1 Eszközgazdálkodási rendszer az EON hálózatán Bejárási információk elektronizálása Péter Gábor

2 Tartalom 1 2 Eszköz menedzsment és IT portfólió Central network UK HI Folyamat alapú megközelítés IT alapú projektek/munkacsoportok a támogatásra IT landscape, Smart Grid jövőkép Central Network-UK megközelítés 3 EHU EForm rendszer I. Üzemviteli szerelői bejárás elektronizálása 4 EHU EForm rendszer II. Állapotindex képzés 5 EHU EForm rendszer III. Területgazdai minősítő bejárás Kockázati mátrix, priorizálási index View/headers and footers - description and date Page 2

3 Eszköz menedzsment- Folyamati háttér Hálózattal kapcsolatos s szelektált reklamációk Adatok elemzése: hálózathoz való viszony Gap analízis az előírt belső és külső standardok alapján Eszköz menedzsment és IT portfólió Akciók, javaslatok kidolgozása V Üzemi események adatai, hálózati paraméterek Bejárási, diagnosztikai eredmények Hálózati diszpozícó változás V Technológiai Fejlesztés szükséges Fejlesztési javaslat kidolgozás szükséges Üzemeltetési beavatkozás szükséges Hálózatkép változtatás szükséges Eszközcsere program Információáramlás biztosítása, szabályok alkotása, támogatás NIS, OMS, SCADA, SAP, bejárási, mérési adatok Információs csomópontok kialakítása From Grid to Customer Eszköz a hálózati elemhez kapcsoláshoz Módszertan az elemzésekhez: megbízhatóság elemzés, idősor analízis, FMEA, gyökérok keresés stb. Standardok általi követelmények feltárása, biztosítása az elemzéshez From Grid to Customer Akciók, javaslatok megfogalmazásához guideline, módszertan biztosítása, akciók rendszerbe foglalása Akciók követésének beszámoltatása Page 3 Planning (CAPEX, OPEX View/headers and footers - description and date

4 Eszköz menedzsment- Folyamati háttér Eszköz menedzsment és IT portfólió Nyilvántartási feladatcsoport Állapotfelmérés, bejárás Üzemviteli bejárás- UWF kapcsolat Üzemzavar elhárítás folyamat Stratégiai tervezés Tervezési folyamat Periodikus üzemviteli Munkák indítása Ügyfélkezelési, Elszámolási hibák Új üzleti lehetőségek DSO DMS rendszer EHS hatékonyság növelés Információáramlás biztosítása, szabályok alkotása, támogatás NIS, OMS, SCADA, SAP, bejárási, mérési adatok Tervezési módszertan, üzleti potenciálok tervbe illesztése Akciók, javaslatok rendszerbe foglalása és azok követése, konkrét munkavégzés hatékonyság Page 4

5 Eszköz menedzsment- IT alapú projektek - EForm Eszköz menedzsment és IT portfólió Állapotfelmérés, bejárás EForm rendszer Üzemviteli bejárás elektronizálás Állapotfelmérés elektronizálás Állapotindex képzés Kockázat elemzés Eredményektől függ Haszo n Elektronizálás révén időmegtakarítás NA Elektronizálás révén időmegtakarítás NS Azonnali információ miatt gyorsabb beavatkozás Haszo n Üzemviteli bejárás & minősítő felmérés együttes alkalmazásával problémás fókuszterületek beazonosíthatósága Egységes szótár összehasonlíthatóság Haszo n Pontozásos rendszer könnyebb összehasonlítás lehetőségét adja Priorizáláshoz input Területgazdai bejáráshoz input Haszon Állapotindex továbbfejleszthetősége súlyszámokkal Kockázati mátrix alapokon a priorizálási index kialakítása Hatékonyabb allokáció (hálózat beavatkozások fókuszpontra) Page 5

6 Network model update Measured data Switching status Network asset attributes Network events Function location Customer data Planned outages Eszköz menedzsment- IT Landscape Eszköz menedzsment és IT portfólió SmartM SAP CIS, DI PortfolioPM, IM Inspection data Order/function location data RTUs ICCP FSMS Eform SCADA DMS EMS DTS E-dosszié Online database Switching procedures Network status OMS Koala (planning) Reginfo NIS Neplan Page 6

7 Central Network UK- HI képzés menete Angol know-how Calculating a health score Inspection & maintenanc e data SAP Risk Code Condition Rating (CR ) Health score / Maximum Health score Raw Condition HI % Condition Modifier Modified Condition Score % Output Condition Index % 100% - As new 0% - All elements at worst condition Page 7

8 EHU EForm rendszer I.- Projekt fázisok EHU EForm rendszer I. Állapotfelmérés, bejárás EForm rendszer Üzemviteli bejárás elektronizálás Állapotfelmérés elektronizálás Állapotindex képzés Kockázat elemzés Eredményektől függ Haszo n Elektronizálás révén időmegtakarítás NA Elektronizálás révén időmegtakarítás NS Azonnali információ miatt gyorsabb beavatkozás Haszo n Üzemviteli bejárás & minősítő felmérés együttes alkalmazásával problémás fókuszterületek beazonosíthatósága Egységes szótár összehasonlíthatóság Haszo n Pontozásos rendszer könnyebb összehasonlítás lehetőségét adja Priorizáláshoz input Területgazdai bejáráshoz input Haszon Állapotindex továbbfejleszthetősége súlyszámokkal Kockázati mátrix alapokon a priorizálási index kialakítása Hatékonyabb allokáció (hálózat beavatkozások fókuszpontra) Page 8

9 EHU EForm rendszer I.- Információ áramlás rendszerek között EHU EForm rendszer I. Üzemeltetés WF ciklikus munkák betöltése PM rendelés generálás Feladatkiküldés Task Force-ba Rendelésszám TF-be, Rendelés szám kimásolás Rendelés szám bemásolás Eform szerelői kliensre Rendeléshez tartozó adatok megjelenítése Eform kliensen PM-ből (Rendelés, műszaki hely stb.) Mintakulcsnak megfelelő szótár szerkezet betöltődés Szótár alapján az adott MH objektumaihoz látleletek rögzítése Kitöltött jegyzőkönyv küldése EForm SQL-re Eform SQL-en jegyzőkönyvek megjelenése, lekérdezési lehetőségek Eform SQL-ből jegyzőkönyv átküldése SAP PM-be PM jelentés generálódása, PM jelentésből feldolgozás PM jelentésből Követő intézkedések generálása Követő intézkedések az elhárítandó (ÉKK, Ü, T, V, E) hibákra Követő intézkedések - ben WF azonosító bevitele Kapcsolódás UWF követő intézkedés indításhoz SAP Task force Eform szerelői kliensre Eform SQL UWF 2. fázis alatti outscope fejlesztés Page 9

10 EHU EForm rendszer I.- Rendszerkapcsolat EHU EForm rendszer I. SQL GPRS - CommsManager PI (XI) Object Manager SAP PM SAP UWF Technician TaskForc e SAP PM Work Order Page 10

11 EHU EForm rendszer I.- Minősítések, látleletek EHU EForm rendszer I. Jellemző: szerelői bejárás, évente, potenciális hibákra koncentrál Az ellenőrzések, bejárások során feltárt hiányosságokat három fő kategóriába soroljuk: É - élet és vagyonbiztonságot veszélyeztető hiba Ü - üzembiztonságot veszélyeztető hiba T - tervszerűen elhárítható hiányosságok Közvetlen Élet- és vagyonbiztonságot veszélyeztető hiba (ÉK): a hálózati elem olyan módon sérült, hogy állapota a villamos veszélyeket nem ismerő környezetnek életveszélyt jelent, fokozottan fennáll ipari vagy környezeti katasztrófa bekövetkezésnek lehetősége. Közvetetten élet- és vagyonbiztonságot veszélyeztető hiba (ÉKK): a hálózati elem olyan módon sérült, hogy meghibásodása egyaránt a hálózatot üzemeltető, ellenőrző szakszemélyzet és a környezet számára jelent veszélyforrásokat, a hálózati elem villamos veszélyeket nem ismerő környezet számára fontos figyelem felhívásokat nem tartalmaz. A hibák elhárításának azonnali megkezdést követően az elhárítási idő közvetett élet- és vagyonbiztonságot veszélyeztető hiba esetén nem haladhatja meg a 3 hónapot! Üzembiztonságot veszélyeztető hiba (Ü): A hiba elhárítását legkésőbb 3 munkanapon belül meg kell kezdeni, és az elvárható legrövidebb idő alatt be kell fejezni azzal,hogy a hibaelhárítás egy évnél tovább nem tarthat.. Tervszerűen elhárítható hiányosságok (T): Az előző kategóriákba nem tartozó valamennyi hiba. Tervezésük a felújítás - karbantartás elhatárolások szempontjainak figyelembe vétele mellett történik Page 11

12 EHU EForm rendszer I.- Minősítések, látleletek EHU EForm rendszer I. Mérési pont/látlelet, állapotindex KÖF szabadvezeték Hálóz ati elem Mérés i pont KÖF szabadvezeték Oszlop Fejszerkezet Szigetelők ÉV, földelés Vezeték Környezet Oszlopkapcsolók Szótárak az EForm I. fázisban: KÖF szabadvezeték, KÖF kábel KIF szabadvezeték, KIF kábel NAF szabadvezeték, NAF kábel Látlelet Szerkezeti elemek nagymérvű rozsdásodása, stabilitásuk kétséges Csúcstartó, vagy kereszttartó elmozdult Megrongálódott nem üzembiztos fejszerkezeti elem Kábel felerősítés nem megfelelő Túlfesz. eszköz sérült (oltócső) Túlfeszültség korlátozó sérült (felrobbant) Fejszerkezeti elem nincs bekötve a földelő rendszerbe (földelő vezető hiányzik) Üzemképtelen (sérült) túlfeszültség védelmi eszközök vannak felszerelve (oltócső) Túlfeszültség korlátozó nincs földelve Látlelet Minősítés Sérült tartószigetelő Ü Sérült feszítőszigetelő Ü Leesésgátló elmozdult Ü Tartó szigetelők erősen szennyezettek, ívnyomok T Feszítő szigetelő erősen szennyezettek, ívnyomok Ü Tartókötés sérült Ü Végfeszítő kötés sérült Ü Csapról elvált szigetelő Ü Kettős fefügg. Egyik szig. Törött Ü A környezet indokolja a kettős felfüggesztést, de hiányzik Elmozdult madárvédő védőeszköz Sérült, nem használható madárvédelmi eszköz Terelő szigetelő sérült Minősítés T T Ü T T Ü ÉKK T Ü ÉKK T T T Page 12

13 EHU EForm rendszer II.- Projekt fázisok EHU EForm rendszer II. Állapotfelmérés, bejárás EForm rendszer Üzemviteli bejárás elektronizálás Állapotfelmérés elektronizálás Állapotindex képzés Kockázat elemzés Eredményektől függ Haszo n Elektronizálás révén időmegtakarítás NA Elektronizálás révén időmegtakarítás NS Azonnali információ miatt gyorsabb beavatkozás Haszo n Üzemviteli bejárás & minősítő felmérés együttes alkalmazásával problémás fókuszterületek beazonosíthatósága Egységes szótár összehasonlíthatóság Haszo n Pontozásos rendszer könnyebb összehasonlítás lehetőségét adja Priorizáláshoz input Területgazdai bejáráshoz input Haszon Állapotindex továbbfejleszthetősége súlyszámokkal Kockázati mátrix alapokon a priorizálási index kialakítása Hatékonyabb allokáció (hálózat beavatkozások fókuszpontra) Page 13

14 EHU EForm rendszer II.- Mérési pontok a szótárakon belül EHU EForm rendszer II. KÖF KIF KÖF szabadvezeték KÖF kábel KIF szabadvezeték KIF kábel Mérési pont neve Oszlop Fejszerkezet Szigetelők ÉV, földelés Vezeték Környezet Oszlopkapcsolók Mérési pont neve Nyomvonal, végelzárók Kapcsoló épület Kapcsoló berendezés Mérési pont neve Oszlop Fejszerkezet ÉV, földelés Vezeték és kötések Környezet Szakaszszekrény Idegen berendezések Csatlakozó Közvil. Mérési pont neve Nyomvonal Álló elosztószekrények Fali felfűzött és csatlakozó tokozatok Csatlakozók KÖF/KIF Tr. állomás KÖF/KIF OTR KÖF/KIF Telepített Tr. Mérési pont neve Tartószerkezetek KIF elosztó KÖF szerelvény Oszlopkapcsoló TR gép Mérési pont neve Ház, épület KÖF elosztó TR és betápjai KIF elosztó Page 14

15 EHU EForm rendszer II.- Állapotindex képzés, pontszámok Mérési pont/látlelet, állapotindex KÖF szabadvezeték Hálózat KÖF szabadvezeték i elem Mérési pont Oszlop Fejszerkezet Szigetelők ÉV, földelés Vezeték Környezet Oszlopkapcsolók EHU EForm rendszer II. Látlelet Minősítés pont Szerkezeti elemek nagymérvű rozsdásodása, T 3 stabilitásuk kétséges Csúcstartó, vagy kereszttartó elmozdult T 7 Megrongálódott nem üzembiztos fejszerkezeti elem Ü 5 Kábel felerősítés nem megfelelő T 7 Túlfesz. eszköz sérült (oltócső) T 5 Túlfeszültség korlátozó sérült (felrobbant) Ü 5 Fejszerkezeti elem nincs bekötve a földelő rendszerbe ÉKK 8 (földelő vezető hiányzik) Üzemképtelen (sérült) túlfeszültség védelmi eszközök T 5 vannak felszerelve (oltócső) Túlfeszültség korlátozó nincs földelve Ü 8 Látlelet Minősítés pont Sérült tartószigetelő Ü 3 Sérült feszítőszigetelő Ü 2 Leesésgátló elmozdult Ü 8 Tartó szigetelők erősen szennyezettek, ívnyomok T 3 Feszítő szigetelő erősen szennyezettek, ívnyomok Ü 2 Tartókötés sérült Ü 3 Végfeszítő kötés sérült Ü 1 Csapról elvált szigetelő Ü 2 Kettős fefügg. Egyik szig. Törött Ü 3 A környezet indokolja a kettős felfüggesztést, de hiányzik ÉKK 3 Elmozdult madárvédő védőeszköz T 9 Sérült, nem használható madárvédelmi eszköz T 9 Terelő szigetelő sérült T Page 15 5

16 EHU EForm rendszer II.- Állapotindex képzés példa EHU EForm rendszer II. Hálózati elem KÖF szabadvezeték oszlop szintű elemi egység Látlelet Állapot index Max. adható állapotind ex Súlyozási tényező Állapot index és súlyozási tényező szorzata Max. pontszá m Jósági szint Oszlop Fejszerkezet Szigetelők V.oszlop övlemez, erős rozsda Túlfesz. eszköz sérült (oltócső) Sérült tartószigetelő % % % ÉV, földelés Minden rendben % Mérési pont Vezeték Fázisvezetőn égésnyomok látszanak, elemi szálszakadás nincs % Környezet Gyümölcsfák a biztonsági övezeten belül % Oszlopkapcsoló Minden rendben % k Összesen % Page 16

17 EHU EForm rendszer II.- Súlyozott Állapotindex adott Műszaki helyre EHU EForm rendszer II. Oszlopazonosító Állapotindex % Állapotindex intervallum % db Page 17

18 EHU EForm rendszer II.- Állapotindex Mérési pontokra EHU EForm rendszer II. Állapotindex intervallum % Oszlop Fejszerkezet Szigetelők Vezeték Környezet Page 18

19 EHU EForm rendszer III.- Projekt fázisok EHU EForm rendszer III. Állapotfelmérés, bejárás EForm rendszer Üzemviteli bejárás elektronizálás Állapotfelmérés elektronizálás Állapotindex képzés Kockázat elemzés Eredményektől függ Haszo n Elektronizálás révén időmegtakarítás NA Elektronizálás révén időmegtakarítás NS Azonnali információ miatt gyorsabb beavatkozás Haszo n Üzemviteli bejárás & minősítő felmérés együttes alkalmazásával problémás fókuszterületek beazonosíthatósága Egységes szótár összehasonlíthatóság Haszo n Pontozásos rendszer könnyebb összehasonlítás lehetőségét adja Priorizáláshoz input Területgazdai bejáráshoz input Haszon Állapotindex továbbfejleszthetősége súlyszámokkal Kockázati mátrix alapokon a priorizálási index kialakítása Hatékonyabb allokáció (hálózat beavatkozások fókuszpontra) Page 19

20 EHU EForm rendszer III.- Minősítő bejárás/priorizálás EHU EForm rendszer III. Esemény vezérelt -> Állapotindex,Panasz, Fejlesztési fókuszpont, Üzemzavart Elvárásai Teljesítése Hálózati rovancs Hibafeltárás Gazdaságos üzemeltetéshez szükséges fejlesztési javaslat előkészítése A hálózat kialakításának ellenőrzése a környezet INIS adatfeltöltés és kapcsolat, fényképezéses, megkapható szolgáltatás Szerelői bejárás Eform jkv. Eseményvezérelt fejlesztési szempontú területgazdai bejárás A hálózat minősítése MSZ ; MSZ 172; 122/2004 GKM Nem a területgazda végzi Területgazdai bejárás Page 20

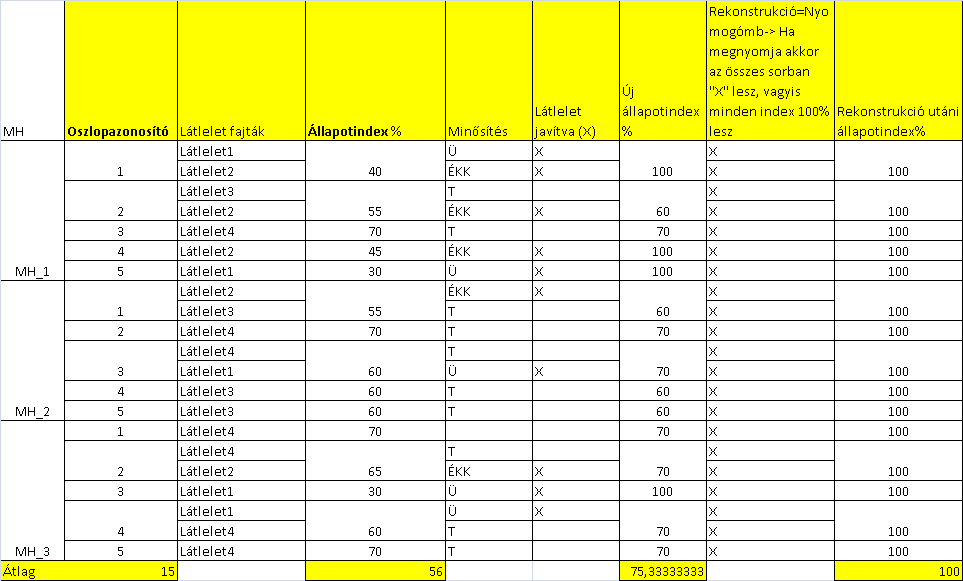

21 EHU EForm rendszer III.- Minősítő bejárás/priorizálás Jegyzőkönyv tartalma: Hálózati naturáliák (pld. Érintett szakaszon feszítőközök, szigetelők típusa stb.) Állapotindex javítási javaslat (lsd. Lent) Ügyfélszám megosztási javaslat Becsült forrás a beavatkozásra Beavatkozási alternatíva EHU EForm rendszer III. Page 21

22 EHU EForm rendszer III.- Minősítő bejárás/priorizálás EHU EForm rendszer III. Oszlopazonosító Állapotindex % Átlag: 20 74,3 Kockázati Mátrix adott Műszaki helyre vagy Műszaki hely csoportra Jósági szint 10% 10,0% 8,3% 6,7% 5,0% 3,3% 1,7% 20% 20,0% 16,7% 13,3% 10,0% 6,7% 3,3% 30% 30,0% 25,0% 20,0% 15,0% 10,0% 5,0% 40% 40,0% 33,4% 26,7% 20,0% 13,4% 6,7% 50% 50,0% 41,7% 33,4% 25,0% 16,7% 8,4% 60% 60,0% 50,0% 40,0% 30,0% 20,0% 10,0% 70% 70,0% 58,4% 46,7% 35,0% 23,4% 11,7% 80% 80,0% 66,7% 53,4% 40,0% 26,7% 13,4% 90% 90,0% 75,1% 60,0% 45,0% 30,1% 15,0% 100% 100,0% 83,4% 66,7% 50,0% 33,4% 16,7% 100,0% 83,4% 66,7% 50,0% 33,4% 16,7% Kritikussági szint Topológia Felhasználói szám Kritikussági faktor Kritikusság szintje Kétoldalú ellátás % biztosított vagy ,4% biztosítható (hurkolt, íves, gyűrűs) 300-tól 4 66,7% Egyoldalú ellátás (sugaras) % ,4% 300-tól 1 16,7% Page 22

23 EHU EForm rendszer III.- Minősítő bejárás/priorizálás Jósági szint 10% 10,0% 8,3% 6,7% 5,0% 3,3% 1,7% 20% 20,0% 16,7% 13,3% 10,0% 6,7% 3,3% 30% 30,0% 25,0% 20,0% 15,0% 10,0% 5,0% 40% 40,0% 33,4% 26,7% 20,0% 13,4% 6,7% 50% 50,0% 41,7% 33,4% 25,0% 16,7% 8,4% 60% 60,0% 50,0% 40,0% 30,0% 20,0% 10,0% 70% 70,0% 58,4% 46,7% 35,0% 23,4% 11,7% 80% 80,0% 66,7% 53,4% 40,0% 26,7% 13,4% 90% 90,0% 75,1% 60,0% 45,0% 30,1% 15,0% 100% 100,0% 83,4% 66,7% 50,0% 33,4% 16,7% 100,0% 83,4% 66,7% 50,0% 33,4% 16,7% Kritikussági szint EHU EForm rendszer III. Kockázati Mátrixban való mozgás modellezés az un. Priorizálási indexhez: Fekete folytonos nyíl értékesebb, mint a szaggatott Kék nyíl értékesebb, mint a piros Barna nyíl a kritikussági szint változását mutatja ( TMOK-val ügyfél szám megosztás Vs. Priorizálási alapindex= (1-Állapotindex induló érték)*{állapotindex delta*(1- Kritikussági faktor)}*( Ügyfélszám K / Ügyfélszám V) / Beavatkozási forrás Ft Korrekció az üzemzavarok és/vagy feszpanaszok miatt Priorizálási korrigált index= [(1-Állapotindex induló érték)*{állapotindex delta* (1-Kritikussági faktor)}*( Ügyfélszám K / Ügyfélszám V)]* Üzemzavari Page 23

24 Backup

25 Eszköz menedzsment- IT alapú projekt elemek 2 Eszköz menedzsment és IT portfólió Üzemzavar elhárítás folyamat SCADA nyomonkövetés OMS bevezethetőség SAP PM PM jelentések Üzemi hibákhoz Haszo n Csak SCADA nyomon követés, input más projektekhez Haszo n Hibák egyértelműbb beazonosításával felesleges kiszállások elkerülése Tervszerű események kiszűrése, felesleges WF Indítás elkerülése Hatékonyabb statisztika ill. fogyasztói informálás Haszo n Műszaki helyhez, berendezéshez rendelt Üzemi esemény info FSMS-ből Eszköz állapot és esemény együttes vizsgálat korreláció elemzéshez alap, jobb fókuszálás Page 25

26 Eszköz menedzsment- IT alapú projekt elemek 3 Eszköz menedzsment és IT portfólió Stratégiai tervezés INIS hálózatszámítási modell INIS-NEPLAN interface villany INIS-NEPLAN interface gáz Haszo n Energia igények és KIF tervezés során felesleges túlméretezés elkerülése KIF veszteség csökkentés Haszon Hatékonyabb dossziékészítés, hatékonyabb régiós tervezés KÖF veszteség csökkentés Haszon Energia igények és gáz tervezés során felesleges túlméretezés elkerülése Hatékonyabb számítások dossziék készítéséhez. Page 26

27 Eszköz menedzsment- IT alapú projekt elemek 4 Eszköz menedzsment és IT portfólió Stratégiai tervezés Tervezési alapok egységesítése. Pl. vezeték, trafó terhelhetőség, gyakorlati alkalmazása Hálózatcsatlakozási módok tipizálása: pl: felhasítás, felfűzés, stb. Reginfó mérésvezérlő rendszer Haszo n Hatékonyabb forrás elosztás az egységesítés révén. Pl. magasabb kiterheltség esetén sem szükséges beruházást eszközölni Haszon Hatékonyabb forrás elosztás az egységesítés révén. Pl. bizonyos esetekben elég a T-leágazás, vagy az egyirányú betáplálás Haszon Táv paraméterezhetőség révén gyorsabb paraméterezés. Automatizálás révén időmegtakarítás Page 27

28 Eszköz menedzsment- IT alapú projekt elemek 5 Eszköz menedzsment és IT portfólió Tervezés E-Dosszié Műszaki tervezési koncepció és ehhez kapcsolódó IT rendszer felülvizsgálata Tervezési folyamat átalakítása gördülő tervezéssé Műszaki tevékenység és EHS kapacitástervezés Haszo A n dossziék programsorokhoz való illesztésével és aktiválásig történő nyomon követhetőségével az egyes tervezési periódusok (HR) időigénye lerövidülhet Hatékonyabb forrás elosztást Haszon Pontosabb tervkövetés, ezáltal források hatékonyabb átcsoportosítása adott éven belül Folyamatos budget nyomon követés Haszon Módszertan: Források hatékonyabb átcsoportosítása adott éven belül Haszon Kapacitások tervezése/ egyeztetése révén Régiók hatékonyabb tervtartása Page 28

29 Eszköz menedzsment- IT alapú projekt elemek 6 Eszköz menedzsment és IT portfólió Tervezés Prognosztizációs módszerek tovább fejlesztése Haszo n Műszaki paraméterek (SAIDI, veszteség, egyéb KPI-k) összefüggése a tervezett források elosztásával Az összefüggések által pontosabban meghatározható hova, mekkora forrás szükséges Page 29

30 Eszköz menedzsment- IT alapú projekt elemek 7 Eszköz menedzsment és IT portfólió Nyilvántartási feladatcsoport Webes közműegyeztetés, INIS alapokon. Tervezői adatszolgáltatás webes felületen INIS alap funkciók megvalósulás: státusz, ütemezés nyomon követése Haszo n Haszon Ügyféllel való kapcsolattartás ideje megtakarítható Csak NIS nyomon követés, input más projektekhez Page 30

31 Eszköz menedzsment- IT alapú projekt elemek 8 Eszköz menedzsment és IT portfólió Üzemviteli bejárás- UWF kapcsolat Üzemviteli bejárási jegyzőkönyv elektronikus kapcsolása WF indításhoz, nyomonkövetés Haszo n Jgykv-ek nyomon követhetőek UWF-indítás jgykv eredménye alapján a utomatizálható Megtakarítás: jgykv-ek újboli k iválogatásának elkerülése, WF rendszer újboli megnyitásának elkerülése, jgykv WF-hoz kapcsolásával Page 31

32 Eszköz menedzsment- IT alapú projekt elemek 8 Eszköz menedzsment és IT portfólió Periodikus üzemviteli Munkák indítása Periodikus üzemviteli munkák access alapú tömeges betöltése Periodikus üzemviteli munkák PM rendelésének automatikus kiadása Haszo n Területgazdai tehermentesítés a tömeges táblák alkalmazásával, megtakarítási lehetőség: betöltésnél, táblakészítésnél, javításoknál Haszon TMK stratégia, művelettervek, TMK tervek műszaki helyekre Tömeges UWF betöltések helyett automatikus rendelés generálások révén időmegtakarítás: betöltésnél, táblakészítésnél, javításoknál Page 32

33 Eszköz menedzsment- Smart Grid jövőkép és AM Eszköz menedzsment és IT portfólió NIS+EForm+Netw. Calc. +Planning+SAP PM! OPTIMIZES ASSETS AND OPERATES EFFICIENTLY SELF-HEALS SCADA + Netw. Autom. +OMS+SMR MOTIVATES AND INCLUDES THE CONSUMER Smart Metering + DI Portfolio Management Elements of Smart Grid SCADA+ DI Portfolio Management+OMS IntraDay Dispatching EES ENABLES MARKETS ACCOMMOD ATES ALL GENERATION AND STORAGE OPTIONS PROVIDES POWER QUALITY FOR 21ST CENTURY NEEDS Smart Metering + SCADA + Netw. Autom. & Calc. Smart Metering + Reginfo+ Netw. Calc.+Planning (method) Page 33

34 Eszköz menedzsment- Smart Grid jövőkép és AM Eszköz menedzsment és IT portfólió OPTIMIZES ASSETS AND OPERATES EFFICIENTLY The modern grid s assets and its maintenance will be managed in concert with one goal: to deliver desired functionality at minimum cost. Component wear models Software applications that predict wear accumulation, providing increasingly reliable determinants as their forecasts are validated against field results. Equipment operation Sensors and other intelligent electronic devices collect data to ensure equipment operation meets design specifications. Trending Algorithms that extract performance and maintenance trends from systems and equipment. Utilization New operations and maintenance methods identify transformers in danger of overloading, balance circuit phases, reduce electrical losses and eliminate congestion in lines. Notifications Automated problem alerts are sent to human or automated asset managers for appropriate responses. Systems which support of this element NIS+EForm+Network Calculation+Planning+SAP PM Page 34

35 Central Network UK- IT megvalósítás Author: Andrew J Dumbleton Last Updated: 23/03/2009 Title: Logical Architecture CN Mobile IT Inspections & Maintenance Solution Version: 1.1 File Location: \Projects\Central-Networks\IT Mobility\IT Mobility Service-Combined InM\Solution Views Angol know-how CN Mobile IT Inspections & Maintenance Solution Internal Consolidated Webshosting Infrastructure UAT Internal Consolidated Webshosting Infrastructure LIVE MCC Device Management Infrastructure Network zone tbc. MCC Database in CN CSI Instance To CN Systems Internal Consolidated Webservices Infrastructure UAT 3 x Physical Servers Internal Consolidated Webservices Infrastructure LIVE To CN Systems MCC Deployment Servers 6 x Physical Servers 2 x W2K3 Std Virtual Servers UKDC-FC02 B2B Firewalls B SM03953 at Sherwood SM03954 at Bulwell. Communication via ports tcp/5494 (bidirectional). Note: Client must initiate a GPRS connection before server can send traffic to device. F/W shwd-alf01 F/W shwd-alf02 UKDC-FC02 Communication via ports tcp/80 and tcp/ 443 (stateful outbound from client) ISA B2B Firewalls A B2B Proxy Webservices UAT corswdcsisa01 and corbwdcsisa01 B2B Proxy Webservices LIVE 2 x Physical Servers APN name: gprs1.eon-uk.com RADIUS Authenticates O2 SIMs and allocates IP address from pool. O2 Private APN RADIUS group: GPRS-O2-CN-Mobility-Test IP Range: KEY Client PC Server CN Mobile Device RADIUS account names and passwords used as before but extended from 18 to 350 accounts. Network Network Area User Mobile Device Firewall (only shown in network centric domains) Data Store Network Linking Device (only shown in network centric domains) Page 35

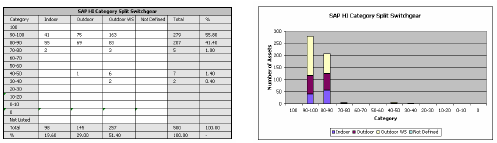

36 Central Network UK- HI képzés példa Berendezés osztályokra készítenek hisztogrammokat, ezek alapján terveznek beavatkozásokat Beavatkozási HI határok valamilyen módon az expertek által lettek meghatározva A mérési ponthoz tartozó kódlistából (válaszok az állapotra) megadnak egy pontszámot, 10 a legjobb Ezt súlyozzák még egy faktorral, ami a fontosságra utal (HI Weighting) A kettő szorzata adja az egészségi indexet (HI) A maximálisan adható szorzatot hasonlítják az tényleges szorzathoz, ebből származik egy %-os érték, ez a HI. Angol know-how Page 36

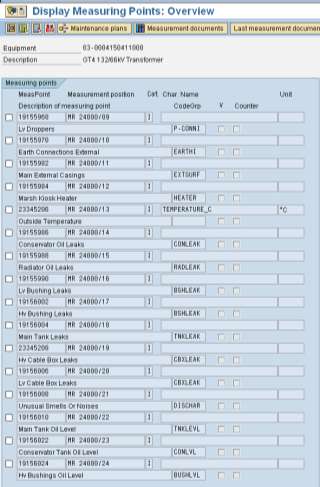

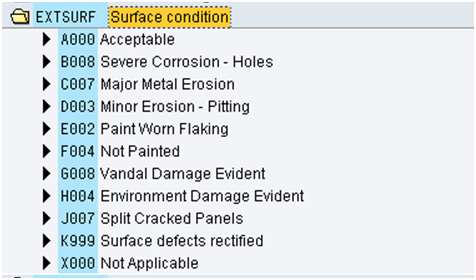

37 Angol know-how- HI képzés részletei Angol know-how NAF/KÖF tr. Mint berendezés a példa Mérési pontok tartoznak a berendezéshez (pld. Fő külső burkolat) Un. CodeGrup-ok vannak, ezek előre gyártott válaszok az adott mérési pontokra. Bizonyos mérési pontokhoz tartozhatnak ugyanolyan válaszok, a berendezés részegységétől függ ez. A válaszok elég differenciáltak (pld. Lent súlyos korrózió, kisebb korrózió,környezeti behatás stb.) Az egyes válaszokhoz különböző kondícios faktort társítanak, de pld. Lehet több féle válaszra ugyanolyan pontot is adni. Page 37

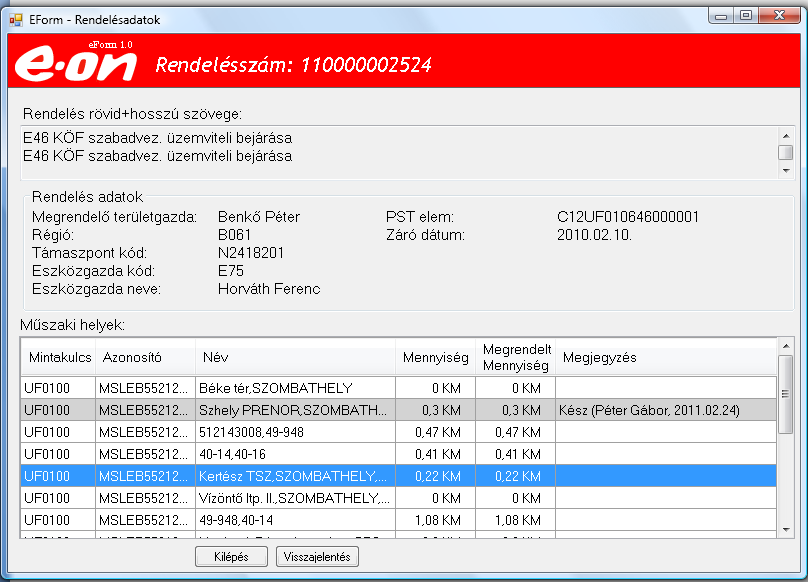

38 EHU EForm rendszer I.- szerelői kliens EHU EForm rendszer I. Üzemeltetés Workflow-ban megrendelt Műszaki helyek lehívása, rendelésszám bevitelével. Adott műszaki hely kiválasztása rögzítéshez

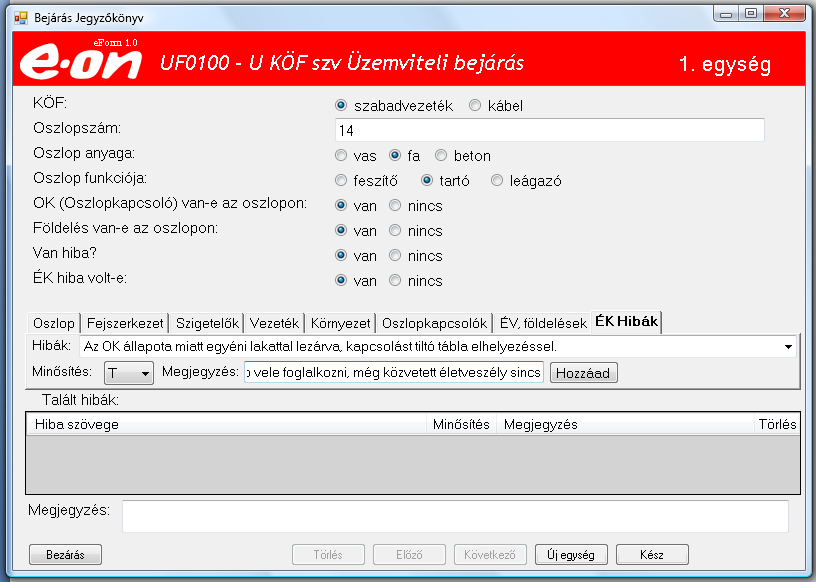

39 EHU EForm rendszer I.- szerelői kliens EHU EForm rendszer I. KÖF szv esetén oszlop bevitele Mérési pontok Kiválasztott látleletek minősítéssel

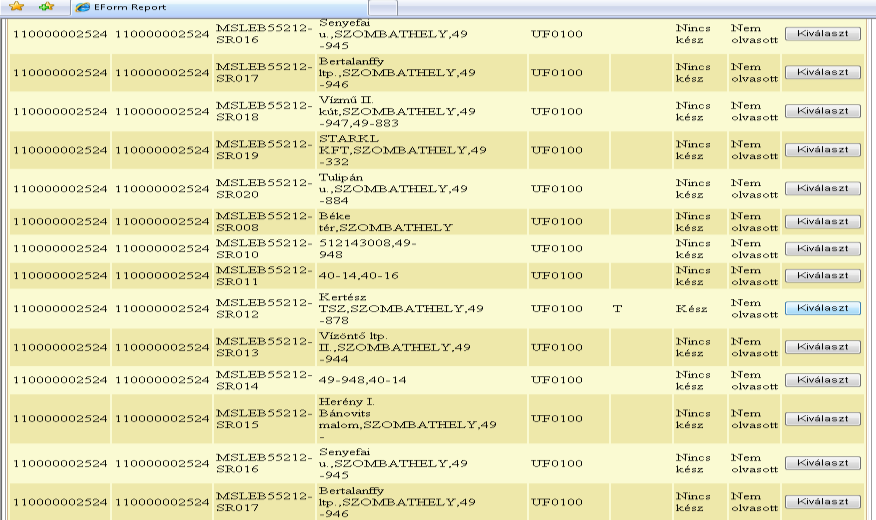

40 EHU EForm rendszer I.- SQL adatbázis EHU EForm rendszer I. Az adott műszaki helyhez tartotó Jegyzőkönyv kiválasztása

41 EHU EForm rendszer I.- SQL adatbázis EHU EForm rendszer I. Az adott egységhez (oszlop) felvett hiányosság megtekintése

42 EHU EForm rendszer I.- SAP PM jelentés EHU EForm rendszer I.
