1 Elosztóhálózatok stratégiai tervezése a hálózatfejlesztések költséghatékonyságának a javítására / PD-TEAM Mérnöki Iroda Kft. MEE Vándorgyűlés Eger szeptember

2 Hálózati költségek (ráfordítások) HÁLÓZATI BERUHÁZÁSOK - Fejlesztések - Rekonstrukciók - Felújítások ÜZEMELTETÉSI KÖLTSÉGEK -Üzemtartási költségek -Üzemzavar elhárítási költségek -Karbantartási költségek FIZIKAI HÁLÓZATVESZTESÉG

3 Hálózatfejlesztések hatékonyságának a növelése A meglévő hálózati kapacitások jobb kihasználása Felesleges hálózati kapacitások visszafejlesztése Az egységnyi többletkapacitás létrehozásához szükséges ráfordítások csökkentése A beruházási ráfordítások abszolút értelemben vett csökkentése NAF NAF/KÖF KÖF KÖF/KIF KIF Az ellátási minőségi mutatók nem romolhatnak. Tekintettel kell lenni a hosszabb távon várható igénybevételekre is. A hálózat jelenlegi viszonyairól és az intézkedések hatásairól információt szolgáltató objektív és áttekinthető rendszerekre van szükség.

4 Hálózatfejlesztések hatékonyságának a növelése Új terhelések felvétele a meglévő hálózatra járulékos intézkedés nélkül Új terhelések felvétele a meglévő hálózatra járulékos intézkedéssel Kapcsolási helyzet módosításával a hálózati szabad kapacitások átrendezése A normál üzemállapothoz tartozó terhelhetőségi és feszültségesési kritérium jobb kihasználhatósága érdekében egylépéses tartalékolás helyett, többlépéses tartalékolás alkalmazása Hálózatlétesítési ráfordítások abszolút és/vagy fajlagos értelemben vett csökkentése egyszerűsített alállomáskép ( egy NAF/KÖF tr.-os állomás) hálózati struktúra optimalizálása (közös tartalékvezetékes hálózat) optimalizált mértékű hálózatfejlesztések (rendszerszemlélet) egyszerűsített hálózati csatlakozások (pld. kábeles T csatlakozás) tipizálás (beszerzési árelőny, csökkenő üzemeltetési költség)

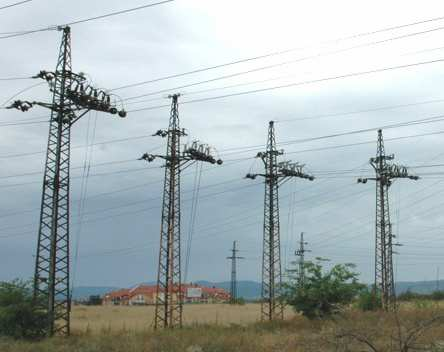

5 Meglévő hálózati kapacitások kihasználtságának a javítása NAF/KÖF alállomások Vezetékek Kábelvonalak KÖF/KIF tr. állomások

6 Nyomvonalas létesítmények kihasználtságának a javítása Termikus terhelhetőség Feszültségesés Normál üzemállapot Tartalékolt üzemállapot Téli terhelésviszonyok Nyári terhelésviszonyok Téli terhelhetőség Nyári terhelhetőség A HÁLÓZAT SZABAD KAPACITÁSA (FELVEVŐKÉPESSÉGE)

7 KIF szabadvezetékes hálózat felvevőképessége Kapcsolási helyzet Felvevőképesség

8 KÖF hálózat felvevőképessége I. Kapcsolási helyzet Keresztmetszet

9 KÖF hálózat felvevőképessége II. - tél Normál üzemállapot Tartalékolt üzemállapot

10 KÖF hálózat felvevőképessége II. - nyár Normál üzemállapot Tartalékolt üzemállapot

11 Hálózatfejlesztések hatékonyságának a növelése Új terhelések felvétele a meglévő hálózatra járulékos intézkedés nélkül Új terhelések felvétele a meglévő hálózatra járulékos intézkedéssel Kapcsolási helyzet módosításával a hálózati szabad kapacitások átrendezése A normál üzemállapothoz tartozó terhelhetőségi és feszültségesési kritérium jobb kihasználhatósága érdekében egylépéses tartalékolás helyett, többlépéses tartalékolás alkalmazása Hálózatlétesítési ráfordítások abszolút és/vagy fajlagos értelemben vett csökkentése egyszerűsített alállomáskép ( egy NAF/KÖF tr.-os állomás) hálózati struktúra optimalizálása (közös tartalékvezetékes hálózat) optimalizált mértékű hálózatfejlesztések (rendszerszemlélet) egyszerűsített hálózati csatlakozások (pld. kábeles T csatlakozás) tipizálás (beszerzési árelőny, csökkenő üzemeltetési költség)

12 KIF hálózat - Kapcsolási helyzet módosítása, kiinduló állapot Kapcsolási helyzet Felvevőképesség

13 KIF hálózat - Kapcsolási helyzet módosítása, átrendezett állapot Kapcsolási helyzet Felvevőképesség

14 KÖF hálózat - Kapcsolási helyzet módosítása, kiinduló állapot Kapcsolási helyzet Felvevőképesség

15 KÖF hálózat - Kapcsolási helyzet módosítása, átrendezett állapot Kapcsolási helyzet Felvevőképesség

16 Hálózatfejlesztések hatékonyságának a növelése Új terhelések felvétele a meglévő hálózatra járulékos intézkedés nélkül Új terhelések felvétele a meglévő hálózatra járulékos intézkedéssel Kapcsolási helyzet módosításával a hálózati szabad kapacitások átrendezése A normál üzemállapothoz tartozó terhelhetőségi és feszültségesési kritérium jobb kihasználhatósága érdekében egylépéses tartalékolás helyett, többlépéses tartalékolás alkalmazása Hálózatlétesítési ráfordítások abszolút és/vagy fajlagos értelemben vett csökkentése egyszerűsített alállomáskép ( egy NAF/KÖF tr.-os állomás) hálózati struktúra optimalizálása (közös tartalékvezetékes hálózat) optimalizált mértékű hálózatfejlesztések (rendszerszemlélet) egyszerűsített hálózati csatlakozások (pld. kábeles T csatlakozás) tipizálás (beszerzési árelőny, csökkenő üzemeltetési költség)

17 Egy- vagy többlépéses tartalékolás Kapcsolási helyzet

18 Egy- vagy többlépéses tartalékolás Normál üzemi felvevőképesség

19 Egy- vagy többlépéses tartalékolás Tartalékolt üzemi felvevőképesség egylépéses tartalékolás

20 Egy- vagy többlépéses tartalékolás Tartalékolt üzemi felvevőképesség többlépéses tartalékolás

21 Hálózatfejlesztések hatékonyságának a növelése Új terhelések felvétele a meglévő hálózatra járulékos intézkedés nélkül Új terhelések felvétele a meglévő hálózatra járulékos intézkedéssel Kapcsolási helyzet módosításával a hálózati szabad kapacitások átrendezése A normál üzemállapothoz tartozó terhelhetőségi és feszültségesési kritérium jobb kihasználhatósága érdekében egylépéses tartalékolás helyett, többlépéses tartalékolás alkalmazása Hálózatlétesítési ráfordítások abszolút és/vagy fajlagos értelemben vett csökkentése egyszerűsített alállomáskép ( egy NAF/KÖF tr.-os állomás) hálózati struktúra optimalizálása (közös tartalékvezetékes hálózat) optimalizált mértékű hálózatfejlesztések (rendszerszemlélet) egyszerűsített hálózati csatlakozások (pld. kábeles T csatlakozás) tipizálás (beszerzési árelőny, csökkenő üzemeltetési költség)

22 Egyszerűsített állomási diszpozíció I. Kapcsolási helyzet Normál üzemi feszültségesés

23 Egyszerűsített állomási diszpozíció II. Normál üzemi felvevőképesség Tartalékolt üzemi felvevőképesség

24 Egyszerűsített állomási diszpozíció III. NAF KÖF Kapcsolási helyzet Tartalékolt üzemi felvevőképesség

25 Hálózatfejlesztések hatékonyságának a növelése Új terhelések felvétele a meglévő hálózatra járulékos intézkedés nélkül Új terhelések felvétele a meglévő hálózatra járulékos intézkedéssel Kapcsolási helyzet módosításával a hálózati szabad kapacitások átrendezése A normál üzemállapothoz tartozó terhelhetőségi és feszültségesési kritérium jobb kihasználhatósága érdekében egylépéses tartalékolás helyett, többlépéses tartalékolás alkalmazása Hálózatlétesítési ráfordítások abszolút és/vagy fajlagos értelemben vett csökkentése egyszerűsített alállomáskép ( egy NAF/KÖF tr.-os állomás) hálózati struktúra optimalizálása (közös tartalékvezetékes hálózat) optimalizált mértékű hálózatfejlesztések (rendszerszemlélet) egyszerűsített hálózati csatlakozások (pld. kábeles T csatlakozás) tipizálás (beszerzési árelőny, csökkenő üzemeltetési költség)

26 A hálózati struktúra optimalizálása Tisztán íves hálózat 120/10kV ~2,5MW ~2,5MW ~2,5MW ~2,5MW 240Al 10kV-os kábelhálózat 120/10kV A hálózat felvevőképessége: ~10MW Közös tartalékvezetékes hálózat 120/10kV ~5MW ~5MW Üzemszerűen terheletlen ~5MW 240Al 10kV-os kábelhálózat 120/10kV A hálózat felvevőképessége: ~15MW

27 Hálózatfejlesztések hatékonyságának a növelése Új terhelések felvétele a meglévő hálózatra járulékos intézkedés nélkül Új terhelések felvétele a meglévő hálózatra járulékos intézkedéssel Kapcsolási helyzet módosításával a hálózati szabad kapacitások átrendezése A normál üzemállapothoz tartozó terhelhetőségi és feszültségesési kritérium jobb kihasználhatósága érdekében egylépéses tartalékolás helyett, többlépéses tartalékolás alkalmazása Hálózatlétesítési ráfordítások abszolút és/vagy fajlagos értelemben vett csökkentése egyszerűsített alállomáskép ( egy NAF/KÖF tr.-os állomás) hálózati struktúra optimalizálása (közös tartalékvezetékes hálózat) optimalizált mértékű hálózatfejlesztések (rendszerszemlélet) egyszerűsített hálózati csatlakozások (pld. kábeles T csatlakozás) tipizálás (beszerzési árelőny, csökkenő üzemeltetési költség)

28 Rendszerszemléletű hálózatfejlesztés I. Kapcsolási helyzet Felvevőképesség

29 Rendszerszemléletű hálózatfejlesztés II. Hálózatfejlesztés Felvevőképesség

30 Hálózatfejlesztések hatékonyságának a növelése Új terhelések felvétele a meglévő hálózatra járulékos intézkedés nélkül Új terhelések felvétele a meglévő hálózatra járulékos intézkedéssel Kapcsolási helyzet módosításával a hálózati szabad kapacitások átrendezése A normál üzemállapothoz tartozó terhelhetőségi és feszültségesési kritérium jobb kihasználhatósága érdekében egylépéses tartalékolás helyett, többlépéses tartalékolás alkalmazása Hálózatlétesítési ráfordítások abszolút és/vagy fajlagos értelemben vett csökkentése egyszerűsített alállomáskép ( egy NAF/KÖF tr.-os állomás) hálózati struktúra optimalizálása (közös tartalékvezetékes hálózat) optimalizált mértékű hálózatfejlesztések (rendszerszemlélet) egyszerűsített hálózati csatlakozások (pld. kábeles T csatlakozás) tipizálás (beszerzési árelőny, csökkenő üzemeltetési költség)

31 Összefoglalás Hálózatfejlesztések hatékonyságának komplex értékelése során a beruházási ráfordításokon túl tekintettel kell lenni a későbbi üzemeltetési és veszteség költségekre Hálózatfejlesztésekre vonatkozó hatékonyságnövelési intézkedések nem történhetnek az ellátási minőségi mutatók rovására Rövid távú hatékonyság helyett, törekedni kell a hosszú távú szemléletmódra A kihasználtság növelésének előfeltétele a szabad kapacitások előzetes feltérképezése A költséghatékony műszaki megoldások kialakításához elengedhetetlen a hálózatok rendszerszemléletű vizsgálata

32 Köszönöm figyelmüket!
