1 A SOPRON TÉRSÉGI VÍZELLÁTÓ RENDSZER FŐNYOMÓ VEZETÉKEINEK REKONSTRUKCIÓJÁT MEGALAPOZÓ HIDRAULIKAI VIZSGÁLAT Csernyi Róbert Kárász Tibor XXI. Ifjúsági Napok Mosonmagyaróvár szeptember Előadó: Csernyi Róbert

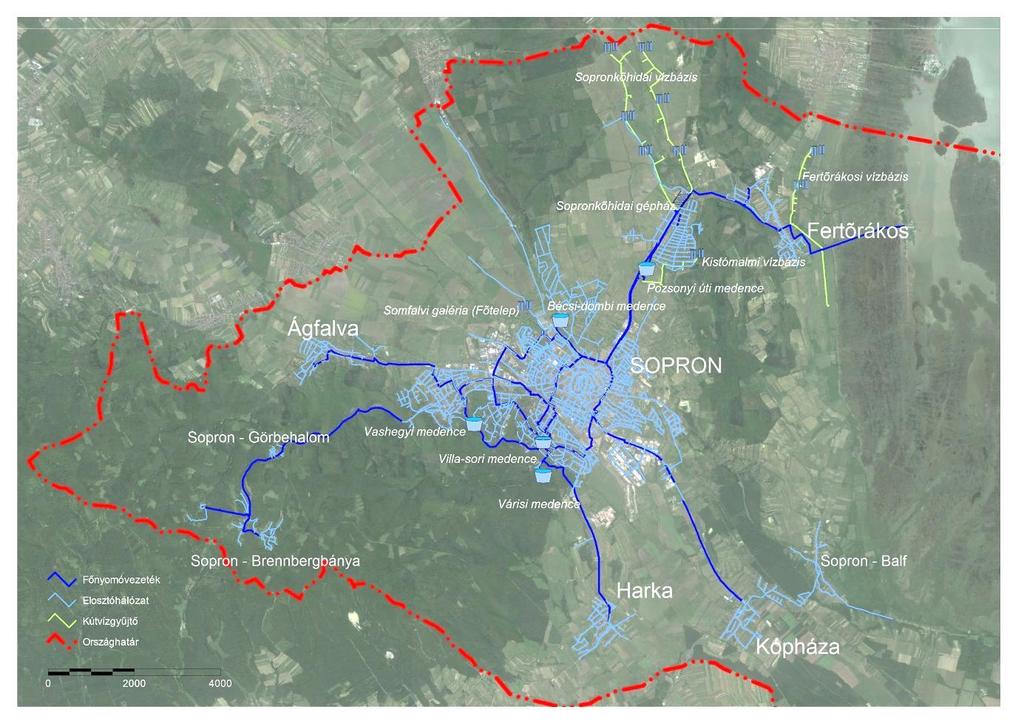

2 1. A Sopron Térségi Vízellátó Rendszer bemutatása Előadó:

3 Értékesített vízmennyiség (ezer m3/év) Lakosság száma 1. A Sopron Térségi Vízellátó Rendszer bemutatása - Vízigények Q d max = m 3 /nap Q d átl = m 3 /nap Q d min = m 3 /nap Fajlagos vízigény: 155 l/fő/nap q v = 0,12 m 3 /(h*km) Értékesített vízfogyasztás (Vállalkozási) Értékesített vízfogyasztás (Intézményi) Értékesített vízfogyasztás (Lakossági) Termelet vízmennyiség Lakosságszám

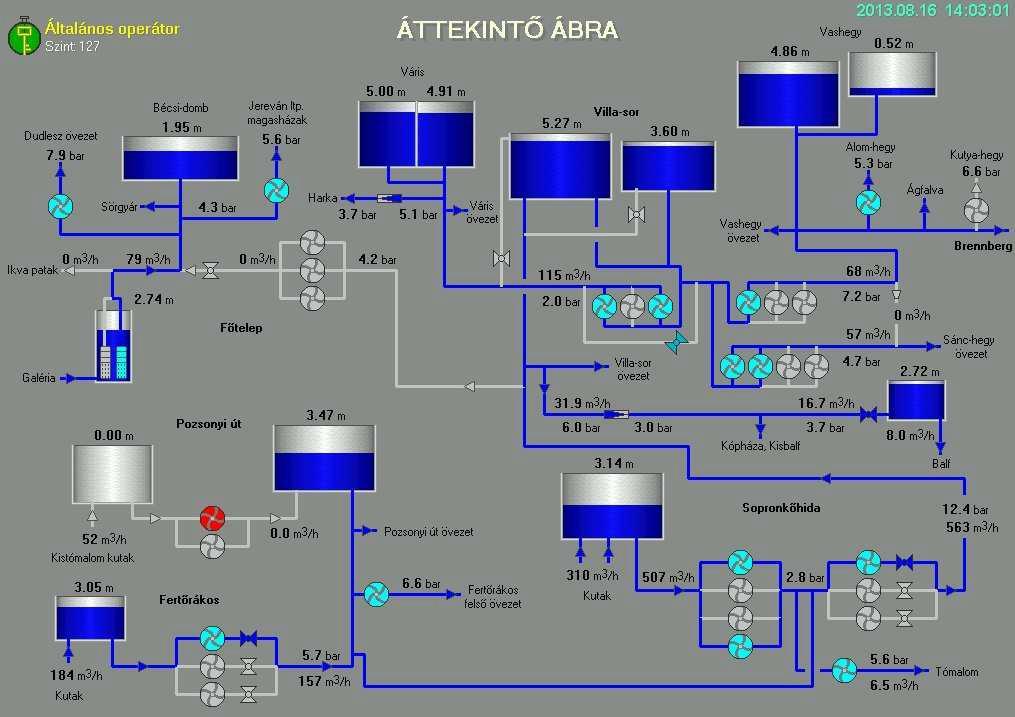

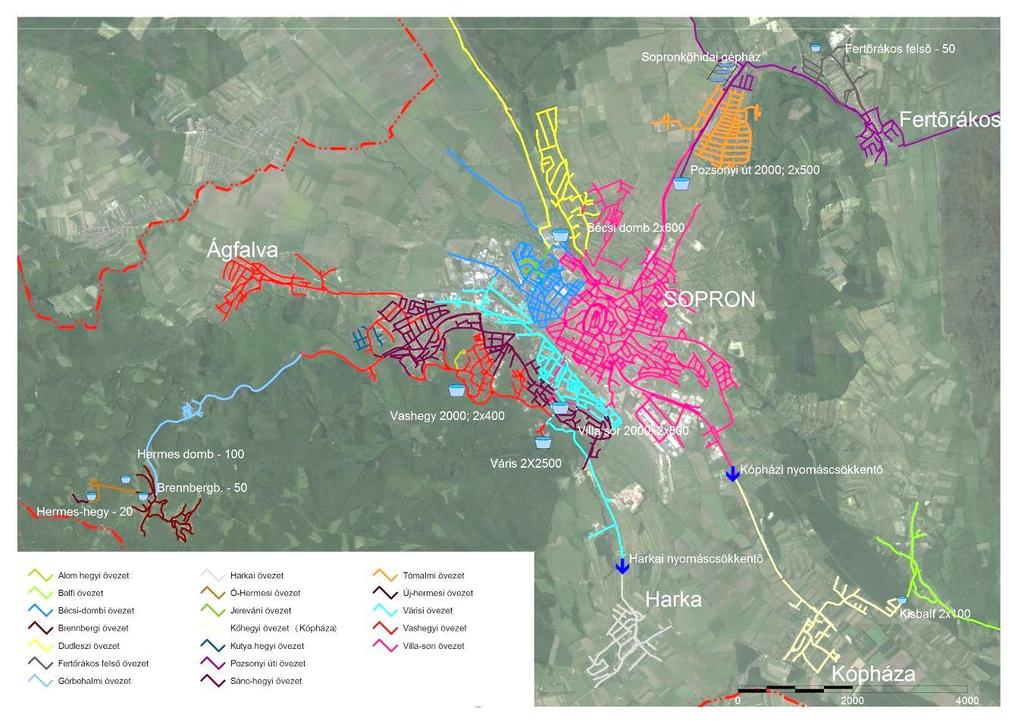

4 1. A Sopron Térségi Vízellátó Rendszer bemutatása - Nyomászónák Előadó:

5 1. A Sopron Térségi Vízellátó Rendszer bemutatása - Nyomászónák

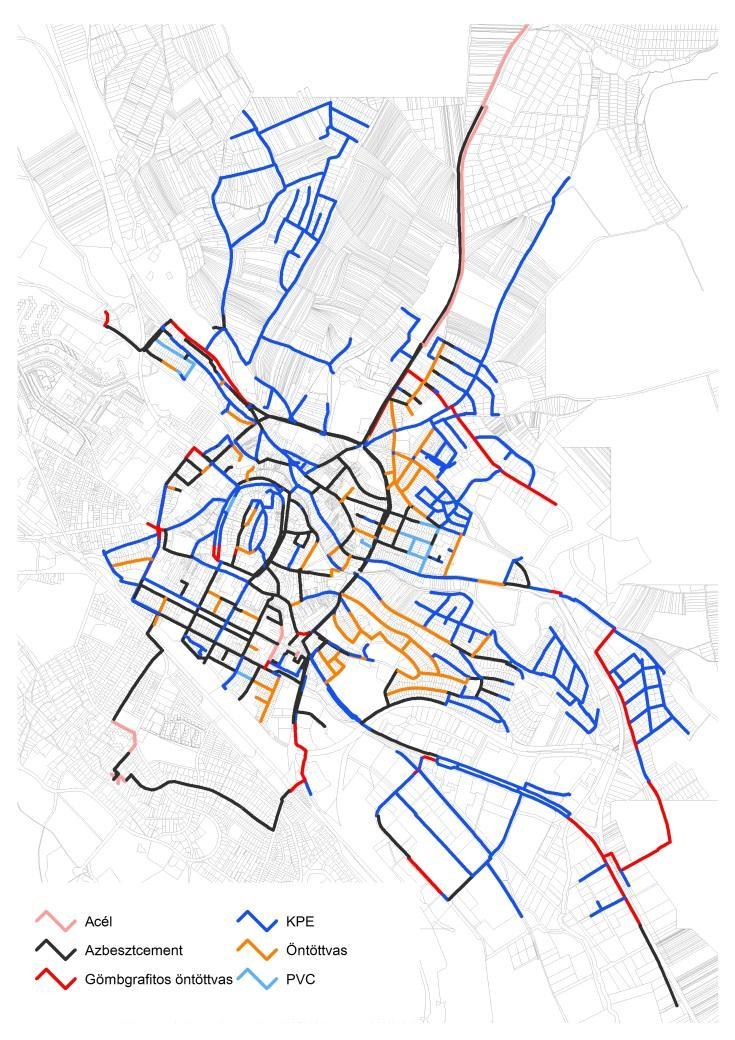

6 1. A Sopron Térségi Vízellátó Rendszer bemutatása - A Villa-sori övezet Előadó:

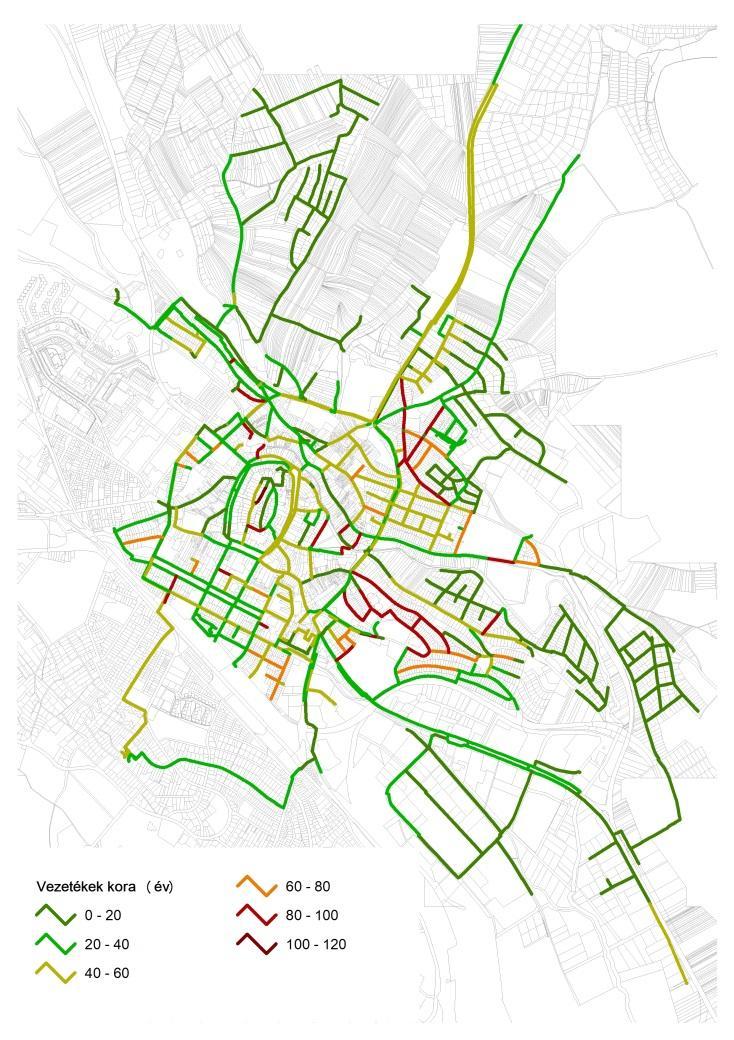

7 1. A Sopron Térségi Vízellátó Rendszer bemutatása - A Villa-sori övezet 3,50% 3,00% 2,50% 2,00% 1,50% 1,00% 0,50% 0,00% 0:30 1:30 2:30 3:30 4:30 5:30 6:30 7:30 8:30 9:30 10:30 11:30 12:30 13:30 14:30 15:30 16:30 17:30 18:30 19:30 20:30 21:30 22:30 23:30 Q d max = m 3 /nap, q max = 390 m 3 /óra Q d átl = m 3 /nap q átl. = 195 m 3 /óra Q d min = m 3 /nap q min. = 42 m 3 /óra

8 2. A Villa-sori övezet hidraulikai modellezése - A modell felépítése, Alkalmazott szoftver: HCWP program (a térinformatikai alapú HCMIR közmű információs rendszer egy kiegészítő eleme) Szükséges adatok: - a teljes csőhálózat, a hálózati szerelvények, tározók, gépházak, kutak digitális térképi állománya (DWG) - a hálózat elemeinek paraméterei (névleges átmérő, csőanyag, érdesség) - tározók adatai (térfogat, vízszintek abszolút magasságban, üzemi mérési adatok, szabályozási előírások) - szivattyúk, gépházak adatai (kapcsolási rajzok, jelleggörbék, energiaellátás jellemzői a gépházak üzemeltetési szabályzata, mérési adatok) - kutak adatai - szabályozott hálózati szerelvények működési feltételei, üzemi mérési adatok

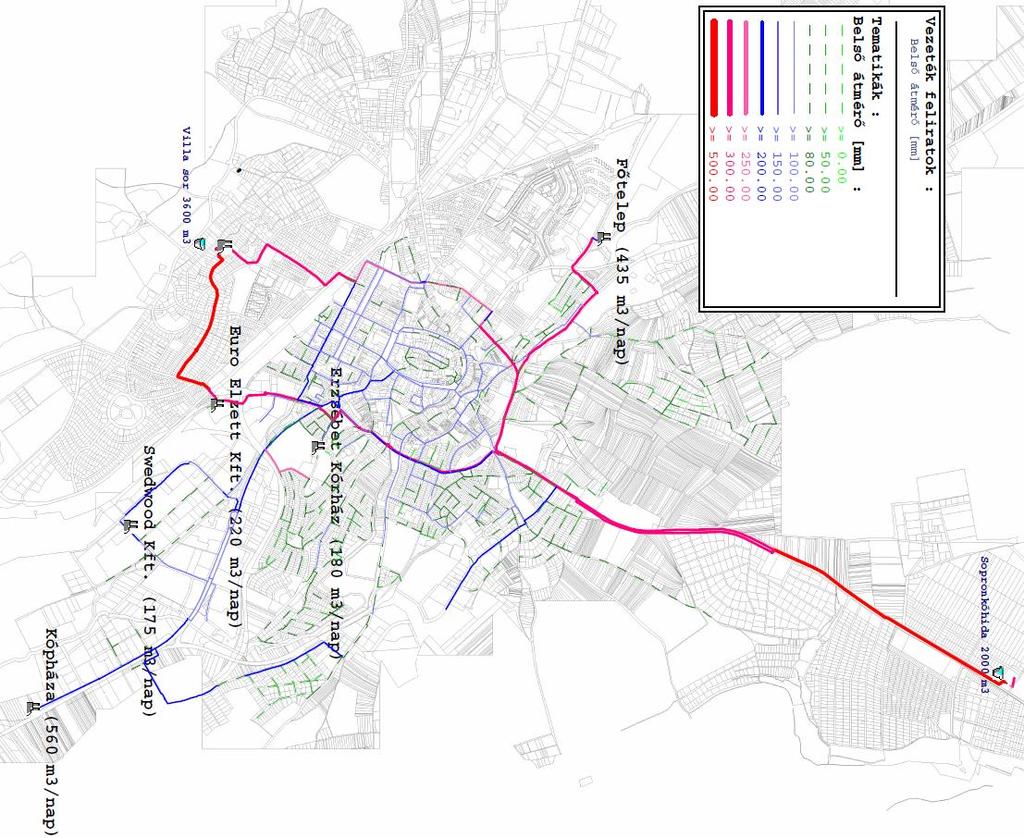

9 2. A Villa-sori övezet hidraulikai modellezése - A modell felépítése, 1. Topológiai modell: Digitális térképi nyilvántartás (x,y,z) HCWP program 2. Hidraulikai modell: Hálózati elemek jellemzőinek, kapcsolatainak megadása (vezetékek, medencék paraméterei, szabályozások) 3. Fogyasztási modell Fogyasztási menetgörbék, nagyfogyasztók megadása

10 2. A Villa-sori övezet hidraulikai modellezése - A modell felépítése, Fogyasztás modellezése: - Hálózaton, a vezetékek mentén, a napi menetgörbe alapján. - Egyedi elvételi pontokon: Ipari nagyfogyasztók + további övezetek Nagyfogyasztó neve Napi átlagos vízigény Napi menetgörbe Elvétel helye Kópháza Balf övezet 550 m 3 /nap Mért fogyasztás alapján Sopron, Győri út 187 m.bf Bécsi-dombi övezet (Főtelep) 485 m 3 /nap Mért fogyasztás alapján Főtelepi gépház Sánc-hegyi övezet 1203 m 3 /nap Mért fogyasztás alapján Villa-sori gépház Vashegyi övezet 1056 m 3 /nap Mért fogyasztás alapján Villa-sori gépház Várisi övezet 1940 m 3 /nap Mért fogyasztás alapján Villa-sori gépház Erzsébet Kórház 180 m 3 /nap Villa-sori menetgörbe Hálózaton Sweedwod 175 m 3 /nap Villa-sori menetgörbe Hálózaton Elzett Sopron 225 m 3 /nap Villa-sori menetgörbe Hálózaton

11 3. A modell futtatása, kalibráció Üzemállapot vizsgálatok Input adatok: Medenceszintek (mbf.), vízszállítás (l/s), aktuális fogyasztás (m 3 /h), Eredmények: vízszállítás (+/- l/s), áramlási sebesség (m/s), nyomásveszteség, csomóponti nyomás Szimulációs vizsgálatok Input adatok: A fogyasztás területi és időbeni változása, tározók térfogata, kezdő vízszintek, szivattyú jelleggörbék, szivattyú szabályozási algoritmusai Eredmények: medencék vízforgalmi adatai, vezetékek, csomópontok hidraulikai paramétereinek változása, szivattyú üzemi paraméterinek idősorai Csőhálózati jelleggörbe számítása, szivattyú ellenőrzése, kiválasztása

12 Nyomás (bar) 3. A modell futtatása, kalibráció 7,5 7 6,5 6 Rendszeresen mért és rögzített adatok: 5,5 5 Nyomáscsökkentő primer nyomásértéke Hálózaton végzett egyedi nyomásmérés: - Minél szélesebb nyomástartomány lefedése - Különböző anyagú- és átmérőjű vezetékek - Szivattyú- és medenceüzem hatásának figyelembevétele 0:00 2:30 5:00 7:30 10:00 12:30 15:00 17:30 20:00 22:30 Számított Mért

13 4. A modellezés eredményeinek kiértékelése Üzemállapotok vizsgálata - Normál és szélsőséges üzemállapotok vizsgálata (átlagos, minimális, maximális fogyasztási vízhozamok) - Kizárások hatásának vizsgálata - Havária jellegű üzemállapot vizsgálata (pl.: tűzivízelvétel) Értékelési szempontok: - Csomóponti nyomás (15 mvo. 60 mvo.) - Nyomásveszteség / fajlagos nyomásveszteség (max: 10 % /15 mvo./km) - Áramlási sebesség (0,7 10,2 m/s)

14 4. A modellezés eredményeinek kiértékelése Üzemállapotok vizsgálata Üzemállapotok: Szivattyúüzem / Medenceüzem x Övezetfogyasztási hozamok (átl., min., max.) x Főnyomó vezetékek kizárása 2 x 3 x (2x2) = 24 üzemállapot

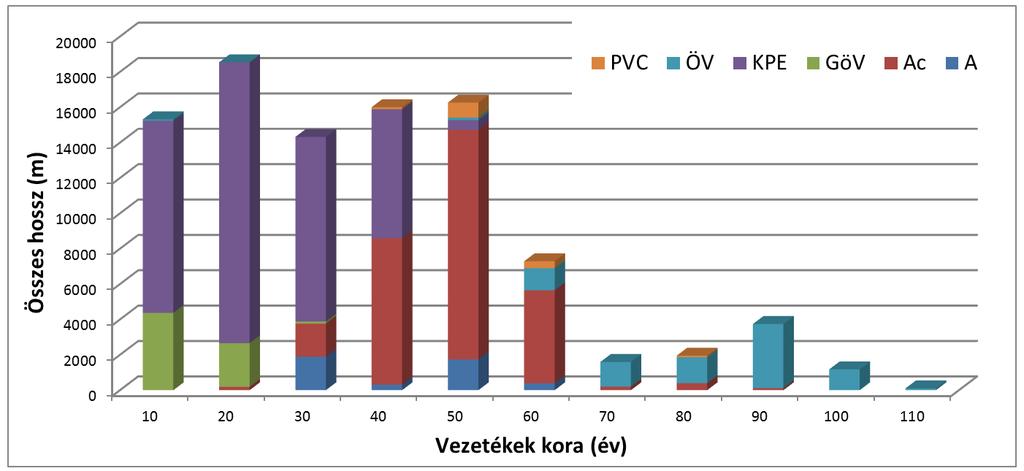

16 4. A modellezés eredményeinek kiértékelése A főnyomó vezetékek vizsgálata A jelenlegi vezetékek: Főnyomó sz. 17 km vezetékhálózat Csaknem a teljes vízellátó rendszer vízmennyiségét szállítja DN mm A, AC, GÖV, KPE I. Főnyomó II. Főnyomó

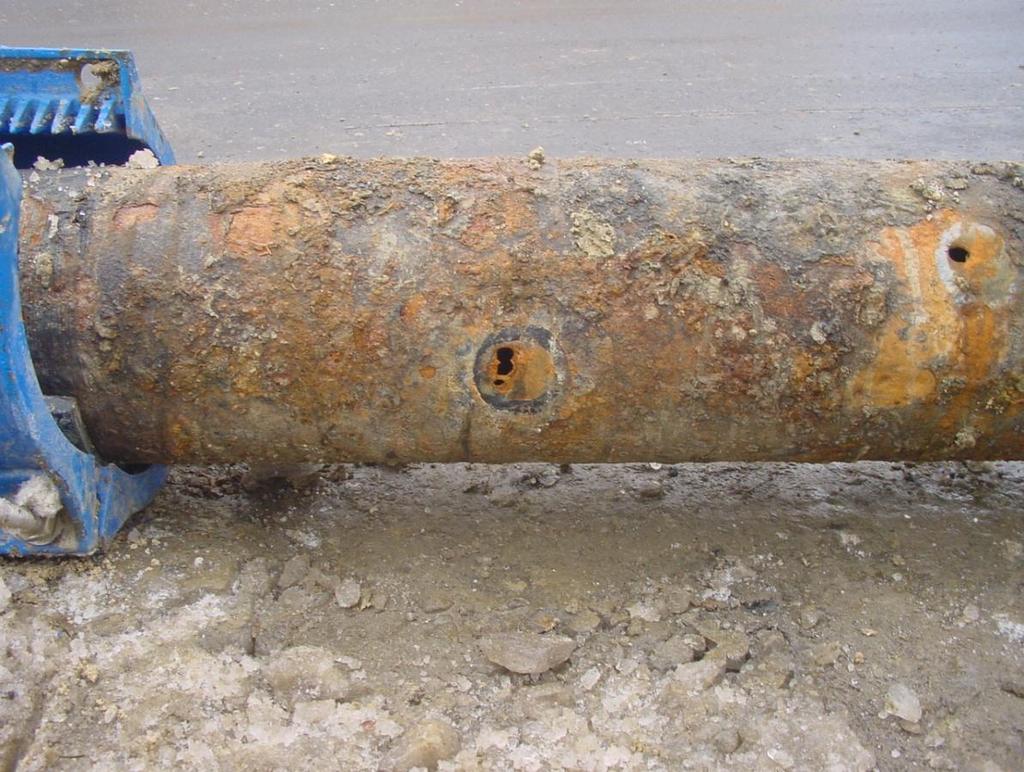

17 4. A modellezés eredményeinek kiértékelése A főnyomó vezetékek vizsgálata Műszaki állapot: A hibastatisztikák alapján a három legrosszabb állapotban lévő vezeték. Acélkorrózió, AC kötéshibák Év Vezeték Összesen F.rákos - Pozsonyi úti medence S.kőhida - Pozsonyi út (temető) I. főnyomó vezeték II. főnyomó vezeték Bástya u. Főtelep fővezeték Bécsi-dombi fővezeték Jereváni fővezeték 1 1 Várisi fővezeték Sánc-hegyi fővezeték Vashegyi fővezeték Összesen:

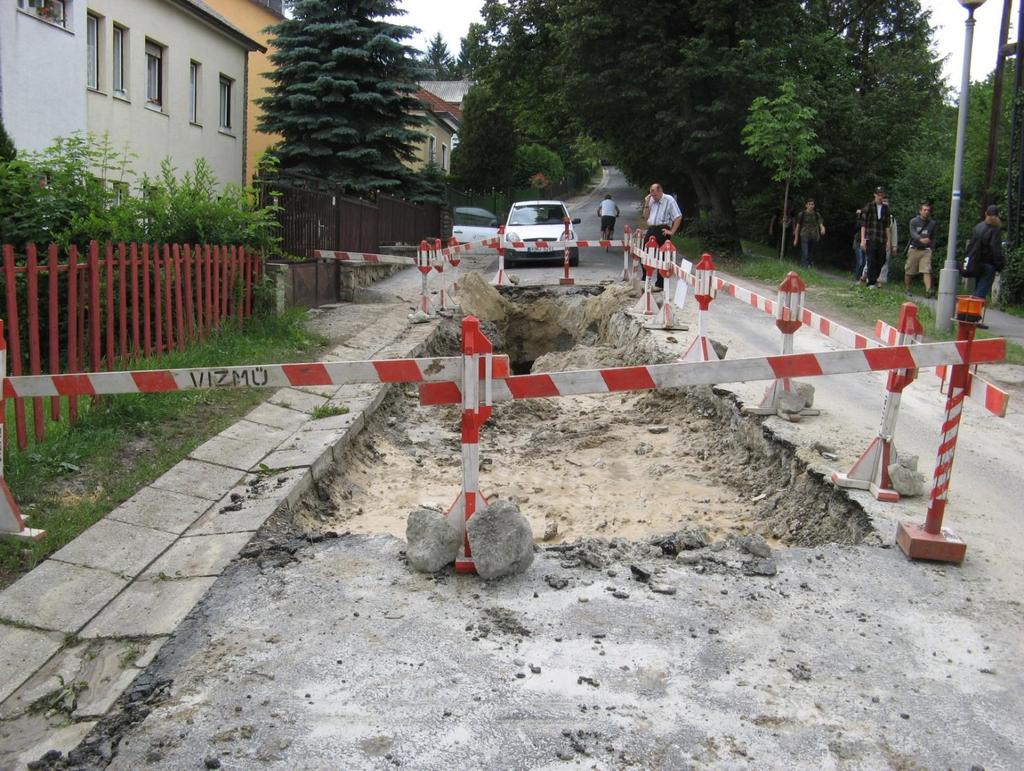

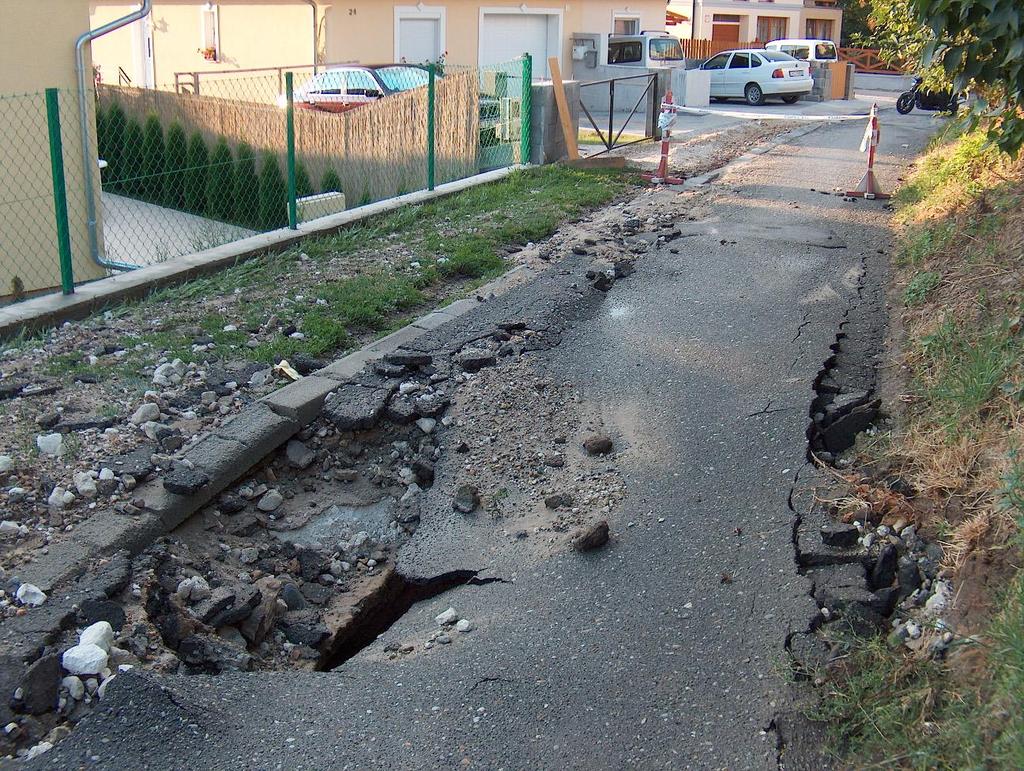

18 4. A modellezés eredményeinek kiértékelése A főnyomó vezetékek vizsgálata Hibák esetén jelentős m3/h vízveszteség +járulékos költségek Javítás esetén nem lehet üzemen kívül helyezni Párhuzamos vezetékek Forgalmas csomópontokat érintenek a vezetékek nehezen javítható Magánterületen húzódó vezetékszakasz

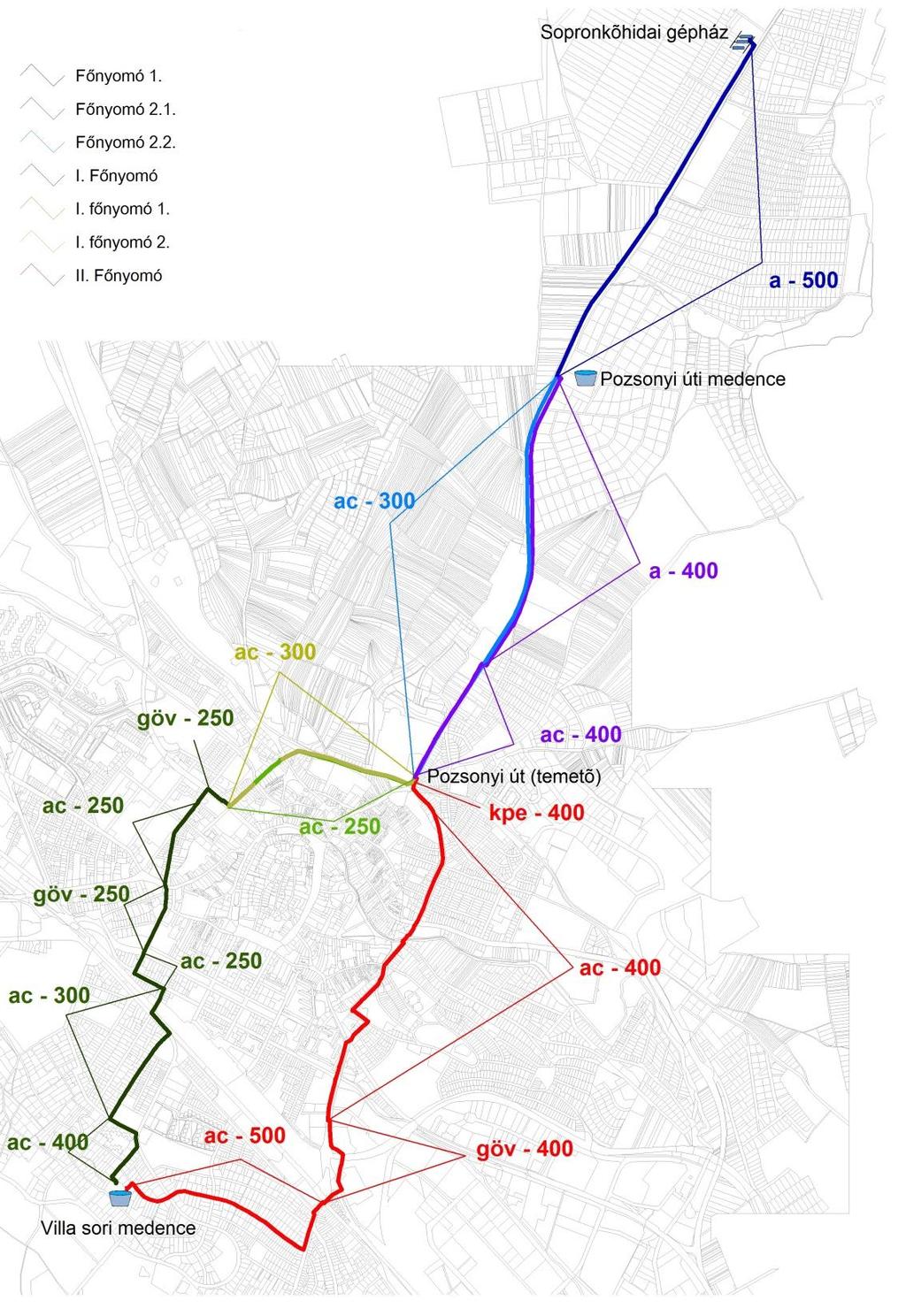

19 4. A modellezés eredményeinek kiértékelése - A főnyomó vezetékek vizsgálata Főnyomó sz. Felújítási szempontok Hidraulikai: Egyesített szakaszok DN 500 mm Az oldalágak DN 400 mm Cementhabarcs bevonatú GÖV Üzemeltethetőségi: Hozzáférhetőség Közterületi elhelyezés I. Főnyomó Főnyomó m. II. Főnyomó

20 4. A modellezés eredményeinek kiértékelése A főnyomó vezetékek vizsgálata Normál üzem esetében a főnyomó-vezetékek megfelelő kapacitással rendelkeznek. Probléma a havária jellegű üzem esetén lép fel. Kizárások hatásának modellezése.

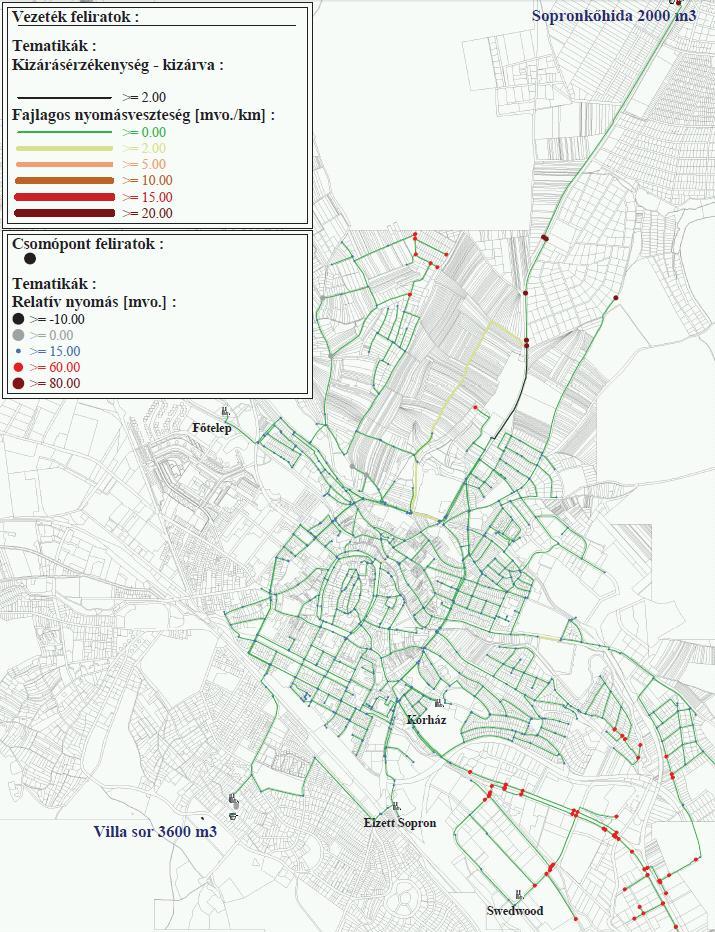

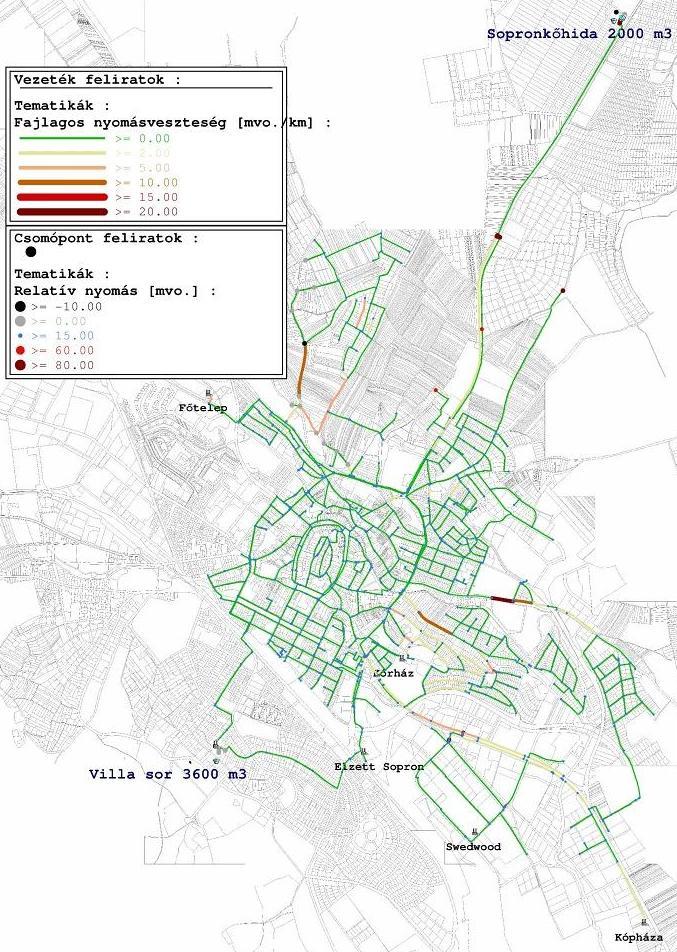

21 4. A modellezés eredményeinek kiértékelése A főnyomó vezetékek vizsgálata (Együttes üzem, szivattyúüzem)

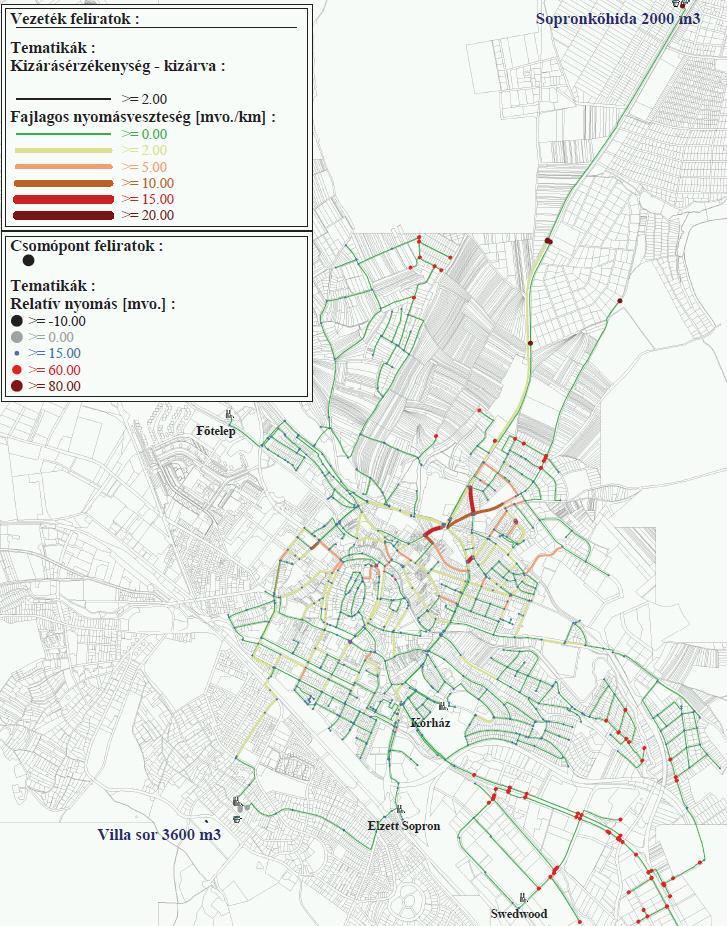

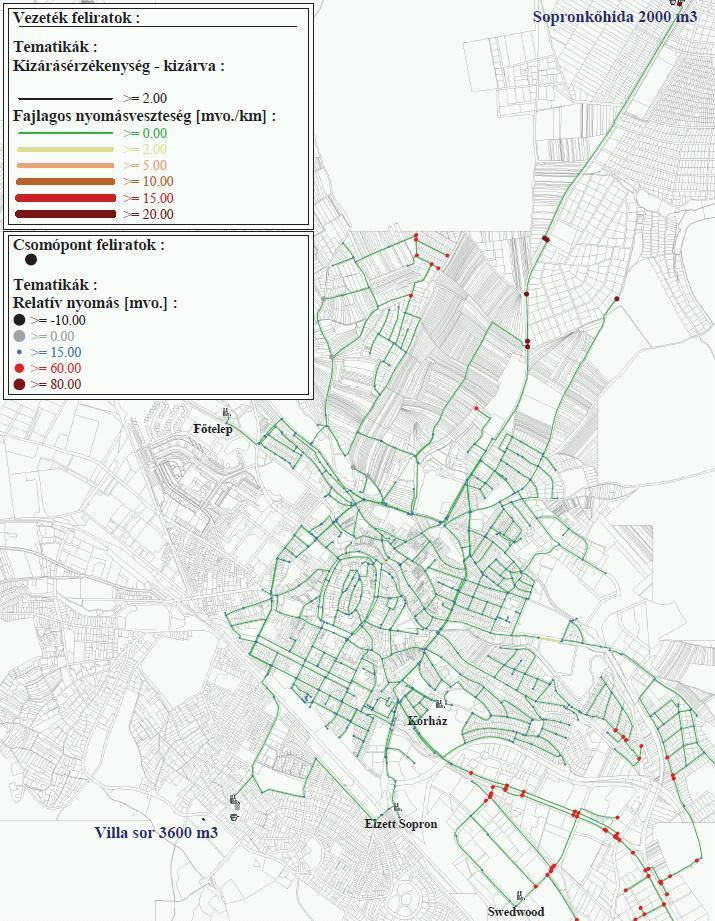

22 4. A modellezés eredményeinek kiértékelése A főnyomó vezetékek vizsgálata (II. Főnyomó a szivattyú oldalon kizárva, szivattyúüzem)

sebesség (m/s) Átlagos vízszállítás (l/s) Nyomásveszteség a vezetéken (mvo.

23 4. A modellezés eredményeinek kiértékelése - A főnyomó vezetékek vizsgálata (II. Főnyomó a medence oldalon kizárva, szivattyúüzem) Hossz (m) Max. sebesség (m/s) Átlagos vízszállítás (l/s) Nyomásveszteség a vezetéken (mvo.) Fajlagos nyomásveszteség átlaga (mvo./km) Főnyomó (sz) I. Főnyomó (16.82) II. Főnyomó Főnyomó (m)

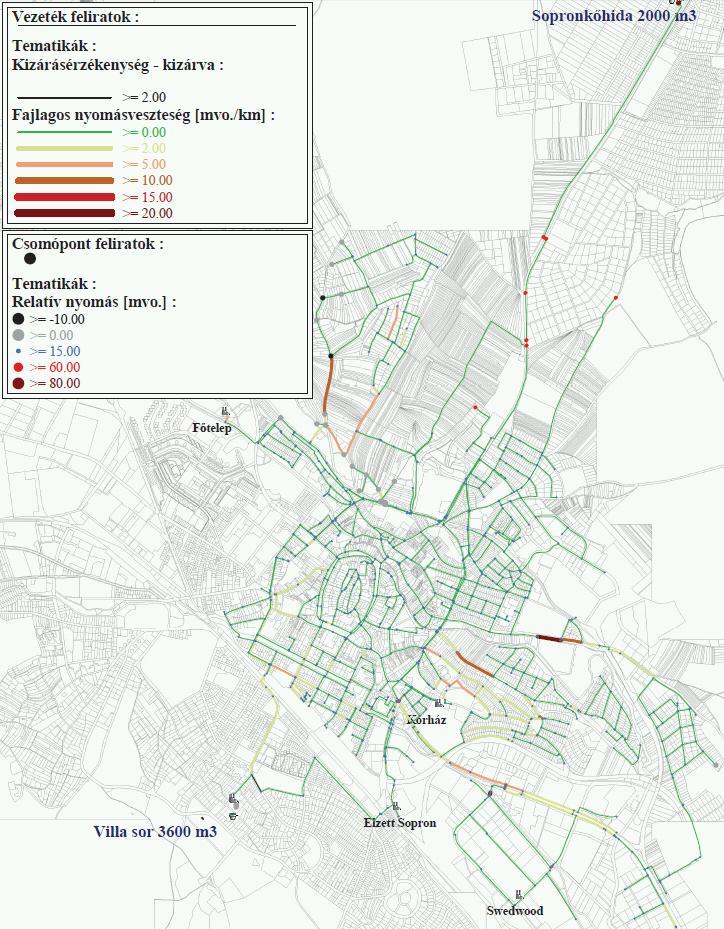

24 4. A modellezés eredményeinek kiértékelése - A főnyomó vezetékek vizsgálata (II. Főnyomó a medence oldalon kizárva, medenceüzem) Hossz (m) Max. sebesség (m/s) Átlagos vízszállítás (l/s) Nyomásveszteség a vezetéken (mvo.) Fajlagos nyomásveszteség átlaga (mvo./km) Főnyomó (sz) I. Főnyomó (27,9) II. Főnyomó Főnyomó (m)

25 5. Üzemszimulációs vizsgálatok A hálózat hidraulikai paramétereinek változása a napi fogyasztási menetgörbék alapján A szivattyúk és medencék működésének vizsgálatán van a hangsúly A rekonstrukció utáni hálózat normál és szélsőséges napi vízfogyasztás melletti modellezése

26 5. Üzemszimulációs vizsgálatok Normál üzem Relatív medenceszint (m) Vízforgalom (+- l/s)

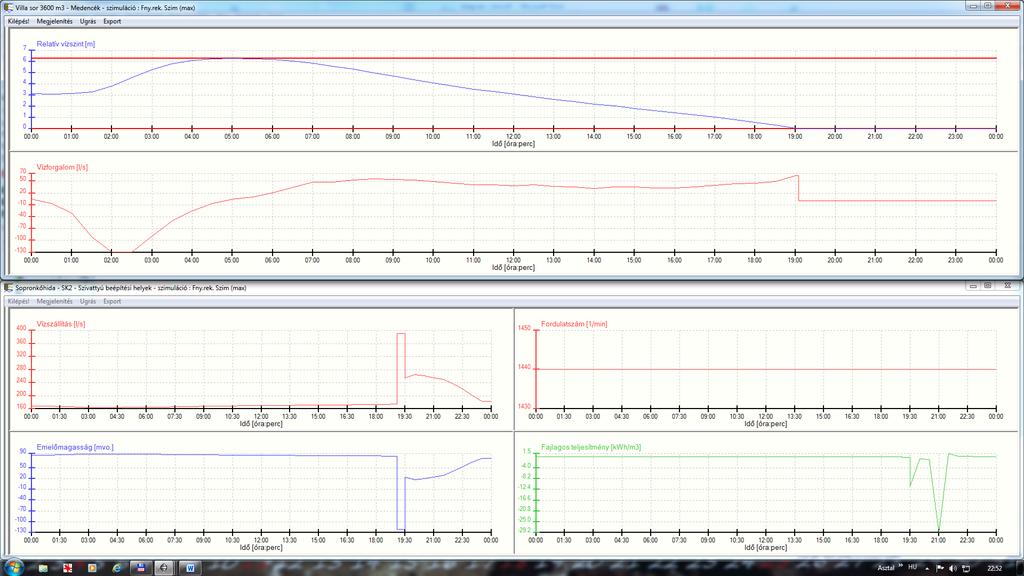

27 5. Üzemszimulációs vizsgálatok Maximális napi fogyasztás Relatív medenceszint (m) Vízforgalom (+- l/s)

28 6. Összefoglalás további modellezési lehetőségek A rekonstrukciós javaslat a jelen és a jövőben várható vízigények kielégítésére alkalmas, -figyelembe veszi a meglévő üzemeltetési problémákat, -a kedvezőbb áramlási feltételek miatt energia megtakarítás érhető el, -illeszkedik a város településrendezési elképzeléseibe, -a vízellátó rendszer legkritikusabb vezetékeit érinti. Fejlesztési elképzelések: - Pannon-Fertő Régió határon átnyúló vízellátás fejlesztése c. projekt hatása. -Zónán belüli fogyasztási körzetek lehatárolása, a fogyasztási modell pontosítása. -A modell kiterjesztése a teljes vízellátó rendszerre

29 7. Rekonstrukciós eredmények - Az elmúlt években megtörtént a vízbázisok, a vízkivételi helyek és műtárgyainak felújítása. - Ezt követően a hálózati elemek rekonstrukciója következik kidolgozásra került a közötti rekonstrukciós terv a vezetékek prioritása és a hibastatisztikák alapján. - Megtervezésre került a Sopronkőhida Pozsonyi úti medence közötti főnyomó-vezeték rekonstrukciója (3 km), mely várhatóan ben megvalósul.

30 Köszönöm a megtisztelő figyelmet
