1 Univerzális Kézivezérlő Felhasználói kézikönyv

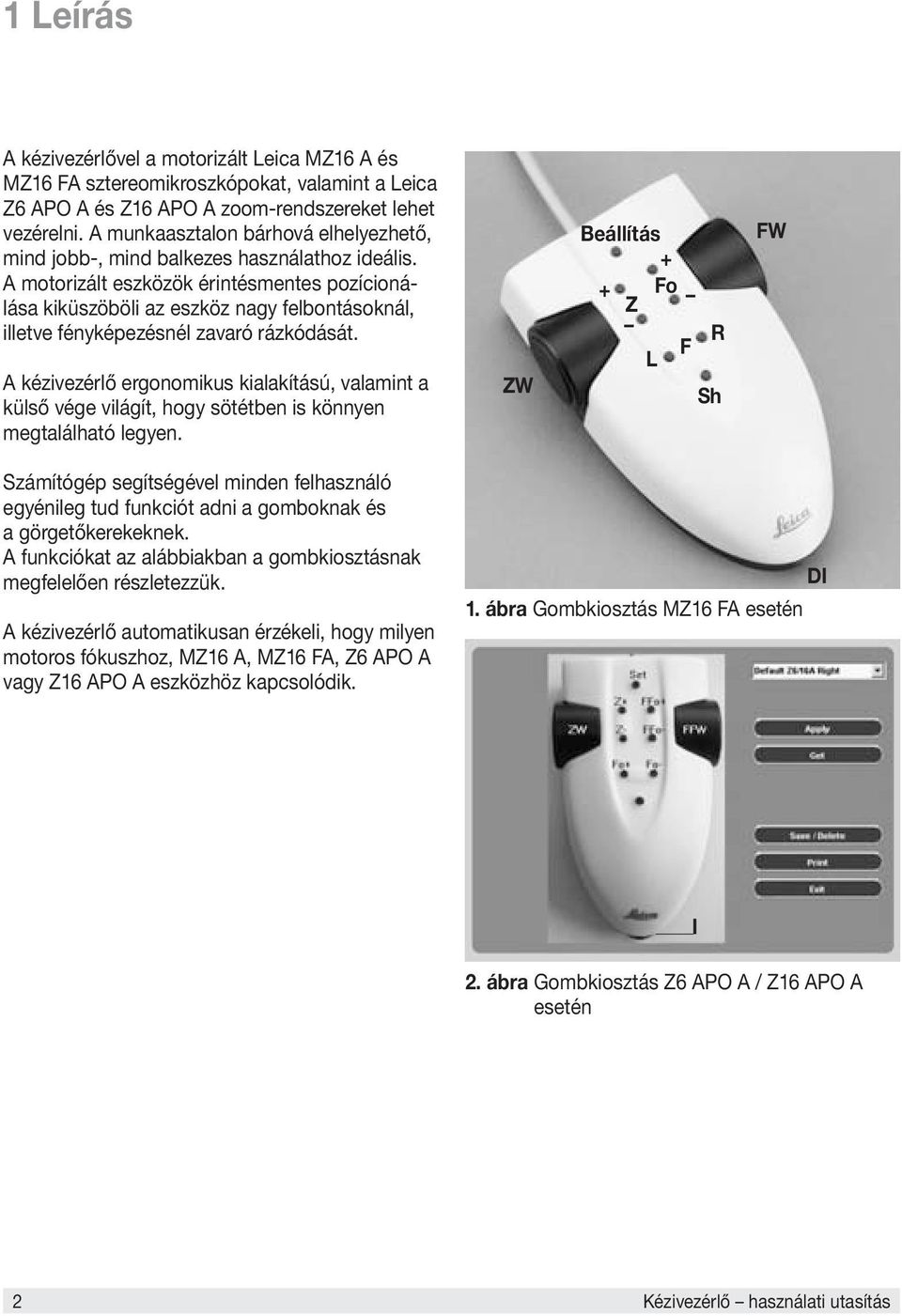

2 1 Leírás A kézivezérlővel a motorizált Leica MZ16 A és MZ16 FA sztereomikroszkópokat, valamint a Leica Z6 APO A és Z16 APO A zoom-rendszereket lehet vezérelni. A munkaasztalon bárhová elhelyezhető, mind jobb-, mind balkezes használathoz ideális. A motorizált eszközök érintésmentes pozícionálása kiküszöböli az eszköz nagy felbontásoknál, illetve fényképezésnél zavaró rázkódását. A kézivezérlő ergonomikus kialakítású, valamint a külső vége világít, hogy sötétben is könnyen megtalálható legyen. ZW Beállítás + + Fo Z R F L Sh FW Számítógép segítségével minden felhasználó egyénileg tud funkciót adni a gomboknak és a görgetőkerekeknek. A funkciókat az alábbiakban a gombkiosztásnak megfelelően részletezzük. A kézivezérlő automatikusan érzékeli, hogy milyen motoros fókuszhoz, MZ16 A, MZ16 FA, Z6 APO A vagy Z16 APO A eszközhöz kapcsolódik. DI 1. ábra Gombkiosztás MZ16 FA esetén 2. ábra Gombkiosztás Z6 APO A / Z16 APO A esetén I 2 Kézivezérlő használati utasítás

A motorizált eszközök érintésmentes pozícionálása kiküszöböli az eszköz nagy felbontásoknál, illetve fényképezésnél zavaró rázkódását.

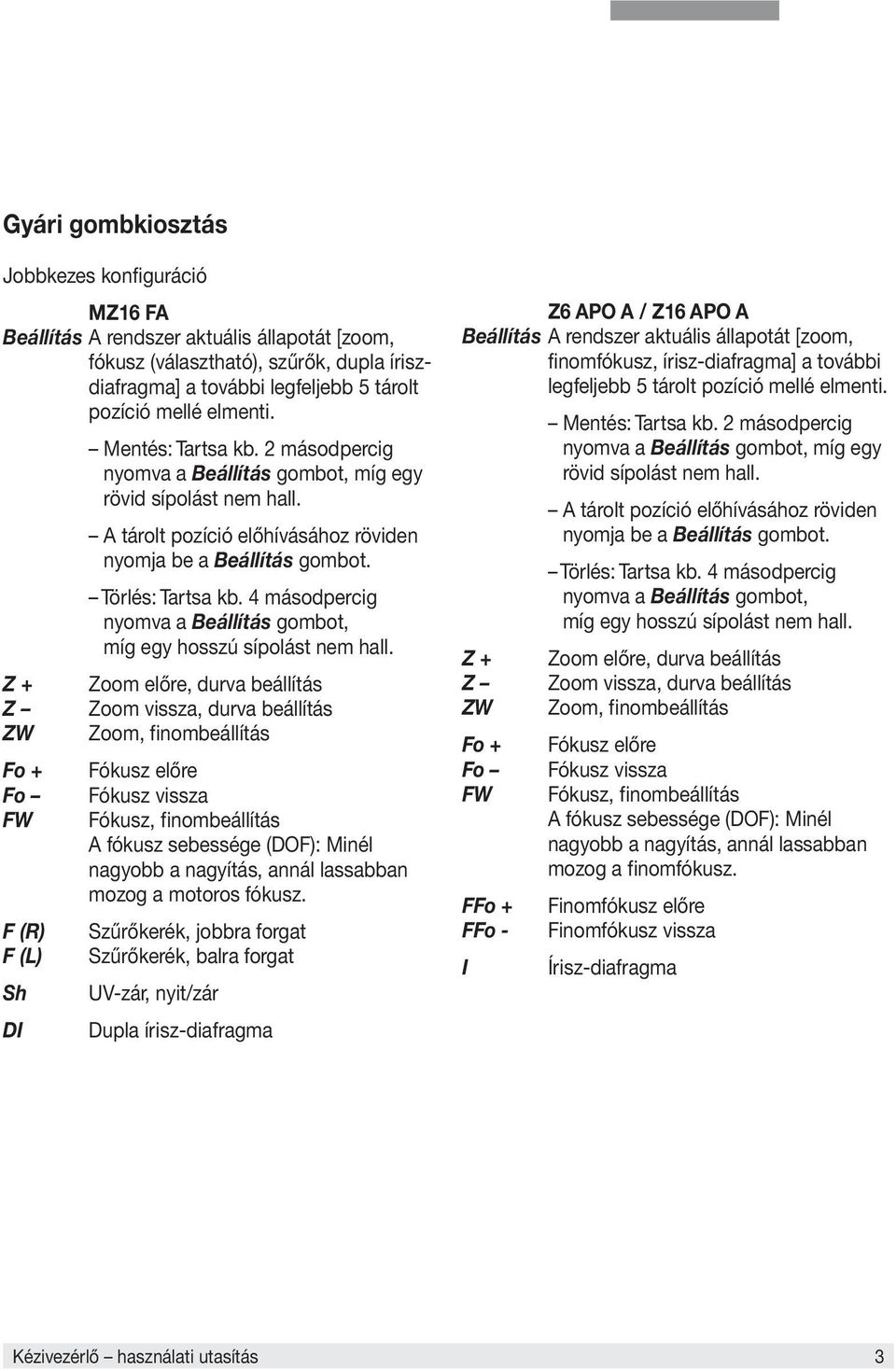

3 Gyári gombkiosztás Jobbkezes konfiguráció MZ16 FA Beállítás A rendszer aktuális állapotát [zoom, fókusz (választható), szűrők, dupla íriszdiafragma] a további legfeljebb 5 tárolt pozíció mellé elmenti. Mentés: Tartsa kb. 2 másodpercig nyomva a Beállítás gombot, míg egy rövid sípolást nem hall. A tárolt pozíció előhívásához röviden nyomja be a Beállítás gombot. Törlés: Tartsa kb. 4 másodpercig nyomva a Beállítás gombot, míg egy hosszú sípolást nem hall. Z + Zoom előre, durva beállítás Z Zoom vissza, durva beállítás ZW Zoom, finombeállítás Fo + Fókusz előre Fo Fókusz vissza FW Fókusz, finombeállítás A fókusz sebessége (DOF): Minél nagyobb a nagyítás, annál lassabban mozog a motoros fókusz. F (R) Szűrőkerék, jobbra forgat F (L) Szűrőkerék, balra forgat Sh UV-zár, nyit/zár DI Dupla írisz-diafragma Z6 APO A / Z16 APO A Beállítás A rendszer aktuális állapotát [zoom, finomfókusz, írisz-diafragma] a további legfeljebb 5 tárolt pozíció mellé elmenti. Mentés: Tartsa kb. 2 másodpercig nyomva a Beállítás gombot, míg egy rövid sípolást nem hall. A tárolt pozíció előhívásához röviden nyomja be a Beállítás gombot. Törlés: Tartsa kb. 4 másodpercig nyomva a Beállítás gombot, míg egy hosszú sípolást nem hall. Z + Zoom előre, durva beállítás Z Zoom vissza, durva beállítás ZW Zoom, finombeállítás Fo + Fókusz előre Fo FW FFo + FFo - I Fókusz vissza Fókusz, finombeállítás A fókusz sebessége (DOF): Minél nagyobb a nagyítás, annál lassabban mozog a finomfókusz. Finomfókusz előre Finomfókusz vissza Írisz-diafragma Kézivezérlő használati utasítás 3

4 másodpercig nyomva a Beállítás gombot, míg egy hosszú sípolást nem hall.

4 2 A gombkiosztás megváltoztatása Számítógép segítségével minden felhasználó egyedi gomb- és kerékkiosztást tud létrehozni, és ezeket az egyéni beállításokat többen el is tudják menteni. A szállítási csomag tartalmazza a leírást, valamint a beállításhoz szükséges programot CD-ROM-on. A rendszer alaphelyzetben jobbkezes beállítású (1. bekezdés). Az "UMC-config-centre" program segítségével minden vezérlőelem egyedileg beállítható. A CD behelyezése után a telepítőprogram automatikusan elindul, az adatok tárolásának a helye tetszés szerint adható meg. Alapértelmezett kiosztás Ha az aktiválási folyama alatt a Z+ gombot nyomva tartja, akkor a készülék alaphelyzetben baloldalira kapcsol, ha az FFo+ gombot tartja nyomva, akkor jobboldali (3. ábra). Új funkciók beállítása Ha az egérmutatót a képernyőn a kézivezérlő képe fölé viszi, és azon egy vezérlőelemre kattint, a felnyíló panelen kiválaszthatja a hozzárendelni kívánt funkciót (6. ábra). Ha nem választ ki semmit, a gomb aktuális funkciója jelenik meg. A vezérlőelemekhez a rendelkezésre álló funkciók társíthatók. Különböző gomboknak lehet azonos funkciójuk. Ha a kiosztás különbözik az alapértelmezettől, akkor el lehet menteni "egyéni" alapbeállításként, vagy felhasználó-specifikusként is. A beállítás menete A vezérlőelemek beállításai és az egyéni beállítások Az "Apply" megnyomása után kerülnek át új konfigurációként a kézivezérlőre 3. ábra 4. ábra 5. ábra 4 Kézivezérlő használati utasítás

Az "UMC-config-centre" program segítségével minden vezérlőelem egyedileg beállítható.

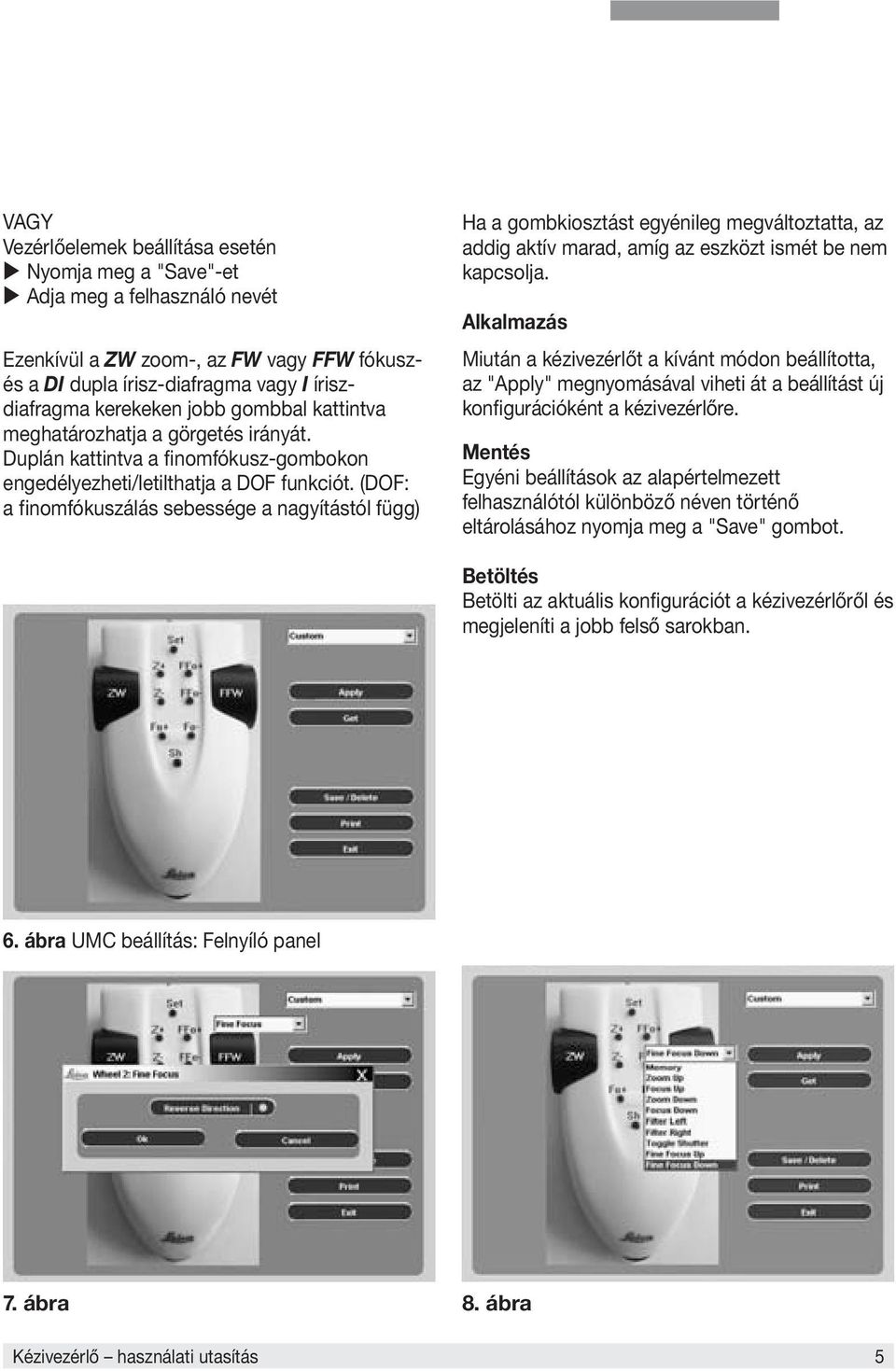

5 VAGY Vezérlőelemek beállítása esetén Nyomja meg a "Save"-et Adja meg a felhasználó nevét Ezenkívül a ZW zoom-, az FW vagy FFW fókuszés a DI dupla írisz-diafragma vagy I íriszdiafragma kerekeken jobb gombbal kattintva meghatározhatja a görgetés irányát. Duplán kattintva a finomfókusz-gombokon engedélyezheti/letilthatja a DOF funkciót. (DOF: a finomfókuszálás sebessége a nagyítástól függ) Ha a gombkiosztást egyénileg megváltoztatta, az addig aktív marad, amíg az eszközt ismét be nem kapcsolja. Alkalmazás Miután a kézivezérlőt a kívánt módon beállította, az "Apply" megnyomásával viheti át a beállítást új konfigurációként a kézivezérlőre. Mentés Egyéni beállítások az alapértelmezett felhasználótól különböző néven történő eltárolásához nyomja meg a "Save" gombot. Betöltés Betölti az aktuális konfigurációt a kézivezérlőről és megjeleníti a jobb felső sarokban. 6. ábra UMC beállítás: Felnyíló panel 7. ábra 8. ábra Kézivezérlő használati utasítás 5

(DOF: a finomfókuszálás sebessége a nagyítástól függ) Ha a gombkiosztást egyénileg megváltoztatta, az addig aktív marad, amíg az eszközt ismét be nem kapcsolja.

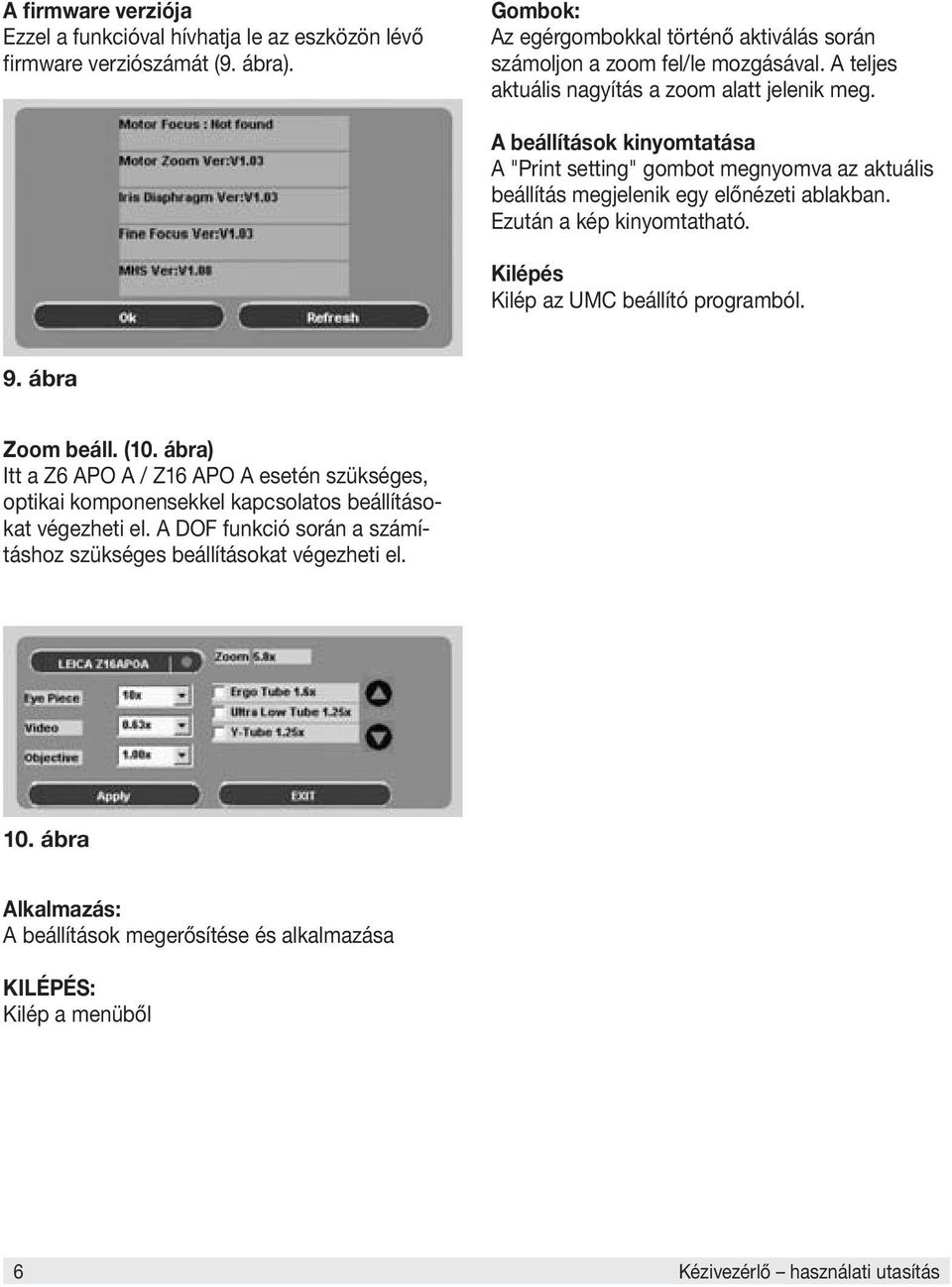

6 A firmware verziója Ezzel a funkcióval hívhatja le az eszközön lévő firmware verziószámát (9. ábra). Gombok: Az egérgombokkal történő aktiválás során számoljon a zoom fel/le mozgásával. A teljes aktuális nagyítás a zoom alatt jelenik meg. A beállítások kinyomtatása A "Print setting" gombot megnyomva az aktuális beállítás megjelenik egy előnézeti ablakban. Ezután a kép kinyomtatható. Kilépés Kilép az UMC beállító programból. 9. ábra Zoom beáll. (10. ábra) Itt a Z6 APO A / Z16 APO A esetén szükséges, optikai komponensekkel kapcsolatos beállításokat végezheti el. A DOF funkció során a számításhoz szükséges beállításokat végezheti el. 10. ábra Alkalmazás: A beállítások megerősítése és alkalmazása KILÉPÉS: Kilép a menüből 6 Kézivezérlő használati utasítás

Ezután a kép kinyomtatható. Kilépés Kilép az UMC beállító programból. 9. ábra Zoom beáll. (10.
