Leica lámpatartó és higanygőzlámpa. Felhasználói kézikönyv

Átírás

1 Leica lámpatartó és higanygőzlámpa Felhasználói kézikönyv

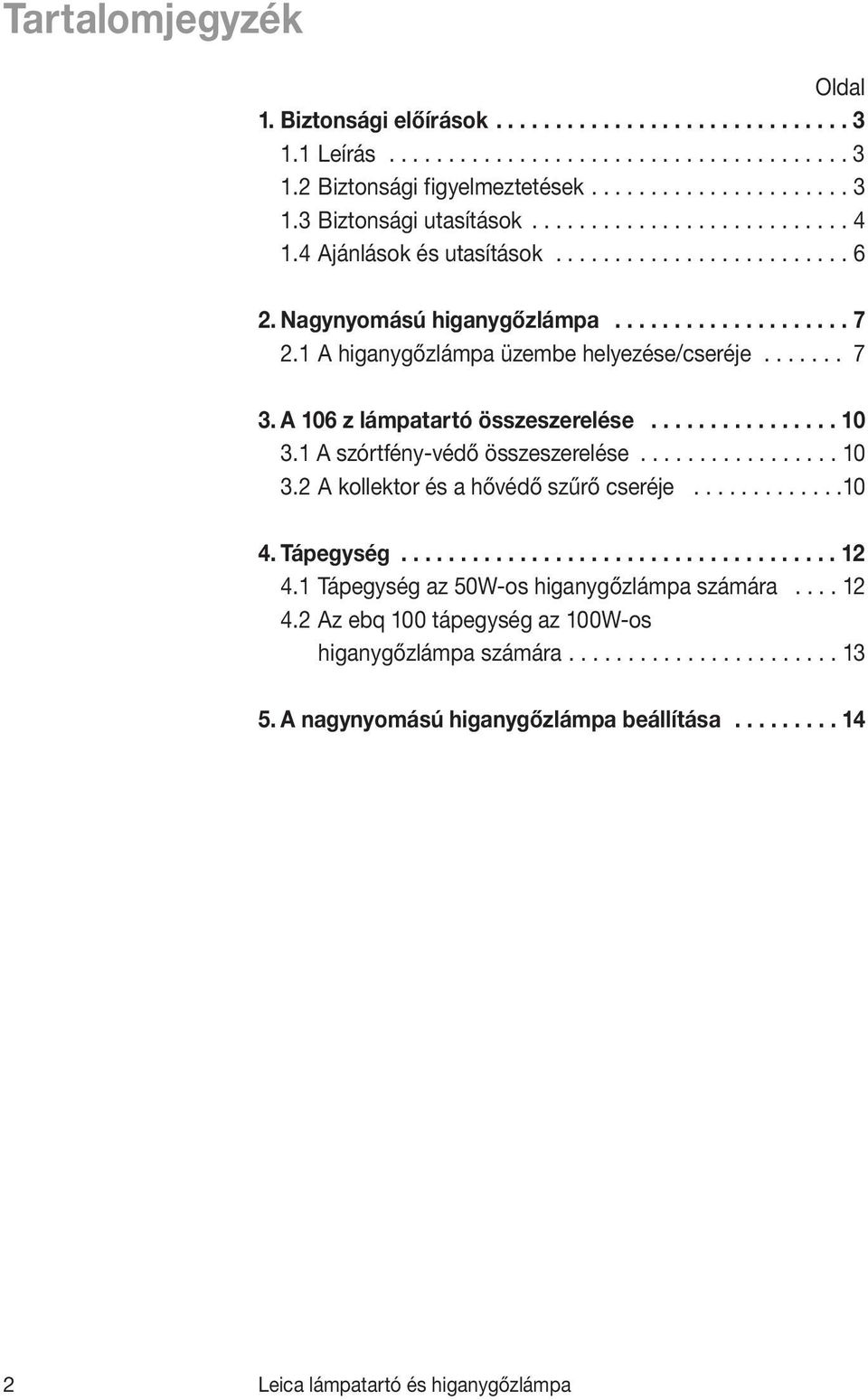

2 Tartalomjegyzék Oldal 1. Biztonsági előírások Leírás Biztonsági figyelmeztetések Biztonsági utasítások Ajánlások és utasítások Nagynyomású higanygőzlámpa A higanygőzlámpa üzembe helyezése/cseréje A 106 z lámpatartó összeszerelése A szórtfény-védő összeszerelése A kollektor és a hővédő szűrő cseréje Tápegység Tápegység az 50W-os higanygőzlámpa számára Az ebq 100 tápegység az 100W-os higanygőzlámpa számára A nagynyomású higanygőzlámpa beállítása Leica lámpatartó és higanygőzlámpa

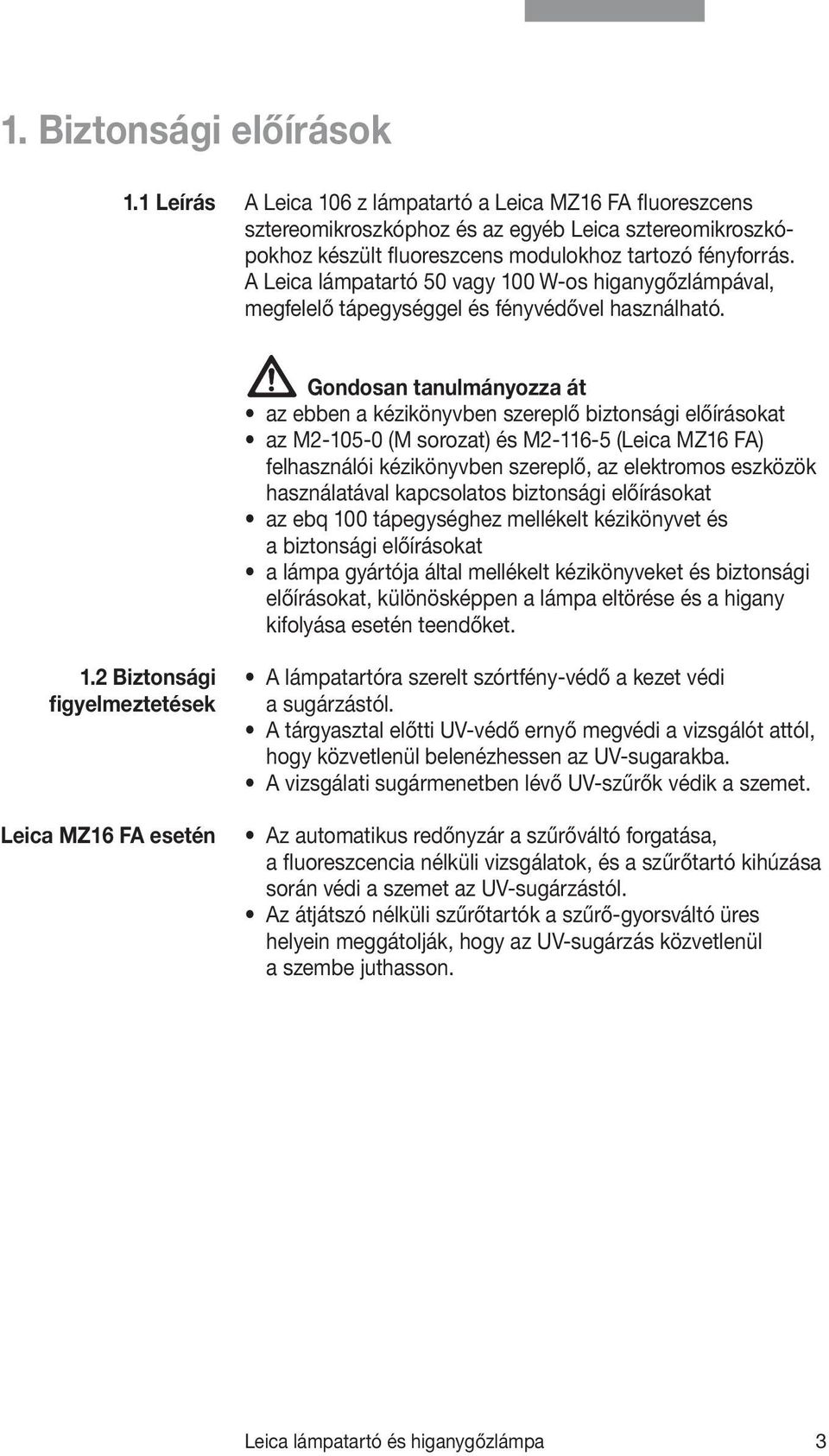

3 1. Biztonsági előírások 1.1 Leírás A Leica 106 z lámpatartó a Leica MZ16 FA fluoreszcens sztereomikroszkóphoz és az egyéb Leica sztereomikroszkópokhoz készült fluoreszcens modulokhoz tartozó fényforrás. A Leica lámpatartó 50 vagy 100 W-os higanygőzlámpával, megfelelő tápegységgel és fényvédővel használható. Gondosan tanulmányozza át az ebben a kézikönyvben szereplő biztonsági előírásokat az M (M sorozat) és M (Leica MZ16 FA) felhasználói kézikönyvben szereplő, az elektromos eszközök használatával kapcsolatos biztonsági előírásokat az ebq 100 tápegységhez mellékelt kézikönyvet és a biztonsági előírásokat a lámpa gyártója által mellékelt kézikönyveket és biztonsági előírásokat, különösképpen a lámpa eltörése és a higany kifolyása esetén teendőket. 1.2 Biztonsági figyelmeztetések Leica MZ16 FA esetén A lámpatartóra szerelt szórtfény-védő a kezet védi a sugárzástól. A tárgyasztal előtti UV-védő ernyő megvédi a vizsgálót attól, hogy közvetlenül belenézhessen az UV-sugarakba. A vizsgálati sugármenetben lévő UV-szűrők védik a szemet. Az automatikus redőnyzár a szűrőváltó forgatása, a fluoreszcencia nélküli vizsgálatok, és a szűrőtartó kihúzása során védi a szemet az UV-sugárzástól. Az átjátszó nélküli szűrőtartók a szűrő-gyorsváltó üres helyein meggátolják, hogy az UV-sugárzás közvetlenül a szembe juthasson. Leica lámpatartó és higanygőzlámpa 3

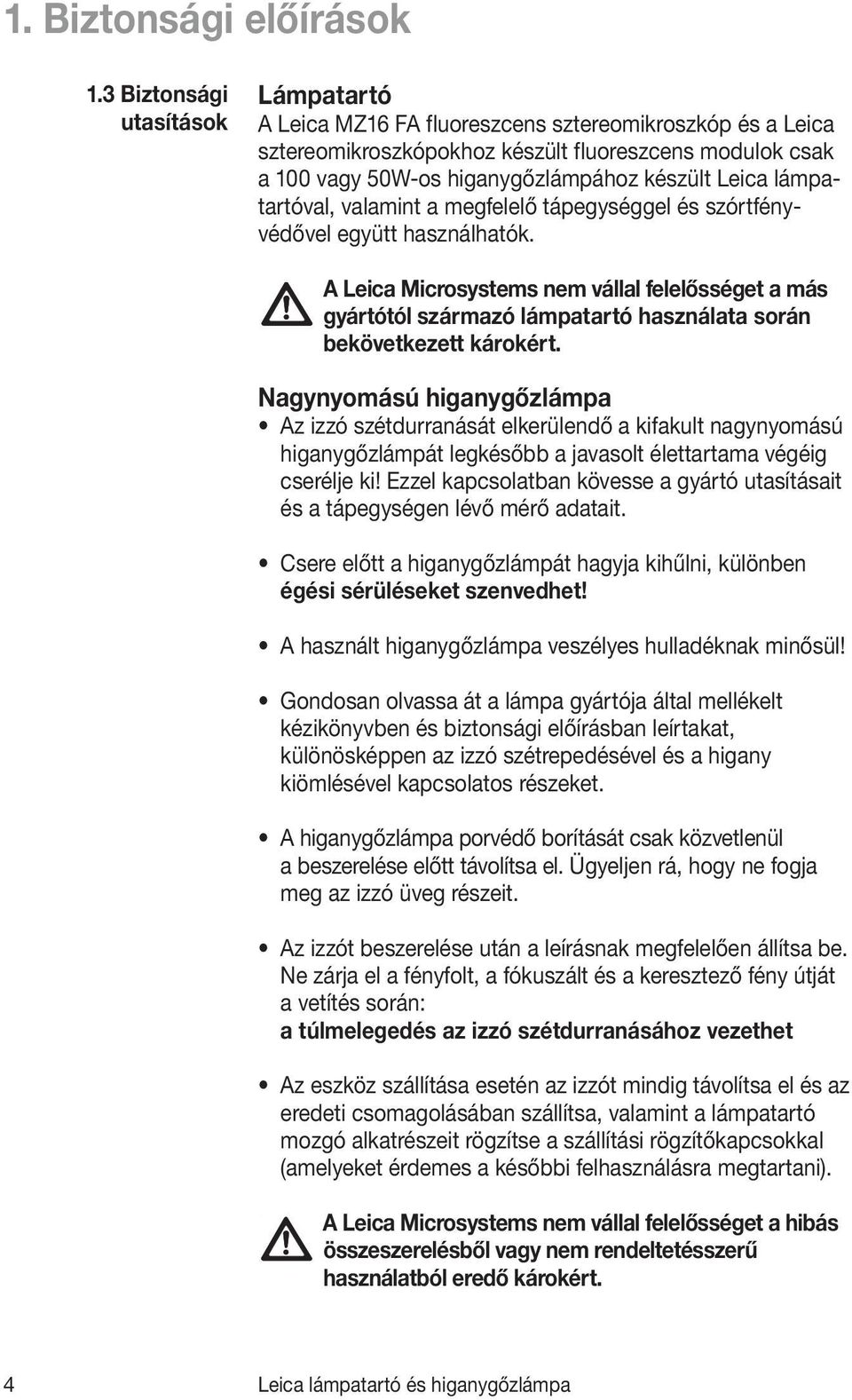

4 1. Biztonsági előírások 1.3 Biztonsági utasítások Lámpatartó A Leica MZ16 FA fluoreszcens sztereomikroszkóp és a Leica sztereomikroszkópokhoz készült fluoreszcens modulok csak a 100 vagy 50W-os higanygőzlámpához készült Leica lámpatartóval, valamint a megfelelő tápegységgel és szórtfényvédővel együtt használhatók. A Leica Microsystems nem vállal felelősséget a más gyártótól származó lámpatartó használata során bekövetkezett károkért. Nagynyomású higanygőzlámpa Az izzó szétdurranását elkerülendő a kifakult nagynyomású higanygőzlámpát legkésőbb a javasolt élettartama végéig cserélje ki! Ezzel kapcsolatban kövesse a gyártó utasításait és a tápegységen lévő mérő adatait. Csere előtt a higanygőzlámpát hagyja kihűlni, különben égési sérüléseket szenvedhet! A használt higanygőzlámpa veszélyes hulladéknak minősül! Gondosan olvassa át a lámpa gyártója által mellékelt kézikönyvben és biztonsági előírásban leírtakat, különösképpen az izzó szétrepedésével és a higany kiömlésével kapcsolatos részeket. A higanygőzlámpa porvédő borítását csak közvetlenül a beszerelése előtt távolítsa el. Ügyeljen rá, hogy ne fogja meg az izzó üveg részeit. Az izzót beszerelése után a leírásnak megfelelően állítsa be. Ne zárja el a fényfolt, a fókuszált és a keresztező fény útját a vetítés során: a túlmelegedés az izzó szétdurranásához vezethet Az eszköz szállítása esetén az izzót mindig távolítsa el és az eredeti csomagolásában szállítsa, valamint a lámpatartó mozgó alkatrészeit rögzítse a szállítási rögzítőkapcsokkal (amelyeket érdemes a későbbi felhasználásra megtartani). A Leica Microsystems nem vállal felelősséget a hibás összeszerelésből vagy nem rendeltetésszerű használatból eredő károkért. 4 Leica lámpatartó és higanygőzlámpa

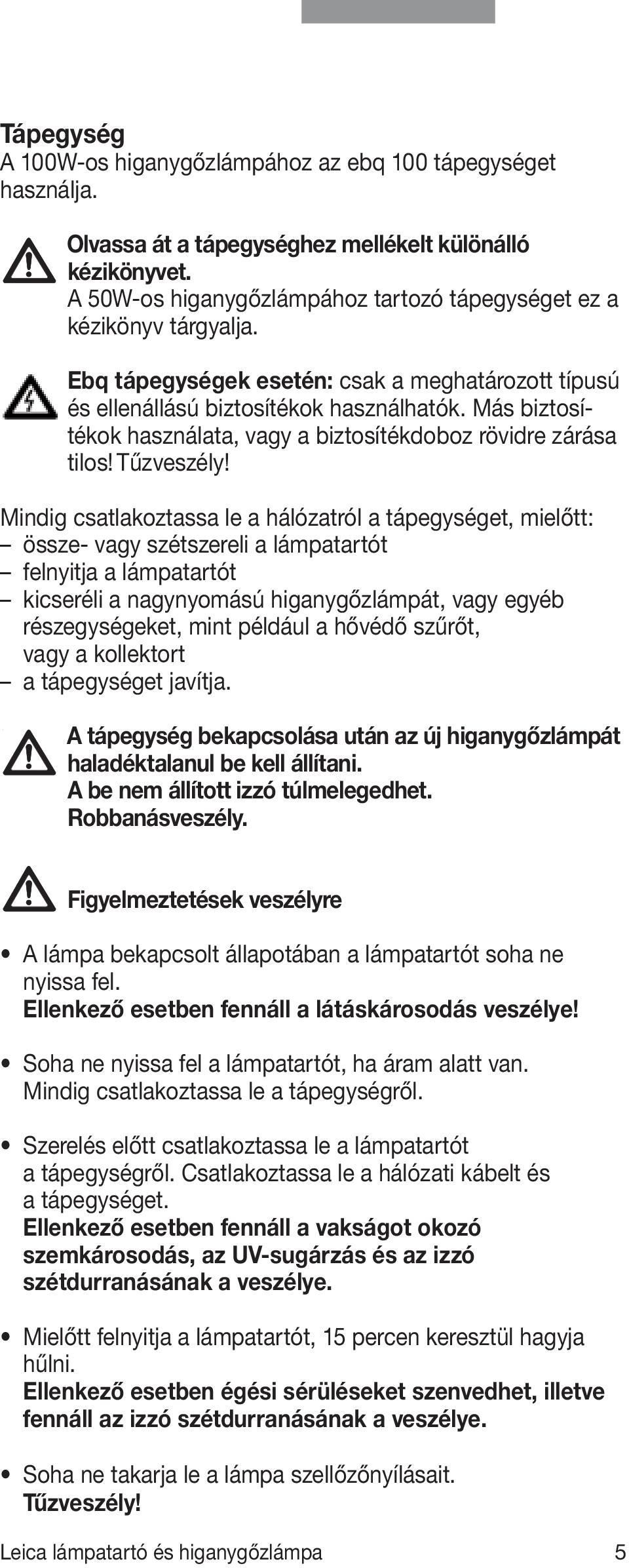

5 Tápegység A 100W-os higanygőzlámpához az ebq 100 tápegységet használja. Olvassa át a tápegységhez mellékelt különálló kézikönyvet. A 50W-os higanygőzlámpához tartozó tápegységet ez a kézikönyv tárgyalja. Ebq tápegységek esetén: csak a meghatározott típusú és ellenállású biztosítékok használhatók. Más biztosítékok használata, vagy a biztosítékdoboz rövidre zárása tilos! Tűzveszély! Mindig csatlakoztassa le a hálózatról a tápegységet, mielőtt: össze- vagy szétszereli a lámpatartót felnyitja a lámpatartót kicseréli a nagynyomású higanygőzlámpát, vagy egyéb részegységeket, mint például a hővédő szűrőt, vagy a kollektort a tápegységet javítja. A tápegység bekapcsolása után az új higanygőzlámpát haladéktalanul be kell állítani. A be nem állított izzó túlmelegedhet. Robbanásveszély. Figyelmeztetések veszélyre A lámpa bekapcsolt állapotában a lámpatartót soha ne nyissa fel. Ellenkező esetben fennáll a látáskárosodás veszélye! Soha ne nyissa fel a lámpatartót, ha áram alatt van. Mindig csatlakoztassa le a tápegységről. Szerelés előtt csatlakoztassa le a lámpatartót a tápegységről. Csatlakoztassa le a hálózati kábelt és a tápegységet. Ellenkező esetben fennáll a vakságot okozó szemkárosodás, az UV-sugárzás és az izzó szétdurranásának a veszélye. Mielőtt felnyitja a lámpatartót, 15 percen keresztül hagyja hűlni. Ellenkező esetben égési sérüléseket szenvedhet, illetve fennáll az izzó szétdurranásának a veszélye. Soha ne takarja le a lámpa szellőzőnyílásait. Tűzveszély! Leica lámpatartó és higanygőzlámpa 5

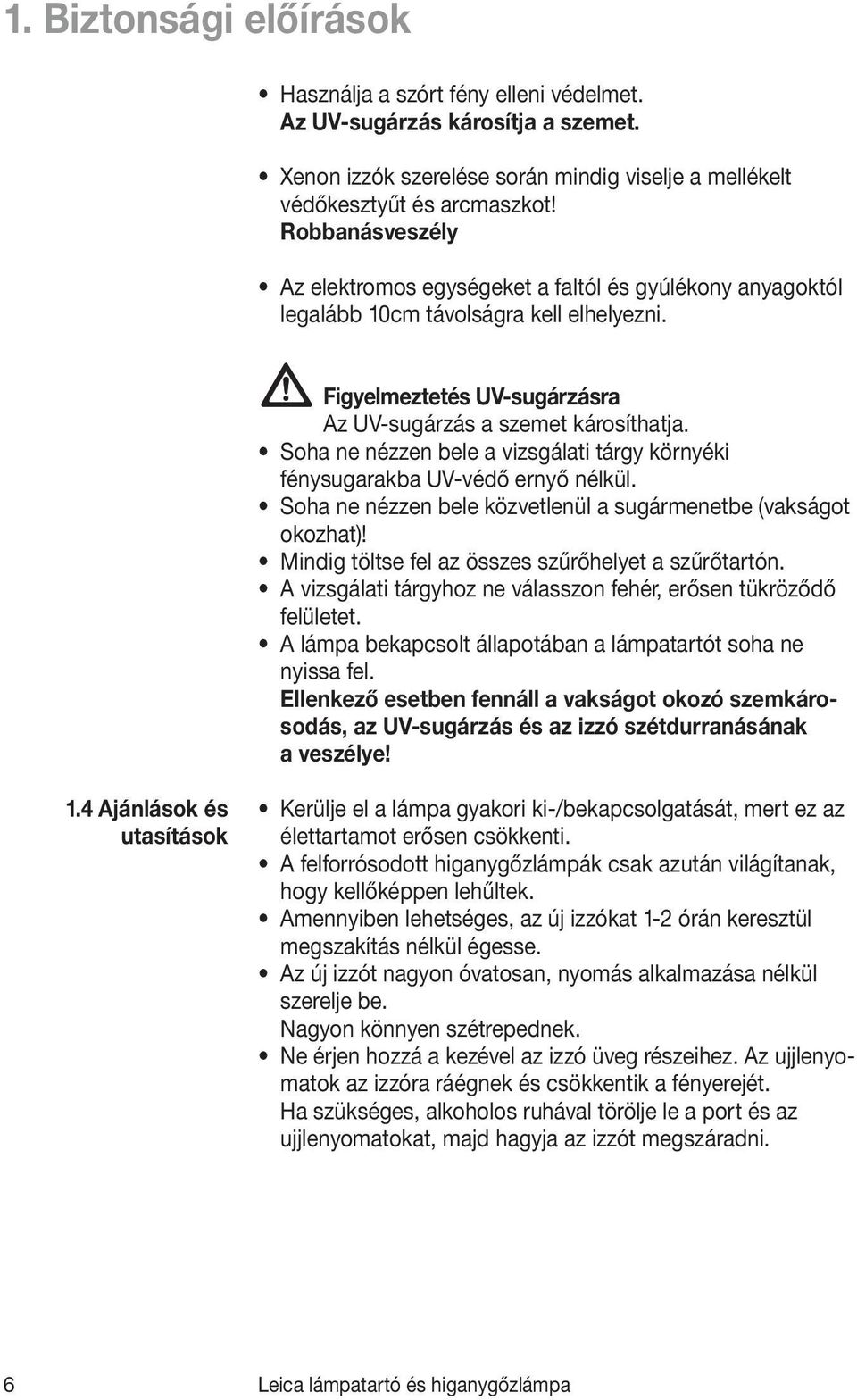

6 1. Biztonsági előírások Használja a szórt fény elleni védelmet. Az UV-sugárzás károsítja a szemet. Xenon izzók szerelése során mindig viselje a mellékelt védőkesztyűt és arcmaszkot! Robbanásveszély Az elektromos egységeket a faltól és gyúlékony anyagoktól legalább 10cm távolságra kell elhelyezni. Figyelmeztetés UV-sugárzásra Az UV-sugárzás a szemet károsíthatja. Soha ne nézzen bele a vizsgálati tárgy környéki fénysugarakba UV-védő ernyő nélkül. Soha ne nézzen bele közvetlenül a sugármenetbe (vakságot okozhat)! Mindig töltse fel az összes szűrőhelyet a szűrőtartón. A vizsgálati tárgyhoz ne válasszon fehér, erősen tükröződő felületet. A lámpa bekapcsolt állapotában a lámpatartót soha ne nyissa fel. Ellenkező esetben fennáll a vakságot okozó szemkárosodás, az UV-sugárzás és az izzó szétdurranásának a veszélye! 1.4 Ajánlások és utasítások Kerülje el a lámpa gyakori ki-/bekapcsolgatását, mert ez az élettartamot erősen csökkenti. A felforrósodott higanygőzlámpák csak azután világítanak, hogy kellőképpen lehűltek. Amennyiben lehetséges, az új izzókat 1-2 órán keresztül megszakítás nélkül égesse. Az új izzót nagyon óvatosan, nyomás alkalmazása nélkül szerelje be. Nagyon könnyen szétrepednek. Ne érjen hozzá a kezével az izzó üveg részeihez. Az ujjlenyomatok az izzóra ráégnek és csökkentik a fényerejét. Ha szükséges, alkoholos ruhával törölje le a port és az ujjlenyomatokat, majd hagyja az izzót megszáradni. 6 Leica lámpatartó és higanygőzlámpa

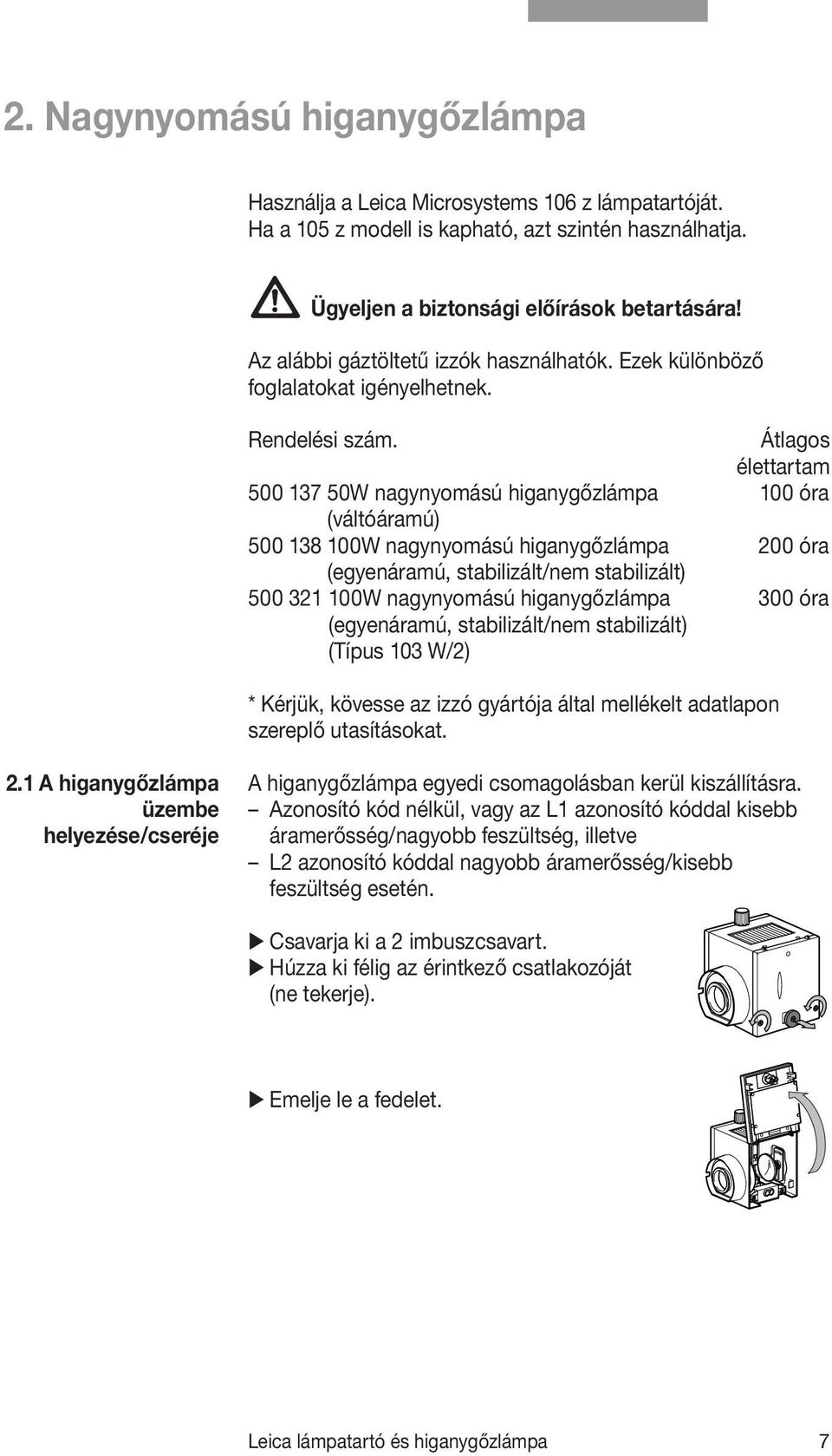

7 2. Nagynyomású higanygőzlámpa Használja a Leica Microsystems 106 z lámpatartóját. Ha a 105 z modell is kapható, azt szintén használhatja. Ügyeljen a biztonsági előírások betartására! Az alábbi gáztöltetű izzók használhatók. Ezek különböző foglalatokat igényelhetnek. Rendelési szám. Átlagos élettartam W nagynyomású higanygőzlámpa 100 óra (váltóáramú) W nagynyomású higanygőzlámpa 200 óra (egyenáramú, stabilizált/nem stabilizált) W nagynyomású higanygőzlámpa 300 óra (egyenáramú, stabilizált/nem stabilizált) (Típus 103 W/2) * Kérjük, kövesse az izzó gyártója által mellékelt adatlapon szereplő utasításokat. 2.1 A higanygőzlámpa üzembe helyezése/cseréje A higanygőzlámpa egyedi csomagolásban kerül kiszállításra. Azonosító kód nélkül, vagy az L1 azonosító kóddal kisebb áramerősség/nagyobb feszültség, illetve L2 azonosító kóddal nagyobb áramerősség/kisebb feszültség esetén. Csavarja ki a 2 imbuszcsavart. Húzza ki félig az érintkező csatlakozóját (ne tekerje). Emelje le a fedelet. Leica lámpatartó és higanygőzlámpa 7

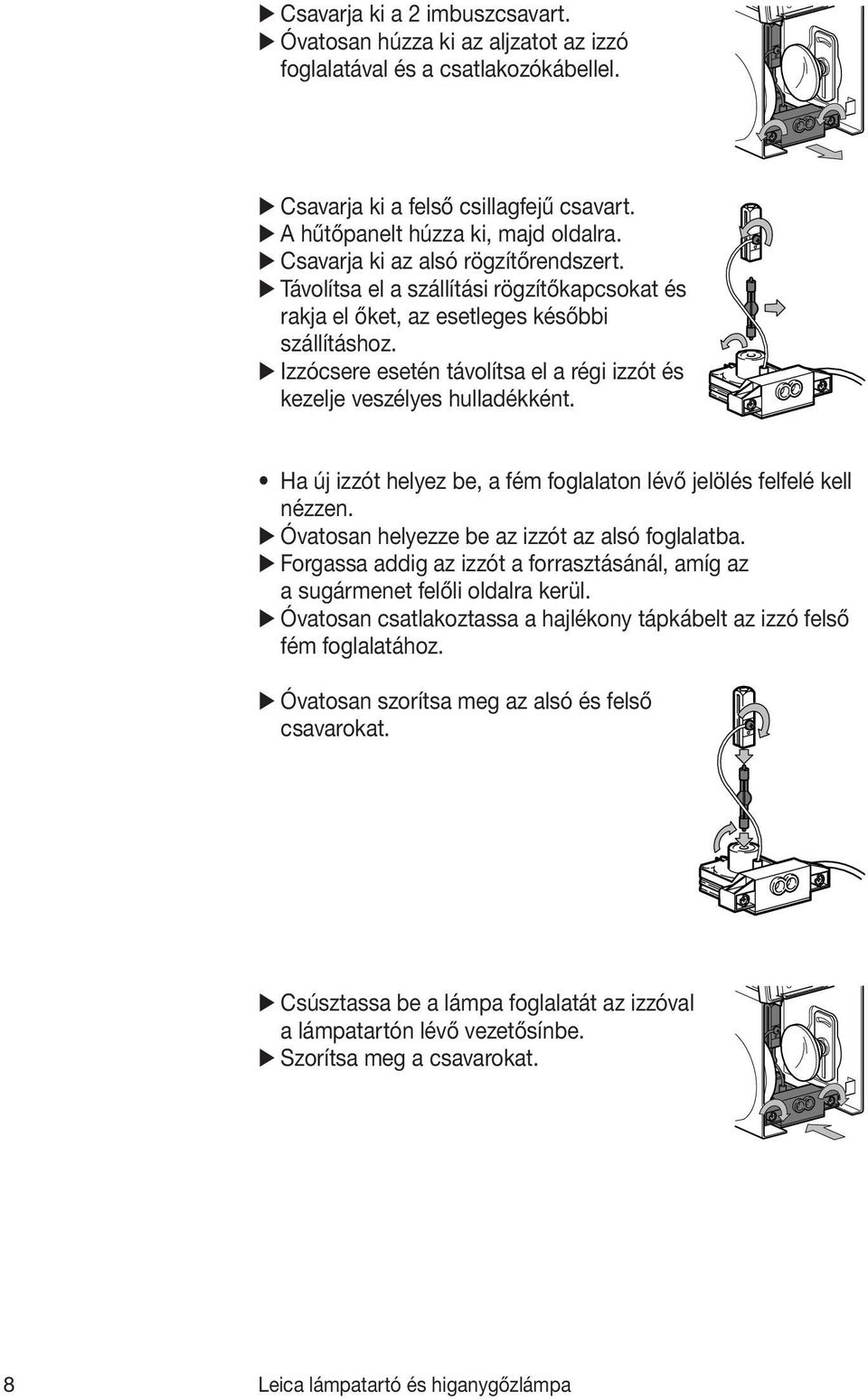

8 Csavarja ki a 2 imbuszcsavart. Óvatosan húzza ki az aljzatot az izzó foglalatával és a csatlakozókábellel. Csavarja ki a felső csillagfejű csavart. A hűtőpanelt húzza ki, majd oldalra. Csavarja ki az alsó rögzítőrendszert. Távolítsa el a szállítási rögzítőkapcsokat és rakja el őket, az esetleges későbbi szállításhoz. Izzócsere esetén távolítsa el a régi izzót és kezelje veszélyes hulladékként. Ha új izzót helyez be, a fém foglalaton lévő jelölés felfelé kell nézzen. Óvatosan helyezze be az izzót az alsó foglalatba. Forgassa addig az izzót a forrasztásánál, amíg az a sugármenet felőli oldalra kerül. Óvatosan csatlakoztassa a hajlékony tápkábelt az izzó felső fém foglalatához. Óvatosan szorítsa meg az alsó és felső csavarokat. Csúsztassa be a lámpa foglalatát az izzóval a lámpatartón lévő vezetősínbe. Szorítsa meg a csavarokat. 8 Leica lámpatartó és higanygőzlámpa

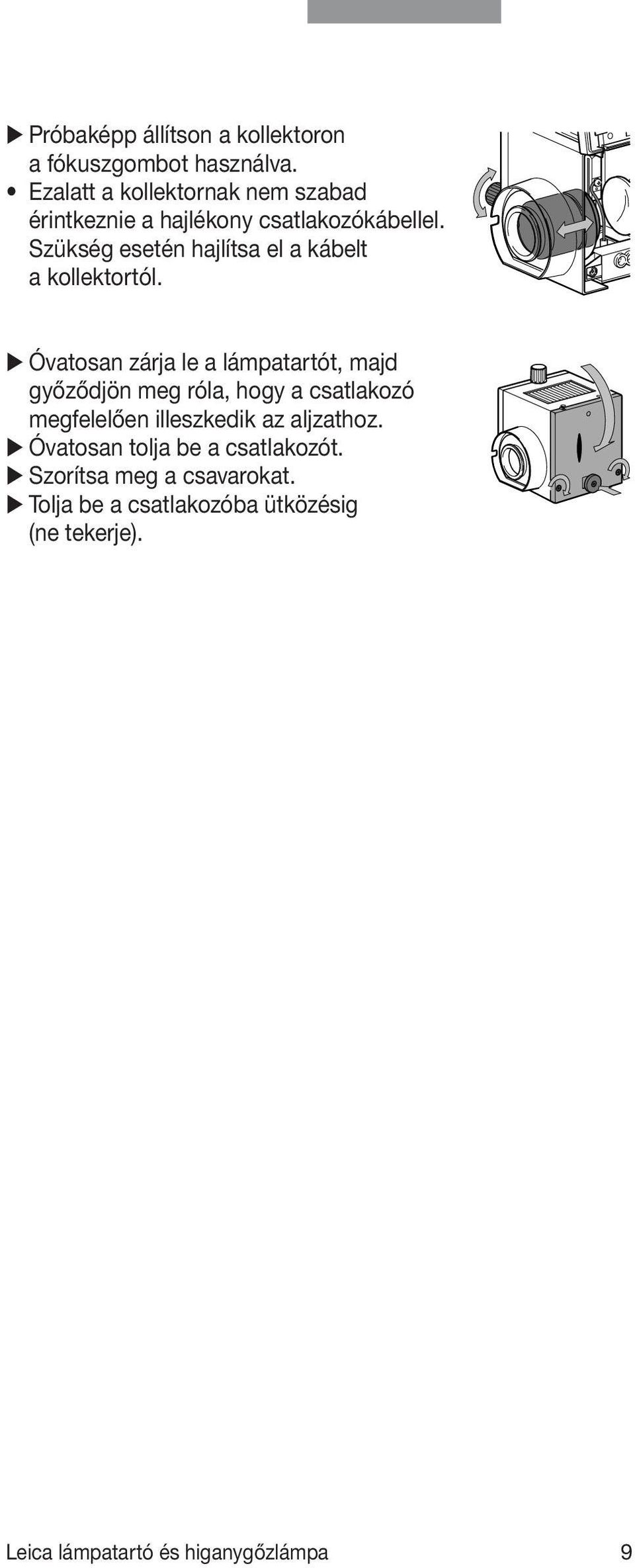

9 Próbaképp állítson a kollektoron a fókuszgombot használva. Ezalatt a kollektornak nem szabad érintkeznie a hajlékony csatlakozókábellel. Szükség esetén hajlítsa el a kábelt a kollektortól. Óvatosan zárja le a lámpatartót, majd győződjön meg róla, hogy a csatlakozó megfelelően illeszkedik az aljzathoz. Óvatosan tolja be a csatlakozót. Szorítsa meg a csavarokat. Tolja be a csatlakozóba ütközésig (ne tekerje). Leica lámpatartó és higanygőzlámpa 9

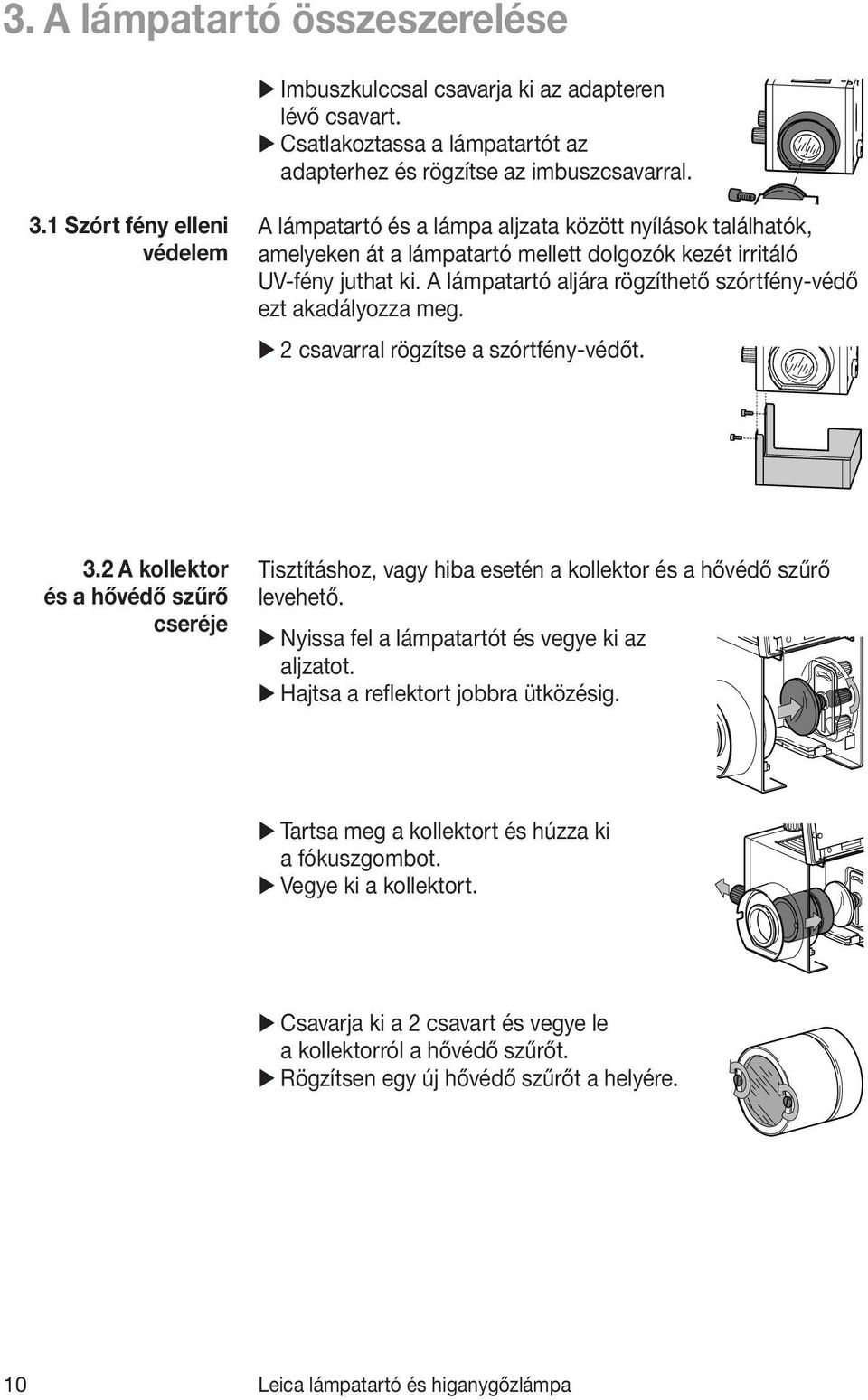

10 3. A lámpatartó összeszerelése Imbuszkulccsal csavarja ki az adapteren lévő csavart. Csatlakoztassa a lámpatartót az adapterhez és rögzítse az imbuszcsavarral. 3.1 Szórt fény elleni védelem A lámpatartó és a lámpa aljzata között nyílások találhatók, amelyeken át a lámpatartó mellett dolgozók kezét irritáló UV-fény juthat ki. A lámpatartó aljára rögzíthető szórtfény-védő ezt akadályozza meg. 2 csavarral rögzítse a szórtfény-védőt. 3.2 A kollektor és a hővédő szűrő cseréje Tisztításhoz, vagy hiba esetén a kollektor és a hővédő szűrő levehető. Nyissa fel a lámpatartót és vegye ki az aljzatot. Hajtsa a reflektort jobbra ütközésig. Tartsa meg a kollektort és húzza ki a fókuszgombot. Vegye ki a kollektort. Csavarja ki a 2 csavart és vegye le a kollektorról a hővédő szűrőt. Rögzítsen egy új hővédő szűrőt a helyére. 10 Leica lámpatartó és higanygőzlámpa

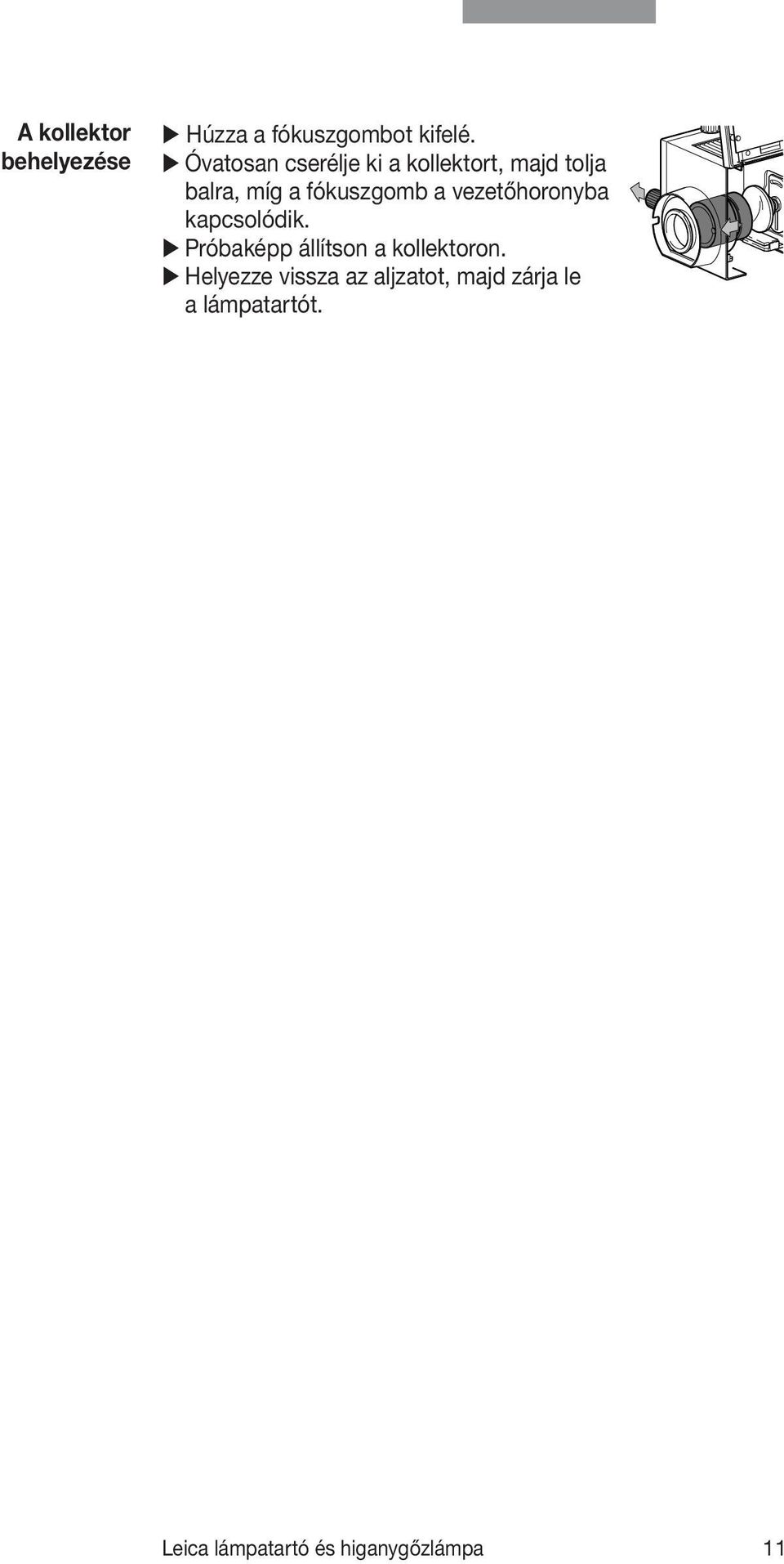

11 A kollektor behelyezése Húzza a fókuszgombot kifelé. Óvatosan cserélje ki a kollektort, majd tolja balra, míg a fókuszgomb a vezetőhoronyba kapcsolódik. Próbaképp állítson a kollektoron. Helyezze vissza az aljzatot, majd zárja le a lámpatartót. Leica lámpatartó és higanygőzlámpa 11

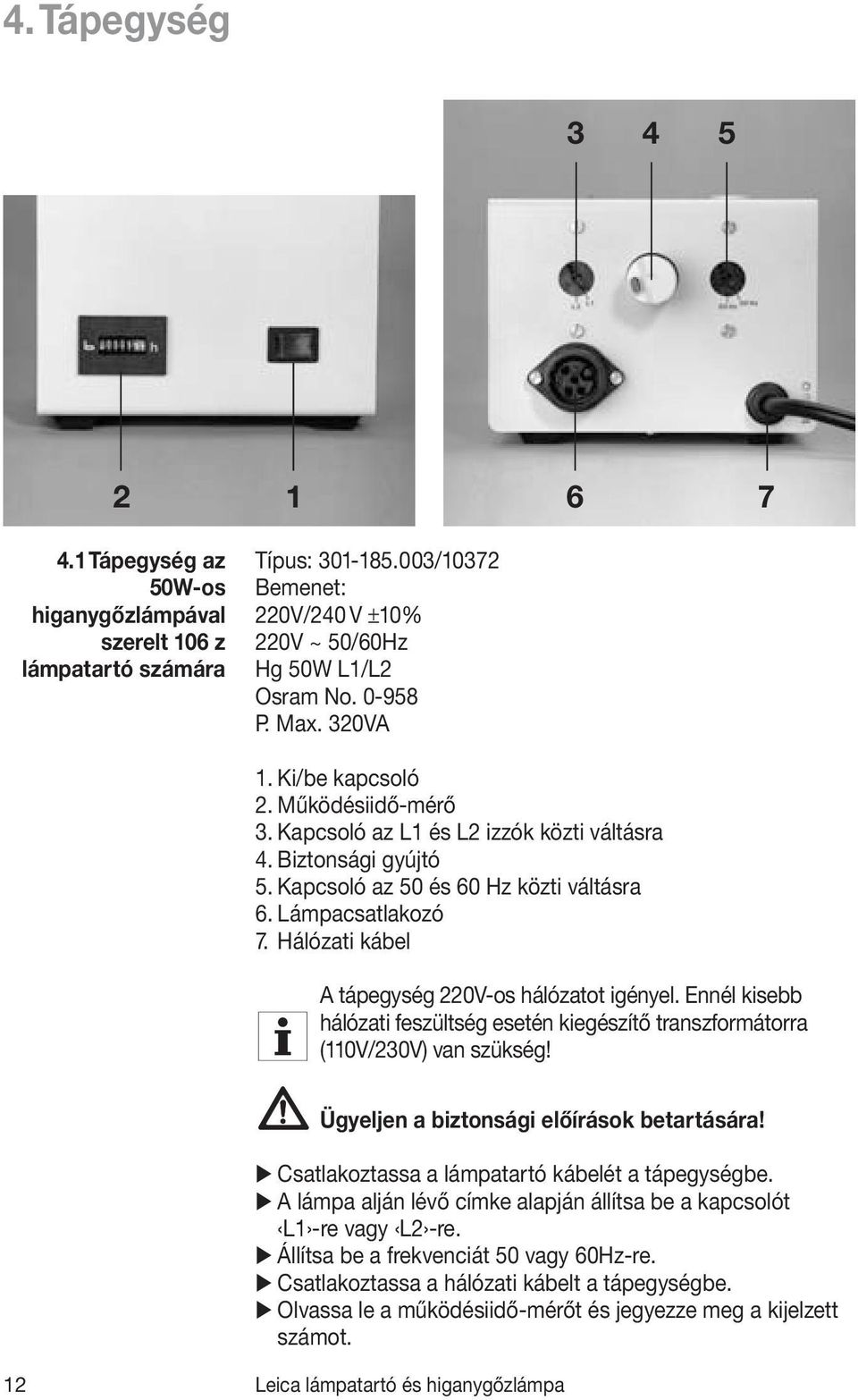

12 4. Tápegység Tápegység az 50W-os higanygőzlámpával szerelt 106 z lámpatartó számára Típus: /10372 Bemenet: 220V/240 V ±10% 220V ~ 50/60Hz Hg 50W L1/L2 Osram No P. Max. 320VA 1. Ki/be kapcsoló 2. Működésiidő-mérő 3. Kapcsoló az L1 és L2 izzók közti váltásra 4. Biztonsági gyújtó 5. Kapcsoló az 50 és 60 Hz közti váltásra 6. Lámpacsatlakozó 7. Hálózati kábel A tápegység 220V-os hálózatot igényel. Ennél kisebb hálózati feszültség esetén kiegészítő transzformátorra (110V/230V) van szükség! Ügyeljen a biztonsági előírások betartására! Csatlakoztassa a lámpatartó kábelét a tápegységbe. A lámpa alján lévő címke alapján állítsa be a kapcsolót L1 -re vagy L2 -re. Állítsa be a frekvenciát 50 vagy 60Hz-re. Csatlakoztassa a hálózati kábelt a tápegységbe. Olvassa le a működésiidő-mérőt és jegyezze meg a kijelzett számot. 12 Leica lámpatartó és higanygőzlámpa

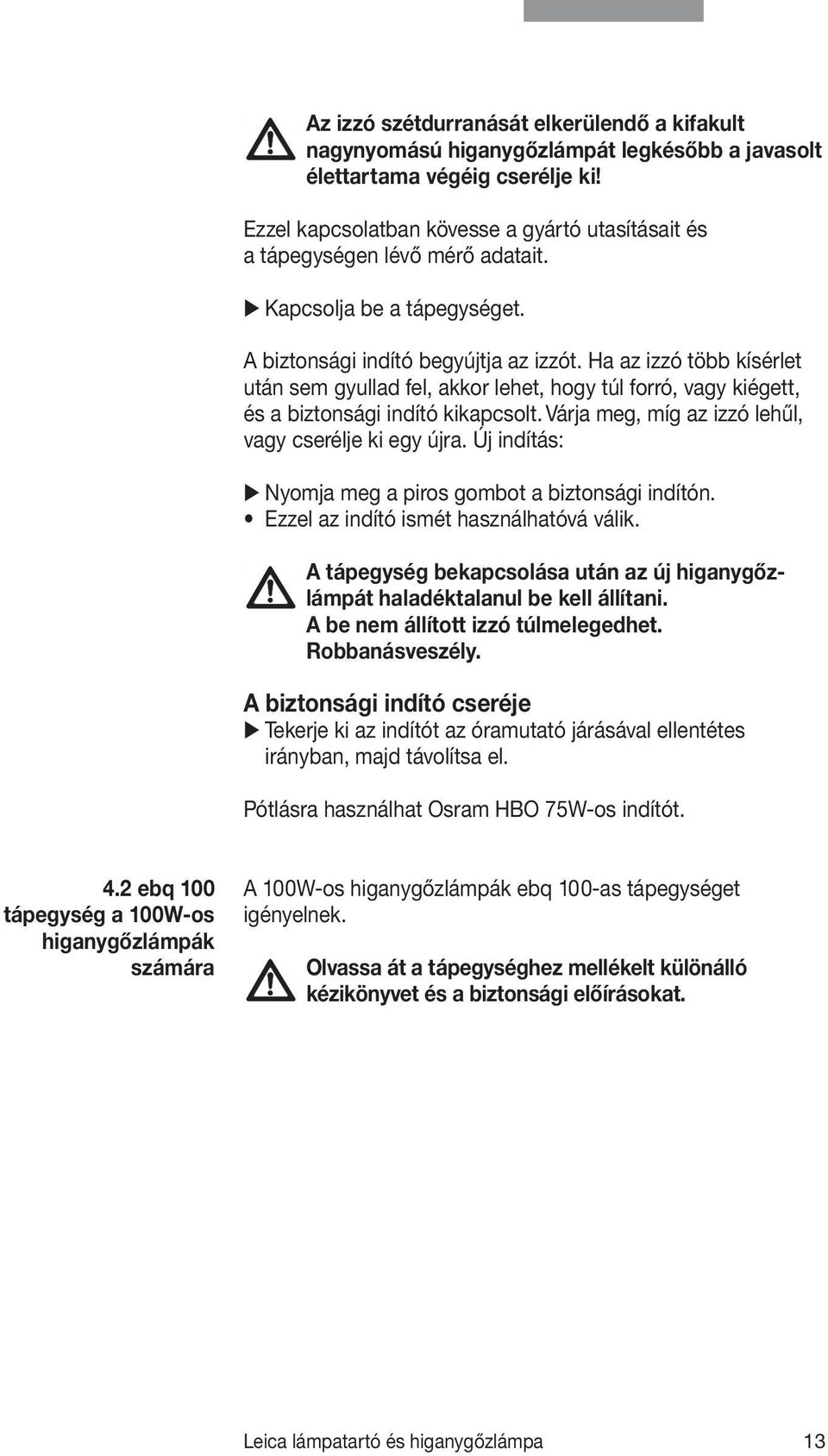

13 Az izzó szétdurranását elkerülendő a kifakult nagynyomású higanygőzlámpát legkésőbb a javasolt élettartama végéig cserélje ki! Ezzel kapcsolatban kövesse a gyártó utasításait és a tápegységen lévő mérő adatait. Kapcsolja be a tápegységet. A biztonsági indító begyújtja az izzót. Ha az izzó több kísérlet után sem gyullad fel, akkor lehet, hogy túl forró, vagy kiégett, és a biztonsági indító kikapcsolt. Várja meg, míg az izzó lehűl, vagy cserélje ki egy újra. Új indítás: Nyomja meg a piros gombot a biztonsági indítón. Ezzel az indító ismét használhatóvá válik. A tápegység bekapcsolása után az új higanygőzlámpát haladéktalanul be kell állítani. A be nem állított izzó túlmelegedhet. Robbanásveszély. A biztonsági indító cseréje Tekerje ki az indítót az óramutató járásával ellentétes irányban, majd távolítsa el. Pótlásra használhat Osram HBO 75W-os indítót. 4.2 ebq 100 tápegység a 100W-os higanygőzlámpák számára A 100W-os higanygőzlámpák ebq 100-as tápegységet igényelnek. Olvassa át a tápegységhez mellékelt különálló kézikönyvet és a biztonsági előírásokat. Leica lámpatartó és higanygőzlámpa 13

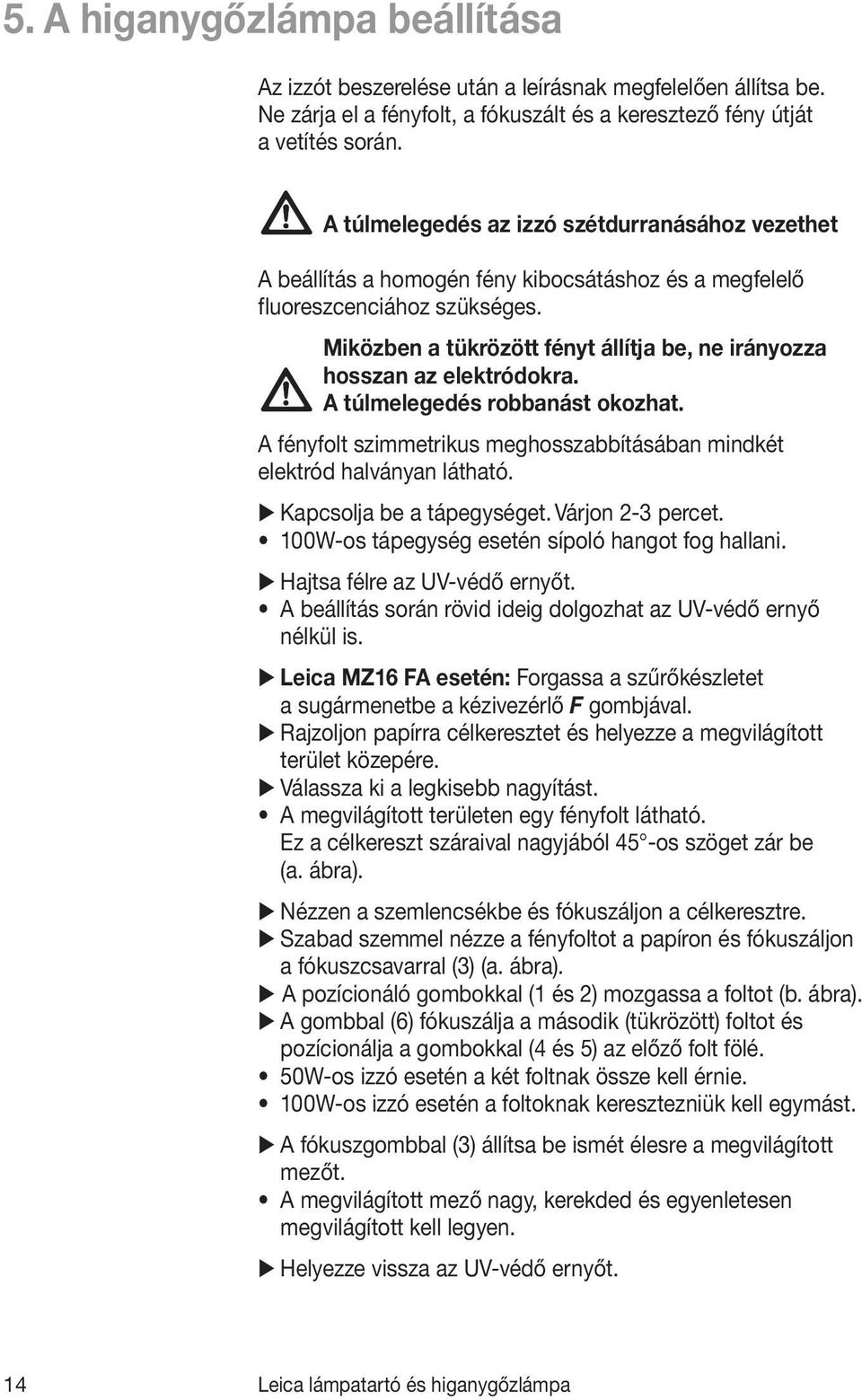

14 5. A higanygőzlámpa beállítása Az izzót beszerelése után a leírásnak megfelelően állítsa be. Ne zárja el a fényfolt, a fókuszált és a keresztező fény útját a vetítés során. A túlmelegedés az izzó szétdurranásához vezethet A beállítás a homogén fény kibocsátáshoz és a megfelelő fluoreszcenciához szükséges. Miközben a tükrözött fényt állítja be, ne irányozza hosszan az elektródokra. A túlmelegedés robbanást okozhat. A fényfolt szimmetrikus meghosszabbításában mindkét elektród halványan látható. Kapcsolja be a tápegységet. Várjon 2-3 percet. 100W-os tápegység esetén sípoló hangot fog hallani. Hajtsa félre az UV-védő ernyőt. A beállítás során rövid ideig dolgozhat az UV-védő ernyő nélkül is. Leica MZ16 FA esetén: Forgassa a szűrőkészletet a sugármenetbe a kézivezérlő F gombjával. Rajzoljon papírra célkeresztet és helyezze a megvilágított terület közepére. Válassza ki a legkisebb nagyítást. A megvilágított területen egy fényfolt látható. Ez a célkereszt száraival nagyjából 45 -os szöget zár be (a. ábra). Nézzen a szemlencsékbe és fókuszáljon a célkeresztre. Szabad szemmel nézze a fényfoltot a papíron és fókuszáljon a fókuszcsavarral (3) (a. ábra). A pozícionáló gombokkal (1 és 2) mozgassa a foltot (b. ábra). A gombbal (6) fókuszálja a második (tükrözött) foltot és pozícionálja a gombokkal (4 és 5) az előző folt fölé. 50W-os izzó esetén a két foltnak össze kell érnie. 100W-os izzó esetén a foltoknak keresztezniük kell egymást. A fókuszgombbal (3) állítsa be ismét élesre a megvilágított mezőt. A megvilágított mező nagy, kerekded és egyenletesen megvilágított kell legyen. Helyezze vissza az UV-védő ernyőt. 14 Leica lámpatartó és higanygőzlámpa

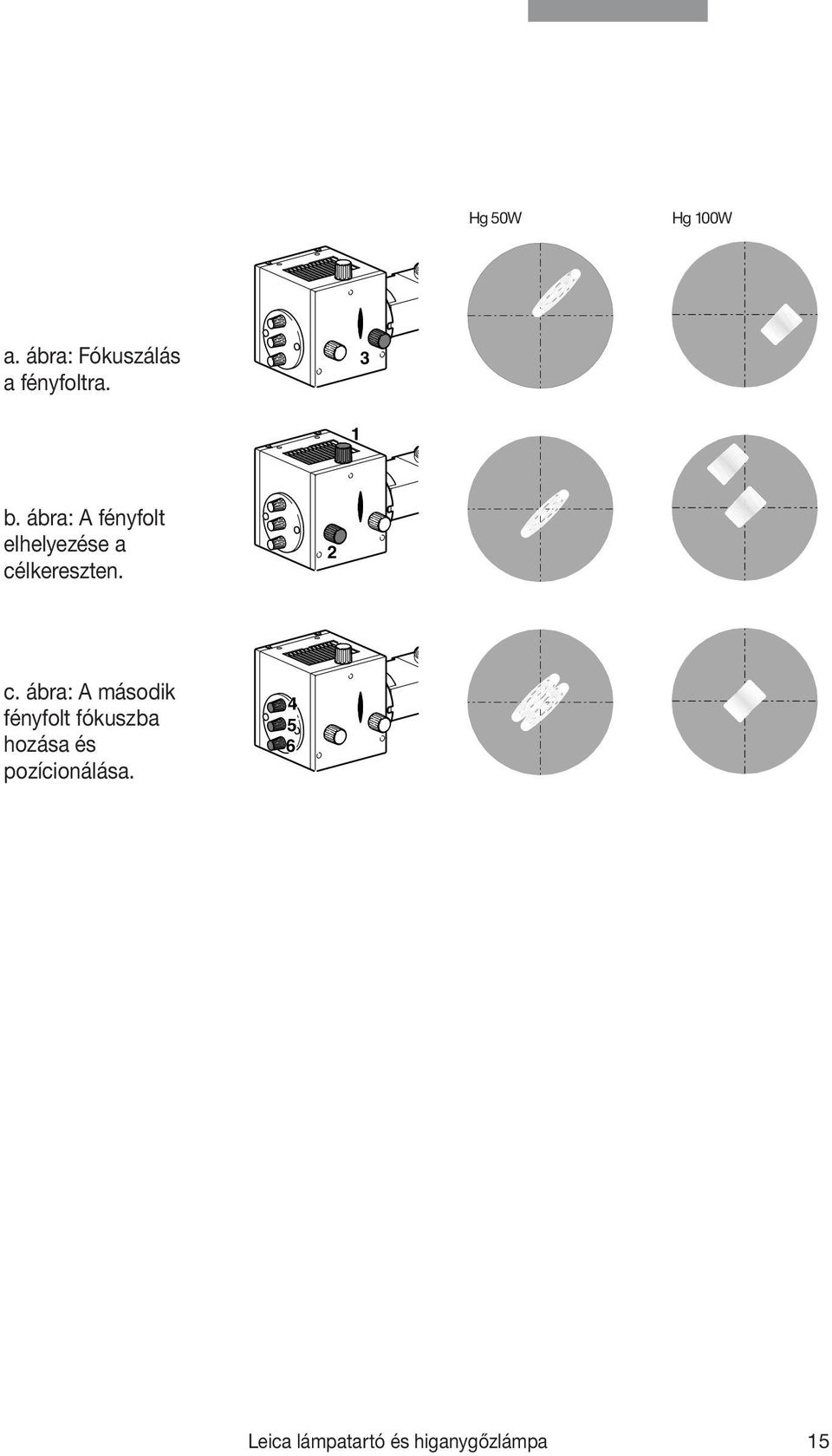

15 Hg 50W Hg 100W a. ábra: Fókuszálás a fényfoltra. 3 1 b. ábra: A fényfolt elhelyezése a célkereszten. 2 c. ábra: A második fényfolt fókuszba hozása és pozícionálása Leica lámpatartó és higanygőzlámpa 15
