1 Leica MZ16 F Felhasználói kézikönyv

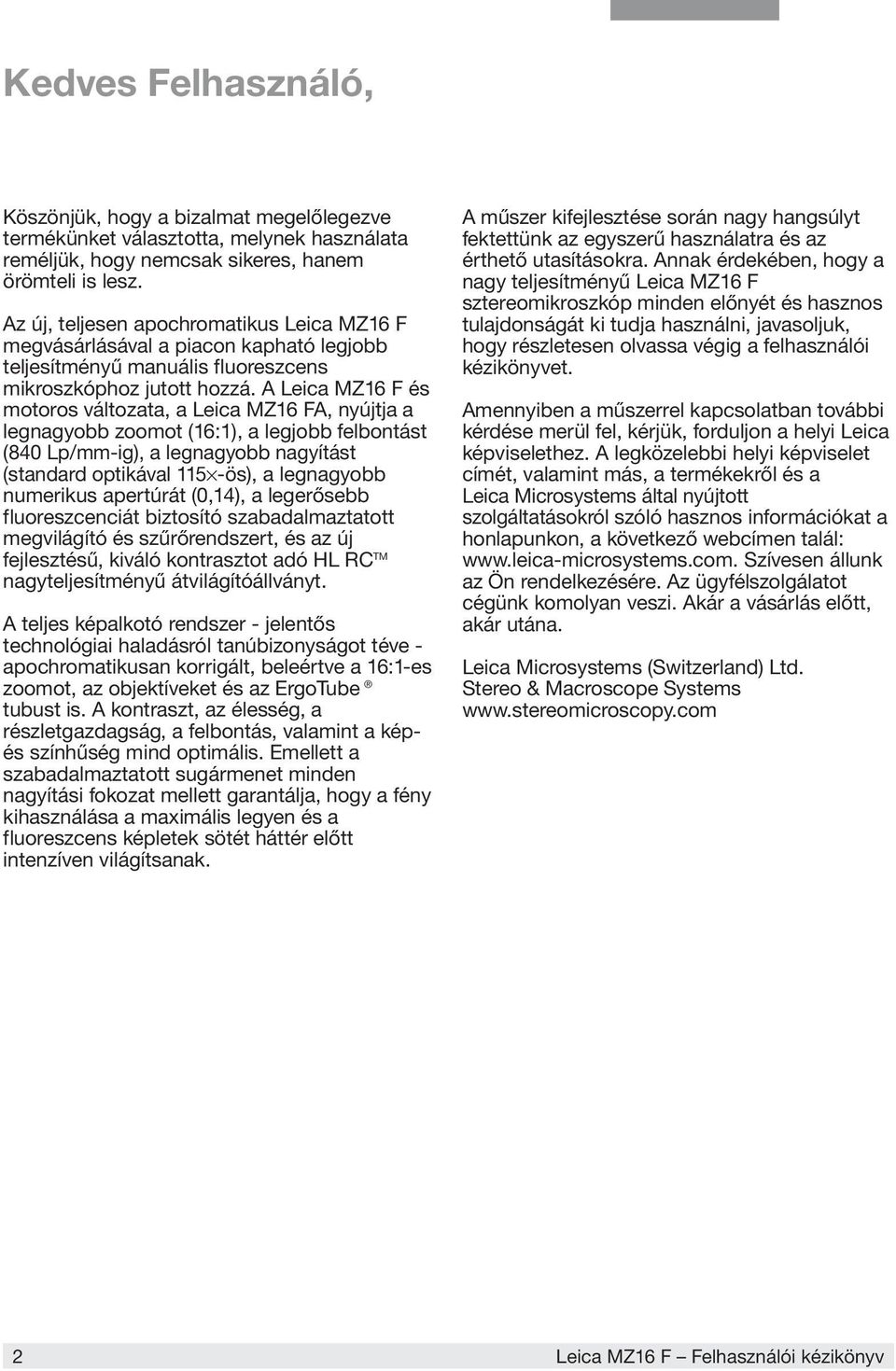

2 Kedves Felhasználó, Köszönjük, hogy a bizalmat megelőlegezve termékünket választotta, melynek használata reméljük, hogy nemcsak sikeres, hanem örömteli is lesz. Az új, teljesen apochromatikus Leica MZ16 F megvásárlásával a piacon kapható legjobb teljesítményű manuális fluoreszcens mikroszkóphoz jutott hozzá. A Leica MZ16 F és motoros változata, a Leica MZ16 FA, nyújtja a legnagyobb zoomot (16:1), a legjobb felbontást (840 Lp/mm-ig), a legnagyobb nagyítást (standard optikával 115 -ös), a legnagyobb numerikus apertúrát (0,14), a legerősebb fluoreszcenciát biztosító szabadalmaztatott megvilágító és szűrőrendszert, és az új fejlesztésű, kiváló kontrasztot adó HL RC TM nagyteljesítményű átvilágítóállványt. A teljes képalkotó rendszer - jelentős technológiai haladásról tanúbizonyságot téve - apochromatikusan korrigált, beleértve a 16:1-es zoomot, az objektíveket és az ErgoTube tubust is. A kontraszt, az élesség, a részletgazdagság, a felbontás, valamint a képés színhűség mind optimális. Emellett a szabadalmaztatott sugármenet minden nagyítási fokozat mellett garantálja, hogy a fény kihasználása a maximális legyen és a fluoreszcens képletek sötét háttér előtt intenzíven világítsanak. A műszer kifejlesztése során nagy hangsúlyt fektettünk az egyszerű használatra és az érthető utasításokra. Annak érdekében, hogy a nagy teljesítményű Leica MZ16 F sztereomikroszkóp minden előnyét és hasznos tulajdonságát ki tudja használni, javasoljuk, hogy részletesen olvassa végig a felhasználói kézikönyvet. Amennyiben a műszerrel kapcsolatban további kérdése merül fel, kérjük, forduljon a helyi Leica képviselethez. A legközelebbi helyi képviselet címét, valamint más, a termékekről és a Leica Microsystems által nyújtott szolgáltatásokról szóló hasznos információkat a honlapunkon, a következő webcímen talál: Szívesen állunk az Ön rendelkezésére. Az ügyfélszolgálatot cégünk komolyan veszi. Akár a vásárlás előtt, akár utána. Leica Microsystems (Switzerland) Ltd. Stereo & Macroscope Systems Leica 2 MZ16 F Felhasználói kézikönyv Leica MZ16 F Felhasználói kézikönyv 2

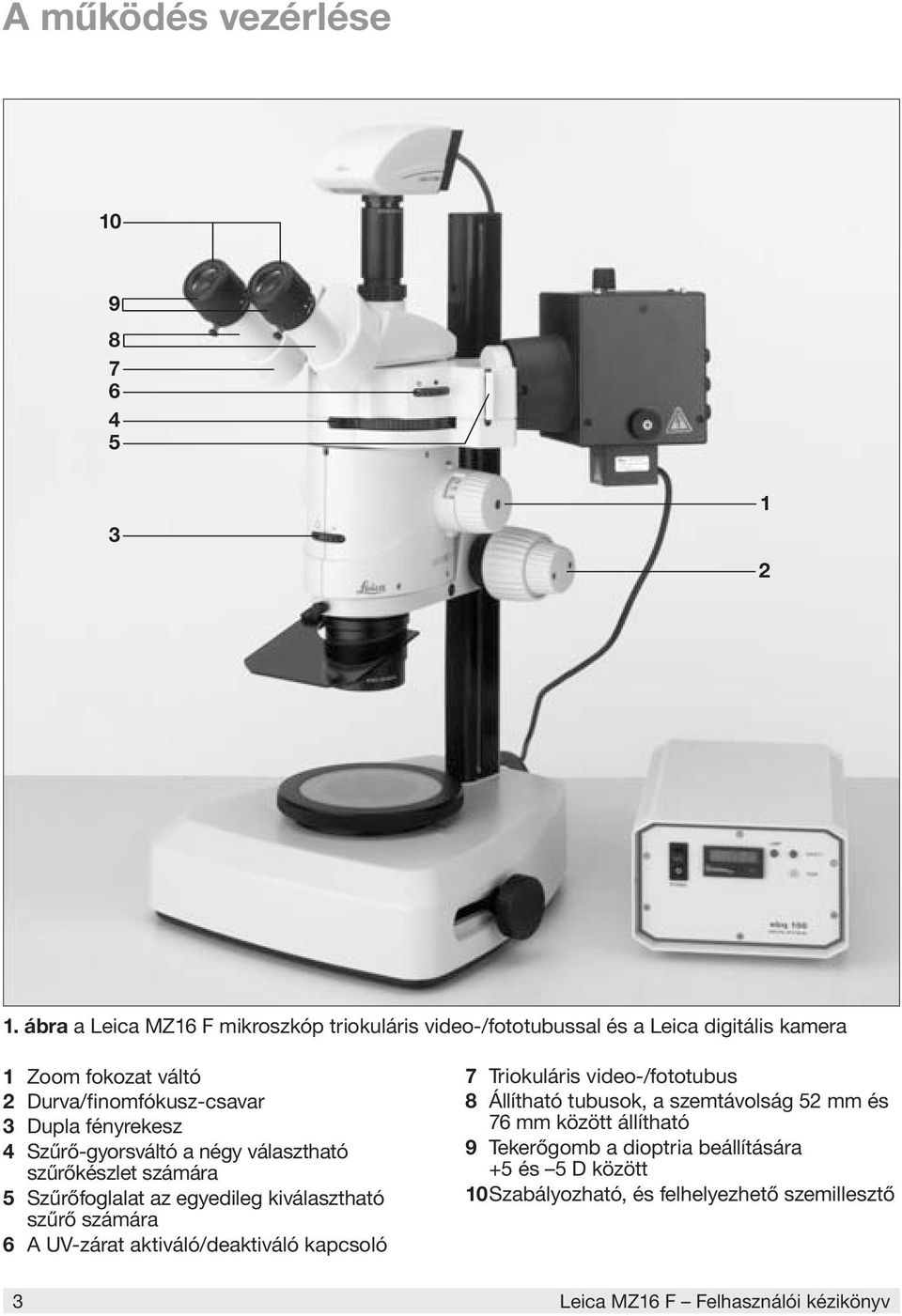

3 A működés vezérlése ábra a Leica MZ16 F mikroszkóp triokuláris video-/fototubussal és a Leica digitális kamera 1 Zoom fokozat váltó 2 Durva/finomfókusz-csavar 3 Dupla fényrekesz 4 Szűrő-gyorsváltó a négy választható szűrőkészlet számára 5 Szűrőfoglalat az egyedileg kiválasztható szűrő számára 6 A UV-zárat aktiváló/deaktiváló kapcsoló 7 Triokuláris video-/fototubus 8 Állítható tubusok, a szemtávolság 52 mm és 76 mm között állítható 9 Tekerőgomb a dioptria beállítására +5 és 5 D között 10Szabályozható, és felhelyezhető szemillesztő 3 Leica MZ16 F Felhasználói kézikönyv

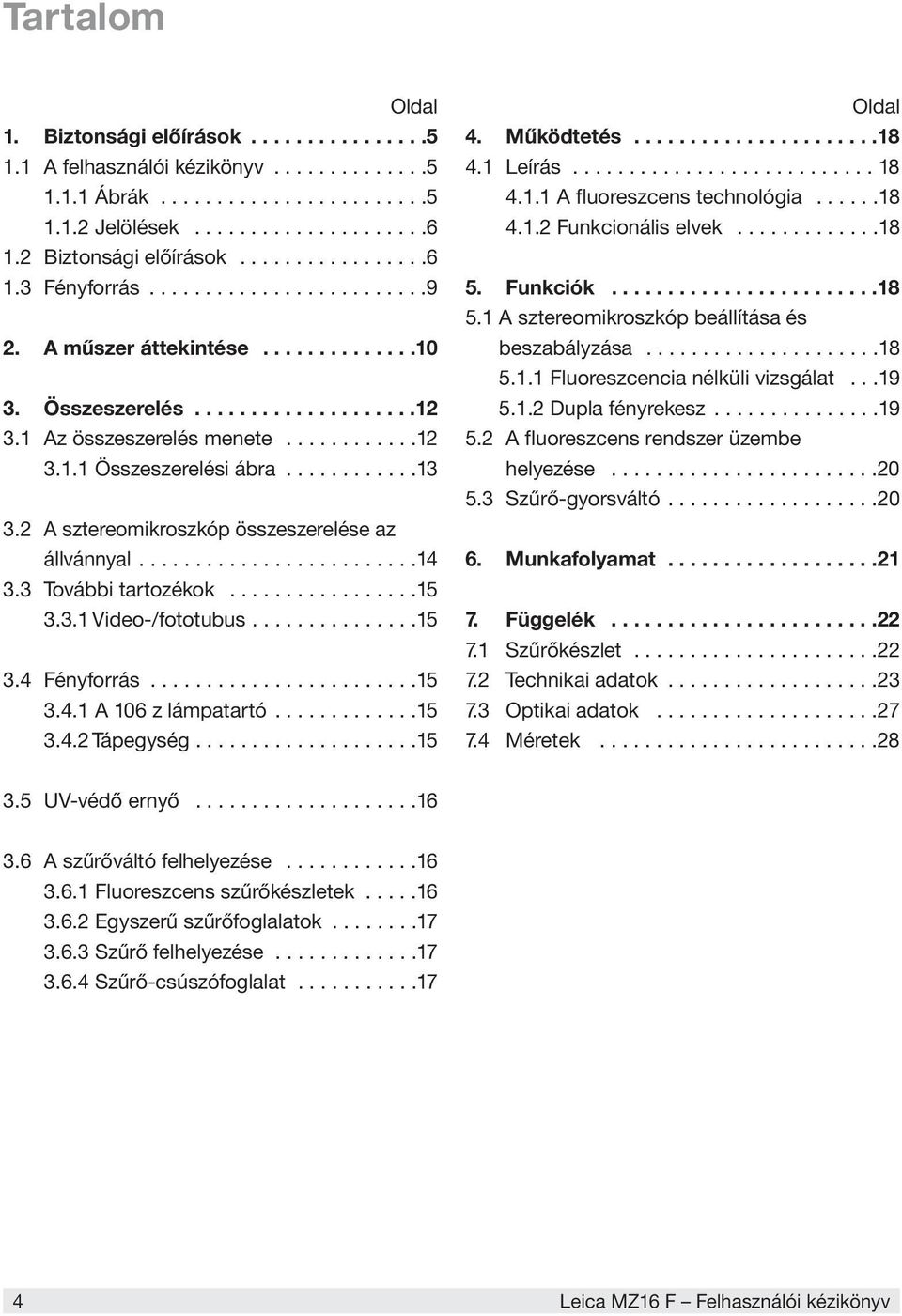

4 Tartalom Oldal 1. Biztonsági előírások A felhasználói kézikönyv Ábrák Jelölések Biztonsági előírások Fényforrás A műszer áttekintése Összeszerelés Az összeszerelés menete Összeszerelési ábra A sztereomikroszkóp összeszerelése az állvánnyal További tartozékok Video-/fototubus Fényforrás A 106 z lámpatartó Tápegység Oldal 4. Működtetés Leírás A fluoreszcens technológia Funkcionális elvek Funkciók A sztereomikroszkóp beállítása és beszabályzása Fluoreszcencia nélküli vizsgálat Dupla fényrekesz A fluoreszcens rendszer üzembe helyezése Szűrő-gyorsváltó Munkafolyamat Függelék Szűrőkészlet Technikai adatok Optikai adatok Méretek UV-védő ernyő A szűrőváltó felhelyezése Fluoreszcens szűrőkészletek Egyszerű szűrőfoglalatok Szűrő felhelyezése Szűrő-csúszófoglalat Leica MZ16 F Felhasználói kézikönyv

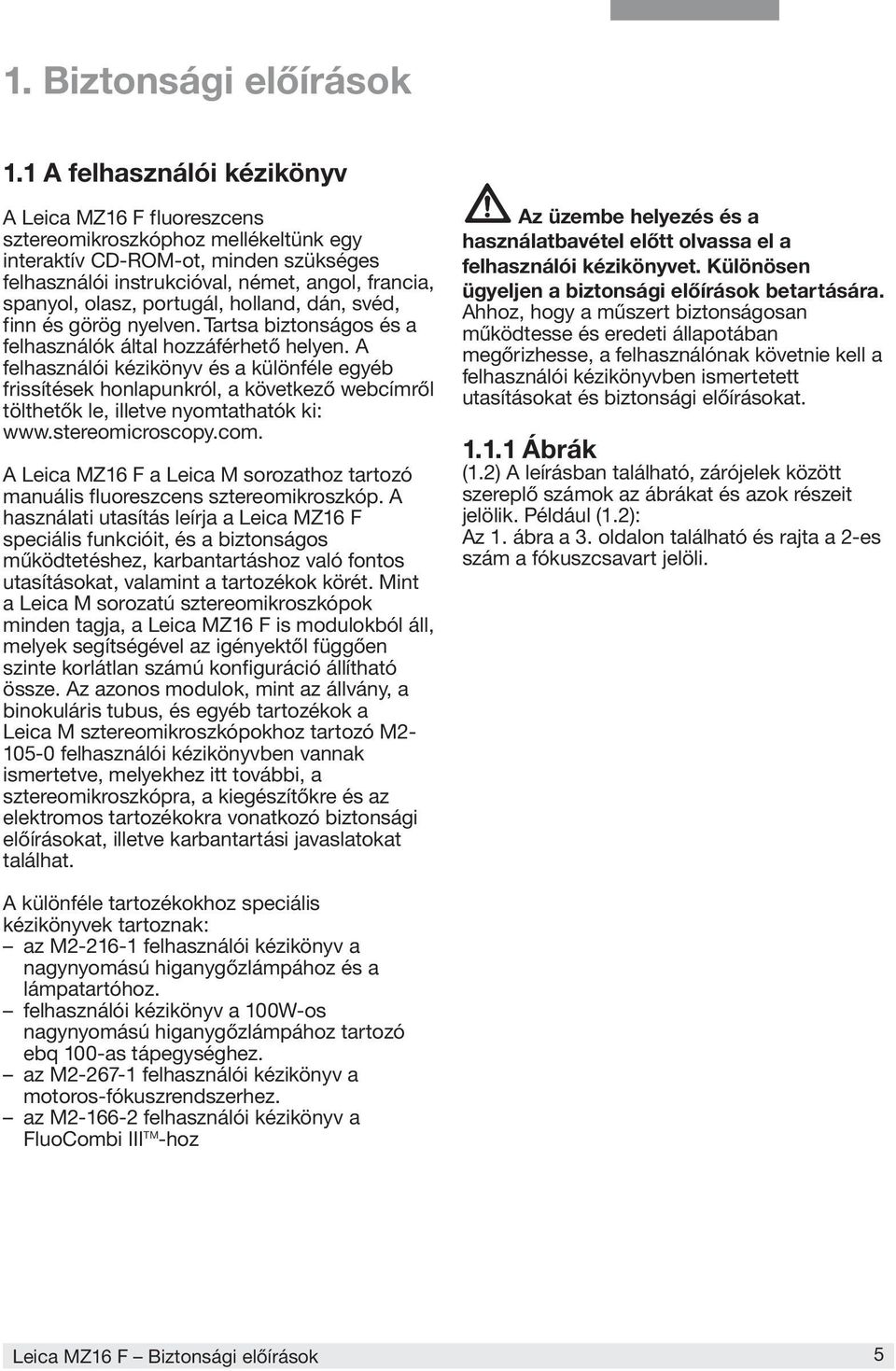

5 1. Biztonsági előírások 1.1 A felhasználói kézikönyv A Leica MZ16 F fluoreszcens sztereomikroszkóphoz mellékeltünk egy interaktív CD-ROM-ot, minden szükséges felhasználói instrukcióval, német, angol, francia, spanyol, olasz, portugál, holland, dán, svéd, finn és görög nyelven. Tartsa biztonságos és a felhasználók által hozzáférhető helyen. A felhasználói kézikönyv és a különféle egyéb frissítések honlapunkról, a következő webcímről tölthetők le, illetve nyomtathatók ki: A Leica MZ16 F a Leica M sorozathoz tartozó manuális fluoreszcens sztereomikroszkóp. A használati utasítás leírja a Leica MZ16 F speciális funkcióit, és a biztonságos működtetéshez, karbantartáshoz való fontos utasításokat, valamint a tartozékok körét. Mint a Leica M sorozatú sztereomikroszkópok minden tagja, a Leica MZ16 F is modulokból áll, melyek segítségével az igényektől függően szinte korlátlan számú konfiguráció állítható össze. Az azonos modulok, mint az állvány, a binokuláris tubus, és egyéb tartozékok a Leica M sztereomikroszkópokhoz tartozó M felhasználói kézikönyvben vannak ismertetve, melyekhez itt további, a sztereomikroszkópra, a kiegészítőkre és az elektromos tartozékokra vonatkozó biztonsági előírásokat, illetve karbantartási javaslatokat találhat. Az üzembe helyezés és a használatbavétel előtt olvassa el a felhasználói kézikönyvet. Különösen ügyeljen a biztonsági előírások betartására. Ahhoz, hogy a műszert biztonságosan működtesse és eredeti állapotában megőrizhesse, a felhasználónak követnie kell a felhasználói kézikönyvben ismertetett utasításokat és biztonsági előírásokat Ábrák (1.2) A leírásban található, zárójelek között szereplő számok az ábrákat és azok részeit jelölik. Például (1.2): Az 1. ábra a 3. oldalon található és rajta a 2-es szám a fókuszcsavart jelöli. A különféle tartozékokhoz speciális kézikönyvek tartoznak: az M felhasználói kézikönyv a nagynyomású higanygőzlámpához és a lámpatartóhoz. felhasználói kézikönyv a 100W-os nagynyomású higanygőzlámpához tartozó ebq 100-as tápegységhez. az M felhasználói kézikönyv a motoros-fókuszrendszerhez. az M felhasználói kézikönyv a FluoCombi III TM -hoz Leica MZ16 F Felhasználói Biztonsági előírások kézikönyv 5

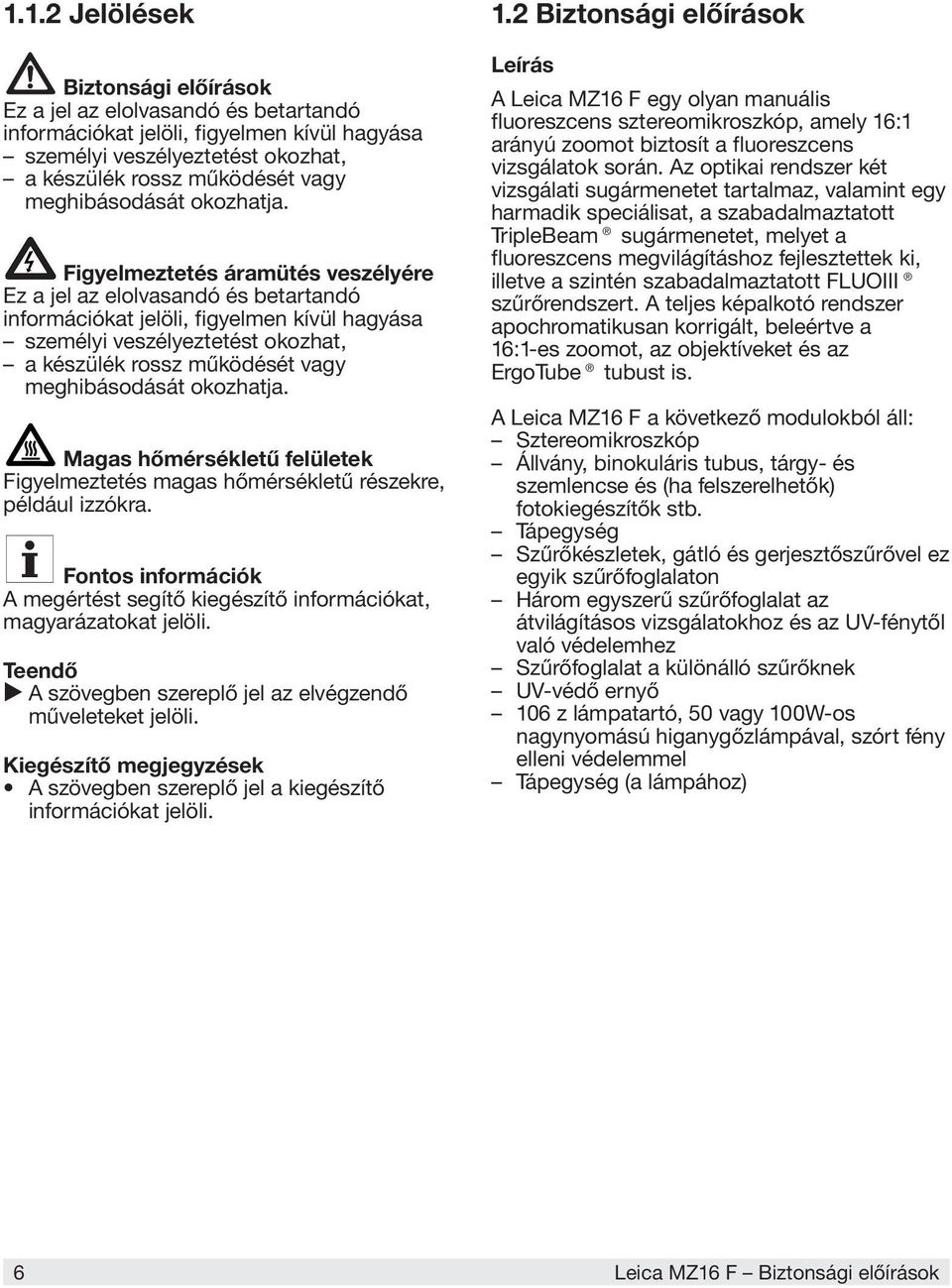

6 1.1.2 Jelölések Biztonsági előírások Ez a jel az elolvasandó és betartandó információkat jelöli, figyelmen kívül hagyása személyi veszélyeztetést okozhat, a készülék rossz működését vagy meghibásodását okozhatja. Figyelmeztetés áramütés veszélyére Ez a jel az elolvasandó és betartandó információkat jelöli, figyelmen kívül hagyása személyi veszélyeztetést okozhat, a készülék rossz működését vagy meghibásodását okozhatja. Magas hőmérsékletű felületek Figyelmeztetés magas hőmérsékletű részekre, például izzókra. Fontos információk A megértést segítő kiegészítő információkat, magyarázatokat jelöli. Teendő A szövegben szereplő jel az elvégzendő műveleteket jelöli. Kiegészítő megjegyzések A szövegben szereplő jel a kiegészítő információkat jelöli. 1.2 Biztonsági előírások Leírás A Leica MZ16 F egy olyan manuális fluoreszcens sztereomikroszkóp, amely 16:1 arányú zoomot biztosít a fluoreszcens vizsgálatok során. Az optikai rendszer két vizsgálati sugármenetet tartalmaz, valamint egy harmadik speciálisat, a szabadalmaztatott TripleBeam sugármenetet, melyet a fluoreszcens megvilágításhoz fejlesztettek ki, illetve a szintén szabadalmaztatott FLUOIII szűrőrendszert. A teljes képalkotó rendszer apochromatikusan korrigált, beleértve a 16:1-es zoomot, az objektíveket és az ErgoTube tubust is. A Leica MZ16 F a következő modulokból áll: Sztereomikroszkóp Állvány, binokuláris tubus, tárgy- és szemlencse és (ha felszerelhetők) fotokiegészítők stb. Tápegység Szűrőkészletek, gátló és gerjesztőszűrővel ez egyik szűrőfoglalaton Három egyszerű szűrőfoglalat az átvilágításos vizsgálatokhoz és az UV-fénytől való védelemhez Szűrőfoglalat a különálló szűrőknek UV-védő ernyő 106 z lámpatartó, 50 vagy 100W-os nagynyomású higanygőzlámpával, szórt fény elleni védelemmel Tápegység (a lámpához) 6 Leica MZ16 F Biztonsági előírások

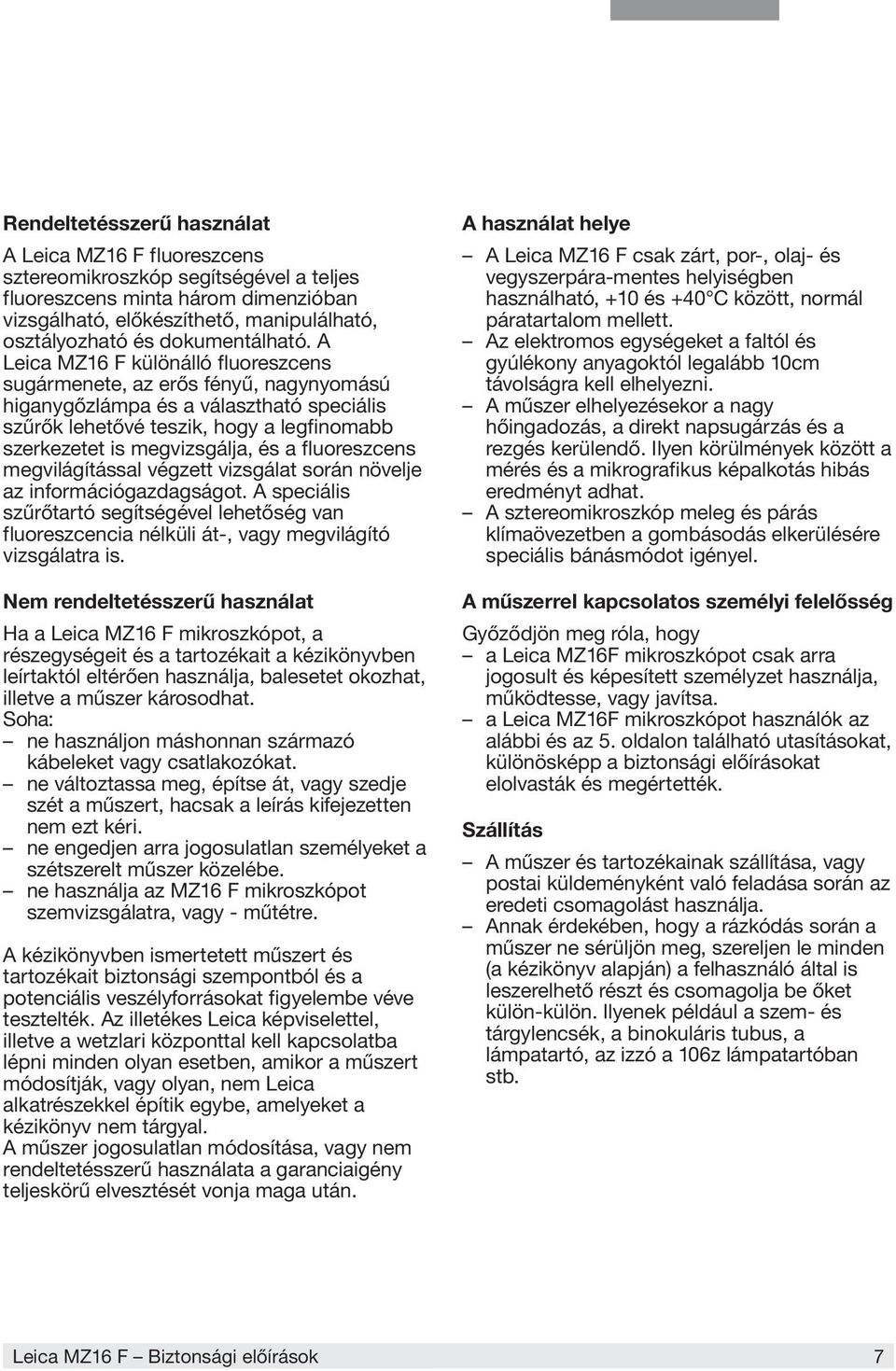

7 Rendeltetésszerű használat A Leica MZ16 F fluoreszcens sztereomikroszkóp segítségével a teljes fluoreszcens minta három dimenzióban vizsgálható, előkészíthető, manipulálható, osztályozható és dokumentálható. A Leica MZ16 F különálló fluoreszcens sugármenete, az erős fényű, nagynyomású higanygőzlámpa és a választható speciális szűrők lehetővé teszik, hogy a legfinomabb szerkezetet is megvizsgálja, és a fluoreszcens megvilágítással végzett vizsgálat során növelje az információgazdagságot. A speciális szűrőtartó segítségével lehetőség van fluoreszcencia nélküli át-, vagy megvilágító vizsgálatra is. Nem rendeltetésszerű használat Ha a Leica MZ16 F mikroszkópot, a részegységeit és a tartozékait a kézikönyvben leírtaktól eltérően használja, balesetet okozhat, illetve a műszer károsodhat. Soha: ne használjon máshonnan származó kábeleket vagy csatlakozókat. ne változtassa meg, építse át, vagy szedje szét a műszert, hacsak a leírás kifejezetten nem ezt kéri. ne engedjen arra jogosulatlan személyeket a szétszerelt műszer közelébe. ne használja az MZ16 F mikroszkópot szemvizsgálatra, vagy - műtétre. A kézikönyvben ismertetett műszert és tartozékait biztonsági szempontból és a potenciális veszélyforrásokat figyelembe véve tesztelték. Az illetékes Leica képviselettel, illetve a wetzlari központtal kell kapcsolatba lépni minden olyan esetben, amikor a műszert módosítják, vagy olyan, nem Leica alkatrészekkel építik egybe, amelyeket a kézikönyv nem tárgyal. A műszer jogosulatlan módosítása, vagy nem rendeltetésszerű használata a garanciaigény teljeskörű elvesztését vonja maga után. A használat helye A Leica MZ16 F csak zárt, por-, olaj- és vegyszerpára-mentes helyiségben használható, +10 és +40 C között, normál páratartalom mellett. Az elektromos egységeket a faltól és gyúlékony anyagoktól legalább 10cm távolságra kell elhelyezni. A műszer elhelyezésekor a nagy hőingadozás, a direkt napsugárzás és a rezgés kerülendő. Ilyen körülmények között a mérés és a mikrografikus képalkotás hibás eredményt adhat. A sztereomikroszkóp meleg és párás klímaövezetben a gombásodás elkerülésére speciális bánásmódot igényel. A műszerrel kapcsolatos személyi felelősség Győződjön meg róla, hogy a Leica MZ16F mikroszkópot csak arra jogosult és képesített személyzet használja, működtesse, vagy javítsa. a Leica MZ16F mikroszkópot használók az alábbi és az 5. oldalon található utasításokat, különösképp a biztonsági előírásokat elolvasták és megértették. Szállítás A műszer és tartozékainak szállítása, vagy postai küldeményként való feladása során az eredeti csomagolást használja. Annak érdekében, hogy a rázkódás során a műszer ne sérüljön meg, szereljen le minden (a kézikönyv alapján) a felhasználó által is leszerelhető részt és csomagolja be őket külön-külön. Ilyenek például a szem- és tárgylencsék, a binokuláris tubus, a lámpatartó, az izzó a 106z lámpatartóban stb. Leica MZ16 F Felhasználói Biztonsági előírások kézikönyv 7

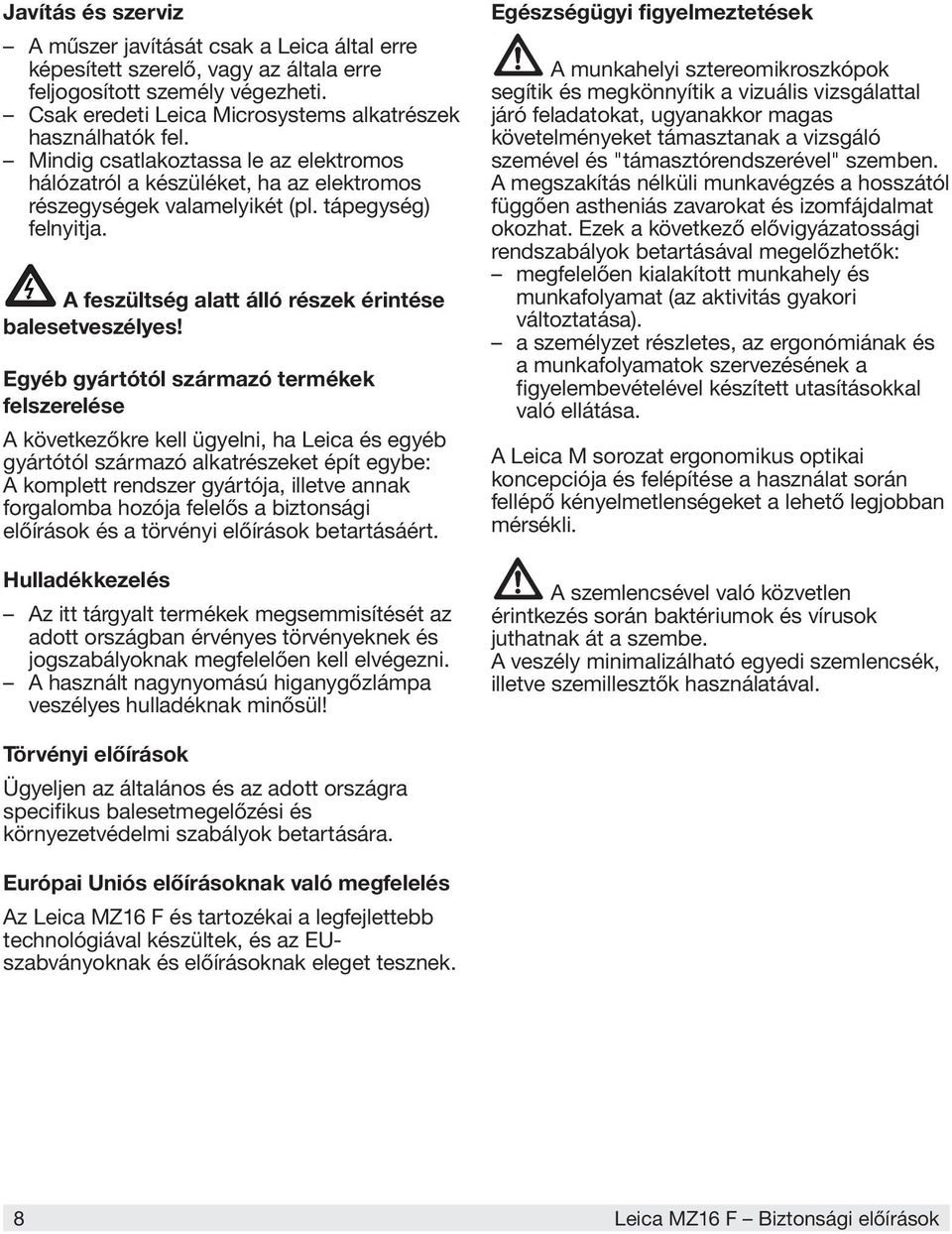

8 Javítás és szerviz A műszer javítását csak a Leica által erre képesített szerelő, vagy az általa erre feljogosított személy végezheti. Csak eredeti Leica Microsystems alkatrészek használhatók fel. Mindig csatlakoztassa le az elektromos hálózatról a készüléket, ha az elektromos részegységek valamelyikét (pl. tápegység) felnyitja. A feszültség alatt álló részek érintése balesetveszélyes! Egyéb gyártótól származó termékek felszerelése A következőkre kell ügyelni, ha Leica és egyéb gyártótól származó alkatrészeket épít egybe: A komplett rendszer gyártója, illetve annak forgalomba hozója felelős a biztonsági előírások és a törvényi előírások betartásáért. Hulladékkezelés Az itt tárgyalt termékek megsemmisítését az adott országban érvényes törvényeknek és jogszabályoknak megfelelően kell elvégezni. A használt nagynyomású higanygőzlámpa veszélyes hulladéknak minősül! Egészségügyi figyelmeztetések A munkahelyi sztereomikroszkópok segítik és megkönnyítik a vizuális vizsgálattal járó feladatokat, ugyanakkor magas követelményeket támasztanak a vizsgáló szemével és "támasztórendszerével" szemben. A megszakítás nélküli munkavégzés a hosszától függően astheniás zavarokat és izomfájdalmat okozhat. Ezek a következő elővigyázatossági rendszabályok betartásával megelőzhetők: megfelelően kialakított munkahely és munkafolyamat (az aktivitás gyakori változtatása). a személyzet részletes, az ergonómiának és a munkafolyamatok szervezésének a figyelembevételével készített utasításokkal való ellátása. A Leica M sorozat ergonomikus optikai koncepciója és felépítése a használat során fellépő kényelmetlenségeket a lehető legjobban mérsékli. A szemlencsével való közvetlen érintkezés során baktériumok és vírusok juthatnak át a szembe. A veszély minimalizálható egyedi szemlencsék, illetve szemillesztők használatával. Törvényi előírások Ügyeljen az általános és az adott országra specifikus balesetmegelőzési és környezetvédelmi szabályok betartására. Európai Uniós előírásoknak való megfelelés Az Leica MZ16 F és tartozékai a legfejlettebb technológiával készültek, és az EUszabványoknak és előírásoknak eleget tesznek. 8 Leica MZ16 F Biztonsági előírások

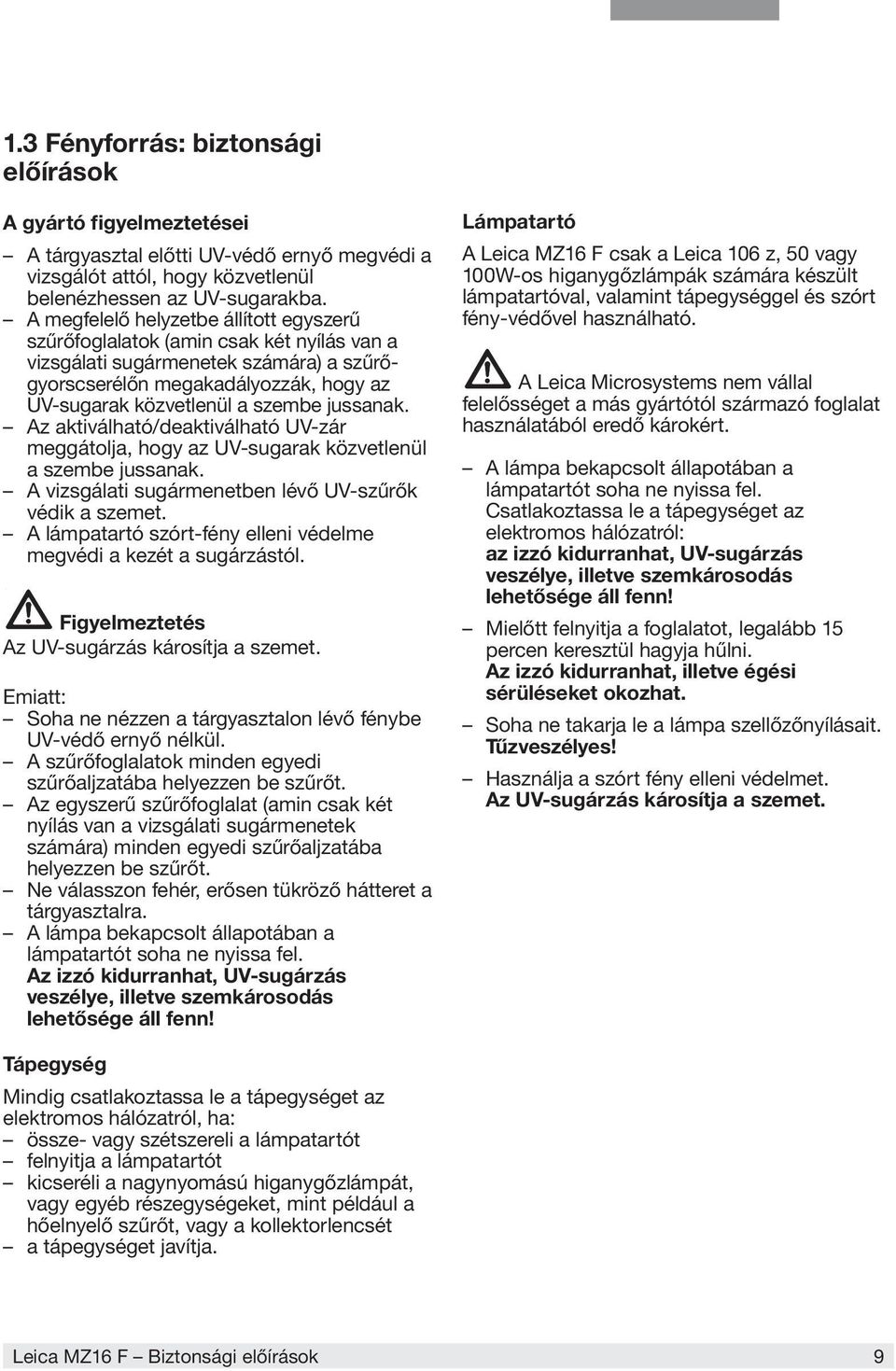

9 1.3 Fényforrás: biztonsági előírások A gyártó figyelmeztetései A tárgyasztal előtti UV-védő ernyő megvédi a vizsgálót attól, hogy közvetlenül belenézhessen az UV-sugarakba. A megfelelő helyzetbe állított egyszerű szűrőfoglalatok (amin csak két nyílás van a vizsgálati sugármenetek számára) a szűrőgyorscserélőn megakadályozzák, hogy az UV-sugarak közvetlenül a szembe jussanak. Az aktiválható/deaktiválható UV-zár meggátolja, hogy az UV-sugarak közvetlenül a szembe jussanak. A vizsgálati sugármenetben lévő UV-szűrők védik a szemet. A lámpatartó szórt-fény elleni védelme megvédi a kezét a sugárzástól. Figyelmeztetés Az UV-sugárzás károsítja a szemet. Emiatt: Soha ne nézzen a tárgyasztalon lévő fénybe UV-védő ernyő nélkül. A szűrőfoglalatok minden egyedi szűrőaljzatába helyezzen be szűrőt. Az egyszerű szűrőfoglalat (amin csak két nyílás van a vizsgálati sugármenetek számára) minden egyedi szűrőaljzatába helyezzen be szűrőt. Ne válasszon fehér, erősen tükröző hátteret a tárgyasztalra. A lámpa bekapcsolt állapotában a lámpatartót soha ne nyissa fel. Az izzó kidurranhat, UV-sugárzás veszélye, illetve szemkárosodás lehetősége áll fenn! Lámpatartó A Leica MZ16 F csak a Leica 106 z, 50 vagy 100W-os higanygőzlámpák számára készült lámpatartóval, valamint tápegységgel és szórt fény-védővel használható. A Leica Microsystems nem vállal felelősséget a más gyártótól származó foglalat használatából eredő károkért. A lámpa bekapcsolt állapotában a lámpatartót soha ne nyissa fel. Csatlakoztassa le a tápegységet az elektromos hálózatról: az izzó kidurranhat, UV-sugárzás veszélye, illetve szemkárosodás lehetősége áll fenn! Mielőtt felnyitja a foglalatot, legalább 15 percen keresztül hagyja hűlni. Az izzó kidurranhat, illetve égési sérüléseket okozhat. Soha ne takarja le a lámpa szellőzőnyílásait. Tűzveszélyes! Használja a szórt fény elleni védelmet. Az UV-sugárzás károsítja a szemet. Tápegység Mindig csatlakoztassa le a tápegységet az elektromos hálózatról, ha: össze- vagy szétszereli a lámpatartót felnyitja a lámpatartót kicseréli a nagynyomású higanygőzlámpát, vagy egyéb részegységeket, mint például a hőelnyelő szűrőt, vagy a kollektorlencsét a tápegységet javítja. Leica MZ16 F Biztonsági előírások 9

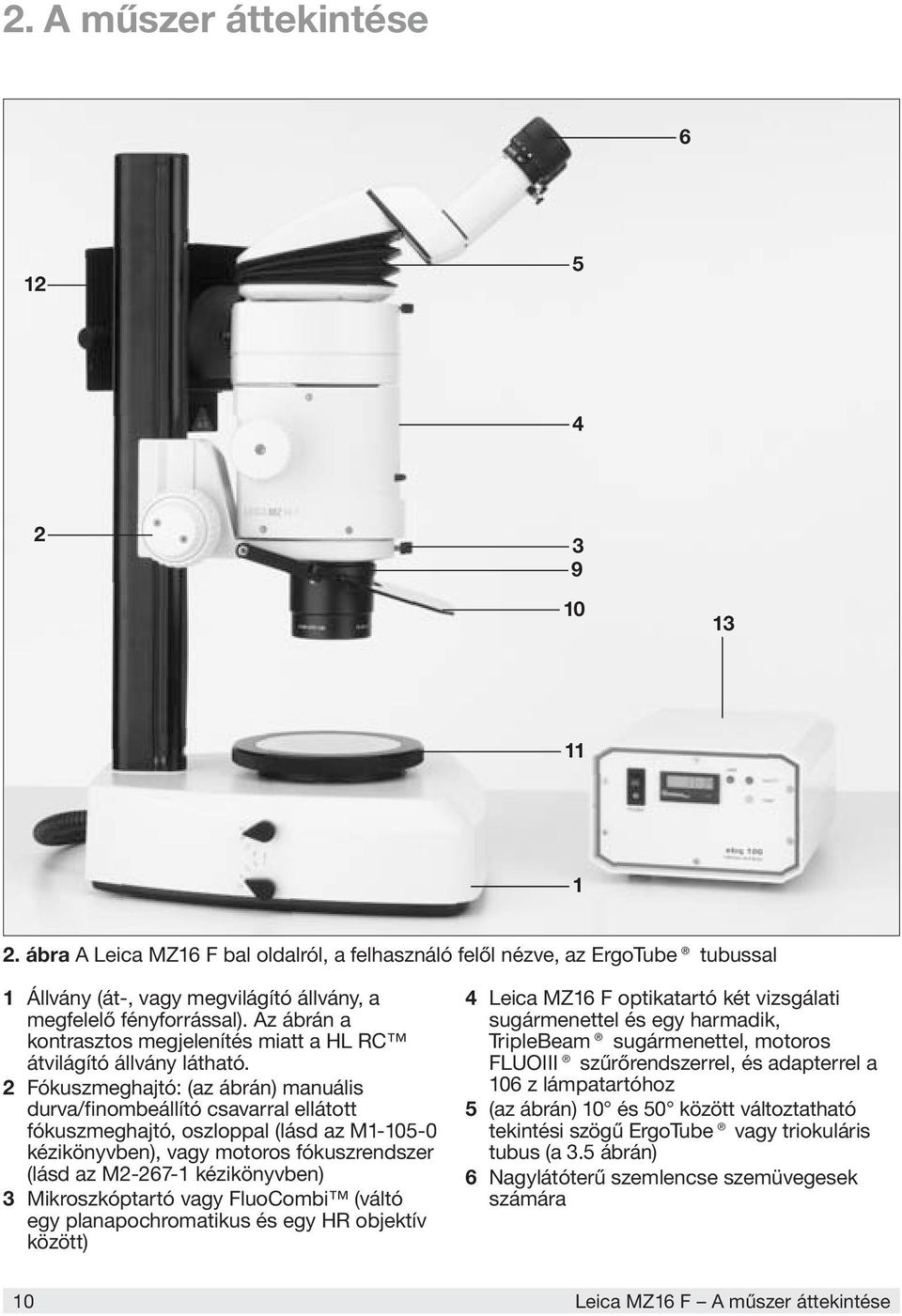

10 2. A műszer áttekintése ábra A Leica MZ16 F bal oldalról, a felhasználó felől nézve, az ErgoTube tubussal 1 Állvány (át-, vagy megvilágító állvány, a megfelelő fényforrással). Az ábrán a kontrasztos megjelenítés miatt a HL RC átvilágító állvány látható. 2 Fókuszmeghajtó: (az ábrán) manuális durva/finombeállító csavarral ellátott fókuszmeghajtó, oszloppal (lásd az M kézikönyvben), vagy motoros fókuszrendszer (lásd az M kézikönyvben) 3 Mikroszkóptartó vagy FluoCombi (váltó egy planapochromatikus és egy HR objektív között) 4 Leica MZ16 F optikatartó két vizsgálati sugármenettel és egy harmadik, TripleBeam sugármenettel, motoros FLUOIII szűrőrendszerrel, és adapterrel a 106 z lámpatartóhoz 5 (az ábrán) 10 és 50 között változtatható tekintési szögű ErgoTube vagy triokuláris tubus (a 3.5 ábrán) 6 Nagylátóterű szemlencse szemüvegesek számára 10 Leica MZ16 F A műszer áttekintése

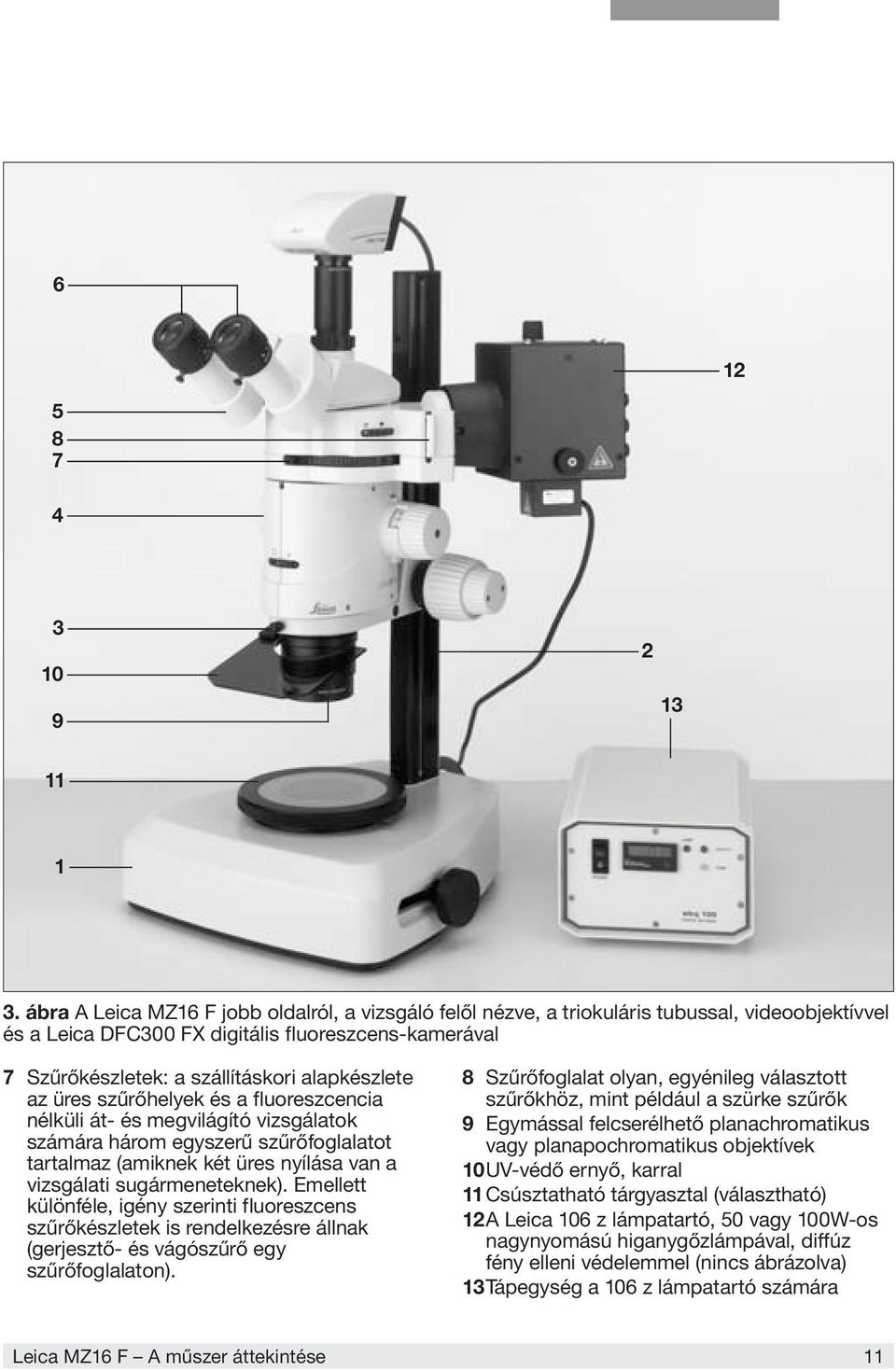

11 ábra A Leica MZ16 F jobb oldalról, a vizsgáló felől nézve, a triokuláris tubussal, videoobjektívvel és a Leica DFC300 FX digitális fluoreszcens-kamerával 7 Szűrőkészletek: a szállításkori alapkészlete az üres szűrőhelyek és a fluoreszcencia nélküli át- és megvilágító vizsgálatok számára három egyszerű szűrőfoglalatot tartalmaz (amiknek két üres nyílása van a vizsgálati sugármeneteknek). Emellett különféle, igény szerinti fluoreszcens szűrőkészletek is rendelkezésre állnak (gerjesztő- és vágószűrő egy szűrőfoglalaton). 8 Szűrőfoglalat olyan, egyénileg választott szűrőkhöz, mint például a szürke szűrők 9 Egymással felcserélhető planachromatikus vagy planapochromatikus objektívek 10UV-védő ernyő, karral 11 Csúsztatható tárgyasztal (választható) 12A Leica 106 z lámpatartó, 50 vagy 100W-os nagynyomású higanygőzlámpával, diffúz fény elleni védelemmel (nincs ábrázolva) 13Tápegység a 106 z lámpatartó számára Leica MZ16 F A műszer áttekintése 11

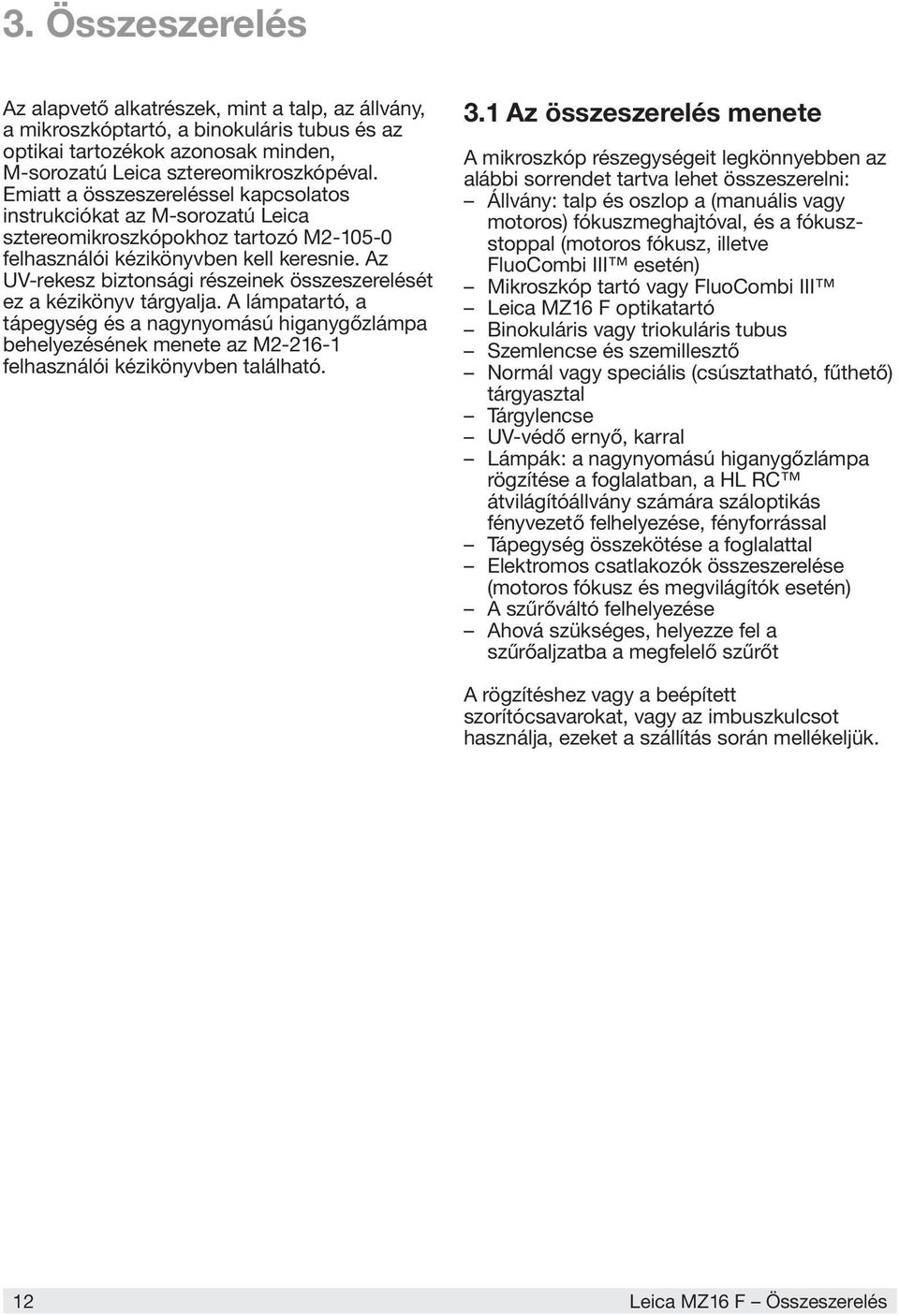

12 3. Összeszerelés Az alapvető alkatrészek, mint a talp, az állvány, a mikroszkóptartó, a binokuláris tubus és az optikai tartozékok azonosak minden, M-sorozatú Leica sztereomikroszkópéval. Emiatt a összeszereléssel kapcsolatos instrukciókat az M-sorozatú Leica sztereomikroszkópokhoz tartozó M felhasználói kézikönyvben kell keresnie. Az UV-rekesz biztonsági részeinek összeszerelését ez a kézikönyv tárgyalja. A lámpatartó, a tápegység és a nagynyomású higanygőzlámpa behelyezésének menete az M felhasználói kézikönyvben található. 3.1 Az összeszerelés menete A mikroszkóp részegységeit legkönnyebben az alábbi sorrendet tartva lehet összeszerelni: Állvány: talp és oszlop a (manuális vagy motoros) fókuszmeghajtóval, és a fókuszstoppal (motoros fókusz, illetve FluoCombi III esetén) Mikroszkóp tartó vagy FluoCombi III Leica MZ16 F optikatartó Binokuláris vagy triokuláris tubus Szemlencse és szemillesztő Normál vagy speciális (csúsztatható, fűthető) tárgyasztal Tárgylencse UV-védő ernyő, karral Lámpák: a nagynyomású higanygőzlámpa rögzítése a foglalatban, a HL RC átvilágítóállvány számára száloptikás fényvezető felhelyezése, fényforrással Tápegység összekötése a foglalattal Elektromos csatlakozók összeszerelése (motoros fókusz és megvilágítók esetén) A szűrőváltó felhelyezése Ahová szükséges, helyezze fel a szűrőaljzatba a megfelelő szűrőt A rögzítéshez vagy a beépített szorítócsavarokat, vagy az imbuszkulcsot használja, ezeket a szállítás során mellékeljük. 12 Leica MZ16 F Összeszerelés

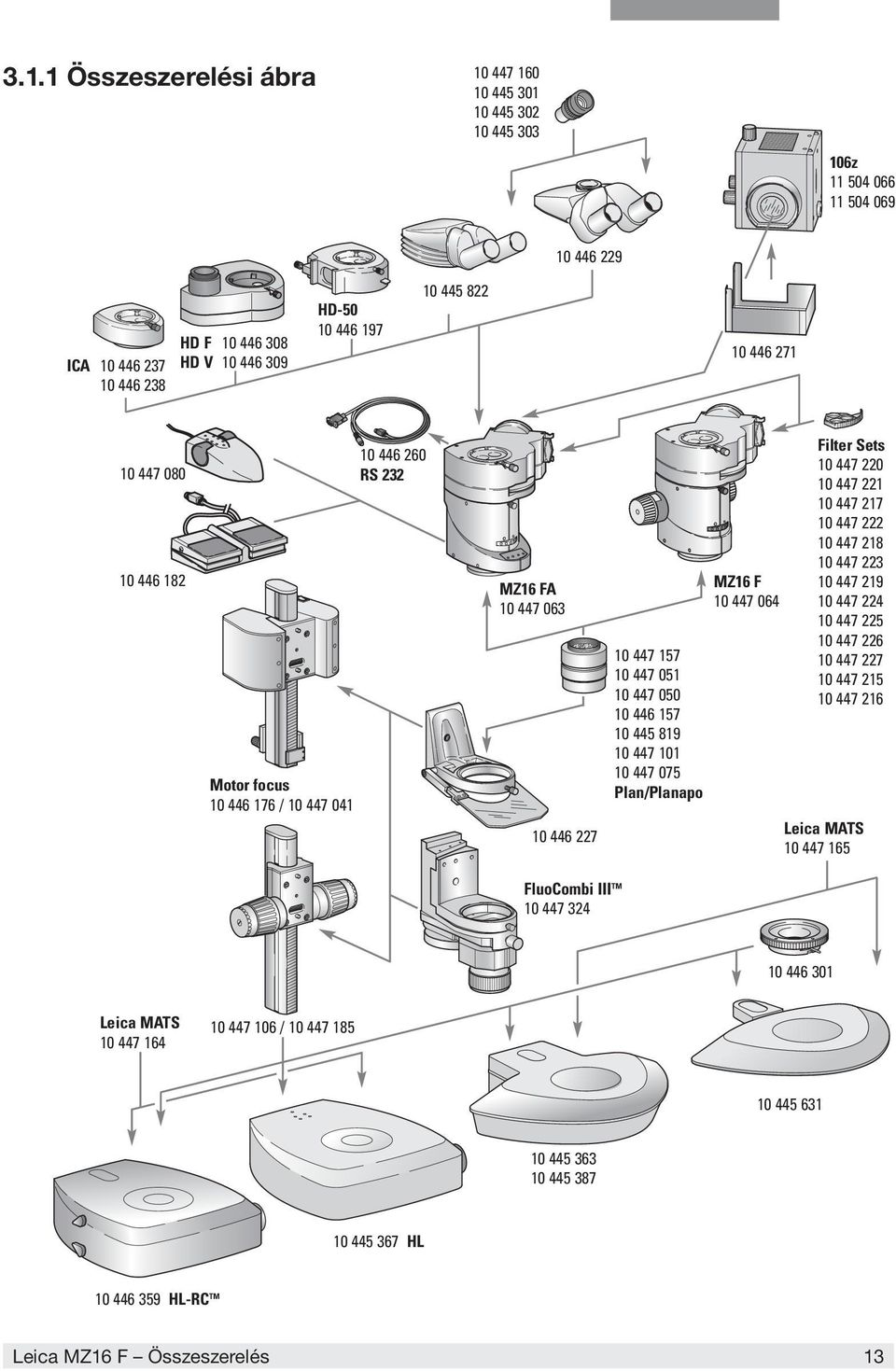

13 3.1.1 Összeszerelési ábra z ICA HD F HD V HD Motor focus / RS 232 MZ16 FA Plan/Planapo MZ16 F Filter Sets Leica MATS FluoCombi III TM Leica MATS / HL HL-RC TM Leica MZ16 F Összeszerelés 13

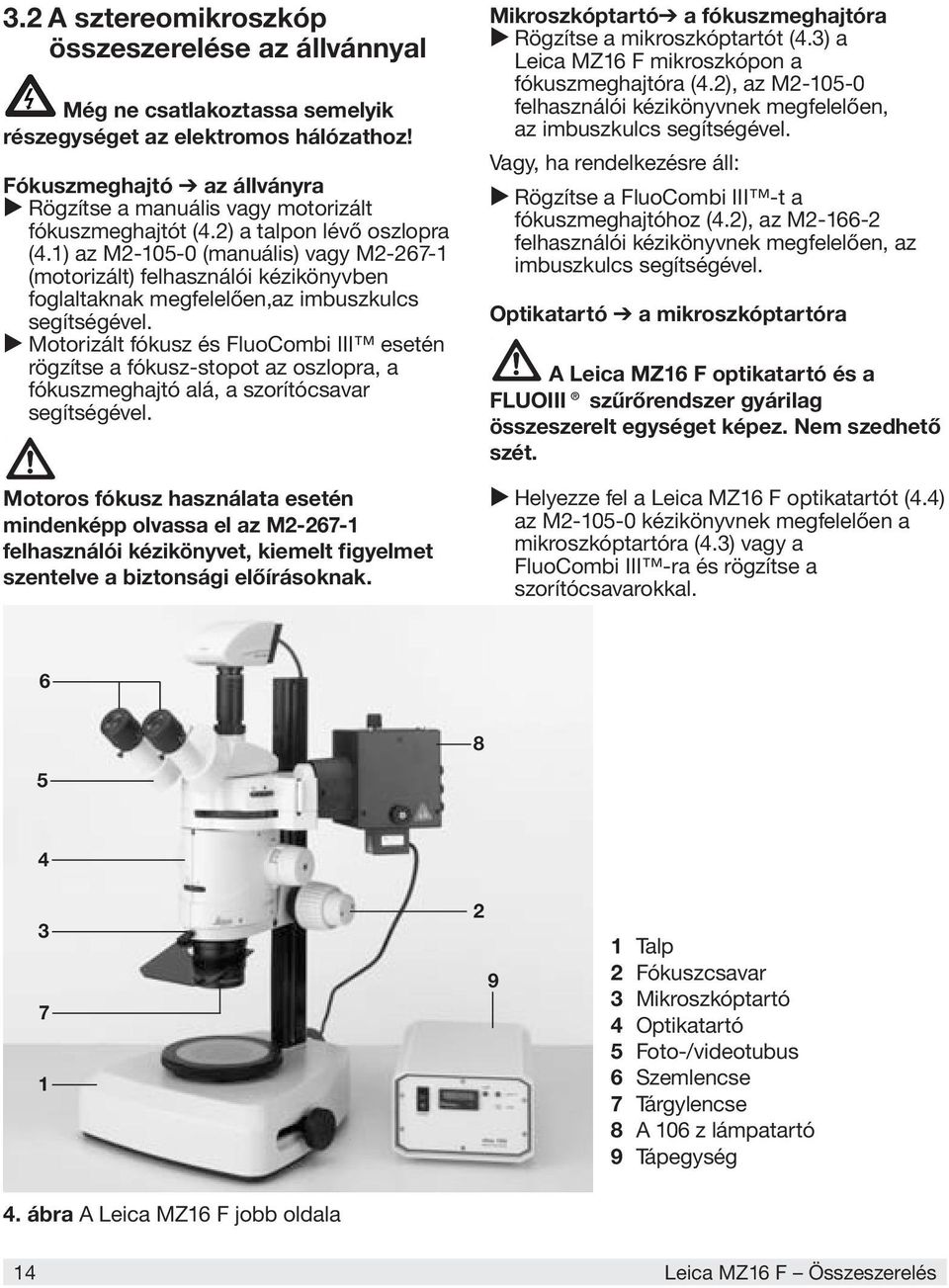

14 3.2 A sztereomikroszkóp összeszerelése az állvánnyal Még ne csatlakoztassa semelyik részegységet az elektromos hálózathoz! Fókuszmeghajtó az állványra Rögzítse a manuális vagy motorizált fókuszmeghajtót (4.2) a talpon lévő oszlopra (4.1) az M (manuális) vagy M (motorizált) felhasználói kézikönyvben foglaltaknak megfelelően,az imbuszkulcs segítségével. Motorizált fókusz és FluoCombi III esetén rögzítse a fókusz-stopot az oszlopra, a fókuszmeghajtó alá, a szorítócsavar segítségével. Motoros fókusz használata esetén mindenképp olvassa el az M felhasználói kézikönyvet, kiemelt figyelmet szentelve a biztonsági előírásoknak. Mikroszkóptartó a fókuszmeghajtóra Rögzítse a mikroszkóptartót (4.3) a Leica MZ16 F mikroszkópon a fókuszmeghajtóra (4.2), az M felhasználói kézikönyvnek megfelelően, az imbuszkulcs segítségével. Vagy, ha rendelkezésre áll: Rögzítse a FluoCombi III -t a fókuszmeghajtóhoz (4.2), az M felhasználói kézikönyvnek megfelelően, az imbuszkulcs segítségével. Optikatartó a mikroszkóptartóra A Leica MZ16 F optikatartó és a FLUOIII szűrőrendszer gyárilag összeszerelt egységet képez. Nem szedhető szét. Helyezze fel a Leica MZ16 F optikatartót (4.4) az M kézikönyvnek megfelelően a mikroszkóptartóra (4.3) vagy a FluoCombi III -ra és rögzítse a szorítócsavarokkal Talp 2 Fókuszcsavar 3 Mikroszkóptartó 4 Optikatartó 5 Foto-/videotubus 6 Szemlencse 7 Tárgylencse 8 A 106 z lámpatartó 9 Tápegység 4. ábra A Leica MZ16 F jobb oldala 14 Leica MZ16 F Összeszerelés

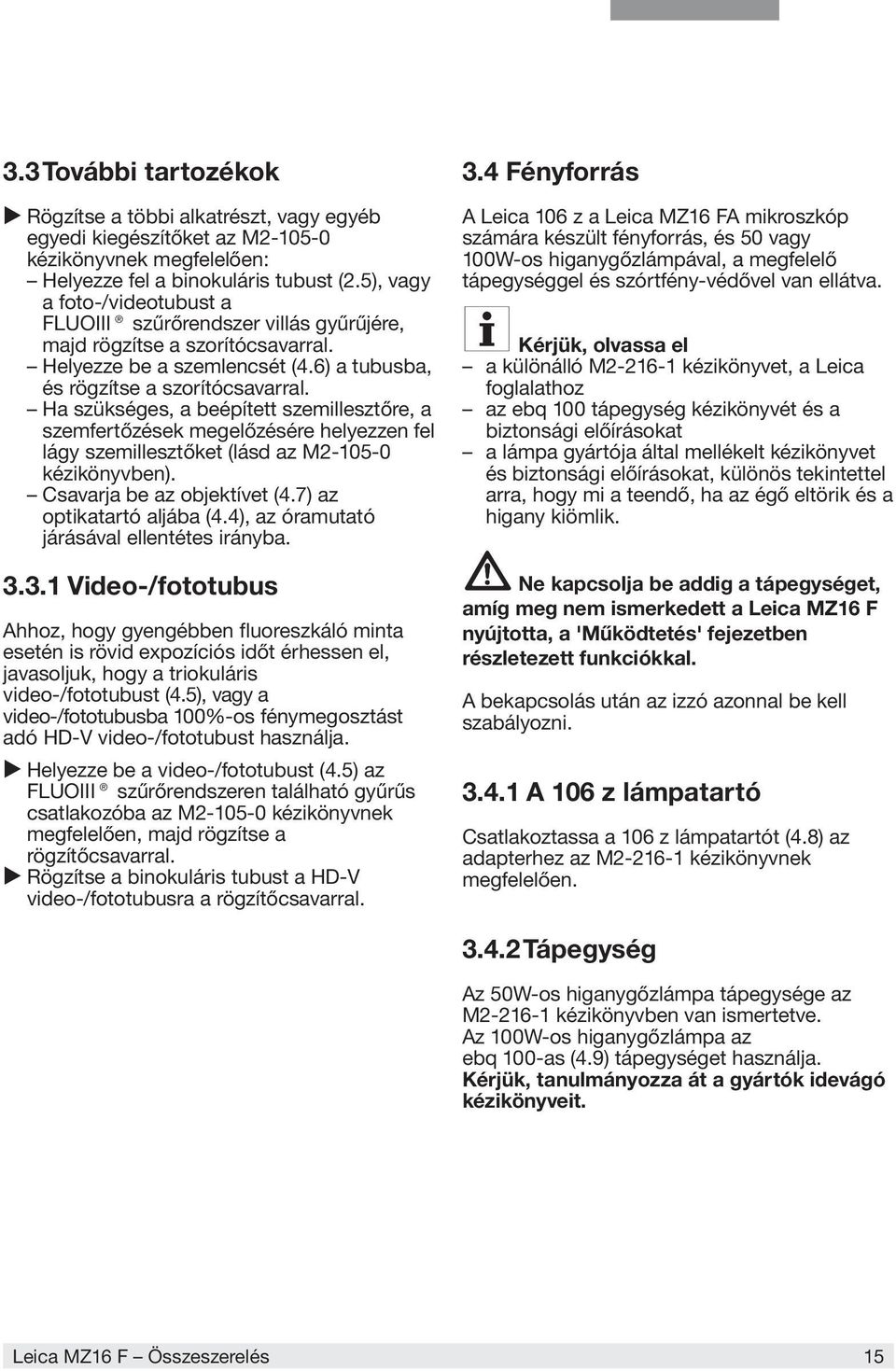

15 3.3 További tartozékok Rögzítse a többi alkatrészt, vagy egyéb egyedi kiegészítőket az M kézikönyvnek megfelelően: Helyezze fel a binokuláris tubust (2.5), vagy a foto-/videotubust a FLUOIII szűrőrendszer villás gyűrűjére, majd rögzítse a szorítócsavarral. Helyezze be a szemlencsét (4.6) a tubusba, és rögzítse a szorítócsavarral. Ha szükséges, a beépített szemillesztőre, a szemfertőzések megelőzésére helyezzen fel lágy szemillesztőket (lásd az M kézikönyvben). Csavarja be az objektívet (4.7) az optikatartó aljába (4.4), az óramutató járásával ellentétes irányba Video-/fototubus Ahhoz, hogy gyengébben fluoreszkáló minta esetén is rövid expozíciós időt érhessen el, javasoljuk, hogy a triokuláris video-/fototubust (4.5), vagy a video-/fototubusba 100%-os fénymegosztást adó HD-V video-/fototubust használja. Helyezze be a video-/fototubust (4.5) az FLUOIII szűrőrendszeren található gyűrűs csatlakozóba az M kézikönyvnek megfelelően, majd rögzítse a rögzítőcsavarral. Rögzítse a binokuláris tubust a HD-V video-/fototubusra a rögzítőcsavarral. 3.4 Fényforrás A Leica 106 z a Leica MZ16 FA mikroszkóp számára készült fényforrás, és 50 vagy 100W-os higanygőzlámpával, a megfelelő tápegységgel és szórtfény-védővel van ellátva. Kérjük, olvassa el a különálló M kézikönyvet, a Leica foglalathoz az ebq 100 tápegység kézikönyvét és a biztonsági előírásokat a lámpa gyártója által mellékelt kézikönyvet és biztonsági előírásokat, különös tekintettel arra, hogy mi a teendő, ha az égő eltörik és a higany kiömlik. Ne kapcsolja be addig a tápegységet, amíg meg nem ismerkedett a Leica MZ16 F nyújtotta, a 'Működtetés' fejezetben részletezett funkciókkal. A bekapcsolás után az izzó azonnal be kell szabályozni A 106 z lámpatartó Csatlakoztassa a 106 z lámpatartót (4.8) az adapterhez az M kézikönyvnek megfelelően Tápegység Az 50W-os higanygőzlámpa tápegysége az M kézikönyvben van ismertetve. Az 100W-os higanygőzlámpa az ebq 100-as (4.9) tápegységet használja. Kérjük, tanulmányozza át a gyártók idevágó kézikönyveit. Leica MZ16 F Összeszerelés 15

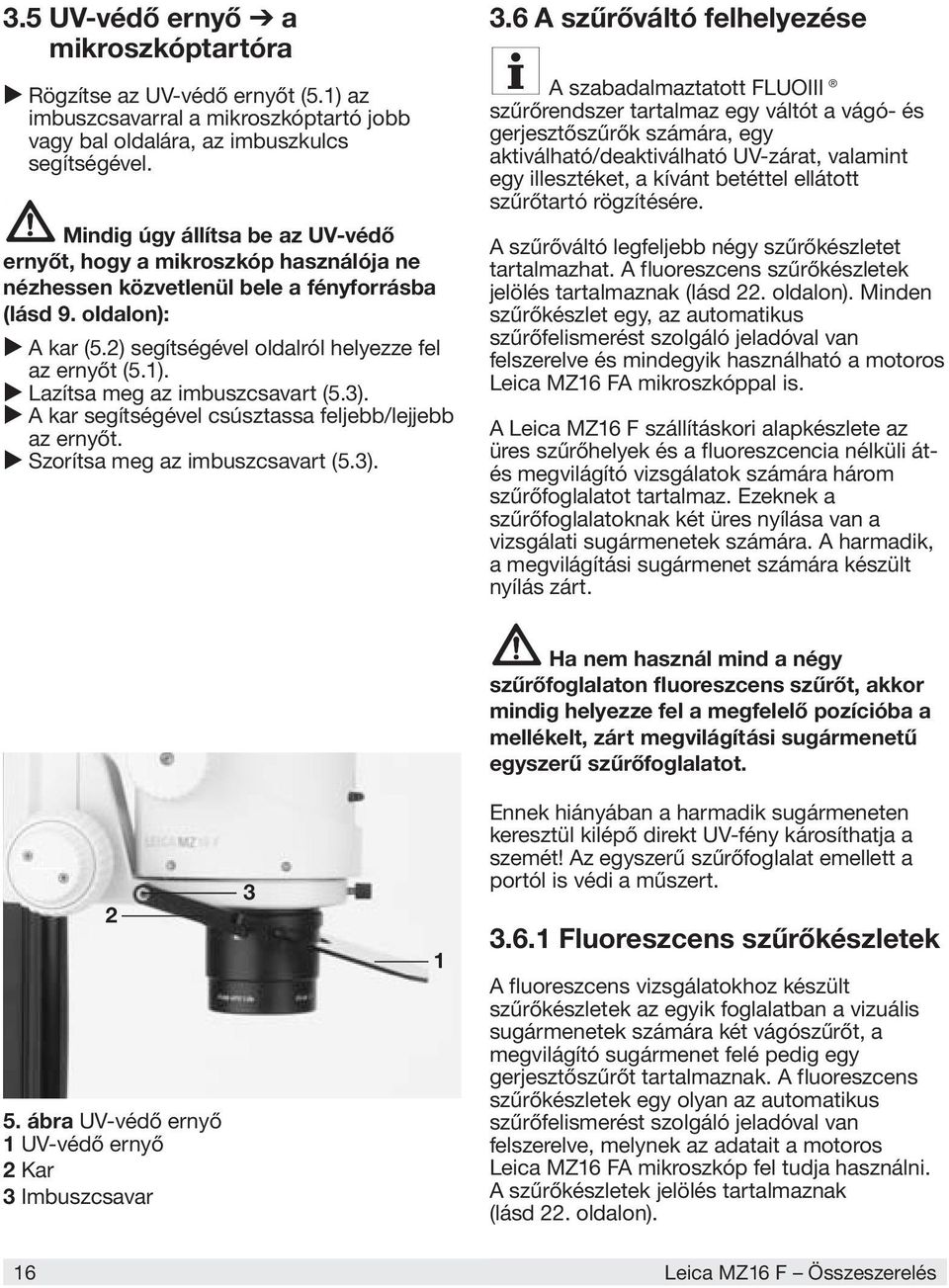

16 3.5 UV-védő ernyő a mikroszkóptartóra Rögzítse az UV-védő ernyőt (5.1) az imbuszcsavarral a mikroszkóptartó jobb vagy bal oldalára, az imbuszkulcs segítségével. Mindig úgy állítsa be az UV-védő ernyőt, hogy a mikroszkóp használója ne nézhessen közvetlenül bele a fényforrásba (lásd 9. oldalon): A kar (5.2) segítségével oldalról helyezze fel az ernyőt (5.1). Lazítsa meg az imbuszcsavart (5.3). A kar segítségével csúsztassa feljebb/lejjebb az ernyőt. Szorítsa meg az imbuszcsavart (5.3). 3.6 A szűrőváltó felhelyezése A szabadalmaztatott FLUOIII szűrőrendszer tartalmaz egy váltót a vágó- és gerjesztőszűrők számára, egy aktiválható/deaktiválható UV-zárat, valamint egy illesztéket, a kívánt betéttel ellátott szűrőtartó rögzítésére. A szűrőváltó legfeljebb négy szűrőkészletet tartalmazhat. A fluoreszcens szűrőkészletek jelölés tartalmaznak (lásd 22. oldalon). Minden szűrőkészlet egy, az automatikus szűrőfelismerést szolgáló jeladóval van felszerelve és mindegyik használható a motoros Leica MZ16 FA mikroszkóppal is. A Leica MZ16 F szállításkori alapkészlete az üres szűrőhelyek és a fluoreszcencia nélküli átés megvilágító vizsgálatok számára három szűrőfoglalatot tartalmaz. Ezeknek a szűrőfoglalatoknak két üres nyílása van a vizsgálati sugármenetek számára. A harmadik, a megvilágítási sugármenet számára készült nyílás zárt. Ha nem használ mind a négy szűrőfoglalaton fluoreszcens szűrőt, akkor mindig helyezze fel a megfelelő pozícióba a mellékelt, zárt megvilágítási sugármenetű egyszerű szűrőfoglalatot ábra UV-védő ernyő 1 UV-védő ernyő 2 Kar 3 Imbuszcsavar 3 1 Ennek hiányában a harmadik sugármeneten keresztül kilépő direkt UV-fény károsíthatja a szemét! Az egyszerű szűrőfoglalat emellett a portól is védi a műszert Fluoreszcens szűrőkészletek A fluoreszcens vizsgálatokhoz készült szűrőkészletek az egyik foglalatban a vizuális sugármenetek számára két vágószűrőt, a megvilágító sugármenet felé pedig egy gerjesztőszűrőt tartalmaznak. A fluoreszcens szűrőkészletek egy olyan az automatikus szűrőfelismerést szolgáló jeladóval van felszerelve, melynek az adatait a motoros Leica MZ16 FA mikroszkóp fel tudja használni. A szűrőkészletek jelölés tartalmaznak (lásd 22. oldalon). 16 Leica MZ16 Leica F MZ16 Felhasználói F Összeszerelés kézikönyv

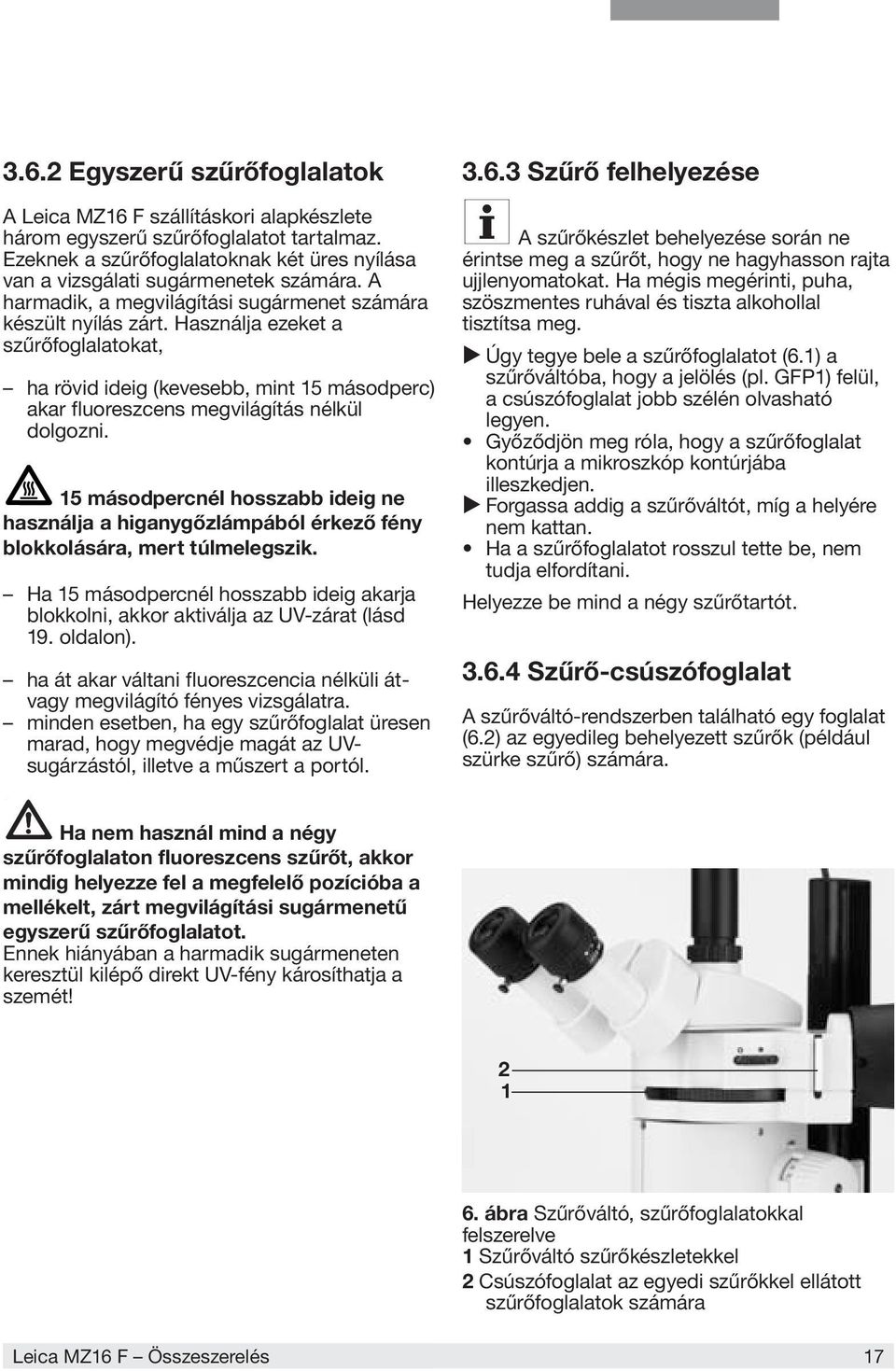

17 3.6.2 Egyszerű szűrőfoglalatok A Leica MZ16 F szállításkori alapkészlete három egyszerű szűrőfoglalatot tartalmaz. Ezeknek a szűrőfoglalatoknak két üres nyílása van a vizsgálati sugármenetek számára. A harmadik, a megvilágítási sugármenet számára készült nyílás zárt. Használja ezeket a szűrőfoglalatokat, ha rövid ideig (kevesebb, mint 15 másodperc) akar fluoreszcens megvilágítás nélkül dolgozni. 15 másodpercnél hosszabb ideig ne használja a higanygőzlámpából érkező fény blokkolására, mert túlmelegszik. Ha 15 másodpercnél hosszabb ideig akarja blokkolni, akkor aktiválja az UV-zárat (lásd 19. oldalon). ha át akar váltani fluoreszcencia nélküli átvagy megvilágító fényes vizsgálatra. minden esetben, ha egy szűrőfoglalat üresen marad, hogy megvédje magát az UVsugárzástól, illetve a műszert a portól Szűrő felhelyezése A szűrőkészlet behelyezése során ne érintse meg a szűrőt, hogy ne hagyhasson rajta ujjlenyomatokat. Ha mégis megérinti, puha, szöszmentes ruhával és tiszta alkohollal tisztítsa meg. Úgy tegye bele a szűrőfoglalatot (6.1) a szűrőváltóba, hogy a jelölés (pl. GFP1) felül, a csúszófoglalat jobb szélén olvasható legyen. Győződjön meg róla, hogy a szűrőfoglalat kontúrja a mikroszkóp kontúrjába illeszkedjen. Forgassa addig a szűrőváltót, míg a helyére nem kattan. Ha a szűrőfoglalatot rosszul tette be, nem tudja elfordítani. Helyezze be mind a négy szűrőtartót Szűrő-csúszófoglalat A szűrőváltó-rendszerben található egy foglalat (6.2) az egyedileg behelyezett szűrők (például szürke szűrő) számára. Ha nem használ mind a négy szűrőfoglalaton fluoreszcens szűrőt, akkor mindig helyezze fel a megfelelő pozícióba a mellékelt, zárt megvilágítási sugármenetű egyszerű szűrőfoglalatot. Ennek hiányában a harmadik sugármeneten keresztül kilépő direkt UV-fény károsíthatja a szemét! ábra Szűrőváltó, szűrőfoglalatokkal felszerelve 1 Szűrőváltó szűrőkészletekkel 2 Csúszófoglalat az egyedi szűrőkkel ellátott szűrőfoglalatok számára Leica MZ16 F Felhasználói Összeszerelés kézikönyv 17

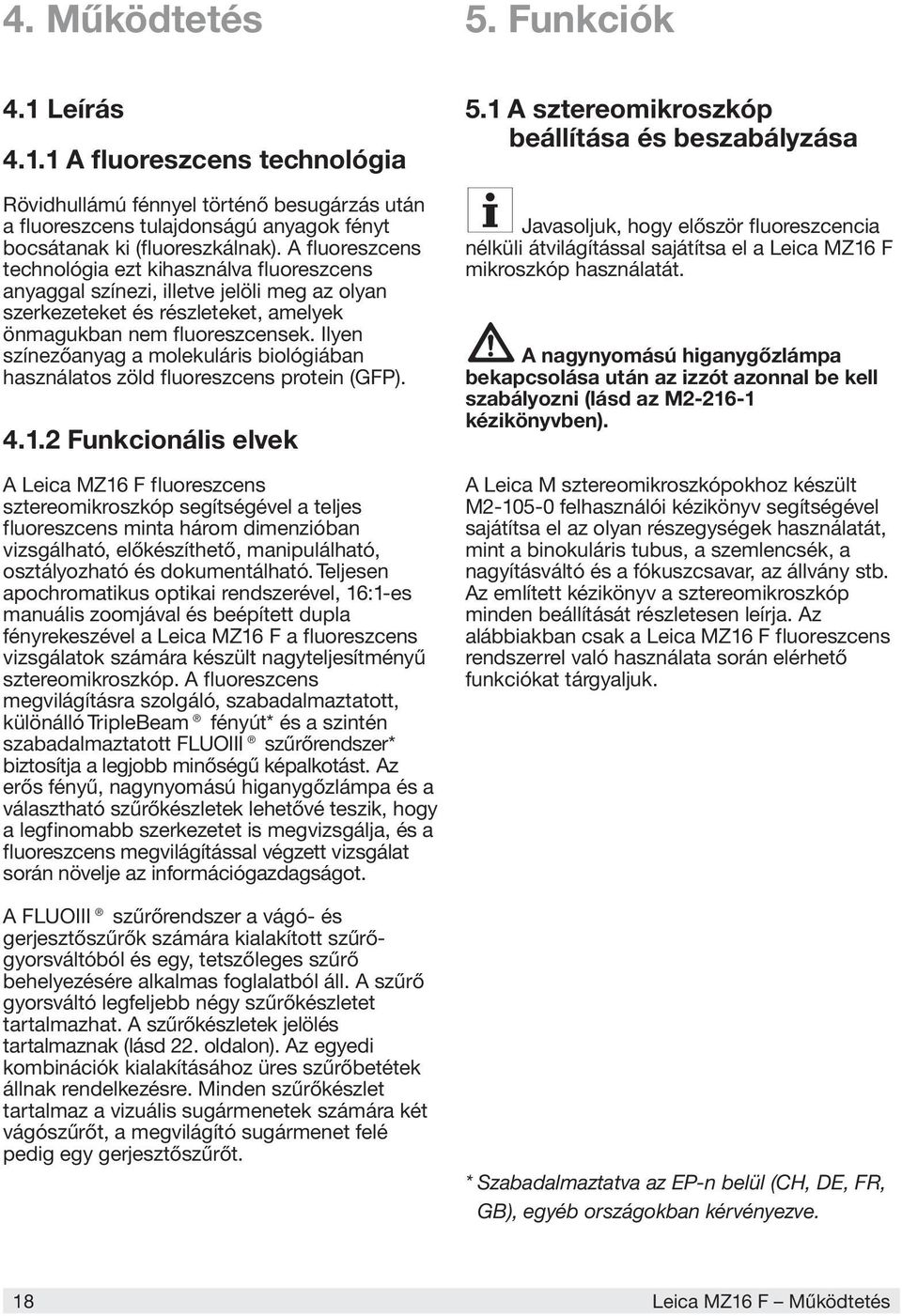

18 4. Működtetés 5. Funkciók 4.1 Leírás A fluoreszcens technológia Rövidhullámú fénnyel történő besugárzás után a fluoreszcens tulajdonságú anyagok fényt bocsátanak ki (fluoreszkálnak). A fluoreszcens technológia ezt kihasználva fluoreszcens anyaggal színezi, illetve jelöli meg az olyan szerkezeteket és részleteket, amelyek önmagukban nem fluoreszcensek. Ilyen színezőanyag a molekuláris biológiában használatos zöld fluoreszcens protein (GFP) Funkcionális elvek A Leica MZ16 F fluoreszcens sztereomikroszkóp segítségével a teljes fluoreszcens minta három dimenzióban vizsgálható, előkészíthető, manipulálható, osztályozható és dokumentálható. Teljesen apochromatikus optikai rendszerével, 16:1-es manuális zoomjával és beépített dupla fényrekeszével a Leica MZ16 F a fluoreszcens vizsgálatok számára készült nagyteljesítményű sztereomikroszkóp. A fluoreszcens megvilágításra szolgáló, szabadalmaztatott, különálló TripleBeam fényút* és a szintén szabadalmaztatott FLUOIII szűrőrendszer* biztosítja a legjobb minőségű képalkotást. Az erős fényű, nagynyomású higanygőzlámpa és a választható szűrőkészletek lehetővé teszik, hogy a legfinomabb szerkezetet is megvizsgálja, és a fluoreszcens megvilágítással végzett vizsgálat során növelje az információgazdagságot. A FLUOIII szűrőrendszer a vágó- és gerjesztőszűrők számára kialakított szűrőgyorsváltóból és egy, tetszőleges szűrő behelyezésére alkalmas foglalatból áll. A szűrő gyorsváltó legfeljebb négy szűrőkészletet tartalmazhat. A szűrőkészletek jelölés tartalmaznak (lásd 22. oldalon). Az egyedi kombinációk kialakításához üres szűrőbetétek állnak rendelkezésre. Minden szűrőkészlet tartalmaz a vizuális sugármenetek számára két vágószűrőt, a megvilágító sugármenet felé pedig egy gerjesztőszűrőt. 5.1 A sztereomikroszkóp beállítása és beszabályzása Javasoljuk, hogy először fluoreszcencia nélküli átvilágítással sajátítsa el a Leica MZ16 F mikroszkóp használatát. A nagynyomású higanygőzlámpa bekapcsolása után az izzót azonnal be kell szabályozni (lásd az M kézikönyvben). A Leica M sztereomikroszkópokhoz készült M felhasználói kézikönyv segítségével sajátítsa el az olyan részegységek használatát, mint a binokuláris tubus, a szemlencsék, a nagyításváltó és a fókuszcsavar, az állvány stb. Az említett kézikönyv a sztereomikroszkóp minden beállítását részletesen leírja. Az alábbiakban csak a Leica MZ16 F fluoreszcens rendszerrel való használata során elérhető funkciókat tárgyaljuk. * Szabadalmaztatva az EP-n belül (CH, DE, FR, GB), egyéb országokban kérvényezve. 18 Leica MZ16 F Működtetés

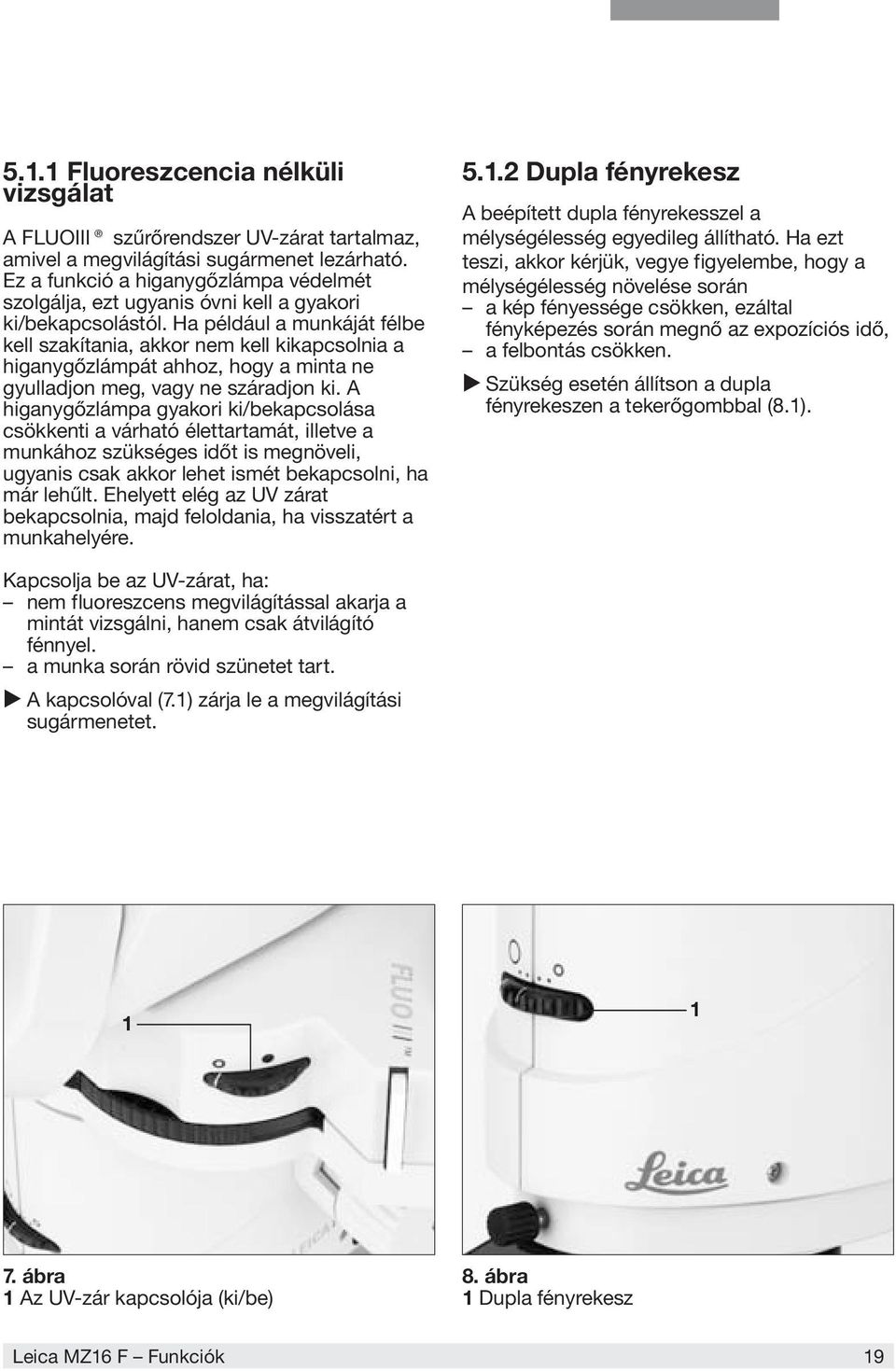

19 5.1.1 Fluoreszcencia nélküli vizsgálat A FLUOIII szűrőrendszer UV-zárat tartalmaz, amivel a megvilágítási sugármenet lezárható. Ez a funkció a higanygőzlámpa védelmét szolgálja, ezt ugyanis óvni kell a gyakori ki/bekapcsolástól. Ha például a munkáját félbe kell szakítania, akkor nem kell kikapcsolnia a higanygőzlámpát ahhoz, hogy a minta ne gyulladjon meg, vagy ne száradjon ki. A higanygőzlámpa gyakori ki/bekapcsolása csökkenti a várható élettartamát, illetve a munkához szükséges időt is megnöveli, ugyanis csak akkor lehet ismét bekapcsolni, ha már lehűlt. Ehelyett elég az UV zárat bekapcsolnia, majd feloldania, ha visszatért a munkahelyére Dupla fényrekesz A beépített dupla fényrekesszel a mélységélesség egyedileg állítható. Ha ezt teszi, akkor kérjük, vegye figyelembe, hogy a mélységélesség növelése során a kép fényessége csökken, ezáltal fényképezés során megnő az expozíciós idő, a felbontás csökken. Szükség esetén állítson a dupla fényrekeszen a tekerőgombbal (8.1). Kapcsolja be az UV-zárat, ha: nem fluoreszcens megvilágítással akarja a mintát vizsgálni, hanem csak átvilágító fénnyel. a munka során rövid szünetet tart. A kapcsolóval (7.1) zárja le a megvilágítási sugármenetet ábra 1 Az UV-zár kapcsolója (ki/be) 8. ábra 1 Dupla fényrekesz Leica MZ16 F Funkciók 19

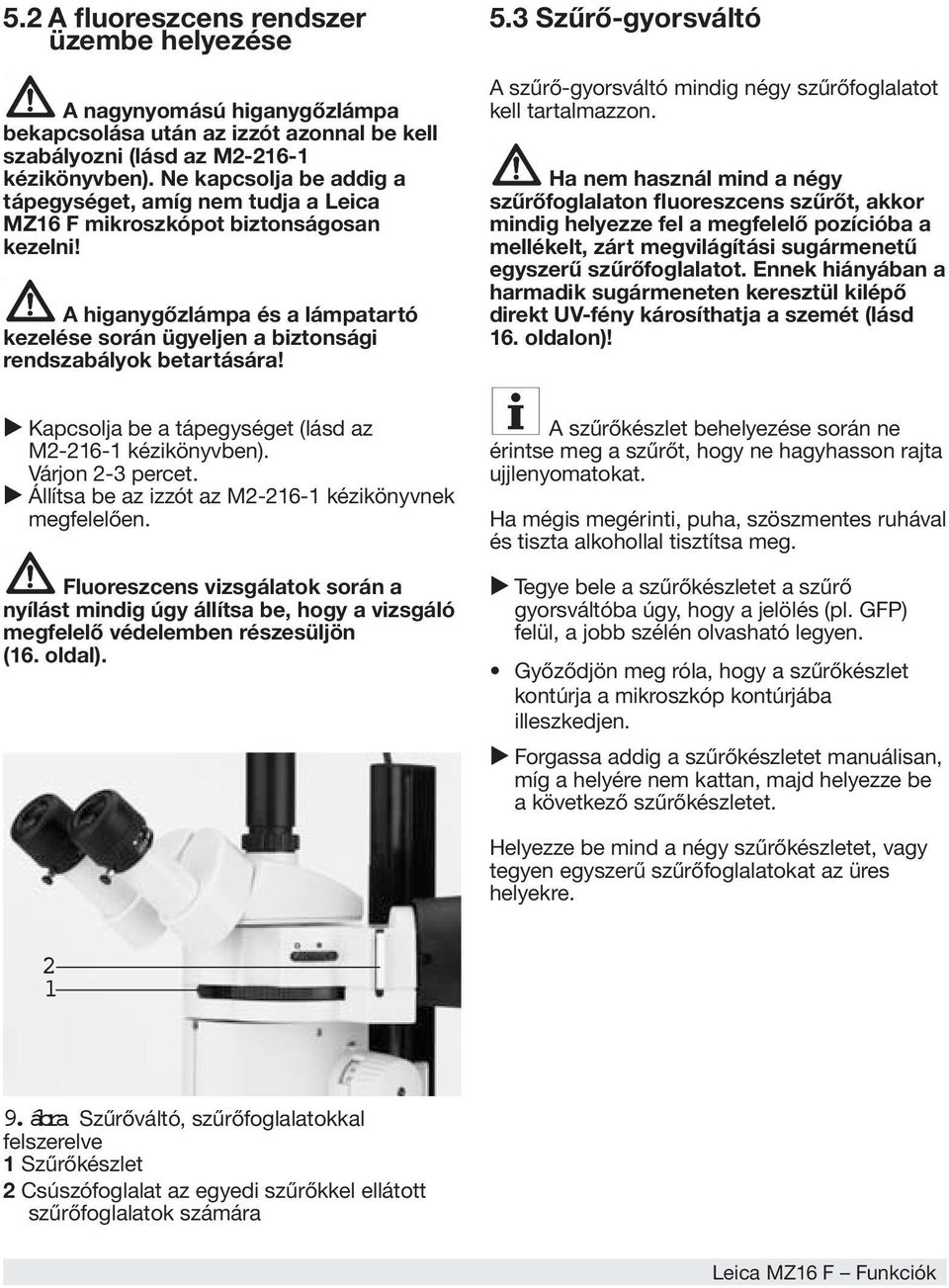

20 5.2 A fluoreszcens rendszer üzembe helyezése A nagynyomású higanygőzlámpa bekapcsolása után az izzót azonnal be kell szabályozni (lásd az M kézikönyvben). Ne kapcsolja be addig a tápegységet, amíg nem tudja a Leica MZ16 F mikroszkópot biztonságosan kezelni! A higanygőzlámpa és a lámpatartó kezelése során ügyeljen a biztonsági rendszabályok betartására! 5.3 Szűrő-gyorsváltó A szűrő-gyorsváltó mindig négy szűrőfoglalatot kell tartalmazzon. Ha nem használ mind a négy szűrőfoglalaton fluoreszcens szűrőt, akkor mindig helyezze fel a megfelelő pozícióba a mellékelt, zárt megvilágítási sugármenetű egyszerű szűrőfoglalatot. Ennek hiányában a harmadik sugármeneten keresztül kilépő direkt UV-fény károsíthatja a szemét (lásd 16. oldalon)! Kapcsolja be a tápegységet (lásd az M kézikönyvben). Várjon 2-3 percet. Állítsa be az izzót az M kézikönyvnek megfelelően. Fluoreszcens vizsgálatok során a nyílást mindig úgy állítsa be, hogy a vizsgáló megfelelő védelemben részesüljön (16. oldal). A szűrőkészlet behelyezése során ne érintse meg a szűrőt, hogy ne hagyhasson rajta ujjlenyomatokat. Ha mégis megérinti, puha, szöszmentes ruhával és tiszta alkohollal tisztítsa meg. Tegye bele a szűrőkészletet a szűrő gyorsváltóba úgy, hogy a jelölés (pl. GFP) felül, a jobb szélén olvasható legyen. Győződjön meg róla, hogy a szűrőkészlet kontúrja a mikroszkóp kontúrjába illeszkedjen. Forgassa addig a szűrőkészletet manuálisan, míg a helyére nem kattan, majd helyezze be a következő szűrőkészletet. Helyezze be mind a négy szűrőkészletet, vagy tegyen egyszerű szűrőfoglalatokat az üres helyekre ábra Szűrőváltó, szűrőfoglalatokkal felszerelve 1 Szűrőkészlet 2 Csúszófoglalat az egyedi szűrőkkel ellátott szűrőfoglalatok számára Leica MZ16 F Funkciók

21 6. Munkafolyamat Kapcsolja be a tápegységet (15. oldal). Várjon 2-3 percet. A kapcsolóval (10.1) zárja le a megvilágítási sugármenetet. Állítsa be megfelelően a binokuláris tubust, a szemlencséket és a munkatávolságot az M kézikönyvben foglaltaknak megfelelően. Vizsgálja meg a mintát a legkisebb nagyítással. Így jobban át tudja tekinteni, és könnyebb megtalálni a vizsgálandó területét is. Szükség esetén fókuszáljon újra. Vizsgálja meg a mintát a legnagyobb nagyítással. Szükség esetén állítson a mélységélességen a tekerőgombbal (11.1). A kapcsolóval (10.1) nyissa meg a megvilágítási sugármenetet. Forgassa a kiválasztott szűrőt a sugármenetbe. Vizsgálja meg a mintát a kívánt nagyítással ábra 11. ábra Leica MZ16 F Munkafolyamat 21

22 7. Függelék 7.1 Szűrőkészlet Szűrőkészletek Gerjesztőszűrő Vágószűrő Jelölés GFP 425/60nm ( nm) 480 LP GFP1 GFP Plus 480/40nm ( nm) 510 LP GFP2 GFP Plants 470/40nm ( nm) 525/50nm ( nm) GFP3 UV 360/40nm ( nm) 420 LP UV Ibolya 425/40nm ( nm) 460 LP V Kék 470/40nm ( nm) 515 LP B Zöld 546/10nm ( nm) 590 LP G CFI 436/20nm ( nm) 480/40nm ( nm) CFI YFP 510/20nm ( nm) 560/40nm ( nm) YFP Texas vörös 560/40nm ( nm) 610 LP TXR DsRED 545/30nm ( nm) 620/60nm ( nm) DSR CY5 620/60nm ( nm) 700/75nm ( nm) CY5 CY3 555/60nm ( nm) 610/75nm ( nm) CY3 22 Leica MZ16 F Függelék

23 7.2 Technikai adatok Optikatartó Leica MZ16 F Mikroszkóp típusa sztereo fluoreszcens mikroszkóp apochromatikus optikai rendszerrel, szabadalmaztatott TripleBeam harmadik sugármenettel, szabadalmaztatott FLUOIII fluoreszcens szűrőrendszerrel és manuális funkciókkal 100 % apochromatikus CMO (Common Main Objective) felépítés két párhuzamos optikai rendszer, sugármenettel, valamint egy harmadikkal a fluoreszcens megvilágításhoz, csavarmenet-mentes Speciális felületi ohm/négyzet, töltésvezetési idő <2 másodperc Ellenállás (ház) 1000V-ról 100V-ra, antisztatikus Motoros funkciók motoros fókusz (választható) Manuális funkciók zoom, szűrőváltó, UV-zár, dupla fényrekesz Vezérlőrendszer manuális Dupla fényrekesz a beépítve, a mélységélesség manuálisan állítható kiegyensúlyozáshoz Fluoreszcens rendszer Leica MZ16 F A TripleBeam 2 vizsgálati/ 1 megvilágítási sugármenet az intenzív Megvilágítási sugármenet fluoreszcens megvilágításhoz, a zoom optikához kapcsolva FLUOIII szűrőrendszer horizontálisan integrált gyorsváltó négy szűrőkészletnek, aljzat egyéni szűrő számára, aktiválható/deaktiválható UV-zár Fluoreszcens szűrő gerjesztő- és vágószűrő egy szűrőfoglalaton Szűrőkészletek GFP, GFP Plus, GFP Plants, UV, ibolya, kék, zöld, CFI, YFP, TXR, DSR, CY3, CY5, szűrőfoglalat az üres pozíciók számára, az UV-sugárzás elleni védelemhez Jeladó nélküli szűrőfoglalat a fluoreszcencia nélküli át- vagy megvilágító vizsgálatok számára Fényforrás 50 vagy 100W-os nagynyomású higanygőzlámpa, 106 z lámpatartó, chromatikusan korrigált kollektorlencse, fókuszálható, centrálható lámpa Biztonsági megoldások UV apertúra védelem, UV-vágószűrő, UV-zár, szórt fény elleni védelem a lámpatartón, szűrőfoglalat az üres szűrőpozíciókban Leica MZ16 F Függelék 23

24 Leica MZ16 F Optikai adatok Zoom 16:1-es, manuális, apochromatikus A választható zoom-helyzetek: os az ismétlődő feladatokhoz fokozatváltóval Teljesítmény standard optikával (1 -es tárgylencse/10 szemlencse) Zoom tartomány 7,1 115 Felbontás 420 Lp/mm Numerikus apertura 0,14 Látótér átmérője 29,6mm - 1,8mm Maximális értékek (az optikák kombinálásával) Nagyítás 920 Felbontás 840 Lp/mm Látható struktúra szélessége 0,6 micron Numerikus apertura 0,28 Látótér átmérője 59mm Optikai tartozékok Leica MZ16 F Objektívek, csavarmenet-mentes planapochromatikus: 1 (NA = 0,141), 2 (NA = 0,282), 1,6, 0,63 planachromatikus: 1, 0.5, 0.8 nagy fókusztávolsággal Munkatávolság 55mm (Planapo 1 ), 19mm (Planapo 1.6 ), 15mm (Planapo 2 ), 97mm (Planapo 0.63 ), 60mm (Plan 1 ), 112mm (Plan 0.8 ), 135mm (Plan 0.5 ) Binokuláris tubus, ergonomikus Apochromatikus között állítható ErgoTube, egyidejű pupillatávolság-szabályzással, különféle ErgoModule -ok (választható) Az ErgoTube és az ErgoModule az "Amerikai Szabványügyi Hivatal (United States Patent and Trademark Office)" által bejegyzett védjegyek. Szemtávolság 55mm 75mm Ergonomikus nagylátóterű Nagy mezőszám, 10 /21, 16 /14, 25 /9.5, 40 /6, szemlencsék szemüvegesek torzulásmentes, felhelyezhető szemillesztő, mely a számára fertőzésektől véd 24 Leica MZ16 F Függelék

25 Állványok, megvilágítók Átvilágítóállvány Megvilágítóállvány Állványok nagy mintákhoz Motoros fókusz Manuális fókuszmeghajtó Tárgyasztalok Megvilágítók Különféle tartozékok Videorendszer Fényképezés Szoftver Mérés Leica MZ16 F HL RC nagy teljesítményű talp, új fejlesztésű kontrasztozási eljárással, állványok világos-, illetve világos/sötétterű vizsgálatokhoz Tárgyasztallal, fekete/fehér Lengőkaros állvány, csúsztatható tárgyasztal, univerzális állvány 300 vagy 500 mm-es oszloppal, kézi- vagy lábkapcsolóval, illetve számítógéppel vezérelhető Durva/finomfókusz, a tekerés nehézségi foka beállítható, 300 vagy 500 mm-es oszloppal Leica MATS hővezérlő rendszeres, fűthető tárgyasztal, csúsztatható tárgyasztal, polarizátor A fényforrások nagy választéka áll rendelkezésre Leica IC A Nagy teljesítményű, digitális fluoreszcens-kamera Leica MPS60 moduláris, adattárolós fotomikrografikus rendszer SLR adattárolós kamerarendszer A képek lementésére, archiválására, feldolgozására és elemzésére: Leica Image Manager, Image Overlay és Multifocus modulokkal, FW4000, QWin Különféle rácshálókkal (mérés, számlálás) Leica MZ16 F Függelék 25

26 Leica MZ16 F Tömeg ebq 100 tápegység Technikai adatok Leica MZ16 F optikatartó Lámpatartó 2,5kg Szűrőkészlet 20g Planapochromatikus objektív 1 0,74kg Fókuszmeghajtó, durva/finom fókuszcsavarral, állvánnyal 1,15kg Mikroszkóptartó 0,495kg Csak beltéri használatra. Bemenő feszültség V~ Frekvencia 50 60Hz Fogyasztás max. 155VA Biztosítékok 2 T2A (IEC 127) Környezeti hőmérséklet C Maximális relatív páratartalom 80% 30 C-on Túlfeszültség elleni védelem II. osztály A környezetterhelés mértéke (lásd a mellékelt leírásban) Motoros fókusszal ellátott állvány Felbontás 2 micron át- vagy megvilágító Bemenő feszültség VAC talpon (típus: MST31) Bemenő frekvencia Hz Bemenő áram max. 0,80A, 115VAC mellett max. 0,50A, 230VAC mellett Működési feszültség 30V Működési hőmérséklet +10 C C Tárolási hőmérséklet 20 C C Maximális mechanikai terhelés 12kg Fókuszmeghajtó, durva/finom maximális terhelés <15kg 1 micron felbontás 5kg terhelés esetén 2 micron felbontás 10kg terhelés esetén 26 Leica MZ16 F Függelék

27 7.3 Optikai adatok Tárgylencsék 1 Planachromatikus 1 Planapo 0,5 Planachromatikus 0,63 Planapo 0,8 Planachromatikus 1,6 Planapo 2 Planapo A mm-ben megadott munkatávolság Szemlencsék A nagyítás változtatása 60 Planachromatikus 55 Planapo Teljes nagyítás A látótér átmérője (mm) 135 Planachromatikus Teljes nagyítás A látótér átmérője (mm) 97 Planapo Teljes nagyítás A látótér átmérője (mm) 112 Planachromatikus Teljes nagyítás A látótér átmérője (mm) 19 Planapo Teljes nagyítás A látótér átmérője (mm) 15 Planapo Teljes nagyítás A látótér átmérője (mm) 10 /21B 16 /14B 25 /9,5B 40 /6B Leica MZ16 F Felhasználói Függelék kézikönyv 27

28 7.4 Méretek Méretek mm-ben 28 Leica MZ16 F Függelék
