1 PA és PM típusú utántöltoª berendezés Flamco PA 5907 Flamco PM , Flamco H Szerelési és kezelési leírás

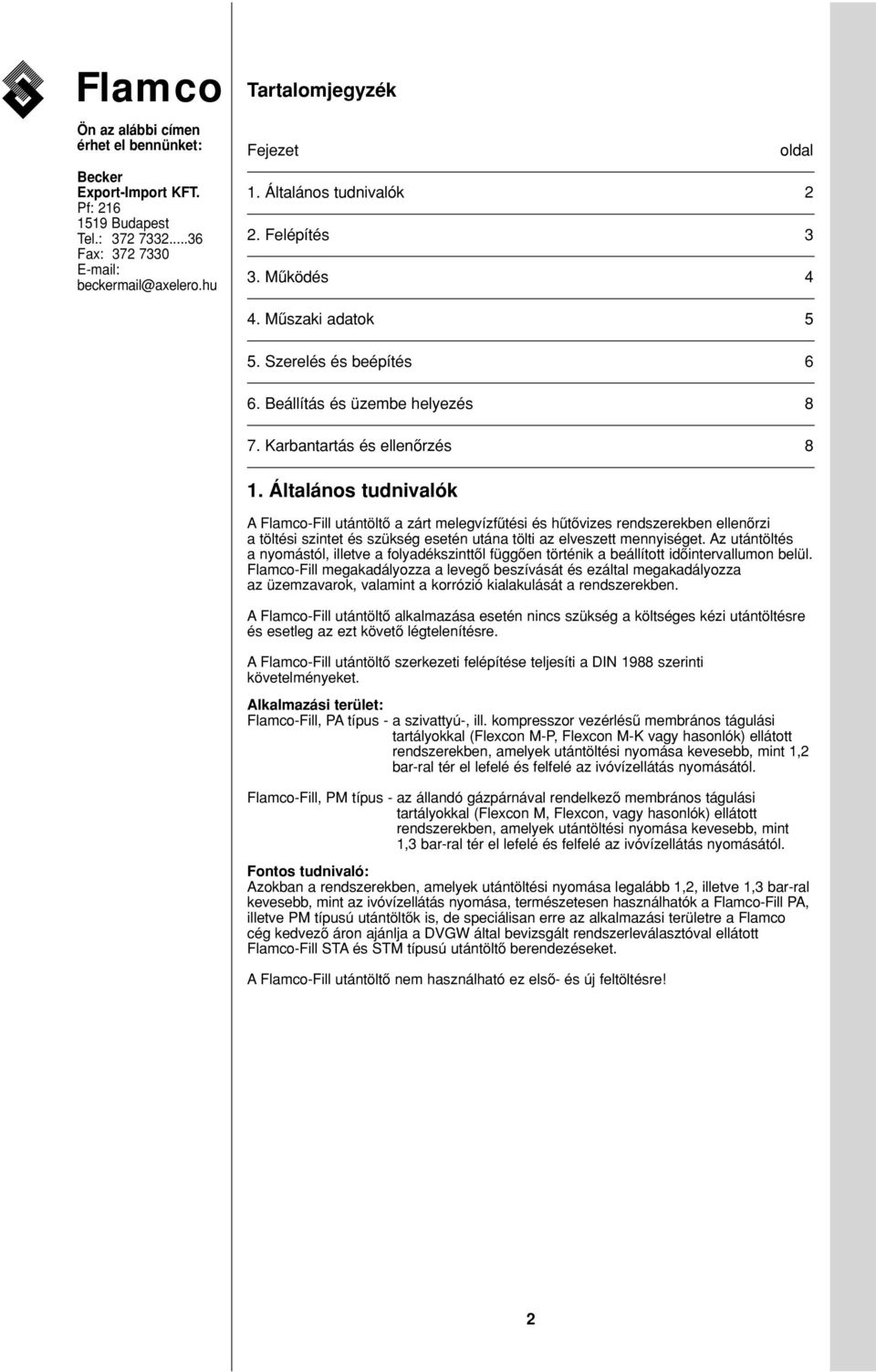

2 Ön az alábbi címen érhet el bennünket: Becker Export-Import KFT. Pf: Budapest Tel.: Fax: Tartalomjegyzék Fejezet oldal 1. Általános tudnivalók 2 2. Felépítés 3 3. Muªködés 4 4. Muªszaki adatok 5 5. Szerelés és beépítés 6 6. Beállítás és üzembe helyezés 8 7. Karbantartás és ellenoªrzés 8 1. Általános tudnivalók A utántöltoª a zárt melegvízfuªtési és huªtoªvizes rendszerekben ellenoªrzi a töltési szintet és szükség esetén utána tölti az elveszett mennyiséget. Az utántöltés a nyomástól, illetve a folyadékszinttoªl függoªen történik a beállított idoªintervallumon belül. megakadályozza a levegoª beszívását és ezáltal megakadályozza az üzemzavarok, valamint a korrózió kialakulását a rendszerekben. A utántöltoª alkalmazása esetén nincs szu kség a költséges kézi utántöltésre és esetleg az ezt követoª légtelenítésre. A utántöltoª szerkezeti felépítése teljesíti a DIN 1988 szerinti követelményeket. Alkalmazási terület:, PA típus - a szivattyú-, ill. kompresszor vezérlésuª membrános tágulási tartályokkal (Flexcon M-P, Flexcon M-K vagy hasonlók) ellátott rendszerekben, amelyek utántöltési nyomása kevesebb, mint 1,2 bar-ral tér el lefelé és felfelé az ivóvízellátás nyomásától., PM típus - az állandó gázpárnával rendelkezoª membrános tágulási tartályokkal (Flexcon M, Flexcon, vagy hasonlók) ellátott rendszerekben, amelyek utántöltési nyomása kevesebb, mint 1,3 bar-ral tér el lefelé és felfelé az ivóvízellátás nyomásától. Fontos tudnivaló: Azokban a rendszerekben, amelyek utántöltési nyomása legalább 1,2, illetve 1,3 bar-ral kevesebb, mint az ivóvízellátás nyomása, természetesen használhatók a PA, illetve PM típusú utántöltoªk is, de speciálisan erre az alkalmazási területre a Flamco cég kedvezoª áron ajánlja a DVGW által bevizsgált rendszerleválasztóval ellátott STA és STM típusú utántöltoª berendezéseket. A utántöltoª nem használható ez elsoª- és új feltöltésre! 2

3 2. Felépítés A PA, illetve PM típusú utántöltoª a következoª foª részegységekboªl áll: - hidraulika részegység - vezérlés - ház - nyomáskapcsoló (csak PM típusnál) B C Üzemidoª Biztosíték (perc) hibás Vízhiány nyugtázása BE/KI Flamco PA típus A 5817 E D A. hidegvízméroª B. készlettartály úszószeleppel, túlfolyás és szárazon futás elleni védelemmel C. vezérlés optikai zavarjel-kiadással D. szivattyú visszacsapó szeleppel E. kábel be- és kimenet A vezérlések kezeloªfelületei: Üzemidoª (perc) Biztosíték hibás Vízhiány nyugtázása BE/KI Flamco PA típus Üzemidoª (perc) Biztosíték hibás Vízhiány nyugtázása BE/KI Flamco PM típus 3

4 3. Muªködés PA típus: - a muªködtetés a szivattyú-, illetve kompresszor vezérlésuª membrános tágulási tartály vezérlésének külsoª, potenciálfüggetlen jelével történik, - a jelbemenet után bekapcsol a szivattyú és az utántöltés a tágulási automata vezérlésén beállított szint eléréséig tart. PM típus: - a muªködtetés a szállítási terjedelemhez tartozó, fix kapcsolási különbségre beállított nyomáskapcsoló segítségével történik, - miután a rendszer nyomása a nyomáskapcsolón beállított értékre lecsökken, bekapcsol a szivattyú és az utántöltés a tágulási automata vezérlésén beállított szint eléréséig tart. A víz pótlása a készlettartályban az úszószelepen keresztül történik. A vezérlésen beállított (rendszer-specifikus) utántöltési idoª túllépése esetén kikapcsol a szivattyú és a LED "" dióda kigyullad. Az utántöltoª berendezés reteszeloªdik és azt csak a " nyugtázása" gomb megnyomásával lehet ismét bekapcsolni. A rendszert célszeruª eloªzetesen ellenoªrizni, hogy nem szivárog-e. Ha az ivóvíz-hozzávezetésben zavar keletkezik, aktivizálódik a szárazon futás elleni védelem, kigyullad a LED "Vízhiány" dióda és kikapcsol a szivattyú. Az utántöltési idoª lejárta után a berendezés zavarjelzést ad, azaz kigyullad a LED "" dióda, a szivattyú kikapcsol és a berendezés reteszeloªdik és azt csak a " nyugtázása" gomb megnyomásával lehet ismét bekapcsolni. Ha csak a belépoª nyomás túl alacsony (< 1 bar), ami adott esetben azt eredményezi, hogy az utánáramló víz mennyisége kevesebb, mint az elszivattyúzott mennyiség, akkor az utántöltoª berendezés idoªszakosan muªködik. Ez nem jelent üzemzavart és ezt a körülményt figyelembe kell venni az utántöltési idoª meghatározásánál. Ha a LED "Biztosíték hibás" dióda világít, akkor a szivattyú túlterhelése miatt a motor védelmére beépített finom biztosíték lépett muªködésbe. A biztosíték kicserélése után az utántöltoª berendezést ismét üzembe lehet helyezni. Ehhez a kapcsolószekrény két hengerfejuª csavarjának meglazításával le kell venni a vezérlést, majd végül a homlokoldal feloªl fel kell csavarozni. A kiégett biztosítékot csavarhúzó segítségével el kell távolítani a biztosíték házból és egy újat kell betenni. Az utántöltoª berendezést az ismételt üzembe helyezés eloªtt az üzemi feltételek betartása és a szabad csoªvezetékek, valamint szerelvények szempontjából ellenoªrizni kell. 4

5 4. Muªszaki adatok L D Flamco PA B ➀ Ellátóvezeték csatlakozás ➁ Rendszer-csatlakozás ➂ Túlfolyó csatlakozás szifon (NA 40 a szállítási terjedelem része) Általános adatok: - megengedett ellátónyomás : 10 bar - min. ellátónyomás : 1 bar - megengedett üzemi hoªmérséklet : 40 C - max. térfogatáram : 210 l/h - max. beállítható utántöltési idoª : 120 perc - a készlettartály térfogata : 12 liter - csatlakozási feszu ltség : 230 V / 50 Hz - hálózati biztosító : 250 V / 6 A - motorvédelem biztosítója : 250 V / 1,8 A Iomha - zavarjel-távkijelzés érintkezoª terhelhetoªsége : 250 V / 5 A AC - ellátóvezeték csatlakozó menete : 1 /2 (belsoª menet) - rendszer-csatlakozó menete : 1 /2 (belsoª menet) - túlfolyó csatlakozás : DN 40 (HT-csoª) - méretek: hossz - magasság - mélység : 600 x 400 x 210 Speciális adatok - PA típus: - maximális rendszernyomás : 9 bar - üres tömeg : 24 kg Speciális adatok - PM típus: - max. választható utántöltési nyomás : 9 bar - nyomáskapcsoló beállítási tartománya : 1,0-10 bar - nyomáskapcsoló kapcsolási különbsége : 0,35 bar - üres tömeg : 25 kg PA és PM típus utántöltési teljesítme nyének diagramja (kis mértékuª, rendszerspecifikus eltérések lehetségesek) 6793 Utántöltési teljesítmény l/h-ban Utántöltési nyomás bar-ban 5

6 5. Szerelés és beépítés A utántöltoª berendezést csak fagymentes helyiségbe szabad beépíteni! Eloªször a mellékelt fali rögzítoª lemezeket kell felcsavarozni. Ezután a utántöltoªt vízszintesen beállítva kell felszerelni úgy, hogy megfeleloª oldaltávolság (min. 15 cm) a szivattyúhuªtés számára szabadon maradjon. Minden csatlakozást az érvényes muªszaki szabályok figyelembevételével kell kivitelezni. Hidraulikus csatlakozás: A csatlakozó vezetékeket a jelölésnek megfeleloªen kell a alsó részén található csatlakozásokkal összekapcsolni. Az esetleges karbantartási, illetve javítási munkákra tekintettel az ellátóvezeték csatlakozása és a rendszercsatlakozás elé a helyszínen elzáró szelepeket kell felszerelni. Az ivóvízvezetéket eloªzoªleg jól ki kell öblíteni. A mellékelt lefolyótölcsért és a szuªkítoª karmantyút a tömítés behelyezése után fel kell szerelni a túlfolyó csatlakozójára és végül be kell építeni a lefolyóvezetéket. Elektromos csatlakozás: A vezetékelése gyárilag eloª van készítve. A vezérlés kapocslécén található rövidítések jelentése a következoª: Vezetékelés Gyári Helyszíni PE mágnesszelep és kapcsolószekr. földelés x PE feszültségbetáplálás védoªvezetéke x N feszültségbetáplálás nullázó vezetéke x L fázis feszültségbetáplálás x S1 1 jeluª csatlakozás BE/KI kapcsolója x S1a 1a jeluª csatlakozás BE/KI kapcsolója x S1b 1b jeluª csatlakozás BE/KI kapcsolója x P/M szivattyú csatlakozás x P/M szivattyú csatlakozás x Ö zavarjel-távkijelzés - nyitó x G zavarjel-távkijelzés - közös x S zavarjel-távkijelzés - záró x E1b csatlakozás potenciálfüggetlen bemeneti jelre x E1a csatlakozás potenciálfüggetlen bemeneti jelre x E2b csatlakozás - szabadon futás elleni védelem x E2a csatlakozás - szabadon futás elleni védelem x A hálózati csatlakozáshoz a helyszínen egy védoªérintkezoªs dugaszoló aljzatot kell felszerelni. A vezérléshez csatlakozó hálózati kábelt (2 m) a kábelhüvelyen (E pozíció a 3. oldalon) átvezetve kell a mellékelt védoªérintkezoªs csatlakozóhoz bekötni. Alternatív megoldásként a csatlakozás elágazó-dobozon keresztül is történhet. Speciális tudnivalók - PA típus: A tágulási automatához az elektromos csatlakozást egy kéteruª, legalább 2 x 0,75 mm 2 keresztmetszetuª kábellel a helyszínen kell kialakítani. A vezérléséhez a csatlakozás az E1a és E1b kapcsokra való bekötéssel történik. Ehhez a vezérlést a két hengerfejuª csavar meglazításával a kapcsolószekrényroªl le kell venni. A vezérloª házat ezután a homlokoldal feloªl fel kell csavarozni. A kábelt a kapcsolószekrénybe a kábelhüvelyen keresztül és a vezérloª házba a PG-csavarzaton keresztül kell bevezetni és bekötni. Ezután a vezérlést fordított sorrendben ismét fel kell szerelni. A csatlakozás a tágulási automatához az erre érvényes szerelési utasítások szerint történik. Speciális tudnivalók - PM típus: A nyomáskapcsoló a kapcsolószekrénybe be van szerelve és gyárilag be van kötve. A zavarjel-távkijelzoªhöz potenciálfüggetlen nyitó és záró érintkezoªk állnak rendelkezésre, úgyhogy a helyszínen a megfeleloª berendezések felszerelhetoªk. A csatlakozás a vezérléshez az eloªbbiekben leírtak szerint történik. 6

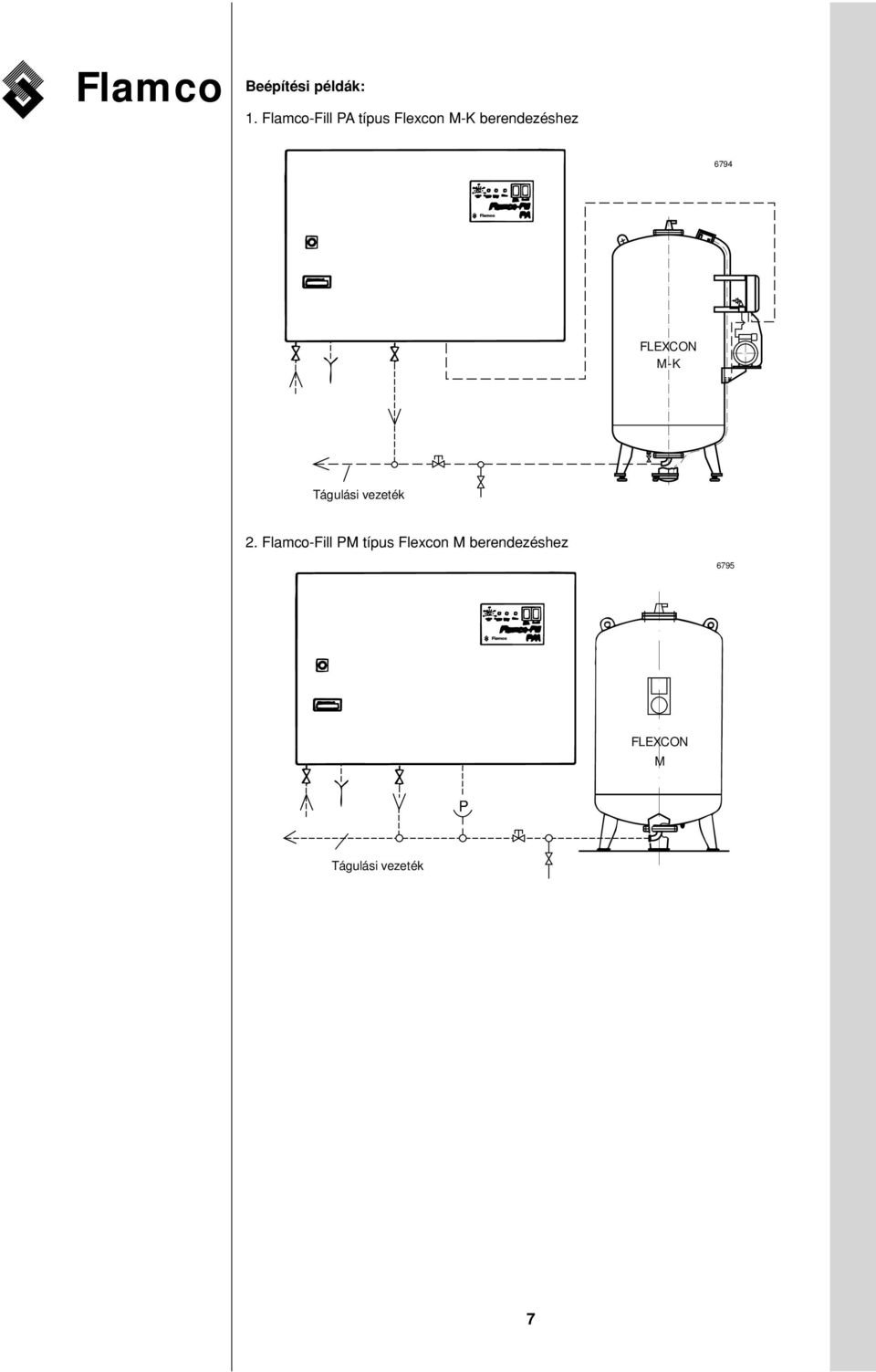

7 Beépítési példák: 1. PA típus Flexcon M-K berendezéshez 6794 FLEXCON M-K Tágulási vezeték 2. PM típus Flexcon M berendezéshez 6795 FLEXCON M P Tágulási vezeték 7

8 6. Beállitás és üzembe helyezés A szerelés ellenoªrzése után a helyszínen felszerelt elzáró szerelvényeket lassan ki kell nyitni, ekkor a készlettartály feltöltoªdik, amíg az úszószelep el nem zár. Speciális tudnivalók - PA típus: A rendszernyomás segítségével az 4. oldalon található diagramról leolvasható az utántöltési teljesítmény. Az utántöltési térfogat számításának alapját a tágulási automata vezérlésén beállított, az utántöltoª berendezés be- és kikapcsolására vonatkozó százalékértékek és a tartály térfogata képezik. A két érték hányadosához 10 percet hozzászámítva megkapjuk a beállítandó utántöltési idoªt. Példa: Rendszernyomás : 6 bar Tágulási automata : Flexcon M-K 1000 Utántöltés bekapcsolási értéke : 5% Utántöltés kikapcsolási értéke : 15% Megállapított utántöltési teljesítmény: 177 l/h, ill. 2,95 l/perc Megállapított utántöltési térfogat : 10% / 1000 l = 100 liter Beállítandó utántöltési idoª : 100 l + 10 perc = 44 perc 2,95 l/perc Speciális tudnivalók - PM típus: A bekapcsolási nyomást valamivel nagyobbra kell választani, mint a tágulási tartály eloªnyomása. A bekapcsolási nyomást a nyomáskapcsoló kapcsolási ku lönbségének felével (0,175 bar) megnövelve megkapjuk az utántöltési nyomást és ezáltal az utántöltési teljesítme nyt (l ásd a diagramot a 4. oldalon). A tartály- és tágulási térfogat segítségével és a nyomástényezoª alapján (tervezési dokumentáció szerinti értékek) meghatározható az elméletileg lehetséges utántöltési térfogat. A két érték hányadosát 10 perccel megnövelve viszont megkapjuk a beállítandó utántöltési idoªt. Példa: Tágulási tartály : Flexcon M 2000 Eloªnyomás : 5 bar Utántöltés bekapcsolási értéke : 5,2 bar Tágulási térfogat : 700 liter Nyomástényezoª : 0,43 Közepes nyomáskülönbség : 5,375 bar Megállapított utántöltési teljesítmény: 180 l/h, ill. 3 l/perc Megállapított utántöltési térfogat : 2000 l x 0, l = 160 liter Beállítandó utántöltési idoª : 160 l + 10 perc = ca. 53 perc 3 l/perc Az utántöltési idoª beállítása után a PM típusnál ezen kívül a beállítási nyomást is be kell állítani a nyomáskapcsolón. Ehhez a fekete recézett anyát a felsoª oldalon le kell húzni és megfordítva ismét vissza kell tenni. A bekapcsolási nyomás megegyezik a mutató felsoª élével. Ezután a recézett anyát ismét le kell húzni és megfordítva vissza kell tenni. Az utántöltoª berendezést a foªkapcsoló bekapcsolásával most már üzembe lehet helyezni. 7. Karbantartás és ellenoªrzés A berendezés részegységei nem igényelnek karbantartást. 8
