1 KERETES ÁLLVÁNY PIONART típus - PUM odell I. kiadás (203. január) KEZELÉSI ÉS KARBANTARTÁSI ÚTMUTATÓ

2 Általános ÁLTALÁNOS RENDELKEZÉSEK A PIONART - PUM odell keretes állvány szerelésére és használatára vonatkozó általános rendelkezések, valaint az ezekre vonatkozó biztonsági szabályok a következő dokuentuok alapján lettek kidolgozva: PN-M : 996 Rögzített fé unkaállványok. Meghatározások, felosztásuk és fő paraétereik; PN-M : 996 Rögzített fé unkaállványok. Moduláris csőállványok; PN-M : 996 Rögzített fé unkaállványok. Keretes állványok; PN-EN 280-:200 Holokzati állványok előre gyártott eleekből.. rész: Terékelőírások; PN-EN 280-2:200 Holokzati állványok előre gyártott eleekből. 2. rész: Részletes száítási ódszerek a szerkezet kialakítására; PN-EN 28-:2007 Építési segédszerkezetek.. rész: Állványok. Teljesíténykövetelények és általános kialakítás; PN-EN 28-2:2008 Építési segédszerkezetek. 2. rész: Anyagtájékoztató; PN-EN 74-:2006 Csatlakozások, központosító csapok és talpleezek unka- és zsaluzóállványokhoz.. rész: Csatlakozások csövekhez. Követelények és vizsgálati eljárások (ered.); Állai közlöny 47. sz. / tétel - Az Infrastruktúráért felelős Miniszter rendelete az építőipari unkák biztonságáról és egészségvédeléről; Állai közlöny 78. sz. / tétel - A Gazdaságügyi, Szociális és Munkaügyi Miniszter rendelete, ely ódosítja a unkavállalók által a unkájuk során használt unkaeszközök biztonsági és egészségvédeli iniukövetelényeiről szóló rendeletet; K / //08 A terékek értékelési kritériuai biztonsági szepontból. Fix álló unkaállvány rendszerek. Varsói Építőipari és Bányászati Mechanizációs Intézet. Minden dolgozó a PIONART - PUM odell keretes állvány szerelésének, használatának vagy bontásának egkezdése előtt köteles egiserni a jelen kezelési és karbantartási útutató tartalát (a továbbiakban DTR). Minden unkálatot a jelen kezelési és karbantartási útutatóban szereplő irányelvek szerint kell elvégezni - vagy, aennyiben ne lettek eghatározva ebben a dokuentuban - a fent felsorolt dokuentuok szerint. A terék gyártója, valaint a PIONART - PUM odell keretes állvány kezelési és karbantartási útutatójának tulajdonosa a PIONART cég. A PIONART - PUM odell állvány szereléséhez kizárólag eredeti, a rendszer részét képező eleeket szabad használni. A PIONART - PUM odell állvány az IMBiGS által kiadott B/02/004/2 sz. biztonsági tanúsítvánnyal rendelkezik. A rendszerhez ne tartozó eleek használata és a PIONART - PUM odell állvány eleeivel történő keverése egy szerkezeten belül azt eredényezi, hogy a jelen kezelési és karbantartási útutató ne vonatkozik az állványra, az IMBiGS által kiadott tanúsítvány pedig érvényét veszti. A PIONART - PUM odell állvány eleeinek keverése ás rendszerek eleeivel egy szerkezeten belül felenti a gyártót és a forgalazót bárineű felelősség alól a deceber 2-i, a terékek általános biztonságáról szóló jogszabály rendelkezései szerint (Állai Közlöny 229. sz., tétel). A statikai száítások elvégzéséhez szükséges PIONART - PUM odell állványeleek szerkezeti dokuentációja elérhető a gyártónál. 6

3 Tartalo ÁLTALÁNOS RENDELKEZÉSEK 6. AZ ÁLLVÁNYRENDSZER MŰSZAKI LEÍRÁSA 9.. AZ ÁLLVÁNY ALKALMAZÁSI TERÜLETEI 9.2. AZ ÁLLVÁNY MŰSZAKI JELLEMZŐI 9 2. SZERELÉSI ALAPELVEK A TALAJ TEHERBÍRÁSÁRA ÉS AZ ÁLLVÁNY ALAPOZÁSÁRA VONATKOZÓ SZABÁLYOK 2.2. A VÉDELMI ELEMEK FELSZERELÉSÉRE VONATKOZÓ SZABÁLYOK A MEREVÍTŐK FELSZERELÉSÉRE VONATKOZÓ SZABÁLYOK A JÁRÓPADOZAT FELSZERELÉSÉRE VONATKOZÓ SZABÁLYOK A KIKÖTÉSEKRE VONATKOZÓ SZABÁLYOK A KÖZLEKEDŐ ÁTJÁRÓK SZERELÉSÉRE VONATKOZÓ SZABÁLYOK A VÉDŐTETŐK SZERELÉSÉRE VONATKOZÓ SZABÁLYOK SZÁLLÍTÓ ESZKÖZÖK SZERELÉSÉRE VONATKOZÓ SZABÁLYOK VILLÁMVÉDELMI RENDSZER SZERELÉSÉRE VONATKOZÓ SZABÁLYOK ÁLLVÁNY FELÉPÍTÉSE ÉS HASZNÁLATA ELEKTROMOS VEZETÉKEK KÖZELÉBEN ÁLLVÁNYKERÍTÉSEK ÉPÍTÉSÉRE ÉS LEZÁRÁSOK, FIGYELMEZTETŐ TÁBLÁK ÉS FIGYELMEZTETŐ FÉNYEK ALKALMAZÁSÁRA VONATKOZÓ SZABÁLYOK AZ ÁLLVÁNY ALKALMAZÁSI ALAPELVEI Műszaki vizsgálatok Az állvány átvétele Az állvány ellenőrzése a használat során Az állványeleek szállítása 9 3. A PIONART KERETES PUM MODELL - ÁLLVÁNYRENDSZER ÖSSZESZERELÉSE SZERELÉSI UTASÍTÁSOK AZ EGYES ÁLLVÁNYELEMEK ÖSSZESZERELÉSE Az állvány szintezése Diagonál rendszerek Fali kikötők Oldalvédeli rendszerek A felső állványszint védele Az állvány szélesítése ,32 konzolok ,64 konzolok ,74 konzolok Biztonság tetőn való unkavégzésnél Védőtető Gyalogos közlekedőkeret Keret kiugrásokhoz Sarkok Gerenda kiegészítők Közlekedés az állvány alatt AZ ÁLLVÁNYRENDSZER LEBONTÁSA AZ ÁLLVÁNY ALKALMAZÁSI ALAPELVEI AZ ÁLLVÁNY ÁTVÉTELE AZ ÁLLVÁNY ELLENŐRZÉSE AZ ÁLLVÁNYSZERKEZETEK SZÁLLÍTÁSA 4 6. MUNKABIZTONSÁGI KÖVETELMÉNYEK AZ ÁLLVÁNY ÉPÍTÉSE ÉS HASZNÁLATA ALATT PIONART - PUM MODELL - JELLEMZŐ ÁLLVÁNYKIALAKÍTÁSOK ÁLTALÁNOS RENDELKEZÉSEK PIONART - PUM MODELL - JELLEMZŐ ÁLLVÁNYKIALAKÍTÁSOKON ALKALMAZOTT JELÖLÉSEK PIONART - PUM MODELL - JELLEMZŐ ÁLLVÁNYKIALAKÍTÁSOK MŰSZAKI ADATAI 45 7

4 Tartalo 7.4. RÉSZLETES RENDELKEZÉSEK Az állvány alapozása Járólapok Védőkorlátok és lábdeszkák Fali kikötés Függőleges (diagonális) erevítők Keskeny járólap szélesítő Széles járólap szélesítő Terhelés PIONART - PUM MODELL - JELLEMZŐ ÁLLVÁNYKIALAKÍTÁSOK TALAJTERHELÉSE PIONART - PUM MODELL - ÁLLVÁNY JELLEMZŐ KIALAKÍTÁSAIHOZ SZÜKSÉGES KIKÖTŐERŐK A PIONART - PUM odell ÁLLVÁNY JELLEMZŐ KIALAKÍTÁSAINAK DIAGONÁL ÉS KIKÖTÉS KIOSZTÁSAI A KOPOTT VAGY SÉRÜLT ELEMEK MEGÍTÉLÉSÉNEK KRITÉRIUMAI ELEMJEGYZÉK 60 8

5 Az állványrendszer. AZ ÁLLVÁNYRENDSZER MŰSZAKI LEÍRÁSA.. AZ ÁLLVÁNY ALKALMAZÁSI TERÜLETEI A PIONART - PUM odell - keretes állványrendszer (a PN :996 szabvány eghatározása szerint olyan állvány, aely sík keretszerkezetre táaszkodik és előgyártott eleekből áll, aelyben a szerkezeti rács inden éretét - vagy legalább azok egy részét az eleekhez szorosan kapcsolódó részek egyértelűen eghatározzák) a következő unkák végzésénél nyújtanak egoldást: falvakolás és festés; épületek hőszigetelésének felhelyezése; ablakok tisztítása; holokzatfelújítás, -karbantartás és - díszítés; épületek és építények téglafalazása; ipari berendezések szerelése; acélszerkezetek tisztítása és korrózióvédele. Tekintettel a járófelület axiális egengedett terhelésére, aely 2 kn/2 (3. névleges csoport a PN-M-47900::996 szabvány szerint, 3. terhelési osztály a PN-EN 28::2007 szabvány szerint), a unkálatok során tilos az állványszerkezeten építőanyagot tárolni, kivéve azokat, elyek azonnal felhasználásra kerülnek..2. AZ ÁLLVÁNY MŰSZAKI JELLEMZŐI PIONART - PUM MODELL - keretes állvány űszaki adatai: axiális agasság (további statikai száítások nélkül) - 60,2 (burkolat nélkül) vagy 40,2 (hálóval); ezők alapvető hossza: 2,0, 2,5 vagy 3,0 ; hossz - tetszőleges, 0,7 ;, ;,5 ; 2,0 ; 2,5 vagy 3,0 hosszúságú ezők összeépítésével; szélesség: 0,74 ; keretagasság: 2,0 ; a járófelület axiális teherbírása: 2 kn /2; zárt vagy részben nyitott (olyan holokzatokhoz, aelyeken az egyenletesen elhelyezkedő nyílások ne haladják eg a teljes falfelület 60%-át) holokzatokhoz építhető; lehetőség vagy keskeny (0,36 ) és széles (0,73 ) járólap szélesítő konzolok használatára; az állványtengely függőleges tengelye eltolható; az állvány hálóval vagy ponyvával burkolható; anyagozgató szerkezetek használata ax. 50 kg teherbírásig; a rácsos tartók alkalazása lehetővé teszi az akadályok kikerülését és átjárók létesítését; az acéleleek tüzihorganyzással védettek korrózió ellen; a fa eleek ipregnációs védeleel rendelkeznek. Az állványeleek a következő felirattal vannak jelölve: PUM / XX ahol XX - a gyártási év két utolsó szájegye. 9

6 Szerelési alapelvek 2. SZERELÉSI ALAPELVEK Az állvány felépítését és bontását kizárólag a törvényileg szükséges jogosultságokkal rendelkező szeélyek végezhetik, az arra jogosult szeély vezetésével. A jelen útutatóban leírt jellező kialakítású állványok szerelését a kezelési és karbantartási útutatónak és a szerelési tervnek (szerelési rajzok, a szerelt szerkezet vázlata a kikötési és erevítési pontok egjelölésével) egfelelően kell elvégezni. A jellezőtől eltérő kivitelezésű szerkezetek esetén a szerelést a kezelési és karbantartási útutatónak, valaint az épített szerkezet vonatkozásában speciálisan elkészített terv szerint kell elvégezni. Az első szint felépítését követően el kell végezni az állványszerkezet szintezését. A ásodik szinttől kezdve, a felépítést az előzőleg összeszerelt, korlátokkal biztosított járófelületről kell végezni. Az állvány erevítését és kikötését fokozatosan kell végezni, a kezelési és karbantartási útutatóban vagy a tervezetben eghatározott kikötési kiosztásnak egfelelően. A szerelés során ellenőrizni kell az egyást követő állványszintek függőleges helyzetét és szükség esetén korrigálni kell. SZABVÁNY (ELŐÍRÁS) Az Infrastruktúráért felelős Miniszter február 6-i rendelete az építkezési unkálatok elvégzésének unkavédeléről és egészségügyi biztonságáról (Állai Közlöny 47. sz., 40. tétel). TARTALOM Az állványokat és a ozgatható unkaállványokat a gyártó dokuentációja vagy az egyedi tervezet szerint kell összeszerelni. A rendszerállványokat a projekt dokuentációnak egfelelően kell szerelni, a gyártó által a szerkezeti követelényeknek való egfelelés szepontjából bevizsgált eleekből, ely követelényeket a terékek biztonsági értékelési kritériuai tartalazzák. Az állványszerkezetek, valaint obil unkaállványok szerelésében és bontásában részt vevő dolgozóknak egfelelő engedélyekkel kell rendelkezniük. A szerelést és bontást végző szeélyek kötelesek agasból való leesés elleni védeli eszközöket alkalazni. Az állványok szerelése és bontása előtt ki kell jelölni és körbe kell keríteni a veszélyzónát. A Gazdaságügyi, Szociális és Munkaügyi Miniszter szepteber 30-i rendelete, ely ódosítja a unkavállalók által a unkájuk során használt unkaeszközök biztonsági és egészségvédeli iniukövetelényeiről szóló rendeletet (Állai Közlöny 78. sz., 745. tétel). A Gazdaságügyi Miniszter 200. szepteber 20-i, a földunkákhoz, építkezési unkálatokhoz és útépítési unkálatokhoz használt gépek és egyéb berendezések alkalazásának unkavédeli és egészségügyi biztonságáról Abban az esetben, ha az adott állványra vonatkozó száításokat tartalazó dokuentáció ne elérhető, vagy ha ez a dokuentáció ne tér ki az alkalazott állvány szerkezetére, el kell végezni az állvány ellenállóképességére és stabilitására vonatkozó száításokat, kivéve, ha az állványok szerelése az általánosan érvényes szabvány szerint kerül felépítésre. Az adott állvány összetettségétől függően: ) az állvány szerelésére, használatára és bontására vonatkozó tervet egy illetékes szeélynek kell kidolgoznia; 2) az. pontban eghatározott terv készülhet szabványos utasítás forájában, az adott állvány speciális részleteire vonatkozó részekkel kiegészítve. Az állványok szerelését, bontását vagy jelentős átalakítását kizárólag felügyelet alatt, külön előírásokban eghatározott jogosultságokkal rendelkező szeélyek végezhetik. A felügyelő szeély, valaint a szerelést, bontást vagy jelentős átalakítást végző dolgozók A rendelet. sz. ellékletében elített unkagépeket (többek között fé építési és szerelési állványokat) kizárólag olyan szeélyek kezelhetik, akik elvégezték az erre vonatkozó képzést és pozitív eredényt értek el a Varsói Építőipari és Bányászati Mechanizációs Intézet által létrehozott bizottság által lefolytatott vizsgán. 0

7 Szerelési alapelvek 2.. A TALAJ TEHERBÍRÁSÁRA ÉS AZ ÁLLVÁNY ALAPOZÁSÁRA VONATKOZÓ SZABÁLYOK SZABVÁNY (ELŐÍRÁS) Az Infrastruktúráért felelős Miniszter február 6-i rendelete az építkezési unkálatok elvégzésének unkavédeléről és egészségügyi biztonságáról (Állai Közlöny 47. sz., 40. tétel). PN M :996 Rögzített fé állványok. Moduláris csőállványok. TARTALOM Az állványokat stabilizált és kidolgozott felületre kell felépíteni, elynek dőlése lehetővé teszi az esővíz elfolyását. Az állvány telepítése talajon. Az alátétek nagyságát úgy kell eghatározni, hogy a talaj vonatkozásában teljesüljenek a szabvány pontjában eghatározott követelények (azaz a talaj teherbírása, elyre az állvány telepítésre került, ne lehet kevesebb, int 0, Mpa). A talaj teherbírását a PN- B-03020:98 (PN-8/B-03020) szabvány szerint vagy ás, űszakilag indokolt ódon kell eghatározni. Fagyott talajra történő telepítés esetén a felületet először fagyentes hookkal kell kiegyenlíteni. Tilos az állványlábak felállítása repedezett és törött alátétekre, ék alátétekre vagy téglából összeállított alátétekre. Az állvány telepítése építési felületen. Abban az esetben, ha az állvány építési felületen kerül felszerelésre, a telepítésnek eg kell felelnie a szabvány és pontjaiban eghatározott követelényeknek (többek között az építési felület teherbírását szilárdsági száítások alapján kell eghatározni, az állványszerkezetre ható egységnyi terhelés pedig ne haladhatja eg az adott felület szerkezetére vonatkozó egengedett terhelési értékeket). Az állvány telepítése utak, utcák és gyalogos járdák felületén. Az állvány telepítése a szabvány 4.0. pontjában eghatározott védeli eleek (többek között korlátok, szegélyek, védőtetők, kerítések, figyeleztető jelölések, stb.) előzetes ellenőrzése és az illetékes helyi hatóságok beleegyezését követően engedélyezett. Alátétek elhelyezése. Az alátéteket előkészített felületre, az épület falára erőlegesen kell elhelyezni oly ódon, hogy az alátét teljes alsó síkja nyoást gyakoroljon a talajra, az alátét szélének pedig 5 c-re kell elhelyezkednie az épület alapzatától. Engedélyezett az alátétek az épület falára párhuzaos lefektetése, azonban csak építési felület esetében, aikor szükség van az oszlop által leadott terhelés átvitelére az építési felület szoszédos eleeire. Az állvány ferde talajra történő telepítése esetén, az állvány entén lévő 6 fokot eghaladó dőlés esetén egy legalább 0,74 széles platforot kell kialakítani. A talajsávnak legalább 0,74 -rel a külső állványoszlopokon túl kell nyúlnia. A talajon összegyűlt esővizet a talajsávon túl kell elvezetni. PN-EN 280-:200 Holokzati állványok előre gyártott eleekből.. rész: Terékelőírások. PN-EN 28-:2007 Építési segédszerkezetek.. rész: Állványok. Teljesíténykövetelények és általános kialakítás. A lábeleek állíthatósági tartoányának legalább 200 -nek kell lennie. Az alátétek, valaint a csavaros táasztékok szilárdságának és erevségének biztosítania kell, hogy a unkaállványról ne ad át a talajra (alapzatra) a tervben elfogadott axiális terhelésnél többet.

8 Szerelési alapelvek 2.2. A VÉDELMI ELEMEK FELSZERELÉSÉRE VONATKOZÓ SZABÁLYOK SZABVÁNY (ELŐÍRÁS) Az Infrastruktúráért felelős Miniszter február 6-i rendelete az építkezési unkálatok elvégzésének unkavédeléről és egészségügyi biztonságáról (Állai Közlöny 47. sz., 40. tétel). PN-EN 28-:2007 Építési segédszerkezetek.. rész: Állványok. Teljesíténykövetelények és általános kialakítás. TARTALOM A tolókocsik és talicskák száára fenntartott, a talajszint felett több, int éterrel elhelyezkedő közlekedési útvonalakat korlátokkal kell biztosítani. A korlát 0,5 agas szegélylécből és, agasságban elhelyezett védőkorlátból áll. A szegélyléc és a védőkorlát közötti szabad felületet oly ódon kell befedni, hogy a dolgozók biztosítva legyenek a agasból történő leesés ellen. Állványrendszerek esetében egengedett a védőkorlát éter agasságban történő felszerelése. Az állványokra és a ozgatható unkaállványokra vonatkozó követelények: ) rendelkeznie kell olyan járópadozattal, elynek unkafelülete elegendő a unkát végző szeélyek száára, valaint az eszközök és szükséges ennyiségű anyagok tárolására; 2) rendelkeznie kell a terheléseknek egfelelő stabil szerkezettel; 3) biztosítania kell a biztonságos közlekedést és a unkaálloások szabad elérését; 4) biztosítania kell a ne túl egerőltető testhelyzetben történő unkavégzést; 5) rendelkeznie kell védőkorláttal; 6) rendelkeznie kell közlekedő átjárókkal. Abban az esetben, ha az állvány és a fal közötti távolság eghaladja a 20 c-t, a fal felőli oldalon korlátot kell alkalazni. A közlekedési útvonalak vonalán elhelyezett állványok esetében szükséges ezen útvonalakra illetékes felügyeleti hatóságok engedélye, valaint az általuk követelt biztonsági intézkedések betartása. A biztonsági intézkedéseket a forgaloszervezési tervnek kell tartalaznia. A közlekedési útvonalak vonalán elhelyezett állványoknak az alábbiakat kell legalább tartalazniuk: ) tárgyak állványról történő leesése elleni védele; 2) a járókelők védele az állványszerkezet eleei által esetlegesen okozott szeélyi sérülések és ruházatban okozott károk ellen. A unkaterületeket és elérési területeket oldalvédeleel kell ellátni, aely fő korlátból, köztes végkorlátból és bokalécből áll. Az oldalvédelet véletlen elcsúszás ellen kell biztosítani A MEREVÍTŐK FELSZERELÉSÉRE VONATKOZÓ SZABÁLYOK SZABVÁNY (ELŐÍRÁS) PN M :996 Rögzített fé állványok. Moduláris csőállványok. TARTALOM Függőleges erevítő. A holokzati és szabadon álló állványok külső oszlopait függőleges erevítőkkel kell egyáshoz csatlakoztatni az állvány teljes agasságában. Az állvány diagonál rendszerének biztosítania kell az állvány rendkívüli stabilitását, egtartva a kinetikus stabilitást a külső erőktől függetlenül, az alsó diagonál csoópontoknak pedig közvetlenül a talajszint felett kell elhelyezkedniük. A függőleges erevítőket szietrikusan kell elhelyezni és inden állványszintnek legalább 2 erevítőt kell tartalaznia. A diagonál ezők (erevített közök) közötti távolság ne haladhatja eg a 0 -t. 2

9 Szerelési alapelvek 2.4. A JÁRÓPADOZAT FELSZERELÉSÉRE VONATKOZÓ SZABÁLYOK SZABVÁNY (ELŐÍRÁS) Az Infrastruktúráért felelős Miniszter február 6-i rendelete az építkezési unkálatok elvégzésének unkavédeléről és egészségügyi biztonságáról (Állai Közlöny 47. sz., 40. tétel). A Gazdaságügyi, Szociális és Munkaügyi Miniszter szepteber 30-i rendelete, ely ódosítja a unkavállalók által a unkájuk során használt unkaeszközök biztonsági és egészségvédeli iniukövetelényeiről szóló rendeletet (Állai Közlöny 78. sz., 745. tétel). PN-EN 280-:200 Holokzati állványok előre gyártott eleekből.. rész: Terékelőírások. TARTALOM A különböző szinteken egyidejűleg végzett unka engedélyezett a unkahelyek között előírt távolságok betartásának feltételével. A fent elítettektől eltérő esetekben a biztonságos távolság vízszintben legalább 5, függőleges síkban pedig egy lezárt járópadozatból állnak, eltekintve attól a járópadozattól, ain a unkálatok folynak. Az állvány járópadozatainak érete, forája és elrendezése: ) eg kell, hogy feleljen a végzett unka jellegének és az átvitt terhelésnek; 2) biztosítania kell a biztonságos unkavégzést és közlekedést. Az állvány járópadozatát oly ódon kell összeszerelni, hogy: ) annak részei ne ozoghassanak a használat során; 2) a járópadozatok részei és a leesés elleni biztosítékként szolgáló védőeleek között előforduló rések biztonságosak legyenek. A járópadozat felületét ki kell szintezni és botlás által okozott veszélytől entesnek kell lennie. Az állványrendszernek egfelelően éretezett járópadozatokat kell tartalaznia az eleek között található 25 -nél szélesebb rések lefedése céljából. Azokon a helyeken, ahol a járópadozat részeit oszlop választja el, ezen részek közötti távolság ne haladhatja eg a 80 -t. A járópadozat részeit kieelésgátlóval kell ellátni. Javasoljuk a járópadozatot alkotó részek helyzetének rögzítését az egyást követő koponensek hozzáadásával a felépítés folyaata során. Alternatív egoldásként rögzítőeszköz is alkalazható, aely járólap kieelésgátló szerepet tölt be, és aely egfelelő telepítése fentről vagy lentről vizuálisan ellenőrizhető. A járópadozat egyással szoszédos eleei csatlakoztathatók egyáshoz a kölcsönös elhajlás csökkentése céljából, abban az esetben azonban, ha e célra különálló koponens kerül felhasználásra, akkor ezt az eleet ne lehet figyelebe venni az értékelés során. PN-EN 28-:2007 Építési segédszerkezetek.. rész: Állványok. Teljesíténykövetelények és általános kialakítás. Lehetővé kell tenni a járópadozatok részeinek biztosítását veszélyes elozdulás ellen, pl. szél okozta véletlen eltolódás vagy feleelkedés ellen. A unkafelületek részeinek csúszásgátló felülettel kell rendelkezniük. 3

10 Szerelési alapelvek 2.5. A KIKÖTÉSEKRE VONATKOZÓ SZABÁLYOK SZABVÁNY (ELŐÍRÁS) Az Infrastruktúráért felelős Miniszter február 6-i rendelete az építkezési unkálatok elvégzésének unkavédeléről és egészségügyi biztonságáról (Állai Közlöny 47. sz., 40. tétel). PN M :996 Rögzített fé állványok. Moduláris csőállványok. TARTALOM Az állvány kikötési pontjainak száa és elrendezését, valaint a kikötési erő értékét az állvány tervezetében vagy a gyártó dokuentációjában kell eghatározni. Egy állványrögzítés vízszintes együtthatója ne lehet kevesebb, int 2,5 kn. Az állványszerkezet ne nyúlhat 3 -nél túl a legfelső horgonyzási ponton, a unkafelületet pedig e szintnél legfeljebb,5 éterrel agasabbra lehet felszerelni. Azokat az állványokat, elyek agassága eghaladja az alap legkisebb éretének négyszeresét, valaint azokat az állványokat, elyek anyagozgató szerkezettel vannak felszerelve, a statikai száításoktól függetlenül kikötésekkel kell rögzíteni. Az állványokat úgy kell az építényhez vagy épület falához kikötni, hogy a kikötés biztosítsa az állvány statikai biztonságát és erevségét, valaint lehetővé tegye az állványra ható külső erők átvitelét (pl. oldalszél terhelés, excenteres statikai terhelés, szeélyi terhelés, a ne egyenletes szerkezeti eloszlásból adódó erők). Az állványzat egy szakaszára jutó kikötési pontok száát a statikai száítások alapján kell eghatározni, azzal a kikötéssel, hogy az állvány leválási erejének (a falra erőlegesen) értéke kikötésre ne haladhatja eg a 250 dan-t. Azokban az esetekben, ha a szerkezeti indikációk lehetővé teszik, engedélyezett ennek az erőnek agasabb értéke is, ha az épület vagy építény, elyhez az állvány kikötésre került, teherbíróképessége egengedi azt. A kikötési pontokat szietrikusan kell elhelyezni az állvány teljes felületén, és a kikötési pontok közötti távolság vízszintben ne haladhatja eg a 4-5 -t, úgy, hogy az állvány inden felületére egy kikötési pont jusson. Az állvány inden olyan eleét, aely az épület sarkain túllóg, és szél hatásának van kitéve, kiegészítő kikötésekkel kell rögzíteni, figyelebe véve a szél vízszintes nyoó és szívó erejét. A holokzati állványok szerkezete ne nyúlhat 3,0 -nél túl a legfelső horgonyzási vonalon, a unkafelületet pedig e szintnél legfeljebb,50 éterrel agasabbra lehet felszerelni A KÖZLEKEDŐ ÁTJÁRÓK SZERELÉSÉRE VONATKOZÓ SZABÁLYOK SZABVÁNY (ELŐÍRÁS) Az Infrastruktúráért felelős Miniszter február 6-i rendelete az építkezési unkálatok elvégzésének unkavédeléről és egészségügyi biztonságáról (Állai Közlöny 47. sz., 40. tétel). PN M :996 Rögzített fé állványok. Moduláris csőállványok. TARTALOM A oduláris állványoknak kijelölt biztonságos közlekedő átjárókkal kell rendelkezniük. A legtávolabbi unkahely távolsága a közlekedő átjárótól ne haladhatja eg a 20 -t, a közlekedő átjárók közötti távolság pedig a 40 -t. A közlekedő átjárókat az állványszerkezet felépítésével egyidejűleg kell összeszerelni az állványhálón belül, vagy ha ezt az építési körülények igénylik, az alap állványszerkezet ellett felépített különálló szegensként. A szoszédos közlekedő átjárók távolsága egyástól ne haladhatja eg a 40 -t, a legtávolabbi unkahely távolsága a közlekedő átjáró középpontjától pedig a 20 -t. A közlekedő átjáróknak tartalazniuk kell az alábbi eleeket: a) létrák, b) védőkorláttal felszerelt járópadozatok. 4

11 Szerelési alapelvek PN-EN 28-:2007 Építési segédszerkezetek.. rész: Állványok. Teljesíténykövetelények és általános kialakítás. Az állványrendszernek biztosítania kell a különböző állványszintek közötti átjárást. Ezeket döntött létrákkal vagy lépcsőkkel kell egoldani, elyeket a járópadozatnál, a unkaállvány szélesítésénél kell elhelyezni, az oszlopköz ellett vagy a közvetlenül szoszédos toronyban. 5

12 Szerelési alapelvek 2.7. A VÉDŐTETŐK SZERELÉSÉRE VONATKOZÓ SZABÁLYOK SZABVÁNY (ELŐÍRÁS) Az Infrastruktúráért felelős Miniszter február 6-i rendelete az építkezési unkálatok elvégzésének unkavédeléről és egészségügyi biztonságáról (Állai Közlöny 47. sz., 40. tétel). TARTALOM Közvetlenül az utak, utcák ellett, valaint gyalogos közlekedéseknél elhelyezett állványoknak, a Rendelet 2. -ban eghatározott követelényeknek való egfelelésen kívül, védőtetőkkel és védőhálókból álló borítással kell rendelkezniük. A védőtetőket a legalacsonyabb helyen a talajhoz képest legalább 2,4 agasságban kell felszerelni, 45 eséssel a veszélyforrás felé. A védőtetők borításának zártnak és leeső tárgyak behatolásával szeben ellenállónak kell lennie. Az átjáró útvonalak keresztezésénél a védőtetőnek az átjáró útvonal szélességénél inden oldalon legalább 0,5 éterrel szélesebbnek kell lennie. Tilos a védőtetőket állványként vagy eszközök, berendezések és anyagok tárolására használni. PN M :996 Rögzített fé állványok. Moduláris csőállványok. Közvetlenül a közlekedési útvonalak, vagyis járdák, utcák, utak, stb. ellett elhelyezett állványt az épület felé 45 fokos esésű védőtetővel kell felszerelni. A tető és a talaj közötti távolság ne lehet kisebb, int 2,40. Az átjárók feletti védőtetőknek zártnak kell lenniük, legalább 24 vastagságú deszkákból kell felépíteni és olyan anyaggal kell lefedni, aely topítja a tárgyak esését. A tetőnek legalább,0 éterrel szélesebbnek kell lennie, int az átjáró szélessége, a tetőnek pedig érintkeznie kell az épület falával. A védőtető kinyúlása a külső oszlopszélességtől száítva a következő agasságú állványok esetében: ig - legalább 2,50, - 20 felett - legalább 3,50. A védőtető tartóknak a járdaszegélyektől legalább 0,80 éterre kell elhelyezkedniük SZÁLLÍTÓ ESZKÖZÖK SZERELÉSÉRE VONATKOZÓ SZABÁLYOK SZABVÁNY (ELŐÍRÁS) Az Infrastruktúráért felelős Miniszter február 6-i rendelete az építkezési unkálatok elvégzésének unkavédeléről és egészségügyi biztonságáról (Állai Közlöny 47. sz., 40. tétel). PN M :996 Rögzített fé állványok. Moduláris csőállványok. TARTALOM Az állványszerkezethez karral rögzített anyagozgató berendezés eelőképessége ne haladhatja eg a,5 kn-t. A legfeljebb 50 kg súlyú anyagok ozgatásához a kijelölt helyeken, csövekből készült szállítókarokat kell rögzíteni bilincsek segítségével. A szerkezetnek a névleges terhelés,40-nek egfelelő függőleges statikus terhelést, valaint a kötél egfeszülése által okozott vízszintes terhelést kell elviselnie. A csörlőnek vagy az eelőcsigán átvetett kötelet húzó ebernek legalább 4,0 távolságban kell elhelyezkednie a csiga függőleges tengelyétől. A szállítókarokat két kiegészítő kikötéssel kell rögzíteni. A szállítókarok közötti távolság ne haladhatja eg a 30 -t, a kar távolsága az állvány közelebb fekvő végéhez pedig a 5 -t. Az eelőcsiga rögzítési pontjának a járópadozat szintjétől ért agassága ne lehet kevesebb, int,60. Az anyagozgatásra szolgáló helyeken a köztes korlátok közötti távolságnak lehetővé kell tennie a rakoány felhúzását a járópallóra, de ne haladhatja eg a 0,74 -t. 6

13 Szerelési alapelvek 2.9. VILLÁMVÉDELMI RENDSZER SZERELÉSÉRE VONATKOZÓ SZABÁLYOK SZABVÁNY (ELŐÍRÁS) Az Infrastruktúráért felelős Miniszter február 6-i rendelete az építkezési unkálatok elvégzésének unkavédeléről és egészségügyi biztonságáról (Állai Közlöny 47. sz., 40. tétel). PN M :996 Rögzített fé állványok. Moduláris csőállványok. TARTALOM Biztosítani kell a fé részekből készült állvány földelését és villávédeli rendszerét. Az állványszerkezetnek eg kell felelnie az épületek villácsapások elleni védeléről szóló vonatkozó előírások rendelkezéseinek, és ezért rendelkeznie kell villávédeli rendszerrel. Abban az esetben, ha az állványt villáhárítóval rendelkező épület falához telepítették, egengedett az állvány csatlakoztatása a villáhárító függőleges felfogójához, az állvány villávédeli rendszerének kiépítése helyett. Abban az esetben, ha az állványt építények belső zárt terébe telepítették, nincs szükség villávédeli rendszer telepítésére. A villáhárító rendszer függőleges felfogóját az állványon a legalább 4,00 hosszúságú csőszakaszok alkotják, elyeket csatlakoztatni kell a külső oszlopok végeihez (csúcsaihoz) toldóbilincsek segítségével. A csövek felső végeinek laposnak és hegyesnek kell lennie. A függőleges felfogók közötti távolság ne haladhatja eg a 2 -t. A felfogókat a földeléssel 3 x 20 horganyzott vagy réz vagy 6 átérőjű horganyzott acél huzalból készült elvezető vezetékkel kell csatlakoztatni. Biztosítani kell inden acélcsőből készült szerkezet földelését a ax. kv feszültségű villaos berendezések földeléséről és nullázásáról szóló egfelelő rendelkezésekben foglalt követelényekkel összhangban. Az 50 Hz frekvenciájú váltakozó áraal ért földelési ellenállás ne haladhatja eg a 0 ohot. A földelési pontok közötti távolság ne haladhatja eg a 2 -t ÁLLVÁNY FELÉPÍTÉSE ÉS HASZNÁLATA ELEKTROMOS VEZETÉKEK KÖZELÉBEN SZABVÁNY (ELŐÍRÁS) Az Infrastruktúráért felelős Miniszter február 6-i rendelete az építkezési unkálatok elvégzésének unkavédeléről és egészségügyi biztonságáról (Állai Közlöny 47. sz., 40. tétel). TARTALOM Állványok és obil unkaállványok szerelése, használata és bontása felső elektroos vezetékek közelében akkor engedélyezett, ha az elektroos vezetékek a veszélyzónán kívül helyezkednek el. Más esetekben, a unkálatok egkezdése előtt a felső elektroos vezetékeket áratalanítani kell. Munkahelyeket, terék- és anyag lerakóhelyeket, illetve építőipari gépeket és berendezéseket tilos közvetlenül a felső elektroos vezetékek alá vagy a szélső vezetékektől száított alábbi távolságra telepíteni: ) 3 a legfeljebb kv névleges feszültségű vezetékek esetében; 2) 5 az kv és 5 kv közötti névleges feszültségű vezetékek esetében; 3) 0 a 5 kv és 30 kv közötti névleges feszültségű vezetékek esetében; 4) 5 a 30 kv és 0 kv közötti névleges feszültségű vezetékek esetében; 5) 30 a 0 kv feletti névleges feszültséggel rendelkező vezetékek esetében. 7

14 Szerelési alapelvek 2.. ÁLLVÁNYKERÍTÉSEK ÉPÍTÉSÉRE ÉS LEZÁRÁSOK, FIGYELMEZTETŐ TÁBLÁK ÉS FIGYELMEZTETŐ FÉNYEK ALKALMAZÁSÁRA VONATKOZÓ SZABÁLYOK SZABVÁNY (ELŐÍRÁS) Az Infrastruktúráért felelős Miniszter február 6-i rendelete az építkezési unkálatok elvégzésének unkavédeléről és egészségügyi biztonságáról (Állai Közlöny 47. sz., 40. tétel). PN M :996 Rögzített fé állványok. Moduláris csőállványok. TARTALOM Az állványokat vagy obil unkaállványokat táblával kell ellátni, elyek a következőket tartalazzák: ) az állvány vagy obil unkaállvány szerelését végző alanyt, a vezetéknév és név vagy egnevezés, valaint a telefonszá egadásával; 2) a járólapok és az állványszerkezet vagy a obil unkaállvány egengedett terhelhetőségét. Az állványok szerelése vagy bontása előtt ki kell jelölni és körbe kell keríteni a veszélyes területet. Az építési- vagy unkaterületet körbe kell keríteni vagy ás ódon kell egakadályozni illetéktelen szeélyek bejutását erre a területre. Abban az esetben, ha ne lehetséges az építési- vagy unkaterület elkerítése, a terület határát figyeleztető táblákkal kell kijelölni és szükség esetén biztosítani kell az állandó felügyeletet. Az építési terület elkerítését oly ódon kell elvégezni, hogy az ne jelentsen veszélyt a közelben tartózkodókra. A kerítés agassága legalább,5 legyen. A veszélyes terület oly ódon kell elkeríteni és jelölni, ai egakadályozza illetéktelen szeélyek bejutását. Az olyan veszélyes területeket, ahol fennáll a leeső tárgyak veszélye, a Rendelkezés bekezdésében eghatározott korlátokkal kell elkeríteni. Az. bekezdésben elített veszélyes terület az építény síkjától száított legkisebb hosszérete vonatkozásában ne lehet kevesebb, int annak a agasságnak az /0-e, ahonnan a tárgyak esetlegesen leeshetnek, de legalább 6. A sűrűn beépített városi területeken a veszélyes terület érete csökkenthető ás űszaki vagy szervezeti egoldás alkalazásának feltételével, aelyek védelet nyújtanak a leeső tárgyakkal szeben. Kerítés. Az állvány szereléséhez vagy bontásához közvetlenül kapcsolódó unkavégzés területét legalább,5 agas kerítéssel kell körülvenni, a kerítést pedig az állvány szélétől az esetlegesen leeső tárgyak vagy anyagok esési agasságának /0-vel egegyező távolságban, de legalább 6 -re kell telepíteni. Ütközők. A kapuknál, alagutaknál és átjáróknál elhelyezett oszlopokat ütközőkkel kell ellátni, aelyek ne alkotják a szerkezet részét. Figyeleztető táblák. Az állvány szerelésével és bontásával kapcsolatos unkavégzés helyét a talajtól legfeljebb 2,5 -re látható ódon elhelyezett figyeleztető táblákkal kell egjelölni. A táblán található feliratoknak legalább 0 távolságról láthatónak kell lennie. Figyeleztető fények. Abban az esetben, ha a felépített állvány akadályozza az átjutást (az illetékes helyi hatóság engedélyével), korlátot és piros, az átenő forgalo egszűnéséről tájékoztató figyeleztető táblát kell kihelyezni, éjszakára pedig piros fényjelzést kell telepíteni. 8

15 Szerelési alapelvek 2.2. AZ ÁLLVÁNY ALKALMAZÁSI ALAPELVEI Műszaki vizsgálatok SZABVÁNY (ELŐÍRÁS) PN M :996 Rögzített fé állványok. Moduláris csőállványok. TARTALOM Minden állványt használatba vétel előtt (az összes szerelési űvelet befejezését követően) a következő űködési vizsgálatoknak kell alávetni: a) a talaj állapotának ellenőrzése - elegendő beszerezni az építésvezetőtől egy igazolást arra vonatkozóan, hogy elvégezték a talaj állapotának vizsgálatát a egfelelőség szepontjából; b) az állványalap szerevételezéses ellenőrzése; c) az állvány szerkezeti kiosztásának ellenőrzése - a függőleges és átlós kerettávolságok éretei, valaint szintagasságok ellenőrzése a egengedett eltérések figyelebevételével; d) a felépített állványszerkezet függőleges és vízszintes tengelytől való eltérésének ellenőrzése; a következő eltérési szintek egengedettek: a keret tetejének függőleges eltérése: legfeljebb 5 a 0 -nél alacsonyabb állványok esetében, legfeljebb 25 a 0 -nél agasabb állványok esetében; legfeljebb 0 - a függőleges keret függőleges eltérése egy állványszinten; ± 50 a erevítők vízszintes eltérése a hossztengely körül az egész állványhosszon, függetlenül a függőleges keretek távolságától; ± 20 a kereszttartók vízszintes eltérése az állvány átlós tengelye entén; e) az átlós erevítők állapotának szerevételezéses ellenőrzése; f) a kikötési pontok ellenőrzése - speciális érőberendezéssel végzett húzásos próbával. A vizsgálatoknak a kikötések véletlenszerűen kiválasztott kb. 0%-át kell alávetni; g) járólapok szerevételezéses ellenőrzése; h) a felállított állvány közlekedési előírásoknak való egfelelőségének szerevételezéses ellenőrzése; i) villáhárító berendezések ellenőrzése ellenálláséréssel; j) az állvány helyzetének ellenőrzése a felső elektroos vezetékekhez képest; k) a biztonsági rendszerek szerevételezéses ellenőrzése Az állvány átvétele SZABVÁNY (ELŐÍRÁS) Az Infrastruktúráért felelős Miniszter február 6-i rendelete az építkezési unkálatok elvégzésének unkavédeléről és egészségügyi biztonságáról (Állai Közlöny 47. sz., 40. tétel). TARTALOM Az állvány használatba vétele kizárólag az állvány átvételét követően engedélyezett az építésvezető vagy ás eghatalazott szeély által. Az állvány átvételét az építési naplóba vagy a űszaki átvételi jegyzőkönyvbe bevezetett bejegyzéssel kell igazolni. Az építési naplóba vagy a űszaki átvételi jegyzőkönyvbe bevezetett bejegyzésben többek között az alábbiakat kell eghatározni: ) az állvány felhasználója; 2) az állvány rendeltetése; 3) az állvány szerelését végző alany, a vezetéknév és név vagy egnevezés, valaint a telefonszá egadásával; 4) a járólapok és az állványszerkezet egengedett terhelhetőségét; 5) az állvány használatba vételének dátua; 6) földelési ellenállás; 7) az állvány következő ellenőrzéseinek időpontja. 9

16 Szerelési alapelvek Az állvány ellenőrzése a használat során SZABVÁNY (ELŐÍRÁS) Az Infrastruktúráért felelős Miniszter február 6-i rendelete az építkezési unkálatok elvégzésének unkavédeléről és egészségügyi biztonságáról (Állai Közlöny 47. sz., 40. tétel). PN M :996 Rögzített fé állványok. Moduláris csőállványok. TARTALOM Az építésvezetőnek vagy ás eghatalazott szeélynek inden alkaloal el kell végeznie az állványok és obil unkaállványok ellenőrzését erős szelet, csapadékot és ás olyan tényező fellépését követően, aely veszélyezteti a unkavégzés biztonságát, valaint a 0 napot eghaladó unkaszünet után, továbbá rendszeresen, legalább havonta egyszer. Az ellenőrzés által lefedett tevékenységek körét a gyártói utasítások vagy az egyéni projekt határozza eg. Norál használat során az állványon a következő ellenőrzéseket kell elvégezni: a) napi ellenőrzések; b) 0 napi ellenőrzések; c) azonnali ellenőrzések. Az egyes ellenőrzések által lefedett tevékenységek körét az adott állványra vonatkozó egfelelő szerelési és használati útutatóban kell eghatározni. A űszaki ellenőrzések elvégzéséért az építésvezető vagy az általa egbízott szeély felel. Az ellenőrzés eredényét az építési naplóban kell rögzíteni Az állványeleek szállítása SZABVÁNY (ELŐÍRÁS) PN M :996 Rögzített fé állványok. Moduláris csőállványok. TARTALOM A egfelelően rögzített és sérülés elleni védeleel ellátott állványeleek bárilyen járűvön szállíthatók. Az egyes eleek a vevő kérésére és elvárása szerint kerülnek csoagolásra. 20

17 A PIONART - PUM odell keretes állványrendszer 3. A PIONART KERETES PUM MODELL - ÁLLVÁNYRENDSZER ÖSSZESZERELÉSE 3.. SZERELÉSI UTASÍTÁSOK a) A PIONART - PUM odell - állvány felépítését a lábeleek egfelelő távolságra helyezésével kell egkezdeni, az anyák kicsavarása nélkül (2. ábra). A lábeleeket egfelelő alátétfára kell helyezni, távolságukat pedig az odakészített korlátele érete alapján kell eghatározni. 2. ábra Lábeleek elhelyezése Az ily ódon elhelyezett állítható lábeleekre helyezze fel a erevítés és az állványkeret alsó rögzítését (3. ábra, csak a külső lábakra azokban a erevített ezőkben, ahol a erevítési csoópont közvetlenül a talaj felett helyezkedik el), ajd csatlakoztassa korláttal - 4. ábra (ait az,0 agasságban elhelyezett csatlakozókhoz kell rögzíteni), valaint az átlós erevítővel. Az átlós erevítő kezdő adapterének csatlakozóját a erevítő belső nyílásába kell helyezni (azon az oldalon, ahol a erevítőben két nyílás van) - lásd 5. ábra. A korlátok és erevítő felhelyezését követően a kereten és a erevítő alsó csatlakozóján található reteszeknek függőleges helyzetben kell lenniük. 3. ábra Merevítő kezdő adapterének felszerelése a lábeleekre 4. ábra Keretek és korlátok szerelése az első állványezőben 2

18 A PIONART - PUM odell keretes állványrendszer 5. ábra Diagonál szerelése az első állványszinten Az első állványezőt két 0,32 széles acél járólappal zárja le, aelyeket a keret tartóira kell szerelni (6. ábra). A ező ily ódon történő összeszerelését követően folytassa az első szint szerelését a keretek, diagonálok (a diagonál kiosztások szerint) és járólapok felszerelésével, elyek egyben a vízszintes állványerevítők szerepét is betöltik; 6. ábra Az első állványező acél járólapjainak szerelése 7. ábra Első állványező b) a közlekedő átjáróba létrás átjárólapot kell szerelni (8. ábra). 8. ábra Létratáasztó deszka használata az alsó járószinten 9. ábra Alapgerenda és acél járólap használata a létra egtáasztására az alsó állványszinten 20

19 A PIONART - PUM odell keretes állványrendszer A közlekedés és szállítás felsőbb szintekre való biztosítása érdekében a létrát az alsó szinten deszkákra vagy acél járólapra kell táasztani (lásd 8. és 9. ábra). Acél járólap szerelése esetén először az alapgerendákat kell a lábeleekre szerelni, ajd a járólapokat és kereteket. Az állványszerkezet szerelése, használata és bontása alatt a létrás átjáró ajtókat kinyílás ellen biztosítani kell az ajtó alatti retesszel. Az ajtókat csak a szintek közötti átjárásnál szabad kinyitni. c) vízérték segítségével végezze el az állvány szintezését az állítható lábakon található csavarok szabályozásával (0. ábra), ajd végezze el a szerkezet kikötését a pontban leírtak szerint (. ábra); 0. ábra Az állvány szintezése. ábra A kikötések szerelése az első állványszinten d) a következő állványszint építését az átjáróezőkbe szerelt keretekkel és korlátokkal kell folytatni (2. ábra); a szerelés során a szerelést végző szeélyeknek védőeszközöket kell használni lezuhanás ellen; 2. ábra Keretek és korlátok szerelése a ásodik járószinten az átjáróezőben 22

20 A PIONART - PUM odell keretes állványrendszer e) az átjáróezőtől indkét irányban folytassa a keretek szerelését és egyúttal határozza eg az egyes ezők elhelyezkedését a (az állvány külső részén elhelyezkedő) keretcsatlakozókba rögzített két korlát segítségével. A erevített ezőkbe átlós erevítőket kell szerelni (3. ábra). A erevítő profilos végénél a csatlakozót helyezze a erevítő külső nyílásába. A korlátok és erevítők felhelyezését követően a keretcsatlakozóin található reteszeknek függőleges helyzetben kell elhelyezkedniük; 3. ábra Diagonál szerelése a ásodik állványszinten f) biztosítsa az állványszintet véglezáró korlátokkal, láblécekkel és lezáró láblécekkel (4. ábra); 4. ábra Lezáró korlátok és láblécek szerelése g) a következő ezőket járólapokkal (acél vagy gyalogjáró) kell ellátni, a C-profilú csatlakozóra szerelve azokat; h) végezze el a szerkezet kikötését a pontban leírtak szerint (6. ábra); 5. ábra Második járószint beszerelt járólapokkal 6. ábra A kikötések szerelése a ásodik állványszinten 23

21 A PIONART - PUM odell keretes állványrendszer i) a következő szintek szerelését a d - h pontokban leírtak szerint végezze; j) a legfelső szint biztosítása érdekében szereljen fel L kereteket - lásd 7. ábra (keretcsövekbe történő szerelés), valaint (beépített végszegéllyel felszerelt) felső kereteket - lásd 8. ábra - az állvány szélső keretoszlopára. Rögzítse a korlátokat a keret csatlakozóihoz, ajd szerelje fel a lábléceket. A szerelésnél használjon lezuhanás ellen védő szeélyes védőeszközöket. 7. ábra L keretek szerelése 8. ábra Felső keret szerelése 9. ábra Kész állványszerkezet 24

22 A PIONART - PUM odell keretes állványrendszer 3.2. AZ EGYES ÁLLVÁNYELEMEK ÖSSZESZERELÉSE Az állvány szintezése A PIONART - PUM odell - keretes állvány szintezése elvégezhető a következő eleek segítségével: állítható lábeleekkel (20a ábra); kiegyenlítő keretekkel (20b ábra). a) b) 20. ábra Állvány szintezése: a) állítható lábeleel; b) kiegyenlítő kerettel Az első ódszer az állvány 0,2-0,5 -es szintkülönbség anyával történő kiegyenlítését teszi lehetővé. A lábeleek enetén található védelenek köszönthetően az anyák ne csavarhatók le egészen. Kínálatunk 400, 500, 600 és 800 hosszú lábeleeket tartalaz. A ásodik ódszerrel nagyobb terepszint különbségeket lehet áthidalni. Ilyen esetekben az állványépítést a agasabban fekvő szinteken kell kezdeni becsavart lábeleekkel. A gyártó terékkínálatában 0,5;,0 és,5 agas kiegyenlítő keretek találhatók Diagonál rendszerek Az állvány diagonál rendszere biztosítja a szerkezet rendkívüli stabilitását, egtartva a kinetikus stabilitást a külső erőktől függetlenül, az alsó diagonál csoópontoknak pedig közvetlenül a talajszint felett kell elhelyezkedniük. Az átlós erevítőket szietrikusan kell elhelyezni és inden állványszintnek legalább 2 erevítőt kell tartalaznia. A diagonál ezők közötti távolság ne haladhatja eg a 0 -t (a 3,0 hosszúságú ezők esetében a erevítőket legalább inden negyedik ezőbe fel kell szerelni, a 2,5 hosszú ezők esetében pedig inden ötödik ezőbe). A erevítőket a keret csoóleezébe és a keretoszlop alsó részén található csatlakozókba kell rögzíteni (Szerelési útutató 3.a és 3.e pontja). A erevítők felhelyezését követően a csatlakozókon található reteszeknek függőleges helyzetben kell elhelyezkedniük (2. ábra); A jellező állványkialakítások diagonál kiosztásait a 7.7. fejezet tartalazza. 2. ábra Merevítő rögzítése a kereten 25

23 A PIONART - PUM odell keretes állványrendszer Fali kikötők A PIONART - PUM odell keretes állványrendszer kikötése kikötő csavarokkal történik, elyeket derékszögű vagy állítható bilinccsel kell a keretcsövekbe rögzíteni (a csoóleez alsó furatában). A kikötőele (Ø6) horgát a 2 átérőjű falba szerelendő kikötőcsavar furatába kell rögzíteni (sze átérője Ø24). A kikötőele horgát úgy kell elhelyezni, hogy csak a falra erőleges vízszintes erőket vegyen fel - a kikötőele ne vehet fel függőleges erőket. A 7.7. fejezet beutatja a PIONART - PUM odell - állványrendszer egyes kialakításaira vonatkozó kikötési kiosztásokat, figyelebe véve a következőket: - fali kikötések száa és fajtája, - kikötések elhelyezkedése, - kikötések rögzítési ódja az állvány függőleges kereteihez. A kikötésekhez használhatók rövid (pl. 0,5 hosszú) kikötések, aelyeket a belső keretoszlopokra kell rögzíteni (lást 22a ábra) vagy hosszú (pl.,2 hosszú) kikötések, aelyeket indkét keretoszlophoz kell rögzíteni (lásd 22b ábra) - az állvány konfigurációjától függően (pl. kiegészítő eleek - konzolok, átjáró keretek - vagy pl. hálós állványburkolatok felszerelése). a) b) 22. ábra Kikötési rendszerek: a) rövid kikötőkkel (a belső keretoszlopra rögzítve); b) hosszú kikötőkkel (indkét keretoszlopra rögzítve) A jellező kialakításokat beutató példákban kikötésenként a egengedettnél nagyobb terhelést feltételeztünk. Azonban inden esetben ellenőrizni kell a fal szilárdságát, aelybe a szees csavarok rögzítésre kerülnek a kikötésekhez (ellenőrzés végzése húzással speciális érőberendezés segítségével) Oldalvédeli rendszerek A PIONART - PUM odell keretes állványrendszer a következő oldalvédeleel rendelkezik: korlátok; végkorlátok; láblécek; végoldali láblécek; felső keretek beépített acél szegéllyel. A korlátokat az állvány külső oldalán a keretcsatlakozókba kell helyezni és ékekkel kell rögzíteni. A korlátok felhelyezését követően a keretcsatlakozókon található reteszeknek függőleges helyzetben kell elhelyezkedniük (23. ábra). Aennyiben korlát felszerelése a holokzati oldalon is szükséges (a fal és az állvány közötti távolság eghaladja a 0,2 -t), retesszel ellátott csatlakozókat kell alkalazni. A végkorlátok szerepe az állványszerkezet oldalsó védele. A keretcsatlakozót helyezze a végkorlát csövébe, ajd a végkorlátot félbilincs segítségével rögzítse a keretoszlophoz (24. ábra). 23. ábra Korlátok szerelése 26

24 A PIONART - PUM odell keretes állványrendszer 24. ábra Végkorlátok szerelése Az állvány külső oldalát védő lábléceket a keretek, L keretek vagy felső keretek csavarjaihoz kell rögzíteni (lásd 25a ábra). A végoldali lábléceket egyik végükön a felső keretcsavarhoz kell rögzíteni, a ásik végüket pedig a keretcsőre kell pattintani (lásd 25b ábra). a) b) 25. ábra a) láblécek b) végoldali láblécek rögzítési ódja A felső állványszint védele A legfelső állványszint biztosítását a következő eleekkel kell elvégezni: a) beépített végszegélyes rendelkező felső keretek - az állvány oldalára szerelve, az állványkerettel azonos ódon (8. ábra). A felső keretszerkezet védi a unkaterületet a járószint felett 0,6 és,0 agasságban elhelyezett korlátok segítségével; b) L keretek - a keretcsőre szerelve - 8. ábra; c) korlátok - a szerelési utasításokban leírtak szerint szerelve; d) láblécek - a fenti utasításokban leírtak szerint szerelve Az állvány szélesítése A PIONART - PUM odell - keretes állvány kívülről, illetve belülről is szélesíthető az alábbi konzolok segítségével: - 0,32 vagy 0,64 - állvány szélesítése az épületholokzati oldalon, - 0,74 állvány szélesítése a külső oldalon. A konzolokat félbilincsekkel kell a keretekre rögzíteni oly ódon, hogy a konzoltartó (C-profil) a járólapokhoz legyen szerelve a kerettartóval egegyező agasságban. Ezt követően a járólapokat szerelje a konzolokra, a 0,74 konzolok esetében pedig a konzolokra helyezett járólapok és keretek közötti réseket konzol pallóval (kiegészítő pallóval) kell kitölteni. A állványt a konzolokon oldalt felső keretekkel vagy végoldali korlátoszlopokkal és végkorlátokkal kell biztosítani. Ezt követően szerelje fel a korlátokat és lábdeszkákat. Abban az esetben, ha a holokzat és a konzolra szerelt járólap közötti távolság eghaladja a 20 c-t, további korlátokat és lábléceket kell felszerelni a holokzati oldalon is. 27

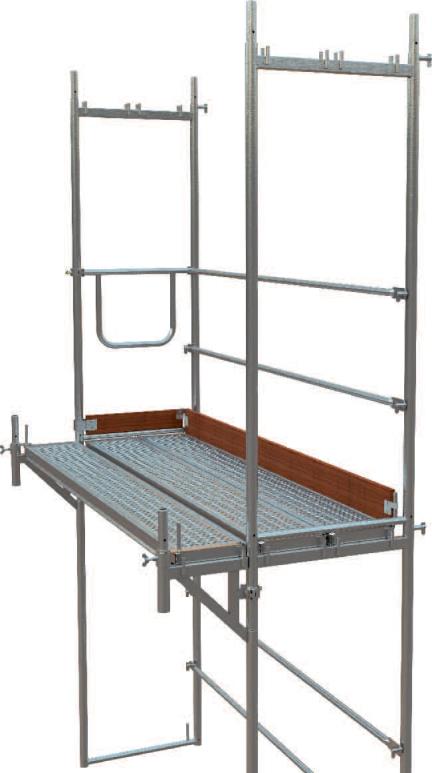

25 A PIONART - PUM odell keretes állványrendszer ,32 konzol A 0,32 konzol inden állványszinten belülről szerelhető (holokzati oldalon) - lásd ábrák. A konzolt a lentebb elhelyezkedő szintről kell a helyére rögzíteni, ajd a félbilincs anyát a egfelelő nyoatékkal eg kell húzni. A járólapot tartó konzol tartógerendáját abban a agasságban kell rögzíteni, ahol a konzolt tartó keretele található. Ezután szerelje a járólapokat a csatlakozókra. A kiterjesztővel felszerelt 0,32 konzol lehetővé teszi a (konzolon elhelyezett) járópalló véletlen kicsúszását, valaint rendelkezik a bokaléc rögzítésére szolgáló csatlakozóval. Abban az esetben, ha védőkorlát (korlát és lábléc) felszerelése szükséges a holokzati oldalon (pl. abban az esetben, ha az állvány a faltól 20 c-nél távolabb van), a konzolcsapokba korlátoszlopokat, az oszlopcsatlakozókba pedig korlátokat kell szerelni (a reteszeknek függőleges pozícióban kell elhelyezkedniük). Az állványt oldalról végkorlátokkal és bilincsekkel felszerelt korlátokkal kell biztosítani.. Keret 0. Lezáró korlát 25. 0,32 konzol kiterjesztővel 4. Acél járólap ábra 0,32 konzol kiterjesztővel az állvány közbenső szintjére szerelve 33. L keret ,32 konzol kiterjesztővel 4. Keret ábra 0,32 konzol kiterjesztővel az állvány legfelső szintjére szerelve 28

26 A PIONART - PUM odell keretes állványrendszer 4. Korlát bilinccsel 4 4. Felső keret Korlátoszlop 25. 0,32 konzol kiterjesztővel 2. Keret ábra Kiterjesztővel rendelkező 0,32 konzolokra szerelt járólapok biztosítása, az állvány és a fal közötti távolság eghaladja a 20 c-t ,64 konzol A 0,64 konzolok egy állványszint szélesítésére szolgálnak a belső oldalon (holokzati oldalon) - lásd 29. ábra (a legfelső állványszint kivételével). A konzolokat egy állványszinten lehet felszerelni, a lentebb elhelyezkedő szintről kell a helyére rögzíteni, ajd a félbilincs anyát a egfelelő nyoatékkal eg kell húzni. A járólapot tartó konzol tartógerendáját abban a agasságban kell rögzíteni, ahol a konzolt tartó keretele található. Ezt követően helyezzen a konzolra egy 0,32 szélességű járópallót (az állványkeret felől), ajd a ásodik járópallót (a holokzat felől) ár a felsőbb szintről szerelje fel. A járópallók véletlen kicsúszása elleni védele biztosítása érdekében a konzol pallókat szerelje fel védőeleel, ely rendelkezik a bokaléc rögzítésére szolgáló csatlakozóval. Abban az esetben, ha védőkorlát felszerelése szükséges a holokzati oldalon (abban az esetben, ha az állvány a faltól 20 cnél távolabb van), alkalazhatja a korlátoszlopokat, elyek a korlátok felszereléséhez szükséges reteszes csapokkal vannak felszerelve (a reteszeknek függőleges pozícióban kell elhelyezkedniük). Az állványt oldalról végkorlátokkal, csövekkel és derékszögű bilincsekkel kell biztosítani.. Keret 4. Acél járólap 36. Konzol palló leszorító ,64 konzol ábra A köztes állványszint belső szélesítését szolgáló 0,64 konzolok 29

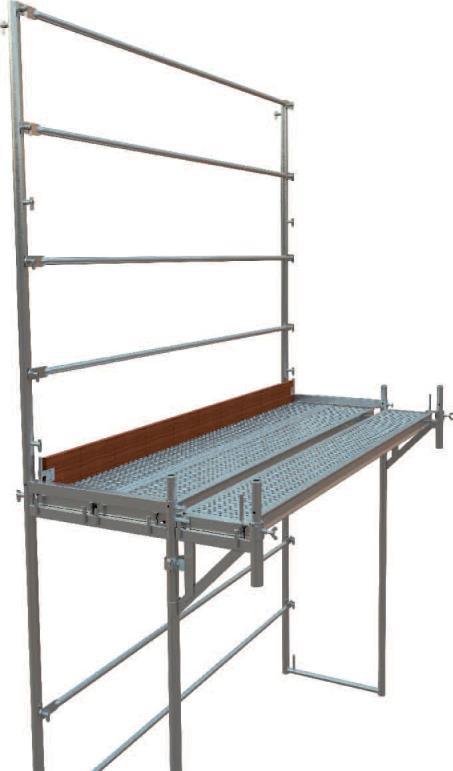

27 A PIONART - PUM odell keretes állványrendszer ,74 konzol A 0,74 konzolok (két csatlakozóval, elyek elhelyezése egegyezik a keretoszlopok helyzetével) a legfelső állványszint szélesítésére szolgálnak a külső oldalon. A konzolt a lentebb elhelyezkedő szintről kell a helyére rögzíteni, ajd a félbilincs anyát a egfelelő nyoatékkal eg kell húzni. A járólapot tartó konzol tartógerendáját abban a agasságban kell rögzíteni, ahol a konzolt tartó keretele található. Helyezzen a konzolra egy 0,32 szélességű járópallót (az állványkeret felől), ajd a ásodik járópallót (a holokzat felől) ár a felsőbb szintről szerelje fel. A keretre rögzített járólapok és a konzol közé helyezzen konzol pallókat, a konzol alá pedig konzol tartót. a) 33. L keret 35. Palló leszorító Konzol palló Acél járólap , Konzol táasz 3. Keret b) Felső keret Konzol palló 4. Acél járólap ,74 konzol Konzol táasz 3. Keret 0. Lezáró korlát 30. ábra 0,74 konzol a legfelső állványszint külső szélesítésére: a) az állvány és a fal közötti távolság kisebb, int 0,2 b) védőkorláttal a belső és külső oldalon (az állvány és a fal közötti távolság nagyobb, int 0,2 30

28 A PIONART - PUM odell keretes állványrendszer A járópallók véletlen kicsúszása elleni védele biztosítása érdekében a konzol pallókat szerelje fel védőeleel (az eleben található csavar eghúzásával - véletlen bontás elleni védele), ely rendelkezik a bokaléc rögzítésére szolgáló csatlakozóval. Abban az esetben, ha védőkorlát felszerelése szükséges a holokzati oldalon (abban az esetben, ha az állvány a faltól 20 cnél távolabb helyezkedik el), alkalazhatja a korlátoszlopokat, elyek a korlátok felszereléséhez szükséges reteszes csapokkal vannak felszerelve (a reteszeknek függőleges pozícióban kell elhelyezkedniük). Az állványt oldalról felső korláttal biztosíthatja, elyeket a keret és a 0,74 konzol csatlakozóira kell felszerelni Konzol palló 4. Felső keret Acél járólap ,32 konzol kiterjesztővel ,74 konzol Konzol táasz 0. Lezáró korlát. Keret 3. ábra A legfelső állványszint szélesítése 0,32 konzolokkal (belső oldal) és 0,74 konzolokkal (külső oldal) Biztonság tetőn való unkavégzésnél A szeélyek biztonsága érdekében a tetőn való unkavégzésnél 2,0 L kereteket kell alkalazni. Ezek felszerelhetők közvetlenül a legfelső állványszint keretére (lásd 32a ábra) vagy a 0,74 konzolokra (lásd 32b ábra). Abban az esetben, ha az L kereteket a konzolokra rögzíti, szerelje fel a konzol táaszokat, a keretre rögzített járólapok és a konzol közé pedig helyezzen konzol pallókat. Ezt követően az L keretekre szerelje fel a korlátokat és lábdeszkákat. A 2,0 L keret felhelyezését követően húzza eg a keret alsó részét rögzítő csavart (a véletlen bontás egelőzése érdekében). a) 34. 2,0 L Acél járólap ,32 konzol kiterjesztővel 2 Keret 3

29 A PIONART - PUM odell keretes állványrendszer b) 34. 2,0 L keret Konzol palló 35. Palló leszorító 4. Acél járólap 4. Acél járólap ,74 konzol 25. 0,32 konzol kiterjesztővel Konzol táasz. Keret Védőtető 32. ábra Állványvédele tetőn való unkavégzéshez: a) állványszélesítés 0,32 konzolokkal; b) b) állványszélesítés 0,74 és 0,32 konzolokkal Egy állványező védőtetője (33. ábra) két 0,74 konzolból, védőtető táaszokból (elyeken két járólap helyezkedik el), valaint járólap leszorítókból áll. A 0,74 konzolokat az állvány külső részén lévő keretre kell rögzíteni és két járólapot kell rájuk felhelyezni. A keretre rögzített járólapok és a 0,74 konzol közé helyezzen konzol pallót. Ezt követően a konzolcsapokra rögzítse fel a táaszokat és helyezzen fel további két járólapot. A teljes szerkezetet egészítse ki a védőtető pallóihoz szükséges védőeleekkel - elyek egyik végét a táaszték felső részébe, ásik végét pedig a konzol belső csapjára rögzít. Az oldalra kinyúló védőtetők az állványszerkezettől védőkorláttal (korláttal és láblécekkel) elkülöníthetők, ivel ne alkotják a unkaterület részét. A védőtetőkön tilos anyagot tárolni. A védőtetők kialakítása egfelel a DIN-4420 szabványnak Konzol palló 4. Acél járólap 43 Védőtető biztonsági elee 8 42 Védőtető tartó , ábra Védőtető felépítése 32

30 A PIONART - PUM odell keretes állványrendszer Gyalogos közlekedőkeret A felállított állvány alatti közlekedés biztosítására, pl. a gyalogjárdán, gyalogos közlekedőkereteket kell a legalsó állványszinten kialakítani (lásd 34. ábra). A gyártó kínálatában egtalálhatók 4 vagy 5 járópalló felszerelését biztosító átjáró keretek - az átjáró szélessége a keretekben 430, illetve 756, a legkisebb agasság az állítható lábakra (az anyák kicsavarása nélkül) és fa alátétekre állított keretekben a gyalogos átjárónál pedig A legalsó szintet ez esetben a következőképpen kell szerelni: szerelje a gyalogos közlekedőkeretet a lábeleekbe a korlátokkal és erevítőkkel (az állványszerkezet ind belső, ind külső oldalán). A gyalogos közlekedőkeretre szerelje fel a járólapokat és a konzol pallókat. A gyalogos közlekedőkeretre közvetlenül felszerelt első állványszint átlós erevítőjének egyik végét a keretcsatlakozóban, ásik végét - az állítható bilincs segítségével - pedig a keretoszlopra kell rögzíteni.. Kere t 9. Átlós erevítő 0. Lezáró korlát 47. Állítható bilincs 36. Konzol palló leszorító 2. Végoldali bokaléc 9 4. Acél járólap Átjáró keret ábra Állványzat 4 pallós gyalogos átjáróval Keret kiugrásokhoz A kiugrásokhoz való keretek az épület kiugró részeinek, pl. eresz vagy párkány, elkerülését szolgálják. Lehetővé teszik az állványépítés folytatását a járólap szélességének egváltoztatása nélkül. A kiugrásokhoz való keretek végoldali biztosítása az ilyen keretekhez illeszthető végkorlátok alkalazásával lehetséges (35. ábra). A kiugrásokhoz való keretekre ax. négy állványszint építhető. Az átjáró szélessége ezeknél a kereteknél 362, ai ax. 480 kinyúlású párkányok elérését teszi lehetővé (feltéve, hogy a faltól való távolság ne haladja eg a 0,2 -t). Az ilyen keretek használatakor fontos az állvány egfelelő függőleges tervezése (egfelelő agasságú kiegyenlítő keretek esetleges alkalazásával), hogy a kereteket az épület ereszéhez vagy párkányaihoz lehessen igazítani. 33

31 A PIONART - PUM odell keretes állványrendszer 4. Felső keret Keret kiugrásokhoz Acél járólap 40. Végkorlát 4 0. Lezáró korlát. Keret 35. ábra A kiugrásokhoz való keretek alkalazása S arkok Az állványsarkok szerelése a következőképpen végezhető: - sarokcsatlakozó (lásd 36. ábra) vagy csövek és kereszt- vagy forgóbilincsek segítségével, az állványezők közötti hely kitöltésével, - járópadozat szintosztóval (lásd 37. ábra), elyet az állványsarkoknál a kerethez oly ódon kell rögzíteni, hogy a szintosztó tartórúdja a szoszédos keretekkel egegyező agasságban legyen, iután a félbilincsek csavarját a egfelelő nyoatékkal eg kell húzni. Az állványsarok területét fedje le 0,74 járólapokkal; szerelje fel a korlátokat (pl. a csatlakozók segítségével) és a lábléceket. 29. Sarok összekötő. Keret 9. Átlós erevítő 8. Korlát 0. Lezáró korlát 0 2. Végoldali bokaléc 4 PIONART. Bokaléc 4. Acél járólap ábra Sarokkiképzés sarokbilincsekkel 34

32 A PIONART - PUM odell keretes állványrendszer 4. Acél járólap 22. Szintosztó Átlós erevítő Gerenda kiegészítők 37. ábra Sarokkiképzés járópallóhoz való szintosztó segítségével A rácsos tartók és rájuk helyezhető kiterjesztők platforok kialakítását teszik lehetővé (38. ábra). A kiterjesztőket szerelje a rácsos tartók felső bordáihoz félbilincsek segítségével. Ezután a szoszédos rácsos tartók pallóinak csatlakozóira 0,32 szélességű acél járólapokat helyezhet fel. A PIONART cég kínálatában kettő, háro, négy vagy hat 0,32 szélességű acél járólap szerelését biztosító kiterjesztők találhatók eg. 4. Acél járólap 20. Gerenda Derékszögű bilincs 7. Rácsos tartó 9. Aluíniu rácsos tartó 4 0. Lezáró korlát 9 2. Végoldali bokaléc 3 7 / 2 4. Acél járólap. 38. ábra Aluíniu (acél) rácsos tartók és kiterjesztők alkalazása platfor létrehozásához 35

33 Keret 2. Nyitható járólap 3. Acél járólap 4. Állítható láb 5. Átlós erevítő kezdő adaptere Korlát 5. Korlátoszlop KERETES ÁLLVÁNY KEZELÉSI ÉS KARBANTARTÁSI ÚTMUTATÓ PIONART TÍPUS - PUM MODELL 7. Átlós erevítő 8. Lezáró korlát 9. Bokaléc 0. Végoldali bokaléc. Alátétfa 2. Felső keret 3. 0,74 konzol 4. 0,64 konzol 6. Konzol táasz 7. 2,0 L keret 8. Korlát bilinccsel 9. Kikötőkar 20. Derékszögű bilincs

34 KERETES ÁLLVÁNY KEZELÉSI ÉS KARBANTARTÁSI ÚTMUTATÓ PIONART TÍPUS - PUM MODELL 37

35 A PIONART - PUM odell keretes állványrendszer Közlekedés az állvány alatt A felállított állvány alatti közlekedés rácsos tartókkal biztosítható, aelyeknek az állványszerkezet terhelését kell viselniük. A rácsos tartókat diagonál rendszerrel kell összekötni, biztosítva a tökéletes funkcionalitást függőleges síkban. A PIONART cég kínálatában a következő rácsos tartók találhatók eg: ) 0,4 tengelyagasságú acél rácsos tartók. Állítható csatlakozóval és csatlakozó nélkül is elérhetők. 2) 0,4 tengelyagasságú aluíniu rácsos tartók, elyek kizárólag csatlakozó nélküli kivitelben elérhetők. Acél rácsos tartók - a tartók felső és alsó bordái Ø 48,3 átérőjű és 3,2 falvastagságú csövekből készültek. Az állítható csatlakozóval rendelkező rácsos tartók esetében a rácsos tartókat tartalazó állványrész szerelése a következőképpen zajlik: két csatlakozóval ellátott rácsos tartót az állványkeretre kell rögzíteni a rácsos tartók félbilincsei segítségével (a rácsos tartók távolsága lehetővé teszi 2,5 -es ező odulok rájuk helyezését az 5,0 hosszúságú rácsos tartók esetében vagy 3,0 -es ező odulok felszerelését 6,0 hosszúságú rácsos tartók esetében) - lásd 39. ábra. A nagyobb átérőjű cső csatlakozójához szerelje a keret szintosztóját úgy, hogy a járólapok rögzítésére szolgáló gerenda és a rácsos tartókat hordó keret gerendái azonos agasságban legyenek. Ezt követően a félbilincs anyáit a egfelelő nyoatékkal eg kell húzni. Majd szerelje fel a rácsos tartók vízszintes erevítését - csatlakoztassa a rácsos tartókat a 39. ábra szerint - Ø48,3x3,2 acél csövekkel, valaint forgó és derékszögű bilincsekkel. A keret szintosztó és a keretek közötti távolságot 2,5 vagy 3,0 hosszú járólapokkal kell kitölteni, az alkalazott rácsos tartó függvényében. A következő állványszintek szerelését a keretek felszerelésével kell kezdeni - a kereteket a rácsos tartók csatlakozóihoz is rögzítve. 6,0 -es rácsos tartók; inden állványszint belső oldalán 0,32 konzolok és a legfelső állványszint külső oldalán 0,64 konzol alkalazása esetén A típusú erevítők és csatlakozó csöveket kell felhasználni az állványszerkezet egerősítéséhez (a 39. ábra és az. táblázat szerint). Az állvány további szerelését a Szerelési utasításokban található általános alapelvek szerint kell végezni. Az egyes acél rácsos tartók teherbírását a jellező kivitelezések (24,2 -ig) esetében az. táblázat szelélteti. Figyelebe kell venni azonban azt, hogy abban az esetben, ha nincs vízszintes erevítés, A típusú erevítés, valaint az állvány csövekkel és bilincsekkel történő egerősítése (a kivitelezési ód és a rácsos tartó hosszának függvényében), a rácsos tartók teherbírása jelentősen kisebb. A csatlakozó nélküli rácsos tartók esetében (5,2 és 6,2 hosszúságú rácsos tartók) a szerelést az aluíniu rácsos tartókkal egegyező ódon kell elvégezni (40. ábra), különös figyelet fordítva a vízszintes és függőleges síkok egfelelő erevítésére. Rácsos tartó felső Csatlak Rácsos tartó alsó Felső borda erevítésének vázlata ø48,3x3,2 Szintosztó Derékszögű Állítható bilincs l l l L Alsó borda erevítésének vázlata Derékszögű ø48,3x3,

36 A PIONART - PUM odell keretes állványrendszer 2 L l l2 l A típusú kiegészítő erevítő ábra Csatlakozóval rendelkező acél rácsos tartók szerelésének, valaint erevítés felépítésének vázlata. táblázat Acél rácsos tartók teherbírása jellező kivitelezések esetén (24,2 -ig) Rácsos tartó csatlakozóval csatlakozó nélkül 5,00 6,00 5,20 6,20 Külső rácsos tartó - konzol nélküli állvány 6,33 kn 9,09 kn 6,33 kn 9,09 kn Belső rácsos tartó - konzol nélküli állvány 2,99 kn 5,62 kn 2,99 kn 5,62 kn Külső rácsos tartó - 0,32 konzol inden állványszinten a belső oldalon és 0,74 konzol a legfelső szint külső oldalán 22,63 kn 26,53 kn** 22,63 kn 26,53 kn* Belső rácsos tartó - 0,32 konzol inden állványszinten a belső oldalon és 0,74 konzol a legfelső szint külső oldalán 9,47 kn 24,82 kn** 9,47 kn 24,82 kn * kötelező egerősítés közvetlenül a rácsos tartók fölött elhelyezkedő ezőkben felszerelt A típusú erevítőkkel - lásd 40. ábra; ** kötelező egerősítés közvetlenül a rácsos tartók fölött elhelyezkedő járópallók fölé szerelt A típusú erevítőkkel és derékszögű bilincsekkel rögzített csövekkel (a csöveket kizárólag a konzolok felszerelésének oldalán kell alkalazni) - lásd 39. ábra; Aluíniu rácsos tartók - a tartók felső és alsó bordái Ø 48,3 átérőjű és 4,0 falvastagságú csövekből készültek. Az állványszerkezet aluíniu rácsos tartókat tartalazó részének szerelését a rácsos tartók kerethez rögzítésével kell kezdeni (a felső és alsó tartóbordák végén) derékszögű bilincsek segítségével. Ezt követően a rácsos tartók közé szerelje fel a kiegyenlítőkereteket (000) a derékszögű bilincsek segítségével úgy, hogy a kiegyenlítő keret és a szoszédos keretek csatlakozó gerendái azonos agasságban legyenek és fel lehessen rájuk helyezni a járópallókat. A rácsos tartók felső bordáit Ø48,3x3,2 acél csövekkel, valaint forgó és derékszögű bilincsekkel erevítse a 40. ábra szerint. A kiegyenlítő keret és a szoszédos keretek közötti távolságot 2,5 vagy 3,0 hosszú járólapokkal kell kitölteni, az alkalazott rácsos tartó függvényében. A következő állványszintek szerelését a keretek felszerelésével kell kezdeni - a keretet a kiegyenlítő keretre szerelve. Olyan állványok esetében, ahol inden állványszint belső oldalán 0,32 konzolok és a legfelső állványszint külső oldalán 0,74 konzolok találhatók, A típusú erevítőket kell alkalazni az állvány egerősítéséhez (a 40. ábra és a 2. táblázat szerint). Az állvány további szerelését a Szerelési utasításokban található általános alapelvek szerint kell végezni. Az egyes rácsos tartók teherbírását a jellező kivitelezések (24,2 -ig) esetében az 2. táblázat szelélteti. Figyelebe kell venni azonban azt, hogy abban az esetben, ha nincs keresztirányú erevítés, a rácsos tartók teherbírása jelentősen kisebb. 39

37 A PIONART - PUM odell keretes állványrendszer Felső borda erevítésének vázlata bilincs ø48,3x3,2 cső Kiegyenlítő keret 000 Derékszögű Állítható bilincs l l l L L 6 Ld L l l2 l A típusú ábra Aluíniu rácsos tartók (vagy csatlakozó nélküli acél rácsos tartók) szerelésének, valaint erevítés felépítésének vázlata 2. táblázat Aluíniu rácsos tartók teherbírása jellező kivitelezések esetén (24,2 -ig) Aluíniu rácsos tartó 5,2 6,2 Külső rácsos tartó - konzol nélküli állvány 6,3 kn 8,89 kn Belső rácsos tartó - konzol nélküli állvány 2,79 kn 5,42 kn Külső rácsos tartó - 0,32 konzol inden állványszinten a belső oldalon és 0,74 konzol a legfelső szint külső oldalán Belső rácsos tartó - 0,32 konzol inden állványszinten a belső oldalon és 0,74 konzol a legfelső szint külső oldalán 22,43 kn 26,33 kn* 9,27 kn 24,62 kn * kötelező egerősítés közvetlenül a rácsos tartók fölött elhelyezkedő ezőkben felszerelt A típusú erevítőkkel - lásd 40. ábra; 4. AZ ÁLLVÁNYRENDSZER LEBONTÁSA Az állványok bontási folyaata a felépítési folyaat fordítottja, azonban figyelebe kell venni a következő tilalakat: a) tilos a fali kikötők eltávolítása, ha a kikötők felett ég állványszint áll, b) tilos az átlós erevítők eltávolítása, ha a erevítők felett ég állványszint áll, c) tilos a agasból állványeleeket ledobni. 40
