1 Építtető: Nyíregyháza Megyei Jogú Város Önkorányzata 4400 Nyíregyháza, Kossuth tér 1. szá Építés helye: 4431 NyíregyházaSóstófürdő, Állatpark, Sóstói út hrsz.: 15010/2 Építés tárgya: Állatpark látogatóközpont Tűzvédeli tervező: Rétközi Ferenc Tűzvédeli érnök Igazságügyi tűzv. szakértő 4690 Épitész tűzv. szakértő I050/2012 Tűzvizsgálati szakértő P015/2012

2 2 Tartalojegyzék Adatlap... 2 old Tervezői nyilatkozat.. 3 old Építény egközelítése, entési helyek 4 old Oltóanyag ellátás, tűzoltás beavatkozás feltételei... 4 old Kockázati besorolás... 7 old Épületszerkezetek tűzvédeli paraéterei old Tűzszakaszolás, tűzterjedésgátlás, tűztávolság 10 old Kiürítés száítás 10 old Épületgépészet, villaosság, villávédele.. 15 old Hő és füst elleni védele.. 16 old Tűzjelzés és tűzoltás. 17 old Technológia tűzvédele 17 old Hasadó nyíló felület.. 17 old Biztonsági jelzések 18 old Egyéb. 18 old

3 3 Tervezői nyilatkozat: A tűzvédeli dokuentáció készítéséhez szükséges építész tűzvédeli szakértői jogosultsággal rendelkeze. A kiviteli tűzvédeli terv készítése, az építési engedélyezési eljárás idején hatályos 54/2014.(XII.5.) BM rendelettel hatályba léptetett Országos Tűzvédeli Szabályzat alapján, az engedélyezett építészeti eljáráshoz becsatolt Tűzvédeli Műszaki Leírás figyelebe vételével, a rendelkezésere bocsátott tervdokuentáció alapján készült. Eltérési engedély kérésére ne került sor. A használatba vételre, az 54/2014.(XII.5.) BM rendelettel hatályba léptetett OTSZ időszakában kerül sor. A tűzvédeli űleírás, a készítő szellei terékének inősül, az építésen kívüli, ás célú felhasználásához, a készítő írásbeli engedélye szükséges. A gazdálkodó tevékenységet folytató agánszeélyeknek, a jogi szeélyeknek, a jogi és a agánszeélyek jogi szeélyiséggel ne rendelkező szervezeteinek, ha a unkavégzésben részt vevő családtagokkal együtt ötnél több unkavállalót foglalkoztatnak, vagy ha ötvennél több szeély befogadására alkalas létesítényt űködtetnek, illetve a agas kockázati osztályba tartozó ipari és tárolási alaprendeltetésű kockázati egységben és kereskedeli szálláshelyeken tűzvédeli szabályzatot kell készíteniük XXXI. tv. 19 ) Tűzvédeli szabályzatot legalább középszintű tűzvédeli szakképesítéssel rendelkező szeély készíthet, ódosíthat. Azokban az esetekben, ahol jogszabály felsőszintű tűzvédeli szakképesítéssel rendelkező szeély alkalazását írja elő, tűzvédeli szabályzat készítésére, ódosítására felsőszintű tűzvédeli szakképesítéssel rendelkező lásd: 9/2015.(III.25.) BM r. szeély jogosult. aláírás

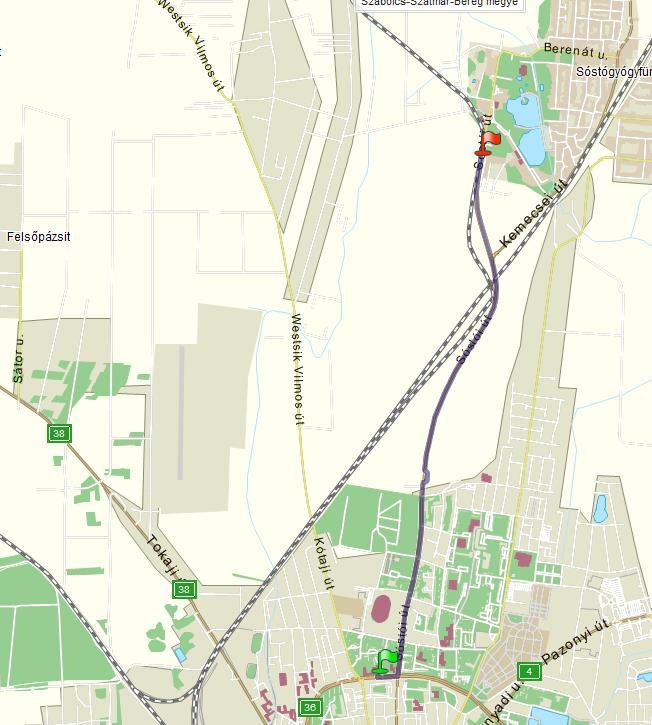

4 4 1). Építény egközelítése, entési helyek: Megközelítés, Nyíregyháza Katasztrófavédeli Kirendeltség Nyíregyháza Erdő sor 5. kiindulási ponttal: Erdő sor Sóstói út hrsz.: 15010/2 Állatpark bejárati Katasztrófavédele Az ingatlan elérése végig kiépített szilárd aszfaltborítású úton történik. Az ingatlanon ár több használatba vételi engedély alapján üzeelő épület van. A tervezett bővítés, a eglévő fókalelátóval egy tűzszakaszként valósul eg. A létesítendő épület szilárd burkolatú úton keleti, déli, és nyugati oldalon egközelíthető. Mivel az építényszint agassága ne éri el a 14 t, tűzoltási/felvonulási terület ne kerül kijelölésre. Mentési helyek Mentési pont ne kerül kijelölésre, azonban taktikai szepontokat figyelebe véve az eeleti irodasor ablakai külső parapett agasság 5,40 a külső terepszinthez, a belső parapett 0,90 az eeleti padlószinthez képest vehetők száításba beavatkozás/entés során. 2). Oltóanyag ellátás, tűzoltósági beavatkozási feltételek

5 5 A rendeltetésből és a berendezésből adódóan, oltóanyagként alapvetően a víz vehető száításba. Oltóanyag: A gépjárűfecskendők tartályaiban helyszínre szállított ennyiség, A tervezett tűzszakasz északnyugati oldalán közterületi földfeletti tűzcsap A értékadó tűzszakaszt 1242,28 2 alapterülettel, a tervezett bővítés adja a eglévő főka lelátóval, ely az OTSZ 8. elléklet 1. táblázat szerint intervalluba esik, s erre 2100 liter/perc oltóvíz intenzitást határoz eg, elyet AK kockázat alapján legalább 60 percig kell biztosítani. OTSZ 76. (1) bekezdés alapján, földfeletti tűzcsap a védendő építénytől 1, egközelítési útvonalon érten 100 nél távolabb ne helyezhető el, illetve ne vehető figyelebe. Az ingatlanon belül és az ingatlanon kívül találhatóak eglévő földfeletti tűzcsapok. Fali tűzcsap Mivel a tűzszakasz AK kockázati besorolású, alapterülete az t eghaladja, fali tűzcsap létesítési kötelezettség jelenik eg, a tervezett tűzszakasz vonatkozásában. Egyidejűleg 2 tűzcsap űködésével száolunk, liter/perc vízhozaal, és kiáralási keresztetszetnél legalább 2 bar kifolyási nyoásnál 2. Kifolyási nyoás szepontjából a legkedvezőtlenebb helyen lévő fali tűzcsapnál, ellenőrzésre szolgáló nyoásérőt kell elhelyezni. A teljes oltóvíz szükségletet, fali tűzcsap 300 liter/perces vízhozaával növelten kell figyelebe venni, így összesen 2400 liter/perc a teljes oltóvíz szükséglet, elyet legalább 60 percig kell biztosítani. ( ) A fali tűzcsapok úgy lesznek elhelyezve, hogy azok a legtávolabbi hely oltását is biztosítják. Egy helyiségen belül legfeljebb 5 vízsugár vehető figyelebe. Tölő tekintetében a 20 es lapos tölővel szerelt lesz, a fali tűzcsap. Tűzoltó készülék A tervezett bővítés önálló rendeltetésű, ennek egfelelően szintenként kell készenlétben tartani tűzoltó készüléket. Elhelyezés jól látható helyen történjen, könnyen hozzáférhető legyen, s a nap bárely szakában bevethető legyen. (pl. Ne lehet elhelyezni egy szint lezárt helyiségben akkor, ha az adott készülék az adott szint/terület védelére szolgál.) A tűzszakasz további védelére, az alapterület és oltásteljesítény függvényében vizsgált tűzoltó készülékek lesznek készenlétben tartva: 105,67 2 ig 4 oltóanyag egységnyi tűzoltó készüléket kell készenlétben tartani. A kerékpártároló területén 1 db 13A és 70B oltásteljesítényű készülék, azaz 1 * 4 = 4 oltóanyag egységnyi készülék lesz elhelyezve. 342,42 2 ig 6 oltóanyag egységnyi tűzoltó készüléket kell készenlétben tartani. A látogatóközpont eeletén 1 db 21A és 113B oltásteljesítényű készülék, azaz 1 * 6 = 6 oltóanyag egységnyi készülék lesz elhelyezve. 472,20 2 ig 7 oltóanyag egységnyi tűzoltó készüléket kell készenlétben tartani. 1 A tervezett bővítés, a eglévő épületrésszel alkot egy építényt, tehát a eglévő épülethez érten 100 en belüli tűzcsap is figyelebe vehető. 2 OKF állásfoglalás: nyoáspróba a vezetékrendszer töörségének ellenőrzésére szolgál. A teljesítényérés keretében kell ellenőrizni az előírt egyidejű oltóvízintenzitás biztosítottságát, valaint a legkedvezőtlenebb helyen az előírt 2 bar kifolyási nyoás teljesülését.

6 6 A látogatóközpont földszintjén 2 db 13A és 70B oltásteljesítényű készülék, azaz 2 * 4 = 8 oltóanyag egységnyi készülék lesz elhelyezve. (Megjegyzés: a biztonságra törekvést sze előtt tartva, az OTSZ ne tiltja több vagy nagyobb oltásteljesítényű készülékek elhelyezését. Az elhelyezés és típus csak javaslat, a kötelezettség ás típussal és ás elhelyezéssel is biztosítható.) A tűzoltó eszközöket, berendezéseket tűzvédeli jelzéseknek egfelelő színnel, valaint irányjelző biztonsági jelek elhelyezésével, valaint a tűzoltó berendezések tárolására szolgáló helyeket vagy azok bejáratait kívülről vagy belülről egvilágított biztonsági jellel kell azonosítani. A tűzvédeli eszközök helyét jelző biztonsági jeleket az eszköz, felszerelés felett legalább 1,8 éteres agasságban, legfeljebb 2,5 éter agasságban kell elhelyezni úgy, hogy azok könnyen feliserhetőek legyenek. A készülék indenkori hozzáférhetőségét biztosítani kell. Biztonsági jel a padozattól érve 1,82,5 agasságban. Készülék elhelyezése, padozattól érve, ax. 1,35 talp agasságban rögzített állapotban.

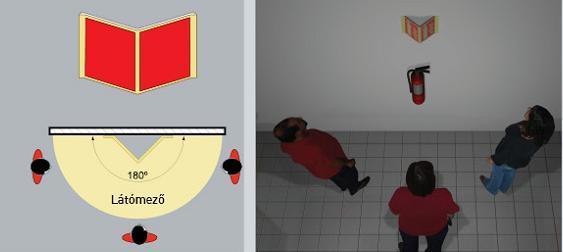

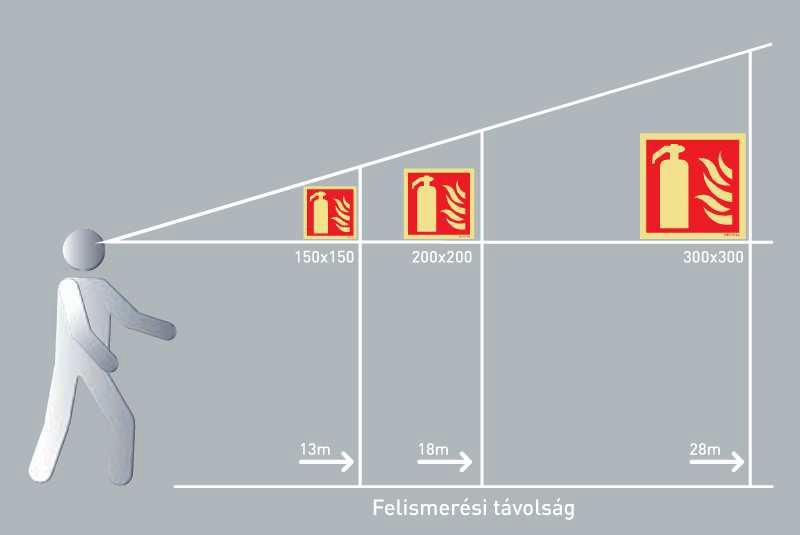

7 7 Feliserési távolság függvényében kerül eghatározásra a biztonsági jel érete, figyelebe véve a helyiség éretét és belső berendezését. Figyelebe véve a közlekedő éretét, kialakítását, a 150 * 150 es biztonsági jel alkalazása indokolt. 3). Kockázati besorolás a látogatóközpontra A kockázati egység kockázati osztálya NAK AK KK MK A kockázati egység legfelső építényszintjének szintagassága, valaint a kilátó és az állvány jellegű építény esetében a legagasabb eberi tartózkodásra szolgáló járófelület agassága () A kockázati egység legalsó építényszintjének szintagassága () A kockázati egység legnagyobb befogadóképességű helyiségének befogadóképessége, valaint a kilátó, a ponyvaszerkezetű építény, az állvány jellegű építény és szín esetében az építény befogadóképessége (fő) Legfelső építényszint szintagassága alapján: NAK Legalsó építényszint szintagassága alapján: NAK Befogadóképesség alapján: AK Menekülési képesség alapján: NAK Kockázati egység kockázati osztálya: AK 0,007,00 7,0114,00 14,0130,00 >30,00 0,00 3,00 3,01 6,00 6,01 9,00 > 9, >1500 Kockázati egység kockázati osztályának eghatározása a kerékpártárolóra: A kockázati egység kockázati osztálya NAK AK KK MK A kockázati egység legfelső építényszintjének szintagassága, valaint a kilátó és az állvány jellegű építény esetében a legagasabb eberi 0,007,00 7,0114,00 14,0130,00 >30,00

8 8 tartózkodásra szolgáló járófelület agassága () A kockázati egység legalsó építényszintjének szintagassága () A kockázati egység legnagyobb befogadóképességű helyiségének befogadóképessége, valaint a kilátó, a ponyvaszerkezetű építény, az állvány jellegű építény és szín esetében az építény befogadóképessége (fő) 0,00 3,00 3,01 6,00 6,01 9,00 > 9, >1500 Legfelső építényszint szintagassága alapján: NAK Legalsó építényszint szintagassága alapján: NAK Befogadóképesség alapján: NAK Menekülési képesség alapján: NAK Kockázati egység kockázati osztálya: NAK Az épület tervezett értékadó kockázati osztály: AK 4). Épületszerkezetek tűzvédeli paraéterei Teherhordó építényszerkezetek Mértékadó kockázati osztály Építényszerkezet Teherhordó falak és erevítéseik a pinceszint kivételével Porother Teherhordó pillérek és erevítéseik a pinceszint kivételével Vasbeton Pinceszinti teherhordó falak és erevítéseik Pinceszinti pillérek és erevítéseik Pinceszint feletti födé Eeletközi és padlásfödé Vasbeton Tetőfödé tartószerkezete, erevítései, valaint tetőfödé 60 kg/ 2 felülettöeg felett Tetőfödé térelhatároló szerkezete (60 kg/ 2 ig) Fedélszerkezet Fa égéskésleltetővel kezelve Épületen belüli és enekülési útvonalnak inősülő lépcsők és lépcsőpihenők tartószerkezetei és AK Pince + földszint + ax. 2 eelet Követelény C REI 30 C R 30 A2 REI 45 A2 R 45 A2 REI 45 C REI 30 C REI 15 D REI 15 D C R 30 Teljesítés A1 REI 180 A1 R 120 A1 REI 45 C A1 R 45

9 9 Tűzterjedésgátlás építényszerkezetei járófelületének alátáasztó szerkezetei Vasbeton Menekülési útvonalat képező szabadlépcső tartószerkezete Tűzfal Tűzgátló válaszfal Tűzgátló Szerelt gipszkarton alapszerkezet Tűzgátló fal Tűzgátló födé Tűzterjedés elleni gát Tűzfalban Tűzgátló Tűzgátló falban nyílászáró Econoy Felvonó Tűzgátló aknaajtó lezárás Tűzgátló réskitöltő réslezáró endszerek Tűzgátló lineáris hézagtöítések Tűzgátló záróele Falburkolat Padlóburkolat Keráia Parketta Tűzterjedésgátlás építényszerkezetei Menekülési útvonalon alkalazott építényszerkezetek Álennyezet, ennyezetburkolat Gipszkarton Álpadló Hő és hangszigetelés, burkolat nélkül vagy burkolat ögött A1 A1 REI 120 C EI 15 A2 (R)EI 30 A2 REI 30 A2 EI 30 A2 E 90 A2 EI 2 90C D EI 2 30C A2 EI 2 30C3 EI 90 EI 90 EI 30 D s1, d0 D fl s1 D s1, d0 A1 D fl s1 A2 s1, d0 D EI 15 B s1,d0 A kiürítési útvonal padló burkolata A1 tűzvédeli osztályú keráia. A közlekedőben A1 tűzvédeli osztályú keráia lapburkolat lesz. Az eeleti kutató szobák padlóburkolata D fl s1 inősítésű parketta lesz. A vizes helyiségek 2,10 agasságig ragasztott csepe falburkolatot kapnak. A belső felületek H 6os siított, glettelt vakolatot kapnak, és festett kivitelben készülnek. A gépészeti és edencetér tetőszerkezet belülről D tűzvédeli osztályú faszerkezetű burkolatot kap. A külső holokzati nyílászárók űanyag tokszerkezetük, Lowe hőszigetelő üvegezéssel, fehér színben a hőtechnikai előírásoknak egfelelő inőséggel készülnek. A beltéri ajtók típus fa tokszerkezettel, töör illetve a helyiség rendeltetésének

10 10 egfelelően üvegezett ajtólapokkal készülnek. A foyer szabadba nyíló ajtói pánikzáras kialakításúak lesznek. Az áthidalók A1 R 30 inősítésűek lesznek. A fedélhéjazat A2 tűzvédeli osztályú féleez lesz. A válaszfalak A2 EI 30 inősítésű szerelt gipszkartonból készülnek. A tűzgátló válaszfal követelényének egfelelő szerkezettel lesznek elválasztva egyástól és a szoszédos helyiségektől a hő és füst elleni védelere kötelezett helyiségek (lépcsőház) és a kockázati egységek. Az épület kültéri födé holokzatára 16 c Rockwool Frontrock Max E hőszigetelés kerül üvegszövet hálóval, ezt követően kapja eg a vékonyvakolatot. A rendszer iniu 15 perces tűzállósági határértékkel rendelkezik. A holokzati hőszigetelő rendszer a inősítésében előírtak szerint kerül kivitelezésre. A holokzati hőszigetelés A2 tűzvédeli osztályú lesz. Az üvegfalak belső oldalán lesz kialakítva az 1,3 éteres holokzati tűzterjedési gát. 5). Tűzszakaszolás, tűzterjedés gátlás, tűztávolság Tűzszakasz: az épület, a speciális építény, a szabadtéri tárolóterület eghatározott része, aelyet a szoszédos építény és térrésztől tűzterjedés ellen védetten alakítanak ki. A tervezett épület kétszintes, a egengedett tűzszakasz alapterület az 54/2014 (XII. 05.) BM rendelettel kiadott OTSZ 21. (2) a) 5. elléklet 1. jelű táblázata alapján iroda és AK esetén , kereskedeli szolgáltató egység és AK esetén A látogatóközpont a kerékpártároló épülete és a eglévő fókalelátó és épületei 1242,28 2 el egy tűzszakaszt képeznek. Tűztávolság: a külön tűzszakaszba tartozó szoszédos építények, szoszédos szabadtéri tárolási egységek, szoszédos építény és szabadtéri tárolási egység között egengedett legkisebb, vízszintesen ért távolság, Az épülettől tartandó tűztávolságot: az épület holokzatának vagy bárely, a holokzati síkból kiugró épületrészének alaprajzi vetületétől, az épületen kívüli, azzal összeköttetésben álló technológiai berendezés esetén annak alaprajzi vetületétől az épülettel vagy annak részével közös tűzszakaszba tartozó szabadtéri tárolás esetén a tárolóterület oldalhatárától kell érni Követelény Az 54/2014 (XII. 05.) BM rendelettel kiadott OTSZ 18. (1) a) 3. elléklet 1. jelű táblázata alapján: Az épület értékadó kockázati osztálya A és B épületek közötti tűztávolság (), ha B épület értékadó kockázati osztálya NAK AK KK MK NAK AK KK

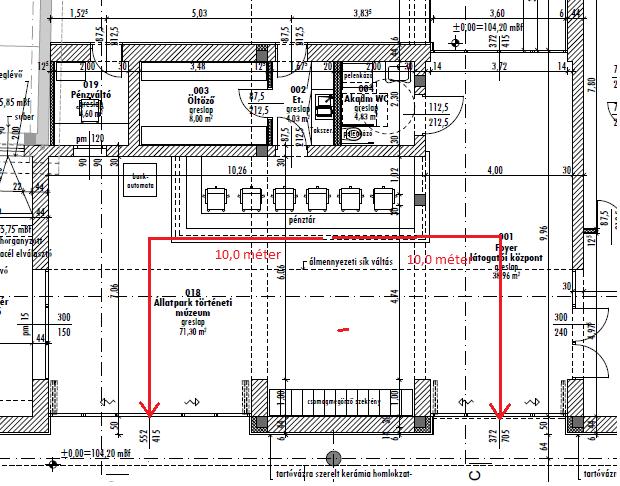

11 11 MK A tervezett bővítés egy tűzszakaszt képez a eglévő épülettel, illetve a szoszédos épülettől való távolság eghaladja a 10 t, tehát a követelény teljesül. 6). Kiürítés és létszá eghatározás Az épületet úgy kell kialakítani, hogy tűz esetén a benntartózkodó szeélyek o a tartózkodási helyüket képező helyiséget elégséges száú, átbocsátóképességű és egfelelő helyen beépített kijáraton elhagyhassák, o a tartózkodási helytől érve a egengedett elérési távolságon belül enekülési útvonalra, biztonságos térbe vagy áteneti védett térbe juthassanak. Az épületben, kiürítést/enekülést segítő útirányjelző rendszer kerül létesítésre. Az útvonal illetve ajtók jelölésére, saját áraforrásról üzeelő, belülről egvilágított biztonsági jelzések lesznek elhelyezve. Egyegy helyiség bárely pontján tartózkodás esetén, legalább egy kiürítési útvonalra vonatkozó biztonsági jelet látni kell. A kiürítés ásodik szakaszában érintett terület, enekülési útvonalként jelenik eg, s az útirányjelzésen túl, biztonsági világítás követelénye is érvényesül. A norál és biztonsági tápforrás közötti átállás egengedett időtartaa biztonsági világítás és enekülési jelzések esetén 1 ásodperc. A kiürítés első szakaszának száítása: Kiürítés időtartaa az útvonalak hossza alapján: (történeti úzeuból a szabadba vizsgálva) n si 1 t 1 a = t 1 eg v i 1 t 1 eg = 1,5 in s 1 = 10,0 v 1 = 37 in i

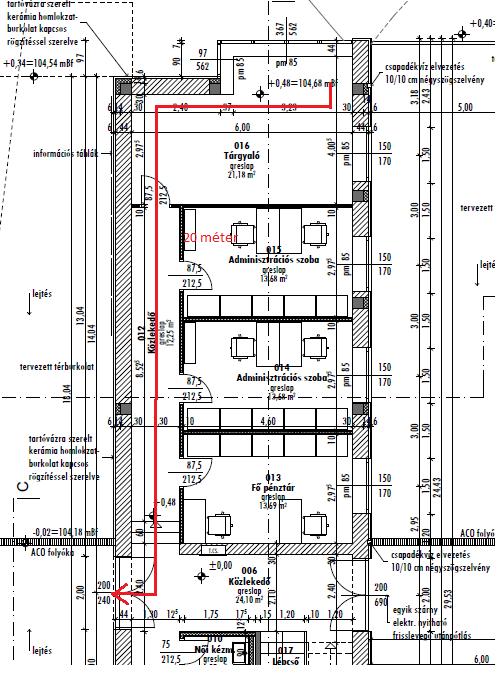

12 12 t 1 a = 10,0 = 0,27 in t 1 eg = 1,5 in 37 in Megfelel A helyiség kiürítés időtartaa a száításba vett kiürítési útvonal szabad szélességének átbocsátó képessége alapján: N1 t 1 b = t n 1 eg k * l 1szi i 1 N 1 = 50 fő l 1 szi = 4,8 fő k = 41,7 in t 1 b = 50 fő fő 4,8* 41,7 in = 0,25 in t 1 eg = 1,5 in Megfelel Kiürítés időtartaa az útvonalak hossza alapján: (016 tárgyalóból a szabadba vizsgálva) n si 1 t 1 a = t 1 eg v i 1 t 1 eg = 1,5 in s 1 = 20,0 v 1 = 37 in i t 1 a = 20,0 = 0,54 in t 1 eg = 1,5 in 37 in

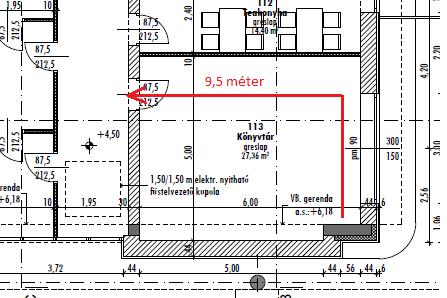

13 13 Megfelel A helyiség kiürítés időtartaa a száításba vett kiürítési útvonal szabad szélességének átbocsátó képessége alapján: N1 t 1 b = t n 1 eg k * l 1szi i 1 N 1 = 6 fő l 1 szi = 0,75 fő k = 41,7 in t 1 b = 6 fő fő 0,75 *41,7 in = 0,19 in t 1 eg = 1,5 in Megfelel Kiürítés időtartaa az útvonalak hossza alapján: (113 eeleti könyvtárra vizsgálva) n si 1 t 1 a = t 1 eg v i 1 s 1 = 9,5 v 1 = 37 in i t 1 a = 9,50 = 0,26 in t 1 eg = 1,5 in 37 in Megfelel A helyiség kiürítés időtartaa a száításba vett kiürítési útvonal szabad szélességének átbocsátó képessége alapján: N1 t 1 b = t n 1 eg k * l 1szi i 1 N 1 = 10 fő

14 14 l 1 szi = 0,75 fő k = 41,7 in t 1 b = 10 fő fő 0,75 *41,7 in = 0,32 in t 1 eg = 1,5 in Megfelel A kiürítés ásodik szakaszának száítása: A kiürítés időtartaa az útvonalak hossza alapján: könyvtárból a szabadba n s3 i t 3 a = t 2 a + t 2 eg v i 1 t 2 eg = 8,0 in t 2 a = 0,0 in s 2 = 21,5 + 13,5 v i = 37 ; 18,5 in in i t 3 a = 0,0 in + 21,5 + 37,0 in 13,5 18,5 in = 1,31 in t 2 eg = 8,0 in Megfelel Az épület, építény kiürítés időtartaa a száításba vett kiürítési útvonal szabad szélességének átbocsátó képessége alapján:

15 15 t 3 b = t y 2 + N3 n k * l t y 2 i 1 3szi n s i + v i 1 = 0,24 in N 3 = 20 fő l 3 szi = 1,1 s 3 i = 5,5 + 13,5 v i = 37 ; 18,5 in in 3 t 2 eg i t 3 b = 0, fő fő 1,1* 41,7 in + 5, in 13,5 18,5 in = 1,55 in t 2 eg = 8,0 in Megfelel 7). Épületgépészet, villaosság és villávédele Az épület villaos berendezéseinek és villá védelének tervezése és kivitelezése a vonatkozó előírásoknak, szabványoknak MSZ HD és OTSZ egfelelően történik, szabványos kivitelű világító testekkel. Az épület inden, központi norál és biztonsági tápforrásról táplált villaos berendezése is úgy lesz kialakítva, hogy az építény egésze egy helyről, és szakaszosan is lekapcsolható legyen. A csoportosan elhelyezett villaos kapcsolók, főkapcsolók és túláravédeli készülékek rendeltetése, továbbá e kapcsolók ki és bekapcsolt helyzete feliratozással jelölve lesz. Az épület villaos berendezéseinek feszültségentesítésére tűzeseti leválasztó főkapcsoló lesz beépítve. A tűzeseti főkapcsoló, az épület főkapcsoló helyiségében lesz kiépítve. A helyiség külső egközelítéssel rendelkezik, a belső térben biztonsági világítást kell létesíteni. A biztonsági berendezéshez és világításhoz, továbbá a térvilágításhoz külön leválasztó főkapcsoló lesz létesítve. Az útirányjelző rendszer belülről egvilágított agasan, vagy ha ne lehetséges, középagasan elhelyezett lesz. A biztonsági jelzéseket úgy lesznek elhelyezve, hogy a belső tér bárely pontjáról, legalább egy útirányjelző látható lesz. A norál és biztonsági tápforrás közötti átállás egengedett időtartaa biztonsági világítás és enekülési jelzések esetén 1ásodperc, egyéb tűzeseti fogyasztó esetén 10 ásodperc. Az E és I tűzállósági teljesíténnyel rendelkező, helyiségek közötti építényszerkezetekben az a szerkezeten átvezetett villaos vagy gépészeti vezetékrendszerek átvezetési helyein, a vezeték és az építényszerkezet közötti résben, nyílásban, hézagban a tűz átterjedését az átvezetéssel érintett építényszerkezetre előírt tűzállóságiteljesíténykövetelény időtartaáig eg kell gátolni. Az átvezetéseknél, tűzgátló lezárás alkalazása esetén a tűzgátló lezárást tartós jelöléssel kell ellátni az átvezetéssel érintett építényszerkezet indkét oldalán, a villaos és gépészeti aknák belső felületének kivételével. A jelölésnek agyar nyelven tartalaznia kell az alkalazott lezárás a) egnevezését, b) tűzvédeli jellezőit, c) egfelelőségi igazolásának vagy teljesíténynyilatkozatának azonosítóját, d) kivitelezését végző vállalkozás nevét, e) kivitelezésének dátuát és

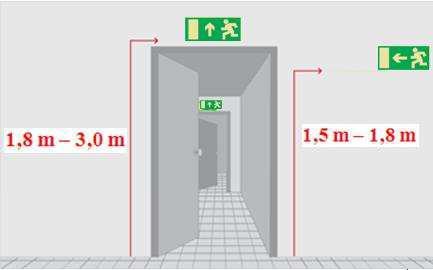

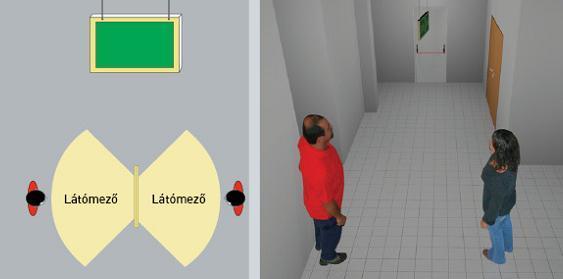

16 16 f) egbontása esetére figyeleztetést a helyreállítás szükségességéről. A enekülési jelek elhelyezése: Az épületben a szintszáot jelölni fogjuk inden lépcső csatlakozó szintjén. A szint száát zöld színű norál vagy utánvilágító jellel fogjuk egjelölni. A jel agassága legalább 200 lesz. A agasan telepített enekülési jelek feliserhetőségi távolságát a vonatkozó űszaki előírás szerint fogjuk eghatározni. Az ilyen agasságban rögzített, enekülési útirányt jelző biztonsági jeleket a kijárati ajtók fölé, valaint a enekülési út inden irányváltoztatási pontjában el fogluk helyezni. A enekülési út bárely pontján, inden esetben legalább egy jel látható lesz. Szintszá jelölése a lépcsőházban: Az épület tűzvédelére autoatikus tűzjelző berendezés ne lesz telepítve. Az épületre a villávédeli kiviteli terv szerinti villávédeli rendszer lesz kiépítve. A villávédeli berendezés tervezésére csak a Magyar Mérnöki Kaara tervezői névjegyzékében szereplő villaos tervező jogosult, aki az érvényes vonatkozó űszaki követelényen alapuló, az OKFfel egyeztetett, a Magyar Mérnöki Kaara (a továbbiakban: MMK) által akkreditált villávédeli létesítési vizsgát eredényesen letette, vagy szakai gyakorlata és képzettsége alapján kieelt gyakorlottságát az MMK egállapította. A kivitelezésért felelős űszaki vezetőnek, űszaki ellenőrnek szintén rendelkeznie kell érvényes akkreditált villávédeli létesítési záróvizsgával. 8. Fűtés, hőés füstelvezetés:

17 17 Az épület fűtését biztosító kazánok összteljesítény ne éri el a 140KWot, így a kazánhelyiségnél ne jelenik eg a tűzgátló szerkezeti követelény. Az épületben a fűtést a rendeltetési egységenként elhelyezett 2 db egyenként 35 KW teljesítényű zárt égésterű kazánnal, valaint padlófűtéssel és radiátoros rendszerrel lesz egoldva. Hasadó, illetve hasadó, nyíló felület kialakítása nincs előírva. A elegvíz ellátást átfolyó rendszerű vízelegítő biztosítja. A elegvíz hálózat és a fűtési rendszer cirkulációs vezetékekkel lesz szerelve. A vízvezeték rendszer űanyagcsöves, a szennyvízelvezető rendszer PVC csöves kialakítású. A kiürítést biztosító lépcsőházra előírt füstelvezető nyílás nagysága: A kiürítést biztosító lépcsőházra előírt füstelvezető nyílás nagysága a lépcsőház alapterületének iniu 5 %a, de legalább 1,0 2. A lépcsőház füstelvezetése és légutánpótlása a lépcsőház ablakán és ajtaján keresztül biztosított. Lépcsőház legnagyobb alapterülete 13,25 2, közlekedő alapterülete 78,91 2. A s = 13,25 2 * 0, ,91 * 0,01 = 1,45 2. A hő, és füstelvezetéshez és légutánpótláshoz szükséges összes geoetriai keresztetszet (1,45 2 /0,65) + (1,45 2 /0,7) = 4,3 2. Ezt a felületet az eelet födéébe beépített 1 db 1,5 * 1,5 es N ACO kupola biztosítja 1,463 2 es hatásos felületével. A frisslevegőt a földszinti gépkocsi tárolóra nyíló bejárati ajtó (0,875 * 2,25 ) és a ellette lévő otoros ablak (0,78 * 1,5 ) keresztetszete biztosítja 1,73 2 es hatásos felületével. A hő, és füstelvezető és légpótló nyílászárók inden szintről nyoógobbal indíthatóak lesznek. K3 légpótló ablak nyitószerelvénye: GEZE Slichain SY 500 B 24V DC 2,2 A K11 légpótló ajtószárny eleei: GEZE K600T RWA karos nyitóotorral 24V DC 1,4A GEZE IQeSTRIKE A 5000E elektroos zár, elyet a beléptető is vezérel GEZE Boxer rejtett ajtócsukó A hő, és füstelvezető berendezés (MSZ EN 12101:110. követelényeinek egfelelő) egfelelőségét teljesítény nyilatkozattal igazolni szükséges! 9). Tűzjelzés és oltás Az épület kialakítása, kockázati besorolása, és alapterülete alapján tűzjelző létesítési kötelezettséget ne fogalaz eg az OTSZ. Az épületben lévő vezetékes telefonon, illetve az épületben tartózkodók obil telefonjainak használatával a tűzjelzés biztosított. Tűz esetén az alábbiakat kell közölni a tűzoltósággal: pontos cíet, ilyen anyag ég, ilyen terjedeleben, fennálle eberi élet veszélye, i van veszélyeztetve, ki jelezte a tüzet, telefonszá, továbbá egyértelű válaszokat kell adni az eseényt felvevő ügyeletes tűzoltó által feltett kérdésekre. Minden észlelt, tudoására jutott és eloltott tüzet jelezni kell! A tűz jelzése, az eberi élet entése és az oltás egkezdése inden állapolgár kötelessége!

18 18 Az épületbe történő behatolás és tűzoltás, indig az adott helyzet értékelése alapján, a tűzoltásvezetői taktikai egoldása határozza eg. 10). Technológia tűzvédele Az épület a látogatók fogadására jegyek árusítására, illetve a fenntartási unkák irodai jellegű végzésére szolgál. A legnagyobb létszáot a jegyeladóknál lehet regisztrálni, de csúcsidőben itt se haladja eg a létszá az 50 főt. 11). Hasadó, hasadónyíló felület A tervezett ületben ne lesz olyan anyagtárolás, technológia, ely hasadó vagy hasadónyíló felület kialakítását indokolná. 12). Biztonsági jelzések Kiürítés/enekülés irányát jelző biztonsági jel Lépcsőháznál: Kiürítési útvonalon elhelyezetett ajtónál. Tűzoltó készülékek biztonsági jelei: (Kötelező jel, de igény szerint választható a típus) Falsíkra, vagy erőleges elhelyezéssel Panoráa jel Elhelyezés: A készülék feltalálási helyén. Tűzoltó készülékek előjelző táblák: Aennyiben az elhelyezés során közvetlen rálátás ne biztosítható a tűzoltó készülékekre.
