TŰZVÉDELMI MŰSZAKI LEÍRÁS

Átírás

1 TSZ.: 7902 GYŐR, KOSSUTH L. U. 28. HRSZ.: 7888 MŰE MLÉ KI JE LE NTŐSÉ G Ű TE RÜLE TE N ÁLLÓ É PÜLE T FE LÚJÍTÁ SÁTALA KÍTÁS MÓDOSÍTOTT E NGE DÉ LYE ZÉ SI É S É PÍTÉ SI K IVITE LI TE RVDOK UME NTÁC IÓ ME GB ÍZÓ: GYŐRSZOL ZRT, GYŐR ORG ONA UTCA 10. TŰZVÉDELMI MŰSZAKI LEÍRÁS Előzmények A meglévő épület építésének kora egyértelműen nem határozható meg, részletes történeti áttekintés az építész műszaki leírásban. Tárgyi épület építési engedélyt kapott 2010ben. A korábbi engedélyezési terv a délnyugati szárny hátsó részének lebontásával számolt, ezt a bontási kényszert a mostani vizsgálatok nem támasztották alá, az épületrész állapota megfelel az épület, korábbi tervben felújítandónak ítélt részeinek állapotának, így ez az épületrész is felújításra kerül. Ennek megfelelően módosított új tervek készültek. A Tűzvédelmi Műszaki Leírás a 312/2012. (XI. 8.) Korm. rendelet 5. melléklet VI. szakasz 1 pontjában meghatározottak alapján készült az építmény tűzveszélyességi osztályba sorolására, az építmény, tűzszakaszok tűzállósági fokozatára, Az épület tervezett funkció alapján OTSZ 28/2011. (IX.6.) BM rendelet 5. rész ÉPÍTMÉNYEK TŰZVÉDELMI KÖVETELMÉNYEI XXXII. fejezet 560 (4) bekezdés f.) pontja értelmében D mérsékelten tűzveszélyes tűzveszélyességi osztályba sorolható. Építmény szintszáma OTSZ 28/2011. (IX.6.) BM rendelet 5. rész ÉPÍTMÉNYEK TŰZVÉDELMI KÖVETELMÉNYEI XXV. fejezet 324. és a 331 (8) pontja alapján kétszintes, tűzszakaszok száma 1. Az épület részben alápincézett földszint és emeletes. Funkciója lakóház a technológia tűzvédelmére, A tervezett funkció lakások, technológiai berendezések nem tervezettek az alkalmazott épületszerkezetek tűzvédelmi paramétereire, Az épület tűzállósági fokozatának, az OTSZ 28/2011. (IX.6.) BM rendelet 5. rész ÉPÍTMÉNYEK TŰZVÉDELMI KÖVETELMÉNYEI XXV. fejezet 320 (3) bekezdés a.) pontja alapján IIII. tűzállósági fokozat kategóriát kell kielégíteni. Épületszerkezetek értékelése az OTSZ 329 (3) bekezdésének és a 16. melléklet 3. jelű táblázatban D oszlop ( 23 szintszám.) alapján végeztük el. Szintek száma n = 2

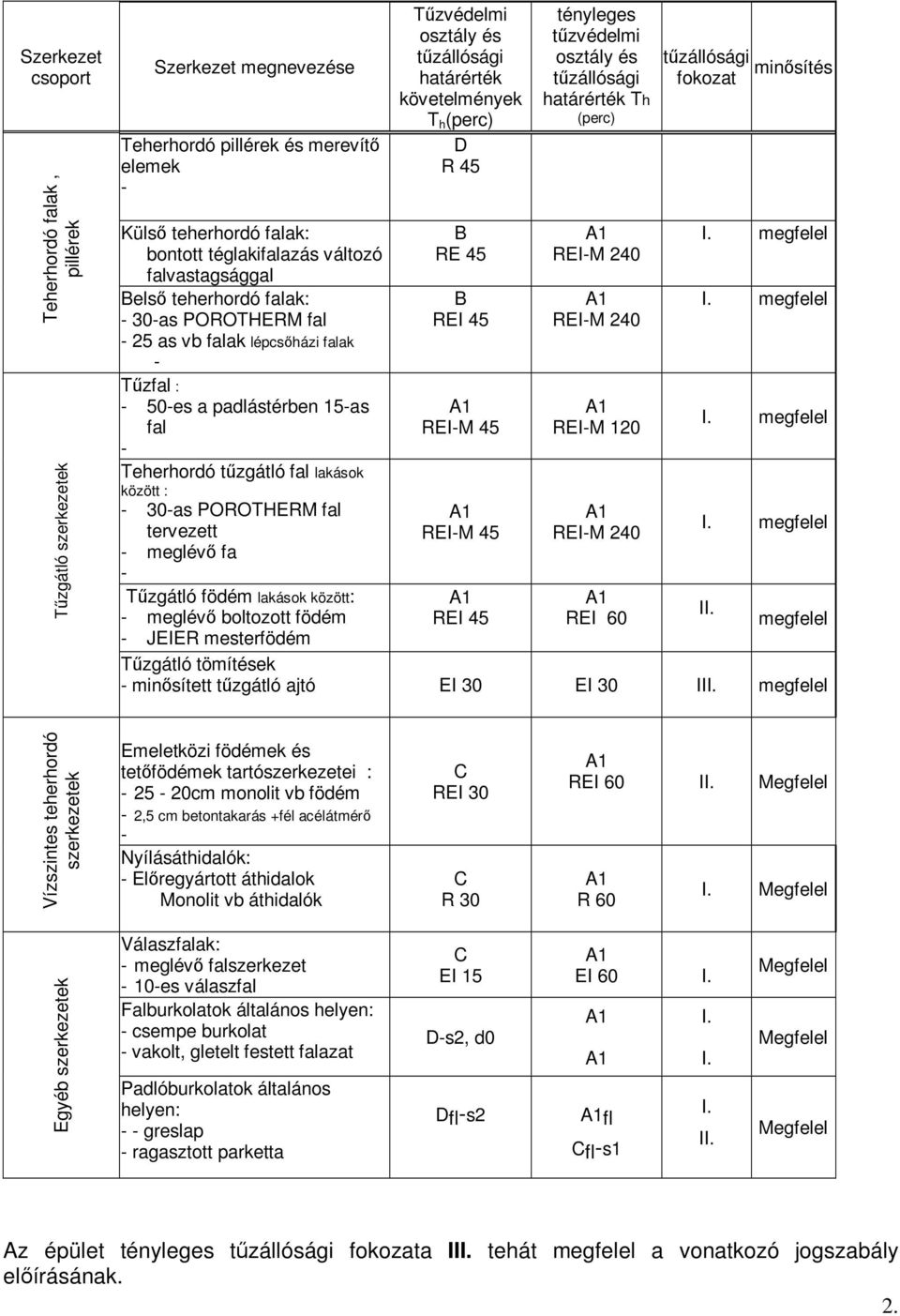

2 Szerkezet csoport Teherhordó falak, pillérek Tűzgátló szerkezetek Szerkezet megnevezése Teherhordó pillérek és merevítő elemek Külső teherhordó falak: bontott téglakifalazás változó falvastagsággal Belső teherhordó falak: 30as POROTHERM fal 25 as vb falak lépcsőházi falak Tűzfal : 50es a padlástérben 15as fal Teherhordó tűzgátló fal lakások között : 30as POROTHERM fal tervezett meglévő fa Tűzgátló födém lakások között: meglévő boltozott födém JEIER mesterfödém Tűzvédelmi osztály és tűzállósági határérték követelmények T h (perc) D R 45 B RE 45 B REI 45 REIM 45 REIM 45 REI 45 tényleges tűzvédelmi osztály és tűzállósági határérték Th (perc) REIM 240 REIM 240 REIM 120 REIM 240 REI 60 tűzállósági fokozat minősítés I. megfelel I. megfelel I. megfelel I. megfelel II. megfelel Tűzgátló tömítések minősített tűzgátló ajtó EI 30 EI 30 III. megfelel Vízszintes teherhordó szerkezetek Emeletközi födémek és tetőfödémek tartószerkezetei : 25 20cm monolit vb födém 2,5 cm betontakarás +fél acélátmérő Nyílásáthidalók: Előregyártott áthidalok Monolit vb áthidalók C REI 30 C R 30 REI 60 II. Megfelel R 60 I. Megfelel Egyéb szerkezetek Válaszfalak: meglévő falszerkezet 10es válaszfal Falburkolatok általános helyen: csempe burkolat vakolt, gletelt festett falazat Padlóburkolatok általános helyen: greslap ragasztott parketta C EI 15 Ds2, d0 Dfls2 EI 60 I. fl Cfls1 I. I. I. II. Megfelel Megfelel Megfelel Az épület tényleges tűzállósági fokozata III. tehát megfelel a vonatkozó jogszabály előírásának. 2.

3 a tűzterhelés meghatározására, Tűzterhelési érték az OTSZ 5. rész XXIX. fejezet 503. (1) Lakó és közösségi épületek, épületrészek normatív tűzterhelési értékeit a 23. melléklet 7. táblázatában rögzítettek szerint kell figyelembe venni. 8. sorszám: lakások 400MJ/m 2 normatív tűzterhelési érték a tűzszakaszolásra, a tűzterjedés gátlására, a tűztávolságra, Tűzszakaszok:. Tényleges mértékadó tűzszakasz nagyság:876,37m 2 Az OTSZ 348. alapján a pinceszintet kétszeres értékkel kell figyelembe venni, így a tűzszakasz méret:946,37m A pinceszinti tűzszakaszok méretét a 16. melléklet táblázatokban szereplő értékekhez képest 50%kal csökkenteni kell. Ha egy tűzszakasz talajszint alatt és felett kerül kialakításra, akkor a pinceszinti területeket kétszeres értékkel kell figyelembe venni, és az így összesített alapterület nem haladhatja meg a táblázatokban foglalt értékeket. Megengedett tűzszakasz nagyság: OTSZ 5. rész 16. melléklet 8. táblázat 16. sora Lakó és üdülő funkció E oszlop alapján 4500m 2 A tűzfalas épület csatlakozásnál a szomszédos tűzfal 50cm rel magasabb igy a tűzterjedési gát biztosított. Tűztávolság: Az épület megközelítése a helyszínrajz szerint biztosított, az épület zártsorúan tervezett beépítésű, a telekhatáron lévő fala tűzfal. OTSZ 5. rész XXVII. fejezet 460 Az épületek közötti tűztávolságot kétszintes lakóépületre a 20. melléklet 3. táblázata nem határoz meg. Az kétszintes beépítésnél a rendezési tervben meghatározottak az irányadók. OTSZ 5. rész XXVII. fejezet 452 Tűztávolság nem értelmezhető azoknál az épületeknél, ahol a tűzoltóság jogszabály alapján nem minősül szakhatóságnak. Azon esetekben, amikor a tűzoltóság nem szakhatóság az épületek közötti távolság megfelelőségét a tűzoltóság nem vizsgálhatja. A kialakult tűztávolságok a felújítással nem változnak a hő és füst elleni védelem kialakítására, Hő és füstelvezetés: Hő és füstelvezetés az épület földszint és emeleti részén az OTSZ 540. alapján nem előírás, nem tervezett Abban az esetben, amikor az épületrész, tűzszakasz, épület a kiürítés első szakaszának normaidején belül a szabadba kiüríthető, a menekülési útvonal hő és füstelvezetéséről nem kell gondoskodni. A pincei tároló helyiségekben az OTSZ 538. (4) bekezdése alapján nem kell a hőés füstelvezetés biztosítani. 3.

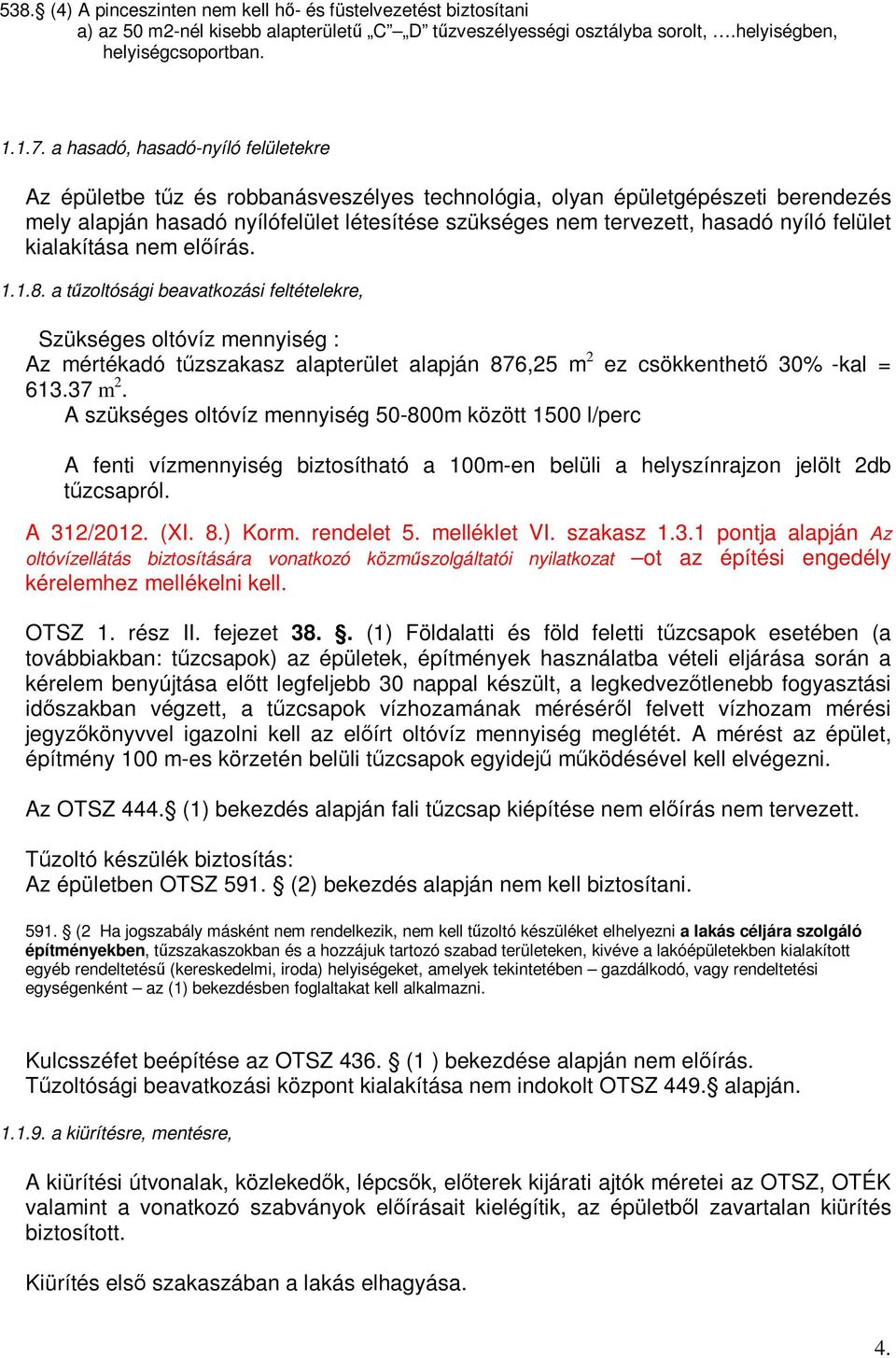

4 538. (4) A pinceszinten nem kell hő és füstelvezetést biztosítani a) az 50 m2nél kisebb alapterületű C D tűzveszélyességi osztályba sorolt,.helyiségben, helyiségcsoportban a hasadó, hasadónyíló felületekre Az épületbe tűz és robbanásveszélyes technológia, olyan épületgépészeti berendezés mely alapján hasadó nyílófelület létesítése szükséges nem tervezett, hasadó nyíló felület kialakítása nem előírás a tűzoltósági beavatkozási feltételekre, Szükséges oltóvíz mennyiség : Az mértékadó tűzszakasz alapterület alapján 876,25 m 2 ez csökkenthető 30% kal = m 2. A szükséges oltóvíz mennyiség 50800m között 1500 l/perc A fenti vízmennyiség biztosítható a 100men belüli a helyszínrajzon jelölt 2db tűzcsapról. A 312/2012. (XI. 8.) Korm. rendelet 5. melléklet VI. szakasz pontja alapján Az oltóvízellátás biztosítására vonatkozó közműszolgáltatói nyilatkozat ot az építési engedély kérelemhez mellékelni kell. OTSZ 1. rész II. fejezet 38.. (1) Földalatti és föld feletti tűzcsapok esetében (a továbbiakban: tűzcsapok) az épületek, építmények használatba vételi eljárása során a kérelem benyújtása előtt legfeljebb 30 nappal készült, a legkedvezőtlenebb fogyasztási időszakban végzett, a tűzcsapok vízhozamának méréséről felvett vízhozam mérési jegyzőkönyvvel igazolni kell az előírt oltóvíz mennyiség meglétét. A mérést az épület, építmény 100 mes körzetén belüli tűzcsapok egyidejű működésével kell elvégezni. Az OTSZ 444. (1) bekezdés alapján fali tűzcsap kiépítése nem előírás nem tervezett. Tűzoltó készülék biztosítás: Az épületben OTSZ 591. (2) bekezdés alapján nem kell biztosítani (2 Ha jogszabály másként nem rendelkezik, nem kell tűzoltó készüléket elhelyezni a lakás céljára szolgáló építményekben, tűzszakaszokban és a hozzájuk tartozó szabad területeken, kivéve a lakóépületekben kialakított egyéb rendeltetésű (kereskedelmi, iroda) helyiségeket, amelyek tekintetében gazdálkodó, vagy rendeltetési egységenként az (1) bekezdésben foglaltakat kell alkalmazni. Kulcsszéfet beépítése az OTSZ 436. (1 ) bekezdése alapján nem előírás. Tűzoltósági beavatkozási központ kialakítása nem indokolt OTSZ 449. alapján a kiürítésre, mentésre, A kiürítési útvonalak, közlekedők, lépcsők, előterek kijárati ajtók méretei az OTSZ, OTÉK valamint a vonatkozó szabványok előírásait kielégítik, az épületből zavartalan kiürítés biztosított. Kiürítés első szakaszában a lakás elhagyása. 4.

5 A kiürítés időtartama az útszakaszok hossza alapján: t 1meg III. tűzállósági fokozatú C E tűzveszélyességi osztályba sorolt helyiségekre 1,5 perc Útvonal hossza: o a helyiség legtávolabbi pontja a kijárattól vízszintesen 12 m o haladási sebesség vízszintesen 30 m/min o t1a = 12 [m] / 30 [m/min] = 0,4 min < t 1 meg 1,5 min Kiürítés időtartama az ajtó átbocsátó képessége alapján: N 1 kijáraton eltávolítandó személyek száma 4 fő k a kijáratok átbocsátó képessége 41,7 fő/ m/min x 1 az N 1 hez tartozó kijáratok szélességeinek összege 1,0 [m] t 1b = 4/(41,7x 1) = 0,1perc min < t 1 meg 2 min t 1ma = t1a = 0,4 min A kiürítés második szakaszának számítása: Mivel minden lakás kiürítése a szabadba történik a kiürítés második szakasza nem értelmezhető. A kiürítési időtartamok kielégítik az OTSZ 5. rész 22. melléklet 1. táblázatában megadott határértékeket. Az épületbe menekülési útirány jelző rendszer kerül kialakításra, az éplet lépcsőházában, az OTSZ 5.rész XXV. fejezet (1) bekezdés b) pontja alapján, amely a menekülőknek a teljes menekülési útvonal mentén folyamatos vizuális információt közöl a kiürítés irányáról. A menekülési útvonaljelző biztonsági jelek úgy lesznek elhelyezve, hogy a menekülési útvonal bármely pontján egy biztonsági jel minden esetben látható lesz. Megjelölésre kerül a tűzoltó készülékek, lépcső menekülés irányába lévő első lépcsőfok, a lépcsőházi szintszám. Az épület lépcsőházában biztonsági világítás kerül kialakításra az MSZ EN 1838 szabvány előírásainak megfelelően. Az épületben magasan telepített biztonsági jelek kerülnek elhelyezésre. A táblák rögzítési magassága 2,02,5 m. Az ajtóknál telepített biztonsági jelek elhelyezhetők az ajtók fölött 2,5 mig, illetve az ajtó jobb vagy bal oldalán az ajtóra mutató biztonsági jel alkalmazásával, ezek elhelyezési magassága 1,72,0 m. Az ajtóra mutató biztonsági jelek úgy kerülnek elhelyezésre, hogy azokat az ajtószárny nyitáskor ne takarja. Biztonsági jelet az ajtóra szerelni tilos. A biztonsági jelek közepes (10 m) és nagy (30 m) távolságból is felismerhetőek lesznek. 5.

6 A biztonsági jelek az eszközök, felszerelések felett 22,5 m magasságban kerülnek elhelyezésre az épületgépészeti, valamint a villamos és villámvédelmi berendezések tűzvédelmi követelményeinek teljesülésére, Fűtés: Az épület hő ellátása TÁVHŐ től tervezett, részletes ismertetés az épültgépészeti műszaki leírásban. Szellőzés: Egyes belsőterű helyiségbe gépi elszívó szellőztetést terveztünk. Működési elve : a helyiség használata (világítás bekapcsolása) mellett a szellőztetés üzemel, a világítás kikapcsolása után még 10 perc utószellőztetést biztosít. A tervezett ventillátorok falba süllyesztett házzal tervezettek. Részletes leírás az épületgépészeti műszaki leírásban Villamos berendezések Az épület villamos rendszere az MSZ HD :2007 szabványnak, OTSZ 5 rész XXV. fejezet 134. címben foglaltaknak megfelelően kerül kialakításra. Külső csatlakozóvezeték: földkábel csatlakozás földszinti kapualjból nyíló villamos fogadó helyiségbe. Betáplálás: egyoldali. Áram és feszültség: 400V/230V, 3F+N+F, 50Hz Érintésvédelem: NULLÁZÁS TNCS Az épület feszültségmentesítése a főelosztó berendezésből történhet központilag és szakaszosan. Mindenhol a helyiség jellegnek megfelelő védettségű szerelést, szerelvényezést és elosztó berendezést tervezünk. Normál környezetben a védettség min. IP20, míg a nedves helyiségekben és szabadtéren min. IP 34. Az épület túlnyomó része normál környezet, míg nedves kategóriába tartozik a fürdő és a külső tér. Alkalmazott vezetékek réz erűek. A szerelés oldalfalakban süllyesztetten történik. Az épület lépcsőházában biztonsági világítás kerül kialakításra az MSZ EN 1838 szabvány előírásainak megfelelően. A fővezetékek műa. védőcsőbe, csatornába húzott M 1 kvcu vezetékek Az elosztó szekrényt tartós, veszélyt jelző, megfelelő magatartásra intő, a szerelvényeket tartós, hovatartozást jelentő feliratozással kell ellátni. A használatbavételi átadásra az épület villamos rendszerének első felülvizsgálata (használatbavétel előtti felülvizsgálat) elvégzésre kerül. Villámvédelmi rendszere. Az OTSZ 11. melléklet 1. táblázata alapján az épület jellege nem teszi kötelezővé a villámvédelmi rendszer létesítését. Az OTSZ 224. alapján az épület nem tartozik azon épületek közé ahol nem kötelező villámvédelmi berendezést létesíteni. Az OTSZ 222. (1) bekezdése értelmében amennyiben a villámcsapások hatásaival szembeni védelem csak villámvédelmi berendezés létesítésével biztosítható akkor villámvédelmi rendszer létesítése szükséges. A villámvédelmi rendszer szükségességének megítéléséhez a vonatkozó műszaki követelményeken alapuló kockázat elemzés szükséges. 6.

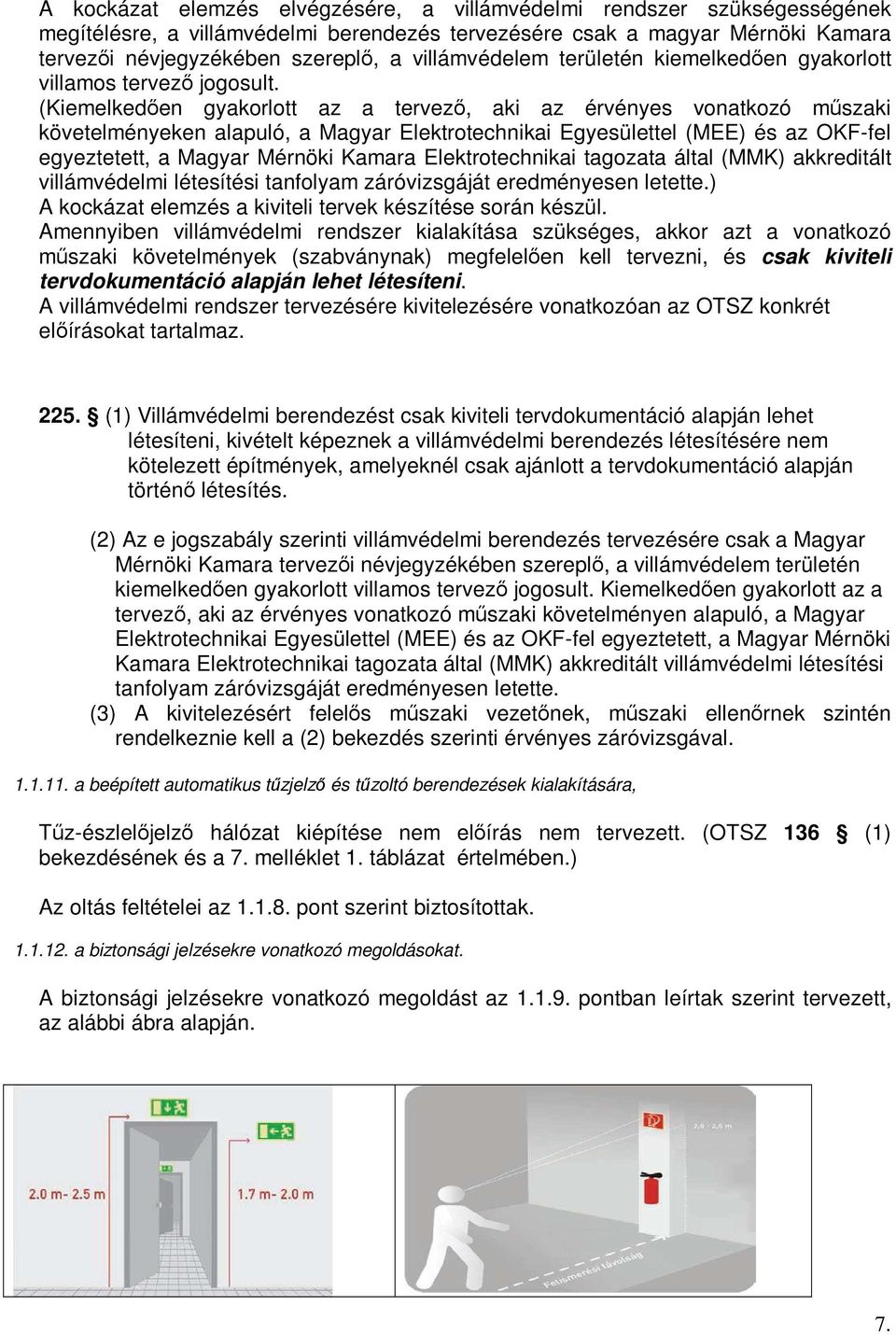

7 A kockázat elemzés elvégzésére, a villámvédelmi rendszer szükségességének megítélésre, a villámvédelmi berendezés tervezésére csak a magyar Mérnöki Kamara tervezői névjegyzékében szereplő, a villámvédelem területén kiemelkedően gyakorlott villamos tervező jogosult. (Kiemelkedően gyakorlott az a tervező, aki az érvényes vonatkozó műszaki követelményeken alapuló, a Magyar Elektrotechnikai Egyesülettel (MEE) és az OKFfel egyeztetett, a Magyar Mérnöki Kamara Elektrotechnikai tagozata által (MMK) akkreditált villámvédelmi létesítési tanfolyam záróvizsgáját eredményesen letette.) A kockázat elemzés a kiviteli tervek készítése során készül. Amennyiben villámvédelmi rendszer kialakítása szükséges, akkor azt a vonatkozó műszaki követelmények (szabványnak) megfelelően kell tervezni, és csak kiviteli tervdokumentáció alapján lehet létesíteni. A villámvédelmi rendszer tervezésére kivitelezésére vonatkozóan az OTSZ konkrét előírásokat tartalmaz (1) Villámvédelmi berendezést csak kiviteli tervdokumentáció alapján lehet létesíteni, kivételt képeznek a villámvédelmi berendezés létesítésére nem kötelezett építmények, amelyeknél csak ajánlott a tervdokumentáció alapján történő létesítés. (2) Az e jogszabály szerinti villámvédelmi berendezés tervezésére csak a Magyar Mérnöki Kamara tervezői névjegyzékében szereplő, a villámvédelem területén kiemelkedően gyakorlott villamos tervező jogosult. Kiemelkedően gyakorlott az a tervező, aki az érvényes vonatkozó műszaki követelményen alapuló, a Magyar Elektrotechnikai Egyesülettel (MEE) és az OKFfel egyeztetett, a Magyar Mérnöki Kamara Elektrotechnikai tagozata által (MMK) akkreditált villámvédelmi létesítési tanfolyam záróvizsgáját eredményesen letette. (3) A kivitelezésért felelős műszaki vezetőnek, műszaki ellenőrnek szintén rendelkeznie kell a (2) bekezdés szerinti érvényes záróvizsgával a beépített automatikus tűzjelző és tűzoltó berendezések kialakítására, Tűzészlelőjelző hálózat kiépítése nem előírás nem tervezett. (OTSZ 136 (1) bekezdésének és a 7. melléklet 1. táblázat értelmében.) Az oltás feltételei az pont szerint biztosítottak a biztonsági jelzésekre vonatkozó megoldásokat. A biztonsági jelzésekre vonatkozó megoldást az pontban leírtak szerint tervezett, az alábbi ábra alapján. 7.

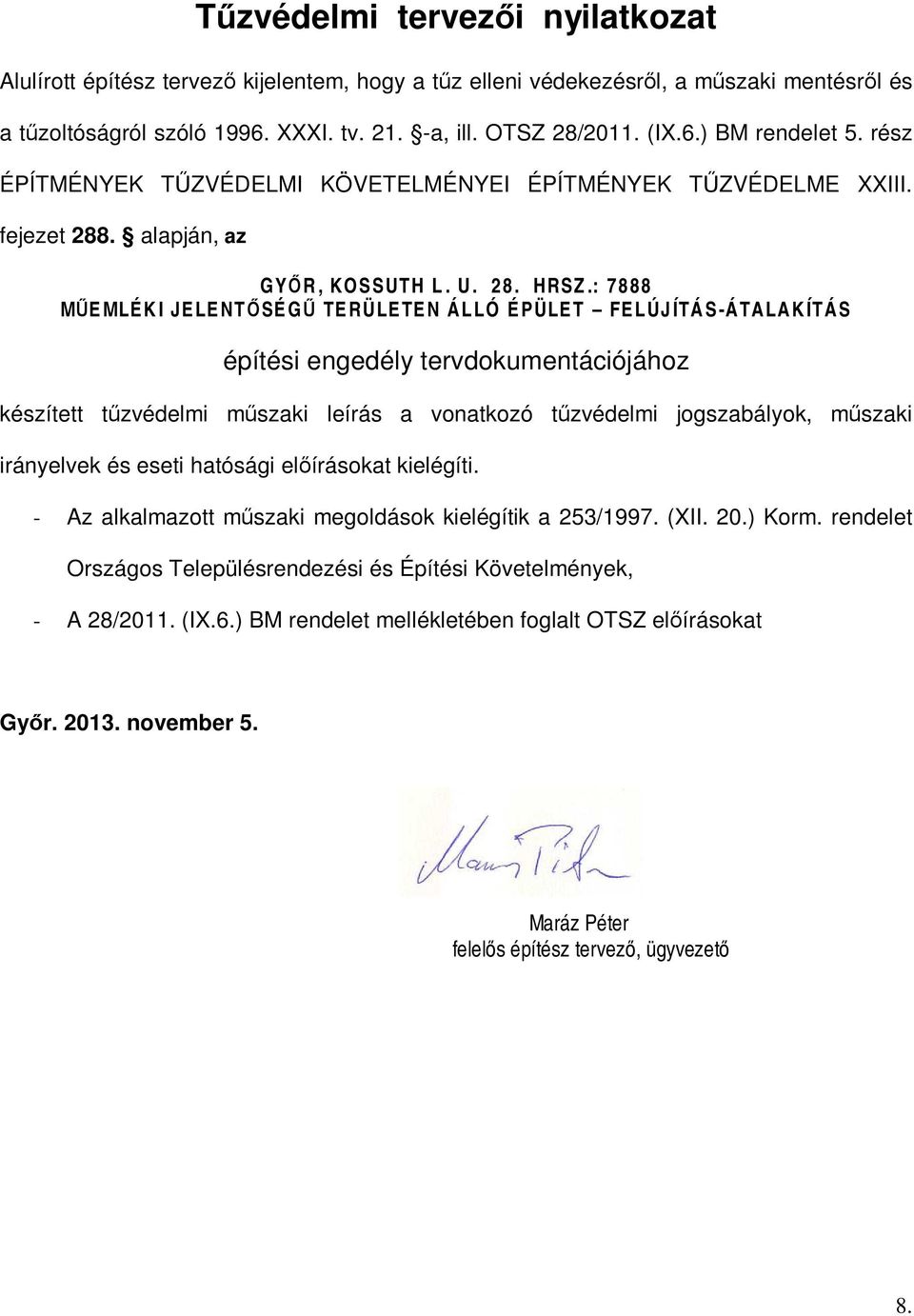

8 Tűzvédelmi tervezői nyilatkozat Alulírott építész tervező kijelentem, hogy a tűz elleni védekezésről, a műszaki mentésről és a tűzoltóságról szóló XXXI. tv. 21. a, ill. OTSZ 28/2011. (IX.6.) BM rendelet 5. rész ÉPÍTMÉNYEK TŰZVÉDELMI KÖVETELMÉNYEI ÉPÍTMÉNYEK TŰZVÉDELME XXIII. fejezet 288. alapján, az GYŐR, KOSSUTH L. U. 28. HRSZ.: 7888 MŰE MLÉ K I JELE NTŐSÉ GŰ TE RÜLE TE N ÁLLÓ É PÜLE T FE LÚJÍTÁ SÁTALA KÍTÁS építési engedély tervdokumentációjához készített tűzvédelmi műszaki leírás a vonatkozó tűzvédelmi jogszabályok, műszaki irányelvek és eseti hatósági előírásokat kielégíti. Az alkalmazott műszaki megoldások kielégítik a 253/1997. (XII. 20.) Korm. rendelet Országos Településrendezési és Építési Követelmények, A 28/2011. (IX.6.) BM rendelet mellékletében foglalt OTSZ előírásokat Győr november 5. Maráz Péter felelős építész tervező, ügyvezető 8.
