1 A kiviteli terv tűzvédelmi munkarésze VII. Lakiteleki Tűvédelmi Szakmai Napok Decsi György tűzvédelmi tervező, Fireeng Kft

a tűzvédelmi TERV Majd elküldöm a kész tervet, kéne egy műleírás, Ti csináltok kiviteli tervet is, Az mi, Minek, Ha nem kötelező, nem csinálnánk, A megrendelő nem szeretne erre áldozni, Majd berakjuk

2 a tűzvédelmi TERV Majd elküldöm a kész tervet, kéne egy műleírás, Ti csináltok kiviteli tervet is, Az mi, Minek, Ha nem kötelező, nem csinálnánk, A megrendelő nem szeretne erre áldozni, Majd berakjuk az engtervi műleírást - és folytathatnánk Na, ez nem működik kiviteli tervnél... Építésügyi tűzvédelmi tervező feladatai 2 / 31 Vannak valódi tervezési feladatok (!) A házat a tűzvédelemhez kell igazítani Nem csak követelmény meghatározás A feladatok az MMK tervtartalmi követelményei szerint

a tűzvédelmi kiviteli TERV A kiviteli tervben a tűzvédelmi koncepció megvalósításának bemutatásán túl a tűzvédelmi követelmények szakági érvényesítése történik meg Két tervezési eset létezik A eset:

3 a tűzvédelmi kiviteli TERV A kiviteli tervben a tűzvédelmi koncepció megvalósításának bemutatásán túl a tűzvédelmi követelmények szakági érvényesítése történik meg Két tervezési eset létezik A eset: A tűzvédelmi koncepció ismert, mert a tervezett épület építési engedéllyel rendelkezik, amelynek a megoldásait alkalmazzuk a kiviteli tervben B eset: Semmiről nem tudunk semmit, csak kiviteli terv készül 3 / 31

4 engedélyezési terv vs. kiviteli Engedélyezési terv tűzvédelmi koncepció az engedélyezéshez szükséges mértékig ez alapján a ház a tervezett formájában megépíthető Így sajnos, bizonyos kiviteli kérdésekkel már itt foglalkozni kell Kiviteli terv: 4 / 31 a koncepció megvalósulása, részlettervezés a jó tűzvédelmi terv egyfajta tűzvédelmi general terv (genplan) az összes tűzvédelmi szempontú körülmény feltüntetésével a tűzvédelmi terv a saját igényeit a szakági tervekben érvényesíti

5 engedélyezési terv vs. kiviteli Mind a műszaki leírás, mind a tervlapok lehetnek egyrészt olyan adatok, melyeket tűzvédelmi tervező határoz meg és így kizárólag tűzvédelmi tervekben szerepel Másrészt más szakágakra hatással bíró adatok (adatszolgáltatás) Sajnos érteni kell bizonyos szintig a szakági tervezők feladataihoz is A jó tűzvédelmi tervező nem polihisztor, de közelítenie kell e-felé Érdekérvényesítés: a ház legyen használható és ergonomikus tűzvédelmi szempontból is 5 / 31

koordinálandó szakágak Az építésügyi tűzvédelmi tervező az alábbi szakágakra van hatással: Hagyományos szakágak: építész, belsőépítész, statikus, villamos, gépész, automatika, szerkezettervező,

6 koordinálandó szakágak Az építésügyi tűzvédelmi tervező az alábbi szakágakra van hatással: Hagyományos szakágak: építész, belsőépítész, statikus, villamos, gépész, automatika, szerkezettervező, kerttervező, úttervező stb. Amiről hajlamosak vagyunk elfelejtkezni, mert evidens (!), tűzvédelmi szakágak: tűzjelző tervező tűzoltó (sprinkler vagy gázzal oltó) tervező szimulációs tervező 6 / 31

7 műszaki leírás A leírás az engedélyezési terv műszaki leírásának a kiviteli kérdésekkel bővített része Új elemek a tervben: Szakhatósági állásfoglalás és releváns kikötéseinek következménye (ép. eng. és szakhatósági állásfoglalás száma) OKF vagy más eltérési engedélyek és következményük Jóváhagyási engedélyek (szimuláció) és következményük 9*86 7 / 31

műszaki leírás Bővített tervrészek A lezárt kérdésekkel tényszerűen ( így tervezzük, ilyen módon valósítjuk meg ) és megoldásokkal kell bővíteni a munkarészt (pl.

8 műszaki leírás Bővített tervrészek A lezárt kérdésekkel tényszerűen ( így tervezzük, ilyen módon valósítjuk meg ) és megoldásokkal kell bővíteni a munkarészt (pl. a kiürítési jelek 2,1 m magasságban kerülnek felragasztásra/rögzítésre) Végső tűzszakaszok, kockázati egységek Homlokzatok végső megoldása Aknák konkrét kialakítása Épületszerkezetek végső megoldása Tűzvédelmi bevonatok, védelmek végső megoldása Kiürítés végső megoldása (létszámok) Végső gépészeti megoldások Villamos lekapcsolások megoldása Vezérlési mátrix, egymásra hatások megadása 8 / 31 stb.

9 műszaki leírás Amivel mindig gond van: tűzterjedési gát, homlokzati tűzterjedés, akna 9 / 31

10 műszaki leírás Ábrák! Nem elvetemült dolog a kiviteli tervben ábrákat (arányos, de nem pont 1:100-as vagy 1:50-es tervrészleteket) alkalmazni a műszaki leírásban, amelyek sokszor külön tervlap kiadását helyettesíthetik (!) 10 / 31 Tűztávolság ábrák Tűzszakasz ábrák Tűzterjedési gátak megoldásai Homlokzati megoldások Tűzvédelmi jelek elhelyezési ábrái Hő- és füstelvezetési kapcsolási rajz Tűzeseti folyamat ábra Villamos lekapcsolás táblája

11 műszaki leírás Tűztávolság ábrák 11 / 31

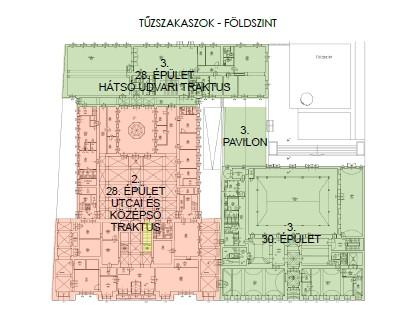

12 műszaki leírás Tűzszakasz ábrák 12 / 31

13 műszaki leírás Tűzterjedési gátak megoldásai 13 / 31

14 műszaki leírás Homlokzati megoldások 14 / 31

15 műszaki leírás Tűzeseti folyamat ábra: hotel standard 15 / 31

16 tervrajzok A teljes rajzi dokumentációt vagy az egyes rajzi munkarészeket szükség szerint kell elkészíteni, amennyiben a tűzvédelmi koncepció megvalósításához szükséges és releváns információkat tartalmazza. Helyszínrajz Tűzvédelmi alaprajzok Metszetek Homlokzatrajzok Jelek: közérthetőek legyenek a jelmagyarázat szerint, de nincs kötött jelmagyarázat, alkalmazandó jelölési módszer Célszerű, ahol lehet az ISO7010-es jelrendszer alkalmazása A rajzokon informatív feliratok, utasítások is elhelyezhetőek 16 / 31

17 tervrajzok Helyszínrajz 17 / 31 Tűzcsapok Felvonulási terület Talpalási helyek Bejáratok Tervezett épület Tűzfalak Szomszédok

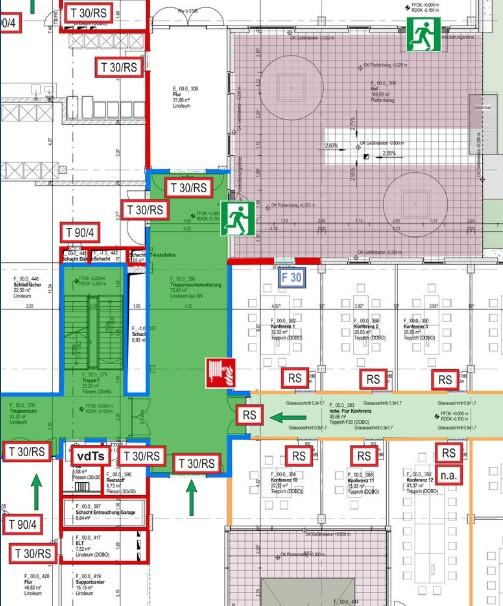

18 tervrajzok Tűzvédelmi alaprajzok: falak, ajtók 18 / 31 Elválasztó falak Tg válaszfalak Tg falak Egyéb falak

19 tervrajzok Tűzvédelmi alaprajzok: falak, ajtók 19 / 31

20 tervrajzok Tűzvédelmi alaprajzok: homlokzatok 20 / 31

21 tervrajzok Tűzvédelmi alaprajzok: tűzvédelmi berendezések és vezérlések 21 / 31 Tűzjelző központ Tűzjelző kézi jeladók Hő- és füstelvezetés indítás Hő- és füstelvezetés központ Tűzvédelmi lekapcsolás Kulcsszéf

22 tervrajzok Tűzvédelmi alaprajzok: hő- és füstelvezetés 22 / 31

23 tervrajzok Tűzvédelmi alaprajzok: hő- és füstelvezetés 23 / 31

24 tervrajzok Tűzvédelmi alaprajzok: kiürítés, útirányok és útvonal hosszak 24 / 31 Útirányok Útvonal jelzések (irányfények) Nyílásméret Tűzeseti vezérlés felirattal Biztonsági világítás szükségessége

25 tervrajzok Tűzvédelmi alaprajzok: tűzoltó eszközök 25 / 31

26 tervrajzok Tűzvédelmi alaprajzok: gépészeti tűzvédelmi alaprajzok 26 / 31

tervrajzok Tűzvédelmi alaprajzok: után világító feliratok, matricák Ezek többsége a jelmagyarázatban adható meg Szintszám Elérhető szintek

27 tervrajzok Tűzvédelmi alaprajzok: után világító feliratok, matricák Ezek többsége a jelmagyarázatban adható meg Szintszám Elérhető szintek Felvonó Tűzszakasz határ Füstszakasz határ Védett tér Kézi tűzoltó készülék Tűzcsap Menekülési terv 27 / 31 Kézi jelzésadó Hő- és füstelvezetés

28 tervrajzok Jelek 28 / 31 Jól beazonosíthatók és érthetők legyenek Lehetőleg nyomtatásban is látszódjon

29 tervrajzok Informatív feliratok elhelyezhetőek! 29 / 31

költségvetés Bizonyos tételek csak itt szerepelnek, így kell ilyen munkarész is 30 / 31 EDR rádió erősítő UV táblák Kézi tűzoltó készülékek Egyéb oltóeszközök

30 költségvetés Bizonyos tételek csak itt szerepelnek, így kell ilyen munkarész is 30 / 31 EDR rádió erősítő UV táblák Kézi tűzoltó készülékek Egyéb oltóeszközök (homok, takaró stb.) Matricák Feliratok TMMK készítés Egyéb tételek a szakági tervekben jelennek meg (tömítések, lezárások, burkolatok, ajtók, gépészeti elemek stb.)

31 Köszönöm a figyelmet! 31 / 31
