NEDVES, PENÉSZES, SÓKIVIRÁGZÁSOS FALAK FELÚJÍTÁSA KALCIUM-SZILIKÁT SZIGETELŐ LEMEZZEL

Átírás

1 NEDVES, PENÉSZES, SÓKIVIRÁGZÁSOS FALAK FELÚJÍTÁSA KALCIUM-SZILIKÁT SZIGETELŐ LEMEZZEL RENOVATION OF DAMP, MOULDY AND SALT EFFLORESCENT WALLS WITH KALCIUM-SILICATE PLATES Smudla Mihály, ERAMIS Energetikai és Szigeteléstechnikai MÉRNÖKIRODA Kft. ÖSSZEFOGLALÁS Rövid bemutatkozás, név, cég, tevékenységi kör Épületszerkezetek nedvesedésének okai A kalcium-szilikát szigetelő lemezek műszaki adatai A kalcium-szilikát szigetelő lemezek múltja, alkalmazási lehetőségei Nedves falak kiszárítása Penészesedés megszüntetése Sókivirágzás ( salétromosodás ) megszüntetése Belső oldali speciális hőszigetelés Alkalmazástechnikai útmutató ABSTRACT Short introduction, name, company name, activity circle Reason for damped of the building structures Technical datas of the kalcium-silicat plates The history and application possibility of the kalcium-silicat plates Drainage of the damp walls Stopping of the moulding Stopping of the salt efflorescent ( saltpeter ) Internal side special heat insulation Instuctions of the applications-technic KULCSSZAVAK / KEYWORDS nedves fal, penészes fal, sókivirágzásos fal damp wall, mouldy wall, efflorescent wall 1. Rövid bemutatkozás Nevem: Smudla Mihály, okl. épületgépész mérnök, okl. gazdasági mérnök

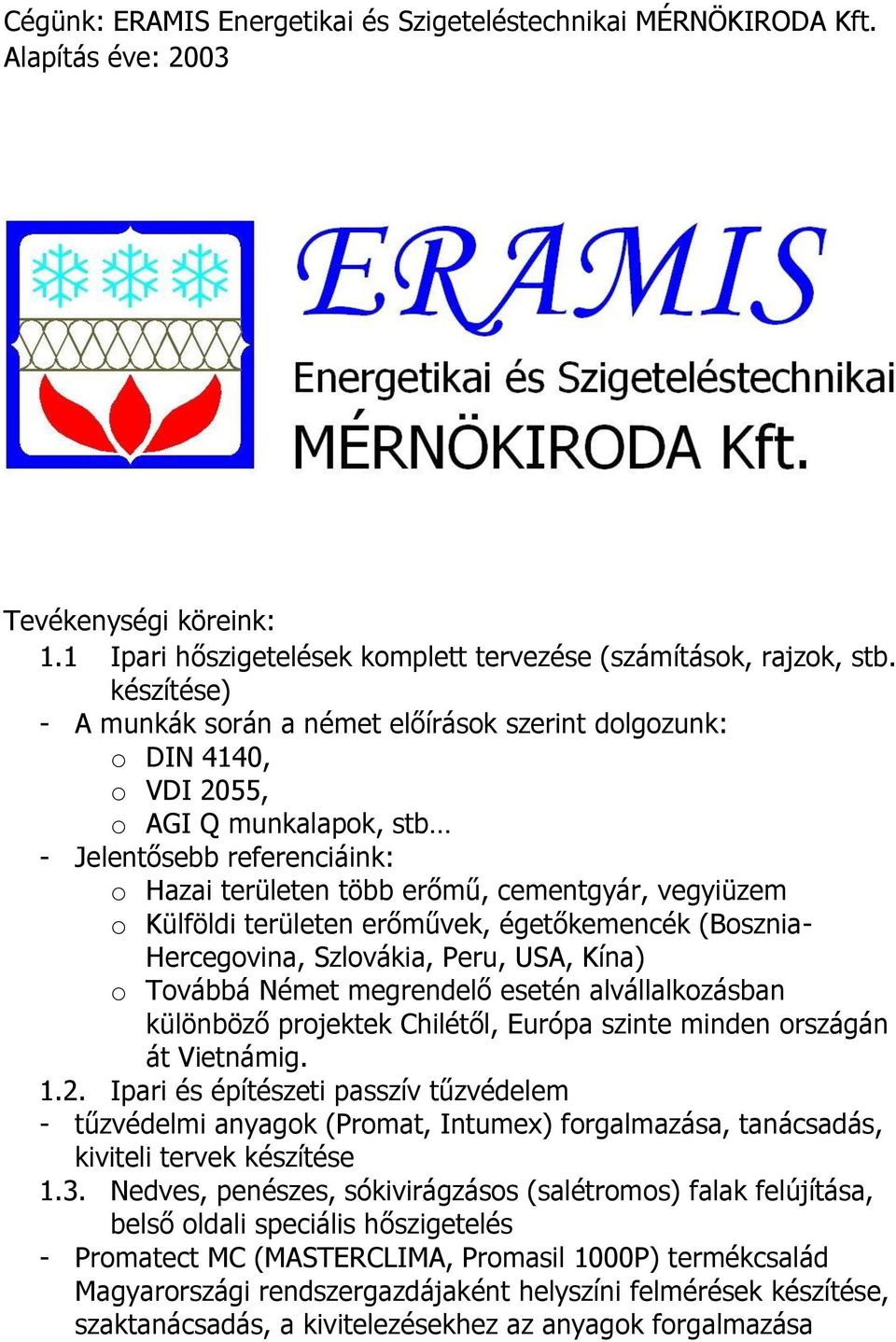

2 Cégünk: ERAMIS Energetikai és Szigeteléstechnikai MÉRNÖKIRODA Kft. Alapítás éve: 2003 Tevékenységi köreink: 1.1 Ipari hőszigetelések komplett tervezése (számítások, rajzok, stb. készítése) - A munkák során a német előírások szerint dolgozunk: o DIN 4140, o VDI 2055, o AGI Q munkalapok, stb - Jelentősebb referenciáink: o Hazai területen több erőmű, cementgyár, vegyiüzem o Külföldi területen erőművek, égetőkemencék (Bosznia- Hercegovina, Szlovákia, Peru, USA, Kína) o Továbbá Német megrendelő esetén alvállalkozásban különböző projektek Chilétől, Európa szinte minden országán át Vietnámig Ipari és építészeti passzív tűzvédelem - tűzvédelmi anyagok (Promat, Intumex) forgalmazása, tanácsadás, kiviteli tervek készítése 1.3. Nedves, penészes, sókivirágzásos (salétromos) falak felújítása, belső oldali speciális hőszigetelés - Promatect MC (MASTERCLIMA, Promasil 1000P) termékcsalád Magyarországi rendszergazdájaként helyszíni felmérések készítése, szaktanácsadás, a kivitelezésekhez az anyagok forgalmazása

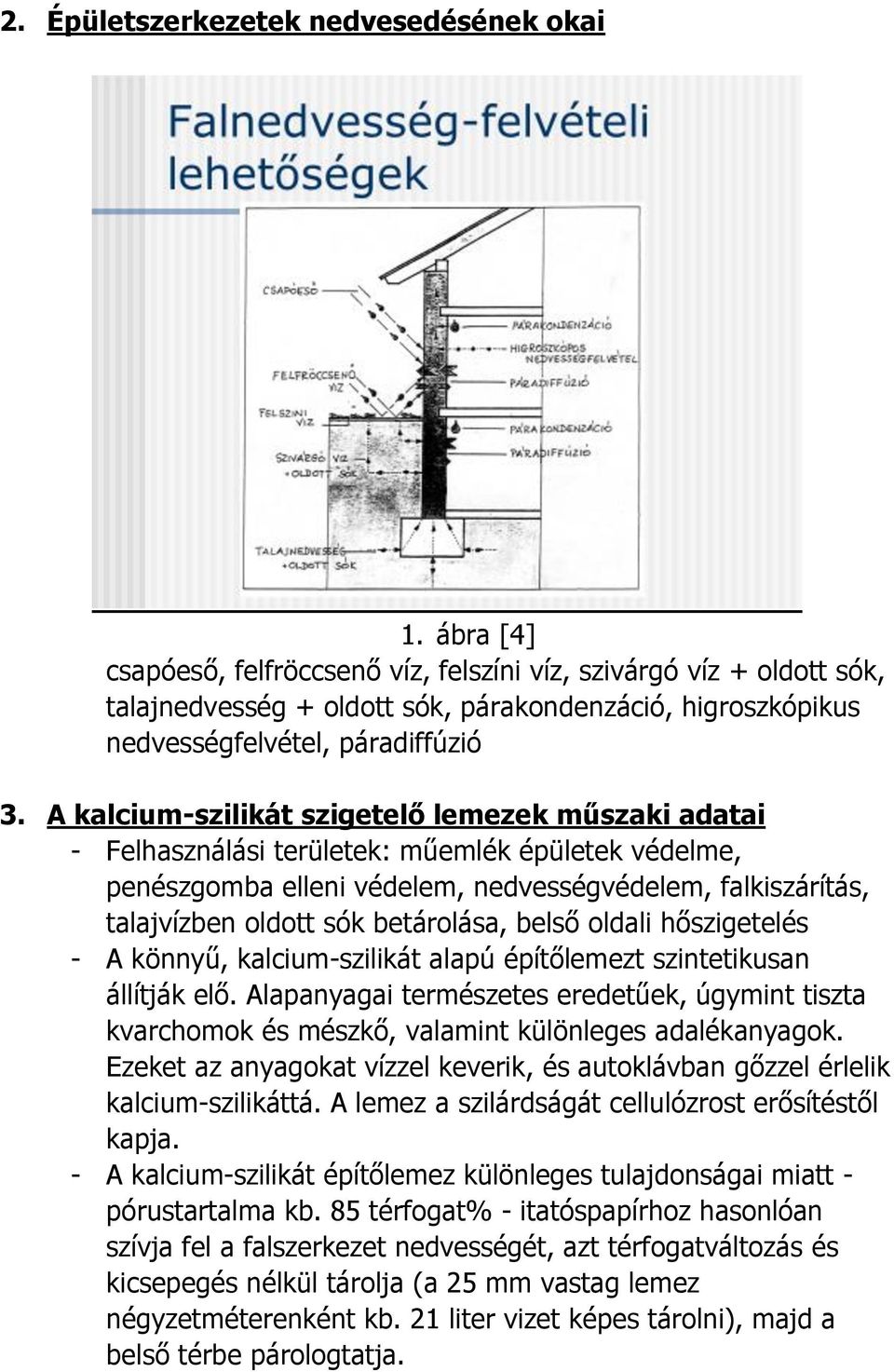

3 2. Épületszerkezetek nedvesedésének okai 1. ábra [4] csapóeső, felfröccsenő víz, felszíni víz, szivárgó víz + oldott sók, talajnedvesség + oldott sók, párakondenzáció, higroszkópikus nedvességfelvétel, páradiffúzió 3. A kalcium-szilikát szigetelő lemezek műszaki adatai - Felhasználási területek: műemlék épületek védelme, penészgomba elleni védelem, nedvességvédelem, falkiszárítás, talajvízben oldott sók betárolása, belső oldali hőszigetelés - A könnyű, kalcium-szilikát alapú építőlemezt szintetikusan állítják elő. Alapanyagai természetes eredetűek, úgymint tiszta kvarchomok és mészkő, valamint különleges adalékanyagok. Ezeket az anyagokat vízzel keverik, és autoklávban gőzzel érlelik kalcium-szilikáttá. A lemez a szilárdságát cellulózrost erősítéstől kapja. - A kalcium-szilikát építőlemez különleges tulajdonságai miatt - pórustartalma kb. 85 térfogat% - itatóspapírhoz hasonlóan szívja fel a falszerkezet nedvességét, azt térfogatváltozás és kicsepegés nélkül tárolja (a 25 mm vastag lemez négyzetméterenként kb. 21 liter vizet képes tárolni), majd a belső térbe párologtatja.

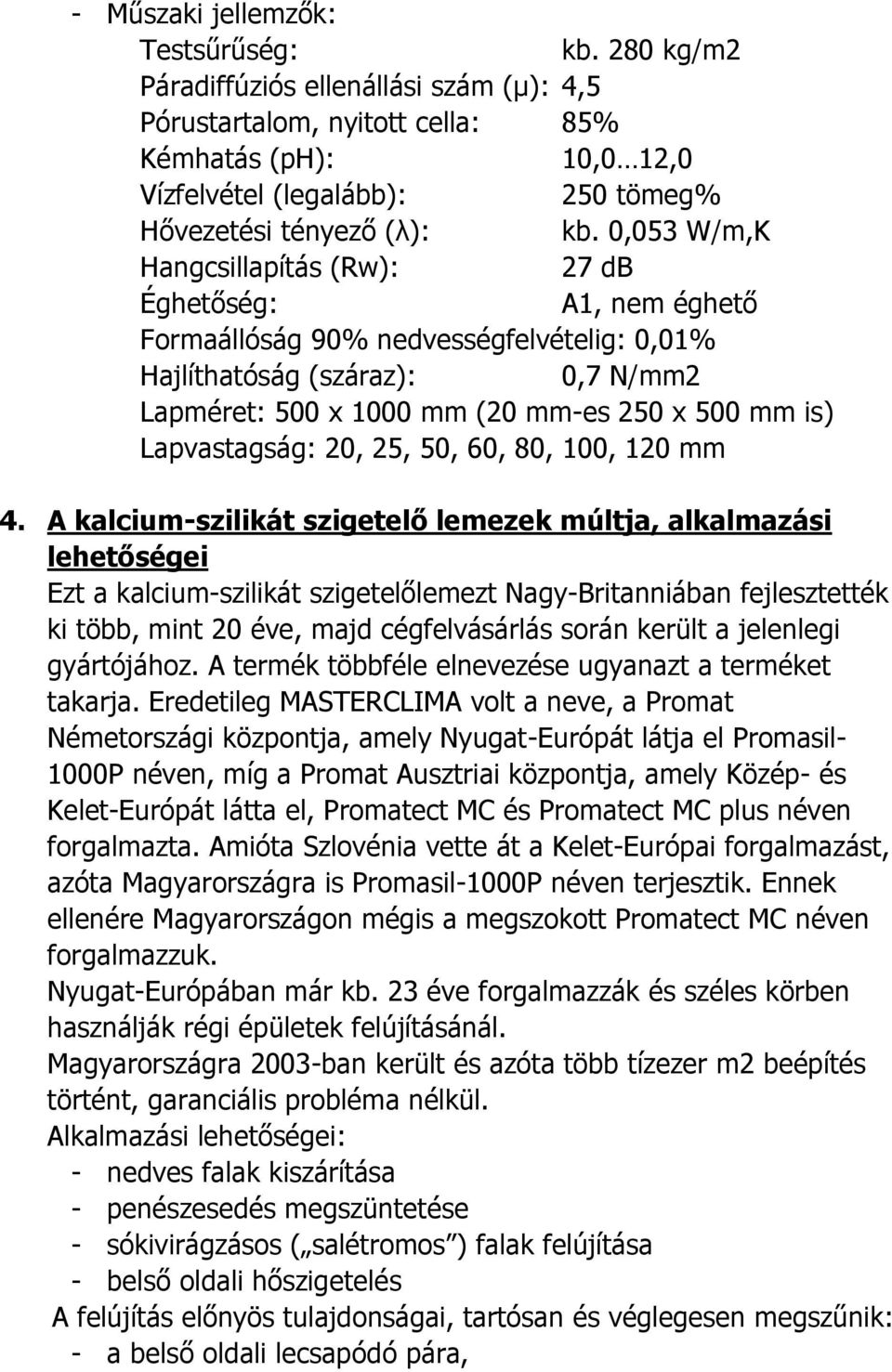

4 - Műszaki jellemzők: Testsűrűség: kb. 280 kg/m2 Páradiffúziós ellenállási szám (µ): 4,5 Pórustartalom, nyitott cella: 85% Kémhatás (ph): 10,0 12,0 Vízfelvétel (legalább): 250 tömeg% Hővezetési tényező (λ): kb. 0,053 W/m,K Hangcsillapítás (Rw): 27 db Éghetőség: A1, nem éghető Formaállóság 90% nedvességfelvételig: 0,01% Hajlíthatóság (száraz): 0,7 N/mm2 Lapméret: 500 x 1000 mm (20 mm-es 250 x 500 mm is) Lapvastagság: 20, 25, 50, 60, 80, 100, 120 mm 4. A kalcium-szilikát szigetelő lemezek múltja, alkalmazási lehetőségei Ezt a kalcium-szilikát szigetelőlemezt Nagy-Britanniában fejlesztették ki több, mint 20 éve, majd cégfelvásárlás során került a jelenlegi gyártójához. A termék többféle elnevezése ugyanazt a terméket takarja. Eredetileg MASTERCLIMA volt a neve, a Promat Németországi központja, amely Nyugat-Európát látja el Promasil- 1000P néven, míg a Promat Ausztriai központja, amely Közép- és Kelet-Európát látta el, Promatect MC és Promatect MC plus néven forgalmazta. Amióta Szlovénia vette át a Kelet-Európai forgalmazást, azóta Magyarországra is Promasil-1000P néven terjesztik. Ennek ellenére Magyarországon mégis a megszokott Promatect MC néven forgalmazzuk. Nyugat-Európában már kb. 23 éve forgalmazzák és széles körben használják régi épületek felújításánál. Magyarországra 2003-ban került és azóta több tízezer m2 beépítés történt, garanciális probléma nélkül. Alkalmazási lehetőségei: - nedves falak kiszárítása - penészesedés megszüntetése - sókivirágzásos ( salétromos ) falak felújítása - belső oldali hőszigetelés A felújítás előnyös tulajdonságai, tartósan és véglegesen megszűnik: - a belső oldali lecsapódó pára,

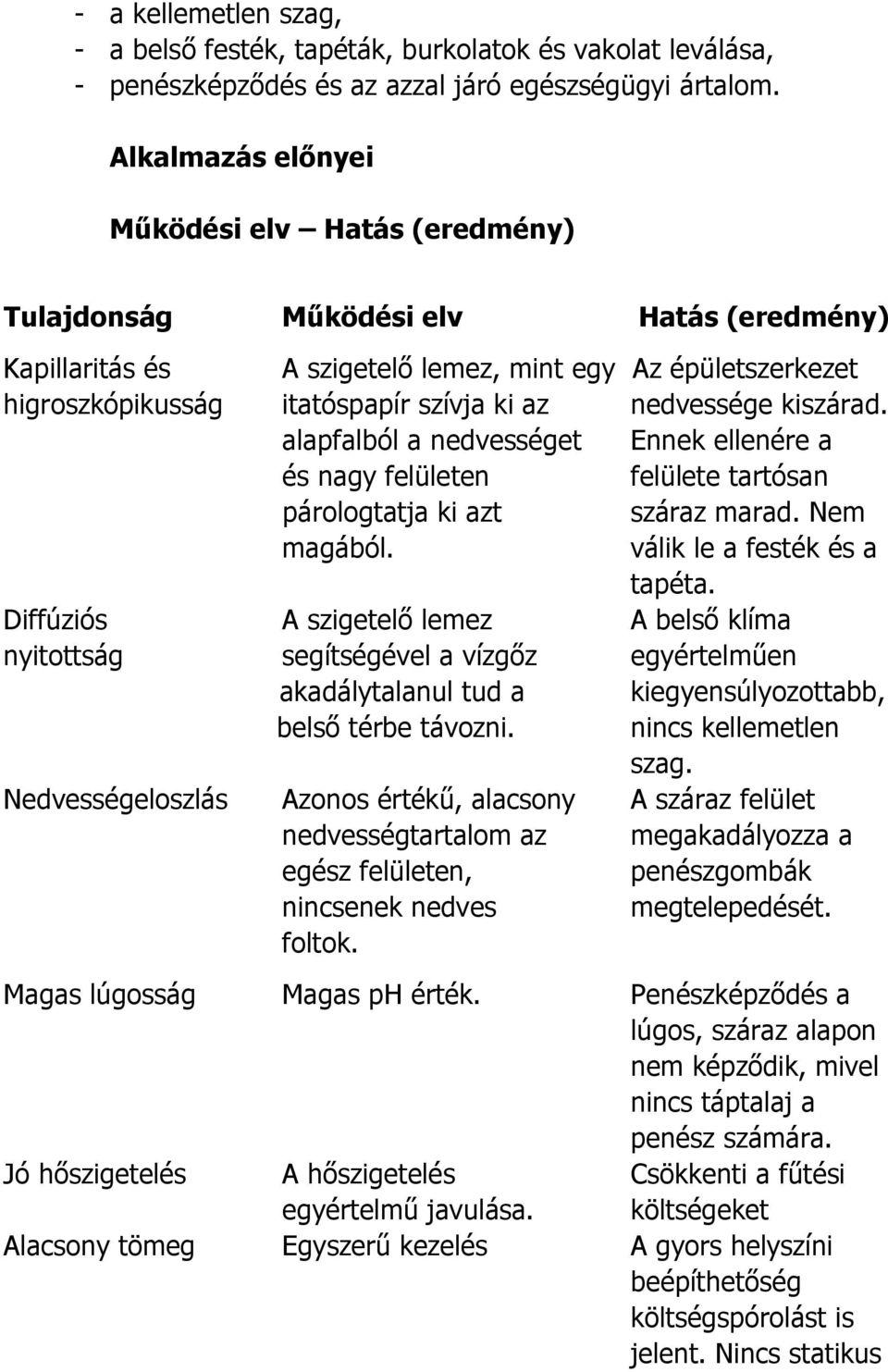

5 - a kellemetlen szag, - a belső festék, tapéták, burkolatok és vakolat leválása, - penészképződés és az azzal járó egészségügyi ártalom. Alkalmazás előnyei Működési elv Hatás (eredmény) Tulajdonság Működési elv Hatás (eredmény) Kapillaritás és A szigetelő lemez, mint egy Az épületszerkezet higroszkópikusság itatóspapír szívja ki az nedvessége kiszárad. alapfalból a nedvességet Ennek ellenére a és nagy felületen felülete tartósan párologtatja ki azt száraz marad. Nem magából. válik le a festék és a tapéta. Diffúziós A szigetelő lemez A belső klíma nyitottság segítségével a vízgőz egyértelműen akadálytalanul tud a kiegyensúlyozottabb, belső térbe távozni. nincs kellemetlen szag. Nedvességeloszlás Azonos értékű, alacsony A száraz felület nedvességtartalom az megakadályozza a egész felületen, penészgombák nincsenek nedves megtelepedését. foltok. Magas lúgosság Magas ph érték. Penészképződés a lúgos, száraz alapon nem képződik, mivel nincs táptalaj a penész számára. Jó hőszigetelés A hőszigetelés Csökkenti a fűtési egyértelmű javulása. költségeket Alacsony tömeg Egyszerű kezelés A gyors helyszíni beépíthetőség költségspórolást is jelent. Nincs statikus

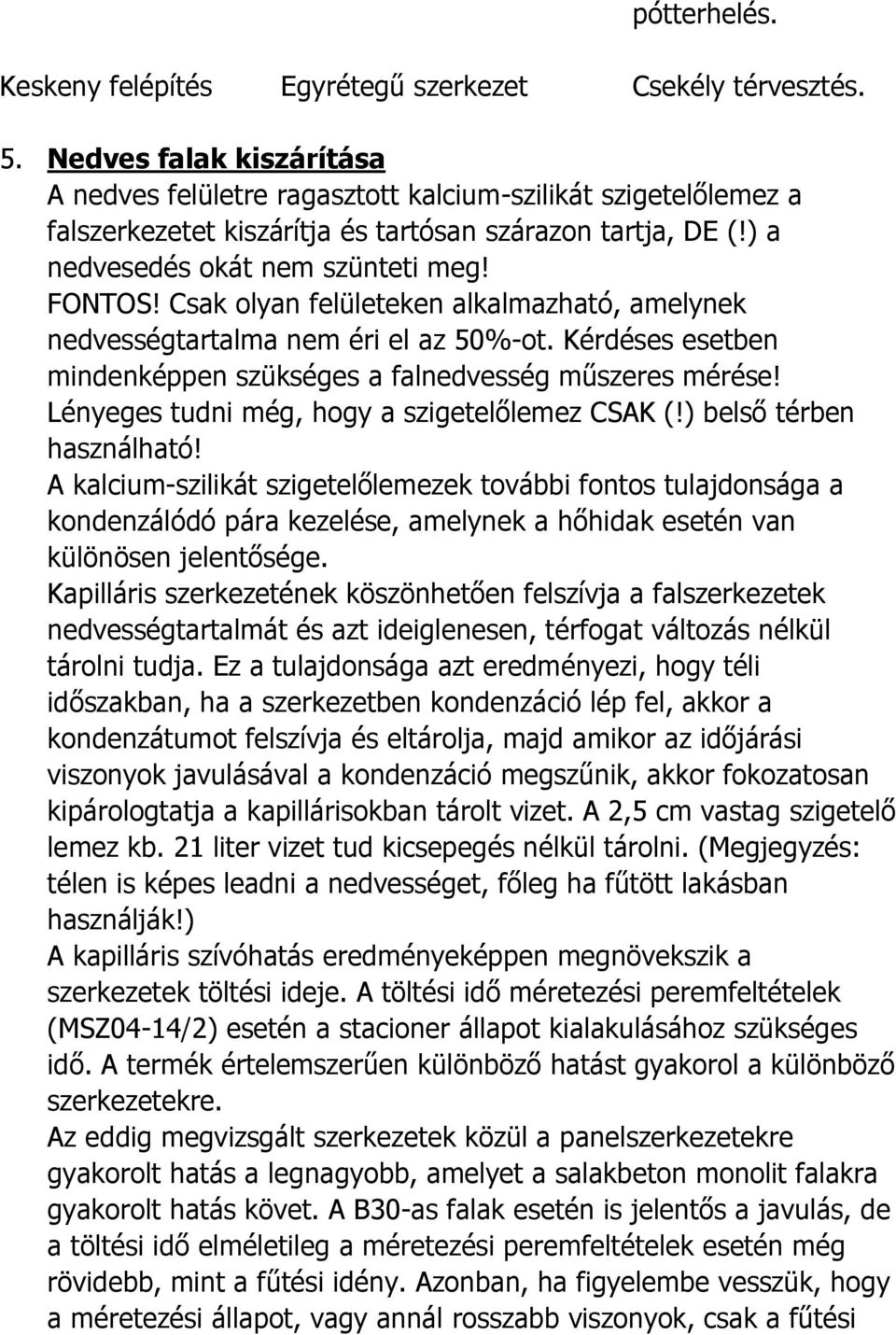

6 pótterhelés. Keskeny felépítés Egyrétegű szerkezet Csekély térvesztés. 5. Nedves falak kiszárítása A nedves felületre ragasztott kalcium-szilikát szigetelőlemez a falszerkezetet kiszárítja és tartósan szárazon tartja, DE (!) a nedvesedés okát nem szünteti meg! FONTOS! Csak olyan felületeken alkalmazható, amelynek nedvességtartalma nem éri el az 50%-ot. Kérdéses esetben mindenképpen szükséges a falnedvesség műszeres mérése! Lényeges tudni még, hogy a szigetelőlemez CSAK (!) belső térben használható! A kalcium-szilikát szigetelőlemezek további fontos tulajdonsága a kondenzálódó pára kezelése, amelynek a hőhidak esetén van különösen jelentősége. Kapilláris szerkezetének köszönhetően felszívja a falszerkezetek nedvességtartalmát és azt ideiglenesen, térfogat változás nélkül tárolni tudja. Ez a tulajdonsága azt eredményezi, hogy téli időszakban, ha a szerkezetben kondenzáció lép fel, akkor a kondenzátumot felszívja és eltárolja, majd amikor az időjárási viszonyok javulásával a kondenzáció megszűnik, akkor fokozatosan kipárologtatja a kapillárisokban tárolt vizet. A 2,5 cm vastag szigetelő lemez kb. 21 liter vizet tud kicsepegés nélkül tárolni. (Megjegyzés: télen is képes leadni a nedvességet, főleg ha fűtött lakásban használják!) A kapilláris szívóhatás eredményeképpen megnövekszik a szerkezetek töltési ideje. A töltési idő méretezési peremfeltételek (MSZ04-14/2) esetén a stacioner állapot kialakulásához szükséges idő. A termék értelemszerűen különböző hatást gyakorol a különböző szerkezetekre. Az eddig megvizsgált szerkezetek közül a panelszerkezetekre gyakorolt hatás a legnagyobb, amelyet a salakbeton monolit falakra gyakorolt hatás követ. A B30-as falak esetén is jelentős a javulás, de a töltési idő elméletileg a méretezési peremfeltételek esetén még rövidebb, mint a fűtési idény. Azonban, ha figyelembe vesszük, hogy a méretezési állapot, vagy annál rosszabb viszonyok, csak a fűtési

7 idény egy szűk részében szokott előállni, kijelenthető, hogy a termék a B30-as falak esetén is megoldja a problémát. A vizsgálatok a szigetelő lemez 2,5 cm-es vastagságára történtek, erre a vastagságra érvényesek. Természetesen a vastagabb lemezek alkalmazása estén a töltési idő növekszik. A méretezési állapotnál (MSZ04-140/2) tartósan kedvezőtlenebb nedvesség-viszonyok esetén az alkalmazhatóság hatékonyságának vizsgálata tervezői vagy szakértői feladat! A termék a szerkezetekre minden esetben kedvezően hat, a feladat csak a hatás mértékének a meghatározása. A szigetelő lemezek kedvező páratechnikai tulajdonságait instacioner viszonyokra (a termék szorpciós izotermájának felhasználásával) végzett számítások és eredetileg penészes falszerkezeteken alkalmazott referencia-felújításokon végzett helyszíni mérések igazolták. Egy panellakásban végzett 30 napos folyamatos mérés azt mutatta ki, hogy a korábban nedves, penészes falszerkezet 23 nap alatt teljesen kiszáradt. További más típusú, de szintén penészes lakásokban másik években végzett méréssorozatok 4 45 nap alatti kiszáradási időtartamokat igazolt a határoló szerkezetek különböző pontjain. A szigetelő lemez nedvességfelszívó, nedvességtároló és kipárologtató hatása következtében kedvező hatást gyakorol a belső klimatikus viszonyokra is!

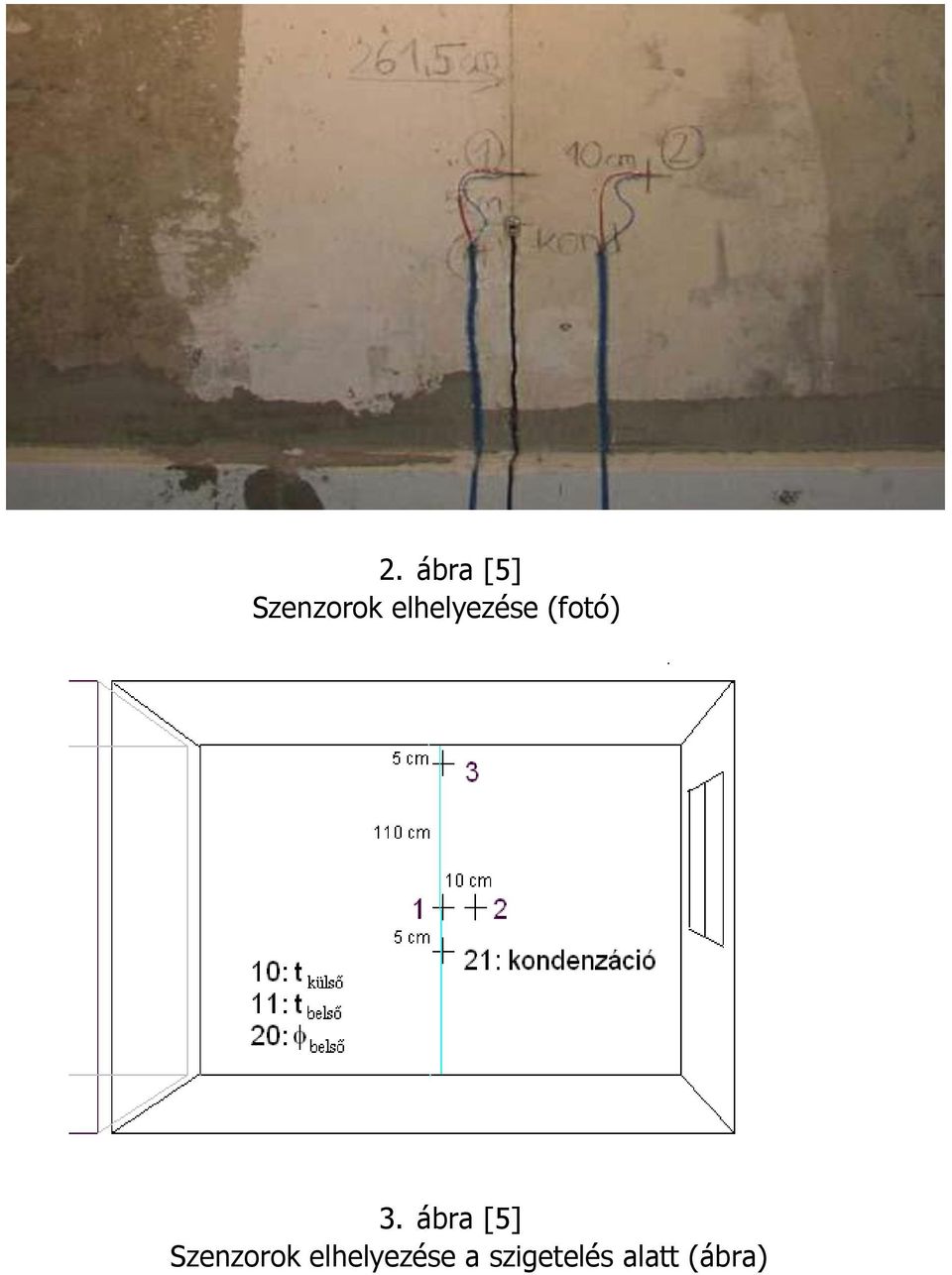

8 2. ábra [5] Szenzorok elhelyezése (fotó) 3. ábra [5] Szenzorok elhelyezése a szigetelés alatt (ábra)

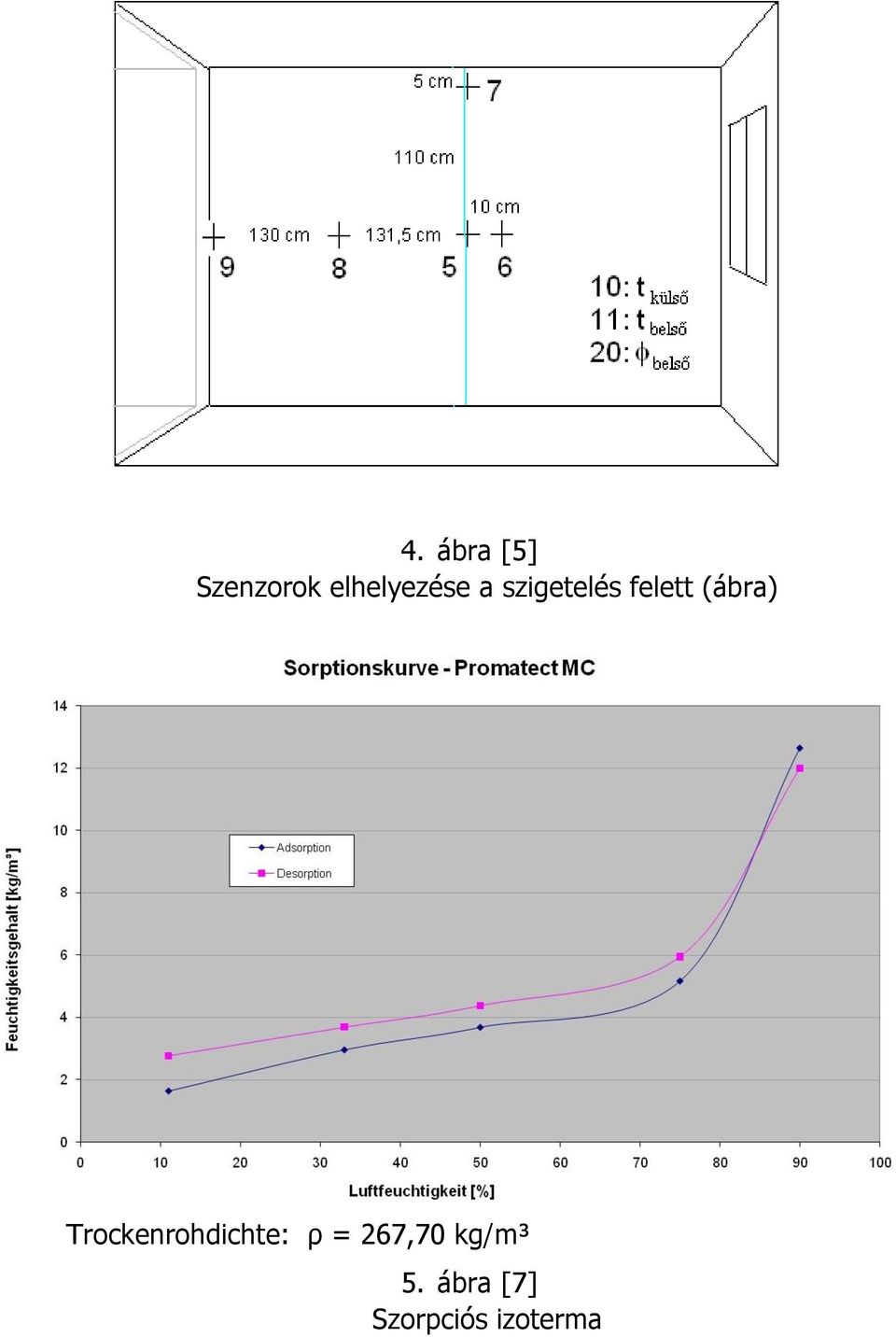

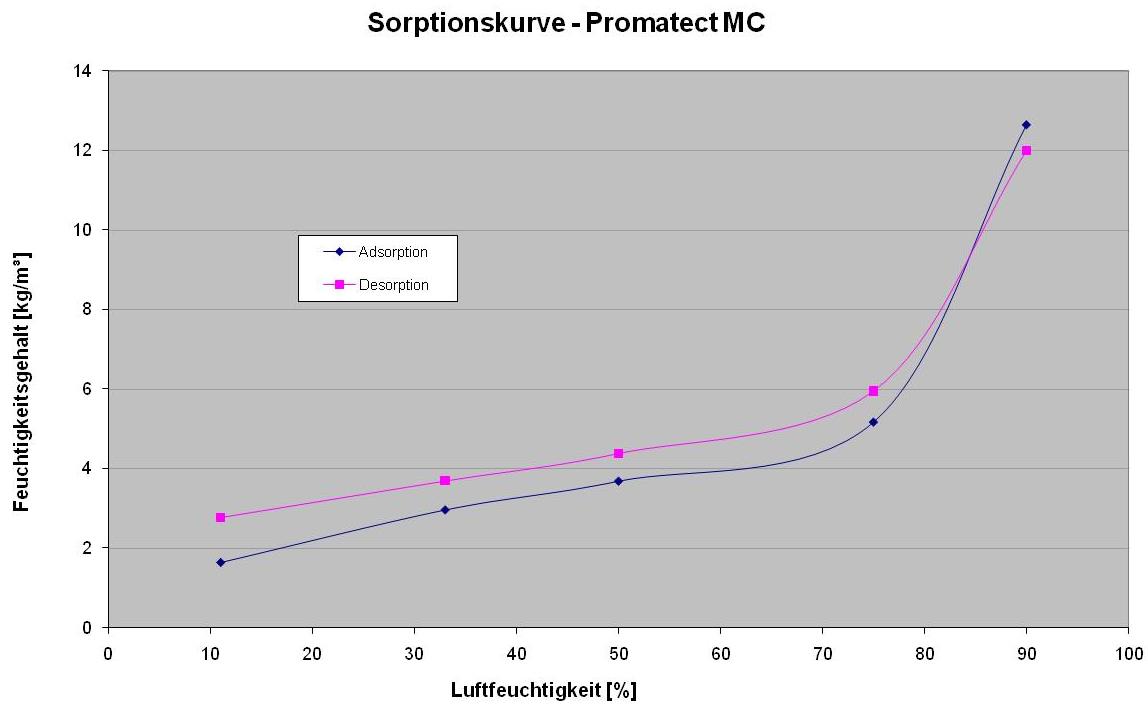

9 4. ábra [5] Szenzorok elhelyezése a szigetelés felett (ábra) Trockenrohdichte: ρ = 267,70 kg/m³ 5. ábra [7] Szorpciós izoterma

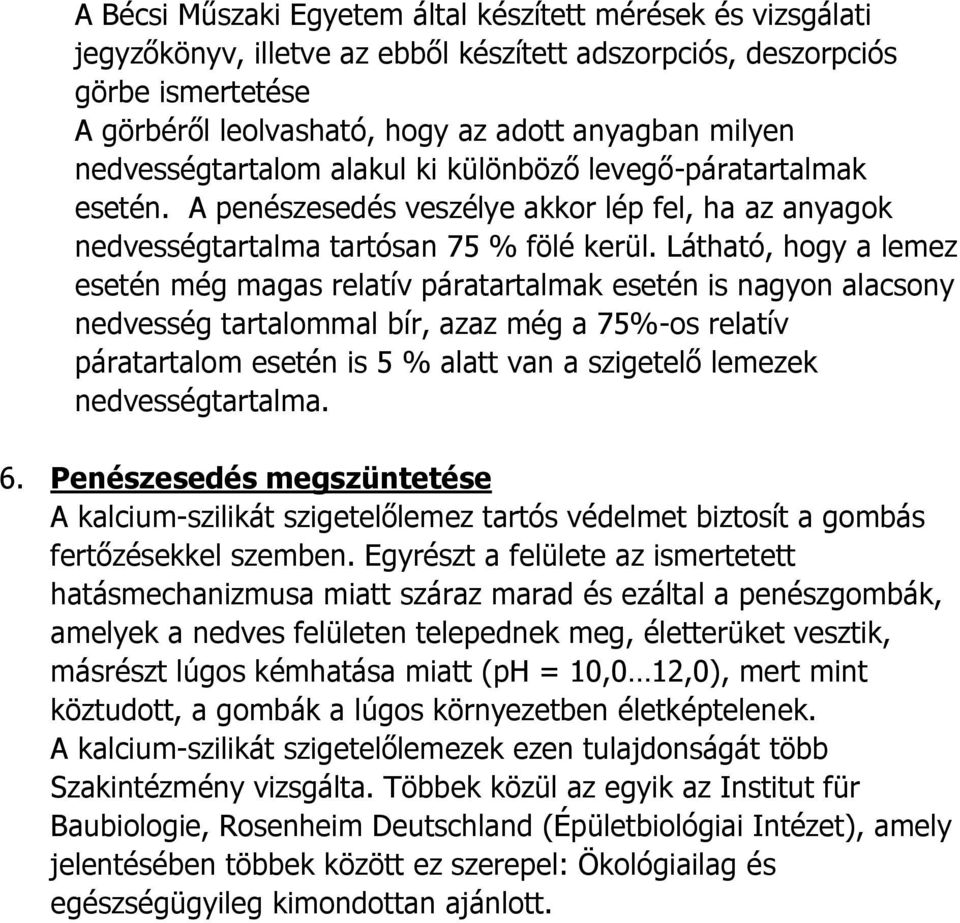

10 A Bécsi Műszaki Egyetem által készített mérések és vizsgálati jegyzőkönyv, illetve az ebből készített adszorpciós, deszorpciós görbe ismertetése A görbéről leolvasható, hogy az adott anyagban milyen nedvességtartalom alakul ki különböző levegő-páratartalmak esetén. A penészesedés veszélye akkor lép fel, ha az anyagok nedvességtartalma tartósan 75 % fölé kerül. Látható, hogy a lemez esetén még magas relatív páratartalmak esetén is nagyon alacsony nedvesség tartalommal bír, azaz még a 75%-os relatív páratartalom esetén is 5 % alatt van a szigetelő lemezek nedvességtartalma. 6. Penészesedés megszüntetése A kalcium-szilikát szigetelőlemez tartós védelmet biztosít a gombás fertőzésekkel szemben. Egyrészt a felülete az ismertetett hatásmechanizmusa miatt száraz marad és ezáltal a penészgombák, amelyek a nedves felületen telepednek meg, életterüket vesztik, másrészt lúgos kémhatása miatt (ph = 10,0 12,0), mert mint köztudott, a gombák a lúgos környezetben életképtelenek. A kalcium-szilikát szigetelőlemezek ezen tulajdonságát több Szakintézmény vizsgálta. Többek közül az egyik az Institut für Baubiologie, Rosenheim Deutschland (Épületbiológiai Intézet), amely jelentésében többek között ez szerepel: Ökológiailag és egészségügyileg kimondottan ajánlott.

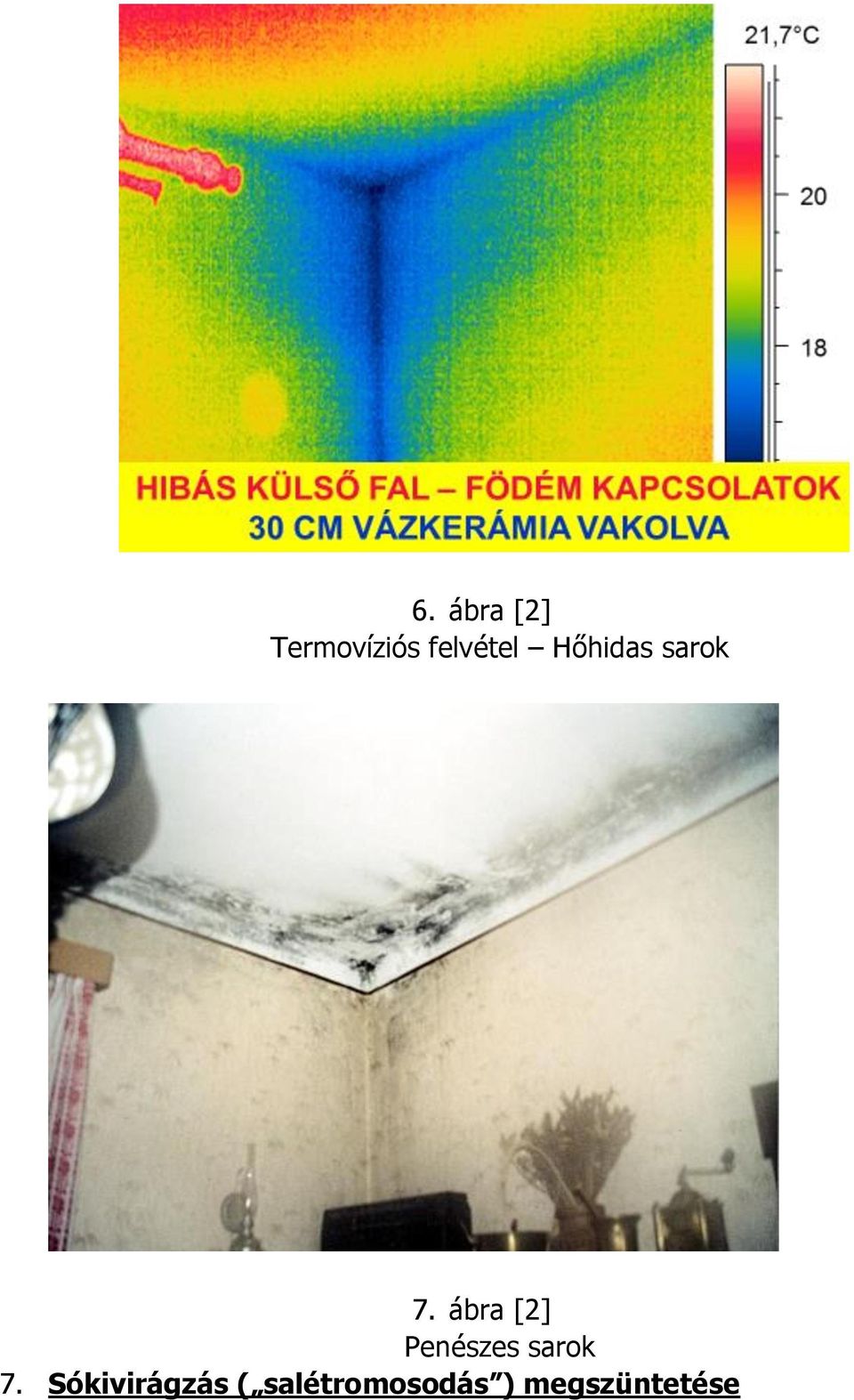

11 6. ábra [2] Termovíziós felvétel Hőhidas sarok 7. ábra [2] Penészes sarok 7. Sókivirágzás ( salétromosodás ) megszüntetése

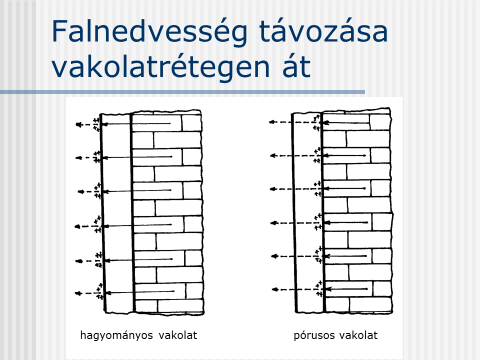

12 A plus típusú lemez, az alaplemez továbbfejlesztett változata, amelyet az átnedvesedett és oldott sókkal szennyezett falak esetén javasolt használni. Minden olyan esetben alkalmazható, amikor a WTA Merkblatt által előírt feltételek szerinti pórusos vakolatok. A termék pórusszerkezete hidrofóbizált, így a párologtató képesség megtartása mellett megszűnik a cseppfolyós nedvesség felületre történő kiáramlása és a sók kivirágzásának lehetősége. A plus típusú lemezen csak a pára haladhat át, a kikristályosodott sók a határrétegtől kezdve fokozatosan lerakódnak a pórusszerkezetben. A 85 %-os pórustartalom maximális terhelés esetén is hosszú évekre (kb év) megakadályozza a felület kivirágzását. Az alkalmazás feltételei: max: 50 % relatív nedvességtartalom a szerkezetben, az oldott sók max. 2%-os mértéke. 8. ábra [4] Szemléltető ábra 8. Belső oldali speciális hőszigetelés

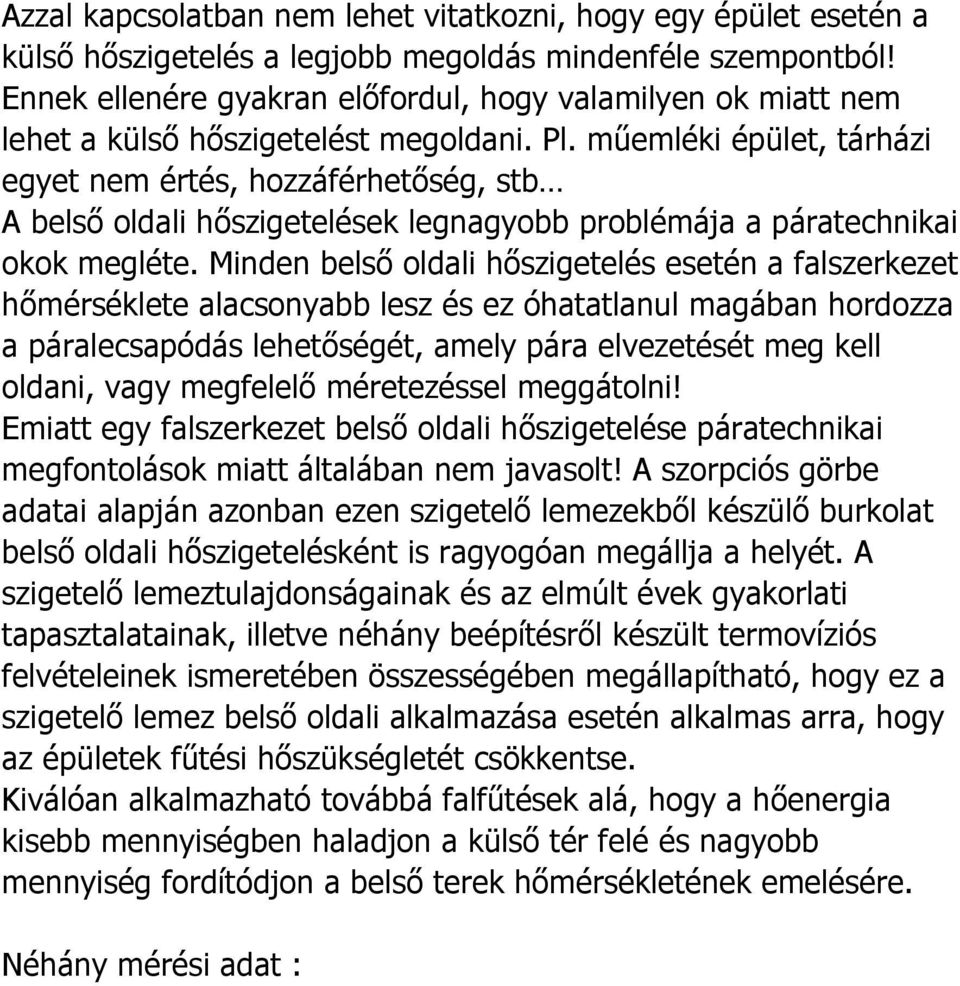

13 Azzal kapcsolatban nem lehet vitatkozni, hogy egy épület esetén a külső hőszigetelés a legjobb megoldás mindenféle szempontból! Ennek ellenére gyakran előfordul, hogy valamilyen ok miatt nem lehet a külső hőszigetelést megoldani. Pl. műemléki épület, tárházi egyet nem értés, hozzáférhetőség, stb A belső oldali hőszigetelések legnagyobb problémája a páratechnikai okok megléte. Minden belső oldali hőszigetelés esetén a falszerkezet hőmérséklete alacsonyabb lesz és ez óhatatlanul magában hordozza a páralecsapódás lehetőségét, amely pára elvezetését meg kell oldani, vagy megfelelő méretezéssel meggátolni! Emiatt egy falszerkezet belső oldali hőszigetelése páratechnikai megfontolások miatt általában nem javasolt! A szorpciós görbe adatai alapján azonban ezen szigetelő lemezekből készülő burkolat belső oldali hőszigetelésként is ragyogóan megállja a helyét. A szigetelő lemeztulajdonságainak és az elmúlt évek gyakorlati tapasztalatainak, illetve néhány beépítésről készült termovíziós felvételeinek ismeretében összességében megállapítható, hogy ez a szigetelő lemez belső oldali alkalmazása esetén alkalmas arra, hogy az épületek fűtési hőszükségletét csökkentse. Kiválóan alkalmazható továbbá falfűtések alá, hogy a hőenergia kisebb mennyiségben haladjon a külső tér felé és nagyobb mennyiség fordítódjon a belső terek hőmérsékletének emelésére. Néhány mérési adat :

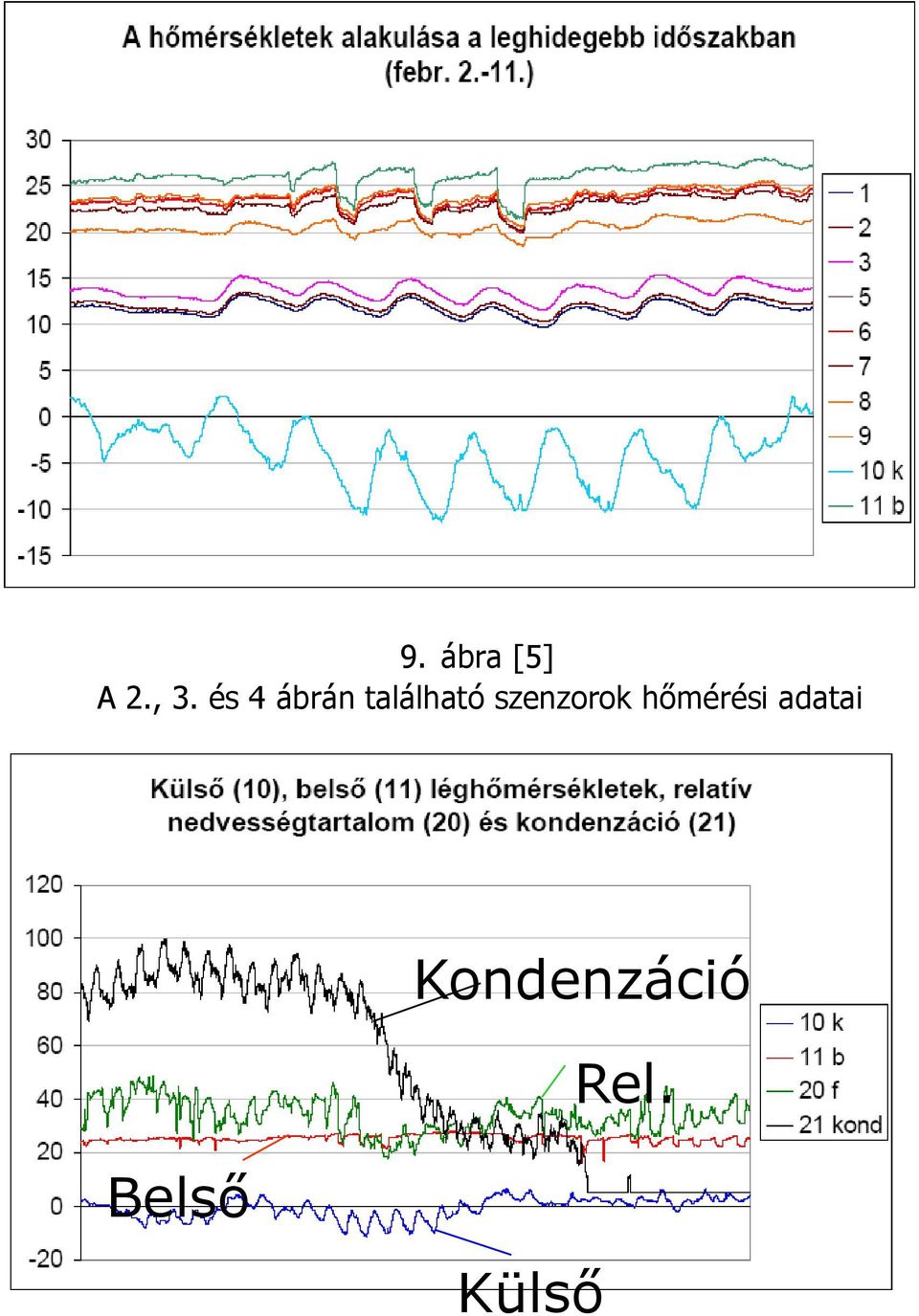

14 9. ábra [5] A 2., 3. és 4 ábrán található szenzorok hőmérési adatai Belső levegő Kondenzáció 9. ábra [5] A 2., 3. és 4 ábrán található szenzorok nedvesség mé Külső levegő Rel. nedv.

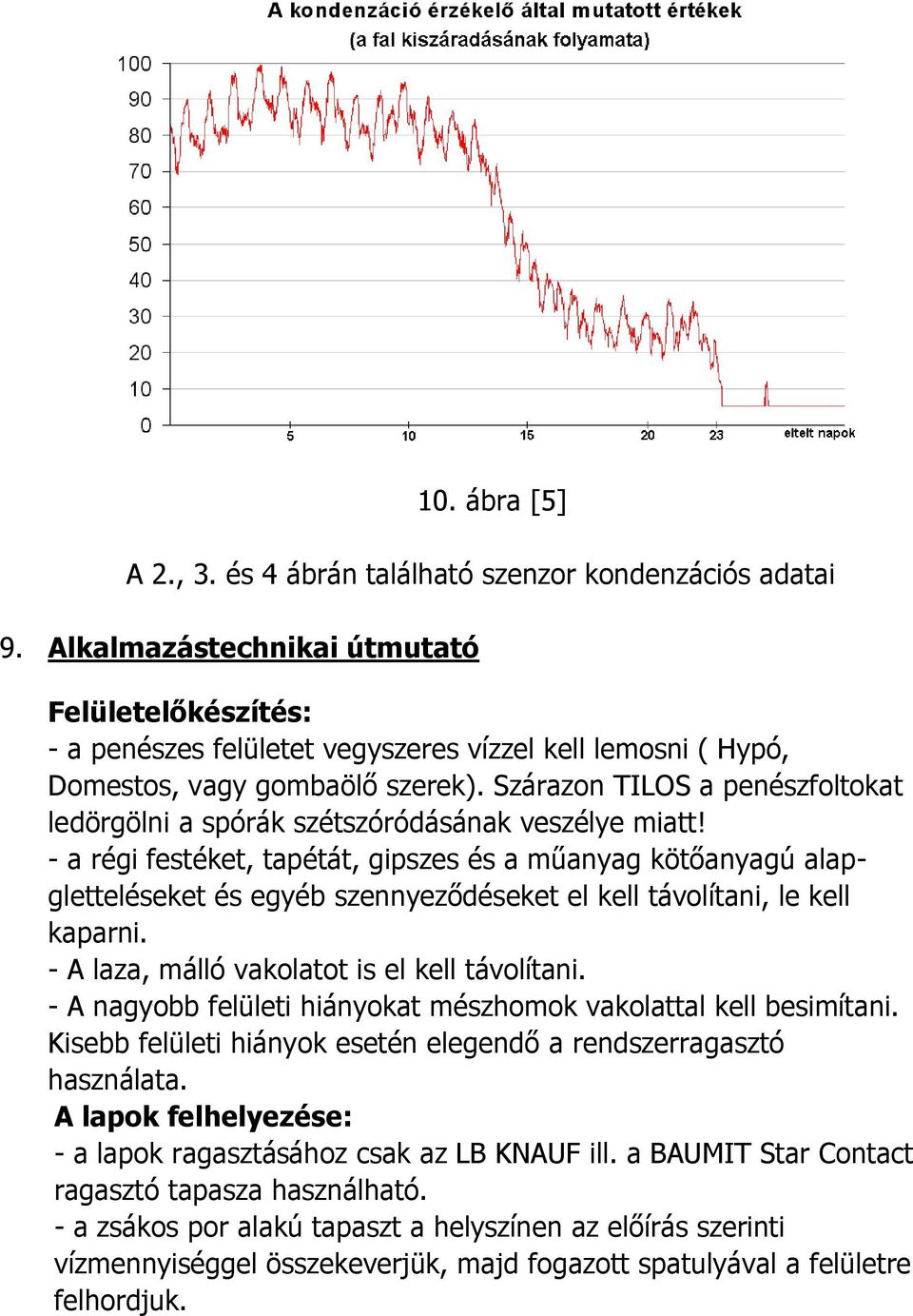

15 10. ábra [5] A 2., 3. és 4 ábrán található szenzor kondenzációs adatai 9. Alkalmazástechnikai útmutató Felületelőkészítés: - a penészes felületet vegyszeres vízzel kell lemosni ( Hypó, Domestos, vagy gombaölő szerek). Szárazon TILOS a penészfoltokat ledörgölni a spórák szétszóródásának veszélye miatt! - a régi festéket, tapétát, gipszes és a műanyag kötőanyagú alapgletteléseket és egyéb szennyeződéseket el kell távolítani, le kell kaparni. - A laza, málló vakolatot is el kell távolítani. - A nagyobb felületi hiányokat mészhomok vakolattal kell besimítani. Kisebb felületi hiányok esetén elegendő a rendszerragasztó használata. A lapok felhelyezése: - a lapok ragasztásához csak az LB KNAUF ill. a BAUMIT Star Contact ragasztó tapasza használható. - a zsákos por alakú tapaszt a helyszínen az előírás szerinti vízmennyiséggel összekeverjük, majd fogazott spatulyával a felületre felhordjuk.

16 FONTOS: a ragasztó tapaszt teljes felületre kell felhordani, ellentétben a külső hőszigetelésnél megszokott pacsnis, vagy sávos ragasztással - a lapokat a ragasztóba bele kell nyomni, enyhén mozgatva Figyelem: sokáig nem lehet a lapokat mozgatni, mert a lapok nedvszívó hatása miatt a ragasztó gyorsan meghúz! - a lapok oldaléleire is ragasztót kell kenni, az érintkezési fugák nem maradhatnak ragasztó nélkül! - nagyobb felületeken a lapokat célszerű kötésben elhelyezni. - egyéb rögzítés függőleges falon nem szükséges. Mennyezeten az 50 mm-es vastagságtól kezdődően laponként 2 db, a külső hőszigeteléseknél is alkalmazott műanyag rögzítő tárcsát használjunk. - a lapok könnyen darabolhatóak. Javasoljuk az Ytong vagy kézi rókafarkú fűrész használatát. Gépi vágásnál a kiporlás veszélye nagy. A konnektorok helyét fúróba befogott körkivágókkal lehet kivágni. - amikor a lapok szilárdan állnak a helyükön, kezdhető a glettelés. A glettelésre a ragasztó tapasz higítottabb változata használatos. Figyelem: a lapok nagy nedvszívó hatása miatt nem célszerű egyszerre túl nagy felületet befogni, mert a glettanyag hamar meghúz! Általában elég az egyszeri glettelés, de ha a felület nem teljesen sima, még egyszer át kell glettelni. Ha a festés alá további finom glettelés is jelentkezik igényként, akkor kizárólag meszes glettet javasolt alkalmazni. - pl. Poli-Farbe Corso beltéri meszes glett, vagy BAUMIT Klima Glätte, stb Felületképzés: - a lapok felülete általában már 24 óra után festhető. A festést kizárólag páraáteresztő festékkel szabad elvégezni! Ezek a különféle szilikát bázisú, pl. mészalapú, vagy egyéb festékek. pl. Poli-Farbe, HÉRA, ZEUS, TRILAK NATURIT, stb - bármilyen polimer diszperziós festék használata TILOS! - tapétázni is kizárólag páraáteresztő tapétával szabad. Pl. könnyű papír, vagy üvegszövet. Műanyag alapú tapéta használata TILOS! A tapétát festeni csak a fenti festékekkel szabad!

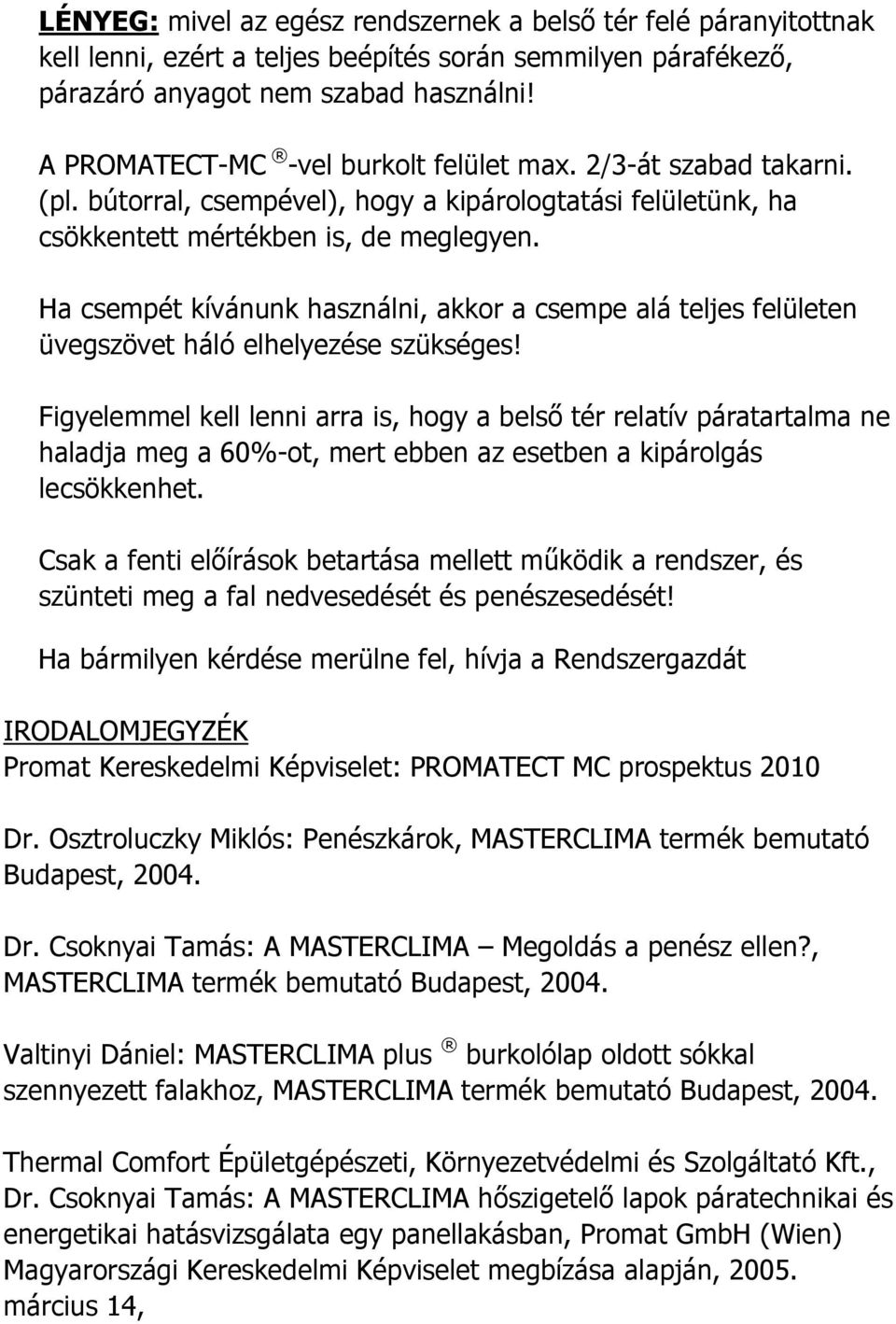

17 LÉNYEG: mivel az egész rendszernek a belső tér felé páranyitottnak kell lenni, ezért a teljes beépítés során semmilyen párafékező, párazáró anyagot nem szabad használni! A PROMATECT-MC -vel burkolt felület max. 2/3-át szabad takarni. (pl. bútorral, csempével), hogy a kipárologtatási felületünk, ha csökkentett mértékben is, de meglegyen. Ha csempét kívánunk használni, akkor a csempe alá teljes felületen üvegszövet háló elhelyezése szükséges! Figyelemmel kell lenni arra is, hogy a belső tér relatív páratartalma ne haladja meg a 60%-ot, mert ebben az esetben a kipárolgás lecsökkenhet. Csak a fenti előírások betartása mellett működik a rendszer, és szünteti meg a fal nedvesedését és penészesedését! Ha bármilyen kérdése merülne fel, hívja a Rendszergazdát IRODALOMJEGYZÉK Promat Kereskedelmi Képviselet: PROMATECT MC prospektus 2010 Dr. Osztroluczky Miklós: Penészkárok, MASTERCLIMA termék bemutató Budapest, Dr. Csoknyai Tamás: A MASTERCLIMA Megoldás a penész ellen?, MASTERCLIMA termék bemutató Budapest, Valtinyi Dániel: MASTERCLIMA plus burkolólap oldott sókkal szennyezett falakhoz, MASTERCLIMA termék bemutató Budapest, Thermal Comfort Épületgépészeti, Környezetvédelmi és Szolgáltató Kft., Dr. Csoknyai Tamás: A MASTERCLIMA hőszigetelő lapok páratechnikai és energetikai hatásvizsgálata egy panellakásban, Promat GmbH (Wien) Magyarországi Kereskedelmi Képviselet megbízása alapján, március 14,
