1 Miért nézünk mint a moziban? Budapest, április 07. Készítette: Lestyán Mária

2 Meglévő épületek: Elöregedett gépészet, elektromos hálózat Elavult biztonsági, tűzvédelmi paraméterek Megváltozott használati viszonyok, berendezések Megnövekedett éghető anyaghasználat

3 Eltérő biztonság védelem komfort? Ahány típus, rendszer, anyag, kivitelezési fegyelem (vezetési mód) annyi variáció Mely nagyban függ a külső tényezőktől, kiszámíthatatlan körülményektől Az olcsóbb is ugyan olyan? Attól mert a forgalmi engedély rendben van és használhatom, nem jelenti, hogy ugyan olyan biztonságban vagyok!

variáció Mely nagyban függ a külső tényezőktől, kiszámíthatatlan körülményektől

4 Védelmi szint! Igény???

5 Ha a jogszabály több féle anyaghasználatot engedélyez mindegyik ugyan olyan biztonságos? Sajnos nem! A döntés felelősség, de mi alapján!? Bizonytalansági tényezők és kiszámíthatatlan elemek, rizikó faktorok Épület adottságai, elavultsága Keletkező toxikus anyagok Kivitelezési hibák Tűz lefolyása Tűz nagysága Tűz keletkezési helye Mentés feltételei

? Bizonytalansági tényezők és kiszámíthatatlan elemek, rizikó faktorok Épület

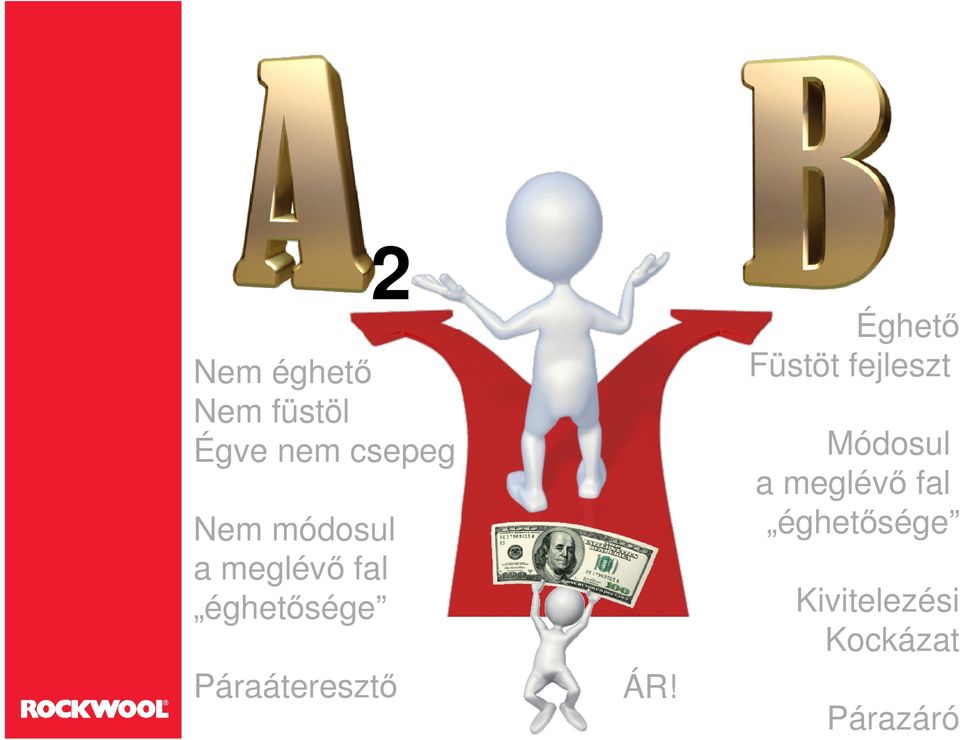

6 2 Nem éghető Nem füstöl Égve nem csepeg Nem módosul a meglévő fal éghetősége Páraáteresztő ÁR! Éghető Füstöt fejleszt Módosul a meglévő fal éghetősége Kivitelezési Kockázat Párazáró

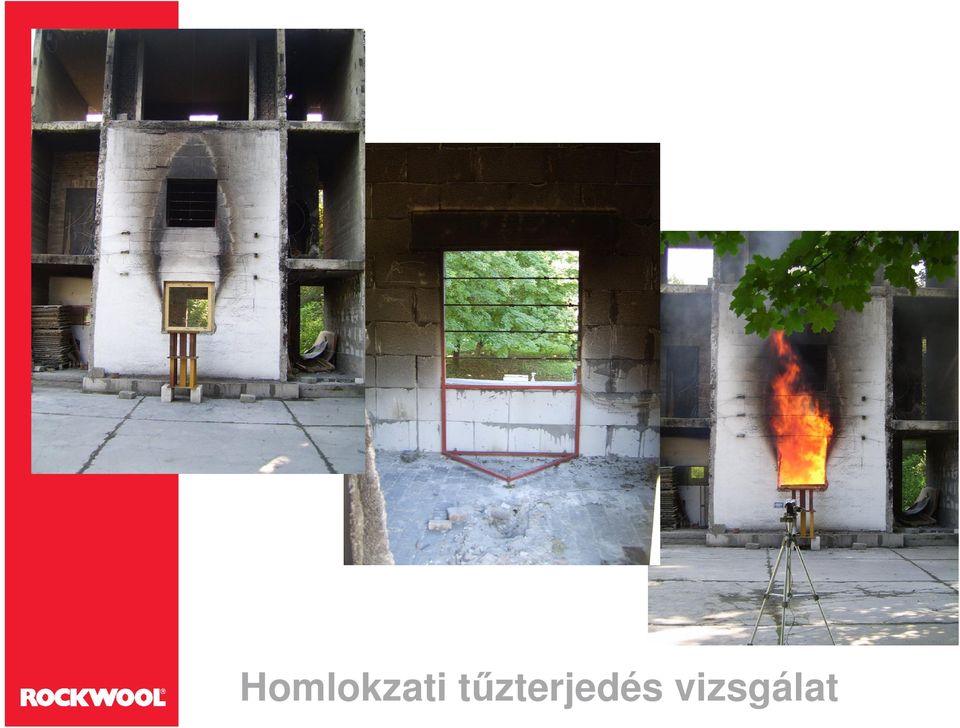

7 Homlokzati tűzterjedés vizsgálat

8 Kivitelezés technológiai anomáliák Source: photo baumit

11 Teljesen tönkrement EPS homlokzat ETICS with EPS (2004) teljesen levált ragasztó réteg Source: Dr. Oberhaus, Dortmund

12 Teljesen tönkrement EPS homlokzat

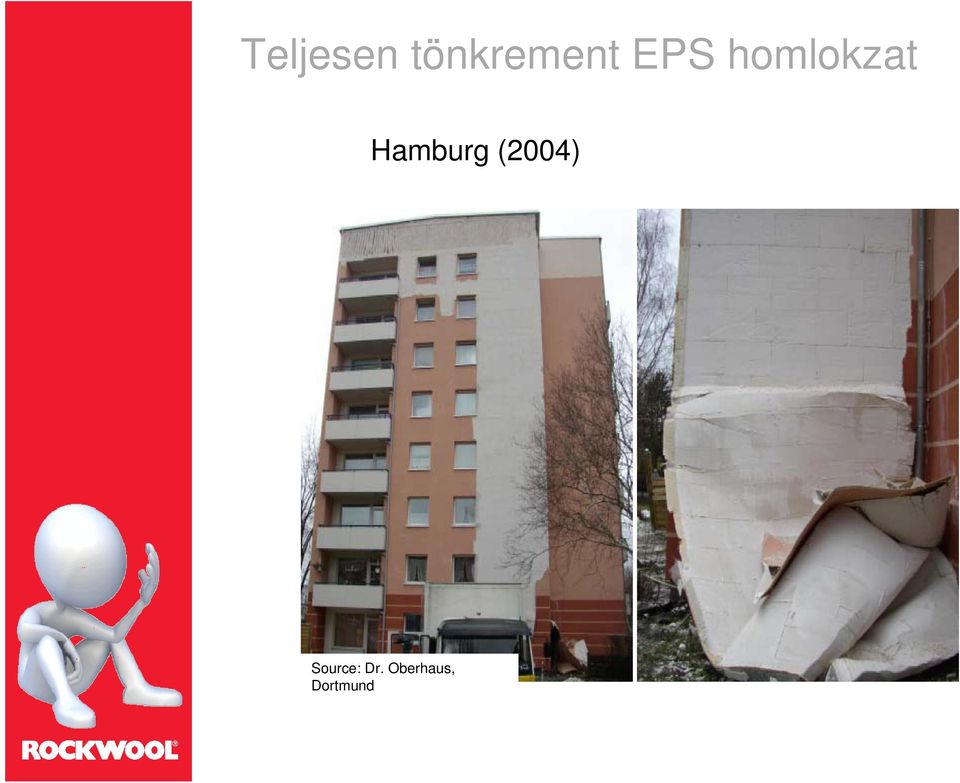

13 Teljesen tönkrement EPS homlokzat Hamburg (2004) Source: Dr. Oberhaus, Dortmund

14 XPS alaktartóssága XPS alaktartóssága: Néhány felolvadást és fagyást követően repedések jelennek meg a homlokzaton Source: China ETICS association

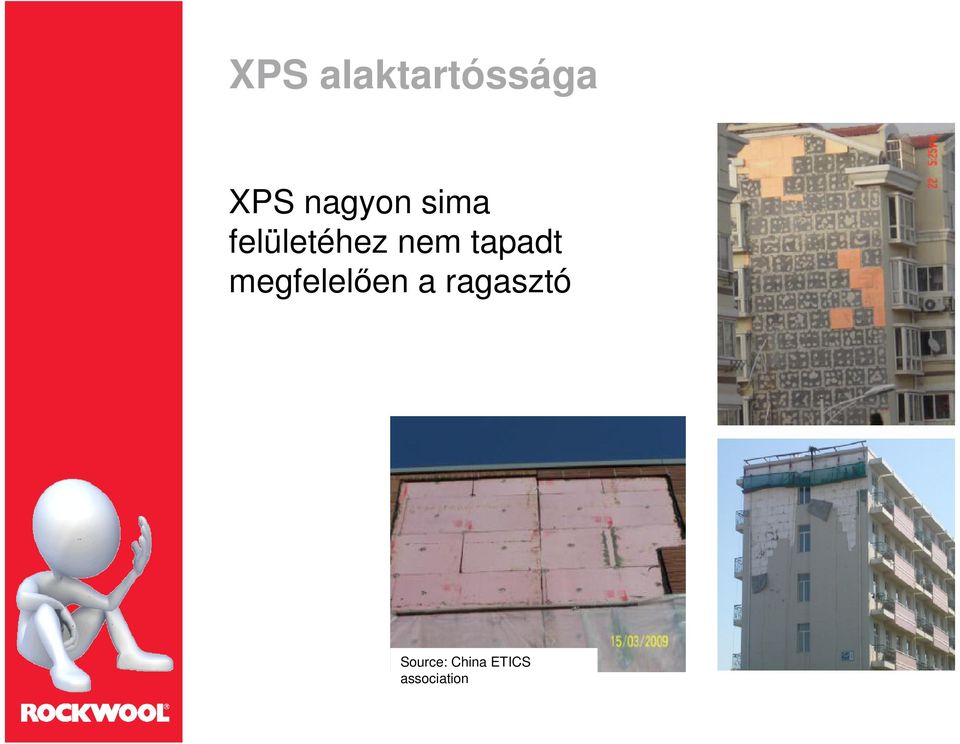

15 XPS alaktartóssága XPS nagyon sima felületéhez nem tapadt megfelelően a ragasztó Source: China ETICS association

16 Ragasztási % / gyenge tapadás A hőszigetelő lemezt nem nyomták megfelelő erővel a felülethez Source: Dr. Oberhaus, Dortmund Ragasztott felület óval 40% alatt!

17 Gyenge tapadás A ragasztóréteghez tapadt régi vakolatréteg Source: Dr. Oberhaus, Dortmund Levált vakolat

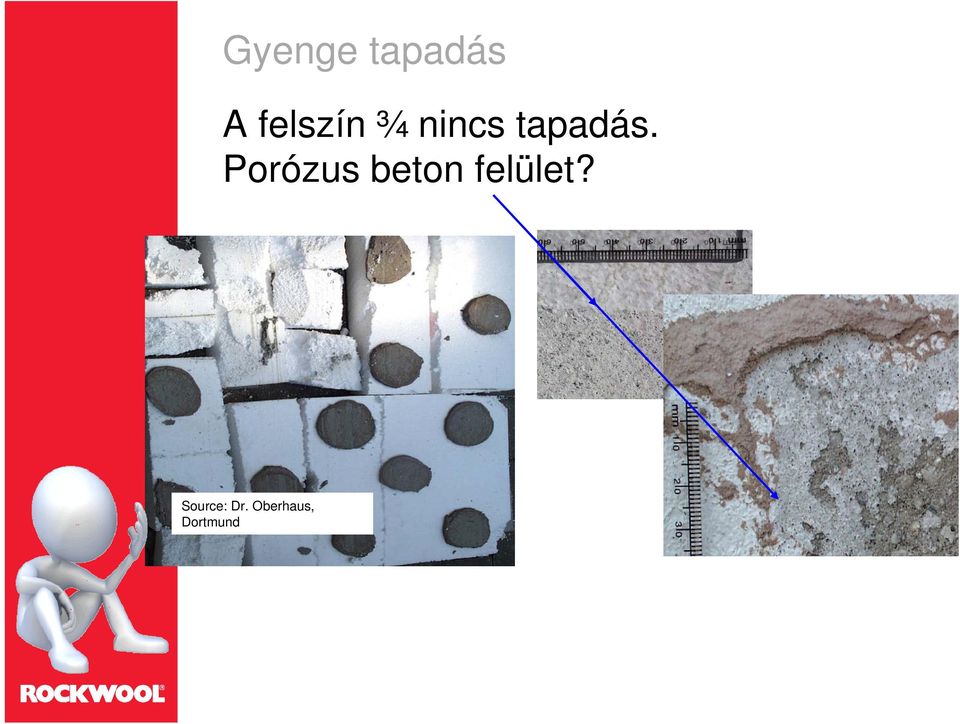

18 Gyenge tapadás A felszín ¾ nincs tapadás. Porózus beton felület? Source: Dr. Oberhaus, Dortmund

19 Gyenge tapadás Nem megfelelően előkészített felület, alapozás Source: Dr. Oberhaus, Dortmund

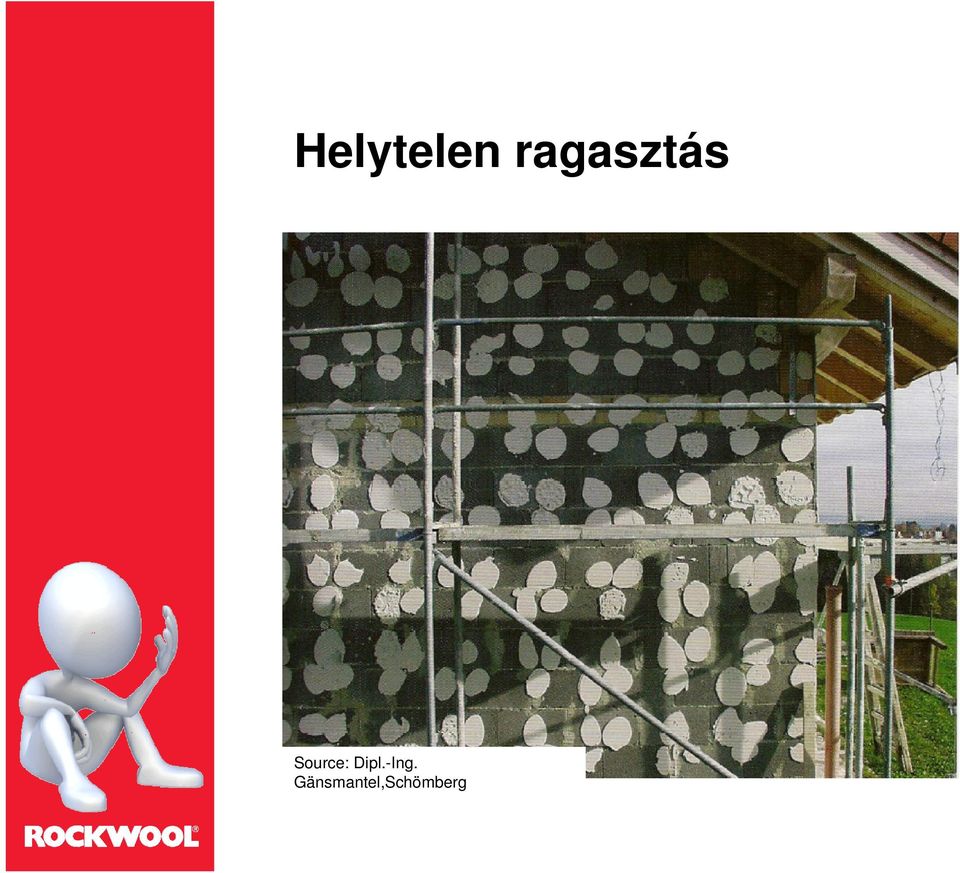

20 Helytelen ragasztás Source: Dipl.-Ing. Gänsmantel,Schömberg

21 A szigetelés helytelen alkalmazása Repedések illesztéseknél Source: Dr. Oberhaus, Dortmund

22 A szigetelés helytelen alkalmazása Source: Dr. Oberhaus, Dortmund

23 Lemezillesztések kirajzolódása

24 Helytelen beépítés ellenőrzése Source: Dr. Oberhaus, Dortmund

25 Helytelen beépítés ellenőrzése Source: Dr. Oberhaus, Dortmund

27 Hőmozgás dűbelezés hiánya

29 Tipikus szigetelés ragasztási hibák Cracks due to the constraint of plaster Cracks due to the constraint and weakness of plaster

31 Nincs diagonális háló Source: Photos H.-J,Rolof,

32 Elváló réteg

33 Nem megfelelő vakolat vastagság Source: Dr. Oberhaus, Dortmund

34 5 C alatti kivitelezés repedései Source: Dr. Oberhaus, Dortmund

35 Leváló vakolat Source: Dipl.-Ing. Gänsmantel,Schömberg

36 Tönkrement vakolati rendszer Hiba: Páralecsapódás, gőznyomás Source: Dr. Oberhaus, Dortmund

37 Tönkrement vakolati rendszer Source: Dr. Oberhaus, Dortmund

38 Nyílászáró a szigetelésben

39 Nyílászáró a szigetelésben No insulation

40 Leázott vakolat missing plaster on the face of the insulation Driving rain

43 Helytelen ablakpárkány kialakítás Source: Dr. Oberhaus, Dortmund

44 Burkolat

45 pilaster strip approx 50cm wall segment Approx. 5m Field limitation joint Source: Dr. Oberhaus, Dortmund

46 Source: Dr. Oberhaus, Dortmund

47 Source: Dr. Oberhaus, Dortmund

48 Leváló elemek Source: Dr. Oberhaus, Dortmund

49 Habosított ház kialakítású redőnytok Meglévő redőnytokok Helytelen ablak tömítések, rögzítések

51 Ha nem megfelelő.. Forrás: Mezei Sándor ÉMI- Panel-hőszigetelés veszélyei

53 A helytelenül kivitelezett rendszer utólag nem ellenőrizhető! Vagy mégis? A biztonság próbája

54 Ahova előírás csak nem éghetőt! Beépítik?

55 Éghető lodzsa hátfal mellett, 1,2 m távolságban csak nem éghető anyag, rendszer alkalmazható!

56 Miskolci elemzés Forrás: BME szakértői vélemény

57 Tűzszakaszolások

60 Egy egyszerű kukatűz okozott tragédiát. A franciaországi Dijonban egy utólagosan hőszigetelt 9 emeletes épület egyik nem nyílásos homlokzata szinte teljesen leégett. Annak ellenére, hogy a tűzoltók nagyon rövid idő alatt kiértek hét ember meghalt, 4 súlyosan, 130 fő pedig füstmérgezésben könnyebben megsérült.

61 Kínában egy 28 emeletes, energetikai felújítás - éghető anyaggal végzett hőszigetelés alatt álló épület állványzatán látták a lángokat felcsapni. A hihetetlen gyorsan terjedő lángokban és a füstben 58-an (nem végleges adat) veszítették életüket, szerencsére mondhatjuk, mert a tűz napközben keletkezett.

64 Köszönöm megtisztelő figyelmüket! Lestyán Mária 30/
