1 Budapesti Zöldfelületi Intenzitás Adatbázis Zöldfelület elemzése távérzékeléssel Jombach Sándor FÉNY TÉR - KÉP Gyöngyös, Szept. 28. Tájépítész, egyetemi tanársegéd, PhD-jelölt BCE, Tájtervezési és Területfejlesztési Tanszék

2 A zöldfelület elemzés célja (2006): PRO VERDE! BUDAPEST ZÖLDFELÜLETI RENDSZERÉNEK FEJLESZTÉSI KONCEPCIÓJA ÉS PROGRAMJA alátámasztásához: Városi zöldhálózat tervezés támogatása Zöldfelület-térképezés Budapesten és agglomerációjában Zöldfelület területének becslése, számítása A távérzékelés használatára épülő zöldfelület-felmérésre és elemzésre alkalmas módszer kidolgozása A zöldfelület monitoring módszertanának felvázolása A zöldfelületi rendszer állapota, mennyiségi és minőségi változása Budapesten és a Budapesti Agglomeráció területén 1990 és 2005 között Studio Metropolitana Urbanisztikai Kutató Központ Kht. Ongjerth Richárd Zöldfa Kft. Gábor Péter BCE, Tájtervezési és Területfejlesztési Tsz.

agglomerációjában Zöldfelület területének becslése, számítása A távérzékelés használatára épülő zöldfelület-felmérésre és elemzésre alkalmas módszer kidolgozása A zöldfelület

3 Tanulságok a korábbi alkalmazásokból ZFI 1990, 2005 (ZFI ) Fontosabb eredmények: Zöldmezős beruházások hatása Tömb-rehabilitáció, rozsdaövezetek megújítása Lakóterületi zöldfelületek születése, érése, öregedése Zöldfelületi folyosók megléte Felhagyott területek vegetációjának megújulása Erdők stabilitása

megújítása Lakóterületi zöldfelületek születése, érése, öregedése Zöldfelületi

4 Hogyan folytassunk zöldfelület-elemzést települési vagy térségi szinten? 4 Nagyfelbontású Orthofotó Infra Landsat orthofotó TM űrfelvétel (Copyright jul (Copyright 14 (Google FÖMI) FÖMI) Earth 2006)

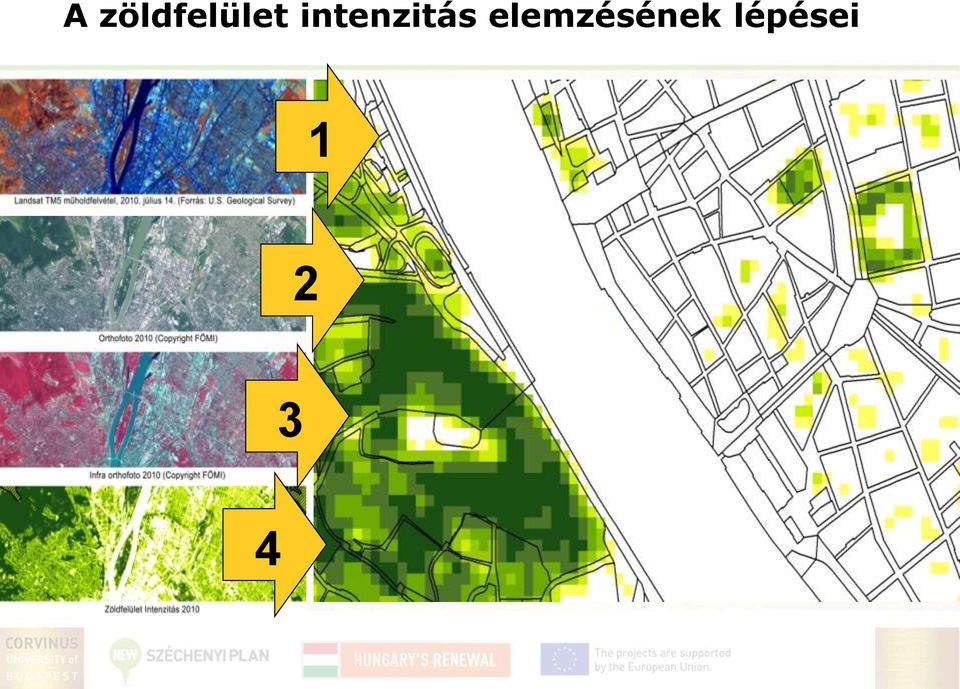

5 A zöldfelület intenzitás elemzésének lépései

6 Zöldfelület elemzés célja (városkörnyéken): A terület Zöldfelület intenzitás = 7% :-( = = 62% 99% :-I :-)

7 Zöldfelület térképezése Landsat műholdfelvételek feldolgozásával Landsat műhold TM5 érzékelő: 1-3. sáv a látható fénytartomány, (B, G, R) 4. sáv közeli infravörös (NIR)tartományban rögzítettek

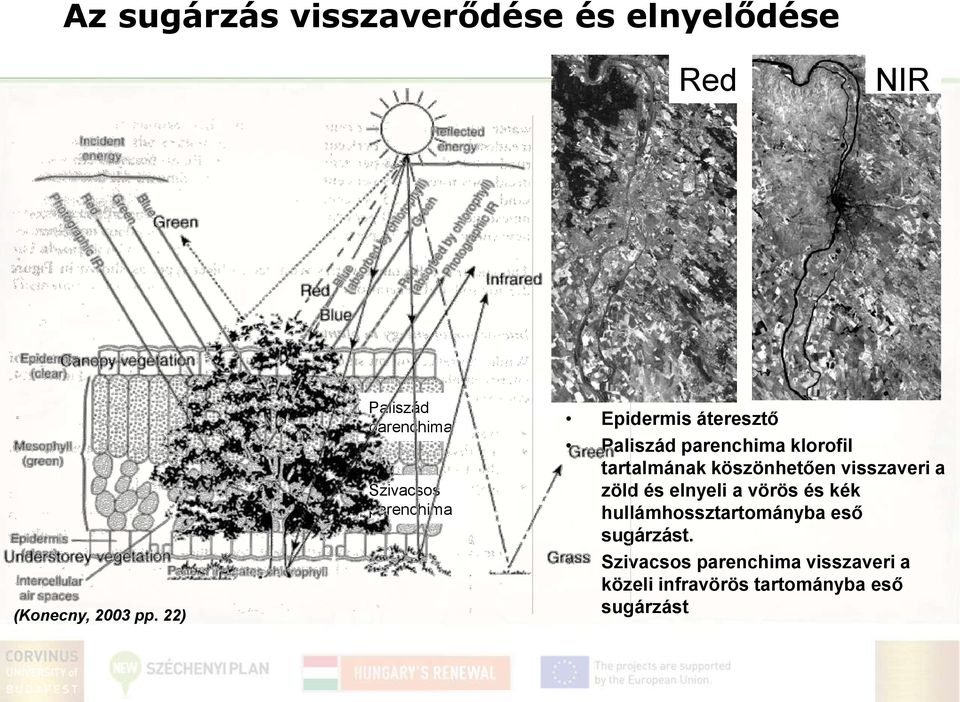

8 Az sugárzás visszaverődése és elnyelődése Red NIR (Konecny, 2003 pp. 22) Paliszád parenchima Szivacsos parenchima Epidermis áteresztő Paliszád parenchima klorofil tartalmának köszönhetően visszaveri a zöld és elnyeli a vörös és kék hullámhossztartományba eső sugárzást. Szivacsos parenchima visszaveri a közeli infravörös tartományba eső sugárzást

klorofil tartalmának köszönhetően visszaveri a zöld és elnyeli a vörös és kék

Landsat TM műholdfelvételek esetében: NDVI = (4-3)/(4+3) Vörös és a közeli infravörös hullámhossz-tartományban mért visszavert sugárzás felhasználásával számítható ki Az

9 NDVI index a zöldfelület jellemzésére Normalized Difference Vegetation Index Az 1970-es évek óta használatos. Az NDVI index: a növényzet biológiai aktivitását vitalitását, és jelenlétét fejezhetjük ki számértékekkel. Landsat TM műholdfelvételek esetében: NDVI = (4-3)/(4+3) Vörös és a közeli infravörös hullámhossz-tartományban mért visszavert sugárzás felhasználásával számítható ki Az NDVI segítségével egy számértékkel tudjuk jellemezni a növényzet létét illetve biológiai aktivitását A zöldfelületek állapota tehát az NDVI-értékkel jellemezhető A zöldfelületek változásáról, két különböző időpontban készült űrfelvétel alapján számolt NDVI-értékek különbségéből nyerhetünk információt

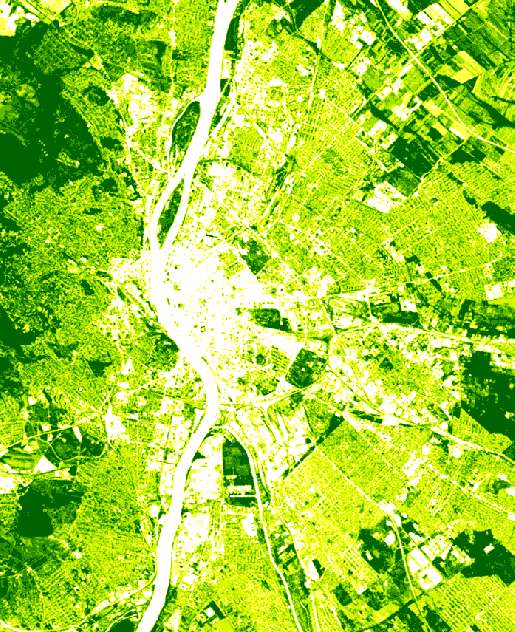

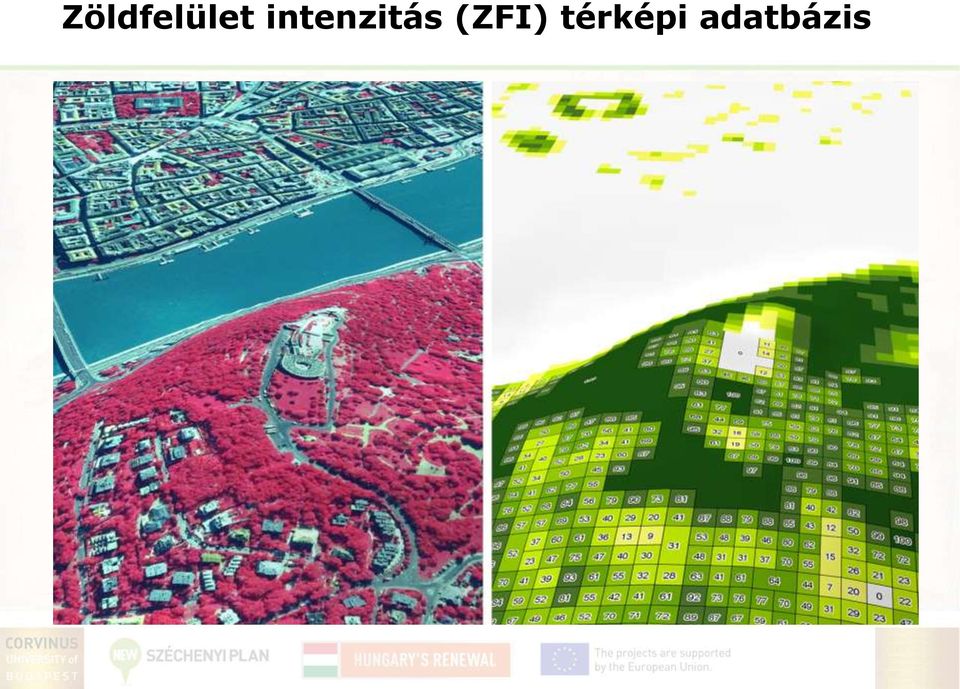

10 Zöldfelület intenzitás (ZFI) térképi adatbázis

11 ZFI térképi adatbázis sajátosságai Térképezhető Megjeleníthető Kivágható Leválogatható Táblázat Diagram Metszet

12 Zöldfelület-változás elemzés célja: Korábban Ma :-(( 83% 32% +51% -51% :-)) Ma Korábban

13 Zöldfelület Intenzitás (ZFI) módszer lépései

14 ZFI térkép jelkulcsa és magyarázata

15 Mintaterületi ellenőrzések 1.

16 Mintaterületi ellenőrzések 2.

17 Mintaterületi ellenőrzések eredményeként megállapitható hibák 255 mintaterület Hiba a szántóterületek kizárásával: 2,6%

18 Időben erőteljesen változó vegetáció esetén bevezetendő konstans ZFI értékek Erőteljesen változó vegetációborítás (pl.: szántók) Erőteljesen változó intenzitású vegetáció (pl.: intenzív gyepek) CLC50 kód Megnevezés ZFI 2111 Nagytáblás szántóterület Komplex művelésben nagyarányú szántó Mezőgazdasági terület nagyarányú szántóval Kistáblás szántó Komplex művelésben kis szántó Intenzív gyep fák bokrok nélkül Természetes gyep fákkal és cserjékkel vagy 1242 Repterek gyepfelülete Intenzív gyep fákkal és bokrokkal ZFI konstans értékek több felvétel NDVI elemzése alapján pontosítandók

: intenzív gyepek) CLC50 kód Megnevezés ZFI 2111 Nagytáblás szántóterület 40 2421 Komplex művelésben nagyarányú szántó 50 2431 Mezőgazdasági terület nagyarányú

19 Felhasználási lehetőségek ZFI Agglo. és ZFI Budapest 2010 adatbázis

20 ZFI és NDVI 2010 ZFI változó vegetációval rendelkező területeken konstans értékekkel

21 NDVI 2010, ZFI 2010 FÖMI, 2010

22 ZFI 2010 adatbázis sajátosságok Pont Folt Kép

23 Zöldfelület Intenzitás Változás (ZFI-V) = ZFI V ZFI növekedés ZFI csökkenés

24 Zöldfelület intenzitás változás (ZFI-V ) Mintaterületi elemzések Bp. Europark Wekerle-telep Üllői úti lakótelep közötti változások Wekerle-telep - a kismértékű zöldfelület-csökkenés Házgyári típusú lakótelepen - zöldfelület növekedése Europark erőteljes zöldfelület-csökkenés

25 Hallgatói terepi munka mintaterületeken NDVI összevetése a terepi bejárás, és felmérés adataival, Feltételezhető változási folyamat meghatározása: Pl. 80-as években épült lakótelepeken erősödő zöldfelület intenzitás Orosz Ádám (Magyarország)

26 Felmérési ív kitöltése Strongly increasing GSI Spontainous growth of vegetation Depot closed in 1998, no more gasoline and dust emitting in the area Olasz Péter (Magyarország) Szádvári Emese (Magyarország)

27 Mintaterületi terepi ellenőrzés NDVI és Zöldfelület intenzitás térkép értelmezése Történeti jelentőségű légifelvételek áttekintése GoogleEarth felvételek, és Ortho-k áttekintése BCE tájépítész hallgatói közreműködés Terepi fényképek készítése, terepbejárás, felmérés Információgyűjtés (internet, lakossági megkérdezés) Felmérési ívek kitöltése mintaterületekre Alexandra Bauer (Németország)

28 Tipikus jelenségek felismerése GSI Map 1990, GSI Map 2005, Orthophoto 2000, Change GSI (90-05) Increasing vegetation. New trees have grown. In 1990 huge open space full of rail track. It is used for the trains in pieces of open grounds. In 2009 around Rákosrendezöpu train station you can see news trees. Actually it is a huge open space full of rail track. In 2005 it is used for the trains in pieces of open grounds, but now there are more planted trees. (a): train station. (b and c): new trees, and use of the zone with new trees. (d): rail track with young trees Ignacio Esteve (Spanyolország)

29 A jellemző folyamat megragadása Melanie Chollet (Franciaország)

30 A jellemző folyamat megragadása Melanie Chollet (Franciaország)

31 ZFI 2010 Megjelenítés Google Earth Egységes jelkulcs Többféle megjelenítési lehetőség Változatos nézőpontok

32 ZFI 2010 Megjelenítés Google Earth Egységes jelkulcs

33 A ZFI adatbázis fejlesztés tervei A ZFI adatbázisok folyamatos frissítése, ellenőrzése, és pontosítása A terepi bejárásokat eltérő területhasználattal rendelkező mintaterületeken folytatni kell. Fontos távlati cél a hiba meghatározásához használt vizuális interpretációt kiváltani egy digitális infra orthora, vagy nagyfelbontású felvételre épülő automatizálható módszerrel, mely a vizuális interpretációnál gyorsabb zöldfelületi arány becslést és ezáltal a ZFI adat-bázis pontosabb korrekcióját, de legalább hiányosságainak alaposabb ismeretét eredményezheti. A változásvizsgálathoz a bázis év váltása indokolt. Az 1992-es évből elérhető infra légifelvételek a 20 évvel ezelőtti állapot virtuális bejárását biztosítják és a bázis év felvételéből származó adatok pontosításához is hozzájárulhatnak. Az állandóan változó zöldfelületi intenzitásról tanúskodó mezőgazdasági területek leválogatásához a CLC 50-es adatbázisnál frissebb adatbázisra van szükség (Urban Atlas). További kutatási tevékenységgel kell alátámasztani, hogy az adatbázis lakótömb szint alatt milyen mértékben hasznosítható! A Landsat űrfelvételek vetületváltása során alkalmazott újra-mintavételezési eljárást és a rácsháló méretét az eddigi tapasztalatok szerint tovább kell optimalizálni, a lehető legkevesebb geometriai transzformációt végrehajtva.

34 Élhető Települési Táj Kutatóműhely célkitűzés: Zöldfelület Intenzitás Adatbázis Budapest és Agglomeráció felújítása 2005 felújítása Új bázisév es infravörös Légifelvételekkel Zöldfelület Intenzitás Változás Adatbázis Budapest és Agglomeráció

35 Köszönöm a figyelmet Jombach Sándor, egyetemi tanársegéd Budapesti Corvinus Egyetem, Tájtervezési és Területfejlesztési Tanszék 1118 Budapest, Villányi út sandor.jombach@uni-corvinus.hu Tel.: % 62% :-) TÁMOP-4.2.1/B-09 /1/KMR
