Szervizutasítás. Logamatic Szabályozókészülék. Szakemberek számára. Üzembe helyezés és szervizmunkák előtt figyelmesen olvassa el

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "Szervizutasítás. Logamatic 4323. Szabályozókészülék. Szakemberek számára. Üzembe helyezés és szervizmunkák előtt figyelmesen olvassa el"

Átírás

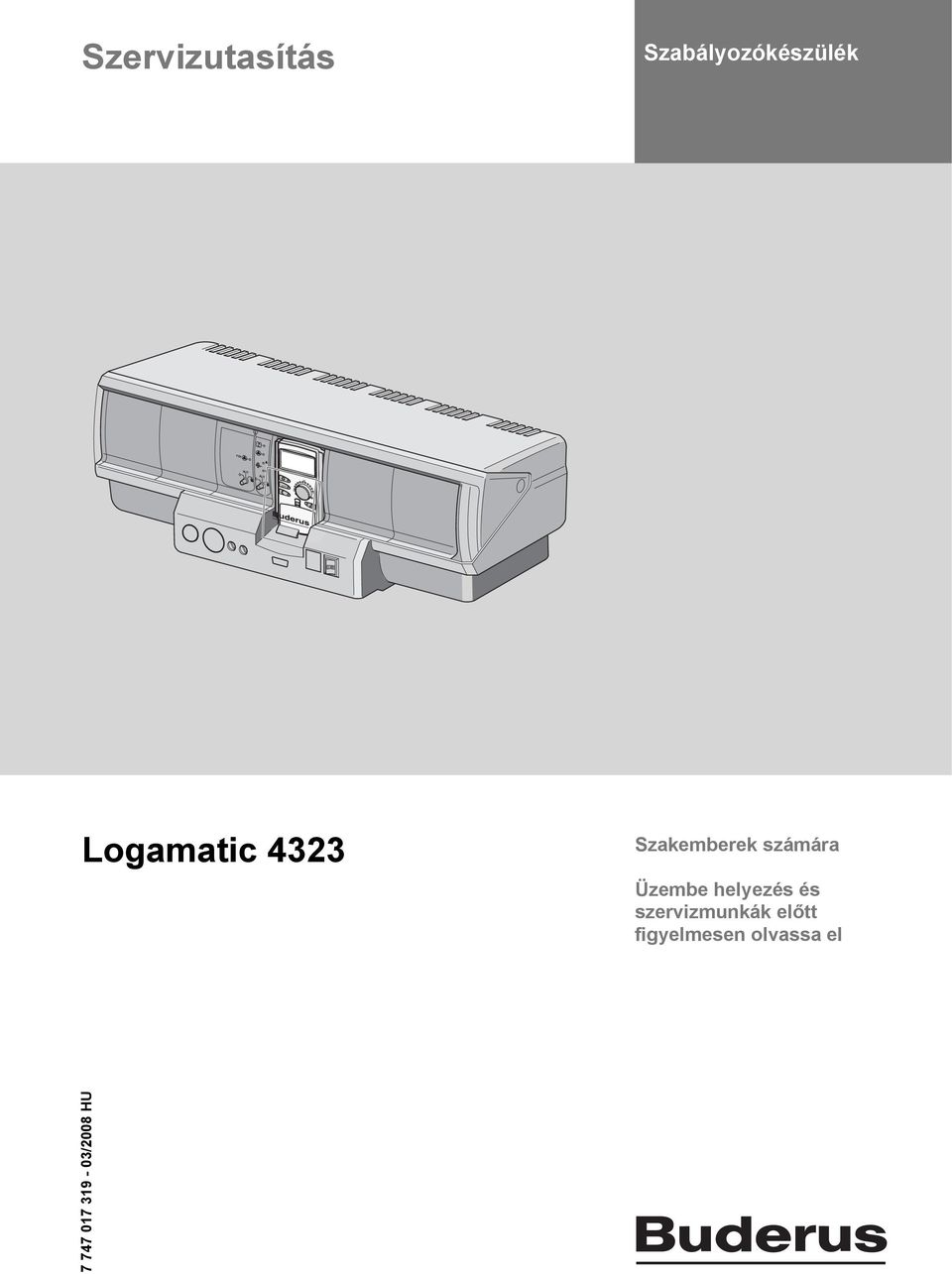

1 Szervizutasítás Szabályozókészülék Logamatic 4323 Szakemberek számára Üzembe helyezés és szervizmunkák előtt figyelmesen olvassa el /2008 HU

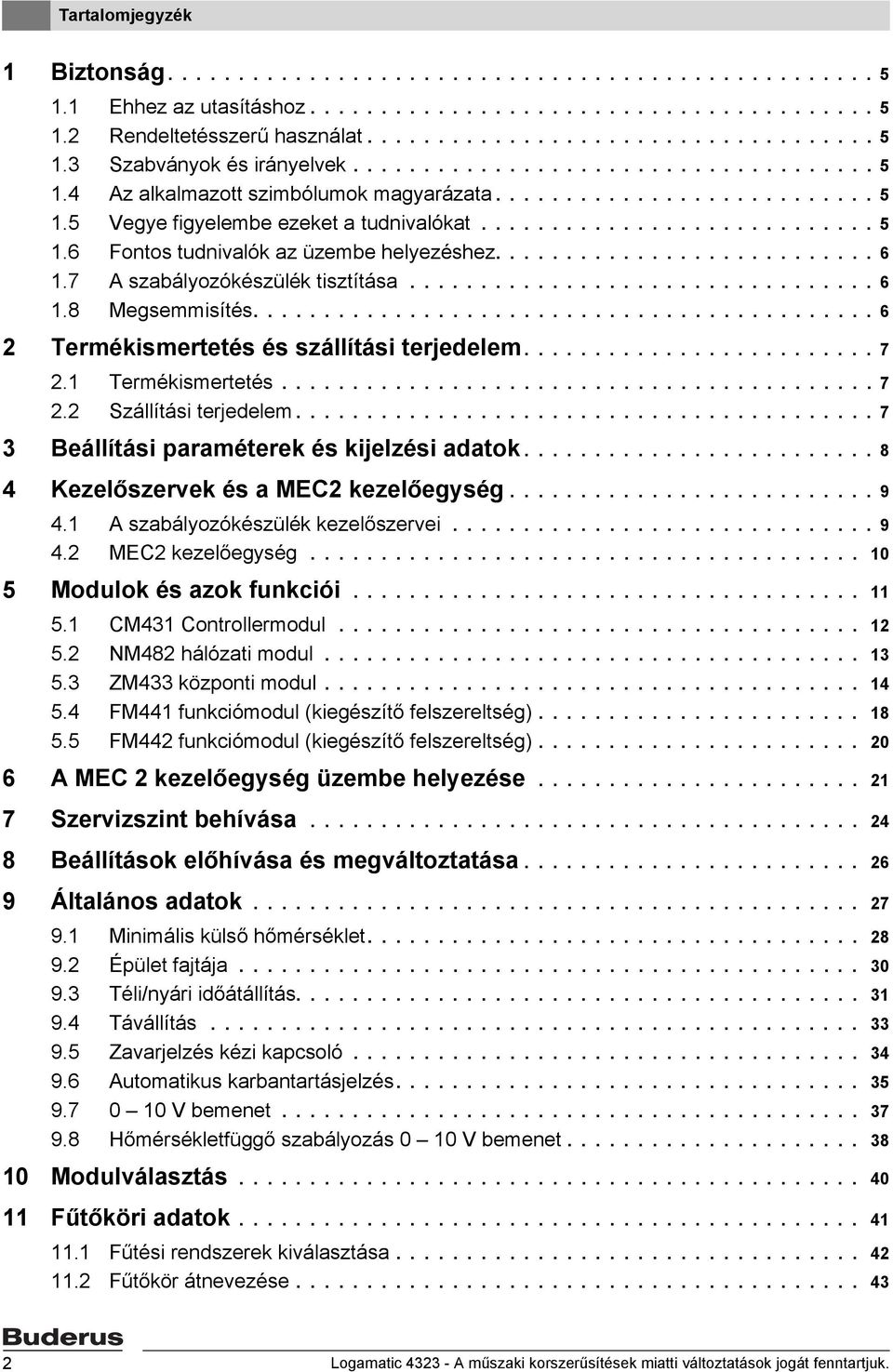

2 Tartalomjegyzék 1 Biztonság Ehhez az utasításhoz Rendeltetésszerű használat Szabványok és irányelvek Az alkalmazott szimbólumok magyarázata Vegye figyelembe ezeket a tudnivalókat Fontos tudnivalók az üzembe helyezéshez A szabályozókészülék tisztítása Megsemmisítés Termékismertetés és szállítási terjedelem Termékismertetés Szállítási terjedelem Beállítási paraméterek és kijelzési adatok Kezelőszervek és a MEC2 kezelőegység A szabályozókészülék kezelőszervei MEC2 kezelőegység Modulok és azok funkciói CM431 Controllermodul NM482 hálózati modul ZM433 központi modul FM441 funkciómodul (kiegészítő felszereltség) FM442 funkciómodul (kiegészítő felszereltség) A MEC 2 kezelőegység üzembe helyezése Szervizszint behívása Beállítások előhívása és megváltoztatása Általános adatok Minimális külső hőmérséklet Épület fajtája Téli/nyári időátállítás Távállítás Zavarjelzés kézi kapcsoló Automatikus karbantartásjelzés V bemenet Hőmérsékletfüggő szabályozás 0 10 V bemenet Modulválasztás Fűtőköri adatok Fűtési rendszerek kiválasztása Fűtőkör átnevezése Logamatic A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

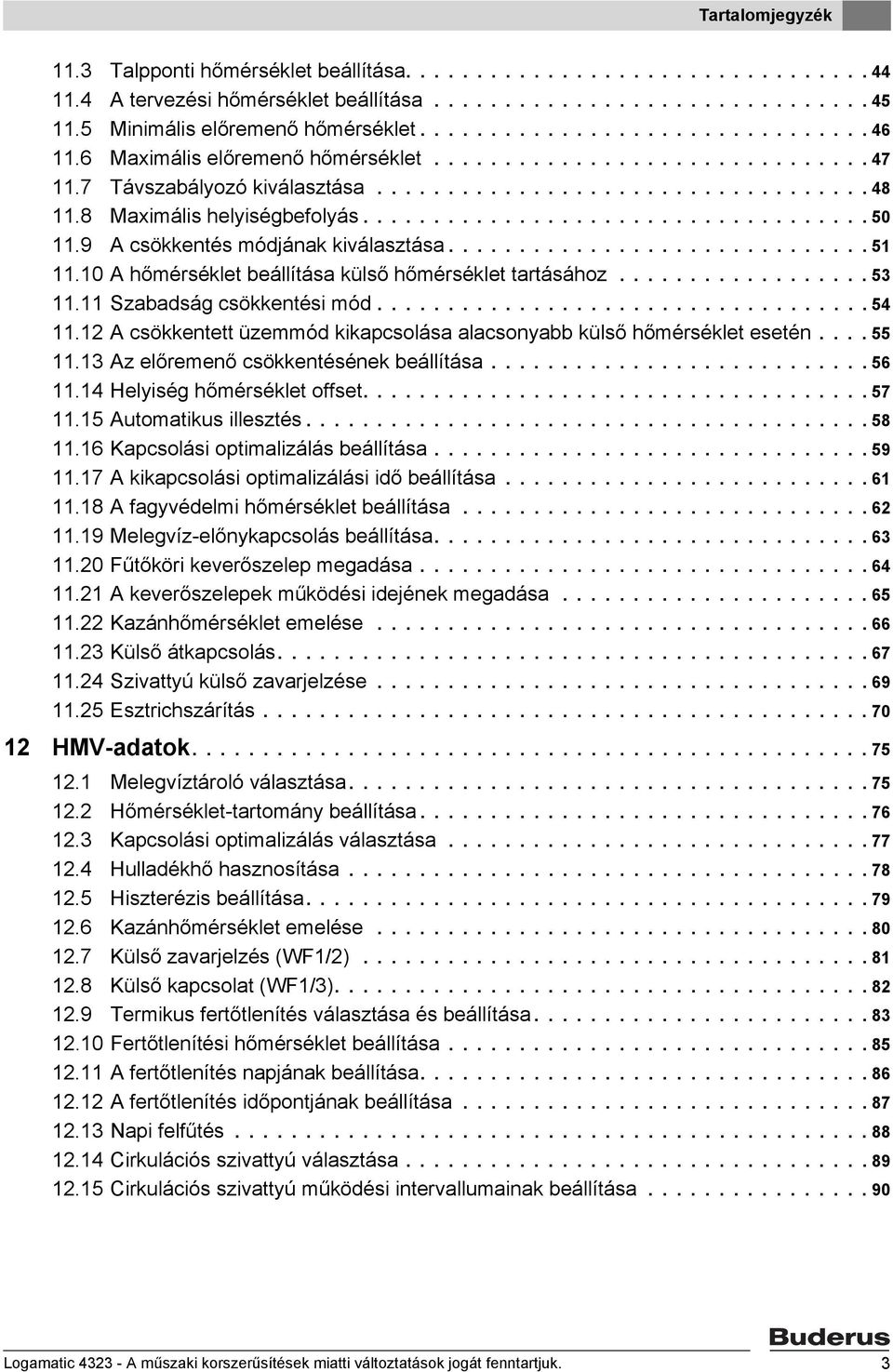

3 Tartalomjegyzék 11.3 Talpponti hőmérséklet beállítása A tervezési hőmérséklet beállítása Minimális előremenő hőmérséklet Maximális előremenő hőmérséklet Távszabályozó kiválasztása Maximális helyiségbefolyás A csökkentés módjának kiválasztása A hőmérséklet beállítása külső hőmérséklet tartásához Szabadság csökkentési mód A csökkentett üzemmód kikapcsolása alacsonyabb külső hőmérséklet esetén Az előremenő csökkentésének beállítása Helyiség hőmérséklet offset Automatikus illesztés Kapcsolási optimalizálás beállítása A kikapcsolási optimalizálási idő beállítása A fagyvédelmi hőmérséklet beállítása Melegvíz-előnykapcsolás beállítása Fűtőköri keverőszelep megadása A keverőszelepek működési idejének megadása Kazánhőmérséklet emelése Külső átkapcsolás Szivattyú külső zavarjelzése Esztrichszárítás HMV-adatok Melegvíztároló választása Hőmérséklet-tartomány beállítása Kapcsolási optimalizálás választása Hulladékhő hasznosítása Hiszterézis beállítása Kazánhőmérséklet emelése Külső zavarjelzés (WF1/2) Külső kapcsolat (WF1/3) Termikus fertőtlenítés választása és beállítása Fertőtlenítési hőmérséklet beállítása A fertőtlenítés napjának beállítása A fertőtlenítés időpontjának beállítása Napi felfűtés Cirkulációs szivattyú választása Cirkulációs szivattyú működési intervallumainak beállítása Logamatic A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 3

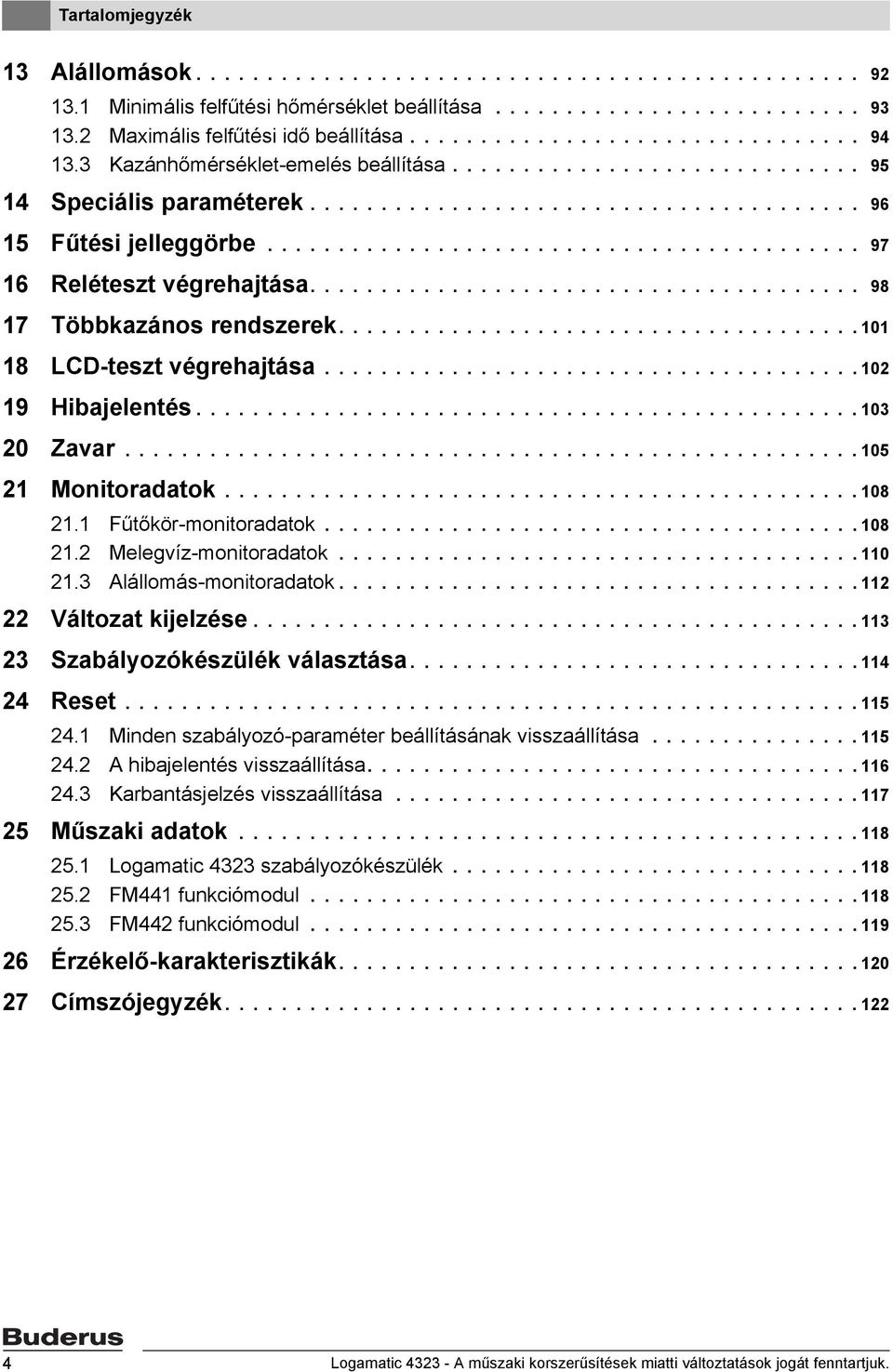

4 Tartalomjegyzék 13 Alállomások Minimális felfűtési hőmérséklet beállítása Maximális felfűtési idő beállítása Kazánhőmérséklet-emelés beállítása Speciális paraméterek Fűtési jelleggörbe Reléteszt végrehajtása Többkazános rendszerek LCD-teszt végrehajtása Hibajelentés Zavar Monitoradatok Fűtőkör-monitoradatok Melegvíz-monitoradatok Alállomás-monitoradatok Változat kijelzése Szabályozókészülék választása Reset Minden szabályozó-paraméter beállításának visszaállítása A hibajelentés visszaállítása Karbantásjelzés visszaállítása Műszaki adatok Logamatic 4323 szabályozókészülék FM441 funkciómodul FM442 funkciómodul Érzékelő-karakterisztikák Címszójegyzék Logamatic A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

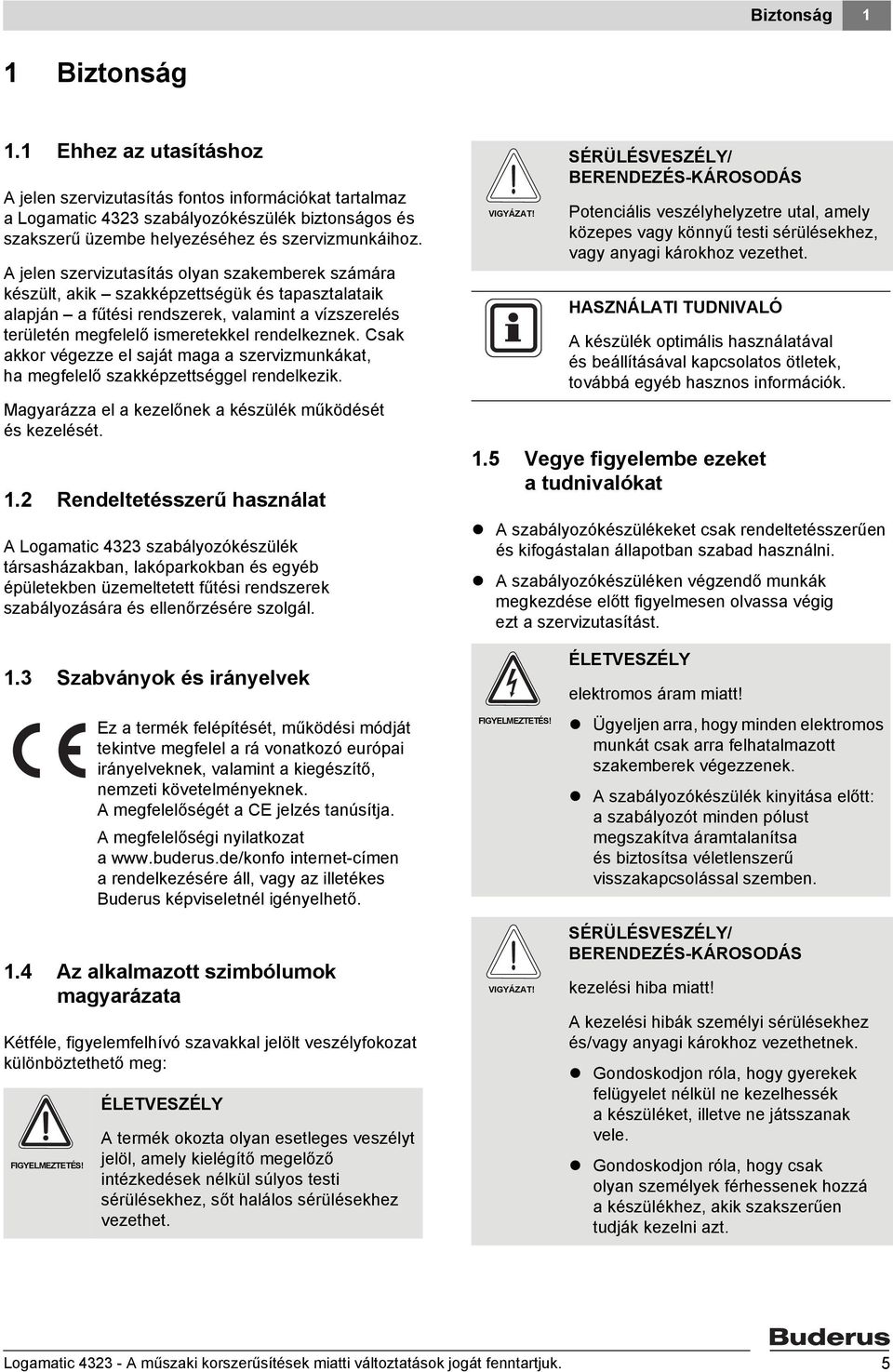

5 Biztonság 1 1 Biztonság 1.1 Ehhez az utasításhoz A jelen szervizutasítás fontos információkat tartalmaz a Logamatic 4323 szabályozókészülék biztonságos és szakszerű üzembe helyezéséhez és szervizmunkáihoz. A jelen szervizutasítás olyan szakemberek számára készült, akik szakképzettségük és tapasztalataik alapján a fűtési rendszerek, valamint a vízszerelés területén megfelelő ismeretekkel rendelkeznek. Csak akkor végezze el saját maga a szervizmunkákat, ha megfelelő szakképzettséggel rendelkezik. Magyarázza el a kezelőnek a készülék működését és kezelését. 1.2 Rendeltetésszerű használat A Logamatic 4323 szabályozókészülék társasházakban, lakóparkokban és egyéb épületekben üzemeltetett fűtési rendszerek szabályozására és ellenőrzésére szolgál. VIGYÁZAT! SÉRÜLÉSVESZÉLY/ BERENDEZÉS-KÁROSODÁS Potenciális veszélyhelyzetre utal, amely közepes vagy könnyű testi sérülésekhez, vagy anyagi károkhoz vezethet. HASZNÁLATI TUDNIVALÓ A készülék optimális használatával és beállításával kapcsolatos ötletek, továbbá egyéb hasznos információk. 1.5 Vegye figyelembe ezeket a tudnivalókat A szabályozókészülékeket csak rendeltetésszerűen és kifogástalan állapotban szabad használni. A szabályozókészüléken végzendő munkák megkezdése előtt figyelmesen olvassa végig ezt a szervizutasítást. 1.3 Szabványok és irányelvek Ez a termék felépítését, működési módját tekintve megfelel a rá vonatkozó európai irányelveknek, valamint a kiegészítő, nemzeti követelményeknek. A megfelelőségét a CE jelzés tanúsítja. A megfelelőségi nyilatkozat a internet-címen a rendelkezésére áll, vagy az illetékes Buderus képviseletnél igényelhető. 1.4 Az alkalmazott szimbólumok magyarázata Kétféle, figyelemfelhívó szavakkal jelölt veszélyfokozat különböztethető meg: FIGYELMEZTETÉS! ÉLETVESZÉLY A termék okozta olyan esetleges veszélyt jelöl, amely kielégítő megelőző intézkedések nélkül súlyos testi sérülésekhez, sőt halálos sérülésekhez vezethet. FIGYELMEZTETÉS! VIGYÁZAT! ÉLETVESZÉLY elektromos áram miatt! Ügyeljen arra, hogy minden elektromos munkát csak arra felhatalmazott szakemberek végezzenek. A szabályozókészülék kinyitása előtt: a szabályozót minden pólust megszakítva áramtalanítsa és biztosítsa véletlenszerű visszakapcsolással szemben. SÉRÜLÉSVESZÉLY/ BERENDEZÉS-KÁROSODÁS kezelési hiba miatt! A kezelési hibák személyi sérülésekhez és/vagy anyagi károkhoz vezethetnek. Gondoskodjon róla, hogy gyerekek felügyelet nélkül ne kezelhessék a készüléket, illetve ne játsszanak vele. Gondoskodjon róla, hogy csak olyan személyek férhessenek hozzá a készülékhez, akik szakszerűen tudják kezelni azt. Logamatic A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 5

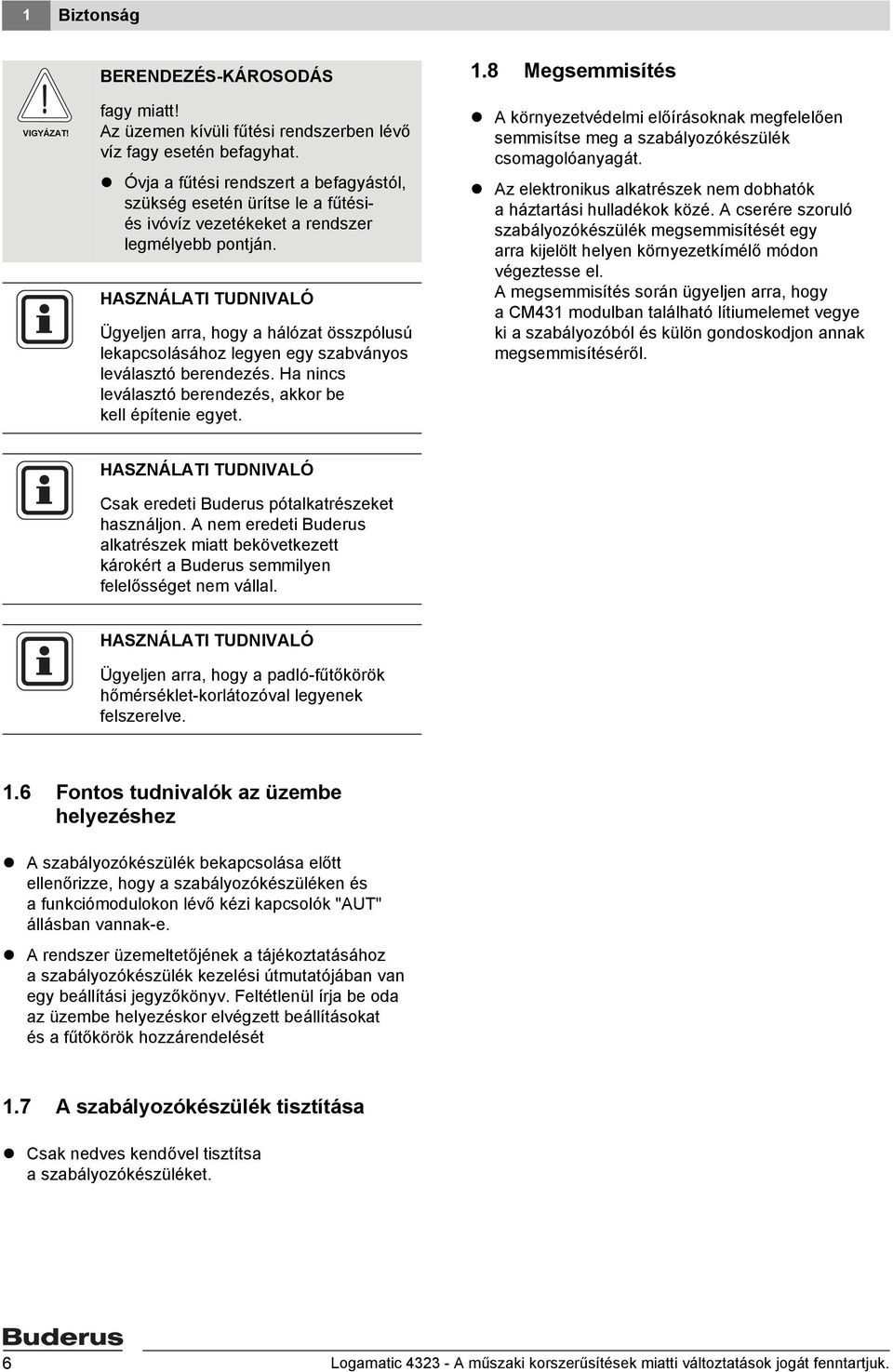

6 1 Biztonság VIGYÁZAT! BERENDEZÉS-KÁROSODÁS fagy miatt! Az üzemen kívüli fűtési rendszerben lévő víz fagy esetén befagyhat. Óvja a fűtési rendszert a befagyástól, szükség esetén ürítse le a fűtésiés ivóvíz vezetékeket a rendszer legmélyebb pontján. HASZNÁLATI TUDNIVALÓ Ügyeljen arra, hogy a hálózat összpólusú lekapcsolásához legyen egy szabványos leválasztó berendezés. Ha nincs leválasztó berendezés, akkor be kell építenie egyet. 1.8 Megsemmisítés A környezetvédelmi előírásoknak megfelelően semmisítse meg a szabályozókészülék csomagolóanyagát. Az elektronikus alkatrészek nem dobhatók a háztartási hulladékok közé. A cserére szoruló szabályozókészülék megsemmisítését egy arra kijelölt helyen környezetkímélő módon végeztesse el. A megsemmisítés során ügyeljen arra, hogy a CM431 modulban található lítiumelemet vegye ki a szabályozóból és külön gondoskodjon annak megsemmisítéséről. HASZNÁLATI TUDNIVALÓ Csak eredeti Buderus pótalkatrészeket használjon. A nem eredeti Buderus alkatrészek miatt bekövetkezett károkért a Buderus semmilyen felelősséget nem vállal. HASZNÁLATI TUDNIVALÓ Ügyeljen arra, hogy a padló-fűtőkörök hőmérséklet-korlátozóval legyenek felszerelve. 1.6 Fontos tudnivalók az üzembe helyezéshez A szabályozókészülék bekapcsolása előtt ellenőrizze, hogy a szabályozókészüléken és a funkciómodulokon lévő kézi kapcsolók "AUT" állásban vannak-e. A rendszer üzemeltetőjének a tájékoztatásához a szabályozókészülék kezelési útmutatójában van egy beállítási jegyzőkönyv. Feltétlenül írja be oda az üzembe helyezéskor elvégzett beállításokat és a fűtőkörök hozzárendelését 1.7 A szabályozókészülék tisztítása Csak nedves kendővel tisztítsa a szabályozókészüléket. 6 Logamatic A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

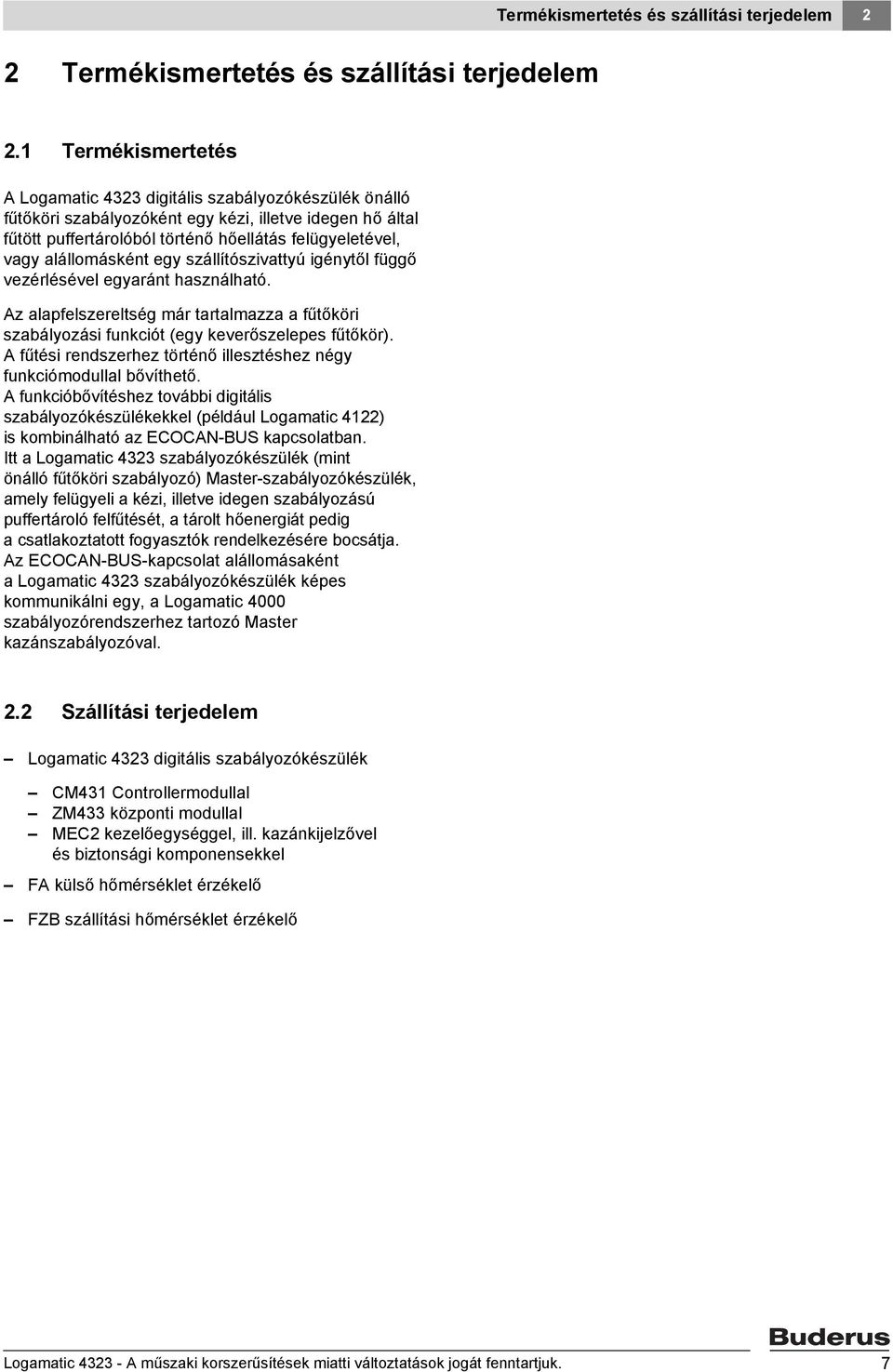

7 Termékismertetés és szállítási terjedelem 2 2 Termékismertetés és szállítási terjedelem 2.1 Termékismertetés A Logamatic 4323 digitális szabályozókészülék önálló fűtőköri szabályozóként egy kézi, illetve idegen hő által fűtött puffertárolóból történő hőellátás felügyeletével, vagy alállomásként egy szállítószivattyú igénytől függő vezérlésével egyaránt használható. Az alapfelszereltség már tartalmazza a fűtőköri szabályozási funkciót (egy keverőszelepes fűtőkör). A fűtési rendszerhez történő illesztéshez négy funkciómodullal bővíthető. A funkcióbővítéshez további digitális szabályozókészülékekkel (például Logamatic 4122) is kombinálható az ECOCAN-BUS kapcsolatban. Itt a Logamatic 4323 szabályozókészülék (mint önálló fűtőköri szabályozó) Master-szabályozókészülék, amely felügyeli a kézi, illetve idegen szabályozású puffertároló felfűtését, a tárolt hőenergiát pedig a csatlakoztatott fogyasztók rendelkezésére bocsátja. Az ECOCAN-BUS-kapcsolat alállomásaként a Logamatic 4323 szabályozókészülék képes kommunikálni egy, a Logamatic 4000 szabályozórendszerhez tartozó Master kazánszabályozóval. 2.2 Szállítási terjedelem Logamatic 4323 digitális szabályozókészülék CM431 Controllermodullal ZM433 központi modullal MEC2 kezelőegységgel, ill. kazánkijelzővel és biztonsági komponensekkel FA külső hőmérséklet érzékelő FZB szállítási hőmérséklet érzékelő Logamatic A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 7

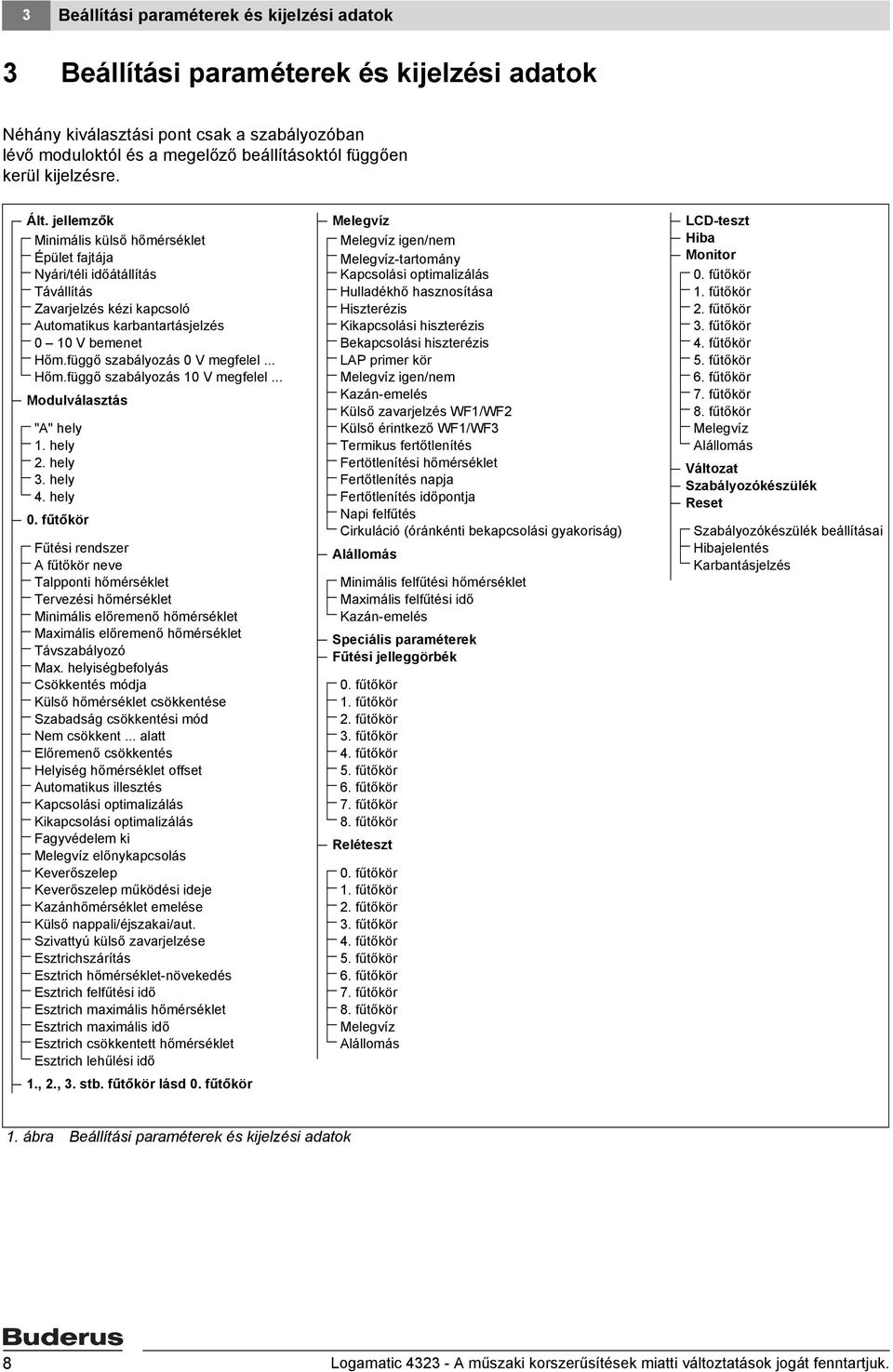

8 3 Beállítási paraméterek és kijelzési adatok 3 Beállítási paraméterek és kijelzési adatok Néhány kiválasztási pont csak a szabályozóban lévő moduloktól és a megelőző beállításoktól függően kerül kijelzésre. Ált. jellemzők Melegvíz LCD-teszt Minimális külső hőmérséklet Melegvíz igen/nem Hiba Épület fajtája Melegvíz-tartomány Monitor Nyári/téli időátállítás Kapcsolási optimalizálás 0. fűtőkör Távállítás Hulladékhő hasznosítása 1. fűtőkör Zavarjelzés kézi kapcsoló Hiszterézis 2. fűtőkör Automatikus karbantartásjelzés Kikapcsolási hiszterézis 3. fűtőkör 0 10 V bemenet Bekapcsolási hiszterézis 4. fűtőkör Hőm.függő szabályozás 0 V megfelel... LAP primer kör 5. fűtőkör Hőm.függő szabályozás 10 V megfelel... Melegvíz igen/nem 6. fűtőkör Modulválasztás Kazán-emelés 7. fűtőkör Külső zavarjelzés WF1/WF2 8. fűtőkör "A" hely Külső érintkező WF1/WF3 Melegvíz 1. hely Termikus fertőtlenítés Alállomás 2. hely Fertötlenítési hőmérséklet Változat 3. hely Fertőtlenítés napja Szabályozókészülék 4. hely Fertőtlenítés időpontja Reset 0. fűtőkör Napi felfűtés Cirkuláció (óránkénti bekapcsolási gyakoriság) Szabályozókészülék beállításai Fűtési rendszer Alállomás Hibajelentés A fűtőkör neve Karbantásjelzés Talpponti hőmérséklet Minimális felfűtési hőmérséklet Tervezési hőmérséklet Maximális felfűtési idő Minimális előremenő hőmérséklet Kazán-emelés Maximális előremenő hőmérséklet Speciális paraméterek Távszabályozó Fűtési jelleggörbék Max. helyiségbefolyás Csökkentés módja 0. fűtőkör Külső hőmérséklet csökkentése 1. fűtőkör Szabadság csökkentési mód 2. fűtőkör Nem csökkent... alatt 3. fűtőkör Előremenő csökkentés 4. fűtőkör Helyiség hőmérséklet offset 5. fűtőkör Automatikus illesztés 6. fűtőkör Kapcsolási optimalizálás 7. fűtőkör Kikapcsolási optimalizálás 8. fűtőkör Fagyvédelem ki Melegvíz előnykapcsolás Reléteszt Keverőszelep 0. fűtőkör Keverőszelep működési ideje 1. fűtőkör Kazánhőmérséklet emelése 2. fűtőkör Külső nappali/éjszakai/aut. 3. fűtőkör Szivattyú külső zavarjelzése 4. fűtőkör Esztrichszárítás 5. fűtőkör Esztrich hőmérséklet-növekedés 6. fűtőkör Esztrich felfűtési idő 7. fűtőkör Esztrich maximális hőmérséklet 8. fűtőkör Esztrich maximális idő Melegvíz Esztrich csökkentett hőmérséklet Alállomás Esztrich lehűlési idő 1., 2., 3. stb. fűtőkör lásd 0. fűtőkör 1. ábra Beállítási paraméterek és kijelzési adatok 8 Logamatic A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

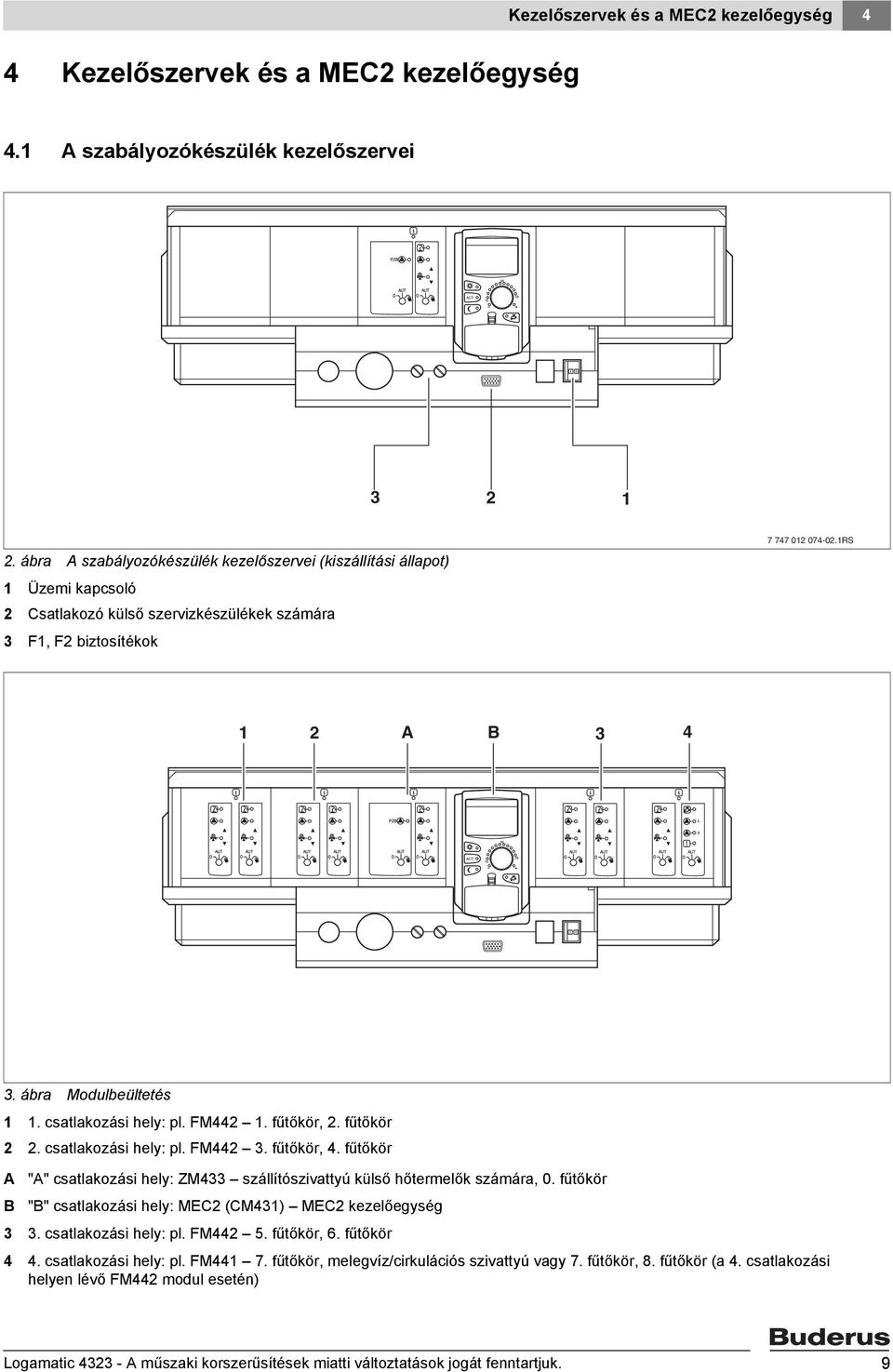

9 Kezelőszervek és a MEC2 kezelőegység 4 4 Kezelőszervek és a MEC2 kezelőegység 4.1 A szabályozókészülék kezelőszervei ábra A szabályozókészülék kezelőszervei (kiszállítási állapot) 1 Üzemi kapcsoló 2 Csatlakozó külső szervizkészülékek számára 3 F1, F2 biztosítékok RS 1 2 A B ábra Modulbeültetés 1 1. csatlakozási hely: pl. FM fűtőkör, 2. fűtőkör 2 2. csatlakozási hely: pl. FM fűtőkör, 4. fűtőkör A B "A" csatlakozási hely: ZM433 szállítószivattyú külső hőtermelők számára, 0. fűtőkör "B" csatlakozási hely: MEC2 (CM431) MEC2 kezelőegység 3 3. csatlakozási hely: pl. FM fűtőkör, 6. fűtőkör 4 4. csatlakozási hely: pl. FM fűtőkör, melegvíz/cirkulációs szivattyú vagy 7. fűtőkör, 8. fűtőkör (a 4. csatlakozási helyen lévő FM442 modul esetén) Logamatic A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 9

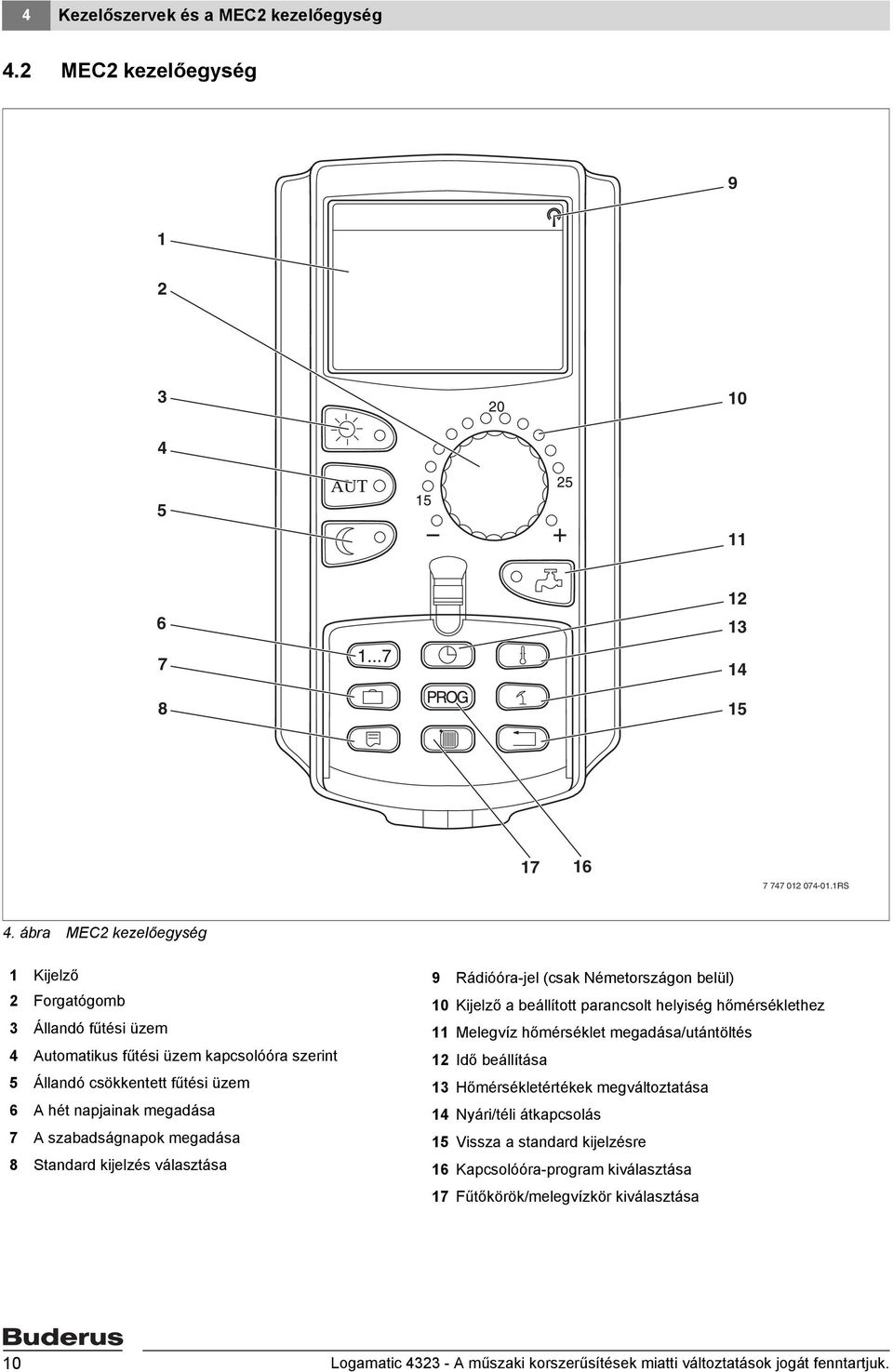

10 4 Kezelőszervek és a MEC2 kezelőegység 4.2 MEC2 kezelőegység RS 4. ábra MEC2 kezelőegység 1 Kijelző 2 Forgatógomb 3 Állandó fűtési üzem 4 Automatikus fűtési üzem kapcsolóóra szerint 5 Állandó csökkentett fűtési üzem 6 A hét napjainak megadása 7 A szabadságnapok megadása 8 Standard kijelzés választása 9 Rádióóra-jel (csak Németországon belül) 10 Kijelző a beállított parancsolt helyiség hőmérséklethez 11 Melegvíz hőmérséklet megadása/utántöltés 12 Idő beállítása 13 Hőmérsékletértékek megváltoztatása 14 Nyári/téli átkapcsolás 15 Vissza a standard kijelzésre 16 Kapcsolóóra-program kiválasztása 17 Fűtőkörök/melegvízkör kiválasztása 10 Logamatic A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

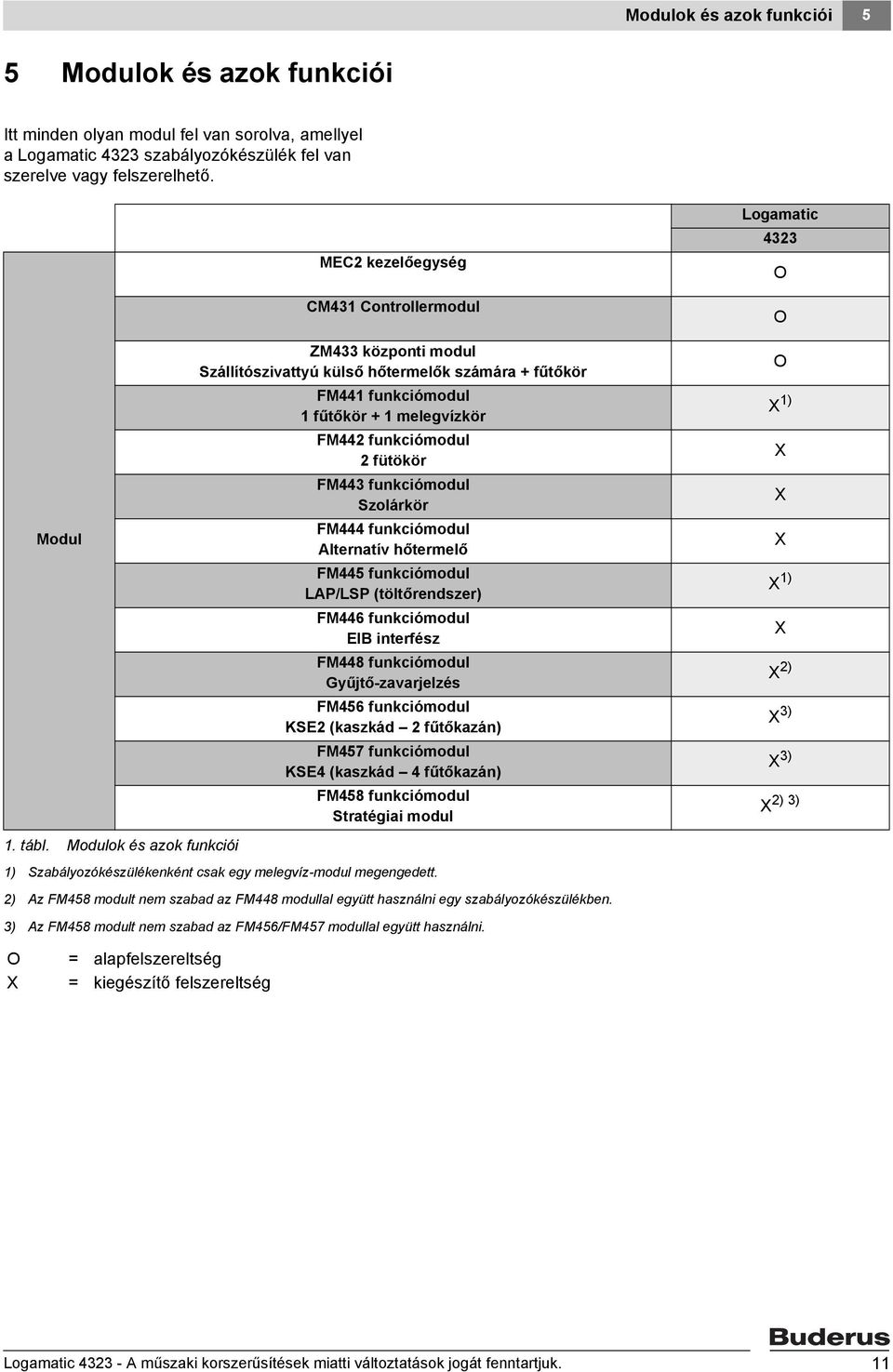

11 Modulok és azok funkciói 5 5 Modulok és azok funkciói Itt minden olyan modul fel van sorolva, amellyel a Logamatic 4323 szabályozókészülék fel van szerelve vagy felszerelhető. Modul 1. tábl. Modulok és azok funkciói MEC2 kezelőegység CM431 Controllermodul ZM433 központi modul Szállítószivattyú külső hőtermelők számára fűtőkör FM441 funkciómodul 1 fűtőkör 1 melegvízkör FM442 funkciómodul 2 fütökör FM443 funkciómodul Szolárkör FM444 funkciómodul Alternatív hőtermelő FM445 funkciómodul LAP/LSP (töltőrendszer) FM446 funkciómodul EIB interfész FM448 funkciómodul Gyűjtő-zavarjelzés FM456 funkciómodul KSE2 (kaszkád 2 fűtőkazán) FM457 funkciómodul KSE4 (kaszkád 4 fűtőkazán) FM458 funkciómodul Stratégiai modul 1) Szabályozókészülékenként csak egy melegvíz-modul megengedett. Logamatic 4323 O O O X 1) X X X X 1) X X 2) X 3) X 3) 2) 3) X 2) Az FM458 modult nem szabad az FM448 modullal együtt használni egy szabályozókészülékben. 3) Az FM458 modult nem szabad az FM456/FM457 modullal együtt használni. O = alapfelszereltség X = kiegészítő felszereltség Logamatic A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 11

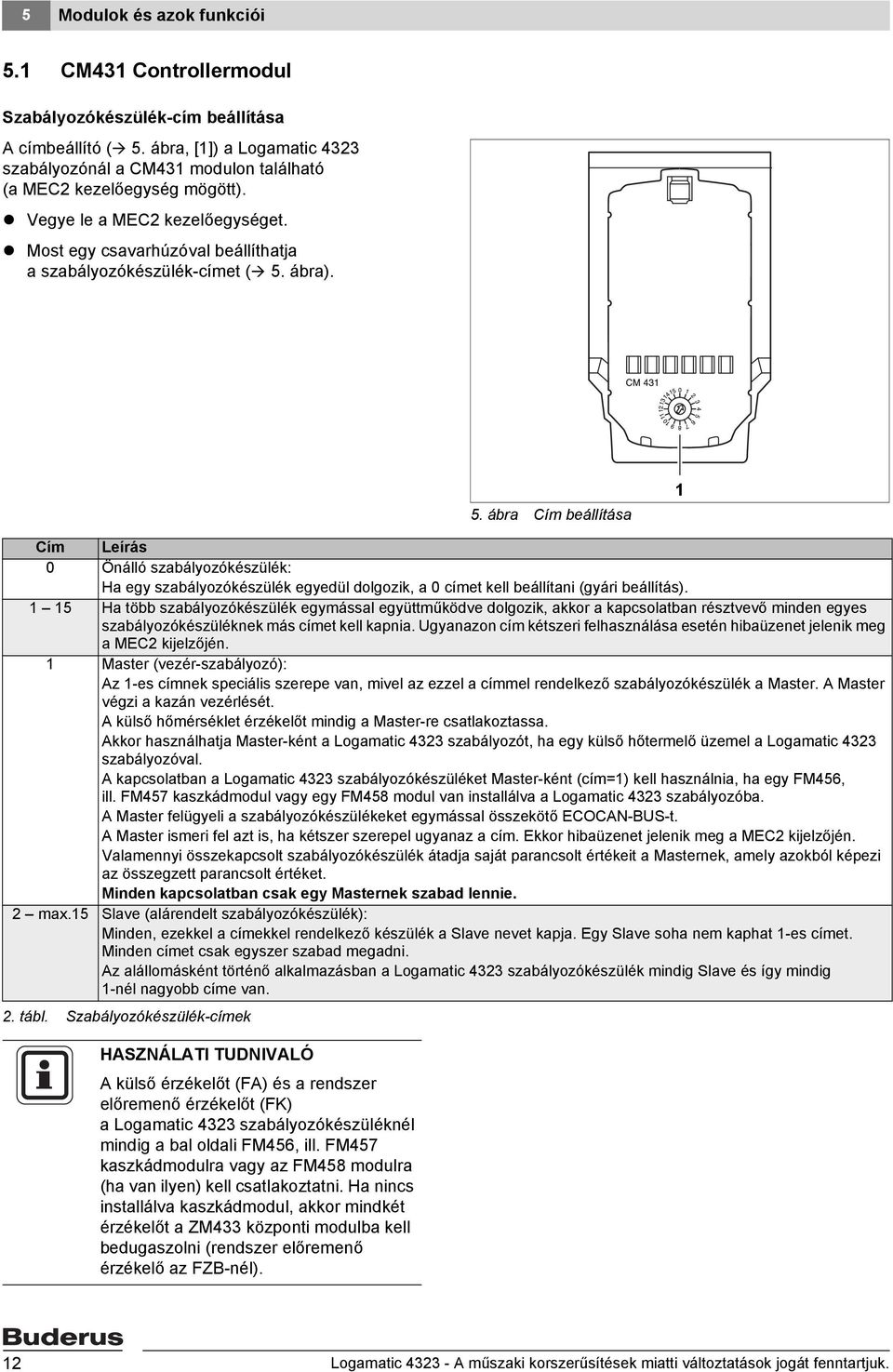

12 5 Modulok és azok funkciói 5.1 CM431 Controllermodul Szabályozókészülék-cím beállítása A címbeállító ( 5. ábra, [1]) a Logamatic 4323 szabályozónál a CM431 modulon található (a MEC2 kezelőegység mögött). Vegye le a MEC2 kezelőegységet. Most egy csavarhúzóval beállíthatja a szabályozókészülék-címet ( 5. ábra). 5. ábra Cím beállítása 1 Cím Leírás 0 Önálló szabályozókészülék: Ha egy szabályozókészülék egyedül dolgozik, a 0 címet kell beállítani (gyári beállítás) Ha több szabályozókészülék egymással együttműködve dolgozik, akkor a kapcsolatban résztvevő minden egyes szabályozókészüléknek más címet kell kapnia. Ugyanazon cím kétszeri felhasználása esetén hibaüzenet jelenik meg a MEC2 kijelzőjén. 1 Master (vezér-szabályozó): Az 1-es címnek speciális szerepe van, mivel az ezzel a címmel rendelkező szabályozókészülék a Master. A Master végzi a kazán vezérlését. A külső hőmérséklet érzékelőt mindig a Master-re csatlakoztassa. Akkor használhatja Master-ként a Logamatic 4323 szabályozót, ha egy külső hőtermelő üzemel a Logamatic 4323 szabályozóval. A kapcsolatban a Logamatic 4323 szabályozókészüléket Master-ként (cím=1) kell használnia, ha egy FM456, ill. FM457 kaszkádmodul vagy egy FM458 modul van installálva a Logamatic 4323 szabályozóba. A Master felügyeli a szabályozókészülékeket egymással összekötő ECOCAN-BUS-t. A Master ismeri fel azt is, ha kétszer szerepel ugyanaz a cím. Ekkor hibaüzenet jelenik meg a MEC2 kijelzőjén. Valamennyi összekapcsolt szabályozókészülék átadja saját parancsolt értékeit a Masternek, amely azokból képezi az összegzett parancsolt értéket. Minden kapcsolatban csak egy Masternek szabad lennie. 2 max.15 Slave (alárendelt szabályozókészülék): Minden, ezekkel a címekkel rendelkező készülék a Slave nevet kapja. Egy Slave soha nem kaphat 1-es címet. Minden címet csak egyszer szabad megadni. Az alállomásként történő alkalmazásban a Logamatic 4323 szabályozókészülék mindig Slave és így mindig 1-nél nagyobb címe van. 2. tábl. Szabályozókészülék-címek HASZNÁLATI TUDNIVALÓ A külső érzékelőt (FA) és a rendszer előremenő érzékelőt (FK) a Logamatic 4323 szabályozókészüléknél mindig a bal oldali FM456, ill. FM457 kaszkádmodulra vagy az FM458 modulra (ha van ilyen) kell csatlakoztatni. Ha nincs installálva kaszkádmodul, akkor mindkét érzékelőt a ZM433 központi modulba kell bedugaszolni (rendszer előremenő érzékelő az FZB-nél). 12 Logamatic A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

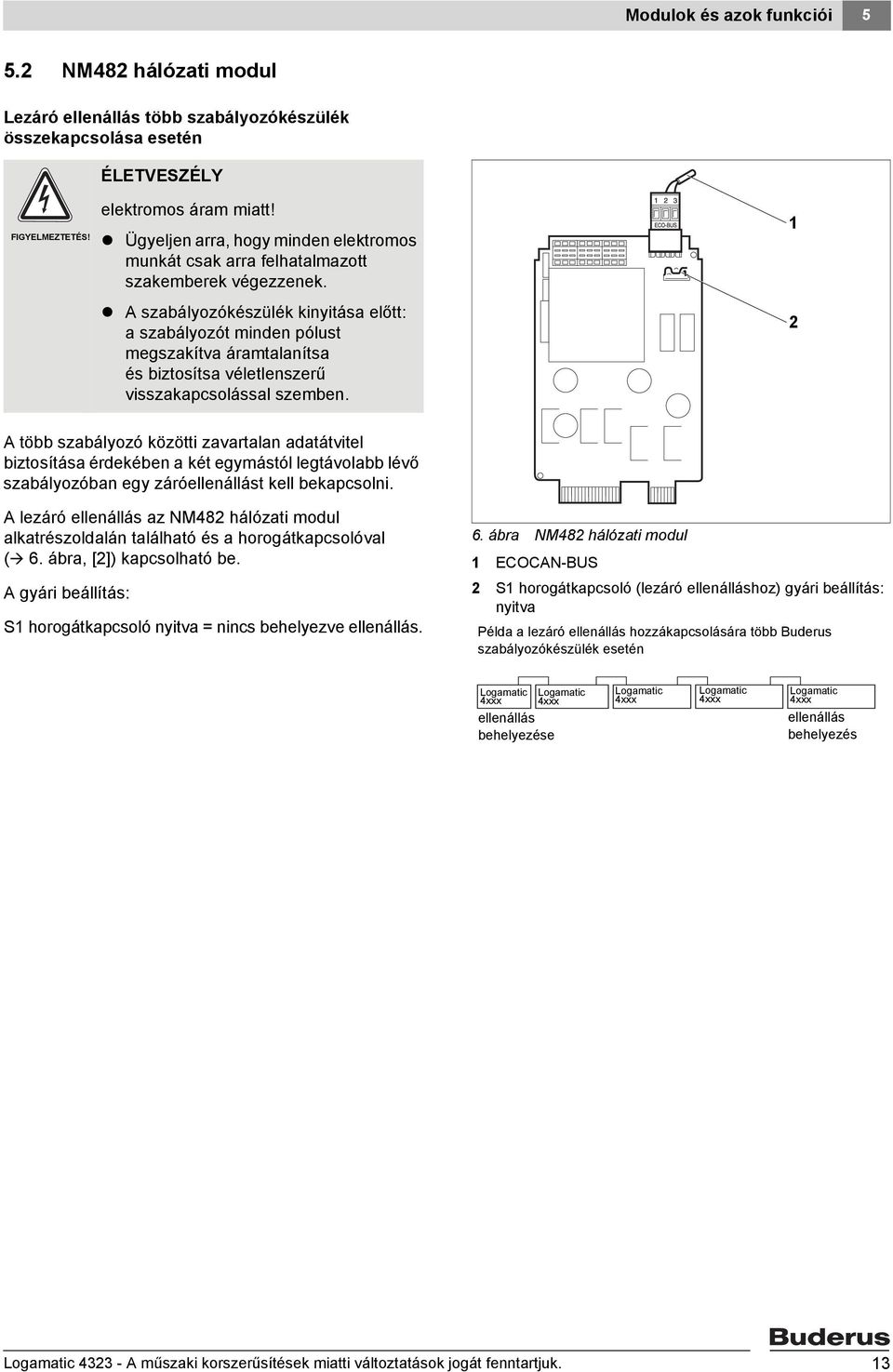

13 Modulok és azok funkciói NM482 hálózati modul Lezáró ellenállás több szabályozókészülék összekapcsolása esetén ÉLETVESZÉLY FIGYELMEZTETÉS! elektromos áram miatt! Ügyeljen arra, hogy minden elektromos munkát csak arra felhatalmazott szakemberek végezzenek. A szabályozókészülék kinyitása előtt: a szabályozót minden pólust megszakítva áramtalanítsa és biztosítsa véletlenszerű visszakapcsolással szemben. 1 2 A több szabályozó közötti zavartalan adatátvitel biztosítása érdekében a két egymástól legtávolabb lévő szabályozóban egy záróellenállást kell bekapcsolni. A lezáró ellenállás az NM482 hálózati modul alkatrészoldalán található és a horogátkapcsolóval ( 6. ábra, [2]) kapcsolható be. A gyári beállítás: S1 horogátkapcsoló nyitva = nincs behelyezve ellenállás. 6. ábra NM482 hálózati modul 1 ECOCAN-BUS 2 S1 horogátkapcsoló (lezáró ellenálláshoz) gyári beállítás: nyitva Példa a lezáró ellenállás hozzákapcsolására több Buderus szabályozókészülék esetén Logamatic 4xxx ellenállás behelyezése Logamatic 4xxx Logamatic 4xxx Logamatic 4xxx Logamatic 4xxx ellenállás behelyezés Logamatic A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 13

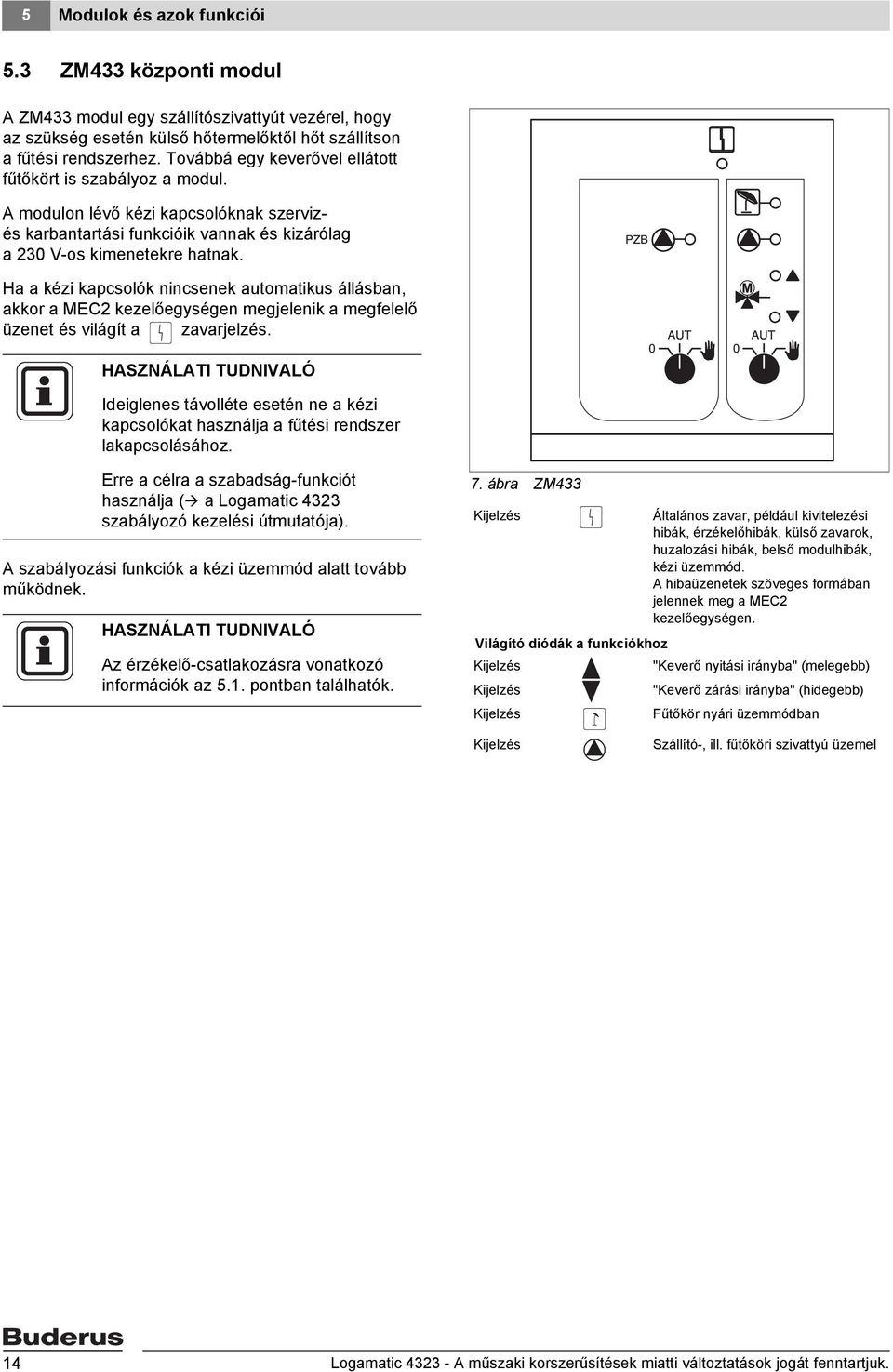

14 5 Modulok és azok funkciói 5.3 ZM433 központi modul A ZM433 modul egy szállítószivattyút vezérel, hogy az szükség esetén külső hőtermelőktől hőt szállítson a fűtési rendszerhez. Továbbá egy keverővel ellátott fűtőkört is szabályoz a modul. A modulon lévő kézi kapcsolóknak szervizés karbantartási funkcióik vannak és kizárólag a 230 V-os kimenetekre hatnak. Ha a kézi kapcsolók nincsenek automatikus állásban, akkor a MEC2 kezelőegységen megjelenik a megfelelő üzenet és világít a zavarjelzés. HASZNÁLATI TUDNIVALÓ Ideiglenes távolléte esetén ne a kézi kapcsolókat használja a fűtési rendszer lakapcsolásához. Erre a célra a szabadság-funkciót használja ( a Logamatic 4323 szabályozó kezelési útmutatója). A szabályozási funkciók a kézi üzemmód alatt tovább működnek. HASZNÁLATI TUDNIVALÓ Az érzékelő-csatlakozásra vonatkozó információk az 5.1. pontban találhatók. 7. ábra ZM433 Kijelzés Általános zavar, például kivitelezési hibák, érzékelőhibák, külső zavarok, huzalozási hibák, belső modulhibák, kézi üzemmód. A hibaüzenetek szöveges formában jelennek meg a MEC2 kezelőegységen. Világító diódák a funkciókhoz Kijelzés "Keverő nyitási irányba" (melegebb) Kijelzés "Keverő zárási irányba" (hidegebb) Kijelzés Fűtőkör nyári üzemmódban Kijelzés Szállító-, ill. fűtőköri szivattyú üzemel 14 Logamatic A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

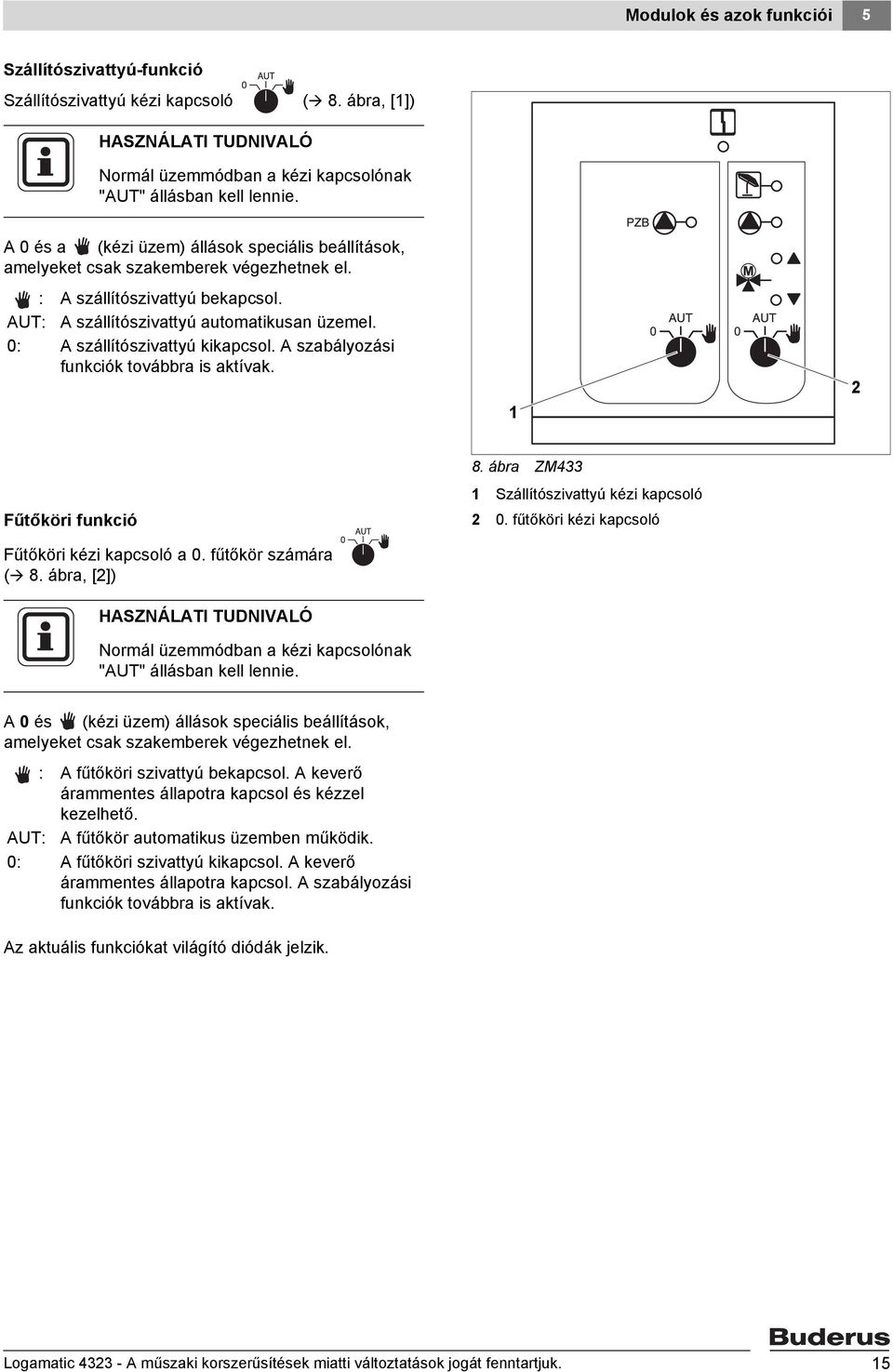

15 Modulok és azok funkciói 5 Szállítószivattyú-funkció Szállítószivattyú kézi kapcsoló ( 8. ábra, [1]) A 0 és a (kézi üzem) állások speciális beállítások, amelyeket csak szakemberek végezhetnek el. 3 3 HASZNÁLATI TUDNIVALÓ Normál üzemmódban a kézi kapcsolónak "AUT" állásban kell lennie. : A szállítószivattyú bekapcsol. AUT: A szállítószivattyú automatikusan üzemel. 0: A szállítószivattyú kikapcsol. A szabályozási funkciók továbbra is aktívak. 1 2 Fűtőköri funkció Fűtőköri kézi kapcsoló a 0. fűtőkör számára ( 8. ábra, [2]) A 0 és (kézi üzem) állások speciális beállítások, amelyeket csak szakemberek végezhetnek el. 3 3 HASZNÁLATI TUDNIVALÓ Normál üzemmódban a kézi kapcsolónak "AUT" állásban kell lennie. : A fűtőköri szivattyú bekapcsol. A keverő árammentes állapotra kapcsol és kézzel kezelhető. AUT: A fűtőkör automatikus üzemben működik. 0: A fűtőköri szivattyú kikapcsol. A keverő árammentes állapotra kapcsol. A szabályozási funkciók továbbra is aktívak. Az aktuális funkciókat világító diódák jelzik. 8. ábra ZM433 1 Szállítószivattyú kézi kapcsoló 2 0. fűtőköri kézi kapcsoló Logamatic A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 15

16 5 Modulok és azok funkciói U-kapcsok 1 4 A ZM433 központi modulon lévő U-kapcsokon keresztül adhatók be és ki külső parancsolt értékek a szabályozókészülékre. HASZNÁLATI TUDNIVALÓ Definiálatlan megadási értékek létrehozásának elkerülése érdekében a 0 10 V bemenetre nem szabad 10 V-nál nagyobb feszültséget kapcsolni. U-kapcsok 1 (-) és 2 (), 0 10 V bemenet U BF FV WF FZB FA U J A ZM433 központi modul U 1 és U 2 kapcsain keresztül lehet egy külső 0 10 V jelet beadni a parancsolt értékre szabályozáshoz. 9. ábra ZM433 (hátulnézet) 1 J1 áthidaló dugó (gyári beállítás 0 10 V) 2 U-kapcsok 3 Relé Ez a parancsolt érték további külső hőigényt jelent. Továbbra is a nagyobb parancsolt értékeket, pl. fűtőkörökét veszi figyelembe a szabályozás. HASZNÁLATI TUDNIVALÓ Szükség esetén illesztheti a fűtési jelleggörbét ( lásd a 9.7 fejezetben). 10. ábra U-kapcsok 1 és 2 x 0 10 V bemenet V-ban (gyári beállítás) y Parancsolt előremenő hőmérséklet C-ban 16 Logamatic A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

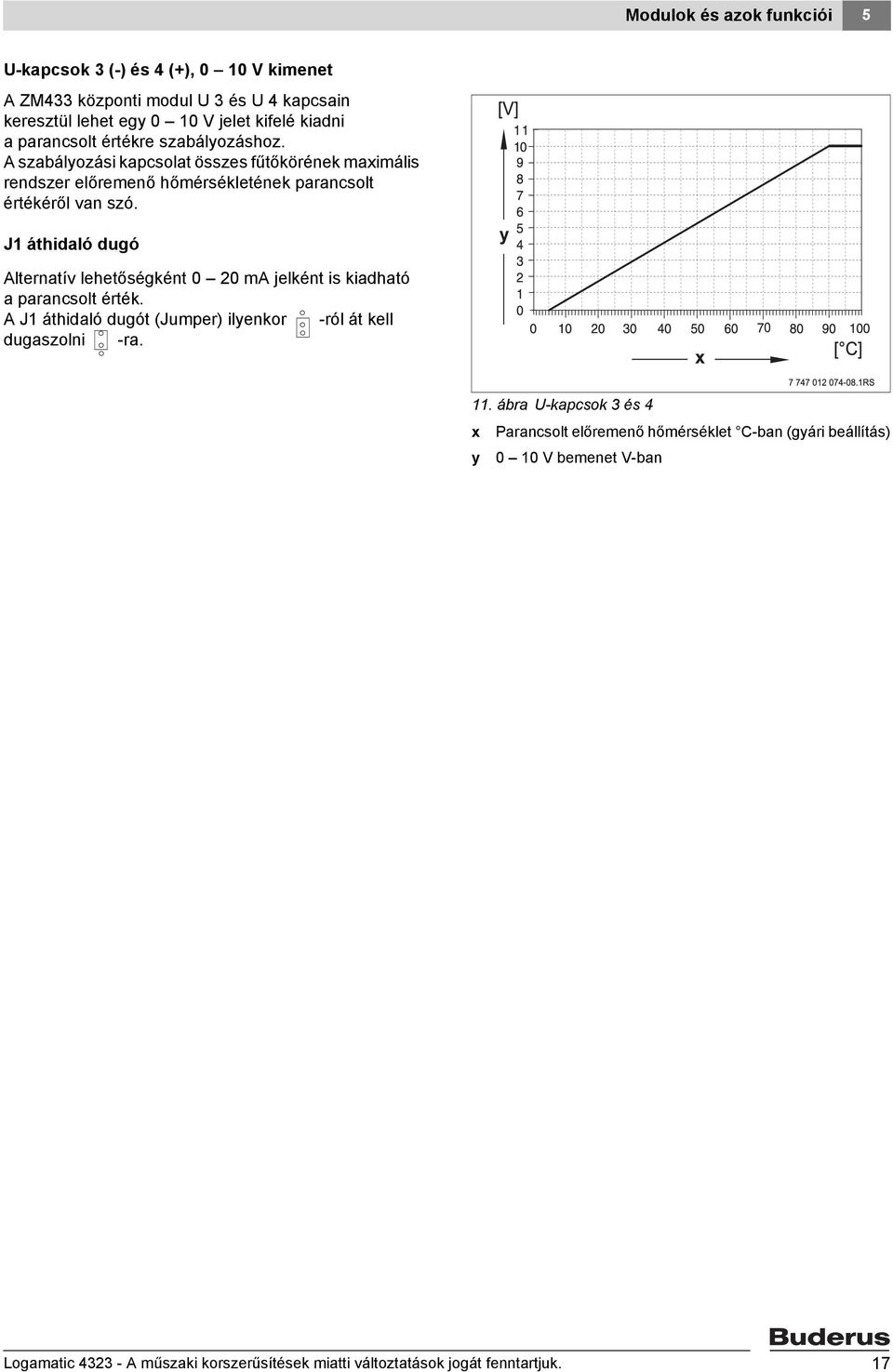

17 Modulok és azok funkciói 5 U-kapcsok 3 (-) és 4 (), 0 10 V kimenet A ZM433 központi modul U 3 és U 4 kapcsain keresztül lehet egy 0 10 V jelet kifelé kiadni a parancsolt értékre szabályozáshoz. A szabályozási kapcsolat összes fűtőkörének maximális rendszer előremenő hőmérsékletének parancsolt értékéről van szó. J1 áthidaló dugó Alternatív lehetőségként 0 20 ma jelként is kiadható a parancsolt érték. A J1 áthidaló dugót (Jumper) ilyenkor -ról át kell dugaszolni -ra. 11. ábra U-kapcsok 3 és 4 x Parancsolt előremenő hőmérséklet C-ban (gyári beállítás) y 0 10 V bemenet V-ban Logamatic A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 17

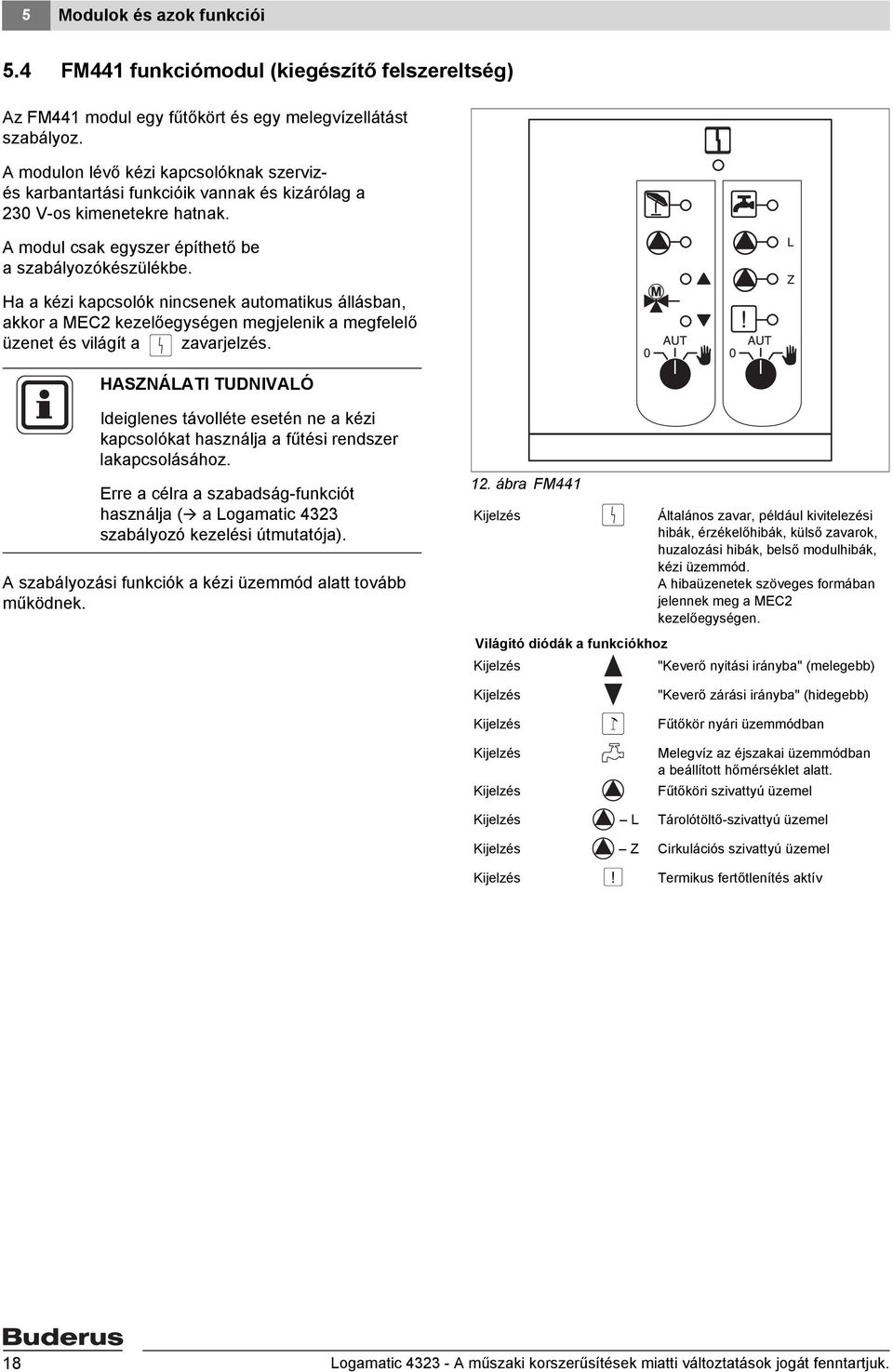

18 5 Modulok és azok funkciói 5.4 FM441 funkciómodul (kiegészítő felszereltség) Az FM441 modul egy fűtőkört és egy melegvízellátást szabályoz. A modulon lévő kézi kapcsolóknak szervizés karbantartási funkcióik vannak és kizárólag a 230 V-os kimenetekre hatnak. A modul csak egyszer építhető be a szabályozókészülékbe. Ha a kézi kapcsolók nincsenek automatikus állásban, akkor a MEC2 kezelőegységen megjelenik a megfelelő üzenet és világít a zavarjelzés. HASZNÁLATI TUDNIVALÓ Ideiglenes távolléte esetén ne a kézi kapcsolókat használja a fűtési rendszer lakapcsolásához. Erre a célra a szabadság-funkciót használja ( a Logamatic 4323 szabályozó kezelési útmutatója). A szabályozási funkciók a kézi üzemmód alatt tovább működnek. 12. ábra FM441 Kijelzés Általános zavar, például kivitelezési hibák, érzékelőhibák, külső zavarok, huzalozási hibák, belső modulhibák, kézi üzemmód. A hibaüzenetek szöveges formában jelennek meg a MEC2 kezelőegységen. Világító diódák a funkciókhoz Kijelzés "Keverő nyitási irányba" (melegebb) Kijelzés Kijelzés Kijelzés Kijelzés "Keverő zárási irányba" (hidegebb) Fűtőkör nyári üzemmódban Melegvíz az éjszakai üzemmódban a beállított hőmérséklet alatt. Fűtőköri szivattyú üzemel Kijelzés L Tárolótöltő-szivattyú üzemel Kijelzés Z Cirkulációs szivattyú üzemel Kijelzés Termikus fertőtlenítés aktív 18 Logamatic A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

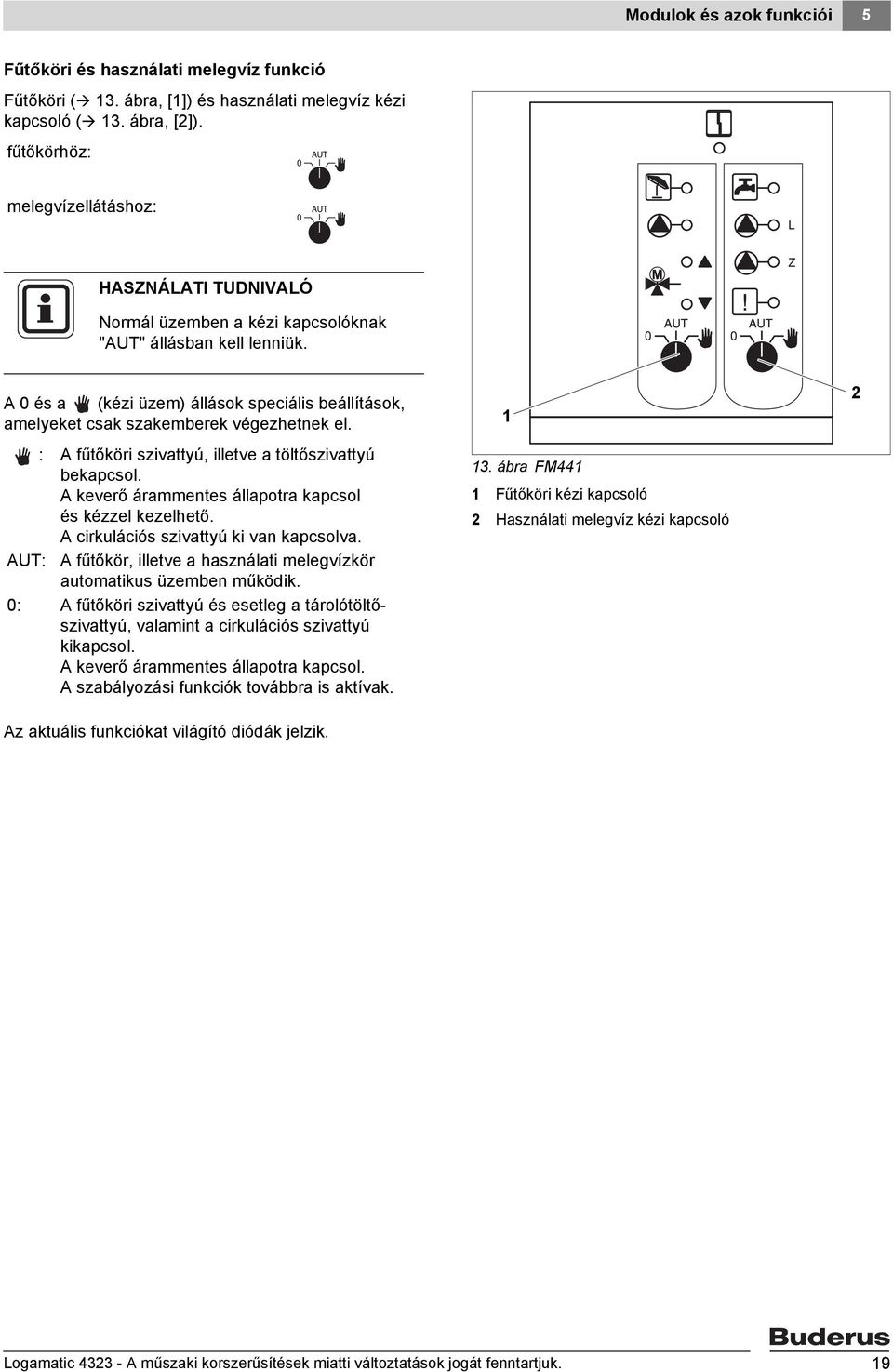

19 Modulok és azok funkciói 5 Fűtőköri és használati melegvíz funkció Fűtőköri ( 13. ábra, [1]) és használati melegvíz kézi kapcsoló ( 13. ábra, [2]). fűtőkörhöz: melegvízellátáshoz: HASZNÁLATI TUDNIVALÓ Normál üzemben a kézi kapcsolóknak "AUT" állásban kell lenniük. A 0 és a (kézi üzem) állások speciális beállítások, amelyeket csak szakemberek végezhetnek el. 3 3 : A fűtőköri szivattyú, illetve a töltőszivattyú bekapcsol. A keverő árammentes állapotra kapcsol és kézzel kezelhető. A cirkulációs szivattyú ki van kapcsolva. AUT: A fűtőkör, illetve a használati melegvízkör automatikus üzemben működik. 0: A fűtőköri szivattyú és esetleg a tárolótöltőszivattyú, valamint a cirkulációs szivattyú kikapcsol. A keverő árammentes állapotra kapcsol. A szabályozási funkciók továbbra is aktívak. Az aktuális funkciókat világító diódák jelzik ábra FM441 1 Fűtőköri kézi kapcsoló 2 Használati melegvíz kézi kapcsoló 2 Logamatic A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 19

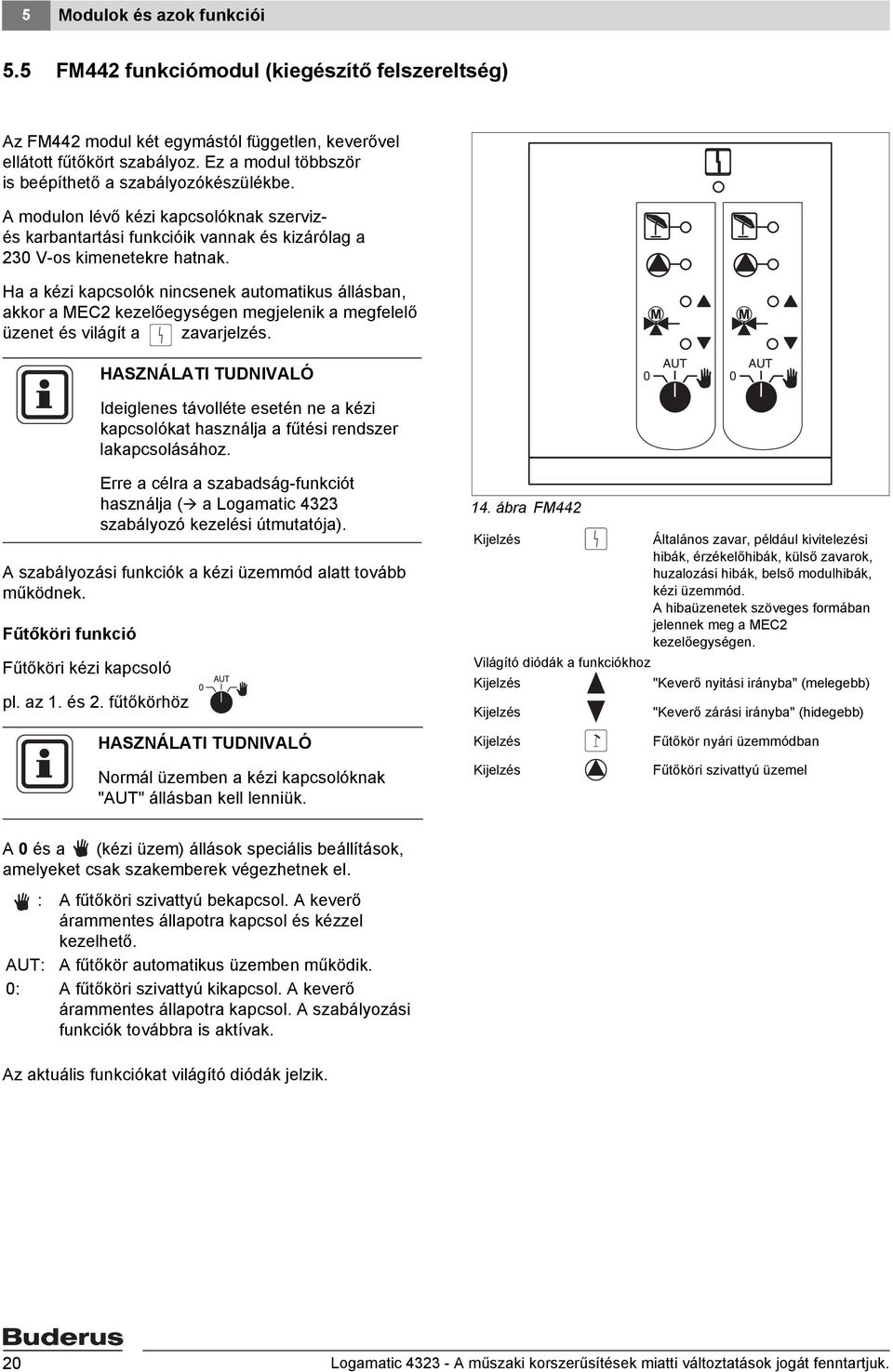

20 5 Modulok és azok funkciói 5.5 FM442 funkciómodul (kiegészítő felszereltség) Az FM442 modul két egymástól független, keverővel ellátott fűtőkört szabályoz. Ez a modul többször is beépíthető a szabályozókészülékbe. A modulon lévő kézi kapcsolóknak szervizés karbantartási funkcióik vannak és kizárólag a 230 V-os kimenetekre hatnak. Ha a kézi kapcsolók nincsenek automatikus állásban, akkor a MEC2 kezelőegységen megjelenik a megfelelő üzenet és világít a zavarjelzés. HASZNÁLATI TUDNIVALÓ Ideiglenes távolléte esetén ne a kézi kapcsolókat használja a fűtési rendszer lakapcsolásához. A szabályozási funkciók a kézi üzemmód alatt tovább működnek. Fűtőköri funkció Fűtőköri kézi kapcsoló pl. az 1. és 2. fűtőkörhöz Erre a célra a szabadság-funkciót használja ( a Logamatic 4323 szabályozó kezelési útmutatója). 14. ábra FM442 Kijelzés Általános zavar, például kivitelezési hibák, érzékelőhibák, külső zavarok, huzalozási hibák, belső modulhibák, kézi üzemmód. A hibaüzenetek szöveges formában jelennek meg a MEC2 kezelőegységen. Világító diódák a funkciókhoz Kijelzés "Keverő nyitási irányba" (melegebb) Kijelzés "Keverő zárási irányba" (hidegebb) A 0 és a (kézi üzem) állások speciális beállítások, amelyeket csak szakemberek végezhetnek el. 3 3 HASZNÁLATI TUDNIVALÓ Normál üzemben a kézi kapcsolóknak "AUT" állásban kell lenniük. : A fűtőköri szivattyú bekapcsol. A keverő árammentes állapotra kapcsol és kézzel kezelhető. AUT: A fűtőkör automatikus üzemben működik. 0: A fűtőköri szivattyú kikapcsol. A keverő árammentes állapotra kapcsol. A szabályozási funkciók továbbra is aktívak. Az aktuális funkciókat világító diódák jelzik. Kijelzés Kijelzés Fűtőkör nyári üzemmódban Fűtőköri szivattyú üzemel 20 Logamatic A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

21 A MEC 2 kezelőegység üzembe helyezése 6 6 A MEC 2 kezelőegység üzembe helyezése A MEC2 kezelőegység a Logamatic 4000 rendszer minden szabályozókészülékéhez használható. A MEC2 kezelőegység: közvetlenül bedugaszolható a szabályozókészülékbe vagy távszabályozóként behelyezhető egy falitartóba vagy egy külön tápegységgel rendelkező adapterre csatlakoztatható. MEC aktivált A tápfeszültség rákapcsolásakor a MEC2 megkezdi az inicializálási folyamatot. A kijelzőn a "MEC aktivált" szöveg jelenik meg. Utána rövid ideig egy tudnivaló jelenik meg, a szabályozó címének megnevezésével. kapcsolat szabályozója cím XX felépítve monitoradatok szabályozótól hozva ismeretlen szabályozó Ha a MEC2 a szabályozóba vagy egy falitartóba van behelyezve, akkor a MEC2 automatikusan felismeri, hogy melyik szabályozóval van összekötve (automatikus felismerés). Nem kell kiválasztani a szabályozót. Az alkalmazási esettől függően különböző kijelzések jelennek meg: Gyárilag új MEC2 a szabályozókészülékbe bedugaszolva Gyári új MEC2 csatlakoztatása és a szabályozóval történő összekötése esetén az adatok betöltése közvetlenül a szabályozóból történik. A kijelzőn a "monitoradatok szabályozótól hozva" szöveg jelenik meg. A MEC2 egy másik szabályozókészülékbe van bedugaszolva Ha a MEC2-ben olyan szoftver-verzió van, amely nem ismeri ezt a szabályozókészüléket, akkor a kijelzőn az "ismeretlen szabályozó" szöveg jelenik meg. Vegye ki a MEC2-t a szabályozóból és cserélje ki azt illeszkedő szoftververziójú MEC2-re. Logamatic A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 21

22 6 A MEC 2 kezelőegység üzembe helyezése Megadott értékű paraméterekkel rendelkező MEC2 a szabályozókészülékbe bedugaszolva MEC aktivált A MEC2-nek a szabályozóba történt bedugaszolása után először ismét megjelenik az itt látható két kijelzés. kapcsolat szabályozója cím XX felépítve más szabályozótipus éj-nyomógomb fogadni a) Más szabályozótípus Ha a szabályozó típusa eltér a MEC2 kezelőegységbe beadott típussal, akkor a MEC2 először csak az adatokat veszi át a szabályozótól. A kijelzőn az itt balra látható szöveg jelenik meg. Nyomja meg az "éjszakai üzemmód" gombot. adatok szabályozótól hozva A kijelzőn az itt balra látható szöveg jelenik meg. figyelem más szabályozó b) Másik azonos típusú szabályozókészülék A MEC2 másik, azonos típusú szabályozóval történő összekötése esetén kb. 3 másodpercig az itt balra látható kijelzés jelenik meg. aut-nyomógomb küldeni éj-nyomógomb fogadni A MEC2 kezelőegység szabályozóról történő leválasztása és az adatok módosulása esetén egy azonos típusú szabályozóra történő bedugaszoláskor az "aut-nyomógomb küldeni, éj-nyomógomb fogadni" kijelzés jelenik meg. A szabályozó lekérdezi, hogy át kell-e venni az új adatokat, vagy hogy tobábbra is a régi szabályozóból származó adatokat kell-e használni. 22 Logamatic A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

23 A MEC 2 kezelőegység üzembe helyezése 6 Nyomja meg az "AUT" gombot = "adatok szabályozóhoz küldve". adatok szabályozóhoz küldve A kijelzőn az itt balra látható szöveg jelenik meg. Nyomja meg az "éjszakai üzem" gombot = "adatok szabályozótól hozva" adatok szabályozótól hozva A kijelzőn az itt balra látható szöveg jelenik meg. c) Azonos szabályozókészülék aut-nyomógomb küldeni éj-nyomógomb fogadni A MEC2 kezelőegység szabályozóról történő leválasztása és az adatok módosulása esetén egy azonos típusú szabályozóra történő újbóli bedugaszoláskor az "aut-nyomógomb küldeni, éj-nyomógomb fogadni" kijelzés jelenik meg. A szabályozó lekérdezi, hogy át kell-e venni az új adatokat, vagy hogy továbbra is a régi szabályozóból származó adatokat kell-e használni. Nyomja meg az "AUT" gombot = "adatok szabályozóhoz küldve" adatok szabályozóhoz küldve A kijelzőn az itt balra látható szöveg jelenik meg. Nyomja meg az "éjszakai üzem" gombot = "adatok szabályozótól hozva". adatok szabályozótól hozva A kijelzőn az itt balra látható szöveg jelenik meg. Logamatic A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 23

24 7 Szervizszint behívása 7 Szervizszint behívása A szervizszinthez csak megfelelő kulcskóddal lehet hozzáférni. A szervizszintet csak a fűtéstechnikai cég használhatja. Jogosulatlan beavatkozás esetén megszűnik a garancia! Ehhez a funkcióhoz a szűrke színnel jelölt kezelőszervek használhatók. AUT szerviz-szint ált. adatok Egyszerre nyomja meg, majd engedje el a "kijelző" "fűtőkör" "hőm." nyomógombokat. Most aktiválva van a szervizszint. "Nyomd és forgasd" kezelési elv A szervizszint több főmenü-szintre tagozódik. Ha az utolsó sorban nem jelenik meg érték, akkor a választott főmenühöz még almenük is tartoznak. Főmenük behívása A forgatógomb forgatásával lapozhatja végig a főmenü-szintet. A főmenük gyűrűstruktúrában vannak elrendezve és az utolsó főmenü után ismét elölről kezdődnek. Ált. adatok Modulkiválasztás Ált. adatok 24 Logamatic A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

25 Szervizszint behívása 7 Almenük behívása Válassza ki azt a főmenüt (lásd előbb), amelynek az almenüjét elő szeretné hívni. Nyomja meg a "kijelző" gombot. A forgatógomb forgatásával érheti el a mindenkori kiválasztott főmenü összes almenüjét. Például főmenü: Ált. adatok Min. külső hőmérséklet Épület fajtája... Min. külső hőmérséklet Tartsa megnyomva a "kijelzés" gombot. Most a forgatógomb forgatásával változtathatja meg a kiválasztott almenü beállítási paramétereit. Például funkciókat vagy hőmérsékleteket választhat ki. A fölérendelt szintre való visszatéréshez nyomja meg a "vissza" gombot. Logamatic A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 25

26 8 Beállítások előhívása és megváltoztatása 8 Beállítások előhívása és megváltoztatása HASZNÁLATI TUDNIVALÓ Az, hogy a szabályozókészülék MEC2 kezelőegységén milyen menük kerülnek kijelzésre, attól függ, hogy milyen modulok vannak bedugaszolva és milyen beállítások történtek. Ebben a szervizutasításban csak a ZM433 központi modul (alapfelszereltség), valamint a két leggyakrabban használt FM441 és FM442 funkciómodul (kiegészítő felszereltség) menüit ismertetjük. Minden további modul ismertetése a megfelelő modulok műszaki dokumentumaiban található. Hívja elő a szervizszintet. szerviz-szint Az "ált. adatok" jelenik meg első főmenüként. ált. adatok Almenü behívásához nyomja meg a "kijelzés" gombot (itt: "min. külsö höm."). általános adatok min. külsö höm. -10 C Tartsa megnyomva a "kijelzés" gombot és forgassa a forgatógombot a kívánt értékig (itt: "-12 C"). általános adatok min. külsö höm. -12 C A fölérendelt szintre való visszatéréshez nyomja meg a "vissza" gombot. Az alapkijelzésre való visszatéréshez többször meg kell nyomnia a "vissza" nyomógombot. Ha hosszabb ideig nem nyom meg gombot, vagy ha becsukja a fedelet, akkor a készülék automatikusan visszaáll a standard kijelzésre. 26 Logamatic A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

27 Általános adatok 9 9 Általános adatok HASZNÁLATI TUDNIVALÓ Az "Általános adatok" főmenüben állíthat be értékeket az itt megnevezett almenükbe a fűtési rendszerhez és az épület jellemzőihez. A következő oldalakon elmagyarázzuk Önnek, hogy hogyan állíthat be értékeket az almenükhöz. Almenü behívásához nyomja meg a "kijelzés" gombot (itt: "min. külsö höm."). általános adatok min. külsö höm. -10 C A forgatógomb forgatásával a következő almenüket hívhatja elő egymás után: Min. külső hőmérséklet Épület fajtája Nyári/téli időátállítás Távállítás Zavarjelzés kézi kapcsoló Automatikus karbantartásjelzés 0 10 V bemenet Logamatic A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 27

28 9 Általános adatok 9.1 Minimális külső hőmérséklet A minimális külső hőmérséklet az elmúlt évek legalacsonyabb külső hőmérsékleteinek statisztikai átlagértéke. Ez a fűtési jelleggörbe meredekségét befolyásolja (hidgebb: laposabb jelleggörbe; melegebb: meredekebb jelleggörbe). [ C] T A T mina [ C] 15. ábra A fűtési jelleggörbe beállítása: a meredekség beállítása a tervezési hőmérséklet és a minimális külső hőmérséklet segítségével T mina T A RS minimális külső hőmérséklet tervezési hőmérséklet (az az előremenő hőmérséklet, amelyet a minimális külső hőmérsékletnél el kell érni) 1 Beállítás: tervezési hőmérséklet 75 C, minimális külső hőmérséklet -10 C (alapgörbe) 2 Beállítás: tervezési hőmérséklet 75 C, minimális külső hőmérséklet -20 C HASZNÁLATI TUDNIVALÓ Határozza meg az Ön lakhelyén érvényes minimális külső hőmérsékletet (átlagérték) a 29. oldalon, a 3. táblázatból. Ha lakóhelye nem szerepel a táblázatban, akkor épületének hőszükségleti számítása alapján határozza meg az értéket. Almenü előhívásához nyomja meg a "kijelzés" gombot (itt: "min. külsö höm."). általános adatok min. külsö höm. -10 C Tartsa megnyomva a "kijelzés" gombot és forgassa a forgatógombot a kívánt értékig (itt: "-12 C"). általános adatok min. külsö höm. -12 C 28 Logamatic A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

29 Általános adatok 9 A fölérendelt szintre való visszatéréshez nyomja meg a "vissza" gombot. Beviteli tartomány Gyári beállítás Minimális külső hőmérséklet -30 C 0 C -10 C Minimális külső hőmérsékletek Európában Város Minimális külső hőmérséklet C-ban Athén -2 Berlin -15 Brüsszel -10 Budapest -12 Bukarest -20 Frankfurt/M -14 Hamburg -12 Helsinki -24 Isztanbul -4 Koppenhága -13 Lisszabon 0 London -1 Madrid -4 Marseille -6 Moszkva -30 München -16 Nápoly -2 Nizza 0 Párizs -10 Prága -16 Róma -1 Szevasztopol -12 Stockholm -19 Valencia -1 Bécs -15 Zürich tábl. Minimális külső hőmérsékletek Európában Logamatic A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 29

30 9 Általános adatok 9.2 Épület fajtája Az épület fajtája alatt adja meg az épület hőtároló képességének tényezőjét. A különféle építési módú épületek hőtárolási ideje is különböző. Ezzel a funkcióval illesztheti a fűtési rendszert az adott építési módhoz. A hőtároló képesség három osztályba sorolható: könnyű = csekély hőtároló képesség, pl. előre gyártott elemekből készült ház, faszerkezetes építési mód, közepes = közepes hőtároló képesség, pl. üreges falazóelemekből készült ház, nehéz = nagy hőtároló képesség, pl. téglaépületek. Almenü előhívásához nyomja meg a "kijelzés" gombot (itt: "min. külsö höm."). általános adatok min. külsö höm. -10 C Addig forgassa a forgatógombot, amíg meg nem jelenik az "épület fajtája" almenü. általános adatok épület fajtája közepes Tartsa megnyomva a "kijelzés" gombot és forgassa a forgatógombot a kívánt értékig (itt: "nehéz"). általános adatok épület fajtája nehéz A fölérendelt szintre való visszatéréshez nyomja meg a "vissza" gombot. Épület fajtája Beviteli tartomány közepes nehéz könnyű Gyári beállítás közepes 30 Logamatic A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

31 Általános adatok Téli/nyári időátállítás Minden csatlakoztatott szabályozókészülék számára 3-féle dátumés időbeállítási lehetőség áll rendelkezésre: Rádiós óra A beállítás a rádióóra jelével teljesen automatikusan történik. Automatikus A dátum és az idő megadása a billentyűzettel történik. A nyári/téli időátállítás mindig március és október utolsó hétvégéjén automatikusan történik. Kézi A dátum és az idő megadása a billentyűzettel történik. Automatikus nyári/téli időátállítás nem történik. HASZNÁLATI TUDNIVALÓ A MEC2 egy rádióóra-vevővel rendelkezik, amely állandóan figyeli és korrigálja a szabályozókészülékben lévő kapcsolóórát. A nyári és a téli időszámítás átállítása elmarad. Az erősen leárnyékolt fűtőpincék hátrányosan befolyásolhatják a rádióóra-jel vételét, úgyhogy szükség esetén Önnek kell beállítania a dátumot és az időt. HASZNÁLATI TUDNIVALÓ A MEC2 Németországon kívüli használata esetén a "rádiós óra" funkciót nem célszerű aktiválni. A MEC2 távszabályozónál a rádióóra-jel vétele helyszíntől és helyzettől függő. A rádióóra-jel vételét a / szimbólum jelzi a kijelzőn. Normál körülmények között a jel Frankfurt/Main km-es körzetében vehető. Vételi problémák esetén a következőket vegye figyelembe: Vasbeton helyiségekben, pincékben, toronyházakban stb. a fogadott jel gyengébb. A zavarforrásoktól, például számítógép-monitoroktól és TV-készülékektől való távolság legalább 1,5 m legyen. A rádióóra-vétel éjszaka többnyire jobb, mint nappal. Logamatic A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 31

32 9 Általános adatok Almenü behívásához nyomja meg a "kijelzés" gombot (itt: "min. külsö höm."). Addig forgassa a forgatógombot, amíg meg nem jelenik a "tél/nyár időátállítás" almenü. Nyomja meg és tartsa megnyomva a "kijelzés" gombot és forgassa a forgatógombot a kívánt értékig (itt: "rádiós óra"). általános adatok tél/nyár idöátállítás rádiós óra A fölérendelt szintre való visszatéréshez nyomja meg a "vissza" gombot. HASZNÁLATI TUDNIVALÓ Ha nem a "rádiós óra" funkciót választja, akkor az adatvezetékkel összekötött valamennyi szabályozónál kikapcsol a rádióóra-vétel. Ez a BFU/F távvszabályozók rádióóra-jelére és más, rádióóra-vételre alkalmas MEC2 kezelőegységekre is érvényes. Az együttműködő szabályozók valamelyikénél utoljára végrehajtott bevitel érvényes. Nyári/téli időátállítás Beviteli tartomány rádiós óra automatikus kézi Gyári beállítás automatikus 32 Logamatic A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

33 Általános adatok Távállítás A távállítási funkció nyújt lehetőséget arra, hogy szerviz-eszközökkel, pl. a Logamatic távfelügyeleti rendszeren keresztül kívülről lehessen adatokat megadni vagy módosítani. igen = távállítás pl. Logamatic távfelügyeleti rendszeren keresztül lehetséges, nem = távállítás nem lehetséges, a rendszeradatok azonban kiolvashatók és felügyelhetők. Almenü előhívásához nyomja meg a "kijelzés" gombot (itt: "min. külsö höm."). általános adatok min. külsö höm. -10 C Addig forgassa a forgatógombot, amíg meg nem jelenik a "távállítás" almenü. általános adatok távállítás igen Tartsa megnyomva a "kijelzés" gombot és forgassa a forgatógombot a kívánt értékig (itt: "nem"). általános adatok távállítás nem A fölérendelt szintre való visszatéréshez nyomja meg a "vissza" gombot. HASZNÁLATI TUDNIVALÓ Ez a paraméter távfelügyeleti rendszerrel nem állítható, csak a helyszínen állítható be. Távállítás Beviteli tartomány igen nem Gyári beállítás igen Logamatic A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 33

34 9 Általános adatok 9.5 Zavarjelzés kézi kapcsoló Akkor tud egy zavarjelzést kijeleztetni a MEC2 kezelőegység kijelzőjén, ha egy funkciómodul kézi kapcsolója a 3-on áll. Almenü behívásához nyomja meg a "kijelzés" gombot (itt: "min. külsö höm."). általános adatok min. külsö höm. -10 C Addig forgassa a forgatógombot, amíg meg nem jelenik a "Zavarjelzés kézi kapcsoló" almenü. általános adatok Zavarjelzés kézi kapcsoló nem Tartsa megnyomva a "kijelzés" gombot és forgassa a forgatógombot a kívánt értékig (itt: "Zavarjelzés"). általános adatok Zavarjelzés kézi kapcsoló Zavarjelzés A fölérendelt szintre való visszatéréshez nyomja meg a "vissza" gombot. HASZNÁLATI TUDNIVALÓ "Nem" esetén csak egy figyelmeztetés jelenik meg becsukott fedél esetén. "Zavarjelzés" esetén kiegészítőleg egy, a hibajelentésbe történt bejegyzés is megjelenik. Így lehetőség van a Logamatic távfelügyeleti rendszeren keresztül történő automatikus továbbvezetésre. "Gyűjtő-zavarjelzés" esetén még a gyűjtő-zavarjelzés potenciálmentes érintkezőn keresztül történő kiadása is megtörténik, például az FM448 funkciómodul segítségével. Zavarjelzés kézi kapcsoló Beviteli tartomány nem Zavarjelzés gyűjtő-zavarjelzés Gyári beállítás nem 34 Logamatic A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

35 Általános adatok Automatikus karbantartásjelzés Ön automatikus karbantartásjelzést generálhat a MEC2 kezelőegység kijelzőjén a kezelői szinten. Beállíthatja: Karbantartásjelzés dátum szerint. Adja meg a következő karbantartási időpont dátumát ( ). Karbantartás "üzemórák szerint" (csak közvetlen kazánvezérlésű szabályozókban). HASZNÁLATI TUDNIVALÓ Ennél a szabályozókészüléknél nincs lehetőség "üzemórák szerinti" karbantartásjelzésre. Almenü előhívásához nyomja meg a "kijelzés" gombot (itt: "min. külsö höm."). általános adatok min. külsö höm. -10 C Addig forgassa a forgatógombot, amíg meg nem jelenik az "automatikus karbant. jelzés" almenü. általános adatok automatikus karbant. jelzés nem Tartsa megnyomva a "kijelzés" gombot és forgassa a forgatógombot a kívánt értékig (itt: "dátum"). általános adatok automatikus karbant. jelzés dátum Egy kattanásnyit fordítsa el jobbra a forgatógombot. Logamatic A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 35

36 9 Általános adatok általános adatok karbant. jelzés Tartsa megnyomva a "kijelzés" gombot és forgassa a forgatógombot a kívánt értékig (itt: " ") A fölérendelt szintre való visszatéréshez nyomja meg a "vissza" gombot. HASZNÁLATI TUDNIVALÓ A karbantartásjelzés bekerül a hibajelentésbe és a Logamatic távfelügyeleti rendszeren keresztül átvitelre kerülhet. A karbantartásjelzés állapota a "Monitor" menüben kérdezhető le. A karbantartásjelzés a "Reset" menüben törölhető. Automatikus karbantartásjelzés Beviteli tartomány nem üzemórák dátum Gyári beállítás nem 36 Logamatic A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

37 Általános adatok V bemenet Amint bekerül a szabályozóba egy 0 10 V bemenetű modul, a következő maszkok jelennek meg az alábbi táblázatnak megfelelően: Modul Név Hőmérs.függő szab. FM447 Stratégiai modul X FM448 Zavarjelzö modul X Telj.függő szab. FM452 KSE 2 (UBA 1) X X (a CM431 V6.xx verziótól) FM454 KSE 4 (UBA 1) X X (a CM431 V6.xx verziótól) FM456 KSE 2 (EMS) X X (a CM431 V6.xx verziótól) FM457 KSE 4 (EMS) X X (a CM431 V6.xx verziótól) FM458 Stratégiai modul X X (a CM431 V8.xx verziótól) ZM433 Alállomás X HASZNÁLATI TUDNIVALÓ Ebben a dokumentumban csak a hőmérsékletfüggő szabályozást ismertetjük. Almenü előhívásához nyomja meg a "kijelzés" gombot (itt: "min. külsö höm."). általános adatok min. külsö höm. -10 C Addig forgassa a forgatógombot, amíg meg nem jelenik a "0-10 V bemenet" almenü. Nyomja meg és tartsa megnyomva a "kijelzés" gombot és forgassa a forgatógombot a kívánt értékig (itt: "höm.függö szab."). általános adatok 0-10 V bemenet höm.függö szab. Beviteli tartomány 0 10 V bemenet ki hőm.függő szab. Gyári beállítás hőm.függő szab. Logamatic A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 37

38 9 Általános adatok 9.8 Hőmérsékletfüggő szabályozás 0 10 V bemenet Ha a 0 10 V bemenethez hőmérsékletfüggő szabályozást választott, akkor igény esetén a külső 0 10 V bemenet számára illesztheti a kezdő- és a végpontot. Beállíthatja: C-ban a 0 V-hoz tartozó parancsolt értéket ("hőm.függő szab. 0V megfelel") C-ban a 10 V-hoz tartozó parancsolt értéket ("hőm.függő szab. 10V megfelel") Ezekből az értékekből a következő lineáris jelleggörbe adódik: 16. ábra U-kapcsok 3 és 4 x bemeneti feszültség V-ban (gyári beállítás) y parancsolt kazánhőmérséklet C-ban A jelleggörbe kezdeti értékére (bekapcsolási pont) pozitív jelleggörbe esetén 0,6 V van meghatározva, a 16. ábra mutatja a gyári beállítást. Almenü előhívásához nyomja meg a "kijelzés" gombot (itt: "min. külsö höm."). általános adatok min. külsö höm. -10 C Addig forgassa a forgatógombot, amíg meg nem jelenik a "hőm.függő szab. 0V megfelel", ill. "hőm.függő szab. 10V megfelel" almenü. Nyomja meg és tartsa megnyomva a "kijelzés" gombot és forgassa a forgatógombot a kívánt értékig (itt: "5 C"). általános adatok höm.függö szab. 0V megfelel 5 C 38 Logamatic A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.
