1 2013 Safebox - Gsm riasztó rendszer KEZELÉSI UTASITÁS

2 Tartalom Tartalom...2 Kezelési utasítás...4 Technikai paraméterek:...5 Készülék programozása...6 Első lépések...6 Érzékelők párosítása a központtal:...6 A vezetékek helyes csatlakoztatása...7 Jelszócsere...7 Telefonszámok beállítása:...7 Engedélyezett telefonszám lekérése...8 Engedélyezett telefonszám törlése...8 Riasztási SMS szövegének módosítása:...8 Riasztási SMS szövegének lekérése:...8 Zónatulajdonságok beállítása:...8 Zónatulajdonságok gyári alap beállítása...9 Zónatulajdonságok lekérése:...9 Sziréna működési idejének beállítása:...9 Késleltetések beállítása:...9 Értesítések engedélyezése az első telefonszámra, ha másik telefonszám Élesíti/Hatástalanítja a rendszert...9 Visszahívás kérése a központtól...10 AC tápellátás hibájának figyelmeztetése...10 Sziréna visszajelzése Élesítéskor...10 Készülék visszaállítása a gyári helyzetbe:...10 Vezetékes kontaktus megváltoztatása

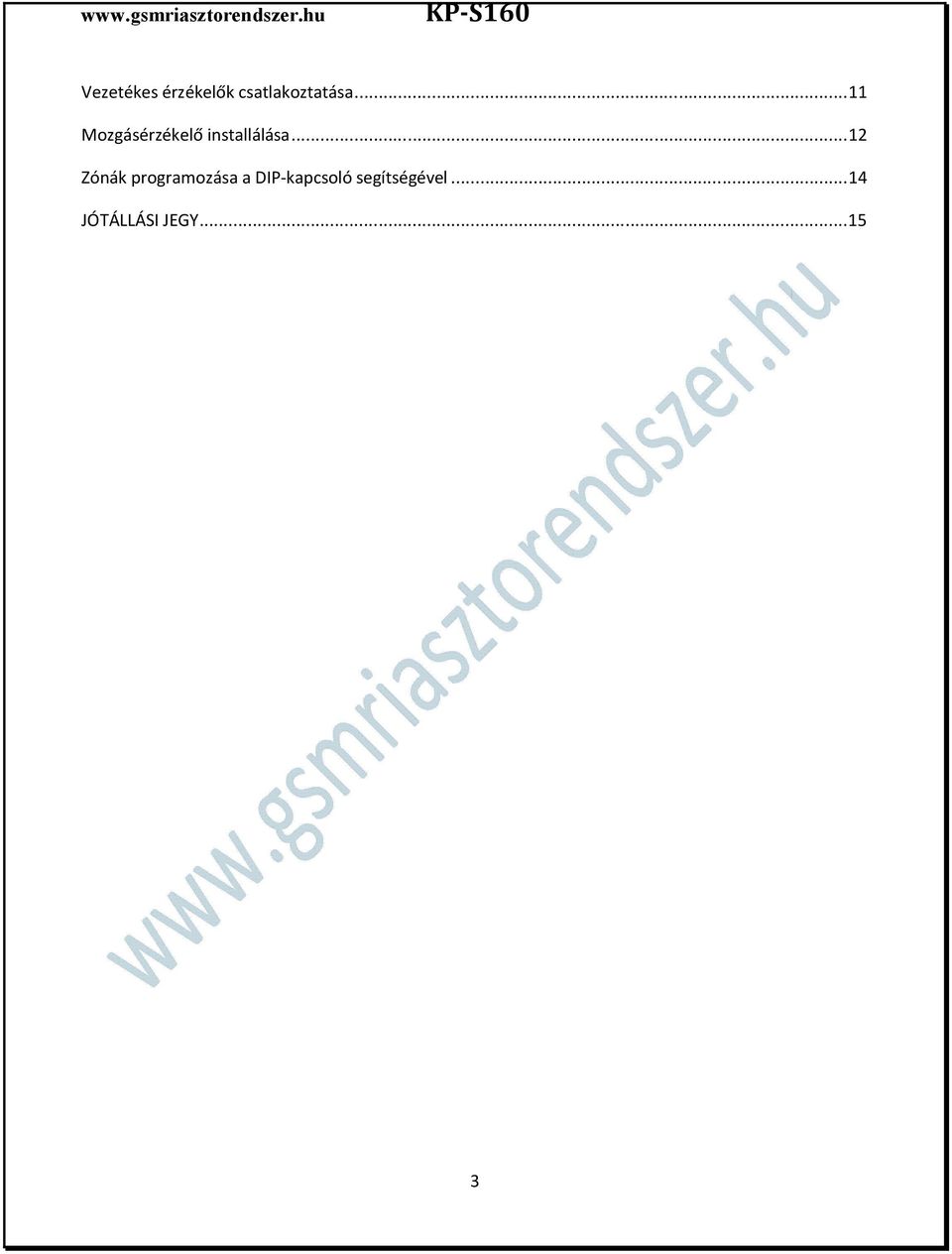

3 Vezetékes érzékelők csatlakoztatása...11 Mozgásérzékelő installálása...12 Zónák programozása a DIP-kapcsoló segítségével...14 JÓTÁLLÁSI JEGY

4 Kezelési utasítás A Safebox támogatja a vezetékes - és vezeték nélküli érzékelőket mint pl.pir mozgás,- nyitás,-füst,-gáz érzékelők,ip kamera,cctv rendszer. Ha bármelyik érzékelő aktiválódik, az érzékelő továbbítja a vezeték nélküli jelet a központi egységnek, ami értesítést küld a felprogramozott telefonszámokra, SMS vagy hívás formájában. Sziréna hang beállítható csendes ill. hallható üzemmódra. Továbbá, a felhasználó belehallgathat a védett helyszínre! A központ támogatja az SMS parancsokat és a hívás általi távvezérlést. Támogatja az Android alkalmazást. Jellemzők GSM frekvencia: 900/1800MHz vagy 950/1900Mhz; Támogatja a teljes és részleges élesítési módokat (House vagy Stay), távirányítóval történő vezérlést, vezeték nélküli és vezetékes érzékelőket, SMS és Hívási parancsok fogadását ; Támogatja az Android Apps és iphone ios apps programok használatát: gyors élesítés, hatástalanítás, állapot lekérdezés, sziréna be-és kikapcsolás, hívásvezérlés, belehallgatási funkció; Támogat 6db felhasználói telefonszámot, az egyes számokat be lehet állítani, mint riasztási SMS vagy hívás fogadásához vagy mindkettőhöz; Támogatja a védett helyszínre történő monitoringot, egy belső érzékeny mikrofon segítségével, Automatikusan elküldi az SMS értesítést vagy tárcsázza az előre beállított számokat riasztás esetén; Tanuló kód segítségével, biztonságos és könnyű, új vezeték nélküli távirányítókat és a vezeték nélküli érzékelőket a központhoz rendelni; Támogatja a 16db vezeték nélküli zónát, egy zónára 1db tanuló kódos, és korlátlan PT2262/2272 fix kódolású érzékelő köthető; Támogatja az 1db vezetékes zónabemenetet (Dry Contact Type) normal zárt (NC) és normal nyitott (NO)állapotot, speciálisan az IP kamera és CCTV-rendszer vagy más vezetékes érzékelő csatlakozásához; Támogatja a programozható zóna attribútumokat. Away (normál), a házban,otthon (Stay), Bejárati zóna, 24 órás hallható zóna, 24 órás csendes zóna, Helyi zóna (Spot), SOS zóna, Ajtócsengő zóna; Az SMS értesítések tartalmazzák az egyes Zónák nevét; A készülékhez 3db távirányító programozható; Támogatja az Élesítés késleltetése funkciót, időt hagyva a terület elhagyására, a késleltetési idő programozható a felhasználó által; Támogatja a Riasztás késleltetése funkciót, elég időt hagyva a hatástalanításra, a késleltetési idő programozható a felhasználó által; Sziréna kimenet ; Feszültség kimaradás vagy hiánya esetén SMS értesítés beállítása. Beépített, újratölthető nagy kapacitású akkumulátor, 8 óra készenléti idővel rendelkezik; Támogatja a biztonsági jelszavak beállítását; 4

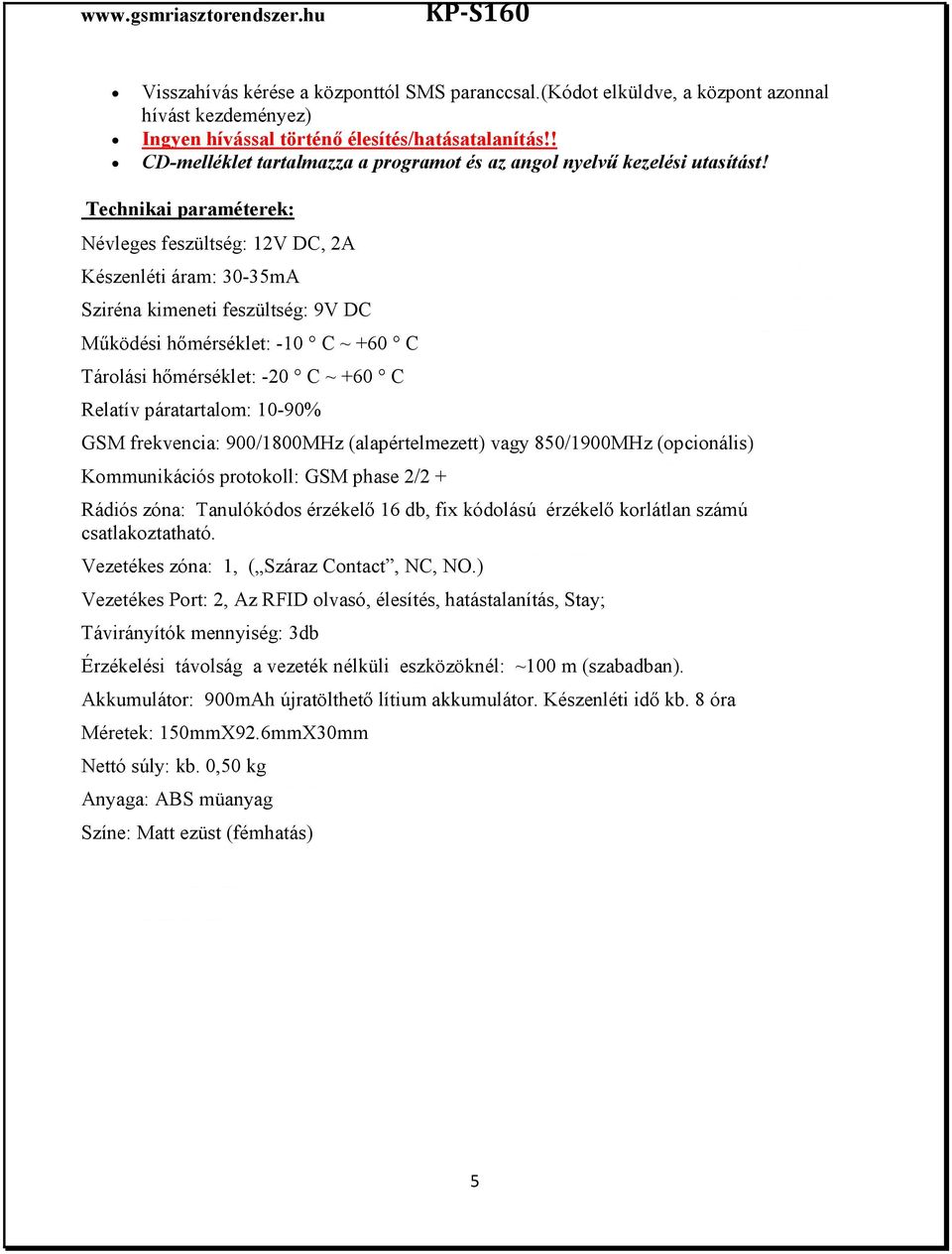

5 Visszahívás kérése a központtól SMS paranccsal.(kódot elküldve, a központ azonnal hívást kezdeményez) Ingyen hívással történő élesítés/hatásatalanítás!! CD-melléklet tartalmazza a programot és az angol nyelvű kezelési utasítást! Technikai paraméterek: Névleges feszültség: 12V DC, 2A Készenléti áram: 30-35mA Sziréna kimeneti feszültség: 9V DC Működési hőmérséklet: -10 C ~ +60 C Tárolási hőmérséklet: -20 C ~ +60 C Relatív páratartalom: 10-90% GSM frekvencia: 900/1800MHz (alapértelmezett) vagy 850/1900MHz (opcionális) Kommunikációs protokoll: GSM phase 2/2 + Rádiós zóna: Tanulókódos érzékelő 16 db, fix kódolású érzékelő korlátlan számú csatlakoztatható. Vezetékes zóna: 1, ( Száraz Contact, NC, NO.) Vezetékes Port: 2, Az RFID olvasó, élesítés, hatástalanítás, Stay; Távirányítók mennyiség: 3db Érzékelési távolság a vezeték nélküli eszközöknél: ~100 m (szabadban). Akkumulátor: 900mAh újratölthető lítium akkumulátor. Készenléti idő kb. 8 óra Méretek: 150mmX92.6mmX30mm Nettó súly: kb. 0,50 kg Anyaga: ABS müanyag Színe: Matt ezüst (fémhatás) 5

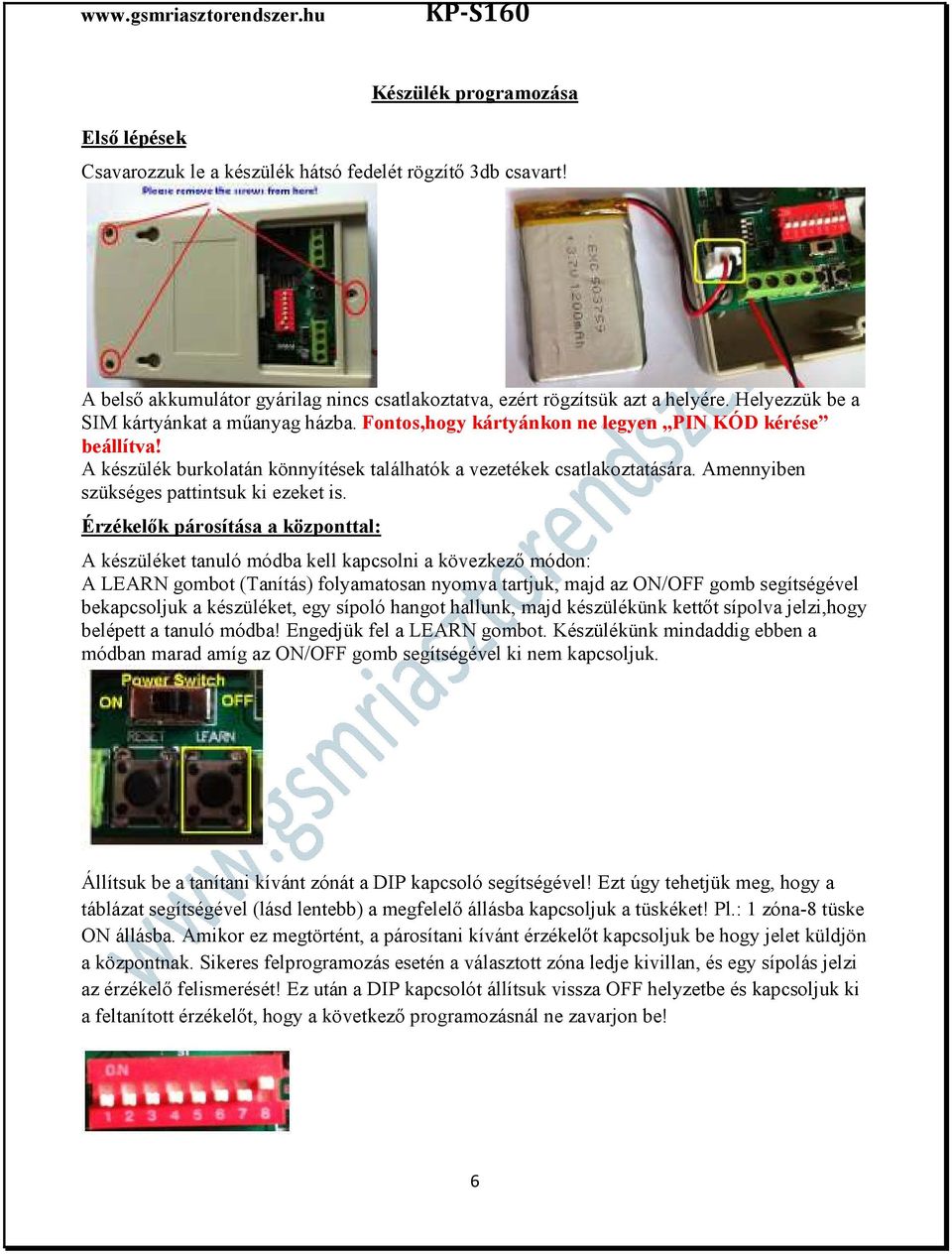

6 Első lépések Készülék programozása Csavarozzuk le a készülék hátsó fedelét rögzítő 3db csavart! A belső akkumulátor gyárilag nincs csatlakoztatva, ezért rögzítsük azt a helyére. Helyezzük be a SIM kártyánkat a műanyag házba. Fontos,hogy kártyánkon ne legyen PIN KÓD kérése beállítva! A készülék burkolatán könnyítések találhatók a vezetékek csatlakoztatására. Amennyiben szükséges pattintsuk ki ezeket is. Érzékelők párosítása a központtal: A készüléket tanuló módba kell kapcsolni a kövezkező módon: A LEARN gombot (Tanítás) folyamatosan nyomva tartjuk, majd az ON/OFF gomb segítségével bekapcsoljuk a készüléket, egy sípoló hangot hallunk, majd készülékünk kettőt sípolva jelzi,hogy belépett a tanuló módba! Engedjük fel a LEARN gombot. Készülékünk mindaddig ebben a módban marad amíg az ON/OFF gomb segítségével ki nem kapcsoljuk. Állítsuk be a tanítani kívánt zónát a DIP kapcsoló segítségével! Ezt úgy tehetjük meg, hogy a táblázat segítségével (lásd lentebb) a megfelelő állásba kapcsoljuk a tüskéket! Pl.: 1 zóna-8 tüske ON állásba. Amikor ez megtörtént, a párosítani kívánt érzékelőt kapcsoljuk be hogy jelet küldjön a központnak. Sikeres felprogramozás esetén a választott zóna ledje kivillan, és egy sípolás jelzi az érzékelő felismerését! Ez után a DIP kapcsolót állítsuk vissza OFF helyzetbe és kapcsoljuk ki a feltanított érzékelőt, hogy a következő programozásnál ne zavarjon be! 6

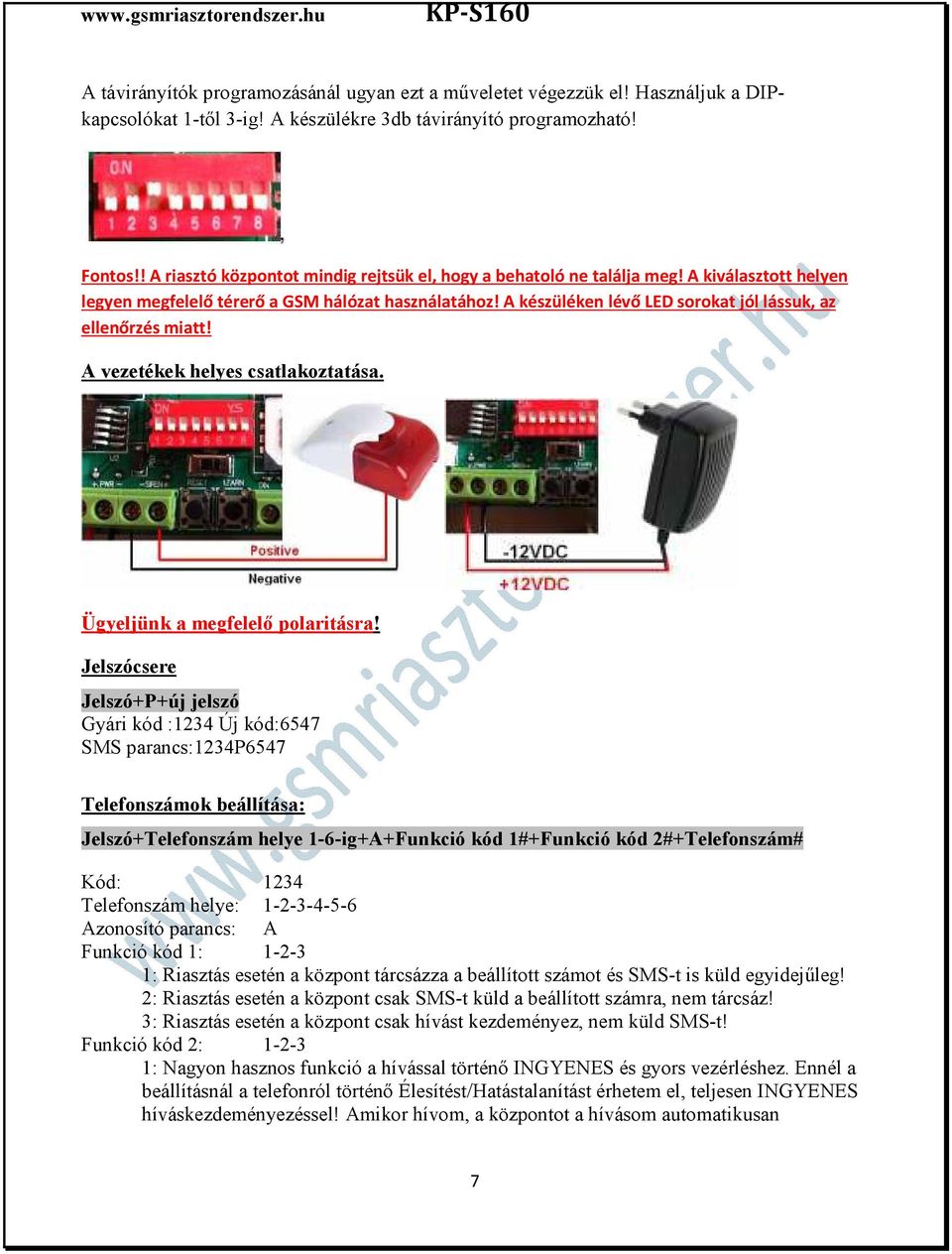

7 A távirányítók programozásánál ugyan ezt a műveletet végezzük el! Használjuk a DIPkapcsolókat 1-től 3-ig! A készülékre 3db távirányító programozható! Fontos!! A riasztó központot mindig rejtsük el, hogy a behatoló ne találja meg! A kiválasztott helyen legyen megfelelő térerő a GSM hálózat használatához! A készüléken lévő LED sorokat jól lássuk, az ellenőrzés miatt! A vezetékek helyes csatlakoztatása. Ügyeljünk a megfelelő polaritásra! Jelszócsere Jelszó+P+új jelszó Gyári kód :1234 Új kód:6547 SMS parancs:1234p6547 Telefonszámok beállítása: Jelszó+Telefonszám helye 1-6-ig+A+Funkció kód 1#+Funkció kód 2#+Telefonszám# Kód: 1234 Telefonszám helye: Azonosító parancs: A Funkció kód 1: : Riasztás esetén a központ tárcsázza a beállított számot és SMS-t is küld egyidejűleg! 2: Riasztás esetén a központ csak SMS-t küld a beállított számra, nem tárcsáz! 3: Riasztás esetén a központ csak hívást kezdeményez, nem küld SMS-t! Funkció kód 2: : Nagyon hasznos funkció a hívással történő INGYENES és gyors vezérléshez. Ennél a beállításnál a telefonról történő Élesítést/Hatástalanítást érhetem el, teljesen INGYENES híváskezdeményezéssel! Amikor hívom, a központot a hívásom automatikusan 7

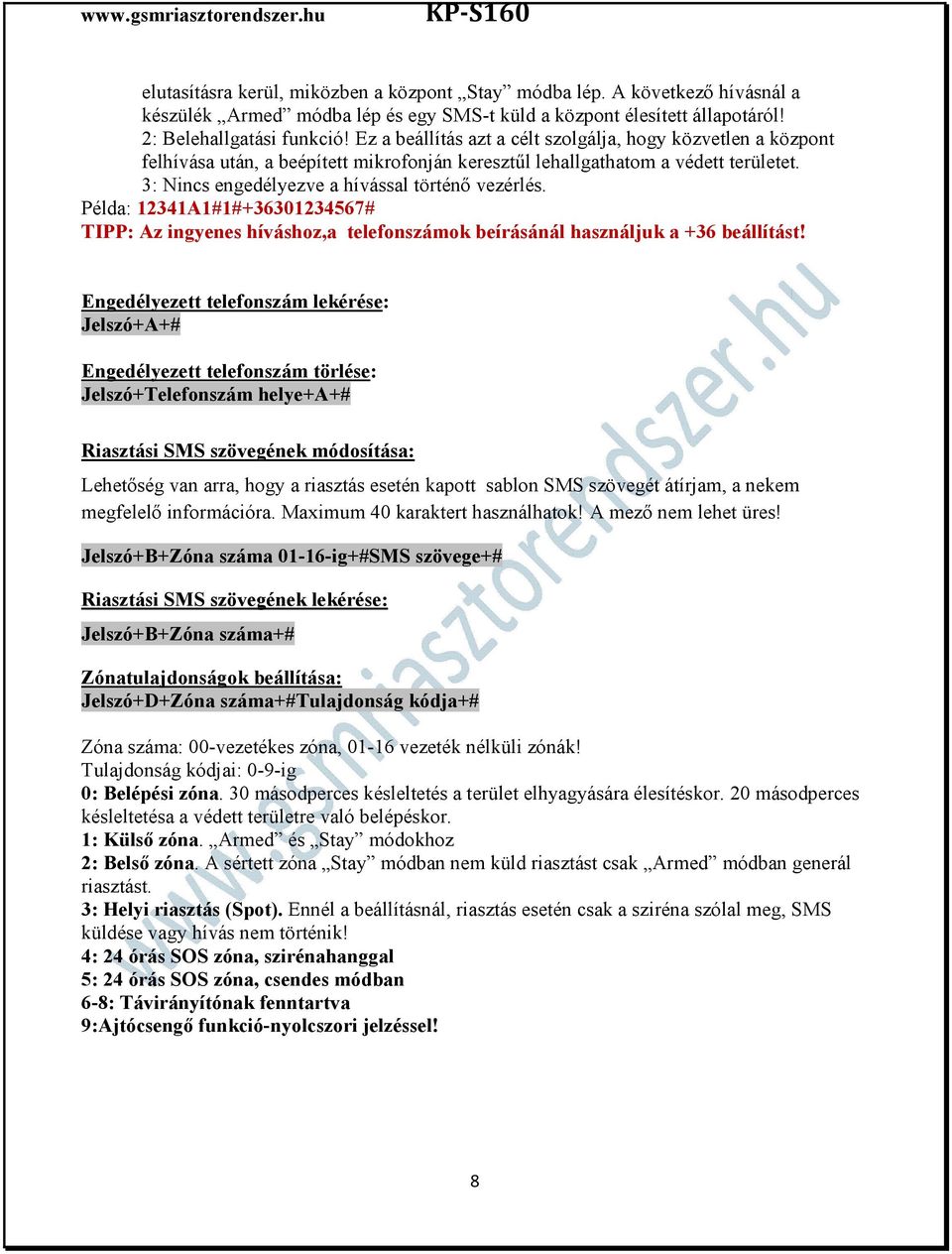

8 elutasításra kerül, miközben a központ Stay módba lép. A következő hívásnál a készülék Armed módba lép és egy SMS-t küld a központ élesített állapotáról! 2: Belehallgatási funkció! Ez a beállítás azt a célt szolgálja, hogy közvetlen a központ felhívása után, a beépített mikrofonján keresztűl lehallgathatom a védett területet. 3: Nincs engedélyezve a hívással történő vezérlés. Példa: 12341A1#1# # TIPP: Az ingyenes híváshoz,a telefonszámok beírásánál használjuk a +36 beállítást! Engedélyezett telefonszám lekérése: Jelszó+A+# Engedélyezett telefonszám törlése: Jelszó+Telefonszám helye+a+# Riasztási SMS szövegének módosítása: Lehetőség van arra, hogy a riasztás esetén kapott sablon SMS szövegét átírjam, a nekem megfelelő információra. Maximum 40 karaktert használhatok! A mező nem lehet üres! Jelszó+B+Zóna száma ig+#SMS szövege+# Riasztási SMS szövegének lekérése: Jelszó+B+Zóna száma+# Zónatulajdonságok beállítása: Jelszó+D+Zóna száma+#tulajdonság kódja+# Zóna száma: 00-vezetékes zóna, vezeték nélküli zónák! Tulajdonság kódjai: 0-9-ig 0: Belépési zóna. 30 másodperces késleltetés a terület elhyagyására élesítéskor. 20 másodperces késleltetésa a védett területre való belépéskor. 1: Külső zóna. Armed és Stay módokhoz 2: Belső zóna. A sértett zóna Stay módban nem küld riasztást csak Armed módban generál riasztást. 3: Helyi riasztás (Spot). Ennél a beállításnál, riasztás esetén csak a sziréna szólal meg, SMS küldése vagy hívás nem történik! 4: 24 órás SOS zóna, szirénahanggal 5: 24 órás SOS zóna, csendes módban 6-8: Távirányítónak fenntartva 9:Ajtócsengő funkció-nyolcszori jelzéssel! 8

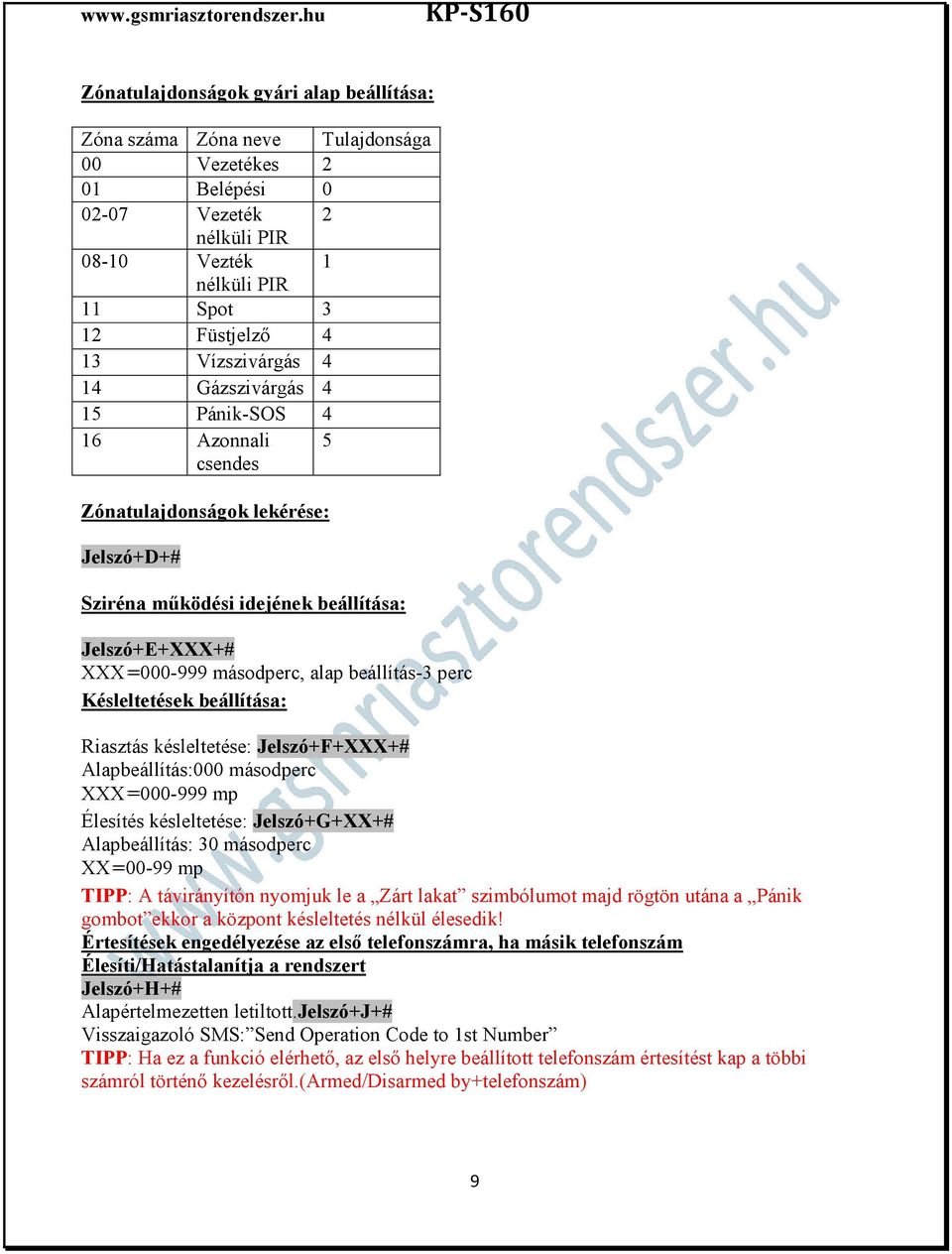

9 Zónatulajdonságok gyári alap beállítása: Zóna száma Zóna neve Tulajdonsága 00 Vezetékes 2 01 Belépési Vezeték 2 nélküli PIR Vezték 1 nélküli PIR 11 Spot 3 12 Füstjelző 4 13 Vízszivárgás 4 14 Gázszivárgás 4 15 Pánik-SOS 4 16 Azonnali csendes 5 Zónatulajdonságok lekérése: Jelszó+D+# Sziréna működési idejének beállítása: Jelszó+E+XXX+# XXX másodperc, alap beállítás-3 perc Késleltetések beállítása: Riasztás késleltetése: Jelszó+F+XXX+# Alapbeállítás:000 másodperc XXX mp Élesítés késleltetése: Jelszó+G+XX+# Alapbeállítás: 30 másodperc XX mp TIPP: A távirányítón nyomjuk le a Zárt lakat szimbólumot majd rögtön utána a Pánik gombot ekkor a központ késleltetés nélkül élesedik! Értesítések engedélyezése az első telefonszámra, ha másik telefonszám Élesíti/Hatástalanítja a rendszert Jelszó+H+# Alapértelmezetten letiltott.jelszó+j+# Visszaigazoló SMS: Send Operation Code to 1st Number TIPP: Ha ez a funkció elérhető, az első helyre beállított telefonszám értesítést kap a többi számról történő kezelésről.(armed/disarmed by+telefonszám) 9

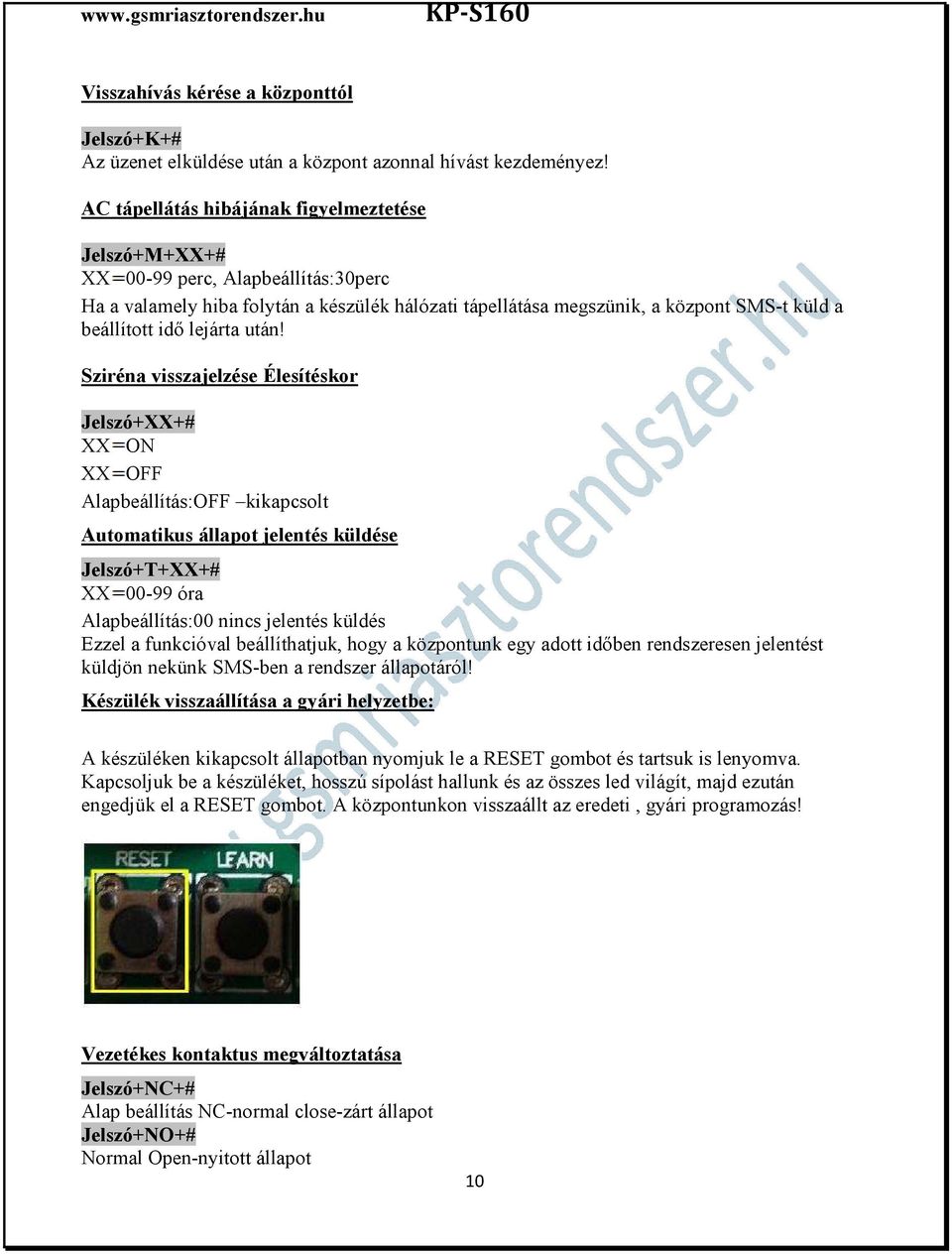

10 Visszahívás kérése a központtól Jelszó+K+# Az üzenet elküldése után a központ azonnal hívást kezdeményez! AC tápellátás hibájának figyelmeztetése Jelszó+M+XX+# XX perc, Alapbeállítás:30perc Ha a valamely hiba folytán a készülék hálózati tápellátása megszünik, a központ SMS-t küld a beállított idő lejárta után! Sziréna visszajelzése Élesítéskor Jelszó+XX+# XX ON XX OFF Alapbeállítás:OFF kikapcsolt Automatikus állapot jelentés küldése Jelszó+T+XX+# XX óra Alapbeállítás:00 nincs jelentés küldés Ezzel a funkcióval beállíthatjuk, hogy a központunk egy adott időben rendszeresen jelentést küldjön nekünk SMS-ben a rendszer állapotáról! Készülék visszaállítása a gyári helyzetbe: A készüléken kikapcsolt állapotban nyomjuk le a RESET gombot és tartsuk is lenyomva. Kapcsoljuk be a készüléket, hosszú sípolást hallunk és az összes led világít, majd ezután engedjük el a RESET gombot. A központunkon visszaállt az eredeti, gyári programozás! Vezetékes kontaktus megváltoztatása Jelszó+NC+# Alap beállítás NC-normal close-zárt állapot Jelszó+NO+# Normal Open-nyitott állapot 10

11 Vezetékes érzékelők csatlakoztatása 11

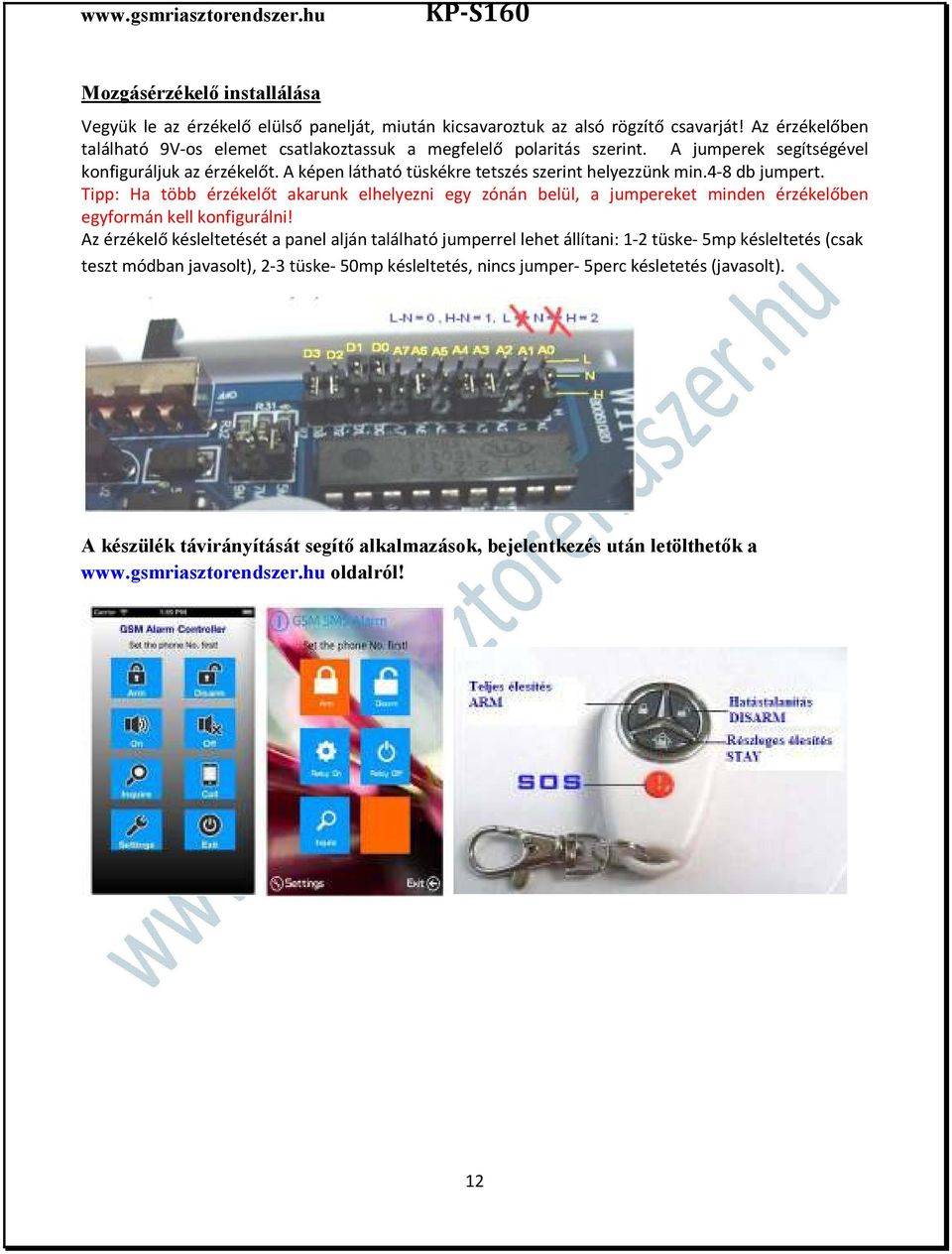

12 Mozgásérzékelő installálása Vegyük le az érzékelő elülső panelját, miután kicsavaroztuk az alsó rögzítő csavarját! Az érzékelőben található 9V-os elemet csatlakoztassuk a megfelelő polaritás szerint. A jumperek segítségével konfiguráljuk az érzékelőt. A képen látható tüskékre tetszés szerint helyezzünk min.4-8 db jumpert. Tipp: Ha több érzékelőt akarunk elhelyezni egy zónán belül, a jumpereket minden érzékelőben egyformán kell konfigurálni! Az érzékelő késleltetését a panel alján található jumperrel lehet állítani: 1-2 tüske- 5mp késleltetés (csak teszt módban javasolt), 2-3 tüske- 50mp késleltetés, nincs jumper- 5perc késletetés (javasolt). A készülék távirányítását segítő alkalmazások, bejelentkezés után letölthetők a oldalról! 12

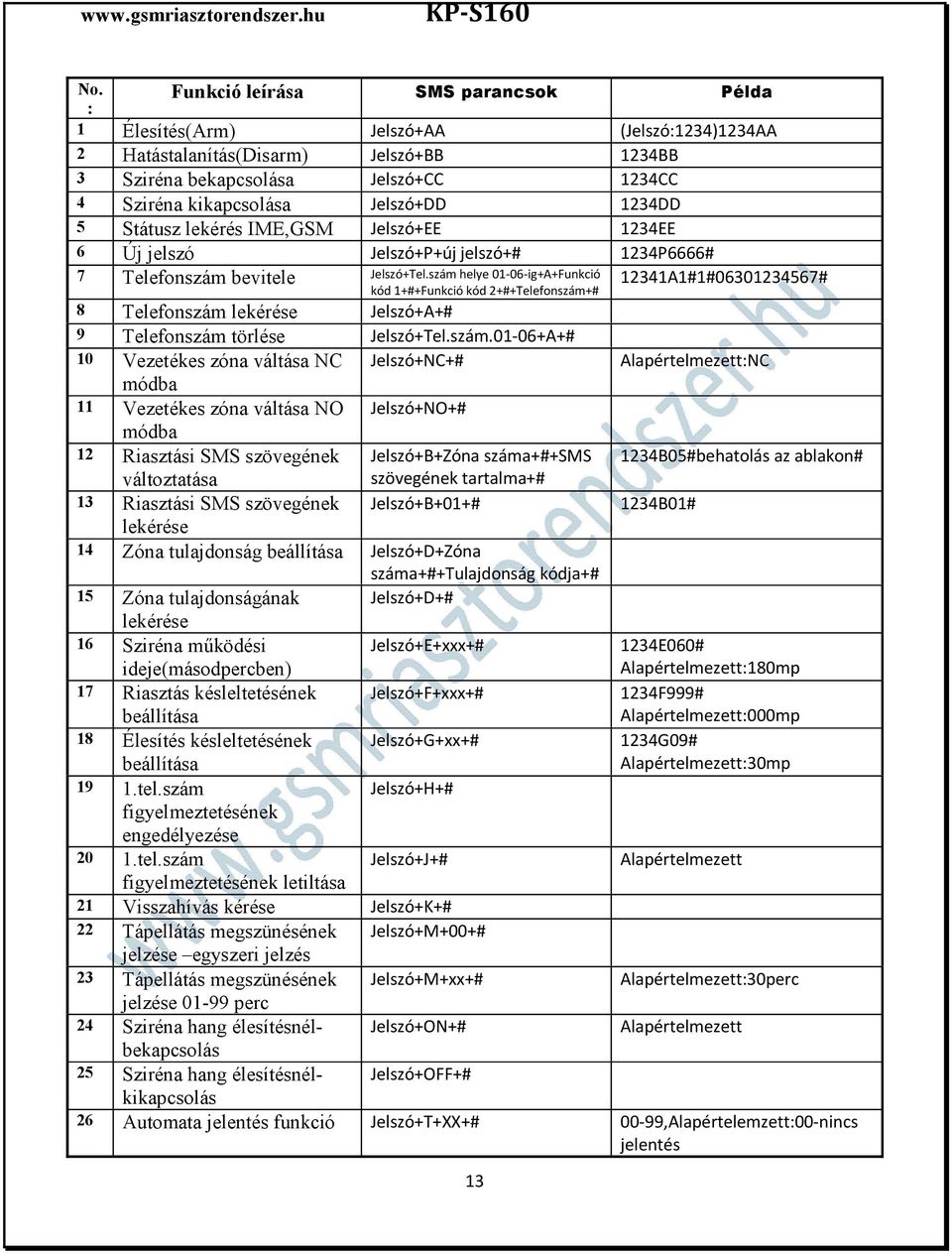

13 No. : Funkció leírása SMS parancsok Példa 1 Élesítés(Arm) Jelszó+AA (Jelszó:1234)1234AA 2 Hatástalanítás(Disarm) Jelszó+BB 1234BB 3 Sziréna bekapcsolása Jelszó+CC 1234CC 4 Sziréna kikapcsolása Jelszó+DD 1234DD 5 Státusz lekérés IME,GSM Jelszó+EE 1234EE 6 Új jelszó Jelszó+P+új jelszó+# 1234P6666# 7 Telefonszám bevitele Jelszó+Tel.szám helye ig+A+Funkció kód 1+#+Funkció kód 2+#+Telefonszám+# 12341A1#1# # 8 Telefonszám lekérése Jelszó+A+# 9 Telefonszám törlése Jelszó+Tel.szám A+# 10 Vezetékes zóna váltása NC Jelszó+NC+# Alapértelmezett:NC módba 11 Vezetékes zóna váltása NO Jelszó+NO+# módba 12 Riasztási SMS szövegének Jelszó+B+Zóna száma+#+sms 1234B05#behatolás az ablakon# változtatása szövegének tartalma+# 13 Riasztási SMS szövegének Jelszó+B+01+# 1234B01# lekérése 14 Zóna tulajdonság beállítása Jelszó+D+Zóna száma+#+tulajdonság kódja+# 15 Zóna tulajdonságának Jelszó+D+# lekérése 16 Sziréna működési ideje(másodpercben) Jelszó+E+xxx+# 1234E060# Alapértelmezett:180mp 17 Riasztás késleltetésének beállítása Jelszó+F+xxx+# 1234F999# Alapértelmezett:000mp 18 Élesítés késleltetésének beállítása Jelszó+G+xx+# 1234G09# Alapértelmezett:30mp 19 1.tel.szám Jelszó+H+# figyelmeztetésének engedélyezése 20 1.tel.szám Jelszó+J+# Alapértelmezett figyelmeztetésének letiltása 21 Visszahívás kérése Jelszó+K+# 22 Tápellátás megszünésének Jelszó+M+00+# jelzése egyszeri jelzés 23 Tápellátás megszünésének Jelszó+M+xx+# Alapértelmezett:30perc jelzése perc 24 Sziréna hang élesítésnélbekapcsolás Jelszó+ON+# Alapértelmezett 25 Sziréna hang élesítésnélkikapcsolás Jelszó+OFF+# 26 Automata jelentés funkció Jelszó+T+XX+# 00-99,Alapértelemzett:00-nincs jelentés 13

14 Zónák programozása a DIP-kapcsoló segítségével Távirányító DIP02 DIP Zóna száma DIP kapcsoló4 DIP kapcsoló5 DIP kapcsoló6 DIP kapcsoló7 DIP kapcsoló A készüléket mindig a rendeltetésének megfelelően használjuk! A nem rendeltetésszerű használatból eredő hibákért, sérülésekért cégünk nem vállal felelősséget! A készüléket, a kezelési utasításokat betartva, az arra megfelelő személy telepítse! 14
