1 Részletes ismertetô CAD integráció

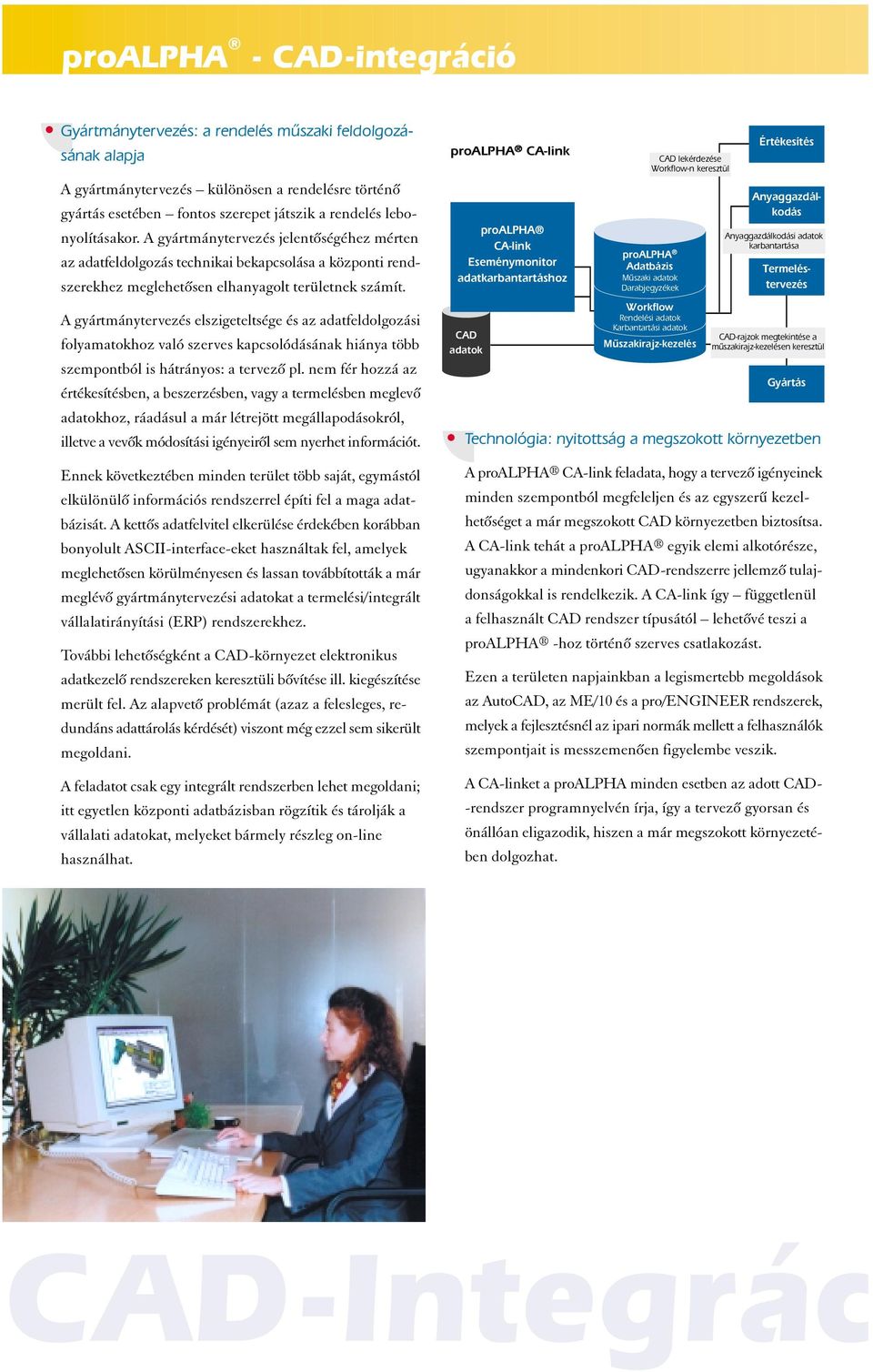

2 proalpha - CAD-integráció Gyártmánytervezés: a rendelés mûszaki feldolgozásának alapja A gyártmánytervezés különösen a rendelésre történô gyártás esetében fontos szerepet játszik a rendelés lebonyolításakor. A gyártmánytervezés jelentôségéhez mérten az adatfeldolgozás technikai bekapcsolása a központi rendszerekhez meglehetôsen elhanyagolt területnek számít. A gyártmánytervezés elszigeteltsége és az adatfeldolgozási folyamatokhoz való szerves kapcsolódásának hiánya több szempontból is hátrányos: a tervezô pl. nem fér hozzá az értékesítésben, a beszerzésben, vagy a termelésben meglevô adatokhoz, ráadásul a már létrejött megállapodásokról, illetve a vevôk módosítási igényeirôl sem nyerhet információt. Ennek következtében minden terület több saját, egymástól elkülönülô információs rendszerrel építi fel a maga adatbázisát. A kettôs adatfelvitel elkerülése érdekében korábban bonyolult ASCII-interface-eket használtak fel, amelyek meglehetôsen körülményesen és lassan továbbították a már meglévô gyártmánytervezési adatokat a termelési/integrált vállalatirányítási (ERP) rendszerekhez. További lehetôségként a CAD-környezet elektronikus adatkezelô rendszereken keresztüli bôvítése ill. kiegészítése merült fel. Az alapvetô problémát (azaz a felesleges, redundáns adattárolás kérdését) viszont még ezzel sem sikerült megoldani. A feladatot csak egy integrált rendszerben lehet megoldani; itt egyetlen központi adatbázisban rögzítik és tárolják a vállalati adatokat, melyeket bármely részleg on-line használhat. proalpha CA-link proalpha CA-link Eseménymonitor adatkarbantartáshoz CAD adatok CAD lekérdezése Workflow-n keresztül proalpha Adatbázis Mûszaki adatok jegyzékek Workflow Rendelési adatok Karbantartási adatok Mûszakirajz-kezelés Értékesítés Anyaggazdálkodási adatok karbantartása Anyaggazdálkodás Termeléstervezés CAD-rajzok megtekintése a mûszakirajz-kezelésen keresztül Gyártás Technológia: nyitottság a megszokott környezetben A proalpha CA-link feladata, hogy a tervezô igényeinek minden szempontból megfeleljen és az egyszerû kezelhetôséget a már megszokott CAD környezetben biztosítsa. A CA-link tehát a proalpha egyik elemi alkotórésze, ugyanakkor a mindenkori CAD-rendszerre jellemzô tulajdonságokkal is rendelkezik. A CA-link így függetlenül a felhasznált CAD rendszer típusától lehetôvé teszi a proalpha -hoz történô szerves csatlakozást. Ezen a területen napjainkban a legismertebb megoldások az AutoCAD, az ME/10 és a pro/engineer rendszerek, melyek a fejlesztésnél az ipari normák mellett a felhasználók szempontjait is messzemenôen figyelembe veszik. A CA-linket a proalpha minden esetben az adott CAD- -rendszer programnyelvén írja, így a tervezô gyorsan és önállóan eligazodik, hiszen a már megszokott környezetében dolgozhat. CAD-Integrác

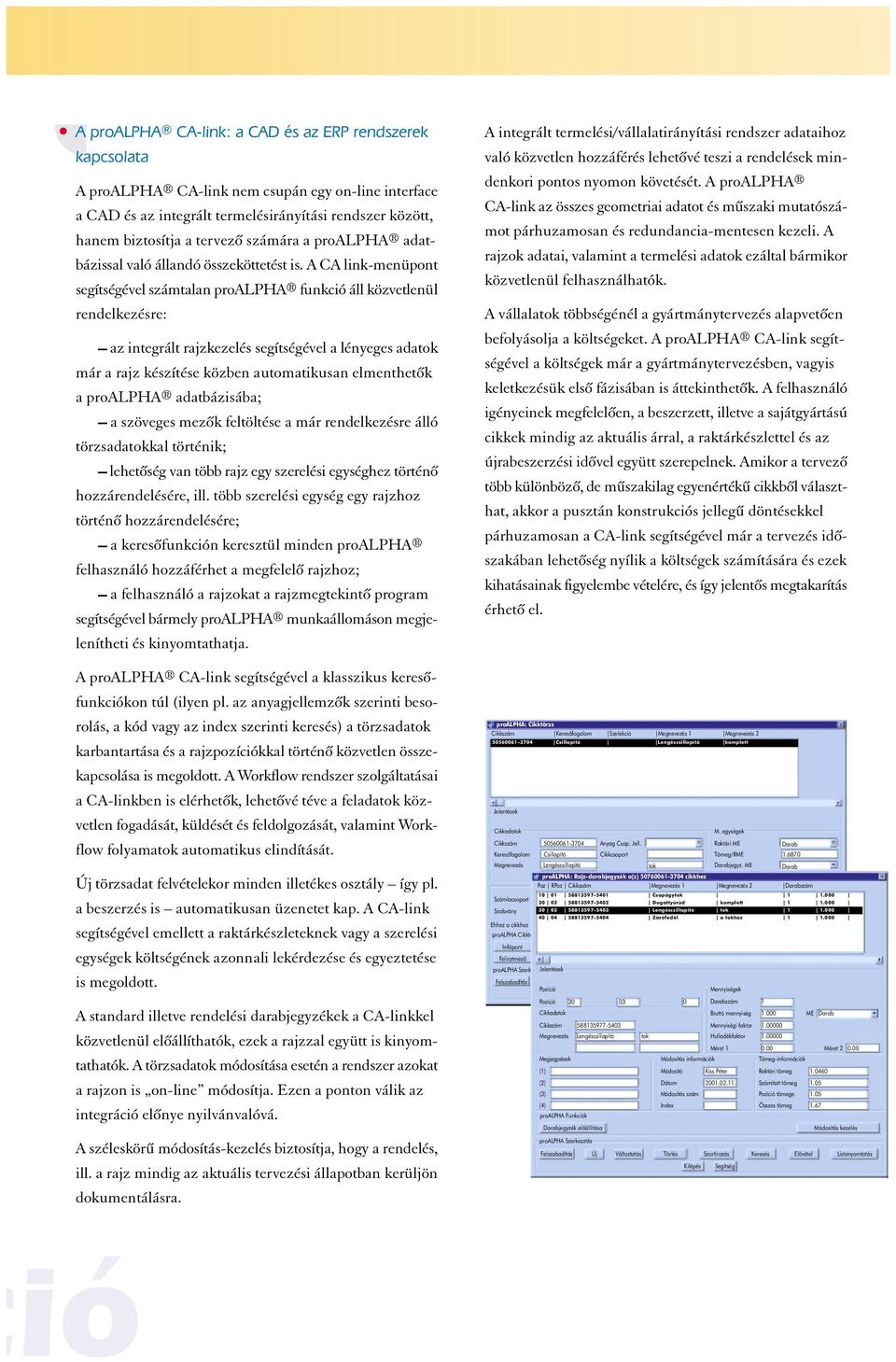

3 A proalpha CA-link: a CAD és az ERP rendszerek kapcsolata A proalpha CA-link nem csupán egy on-line interface a CAD és az integrált termelésirányítási rendszer között, hanem biztosítja a tervezô számára a proalpha adatbázissal való állandó összeköttetést is. A CA link-menüpont segítségével számtalan proalpha funkció áll közvetlenül rendelkezésre: az integrált rajzkezelés segítségével a lényeges adatok már a rajz készítése közben automatikusan elmenthetôk a proalpha adatbázisába; a szöveges mezôk feltöltése a már rendelkezésre álló törzsadatokkal történik; lehetôség van több rajz egy szerelési egységhez történô hozzárendelésére, ill. több szerelési egység egy rajzhoz történô hozzárendelésére; a keresôfunkción keresztül minden proalpha felhasználó hozzáférhet a megfelelô rajzhoz; a felhasználó a rajzokat a rajzmegtekintô program segítségével bármely proalpha munkaállomáson megjelenítheti és kinyomtathatja. A proalpha CA-link segítségével a klasszikus keresôfunkciókon túl (ilyen pl. az anyagjellemzôk szerinti besorolás, a kód vagy az index szerinti keresés) a törzsadatok karbantartása és a rajzpozíciókkal történô közvetlen összekapcsolása is megoldott. A Workflow rendszer szolgáltatásai a CA-linkben is elérhetôk, lehetôvé téve a feladatok közvetlen fogadását, küldését és feldolgozását, valamint Workflow folyamatok automatikus elindítását. Új törzsadat felvételekor minden illetékes osztály így pl. a beszerzés is automatikusan üzenetet kap. A CA-link segítségével emellett a raktárkészleteknek vagy a szerelési egységek költségének azonnali lekérdezése és egyeztetése is megoldott. A standard illetve rendelési darabjegyzékek a CA-linkkel közvetlenül elôállíthatók, ezek a rajzzal együtt is kinyomtathatók. A törzsadatok módosítása esetén a rendszer azokat a rajzon is on-line módosítja. Ezen a ponton válik az integráció elônye nyilvánvalóvá. A széleskörû módosítás-kezelés biztosítja, hogy a rendelés, ill. a rajz mindig az aktuális tervezési állapotban kerüljön dokumentálásra. A integrált termelési/vállalatirányítási rendszer adataihoz való közvetlen hozzáférés lehetôvé teszi a rendelések mindenkori pontos nyomon követését. A proalpha CA-link az összes geometriai adatot és mûszaki mutatószámot párhuzamosan és redundancia-mentesen kezeli. A rajzok adatai, valamint a termelési adatok ezáltal bármikor közvetlenül felhasználhatók. A vállalatok többségénél a gyártmánytervezés alapvetôen befolyásolja a költségeket. A proalpha CA-link segítségével a költségek már a gyártmánytervezésben, vagyis keletkezésük elsô fázisában is áttekinthetôk. A felhasználó igényeinek megfelelôen, a beszerzett, illetve a sajátgyártású cikkek mindig az aktuális árral, a raktárkészlettel és az újrabeszerzési idôvel együtt szerepelnek. Amikor a tervezô több különbözô, de mûszakilag egyenértékû cikkbôl választhat, akkor a pusztán konstrukciós jellegû döntésekkel párhuzamosan a CA-link segítségével már a tervezés idôszakában lehetôség nyílik a költségek számítására és ezek kihatásainak figyelembe vételére, és így jelentôs megtakarítás érhetô el. proalpha: Cikktörzs Cikkszám Keresôfogalom Szelekció Megnevezés 1 Megnevezés Jelentések Cikkadatok Cikkszám Keresôfogalom Megnevezés M. egységek Anyag Csop. Jell. Raktári ME Csillapító Cikkcsoport Tömeg/RME Lengéscsillapító tok jegyz. ME proalpha: Rajz-darabjegyzék a(z) cikkhez Átszámítás Poz RPoz Cikkszám Megnevezés 1 Megnevezés Csapágytok Számlacsoport Ker. Áru Cikkfajta Beszerzett Felhasználás e,n,s Dugattyúrúd komplett Szabvány Elosztó Lengéscsillapító Normálcikk Variánsfajta tok Zárófedél a tokhoz Ehhez a cikkhez 1 zárolási ok tartozik Részletek proalpha Cikktörzs funkciók Infópont Csillapító Anyag Csop. Jell. szerkesztése Lengéscsillapító Hozzárendelt rajzok komplett Felhasználás Feliratmezô Módosítástörténet Hozzárendelt darabjegyzék Nyitott feladatok Készletek proalpha Szerkesztés Jelentések Felszabadítás Új Változtatás Törlés Szortírozás Keresés Elôvétel Listanyomtatás Pozíció Mennyiségek Kilépés Segítség Pozíció szám 1 Cikkadatok Bruttó mennyiség ME Cikkszám Mennyiségi faktor Megnevezés Lengéscsillapító tok Hulladékfaktor Méret Méret Megjegyzések (1) (2) (3) (4) proalpha Funkciók jegyzék elôállítása proalpha Szerkesztés Módosítás információk Módosító Kiss Péter Dátum Módosítás szám Index szám Tömeg-információk Raktári tömeg Számított tömeg Pozíció tömege Összes tömeg Felszabadítás Új Változtatás Törlés Szortírozás Keresés Elôvétel Kilépés Segítség Árak Módosítás kezelés Listanyomtatás ió

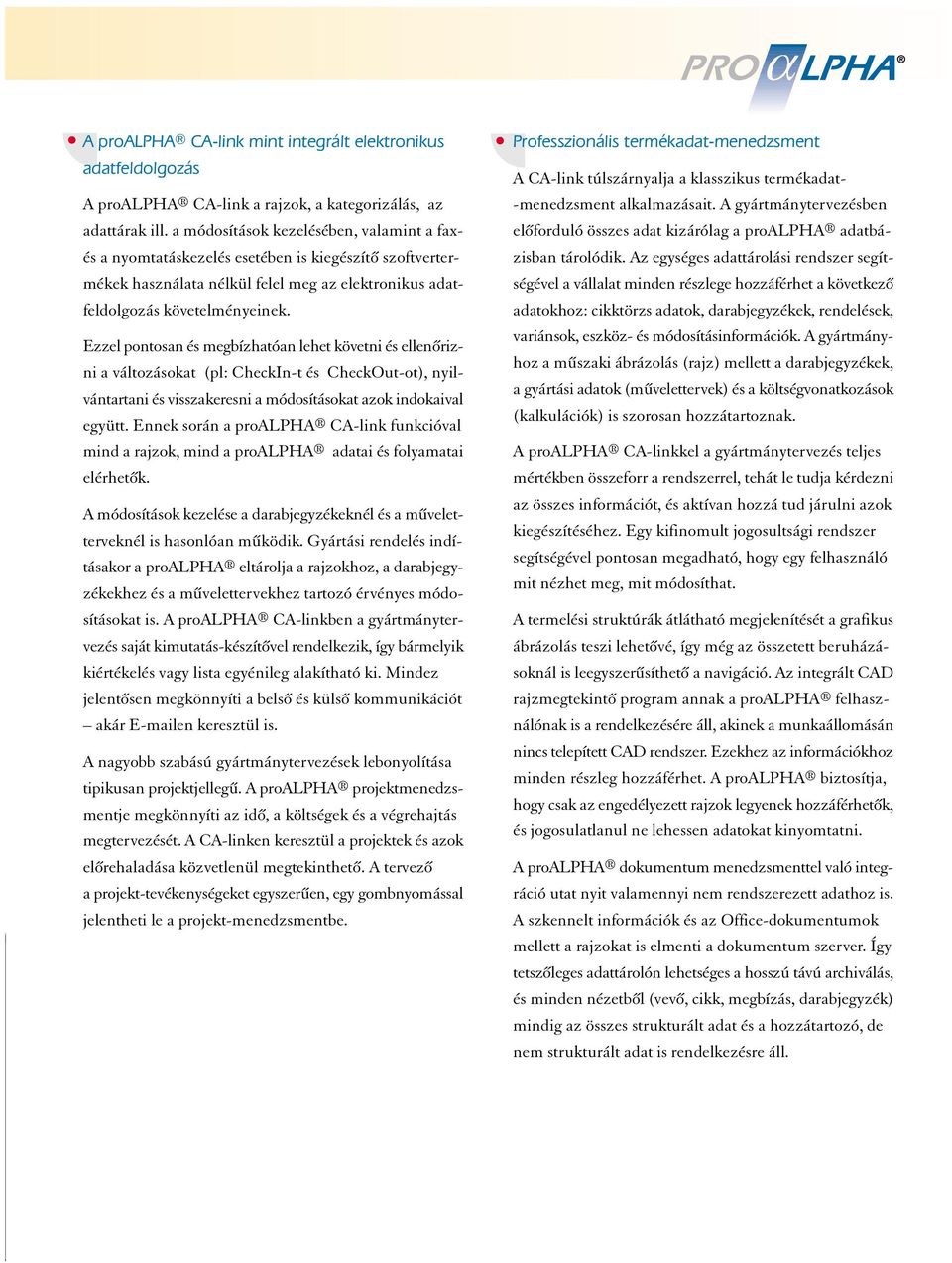

4 A proalpha CA-link mint integrált elektronikus adatfeldolgozás A proalpha CA-link a rajzok, a kategorizálás, az adattárak ill. a módosítások kezelésében, valamint a faxés a nyomtatáskezelés esetében is kiegészítô szoftvertermékek használata nélkül felel meg az elektronikus adatfeldolgozás követelményeinek. Ezzel pontosan és megbízhatóan lehet követni és ellenôrizni a változásokat (pl: CheckIn-t és CheckOut-ot), nyilvántartani és visszakeresni a módosításokat azok indokaival együtt. Ennek során a proalpha CA-link funkcióval mind a rajzok, mind a proalpha adatai és folyamatai elérhetôk. A módosítások kezelése a darabjegyzékeknél és a mûveletterveknél is hasonlóan mûködik. Gyártási rendelés indításakor a proalpha eltárolja a rajzokhoz, a darabjegyzékekhez és a mûvelettervekhez tartozó érvényes módosításokat is. A proalpha CA-linkben a gyártmánytervezés saját kimutatás-készítôvel rendelkezik, így bármelyik kiértékelés vagy lista egyénileg alakítható ki. Mindez jelentôsen megkönnyíti a belsô és külsô kommunikációt akár en keresztül is. A nagyobb szabású gyártmánytervezések lebonyolítása tipikusan projektjellegû. A proalpha projektmenedzsmentje megkönnyíti az idô, a költségek és a végrehajtás megtervezését. A CA-linken keresztül a projektek és azok elôrehaladása közvetlenül megtekinthetô. A tervezô a projekt-tevékenységeket egyszerûen, egy gombnyomással jelentheti le a projekt-menedzsmentbe. Professzionális termékadat-menedzsment A CA-link túlszárnyalja a klasszikus termékadat- -menedzsment alkalmazásait. A gyártmánytervezésben elôforduló összes adat kizárólag a proalpha adatbázisban tárolódik. Az egységes adattárolási rendszer segítségével a vállalat minden részlege hozzáférhet a következô adatokhoz: cikktörzs adatok, darabjegyzékek, rendelések, variánsok, eszköz- és módosításinformációk. A gyártmányhoz a mûszaki ábrázolás (rajz) mellett a darabjegyzékek, a gyártási adatok (mûvelettervek) és a költségvonatkozások (kalkulációk) is szorosan hozzátartoznak. A proalpha CA-linkkel a gyártmánytervezés teljes mértékben összeforr a rendszerrel, tehát le tudja kérdezni az összes információt, és aktívan hozzá tud járulni azok kiegészítéséhez. Egy kifinomult jogosultsági rendszer segítségével pontosan megadható, hogy egy felhasználó mit nézhet meg, mit módosíthat. A termelési struktúrák átlátható megjelenítését a grafikus ábrázolás teszi lehetôvé, így még az összetett beruházásoknál is leegyszerûsíthetô a navigáció. Az integrált CAD rajzmegtekintô program annak a proalpha felhasználónak is a rendelkezésére áll, akinek a munkaállomásán nincs telepített CAD rendszer. Ezekhez az információkhoz minden részleg hozzáférhet. A proalpha biztosítja, hogy csak az engedélyezett rajzok legyenek hozzáférhetôk, és jogosulatlanul ne lehessen adatokat kinyomtatni. A proalpha dokumentum menedzsmenttel való integráció utat nyit valamennyi nem rendszerezett adathoz is. A szkennelt információk és az Office-dokumentumok mellett a rajzokat is elmenti a dokumentum szerver. Így tetszôleges adattárolón lehetséges a hosszú távú archiválás, és minden nézetbôl (vevô, cikk, megbízás, darabjegyzék) mindig az összes strukturált adat és a hozzátartozó, de nem strukturált adat is rendelkezésre áll.

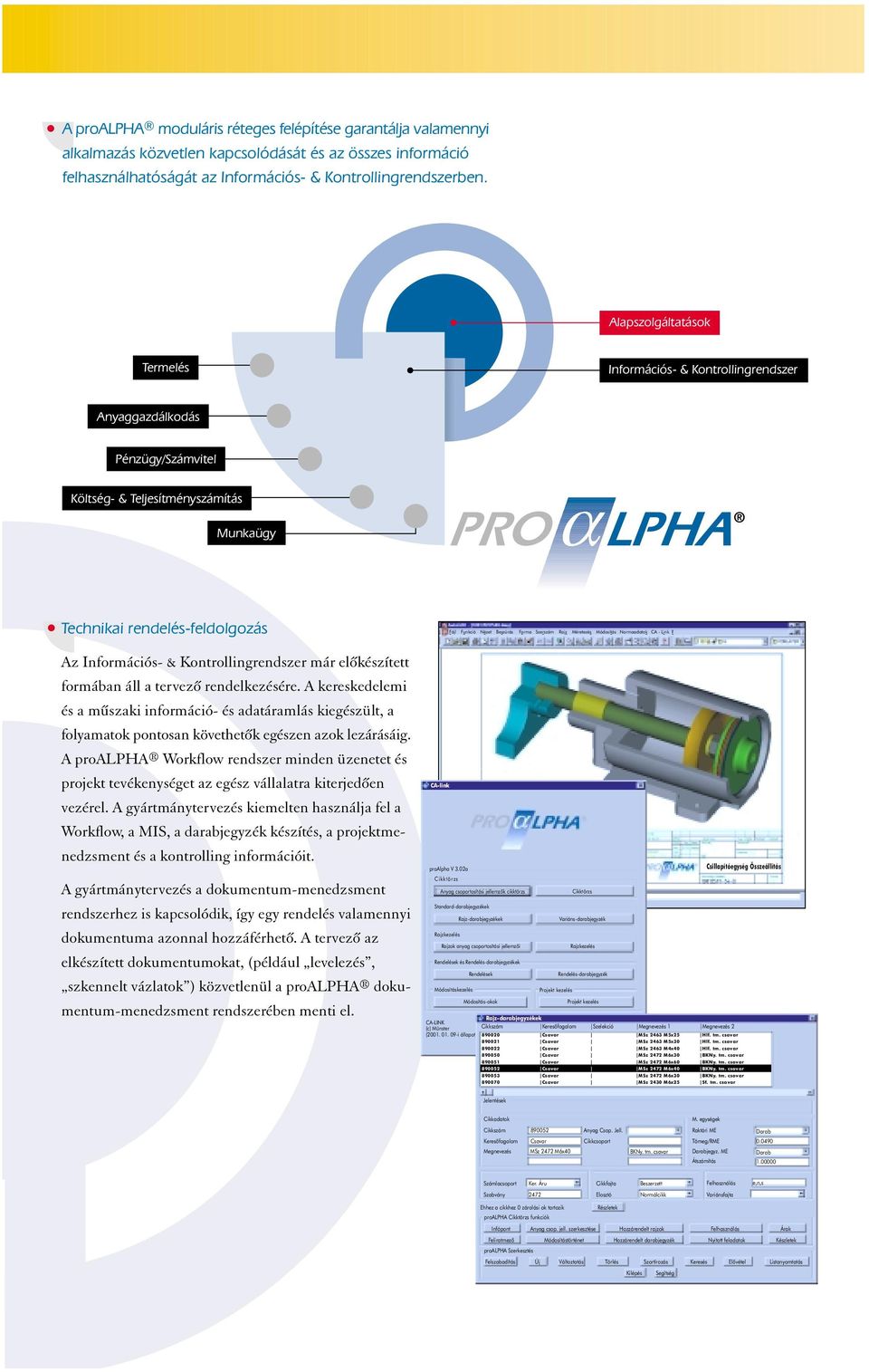

5 A proalpha moduláris réteges felépítése garantálja valamennyi alkalmazás közvetlen kapcsolódását és az összes információ felhasználhatóságát az Információs- & Kontrollingrendszerben. Alapszolgáltatások Termelés Információs- & Kontrollingrendszer Anyaggazdálkodás Pénzügy/Számvitel Költség- & Teljesítményszámítás Munkaügy Technikai rendelés-feldolgozás Az Információs- & Kontrollingrendszer már elôkészített formában áll a tervezô rendelkezésére. A kereskedelemi és a mûszaki információ- és adatáramlás kiegészült, a folyamatok pontosan követhetôk egészen azok lezárásáig. A proalpha Workflow rendszer minden üzenetet és projekt tevékenységet az egész vállalatra kiterjedôen vezérel. A gyártmánytervezés kiemelten használja fel a Workflow, a MIS, a darabjegyzék készítés, a projektmenedzsment és a kontrolling információit. A gyártmánytervezés a dokumentum-menedzsment rendszerhez is kapcsolódik, így egy rendelés valamennyi dokumentuma azonnal hozzáférhetô. A tervezô az elkészített dokumentumokat, (például levelezés, szkennelt vázlatok ) közvetlenül a proalpha dokumentum-menedzsment rendszerében menti el. CA-link Fájl Funkció Nézet Beszúrás Forma Szerszám Rajz Méretezés Módosítás Normaadatok CA - Link? proalpha V 3.02a Cikktörzs Anyag csoportosítási jellemzôk cikktörzs Standard-darabjegyzékek Rajz-darabjegyzékek Rajzkezelés Rajzok anyag csoportosítási jellemzôi Rendelések és Rendelés-darabjegyzékek Rendelések Módosításkezelés Módosítás-okok CA-LINK (c) Münster ( i állapot) Cikktörzs Variáns-darabjegyzék Rajzkezelés Rendelés-darabjegyzék Projekt kezelés Projekt kezelés Csillapítóegység Összeállítás Rajz-darabjegyzékek Cikkszám Keresôfogalom Szelekció Megnevezés 1 Megnevezés Csavar MSz 2463 M5x25 Hlf. tm. csavar Csavar MSz 2463 M5x30 Hlf. tm. csavar Mégsem Csavar MSz 2463 M4x40 Hlf. tm. csavar Csavar MSz 2472 M6x30 BKNy. tm. csavar Csavar MSz 2472 M6x60 BKNy. tm. csavar Csavar MSz 2472 M6x40 BKNy. tm. csavar Csavar MSz 2472 M6x30 BKNy. tm. csavar Csavar MSz 2430 M6x25 Sf. tm. csavar Jelentések Cikkadatok M. egységek Cikkszám Anyag Csop. Jell. Raktári ME Keresôfogalom Csavar Cikkcsoport Tömeg/RME Megnevezés MSz 2472 M6x40 BKNy. tm. csavar jegyz. ME Átszámítás Számlacsoport Ker. Áru Cikkfajta Beszerzett Felhasználás e,n,s Szabvány 2472 Elosztó Normálcikk Variánsfajta Ehhez a cikkhez 0 zárolási ok tartozik proalpha Cikktörzs funkciók Részletek Infópont Anyag csop. jell. szerkesztése Hozzárendelt rajzok Felhasználás Árak Feliratmezô Módosítástörténet Hozzárendelt darabjegyzék Nyitott feladatok Készletek proalpha Szerkesztés Felszabadítás Új Változtatás Törlés Szortírozás Keresés Elôvétel Listanyomtatás Kilépés Segítség

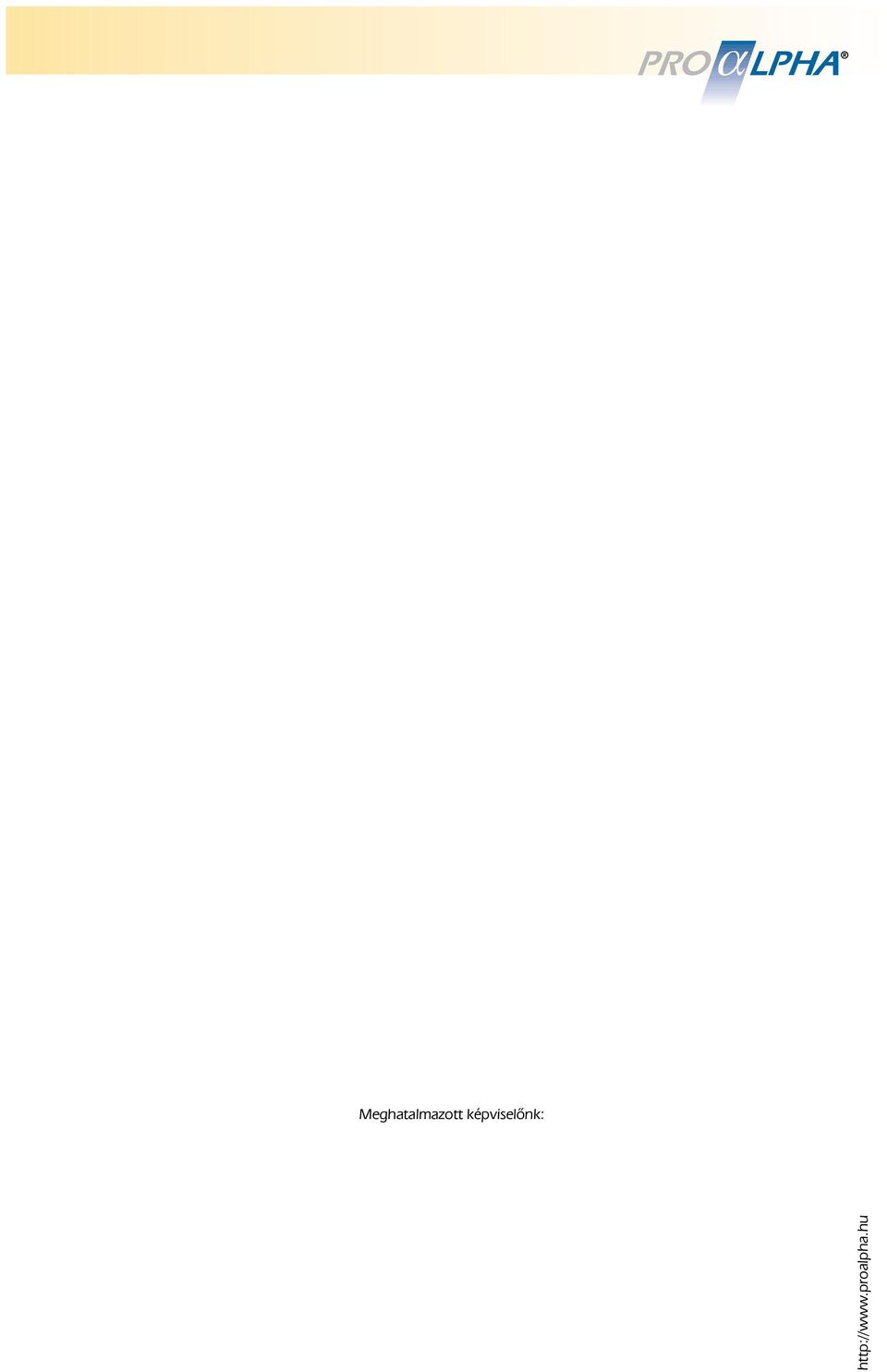

6 Meghatalmazott képviselônk:
