TERMÉKÁTTEKINTÉS NAPKOLLEKTOROS RENDSZEREINK RÖVIDEN

Átírás

1 TERMÉKÁTTEKINTÉS NAPKOLLEKTOROS RENDSZEREINK RÖVIDEN

2 KIMAGASLÓ MINŐSÉG HÁZON BELÜLI FEJLESZTŐRÉSZLEG CSÚCSTECHNOLÓGIA A LEGMODERNEBB NAPKOLLEKTOROS RENDSZEREK GYÖKEREINK Tirol A hegyek országa. Lélegzetelállítóan gyönyörű környezet magas életminőséggel. És itt működik az a vállalat, amely már több mint 25 éve fejleszt modern napkollektoros rendszereket, és azegész világot ellátja tiszta napenergiával: TiSUN. Egy név, ami látszólagosan egymásnak ellentmondó dolgokat egyesít: a hazaszeretetet és a csúcstechnológiát, a hagyományokat és a jövőt, a helyi értékek tiszteletét és az innovációt. A TiSUN csúcstechnológiát állít elő a zord valóság számára. Napkollektorokat, amelyek a világ minden táján tökéletesen működnek, még a legmostohább körülmények között is. Nem csoda, hogy a vállalat termelése közel 80 százalékát exportálja. Európa-szerte 90 alkalmazott garantálja a csúcsminőséget, és 60 kereskedelmi partner gondoskodik a termékek forgalmazásáról a világ minden táján. A NAP AZ ÉLET KIMERÍTHETETLEN FORRÁSA A napkollektoros megoldások a nap tiszta hőenergiáját kellemes meleggé alakítják, mégpedig olcsón, hatékonyan és biztonságosan. Ehhez pedig nincs szükség másra, mint napsugárzásra és a TiSUN kiforrott technológiájára. Egy mindössze 4 6 m 2 felületű napkollektor már elég egy átlagos, négyszemélyes háztartás melegvízzel való ellátásához. Ez pedig máris fedezi az ember energiaszükségletének 25 százalékát. Ráadásul a fűtéshez szükséges fennmaradó 75%-ból is megtakaríthat akár 60%-ot, ha a hagyományos fűtőrendszert napenergiával egészíti ki. A TiSUN kevés karbantartást igénylő napkollektoros rendszerének beépítésével az abszolút ellátásbiztonságba fektet, azaz a fosszilis energiahordozóktól való függetlenségébe. PRO CLEAN PRO CLEAN 2WR SZABADALMAZTATOTT EP ELŐNYÖK + + A nap egész évben ingyen süt! + + Környezetkímélő + + Ellátásbiztonság + + Energiamegtakarító + + Saját kutatás és fejlesztés + + A minőség szerepel az első helyen + + Értékteremtés + + Megbízható partner bármilyen típusú és méretű rendszerek esetében TANUSÍTVÁNYOKKAL IGAZOLT MINŐSÉG A minőség nálunk első helyen áll, amint ezt országos és nemzetközi kitüntetéseink és tanúsítványaink is igazolják. A dinamikus innovációs kultúrát, az összes termékkategória legszigorúbb minőségi követelményeinek betartását és a példás környezet-, ügyfél- és szolgáltatásbarátságot a zsűri nagyra értékelte. A napenergia területén szerzett sokéves tapasztalatnak és a folyamatos kutatásnak valamint fejlesztésnek köszönhetően a TiSUN kész és hatékony termékekkel rendelkezik.

3 4 TERMÉKÁTTEKINTÉS KOLLEKTOROK VEZÉRLÉSEK ÉS SZOLÁRÁLLOMÁSOK TÁROLÓ SZETTEK Az új Plug & Flow típusú modulkollektor (PFM) rugalmas szerelhetőségével és használhatóságával valamint megújult külsejével egy új értékmérővé vált. A kollektor kitűnik versenytársai közül legmodernebb gyártási technológiája és optimalizált tulajdonságai révén (csökkentett vastagság, vízzáró kollektorház gyártás CMT-hegesztéssel, üveglap ragasztás). Az új kollektor csatlakozások és a 6 különböző típus a PFM modulkollektort bármilyen felhasználásra ideálissá teszik. Az új hidraulikus csatlakozó rendszernek köszönhetően egy mezőbe immár akár 10 kollektor egymás mellé sorolható. A PFM kollektor alkalmas tetőn kívüli szerelésre, tetőbe integrálásra és szabadon történő felállításra is. + + Plug & Flow modulkollektor (PFM) + + Plug & Flow nagyfelületű kollektor (PFM-G) A napkollektoros rendszer üzemeltetéséhez és szabályzásához a TiSUN intelligens komplett állomásokat fejleszt. A TiSUN szolárállomások éveken át rendkívül kényelmessé teszik a rendszer működtetését. Milyen állapotban van a rendszerem? Hatékonyan működik? Elég egy gombnyomás és már ott is a válasz. A kollektorok teljesítménye állandóan mérve van, hogy a tároló felé maximális energiát lehessen közvetíteni. A háttérben a nap 24 órájában egy komplex szoftver gondoskodik az optimális energiafelhasználásról. Ebbe bármikor beavatkozhatnak és a paramétereket módosíthatják. Innovatív szolárállomásaink a rendszeradatokat több nyelven tárolják és segítségükkel többféle napkollektoros- és fűtési rendszer is működtethető. Az új TiSUN webmodul segítségével a világ bármely pontjáról hozzáférhetnek napkollektoros rendszerük adataihoz. Amíg a kollektorok a napenergia begyűjtésével és átalakításával foglalatoskodnak, egy napenergia-tárolónak az a feladata, hogy a felmelegített vizet összegyűjtse. Ebből a berendezésből kapják az ellátást az épület vizesblokkjai és fűtésrendszere. A TiSUN rétegtárolók működési elve és egyben egy nagy előnye az úgynevezett gravitációs rétegezés, amelynek köszönhetően eltérő hőmérsékletű víz áll rendelkezésre: fent akár 60 C-os víz (hiszen a meleg víz felemelkedik), alul pedig körülbelül 20 C-os víz (mivel a hideg víz lesüllyed). Amint a kollektor melegszik, úgy lesz a tárolóban található víz is egyre melegebb, és egyre feljebb vándorol. Ennek a rétegtöltéses elvnek köszönhetően még a rövid napos időszakok is optimálisan kihasználhatók: egy fél óra napsütés elegendő egy zuhanyzáshoz. A TiSUN napenergia-tároló rendszerek kompatibilisek minden kedvelt fűtésrendszerrel. A helytakarékos felépítés, az egyszerű felszerelés, a modern design és nagy hatékonyság teszi ezeket a készülékeket a hosszú távú energiatakarékosság ideális megoldásává. Már egy kicsi napkollektoros rendszer is képes az éves meleg víz igény 70%-át fedezni. A TiSUN az optimális kihasználtság céljából komplett szetteket állít össze. A termékek tökéletesen egymáshoz hangoltak, melyeknek élettartama a robosztus felépítés és a felhasznált minőségi alapanyagok miatt rendkívül hosszú. Mindegy, hogy zuhanyozni, fűteni vagy esetleg hűteni akarnak a kollektorokkal, egy TiSUN szettel energiatakarékos és hatékony rendszert választ otthonába. + + Szolár SWS melegvízes készlet + + SHS szolár fűtés szett + + Termo szifon-rendszer Vagyis akkor is vehetünk egy forró zuhanyt, ha a nap éppen nem süt.

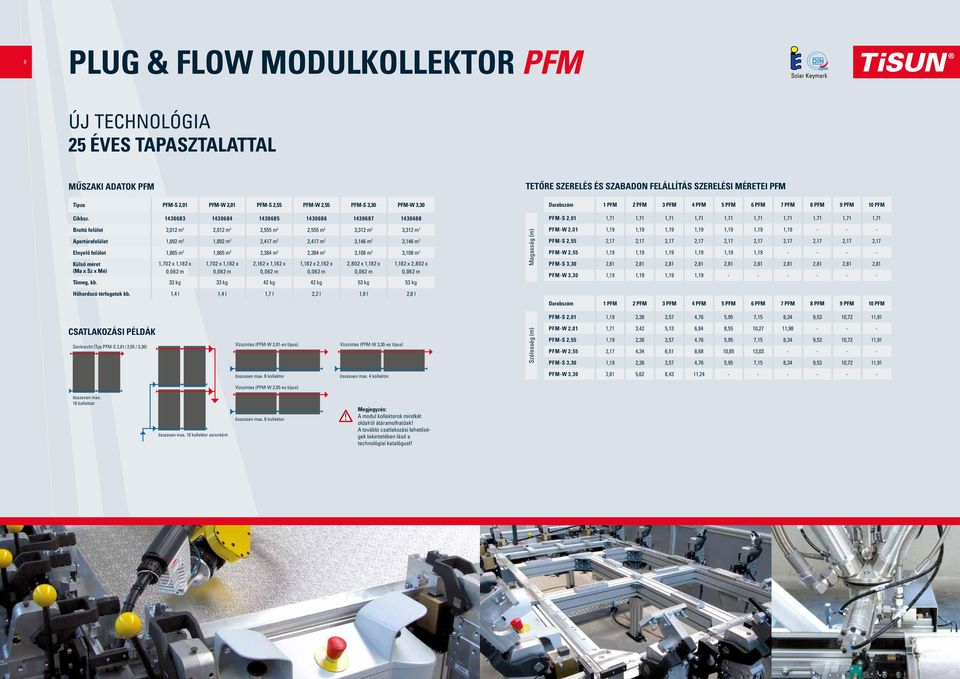

4 6 PLUG & FLOW MODULKOLLEKTOR PFM Solar Keymark ÚJ TECHNOLÓGIA 25 ÉVES TAPASZTALATTAL MŰSZAKILAG ABSZOLÚT ÉLENJÁRÓ Hidraulikus csatlakozás PFM-MÉRET ÁTTEKINTÉS Az új TiSUN Plug & Flow modulkollektor (PFM) a összedugós csatlakozó rendszer által rendkívül egyszerűen és gyorsan szerelhető. Ez a későbbi karbantartások miatt is kiemelt jelentőségű. A CMT hegesztési eljárás és a kétkomponensű ragasztás rendkívüli üzembiztonságot eredményez. Ez a robosztus, hőmérséklet- és időjárásálló kialakítás valamint a felhasznált minőségi anyagok hosszú és hatékony élettartamot garantálnak. Stressz mentes és költségkímélő! Csakis a legmagasabb energiahozamok az Ön számára: 80% feletti hatásfokával az abszorber az iparág legjobbjai között van. Kollektor szerkezeti felépítés PFM-S 2,01 PFM-W 2, x 1182 mm 1182 x 1702 mm PFM-S 2,55 PFM-W 2, x 1182 mm 1182 x 2162 mm PFM-S 3,30 PFM-W 3,30 PFM-G-S 2,01/2-2,01/5 PFM-G-W 2,01/2 & 2,01/3 2,37 m 5,95 m 3,41 m 5,12 m - & PFM-G-S 2,55/2-2,55/5 PFM-G-W 2,55/2 & 2,55/3 2,37 m 5,95 m 4,33 m 6,50 m - & PFM-G-S 3,30/2-3,30/5 PFM-G-S 3,30/2 A PFM kollektor alkalmas tetőn kívüli szerelésre, tetőbe integrálásra és szabadon történő felállításra is x 1182 mm 1182 x 2802 mm - 2,37 m 5,95 m 5,61 m 2 TERMÉKLEÍRÁS PFM & PFM-G 1 Abszorber: teljes felületen lézerhegesztett abszorber magas szelektív PVD bevonattal, szerpentin kialakítású csövezéssel. 2 Kollektor ház: vízzáró keretszerkezet a CMT hegesztési eljárás révén 3 Szigetelés: 25mm ásványgyapot, gázkibocsátás mentes, nem gyúlékony 4 Fedés: strukturált 4 mm-es szolár biztonsági üveg, magas fényáteresztő képességgel Építési mód Ház Szigetelés Abszorber Kollektorszigetelés Csatlakozások megengedett üzemi nyomás Hatásfok Modul-síkkollektor az egyszerű tetőbe szereléshez, tetőre szereléshez és szabadon felállításhoz közötti kollektor dőlésszögnél Időjárásálló alumínium/ alumínium hátfalas keretszerkezet CMT-hegesztett, hosszú élettartamot és nagy üzembiztonságot garantál (max. hóterhelés 300 kg/m²) 25 mm ásványgyapot, névleges nyers sűrűség kb. 25kg/m³, gázkibocsátás-mentes, nem éghető - A1 (EN13501), SPF bevizsgált Lézerhegesztett, teljes felületű kígyóvonalban vezetett abszorber (könyökhegesztéssel együtt) nagy szelektivitású PVD-bevonattal, kígyóvonalban áramoltatva, magasabb napenergia-hozamot garantál Üvegragasztás hőmérséklet- és UV-álló 2-K szilikon ragasztóval, gázkibocsátás-mentes. Az üveglap kiegészítő mechanikai biztosítása takarólemezzel 4 csatlakozó 22 mm-es réz, csővégtágítással 10 bar lásd a vizsgálati jelentést A TERMÉK ELŐNYEI + + Solar Keymark által bevizsgált kollektor + + Nagyteljesítményű abszorber - A teljes meanderes + + csőrendszer hegesztett az abszorberlemezzel együtt (a könyököket is beleértve), magasabb hatásfok a nagyobb termikus hossznak köszönhetően + + CMT hegesztett kollektorkád + + Hosszú élettartam, robusztus, hőmérséklet- és időjárásálló építési mód + + A hidraulikus összekötéseknek köszönhető egyszerű és gyors szerelés + + Nagyon lapos kialakítás (62mm) + + Szilikon ragasztású üveglap takarólemezzel + + Megnövelt apertúrafelület azonos bruttó felületnél A Solar Keymark azért született, hogy a magas minőségű napkollektoros termékek európai szinten minősítve legyenek. Cél, hogy a helyi kereskedelmi akadályok megszűnjenek és a magas minőséget képviselő napkollektoros termékek használata terjedjen az európai piacon. A Solar Keymark egy szabadon alkalmazható minősítés, melyet külső intézet végez. A végfelhasználónak bizonyíték, hogy a termék megfelel az európai normáknak és számos további kitételnek. A Solar Keymark elsősorban Európában használt és jelentősége világszerte emelkedik.

5 8 PLUG & FLOW MODULKOLLEKTOR PFM Solar Keymark ÚJ TECHNOLÓGIA 25 ÉVES TAPASZTALATTAL MŰSZAKI ADATOK PFM Típus PFM-S 2,01 PFM-W 2,01 PFM-S 2,55 PFM-W 2,55 PFM-S 3,30 PFM-W 3,30 Cikksz TETŐRE SZERELÉS ÉS SZABADON FELÁLLÍTÁS SZERELÉSI MÉRETEI PFM Darabszám 1 PFM 2 PFM 3 PFM 4 PFM 5 PFM 6 PFM 7 PFM 8 PFM 9 PFM 10 PFM PFM-S 2,01 1,71 1,71 1,71 1,71 1,71 1,71 1,71 1,71 1,71 1,71 Bruttó felület 2,012 m 2 2,012 m 2 2,555 m 2 2,555 m 2 3,312 m 2 3,312 m 2 Apertúrafelület 1,892 m 2 1,892 m 2 2,417 m 2 2,417 m 2 3,146 m 2 3,146 m 2 Elnyelő felület 1,865 m 2 1,865 m 2 2,384 m 2 2,384 m 2 3,108 m 2 3,108 m 2 Külső méret (Ma x Sz x Mé) 1,702 x 1,182 x 0,062 m 1,702 x 1,182 x 0,062 m 2,162 x 1,182 x 0,062 m 1,182 x 2,162 x 0,062 m 2,802 x 1,182 x 0,062 m 1,182 x 2,802 x 0,062 m Tömeg, kb. 33 kg 33 kg 42 kg 42 kg 53 kg 53 kg Hőhordozó térfogatok kb. 1,4 l 1,4 l 1,7 l 2,2 l 1,9 l 2,8 l Magasság (m) PFM-W 2,01 1,19 1,19 1,19 1,19 1,19 1,19 1, PFM-S 2,55 2,17 2,17 2,17 2,17 2,17 2,17 2,17 2,17 2,17 2,17 PFM-W 2,55 1,19 1,19 1,19 1,19 1,19 1, PFM-S 3,30 2,81 2,81 2,81 2,81 2,81 2,81 2,81 2,81 2,81 2,81 PFM-W 3,30 1,19 1,19 1,19 1, Darabszám 1 PFM 2 PFM 3 PFM 4 PFM 5 PFM 6 PFM 7 PFM 8 PFM 9 PFM 10 PFM PFM-S 2,01 1,19 2,38 3,57 4,76 5,95 7,15 8,34 9,53 10,72 11,91 CSATLAKOZÁSI PÉLDÁK Senkrecht (Typ PFM-S 2,01 / 2,55 / 3,30) Vízszintes (PFM-W 2,01-es típus) Vízszintes (PFM-W 3,30-es típus) Szélesség (m) PFM-W 2,01 1,71 3,42 5,13 6,84 8,55 10,27 11, PFM-S 2,55 1,19 2,38 3,57 4,76 5,95 7,15 8,34 9,53 10,72 11,91 PFM-W 2,55 2,17 4,34 6,51 8,68 10,85 13, PFM-S 3,30 1,19 2,38 3,57 4,76 5,95 7,15 8,34 9,53 10,72 11,91 összesen max. 6 kollektor összesen max. 4 kollektor PFM-W 3,30 2,81 5,62 8,43 11, Vízszintes (PFM-W 2,55-es típus) összesen max. 10 kollektor összesen max. 10 kollektor soronként összesen max. 6 kollektor! Megjegyzés: A modul kollektorok mindkét oldalról átáramolhatóak! A további csatlakozási lehetőségek tekintetében lásd a technológiai katalógust!

6 10 PLUG & FLOW MODULKOLLEKTOR PFM-G Solar Keymark NAGYSZERŰ A PLUG & FLOW TECHNOLÓGIA RÉVÉN PLUG & FLOW NAGYFELÜLETŰ KOLLEKTOR A PFM-G nagy felületű kollektor ideális választás a nagyobb kollektor-berendezések helyszínen történő gyorsabb összeszereléséhez. Az adott PFM formátumból csatlakozás készen gyorsan és időjárástól függetlenül szerelhető mozgódaru segítségével. Az egyes modulok összekötése az új TiSUN keret rendszer segítségével, alaktartó alumínium-profillal történik. A PFM-G 17 különböző nagyságban kapható. A PFM a tetőbe-és tetőre szerelhető, valamint alkalmas a szabadtéri felállításra is. PFM-G-S 2,01 nagyfelületű kollektor Típus PFM-G-S 2,01/2 PFM-G-S 2,01/3 PFM-G-S 2,01/4 PFM-G-S 2,01/5 Cikksz Üvegmezők Bruttó felület 4,04 6,07 8,10 10,13 Apertúrafelület 3,78 5,68 7,57 9,46 Elnyelő felület 3,73 5,59 7,46 9,32 Külső méret (Ma x Sz x Mé) 1702 x 2374 x 62mm 1702 x 3566 x 62mm 1702 x 4758 x 62 mm 1702 x 5950 x 62 mm Tömeg 71 kg 104 kg 138 kg 174 kg Hőhordozó térfogatok 2,8 l 4,2 l 5,6 l 7 l PFM-G-S 2,55 nagyfelületű kollektor Típus PFM-G-S 2,55/2 PFM-G-S 2,55/3 PFM-G-S 2,55/4 PFM-G-S 2,55/5 Cikksz Üvegmezők Bruttó felület 5,13 7,71 10,29 12,86 Apertúrafelület 4,83 7,25 9,67 12,08 Elnyelő felület 4,77 7,15 9,54 11,92 Külső méret (Ma x Sz x Mé) 2162 x 2374 x 62 mm 2162 x 3566 x 62 mm 2162 x 4758 x 62 mm 2162 x 5950 x 62 mm Tömeg 89 kg 131 kg 174 kg 216 kg Hőhordozó térfogatok 3,4 l 5,1 l 6,8 l 8,5 l PFM-G-S 3,30 nagyfelületű kollektor Típus PFM-G-S 3,30/2 PFM-G-S 3,30/3 PFM-G-S 3,30/4 PFM-G-S 3,30/5 Cikksz Üvegmezők Bruttó felület 6,65 9,99 13,33 16,67 Apertúrafelület 6,29 9,44 12,59 15,73 Elnyelő felület 6,22 9,32 12,43 15,54 Külső méret (Ma x Sz x Mé) 2802 x 2374 x 62 mm 2802 x 3566 x 62 mm 2802 x 4758 x 62 mm 2802 x 5950 x 62 mm Tömeg 111 kg 164kg 218 kg 271 kg Hőhordozó térfogatok 3,8 l 5,7 l 7,6 l 9,5 l PFM-G-W nagyfelületű kollektor Típus PFM-G-W 2,01/2 PFM-G-W 2,01/3 PFM-G-W 2,55/2 PFM-G-W 2,55/3 PFM-G-W 3,30/2 Cikksz Üvegmezők Bruttó felület 4,04 6,06 5,12 7,69 6,80 Apertúrafelület 3,78 5,68 4,83 7,25 6,29 Elnyelő felület 3,73 5,59 4,77 7,15 6,22 Külső méret (Ma x Sz x Mé) 1182 x 3414 x 62 mm 1182 x 5126 x 62 mm 1182 x 4334 x 62 mm 1182 x 6506 x 62 mm 1182 x 5614 x 62 mm Tömeg 71 kg 104 kg 89 kg 132 kg 112 kg Hőhordozó térfogatok 3,4 l 5,1 l 4,4 l 6,6 l 5,6 l

7 12 SZOLÁR ÁLLOMÁSOK SFE SFH SFR SFREH SSRH SSRH 100 Szolár állomás áramlás mérővel Energiahatékony szolár állomás áramlás mérővel Szolár állomás áramlás mérővel és szabályzással Energiahatékony szolár állomás áramlás mérővel és szabályzással Energiahatékony szolár állomás érzékelővel és szabályzással Energiahatékony szolár állomás érzékelővel és szabályzással Egycsöves-szolár állomás szolár vezérlés nélkül, max. 25 m² kollektor felületig standard szivattyúval és áramlás mérővel. Két csöves-szolár állomás szolár vezérlés nélkül max. 25 / 50 m² kollektor felületig energiatakarékos szivattyúval és áramlás mérővel. Két csöves-szolár állomás szimpla zolár vezérléssel max. 25 m² kollektor felületig standard szivattyúval és áramlás mérővel. Egycsöves-szolár állomás szimpla szolár vezérléssel max. 25 m² kollektor felületig energiatakarékos szivattyúval és áramlás mérővel. Két csöves-szolár állomás dupla szolár vezérléssel max. 25 / 50 m² kollektor felületig energiatakarékos szivattyúval és átfolyás érzékelővel. Két csöves-szolár állomás dupla szolár vezérléssel max. 100 m² kollektor felületig energiatakarékos szivattyúval és átfolyás érzékelővel. + + Egyszerű alap állomás kis rendszerekhez + + SBV22 gravitációs fékkel kombinálható + + Energiahatékony állomás kis rendszerekhez + + A szolár előremenőhöz a gravitációs féket tartalmazza + + Légtelenítőt tartalmaz a szolár előremenőhöz + + Egyszerű alap állomás vezérléssel együtt kis rendszerekhez + + A szolár előremenőhöz a gravitációs féket tartalmazza + + Légtelenítőt tartalmaz a szolár előremenőhöz + + Térfogatáram mérővel kombinálható hőmennyiségmérés céljából + + Energiahatékony állomás vezérléssel együtt kis rendszerekhez + + SBV22 gravitációs fékkel kombinálható + + Térfogatáram mérővel kombinálható hőmennyiségmérés céljából + + Energiahatékony állomás vezérléssel együtt kis rendszerekhez + + A szolár előremenőhöz a gravitációs féket tartalmazza + + Légtelenítőt tartalmaz a szolár előremenőhöz + + Hőmennyiségmérést tartalmaz + + Energiahatékony állomás vezérléssel együtt közepes és nagy rendszerekhez + + A szolár előremenőhöz a gravitációs féket tartalmazza + + Légtelenítőt tartalmaz a szolár előremenőhöz + + Hőmennyiségmérést tartalmaz A TERMÉK ELŐNYEI + + Egységes megjelenésű szigetelés minden típushoz + + Összesen 14 féle variáció a termékkínálatban + + Energiahatékony szivattyúk már az egystrangos változatokban is + + Optimális szivattyú választék a különféle igényekhez + + Állomások előre kábelezett vezérlésekkel + + Integrált hőmennyiségmérés Az energiahatékony szolár szivattyúval ellátott szolárállomások ERP címkével rendelkeznek.

8 14 SZOLÁR ÁLLOMÁSOK A SZOLÁR ÁLLOMÁSOK MŰSZAKI ADATAI Felszerelés SFE 25 SFRE 25 SFEH 25 SFREH 25 SF 25 SFR 25 SFH 25 SFH 50 SSR 25 SSRH 25 SSRH 50 SSRH 100 SES 25 SESH 25 Cikksz Típus Szolár állomás áramlás mérővel Szolár állomás áramlás mérővel Energiahatékony szolár állomás áramlás mérővel Energiahatékony szolár állomás érzékelővel és szabályzással Szolár állomás áramlás mérővel és szabályzással Energiahatékony szolár állomás áramlás mérővel Energiahatékony szolár állomás áramlás mérővel és szabályzással Szolár állomás áramlás mérővel és szabályzással Szolár állomás érzékelővel és szabályzással Bővítési modul érzékelős szolár állomáshoz Energiahatékony bővítési modul érzékelős szolár állomáshoz Csatlakozás DN 20 (KRV a Cu 22-hoz) DN 20 (KRV a Cu 22-hoz) DN 20 (KRV a Cu 22-hoz) DN 20 (KRV a Cu 22-hoz) DN 20 (KRV a Cu 22-hoz) DN 20 (KRV a Cu 22-hoz) DN 20 (KRV a Cu 22-hoz) DN 20 (KRV a Cu 22-hoz) DN 20 (KRV a Cu 22-hoz) DN 20 (KRV a Cu 22-hoz) DN 20 (KRV a Cu 22-hoz) DN 25 (KRV a Cu 28-hoz)) DN 20 (KRV a Cu 22-hoz) DN 20 (KRV a Cu 22-hoz) Megnevezés Egycsöves-szolár állomás szolár vezérlés nélkül, max. 25 m² kollektor felületig standard szivattyúval és áramlás mérővel Egycsöves-szolár állomás szimpla szolár vezérléssel max. 25 m² kollektor felületig standard szivattyúval és áramlás mérővel Egycsöves-szolár állomás szolár vezérlés nélkül, max. 25 m² kollektor felületig HE szivattyúval és áramlás mérővel Egycsöves-szolár állomás szimpla szolár vezérléssel max. 25 m² kollektor felületig HE szivattyúval és áramlás mérővel Két csöves-szolár állomás szolár vezérlés nélkül, max. 25 m² kollektor felületig standard szivattyúval és áramlás mérővel Két csöves-szolár állomás szimpla szolár vezérléssel max. 25 m² kollektor felületig standard szivattyúval és áramlás mérővel Két csöves-szolár állomás szolár vezérlés nélkül max. 25 m² kollektor felületig HE szivattyúval és áramlás mérővel Két csöves-szolár állomás szolár vezérlés nélkül max. 50 m² kollektor felületig HE szivattyúval és áramlás mérővel Két csöves-szolár állomás dupla szolár vezérléssel max. 25 m² kollektor felületig standard szivattyúval és átfolyás érzékelővel Két csöves-szolár állomás dupla szolár vezérléssel max. 25 m² kollektor felületig HE szivattyúval és átfolyás érzékelővel Két csöves-szolár állomás dupla szolár vezérléssel max. 50 m² kollektor felületig HE szivattyúval és átfolyás érzékelővel Két csöves-szolár állomás dupla szolár vezérléssel max. 100 m² kollektor felületig HE szivattyúval és átfolyás érzékelővel Bővítési modul szolár állomáshoz (egycsöves vagy két csöves) max. 25 m² kollektor felületig standard szivattyúval és átfolyás érzékelővel, biztonsági csoport nélkül Bővítési modul szolár állomáshoz (egycsöves vagy két csöves) max. 25 m² kollektor felületig HE szivattyúval és átfolyás érzékelővel, biztonsági csoport nélkül Egycsöves-állomás Két csöves-állomás Bővítő-állomás Szimpla vezérlés Dupla vezérlés Wilo Star STG 15/6 szivattyú Wilo Yonos Para ST 15/7.0 PWM2 szivattyú Wilo Yonos Para ST 15/7.5 PWM2 szivattyú Wilo Stratos Para 25/1-11 PWM2 szivattyú Biztonsági csoport 10 bar - - Beépített levegő leválasztó Áramlás mérő Átfolyás-érzékelő Hőmennyiség számlálás Tároló-összeszerelés - - -! Megjegyzés: A kollektor felület-adatai a TíSUN-specifi kus termék-adatain alapulnak, tehát tájékoztató jellegűek, semmiképpen nem pótolják a részletes nyomás veszteség-számítást. A helyes állomás kiválasztásához nézd a TK ábráit. SZOLÁR ÁLLOMÁS 150 M² M²-IG NAGY RENDSZEREKHEZ, MODULOKBÓL ÁLLÓ, SZUPER HATÉKONYSÁGÚ

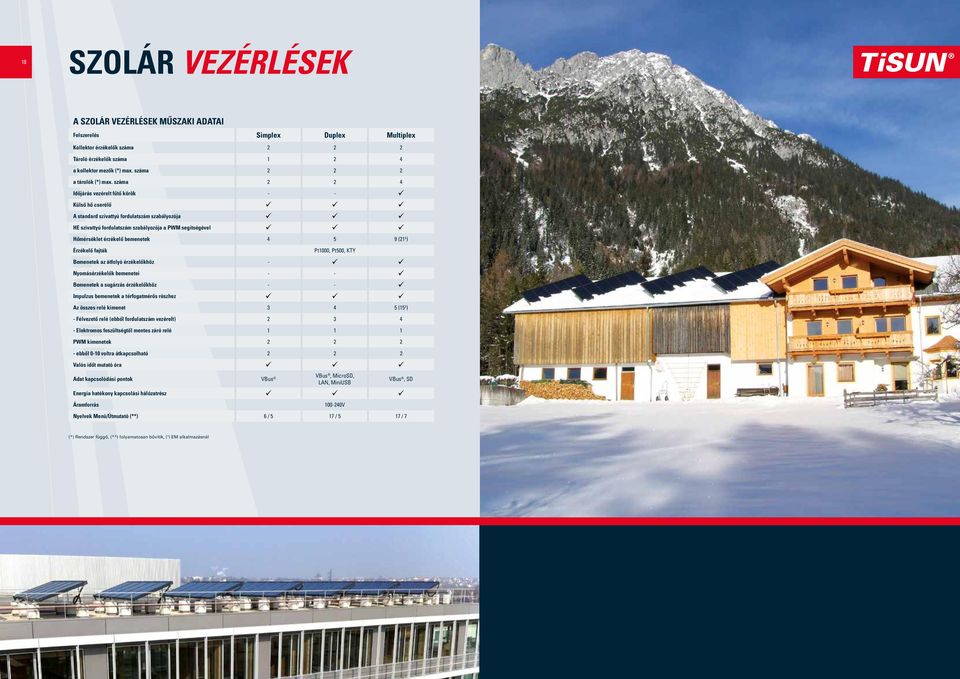

9 16 SZOLÁR VEZÉRLÉSEK SIMPLEX DUPLEX MULTIPLEX AD WEBMODUL EX WEBMODUL MULTIPLEX BŐVÍTŐ MODUL Hőmennyiség számlálós szolár szabályozó kis és közepes szolár- és fűtés rendszerekhez, web-csatlakozással (modul szükséges), energiatakarékos szivattyú vezérelt, 10 választható előre kialakított rendszerrel, automatikus működés ellenőrzéssel a 2169-es VDI-irányelvek szerint. Hőmennyiség számlálós rendszer szabályozó közepes és komplex szolár- és fűtés rendszerekhez, web-csatlakozással (modul szükséges), LAN és mini-usb csatlakozás, energiatakarékos szivattyú vezérelt, 27 választható előre kialakított rendszerrel, automatikus működés ellenőrzéssel a 2169-es VDI-irányelvek szerint. Hőmennyiség számlálós rendszer szabályozó több tárolós- és komplex szolár- és fűtés rendszerekhez, web-csatlakozással (modul szükséges), energiatakarékos szivattyú vezérelt, számtalan előprogramozott választható funkcióval (pl. idő vezérelt termosztát funkció, vagy termikus fertőtlenítés), automatikus működés ellenőrzés a 2169-es VDI-irányelvek szerint, max. 2 multiplex EM-el bővíthető. Az Advanced kiegészítő webmodul nagyobb adat mennyiséget, hosszabb időn keresztül jegyez fel (pl. a szolár berendezés mérési- és mérleg értékeit), és lehetővé teszi a web-hozzáférést az 1-es szabályzón. Az Expert kiegészítő webmodul nagyobb adatmennyiségeket (pl. a szolár berendezés mérési- és mérleg értékeit) jegyez fel hosszabb időn keresztül és lehetővé teszi a web-hozzáférést a 6-os szabályzóig, továbbá rendelkezik 3 érzékelő bemenettel, BACnet-funkcióval a BACnethez alkalmazkodó adat küldéssel. Bővítési modul a multiplexhez, a multiplex összes választható funkciójához használható, 5 további relé kimenettel rendelkezik és 6 további érzékelő bemenettel. ELŐNYÖK ELŐNYÖK ELŐNYÖK ELŐNYÖK ELŐNYÖK ELŐNYÖK + + Komplett egység 2 kollektor- és 1 tároló érzékelővel + + Térfogatáram mérővel kombinálható hőmennyiségmérés céljából + + Számos tartozék áll hozzá rendelkezésre ill. külön kérésre kapható Simplex Alkalmazási példák Napkollektoros rendszer 2 tárolóval és szeleplogikával + + Komplett egység 2 kollektor- és 2 tároló érzékelővel + + Térfogatáram mérővel és átfolyásmérővel kombinálható hőmennyiségmérés céljából + + Micro SD-kártya fiók, LAN és Mini USB csatlakozás + + Számos tartozék áll hozzá rendelkezésre ill. külön kérésre kapható Duplex Alkalmazási példák Napkollektoros rendszer rétegtárolóval és visszatérő ág emelkedéssel + + Komplett egység 2 kollektor- és 2 tároló érzékelővel + + Térfogatáram mérővel és átfolyásmérővel kombinálható hőmennyiségmérés céljából + + Nyomásérzékelővel kombinálható + + Napugárzás érzékelővel kombinálható + + Időjárásfüggő fűtési körök vezérlésére kiegészítő modullal bővíthető + + Számos tartozék áll hozzá rendelkezésre ill. külön kérésre kapható Multiplex Alkalmazási példák Napkollektoros rendszer 4 tárolóval, váltószelep logikával + + Komplett egység SD-kártyával, LAN- és VBus kábellel valamint RPT szoftverrel + + A vezérlés webes elérhetősége a control.tisun.com felületen -Control TiSUN -Control + + Komplett egység SD-kártyával, LAN- és VBus kábellel valamint RPT szoftverrel + + Épületfelügyeleti rendszerekkel kommunikál + + A vezérlés webes elérhetősége a control.tisun.com felületen -Control + + Komplett egység összekötő kábellel Multiplex-hez + + Például újabb időjárásfüggő fűtési körök szabályozásához TiSUN -Control olyan szerviz-portál, amely lehetőséget nyújt a napkollektoros berendezés szabad elérhetőségére az interneten keresztül. + + Az Ön napkollektoros- és fűtésrendszere az interneten nehézkes router-konfiguráció nélkül + + Egészen egyszerűen az AD vagy EX web-modullal + + Megjelenítés az összes használatos mobil készüléken is + + Berendezés hozzáférés web-böngészőn keresztül - nem szükséges szoftver telepítése + + Adatgörbék ábrázolása live adatmegjelenítésként vagy diagramként + + Kívánságra a berendezésadatok megjelenítése egy kattintással + + Egyéni szűrők a személyre szabott adatmegjelenítéshez + + Az RPT-szoftver a paraméterezéshez ingyenesen letölthető

10 18 SZOLÁR VEZÉRLÉSEK A SZOLÁR VEZÉRLÉSEK MŰSZAKI ADATAI Felszerelés Simplex Duplex Multiplex Kollektor érzékelők száma Tároló érzékelők száma a kollektor mezők (*) max. száma a tárolók (*) max. száma Időjárás vezérelt fűtő körök - - Külső hő cserélő A standard szivattyú fordulatszám szabályozója HE szivattyú fordulatszám szabályozója a PWM segítségével Hőmérséklet érzékelő bemenetek (21¹) Érzékelő fajták Pt1000, Pt500, KTY Bemenetek az átfolyó érzékelőkhöz - Nyomásérzékelők bemenetei - - Bemenetek a sugárzás érzékelőkhöz - - Impulzus bemenetek a térfogatmérős részhez Az összes relé kimenet (15¹) - Félvezető relé (ebből fordulatszám vezérelt) Elektromos feszültségtől mentes záró relé PWM kimenetek ebből 0-10 voltra átkapcsolható Valós időt mutató óra Adat kapcsolódási pontok VBus VBus, MicroSD, LAN, MiniUSB Energia hatékony kapcsolási hálózatrész Áramforrás V VBus, SD Nyelvek Menü/Útmutató (**) 6 / 5 17 / 5 17 / 7 (*) Rendszer függő, (**) folyamatosan bővítik, (¹) EM alkalmazásnál

11 20 SZOLÁR-TÁROLÓ PRO CLEAN PRO HEAT FS/1R FS/2R FS/WP BE-SSP-2R PS/1R PS RÉTEGTÁROLÓ RÉTEGTÁROLÓ FRISS VÍZ TÁROLÓ FRISS VÍZ TÁROLÓ FRISS VÍZ TÁROLÓ HŐSZIVATTYÚHOZ ÉS BIOMASSZÁHOZ SZOLÁR MELEG VÍZ TÁROLÓ PUFFER TÁROLÓ PUFFER TÁROLÓ + + Szabadalmaztatott technológia kifejezetten magas meleg víz igény esetére a napenergia hamarabb kinyerhető + + Egyszerű működési elv bonyolult megoldások nélkül (gravitáció elv) + + Higiénikus meleg víz előállítás a speciális nemesacél hullámcső révén + + nagyon jó megoldás hoteleknél vagy ipari létesítményeknél, ahol a használati meleg víz igény folyamatosan magas + + Optimális energiakihasználtság a réteges feltöltés révén + + Egyszerű működési elv bonyolult megoldások nélkül (gravitáció elv) + + Fűtési puffertárolóval bővíthető + + Gazdaságosabb fűtési rendszert eredményez + + Folyamatosan kinyerhető hő az egy- vagy kétzónás töltés révén + + Higiénikus meleg víz előállítás a speciális nemesacél hullámcső révén + + Egyszerű működési elv bonyolult megoldások nélkül (gravitációs elv) + + Állandó, kiemelkedően gyors melegvíz előállítás + + Folyamatosan kinyerhető hő az egy- vagy kétzónás töltés révén + + Higiénikus meleg víz előállítás a 2 speciális nemesacél hullámcső révén + + Gazdaságosabb működés minden fűtési rendszerben (napkollektor, biomassza, hőszivattyú) + + Magas használati meleg víz teljesítmény a megfelelően kiválasztott meleg víz készenléti egység révén + + Higiénikus meleg víz előállítás a speciális nemesacél hullámcső révén + + Beáramlás csillapítók akadályozzák a keveredést a tárolón belül darab becsavarható elektromos fűtés csatlakoztatható (napelemes ráfűtés) + + Hatékony kombináció napkollektorral és fűtőberendezéssel + + Kifejezetten hatékony használati meleg víz készítésére + + Magas minőségi zománcozással + + Kifogástalan higiénia az átfolyásos melegítés révén + + Gyors reakcióidő az előre beállított hőmérséklet alávagy túllépése nélkül + + A tárolón minimális csövezési munkálatokat igényel (ideális külső frissvíz modullal) + + Gazdaságos működés minden fűtési rendszerrel (napkollektor, biomassza, hőszivattyú) + + Helytakarékos kialakítás, a rendkívül hatékony szigetelésnek köszönhetően csak minimális hőveszteségekkel + + Ideális választás TiSUN tárolókkal kombinálva nagyobb meleg víz volumen tárolására PC PH FS/1R FS/2R FS/WP BE-SSP-2R PS/1R PS

12 22 RÉTEGTÁROLÓ PRO CLEAN PRO CLEAN 2WR SZABADALMAZTATOTT EP PRO-CLEAN RÉTEGTÁROLÓ VERHETETLENÜL HATÉKONY A PRO-CLEAN PRÉMIUM RÉTEGTÁROLÓ Pro-Clean A TiSUN klasszikusa nem hoz szégyent a nevére. A különleges nemesacél hullámcsőnek köszönhetően a használati melegvíz higiénikusan melegíthető fel. Rétegtárolóként része az innovatív szféracserélő, ami a vizet eltérő hőmérsékletű rétegekre osztja, így lehetővé teszi az energia különlegesen gyors kihasználását. A meleg víz felemelkedik, a hideg lesülylyed. A gravitáció ezen egyszerű fizikai elvét használják ki a TiSUN szolár-rétegtárolók: egy úgynevezett szféracserélő a tárolóban rétegenként eltérően forró vizet hoz létre, amit a rendszer a víz hőmérsékletétől függően táplál be a melegvíz-, illetve a fűtőkörbe. A rétegtöltési technológia használatával a napkollektoros energianyereség sokkal hamarabb és hatékonyabban érhető el a hagyományos tárolórendszerekhez képest. PRO-CLEAN 2 HULLÁMCSÖVES RÉTEGTÁROLÓ A Pro-Clean 2 hullámcsöves rétegtároló ugyanúgy működik, mint kisebb testvére, csak nevének megfelelően 2 hullámcsövet tartalmaz, mely optimális megoldássá teszi magasabb használati meleg víz igény esetén. Használati melegvíz higiénikus melegítése A frissen felmelegített víz igény szerint levehető a hullámcsőből, és friss víz pótolja a levett mennyiséget. A csőfal hullámalakja erős örvényeket kelt a víz átáramlása közben és nagy hőcserélő-felületet biztosít, ez pedig megsokszorozza a melegvízkészítési teljesítményt. Szféracserélő és bordás hőcserélő Mindig a kívánt hőmérsékletű melegvíz az innovatív rétegelvnek köszönhetően. Hosszú élettartam A speciális, rozsdamentes nemesacél hullámcső a TiSUN Pro-Clean rétegtároló belsejében gondoskodik a használati melegvíz-ellátásról. PRO-CLEAN 2WR RÉTEGTÁROLÓ Fűtési rendszer Minden fűtési rendszerbe (gáz, olaj, hőszivattyú, biomassza, ) ideális napkollektorokkal kombinálva. A TERMÉK ELŐNYEI 30 Min. 75 Min. + + Prémium napenergia tároló fűtéshez és használati melegvízhez + + Szabadalmaztatott technológia kifejezetten magas meleg víz igény esetére a napenergia hamarabb kinyerhető + + Egyszerű működési elv bonyolult megoldások nélkül (gravitáció elv) + + Higiénikus meleg víz előállítás a speciális nemesacél hullámcső révén + + nagyon jó megoldás hoteleknél vagy ipari létesítményeknél, ahol a használati meleg víz igény folyamatosan magas 125 Min. 170 Min. A TiSUN napkollektoros rétegtárolók szíve az úgynevezett szféracserélő, ami a vizet a különböző hőmérsékletek szerint rétegezi, és így mindig garantálja az optimális hőmérsékletet. Pro-Clean 2 hullámcsöves rétegtároló részletek

13 Max. üzemi hőmérséklet 110 C Tároló max. üzemi nyomása 3 bar 24 RÉTEGTÁROLÓ Nemesacél hullámcső max. üzemi nyomása Kazán-/fűtéscsatlakozások 6 bar Rp 6/4 (részben beáramláscsillapítóval) PRO CLEAN PRO CLEAN 2WR SZABADALMAZTATOTT EP Használati melegvíz csatlakozók Rp 1 Kazánfeltöltő- és leürítő csatlakozók Rp ½ PRO CLEAN PRO CLEAN 2WR Hőmérő csatlakozó Rp ½ Pro-Clean rétegtárolós szféracserélő melegvíz-csapolási teljesítménye és méretezése Típus PC 500 PC 800 PC 1000B PC 1000S Tárolótérfogat l egyszeri Vízhozam 1 60 C l PC 1250 PC 1500 PC 2000 PC 2500 PC 3000 PC 4000 PC 5000 Műszaki adatok Pro-Clean Típus PC 500 PC 800 Kollektor PC 1000-B PC 1000-S Ipari víz keverő Melegvíz PC 1250 PC 1500 PC 2000 PC 2500 PC 3000 PC 4000 PC 5000 Cikkszám Névleges térfogat [l] * Magasság szigetelés nélkül [mm]* Magasság szigeteléssel [mm]* Átmérő szigetelés nélkül [mm]* Átmérő szigeteléssel [mm]* A szélesség szigeteléssel [mm]* B szélesség szigeteléssel [mm]* Billenési méret [mm]* Tömeg [kg] Műszaki adatok Pro-Clean 2WR Típus Radiátorok 2000 Padlófűtés Cikkszám Névleges térfogat [l] * Magasság szigetelés nélkül [mm]* Magasság szigeteléssel [mm]* Átmérő szigetelés nélkül [mm]* Átmérő szigeteléssel [mm]* A szélesség szigeteléssel [mm]* B szélesség szigeteléssel [mm]* Billenési méret [mm]* Tömeg [kg] * Valamennyi méretadat tűrése +/- 3% Hullámcső 50 C l Használati víz hullámcső térfogata l Hosszúság m Felület m 2 6,19 7,48 7,48 7,48 7,48 8,77 8,77 10,06 10,06 10,06 10,06 Csapolási teljesítmény (melegvíz) T 2 30 l/perc esetén C T 2 40 l/perc esetén C T 2 50 l/perc esetén C T 2 70 l/perc esetén C Alkalmazási terület (melegvíz) 3 AW alábbiakkal kombinálható ST ST ST ST 60K ST ST 60K ST ST 60K ST ST 60K ST ST 60K MAXIMÁLIS VÍZÁTFOLYÁS PRO-CLEAN TÁROLÓK ESETÉN, A RÉTEGEK KEVERÉSE NÉLKÜL ST ST 60K ST 60 ST 60 ST 60 Tárolóméret [l] Térfogatáram [m 3 / óra] 2,7 3,2 3,4 3,4 4,0 4,3 4,4 4,5 4,9 5,0 Pro-Clean rétegtárolós szféracserélő melegvíz-csapolási teljesítménye és méretezése Típus Tárolótérfogat l egyszeri Vízhozam 60 C l Hullámcső C l Használati víz hullámcső térfogata l 2 x 55 2 x 55 2 x 60 2 x 75 2 x 75 2 x 75 2 x 75 Hosszúság m 2 x 29 2 x 29 2 x 34 2 x 39 2 x 39 2 x 39 2 x 39 Felület m 2 2 x 7,48 2 x 7,48 2 x 8,77 2 x 10,06 2 x 10,06 2 x 10,06 2 x 10,06 Csapolási teljesítmény (melegvíz) 2 hullámcsővel párhuzamosan kapcsolva Típus T 2 30 l/perc esetén C T 2 40 l/perc esetén C Szolár állomás Olaj Gáz Biomassza Hőszivattyú T 2 50 l/perc esetén C T 2 70 l/perc esetén C T 2 90 l/perc esetén C T l/perc esetén C T l/perc esetén C Pro-Clean szolár réteges tároló Hidegvíz Alkalmazási terület (melegvíz) 3 AW alábbiakkal kombinálható ST ST 60k ST ST 60k ST ST 60k ST ST 60k ST 60 ST 60 ST Vízhozam (melegvíz 38 C hőmérsékletig) 60 C/50 C hőmérsékletű vízzel feltöltött puffertároló esetén Δt: Hőmérséklet-különbség a pufferben tárolt víz és a csapolt használati melegvíz között, félig töltött tároló esetén 3... Az adatok szokványos fogyasztás esetén érvényesek. Szélsőséges fogyasztásnál, például uszodák, szaunák stb. esetében specifikus méretezési számításokra van szükség Lakások száma (3 személy/lakás). Érvényesség: csak keringtetés nélkül.

14 26 RÉTEGTÁROLÓ PRO HEAT RÉTEGTÁROLÓ A PRO-HEAT RÉTEGTÁROLÓ A puffertároló réteges feltöltése megakadályozza a hideg és a már felfűtött meleg víz keveredését, ezáltal az energiakihasználtságot optimalizálja. A belső rétegződés fenntartásáról beáramlás csillapítók gondoskodnak. Szféracserélővel alkalmazva a Pro-Heat multifunkcionális fűtési rétegtároló rendszerré válik. Műszaki adatok Max. üzemi hőmérséklet 110 C Tároló max. üzemi nyomása 3 bar Kazán-/fűtéscsatlakozások Rp 6/4 (részben beáramláscsillapítóval) Kazánfeltöltő- és leürítő csatlakozók Rp ½ Hőmérő csatlakozó Rp ½ Kiváló szigetelési mutatók Rendkívül hatékony szigetelés gondoskodik a minél alacsonyabb hőveszteségről. Szféracserélő bordázott hőcserélővel Fűtési víz a megfelelő hőfokon mindez egy innovatív rétegezési eljárásnak köszönhetően. Fűtési rendszer Ideálisan kombinálható napkollektorokkal fűtésrásegítésre, biomassza rendszerekkel puffertárolóként, hőszivattyús rendszerekkel fűtési tárolóként. ELŐNYÖK PRO-HEAT + + Optimális energiakihasználtság a réteges feltöltés révén + + Egyszerű működési elv bonyolult megoldások nélkül (gravitáció elv) + + Fűtési puffertárolóval bővíthető + + Gazdaságosabb fűtési rendszert eredményez Műszaki adatok Típus PH 500 PH 800 PH 1000-B PH 1000-S PH 1250 PH 1500 PH 2000 PH 2500 PH 3000 PH 4000 PH 5000 Cikkszám Névleges térfogat [l] * Magasság szigetelés nélkül [mm]* Magasság szigeteléssel [mm]* Átmérő szigetelés nélkül [mm]* Átmérő szigeteléssel [mm]* A szélesség szigeteléssel [mm]* B szélesség szigeteléssel [mm]* Billenési méret [mm]* Tömeg [kg] * Valamennyi méretadat tűrése +/- 3% PRO-HEAT RÉTEGTÁROLÓ BEKÖTÉSI SÉMA R

15 28 RÉTEGTÁROLÓ PRO CLEAN PRO CLEAN PRO HEAT 2WR SZFÉRACSERÉLŐ NAPKOLLEKTOROS RÉ- TEGTÁROLÓHOZ PRO-CLEAN / 2WR / PRO-HEAT A szféracserélő feladata a rétegtároló optimális feltöltésének biztosítása. A szféracserélőben egy réz bordáscsöves hőcserélő végzi a hőátvitelt. RÉTEGTÁROLÓ SZIGETELÉS 100 MM PRO-CLEAN / 2WR / PRO-HEAT A külső köpeny 1,2 mm vastag, szürke, strukturált (RAL 9022) polisztirol-keményműanyag fóliából készül. A belső szigetelőköpeny poliészterszálas filcből készül. Teljes hőszigetelés: B2 tűzvédelmi osztály, FCKW-mentes és 100%-ban újrahasznosítható. Jellemző Teszt módszerek Érték Egység Sűrűség - 27 kg/m 3 Illékony anyagok kibocsátása DIN B 0,3 mg Formaldehid kibocsátás VDA 275 < 2 mg/kg Tűzállóság DIN < 100 mm/perc Tűzvédelmi osztály DIN 4102 B1 - Teljes egyseg tűzvedelmi osztalya DIN 4102 B2 - ST 10 ST 20 ST 40 ST 60 ST 60K Cikksz Anyag Felállítás Ház: S 235 JR / hőcserélő: réz Felszerelés a Pro-Clean és Pro-Heat tárolókra karima segítségével Ház max. üzemi nyomás / max hőmérs. 3 bar / 110 C Hőcserélő max. üzemi nyomás / max hőmérs. 10 bar / 110 C Magasság szigetelés nélkül 1457 mm 1927 mm 1457 mm Átmérő szigetelés nélkül 216 mm 300 mm Össztérfogat hőcserélővel 32 l 67,5 l Ház térfogat hőcserélő nélkül 29,9 l 29,6 l 27,8 l 60 l Hőcserélő térfogat 2,1 l 2,4 l 4,2 l 7,5 l Üres tömeg 40 kg 44 kg 50 kg 59 kg 61 kg Hőcserélő külső átmérője 190 mm 257 mm Hossz (benyúlási mélység) hőcserélő 570 mm 665 mm 850 mm 980 mm Hőcserélő felület 2,63 m 2 3,87 m 2 5,5 m 2 9,5 m 2 max. javasolt kollektorterület 10 m 2 20 m 2 40 m 2 60 m 2 POLIÉSZTERSZÁLAS FILC SZIGETELÉS PC-HEZ ÉS PH-HOZ Típus PCH 500 PCH 800 PCH 1000B PCH 1000S PCH 1250 Tartós hőmérséklet - max. 130 C Szín - fehér - A szigetelés hővezetési együtthatója PCH 1500 PCH 2000 PCH ,035 W/mK PCH 3000 PCH 4000 PCH 5000 Cikksz A méret 1020 mm 1105 mm 1180 mm 1140 mm 1235 mm 1320 mm 1400 mm 1600 mm 1540 mm 1840 mm 1840 mm B méret 1175 mm 1280 mm 1380 mm 1320 mm 1440 mm 1540 mm 1640 mm 1840 mm 1800 mm 2140 mm 2140 mm Vastagság 100 mm 100 mm 100 mm 100 mm 100 mm 100 mm 100 mm 100 mm 110 mm 110 mm 110 mm POLIÉSZTERSZÁLAS FILC SZIGETELÉS -HEZ Típus ISOV Cikksz A méret 1235 mm 1320 mm 1400 mm 1600 mm 1540 mm 1840 mm 1840 mm B méret 1440 mm 1540 mm 1640 mm 1840 mm 1800 mm 2140 mm 2140 mm Vastagság 100 mm 100 mm 100 mm 100 mm 110 mm 110 mm 110 mm RÉTEGTÁROLÓ SZIGETELÉS 200 MM PRO-CLEAN / 2WR / PRO-HEAT A külső köpeny 1 mm vastag, szürke, strukturált (RAL 9022) polisztirol-keményműanyag fóliából készül. A belső szigetelőköpeny poliészterszálas filcből készül. Használata csak telepített szfércserélőhöz csatlakoztatva lehetséges! Méretek Típus ISOVL 200 PCH 800 A B ISOVL 200 PCH1000S Cikksz A méret 1524 mm 1558 mm B méret 1154 mm 1201 mm Magasság 2110 mm 2320 mm Vastagság 200 mm 200 mm Jellemző Teszt módszerek Érték Egység Sűrűség - 12 kg/m 3 Illékony anyagok kibocsátása DIN B 0,2 mg Formaldehid kibocsátás VDA 275 < 2 mg/kg Tűzállóság DIN < 100 mm/perc Tűzvédelmi osztály DIN 4102 B1 - Teljes egyseg tűzvedelmi osztalya DIN 4102 B2 - Tartós hőmérséklet - max. 130 C Szín - fehér - A szigetelés hővezetési együtthatója - 0,041 W/mK

16 30 FRISS VÍZ TÁROLÓ FS/1R FRISS VÍZ TÁROLÓ FRISSVÍZ A NAP BÁRMELY IDŐSZAKÁBAN A TiSUN frissvíztároló gondoskodik a meleg, tiszta vízről és a fűtési rendszerbe integrálható. A belső nemesacél hullámcsőben a használati víz átfolyásos elven mindig frissen és gyorsan melegszik fel, és nem kell órákon keresztül egy nagyobb űrtartalmú meleg víz tárolóban raktározni. A hőveszteségek a tároló innovatív filc szigetelése révén minimálisra csökkenthetők. A NAGY TESTVÉR 2 BELSŐ HŐCSERÉLŐVEL A két belső hőcserélő lehetővé teszi a kétzónás töltést, mely által a hatékonyság jelentősen növekedik. A felső hőcserélőn keresztül előbb a tároló teteje van fűtve napenergiával, ezáltal hatékonyabban fűthető és gyorsabban kinyerhető a használati meleg víz. FS/2R FRISS VÍZ TÁROLÓ Használati melegvíz higiénikus melegítése A frissen felmelegített víz igény szerint levehető a hullámcsőből, és friss víz pótolja a levett mennyiséget. Alaktartó szigetelés Kiváló hőszigetelő tulajdonságokkal rendelkező, 100 százalékban újrahasznosítható poliészterszálas filc. Kompakt felépítés integrált szolár hőcserélővel. Nagy teljesítményű kétzónás feltöltés a hatékonyság növelése érdekében. Fűtési rendszer Ideális gáz, olaj vagy biomassza fűtési rendszerrel, napkollektorokkal kombinálva. ELŐNYÖK + + Folyamatosan kinyerhető hő az egy- vagy kétzónás töltés révén + + Higiénikus meleg víz előállítás a speciális nemesacél hullámcső révén + + Gazdaságosabb működés minden fűtési rendszerben (napkollektor, biomassza, hőszivattyú) + + Állandó, kiemelkedően gyors melegvíz előállítás + + Egyszerű működési elv bonyolult megoldások nélkül (gravitációs elv) + + Helytakarékos felépítés + + Hosszú élettartam éves garancia 70 C 40 C 40 C 20 C Folyamatosan felhasználható hő a kétzónás töltés révén

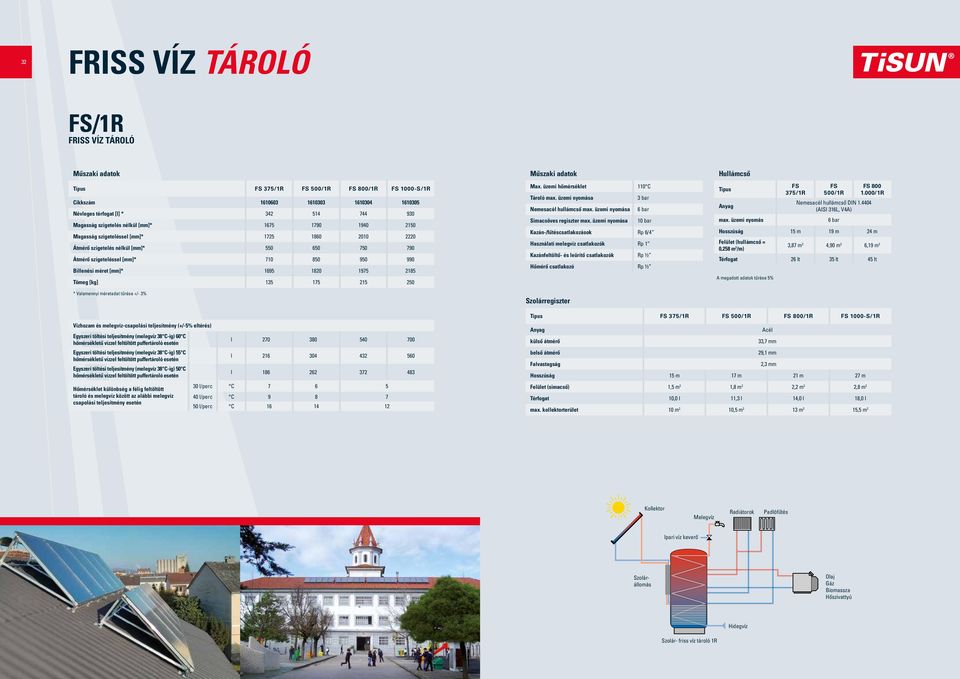

17 32 FRISS VÍZ TÁROLÓ FS/1R FRISS VÍZ TÁROLÓ Műszaki adatok Típus FS 375/1R FS 500/1R FS 800/1R FS 1000-S/1R Cikkszám Névleges térfogat [l] * Magasság szigetelés nélkül [mm]* Magasság szigeteléssel [mm]* Átmérő szigetelés nélkül [mm]* Átmérő szigeteléssel [mm]* Billenési méret [mm]* Tömeg [kg] * Valamennyi méretadat tűrése +/- 3% Műszaki adatok Max. üzemi hőmérséklet 110 C Tároló max. üzemi nyomása 3 bar Nemesacél hullámcső max. üzemi nyomása 6 bar Simacsöves regiszter max. üzemi nyomása 10 bar Kazán-/fűtéscsatlakozások Rp 6/4 Használati melegvíz csatlakozók Rp 1 Kazánfeltöltő- és leürítő csatlakozók Rp ½ Hőmérő csatlakozó Rp ½ Szolárregiszter Hullámcső Típus Anyag max. üzemi nyomás A megadott adatok tűrése 5% FS 375/1R FS 500/1R Nemesacél hullámcső DIN (AISI 316L, V4A) 6 bar FS /1R Hosszúság 15 m 19 m 24 m Felület (hullámcső = 0,258 m 2 /m) 3,87 m 2 4,90 m 2 6,19 m 2 Térfogat 26 lt 35 lt 45 lt Vízhozam és melegvíz-csapolási teljesítmény (+/-5% eltérés) Egyszeri töltési teljesítmény (melegvíz 38 C-ig) 60 C hőmérsékletű vízzel feltöltött puffertároló esetén Egyszeri töltési teljesítmény (melegvíz 38 C-ig) 55 C hőmérsékletű vízzel feltöltött puffertároló esetén Egyszeri töltési teljesítmény (melegvíz 38 C-ig) 50 C hőmérsékletű vízzel feltöltött puffertároló esetén Hőmérséklet különbség a félig feltöltött tároló és melegvíz között az alábbi melegvíz csapolási teljesítmény esetén l l l l/perc C l/perc C l/perc C Típus FS 375/1R FS 500/1R FS 800/1R FS 1000-S/1R Anyag Acél külső átmérő 33,7 mm belső átmérő 29,1 mm Falvastagság 2,3 mm Hosszúság 15 m 17 m 21 m 27 m Felület (simacső) 1,5 m 2 1,8 m 2 2,2 m 2 2,8 m 2 Térfogat 10,0 l 11,3 l 14,0 l 18,0 l max. kollektorterület 10 m 2 10,5 m 2 13 m 2 15,5 m 2 Kollektor Melegvíz Radiátorok Padlófűtés Ipari víz keverő Szolárállomás Olaj Gáz Biomassza Hőszivattyú Hidegvíz Szolár- friss víz tároló 1R

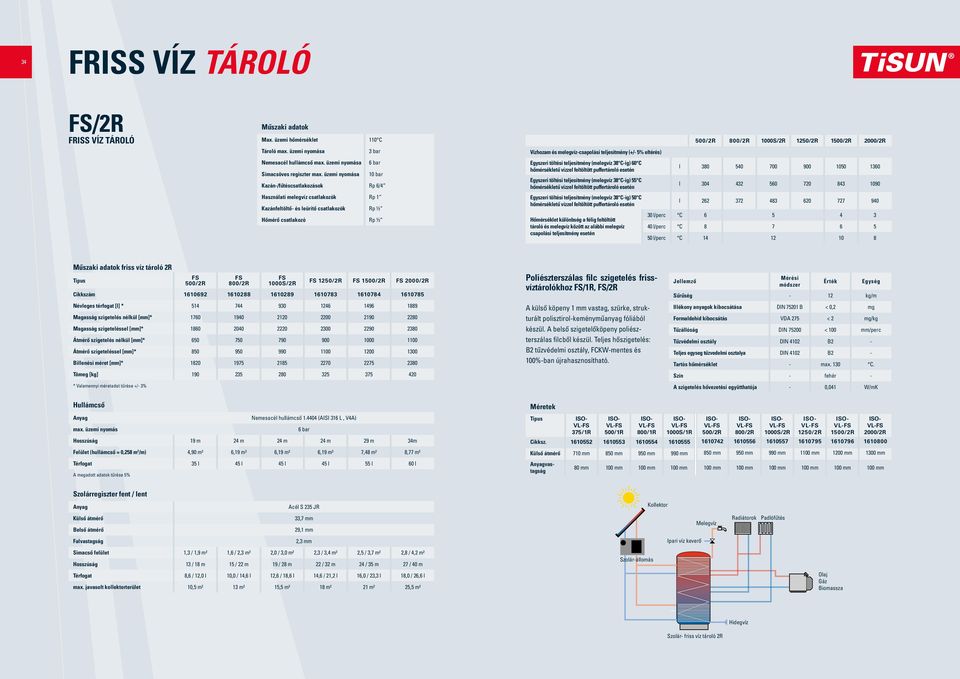

18 34 FRISS VÍZ TÁROLÓ FS/2R FRISS VÍZ TÁROLÓ Műszaki adatok Max. üzemi hőmérséklet 110 C Tároló max. üzemi nyomása 3 bar Nemesacél hullámcső max. üzemi nyomása 6 bar Simacsöves regiszter max. üzemi nyomása 10 bar Kazán-/fűtéscsatlakozások Rp 6/4 Használati melegvíz csatlakozók Rp 1 Kazánfeltöltő- és leürítő csatlakozók Rp ½ Hőmérő csatlakozó Rp ½ Vízhozam és melegvíz-csapolási teljesítmény (+/- 5% eltérés) Egyszeri töltési teljesítmény (melegvíz 38 C-ig) 60 C hőmérsékletű vízzel feltöltött puffertároló esetén Egyszeri töltési teljesítmény (melegvíz 38 C-ig) 55 C hőmérsékletű vízzel feltöltött puffertároló esetén Egyszeri töltési teljesítmény (melegvíz 38 C-ig) 50 C hőmérsékletű vízzel feltöltött puffertároló esetén Hőmérséklet különbség a félig feltöltött tároló és melegvíz között az alábbi melegvíz csapolási teljesítmény esetén 500/2R 800/2R 1000S/2R 1250/2R 1500/2R 2000/2R l l l l/perc C l/perc C l/perc C Műszaki adatok friss víz tároló 2R Típus FS 500/2R FS 800/2R FS 1000S/2R FS 1250/2R FS 1500/2R FS 2000/2R Cikkszám Névleges térfogat [l] * Magasság szigetelés nélkül [mm]* Magasság szigeteléssel [mm]* Átmérő szigetelés nélkül [mm]* Átmérő szigeteléssel [mm]* Billenési méret [mm]* Tömeg [kg] * Valamennyi méretadat tűrése +/- 3% Poliészterszálas filc szigetelés frissvíztárolókhoz FS/1R, FS/2R A külső köpeny 1 mm vastag, szürke, strukturált polisztirol-keményműanyag fóliából készül. A belső szigetelőköpeny poliészterszálas filcből készül. Teljes hőszigetelés: B2 tűzvédelmi osztály, FCKW-mentes és 100%-ban újrahasznosítható. Jellemző Mérési módszer Érték Egység Sűrűség - 12 kg/m Illékony anyagok kibocsátása DIN B < 0,2 mg Formaldehid kibocsátás VDA 275 < 2 mg/kg Tűzállóság DIN < 100 mm/perc Tűzvédelmi osztály DIN 4102 B2 - Teljes egyseg tűzvedelmi osztalya DIN 4102 B2 - Tartós hőmérséklet - max. 130 C. Szín - fehér - A szigetelés hővezetési együtthatója - 0,041 W/mK Hullámcső Anyag Nemesacél hullámcső (AISI 316 L, V4A) max. üzemi nyomás 6 bar Hosszúság 19 m 24 m 24 m 24 m 29 m 34m Felület (hullámcső = 0,258 m 2 /m) 4,90 m² 6,19 m² 6,19 m² 6,19 m² 7,48 m² 8,77 m² Térfogat 35 l 45 l 45 l 45 l 55 l 60 l A megadott adatok tűrése 5% Méretek Típus ISO- VL-FS 375/1R ISO- VL-FS 500/1R ISO- VL-FS 800/1R ISO- VL-FS 1000S/1R ISO- VL-FS 500/2R ISO- VL-FS 800/2R ISO- VL-FS 1000S/2R ISO- VL-FS 1250/2R ISO- VL-FS 1500/2R ISO- VL-FS 2000/2R Cikksz Külső átmérő 710 mm 850 mm 950 mm 990 mm 850 mm 950 mm 990 mm 1100 mm 1200 mm 1300 mm Anyagvastagság 80 mm 100 mm 100 mm 100 mm 100 mm 100 mm 100 mm 100 mm 100 mm 100 mm Szolárregiszter fent / lent Anyag Acél S 235 JR Kollektor Külső átmérő Belső átmérő 33,7 mm 29,1 mm Melegvíz Radiátorok Padlófűtés Falvastagság 2,3 mm Ipari víz keverő Simacső felület 1,3 / 1,9 m² 1,6 / 2,3 m² 2,0 / 3,0 m² 2,3 / 3,4 m² 2,5 / 3,7 m² 2,8 / 4,2 m² Hosszúság 13 / 18 m 15 / 22 m 19 / 28 m 22 / 32 m 24 / 35 m 27 / 40 m Térfogat 8,6 / 12,0 l 10,0 / 14,6 l 12,6 / 18,6 l 14,6 / 21,2 l 16,0 / 23,3 l 18,0 / 26,6 l max. javasolt kollektorterület 10,5 m² 13 m² 15,5 m² 18 m² 21 m² 25,5 m² Szolár-állomás Olaj Gáz Biomassza Hidegvíz Szolár- friss víz tároló 2R

19 36 FRISS VÍZ TÁROLÓ FS/WP FRISS VÍZ TÁROLÓ HŐSZIVATTYÚHOZ ÉS BIOMASSZÁHOZ SOKRÉTŰ TEHETSÉG A TiSUN FS/WP hőszivattyús frissvíztároló gondoskodik a meleg és tiszta vízről valamint jól kombinálható hőszivattyúval padlófűtés céljából. A belső nemesacél hullámcsőben a használati víz átfolyásos elven mindig frissen és gyorsan melegszik fel, és nem kell órákon keresztül egy nagyobb űrtartalmú meleg víz tárolóban raktározni. A hőveszteségek a tároló innovatív filc szigetelése révén minimálisra csökkenthetők. Fűtési üzem alatt beáramlás csillapítók gátolják a tároló belső összekeveredését. Műszaki adatok Típus FS 500/WP FS 800/WP FS 1000-S/WP FS 1250/WP Cikkszám Névleges térfogat [l] * Készenléti térfogat [l] * Magasság szigetelés nélkül [mm]* Magasság szigeteléssel [mm]* Átmérő szigetelés nélkül [mm]* Átmérő szigeteléssel [mm]* Billenési méret [mm]* Tömeg [kg] * Valamennyi méretadat tűrése +/- 3% Használati melegvíz higiénikus melegítése A frissen felmelegített víz igény szerint levehető a hullámcsőből, és friss víz pótolja a levett mennyiséget. A csőfal hullámalakja erős örvényeket kelt a víz átáramlása közben és nagy hőcserélő-felületet biztosít, ez pedig megsokszorozza a melegvízkészítési teljesítményt. Fűtési rendszer Ideális választás hőszivattyúhoz illetve hagyományos olajvagy gázkazános fűtési rendszerekhez. Kazán-/fűtővíz oldali térfogatáramok Max. térfogatáram a réteg átkeverése nélkül Használati melegvíz hőcserélő jellemzői (nemesacél hullámcső)* 2,5 m 3 /h 3,0 m 3 /h 3,0 m 3 /h 3,0 m 3 /h Anyag Csonk , hullámcső Max. üzemi hőmérséklet 110 C Max. üzemi nyomás Hosszúság 24 m 29 m 29 m 34 m Felület 6,19 m 2 7,48m 2 7,48 m 2 8,77 m 2 Térfogat 45 l 55 l 55 l 65 l A megadott adatok tűrése 5% 6 bar ELŐNYÖK + + Magas használati meleg víz teljesítmény a megfelelően kiválasztott meleg víz készenléti egység révén + + Higiénikus meleg víz előállítás a speciális nemesacél hullámcső révén + + Beáramlás csillapítók akadályozzák a keveredést a tárolón belül darab becsavarható elektromos fűtés csatlakoztatható (napelemes ráfűtés) Egyszeri töltési teljesítmény (hidegvíz 15 C, melegvíz 45 C) Készenléti rész 55 C-ra felmelegítve ( Nyári üzemmód ) Csapolási térfogatáram Egyszeri töltési teljesítmény 10 l/perc 230 l 340 l 380 l 600 l 20 l/perc 250 l 360 l 400 l 640 l 30 l/perc 200 l 330 l 390 l 600 l 40 l/perc 280 l 360 l 560 l Tároló áttöltve 55 C-kal Csapolási térfogatáram Egyszeri töltési teljesítmény 10 l/perc 380 l 500 l 690 l 880 l 20 l/perc 420 l 560 l 740 l 960 l 30 l/perc 360 l 540 l 660 l 930 l 40 l/perc 480 l 620 l 920 l Meleg víz Padlófűtés Ipari víz keverő Beáramlás csillapítók megakadályozzák a kétzónás rétegződés összekeveredését a tárolón belül Hidegvíz Hőszivattyú Meleg víz tároló

20 38 FRISS & SZOLÁR-MELEG VÍZ TÁROLÓ FS/WP FRISS VÍZ TÁROLÓ HŐSZIVATTYÚHOZ ÉS BIOMASSZÁHOZ Műszaki adatok Max. üzemi hőmérséklet 110 C Tároló max. üzemi nyomása 3 bar Nemesacél hullámcső max. üzemi nyomása 6 bar Kazán-/fűtéscsatlakozások Rp 6/4 Használati melegvíz csatlakozók Rp 1 TiSUN MELEG VÍZ ÖZÖN A TiSUN MELEG VÍZ TÁROLÓVAL Ha a napkollektorokkal csak meleg vizet fűtünk, akkor a TiSUN melegvíztároló az ideális megoldás. Minőségi zománcozásával nem csak a legmagasabb higiéniai feltételeknek felel meg, hanem optikailag is meggyőző. BE-SSP-2R SZOLÁR-MELEG VÍZ TÁROLÓ Kazánfeltöltő- és leürítő csatlakozók Rp ½ Hőmérő csatlakozó Rp ½ POLIÉSZTERSZÁLAS FILC SZIGETELÉS FRISSVÍZTÁROLÓKHOZ A külső köpeny 1 mm vastag, szürke, strukturált (RAL 9022) polisztirol-keményműanyag fóliából készül. A belső szigetelőköpeny poliészterszálas filcből készül. A 3-részes köpeny összeszerelése állítható kapcsos záróléc segítségével történik. Fedél- és aljszigeteléssel, valamint EPS zárósapkával együtt. Teljes hőszigetelés: B2 tűzvédelmi osztály, FCKW-mentes és 100%-ban újrahasznosítható. Műszaki adatok Jellemző Mérési módszer Érték Egység Sűrűség - 12 kg/m Illékony anyagok kibocsátása DIN B < 0,2 mg Formaldehid kibocsátás VDA 275 < 2 mg/kg Tűzállóság DIN < 100 mm/perc Tűzvédelmi osztály DIN 4102 B2 - Szolárregiszter nagy hőcserélő felülettel a gyors felfűtés érdekében. Alaktartó szigetelés Kiváló hőszigetelő tulajdonságokkal rendelkező, 100 százalékban újrahasznosítható poliészterszálas filc. Kompakt felépítés Minden TiSUN alkotóelem tökéletes összhangban működik. Fűtési rendszer Ideális gáz, olaj vagy biomassza fűtési rendszerrel, napkollektorokkal kombinálva. ELŐNYÖK + + Hatékony kombináció napkollektorral és fűtőberendezéssel + + Kifejezetten hatékony használati meleg víz készítésére + + Magas minőségi zománcozással Teljes egyseg tűzvedelmi osztalya DIN 4102 B2 - Tartós hőmérséklet - max. 130 C. Szín - fehér - A szigetelés hővezetési együtthatója - 0,041 W/mK Méretek Típus ISOVL- FS 500/WP ISOVL- FS 800/WP ISOVL- FS 1000-S/WP ISOVL- FS 1250/WP Cikksz Külső átmérő 850 mm 950 mm 990 mm 1100 mm Anyagvastagság 100 mm 100 mm 100 mm 100 mm
