1 t LED Tengine DC-String Spotlámpák Mélysugárzók Lin. lámpatestek Térvilágítók Padló I fali lámpák Szabadonsugárzók Dekor. lámpák Csarnokvilágítók

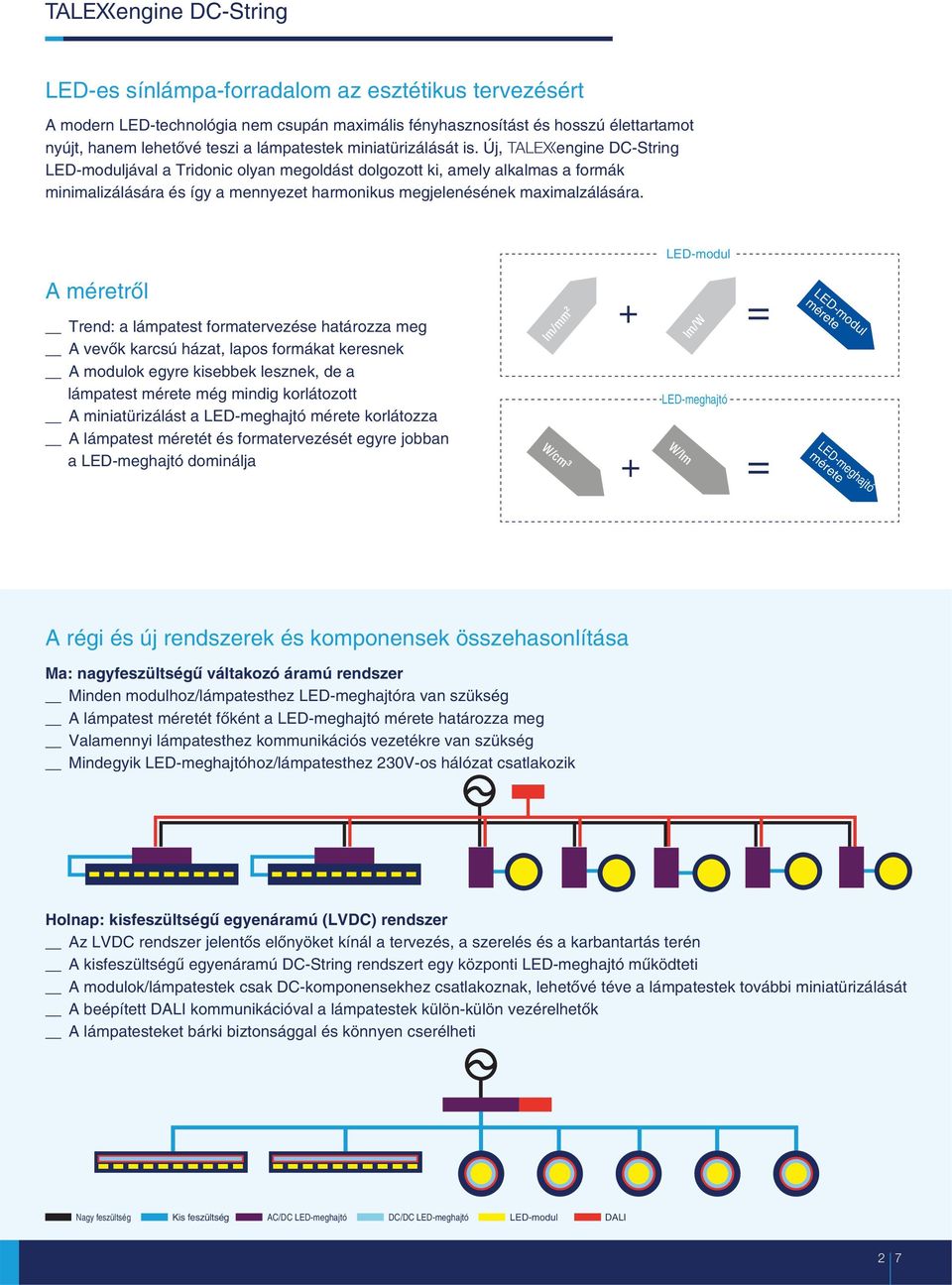

2 LED-es sínlámpa-forradalom az esztétikus tervezésért A modern LED-technológia nem csupán maximális fényhasznosítást és hosszú élettartamot nyújt, hanem lehetõvé teszi a lámpatestek miniatürizálását is. Új, tengine DC-String LED-moduljával a Tridonic olyan megoldást dolgozott ki, amely alkalmas a formák minimalizálására és így a mennyezet harmonikus megjelenésének maximalzálására. LED-modul A méretrõl Trend: a lámpatest formatervezése határozza meg A vevõk karcsú házat, lapos formákat keresnek A modulok egyre kisebbek lesznek, de a lámpatest mérete még mindig korlátozott A miniatürizálást a LED-meghajtó mérete korlátozza A lámpatest méretét és formatervezését egyre jobban a LED-meghajtó dominálja lm/mm² W/cm³ W/lm lm/w LED-meghajtó LED-modul mérete LED-meghajtó mérete A régi és új rendszerek és komponensek összehasonlítása Ma: nagyfeszültségû váltakozó áramú rendszer Minden modulhoz/lámpatesthez LED-meghajtóra van szükség A lámpatest méretét fõként a LED-meghajtó mérete határozza meg Valamennyi lámpatesthez kommunikációs vezetékre van szükség Mindegyik LED-meghajtóhoz/lámpatesthez 230V-os hálózat csatlakozik Holnap: kisfeszültségû egyenáramú (LVDC) rendszer Az LVDC rendszer jelentõs elõnyöket kínál a tervezés, a szerelés és a karbantartás terén A kisfeszültségû egyenáramú DC-String rendszert egy központi LED-meghajtó mûködteti A modulok/lámpatestek csak DC-komponensekhez csatlakoznak, lehetõvé téve a lámpatestek további miniatürizálását A beépített DALI kommunikációval a lámpatestek külön-külön vezérelhetõk A lámpatesteket bárki biztonsággal és könnyen cserélheti Nagy feszültség Kis feszültség AC/DC LED-meghajtó DC/DC LED-meghajtó LED-modul DALI 2

3 A Tridonicnak van megoldása: a tengine DC-String A központosított DC-String meghajtó nagy tervezési szabadságot kínál, mivel teljesen rejtve van az álmennyezetben, és nincs szükség szerelvénydobozra az egyes spotlámpákhoz. f A tengine DC-String tulajdonságai röviden A lámpatestek és áramvezetõ sínek miniatürizálása A Tridonic új DC-String rendszere lehetõvé teszi a lámpatestek és áramvezetõ sínek miniatürizálását a harmonikus és esztétikus mennyezet kialakításához. A lámpatestek egyedi vezérlése az egyenáramú tápvezeték segítségével A miniatürizálás mellett a DC-String az egyes sínes lámpák teljes vezérlését is lehetõvé teszi az egyenáramú tápvezetéken küldött parancsok segítségével. A lámpatestek biztonságos és könnyû cseréjét bárki elvégezheti Az áramvezetõ sín kis egyenfeszültségének köszönhetõen a lámpatesteket bárki biztonsággal és könnyedén ki tudja cserélni. A DC-String segítségével átalakítható tipikus alkalmazások Vendéglátás Bemutató vitrinek világítása Üzletek világítása Elõnyök OEM Építészek/tervezõk Szerelõk Végfelhasználók Új, miniatürizált lámpatestek tervezése Szerelvénydobozok kiküszöbölése Kisebb áramvezetõ sínek lehetõsége A lámpatestek egyedi vezérlése plusz vezetékezés nélkül Új mennyezet/helyiségkialakítási lehetõségek Javított mennyezeti összkép a sínes világítási rendszerek miniatürizálása folytán Tartalékvilágítás és DALI-kompatibilitás a sínes világítás egyetlen konstrukciójával Gyors és könnyû szerelés SELV biztonsági törpefeszültség Hot-Plug-In lehetõség gyors beüzemelés Gyors korszerûsítés DALI-rendszerû szabályozható sínes világításra Gyors és könnyû karbantartás SELV a lámpatestcseréhez nincs szükség villanyszerelõre Hot-Plug-In lehetõség gyors és biztonságos csere Alacsonyabb karbantartási költségek a központi tápellátáshoz szükséges fontos épületblokkokra koncentrálva 3

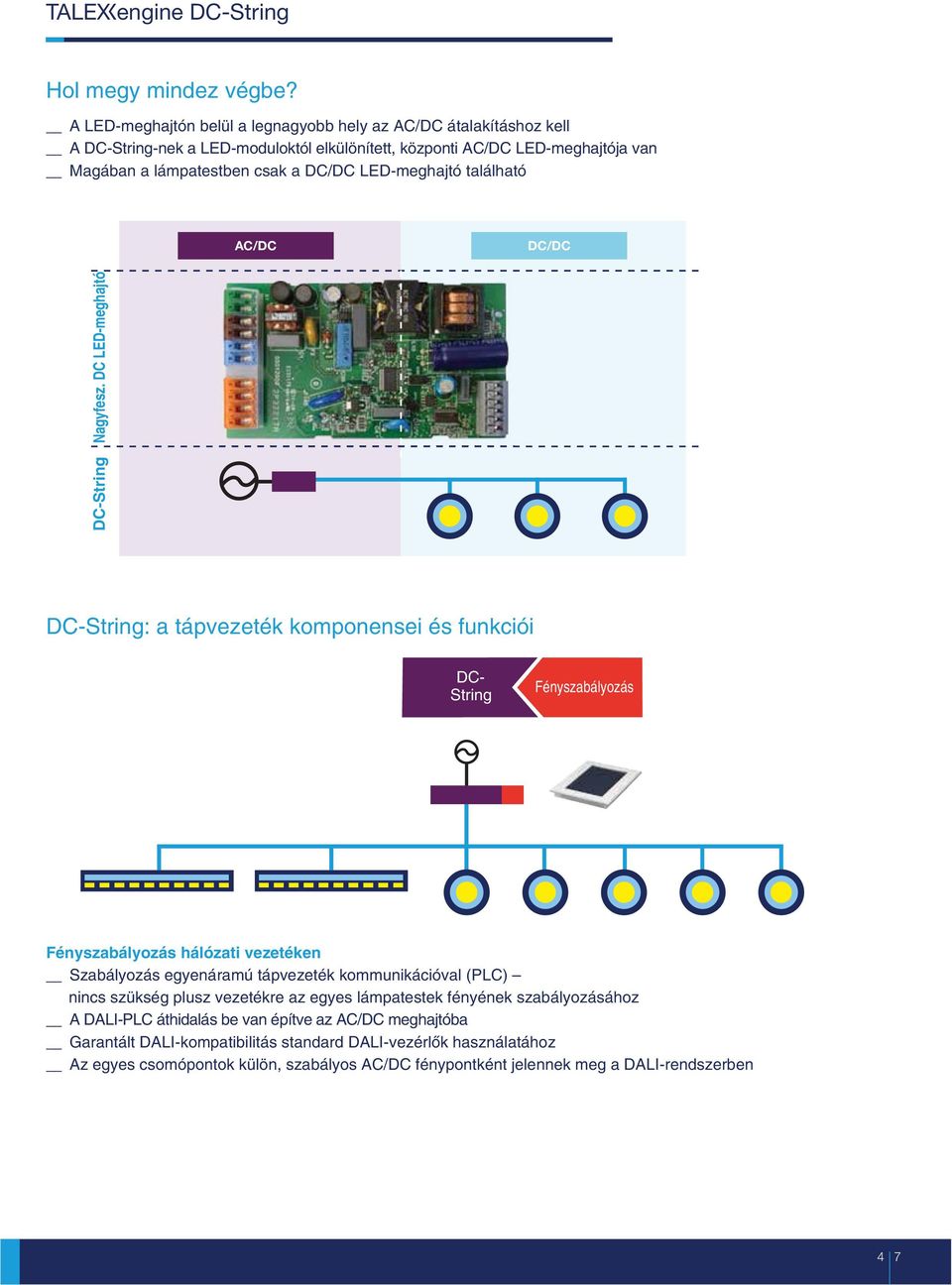

4 Hol megy mindez végbe? A LED-meghajtón belül a legnagyobb hely az AC/DC átalakításhoz kell A DC-String-nek a LED-moduloktól elkülönített, központi AC/DC LED-meghajtója van Magában a lámpatestben csak a DC/DC LED-meghajtó található AC/DC DC/DC DC-String Nagyfesz. DC LED-meghajtó DC-String: a tápvezeték komponensei és funkciói Emergency DC- String Fényszabályozás Fényszabályozás hálózati vezetéken Szabályozás egyenáramú tápvezeték kommunikációval (PLC) nincs szükség plusz vezetékre az egyes lámpatestek fényének szabályozásához A DALI-PLC áthidalás be van építve az AC/DC meghajtóba Garantált DALI-kompatibilitás standard DALI-vezérlõk használatához Az egyes csomópontok külön, szabályos AC/DC fénypontként jelennek meg a DALI-rendszerben 4

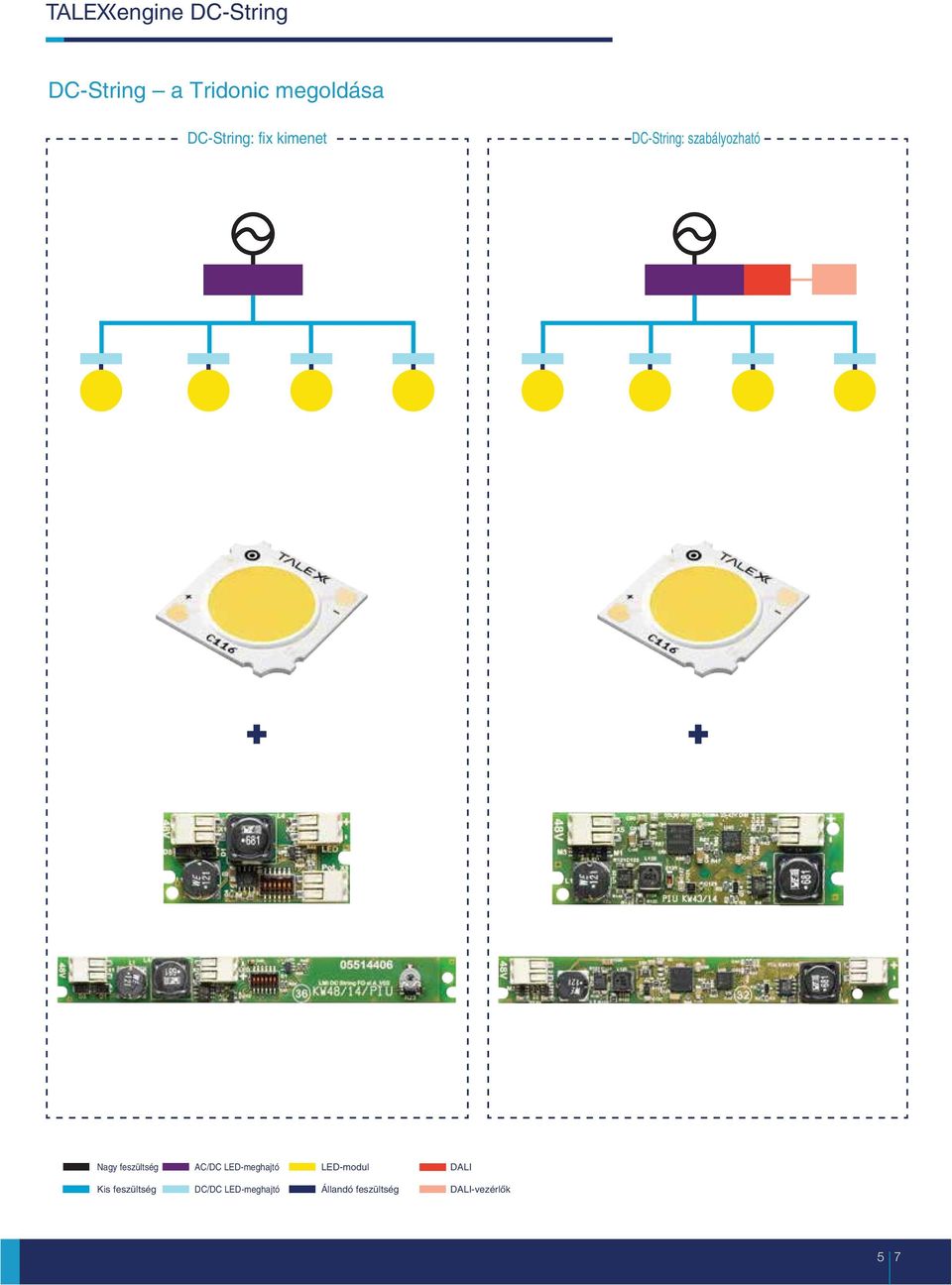

5 DC-String a Tridonic megoldása DC-String: fix kimenet DC-String: szabályozható + + Nagy feszültség AC/DC LED-meghajtó LED-modul DALI Kis feszültség DC/DC LED-meghajtó Állandó feszültség DALI-vezérlõk 5

6 tboard DC-String LMI FO Regular, Slim (normál, karcsú) tdriver DC-String, Independent (független) tdriver DC-String, Linear Low Profie (lineáris, lapos) tboard DC-String LMI DIM Regular, Slim (normál, karcsú) vdriver DC-String Linear Low Profile and Independent (lineáris, lapos és független) Megnevezés áram teljes terhelésnél (ma) feszültség (V) teljesítmény (W) SELV 60V Bemeneti feszültség (V) Méret (mm) Rendelési szám vdriver DC-String Linear Low Profie (lineáris, lapos) LCU 48V 5W DC-STR FO lp igen 220~ x 30 x LCU 48V 5W DC-STR DIM lp igen 220~ x 30 x LCU 48V 150W DC-STR FO lp igen 220~ x 40 x LCU 48V 150W DC-STR DIM lp igen 220~ x 40 x vdriver DC-String Independent (független) LCU 48V 5W DC-STR FO SR igen 220~ x 100 x LCU 48V 5W DC-STR DIM SR igen 220~ x 100 x LCU 48V 150W DC-STR FO SR igen 220~ x 100 x LCU 48V 150W DC-STR DIM SR igen 220~ x 100 x vboard DC-String fixed output and dimming (fix kimenetû és szabályozható) Megnevezés áram (ma) feszültség (V) teljesítmény (W) SELV 60V Bemeneti feszültség (V) Méret (mm) Rendelési szám vboard DC-String fixed output (fix kimenetű) LMI G2 48V mA 3-20V FO Slim igen 46~ x 14,8 x 12, LMI 48V mA 20-42V FO Slim , 29,4 igen 46~ x 14,8 x 12, LMI 48V mA 20-42V FO Regular , 29,4 igen 46~50 49,3 x 23,8 x 12, LMI G2 48V mA 3-20V FO Slim 00 1,050 2, igen 46~ x 14,8 x 12, vboard DC-String dimming (szabályozható) LMI G2 48V mA 3-20V DIM Slim igen 46~ x 14,8 x 12, LMI 48V mA 20-42V DIM Slim ,4 30,9 igen 46~ x 14,8 x 12, LMI 48V mA 20-42V DIM Regular ,4 30,9 igen 46~50 5 x 23,8 x 12, LMI G2 48V mA 3 20V DIM Slim 00 1, igen 46~ x 14,8 x 12,

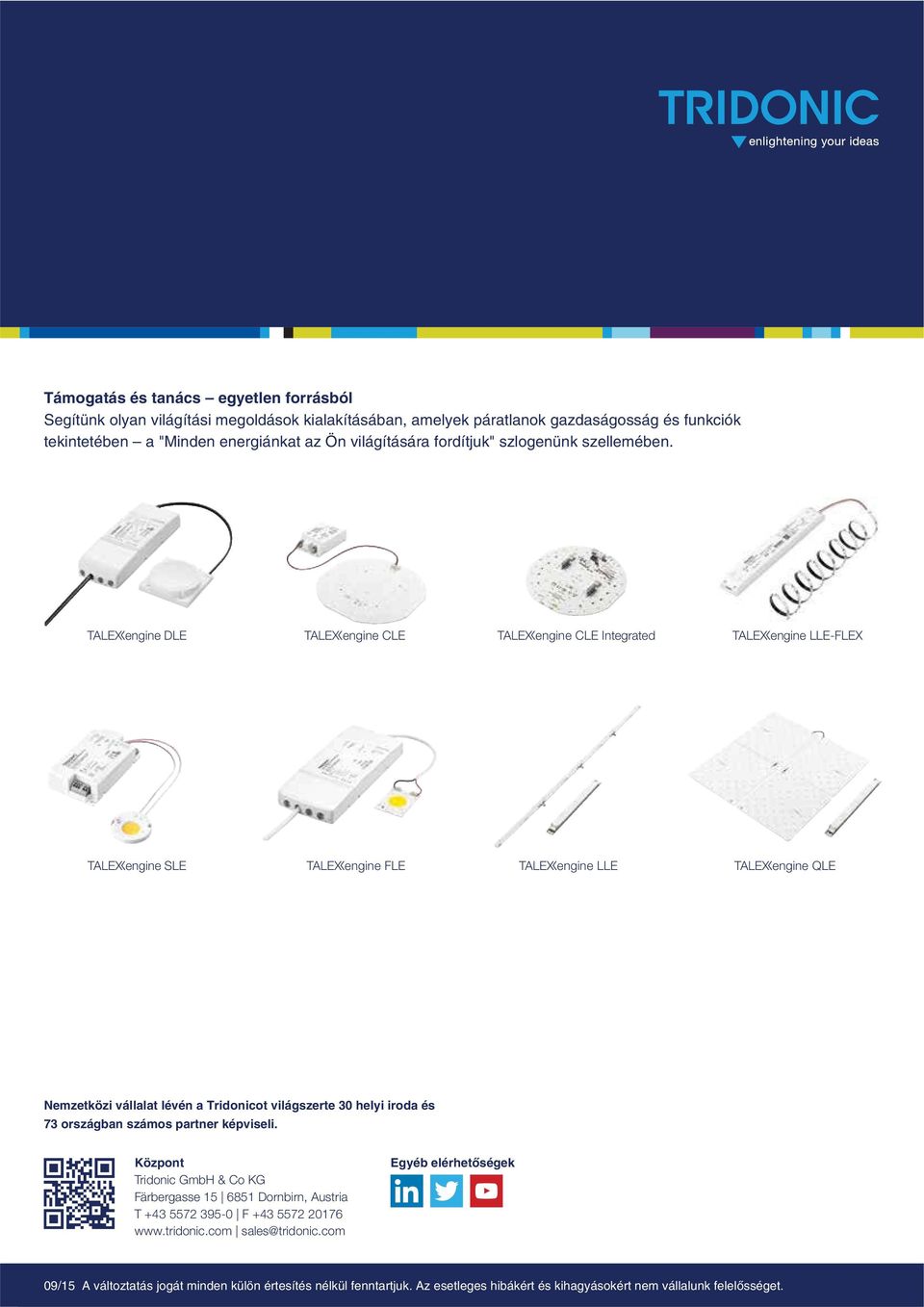

7 Támogatás és tanács egyetlen forrásból Segítünk olyan világítási megoldások kialakításában, amelyek páratlanok gazdaságosság és funkciók tekintetében a "Minden energiánkat az Ön világítására fordítjuk" szlogenünk szellemében. tengine DLE tengine CLE tengine CLE Integrated tengine LLE-FLEX tengine SLE tengine FLE tengine LLE tengine QLE Nemzetközi vállalat lévén a Tridonicot világszerte 30 helyi iroda és 3 országban számos partner képviseli. Központ Tridonic GmbH & Co KG Färbergasse Dornbirn, Austria T F sales@tridonic.com Egyéb elérhetõségek 09/15 A változtatás jogát minden külön értesítés nélkül fenntartjuk. Az esetleges hibákért és kihagyásokért nem vállalunk felelõsséget.
