1 Közösségi naperőmű, műszaki kérdések MTVSZ, Baranyák Zoltán

2 Amiről szó lesz Napelem, de mitől megy? Milyen kiegészítők kellenek a napelem mellé? Mi a napelemek jelentősége a többi megújuló közt? Milyen napelemek vannak? Hová lehet és hová nem érdemes napelemet? Napelemek várható fejlődése

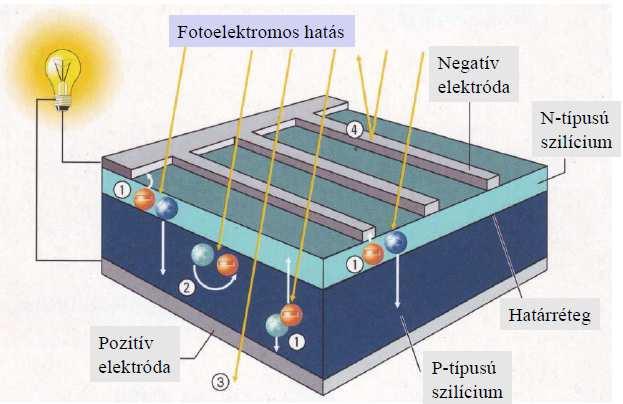

3 Napelem működése Móricka ábra

4 Cellától az erőműig

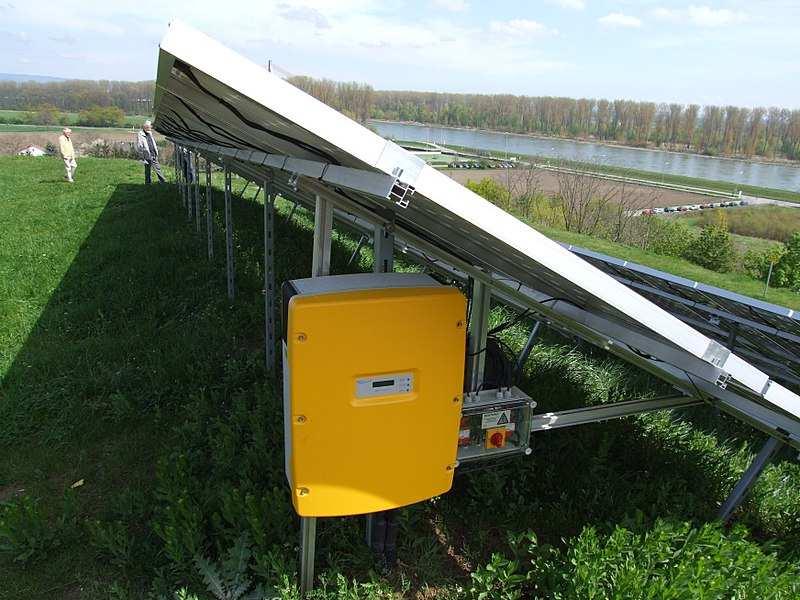

5 Egyen áramból váltakozó áram = Inverter

6 Napelemmel több energia mint Forrás: Fenntartható energia David J. C. MacKay Tipotex kiadó

7 Napelemmel több energia mint Bioetanol ~0,2-0,3 W/m 2 Biodízel ~0,15-0,35 W/m 2 Energia erdő ~0,2-0,3 W/m 2 Vízenergia ~0,02-0,24 W/m 2 Szélenergia ~2-10 W/m 2 Napelem ~20-26 W/m 2 De mindegyik megújulóra szükség lehet csak eltérő az alkalmazhatóságuk! W/m 2 = David J. C. MacKay féle átlagos teljesítménysűrűség

8 Napelemet de milyen gyártmányt? Forrás:

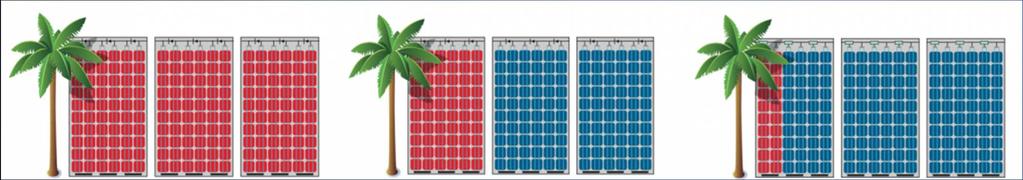

9 Napenergia, napelemek Hagyományos Kompromisszumos Korszerű A piros területek haszontalanná válnak az árnyékoltság idejére!

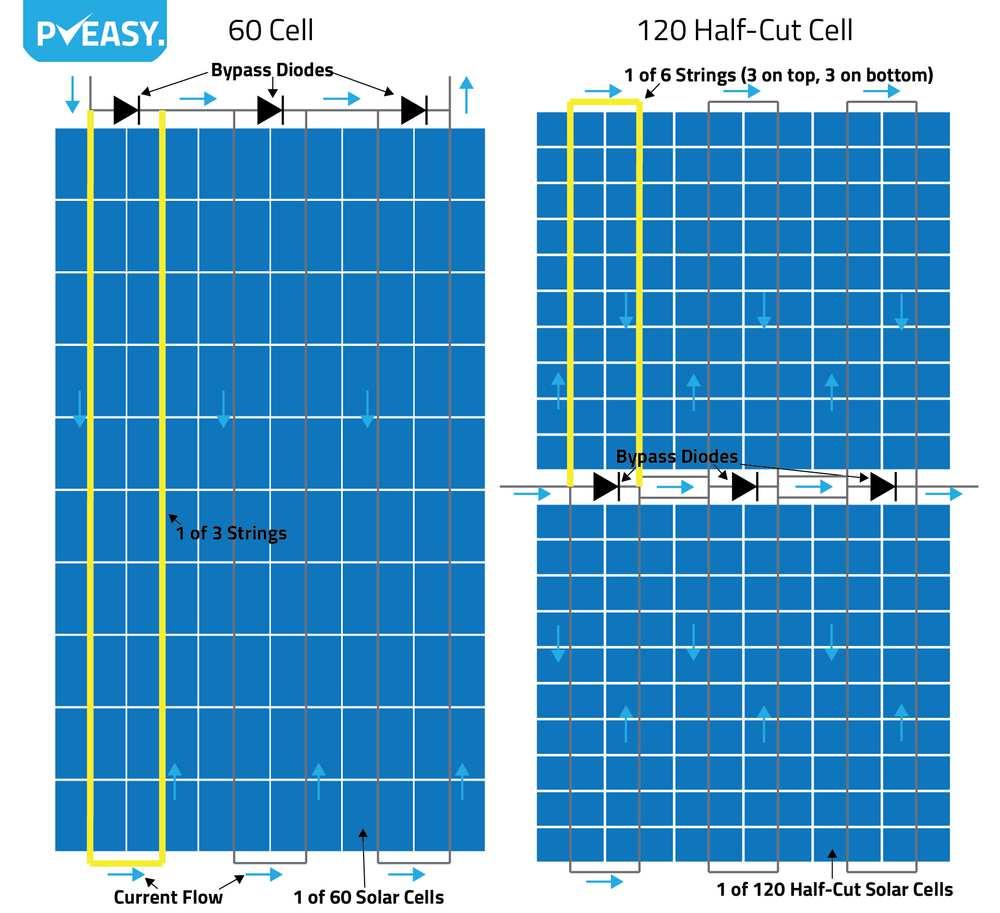

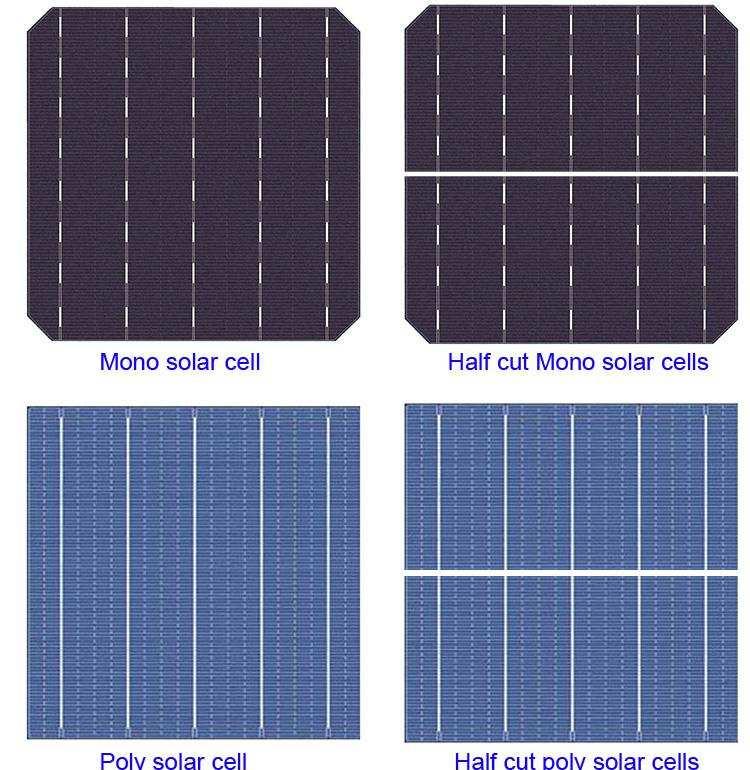

10 Napelemet de milyen gyártmányt?

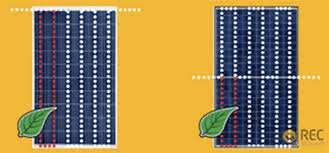

11 Napelemet de milyen gyártmányt? Forrás:

12 Napelemet de milyen gyártmányt? Forrás:

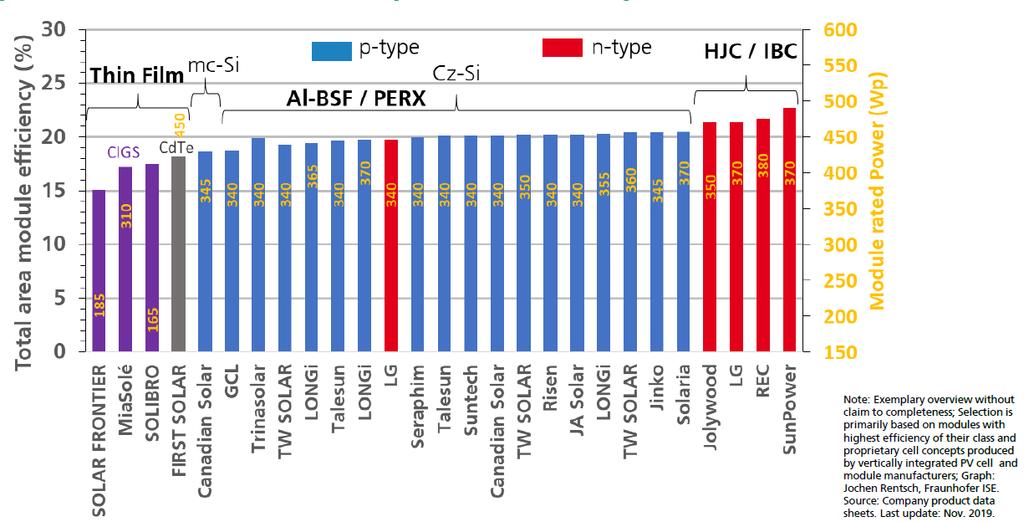

13 Napelemet de milyen gyártmányt? Forrás:

14 Forrás: Napelemek hatásfoka

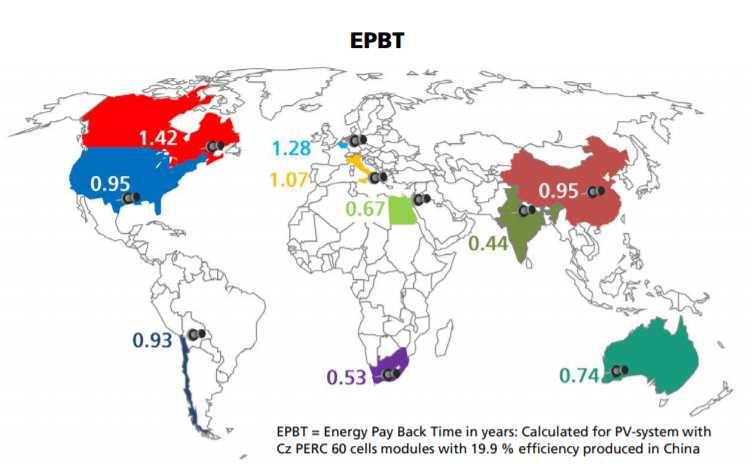

15 Napelemek ún. beépített energia ~megtérülése Magyarországon 2020-ban ~1,2 év EPBT (Figyelem NEM gazdasági megtérülést jelent!) Forrás:

16 Energiaönellátás egységes szemléletben Energiatermelés Low cost + - P2G Energiahasználat Energiatárolás

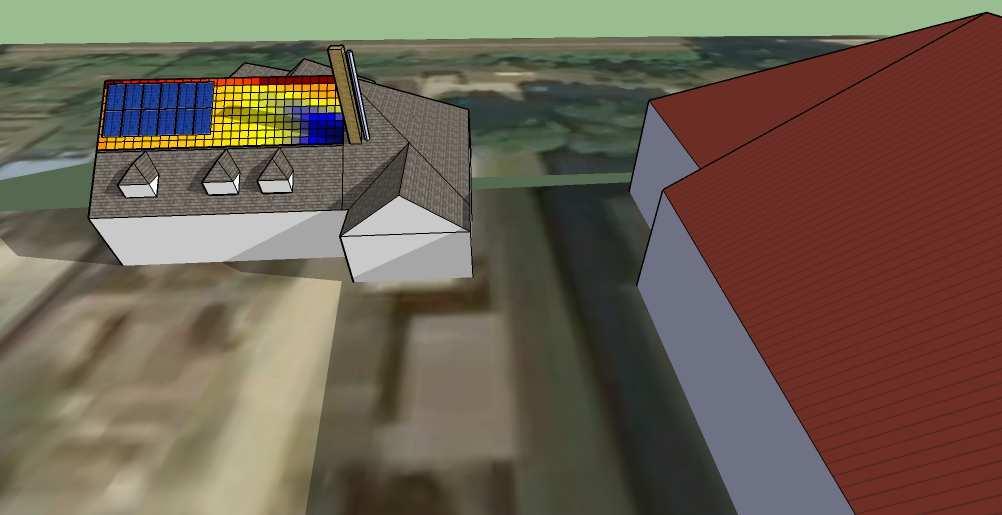

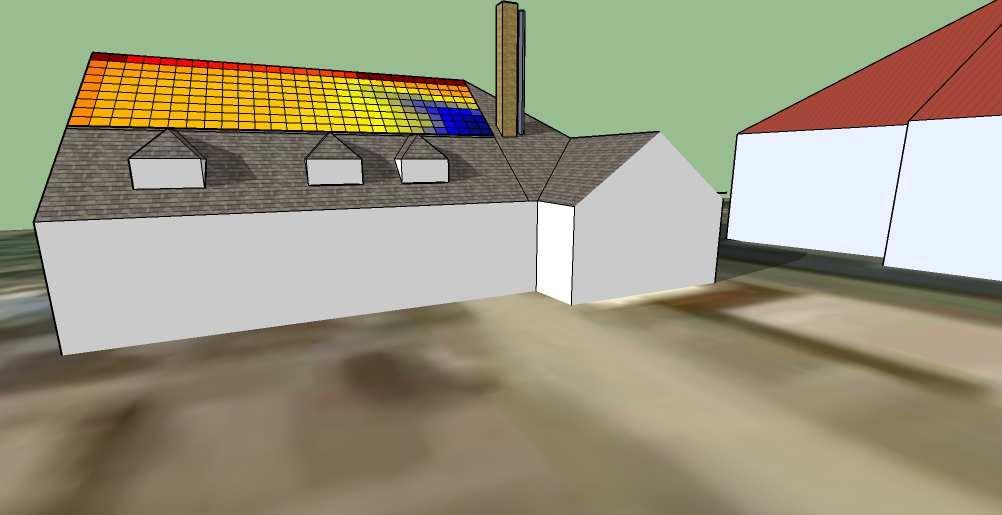

17 Napelemek helyének megválasztása Déli tetősík benapozottsága egész évre modellezve. Ezért fontos a jó elhelyezés! A teljes benapozottságot jelzi a nyíl! (bordó terület)

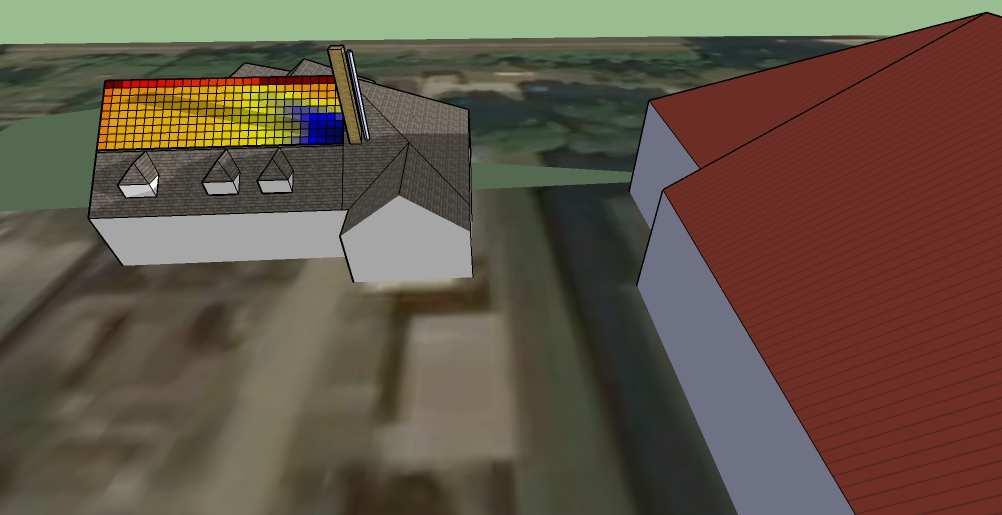

18 Napelemek helyének megválasztása Déli tetősík benapozottsága egész évre modellezve. Legtöbbször csak jó kompromisszumok vannak. A teljes benapozottságot jelzi a nyíl. (bordó terület)

19 Napelemek típusának megválasztása Ilyen tetőre ma már lehet árnyék toleráns napelemet választani!

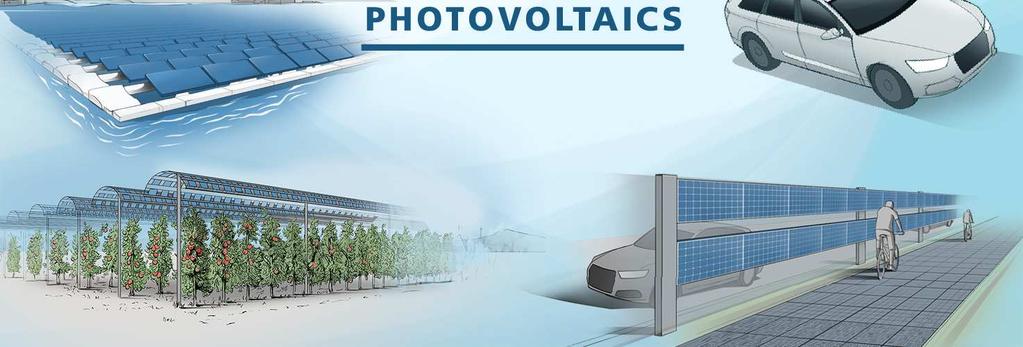

20 Területhasználat, amiben a napelem nagyon jó! Forrás:

21 Rengeteg napelem elférhet egy országban! Forrás:

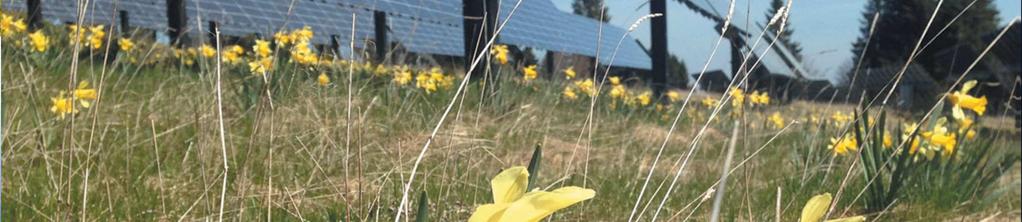

22 A naperőmű összeférhet a biodiverzitással Saint-Imier, Svájc 1992 óta működő naperőműve

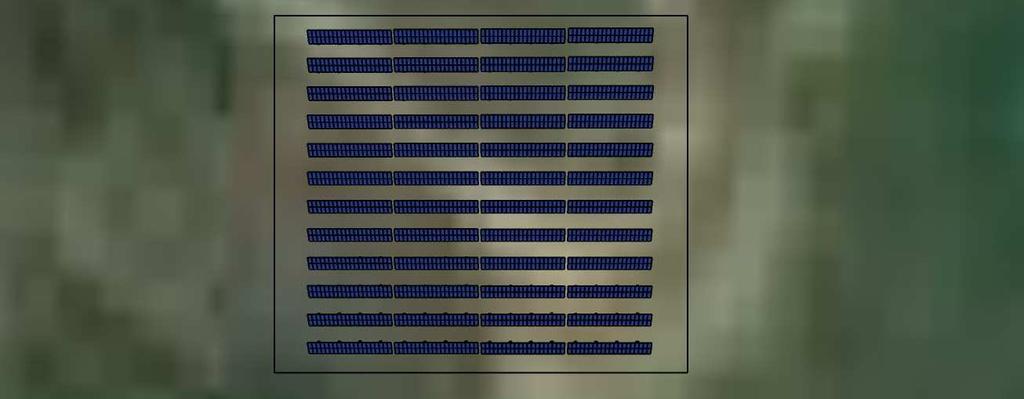

23 Déli tájolásűnaperőmű felülnézet 500 kwpnaperőmű szokott déli tájolással

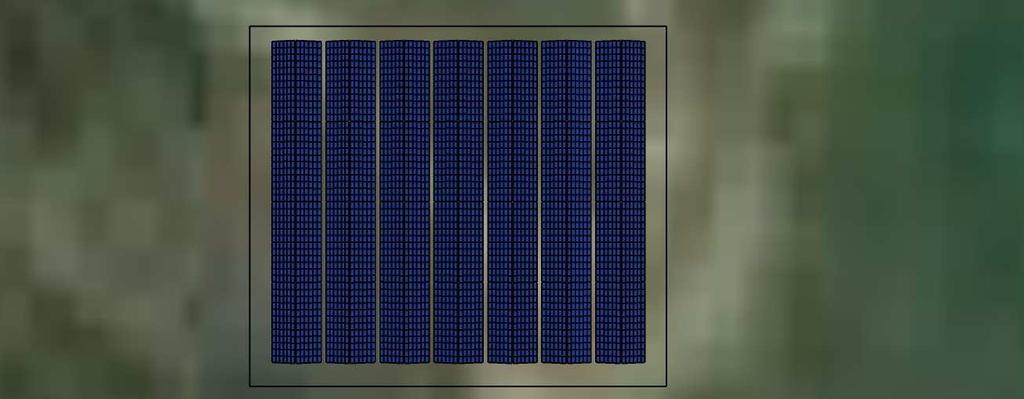

24 Kelet-Nyugati naperőmű = több energia 1048 kwp Kelet-Nyugat +60% kwh azonos területről

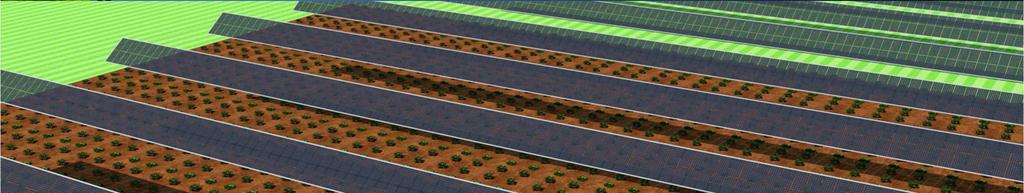

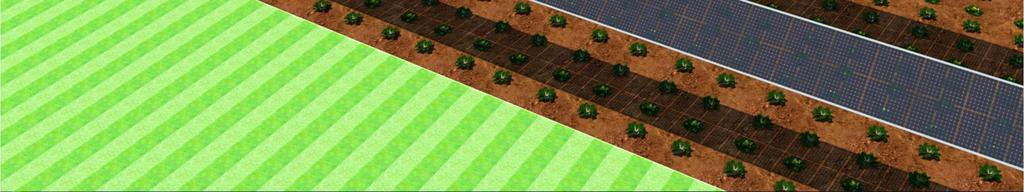

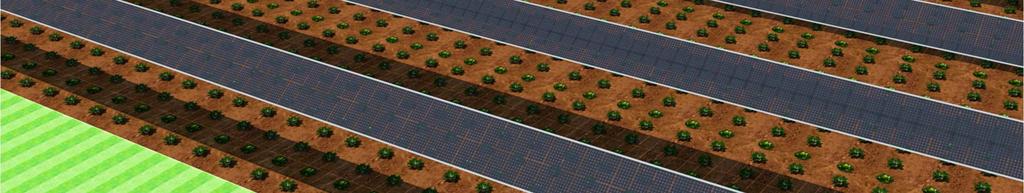

25 Közösségi naperőmű, AgriPV, Agrivoltaic Forrás: Saját szerkesztés

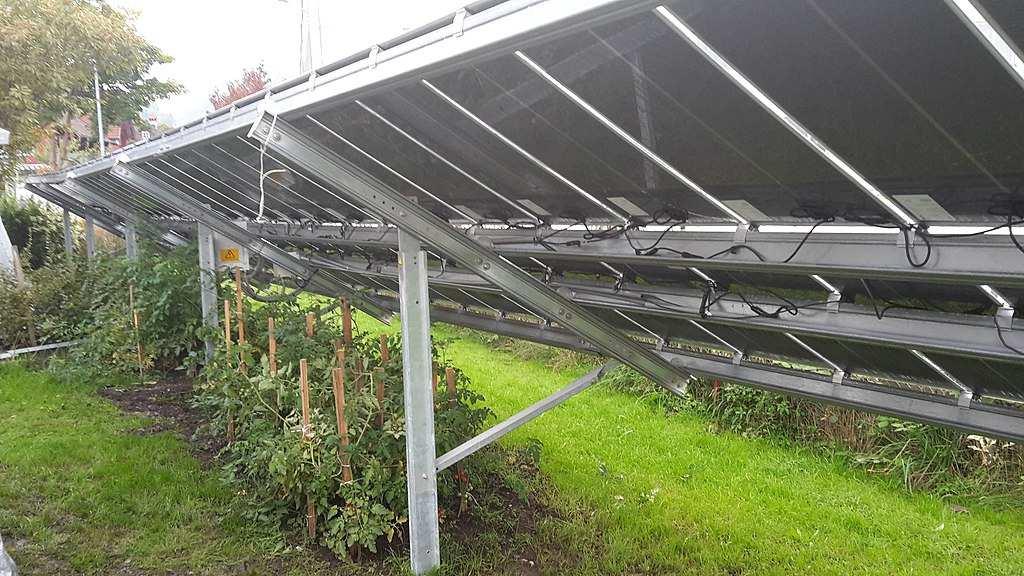

26 Közösségi naperőmű, AgriPV, Agrivoltaic

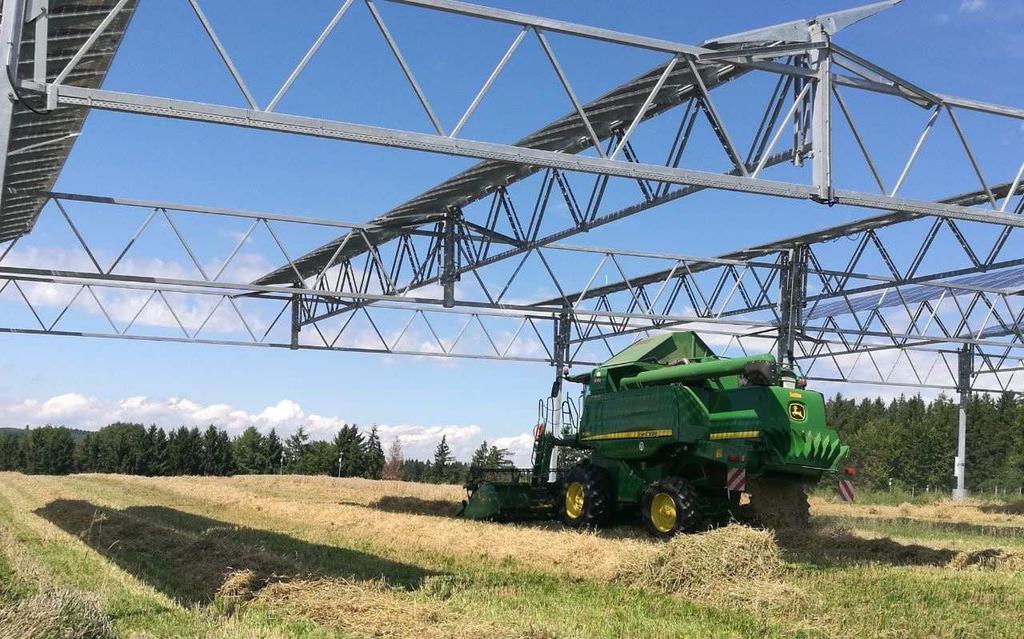

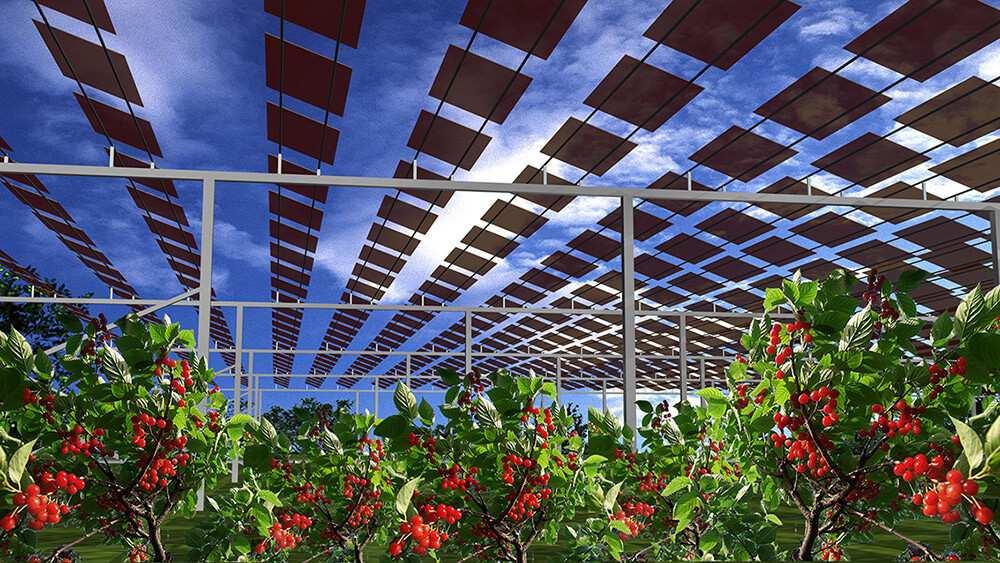

27 Területhasználat, AgriPV, Agrivoltaic

28 Területhasználat, AgriPV, Agrivoltaic de túl sok acélhasználattal nem elfogadható!

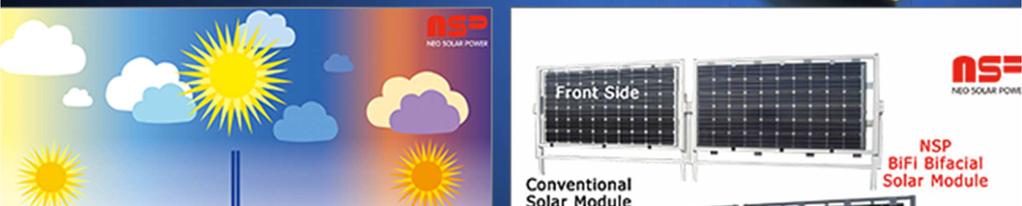

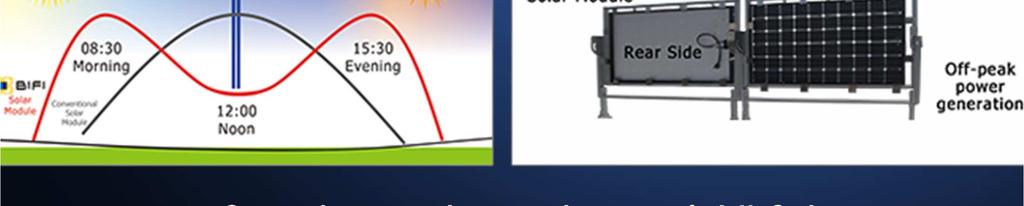

29 Napenergia, napelemek Bifacialnapelem pl. zajvédő falon Jobb igazodás a valós fogyasztáshoz!

30 Napenergia, napelemek Bifacialnapelem pl. zajvédő falon Jobb igazodás a valós fogyasztáshoz!

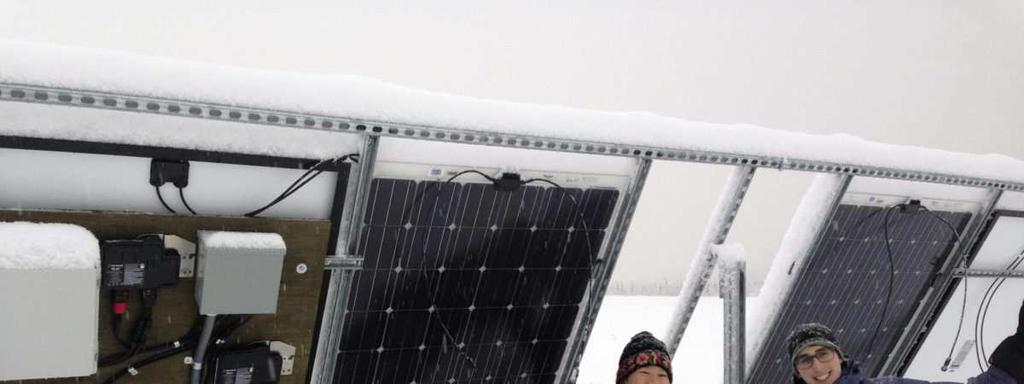

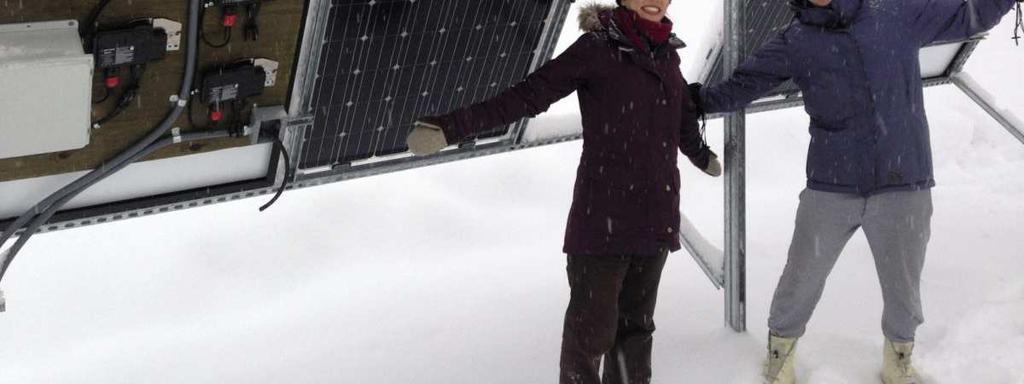

31 Területhasználat -kétoldalas napelem F Forrás: University of Alaska, Fairbanks campushttps://bit.ly/32ktbau

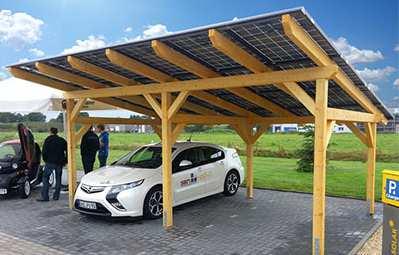

32 Területhasználat duplán Forrás:

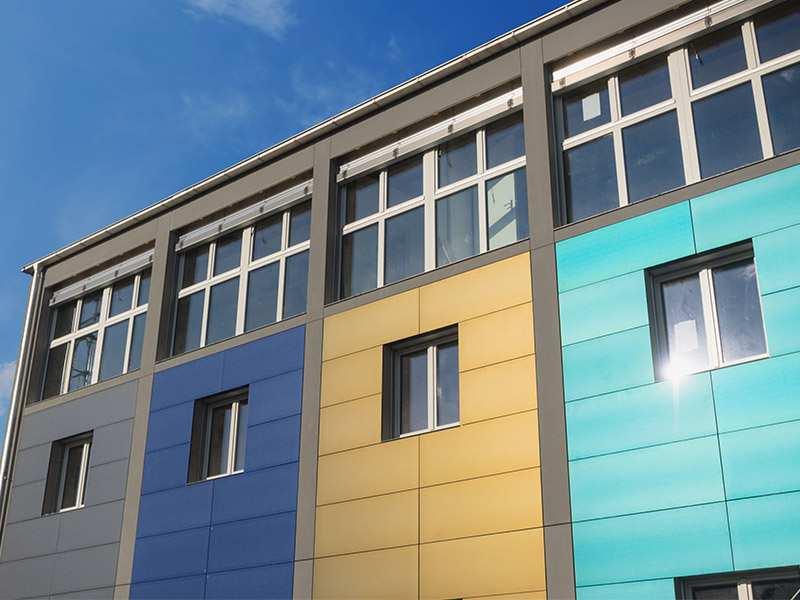

33 Napelemből homlokzatborítás Forrás:

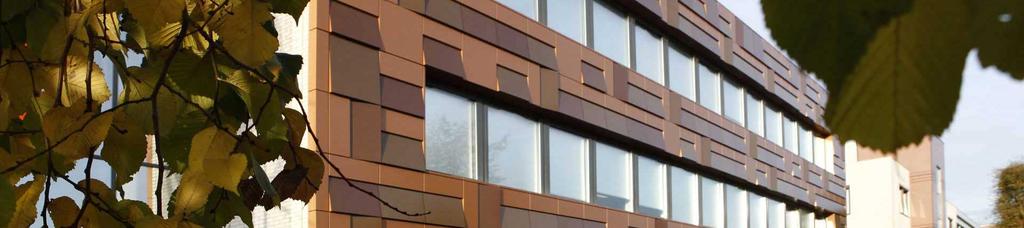

34 Napelemből homlokzatborítás Forrás:

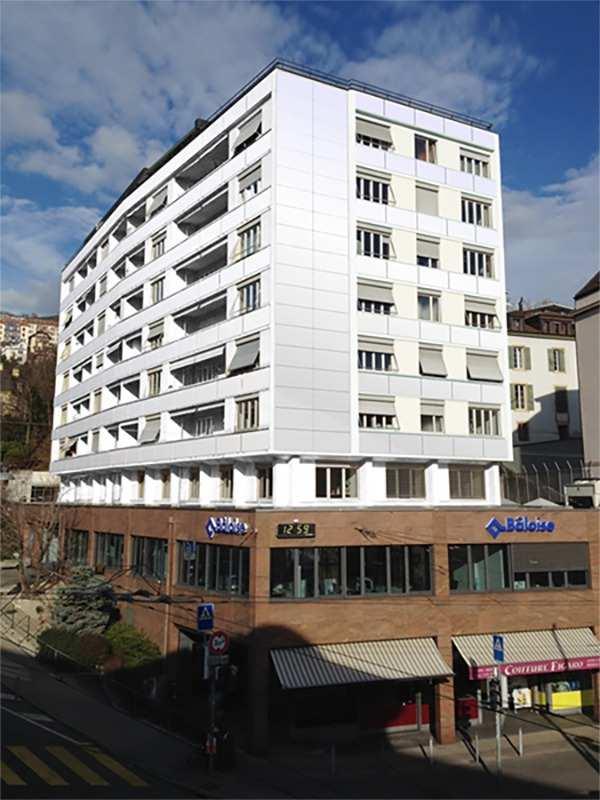

35 Napelemből homlokzatborítás Forrás:

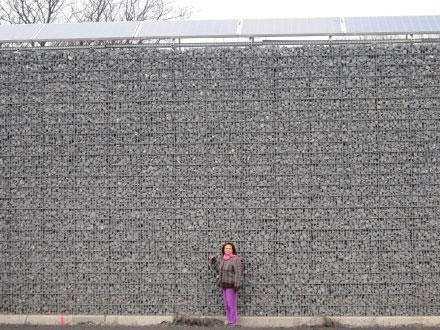

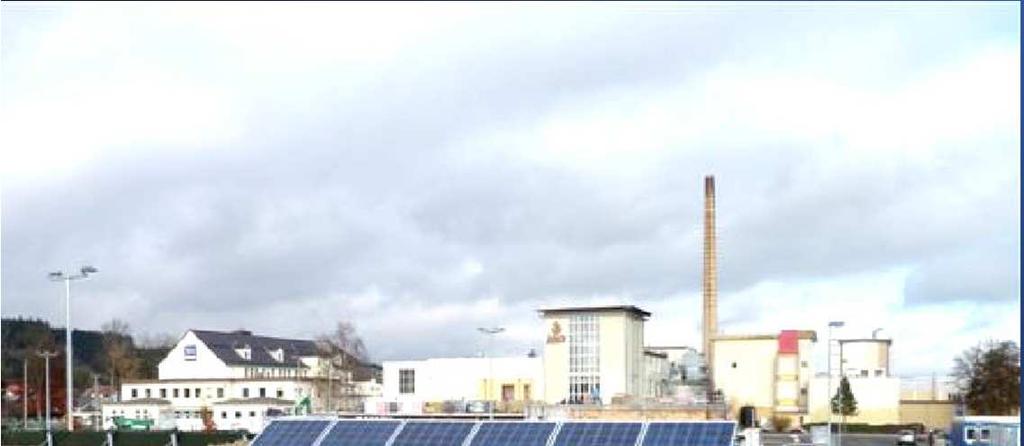

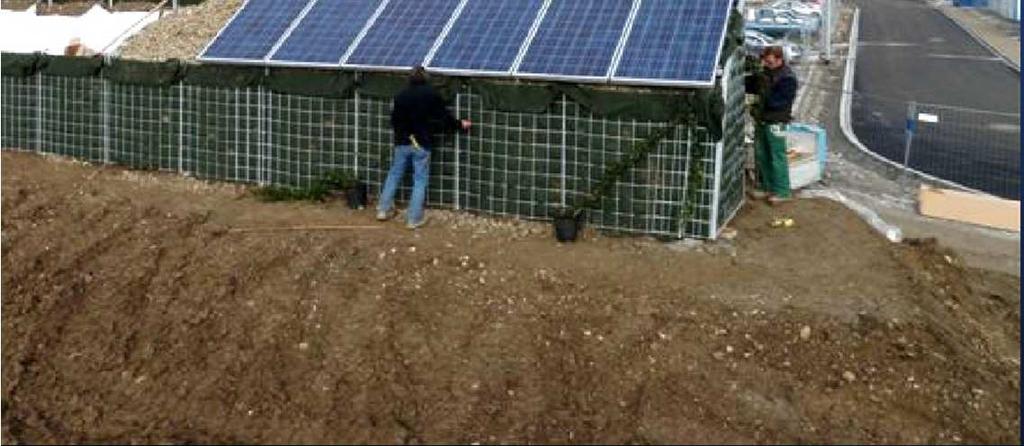

36 Napelemek zajvédő falon

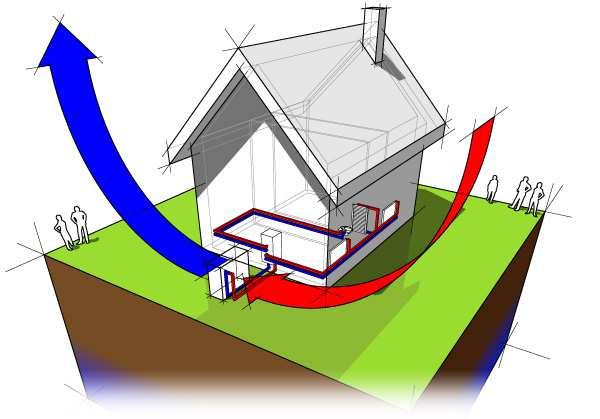

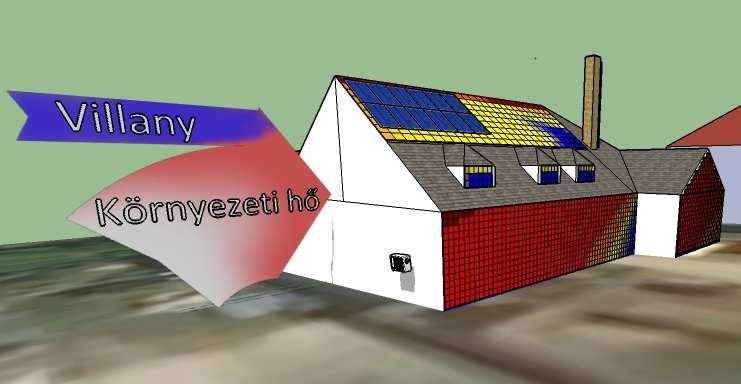

37 Hőszivattyú jó kiegészítője a napelemnek! Forrás: Saját szerkesztés

38 Hőszivattyús fűtéssel lehet energiaönellátó egy épület Tapasztalt hatásfoka %!!

39 Köszönöm a figyelmet! Baranyák Zoltán zoltan.baranyak@gmail.com
