GARDENA Merülő szivattyú tavi szűrőhöz vagy patakhoz FSP 5500 / FSP 10000/ FSP Cikksz 7868 Cikksz 7869 Cikksz 7870 Vevőtájékoztató

Átírás

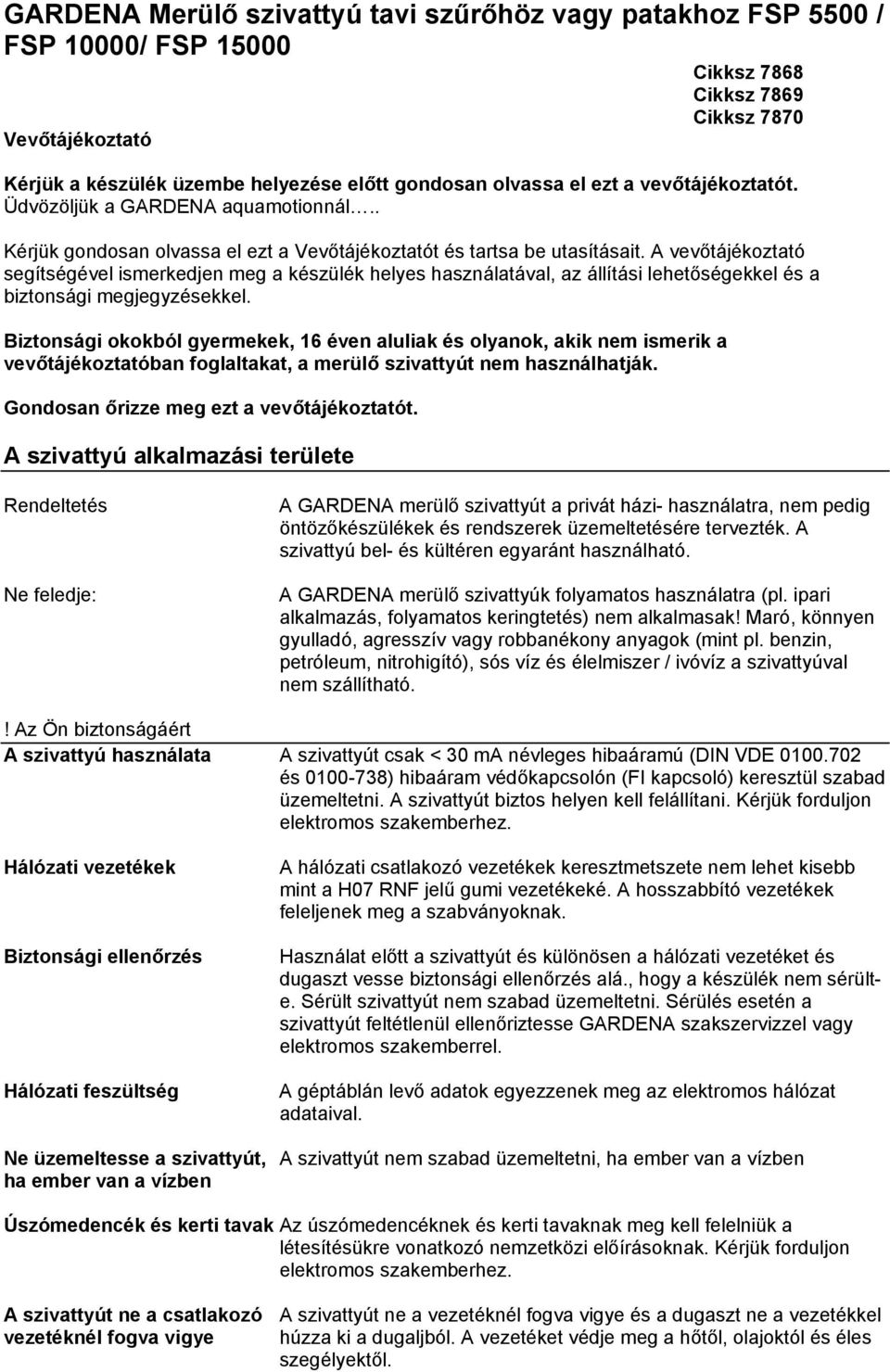

1 GARDENA Merülő szivattyú tavi szűrőhöz vagy patakhoz FSP 5500 / FSP 10000/ FSP Cikksz 7868 Cikksz 7869 Cikksz 7870 Vevőtájékoztató Kérjük a készülék üzembe helyezése előtt gondosan olvassa el ezt a vevőtájékoztatót. Üdvözöljük a GARDENA aquamotionnál.. Kérjük gondosan olvassa el ezt a Vevőtájékoztatót és tartsa be utasításait. A vevőtájékoztató segítségével ismerkedjen meg a készülék helyes használatával, az állítási lehetőségekkel és a biztonsági megjegyzésekkel. Biztonsági okokból gyermekek, 16 éven aluliak és olyanok, akik nem ismerik a vevőtájékoztatóban foglaltakat, a merülő szivattyút nem használhatják. Gondosan őrizze meg ezt a vevőtájékoztatót. A szivattyú alkalmazási területe Rendeltetés Ne feledje: A GARDENA merülő szivattyút a privát házi- használatra, nem pedig öntözőkészülékek és rendszerek üzemeltetésére tervezték. A szivattyú bel- és kültéren egyaránt használható. A GARDENA merülő szivattyúk folyamatos használatra (pl. ipari alkalmazás, folyamatos keringtetés) nem alkalmasak! Maró, könnyen gyulladó, agresszív vagy robbanékony anyagok (mint pl. benzin, petróleum, nitrohigító), sós víz és élelmiszer / ivóvíz a szivattyúval nem szállítható.! Az Ön biztonságáért A szivattyú használata A szivattyút csak < 30 ma névleges hibaáramú (DIN VDE és ) hibaáram védőkapcsolón (FI kapcsoló) keresztül szabad üzemeltetni. A szivattyút biztos helyen kell felállítani. Kérjük forduljon elektromos szakemberhez. Hálózati vezetékek Biztonsági ellenőrzés Hálózati feszültség A hálózati csatlakozó vezetékek keresztmetszete nem lehet kisebb mint a H07 RNF jelű gumi vezetékeké. A hosszabbító vezetékek feleljenek meg a szabványoknak. Használat előtt a szivattyút és különösen a hálózati vezetéket és dugaszt vesse biztonsági ellenőrzés alá., hogy a készülék nem sérülte. Sérült szivattyút nem szabad üzemeltetni. Sérülés esetén a szivattyút feltétlenül ellenőriztesse GARDENA szakszervizzel vagy elektromos szakemberrel. A géptáblán levő adatok egyezzenek meg az elektromos hálózat adataival. Ne üzemeltesse a szivattyút, A szivattyút nem szabad üzemeltetni, ha ember van a vízben ha ember van a vízben Úszómedencék és kerti tavak Az úszómedencéknek és kerti tavaknak meg kell felelniük a létesítésükre vonatkozó nemzetközi előírásoknak. Kérjük forduljon elektromos szakemberhez. A szivattyút ne a csatlakozó A szivattyút ne a vezetéknél fogva vigye és a dugaszt ne a vezetékkel vezetéknél fogva vigye húzza ki a dugaljból. A vezetéket védje meg a hőtől, olajoktól és éles szegélyektől.

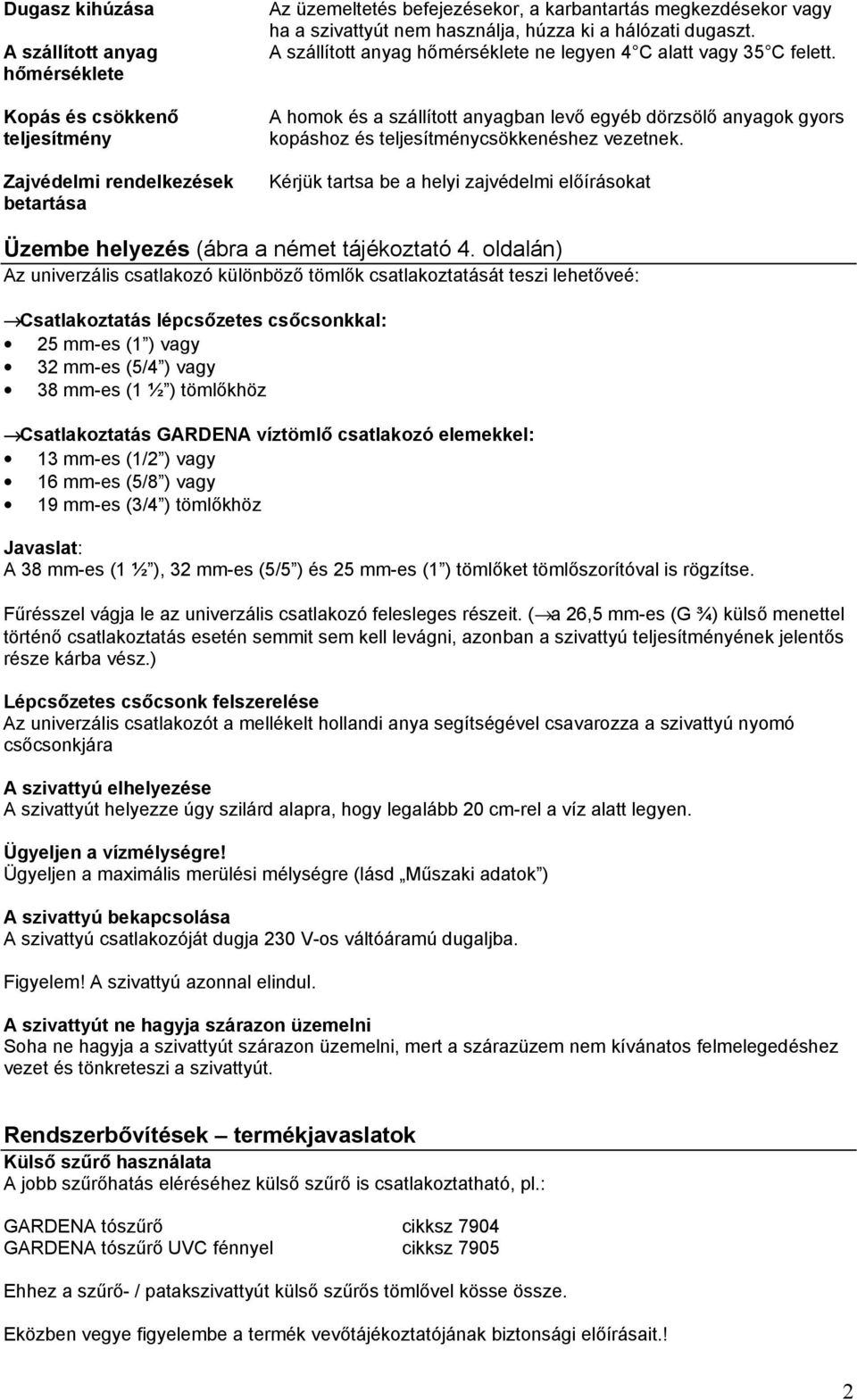

2 Dugasz kihúzása A szállított anyag hőmérséklete Kopás és csökkenő teljesítmény Zajvédelmi rendelkezések betartása Az üzemeltetés befejezésekor, a karbantartás megkezdésekor vagy ha a szivattyút nem használja, húzza ki a hálózati dugaszt. A szállított anyag hőmérséklete ne legyen 4 C alatt vagy 35 C felett. A homok és a szállított anyagban levő egyéb dörzsölő anyagok gyors kopáshoz és teljesítménycsökkenéshez vezetnek. Kérjük tartsa be a helyi zajvédelmi előírásokat Üzembe helyezés (ábra a német tájékoztató 4. oldalán) Az univerzális csatlakozó különböző tömlők csatlakoztatását teszi lehetőveé: Csatlakoztatás lépcsőzetes csőcsonkkal: 25 mm-es (1 ) vagy 32 mm-es (5/4 ) vagy 38 mm-es (1 ½ ) tömlőkhöz Csatlakoztatás GARDENA víztömlő csatlakozó elemekkel: 13 mm-es (1/2 ) vagy 16 mm-es (5/8 ) vagy 19 mm-es (3/4 ) tömlőkhöz Javaslat: A 38 mm-es (1 ½ ), 32 mm-es (5/5 ) és 25 mm-es (1 ) tömlőket tömlőszorítóval is rögzítse. Fűrésszel vágja le az univerzális csatlakozó felesleges részeit. ( a 26,5 mm-es (G ¾) külső menettel történő csatlakoztatás esetén semmit sem kell levágni, azonban a szivattyú teljesítményének jelentős része kárba vész.) Lépcsőzetes csőcsonk felszerelése Az univerzális csatlakozót a mellékelt hollandi anya segítségével csavarozza a szivattyú nyomó csőcsonkjára A szivattyú elhelyezése A szivattyút helyezze úgy szilárd alapra, hogy legalább 20 cm-rel a víz alatt legyen. Ügyeljen a vízmélységre! Ügyeljen a maximális merülési mélységre (lásd Műszaki adatok ) A szivattyú bekapcsolása A szivattyú csatlakozóját dugja 230 V-os váltóáramú dugaljba. Figyelem! A szivattyú azonnal elindul. A szivattyút ne hagyja szárazon üzemelni Soha ne hagyja a szivattyút szárazon üzemelni, mert a szárazüzem nem kívánatos felmelegedéshez vezet és tönkreteszi a szivattyút. Rendszerbővítések termékjavaslatok Külső szűrő használata A jobb szűrőhatás eléréséhez külső szűrő is csatlakoztatható, pl.: GARDENA tószűrő cikksz 7904 GARDENA tószűrő UVC fénnyel cikksz 7905 Ehhez a szűrő- / patakszivattyút külső szűrős tömlővel kösse össze. Eközben vegye figyelembe a termék vevőtájékoztatójának biztonsági előírásait.! 2

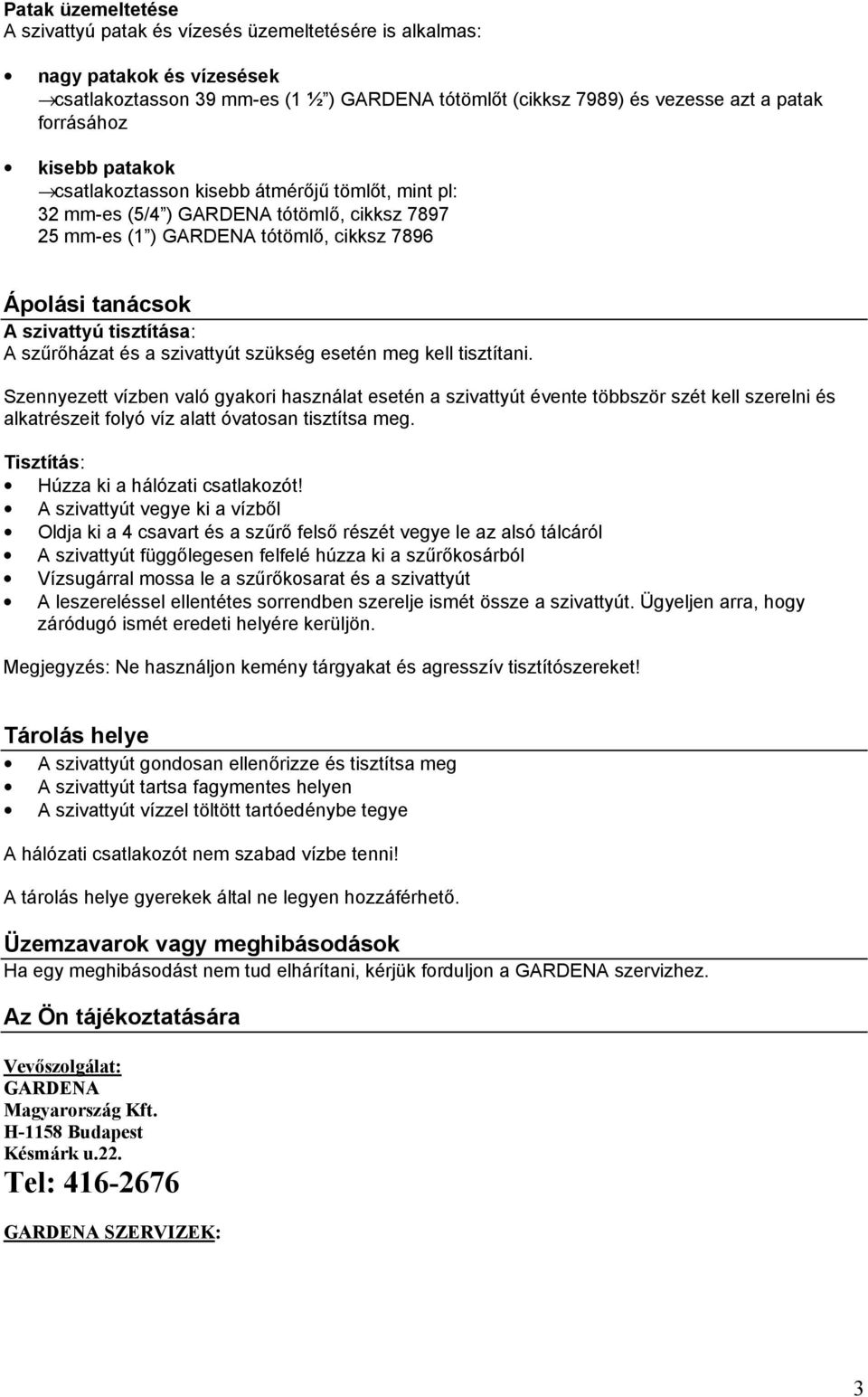

3 Patak üzemeltetése A szivattyú patak és vízesés üzemeltetésére is alkalmas: nagy patakok és vízesések csatlakoztasson 39 mm-es (1 ½ ) GARDENA tótömlőt (cikksz 7989) és vezesse azt a patak forrásához kisebb patakok csatlakoztasson kisebb átmérőjű tömlőt, mint pl: 32 mm-es (5/4 ) GARDENA tótömlő, cikksz mm-es (1 ) GARDENA tótömlő, cikksz 7896 Ápolási tanácsok A szivattyú tisztítása: A szűrőházat és a szivattyút szükség esetén meg kell tisztítani. Szennyezett vízben való gyakori használat esetén a szivattyút évente többször szét kell szerelni és alkatrészeit folyó víz alatt óvatosan tisztítsa meg. Tisztítás: Húzza ki a hálózati csatlakozót! A szivattyút vegye ki a vízből Oldja ki a 4 csavart és a szűrő felső részét vegye le az alsó tálcáról A szivattyút függőlegesen felfelé húzza ki a szűrőkosárból Vízsugárral mossa le a szűrőkosarat és a szivattyút A leszereléssel ellentétes sorrendben szerelje ismét össze a szivattyút. Ügyeljen arra, hogy záródugó ismét eredeti helyére kerüljön. Megjegyzés: Ne használjon kemény tárgyakat és agresszív tisztítószereket! Tárolás helye A szivattyút gondosan ellenőrizze és tisztítsa meg A szivattyút tartsa fagymentes helyen A szivattyút vízzel töltött tartóedénybe tegye A hálózati csatlakozót nem szabad vízbe tenni! A tárolás helye gyerekek által ne legyen hozzáférhető. Üzemzavarok vagy meghibásodások Ha egy meghibásodást nem tud elhárítani, kérjük forduljon a GARDENA szervizhez. Az Ön tájékoztatására Vevőszolgálat: GARDENA Magyarország Kft. H-1158 Budapest Késmárk u.22. Tel: GARDENA SZERVIZEK: 3

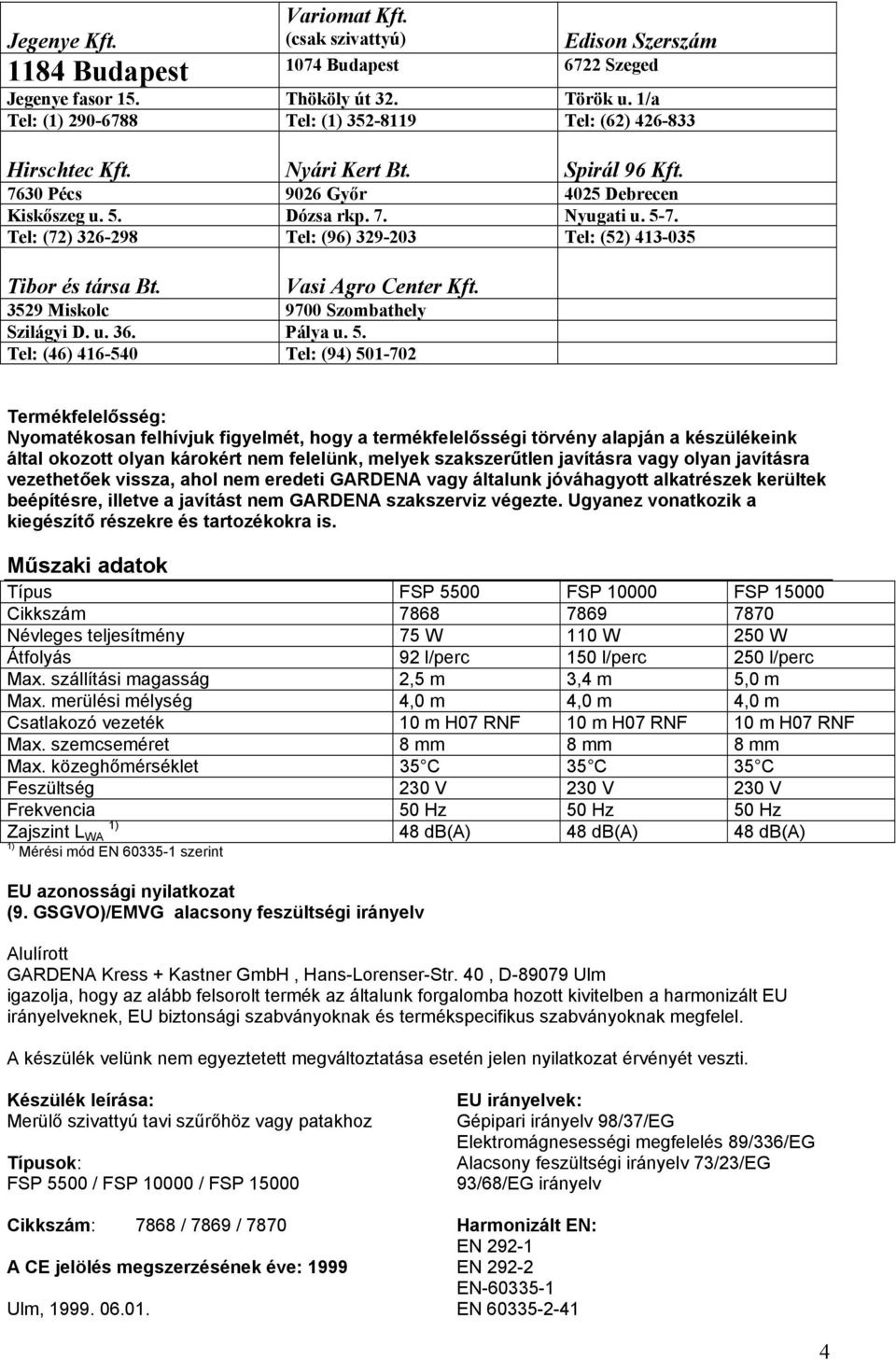

4 Jegenye Kft. Variomat Kft. (csak szivattyú) Edison Szerszám 1184 Budapest 1074 Budapest 6722 Szeged Jegenye fasor 15. Thököly út 32. Török u. 1/a Tel: (1) Tel: (1) Tel: (62) Hirschtec Kft. Nyári Kert Bt. Spirál 96 Kft Pécs 9026 Győr 4025 Debrecen Kiskőszeg u. 5. Dózsa rkp. 7. Nyugati u Tel: (72) Tel: (96) Tel: (52) Tibor és társa Bt. Vasi Agro Center Kft Miskolc 9700 Szombathely Szilágyi D. u. 36. Pálya u. 5. Tel: (46) Tel: (94) Termékfelelősség: Nyomatékosan felhívjuk figyelmét, hogy a termékfelelősségi törvény alapján a készülékeink által okozott olyan károkért nem felelünk, melyek szakszerűtlen javításra vagy olyan javításra vezethetőek vissza, ahol nem eredeti GARDENA vagy általunk jóváhagyott alkatrészek kerültek beépítésre, illetve a javítást nem GARDENA szakszerviz végezte. Ugyanez vonatkozik a kiegészítő részekre és tartozékokra is. Műszaki adatok Típus FSP 5500 FSP FSP Cikkszám Névleges teljesítmény 75 W 110 W 250 W Átfolyás 92 l/perc 150 l/perc 250 l/perc Max. szállítási magasság 2,5 m 3,4 m 5,0 m Max. merülési mélység 4,0 m 4,0 m 4,0 m Csatlakozó vezeték 10 m H07 RNF 10 m H07 RNF 10 m H07 RNF Max. szemcseméret 8 mm 8 mm 8 mm Max. közeghőmérséklet 35 C 35 C 35 C Feszültség 230 V 230 V 230 V Frekvencia 50 Hz 50 Hz 50 Hz Zajszint L 1) WA 48 db(a) 48 db(a) 48 db(a) 1) Mérési mód EN szerint EU azonossági nyilatkozat (9. GSGVO)/EMVG alacsony feszültségi irányelv Alulírott GARDENA Kress + Kastner GmbH, Hans-Lorenser-Str. 40, D Ulm igazolja, hogy az alább felsorolt termék az általunk forgalomba hozott kivitelben a harmonizált EU irányelveknek, EU biztonsági szabványoknak és termékspecifikus szabványoknak megfelel. A készülék velünk nem egyeztetett megváltoztatása esetén jelen nyilatkozat érvényét veszti. Készülék leírása: Merülő szivattyú tavi szűrőhöz vagy patakhoz Típusok: FSP 5500 / FSP / FSP EU irányelvek: Gépipari irányelv 98/37/EG Elektromágnesességi megfelelés 89/336/EG Alacsony feszültségi irányelv 73/23/EG 93/68/EG irányelv Cikkszám: 7868 / 7869 / 7870 Harmonizált EN: EN A CE jelölés megszerzésének éve: 1999 EN EN Ulm, EN

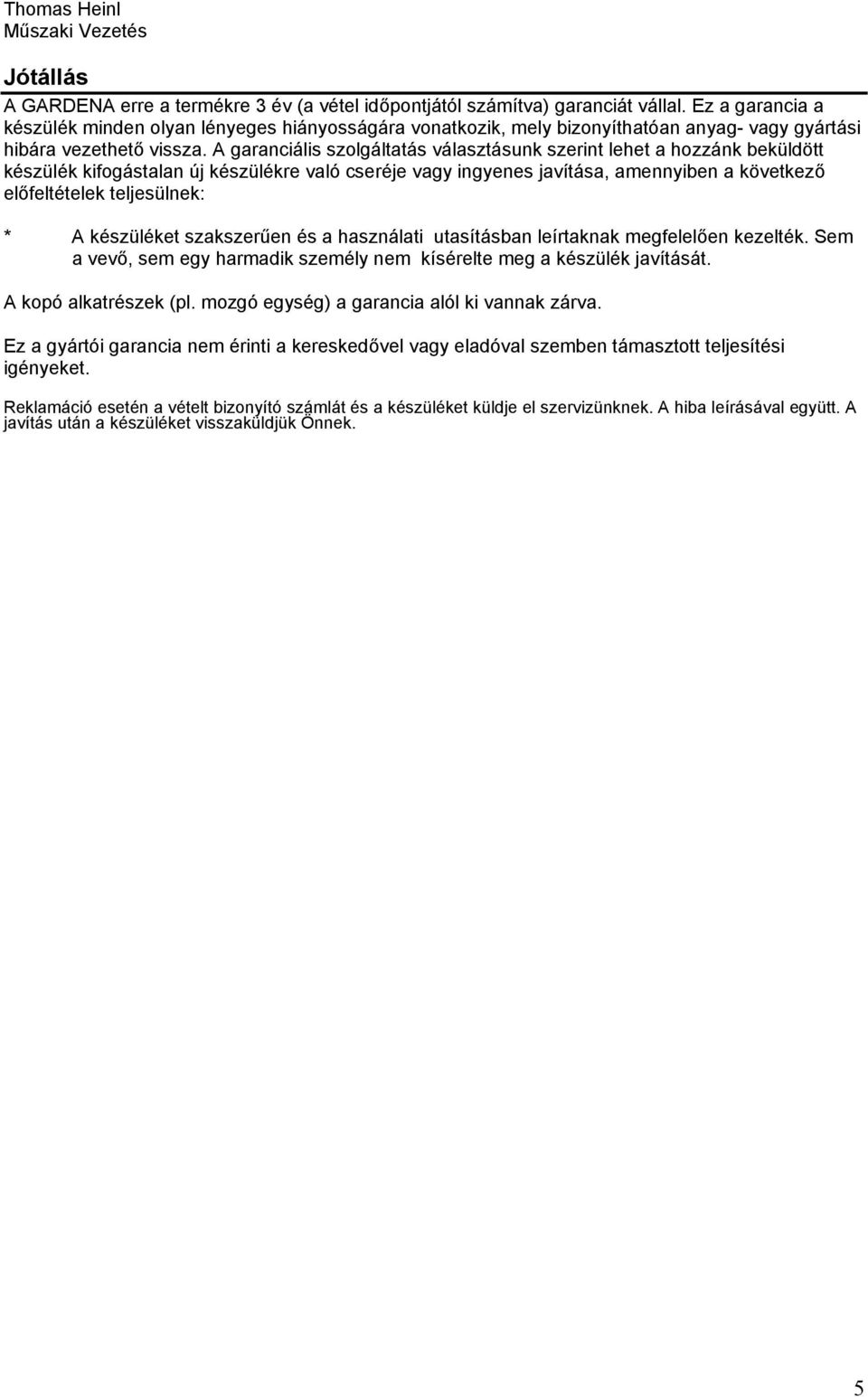

5 Thomas Heinl Műszaki Vezetés Jótállás A GARDENA erre a termékre 3 év (a vétel időpontjától számítva) garanciát vállal. Ez a garancia a készülék minden olyan lényeges hiányosságára vonatkozik, mely bizonyíthatóan anyag- vagy gyártási hibára vezethető vissza. A garanciális szolgáltatás választásunk szerint lehet a hozzánk beküldött készülék kifogástalan új készülékre való cseréje vagy ingyenes javítása, amennyiben a következő előfeltételek teljesülnek: * A készüléket szakszerűen és a használati utasításban leírtaknak megfelelően kezelték. Sem a vevő, sem egy harmadik személy nem kísérelte meg a készülék javítását. A kopó alkatrészek (pl. mozgó egység) a garancia alól ki vannak zárva. Ez a gyártói garancia nem érinti a kereskedővel vagy eladóval szemben támasztott teljesítési igényeket. Reklamáció esetén a vételt bizonyító számlát és a készüléket küldje el szervizünknek. A hiba leírásával együtt. A javítás után a készüléket visszaküldjük Önnek. 5
