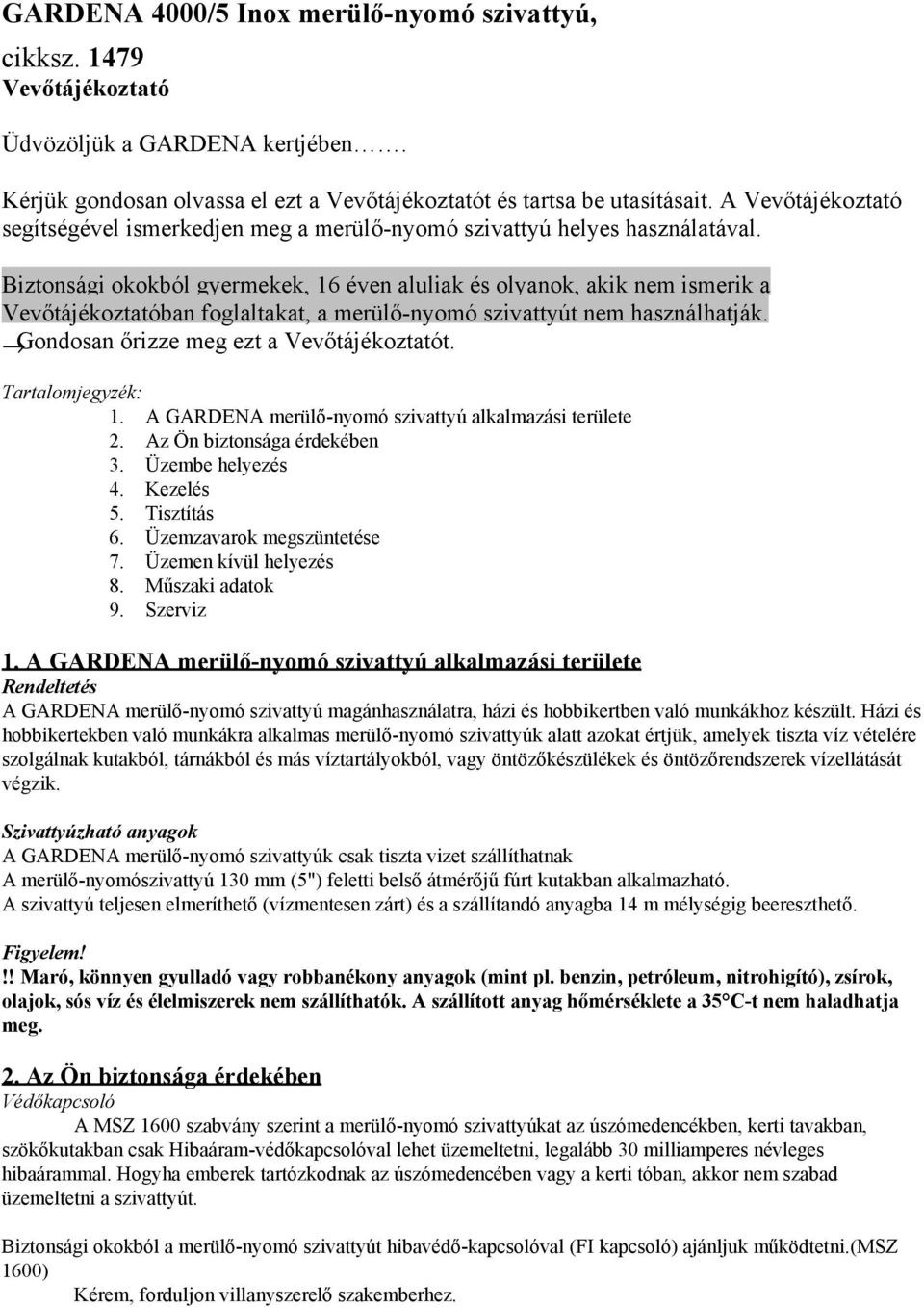

1 GARDENA 4000/5 Inox merülő-nyomó szivattyú, cikksz Vevőtájékoztató Üdvözöljük a GARDENA kertjében. Kérjük gondosan olvassa el ezt a Vevőtájékoztatót és tartsa be utasításait. A Vevőtájékoztató segítségével ismerkedjen meg a merülő-nyomó szivattyú helyes használatával. Biztonsági okokból gyermekek, 16 éven aluliak és olyanok, akik nem ismerik a Vevőtájékoztatóban foglaltakat, a merülő-nyomó szivattyút nem használhatják. Gondosan őrizze meg ezt a Vevőtájékoztatót. Tartalomjegyzék: 1. A GARDENA merülő-nyomó szivattyú alkalmazási területe 2. Az Ön biztonsága érdekében 3. Üzembe helyezés 4. Kezelés 5. Tisztítás 6. Üzemzavarok megszüntetése 7. Üzemen kívül helyezés 8. Műszaki adatok 9. Szerviz 1. A GARDENA merülő-nyomó szivattyú alkalmazási területe Rendeltetés A GARDENA merülő-nyomó szivattyú magánhasználatra, házi és hobbikertben való munkákhoz készült. Házi és hobbikertekben való munkákra alkalmas merülő-nyomó szivattyúk alatt azokat értjük, amelyek tiszta víz vételére szolgálnak kutakból, tárnákból és más víztartályokból, vagy öntözőkészülékek és öntözőrendszerek vízellátását végzik. Szivattyúzható anyagok A GARDENA merülő-nyomó szivattyúk csak tiszta vizet szállíthatnak A merülő-nyomószivattyú 130 mm (5") feletti belső átmérőjű fúrt kutakban alkalmazható. A szivattyú teljesen elmeríthető (vízmentesen zárt) és a szállítandó anyagba 14 m mélységig beereszthető. Figyelem!!! Maró, könnyen gyulladó vagy robbanékony anyagok (mint pl. benzin, petróleum, nitrohigító), zsírok, olajok, sós víz és élelmiszerek nem szállíthatók. A szállított anyag hőmérséklete a 35 C-t nem haladhatja meg. 2. Az Ön biztonsága érdekében Védőkapcsoló A MSZ 1600 szabvány szerint a merülő-nyomó szivattyúkat az úszómedencékben, kerti tavakban, szökőkutakban csak Hibaáram-védőkapcsolóval lehet üzemeltetni, legalább 30 milliamperes névleges hibaárammal. Hogyha emberek tartózkodnak az úszómedencében vagy a kerti tóban, akkor nem szabad üzemeltetni a szivattyút. Biztonsági okokból a merülő-nyomó szivattyút hibavédő-kapcsolóval (FI kapcsoló) ajánljuk működtetni.(msz 1600) Kérem, forduljon villanyszerelő szakemberhez.

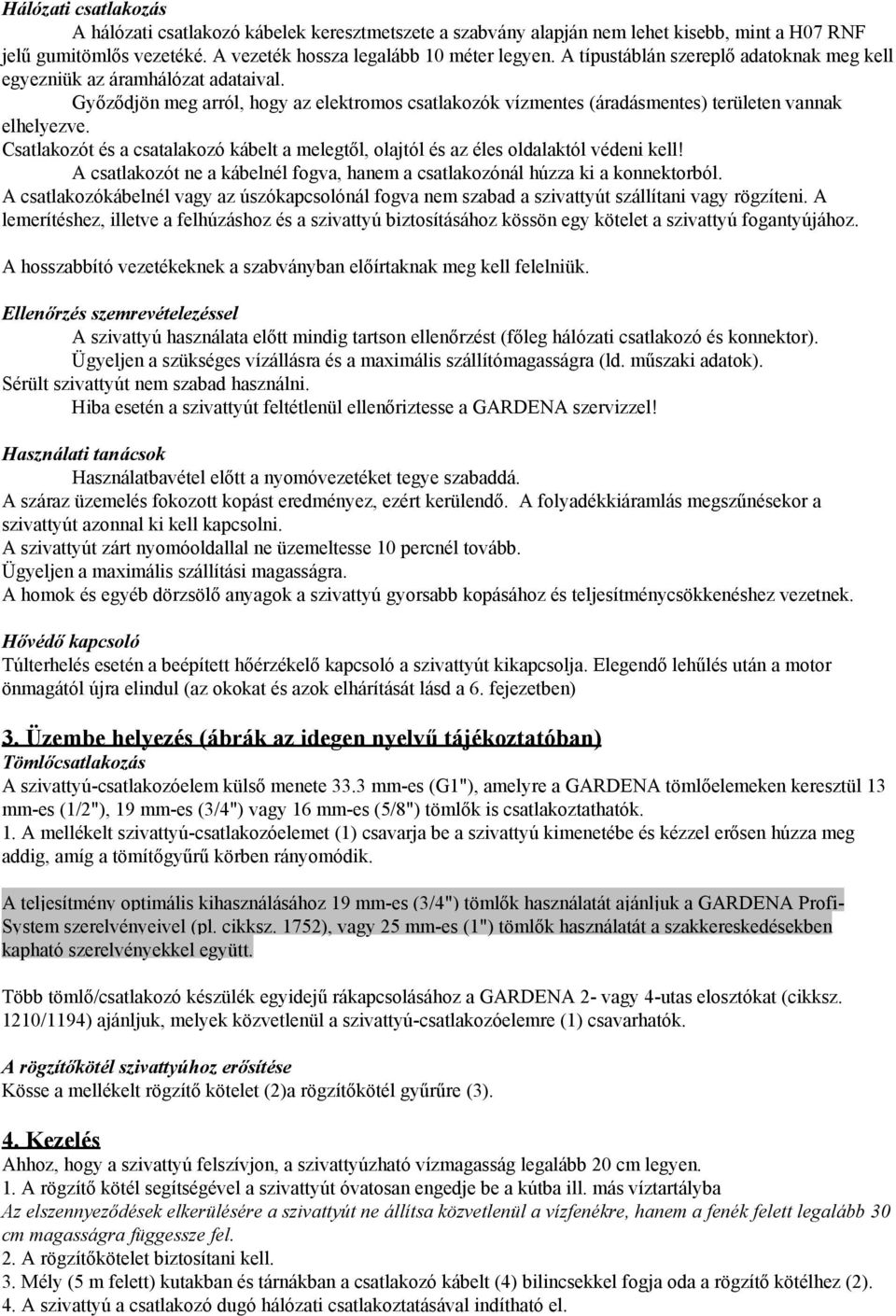

2 Hálózati csatlakozás A hálózati csatlakozó kábelek keresztmetszete a szabvány alapján nem lehet kisebb, mint a H07 RNF jelű gumitömlős vezetéké. A vezeték hossza legalább 10 méter legyen. A típustáblán szereplő adatoknak meg kell egyezniük az áramhálózat adataival. Győződjön meg arról, hogy az elektromos csatlakozók vízmentes (áradásmentes) területen vannak elhelyezve. Csatlakozót és a csatalakozó kábelt a melegtől, olajtól és az éles oldalaktól védeni kell! A csatlakozót ne a kábelnél fogva, hanem a csatlakozónál húzza ki a konnektorból. A csatlakozókábelnél vagy az úszókapcsolónál fogva nem szabad a szivattyút szállítani vagy rögzíteni. A lemerítéshez, illetve a felhúzáshoz és a szivattyú biztosításához kössön egy kötelet a szivattyú fogantyújához. A hosszabbító vezetékeknek a szabványban előírtaknak meg kell felelniük. Ellenőrzés szemrevételezéssel A szivattyú használata előtt mindig tartson ellenőrzést (főleg hálózati csatlakozó és konnektor). Ügyeljen a szükséges vízállásra és a maximális szállítómagasságra (ld. műszaki adatok). Sérült szivattyút nem szabad használni. Hiba esetén a szivattyút feltétlenül ellenőriztesse a GARDENA szervizzel! Használati tanácsok Használatbavétel előtt a nyomóvezetéket tegye szabaddá. A száraz üzemelés fokozott kopást eredményez, ezért kerülendő. A folyadékkiáramlás megszűnésekor a szivattyút azonnal ki kell kapcsolni. A szivattyút zárt nyomóoldallal ne üzemeltesse 10 percnél tovább. Ügyeljen a maximális szállítási magasságra. A homok és egyéb dörzsölő anyagok a szivattyú gyorsabb kopásához és teljesítménycsökkenéshez vezetnek. Hővédő kapcsoló Túlterhelés esetén a beépített hőérzékelő kapcsoló a szivattyút kikapcsolja. Elegendő lehűlés után a motor önmagától újra elindul (az okokat és azok elhárítását lásd a 6. fejezetben) 3. Üzembe helyezés (ábrák az idegen nyelvű tájékoztatóban) Tömlőcsatlakozás A szivattyú-csatlakozóelem külső menete 33.3 mm-es (G1"), amelyre a GARDENA tömlőelemeken keresztül 13 mm-es (1/2"), 19 mm-es (3/4") vagy 16 mm-es (5/8") tömlők is csatlakoztathatók. 1. A mellékelt szivattyú-csatlakozóelemet (1) csavarja be a szivattyú kimenetébe és kézzel erősen húzza meg addig, amíg a tömítőgyűrű körben rányomódik. A teljesítmény optimális kihasználásához 19 mm-es (3/4") tömlők használatát ajánljuk a GARDENA Profi- System szerelvényeivel (pl. cikksz. 1752), vagy 25 mm-es (1") tömlők használatát a szakkereskedésekben kapható szerelvényekkel együtt. Több tömlő/csatlakozó készülék egyidejű rákapcsolásához a GARDENA 2- vagy 4-utas elosztókat (cikksz. 1210/1194) ajánljuk, melyek közvetlenül a szivattyú-csatlakozóelemre (1) csavarhatók. A rögzítőkötél szivattyúhoz erősítése Kösse a mellékelt rögzítő kötelet (2)a rögzítőkötél gyűrűre (3). 4. Kezelés Ahhoz, hogy a szivattyú felszívjon, a szivattyúzható vízmagasság legalább 20 cm legyen. 1. A rögzítő kötél segítségével a szivattyút óvatosan engedje be a kútba ill. más víztartályba Az elszennyeződések elkerülésére a szivattyút ne állítsa közvetlenül a vízfenékre, hanem a fenék felett legalább 30 cm magasságra függessze fel. 2. A rögzítőkötelet biztosítani kell. 3. Mély (5 m felett) kutakban és tárnákban a csatlakozó kábelt (4) bilincsekkel fogja oda a rögzítő kötélhez (2). 4. A szivattyú a csatlakozó dugó hálózati csatlakoztatásával indítható el.

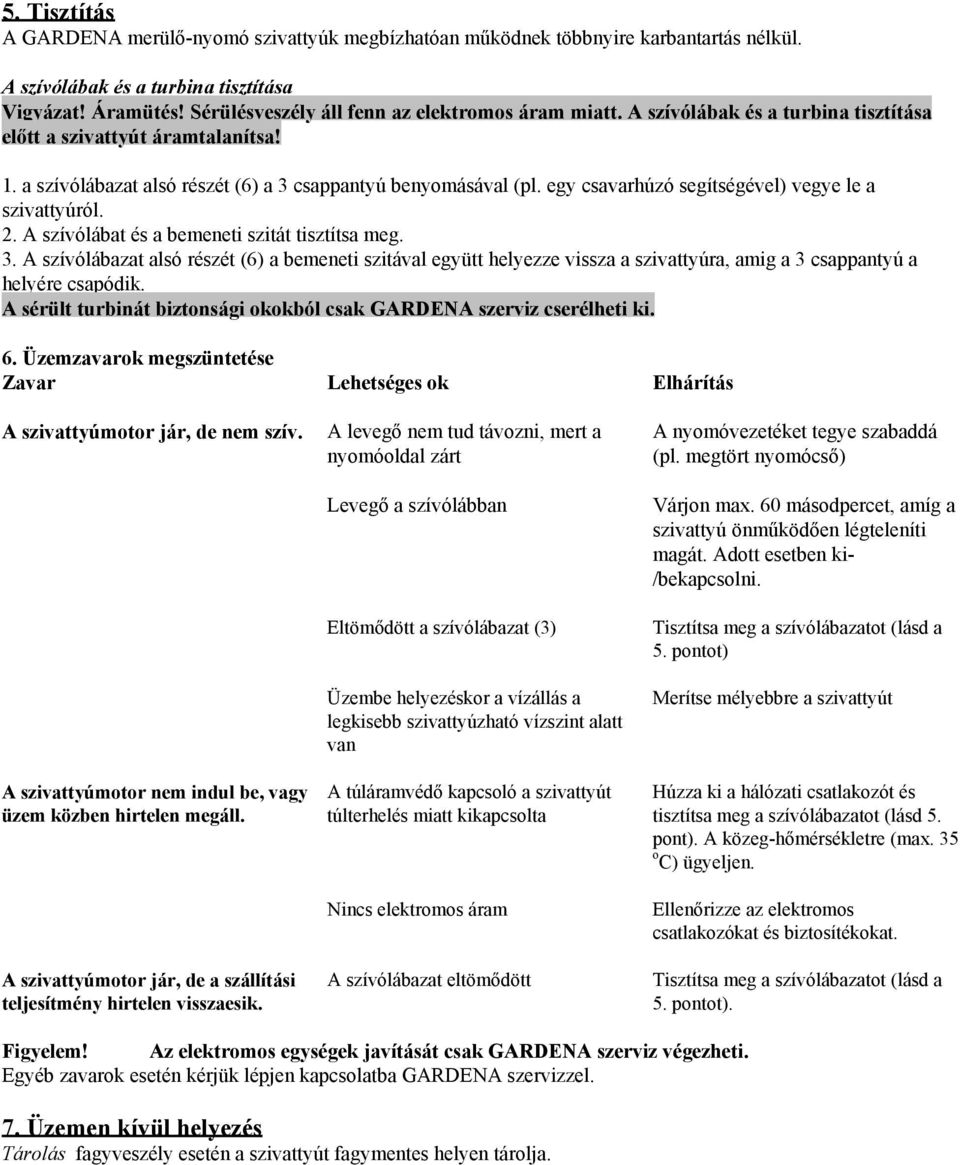

3 5. Tisztítás A GARDENA merülő-nyomó szivattyúk megbízhatóan működnek többnyire karbantartás nélkül. A szívólábak és a turbina tisztítása Vigyázat! Áramütés! Sérülésveszély áll fenn az elektromos áram miatt. A szívólábak és a turbina tisztítása előtt a szivattyút áramtalanítsa! 1. a szívólábazat alsó részét (6) a 3 csappantyú benyomásával (pl. egy csavarhúzó segítségével) vegye le a szivattyúról. 2. A szívólábat és a bemeneti szitát tisztítsa meg. 3. A szívólábazat alsó részét (6) a bemeneti szitával együtt helyezze vissza a szivattyúra, amig a 3 csappantyú a helyére csapódik. A sérült turbinát biztonsági okokból csak GARDENA szerviz cserélheti ki. 6. Üzemzavarok megszüntetése Zavar A szivattyúmotor jár, de nem szív. A szivattyúmotor nem indul be, vagy üzem közben hirtelen megáll. Lehetséges ok A levegő nem tud távozni, mert a nyomóoldal zárt Levegő a szívólábban Eltömődött a szívólábazat (3) Üzembe helyezéskor a vízállás a legkisebb szivattyúzható vízszint alatt van A túláramvédő kapcsoló a szivattyút túlterhelés miatt kikapcsolta Elhárítás A nyomóvezetéket tegye szabaddá (pl. megtört nyomócső) Várjon max. 60 másodpercet, amíg a szivattyú önműködően légteleníti magát. Adott esetben ki- /bekapcsolni. Tisztítsa meg a szívólábazatot (lásd a 5. pontot) Merítse mélyebbre a szivattyút Húzza ki a hálózati csatlakozót és tisztítsa meg a szívólábazatot (lásd 5. pont). A közeg-hőmérsékletre (max. 35 o C) ügyeljen. A szivattyúmotor jár, de a szállítási teljesítmény hirtelen visszaesik. Nincs elektromos áram A szívólábazat eltömődött Ellenőrizze az elektromos csatlakozókat és biztosítékokat. Tisztítsa meg a szívólábazatot (lásd a 5. pontot). Figyelem! Az elektromos egységek javítását csak GARDENA szerviz végezheti. Egyéb zavarok esetén kérjük lépjen kapcsolatba GARDENA szervizzel. 7. Üzemen kívül helyezés Tárolás fagyveszély esetén a szivattyút fagymentes helyen tárolja.

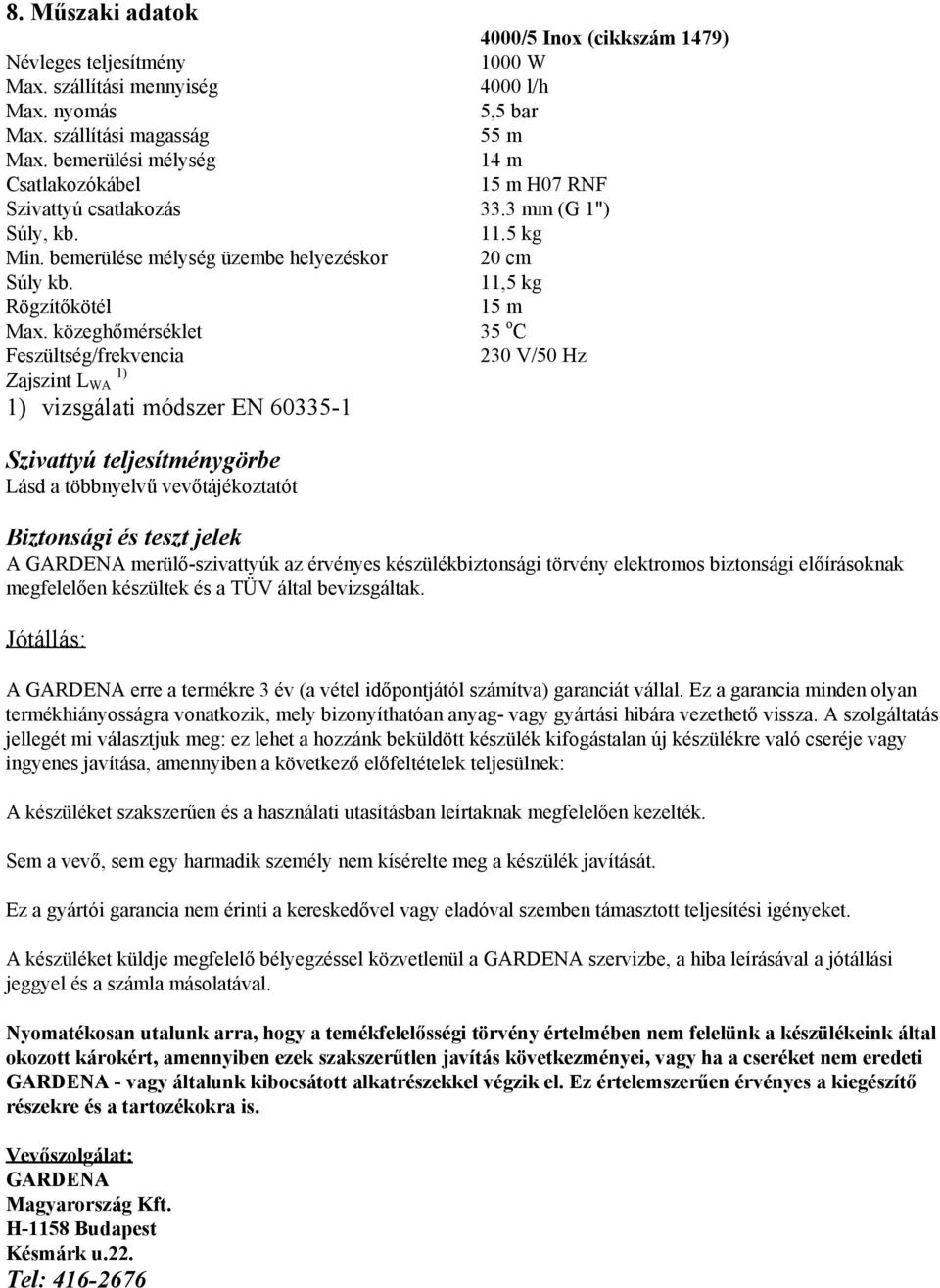

4 8. Műszaki adatok Névleges teljesítmény Max. szállítási mennyiség Max. nyomás Max. szállítási magasság Max. bemerülési mélység Csatlakozókábel Szivattyú csatlakozás Súly, kb. Min. bemerülése mélység üzembe helyezéskor Súly kb. Rögzítőkötél Max. közeghőmérséklet Feszültség/frekvencia Zajszint L 1) WA 1) vizsgálati módszer EN /5 Inox (cikkszám 1479) 1000 W 4000 l/h 5,5 bar 55 m 14 m 15 m H07 RNF 33.3 mm (G 1") 11.5 kg 20 cm 11,5 kg 15 m 35 o C 230 V/50 Hz Szivattyú teljesítménygörbe Lásd a többnyelvű vevőtájékoztatót Biztonsági és teszt jelek A GARDENA merülő-szivattyúk az érvényes készülékbiztonsági törvény elektromos biztonsági előírásoknak megfelelően készültek és a TÜV által bevizsgáltak. Jótállás: A GARDENA erre a termékre 3 év (a vétel időpontjától számítva) garanciát vállal. Ez a garancia minden olyan termékhiányosságra vonatkozik, mely bizonyíthatóan anyag- vagy gyártási hibára vezethető vissza. A szolgáltatás jellegét mi választjuk meg: ez lehet a hozzánk beküldött készülék kifogástalan új készülékre való cseréje vagy ingyenes javítása, amennyiben a következő előfeltételek teljesülnek: A készüléket szakszerűen és a használati utasításban leírtaknak megfelelően kezelték. Sem a vevő, sem egy harmadik személy nem kísérelte meg a készülék javítását. Ez a gyártói garancia nem érinti a kereskedővel vagy eladóval szemben támasztott teljesítési igényeket. A készüléket küldje megfelelő bélyegzéssel közvetlenül a GARDENA szervizbe, a hiba leírásával a jótállási jeggyel és a számla másolatával. Nyomatékosan utalunk arra, hogy a temékfelelősségi törvény értelmében nem felelünk a készülékeink által okozott károkért, amennyiben ezek szakszerűtlen javítás következményei, vagy ha a cseréket nem eredeti GARDENA - vagy általunk kibocsátott alkatrészekkel végzik el. Ez értelemszerűen érvényes a kiegészítő részekre és a tartozékokra is. Vevőszolgálat: GARDENA Magyarország Kft. H-1158 Budapest Késmárk u.22. Tel:

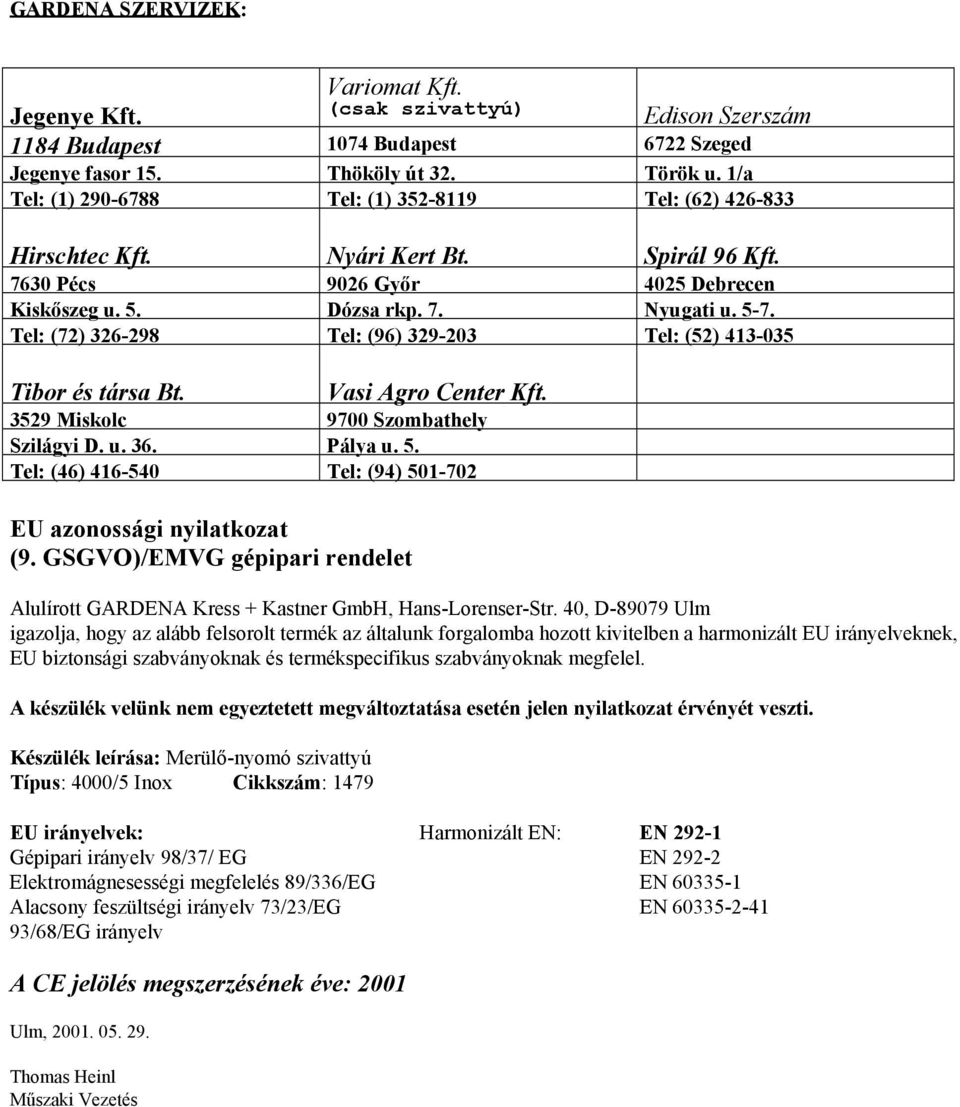

5 GARDENA SZERVIZEK: Jegenye Kft. Variomat Kft. (csak szivattyú) Edison Szerszám 1184 Budapest 1074 Budapest 6722 Szeged Jegenye fasor 15. Thököly út 32. Török u. 1/a Tel: (1) Tel: (1) Tel: (62) Hirschtec Kft. Nyári Kert Bt. Spirál 96 Kft Pécs 9026 Győr 4025 Debrecen Kiskőszeg u. 5. Dózsa rkp. 7. Nyugati u Tel: (72) Tel: (96) Tel: (52) Tibor és társa Bt. Vasi Agro Center Kft Miskolc 9700 Szombathely Szilágyi D. u. 36. Pálya u. 5. Tel: (46) Tel: (94) EU azonossági nyilatkozat (9. GSGVO)/EMVG gépipari rendelet Alulírott GARDENA Kress + Kastner GmbH, Hans-Lorenser-Str. 40, D Ulm igazolja, hogy az alább felsorolt termék az általunk forgalomba hozott kivitelben a harmonizált EU irányelveknek, EU biztonsági szabványoknak és termékspecifikus szabványoknak megfelel. A készülék velünk nem egyeztetett megváltoztatása esetén jelen nyilatkozat érvényét veszti. Készülék leírása: Merülő-nyomó szivattyú Típus: 4000/5 Inox Cikkszám: 1479 EU irányelvek: Harmonizált EN: EN Gépipari irányelv 98/37/ EG EN Elektromágnesességi megfelelés 89/336/EG EN Alacsony feszültségi irányelv 73/23/EG EN /68/EG irányelv A CE jelölés megszerzésének éve: 2001 Ulm, Thomas Heinl Műszaki Vezetés
