DIGITÁLIS DISZKRÉT FÉLVEZETŐ EGYENÁRAMÚ PARAMÉTER TESZTELŐ HASZNÁLATI UTASÍTÁS
|
|
- Natália Péterné
- 8 évvel ezelőtt
- Látták:
Átírás
1 DIGITÁLIS DISZKRÉT FÉLVEZETŐ EGYENÁRAMÚ PARAMÉTER TESZTELŐ HASZNÁLATI UTASÍTÁS Tartalomjegyzék I. Bevezetés II. Biztonsági jelölések III. Tulajdonságok IV. Elektromos adatok V. Előlapi kijelzések, csatlakozók és kezelőszervek VI. A műszer használata VII. Karbantartás VIII. Tartozékok IX. Opcionális tartozékok I. Bevezetés A 294 típusszámú Digitális diszkrét félvezető egyenáramú paraméter tesztelő félvezetők (mint pl. dióda, tranzisztor, triak, térvezérlésű tranzisztor, stb.) egyenáramú paramétereinek mérésére szolgál. Használható továbbá kondenzátorok, varisztorok és más eszközök feszültségtűrésének mérésére. Mérhetők és ellenőrizhetők vele a 78 és 79 sorozatú háromkivezetéses feszültségstabilizátorok is. A nagy integráltsági fokú analóg-digitális átalakító nagy érzékenységet és pontosságot biztosít a műszernek. A mérés eredménye nagyméretű LCD kijelzőn látható. A műszer többek között elektronikai készülékeket gyártó üzemekben, elektronikai munkánál, laboratóriumokban, elektronikával foglalkozó amatőrök által és hasonló területeken jól használható. II. Biztonsági jelölések Fontos biztonsági információ, részletek a használati utasításban találhatók. Veszélyes nagyfeszültség jelenléte lehetséges. Kettős szigetelés
2 III. Tulajdonságok 1. Kijelző: legnagyobb kijelzett szám 1999, számjegy magasság 20mm. 2. Mintavétel (mérés) gyakorisága: 3-szor másodpercenként 3. Mérési módszer: Dual slope A/D átalakító 4. Polaritás jelzés: automatikus 5. Alacsony tápfeszültség: jelzés a kijelzőn 6. Üzemi hőmérséklet: 0 40 C között, 75% relatív páratartalom 7. Tárolási hőmérséklet: C között, 80% relatív páratartalom 8. Táplálás: 4db R6 (AA) elem vagy 6V DC 2A hálózati tápegység 9. Nyugalmi áramfelvétel: kb. 48mA 10. Méretek: 150 x 100 x 70mm 11. Súly: kb. 670g (elemekkel együtt) IV. Elektromos adatok Paraméter Méréshatár Kijelzés Felbontás Mérési mód Vbr 1000V V Letörési Letörési fesz. 200V 0-199,9 0,1V áram 1mA Vces Ic=2A Ib=200mA Kollektoremitter Ic=800mA 0 6,00V 0,01V Ib=80mA telí- Ic=100mA Ib=10mA tési fesz. Ic=10mA Ib=1mA hfe Ib=10mA 0 199,9 0,1 Ib=10mA egyenáramú Ib=1mA Ib=1mA áramerősítés Ib=10μA Ib=10μA Iceo visszáram 78 vagy 79 sorozatú fesz. stab. 2000μA μA 78xx/79xx 0 24,0 0,1V Teszt fesz. kb. 27V

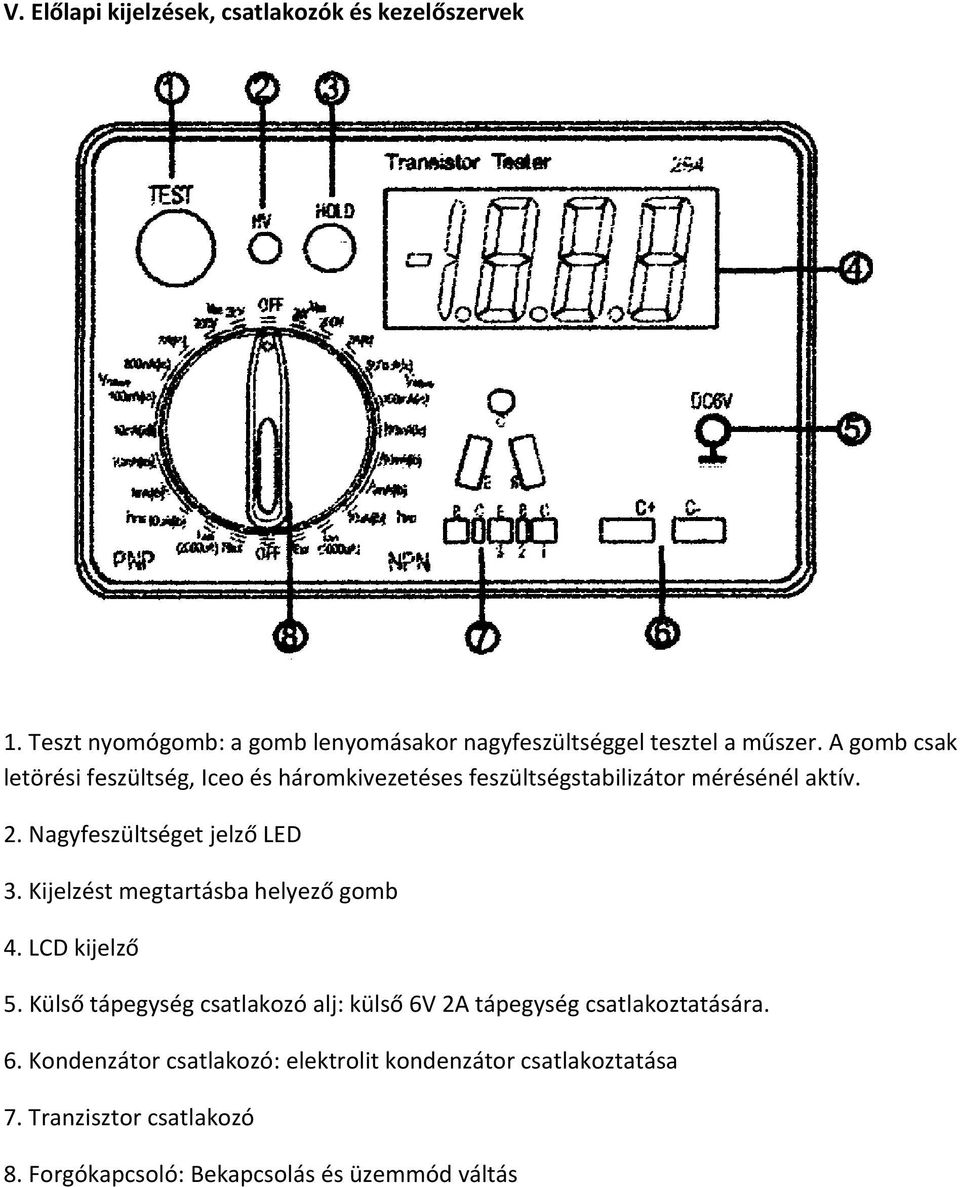

3 V. Előlapi kijelzések, csatlakozók és kezelőszervek 1. Teszt nyomógomb: a gomb lenyomásakor nagyfeszültséggel tesztel a műszer. A gomb csak letörési feszültség, Iceo és háromkivezetéses feszültségstabilizátor mérésénél aktív. 2. Nagyfeszültséget jelző LED 3. Kijelzést megtartásba helyező gomb 4. LCD kijelző 5. Külső tápegység csatlakozó alj: külső 6V 2A tápegység csatlakoztatására. 6. Kondenzátor csatlakozó: elektrolit kondenzátor csatlakoztatása 7. Tranzisztor csatlakozó 8. Forgókapcsoló: Bekapcsolás és üzemmód váltás

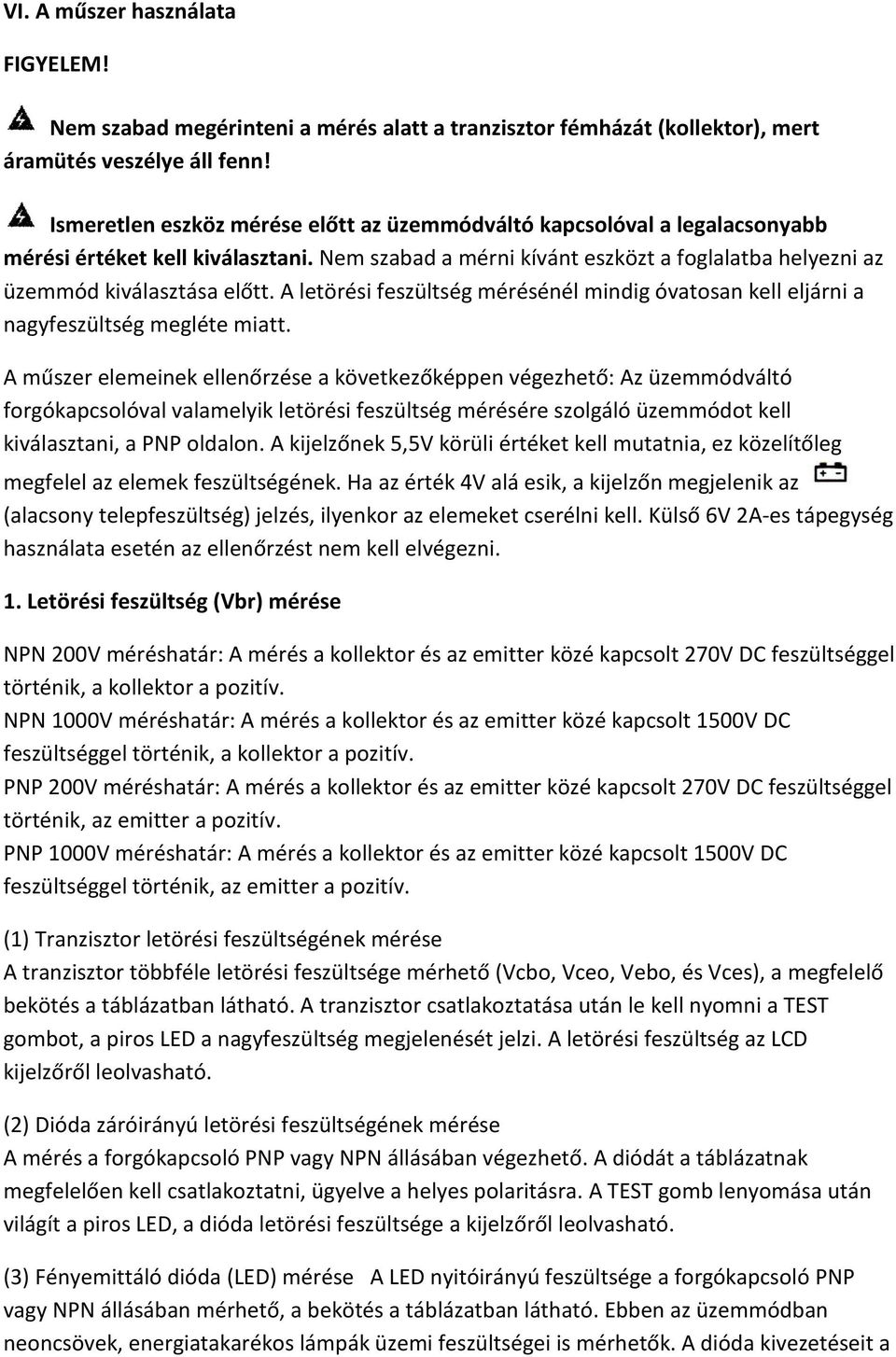

4 VI. A műszer használata FIGYELEM! Nem szabad megérinteni a mérés alatt a tranzisztor fémházát (kollektor), mert áramütés veszélye áll fenn! Ismeretlen eszköz mérése előtt az üzemmódváltó kapcsolóval a legalacsonyabb mérési értéket kell kiválasztani. Nem szabad a mérni kívánt eszközt a foglalatba helyezni az üzemmód kiválasztása előtt. A letörési feszültség mérésénél mindig óvatosan kell eljárni a nagyfeszültség megléte miatt. A műszer elemeinek ellenőrzése a következőképpen végezhető: Az üzemmódváltó forgókapcsolóval valamelyik letörési feszültség mérésére szolgáló üzemmódot kell kiválasztani, a PNP oldalon. A kijelzőnek 5,5V körüli értéket kell mutatnia, ez közelítőleg megfelel az elemek feszültségének. Ha az érték 4V alá esik, a kijelzőn megjelenik az (alacsony telepfeszültség) jelzés, ilyenkor az elemeket cserélni kell. Külső 6V 2A-es tápegység használata esetén az ellenőrzést nem kell elvégezni. 1. Letörési feszültség (Vbr) mérése NPN 200V méréshatár: A mérés a kollektor és az emitter közé kapcsolt 270V DC feszültséggel történik, a kollektor a pozitív. NPN 1000V méréshatár: A mérés a kollektor és az emitter közé kapcsolt 1500V DC feszültséggel történik, a kollektor a pozitív. PNP 200V méréshatár: A mérés a kollektor és az emitter közé kapcsolt 270V DC feszültséggel történik, az emitter a pozitív. PNP 1000V méréshatár: A mérés a kollektor és az emitter közé kapcsolt 1500V DC feszültséggel történik, az emitter a pozitív. (1) Tranzisztor letörési feszültségének mérése A tranzisztor többféle letörési feszültsége mérhető (Vcbo, Vceo, Vebo, és Vces), a megfelelő bekötés a táblázatban látható. A tranzisztor csatlakoztatása után le kell nyomni a TEST gombot, a piros LED a nagyfeszültség megjelenését jelzi. A letörési feszültség az LCD kijelzőről leolvasható. (2) Dióda záróirányú letörési feszültségének mérése A mérés a forgókapcsoló PNP vagy NPN állásában végezhető. A diódát a táblázatnak megfelelően kell csatlakoztatni, ügyelve a helyes polaritásra. A TEST gomb lenyomása után világít a piros LED, a dióda letörési feszültsége a kijelzőről leolvasható. (3) Fényemittáló dióda (LED) mérése A LED nyitóirányú feszültsége a forgókapcsoló PNP vagy NPN állásában mérhető, a bekötés a táblázatban látható. Ebben az üzemmódban neoncsövek, energiatakarékos lámpák üzemi feszültségei is mérhetők. A dióda kivezetéseit a
5 foglalat C és E hüvelyeibe kell dugni. A TEST gomb lenyomása után a piros LED világít, a kijelzőn a mért LED nyitófeszültsége látható, a mért LED világít. (4) Térvezérlésű tranzisztor (FET) mérése Léteznek N és P csatornás térvezérlésű tranzisztorok. A mért eszköz G és S elektródáit rövidre kell zárni, egyébként a mérés alatt tönkremegy. A csatlakoztatást a táblázat szerint kell elvégezni. A TEST gomb lenyomásakor a FET letörési feszültsége jelenik meg a kijelzőn. (5) Triac mérése A triac záróirányú letörési feszültsége a táblázatban található bekötési módban mérhető. (6) Elektromos készülék szigetelésének mérése A mért készüléket a C és E csatlakozókra kell kötni, az 1000V méréshatárt kell kiválasztani. Amennyiben a szigetelés kifogástalan, a TEST gomb lenyomásakor a kijelzőn 1500V olvasható. Ha a készülék szigetelése nem megfelelő, a kijelző villog vagy 000 kijelzést mutat. (7) Kondenzátor feszültségtűrésének mérése a. Elektrolit kondenzátor mérése Az üzemmódkapcsolóval a 200V-os méréstartományt kell kiválasztani. A kondenzátor pozitív pólusát a C+, a negatív pólusát pedig a C- csatlakozóba kell betenni. A TEST gomb lenyomását követően a mért érték növekszik, a növekedés lassul, majd megáll. A stabil érték a kondenzátor feszültségtűrése. Ügyelni kell arra, hogy a tantál kondenzátorok a névleges feszültség túllépése miatt tönkremehetnek. b. Porcelán, terilén, mica (csillám) kondenzátor mérése Az üzemmódkapcsolóval a 200V-os méréstartományt kell kiválasztani. A kondenzátort a C és E csatlakozókba kell tenni. A TEST gomb lenyomásakor a kondenzátor átütési feszültsége leolvasható. Az átütést hangjelenség is kísérheti. A kijelzőn 1 látható. A C és E csatlakozók közé kötött nagyértékű ellenállás vagy kisértékű varisztor csökkenti a mérőfeszültséget, így a kis átütési feszültségű kondenzátor tönkremenetele elkerülhető. (8) Varisztor mérése Az üzemmódkapcsolóval a 200V-os méréstartományt kell kiválasztani. Ha a mért varisztor feszültsége meghaladja a 300V-ot, az 1000V-os méréstartományt kell választani. A TEST gomb lenyomásakor a varisztor üzemi feszültsége jelenik meg a kijelzőn. (9) A műszer használata nagy egyenfeszültség forrásaként Amennyiben nagy egyenfeszültségre van szükség a munka során, azt a műszer képes előállítani. NPN 200V állásban a C és E kapcsok között kb. 270V DC jelenik meg, a C kapocs a pozitív. NPN 1000V állásban a C és E kapcsok között kb. 1500V dc jelenik meg, a C kapocs a pozitív. PNP 200V állásban a C és E kapcsok között kb. 270V DC jelenik meg, az E kapocs a pozitív. PNP 1000V állásban a C és E kapcsok között kb. 1500V dc jelenik meg, az E kapocs a pozitív.

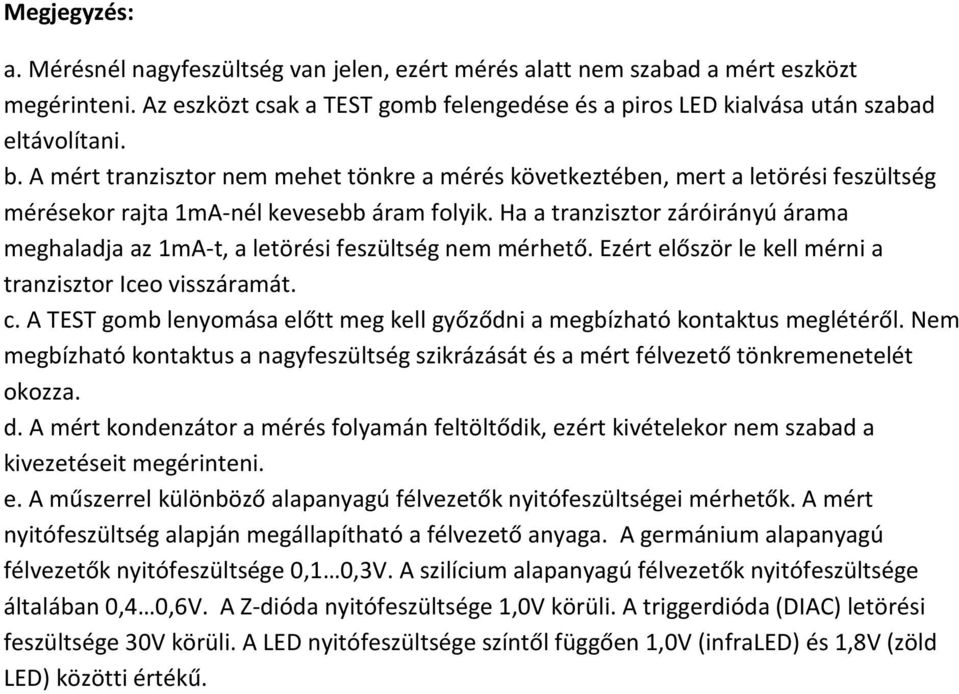

6 Megjegyzés: a. Mérésnél nagyfeszültség van jelen, ezért mérés alatt nem szabad a mért eszközt megérinteni. Az eszközt csak a TEST gomb felengedése és a piros LED kialvása után szabad eltávolítani. b. A mért tranzisztor nem mehet tönkre a mérés következtében, mert a letörési feszültség mérésekor rajta 1mA-nél kevesebb áram folyik. Ha a tranzisztor záróirányú árama meghaladja az 1mA-t, a letörési feszültség nem mérhető. Ezért először le kell mérni a tranzisztor Iceo visszáramát. c. A TEST gomb lenyomása előtt meg kell győződni a megbízható kontaktus meglétéről. Nem megbízható kontaktus a nagyfeszültség szikrázását és a mért félvezető tönkremenetelét okozza. d. A mért kondenzátor a mérés folyamán feltöltődik, ezért kivételekor nem szabad a kivezetéseit megérinteni. e. A műszerrel különböző alapanyagú félvezetők nyitófeszültségei mérhetők. A mért nyitófeszültség alapján megállapítható a félvezető anyaga. A germánium alapanyagú félvezetők nyitófeszültsége 0,1 0,3V. A szilícium alapanyagú félvezetők nyitófeszültsége általában 0,4 0,6V. A Z-dióda nyitófeszültsége 1,0V körüli. A triggerdióda (DIAC) letörési feszültsége 30V körüli. A LED nyitófeszültsége színtől függően 1,0V (infraled) és 1,8V (zöld LED) közötti értékű.

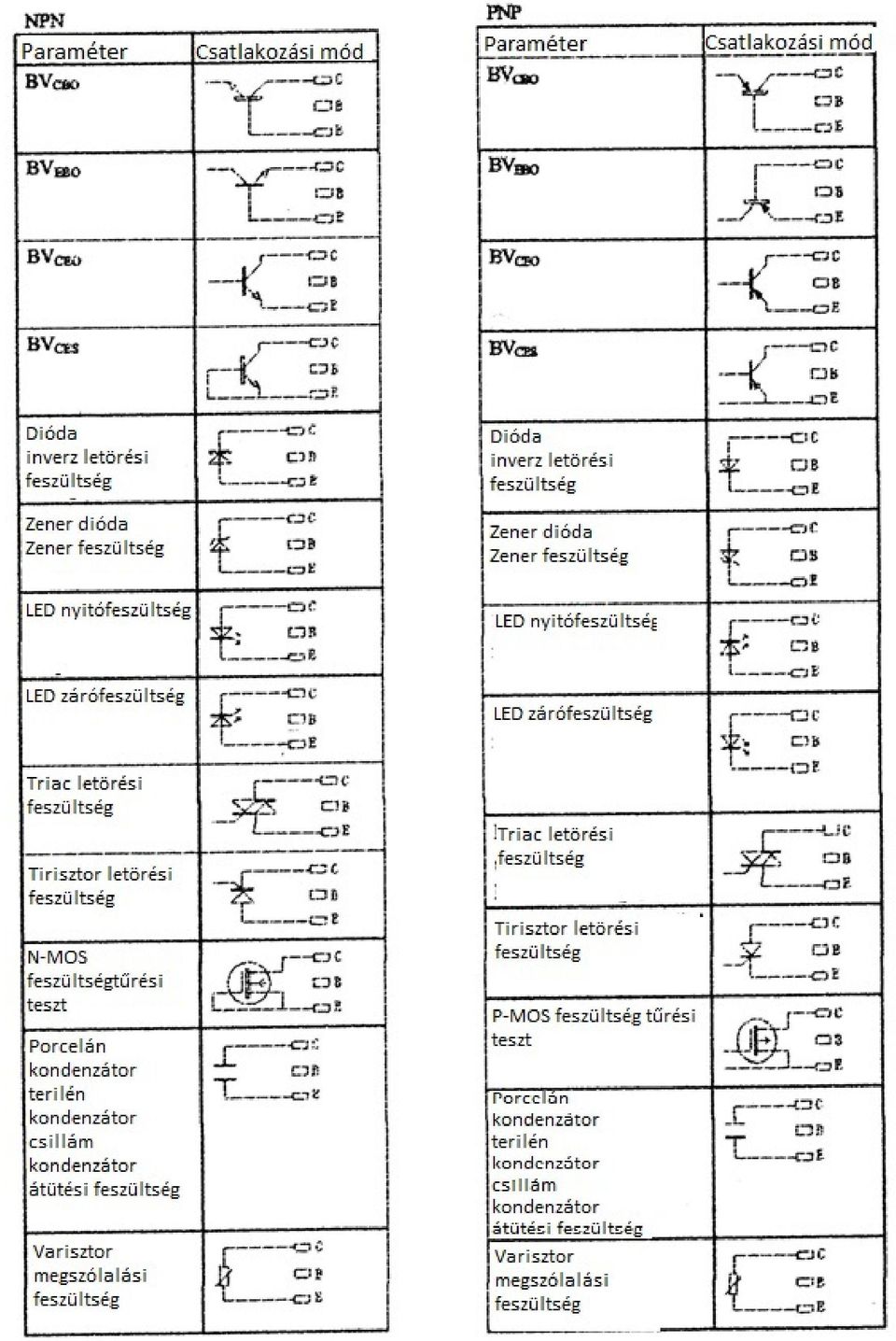

7
8 2. Tranzisztor kollektor-emitter telítési feszültségének (Vcesat) mérése (1) A 2A és 800mA méréstartományban végzett mérésekhez (nagyteljesítményű tranzisztorok) külső 6V 2A DC tápegység szükséges. (2) Meg kell határozni a tranzisztor polaritását (PNP vagy NPN), a mérőáramot a tranzisztor teljesítményének megfelelően kell beállítani. (3) A mérési módszerek a táblázatban láthatók, a tranzisztort a foglalatba kell helyezni. (4) A mérés eredménye a kijelzőn leolvasható, a TEST gombot nem kell lenyomni. Megjegyzés: a. A tranzisztor annál jobb, minél kisebb a telítési feszültsége. b. Ezek a méréstartományok alkalmasak diódák nyitóirányú feszültségesésének mérésére is, az alacsony, közepes és nagyáramú tartományokban. Minél kisebb a nyitófeszültség, annál jobb a dióda (azonos típusok között). 5V alatti Z-diódák is mérhetők a műszerrel. c. Térvezérlésű tranzisztorok nyitott csatornájának feszültségesése is ugyanilyen módon mérhető. 3. Tranzisztor áramerősítésének (hfe) mérése (1) Meg kell állapítani a tranzisztor polaritását (PNP vagy NPN). (2) A méréstartományt a típusnak megfelelő értékre, vagy ismeretlen típusnál a legkisebb értékre kell beállítani. (3) A csatlakoztatás a táblázat szerint választható. (4) A mért áramerősítés a kijelzőn közvetlenül leolvasható, nem szükséges lenyomni a TEST gombot. Megjegyzés: a. Ezzel a módszerrel lemérhető a térvezérlésű tranzisztorok áramerősítése is. A D kivezetést a C aljba, a G kivezetést a B aljba, az S kivezetést pedig az E aljba kell dugni. b. A mérési áramerősséget a tranzisztor teljesítményének megfelelően kell kiválasztani. Nem szabad kisteljesítményű tranzisztort nagy árammal mérni. Nagyteljesítményű tranzisztornál az áramerősséget fokozatosan kell emelni. A tranzisztor munkapontját a legnagyobb mért
9 hfe-nek megfelelő áram környékén kell megválasztani. Instabil kijelzés azt jelzi, hogy a tranzisztor nem képes feldolgozni a nagy kollektoráramot. 4. Tranzisztor visszáramának (Iceo) mérése a. Meg kell állapítani a tranzisztor polaritását (PNP vagy NPN). b. Ki kell választani a megfelelő méréstartományt. c. A csatlakoztatás a táblázat szerint választható. Csatlakoztatni kell a tranzisztort. d. A TEST gomb lenyomása után a mért érték a kijelzőn megjelenik. Megjegyzés: Kisteljesítményű tranzisztor báziskivezetését nem szabad a műszer B csatlakozójába dugni, mert így a műszer a valóságosnál magasabb visszáramot mérhet és 79 sorozatú háromkivezetéses feszültségstabilizátorok mérése a. Meg kell állapítani a feszülségstabilizátor jellegét (pzitív, 78xx vagy negatív, 79xx). b. A tokok lábkiosztása az ábrán látható. c. A TEST gomb lenyomásakor a mért érték a kijelzőn látható. Megjegyzés: A mérőáram kb. 10mA a C és az Ecsatlakozók között.

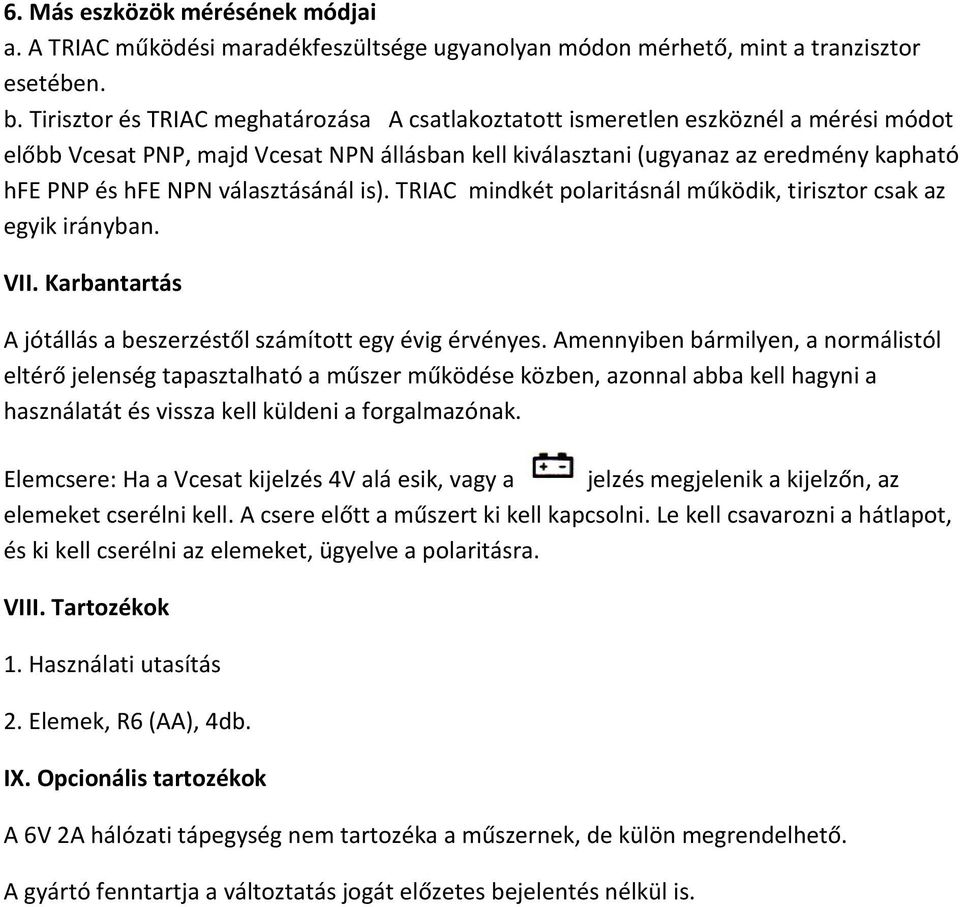

10 6. Más eszközök mérésének módjai a. A TRIAC működési maradékfeszültsége ugyanolyan módon mérhető, mint a tranzisztor esetében. b. Tirisztor és TRIAC meghatározása A csatlakoztatott ismeretlen eszköznél a mérési módot előbb Vcesat PNP, majd Vcesat NPN állásban kell kiválasztani (ugyanaz az eredmény kapható hfe PNP és hfe NPN választásánál is). TRIAC mindkét polaritásnál működik, tirisztor csak az egyik irányban. VII. Karbantartás A jótállás a beszerzéstől számított egy évig érvényes. Amennyiben bármilyen, a normálistól eltérő jelenség tapasztalható a műszer működése közben, azonnal abba kell hagyni a használatát és vissza kell küldeni a forgalmazónak. Elemcsere: Ha a Vcesat kijelzés 4V alá esik, vagy a jelzés megjelenik a kijelzőn, az elemeket cserélni kell. A csere előtt a műszert ki kell kapcsolni. Le kell csavarozni a hátlapot, és ki kell cserélni az elemeket, ügyelve a polaritásra. VIII. Tartozékok 1. Használati utasítás 2. Elemek, R6 (AA), 4db. IX. Opcionális tartozékok A 6V 2A hálózati tápegység nem tartozéka a műszernek, de külön megrendelhető. A gyártó fenntartja a változtatás jogát előzetes bejelentés nélkül is.
