1 Szeleprendszerek Szabványos szeleprendszerek ISO , 26 mm, CD01-PA sorozat Katalógus füzetek

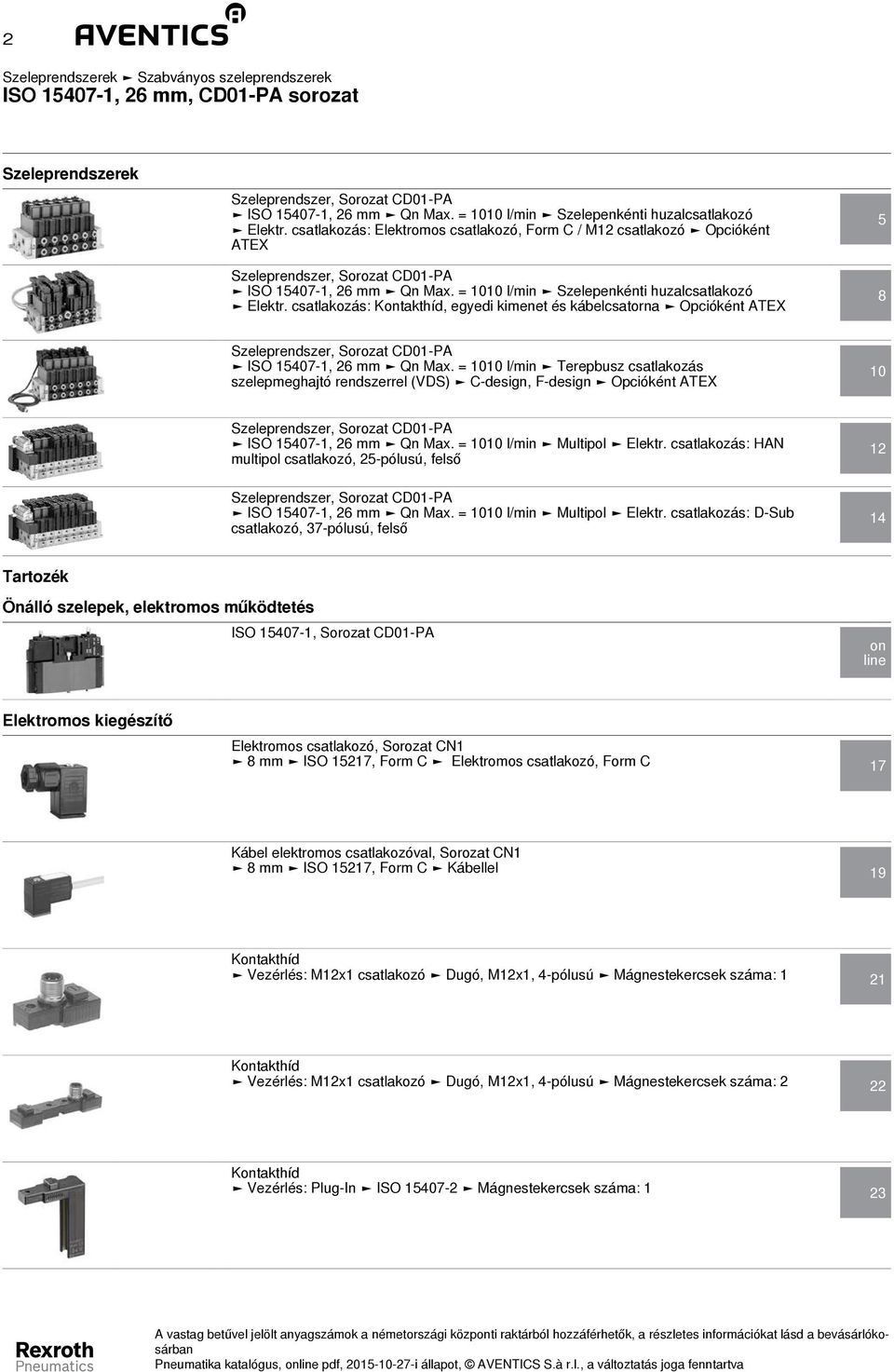

2 2 Szeleprendszerek Szabványos szeleprendszerek ISO , 26 mm, CD01-PA sorozat Szeleprendszerek Szeleprendszer, Sorozat CD01-PA ISO , 26 mm Qn Max. = 1010 l/min Szelepenkénti huzalcsatlakozó Elektr. csatlakozás: Elektromos csatlakozó, Form C / M12 csatlakozó Opcióként ATEX Szeleprendszer, Sorozat CD01-PA ISO , 26 mm Qn Max. = 1010 l/min Szelepenkénti huzalcsatlakozó Elektr. csatlakozás: Kontakthíd, egyedi kimenet és kábelcsatorna Opcióként ATEX 5 8 Szeleprendszer, Sorozat CD01-PA ISO , 26 mm Qn Max. = 1010 l/min Terepbusz csatlakozás szelepmeghajtó rendszerrel (VDS) C-design, F-design Opcióként ATEX 10 Szeleprendszer, Sorozat CD01-PA ISO , 26 mm Qn Max. = 1010 l/min Multipol Elektr. csatlakozás: HAN multipol csatlakozó, 25-pólusú, felső 12 Szeleprendszer, Sorozat CD01-PA ISO , 26 mm Qn Max. = 1010 l/min Multipol Elektr. csatlakozás: D-Sub csatlakozó, 37-pólusú, felső 14 Tartozék Önálló szelepek, elektromos működtetés ISO , Sorozat CD01-PA on line Elektromos kiegészítő Elektromos csatlakozó, Sorozat CN1 8 mm ISO 15217, Form C Elektromos csatlakozó, Form C 17 Kábel elektromos csatlakozóval, Sorozat CN1 8 mm ISO 15217, Form C Kábellel 19 Kontakthíd Vezérlés: M12x1 csatlakozó Dugó, M12x1, 4-pólusú Mágnestekercsek száma: 1 21 Kontakthíd Vezérlés: M12x1 csatlakozó Dugó, M12x1, 4-pólusú Mágnestekercsek száma: 2 22 Kontakthíd Vezérlés: Plug-In ISO Mágnestekercsek száma: 1 23

3 3 Szeleprendszerek Szabványos szeleprendszerek ISO , 26 mm, CD01-PA sorozat Kontakthíd Vezérlés: Plug-In ISO Mágnestekercsek száma: 2 24 Önálló alaplap Önálló alaplap, Csatlakozások oldalt Szabvány: ISO Nagyság: 26 mm Sűrített levegő csatlakozás kimenet: Ø6x1 - Ø 8x1 ellenirányú megtáplálás megengedett Közösített vezérlőlevegő leszellőzéssel Önálló alaplap, Csatlakozások alul Szabvány: ISO Nagyság: 26 mm Sűrített levegő csatlakozás kimenet: Ø 8x1 ellenirányú megtáplálás megengedett Közösített vezérlőlevegő leszellőzéssel Alaplap, A-típusú, тип A Alaplap Szabvány: ISO Nagyság: 26 mm A-típusú Sűrített levegő csatlakozás kimenet: G 1/4 - Ø 10x1 sorolható Alaplapos elv, 1-szeres ellenirányú megtáplálás megengedett Közösített vezérlőlevegő leszellőzéssel Véglap, bal, Véglap, jobb Szabvány: ISO Nagyság: 26 mm A-típusú sorolható Alaplapos elv, többszörös ellenirányú megtáplálás megengedett Közösített vezérlőlevegő leszellőzéssel B-típusú alap- és véglapok Alaplap, 2 és 4 csatlakozások oldalt Szabvány: ISO Nagyság: 26 mm B-típusú Sűrített levegő csatlakozás kimenet: Ø 4 - G 1/8 sorolható Alaplapos elv, 1-szeres ellenirányú megtáplálás megengedett Véglap, bal, Véglap, jobb Szabvány: ISO Nagyság: 26 mm B-típusú sorolható Alaplapos elv, többszörös ellenirányú megtáplálás megengedett E/A bővítés lehetséges Közösített vezérlőlevegő leszellőzéssel Alaplap, 2 és 4 csatlakozások alul Szabvány: ISO Nagyság: 26 mm B-típusú Sűrített levegő csatlakozás kimenet: Ø6x1 - G 1/8 sorolható Alaplapos elv, 1-szeres ellenirányú megtáplálás megengedett Közösített vezérlőlevegő leszellőzéssel Alaplap, 2 és 4 csatlakozások oldalt Szabvány: ISO Nagyság: 26 mm B-típusú Sűrített levegő csatlakozás kimenet: G 1/4-1/4-18 NPTF sorolható Alaplapos elv, többszörös ellenirányú megtáplálás megengedett Közösített vezérlőlevegő leszellőzéssel Alaplap, 1, 2 és 4 csatlakozások alul Szabvány: ISO Nagyság: 26 mm Sűrített levegő csatlakozás kimenet: G 1/8 sorolható Alaplapos elv, 1-szeres ellenirányú megtáplálás megengedett Közösített vezérlőlevegő leszellőzéssel Kiegészítő, A-típusú Betápmodul, Hosszában sorolható Szabvány: ISO Nagyság: 26 mm A-típusú sorolható Önmagával sorolt elv 43 Felerősítő készlet DIN-sínhez Szabvány:ISO A-típusú Nagyság:26 mm 44 Elválasztó elem Szabvány:ISO Nagyság:26 mm Következőhöz MS01-AL, CD01-PA 44

4 4 Szeleprendszerek Szabványos szeleprendszerek ISO , 26 mm, CD01-PA sorozat Kiegészítő, B-típusú Nyomásszabályozó oldalirányú összekötéshez Qn = 2100 l/min Alaplap csatlakozás, Gyors-csőcsatlakozó Ülékes szelep 46 Alaplap Szabvány: ISO Nagyság: 26 mm B-típusú sorolható Alaplapos elv, többszörös ellenirányú megtáplálás megengedett 47 Elválasztó elem Szabvány:ISO B-típusú Nagyság:26 mm Következőhöz MS01-PA, CD01-PA 48 Fojtó-visszacsapó szelep Qn = l/min Fojtásirány: Egyéb tartozékok Nyomásszabályozó magassági összekötéshez Qn = 750 l/min Szabvány: ISO Szabályozott csatlakozás: 3 Ülékes szelep Nyomásszabályozó magassági összekötéshez Qn = 750 l/min Alaplap csatlakozás Szabályozott csatlakozás: 1 Ülékes szelep Fojtólemez Szabvány: ISO Nagyság: 26 mm 54 Betápmodul Szabvány: ISO Nagyság: 26 mm sorolható Alaplapos elv, 1-szeres ellenirányú megtáplálás megengedett 55 Betápmodul, Magasságban sorolható Szabvány: ISO Nagyság: 26 mm Alaplapos elv, 1-szeres ellenirányú megtáplálás megengedett 57 Zárólemez Szabvány: ISO Nagyság: 26 mm sorolható Alaplapos elv, 1-szeres ellenirányú megtáplálás megengedett 58 Manométer Csatlakozás hátul Háttérszín: Fehér Skálaszín: Fekete / Piros Egységek: bar / psi 59, HF04 sorozatú szeleprendszerhez D-Sub és HAN multipol csatlakozó 61

5 Szeleprendszerek Szabványos szeleprendszerek Szeleprendszer, Sorozat CD01-PA ISO , 26 mm Qn Max. = 1010 l/min Szelepenkénti huzalcsatlakozó Elektr. csatlakozás: Elektromos csatlakozó, Form C / M12 csatlakozó Opcióként ATEX 5 P576_500 Szabványok ISO , 26 mm ATEX II 3G Ex na IIB T4 Gc X-15 C Ta 50 C Üzemi nyomás min/max -0,95 bar / 16 bar Vezérlőnyomás min./max. 2 bar / 16 bar Környezeti hőmérséklet min./max. -15 C / +50 C Közeghőmérséklet min./max. -15 C / +50 C Közeg Sűrített levegő Részecskeméret max. 50 µm A sűrített levegő olajtartalma 0 mg/m³ - 5 mg/m³ Szabványos elektr. csatlakozás EN , Form C DC üzemi feszültség 24 V Feszültségtűrés DC -10% / +10% AC üzemi feszültség 50 Hz esetén 230 V, 110 V A képen egy példa konfiguráció szerepel. A szállításra kerülő termék ezért a képtől eltérő lehet. Műszaki megjegyzések A min. vezérlőnyomást nem szabad, hogy kisebb legyen, mert az különben hibás kapcsolásokhoz és adott esetben a szelep tönkremeneteléhez vezethet! A sűrített levegő harmatpontjának a környezeti és a középhőmérséklet alatt 15 C-kal és min +3 C-nak kell lennie. A sűrített levegő olajtartalmának az egész élettartam folyamán állandó szinten kell maradnia. Kizárólag csak a AVENTICS által javasolt olajféleséget alkalmazzon, lásd: Műszaki információk fejezet. Az egyes komponensek műszaki adatai a sorozat következő oldalain találhatók. Megjegyzés: Az ATEX opció a konfigurátorban választható, vagy lépjen kapcsolatba az Önhöz legközelebb eső AVENTICS értékesítési központtal. A kezdőlap opcióként oldalsó csatlakozásokkal is kapható. Az üzemi nyomás és a vezérlőnyomás a szelepkonfigurációtól függ. Konfigurálható termék Konfigurálható termék. Kérjük használja a címen elérhető termékkonfigurátort, vagy érdeklődjön a legközelebbi AVENTICS értékesítési központnál.

6 6 Szeleprendszerek Szabványos szeleprendszerek Szeleprendszer, Sorozat CD01-PA ISO , 26 mm Qn Max. = 1010 l/min Szelepenkénti huzalcsatlakozó Elektr. csatlakozás: Elektromos csatlakozó, Form C / M12 csatlakozó Opcióként ATEX Méretek, Elektromos csatlakozó 1) G 3/8 zárócsavar 2) G 1/8 zárócsavar 3) G 3/8 hangtompító 4) G 1/8 hangtompító 5) Fojtó-visszacsapószelep L = n * b + 94 LB = n * b + 40 LA = n * b + 32 n = szelephelyek száma b = szelephelyek szélessége (27,0-27,25 mm) A képen egy példa konfiguráció szerepel. A szállításra kerülő termék ezért a képtől eltérő lehet. D576_505

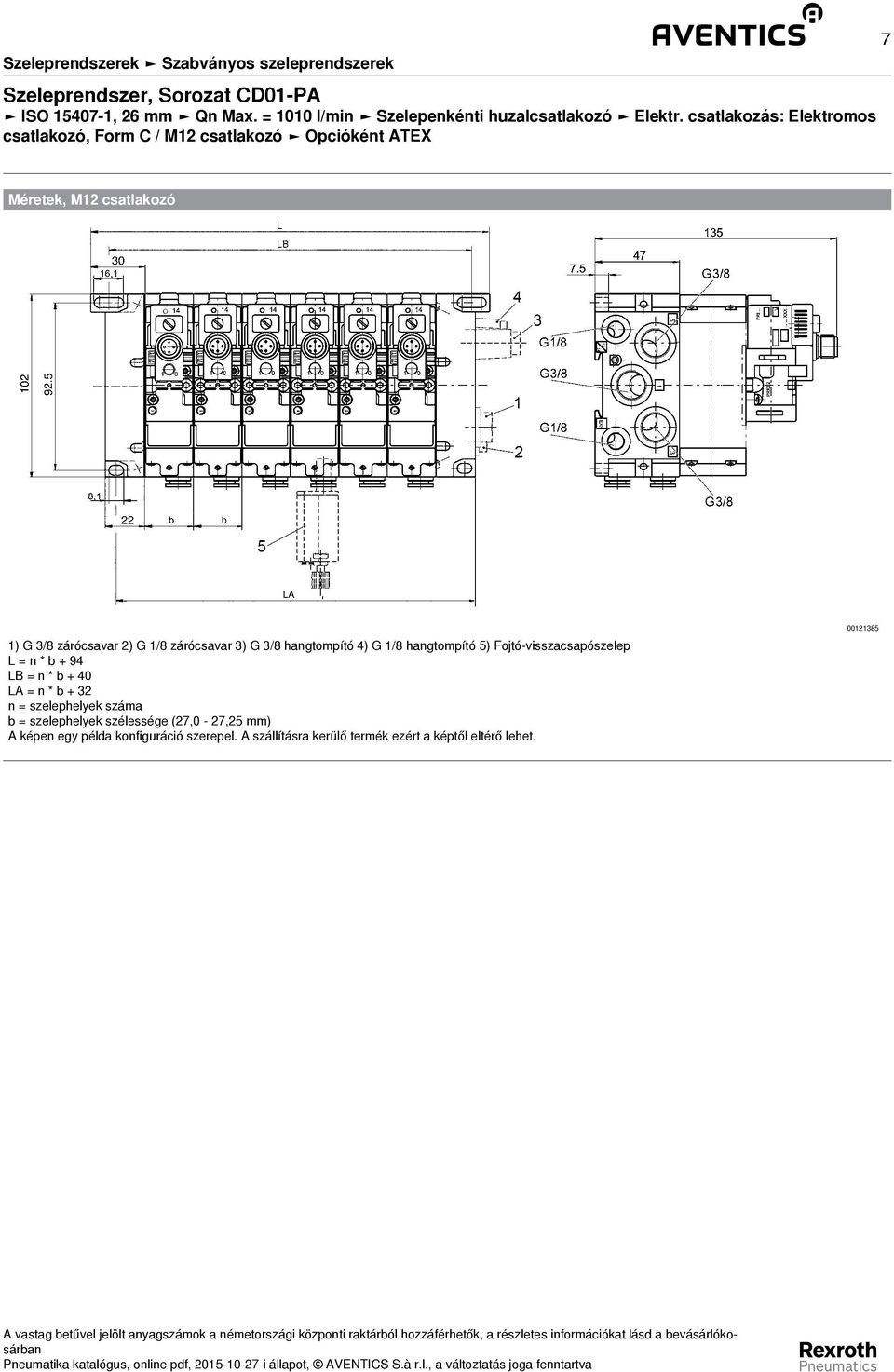

7 Szeleprendszerek Szabványos szeleprendszerek Szeleprendszer, Sorozat CD01-PA ISO , 26 mm Qn Max. = 1010 l/min Szelepenkénti huzalcsatlakozó Elektr. csatlakozás: Elektromos csatlakozó, Form C / M12 csatlakozó Opcióként ATEX 7 Méretek, M12 csatlakozó 1) G 3/8 zárócsavar 2) G 1/8 zárócsavar 3) G 3/8 hangtompító 4) G 1/8 hangtompító 5) Fojtó-visszacsapószelep L = n * b + 94 LB = n * b + 40 LA = n * b + 32 n = szelephelyek száma b = szelephelyek szélessége (27,0-27,25 mm) A képen egy példa konfiguráció szerepel. A szállításra kerülő termék ezért a képtől eltérő lehet

8 8 Szeleprendszerek Szabványos szeleprendszerek Szeleprendszer, Sorozat CD01-PA ISO , 26 mm Qn Max. = 1010 l/min Szelepenkénti huzalcsatlakozó Elektr. csatlakozás: Kontakthíd, egyedi kimenet és kábelcsatorna Opcióként ATEX P576_350 Szabványok ISO , 26 mm ATEX II 3G Ex na IIB T4 Gc X-15 C Ta 50 C Üzemi nyomás min/max -0,95 bar / 16 bar Vezérlőnyomás min./max. 2 bar / 16 bar Környezeti hőmérséklet min./max. -15 C / +50 C Közeghőmérséklet min./max. -15 C / +50 C Közeg Sűrített levegő Részecskeméret max. 50 µm A sűrített levegő olajtartalma 0 mg/m³ - 5 mg/m³ Szelephelyek száma 32 Max. Szabványos elektr. csatlakozás EN , Form C DC üzemi feszültség 24 V Feszültségtűrés DC -10% / +10% A képen egy példa konfiguráció szerepel. A szállításra kerülő termék ezért a képtől eltérő lehet. Műszaki megjegyzések A min. vezérlőnyomást nem szabad, hogy kisebb legyen, mert az különben hibás kapcsolásokhoz és adott esetben a szelep tönkremeneteléhez vezethet! A sűrített levegő harmatpontjának a környezeti és a középhőmérséklet alatt 15 C-kal és min +3 C-nak kell lennie. A sűrített levegő olajtartalmának az egész élettartam folyamán állandó szinten kell maradnia. Kizárólag csak a AVENTICS által javasolt olajféleséget alkalmazzon, lásd: Műszaki információk fejezet. Az egyes komponensek műszaki adatai a sorozat következő oldalain találhatók. Megjegyzés: Az ATEX opció a konfigurátorban választható, vagy lépjen kapcsolatba az Önhöz legközelebb eső AVENTICS értékesítési központtal. A kezdőlap opcióként oldalsó csatlakozásokkal is kapható. Az üzemi nyomás és a vezérlőnyomás a szelepkonfigurációtól függ. Konfigurálható termék Konfigurálható termék. Kérjük használja a címen elérhető termékkonfigurátort, vagy érdeklődjön a legközelebbi AVENTICS értékesítési központnál.

9 Szeleprendszerek Szabványos szeleprendszerek Szeleprendszer, Sorozat CD01-PA ISO , 26 mm Qn Max. = 1010 l/min Szelepenkénti huzalcsatlakozó Elektr. csatlakozás: Kontakthíd, egyedi kimenet és kábelcsatorna Opcióként ATEX 9 Méretek 1) G 3/8 zárócsavar 2) G 1/8 zárócsavar 3) G 3/8 hangtompító 4) G 1/8 hangtompító 5) Fojtó-visszacsapószelep a) Elektromos kontakthíd b) Kábelkimenet bal vagy jobb oldalon L = n * b + 94 LB = n * b + 40 LA = n * b + 32 n = szelephelyek száma b = szelephelyek szélessége (27,0-27,25 mm) A képen egy példa konfiguráció szerepel. A szállításra kerülő termék ezért a képtől eltérő lehet. D576_350

10 10 Szeleprendszerek Szabványos szeleprendszerek Szeleprendszer, Sorozat CD01-PA ISO , 26 mm Qn Max. = 1010 l/min Terepbusz csatlakozás szelepmeghajtó rendszerrel (VDS) C-design, F-design Opcióként ATEX P576_503 Szabványok ISO , 26 mm ATEX II 3G Ex na IIB T4 Gc X-15 C Ta 50 C Építési mód Terepbus Üzemi nyomás min/max -0,95 bar / 16 bar Vezérlőnyomás min./max. 2 bar / 16 bar Környezeti hőmérséklet min./max. -15 C / +50 C Közeghőmérséklet min./max. -15 C / +50 C Közeg Sűrített levegő Részecskeméret max. 50 µm A sűrített levegő olajtartalma 0 mg/m³ - 5 mg/m³ Szelephelyek száma 16 Üzemi feszültség elektronika 24 V DC Feszültségtűrés, elektronika -10% / +10% Kábelcsatlakozás 0.2 / 1 / 5 m A képen egy példa konfiguráció szerepel. A szállításra kerülő termék ezért a képtől eltérő lehet. Műszaki megjegyzések A min. vezérlőnyomást nem szabad, hogy kisebb legyen, mert az különben hibás kapcsolásokhoz és adott esetben a szelep tönkremeneteléhez vezethet! A sűrített levegő harmatpontjának a környezeti és a középhőmérséklet alatt 15 C-kal és min +3 C-nak kell lennie. A sűrített levegő olajtartalmának az egész élettartam folyamán állandó szinten kell maradnia. Kizárólag csak a AVENTICS által javasolt olajféleséget alkalmazzon, lásd: Műszaki információk fejezet. Az egyes komponensek műszaki adatai a sorozat következő oldalain találhatók. Az elektronika műszaki adatai (linkstruktúrák) az Terepbus csatlakozások fejezetben találhatók. A terepbusz doboz nem része a szállítási csomagnak. Megjegyzés: Az ATEX opció a konfigurátorban választható, vagy lépjen kapcsolatba az Önhöz legközelebb eső AVENTICS értékesítési központtal. A kezdőlap opcióként oldalsó csatlakozásokkal is kapható. Az üzemi nyomás és a vezérlőnyomás a szelepkonfigurációtól függ. Konfigurálható termék Konfigurálható termék. Kérjük használja a címen elérhető termékkonfigurátort, vagy érdeklődjön a legközelebbi AVENTICS értékesítési központnál.

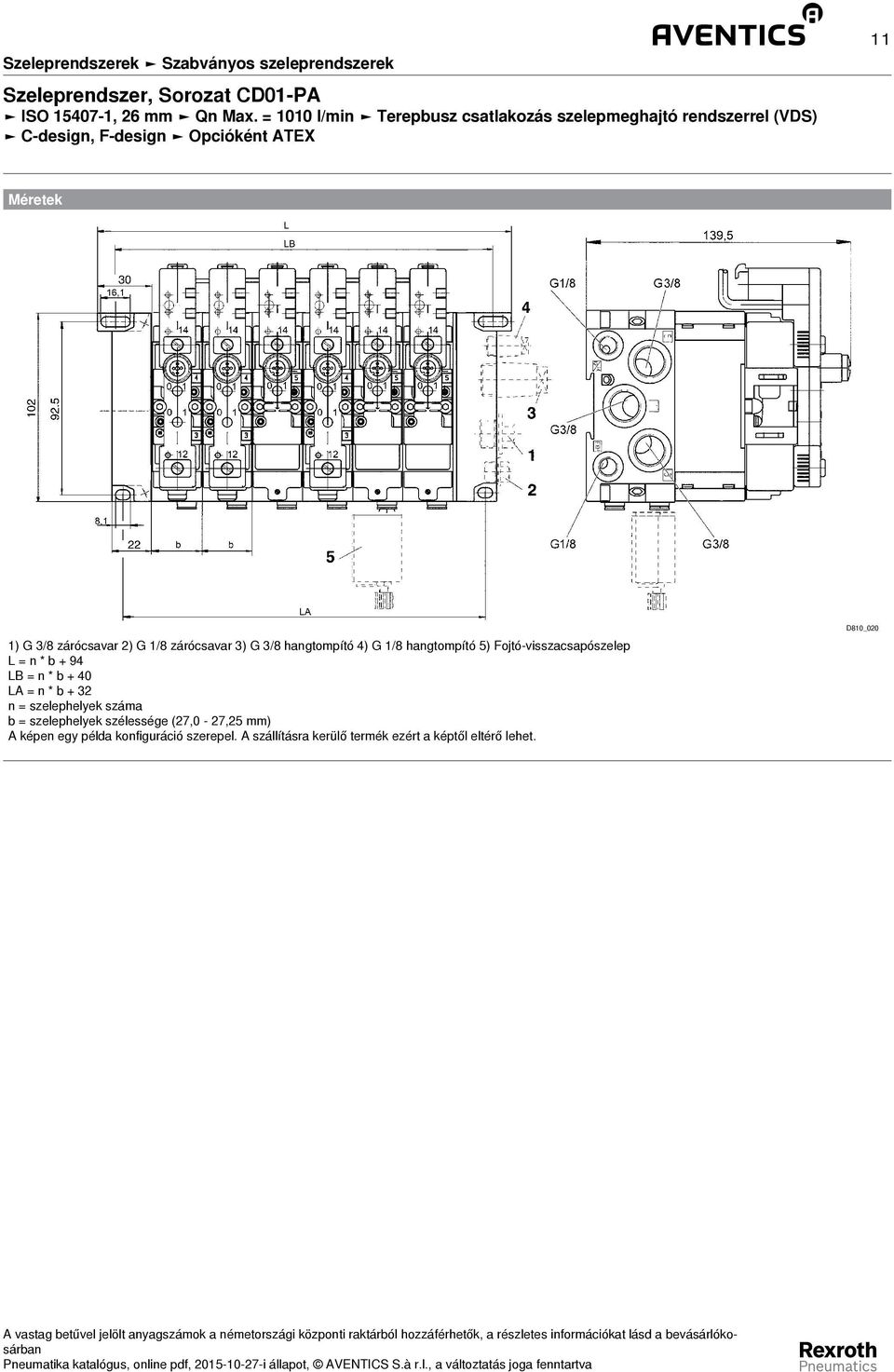

11 Szeleprendszerek Szabványos szeleprendszerek Szeleprendszer, Sorozat CD01-PA ISO , 26 mm Qn Max. = 1010 l/min Terepbusz csatlakozás szelepmeghajtó rendszerrel (VDS) C-design, F-design Opcióként ATEX 11 Méretek 1) G 3/8 zárócsavar 2) G 1/8 zárócsavar 3) G 3/8 hangtompító 4) G 1/8 hangtompító 5) Fojtó-visszacsapószelep L = n * b + 94 LB = n * b + 40 LA = n * b + 32 n = szelephelyek száma b = szelephelyek szélessége (27,0-27,25 mm) A képen egy példa konfiguráció szerepel. A szállításra kerülő termék ezért a képtől eltérő lehet. D810_020

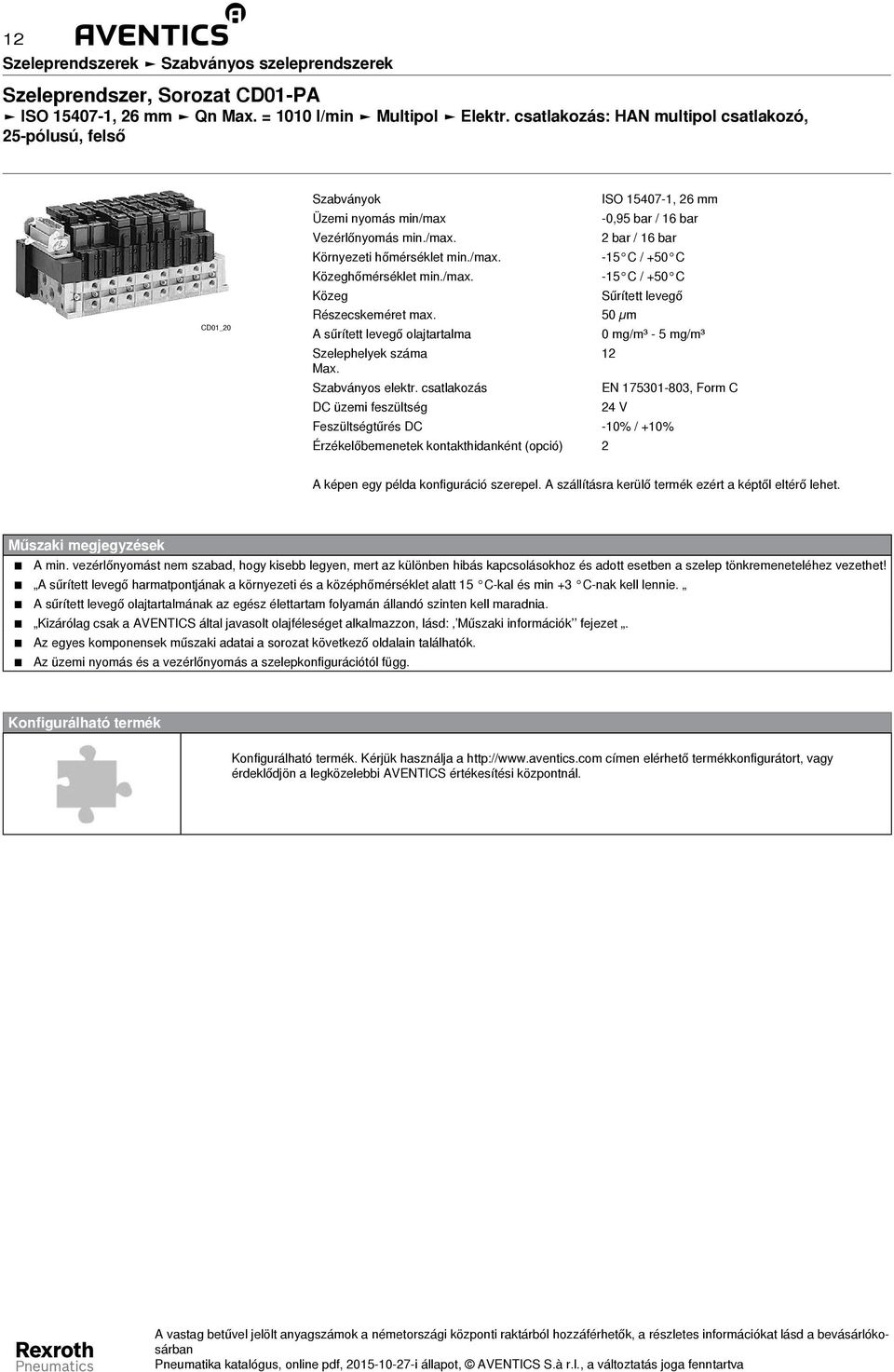

12 12 Szeleprendszerek Szabványos szeleprendszerek Szeleprendszer, Sorozat CD01-PA ISO , 26 mm Qn Max. = 1010 l/min Multipol Elektr. csatlakozás: HAN multipol csatlakozó, 25-pólusú, felső CD01_20 Szabványok ISO , 26 mm Üzemi nyomás min/max -0,95 bar / 16 bar Vezérlőnyomás min./max. 2 bar / 16 bar Környezeti hőmérséklet min./max. -15 C / +50 C Közeghőmérséklet min./max. -15 C / +50 C Közeg Sűrített levegő Részecskeméret max. 50 µm A sűrített levegő olajtartalma 0 mg/m³ - 5 mg/m³ Szelephelyek száma 12 Max. Szabványos elektr. csatlakozás EN , Form C DC üzemi feszültség 24 V Feszültségtűrés DC -10% / +10% Érzékelőbemenetek kontakthidanként (opció) 2 A képen egy példa konfiguráció szerepel. A szállításra kerülő termék ezért a képtől eltérő lehet. Műszaki megjegyzések A min. vezérlőnyomást nem szabad, hogy kisebb legyen, mert az különben hibás kapcsolásokhoz és adott esetben a szelep tönkremeneteléhez vezethet! A sűrített levegő harmatpontjának a környezeti és a középhőmérséklet alatt 15 C-kal és min +3 C-nak kell lennie. A sűrített levegő olajtartalmának az egész élettartam folyamán állandó szinten kell maradnia. Kizárólag csak a AVENTICS által javasolt olajféleséget alkalmazzon, lásd: Műszaki információk fejezet. Az egyes komponensek műszaki adatai a sorozat következő oldalain találhatók. Az üzemi nyomás és a vezérlőnyomás a szelepkonfigurációtól függ. Konfigurálható termék Konfigurálható termék. Kérjük használja a címen elérhető termékkonfigurátort, vagy érdeklődjön a legközelebbi AVENTICS értékesítési központnál.

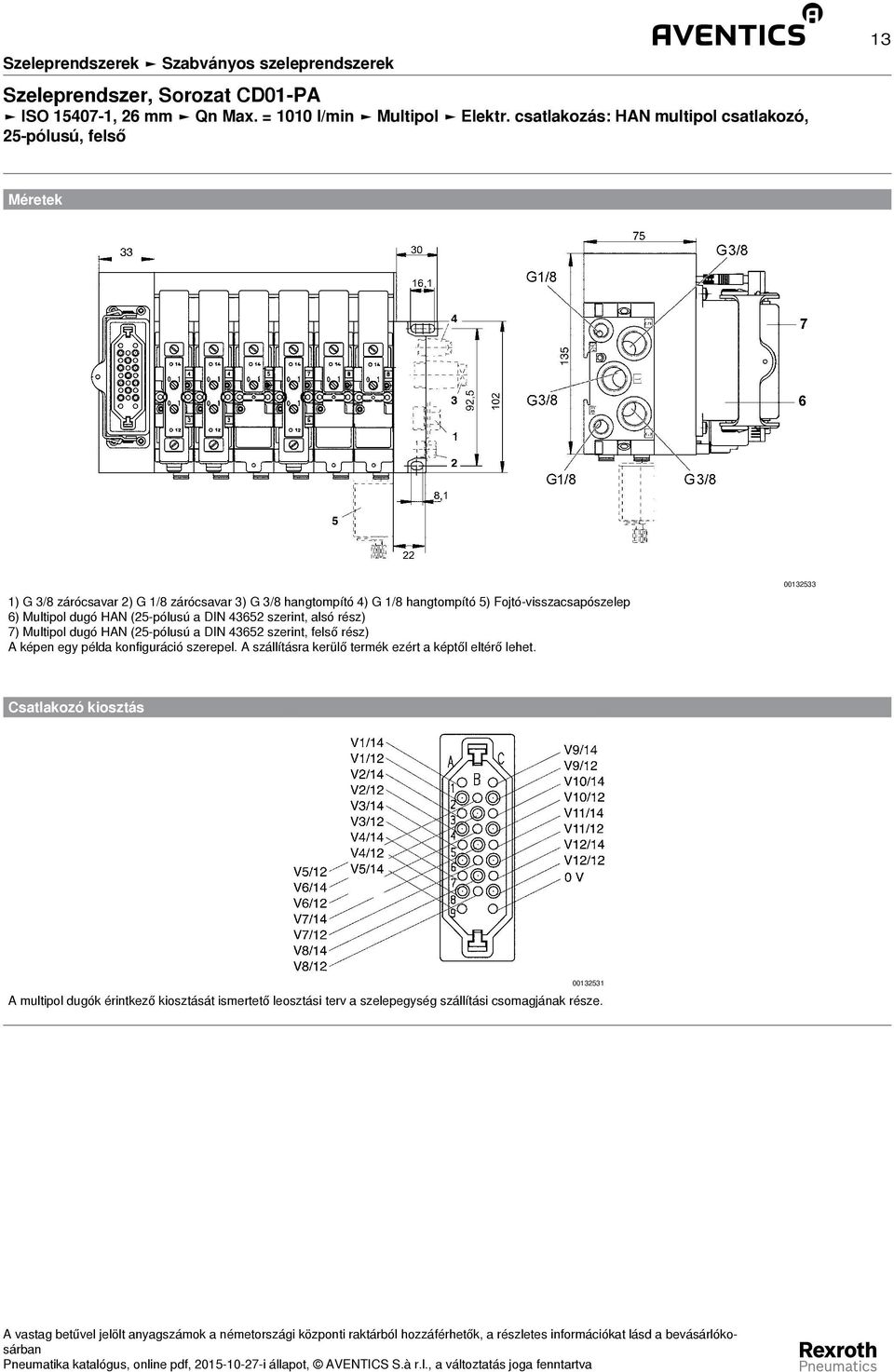

13 Szeleprendszerek Szabványos szeleprendszerek Szeleprendszer, Sorozat CD01-PA ISO , 26 mm Qn Max. = 1010 l/min Multipol Elektr. csatlakozás: HAN multipol csatlakozó, 25-pólusú, felső 13 Méretek 1) G 3/8 zárócsavar 2) G 1/8 zárócsavar 3) G 3/8 hangtompító 4) G 1/8 hangtompító 5) Fojtó-visszacsapószelep 6) Multipol dugó HAN (25-pólusú a DIN szerint, alsó rész) 7) Multipol dugó HAN (25-pólusú a DIN szerint, felső rész) A képen egy példa konfiguráció szerepel. A szállításra kerülő termék ezért a képtől eltérő lehet Csatlakozó kiosztás A multipol dugók érintkező kiosztását ismertető leosztási terv a szelepegység szállítási csomagjának része.

14 14 Szeleprendszerek Szabványos szeleprendszerek Szeleprendszer, Sorozat CD01-PA ISO , 26 mm Qn Max. = 1010 l/min Multipol Elektr. csatlakozás: D-Sub csatlakozó, 37-pólusú, felső CD01_20 Szabványok ISO , 26 mm Üzemi nyomás min/max -0,95 bar / 16 bar Vezérlőnyomás min./max. 2 bar / 16 bar Környezeti hőmérséklet min./max. -15 C / +50 C Közeghőmérséklet min./max. -15 C / +50 C Közeg Sűrített levegő Részecskeméret max. 50 µm A sűrített levegő olajtartalma 0 mg/m³ - 5 mg/m³ Szabványos elektr. csatlakozás EN , Form C DC üzemi feszültség 24 V Feszültségtűrés DC -10% / +10% Érzékelőbemenetek kontakthidanként (opció) 2 A képen egy példa konfiguráció szerepel. A szállításra kerülő termék ezért a képtől eltérő lehet. Műszaki megjegyzések A min. vezérlőnyomást nem szabad, hogy kisebb legyen, mert az különben hibás kapcsolásokhoz és adott esetben a szelep tönkremeneteléhez vezethet! A sűrített levegő harmatpontjának a környezeti és a középhőmérséklet alatt 15 C-kal és min +3 C-nak kell lennie. A sűrített levegő olajtartalmának az egész élettartam folyamán állandó szinten kell maradnia. Kizárólag csak a AVENTICS által javasolt olajféleséget alkalmazzon, lásd: Műszaki információk fejezet. Az egyes komponensek műszaki adatai a sorozat következő oldalain találhatók. Az üzemi nyomás és a vezérlőnyomás a szelepkonfigurációtól függ. Konfigurálható termék Konfigurálható termék. Kérjük használja a címen elérhető termékkonfigurátort, vagy érdeklődjön a legközelebbi AVENTICS értékesítési központnál.

15 Szeleprendszerek Szabványos szeleprendszerek 15 Szeleprendszer, Sorozat CD01-PA ISO , 26 mm Qn Max. = 1010 l/min Multipol Elektr. csatlakozás: D-Sub csatlakozó, 37-pólusú, felső Méretek 1) G 3/8 zárócsavar 2) G 1/8 zárócsavar 3) G 3/8 hangtompító 4) G 1/8 hangtompító 5) Fojtó-visszacsapószelep a) Multipol dugó (25-pólusú a DIN szerint, alsó rész) b) Multipol dugó (25-pólusú a DIN szerint, felső rész) c) Multipol dugó (37-pólusú a DIN szerint, alsó rész) d) A multipol dugók érintkező kiosztását ismertető leosztási terv a szelepegység szállítási csomagjának része. A képen egy példa konfiguráció szerepel. A szállításra kerülő termék ezért a képtől eltérő lehet Lábkiosztás és kábelszínek, Kábel megjelölés a DIN szerint Hüvely (female) Dugó (male) Pin Szín fehér barna zöld sárga szürke rózsaszín kék piros fekete ibolyaszínű szürke/ rózsaszín piros/kék fehér/ zöld Pin Szín barna/ fehér/ sárga/ fehér/ szürke/ fehér/rózsaszín rózsaszín/ fehér/kék barna/kék fehér/ barna/ fehér/ zöld sárga barna szürke barna barna piros piros fekete Pin Szín barna/ szürke/ sárga/ rózsaszín/ sárga/rózsaszín zöld/kék sárga/kék zöld/piros fekete zöld szürke zöld Pin Szín sárga/piros zöld/fekete sárga/fekete

16 16 Szeleprendszerek Szabványos szeleprendszerek ISO , Sorozat CD01-PA

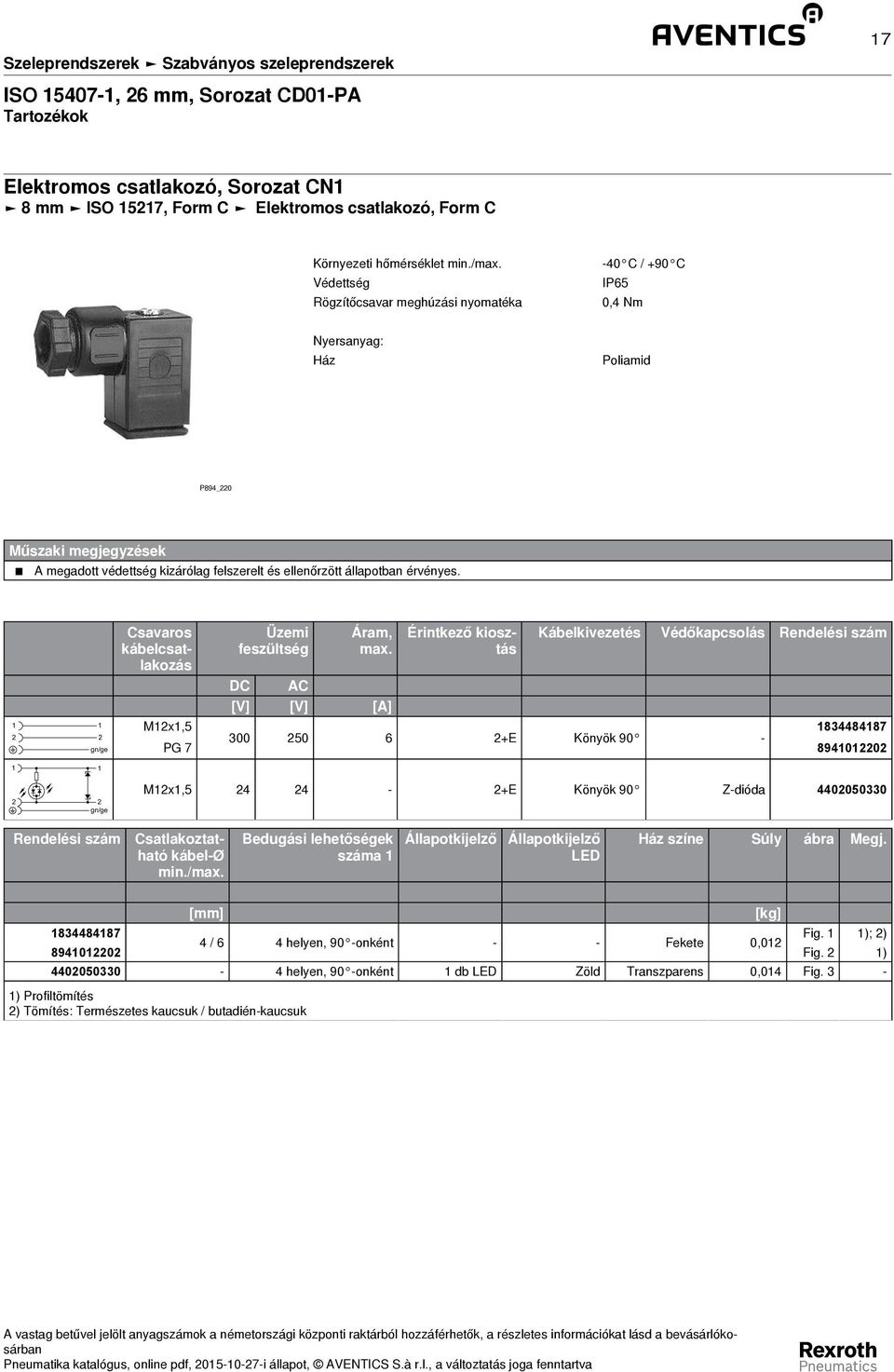

17 Szeleprendszerek Szabványos szeleprendszerek 17 Elektromos csatlakozó, Sorozat CN1 8 mm ISO 15217, Form C Elektromos csatlakozó, Form C Környezeti hőmérséklet min./max. Védettség Rögzítőcsavar meghúzási nyomatéka -40 C / +90 C IP65 0,4 Nm Nyersanyag: Ház Poliamid P894_220 Műszaki megjegyzések A megadott védettség kizárólag felszerelt és ellenőrzött állapotban érvényes gn/ge Csavaros kábelcsatlakozás Üzemi feszültség Áram, max. Érintkező kiosztás Kábelkivezetés Védőkapcsolás Rendelési szám DC AC [V] [V] [A] M12x1, PG E Könyök gn/ge M12x1, E Könyök 90 Z-dióda Rendelési szám Csatlakoztatható kábel-ø min./max. Bedugási lehetőségek száma 1 Állapotkijelző Állapotkijelző LED Ház színe Súly ábra Megj. [mm] [kg] Fig. 1 1); 2) 4 / 6 4 helyen, 90 -onként - - Fekete 0, Fig. 2 1) helyen, 90 -onként 1 db LED Zöld Transzparens 0,014 Fig. 3-1) Profiltömítés 2) Tömítés: Természetes kaucsuk / butadién-kaucsuk

18 18 Szeleprendszerek Szabványos szeleprendszerek Fig. 1 Ø15 PG , ,8 M2, Fig. 2 Ø15 PG7 8 15, ,2 15,5 23,5 25,

19 Szeleprendszerek Szabványos szeleprendszerek 19 Fig. 3 Ø14 PG , ,4 1,5 M2, _m Kábel elektromos csatlakozóval, Sorozat CN1 8 mm ISO 15217, Form C Kábellel Környezeti hőmérséklet min./max. Védettség Rögzítőcsavarok meghúzási nyomatéka -20 C / +80 C IP67 0,4 Nm Nyersanyag: Tömítések Természetes kaucsuk / butadién-kaucsuk Műszaki megjegyzések A megadott védettség kizárólag felszerelt és ellenőrzött állapotban érvényes gn/ge gn/ge Üzemi feszültség Max. Áram, max. Védőkapcsolás Érintkező kiosztás Állapotkijelző LED L kábelhossz Rendelési szám [V DC] [V AC] [A] [m] Z-dióda 2+E Sárga Varisztor 2+E Sárga

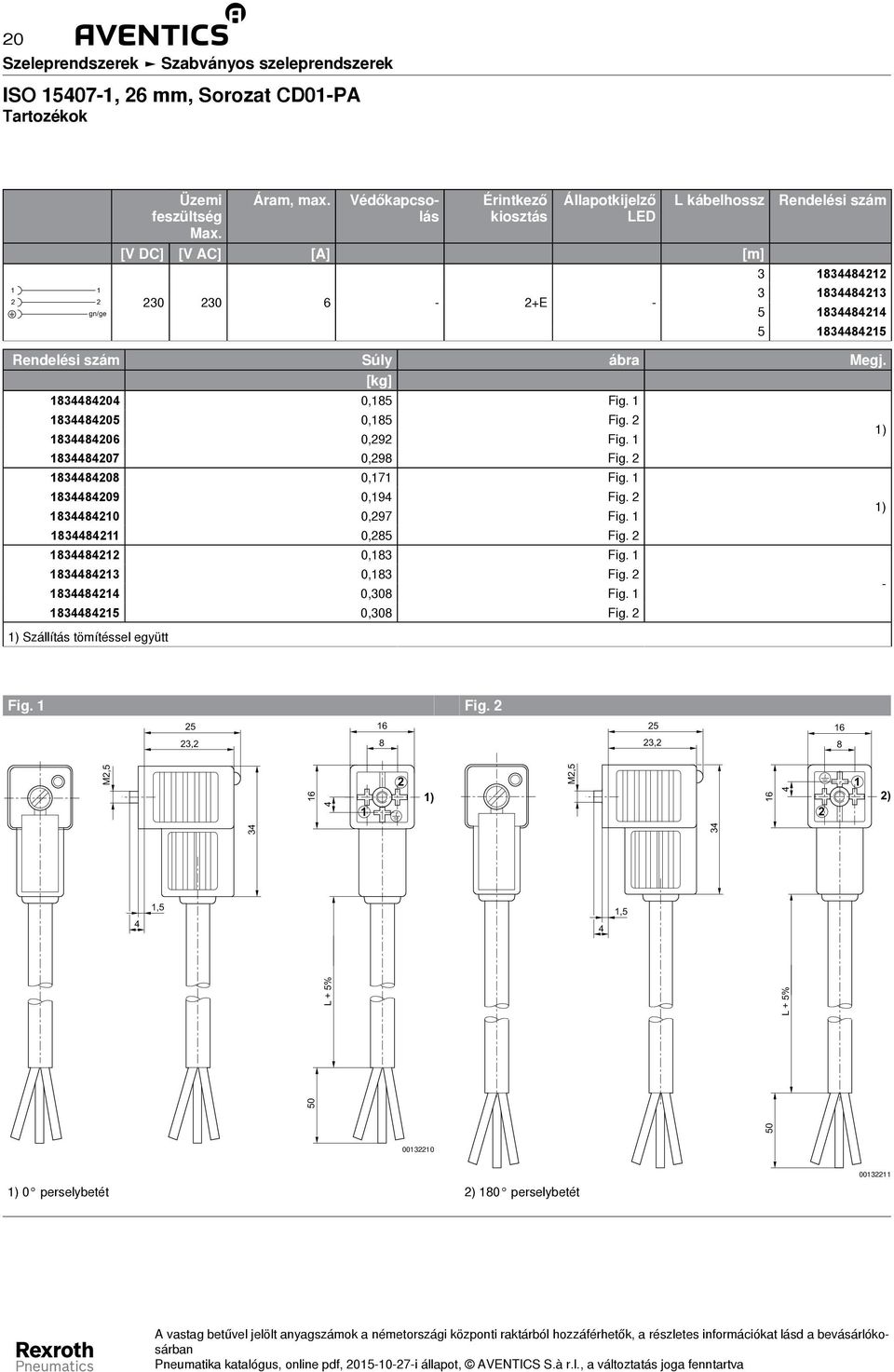

20 20 Szeleprendszerek Szabványos szeleprendszerek gn/ge Üzemi feszültség Max. Áram, max. Védőkapcsolás Érintkező kiosztás Állapotkijelző LED L kábelhossz [V DC] [V AC] [A] [m] E - Rendelési szám Rendelési szám Súly ábra Megj. [kg] ,185 Fig ,185 Fig ,292 Fig ,298 Fig ,171 Fig ,194 Fig ,297 Fig ,285 Fig ,183 Fig ,183 Fig ,308 Fig ,308 Fig. 2 1) Szállítás tömítéssel együtt 1) 1) - Fig. 1 Fig ,2 8 23,2 8 M2,5 4 1, L + 5% 1 2 1) M2,5 4 1, L + 5% 2 1 2) ) 0 perselybetét 2) 180 perselybetét

21 Szeleprendszerek Szabványos szeleprendszerek 21 Kontakthíd Vezérlés: M12x1 csatlakozó Dugó, M12x1, 4-pólusú Mágnestekercsek száma: 1 P576_357 Környezeti hőmérséklet min./max. -15 C / +50 C Védettség IP65 Védőkapcsolás 43 V kétirányú DC üzemi feszültség 24 V AC üzemi feszültség 50 Hz esetén 24 V AC üzemi feszültség 60 Hz esetén 24 V Feszültségtűrés DC -20% / +20% Feszültségtűrés -10% / +10% Feszültségtűrés AC 60 Hz -10% / +10% Szelep állapotkijelző LED Sárga Rögzítőcsavar M2,5 horonyolt Rögzítőcsavarok meghúzási nyomatéka [+0,05] 0,25 Nm Nyersanyag: Ház Tömítések Poliéterimid Fluor-kaucsuk Csatlakozás Súly Rendelési szám szelephez [kg] Elektromos csatlakozó, ISO 15217, Form C 0, Méretek 24 19,8 14,8 8 7) 8) 14 8) 1) 17, ) 3) 2) 40,4 M12x1 30,1 6) 2,1 5) 1) Nincs lefoglalva 2) Nincs lefoglalva 3) Test 4) Mágnes 14 5) Zárósapka kézi segédműködtetéshez, nem leszerelhető 6) Leszerelhető 7) Szelep LED 8) elvesztés ellen biztosított tömítés és csavar D576_357

22 22 Szeleprendszerek Szabványos szeleprendszerek Kontakthíd Vezérlés: M12x1 csatlakozó Dugó, M12x1, 4-pólusú Mágnestekercsek száma: 2 P576_358 Környezeti hőmérséklet min./max. -15 C / +50 C Védettség IP65 Védőkapcsolás 43 V kétirányú DC üzemi feszültség 24 V AC üzemi feszültség 50 Hz esetén 24 V AC üzemi feszültség 60 Hz esetén 24 V Feszültségtűrés DC -20% / +20% Feszültségtűrés -10% / +10% Feszültségtűrés AC 60 Hz -10% / +10% Szelep állapotkijelző LED Sárga Rögzítőcsavar M2,5 horonyolt Rögzítőcsavarok meghúzási nyomatéka [+0,05] 0,25 Nm Nyersanyag: Ház Tömítések Poliéterimid Fluor-kaucsuk Csatlakozás Súly Rendelési szám szelephez [kg] Elektromos csatlakozó, ISO 15217, Form C 0,

23 Szeleprendszerek Szabványos szeleprendszerek 23 Méretek 64,4 9) ,1 10 9) 8 M12x1 8) 5) 24 14,8 6) 4 2,1 4) 3) 2) 85 16,2 19,8 9) 1) 19,9 7) 9) D576_356 1) Nincs lefoglalva 2) mágnes 12 3) test 4) mágnes 14 5) Zárósapka kézi segédműködtetéshez, nem leszerelhető 6) Leszerelhető 7) Szelep LED 8) Pozícionáló csap 9) Elvesztés ellen biztosított tömítés és csavar Kontakthíd Vezérlés: Plug-In ISO Mágnestekercsek száma: 1 Környezeti hőmérséklet min./max. Védettség Védőkapcsolás Szelep állapotkijelző LED Rögzítőcsavar Rögzítőcsavarok meghúzási nyomatéka [+0,05] -15 C / +50 C IP V kétirányú Sárga M2,5 horonyolt 0,25 Nm 9845 Nyersanyag: Ház Tömítések Poliéterimid Fluor-kaucsuk Üzemi feszültség Feszültségtűrés DC Súly Rendelési szám DC [V] [kg] 24 V -10% / +10% 0,02 R

24 24 Szeleprendszerek Szabványos szeleprendszerek Méretek 62 30,7 6,6 56,5 X 7,35 59,4 53,5 79,5 10 2,1 16,6 19, ,75 2) 1) X 4) 3) Lábkiosztás: 1) Mágnes 14 oldal 2) Mágnes 12 oldal 3) Földelőérintkező 4) Test Kontakthíd Vezérlés: Plug-In ISO Mágnestekercsek száma: 2 Környezeti hőmérséklet min./max. Védettség Védőkapcsolás Szelep állapotkijelző LED Rögzítőcsavar Rögzítőcsavarok meghúzási nyomatéka [+0,05] -15 C / +50 C IP65 43 V kétirányú Sárga M2,5 horonyolt 0,25 Nm Nyersanyag: Ház Tömítések Poliéterimid Fluor-kaucsuk 9846

25 Szeleprendszerek Szabványos szeleprendszerek 25 Üzemi feszültség Feszültségtűrés DC Súly Rendelési szám DC [V] [kg] 24 V -10% / +10% 0,03 R Méretek 64,4 58 7,35 8 4,1 10 X 79,5 88 2, ,6 X 2) 1) 4) 3) ,2 19,8 22,75 lábkiosztás: 1-es érintkezőtű: mágnes 14 oldal 2-es érintkezőtű: mágnes 12 oldal 3-as érintkezőtű: földelőérintkező 4-es érintkezőtű: test

26 26 Szeleprendszerek Szabványos szeleprendszerek Önálló alaplap, Csatlakozások oldalt Szabvány: ISO Nagyság: 26 mm Sűrített levegő csatlakozás kimenet: Ø6x1 - Ø 8x1 ellenirányú megtáplálás megengedett Közösített vezérlőlevegő leszellőzéssel Környezeti hőmérséklet min./max. -25 C / +70 C Közeghőmérséklet min./max. -25 C / +70 C Közeg Sűrített levegő Üzemi nyomás min/max -0,95 bar / 16 bar Szelephelyek száma 1 Pneum. csatlakozás (1) iránya Oldalt Pneum. csatlakozás (3,5) iránya Oldalt Pneum. csatlakozás (2,4) iránya Oldalt Pneum. csatlakozás (12) iránya Oldalt Pneum. csatlakozás (14) iránya Oldalt Leszellőzés (3,5) Elvezetett leszellőzéssel (3/5) Csatlakozók leválasztva Sűrített levegő csatlakozás ISO sz. Nyersanyag: Alaplap Tömítések Poliamid, üvegszálerősített Akrilnitril-butadien-kaucsuk Műszaki megjegyzések A min. vezérlőnyomást nem szabad, hogy kisebb legyen, mert az különben hibás kapcsolásokhoz és adott esetben a szelep tönkremeneteléhez vezethet! A sűrített levegő harmatpontjának a környezeti és a középhőmérséklet alatt 15 C-kal és min +3 C-nak kell lennie. A sűrített levegő olajtartalmának az egész élettartam folyamán állandó szinten kell maradnia. Kizárólag csak a AVENTICS által javasolt olajféleséget alkalmazzon, lásd: Műszaki információk fejezet. Nagyság Sűrített levegő csatlakozás Súly Rendelési szám 26 mm Bemenet Kimenet Leszellőzés Vezérlőlevegő leszellőzés Vezérlő csatlakozás [1] [2 / 4] [3 / 5] [12] [14] [kg] Ø6x1 Ø6x G 1/8 Ø 4 Ø 4 0,074 Ø 8x1 Ø 8x

27 Szeleprendszerek Szabványos szeleprendszerek 27 Méretek D898_137 Önálló alaplap, Csatlakozások alul Szabvány: ISO Nagyság: 26 mm Sűrített levegő csatlakozás kimenet: Ø 8x1 ellenirányú megtáplálás megengedett Közösített vezérlőlevegő leszellőzéssel Környezeti hőmérséklet min./max. -25 C / +70 C Közeghőmérséklet min./max. -25 C / +70 C Közeg Sűrített levegő Üzemi nyomás min/max -0,95 bar / 16 bar Szelephelyek száma 1 Pneum. csatlakozás (1) iránya Lefele Pneum. csatlakozás (3,5) iránya Oldalt Pneum. csatlakozás (2,4) iránya Lefele Pneum. csatlakozás (12) iránya Lefele Pneum. csatlakozás (14) iránya Lefele Leszellőzés (3,5) Elvezetett leszellőzéssel (3/5) Csatlakozók leválasztva Sűrített levegő csatlakozás ISO sz. Nyersanyag: Alaplap Tömítések Poliamid, üvegszálerősített Akrilnitril-butadien-kaucsuk Műszaki megjegyzések A min. vezérlőnyomást nem szabad, hogy kisebb legyen, mert az különben hibás kapcsolásokhoz és adott esetben a szelep tönkremeneteléhez vezethet! A sűrített levegő harmatpontjának a környezeti és a középhőmérséklet alatt 15 C-kal és min +3 C-nak kell lennie. A sűrített levegő olajtartalmának az egész élettartam folyamán állandó szinten kell maradnia. Kizárólag csak a AVENTICS által javasolt olajféleséget alkalmazzon, lásd: Műszaki információk fejezet.

28 28 Szeleprendszerek Szabványos szeleprendszerek Nagyság Sűrített levegő csatlakozás Súly Rendelési szám Bemenet Kimenet Leszellőzés Vezérlőlevegő leszellőzés Vezérlő csatlakozás [1] [2 / 4] [3 / 5] [12] [14] [kg] 26 mm Ø 8x1 Ø 8x1 G 1/8 Ø 4 Ø 4 0, Méretek D898_139

29 Szeleprendszerek Szabványos szeleprendszerek 29 Alaplap Szabvány: ISO Nagyság: 26 mm A-típusú Sűrített levegő csatlakozás kimenet: G 1/4 - Ø 10x1 sorolható Alaplapos elv, 1-szeres ellenirányú megtáplálás megengedett Közösített vezérlőlevegő leszellőzéssel Környezeti hőmérséklet min./max. -15 C / +70 C Közeghőmérséklet min./max. -15 C / +70 C Közeg Sűrített levegő Üzemi nyomás min/max -0,95 bar / 16 bar Szelephelyek száma 1 Rácsméret 27,1 mm Rögzítőcsavar Belső kulcsnyílással Rögzítőcsavarok meghúzási nyomatéka 4 Nm±0,5 Leszellőzés (3,5) Elvezetett leszellőzéssel (3/5) Csatlakozók leválasztva Sűrített levegő csatlakozás ISO sz. Nyersanyag: Alaplap Tömítések Nyomásos öntéses alumínium Akrilnitril-butadien-kaucsuk Műszaki megjegyzések A min. vezérlőnyomást nem szabad, hogy kisebb legyen, mert az különben hibás kapcsolásokhoz és adott esetben a szelep tönkremeneteléhez vezethet! A sűrített levegő harmatpontjának a környezeti és a középhőmérséklet alatt 15 C-kal és min +3 C-nak kell lennie. A sűrített levegő olajtartalmának az egész élettartam folyamán állandó szinten kell maradnia. Kizárólag csak a AVENTICS által javasolt olajféleséget alkalmazzon, lásd: Műszaki információk fejezet. Típus Nagyság Sűrített levegő csatlakozás Csatlakoztatási irány Kimenet Vezérlőlevegő leszellőzés Vezérlő csatlakozás Kimenet Súly Rendelési szám [2 / 4] [12] [14] [2 / 4] [kg] C1 26 mm G 1/ Oldalt 0,195 Ø 10x C2 26 mm G 1/ M5 M5 Oldalt 0,195 Ø 10x C3 26 mm G 1/4 - - Lefele 0, C4 26 mm G 1/4 M5 M5 Lefele 0, Szállítás tömítéssel és rögzítőcsavarokkal

30 30 Szeleprendszerek Szabványos szeleprendszerek Áttekintőrajz C 1 C 2 M5 (12) 2 4 M5 (14) 2 4 C 3 C 4 M5 (12) M5 (14)

31 Szeleprendszerek Szabványos szeleprendszerek 31 Méretek 2xG1/4 9, ,5 9, , , ,1 12,6 M5 16,25 6,1 28,5 27,1 2xG1/4 38,9 43, ,2 4,5 9,5 x a _a

32 32 Szeleprendszerek Szabványos szeleprendszerek Véglap, bal, Véglap, jobb Szabvány: ISO Nagyság: 26 mm A-típusú sorolható Alaplapos elv, többszörös ellenirányú megtáplálás megengedett Közösített vezérlőlevegő leszellőzéssel Környezeti hőmérséklet min./max. -15 C / +70 C Közeghőmérséklet min./max. -15 C / +70 C Közeg Sűrített levegő Üzemi nyomás min/max -0,95 bar / 16 bar Rácsméret 27,1 mm Rögzítőcsavar Belső kulcsnyílással Rögzítőcsavarok meghúzási nyomatéka 4 Nm±0,5 Pneum. csatlakozás (1) iránya Oldalt Pneum. csatlakozás (3,5) iránya Oldalt Pneum. csatlakozás (12) iránya Oldalt Pneum. csatlakozás (14) iránya Oldalt Leszellőzés (3,5) Elvezetett leszellőzéssel (3/5) Csatlakozók leválasztva Nyersanyag: Alaplap Tömítések Nyomásos öntéses alumínium Akrilnitril-butadien-kaucsuk Műszaki megjegyzések A min. vezérlőnyomást nem szabad, hogy kisebb legyen, mert az különben hibás kapcsolásokhoz és adott esetben a szelep tönkremeneteléhez vezethet! A sűrített levegő harmatpontjának a környezeti és a középhőmérséklet alatt 15 C-kal és min +3 C-nak kell lennie. A sűrített levegő olajtartalmának az egész élettartam folyamán állandó szinten kell maradnia. Kizárólag csak a AVENTICS által javasolt olajféleséget alkalmazzon, lásd: Műszaki információk fejezet. Nagyság Sűrített levegő csatlakozás Rendelési szám Bemenet Leszellőzés Vezérlőlevegő Vezérlő csatlakozás leszellőzés [1] [3 / 5] [12] [14] 26 mm G 3/8 G 3/8 G 1/8 G 1/ Szállítási csomag: véglapkészlet tömítéssel és rögzítőcsavarokkal együtt.

33 Szeleprendszerek Szabványos szeleprendszerek 33 Méretek 15,5 31 9,5 2xG1/8 8 3xG3/8 4, = = 24,8 24,8 43,4 4,2 38,2 39,2 55,5 27, _c

34 34 Szeleprendszerek Szabványos szeleprendszerek Alaplap, 2 és 4 csatlakozások oldalt Szabvány: ISO Nagyság: 26 mm B-típusú Sűrített levegő csatlakozás kimenet: Ø 4 - G 1/8 sorolható Alaplapos elv, 1-szeres ellenirányú megtáplálás megengedett P898_105 Környezeti hőmérséklet min./max. -25 C / +70 C Közeghőmérséklet min./max. -25 C / +70 C Közeg Sűrített levegő Üzemi nyomás min/max -0,95 bar / 16 bar Szelephelyek száma 1 Rácsméret 27 mm Rögzítőcsavar Belső kulcsnyílással Rögzítőcsavarok meghúzási nyomatéka 4 Nm±0,5 Pneum. csatlakozás (3,5) iránya Oldalt Pneum. csatlakozás (2,4) iránya Oldalt Leszellőzés (3,5) Elvezetett leszellőzéssel (3/5) Csatlakozók leválasztva Sűrített levegő csatlakozás ISO sz. Nyersanyag: Alaplap Tömítések Poliamid, üvegszálerősített Akrilnitril-butadien-kaucsuk Műszaki megjegyzések A min. vezérlőnyomást nem szabad, hogy kisebb legyen, mert az különben hibás kapcsolásokhoz és adott esetben a szelep tönkremeneteléhez vezethet! A sűrített levegő harmatpontjának a környezeti és a középhőmérséklet alatt 15 C-kal és min +3 C-nak kell lennie. A sűrített levegő olajtartalmának az egész élettartam folyamán állandó szinten kell maradnia. Kizárólag csak a AVENTICS által javasolt olajféleséget alkalmazzon, lásd: Műszaki információk fejezet. Nagyság Sűrített levegő csatlakozás Súly Rendelési szám 26 mm Kimenet [2 / 4] [kg] Ø Ø6x1 0, Ø 8x G 1/ Szállítás tömítéssel és rögzítőcsavarokkal

35 Szeleprendszerek Szabványos szeleprendszerek 35 Méretek a) Gyorscsatlakozó vagy menetes csatlakozás D898_105

36 36 Szeleprendszerek Szabványos szeleprendszerek Véglap, bal, Véglap, jobb Szabvány: ISO Nagyság: 26 mm B-típusú sorolható Alaplapos elv, többszörös ellenirányú megtáplálás megengedett E/A bővítés lehetséges Közösített vezérlőlevegő leszellőzéssel Környezeti hőmérséklet min./max. -25 C / +70 C Közeghőmérséklet min./max. -25 C / +70 C Közeg Sűrített levegő Üzemi nyomás min/max -0,95 bar / 16 bar Rácsméret 22 mm Rögzítőcsavar Belső kulcsnyílással Rögzítőcsavarok meghúzási nyomatéka 4 Nm±0,5 Pneum. csatlakozás (1) iránya Oldalt Pneum. csatlakozás (3,5) iránya Oldalt Pneum. csatlakozás (R) iránya Oldalt Pneum. csatlakozás (X) iránya Oldalt Leszellőzés (3,5) Elvezetett leszellőzéssel (3/5) Csatlakozók leválasztva Nyersanyag: Alaplap Nyomásos öntéses alumínium Műszaki megjegyzések A min. vezérlőnyomást nem szabad, hogy kisebb legyen, mert az különben hibás kapcsolásokhoz és adott esetben a szelep tönkremeneteléhez vezethet! A sűrített levegő harmatpontjának a környezeti és a középhőmérséklet alatt 15 C-kal és min +3 C-nak kell lennie. A sűrített levegő olajtartalmának az egész élettartam folyamán állandó szinten kell maradnia. Kizárólag csak a AVENTICS által javasolt olajféleséget alkalmazzon, lásd: Műszaki információk fejezet. E/A funkciókhoz további be- / kimenetekhez szolgáló kontakthíd-alkatrészkészlettel kombinálható 1) Véglap, bal 2) Véglap, jobb Nagyság Sűrített levegő csatlakozás Súly Megj. Rendelési szám Bemenet Leszellőzés Vezérlőlevegő leszellőzés Vezérlő csatlakozás [1] [3 / 5] [R] [X] [kg] 26 mm G 3/8 G 3/8 G 1/8 G 1/8 0,147 1) ,15 2)

37 Szeleprendszerek Szabványos szeleprendszerek 37 Méretek Alaplap, 2 és 4 csatlakozások alul Szabvány: ISO Nagyság: 26 mm B-típusú Sűrített levegő csatlakozás kimenet: Ø6x1 - G 1/8 sorolható Alaplapos elv, 1-szeres ellenirányú megtáplálás megengedett Közösített vezérlőlevegő leszellőzéssel P898_106 Környezeti hőmérséklet min./max. -25 C / +70 C Közeghőmérséklet min./max. -25 C / +70 C Közeg Sűrített levegő Üzemi nyomás min/max -0,95 bar / 16 bar Szelephelyek száma 1 Rácsméret 27 mm Rögzítőcsavar Belső kulcsnyílással Rögzítőcsavarok meghúzási nyomatéka 4 Nm±0,5 Pneum. csatlakozás (2,4) iránya Lefele Leszellőzés (3,5) Elvezetett leszellőzéssel (3/5) Csatlakozók leválasztva Sűrített levegő csatlakozás ISO sz. Nyersanyag: Alaplap Tömítések Poliamid, üvegszálerősített Akrilnitril-butadien-kaucsuk Műszaki megjegyzések A min. vezérlőnyomást nem szabad, hogy kisebb legyen, mert az különben hibás kapcsolásokhoz és adott esetben a szelep tönkremeneteléhez vezethet! A sűrített levegő harmatpontjának a környezeti és a középhőmérséklet alatt 15 C-kal és min +3 C-nak kell lennie. A sűrített levegő olajtartalmának az egész élettartam folyamán állandó szinten kell maradnia. Kizárólag csak a AVENTICS által javasolt olajféleséget alkalmazzon, lásd: Műszaki információk fejezet.

38 38 Szeleprendszerek Szabványos szeleprendszerek Nagyság Sűrített levegő csatlakozás Rendelési szám 26 mm Kimenet [2 / 4] Ø6x Ø 8x G 1/ Szállítás tömítéssel és rögzítőcsavarokkal Méretek a) Gyorscsatlakozó vagy menetes csatlakozás D898_103

39 Szeleprendszerek Szabványos szeleprendszerek 39 Alaplap, 2 és 4 csatlakozások oldalt Szabvány: ISO Nagyság: 26 mm B-típusú Sűrített levegő csatlakozás kimenet: G 1/4-1/4-18 NPTF sorolható Alaplapos elv, többszörös ellenirányú megtáplálás megengedett Közösített vezérlőlevegő leszellőzéssel Környezeti hőmérséklet min./max. -25 C / +70 C Közeghőmérséklet min./max. -25 C / +70 C Közeg Sűrített levegő Üzemi nyomás min/max -0,95 bar / 16 bar Szelephelyek száma 1 Rácsméret 27 mm Rögzítőcsavar Belső kulcsnyílással Rögzítőcsavarok meghúzási nyomatéka 4 Nm±0,5 Pneum. csatlakozás (2,4) iránya Oldalt Leszellőzés (3,5) Elvezetett leszellőzéssel (3/5) Csatlakozók leválasztva Sűrített levegő csatlakozás ISO sz. Nyersanyag: Alaplap Tömítések Alumínium; Poliamid, üvegszálerősített Akrilnitril-butadien-kaucsuk Műszaki megjegyzések A min. vezérlőnyomást nem szabad, hogy kisebb legyen, mert az különben hibás kapcsolásokhoz és adott esetben a szelep tönkremeneteléhez vezethet! A sűrített levegő harmatpontjának a környezeti és a középhőmérséklet alatt 15 C-kal és min +3 C-nak kell lennie. A sűrített levegő olajtartalmának az egész élettartam folyamán állandó szinten kell maradnia. Kizárólag csak a AVENTICS által javasolt olajféleséget alkalmazzon, lásd: Műszaki információk fejezet. Nagyság Sűrített levegő csatlakozás Súly Rendelési szám 26 mm Szállítás tömítéssel és rögzítőcsavarokkal Kimenet [2 / 4] [kg] G 1/4 R ,165 1/4-18 NPTF R

40 40 Szeleprendszerek Szabványos szeleprendszerek Méretek

41 Szeleprendszerek Szabványos szeleprendszerek 41 Alaplap, 1, 2 és 4 csatlakozások alul Szabvány: ISO Nagyság: 26 mm Sűrített levegő csatlakozás kimenet: G 1/8 sorolható Alaplapos elv, 1-szeres ellenirányú megtáplálás megengedett Közösített vezérlőlevegő leszellőzéssel P898_102 Környezeti hőmérséklet min./max. -25 C / +70 C Közeghőmérséklet min./max. -25 C / +70 C Közeg Sűrített levegő Üzemi nyomás min/max -0,95 bar / 16 bar Szelephelyek száma 1 Rácsméret 27 mm Rögzítőcsavar Belső kulcsnyílással Rögzítőcsavarok meghúzási nyomatéka 4 Nm±0,5 Pneum. csatlakozás (1) iránya Lefele Pneum. csatlakozás (2,4) iránya Lefele Leszellőzés (3,5) Elvezetett leszellőzéssel (3/5) Csatlakozók leválasztva Sűrített levegő csatlakozás ISO sz. Nyersanyag: Alaplap Tömítések Poliamid, üvegszálerősített Akrilnitril-butadien-kaucsuk Műszaki megjegyzések A min. vezérlőnyomást nem szabad, hogy kisebb legyen, mert az különben hibás kapcsolásokhoz és adott esetben a szelep tönkremeneteléhez vezethet! A sűrített levegő harmatpontjának a környezeti és a középhőmérséklet alatt 15 C-kal és min +3 C-nak kell lennie. A sűrített levegő olajtartalmának az egész élettartam folyamán állandó szinten kell maradnia. Kizárólag csak a AVENTICS által javasolt olajféleséget alkalmazzon, lásd: Műszaki információk fejezet. Nagyság Sűrített levegő csatlakozás Rendelési szám Bemenet Kimenet [1] [2 / 4] 26 mm G 1/8 G 1/ Kiegészítő sűrített levegő ellátás az (1) bemeneti sűrített levegő csatlakozáson Szállítás tömítéssel és rögzítőcsavarokkal

42 42 Szeleprendszerek Szabványos szeleprendszerek Méretek D898_104

43 Szeleprendszerek Szabványos szeleprendszerek 43 Betápmodul, Hosszában sorolható Szabvány: ISO Nagyság: 26 mm A-típusú sorolható Önmagával sorolt elv Környezeti hőmérséklet min./max. Közeghőmérséklet min./max. Közeg Üzemi nyomás min/max Rácsméret Rögzítőcsavar Pneum. csatlakozás (1) iránya Pneum. csatlakozás (3,5) iránya -15 C / +70 C -15 C / +70 C Sűrített levegő -0,95 bar / 16 bar 28 mm Belső kulcsnyílással Felfele Felfele Nyersanyag: Alaplap Tömítések Alumínium Akrilnitril-butadien-kaucsuk Műszaki megjegyzések A min. vezérlőnyomást nem szabad, hogy kisebb legyen, mert az különben hibás kapcsolásokhoz és adott esetben a szelep tönkremeneteléhez vezethet! A sűrített levegő harmatpontjának a környezeti és a középhőmérséklet alatt 15 C-kal és min +3 C-nak kell lennie. A sűrített levegő olajtartalmának az egész élettartam folyamán állandó szinten kell maradnia. Kizárólag csak a AVENTICS által javasolt olajféleséget alkalmazzon, lásd: Műszaki információk fejezet. Szállítás tömítéssel és rögzítőcsavarokkal Nagyság Sűrített levegő csatlakozás Súly Rendelési szám Bemenet Leszellőzés [1] [3 / 5] [kg] 26 mm G 3/8 G 3/8 0, Méretek

44 44 Szeleprendszerek Szabványos szeleprendszerek Felerősítő készlet DIN-sínhez Szabvány:ISO A-típusú Nagyság:26 mm Rendelési szám Nagyság Type Súly [kg] mm Felerősítő készlet EN 60715, 35x15 DIN-sínekhez Szállítási mennyiség [Darab] 0,014 1 Elválasztó elem Szabvány:ISO Nagyság:26 mm Következőhöz MS01-AL, CD01-PA Rendelési szám Nagyság Type Környezeti hőmérséklet min./max mm Elválasztó elem 1, 3, 5 csatlakozóhoz -15 / mm Az 12 és 14 csatlakozásokhoz -15 / 50

45 Szeleprendszerek Szabványos szeleprendszerek 45 Rendelési szám Nyersanyag Nyersanyag Tömítés Alumínium Akrilnitril-butadien-kaucsuk Alumínium Akrilnitril-butadien-kaucsuk Súly [kg] Megj. 0,004 1) 0,002 2) 1) B-típusú 2) A-típusú

46 46 Szeleprendszerek Szabványos szeleprendszerek Nyomásszabályozó oldalirányú összekötéshez Qn = 2100 l/min Alaplap csatlakozás, Gyors-csőcsatlakozó Ülékes szelep Tanúsítványok LABS-frey Üzemi nyomás min/max 2 bar / 10 bar Környezeti hőmérséklet min./max. -15 C / +50 C Közeghőmérséklet min./max. -15 C / +50 C Közeg Sűrített levegő Részecskeméret max. 50 µm A sűrített levegő olajtartalma 0 mg/m³ - 1 mg/m³ Nyersanyag: Ház Tömítések Poliamid, üvegszálerősített; Polioximetilén Akrilnitril-butadien-kaucsuk P575_002 Sűrített levegő csatlakozás Szabályozási tartomány min./max. Kezelőelem Súly Megj. Rendelési szám Bemenet Névleges légáteresztés Mérőcsatlakozás Qn 1 2 [bar] [l/min] [kg] Csavar kulcslapolással 0,23 1) Speciális alaplapø 12 Ø6x1 0,8 / Hornyolt csavar 0,2 2) R ) Működtetés SW 5 kulccsal 2) Működtetés csavarhúzóval Qn névleges légáteresztés 6 bar és Δp = 2 bar esetén Szállítás tömítéssel és rögzítőcsavarokkal Manométer külön rendelendő

47 Szeleprendszerek Szabványos szeleprendszerek 47 Méretek 1) Átáramlási irány 2) Gyorscsatlakozó Ø 6 x 1(nyomásmérőhöz) 3) Kiegészítő nyomásbetáplálás lehetséges (gyorscsatlakozó Ø 12) PP primer nyomás PS másodlagos nyomás PPZ kiegészítő primer nyomás betáplálás 4) Működtetés SW 5 kulccsal 5) Működtetés csavarhúzóval D575_002 Alaplap Szabvány: ISO Nagyság: 26 mm B-típusú sorolható Alaplapos elv, többszörös ellenirányú megtáplálás megengedett Környezeti hőmérséklet min./max. -25 C / +70 C Közeghőmérséklet min./max. -25 C / +70 C Közeg Sűrített levegő Üzemi nyomás min/max -0,95 bar / 16 bar Rácsméret 22 mm Rögzítőcsavar Belső kulcsnyílással Rögzítőcsavarok meghúzási nyomatéka 4 Nm±0,5 Pneum. csatlakozás (1) iránya Oldalt Pneum. csatlakozás (3,5) iránya Felfele Leszellőzés (3,5) Elvezetett leszellőzéssel (3/5) Csatlakozók leválasztva Nyersanyag: Alaplap Alumínium

48 48 Szeleprendszerek Szabványos szeleprendszerek Műszaki megjegyzések A min. vezérlőnyomást nem szabad, hogy kisebb legyen, mert az különben hibás kapcsolásokhoz és adott esetben a szelep tönkremeneteléhez vezethet! A sűrített levegő harmatpontjának a környezeti és a középhőmérséklet alatt 15 C-kal és min +3 C-nak kell lennie. A sűrített levegő olajtartalmának az egész élettartam folyamán állandó szinten kell maradnia. Kizárólag csak a AVENTICS által javasolt olajféleséget alkalmazzon, lásd: Műszaki információk fejezet. Nagyság Sűrített levegő csatlakozás Elővezérlés Megj. Rendelési szám Bemenet Leszellőzés [1] [3 / 5] 26 mm G 3/8 G 1/4 Belső 1) R Külső 2) R ) Belülről elővezérelt szelepekhez; az elővezérlő levegő az 1 csatlakozásból ágazik le; üzemi nyomás szeleptípustól függően 2 (3) bar-tól 10 (16) bar-ig 2) Kívülről elővezérelt szelepekhez; a külső elővezérlő levegő betáplálása a jobb oldali kezdőlapon keresztül történik, üzemi nyomás szeleptípustól függően -0,95-től 10 (16) bar-ig Méretek D_R412_000 Elválasztó elem Szabvány:ISO B-típusú Nagyság:26 mm Következőhöz MS01-PA, CD01-PA Ø13 4,

49 Szeleprendszerek Szabványos szeleprendszerek 49 Rendelési szám Nagyság Type Nyersanyag R mm Elválasztó elem 1, 3, 5 csatlakozóhoz Alumínium Rendelési szám R Nyersanyag Tömítés Akrilnitril-butadien-kaucsuk Súly [kg] 0,003 Fojtó-visszacsapó szelep Qn = l/min Fojtásirány: 2 1 Üzemi nyomás min/max Környezeti hőmérséklet min./max. Közeghőmérséklet min./max. Közeg 0,5 bar / 10 bar +0 C / +50 C +0 C / +50 C Sűrített levegő Nyersanyag: Ház Tömítés Poliamid Akrilnitril-butadien-kaucsuk Csatlakozás 1 Csatlakozás 2 Qn 2 1 Qn 1 2 Súly [l/min] [l/min] [kg] Rendelési szám Ø 8 Ø , Méretek D534_130 1) Gyorscsatlakozó Ø 8

50 50 Szeleprendszerek Szabványos szeleprendszerek Nyomásszabályozó magassági összekötéshez Qn = 750 l/min Szabvány: ISO Szabályozott csatlakozás: 3 Ülékes szelep P575_050 Tanúsítványok LABS-frey Üzemi nyomás min/max 2 bar / 10 bar Környezeti hőmérséklet min./max. -15 C / +50 C Közeghőmérséklet min./max. -15 C / +50 C Közeg Sűrített levegő Részecskeméret max. 50 µm A sűrített levegő olajtartalma 0 mg/m³ - 1 mg/m³ Nyersanyag: Ház Tömítések Poliamid, üvegszálerősített; Polioximetilén Akrilnitril-butadien-kaucsuk Sűrített levegő csatlakozás Szabályozási tartomány min./max. Kezelőelem Névleges légáteresztés Szabályozott csatlakozás Súly Rendelési szám Rendelési szám Leszellőzés Alaplap, DIN ISO Mérőcsatlakozás Ø6x1 Qn 1 2 [bar] [l/min] [kg] 0,8 / 8 Csavar kulcslapolással 3 0, / ábra Fig Fig. 2 Névleges légáteresztés 6,3 bar másodlagos nyomás és Δp = 1 bar esetén Szállítás tömítéssel és rögzítőcsavarokkal Manométer külön rendelendő

51 Szeleprendszerek Szabványos szeleprendszerek 51 Fig. 1 19,3 P 2 1) P 2 3 bar 40,6 (SW5) 26, ,7 60,2 P B 3,2 24 5,5 19 7,4 1) Ø 6 x 1 gyorscsatlakozó (nyomásmérőhöz) 2) 3 bar-ra előre beállítva p2 = másodlagos nyomás PB = Üzemi nyomás ,2 D575_050

52 52 Szeleprendszerek Szabványos szeleprendszerek Fig. 2 19,3 P 2 1) P ,4 40,6 26, ,7 76,7 P B 3,2 24 5,5 1) Gyorscsatlakozó Ø 6 x 1(nyomásmérőhöz) p2 = másodlagos nyomás PB = Üzemi nyomás ,2 D575_050_a Nyomásszabályozó magassági összekötéshez Qn = 750 l/min Alaplap csatlakozás Szabályozott csatlakozás: 1 Ülékes szelep P575_050 Tanúsítványok LABS-frey Üzemi nyomás min/max 2 bar / 10 bar Környezeti hőmérséklet min./max. -15 C / +50 C Közeghőmérséklet min./max. -15 C / +50 C Közeg Sűrített levegő Részecskeméret max. 50 µm A sűrített levegő olajtartalma 0 mg/m³ - 1 mg/m³ Nyersanyag: Ház Tömítések Poliamid, üvegszálerősített; Polioximetilén Akrilnitril-butadien-kaucsuk

53 Szeleprendszerek Szabványos szeleprendszerek 53 Szabályozási tartomány min./max. Kezelőelem Sűrített levegő csatlakozás Névleges légáteresztés Szabályozott csatlakozás Súly ábra Rendelési szám Bemenet Alaplap, DIN ISO Mérőcsatlakozás Ø6x1 Qn 1 2 [bar] [l/min] [kg] 0,8 / 8 0,5 / Csavar kulcslapolással Csavar kulcslapolással 1 0,21 Fig Fig. 2 R / 3 - Fig Névleges légáteresztés 6,3 bar másodlagos nyomás és Δp = 1 bar esetén Szállítás tömítéssel és rögzítőcsavarokkal Manométer külön rendelendő Fig. 1 19,3 P 2 1) P 2 3 bar 40,6 (SW5) 26, ,7 60,2 P B 3,2 24 5,5 19 7, ,2 55 D575_050 1) Ø 6 x 1 gyorscsatlakozó (nyomásmérőhöz) 2) 3 bar-ra előre beállítva p2 = másodlagos nyomás PB = Üzemi nyomás

54 54 Szeleprendszerek Szabványos szeleprendszerek Fig. 2 19,3 P 2 1) P ,4 40,6 26, ,7 76,7 P B 3,2 24 5,5 1) Gyorscsatlakozó Ø 6 x 1(nyomásmérőhöz) p2 = másodlagos nyomás PB = Üzemi nyomás ,2 D575_050_a Fojtólemez Szabvány: ISO Nagyság: 26 mm Környezeti hőmérséklet min./max. Közeghőmérséklet min./max. Közeg Üzemi nyomás min/max -15 C / +70 C -15 C / +70 C Sűrített levegő 0 bar / 16 bar Nyersanyag: Alaplap Tömítések Alumínium Akrilnitril-butadien-kaucsuk Műszaki megjegyzések A min. vezérlőnyomást nem szabad, hogy kisebb legyen, mert az különben hibás kapcsolásokhoz és adott esetben a szelep tönkremeneteléhez vezethet! A sűrített levegő harmatpontjának a környezeti és a középhőmérséklet alatt 15 C-kal és min +3 C-nak kell lennie. A sűrített levegő olajtartalmának az egész élettartam folyamán állandó szinten kell maradnia. Kizárólag csak a AVENTICS által javasolt olajféleséget alkalmazzon, lásd: Műszaki információk fejezet.

55 Szeleprendszerek Szabványos szeleprendszerek 55 Nagyság Súly Rendelési szám [kg] 26 mm 0, Szállítás tömítéssel és rögzítőcsavarokkal Méretek Betápmodul Szabvány: ISO Nagyság: 26 mm sorolható Alaplapos elv, 1-szeres ellenirányú megtáplálás megengedett P898_147 Környezeti hőmérséklet min./max. -15 C / +50 C Közeghőmérséklet min./max. -15 C / +50 C Közeg Sűrített levegő Üzemi nyomás min/max -0,95 bar / 16 bar Szelephelyek száma 1 Rácsméret 27 mm Rögzítőcsavar Belső kulcsnyílással Rögzítőcsavarok meghúzási nyomatéka 2,5 Nm+0,25 Pneum. csatlakozás (1) iránya Oldalt Pneum. csatlakozás (2,4) iránya Felfele Leszellőzés (3,5) Elvezetett leszellőzéssel (3/5) Csatlakozók leválasztva Sűrített levegő csatlakozás ISO sz. Nyersanyag: Alaplap Tömítések Poliamid, üvegszálerősített Akrilnitril-butadien-kaucsuk

56 56 Szeleprendszerek Szabványos szeleprendszerek Műszaki megjegyzések A min. vezérlőnyomást nem szabad, hogy kisebb legyen, mert az különben hibás kapcsolásokhoz és adott esetben a szelep tönkremeneteléhez vezethet! A sűrített levegő harmatpontjának a környezeti és a középhőmérséklet alatt 15 C-kal és min +3 C-nak kell lennie. A sűrített levegő olajtartalmának az egész élettartam folyamán állandó szinten kell maradnia. Kizárólag csak a AVENTICS által javasolt olajféleséget alkalmazzon, lásd: Műszaki információk fejezet. Nagyság Sűrített levegő csatlakozás Rendelési szám Bemenet Leszellőzés [1] [3 / 5] 26 mm Ø 8x1 Ø 8x Záródugó a szállítási csomag része SO alaplaphoz való felhasználáshoz az R védőkupakot külön meg kell rendelni. Méretek D898_147
