2.8 Alumínium keretprofilok SAS 031 keretprofil és alkatrészei

Átírás

1 .8 Alumínium keretprofilok SAS 031 keretprofil és alkatrészei nsas 031 keretprofil nsas 0311 üvegbefogó profil áttetsző műanyag, SAS 031-hez nsas 031 takaróprofil alumínium színű műanyag, SAS 031-hez A fenti három profil 3 fm-es szálakban S17-1 S7-1 SAS-E031 ns17-1 gyorsszerelő ráütődő pánt ns7-1 eurocsavaros pántalátét nsas-e031 sarokelem SAS 031-hez SAS-B031 (1db) nsas 031 adapter szett A két adapter együttes alkalmazásával lehetőség van felnyíló olló csatlakoztatására. A SAS A031 szett db adaptert tartalmaz. A szett tartalma: SAS-A031 (db) SAS A SAS B Az összeszerelés menete A profil méretre vágása után a keretet a sarokelemekkel kell összeszerelni. A pánt tetszőleges helyre csúsztatható, majd ezt követi a műanyag alkatrészek pontos méretre vágása és behelyezése. A keret tolóajtó készítésére nem alkalmas. A betét méretének kiszámítása: keret külméret - 43 mm

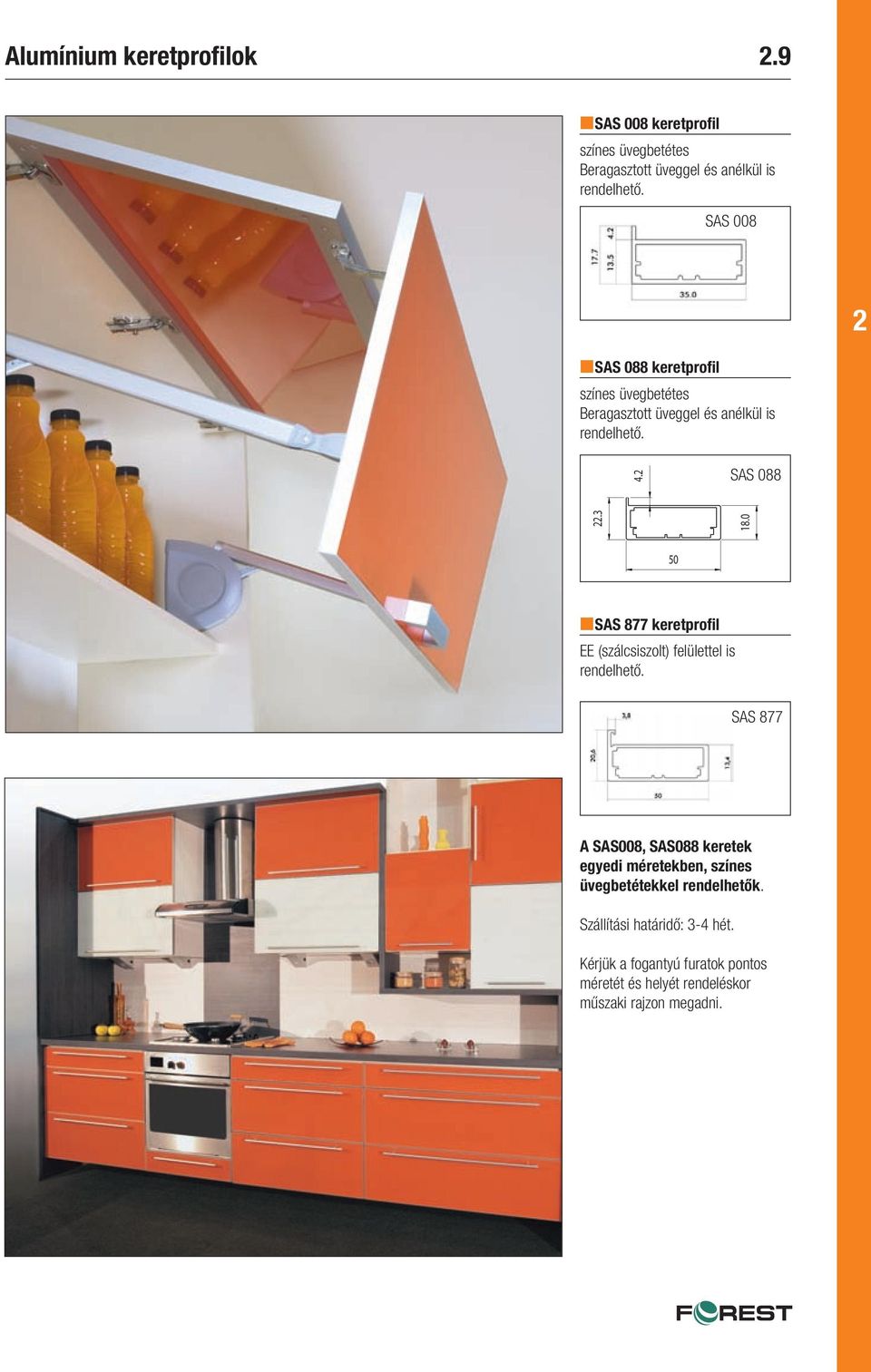

2 Alumínium keretprofilok.9 nsas 008 keretprofil színes üvegbetétes Beragasztott üveggel és anélkül is SAS 008 nsas 088 keretprofil színes üvegbetétes Beragasztott üveggel és anélkül is 4. SAS nsas 877 keretprofil EE (szálcsiszolt) felülettel is SAS 877 A SAS008, SAS088 keretek egyedi méretekben, színes üvegbetétekkel rendelhetők. Szállítási határidő: 3-4 hét. Kérjük a fogantyú furatok pontos méretét és helyét rendeléskor műszaki rajzon megadni.

3 .10 Alumínium keretprofilok Üveg- és akril betétek A Master Carre B Master Linea C Master Point D3 Satino E F Screen Tü tükör LB1 piros LB beige LB3 kék LB4 zöld LB5 bordó LB6 sötét beige LB7 narancssárga LB8 fekete LB9 világosbarna LB10 fehér LB11 sötétbarna ML10 fehér ML1 mélyszürke ML13 szürke TRW Tree fehér TRB Tree fekete LW Liberty fehér MV FH KV FH MB FH KB FH MB FK fekete dekor KB FK fekete dekor MB BA barna dekor KB BA barna dekor AK1 átlátszó AS AF3 piros AF4 sötétkék AF5 üvegzöld AF6 narancs AF7 szürke AF8 rózsaszín AF9 világoskék AF10 sárga

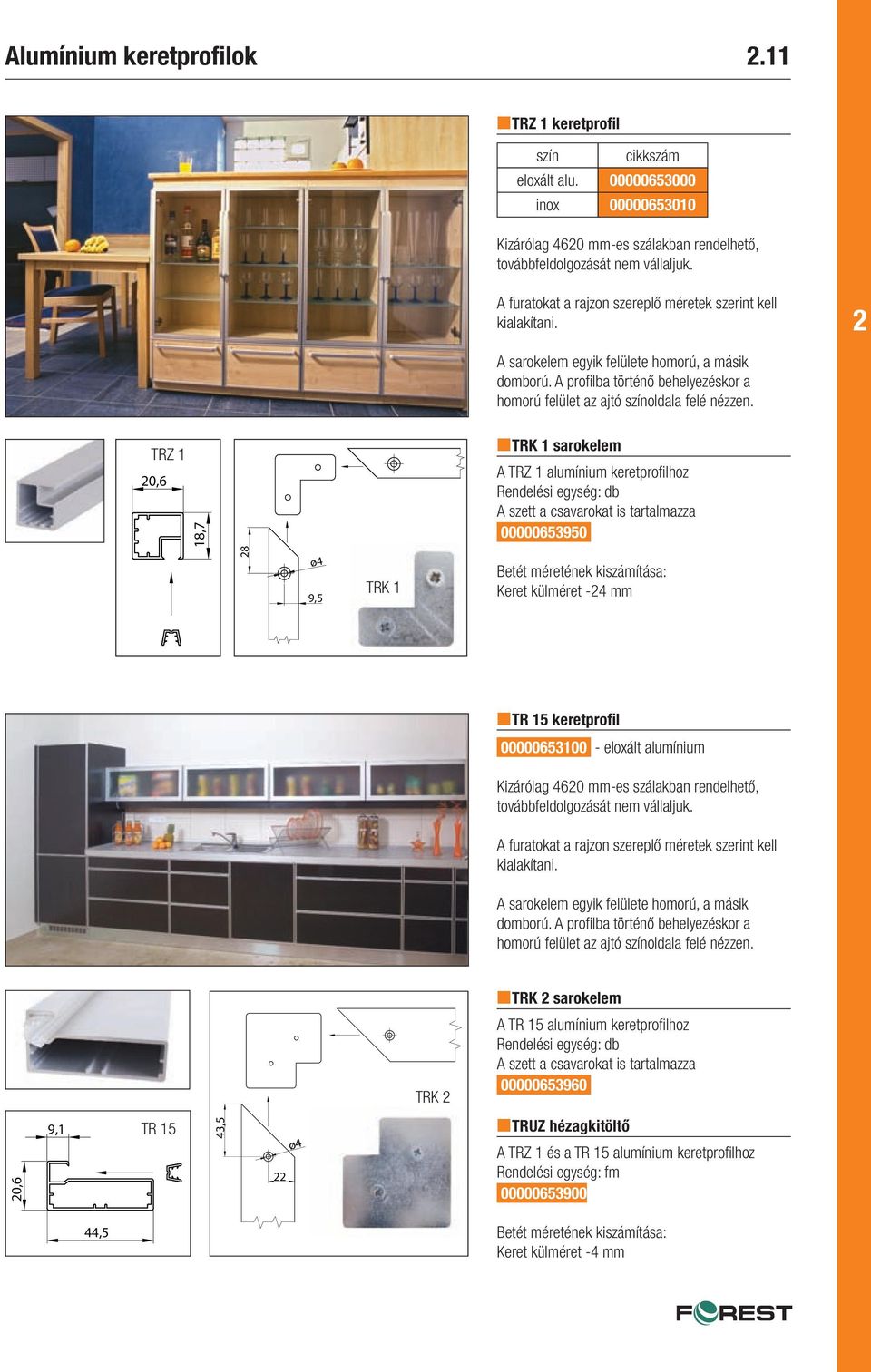

4 Alumínium keretprofilok.11 TRZ 1 keretprofil szín cikkszám eloxált alu inox Kizárólag 460 mm-es szálakban rendelhető, továbbfeldolgozását nem vállaljuk. A furatokat a rajzon szereplő méretek szerint kell kialakítani. A sarokelem egyik felülete homorú, a másik domború. A profilba történő behelyezéskor a homorú felület az ajtó színoldala felé nézzen. TRZ 1 0,6 18,7 TRK 1 sarokelem A TRZ 1 alumínium keretprofilhoz Rendelési egység: db A szett a csavarokat is tartalmazza ø4 9,5 TRK 1 Betét méretének kiszámítása: Keret külméret -4 mm TR 15 keretprofil eloxált alumínium Kizárólag 460 mm-es szálakban rendelhető, továbbfeldolgozását nem vállaljuk. A furatokat a rajzon szereplő méretek szerint kell kialakítani. A sarokelem egyik felülete homorú, a másik domború. A profilba történő behelyezéskor a homorú felület az ajtó színoldala felé nézzen. TRK sarokelem TRK A TR 15 alumínium keretprofilhoz Rendelési egység: db A szett a csavarokat is tartalmazza ,6 9,1 TR 15 43,5 ø4 TRUZ hézagkitöltő A TRZ 1 és a TR 15 alumínium keretprofilhoz Rendelési egység: fm ,5 Betét méretének kiszámítása: Keret külméret -4 mm

5 .1 Alumínium keretprofilok SAS 011 alumínium T-léc 19 mm vastag lapszerkezetű ajtók SAS 01 alumínium T-léc 19 mm vastag lapszerkezetű ajtók SAS 014 alumínium T-léc 0 mm vastag lapszerkezetű ajtók SAS 015 SAS 017 SAS 015 alumínium T-léc 18 mm vastag lapszerkezetű ajtók SAS 017 alumínium T-léc 18 mm vastag lapszerkezetű ajtók
