1 PNEUMTEX Pressurisation & Water Quality Vento Szerelés Működés 307 ENGINEERING DVNTGE

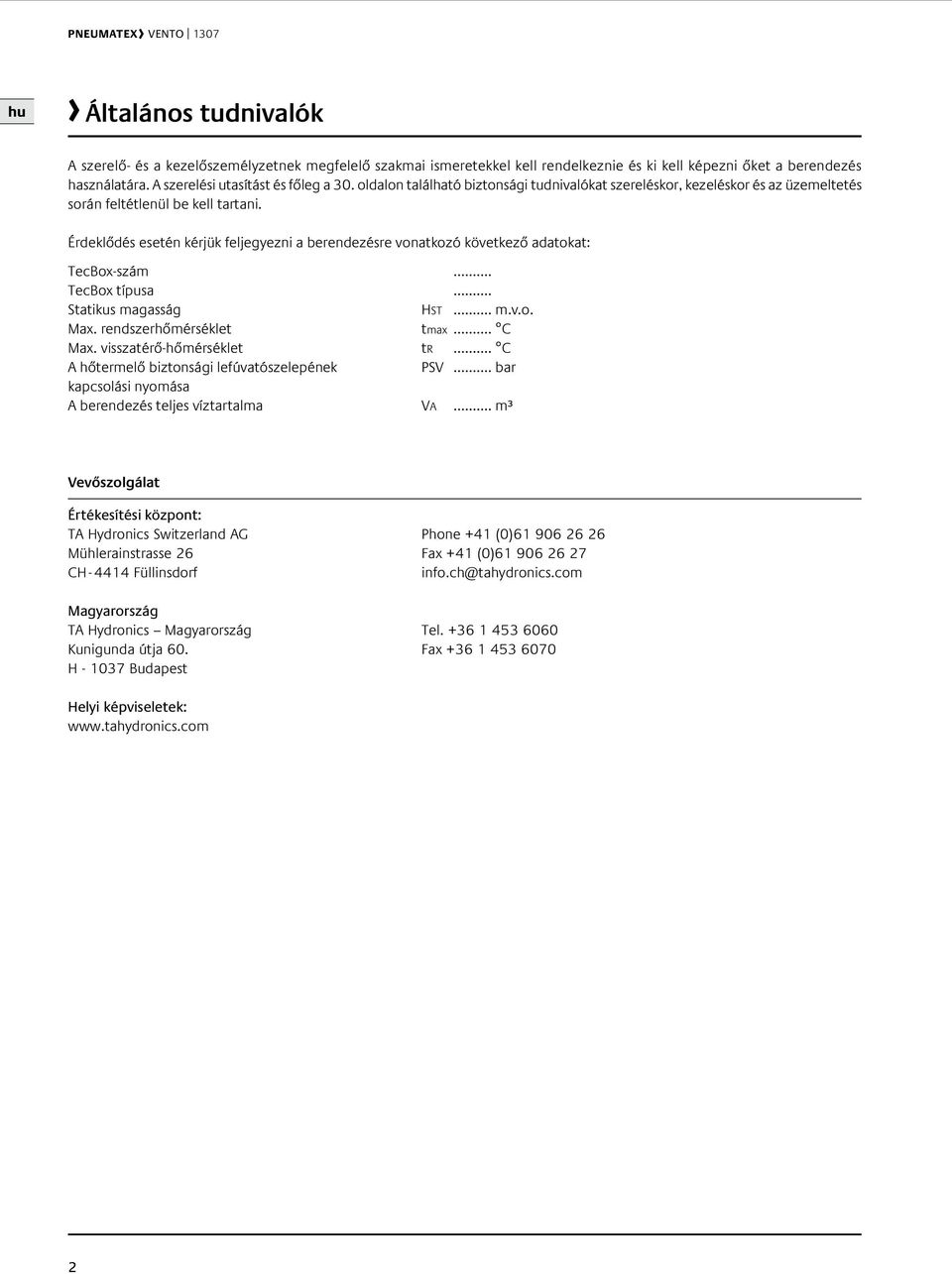

2 PNEUMTEX Vento 307 Általános tudnivalók szerelő- és a kezelőszemélyzetnek megfelelő szakmai ismeretekkel kell rendelkeznie és ki kell képezni őket a berendezés használatára. szerelési utasítást és főleg a 30. oldalon található biztonsági tudnivalókat szereléskor, kezeléskor és az üzemeltetés során feltétlenül be kell tartani. Érdeklődés esetén kérjük feljegyezni a berendezésre vonatkozó következő adatokat: Tecox-szám... Tecox típusa... Statikus magasság HST... m.v.o. Max. rendszerhőmérséklet tmax... C Max. visszatérő-hőmérséklet tr... C hőtermelő biztonsági lefúvatószelepének PSV... bar kapcsolási nyomása berendezés teljes víztartalma V... m³ Vevőszolgálat Értékesítési központ: T Hydronics Switzerland G Phone +4 (0) Mühlerainstrasse 6 Fax +4 (0) CH Füllinsdorf info.ch@tahydronics.com Magyarország T Hydronics Magyarország Tel Kunigunda útja 60. Fax H udapest Helyi képviseletek:

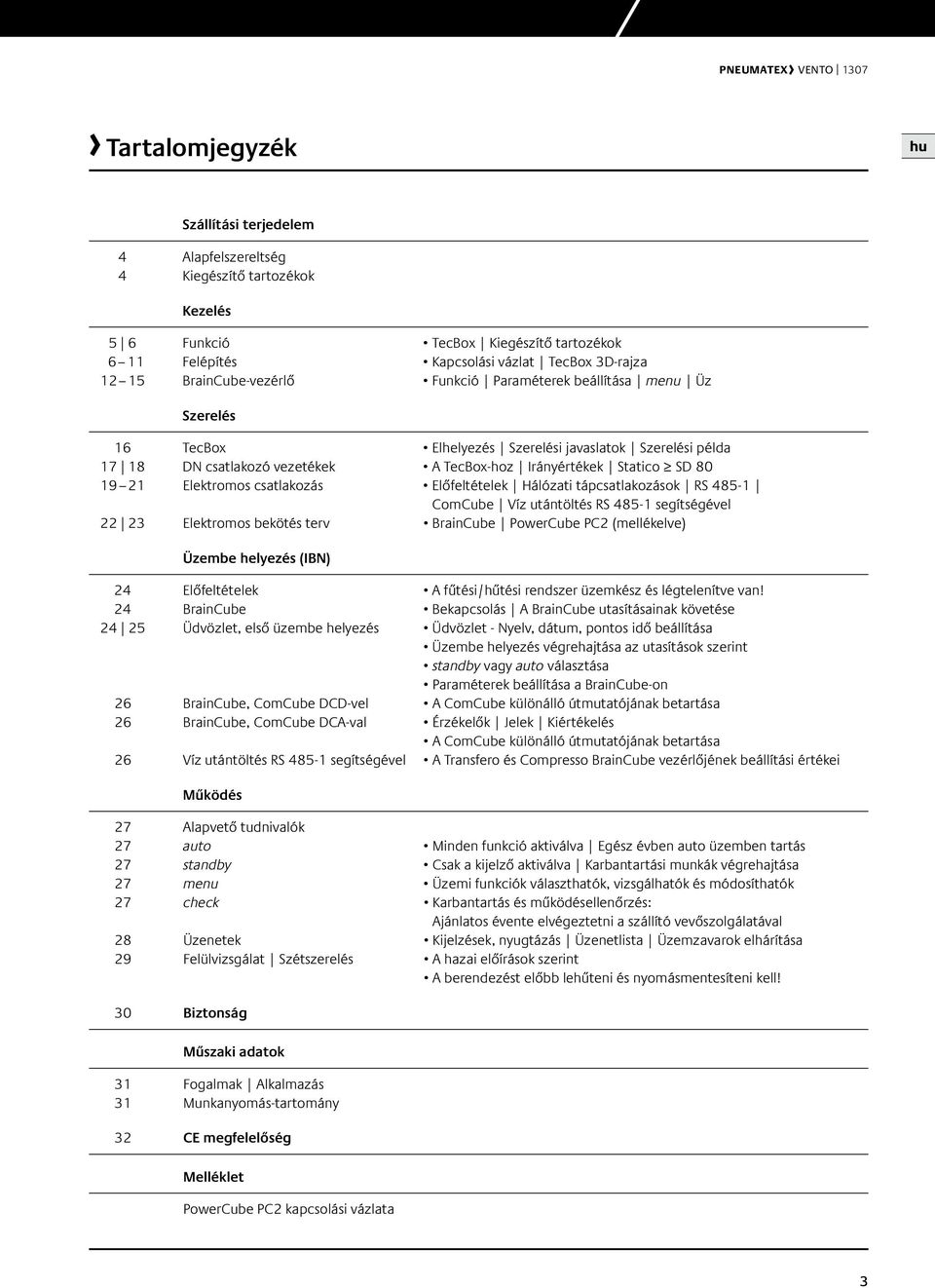

3 PNEUMTEX Vento 307 Tartalomjegyzék Szállítási terjedelem 4 lapfelszereltség 4 Kiegészítő tartozékok Kezelés 5 6 Funkció Tecox Kiegészítő tartozékok 6 Felépítés Kapcsolási vázlat Tecox 3D-rajza 5 raincube-vezérlő Funkció Paraméterek beállítása menu Üz Szerelés 6 Tecox Elhelyezés Szerelési javaslatok Szerelési példa 7 8 DN csatlakozó vezetékek Tecox-hoz Irányértékek Statico SD 80 9 Elektromos csatlakozás Előfeltételek Hálózati tápcsatlakozások RS 485- ComCube Víz utántöltés RS 485- segítségével 3 Elektromos bekötés terv raincube PowerCube PC (mellékelve) Üzembe helyezés (IN) 4 Előfeltételek fűtési/hűtési rendszer üzemkész és légtelenítve van! 4 raincube ekapcsolás raincube utasításainak követése 4 5 Üdvözlet, első üzembe helyezés Üdvözlet - Nyelv, dátum, pontos idő beállítása Üzembe helyezés végrehajtása az utasítások szerint standby vagy auto választása Paraméterek beállítása a raincube-on 6 raincube, ComCube DCD-vel ComCube különálló útmutatójának betartása 6 raincube, ComCube DC-val Érzékelők Jelek Kiértékelés ComCube különálló útmutatójának betartása 6 Víz utántöltés RS 485- segítségével Transfero és Compresso raincube vezérlőjének beállítási értékei Működés 7 lapvető tudnivalók 7 auto Minden funkció aktiválva Egész évben auto üzemben tartás 7 standby Csak a kijelző aktiválva Karbantartási munkák végrehajtása 7 menu Üzemi funkciók választhatók, vizsgálhatók és módosíthatók 7 check Karbantartás és működésellenőrzés: jánlatos évente elvégeztetni a szállító vevőszolgálatával 8 Üzenetek Kijelzések, nyugtázás Üzenetlista Üzemzavarok elhárítása 9 Felülvizsgálat Szétszerelés hazai előírások szerint berendezést előbb lehűteni és nyomásmentesíteni kell! 30 iztonság Műszaki adatok 3 Fogalmak lkalmazás 3 Munkanyomás-tartomány 3 CE megfelelőség Melléklet PowerCube PC kapcsolási vázlata 3

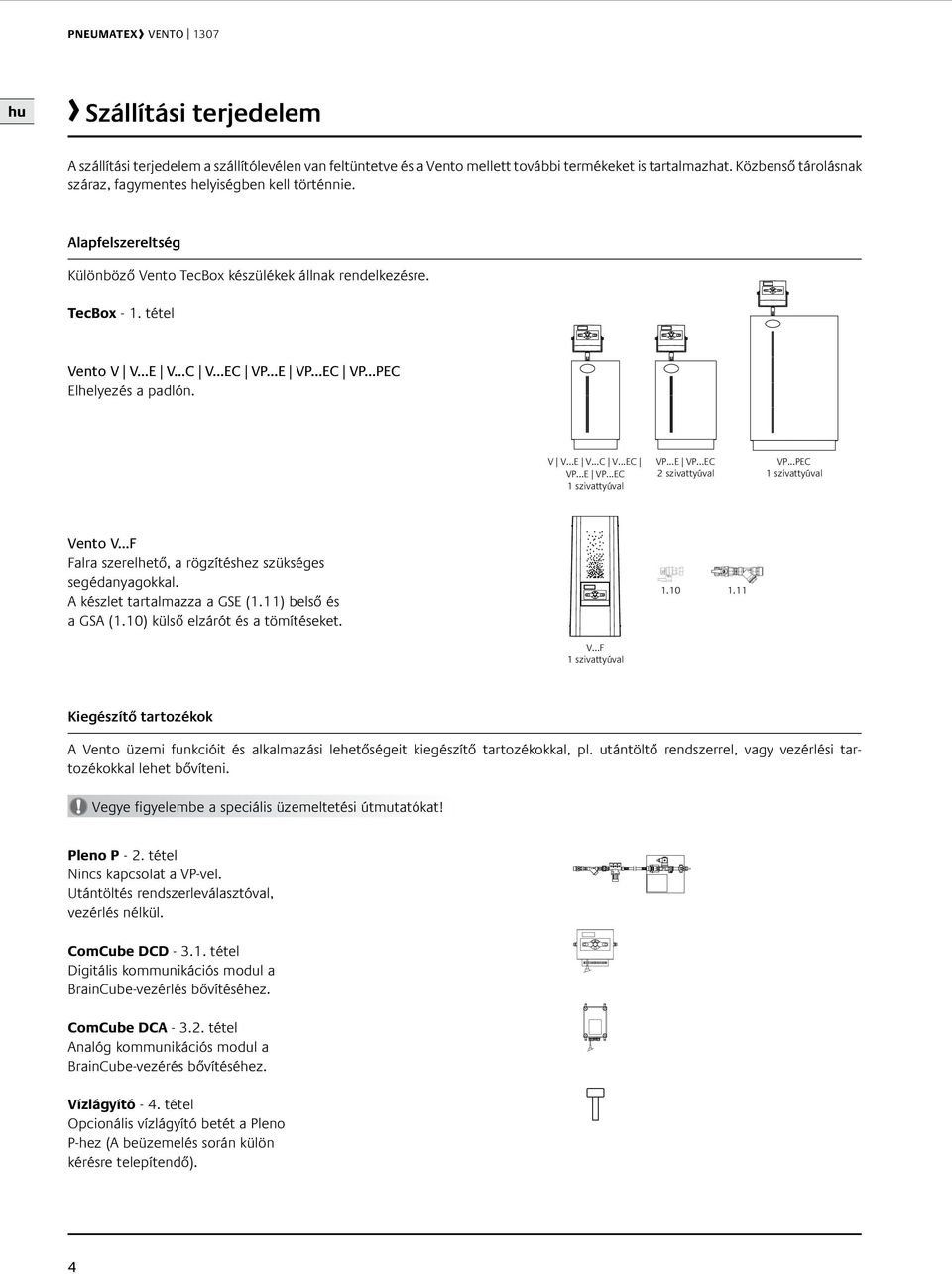

4 PNEUMTEX Vento 307 Szállítási terjedelem szállítási terjedelem a szállítólevélen van feltüntetve és a Vento mellett további termékeket is tartalmazhat. Közbenső tárolásnak száraz, fagymentes helyiségben kell történnie. lapfelszereltség Különböző Vento Tecox készülékek állnak rendelkezésre. Tecox -. tétel Vento V V...E V...C V...EC VP...E VP...EC VP...PEC Elhelyezés a padlón. V V...E V...C V...EC VP...E VP...EC szivattyúval VP...E VP...EC szivattyúval VP...PEC szivattyúval Vento V...F Falra szerelhető, a rögzítéshez szükséges segédanyagokkal. készlet tartalmazza a G (.) belső és a GS (.0) külső elzárót és a tömítéseket..0. V...F szivattyúval Kiegészítő tartozékok Vento üzemi funkcióit és alkalmazási lehetőségeit kiegészítő tartozékokkal, pl. utántöltő rendszerrel, vagy vezérlési tartozékokkal lehet bővíteni. Vegye figyelembe a speciális üzemeltetési útmutatókat! Pleno P -. tétel Nincs kapcsolat a VP-vel. Utántöltés rendszerleválasztóval, vezérlés nélkül. ComCube DCD tétel Digitális kommunikációs modul a raincube-vezérlés bővítéséhez. ComCube DC tétel nalóg kommunikációs modul a raincube-vezérés bővítéséhez. Vízlágyító - 4. tétel Opcionális vízlágyító betét a Pleno P-hez ( beüzemelés során külön kérésre telepítendő). 4

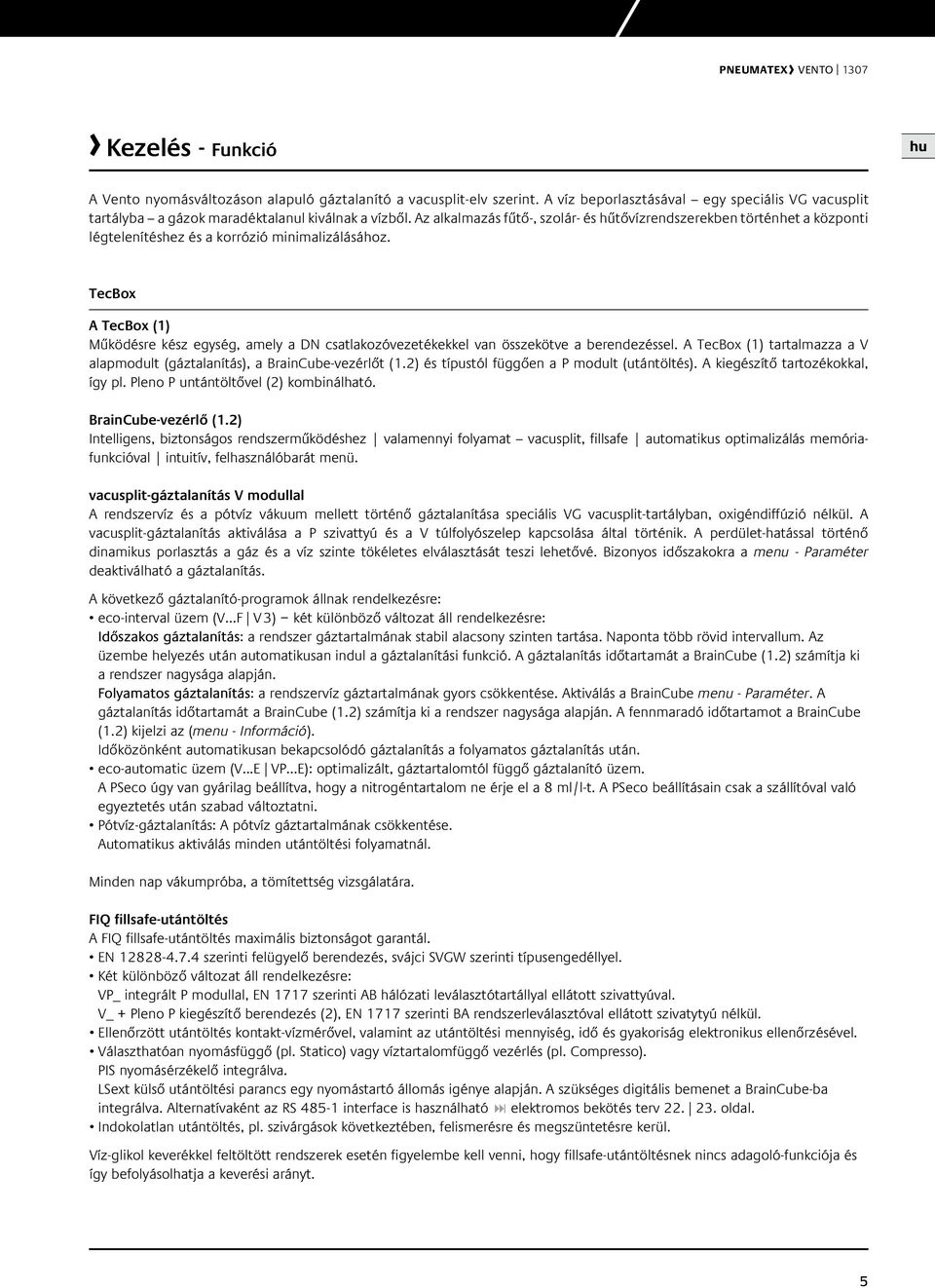

5 PNEUMTEX Vento 307 Kezelés - Funkció Vento nyomásváltozáson alapuló gáztalanító a vacusplit-elv szerint. víz beporlasztásával egy speciális VG vacusplit tartályba a gázok maradéktalanul kiválnak a vízből. z alkalmazás fűtő-, szolár- és hűtővízrendszerekben történhet a központi légtelenítéshez és a korrózió minimalizálásához. Tecox Tecox () Működésre kész egység, amely a DN csatlakozóvezetékekkel van összekötve a berendezéssel. Tecox () tartalmazza a V alapmodult (gáztalanítás), a raincube-vezérlőt (.) és típustól függően a P modult (utántöltés). kiegészítő tartozékokkal, így pl. Pleno P untántöltővel () kombinálható. raincube-vezérlő (.) Intelligens, biztonságos rendszerműködéshez valamennyi folyamat vacusplit, fillsafe automatikus optimalizálás memóriafunkcióval intuitív, felhasználóbarát menü. vacusplit-gáztalanítás V modullal rendszervíz és a pótvíz vákuum mellett történő gáztalanítása speciális VG vacusplit-tartályban, oxigéndiffúzió nélkül. vacusplit-gáztalanítás aktiválása a P szivattyú és a V túlfolyószelep kapcsolása által történik. perdület-hatással történő dinamikus porlasztás a gáz és a víz szinte tökéletes elválasztását teszi lehetővé. izonyos időszakokra a menu - Paraméter deaktiválható a gáztalanítás. következő gáztalanító-programok állnak rendelkezésre: eco-interval üzem (V...F V 3) két különböző változat áll rendelkezésre: Időszakos gáztalanítás: a rendszer gáztartalmának stabil alacsony szinten tartása. Naponta több rövid intervallum. z üzembe helyezés után automatikusan indul a gáztalanítási funkció. gáztalanítás időtartamát a raincube (.) számítja ki a rendszer nagysága alapján. Folyamatos gáztalanítás: a rendszervíz gáztartalmának gyors csökkentése. ktiválás a raincube menu - Paraméter. gáztalanítás időtartamát a raincube (.) számítja ki a rendszer nagysága alapján. fennmaradó időtartamot a raincube (.) kijelzi az (menu - Információ). Időközönként automatikusan bekapcsolódó gáztalanítás a folyamatos gáztalanítás után. eco-automatic üzem (V...E VP...E): optimalizált, gáztartalomtól függő gáztalanító üzem. PSeco úgy van gyárilag beállítva, hogy a nitrogéntartalom ne érje el a 8 ml/l-t. PSeco beállításain csak a szállítóval való egyeztetés után szabad változtatni. Pótvíz-gáztalanítás: pótvíz gáztartalmának csökkentése. utomatikus aktiválás minden utántöltési folyamatnál. Minden nap vákumpróba, a tömítettség vizsgálatára. FIQ fillsafe-utántöltés FIQ fillsafe-utántöltés maximális biztonságot garantál. EN szerinti felügyelő berendezés, svájci SVGW szerinti típusengedéllyel. Két különböző változat áll rendelkezésre: VP_ integrált P modullal, EN 77 szerinti hálózati leválasztótartállyal ellátott szivattyúval. V_ + Pleno P kiegészítő berendezés (), EN 77 szerinti rendszerleválasztóval ellátott szivatytyú nélkül. Ellenőrzött utántöltés kontakt-vízmérővel, valamint az utántöltési mennyiség, idő és gyakoriság elektronikus ellenőrzésével. Választhatóan nyomásfüggő (pl. Statico) vagy víztartalomfüggő vezérlés (pl. Compresso). PIS nyomásérzékelő integrálva. LSext külső utántöltési parancs egy nyomástartó állomás igénye alapján. szükséges digitális bemenet a raincube-ba integrálva. lternatívaként az RS 485- interface is használható : elektromos bekötés terv. 3. oldal. Indokolatlan utántöltés, pl. szivárgások következtében, felismerésre és megszüntetésre kerül. Víz-glikol keverékkel feltöltött rendszerek esetén figyelembe kell venni, hogy fillsafe-utántöltésnek nincs adagoló-funkciója és így befolyásolhatja a keverési arányt. 5

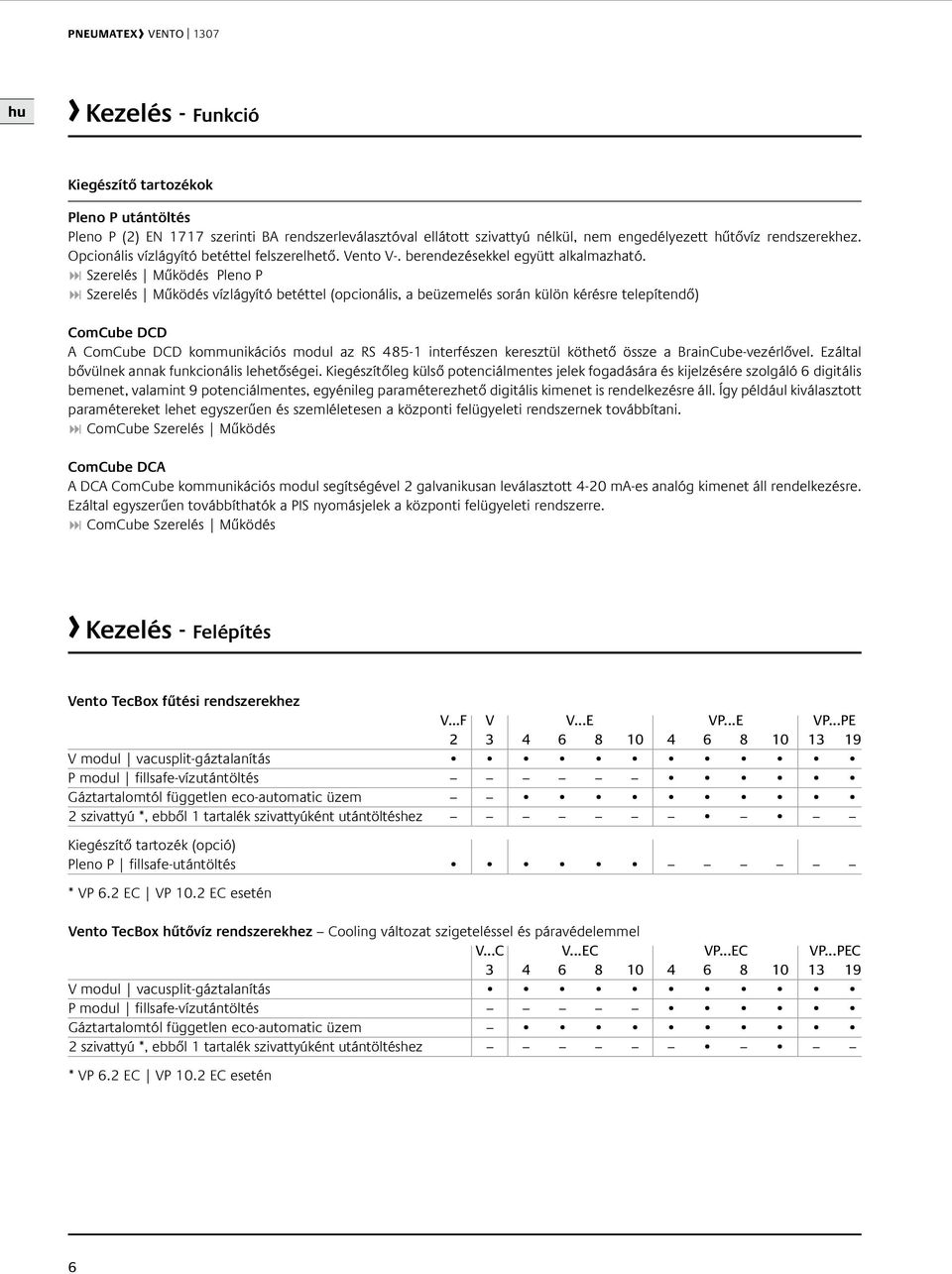

6 PNEUMTEX Vento 307 Kezelés - Funkció Kiegészítő tartozékok Pleno P utántöltés Pleno P () EN 77 szerinti rendszerleválasztóval ellátott szivattyú nélkül, nem engedélyezett hűtővíz rendszerekhez. Opcionális vízlágyító betéttel felszerelhető. Vento V-. berendezésekkel együtt alkalmazható. : Szerelés Működés Pleno P : Szerelés Működés vízlágyító betéttel (opcionális, a beüzemelés során külön kérésre telepítendő) ComCube DCD ComCube DCD kommunikációs modul az RS 485- interfészen keresztül köthető össze a raincube-vezérlővel. Ezáltal bővülnek annak funkcionális lehetőségei. Kiegészítőleg külső potenciálmentes jelek fogadására és kijelzésére szolgáló 6 digitális bemenet, valamint 9 potenciálmentes, egyénileg paraméterezhető digitális kimenet is rendelkezésre áll. Így például kiválasztott paramétereket lehet egyszerűen és szemléletesen a központi felügyeleti rendszernek továbbítani. : ComCube Szerelés Működés ComCube DC DC ComCube kommunikációs modul segítségével galvanikusan leválasztott 4-0 m-es analóg kimenet áll rendelkezésre. Ezáltal egyszerűen továbbíthatók a PIS nyomásjelek a központi felügyeleti rendszerre. : ComCube Szerelés Működés Kezelés - Felépítés Vento Tecox fűtési rendszerekhez V...F V V...e VP...e VP...PE V modul vacusplit-gáztalanítás P modul fillsafe-vízutántöltés Gáztartalomtól független eco-automatic üzem szivattyú *, ebből tartalék szivattyúként utántöltéshez Kiegészítő tartozék (opció) Pleno P fillsafe-utántöltés * VP 6. EC VP 0. EC esetén Vento Tecox hűtővíz rendszerekhez Cooling változat szigeteléssel és páravédelemmel V...C V...EC VP...EC VP...PEC V modul vacusplit-gáztalanítás P modul fillsafe-vízutántöltés Gáztartalomtól független eco-automatic üzem szivattyú *, ebből tartalék szivattyúként utántöltéshez * VP 6. EC VP 0. EC esetén 6

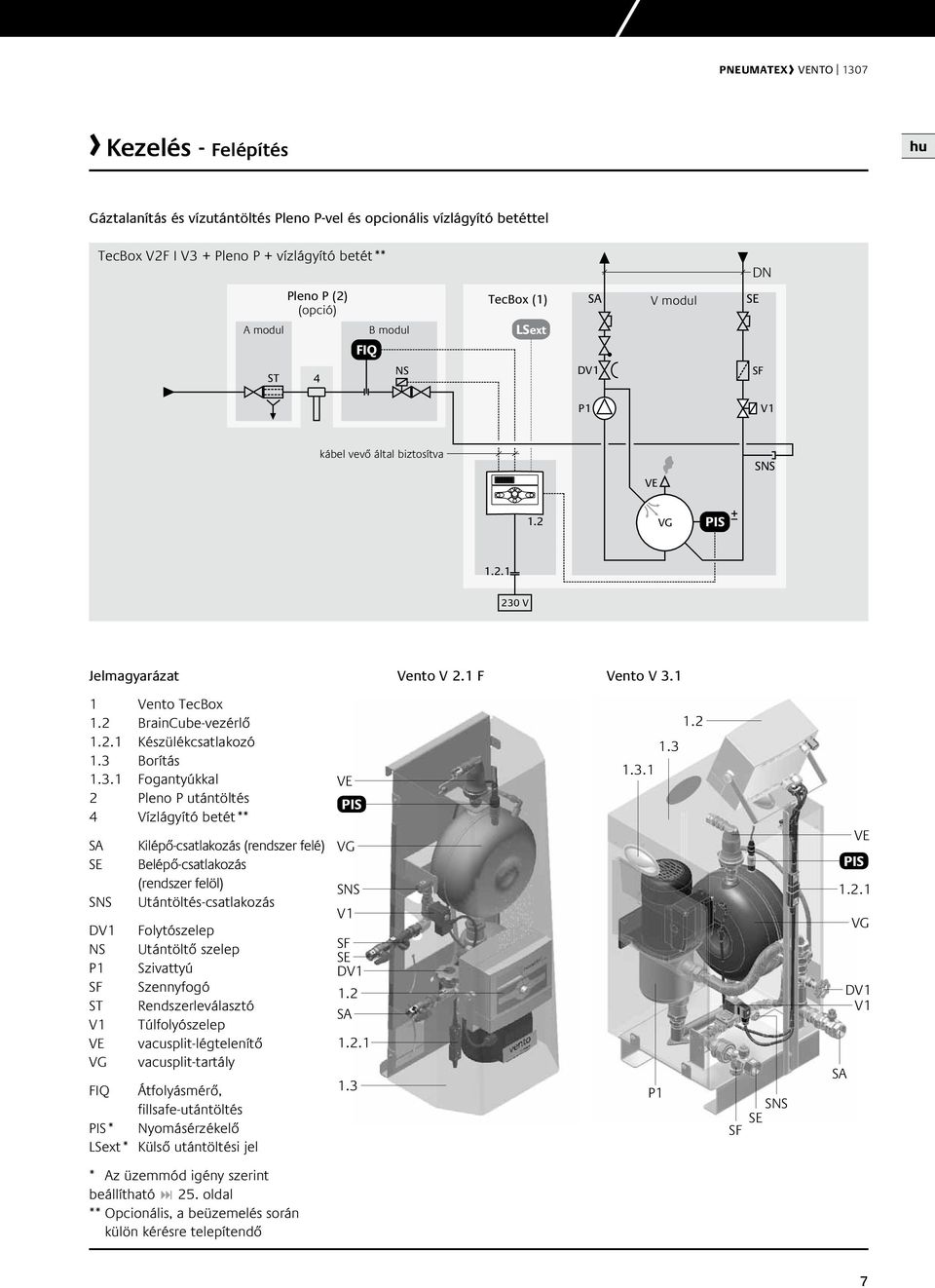

7 PNEUMTEX Vento 307 Kezelés - Felépítés Gáztalanítás és vízutántöltés Pleno P-vel és opcionális vízlágyító betéttel Tecox VF I V3 + Pleno P + vízlágyító betét ** DN Pleno P () (opció) Tecox () S V modul modul FIQ modul LSext ST 4 NS DV SF P V kábel vevő által biztosítva VE SNS. VG + PIS.. 30 V Jelmagyarázat Vento V. F Vento V 3. Vento Tecox. raincube-vezérlő.. Készülékcsatlakozó.3 orítás.3. Fogantyúkkal Pleno P utántöltés 4 Vízlágyító betét ** S SNS DV NS P SF ST V VE VG Kilépő-csatlakozás (rendszer felé) elépő-csatlakozás (rendszer felöl) Utántöltés-csatlakozás Folytószelep Utántöltő szelep Szivattyú Szennyfogó Rendszerleválasztó Túlfolyószelep vacusplit-légtelenítő vacusplit-tartály FIQ Átfolyásmérő, fillsafe-utántöltés PIS * Nyomásérzékelő LSext * Külső utántöltési jel VE PIS VG SNS V SF DV. S P SF SNS VE PIS.. VG DV V S * z üzemmód igény szerint beállítható : 5. oldal ** Opcionális, a beüzemelés során külön kérésre telepítendő 7

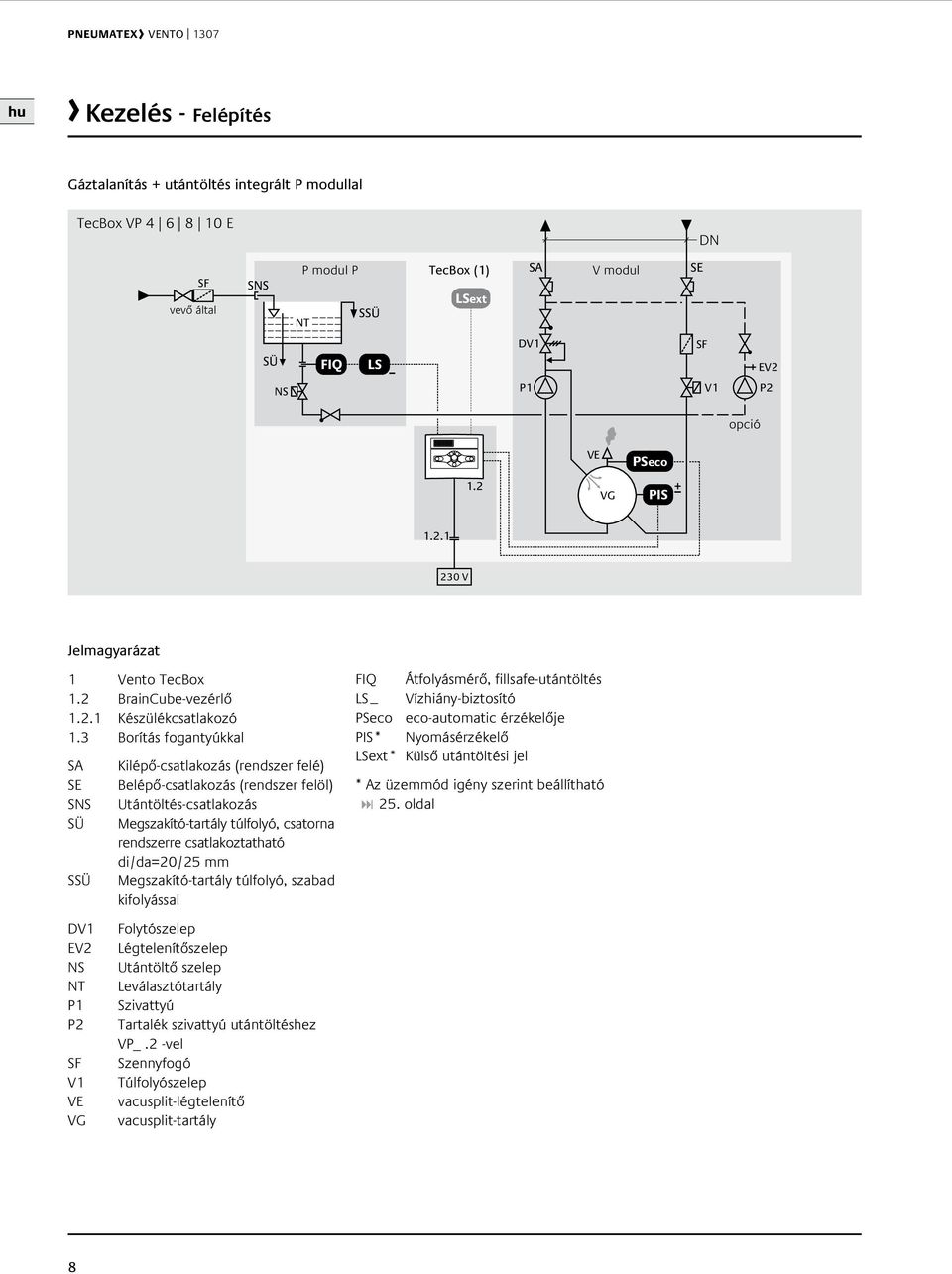

8 PNEUMTEX Vento 307 Kezelés - Felépítés Gáztalanítás + utántöltés integrált P modullal Tecox VP E DN SF vevő által SNS P modul P SSÜ NT Tecox () LSext S V modul SÜ FIQ LS DV SF EV NS P V P opció. VE VG PSeco + PIS.. 30 V Jelmagyarázat Vento Tecox. raincube-vezérlő.. Készülékcsatlakozó.3 orítás fogantyúkkal S SNS SÜ SSÜ Kilépő-csatlakozás (rendszer felé) elépő-csatlakozás (rendszer felöl) Utántöltés-csatlakozás Megszakító-tartály túlfolyó, csatorna rendszerre csatlakoztatható di/da=0/5 mm Megszakító-tartály túlfolyó, szabad kifolyással FIQ Átfolyásmérő, fillsafe-utántöltés LS _ Vízhiány-biztosító PSeco eco-automatic érzékelője PIS * Nyomásérzékelő LSext * Külső utántöltési jel * z üzemmód igény szerint beállítható : 5. oldal DV EV NS NT P P SF V VE VG Folytószelep Légtelenítőszelep Utántöltő szelep Leválasztótartály Szivattyú Tartalék szivattyú utántöltéshez VP_. -vel Szennyfogó Túlfolyószelep vacusplit-légtelenítő vacusplit-tartály 8

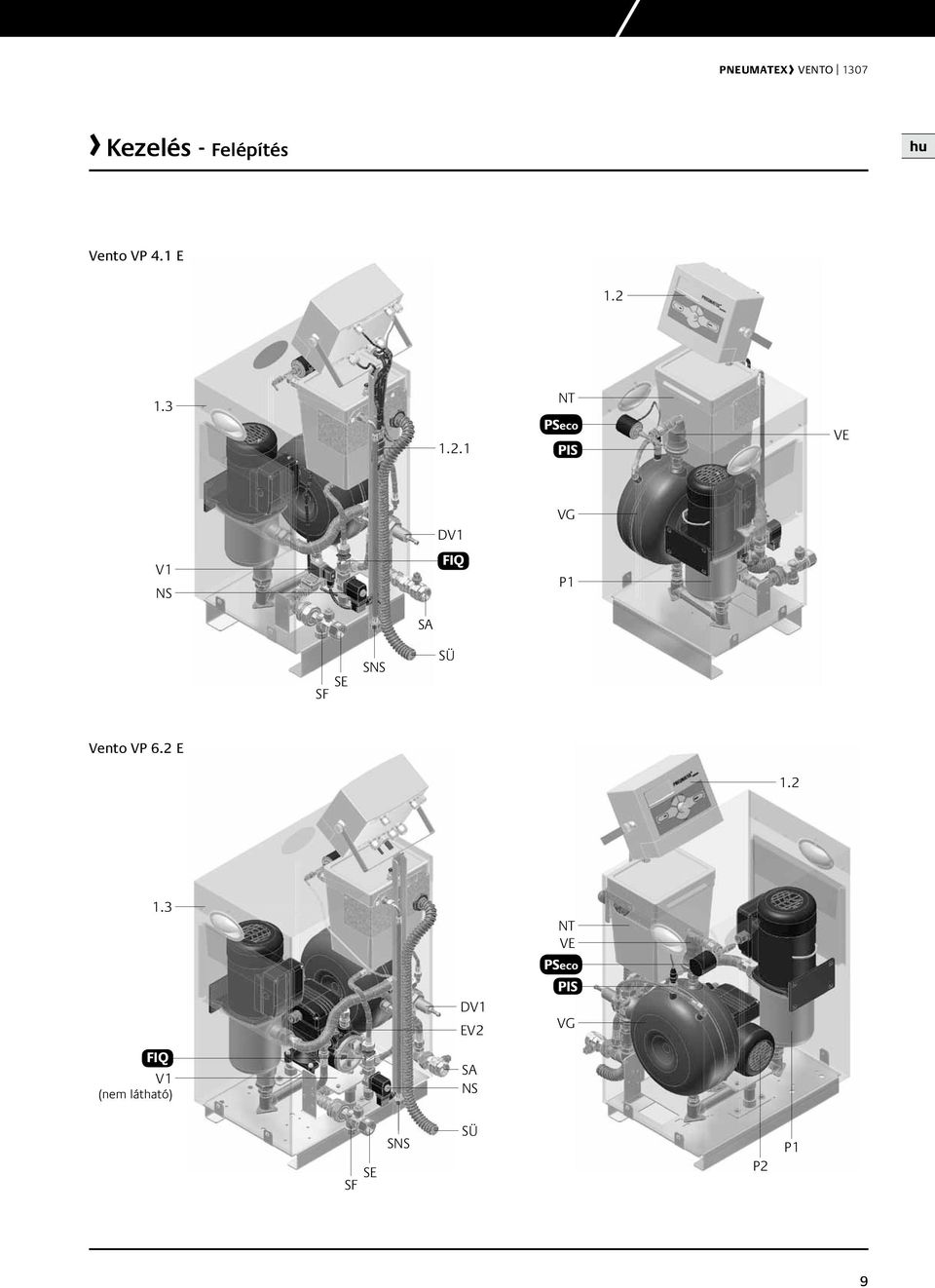

9 PNEUMTEX Vento 307 Kezelés - Felépítés Vento VP 4. E..3 NT.. PSeco PIS VE VG DV V NS FIQ P S SF SNS SÜ Vento VP 6. E..3 NT VE DV EV PSeco PIS VG FIQ V (nem látható) S NS SF SNS SÜ P P 9

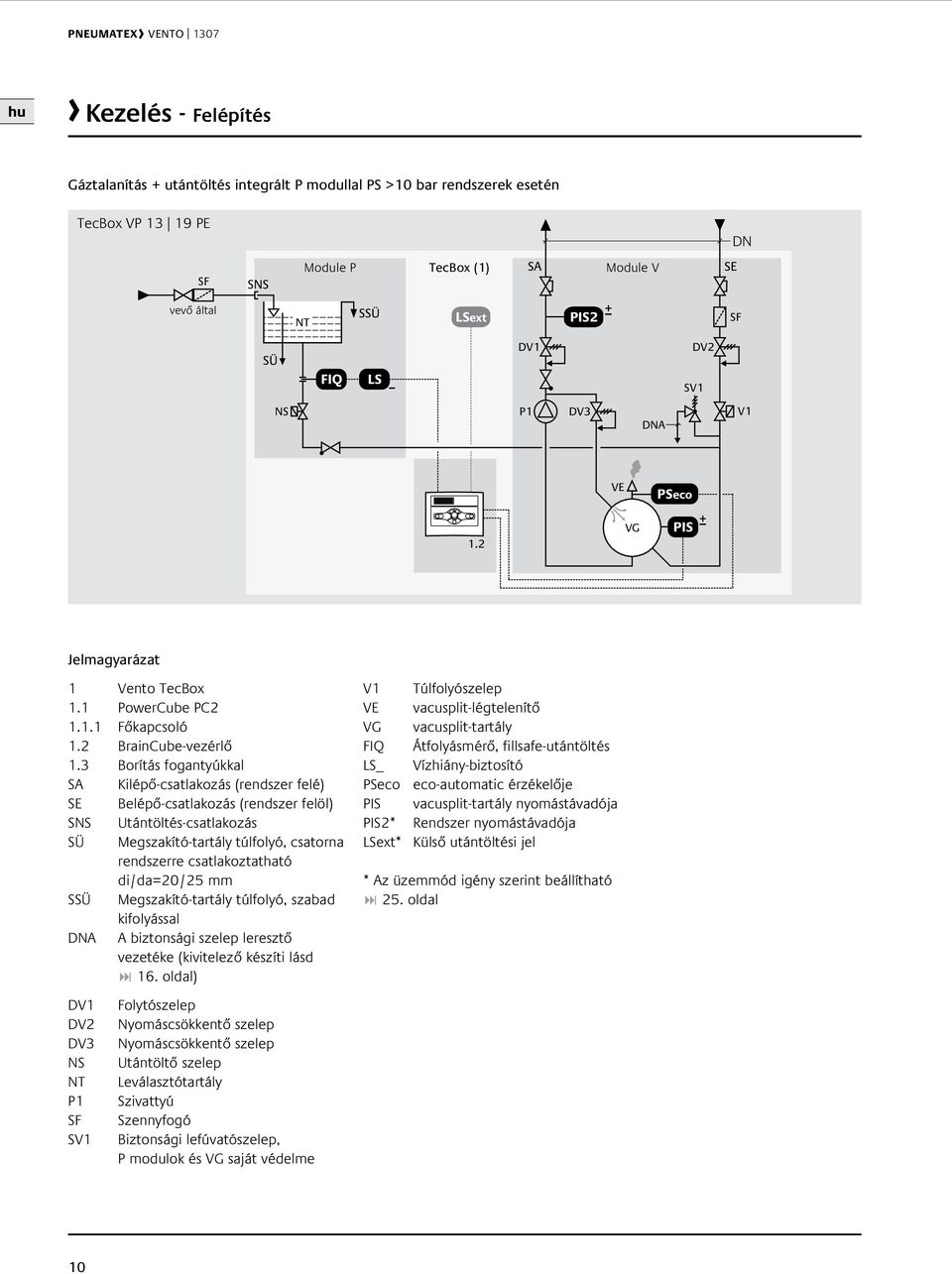

10 PNEUMTEX Vento 307 Kezelés - Felépítés Gáztalanítás + utántöltés integrált P modullal PS >0 bar rendszerek esetén Tecox VP 3 9 PE DN SF SNS Module P Tecox () S Module V vevő által NT SSÜ LSext + PIS SF SÜ FIQ LS DV DV SV NS P DV3 DN V. VE VG PSeco + PIS Jelmagyarázat Vento Tecox. PowerCube PC.. Főkapcsoló. raincube-vezérlő.3 orítás fogantyúkkal S Kilépő-csatlakozás (rendszer felé) elépő-csatlakozás (rendszer felöl) SNS Utántöltés-csatlakozás SÜ Megszakító-tartály túlfolyó, csatorna rendszerre csatlakoztatható di/da=0/5 mm SSÜ Megszakító-tartály túlfolyó, szabad kifolyással DN biztonsági szelep leresztő vezetéke (kivitelező készíti lásd : 6. oldal) V Túlfolyószelep VE vacusplit-légtelenítő VG vacusplit-tartály FIQ Átfolyásmérő, fillsafe-utántöltés LS_ Vízhiány-biztosító PSeco eco-automatic érzékelője PIS vacusplit-tartály nyomástávadója PIS* Rendszer nyomástávadója LSext* Külső utántöltési jel * z üzemmód igény szerint beállítható : 5. oldal DV DV DV3 NS NT P SF SV Folytószelep Nyomáscsökkentő szelep Nyomáscsökkentő szelep Utántöltő szelep Leválasztótartály Szivattyú Szennyfogó iztonsági lefúvatószelep, P modulok és VG saját védelme 0

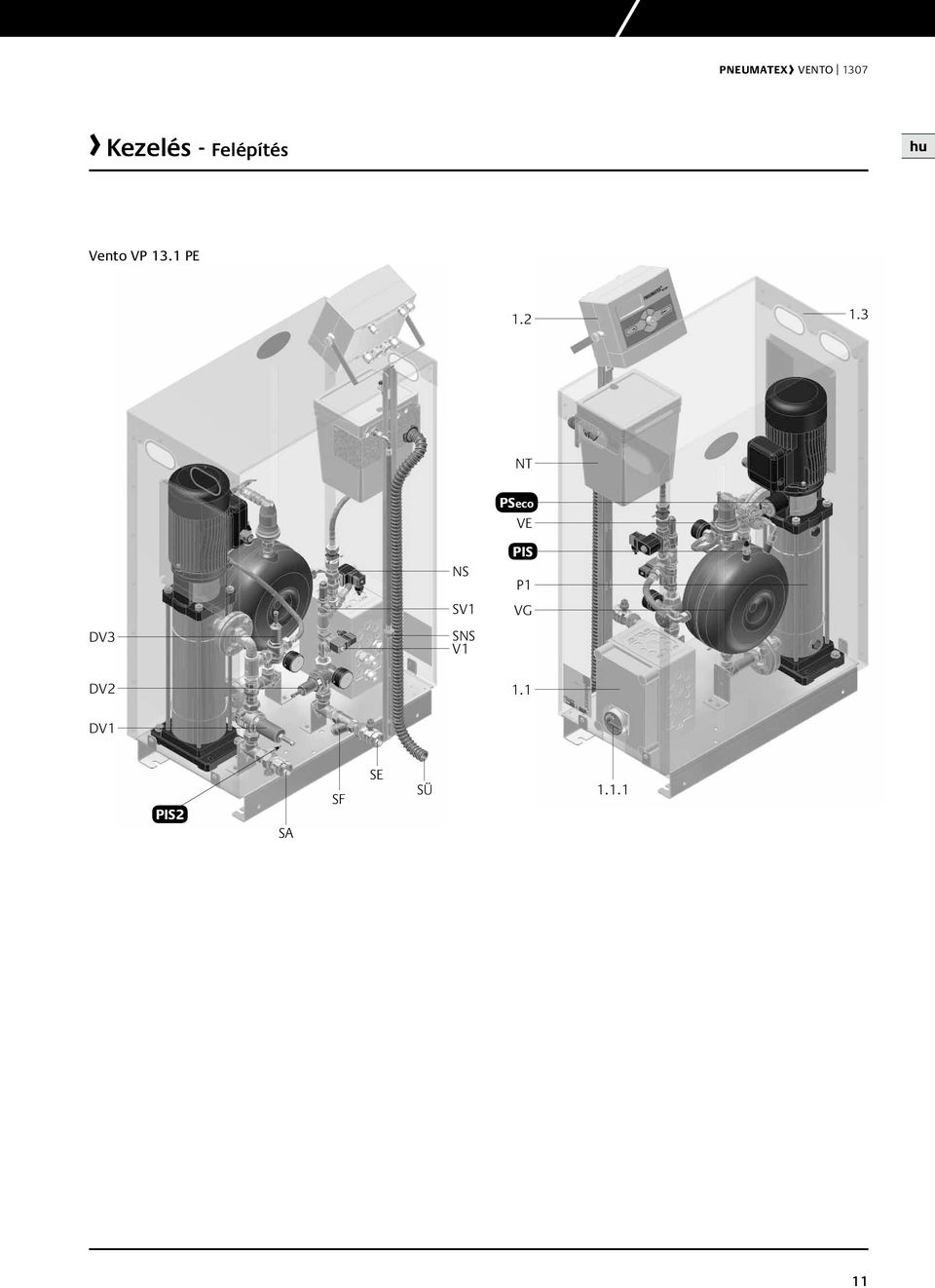

11 PNEUMTEX Vento 307 Kezelés - Felépítés Vento VP 3. PE..3 NT DV3 NS SV SNS V PSeco VE PIS P VG DV. DV PIS S SF SÜ..

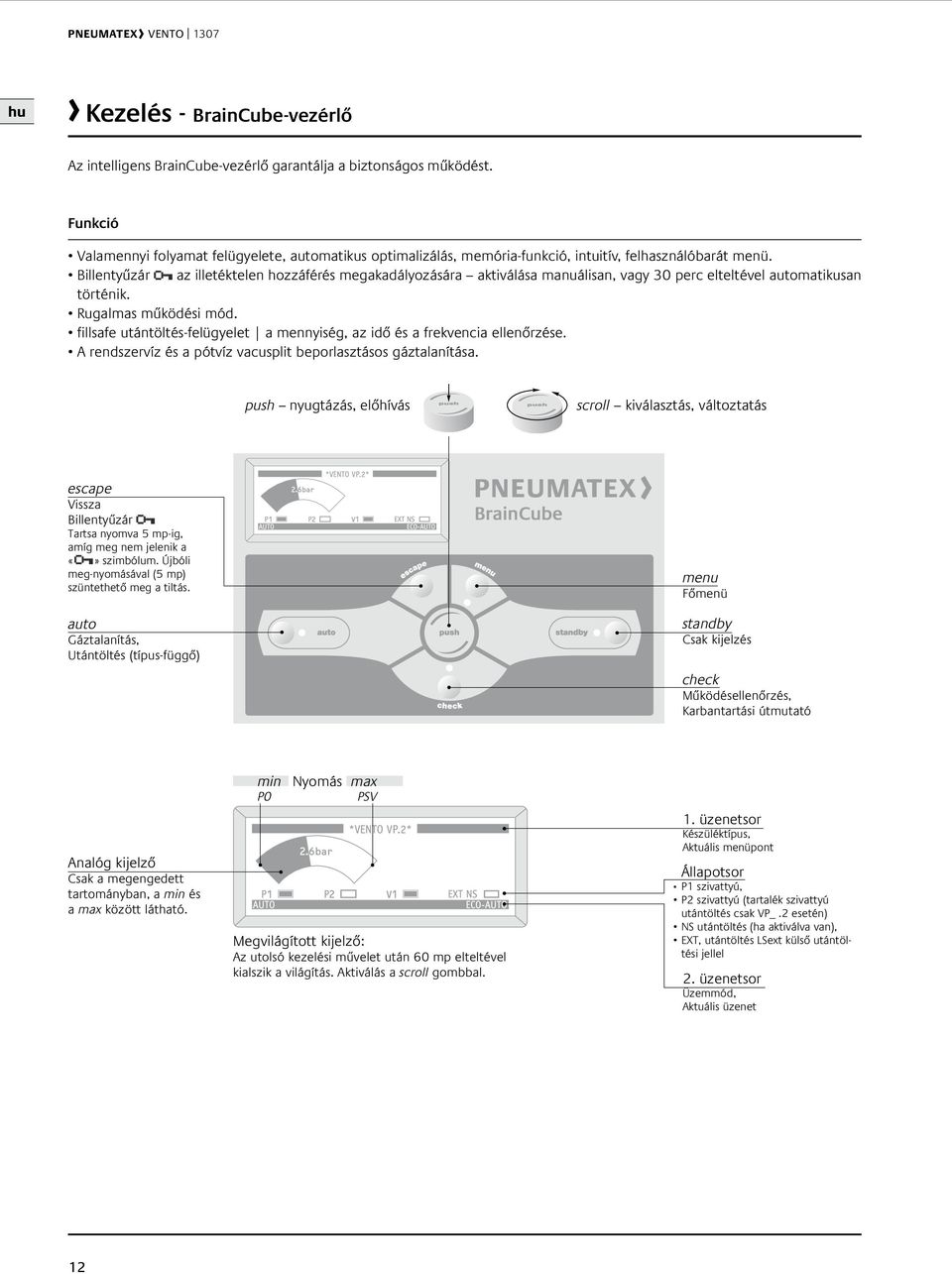

12 PNEUMTEX Vento 307 Kezelés - raincube-vezérlő z intelligens raincube-vezérlő garantálja a biztonságos működést. Funkció Valamennyi folyamat felügyelete, automatikus optimalizálás, memória-funkció, intuitív, felhasználóbarát menü. illentyűzár az illetéktelen hozzáférés megakadályozására aktiválása manuálisan, vagy 30 perc elteltével automatikusan történik. Rugalmas működési mód. fillsafe utántöltés-felügyelet a mennyiség, az idő és a frekvencia ellenőrzése. rendszervíz és a pótvíz vacusplit beporlasztásos gáztalanítása. push nyugtázás, előhívás scroll kiválasztás, változtatás escape Vissza illentyűzár Tartsa nyomva 5 mp-ig, amíg meg nem jelenik a szimbólum. Újbóli meg-nyomásával (5 mp) szüntethető meg a tiltás. auto Gáztalanítás, Utántöltés (típus-függő) menu Főmenü standby Csak kijelzés check Működésellenőrzés, Karbantartási útmutató nalóg kijelző Csak a megengedett tartományban, a min és a max között látható. min Nyomás max P0 PSV Megvilágított kijelző: z utolsó kezelési művelet után 60 mp elteltével kialszik a világítás. ktiválás a scroll gombbal.. üzenetsor Készüléktípus, ktuális menüpont Állapotsor P szivattyú, P szivattyú (tartalék szivattyú utántöltés csak VP_. esetén) NS utántöltés (ha aktiválva van), EXT, utántöltés LSext külső utántöltési jellel. üzenetsor Üzemmód, ktuális üzenet

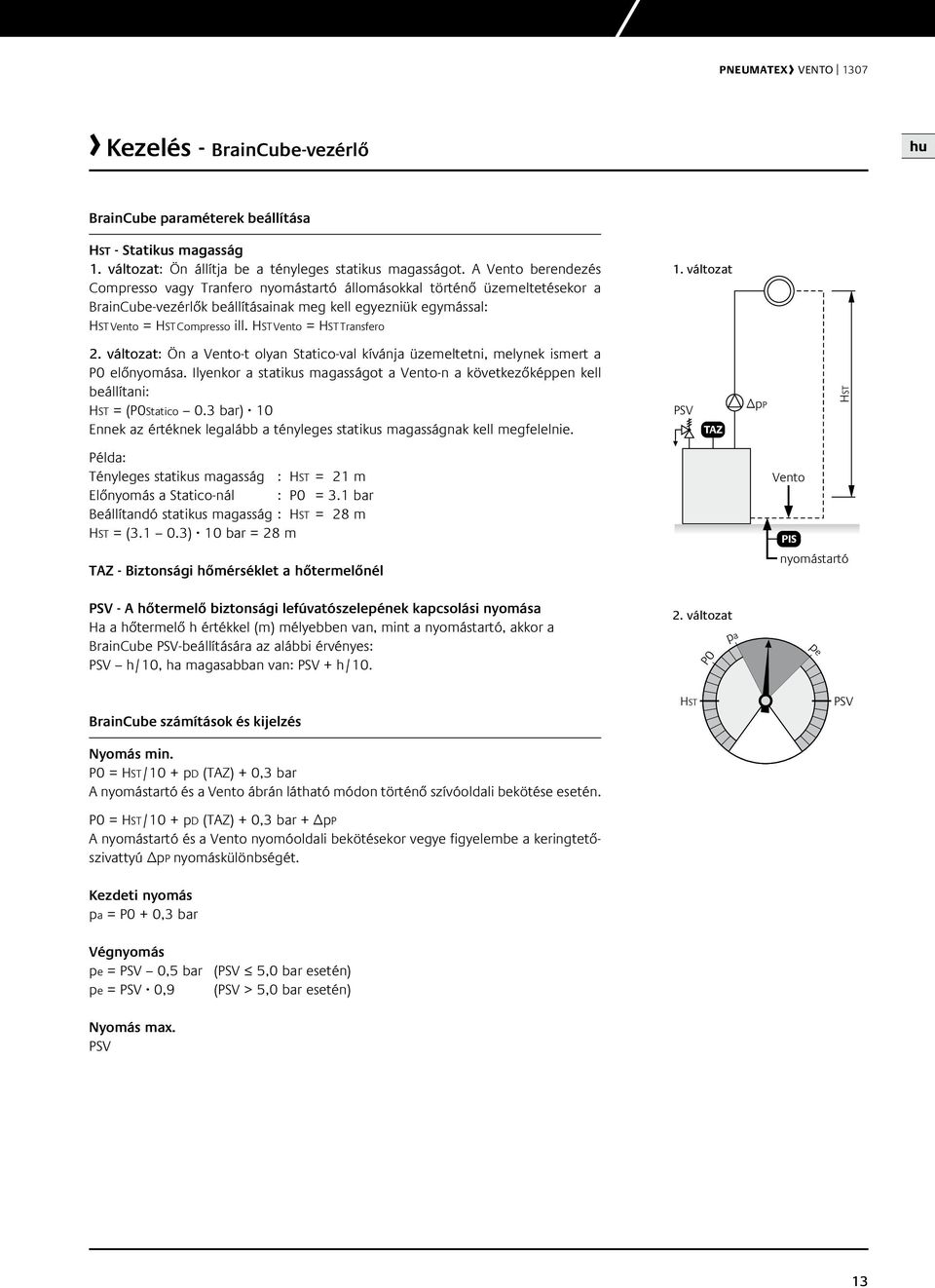

13 PNEUMTEX Vento 307 Kezelés - raincube-vezérlő raincube paraméterek beállítása HST - Statikus magasság. változat: Ön állítja be a tényleges statikus magasságot. Vento berendezés Compresso vagy Tranfero nyomástartó állomásokkal történő üzemeltetésekor a raincube-vezérlők beállításainak meg kell egyezniük egymással: HST Vento = HST Compresso ill. HST Vento = HST Transfero. változat. változat: Ön a Vento-t olyan Statico-val kívánja üzemeltetni, melynek ismert a P0 előnyomása. Ilyenkor a statikus magasságot a Vento-n a következőképpen kell beállítani: HST = (P0Statico 0.3 bar) 0 Ennek az értéknek legalább a tényleges statikus magasságnak kell megfelelnie. PSV TZ pp HST Példa: Tényleges statikus magasság : HST = m Előnyomás a Statico-nál : P0 = 3. bar eállítandó statikus magasság : HST = 8 m HST = (3. 0.3) 0 bar = 8 m TZ - iztonsági hőmérséklet a hőtermelőnél Vento PIS nyomástartó PSV - hőtermelő biztonsági lefúvatószelepének kapcsolási nyomása Ha a hőtermelő h értékkel (m) mélyebben van, mint a nyomástartó, akkor a raincube PSV-beállítására az alábbi érvényes: PSV h/0, ha magasabban van: PSV + h/0.. változat P0 pa pe raincube számítások és kijelzés Nyomás min. P0 = HST/0 + pd (TZ) + 0,3 bar nyomástartó és a Vento ábrán látható módon történő szívóoldali bekötése esetén. P0 = HST/0 + pd (TZ) + 0,3 bar + ΔpP nyomástartó és a Vento nyomóoldali bekötésekor vegye figyelembe a keringtetőszivattyú ΔpP nyomáskülönbségét. HST PSV Kezdeti nyomás pa = P0 + 0,3 bar Végnyomás pe = PSV 0,5 bar (PSV 5,0 bar esetén) pe = PSV 0,9 (PSV > 5,0 bar esetén) Nyomás max. PSV 3

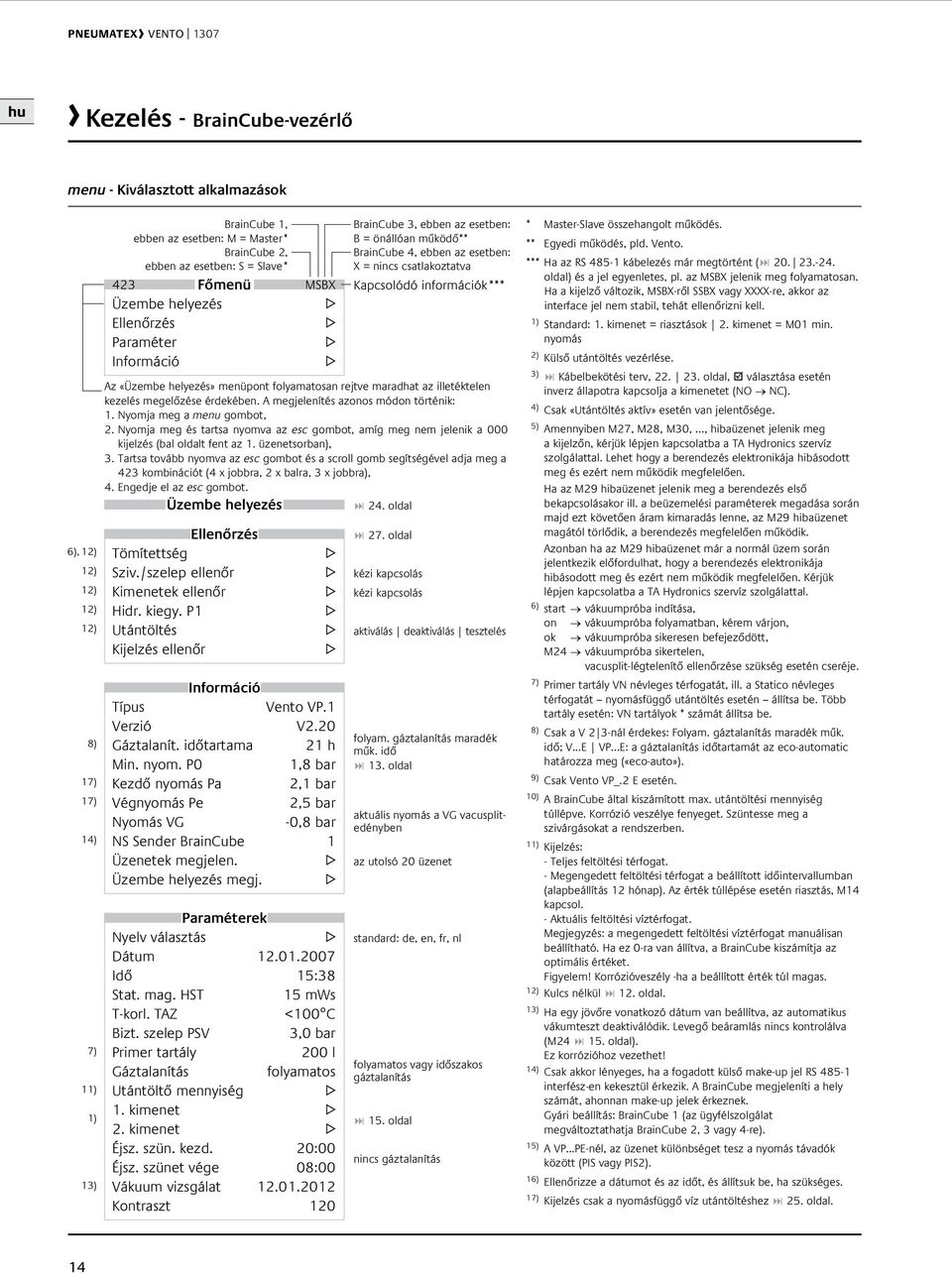

14 PNEUMTEX Vento 307 Kezelés - raincube-vezérlő menu - Kiválasztott alkalmazások 6), ) ) ) ) ) 8) 7) 7) 4) 7) ) ) 3) raincube, ebben az esetben: M = Master* raincube, ebben az esetben: S = Slave* 43 Főmenü MSX Üzembe helyezés Ellenőrzés Paraméter Információ raincube 3, ebben az esetben: = önállóan működő** raincube 4, ebben az esetben: X = nincs csatlakoztatva Kapcsolódó információk *** z «Üzembe helyezés» menüpont folyamatosan rejtve maradhat az illetéktelen kezelés megelőzése érdekében. megjelenítés azonos módon történik:. Nyomja meg a menu gombot,. Nyomja meg és tartsa nyomva az esc gombot, amíg meg nem jelenik a 000 kijelzés (bal oldalt fent az. üzenetsorban), 3. Tartsa tovább nyomva az esc gombot és a scroll gomb segítségével adja meg a 43 kombinációt (4 x jobbra, x balra, 3 x jobbra), 4. Engedje el az esc gombot. Üzembe helyezés : 4. oldal Ellenőrzés Tömítettség Sziv./szelep ellenőr Kimenetek ellenőr Hidr. kiegy. P Utántöltés Kijelzés ellenőr Információ Típus Vento VP. Verzió V.0 Gáztalanít. időtartama h Min. nyom. P0,8 bar Kezdő nyomás Pa, bar Végnyomás Pe,5 bar Nyomás VG -0,8 bar NS Sender raincube Üzenetek megjelen. Üzembe helyezés megj. Paraméterek Nyelv választás Dátum Idő 5:38 Stat. mag. HST 5 mws T-korl. TZ <00 C izt. szelep PSV 3,0 bar Primer tartály 00 l Gáztalanítás folyamatos Utántöltő mennyiség. kimenet. kimenet Éjsz. szün. kezd. 0:00 Éjsz. szünet vége 08:00 Vákuum vizsgálat.0.0 Kontraszt 0 : 7. oldal kézi kapcsolás kézi kapcsolás aktiválás deaktiválás tesztelés folyam. gáztalanítás maradék műk. idő : 3. oldal aktuális nyomás a VG vacusplitedényben az utolsó 0 üzenet standard: de, en, fr, nl folyamatos vagy időszakos gáztalanítás : 5. oldal nincs gáztalanítás * Master-Slave összehangolt működés. ** Egyedi működés, pld. Vento. *** Ha az RS 485- kábelezés már megtörtént (: oldal) és a jel egyenletes, pl. az MSX jelenik meg folyamatosan. Ha a kijelző változik, MSX-ről SSX vagy XXXX-re, akkor az interface jel nem stabil, tehát ellenőrizni kell. ) Standard:. kimenet = riasztások. kimenet = M0 min. nyomás ) Külső utántöltés vezérlése. 3) : Kábelbekötési terv,. 3. oldal, választása esetén inverz állapotra kapcsolja a kimenetet (NO NC). 4) Csak «Utántöltés aktív» esetén van jelentősége. 5) mennyiben M7, M8, M30,..., hibaüzenet jelenik meg a kijelzőn, kérjük lépjen kapcsolatba a T Hydronics szervíz szolgálattal. Lehet hogy a berendezés elektronikája hibásodott meg és ezért nem működik megfelelően. Ha az M9 hibaüzenet jelenik meg a berendezés első bekapcsolásakor ill. a beüzemelési paraméterek megadása során majd ezt követően áram kimaradás lenne, az M9 hibaüzenet magától törlődik, a berendezés megfelelően működik. zonban ha az M9 hibaüzenet már a normál üzem során jelentkezik előfordulhat, hogy a berendezés elektronikája hibásodott meg és ezért nem működik megfelelően. Kérjük lépjen kapcsolatba a T Hydronics szervíz szolgálattal. 6) start vákuumpróba indítása, on vákuumpróba folyamatban, kérem várjon, ok vákuumpróba sikeresen befejeződött, M4 vákuumpróba sikertelen, vacusplit-légtelenítő ellenőrzése szükség esetén cseréje. 7) Primer tartály VN névleges térfogatát, ill. a Statico névleges térfogatát nyomásfüggő utántöltés esetén állítsa be. Több tartály esetén: VN tartályok * számát állítsa be. 8) Csak a V 3-nál érdekes: Folyam. gáztalanítás maradék műk. idő; V...E VP...E: a gáztalanítás időtartamát az eco-automatic határozza meg («eco-auto»). 9) Csak Vento VP_. E esetén. 0) raincube által kiszámított max. utántöltési mennyiség túllépve. Korrózió veszélye fenyeget. Szüntesse meg a szivárgásokat a rendszerben. ) Kijelzés: - Teljes feltöltési térfogat. - Megengedett feltöltési térfogat a beállított időintervallumban (alapbeállítás hónap). z érték túllépése esetén riasztás, M4 kapcsol. - ktuális feltöltési víztérfogat. Megjegyzés: a megengedett feltöltési víztérfogat manuálisan beállítható. Ha ez 0-ra van állítva, a raincube kiszámítja az optimális értéket. Figyelem! Korrózióveszély -ha a beállított érték túl magas. ) Kulcs nélkül :. oldal. 3) Ha egy jövőre vonatkozó dátum van beállítva, az automatikus vákumteszt deaktiválódik. Levegő beáramlás nincs kontrolálva (M4 : 5. oldal). Ez korrózióhoz vezethet! 4) Csak akkor lényeges, ha a fogadott külső make-up jel RS 485- interfész-en kekesztül érkezik. raincube megjeleníti a hely számát, ahonnan make-up jelek érkeznek. Gyári beállítás: raincube (az ügyfélszolgálat megváltoztathatja raincube, 3 vagy 4-re). 5) VP...PE-nél, az üzenet különbséget tesz a nyomás távadók között (PIS vagy PIS). 6) Ellenőrizze a dátumot és az időt, és állítsuk be, ha szükséges. 7) Kijelzés csak a nyomásfüggő víz utántöltéshez : 5. oldal. 4

15 PNEUMTEX Vento 307 Kezelés - raincube-vezérlő ) ) 3) Üzenetek. /. kimenet Riasztások Minden jelentés Felhaszn. által def. Külső utántöltés Inverz kiválasztásakor megtörténik az üzenetek kiadása a kimenetre. 4) 4) 4) 4) 4) 4) 0) 4) 5) 9) 6) 5) Üzenetlista M0 Min. nyomás PIS X X M0 Max. nyomás X M05 Min térfogat LS X X M06 Min térfogat LS X X M07 Ellenő. javasolt X M09 Hidr. kiegy. P/V X M Futási idő FIQ M Szivárgás FIQ X X M3 NS tömítetlen FIQ X X M4 Max. menny. FIQ X M5 Vízmérő FIQ X M6 Nyomásérz. PIS X X M8 Szivattyú P/K X X M9 Szivattyú P/K X X M Feszültségkim. M Standby M4 Vákuum Példa egy testreszabott kiválasztásra raincube-ban definiálva X X X raincube-ban definiálva M7 Internal raincube X X messages z üzenetek gyári beállításai e PIS < P0 PIS PSV 0, bar (Vento... 0) PIS > 9,0 bar (Vento 3 9) PIS PSV 0, bar (Vento 3 9) Hozzáfolyás a leválasztótartályba túl kevés Nincs hozzáfolyás a leválasztótartályba Öblítőnyomás a VG tartályban < 0, bar, pl. mert megtelt az SF szennyfogó. 60 perc * 4 utántöltési igény 0 percen belül az utántöltés lekapcsolása után FIQ fogyasztást mér, bár nincs igény utántöltésre Éves utántöltési mennyiség túllépve FIQ nem mér fogyasztást Hiba pl. kábelszakadás Kioldott biztosító vagy a motorvédelem működésbe lépett Kioldó biztosító vagy a motorvédelem működésbe lépett 8 óránál hosszabb feszültségkiesés 30 perc hosszabb standby napi vákuumvizsgálat szivárgást állapított meg a vákuumtérben (0:0 óra). Levegőbetörés a gáztalanítási ciklus alatt. első hiba Ki PIS > P bar PIS < PSV 0,3 bar (Vento... 0) Nyugtázás (Vento 3 9) PIS < PSV 0, bar (Vento 3 9) Nyugtázás a hiba elhárítása után Nyugtázás a hiba elhárítása után Nyugtázás karbantartás után utomatikus, ha P hidr. kiegyenlítés ellenőrz. sikeres Nyugtázás a hiba elhárítása után Nyugtázás a hiba elhárítása után Nyugtázás a hiba elhárítása után Nyugtázás a hiba elhárítása után Nyugtázás a hiba elhárítása után Nyugtázás a hiba elhárítása után Nyugtázás a hiba elhárítása után Nyugtázás a hiba elhárítása után Nyugtázás auto aktiválása utomatikus, ha a tömítettség ellenőrzése sikeres Nyugtázás Kiválasztva, a kimenet az üzenet megjelenésekor kapcsol. Nincs kiválasztva. X kimenet az üzenet megjelenésekor kapcsol, nem változtatható meg. * z utántöltés lekapcsolási pontját (0% LIS) 60 perc működési idő után sem lehetett elérni. 5

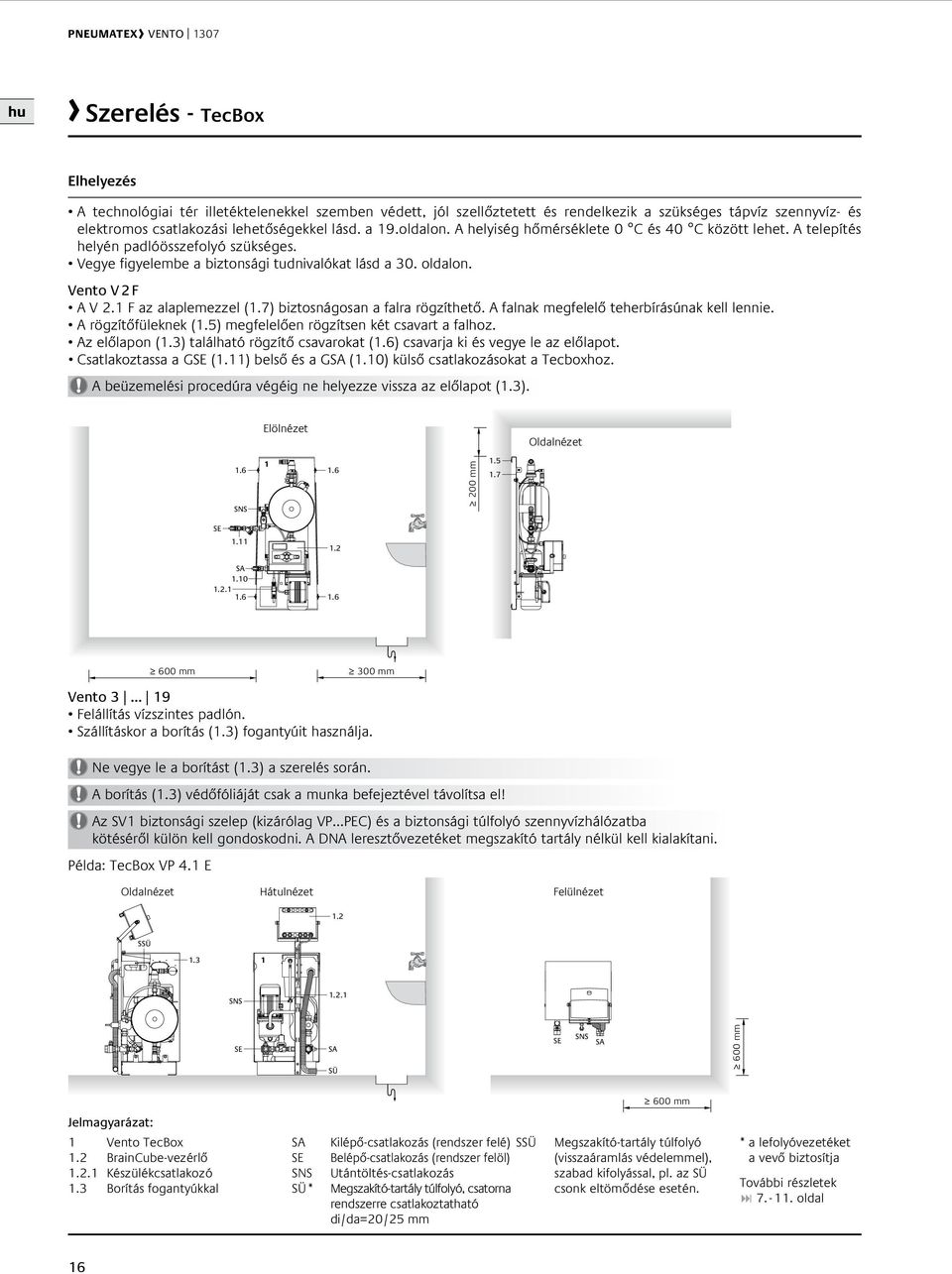

16 PNEUMTEX Vento 307 Szerelés - Tecox Elhelyezés technológiai tér illetéktelenekkel szemben védett, jól szellőztetett és rendelkezik a szükséges tápvíz szennyvíz- és elektromos csatlakozási lehetőségekkel lásd. a 9.oldalon. helyiség hőmérséklete 0 C és 40 C között lehet. telepítés helyén padlóösszefolyó szükséges. Vegye figyelembe a biztonsági tudnivalókat lásd a 30. oldalon. Vento V F V. F az alaplemezzel (.7) biztosnágosan a falra rögzíthető. falnak megfelelő teherbírásúnak kell lennie. rögzítőfüleknek (.5) megfelelően rögzítsen két csavart a falhoz. z előlapon (.3) található rögzítő csavarokat (.6) csavarja ki és vegye le az előlapot. Csatlakoztassa a G (.) belső és a GS (.0) külső csatlakozásokat a Tecboxhoz. beüzemelési procedúra végéig ne helyezze vissza az előlapot (.3). Elölnézet Oldalnézet.6.6 SNS 00 mm S mm 300 mm Vento Felállítás vízszintes padlón. Szállításkor a borítás (.3) fogantyúit használja. Ne vegye le a borítást (.3) a szerelés során. borítás (.3) védőfóliáját csak a munka befejeztével távolítsa el! z SV biztonsági szelep (kizárólag VP...PEC) és a biztonsági túlfolyó szennyvízhálózatba kötéséről külön kell gondoskodni. DN leresztővezetéket megszakító tartály nélkül kell kialakítani. Példa: Tecox VP 4. E Oldalnézet Hátulnézet Felülnézet. SSÜ.3 SNS.. S SÜ SNS S 600 mm 600 mm Jelmagyarázat: Vento Tecox. raincube-vezérlő.. Készülékcsatlakozó.3 orítás fogantyúkkal S SNS SÜ * Kilépő-csatlakozás (rendszer felé) SSÜ elépő-csatlakozás (rendszer felöl) Utántöltés-csatlakozás Megszakító-tartály túlfolyó, csatorna rendszerre csatlakoztatható di/da=0/5 mm Megszakító-tartály túlfolyó (visszaáramlás védelemmel), szabad kifolyással, pl. az SÜ csonk eltömődése esetén. * a lefolyóvezetéket a vevő biztosítja További részletek : oldal 6

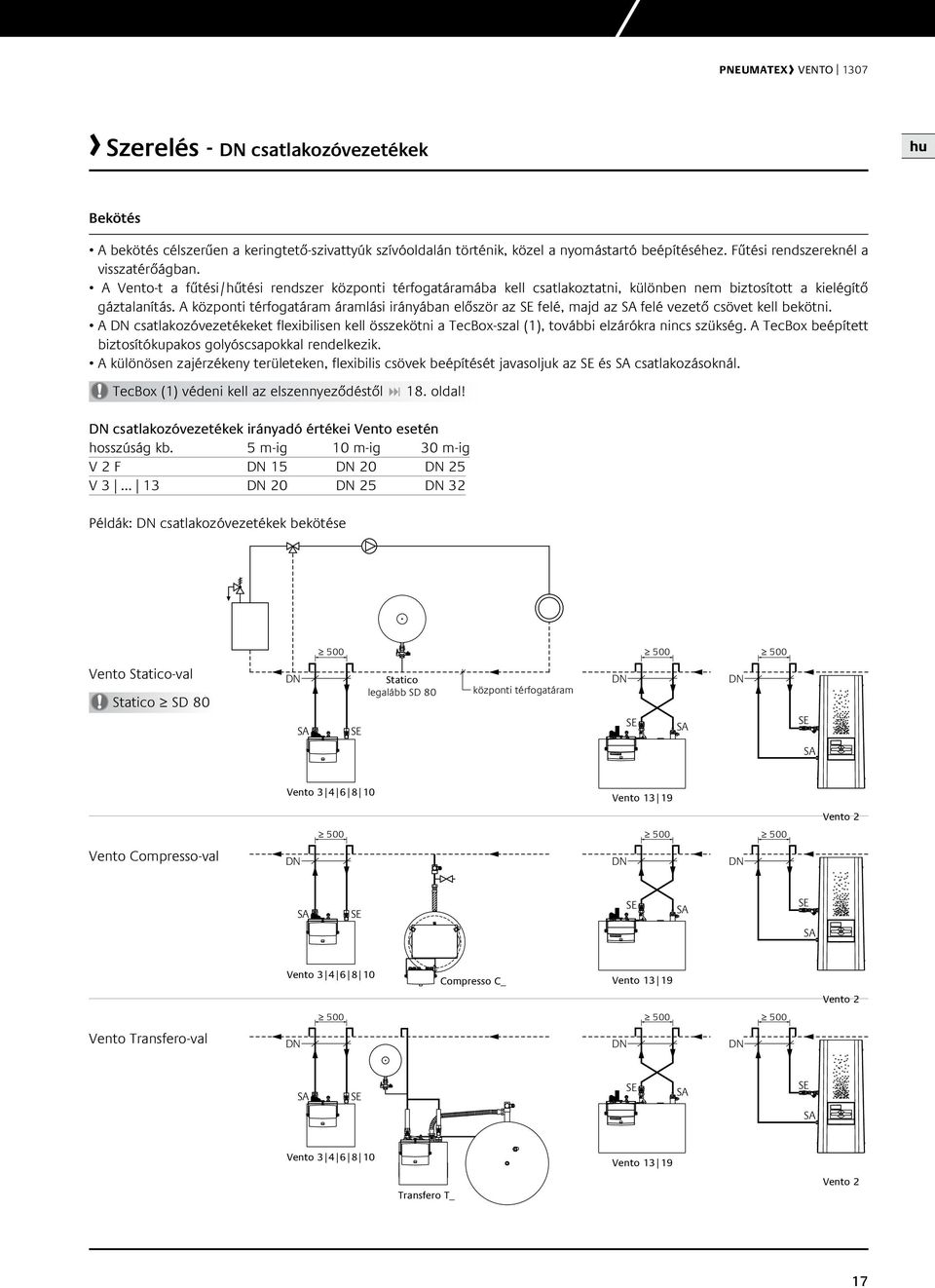

17 PNEUMTEX Vento 307 Szerelés - DN csatlakozóvezetékek ekötés bekötés célszerűen a keringtető-szivattyúk szívóoldalán történik, közel a nyomástartó beépítéséhez. Fűtési rendszereknél a visszatérőágban. Vento-t a fűtési/hűtési rendszer központi térfogatáramába kell csatlakoztatni, különben nem biztosított a kielégítő gáztalanítás. központi térfogatáram áramlási irányában először az felé, majd az S felé vezető csövet kell bekötni. DN csatlakozóvezetékeket flexibilisen kell összekötni a Tecox-szal (), további elzárókra nincs szükség. Tecox beépített biztosítókupakos golyóscsapokkal rendelkezik. különösen zajérzékeny területeken, flexibilis csövek beépítését javasoljuk az és S csatlakozásoknál. Tecox () védeni kell az elszennyeződéstől : 8. oldal! DN csatlakozóvezetékek irányadó értékei Vento esetén hosszúság kb. 5 m-ig 0 m-ig 30 m-ig V F DN 5 DN 0 DN 5 V DN 0 DN 5 DN 3 Példák: DN csatlakozóvezetékek bekötése Vento Statico-val Statico SD 80 DN S Statico legalább SD 80 központi térfogatáram DN S DN S Vento Vento 3 9 Vento Vento Compresso-val DN DN DN S S S Vento Compresso C_ Vento 3 9 Vento Vento Transfero-val DN DN DN S S S Vento Vento 3 9 Transfero T_ Vento 7

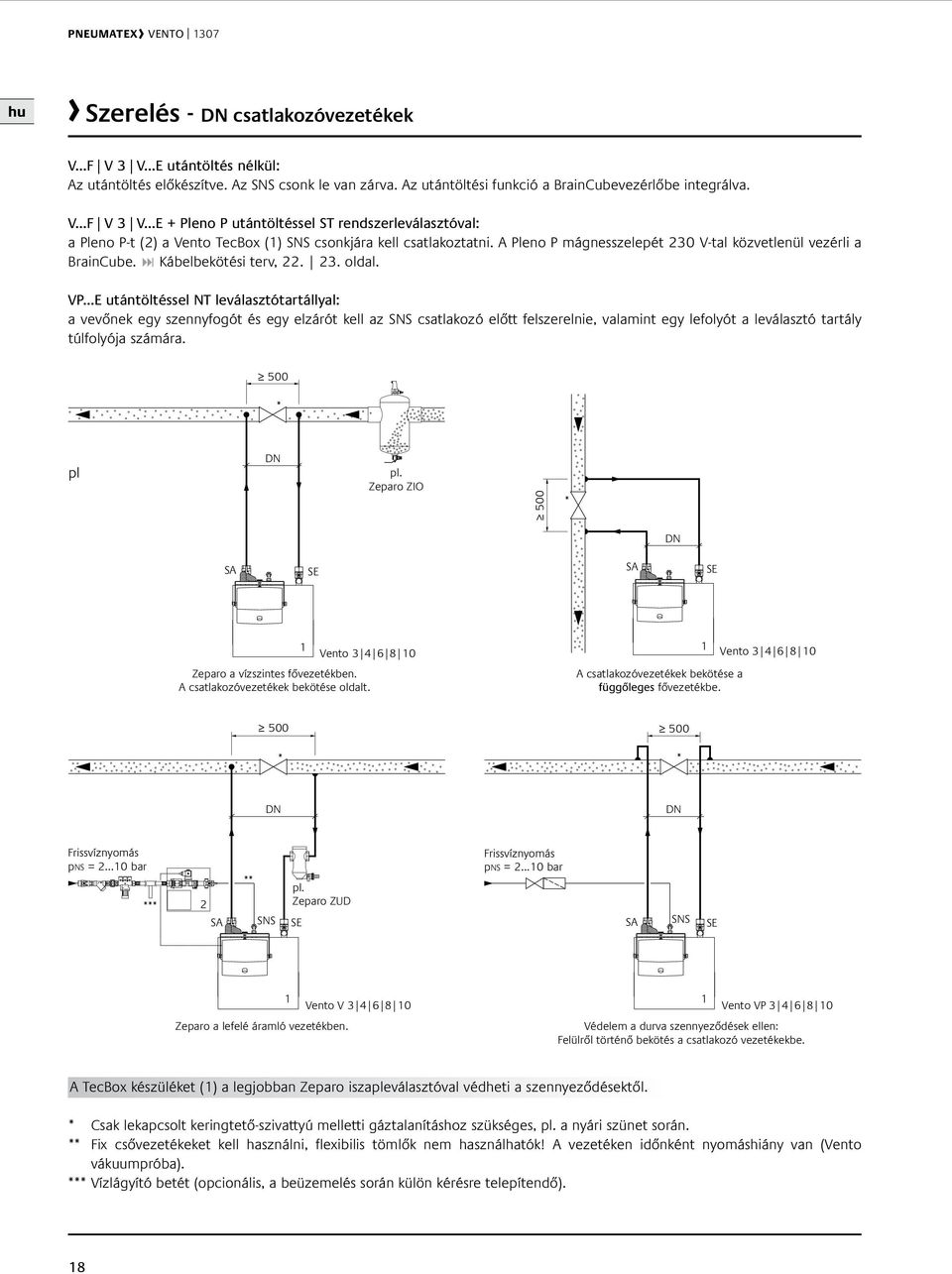

18 PNEUMTEX Vento 307 Szerelés - DN csatlakozóvezetékek V...F V 3 V...E utántöltés nélkül: z utántöltés előkészítve. z SNS csonk le van zárva. z utántöltési funkció a raincubevezérlőbe integrálva. V...F V 3 V...E + Pleno P utántöltéssel ST rendszerleválasztóval: a Pleno P-t () a Vento Tecox () SNS csonkjára kell csatlakoztatni. Pleno P mágnesszelepét 30 V-tal közvetlenül vezérli a raincube. : Kábelbekötési terv,. 3. oldal. VP...E utántöltéssel NT leválasztótartállyal: a vevőnek egy szennyfogót és egy elzárót kell az SNS csatlakozó előtt felszerelnie, valamint egy lefolyót a leválasztó tartály túlfolyója számára. 500 * pl DN pl. Zeparo ZIO 500 * DN S S Zeparo a vízszintes fővezetékben. csatlakozóvezetékek bekötése oldalt. Vento Vento csatlakozóvezetékek bekötése a függőleges fővezetékbe * * DN DN Frissvíznyomás pns =...0 bar *** S ** SNS pl. Zeparo ZUD Frissvíznyomás pns =...0 bar S SNS Zeparo a lefelé áramló vezetékben. Vento V Védelem a durva szennyeződések ellen: Felülről történő bekötés a csatlakozó vezetékekbe. Vento VP Tecox készüléket () a legjobban Zeparo iszapleválasztóval védheti a szennyeződésektől. * Csak lekapcsolt keringtető-szivattyú melletti gáztalanításhoz szükséges, pl. a nyári szünet során. ** Fix csővezetékeket kell használni, flexibilis tömlők nem használhatók! vezetéken időnként nyomáshiány van (Vento vákuumpróba). *** Vízlágyító betét (opcionális, a beüzemelés során külön kérésre telepítendő). 8

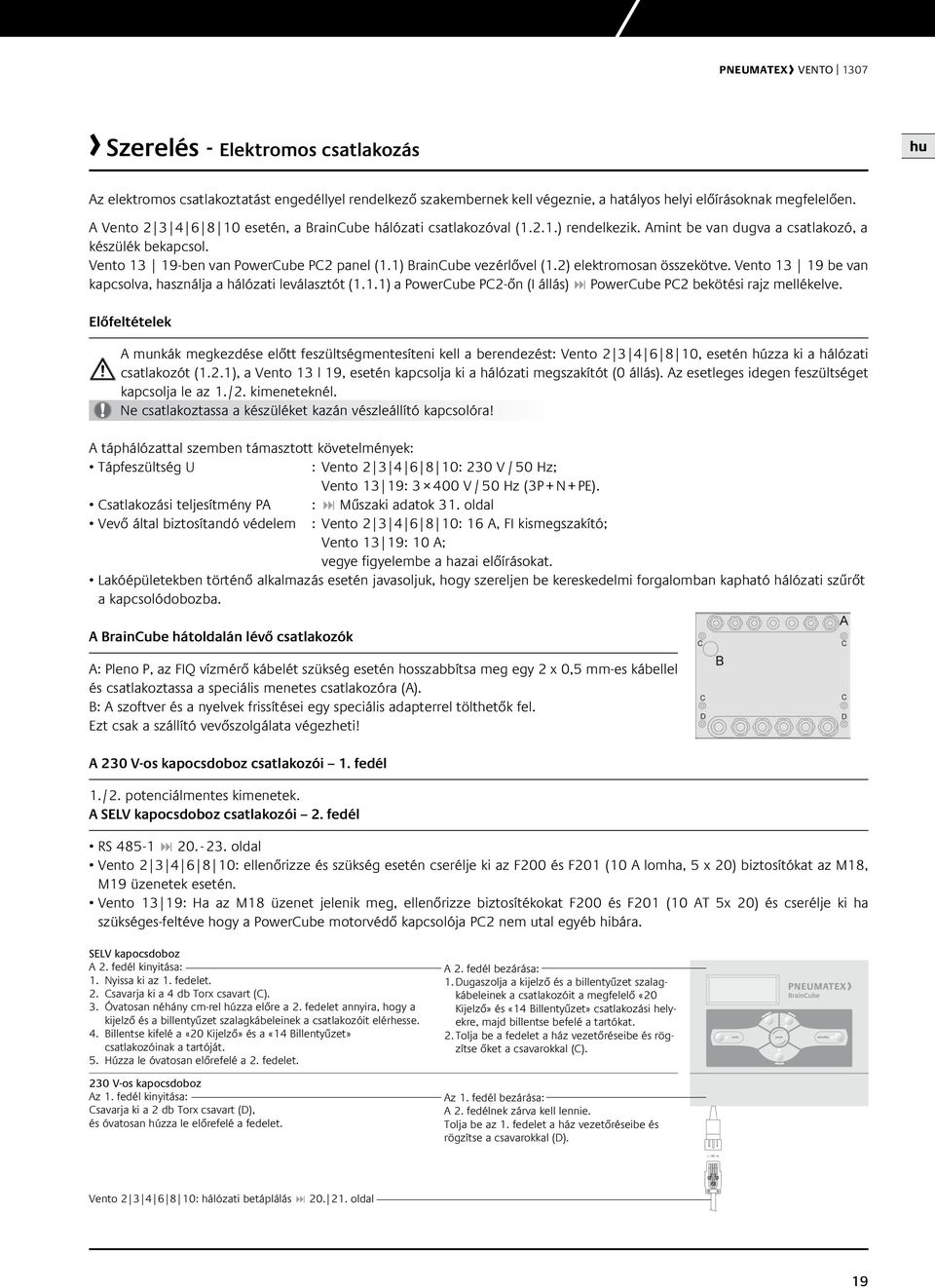

19 PNEUMTEX Vento 307 Szerelés - Elektromos csatlakozás z elektromos csatlakoztatást engedéllyel rendelkező szakembernek kell végeznie, a hatályos helyi előírásoknak megfelelően. Vento esetén, a raincube hálózati csatlakozóval (...) rendelkezik. mint be van dugva a csatlakozó, a készülék bekapcsol. Vento 3 9-ben van PowerCube PC panel (.) raincube vezérlővel (.) elektromosan összekötve. Vento 3 9 be van kapcsolva, használja a hálózati leválasztót (..) a PowerCube PC-őn (I állás) : PowerCube PC bekötési rajz mellékelve. Előfeltételek munkák megkezdése előtt feszültségmentesíteni kell a berendezést: Vento , esetén húzza ki a hálózati csatlakozót (..), a Vento 3 l 9, esetén kapcsolja ki a hálózati megszakítót (0 állás). z esetleges idegen feszültséget kapcsolja le az./. kimeneteknél. Ne csatlakoztassa a készüléket kazán vészleállító kapcsolóra! táphálózattal szemben támasztott követelmények: Tápfeszültség U : Vento : 30 V / 50 Hz; Vento 3 9: V / 50 Hz (3P + N + PE). Csatlakozási teljesítmény P : : Műszaki adatok 3. oldal Vevő által biztosítandó védelem : Vento : 6, FI kismegszakító; Vento 3 9: 0 ; vegye figyelembe a hazai előírásokat. Lakóépületekben történő alkalmazás esetén javasoljuk, hogy szereljen be kereskedelmi forgalomban kapható hálózati szűrőt a kapcsolódobozba. raincube hátoldalán lévő csatlakozók : Pleno P, az FIQ vízmérő kábelét szükség esetén hosszabbítsa meg egy x 0,5 mm-es kábellel és csatlakoztassa a speciális menetes csatlakozóra (). : szoftver és a nyelvek frissítései egy speciális adapterrel tölthetők fel. Ezt csak a szállító vevőszolgálata végezheti! 30 V-os kapocsdoboz csatlakozói. fedél./. potenciálmentes kimenetek. LV kapocsdoboz csatlakozói. fedél RS 485- : oldal Vento : ellenőrizze és szükség esetén cserélje ki az F00 és F0 (0 lomha, 5 x 0) biztosítókat az M8, M9 üzenetek esetén. Vento 3 9: Ha az M8 üzenet jelenik meg, ellenőrizze biztosítékokat F00 és F0 (0 T 5x 0) és cserélje ki ha szükséges-feltéve hogy a PowerCube motorvédő kapcsolója PC nem utal egyéb hibára. LV kapocsdoboz. fedél kinyitása:. Nyissa ki az. fedelet.. Csavarja ki a 4 db Torx csavart (C). 3. Óvatosan néhány cm-rel húzza előre a. fedelet annyira, hogy a kijelző és a billentyűzet szalagkábeleinek a csatlakozóit elérhesse. 4. illentse kifelé a «0 Kijelző» és a «4 illentyűzet» csatlakozóinak a tartóját. 5. Húzza le óvatosan előrefelé a. fedelet. 30 V-os kapocsdoboz z. fedél kinyitása: Csavarja ki a db Torx csavart (D), és óvatosan húzza le előrefelé a fedelet.. fedél bezárása:. Dugaszolja a kijelző és a billentyűzet szalagkábeleinek a csatlakozóit a megfelelő «0 Kijelző» és «4 illentyűzet» csatlakozási helyekre, majd billentse befelé a tartókat.. Tolja be a fedelet a ház vezetőréseibe és rögzítse őket a csavarokkal (C). z. fedél bezárása:. fedélnek zárva kell lennie. Tolja be az. fedelet a ház vezetőréseibe és rögzítse a csavarokkal (D). Vento : hálózati betáplálás : 0.. oldal 9

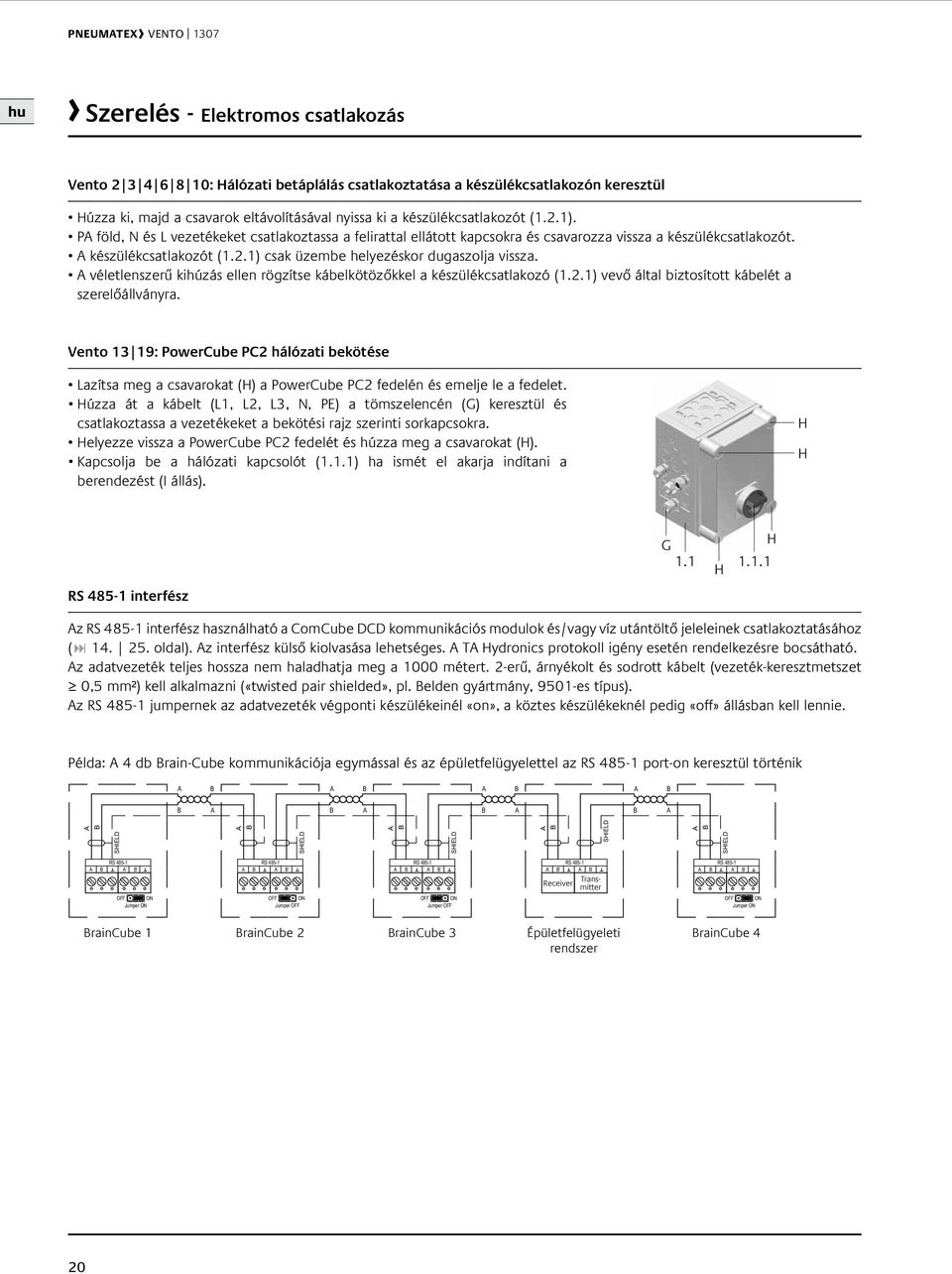

20 PNEUMTEX Vento 307 Szerelés - Elektromos csatlakozás Vento : Hálózati betáplálás csatlakoztatása a készülékcsatlakozón keresztül Húzza ki, majd a csavarok eltávolításával nyissa ki a készülékcsatlakozót (..). P föld, N és L vezetékeket csatlakoztassa a felirattal ellátott kapcsokra és csavarozza vissza a készülékcsatlakozót. készülékcsatlakozót (..) csak üzembe helyezéskor dugaszolja vissza. véletlenszerű kihúzás ellen rögzítse kábelkötözőkkel a készülékcsatlakozó (..) vevő által biztosított kábelét a szerelőállványra. Vento 3 9: PowerCube PC hálózati bekötése Lazítsa meg a csavarokat (H) a PowerCube PC fedelén és emelje le a fedelet. Húzza át a kábelt (L, L, L3, N, PE) a tömszelencén (G) keresztül és csatlakoztassa a vezetékeket a bekötési rajz szerinti sorkapcsokra. Helyezze vissza a PowerCube PC fedelét és húzza meg a csavarokat (H). Kapcsolja be a hálózati kapcsolót (..) ha ismét el akarja indítani a berendezést (I állás). H H G. H H.. RS 485- interfész z RS 485- interfész használható a ComCube DCD kommunikációs modulok és/vagy víz utántöltő jeleleinek csatlakoztatásához (: oldal). z interfész külső kiolvasása lehetséges. T Hydronics protokoll igény esetén rendelkezésre bocsátható. z adatvezeték teljes hossza nem haladhatja meg a 000 métert. -erű, árnyékolt és sodrott kábelt (vezeték-keresztmetszet 0,5 mm²) kell alkalmazni («twisted pair shielded», pl. elden gyártmány, 950-es típus). z RS 485- jumpernek az adatvezeték végponti készülékeinél «on», a köztes készülékeknél pedig «off» állásban kell lennie. Példa: 4 db rain-cube kommunikációja egymással és az épületfelügyelettel az RS 485- port-on keresztül történik SHIELD SHIELD SHIELD SHIELD SHIELD RS 485- RS 485- RS 485- RS 485- RS 485- ` ` ` ` ` ` ` ` Receiver Transmitter ` ` OFF ON OFF ON OFF ON OFF ON Jumper ON Jumper OFF Jumper OFF Jumper ON raincube raincube raincube 3 Épületfelügyeleti rendszer raincube 4 0

21 PNEUMTEX Vento 307 Szerelés - Elektromos csatlakozás ComCube DCD - Opció ComCube DCD modult falra kell felszerelni. Több raincube kapcsolható a ComCube készülékhez az RS 485--ön keresztül ( 0. oldal). Vegye figyelembe az összekötő kábelekre és a jumperekre vonatkozó utasításokat. RS 485- interfész és ComCube Szerelése Működés Példa: datkapcsolat raincube és ComCube DCD készülékkel az RS 485-ön keresztül SHIELD SHIELD SHIELD RS 485- ` ` RS 485- ` ` RS 485- ` ` RS 485- ` ` OFF ON Jumper ON OFF ON Jumper OFF OFF ON Jumper OFF OFF ON Jumper ON raincube ComCube raincube ComCube ComCube DC - Opció ComCube DC modult falra kell felszerelni. PIS érzékelt nyomás a ComCube DC modulon keresztül galvanikusan leválasztva 4-0 m-es jelként bocsátható az épületfelügyeleti rendszer rendelkezésére. PIS és a raincube közötti kábelösszekötést el kell távolítani, és újra kell kábelezni a ComCube DC modullal. PIS - raincube, ill. a PIS - ComCube DC közötti kábelösszekötések teljes hossza külön-külön nem haladhatja meg a 4 métert. -erű, árnyékolt és sodrott kábelt (vezeték-keresztmetszet 0,5 mm²) kell alkalmazni («twisted pair shielded», pl. elden gyártmány, 950-es típus). ComCube Szerelés Működés Példa: elektromos csatlakozás: raincube-vezérlő ComCube DC modullal ComCube DC 0,6 m max. 4,0 m max. 4,0 m Készülékcsatlakozó.. Hálózati betáplálás 3 x,0 mm² (L+N+PE) Nyomásérzékelő Tecox PIS érzékelő raincube nalóg kimenet PIS / 4-0 m 30 V V / 50 Hz * Vezetékvédelem max.0 T min. 0,5 mm árnyékolt Víz utántöltés RS 485- interfészen keresztül z RS 485- interfész segítségével a Vento hálózatba köthető, így megkapja a Transfero és Compresso Tecox-ból a vízutántöltés vezérlő jelét, ami alapján kapcsolja a vízfeltöltést. Kérjük, olvassa el a csatlakozó kábelekre és a jumper beállítására vonatkozó megjegyzéseket ( 0. oldal). Példa: Vento raincube hálózatba kötve Compresso raincube-val SHIELD SHIELD SHIELD RS 485- ` ` RS 485- ` ` RS 485- ` ` RS 485- ` ` OFF ON Jumper ON OFF ON Jumper OFF OFF ON Jumper OFF OFF ON Jumper ON raincube Compresso raincube Vento raincube 3 Vento raincube 4 Compresso

22 PNEUMTEX Vento 307 Szerelés - Kábelbekötési terv raincube Vento Szürkén ábrázolt csatlakozások = T Hydronics által szállított részek eco-automatic (V 3 nál nincs) FUNKCIÓ NÉLKÜL FUNKCIÓ NÉLKÜL p br bl DE D DE E DE F IN IN IN Diagnosztikacsatlakozó POT POT NO C NC NO C. kimenet max.. kimenet max. Hozzárendelés a menu - Paraméter szerint FUNKCIÓ NÉLKÜL LIS IN + 5). interfész ` ` SHIELD SHIELD RS 485- ` ` OFF ON Jumper RS illentyûzet Csak előírt biztosítókat alkalmazzon! Vezetékvédelem a vevõ által FUNKCIÓ NÉLKÜL P/K L` N MV N L` N gegn bl br gegn bl M ~ FUNKCIÓ NÉLKÜL 3) Szivattyú P NINCS EÜLTETVE br Utántöltõ NS VP...E-vel együtt Pleno P vevõ által 3) ) ) 4) Nyomásérzékelõ PIS Külsõ utántöltési jel LSext Vízhiánykapcsoló LS/ Leválasztótartály Kontaktvízmérő FIQ P + OUT ws br ws br br PIS IN + DE DE C IN IN DE IN 0 Kijelzõ iztosíték F00 0 lomha/típus: 5 x 0. szivattyú iztosíték F0 0 lomha/típus: 5 x 0 3). szivattyú lsó házfedél MV UE L` N P/K L` N NETZ L N gegn bl br gegn bl br PE N L FUNKCIÓ NÉLKÜL M ~ Készülékcsatlakozó.. Túlfolyószelep V Szivattyú P Hálózati betáplálás 3,5 mm². fedél LV kapocsdobozv. fedél 30 V-os kapocsdoboz ) VP...E-vel együtt; vevő által biztosított Pleno P esetén a készülékház hátfalán lévő csatlakozón keresztül ) Utántöltés : 5. oldal 3) Csak Vento VP_. E esetén. 4) ComCube-bal távkijelzésre használható : oldal 5) RS 485- interfész : 0.. oldal

23 PNEUMTEX Vento 307 Szerelés - Kábelbekötési terv raincube Vento 3 9 Szürkén ábrázolt csatlakozások = T Hydronics által szállított részek eco-automatic FUNKCIÓ NÉLKÜL 5) sw sw br DED DEE DEF IN IN IN Diagnosztikacsatlakozó POT POT NO C NC NO C p. kimenet max.. kimenet max. bl. interfész P + SHIELD ` ` SHIELD OUT NINCS EÜLTETVE br ws LIS IN + RS 485- ` ` OFF ON Csak előírt biztosítókat alkalmazzon! MVN L` N br bl gegn ) ) 4) Nyomásérzékelõ PIS Külsõ utántöltési jel LSext P + OUT FUNKCIÓ NÉLKÜL ws br br PIS DE DEC IN IN DE IN + IN iztosíték F00 0 lomha/típus: 5 x 0. szivattyú iztosíték F0 0 lomha/típus: 5 x 0. szivattyú funkció nélkül lower cover MVUE L` N P/K L` N NETZ L N sw sw gegn bl br PE N L Kontaktvízmérő FIQ Vezetékvédelem a vevõ által 0Q5. 0Q5. Hozzárendelés a menu - Paraméter szerint 4) Nyomásérzékelõ PIS 5) Jumper RS illentyûzet NINCS EÜLTETVE Utántöltõ NS 0 Kijelzõ NINCS EÜLTETVE 5) 5) K4 0Q5 4.3 X00 PE 0F N 0F Szivattyú P Túlfolyószelep V Hálózati betáplálás. fedél LV kapocsdoboz. fedél 30 V-os kapocsdoboz ) Utántöltés : 5. oldal 4) ComCube-bal távkijelzésre használható : oldal 5) PowerCube PC-terminálok : PC kapcsolási rajz szerint. 6) RS 485- interfész : 0.. oldal 3

24 PNEUMTEX Vento 307 Üzembe helyezés Javasoljuk, hogy az üzembe helyezést a gyártó szakembereivel végeztesse el. z üzembe helyezési szolgáltatásokat külön meg kell rendelni, annak költségei megegyezés szerint. szolgáltatás terjedelme megfelel a jelen fejezetben leírtaknak. Előfeltételek «Szerelés» c. fejezetben ismertetett feladatok befejeződtek. z elektromos áramellátás biztosítva van. csatlakoztatott fogyasztói rendszer üzemkész, fel van töltve vízzel és légtelenítve van. nyomástartó (pl. Statico, Compresso, Transfero) üzemel. Ha a vízutántöltés jel, az RS 485- interfész-en keresztül érkezik, az adatforráshoz - Transfero, Compresso - tartozó raincubeot párzamos működésre kell programozni (: 6. oldal). DN csatlakozóvezetékeket (: oldal) előbb át kell öblíteni. z SF szennyfogót a Vento-ban (: 7.. oldal), valamint a Zeparo-ban (: 8. oldal) vagy a vevő által biztosított szennyfogókat a DN csatlakozóvezetékekben meg kell tisztítani. Vento V...F készülék előlapját (.3) a beüzemelés során el kell távolítani. raincube intuitív, felhasználóbarát Minden üzembe helyezési lépés és művelet ismertetése megtalálható a raincube útmutatójában. Kérjük, kövesse ezt az útmutatót. következőkben közölt tudnivalók lényegében kiegészítő jellegűek. raincube bekapcsolása Csatlakoztassa a hálózati csatlakozót (..), vagy kapcsolja be a hálózati főkapcsolót (..) (I állás). raincube készen áll az üzembe helyezésre. z első üzembe helyezésnél «Üdvözlet» köszöntéssel jelentkezik be a vezérlő (kezelői művelet nélkül eltelt 4 perc után automatikusan átvált kijelzési funkciójú standby üzemmódra) a továbbiakban már az üzembe helyezés menüvel lehet dolgozni. «Üdvözlet» az első üzembe helyezésnél Üdvözlet Üzembe helyezés Felszerelés ellenő. erendezésparaméter Szivattyú IN Hidr. kiegy. P Állítsa be a nyelvet, a dátumot és a pontos időt; Standard nyelvek: de, en, fr, nl, további nyelvek külön kérésre. Ellenőrizze az installációt. Állítsa be a kívánt paramétereket. : raincube oldal raincube kiszámítja a P0 minimális nyomást a berendezés számára és az ebből eredő kapcsolási pontokat a Tecox számára. Megtörténik a biztonsági lefúvatószelep PSV megszólalási nyomásának vizsgálata. Állítsa be a raincube által megadott min. P0 előnyomást a Statico-n, ill. a hőtermelőknél lévő Statico-kon P0.. P szivattyú automatikusan légtelenítésre kerül. P szivattyút (tartalék szivattyú utántöltéshez, csak VP_. E esetén) manuálisan az EV légtelenítő szeleppel : a oldal szerint kell légteleníteni. szivattyú- és az áramlási teljesítményt úgy kell kiegyenlíteni, hogy a szükséges öblítőnyomás álljon be. DV szabályozó szelepen és a Vento 3 9-ben elhelyezett nyomásszabályzó szelepeken (DV és DV3) történik a beállítás. Nem kielégítő szabályozás esetén a raincube újbóli beszabályozást jelez.. 4

25 PNEUMTEX Vento 307 Üzembe helyezés Üzembe helyezés Utántöltés IN befejezése standby vagy auto ktiválás / víz utántöltés kikapcsolása, válassza ki a víz utántöltés megfelelő állását. Víz utántöltés automatikusan ellenőrzött. Lehetséges beállítások: C D utomatikus víz utántöltés þ þ þ Külső utántöltés vezérlés þ þ RS 485- keresztül þ beállítás: utomatikus víz utántöltés kikapcsolva. beállítás: utomatikus víz utántöltés be van kapcsolva, az integrált PIS nyomástávadó (Vento ) vagy PIS nyomástávadó (Vento 3 9) meghatározza a kapcsolási pontokat. C beállítás: utomatikus víz utántöltés be van kapcsolva, külső töltő jel LSext :. 3. oldal) határozza meg a kapcsolási pontokat. D beállítás: utomatikus víz utántöltés be van kapcsolva, a külső jel LSext, RS 485- interfészen keresztül : oldal) határozza meg a kapcsolási pontokat. kijelző felső üzenetsorában a hálózati információk folyamatosan megjelenek, például MSX (: 4. oldal). Csak az összes üzembe helyezési lépés befejezése és jóváhagyása után kezdhető meg a berendezés üzemeltetése. standby: Ezt a lehetőséget akkor válassza, ha a Vento üzemeltetése még nem kezdődik meg, de a kijelzőfunkciót már aktiválni kell. auto: Ezt a lehetőséget akkor válassza, ha az üzembe helyezés összes feltétele teljesült, és meg szeretné kezdeni a Vento üzemeltetését. V 3-on, az eco-interval (gazdaságos) működés elindul. V...E VP...E berendezéseken, az eco-automatic működés aktív. V 3 típusnál a menu - Paraméter az időszakos gáztalanításról át lehet kapcsolni folyamatos gáztalanításra. z auto üzem indítása után vegye figyelembe: illentyűzár aktiválása manuálisan, vagy 30 perc elteltével automatikusan történik. :. oldal z auto üzem indításával az analóg nyomáskijelzőnek láthatónak kell lennie a kijelzőn. Csak amin (P0) és amax (PSV) közötti tartomány jelenik meg. : 3. oldal z üzembe helyezés ezzel befejeződött. Vento automatikusan működik. «start-up» (elindítás) menü folyamatosan rejtve maradhat, az illetéktelen ill. szakszerűtlen kezelés megelőzésének érdekében. : 4. oldal z első indítás után, érdemes a szűrőt SF (: oldal) és ha telepítve van a Zeparo-t (: 8. oldal), ellenőrizni és szükség szerint tisztítani. Ezt ismételjük meg egy héttel később és legalább évente egyszer -az általános karbantartási munkák folyamán. 5

26 PNEUMTEX Vento 307 Üzembe helyezés raincube-vezérlő ComCube DCD modullal - Opció Legfeljebb négy raincube-vezérlő üzemeltethető egy vagy több ComCube DCD kommunikációs modullal. kábelezési munkák mellett (: elektromos csatlakoztatás 0.. oldal) ehhez a következő paraméterek beállítása szükséges a raincube vezérlőn: Nyissa meg a *ComCube* menüt: nyomja meg a menü gombot, majd egyszerre nyomja meg az esc + push gombokat. Végezze el a következő beállításokat a *ComCube* menüben: ComCube raincube off kiválasztott raincube számának kijelzése ComCube push raincube engedélyezése a ComCube DCD üzeméhez scroll raincube raincube raincube 3 raincube 4 ack } push push : 4. oldal menü megjelenítés kapcsolódó információ : ComCube Szerelés Működés Szabad raincube szám kiválasztása. már foglalt raincube számok nem jelennek meg a kiválasztási listában. Kilépés a *ComCube* menüből raincube-vezérlő ComCube DC modullal opció PIS érzékelt nyomás a ComCube DC készüléken keresztül galvanikusan leválasztva 4-0 m-es jelként bocsátható az épületfelügyeleti rendszer rendelkezésére (: elektromos csatlakozás 0.. oldal). Nem kell beállítani paramétereket a raincube készüléken. PIS 4-0 m-es jelének beállítása a vevő által történik. PIS nyomásérzékelő Méréstartomány Jel Vento (minden típus) - 0 bar 4 0 m : ComCube Szerelés Működés Víz utántöltés RS 485- interfészen keresztül Vento, az RS 485- interfész segítségével hálózatba köthető, így a Transfero és Compresso Tecoxa által kiadott vezérlő jel alapján működik a víz utántöltése. kábelezési munkák (: elektromos kapcsolási rajz 0.. oldal) mellett, a következő paraméterek beállítását kell elvégezni a vezérlő raincube-on (Compresso-nál, Transferonál): Nyissa meg a *ComCube* menüt: nyomja meg a menu gombot, majd egyszerre nyomja meg az esc + push gombokat. Végezze el a következő beállításokat a *ComCube* menüben: scroll ComCube raincube off kiválasztott raincube számának kijelzése ComCube push raincube engedélyezése az együttműködő üzemhez raincube raincube raincube 3 raincube 4 ack } push push Szabad raincube szám kiválasztása. kiválasztott raincube azonosító számának meg kell egyeznie a menüben lévő «NS Sender raincube»-val - Információk a Venton (: 4. oldal). Kilépés a *ComCube* menüből : 4. oldal menü megjelenítés kapcsolódó információ 6

27 PNEUMTEX Vento 307 Működés - Üzemmódok lapvető tudnivalók Vento készülékek szinte karbantartásmentesen működnek. működést a raincube (:. 3. oldal) vezérli és felügyeli. z üzemállapotokat és a normál üzemtől való eltéréseket kijelzi a vezérlő és szükség esetén ezeket digitális kimeneteken keresztül, vagy ComCube kommunikációs modul segítségével továbbítani lehet a központi felügyeleti rendszerhez. Működés szempontjából az auto és a standby üzemmódok különböztethetők meg. Munkavédelmi szempontból a Vento mindkét üzemmódban, üzemben lévőnek tekintendő. z elektromos berendezésen végzett munkáknál üzemen kívül kell helyezni a Vento készüléket. Húzza ki az elektromos csatlakozó dugót (..) vagy kapcsolja ki a főkapcsolót (..) a Vento 3 9-nél (0 állás). Feszültségmentesítse a raincube-vezérlőt. Figyelem: POT POT kimenetek : kábelbekötési terv,. 3. oldal. auto sikeres üzembe helyezés után a Vento egész évben auto üzemmódban maradhat. Ha ki van kapcsolva a csatlakoztatott fogyasztóberendezés keringtető-szivattyúja, figyelembe kell venni a 8. oldalon olvasható utasítást. z auto üzemmódban valamennyi funkció végrehajtása és felügyelete automatikusan történik. standby Ez az üzemmód elsősorban karbantartási munkákhoz alkalmas. standby üzemmód manuálisan állítható be. gáztalanítás és az utántöltés ilyenkor nem működik és a hibaüzenetek kijelzése, vagy regisztrálása sem történik meg. VG vákuum tartály nyomásának megjelenítése a Vento kijelzőjén (:. oldal) standby üzemmódban is működik. menu főmenüből a Vento valamennyi funkciója kiválasztható, ellenőrizhető és módosítható. check (ellenőrzés) Javasoljuk, hogy minden évben végezzen megelőző karbantartást és működésellenőrzést. szállító szakemberei ezekhez a szolgáltatásokhoz költségtérítés ellenében rendelkezésére állnak. speciális check (ellenőrzés) menüben valamennyi lényeges feladat összeállítása és leírása megtalálható. részletekről a raincube-vezérlővel folytatott közvetlen párbeszédben tájékozódhat. uto üzemmód deaktiválódik a check menüben, amint a teszt elindult. zok az üzenetek, amelyek a működésellenőrzések során jelentkeznek, eltárolásra kerülnek az üzenetlistában. karbantartási utasításokon kívül, a következő műveleteket ill. ellenőrzéseket kell elvégezni: iztonsági szelep Tecox és Vento 3 9 biztonsági szelep SV szellőzőnyílása (: 0.. oldal). Ennek a szelepnek kell lefúvatni. Kérjük, kövesse a helyi előírásokat és a beépítésre vonatkozó karbantartási utasításokat! karbantartási munkák befejezése után ismét aktiválni kell az auto üzemmódot. 7

28 PNEUMTEX Vento 307 Működés - Üzenetek Üzenetek kijelzése, nyugtázása beállított és a raincube által kiszámított paraméterektől való eltérések, valamint az üzemeltetésre vonatkozó megjegyzések is a kijelző alsó sorában kódolva láthatók. Ha egy aktuális üzenet látható, a push gomb megnyomásával lehet közvetlenül az üzenetlistához eljutni. 5) 4) 3) ) ) 6) ) Nyomáskapcsoló PSeco aktiválva. Gázszivárgás regisztrálható. ) lcsony vízszint védelem LS aktiválva (csak VP.). : M05, M06 5. oldalpage 5 3) Külső vízfeltöltés LSext jelzés regisztrá. 4) illentyűzár aktiválva. :. oldal 5) Éjszakai üzemszünet aktiválva. : 4. oldal 6) LED villog üzenetek ese push gomb megnyomásával lépjen be az üzenetlistába. push z utolsó 0 üzenet látható a kijelzőn. z üzenetlistát az menu - Információ is előhívhatja. scroll elfordításával válassza ki az üzeneteket. scroll push gomb megnyomásával hívja elő a súgószöveget, és ha szükséges, nyugtázza azt a push gombbal. Üzenetek műszaki hibák esetén Különösen az M5-M9 jelű műszaki hibák esetén, tekintse meg a kábelbekötési tervet :. 3. oldal. Helyesen van csatlakoztatva az összes készülék? Rendben vannak a biztosítékok? Műszaki hibák esetén bizonyos funkciók reteszelődhetnek. nyugtázás a műszaki hiba elhárítása után automatikusan megtörténik, vagy Ön felszólítást kap az üzenet nyugtázására. Minden műszaki hibát szüntessen meg, mivel összefüggések nem zárhatók ki.. Ha nem sikerül visszaállítani a teljes működőképességet, kérjük, forduljon a szállítóhoz. 8

29 PNEUMTEX Vento 307 Működés - Felülvizsgálat berendezés üzembe helyezés előtti átvételi vizsgálatára és ismétlődő felülvizsgálatára nem vonatkoznak egységes nemzetközi szabályozások. Kérjük, vegye figyelembe a berendezésre vonatkozó helyi rendelkezéseket. Működés - Szétszerelés vizsgálat vagy a szétszerelés előtt a Vento Tecox-készüléknek nyomásmentes és lehűlt állapotban kell lennie. Óvatosan kezelje a légtelenítőket és az ürítőket. víz nyomás alatt áll!. Kapcsolja a Vento-t készenléti (standby) üzemmódba.. Áramtalanítsa a Vento Tecox-ot:húzza ki a hálózati csatlakozót (..) vagy kapcsolja le a főkapcsolót (..). Áramtalanítsa a raincube-t. Fontos: minden külső áramforrást kapcsoljon le a kimenetekről POT POT (: kábelbekötési terv. 3. oldal). 3. Válassza le a Vento Tecox-ot a berendezésről: zárja el a Tecox, S csatlakozóinál lévő sapkás elzárócsapokat, valamint a vevő által felszerelt SNS elzárószervet. 9

30 PNEUMTEX Vento 307 iztonság lkalmazás Vento moduláris felépítésű, nyomásváltozáson alapuló gáztalanító berendezés zárt fűtő-, szolár- és hűtővíz rendszerekhez. leírtaktól eltérő alkalmazás esetén egyeztessen a gyártóval. megfelelőségi nyilatkozat, amely tanúsítja az EU-irányelvek betartását, mellékelve. Vegye figyelembe a helyi rendelkezéseket. z útmutató követése szerelést, az üzemeltetést, a karbantartást és a szétszerelést a jelen útmutató szerint, és a technika követelményeinek megfelelően kell végezni. mennyiben nem érthetők egyes részek, forduljon a szállítóhoz. z üzembe helyezés előtt szükséges felülvizsgálatokat és az ismétlődő felülvizsgálatokat a hazai előírások szerint kell elvégezni. nyomás alatt álló alkatrészek szétszerelése előtt nyomásmentesíteni kell a Tecox készüléket. Személyzet szerelő- és a kezelőszemélyzetnek megfelelő szakmai ismeretekkel kell rendelkeznie és a feladatra ki kell képezni őket. eépítési hely felállítási helyre csak a betanított szakszemélyzetnek szabad belépnie. padlózatnak statikai szempontból meg kell felelnie az üzemi és szerelési körülményeknek. z elektromos, tápvíz és lefolyó-csatlakozásoknak meg kell felelniük a készülék követelményeinek. helyiségnek szellőztetéssel kell rendelkeznie. telepítés helyén padlóösszefolyó szükséges. helyi tűzvédelmi előírásokat be kell tartani. készülékek minősége z alkalmazott anyagoknak meg kell felelniük az aktuális előírásoknak, és sérülésmentesnek kell lenniük, különösen a nyomás alatt álló alkatrészek. Hegesztési munkák nem végezhetők a nyomás alatt álló alkatrészeknél. z elektromos kapcsolás módosítása nem megengedett. Kizárólag a gyártó eredeti alkatrészei alkalmazhatók. paraméterek betartása gyártó, a gyártási év, a gyári szám, valamint a műszaki adatok a Tecox készüléken és a tágulási tartályokon található típustáblákról olvashatók le. berendezésben uralkodó hőmérséklet és nyomás értéke nem lépheti túl a megadott megengedett minimális és maximális határértékeket. Érintésvédelem Túl magas hőmérsékletekkel szemben. Vigyázat! Tecox borítása alatt, üzemszerűen magas hőmérséklet fordulhat elő. Érintésvédelem az EN 6059 szabvány szerint, a típustábláról leolvasható IP kódnak megfelelően. Vízminőség Vento zárt fűtő-, szolár- és hűtőberendezésekben, nem agresszív és nem mérgező vizzel történő alkalmazáshoz lett kifejlesztve. teljes berendezést úgy kell kialakítani és üzemeltetni, hogy minimális legyen az oxigénbelépés a pótvizen és az alkatrészeken keresztül. vízlágyítóberendezéseket a korszerű technika követelményeinek megfelelően kell kialakítani, installálni és üzemeltetni. Elektromos csatlakoztatás z elektromos kábelezést és a csatlakoztatást szakembernek kell elvégeznie az érvényben lévő lőírásokkal összhangban. Mielőtt a berendezés elektromos részein munkát végeznének, a berendezést feszültségmentesíteni kell. jelen útmutató, különösképpen a biztonsági utasítások figyelmen kívül hagyása működési zavarokhoz, és a Vento meghibásodásához vezethet, továbbá balesetet okozhat. z utasítások megszegése esetén mindennemű garanciális és jótállási igény kizárt. 30
