1 Te r m é k i s m e r te tô FELVONÓKÖTELEK

2 Termékismertetőnkben a FUX Zrt. által gyártott és forgalmazott felvonóköteleket mutatjuk be a teljesség igénye nélkül. Emellett segítséget adunk ahhoz, hogy Ön az igényeinek, elvárásainak legmegfelelőbb kötelet választhassa. A FUX Zrt. közel 200 tonna állandó raktárkészlettel rendelkezik, szinte minden típus megtalálható nálunk, amelyet Magyarországon rendszeresen használnak darukra és liftekre. A köteleket az MSZ EN szabvány szerint gyártjuk. A FELVONÓKÖTELEK SZERKEZETE A felvonókötelek a kétszer-sodrott kötelek közé tartoznak. Egy központi betét köré egy, vagy több réteg pászma van sodorva. A pászma egy központi huzal köré egy, vagy több réteg huzal sodrásával készül. Liftek, felvonók kötelei 6 vagy 8 pászmából tevődnek össze általában 9 vagy 12 külső szállal a pászmákban rostos vagy acélbetéttel. A 6 pászmás szerkezet merevebb és ezért nagyobb tárcsa- és dobátmérőket igényel, és nem alkalmazható nagy emelési sebességnél. Ha a kötél kevésbé kitett beékelődésnek és roncsolódásnak, akkor a 8 pászmás kötelet érdemesebb használni. Amennyiben a kötél kevésbé van kitéve beékelődésnek és roncsolódásnak, akkor a 8 pászmás kötelet érdemesebb használni. A leggyakoribb liftkötelek a Seale-szerkezetűek: S rostos betét (A 0 ) vagy acélbetét (A t ) S rostos betét (A 0 ) vagy acélbetét (A t )

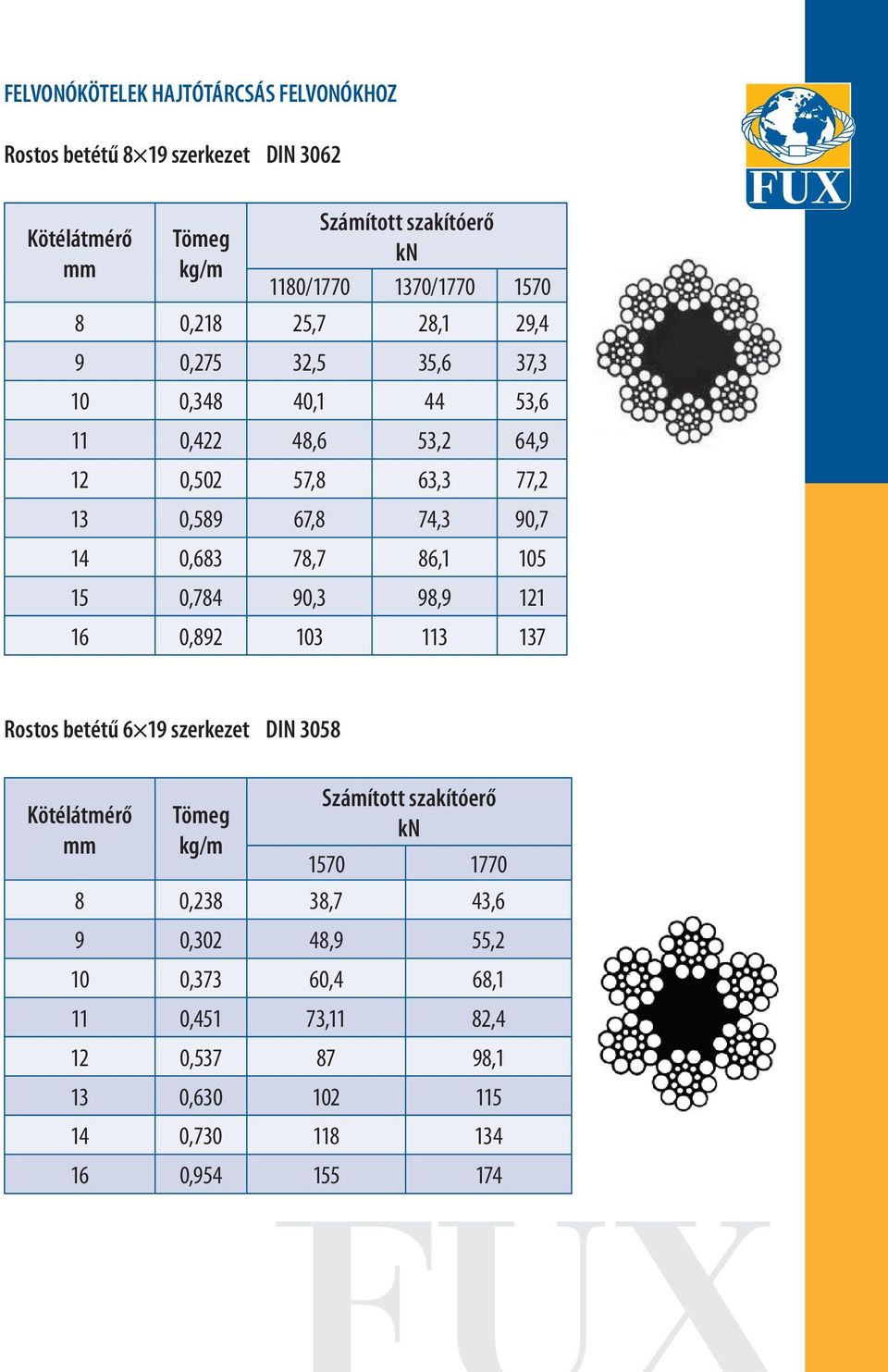

3 FELVONÓKÖTELEK HAJTÓTÁRCSÁS FELVONÓKHOZ Rostos betétű 8 19 szerkezet DIN 3062 Kötélátmérő mm Tömeg kg/m Számított szakítóerő kn 1180/ / ,218 25,7 28,1 29,4 9 0,275 32,5 35,6 37,3 10 0,348 40, ,6 11 0,422 48,6 53,2 64,9 12 0,502 57,8 63,3 77,2 13 0,589 67,8 74,3 90,7 14 0,683 78,7 86, ,784 90,3 98, , Rostos betétű 6 19 szerkezet DIN 3058 Kötélátmérő mm Tömeg kg/m Számított szakítóerő kn ,238 38,7 43,6 9 0,302 48,9 55,2 10 0,373 60,4 68,1 11 0,451 73,11 82,4 12 0, ,1 13 0, , ,

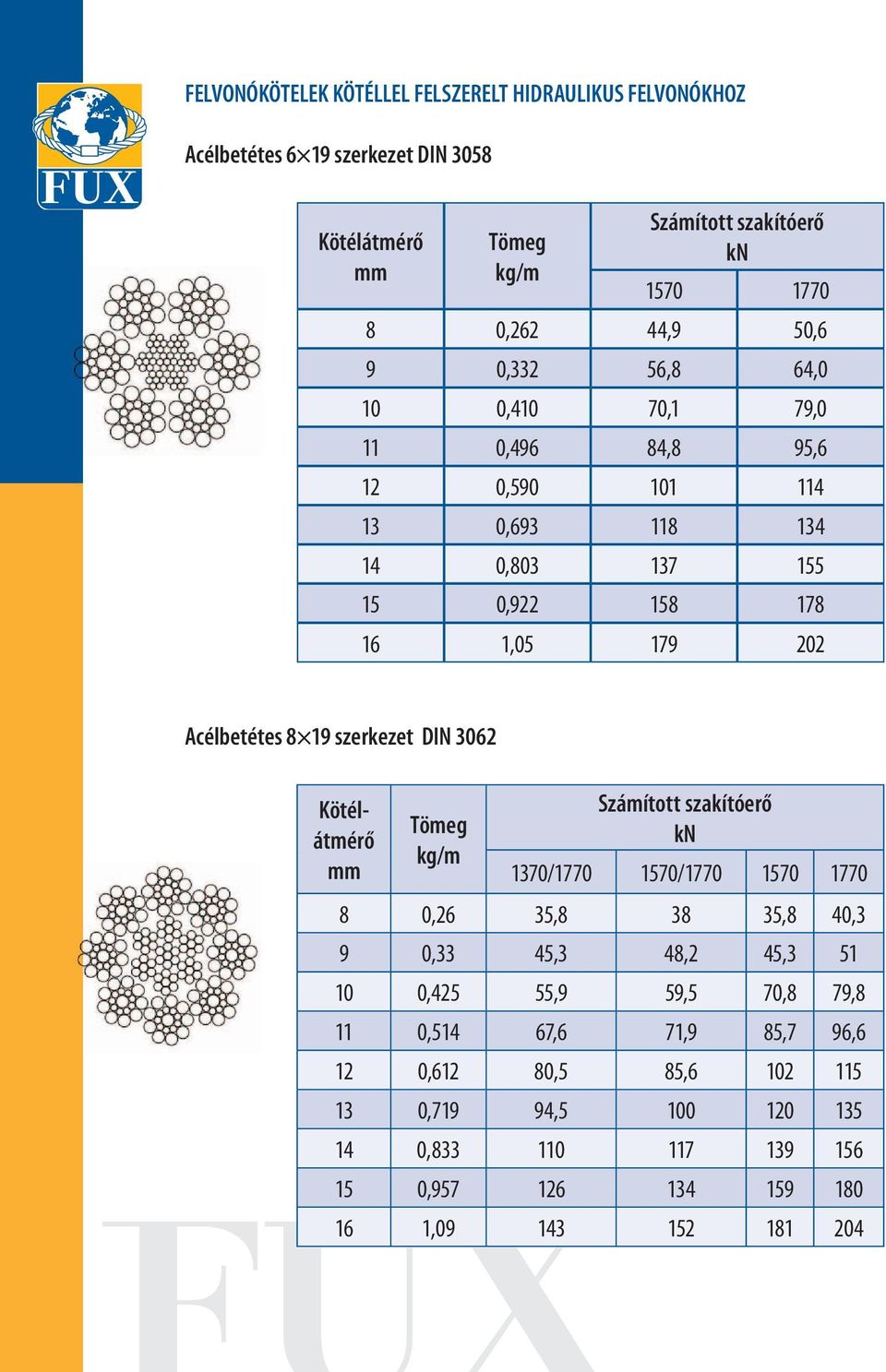

4 FELVONÓKÖTELEK KÖTÉLLEL FELSZERELT HIDRAULIKUS FELVONÓKHOZ Acélbetétes 6 19 szerkezet DIN 3058 Kötélátmérő mm Tömeg kg/m Számított szakítóerő kn ,262 44,9 50,6 9 0,332 56,8 64,0 10 0,410 70,1 79,0 11 0,496 84,8 95,6 12 0, , , , , Acélbetétes 8 19 szerkezet DIN 3062 Kötélátmérő mm Tömeg kg/m Számított szakítóerő kn 1370/ / ,26 35, ,8 40,3 9 0,33 45,3 48,2 45, ,425 55,9 59,5 70,8 79,8 11 0,514 67,6 71,9 85,7 96,6 12 0,612 80,5 85, ,719 94, , , ,

5 FEJLESZTÉSEK Speciális felvonókötelek Tömörítéssel előalakított kötelek A technikai fejlődés, a terhelések növekedése új konstrukciójú, hosszabb élettartamú felvonókötélszerkezetek kialakítását teszik szükségessé. Ezen igények kielégítésére vizsgálatok folynak a tömörítéssel előalakított, zártpászmás felvonókötél családra. A tömörített pászmájú köteleknek nagyobb a szakítóereje, rugalmassága, valamint az élettartama, mint a hagyományos pászmájú, azonos átmérőjű köteleknek. A zártpászmás kötelek élettartam növekedése a következő tényezőkre vezethetők vissza: Az elemi huzalokba bevitt deformációs munka csökkenti a huzal húzásakor keletkezett belső feszültséget. A kész méretre húzott pászma, illetve sodronykötél külső fémes felülete megnövekszik, az érintkező felületek közötti nyomás lecsökken. A zárt pászmákban a huzalok felületi érintkezésűek. A húzással alakított kötél rugalmassági modulusa nagyobb. A pászma teljes keresztmetszete zárt és belső kenéssel van ellátva.

6 HASZNÁLATI ÉS KARBANTARTÁSI INFORMÁCIÓK: Tárolás: Tiszta, jól szellőző, száraz, pormentes, fedett helyen. Kültéri tárolás esetén vízhatlan csomagolás szükséges. Felhasználás: dobon levő kötél esetén a dobot a tengellyel kell leadó állványra helyezni, amely biztosítja forgást és a fékezhetőséget. HELYES HELYES Amennyiben köteges kiszerelésben van a kötél, nagyobb kötegeket forgó leadóra (motollára) kell helyezni és egyenes vonalba kiteríteni. Biztosítani kell, hogy a kötélben esetlegesen meglévő feszültség ki tudjon jönni, továbbá körültekintően kell eljárni, hogy a kiterítés, felszerelés közben, ne szennyezze por, nedvesség, illetve egyéb káros anyag a kötelet. Bejáratás: Ahol lehetséges, be kell járatni az új kötelet a berendezés lassú működtetésével, lehetőleg alacsony terhelés mellett. Ez lehetővé teszi, hogy a kötél fokozatosan a munkakörülményekhez igazodjon. Ellenőrizni kell, hogy a kötél helyesen fekszik-e fel a tárcsán, nem lazult-e fel. Utókenés: Az optimális teljesítmény érdekében a köteleket alkalmazásuk közben kenéssel kell ellátni. A kenőanyag kompatibilis legyen az eredeti kenőanyaggal, nem ronthatja a súrlódási tényezőt, kén és sav és lúg mentes legyen. Az alkalmazott kenőanyag felvitele a kötélre történhet ecsettel, csepegtetővel, spray-vel. Túl sok, vagy nem megfelelő kenőanyag alkalmazása károsíthatja a kötelet.

7 MINŐSÉGPOLITIKA A FUX Zrt. termékei használatuk közben, az élet- és vagyonbiztonságra közvetlen befolyással bírnak. Ezért, valamint annak érdekében, hogy vevőink igényeit maximálisan kielégítsük, a teljes gyártási folyamatban, a beszerzéstől az értékesítésig a minőségnek minden döntésünkben elsődlegességet biztosítunk. Törekszünk arra, hogy vevőink elvárásait megismerjük, az elvárásoknak való megfelelést pedig, tanúsított minőségbiztosítási rendszer keretei között valósítsuk meg. Cégünk minőségirányítási rendszere az alábbi tanúsításokkal rendelkezik: ISO 9001:2008 ISO 14001:2004 OHSAS 18001:2007 Termékeink folyamatos vizsgálatát a Miskolci Egyetem független vezeték- és kötéldiagnosztikai intézeti laboratóriuma végzi. Kötélfárasztó berendezés Komplex szakítógép Felvonókötelekkel kapcsolatos további információkért forduljon szakembereinkhez!

8 SK UA MISKOLC A RO SLO HR SCG FUX Zrt Miskolc, Vásártéri u. 8. Tel.: (+36-46) Fax: (+36-46) fux@fux.hu
