1 Tengelykapcsoló Segédlet a Járműszerkezetek I. tantárgyhoz Összeállította: Dr. Varga Zoltán Széchenyi István Egyetem Közúti és Vasúti Járművek Tanszék

2 A tengelykapcsoló feladatai Tartós nyomatékátvitel motor és hajtómű között A nyomatékátvitel időleges oldása A jármű indítása (forgó motor főtengely álló hajtóműtengely összekötése) A motor által gerjesztett lengések elhangolása A hajtáslánc védelme a nagy nyomatéktól A tengelykapcsoló fő részei Lendkerék Súrlódó tárcsa Nyomólap Membrán rugó Kiemelő rendszer A tengelykapcsoló állapotai Zárt Nyitott Csúsztatott

3 Tengelykapcsoló m tk tk n n i 1 m tk tk M M k tk m m tk tk m tk tk i M M P P * * tk m tk m tk i n n n s 1 szlip nyomaték áttétel hatásfok Fordulatszám áttétel

4 Motor nyomaték az idő függvényében

5 indítás tengelykapcsolóval MR súrlódó nyomaték t idő Sp pedál út ωt motor főtengely szögsebesség ωg sebváltó behajtó tengely szögsebesség 1 a súrlódó tárcsa hozzáér a lendkerékhez/nyomólaphoz 2 a sebváltó tengely megmozdul 3 legnagyobb nyomaték 4 a tengelykapcsoló zár

6 Lendkerék

7 Kéttömegű lendkerék Rugózottá teszi a motor és hajtómű kapcsolatot A hajtómű saját lengésszámát elhangolja (növeli a hajtómű oldali tömeget, csökkenti a motor hajtás kapcsolat merevségét) verschiebt sich der Resonanzdrehzahlbereich von ursprünglich rund min 1 auf ca. 300 min 1 Súrlódással csillapítja a hajtás lengéseit Több generációban gyorsan fejlődött

8 Részei Indító fogaskoszorú Primer lendkerék Íves rugó Siklócsapágy Karima Súrlódótárcsa Primer fedél Szekunder lendkerék

9 1. Indító fogaskoszorú 2. Motor oldali lendkerék 3. Rugó 4. Csapágy 5. Karima 6. Súrlódó betét 7. Motor odlali fedél 8. Tengelykapcsoló oldali lendkerék

10 Kéttömegű lendkerék

11

12

13

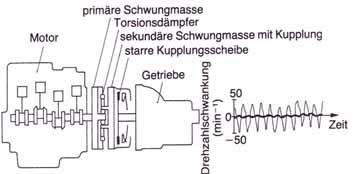

14 Egytömegű lendkerék kéttömegű lendkerék

15 Fajlagos szöggyorsulás a frekvencia függvényében Hagyományos Súrlódótárcsa Belső csillapítóval Hagyományos Súrlódótárcsa Különböző tárcsa rugókkal

16 Kéttömegű lendkerék Különböző rugókkal CTD rugó merevség a motor odlalon Ruckeln=rángatás Rasseln=rázkódás Anregungfr.=gerj. Frekvencia Fajlagos szöggyorsulás amplitúdó A lágyabb rugó a szöggyorsulás frekvenciáját Csökkenti, valamelyest az amplitúdó is csökken

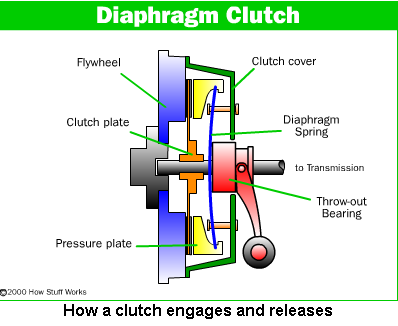

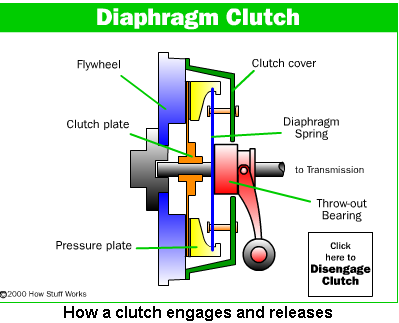

17 Tengelykapcsoló vázlatosan

18

19

20

21

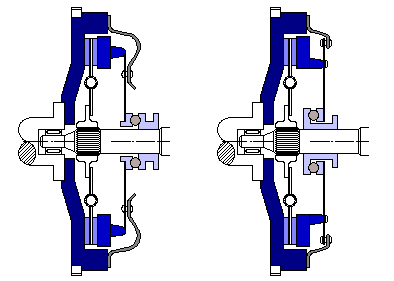

22 Zárt tengelykapcsoló Huzalgyűrűk Lendkerék Súrlódótárcsa Nyomólap Membrán rugó Fedél Kinyomócsapágy Kiemelő villa Működtető szerkezet Sebváltó Behajtó tengely laprugóköteg

23 Kinyomott állapot A kuplungpedáltól Kinyomott állapot Kinyomó erő Lendkerék Súrlódótárcsa Nyomólap Membrán rugó Fedél Kinyomócsapágy Kiemelő villa Működtető szerkezet Légrés

24

25

26

27 Átvihető nyomaték Megengedett nyomás: 0,08-0,25 MPa d/d=0,6 0,8 Megengedett kerületi sebesség! Nyomaték=motor névleges nyomaték+gázerő lengések+forgó tömegek lassítása Ezért a tengelykapcsolót a névleges nyomatékhoz képest túlméretezik 1,7-3 szorosan

28

29

30 Membránrugó

31 Tányérrugó

32

33

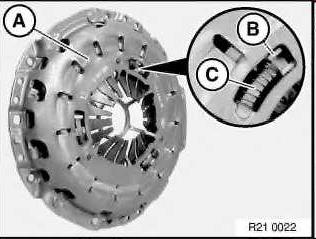

34 SAC = Self Adjusted Clutch

35

36 SAC 1 Schwungrad 2 Kupplungsscheibe 3 Druckplatte 4 Sensortellerfeder 5 Kupplungsdeckel 6 Drehlagerung 7 Nachstellkeil 8 Druckfeder 9 Haupttellerfeder

37

38

39

40

41

42

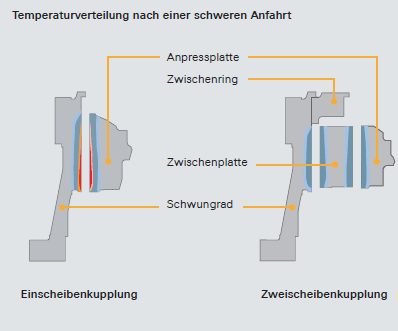

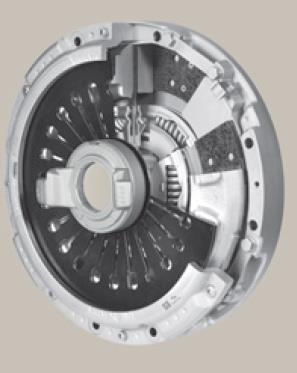

43 Kéttárcsás száraz tk

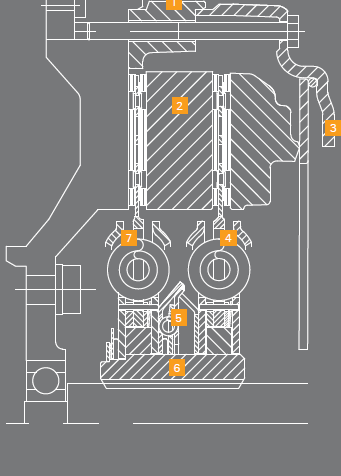

44 Kéttárcsás száraz tk

45 Kéttárcsás száraz tk

46

47

48

49

50

51 Súrlódó betét

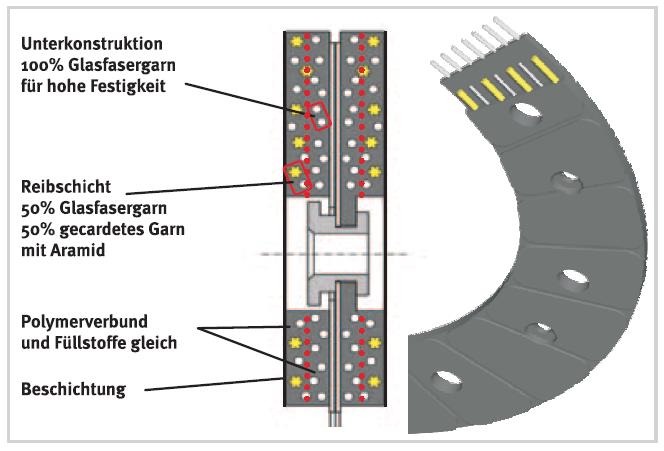

52 Súrlódó betét

53 Szinter Karbonszál Kerámia

54

55

56 Tárcsa torziós rugózás diagramjai

57

58

59 Központi hidraulikus működtetésű kinyomócsapágyas tk. működtetés

60 Központi hidraulikus működtetésű kinyomócsapágy

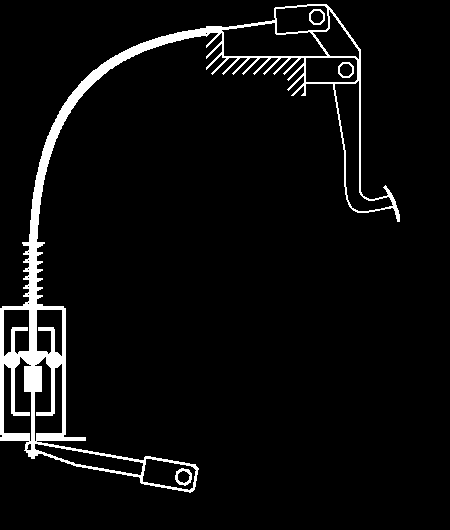

61 Huzalos tengelykapcsoló működtetés

62 Hidraulikus tengelykapcsoló működtetés 1.Pedál henger 2.Rásegítő rugó 3.Ütköző 4.Dugattyúrúd 5.Nyomótömlő 6.Légtelenítő szelep 7.Munkahenger 8.Tolórúd 9.Nyomócső 10.Kiegyenlítőtartályhoz

63

64 Központi hidraulikus működtetésű kinyomócsapágy

65 Központi hidraulikus működtetésű kinyomócsapágy

66 Központi hidraulikus működtetésű kinyomócsapágy

67

68

69

70

71

72

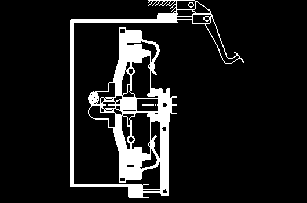

73

74 Kinyomócsapágyak

75 Érdemes megnézni
