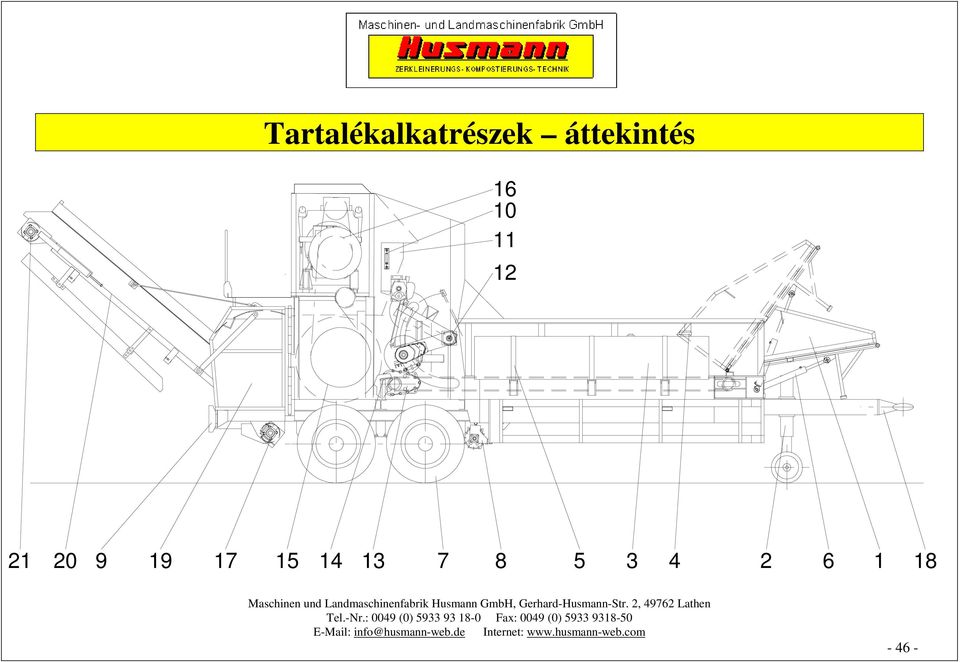

1 Tartalékalkatrészek áttekintés

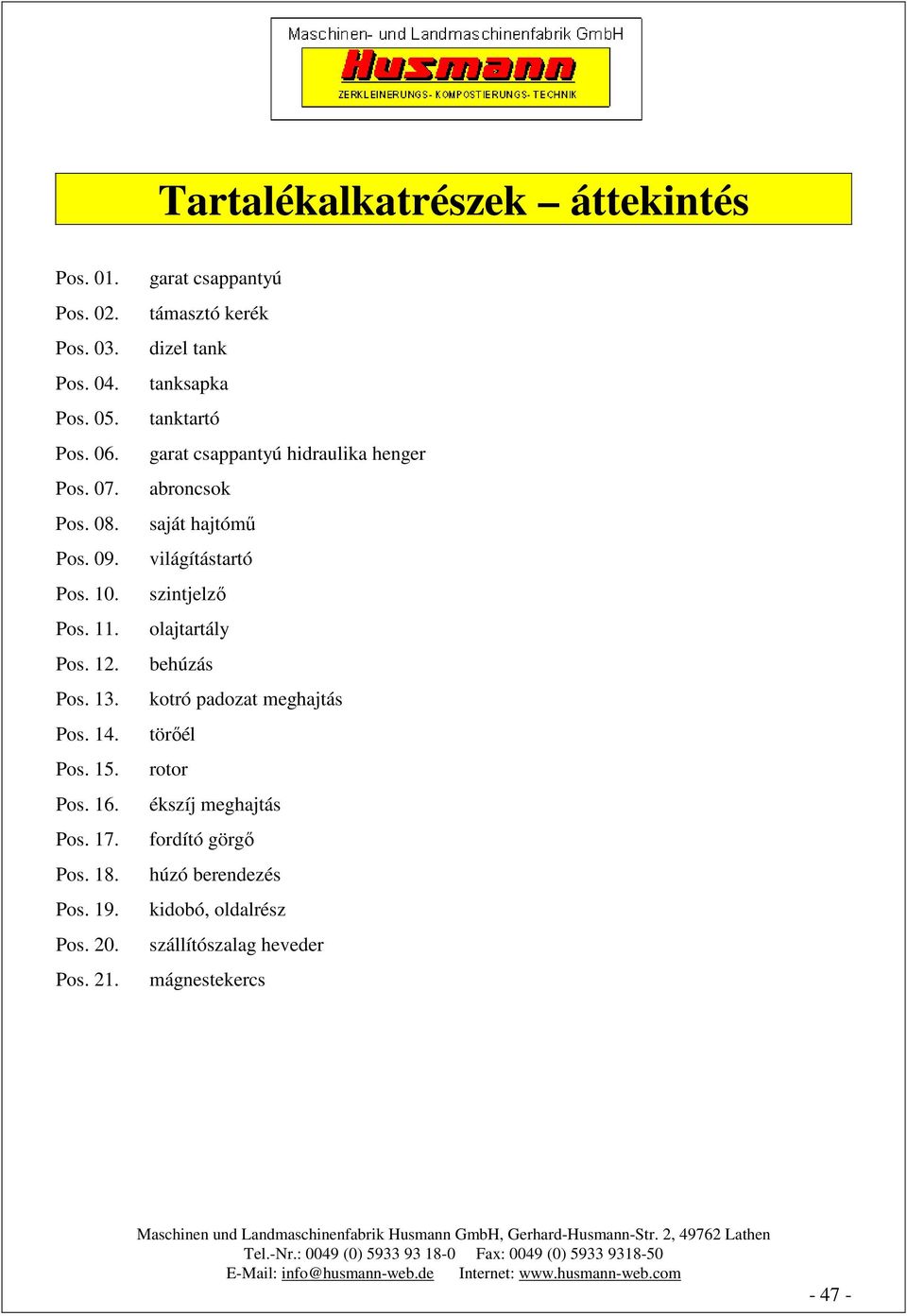

2 Tartalékalkatrészek áttekintés Pos. 0. Pos. 02. Pos. 03. Pos. 04. Pos. 05. Pos. 06. Pos. 07. Pos. 08. Pos. 09. Pos. 0. Pos.. Pos. 2. Pos. 3. Pos. 4. Pos. 5. Pos. 6. Pos. 7. Pos. 8. Pos. 9. Pos. 20. Pos. 2. garat csappantyú támasztó kerék dizel tank tanksapka tanktartó garat csappantyú hidraulika henger abroncsok saját hajtómű világítástartó szintjelző olajtartály behúzás kotró padozat meghajtás törőél rotor ékszíj meghajtás fordító görgő húzó berendezés kidobó, oldalrész szállítószalag heveder mágnestekercs

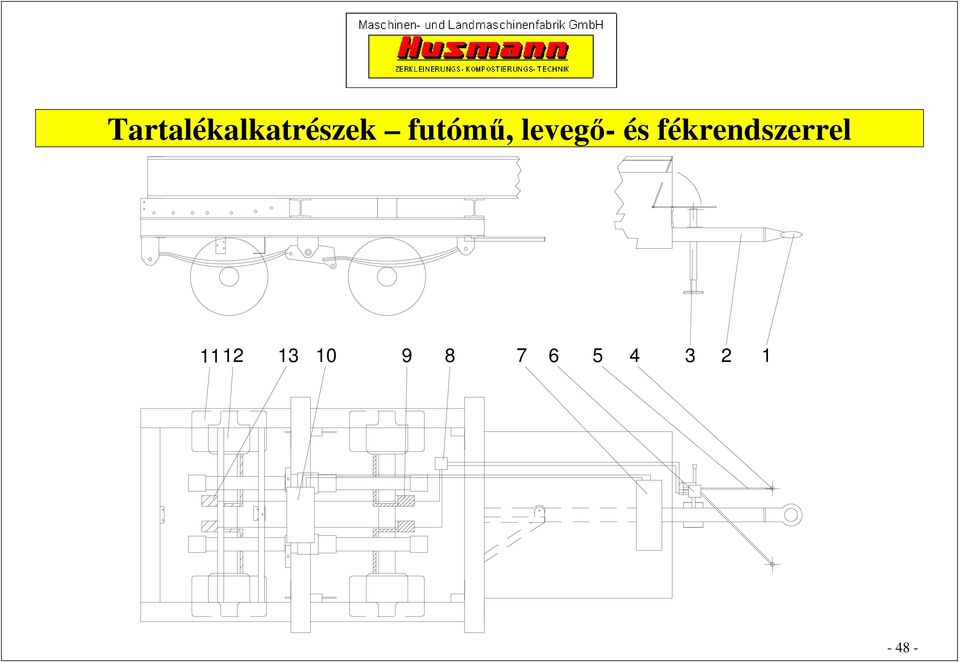

3 Tartalékalkatrészek futómű, levegő- és fékrendszerrel

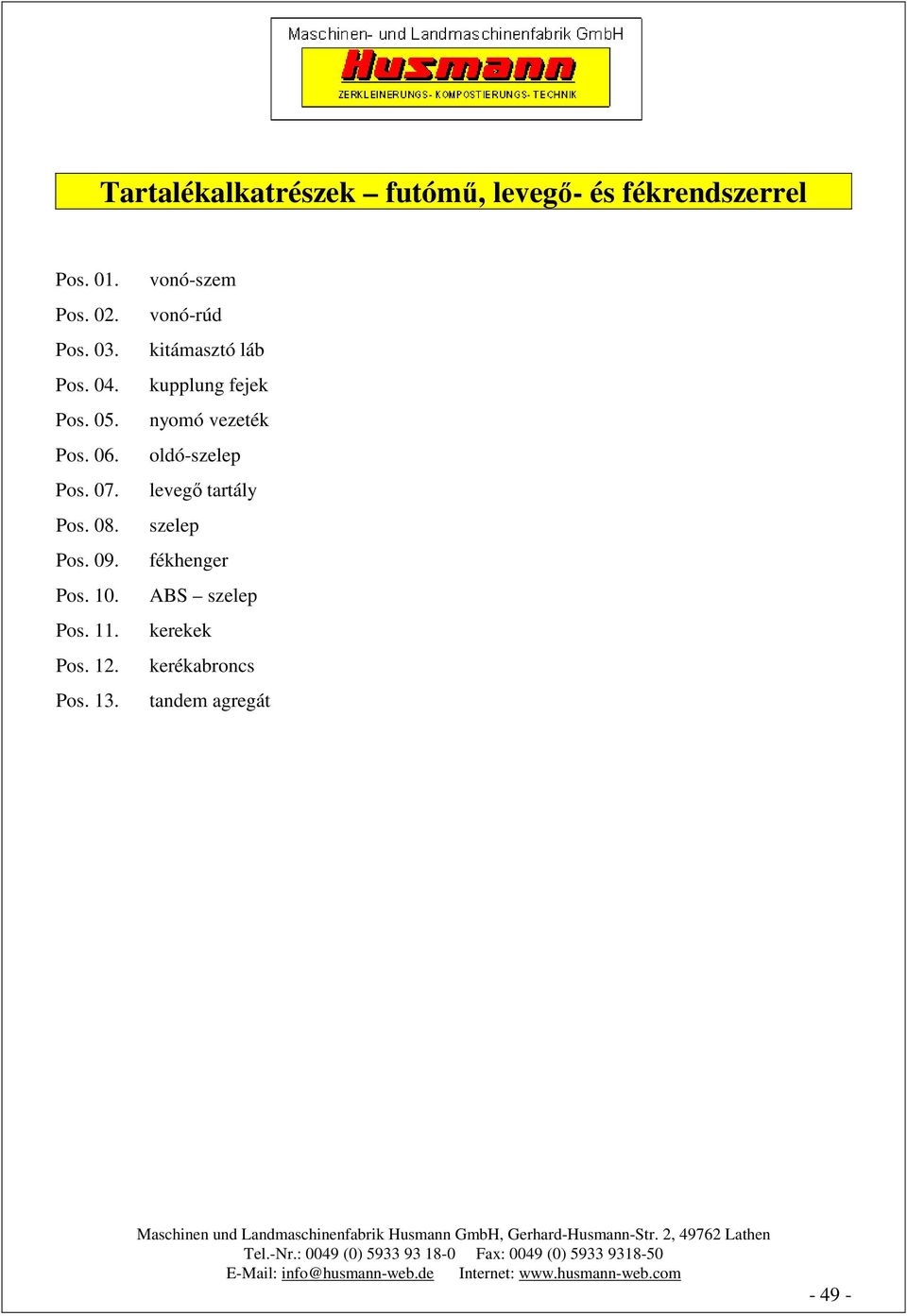

4 Tartalékalkatrészek futómű, levegő- és fékrendszerrel Pos. 0. Pos. 02. Pos. 03. Pos. 04. Pos. 05. Pos. 06. Pos. 07. Pos. 08. Pos. 09. Pos. 0. Pos.. Pos. 2. Pos. 3. vonó-szem vonó-rúd kitámasztó láb kupplung fejek nyomó vezeték oldó-szelep levegő tartály szelep fékhenger ABS szelep kerekek kerékabroncs tandem agregát

vonó-szem vonó-rúd kitámasztó láb kupplung fejek nyomó vezeték oldó-szelep

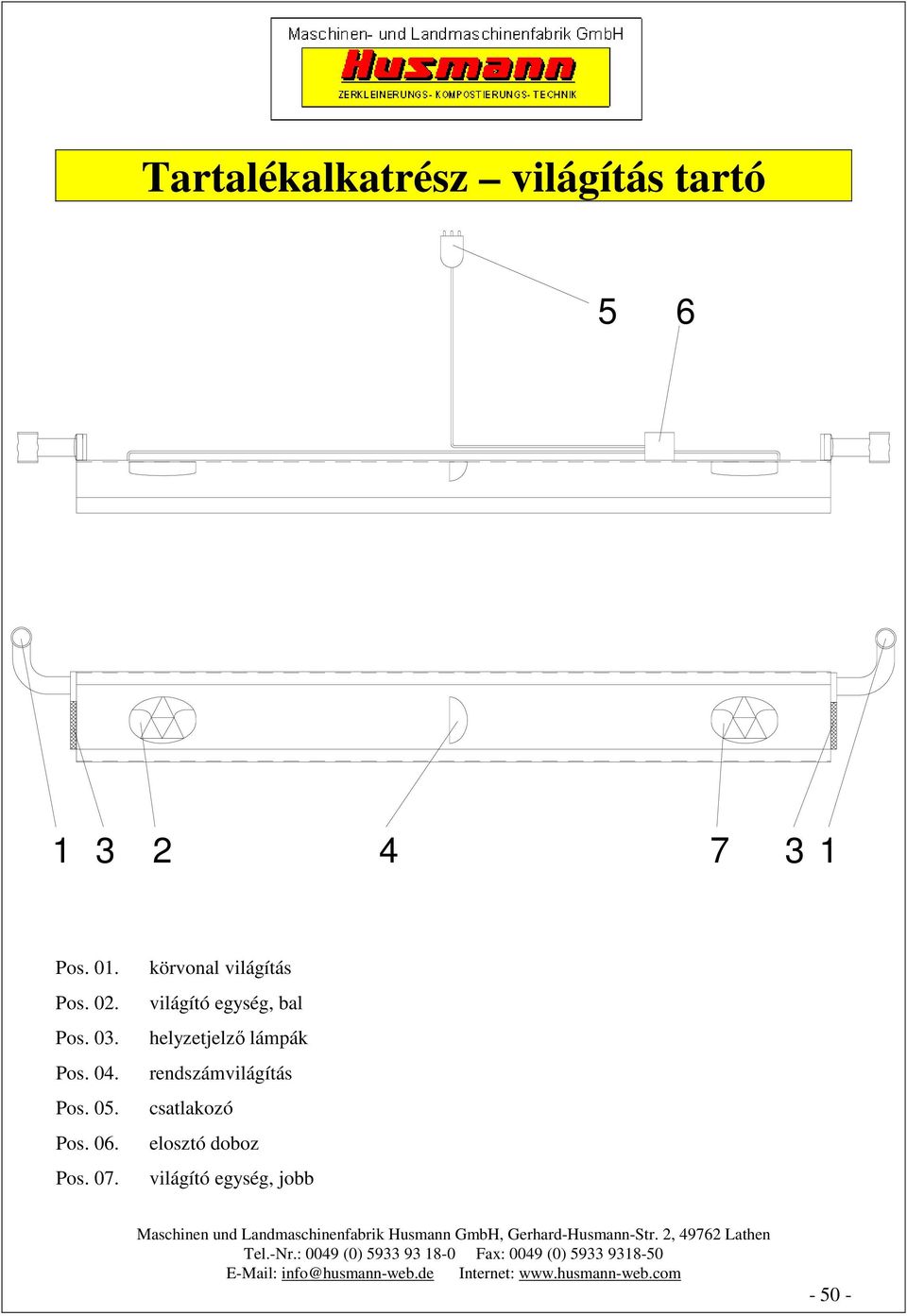

5 Tartalékalkatrész világítás tartó Pos. 0. Pos. 02. Pos. 03. Pos. 04. Pos. 05. Pos. 06. Pos. 07. körvonal világítás világító egység, bal helyzetjelző lámpák rendszámvilágítás csatlakozó elosztó doboz világító egység, jobb

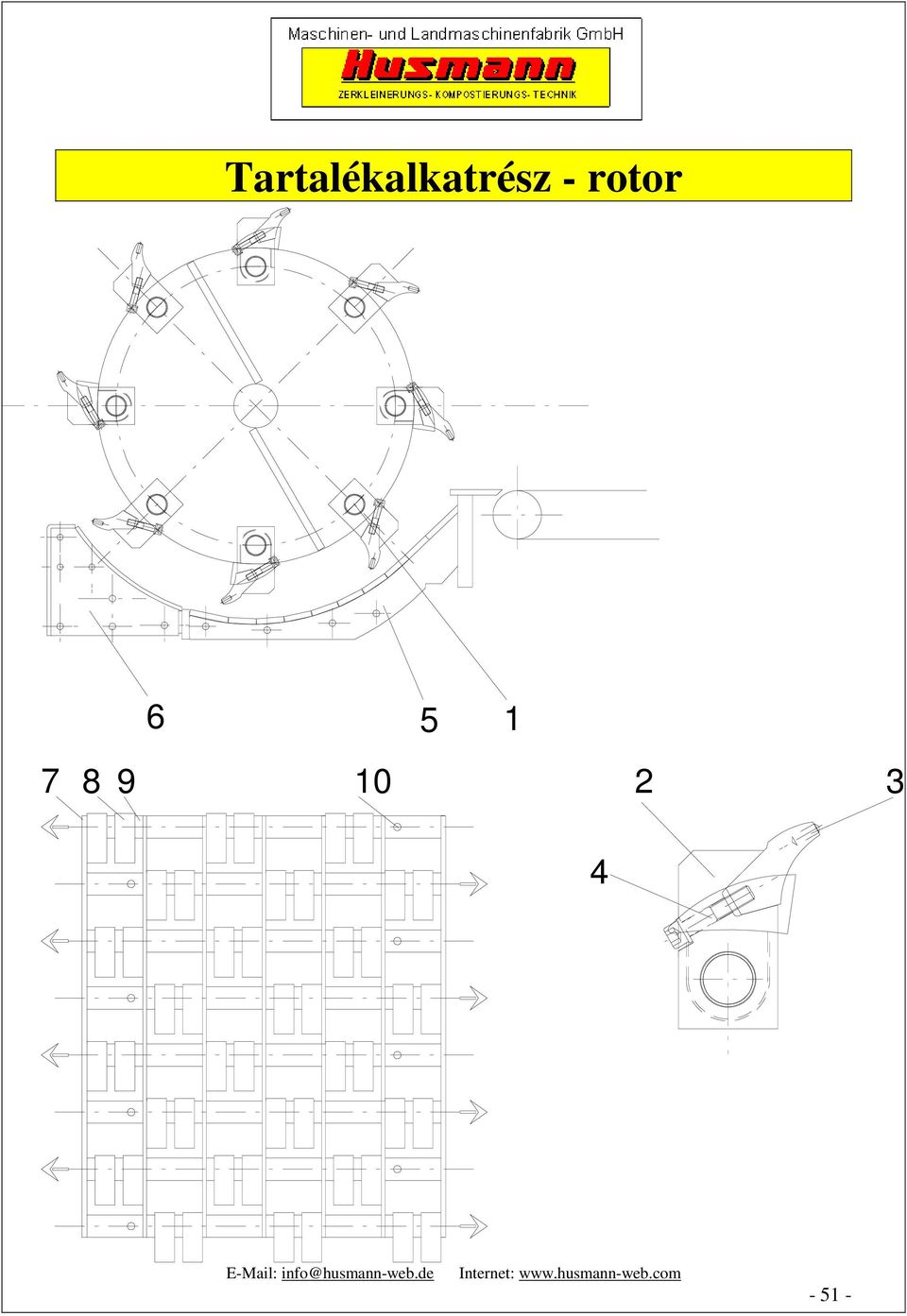

6 Tartalékalkatrész - rotor

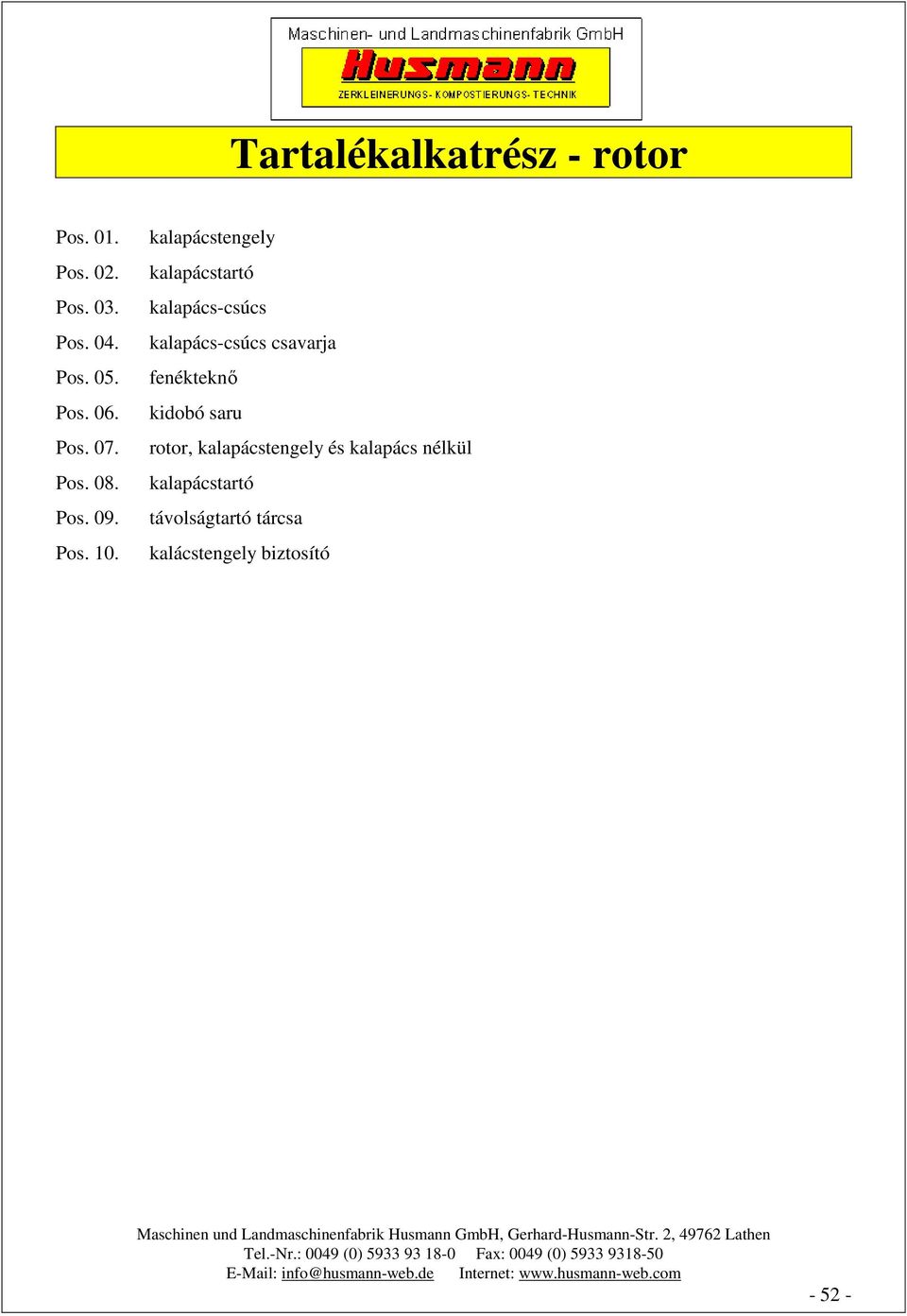

7 Tartalékalkatrész - rotor Pos. 0. Pos. 02. Pos. 03. Pos. 04. Pos. 05. Pos. 06. Pos. 07. Pos. 08. Pos. 09. Pos. 0. kalapácstengely kalapácstartó kalapács-csúcs kalapács-csúcs csavarja fenékteknő kidobó saru rotor, kalapácstengely és kalapács nélkül kalapácstartó távolságtartó tárcsa kalácstengely biztosító

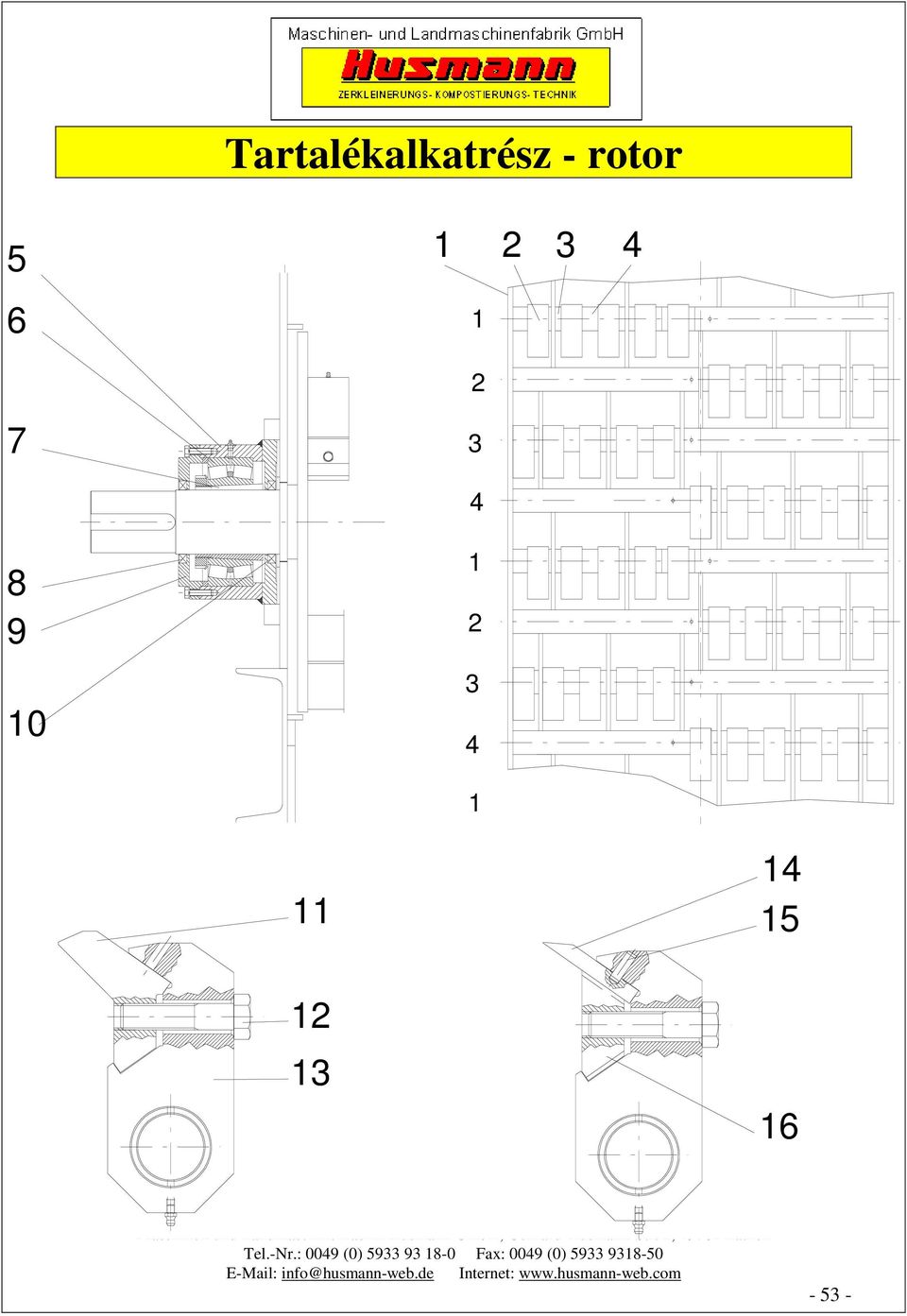

8 Tartalékalkatrész - rotor

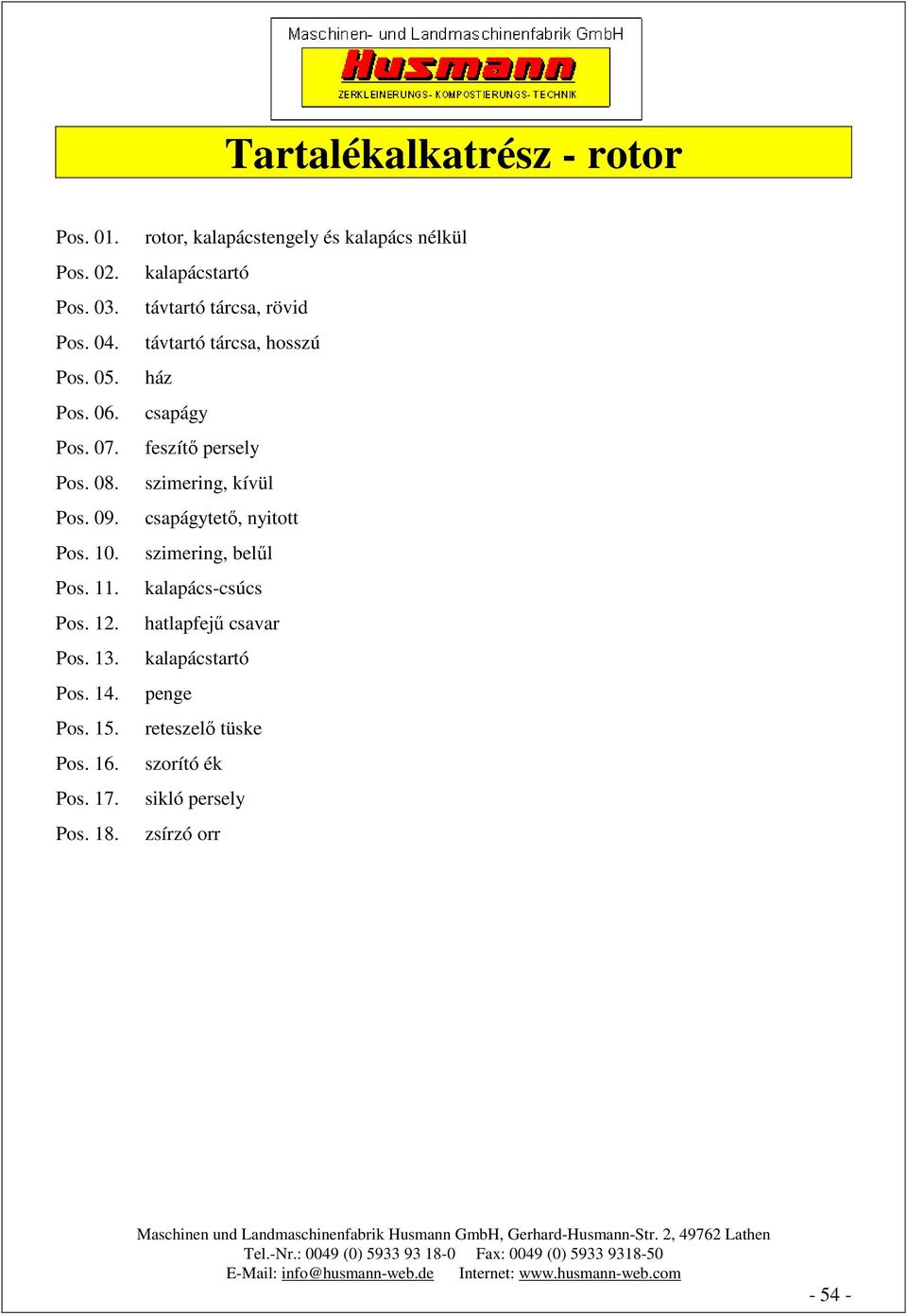

9 Tartalékalkatrész - rotor Pos. 0. Pos. 02. Pos. 03. Pos. 04. Pos. 05. Pos. 06. Pos. 07. Pos. 08. Pos. 09. Pos. 0. Pos.. Pos. 2. Pos. 3. Pos. 4. Pos. 5. Pos. 6. Pos. 7. Pos. 8. rotor, kalapácstengely és kalapács nélkül kalapácstartó távtartó tárcsa, rövid távtartó tárcsa, hosszú ház csapágy feszítő persely szimering, kívül csapágytető, nyitott szimering, belűl kalapács-csúcs hatlapfejű csavar kalapácstartó penge reteszelő tüske szorító ék sikló persely zsírzó orr

rotor, kalapácstengely és kalapács nélkül kalapácstartó távtartó tárcsa, rövid távtartó tárcsa, hosszú ház csapágy

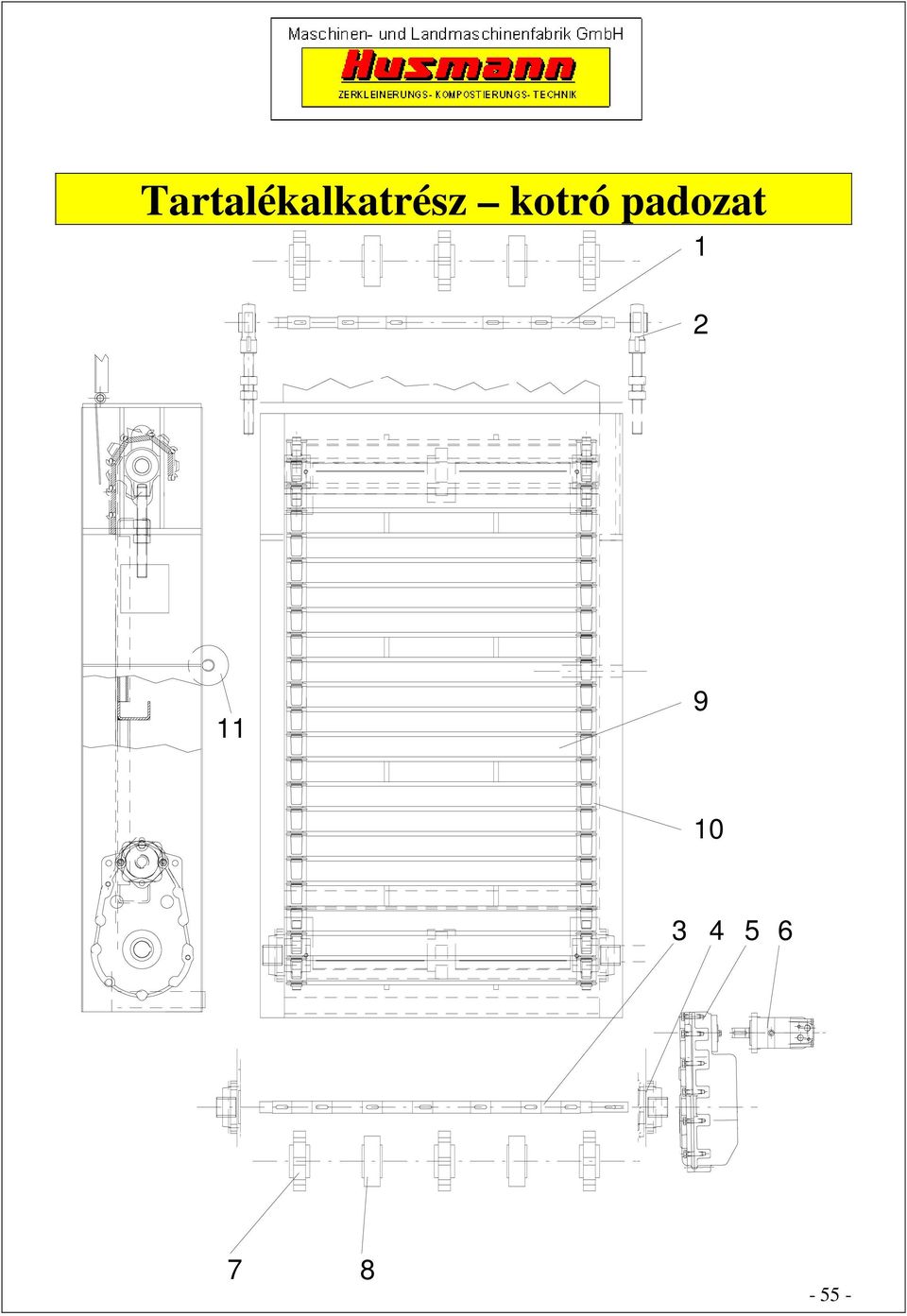

10 Tartalékalkatrész kotró padozat

11 Tartalékalkatrész kotró padozat Pos. 0. Pos. 02. Pos. 03. Pos. 04. Pos. 05. Pos. 06. Pos. 07. Pos. 08. Pos. 09. Pos. 0. Pos.. fordító tengely feszítő csapágy meghajtó tengely karimás csapágy hajtómű hidraulikus motor lánckerék fordító kerék kotró padozat léc lánctag járókerék

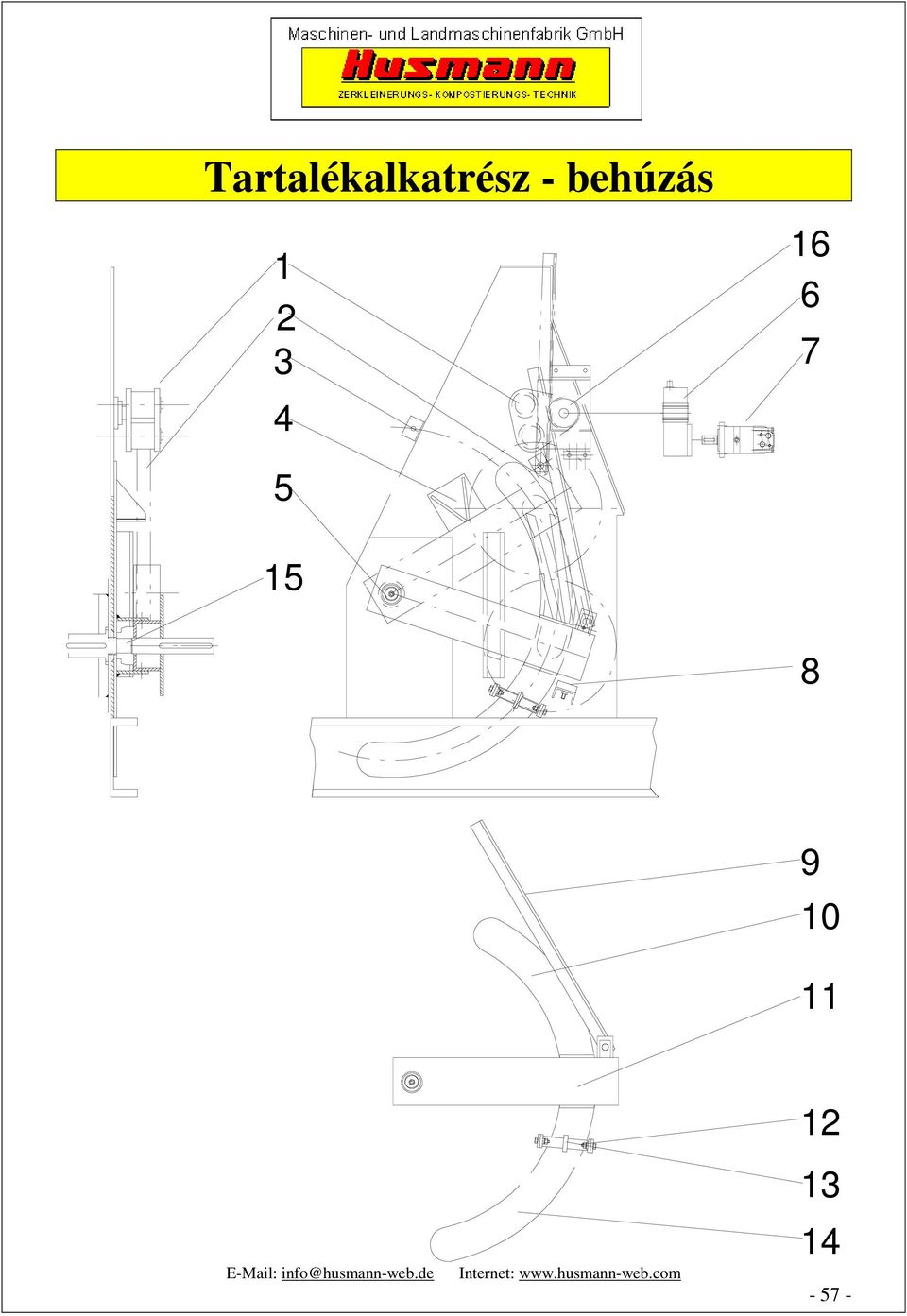

12 Tartalékalkatrész - behúzás

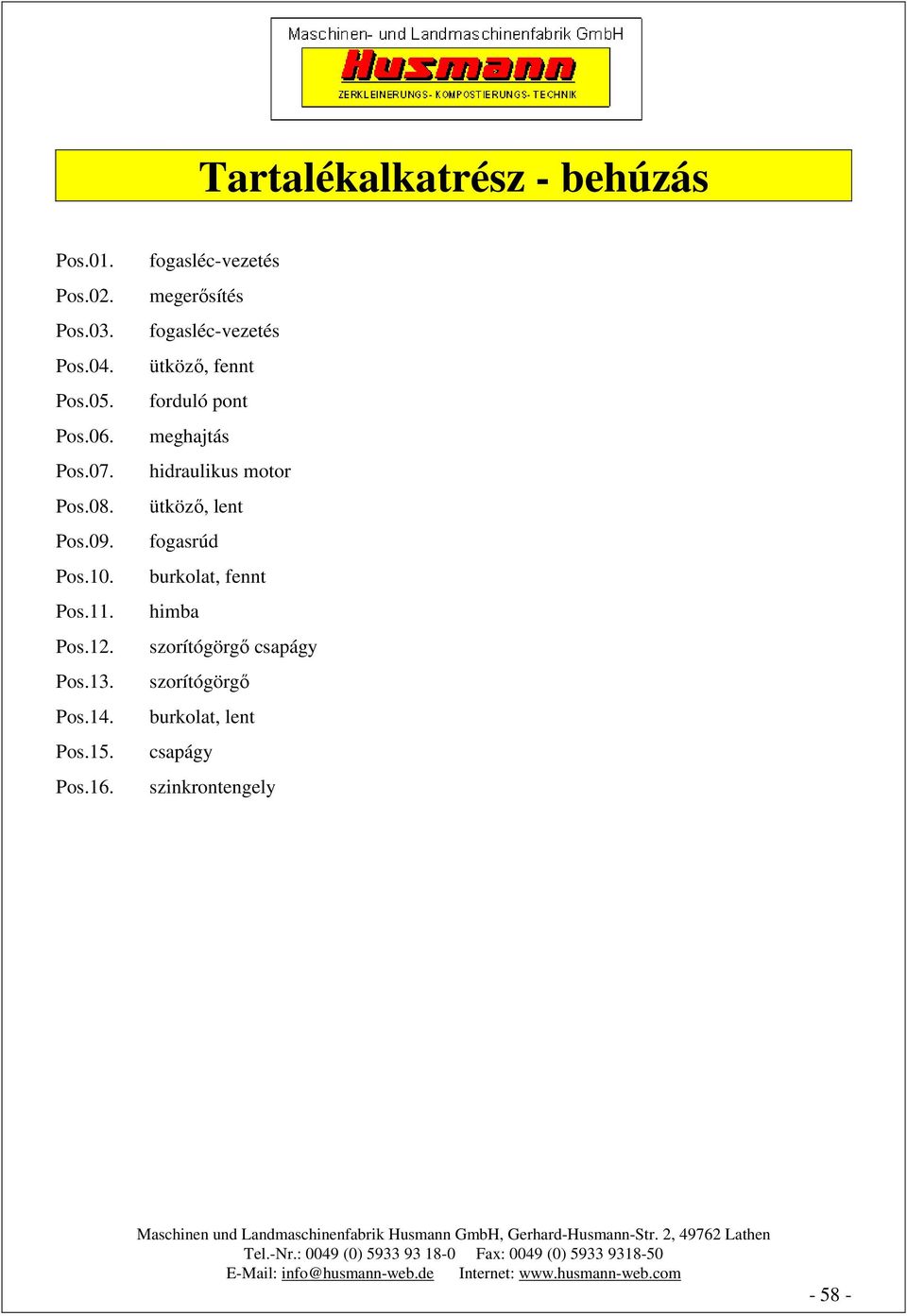

13 Tartalékalkatrész - behúzás Pos.0. Pos.02. Pos.03. Pos.04. Pos.05. Pos.06. Pos.07. Pos.08. Pos.09. Pos.0. Pos.. Pos.2. Pos.3. Pos.4. Pos.5. Pos.6. fogasléc-vezetés megerősítés fogasléc-vezetés ütköző, fennt forduló pont meghajtás hidraulikus motor ütköző, lent fogasrúd burkolat, fennt himba szorítógörgő csapágy szorítógörgő burkolat, lent csapágy szinkrontengely

fogasléc-vezetés megerősítés fogasléc-vezetés ütköző, fennt forduló pont meghajtás

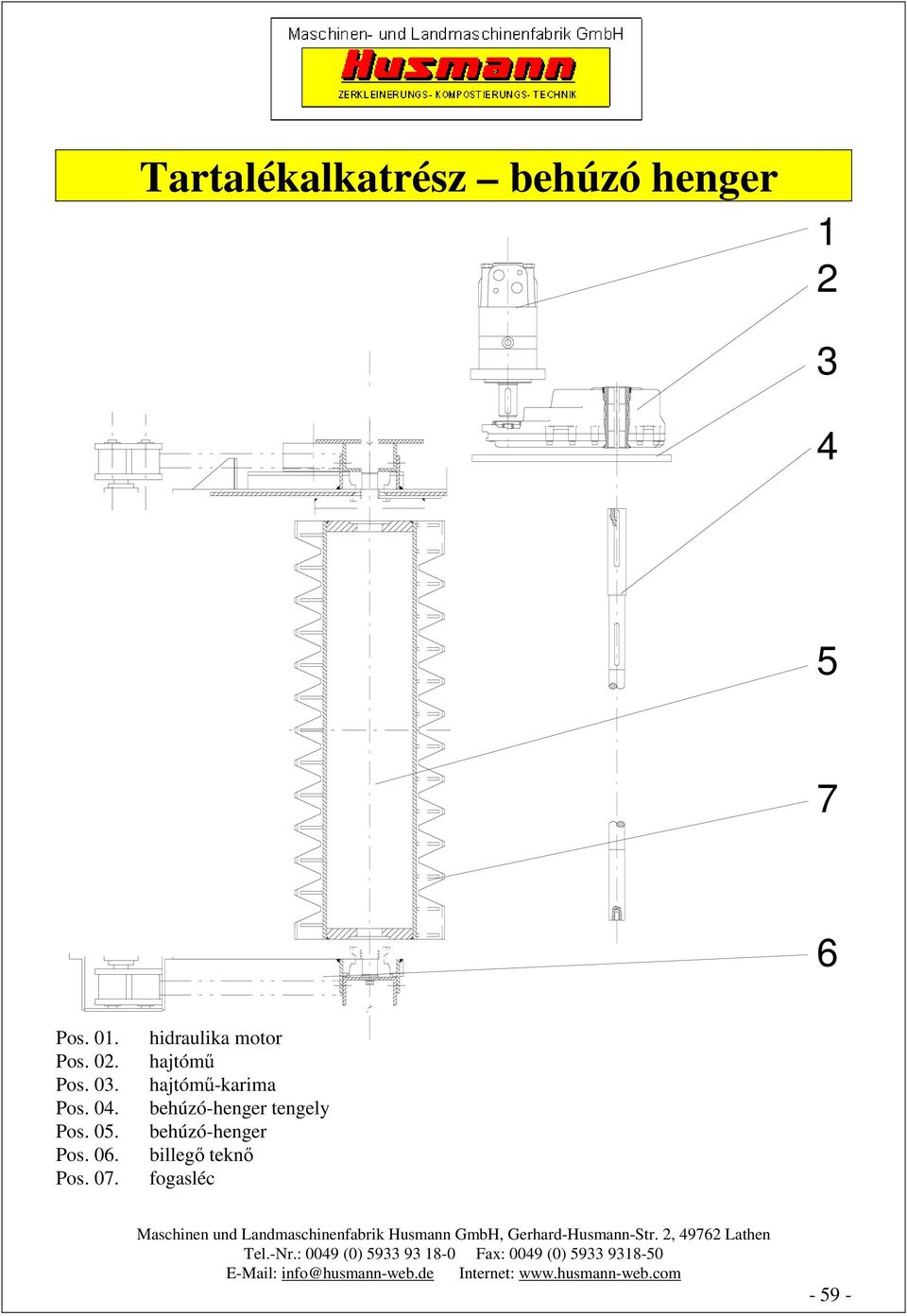

14 Tartalékalkatrész behúzó henger Pos. 0. Pos. 02. Pos. 03. Pos. 04. Pos. 05. Pos. 06. Pos. 07. hidraulika motor hajtómű hajtómű-karima behúzó-henger tengely behúzó-henger billegő teknő fogasléc

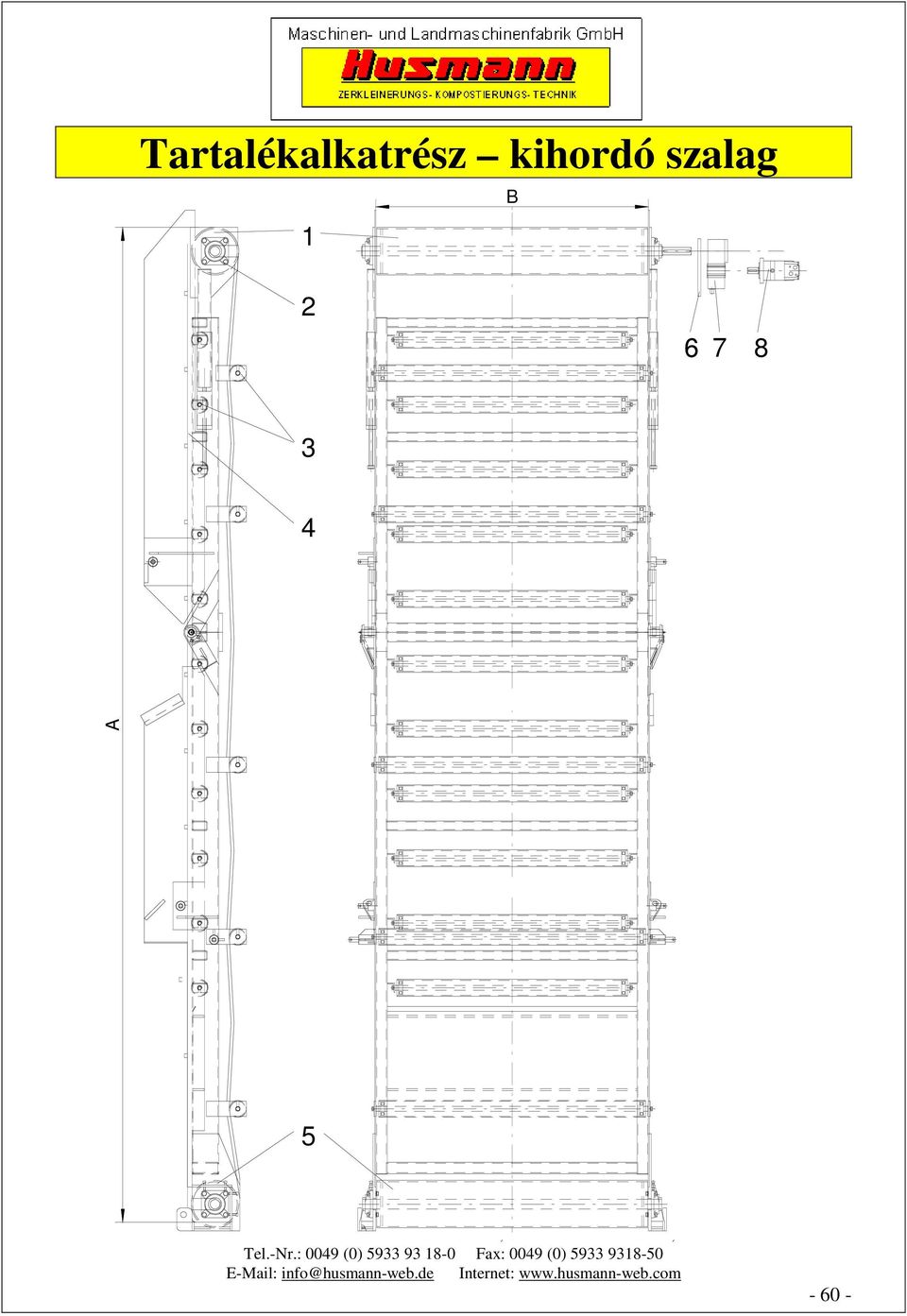

15 Tartalékalkatrész kihordó szalag B A

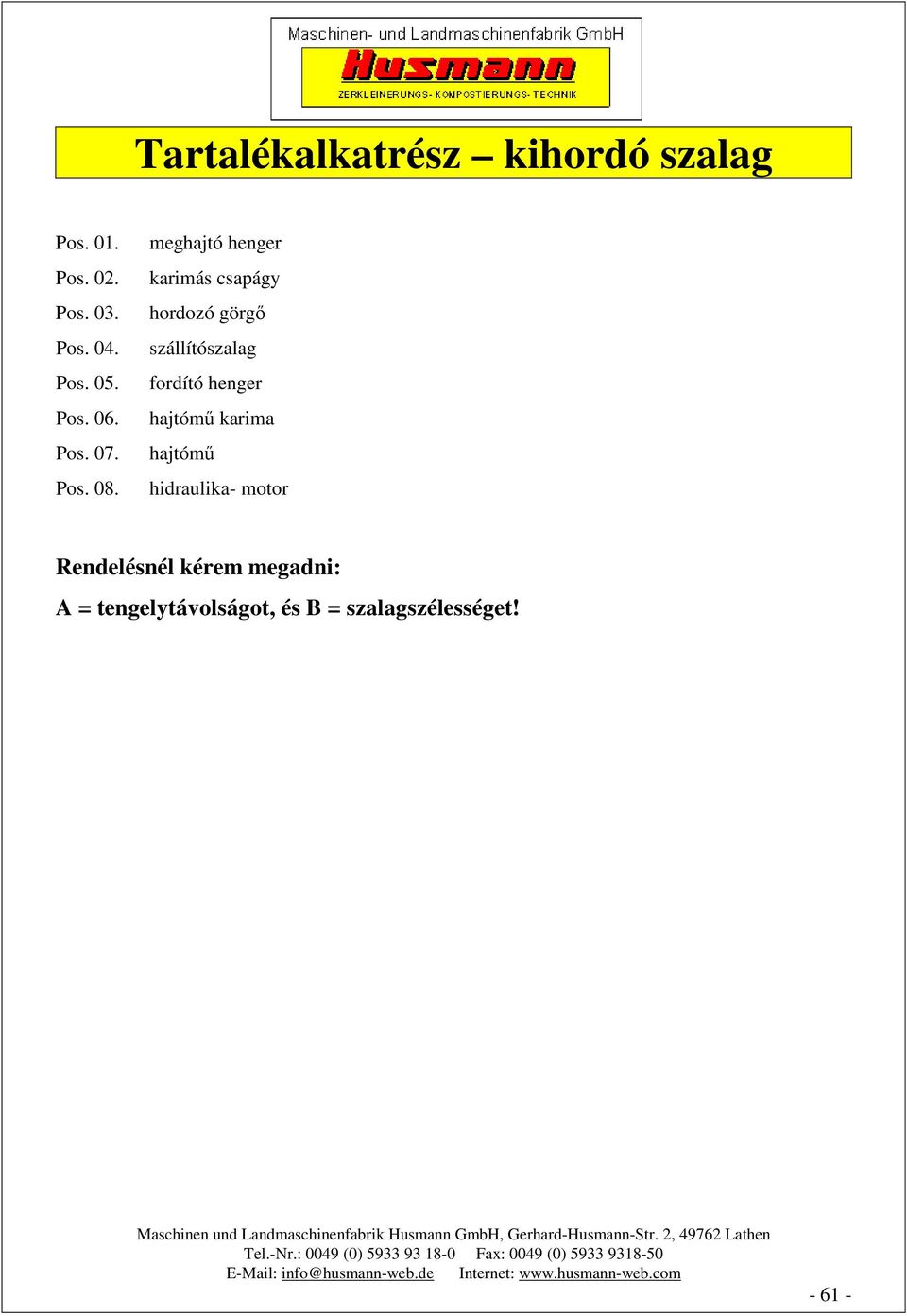

16 Tartalékalkatrész kihordó szalag Pos. 0. Pos. 02. Pos. 03. Pos. 04. Pos. 05. Pos. 06. Pos. 07. Pos. 08. meghajtó henger karimás csapágy hordozó görgő szállítószalag fordító henger hajtómű karima hajtómű hidraulika- motor Rendelésnél kérem megadni: A = tengelytávolságot, és B = szalagszélességet! - 6 -

meghajtó henger karimás csapágy hordozó görgő szállítószalag fordító henger

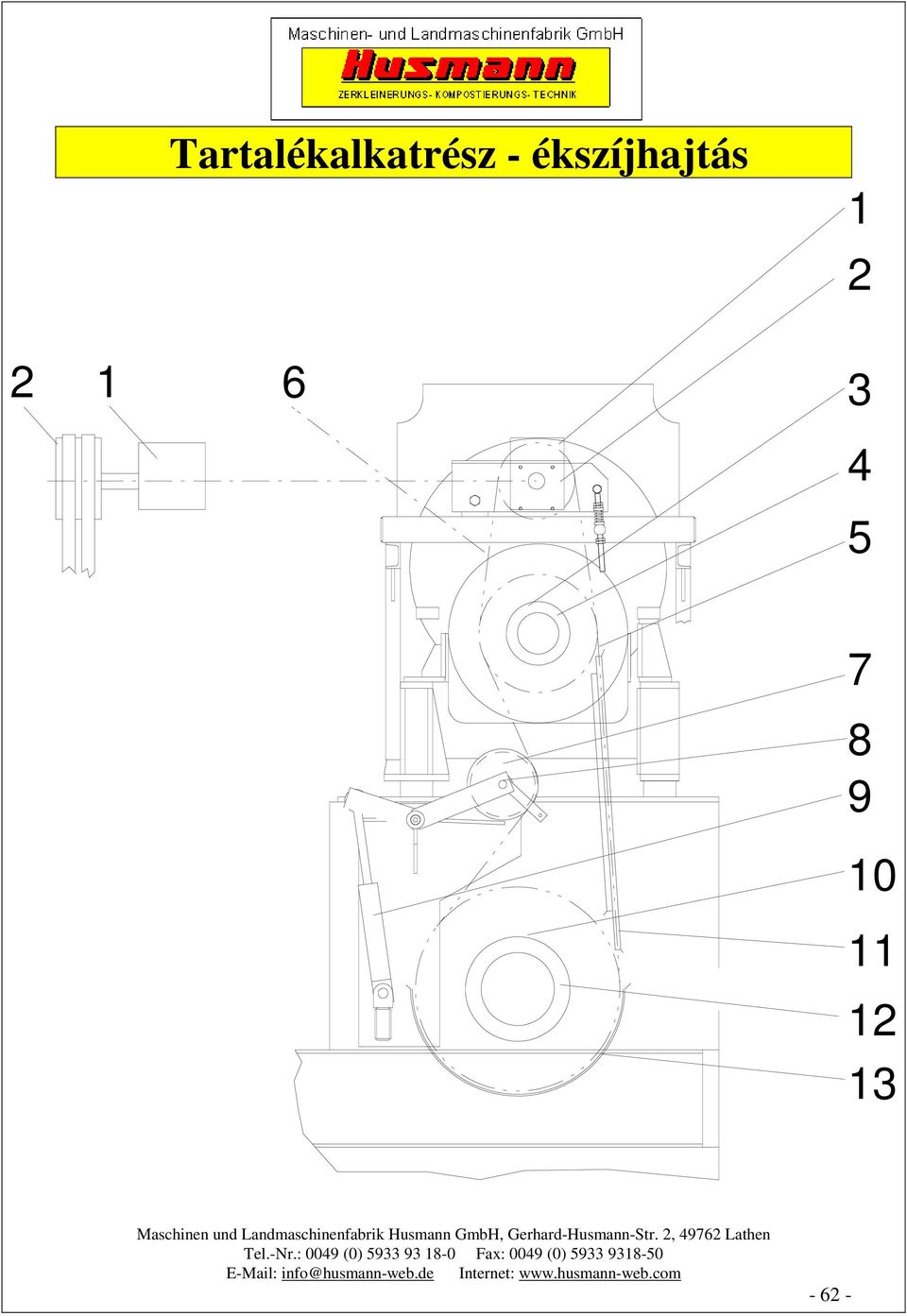

17 Tartalékalkatrész - ékszíjhajtás

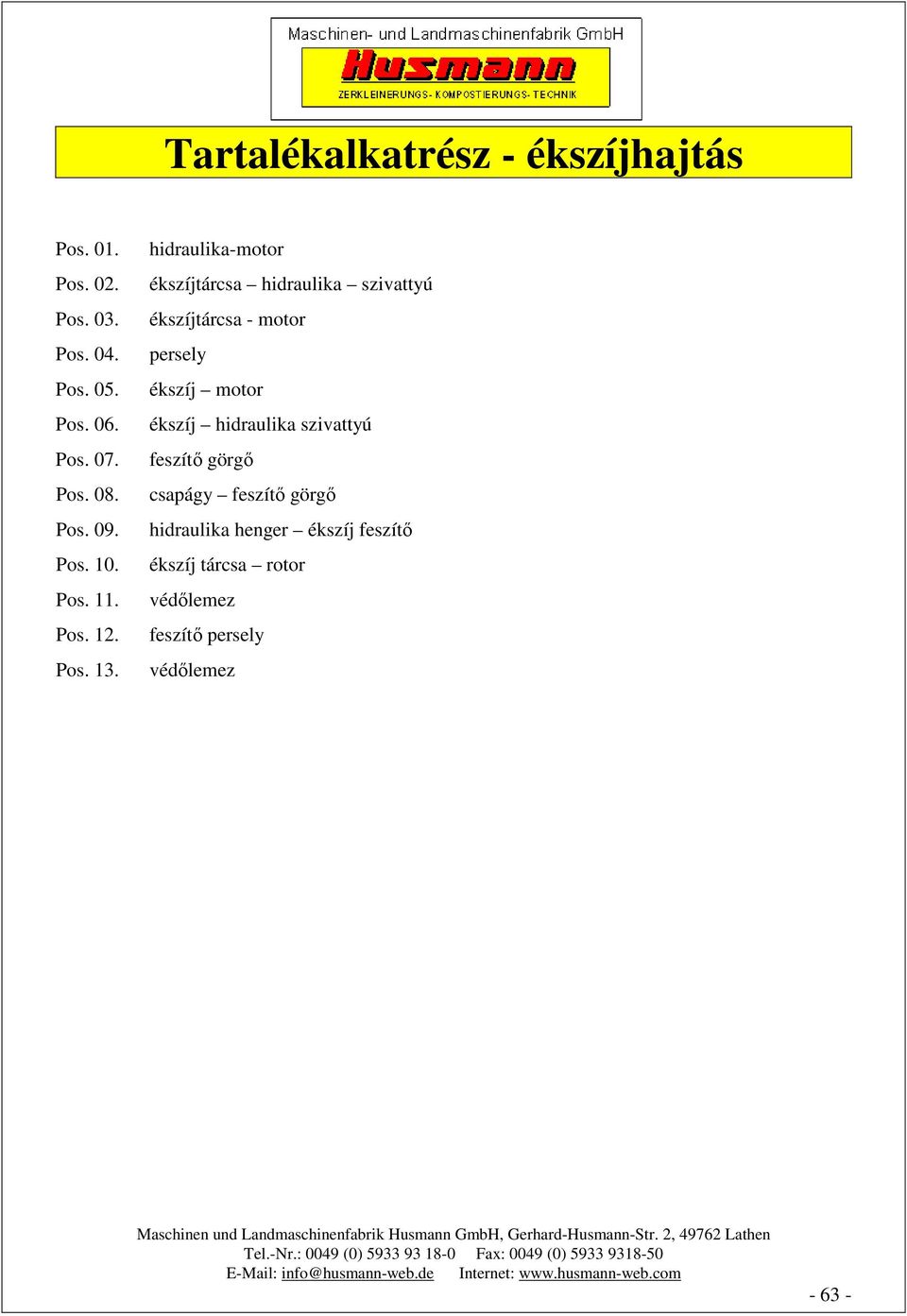

18 Tartalékalkatrész - ékszíjhajtás Pos. 0. Pos. 02. Pos. 03. Pos. 04. Pos. 05. Pos. 06. Pos. 07. Pos. 08. Pos. 09. Pos. 0. Pos.. Pos. 2. Pos. 3. hidraulika-motor ékszíjtárcsa hidraulika szivattyú ékszíjtárcsa - motor persely ékszíj motor ékszíj hidraulika szivattyú feszítő görgő csapágy feszítő görgő hidraulika henger ékszíj feszítő ékszíj tárcsa rotor védőlemez feszítő persely védőlemez

hidraulika-motor ékszíjtárcsa hidraulika szivattyú ékszíjtárcsa - motor persely ékszíj motor

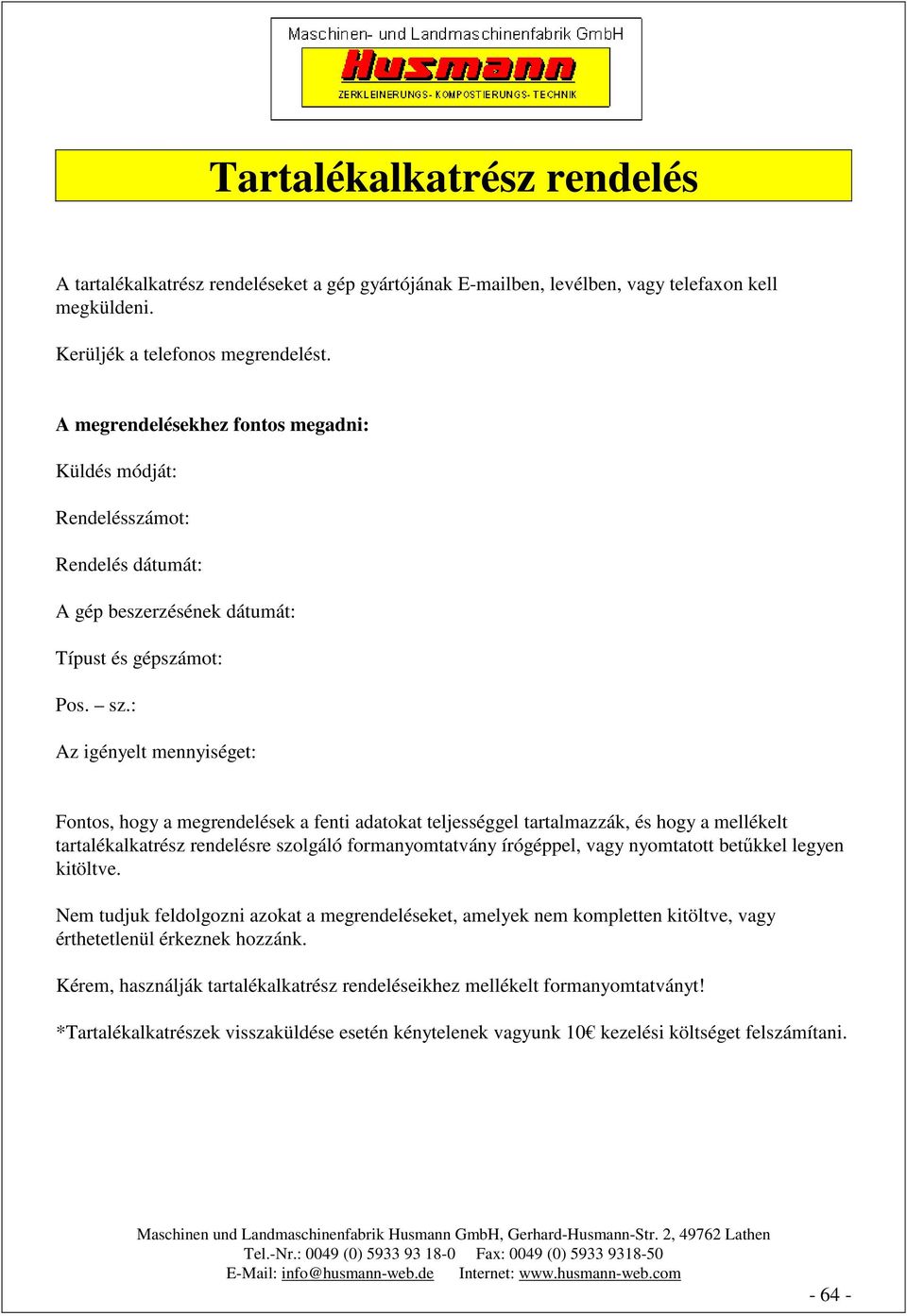

19 Tartalékalkatrész rendelés A tartalékalkatrész rendeléseket a gép gyártójának ben, levélben, vagy telefaxon kell megküldeni. Kerüljék a telefonos megrendelést. A megrendelésekhez fontos megadni: Küldés módját: Rendelésszámot: Rendelés dátumát: A gép beszerzésének dátumát: Típust és gépszámot: Pos. sz.: Az igényelt mennyiséget: Fontos, hogy a megrendelések a fenti adatokat teljességgel tartalmazzák, és hogy a mellékelt tartalékalkatrész rendelésre szolgáló formanyomtatvány írógéppel, vagy nyomtatott betűkkel legyen kitöltve. Nem tudjuk feldolgozni azokat a megrendeléseket, amelyek nem kompletten kitöltve, vagy érthetetlenül érkeznek hozzánk. Kérem, használják tartalékalkatrész rendeléseikhez mellékelt formanyomtatványt! *Tartalékalkatrészek visszaküldése esetén kénytelenek vagyunk 0 kezelési költséget felszámítani

: Az igényelt mennyiséget: Fontos, hogy a megrendelések a fenti adatokat teljességgel tartalmazzák, és hogy a mellékelt tartalékalkatrész rendelésre szolgáló formanyomtatvány írógéppel, vagy

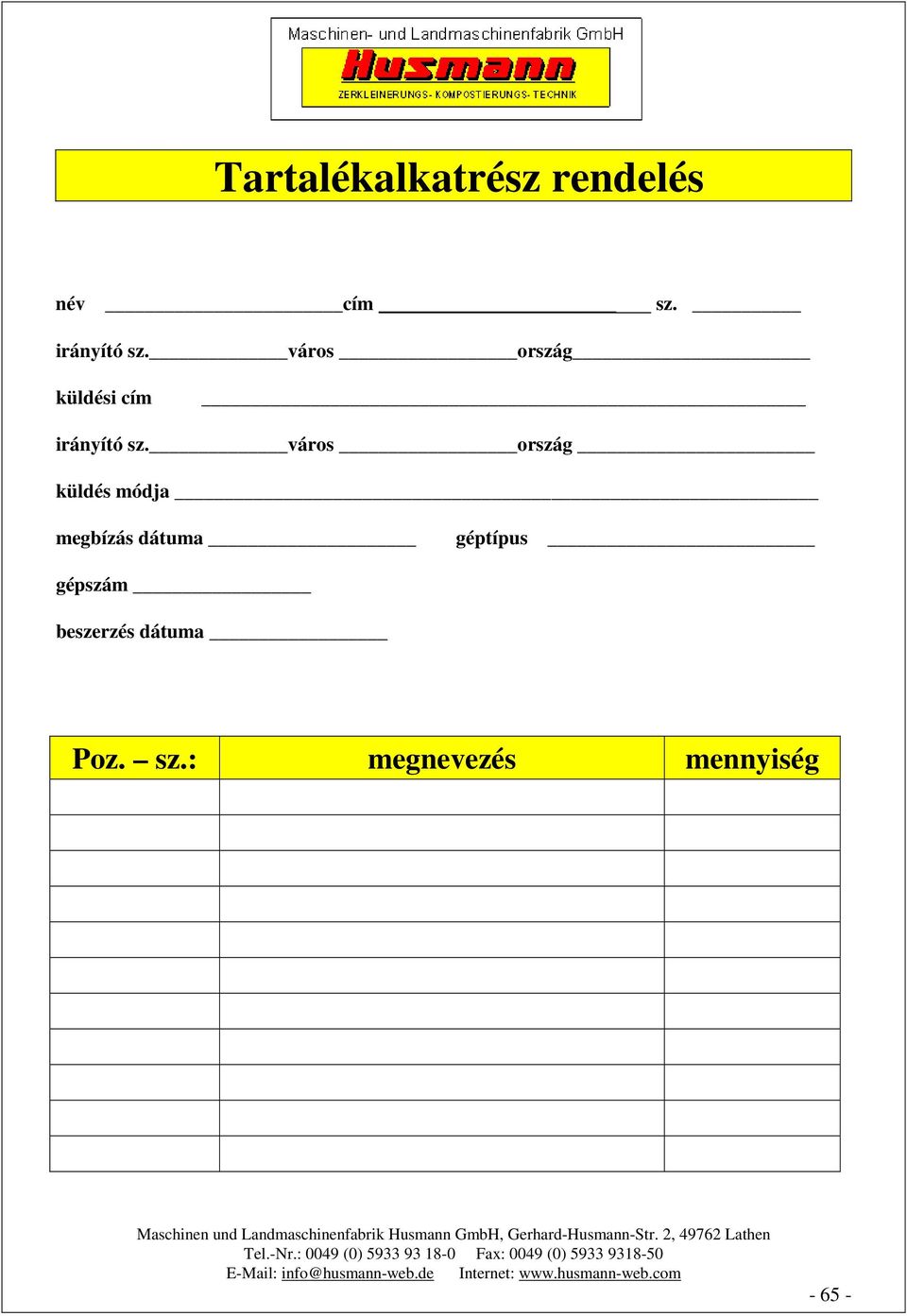

20 Tartalékalkatrész rendelés név cím sz. irányító sz. város ország küldési cím irányító sz. város ország küldés módja megbízás dátuma géptípus gépszám beszerzés dátuma Poz. sz.: megnevezés mennyiség
