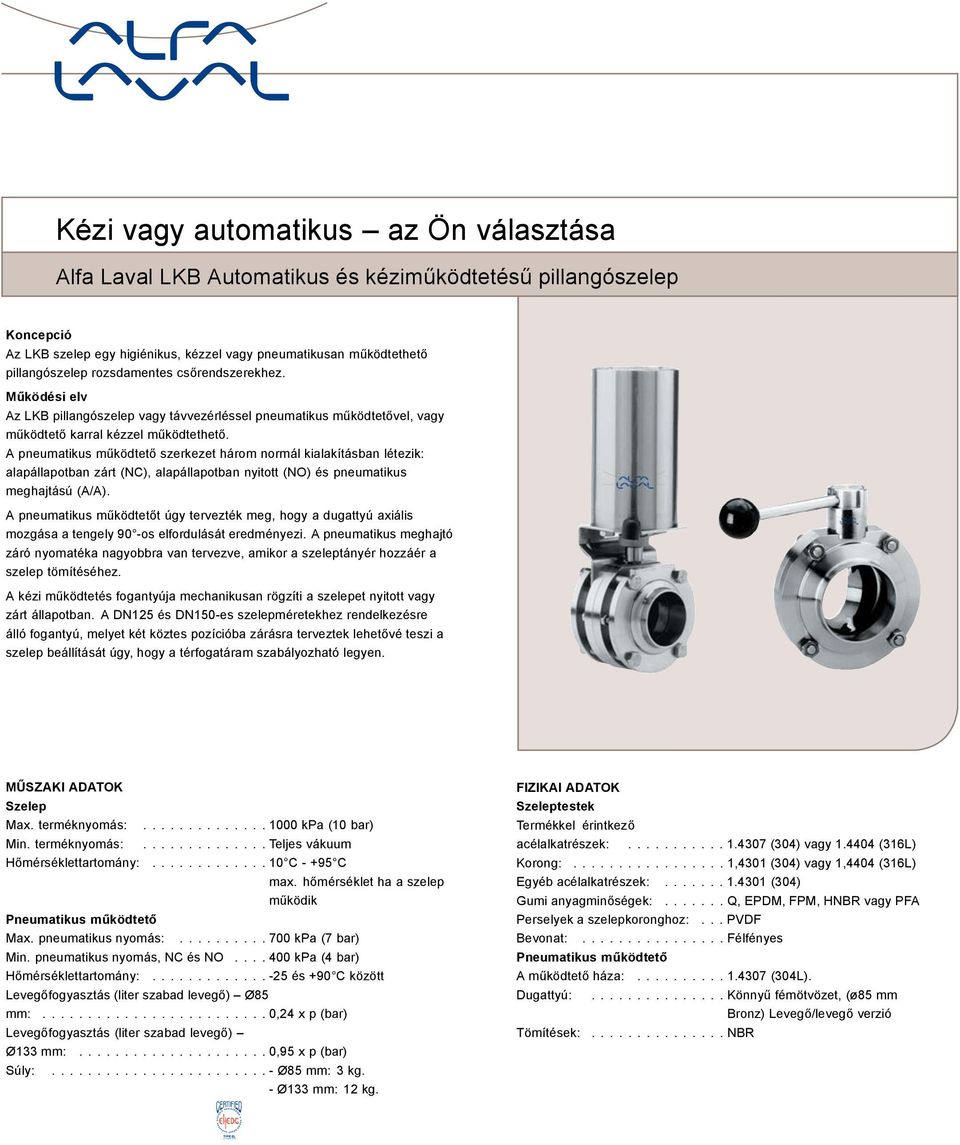

1 O TO E R kykézi vagy automatikus az Ön választása lfa Laval LK utomatikus és kéziműködtetésű pillangószelep Koncepció z LK szelep egy higiénikus, kézzel vagy pneumatikusan működtethető pillangószelep rozsdamentes csőrendszerekhez. Működési elv z LK pillangószelep vagy távvezérléssel pneumatikus működtetővel, vagy működtető karral kézzel működtethető. pneumatikus működtető szerkezet három normál kialakításban létezik: alapállapotban zárt (N), alapállapotban nyitott (NO) és pneumatikus meghajtású (/). pneumatikus működtetőt úgy tervezték meg, hogy a dugattyú axiális mozgása a tengely 90 -os elfordulását eredményezi. pneumatikus meghajtó záró nyomatéka nagyobbra van tervezve, amikor a szeleptányér hozzáér a szelep tömítéséhez. kéziműködtetés fogantyúja mechanikusan rögzíti a szelepet nyitott vagy zárt állapotban. N125 és N150-es szelepméretekhez rendelkezésre álló fogantyú, melyet két köztes pozícióba zárásra terveztek lehetővé teszi a szelep beállítását úgy, hogy a térfogatáram szabályozható legyen. MŰSZKI. TOK Szelep Max.terméknyomás: kPa(10bar) Min.terméknyomás:...Teljesvákuum Hőmérséklettartomány: max. hőmérséklet ha a szelep működik Pneumatikus működtető Max.pneumatikusnyomás:...700kPa(7bar) Min.pneumatikusnyomás,NésNO...400kPa(4bar) Hőmérséklettartomány:...-25és+90 között Levegőfogyasztás (liter szabad levegő) Ø85 mm:...0,24xp(bar) Levegőfogyasztás (liter szabad levegő) Ø133mm:...0,95xp(bar) Súly:...-Ø85mm:3kg. - Ø133 mm: 12 kg. FIZIKI TOK Szeleptestek Termékkel érintkező acélalkatrészek: (304)vagy1.4404(316l) Korong:...1,4301(304)vagy1,4404(316L) Egyébacélalkatrészek: (304) Gumi anyagminőségek:...q,epm,fpm,hnrvagypf Perselyek a szelepkoronghoz:... PVF evonat:...félfényes Pneumatikus működtető működtető háza: (304l). ugattyú:...könnyű fémötvözet, (ø85 mm ronz) Levegő/levegő verzió Tömítések:...NR

2 Normál kialakítás z LK pillangószelep három változatban kapható: LK az ISO csövekhez, LK-2 a IN csövekhez és LK-F a karimás csatlakozásokhoz. szelep két fél szeleptestből, a szeleptányérból, tengely perselyekből és tömítőgyűrűből áll. z LK-F pillangószelep két karimából és két karima tömítőgyűrűből áll. szelepet csavarok és csavaranyák tartják össze. két pneumatikus meghajtó méret, ø85 mm és ø133 mm minden szelepméretre alkalmazható. pneumatikus meghajtó két változatban kapható: LKL és LKL-T. pneumatikus meghajtót egy tartóelem és csavarok rögzítik a szelephez. ( pneumatikus meghajtó speciális tartóelemekkel gömbcsapokra is illeszthető). kéziműködtető fogantyút egy blokkrendszer és csavar rögzíti a szelephez. szelep alapkivitelben hegtoldattal rendelkezik, az LK és LK-2 pillangószelep azonban különböző csatlakozásokkal is szállítható. Opciók. Menetes vég vagy clamp csatlakozás az igényelt szabvány szerint.. ThinkTop a vezérlés és a visszajelzés számára.*. Visszajelző egység mikrokapcsolókkal.*. Visszajelző egység induktív közelítés-kapcsolókkal.* E. Visszajelző egység Hall közelítés-kapcsolókkal.* F. Robbanásbiztos visszajelző egység induktív közelítés-kapcsolókkal.* G. pneumatikus működtető tartóeleme. (Gömbcsapokhoz is). H. Működtető kar kettő vagy négy rögzítési állapothoz (alapkivitel N125 és N150 szelepméretben). I. Működtető kar villamos helyzet visszajelzővel. J. Működtető kar nem meghatározott köztes pozíciókkal (N125 és N150 szelepméretben nem rendelhető). K. Többállású működtető kar**. L. Zárható többállású működtető kar. lakat az 3. ábrán látható módon szerelhető fel. Fontos! lakat nem a szállítási terjedelem része. M. Speciális záróblokk a működtető kar 90 -kal elforgatott állásához. N. Szerelő szerszám a pneumatikus meghajtóhoz. O. Szerelő szerszám a mm-es (N25 N40) szeleptányérok szereléséhez. * ővebb tájékoztatás a Termékkatalógus Vezérlés és visszajelzés című fejezetében található. ** zárható többállású fogantyúra lakat helyezhető a szemközti oldalon lévő ábrán látható módon. Fontos! lakat nem a szállítási terjedelem része. T ábra 1. Zárható többállású működtető kar lakattal. 1 Lakat T ábra 2. Méretek - lakat.. Min. 20 mm. Min. 35 mm. ø6 mm Kapacitás/nyomásesés diagramok LK és LK-F teljesen nyitott 1) 1) T ) ábra 3. Pozicionáló sapka. 1. e/ki 2. Többállású T /1 Fontos! További részletekért lásd: ESE T /1 LK-2 és LK-F teljesen nyitot FONTOS! diagramokra a következő érvényes Közeg: Víz (20 )(68 F). Mérés: VI 2173 szerint.

3 Nyomatékdiagramok Pneumatikus meghajtó LKL ø85 mm: N LKL ø133 mm: N NO NO / / F E G G E F = 6 bar légnyomás = 5 bar légnyomás = Rugóval záródó/nyíló = 6 levegőnyomás bar-ban a tetején E = 6 levegőnyomás bar-ban az alján F = 5 levegőnyomás bar-ban a tetején G = 5 levegőnyomás bar-ban az alján pneumatikus meghajtó elforduló mozgása: 1. Zárás - Rugó visszatérítéssel 2. Nyitás - Pneumatikus működtetés 3. Zárás - Pneumatikus működtetés 4. Nyitás - Rugós visszatérítéssel 5. Zárás 6. Nyitás Nyomaték értékek (a szeleptányért száraz szeleptömítésen elforgatva) Méret max. Nm 25mm/N25 15 N mm / N mm / N ,5 mm / N mm / N ,6 mm / N N N

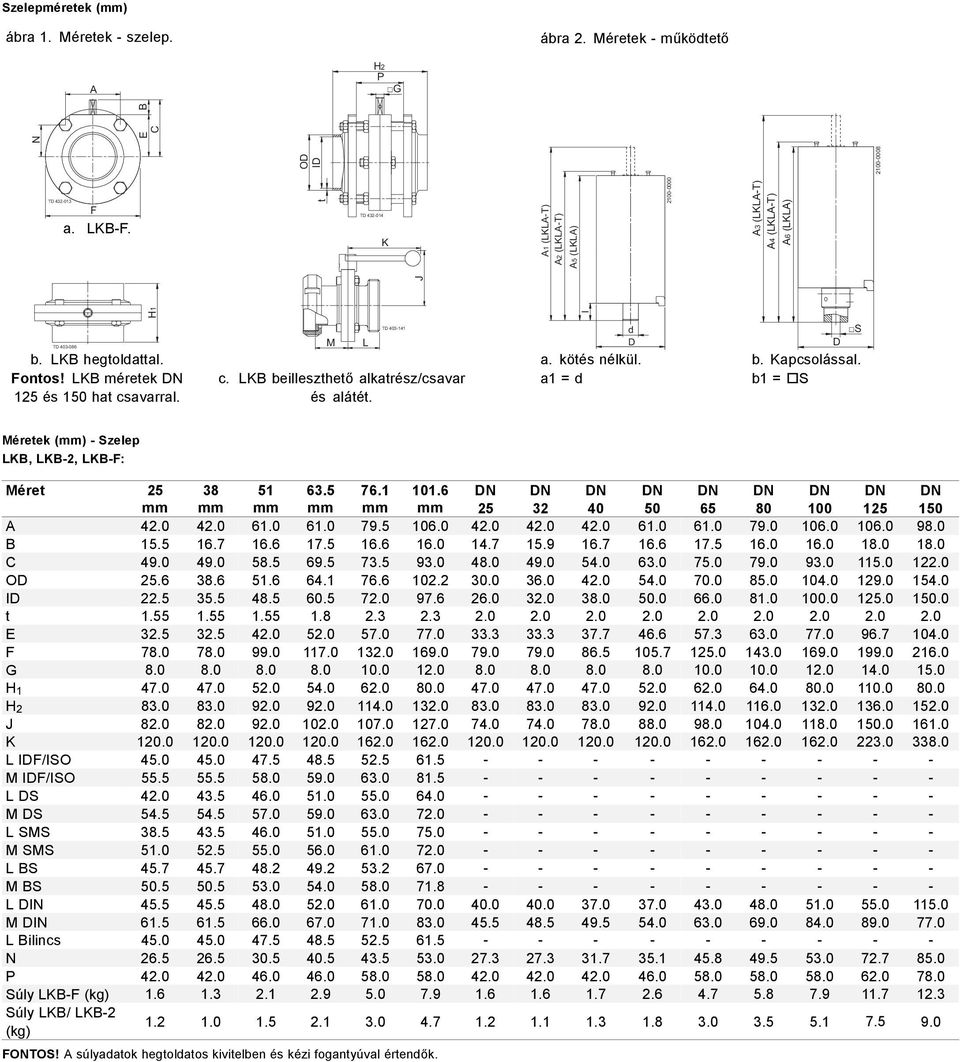

4 Szelepméretek (mm) ábra 1. Méretek - szelep. ábra 2. Méretek - működtető H2 P G O I N E t T F a. LK-F. T K 1 (LKL-T) H1 2 (LKL-T) 5 (LKL) J (LKL-T) I 4 (LKL-T) 6 (LKL) T b. LK hegtoldattal. Fontos! LK méretek N 125 és 150 hat csavarral. M L T c. LK beilleszthető alkatrész/csavar és alátét. d a. kötés nélkül. a1 = d S b. Kapcsolással. b1 = S Méretek (mm) - Szelep LK, LK-2, LK-F: Méret N N N N N N N N N mm mm mm mm mm mm O I t E F G H H J K L IF/ISO MIF/ISO L S M S L SMS M SMS L S M S L IN M IN L ilincs N P Súly LK-F (kg) Súly LK/ LK-2 (kg) FONTOS! súlyadatok hegtoldatos kivitelben és kézi fogantyúval értendők.

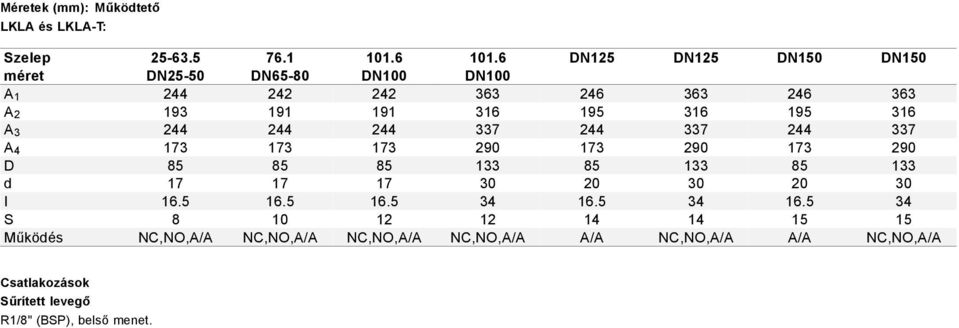

5 Méretek (mm): Működtető LKL és LKL-T: Szelep N125 N125 N150 N150 méret N25-50 N65-80 N100 N d I S Működés N,NO,/ N,NO,/ N,NO,/ N,NO,/ / N,NO,/ / N,NO,/ satlakozások Sűrített levegő R1/8" (SP), belső menet.

6 . ESE00285HU 1507 ár a jelen dokumentumban szereplő információk helytállóak a kiadás időpontjában, fenntartjuk a jogot az előzetes értesítés nélküli megváltoztatására. z LF LVL az lfa Laval orporate által bejegyzett és tulajdonában lévő védjegy. lfa Laval z lfa Laval elérhetősége z elérhetőségi adatokat minden ország esetében folyamatosan frissítjük a weboldalunkon. Kérjük, látogasson el a címre, ha közvetlenül szeretne hozzájutni a tájékoztatáshoz.
