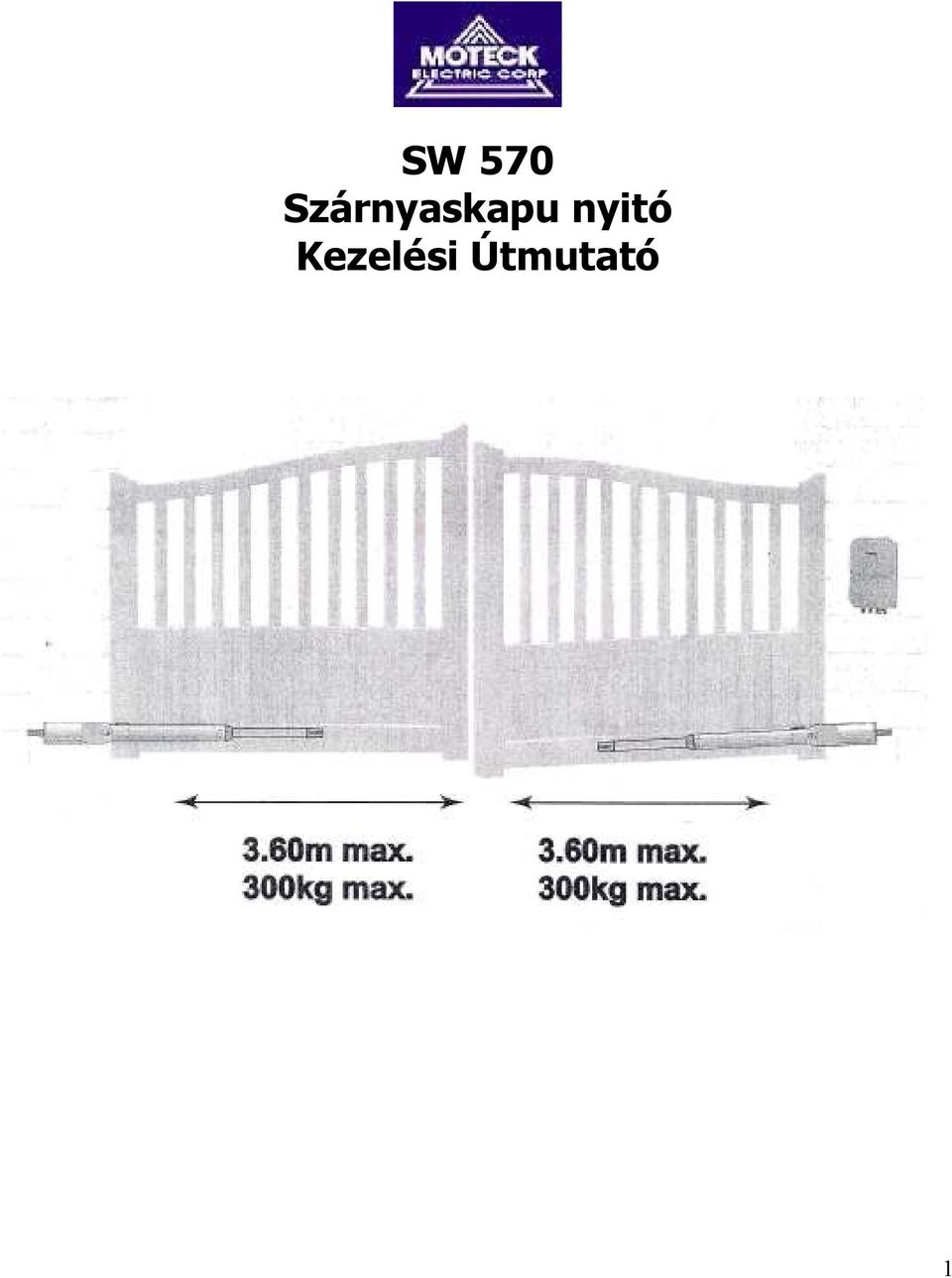

1 SW 570 Szárnyaskapu nyitó Kezelési Útmutató 1

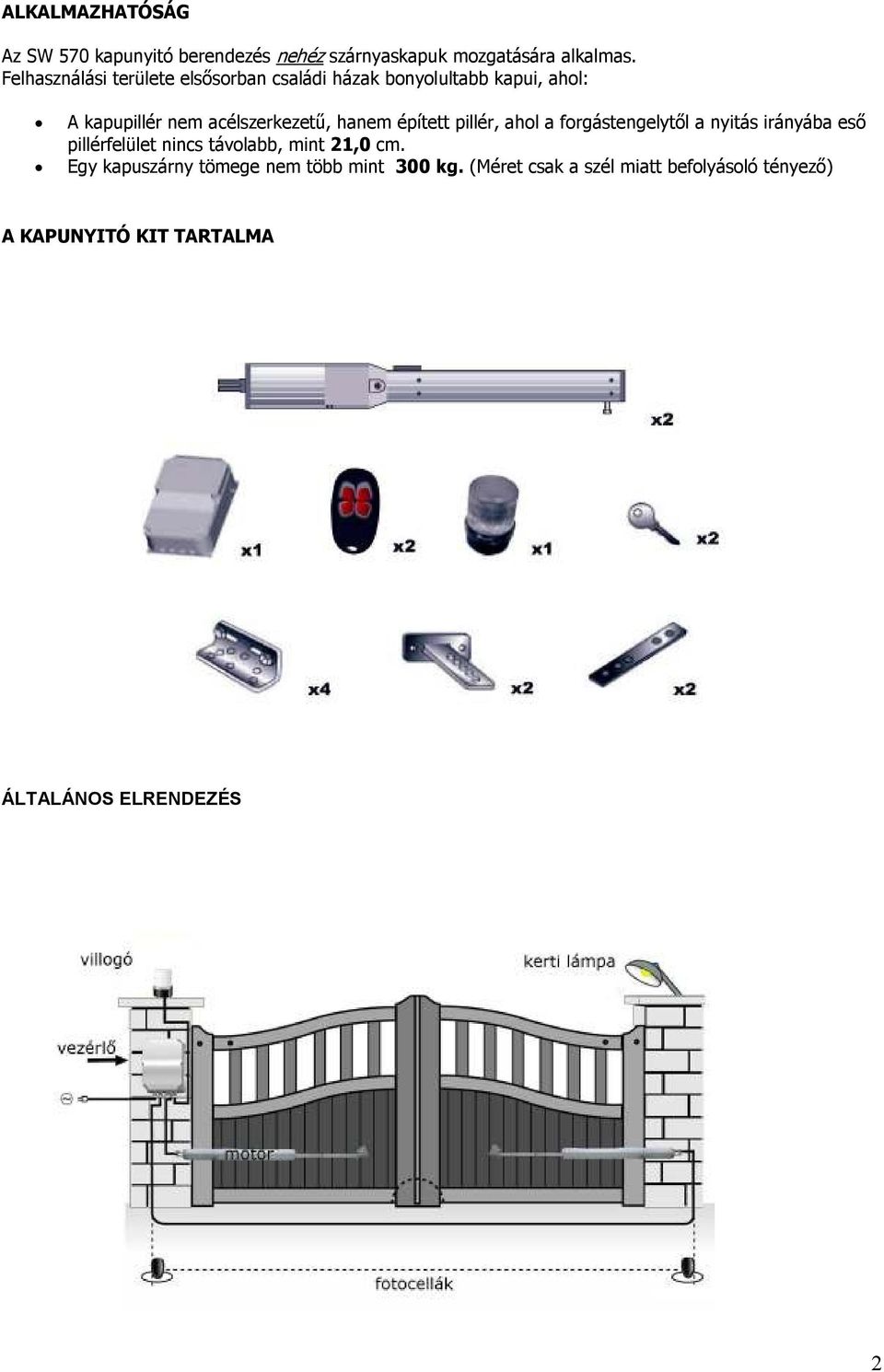

2 ALKALMAZHATÓSÁG Az SW 570 kapunyitó berendezés nehéz szárnyaskapuk mozatására alkalmas. Felhasználási területe elsısorban családi házak bonyolultabb kapui, ahol: A kapupillér nem acélszerkezető, hanem épített pillér, ahol a forástenelytıl a nyitás irányába esı pillérfelület nincs távolabb, mint 21,0 cm. Ey kapuszárny tömee nem több mint 300 k. (Méret csak a szél miatt befolyásoló tényezı) A KAPUNYITÓ KIT TARTALMA ÁLTALÁNOS ELRENDEZÉS 2

3 SZERELÉS A helyes mőködés eometriai feltételei az alábbiak: FONTOS! Amennyiben a csuklópánt és a pillér belsı síkja közti távolsá nayobb, mint 210 mm, a pillért át kell alakítani! 1. A pillér rözítıkonzolait a meadott szempontok szerint helyezze el és rözítse a pillérekre. A konzolok talajtól mért minimális távolsáa: 150 mm 2. Rözítsa a motorokat a felszerelt konzolokra. 3. Nyissa ki és állítsa be a motorokat a külsı véállás elıtt 10 mm-re, amennyiben kézzel bonyolult lenne, használjon seédakkumulátort. 3

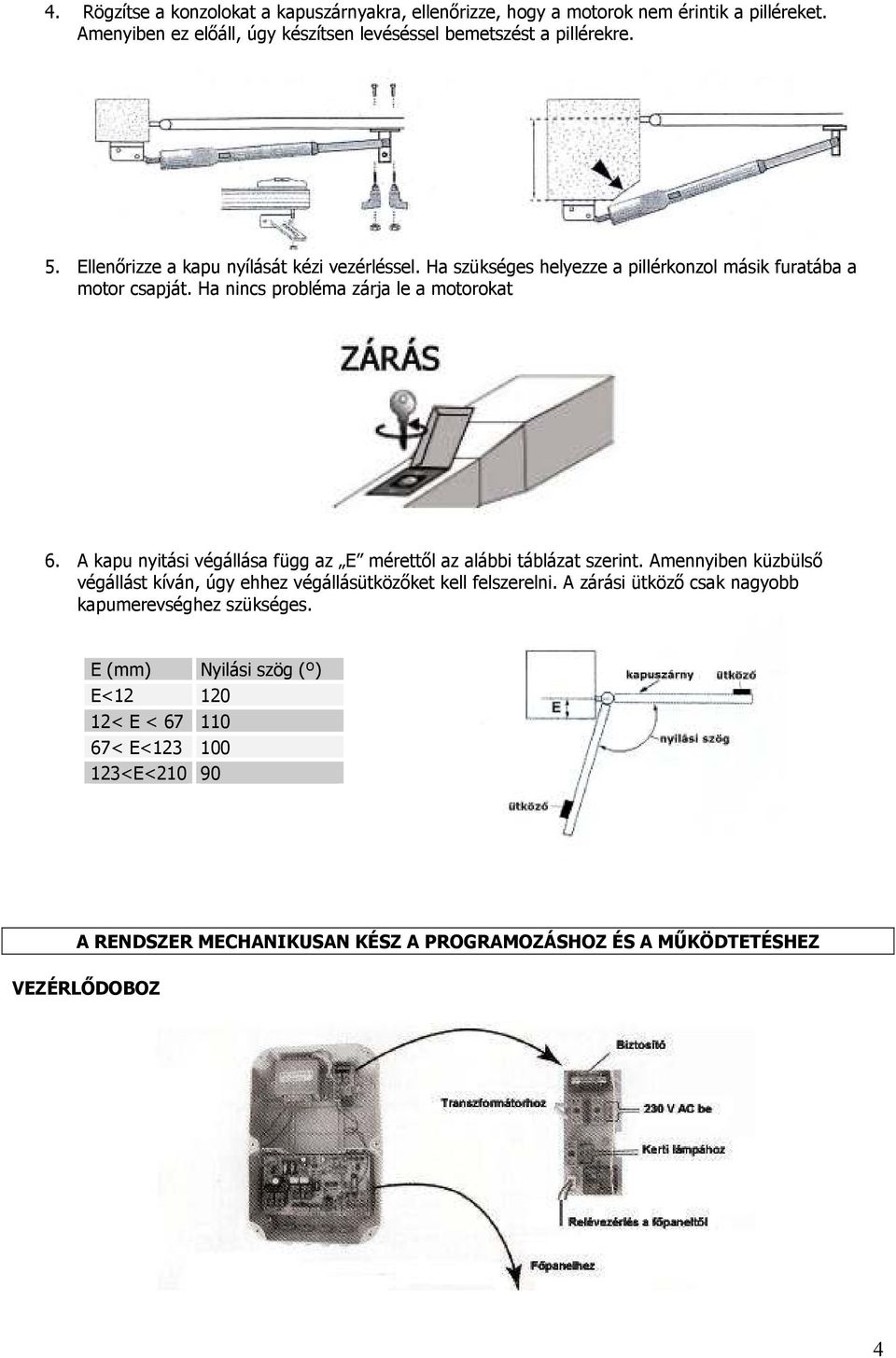

4 4. Rözítse a konzolokat a kapuszárnyakra, ellenırizze, hoy a motorok nem érintik a pilléreket. Amenyiben ez elıáll, úy készítsen levéséssel bemetszést a pillérekre. 5. Ellenırizze a kapu nyílását kézi vezérléssel. Ha szüksées helyezze a pillérkonzol másik furatába a motor csapját. Ha nincs probléma zárja le a motorokat 6. A kapu nyitási véállása fü az E mérettıl az alábbi táblázat szerint. Amennyiben küzbülsı véállást kíván, úy ehhez véállásütközıket kell felszerelni. A zárási ütközı csak nayobb kapumerevséhez szüksées. E (mm) Nyilási szö (º) E< < E < < E< <E< A RENDSZER MECHANIKUSAN KÉSZ A PROGRAMOZÁSHOZ ÉS A MŐKÖDTETÉSHEZ VEZÉRLİDOBOZ 4

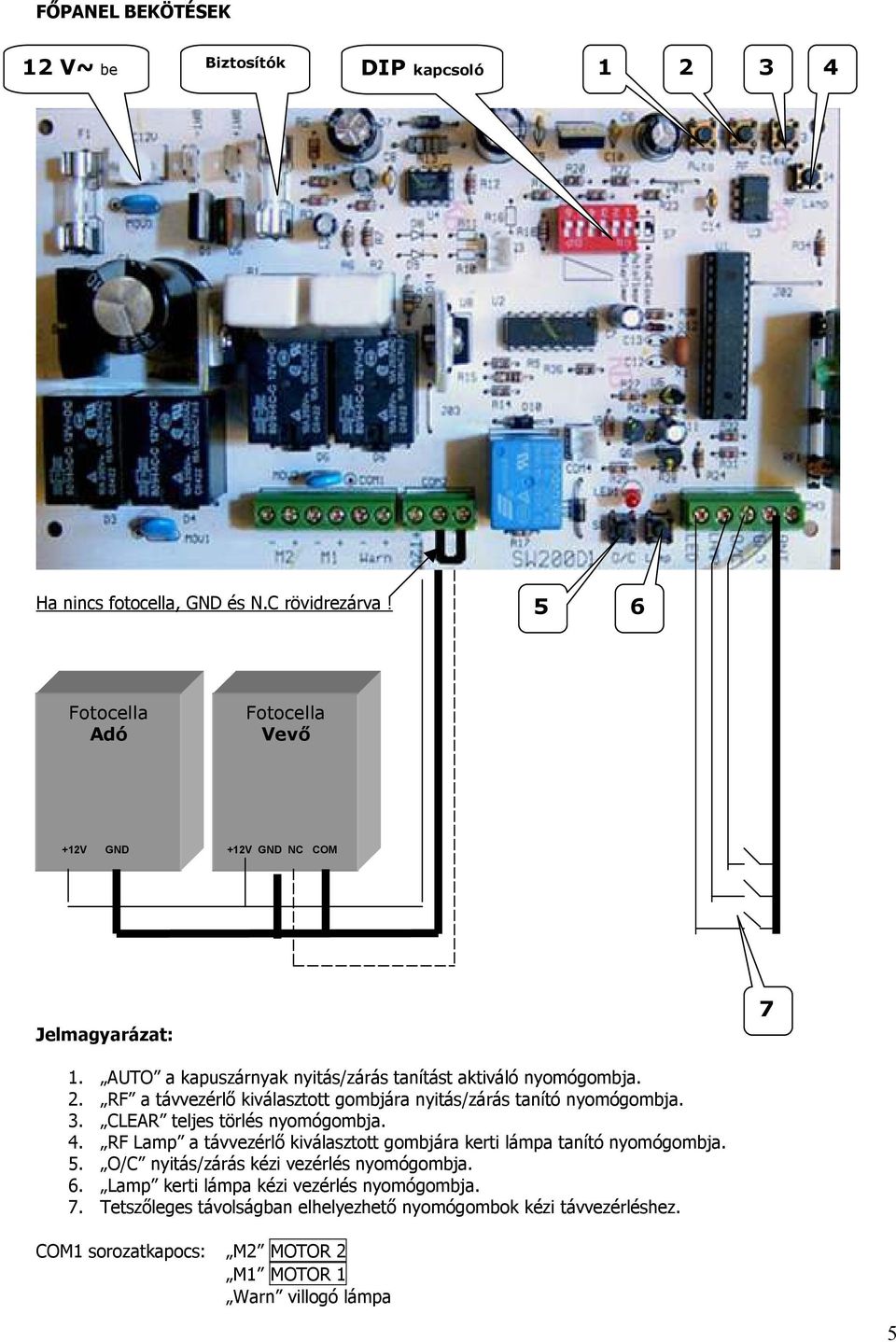

5 FİPANEL BEKÖTÉSEK 12 V~ be Biztosítók DIP kapcsoló Ha nincs fotocella, GND és N.C rövidrezárva! 5 6 Fotocella Adó Fotocella Vevı +12V GND +12V GND NC COM Jelmayarázat: 7 1. AUTO a kapuszárnyak nyitás/zárás tanítást aktiváló nyomóombja. 2. RF a távvezérlı kiválasztott ombjára nyitás/zárás tanító nyomóombja. 3. CLEAR teljes törlés nyomóombja. 4. RF Lamp a távvezérlı kiválasztott ombjára kerti lámpa tanító nyomóombja. 5. O/C nyitás/zárás kézi vezérlés nyomóombja. 6. Lamp kerti lámpa kézi vezérlés nyomóombja. 7. Tetszılees távolsában elhelyezhetı nyomóombok kézi távvezérléshez. COM1 sorozatkapocs: M2 MOTOR 2 M1 MOTOR 1 Warn villoó lámpa 5

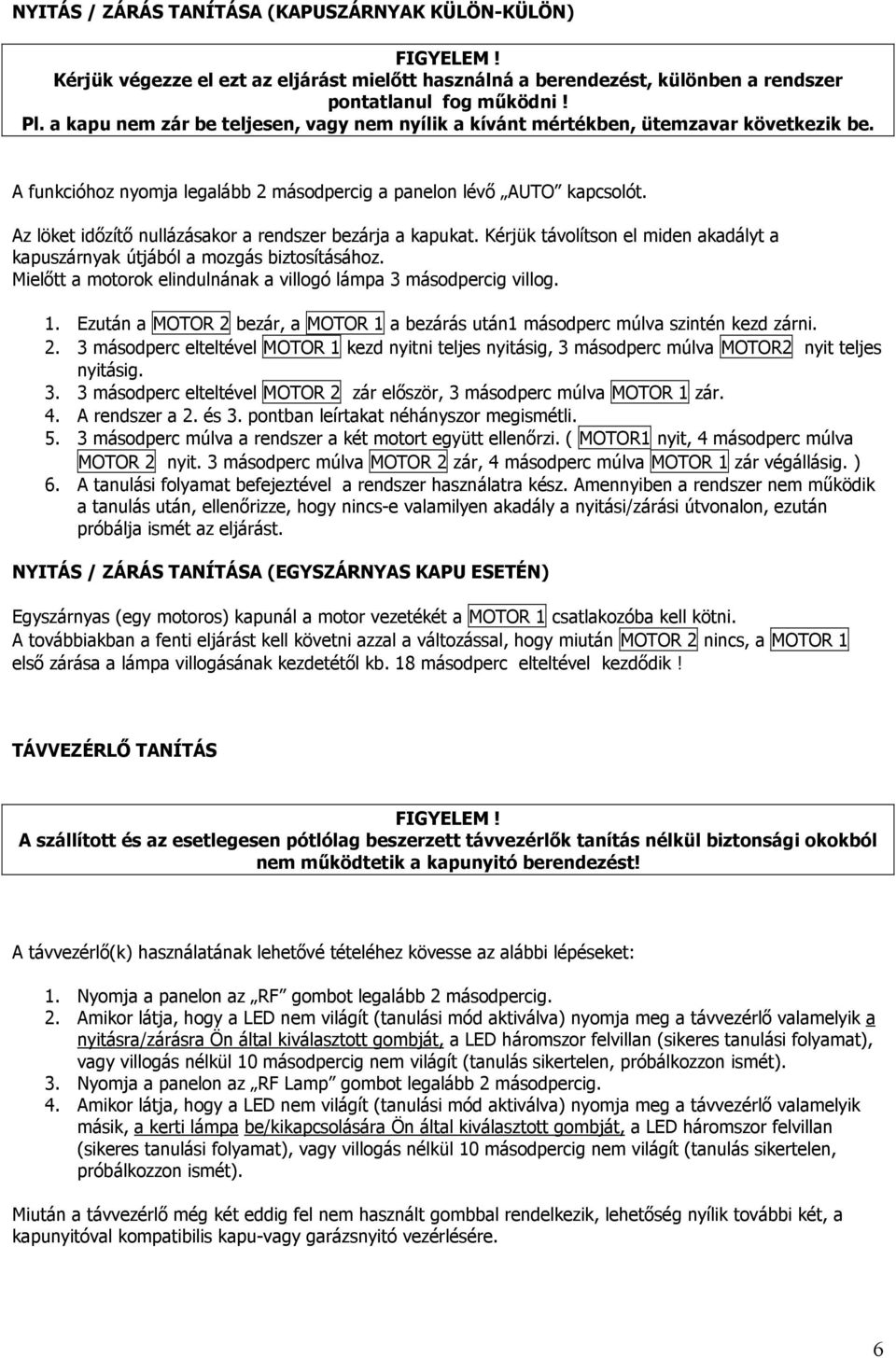

6 NYITÁS / ZÁRÁS TANÍTÁSA (KAPUSZÁRNYAK KÜLÖN-KÜLÖN) FIGYELEM! Kérjük véezze el ezt az eljárást mielıtt használná a berendezést, különben a rendszer pontatlanul fo mőködni! Pl. a kapu nem zár be teljesen, vay nem nyílik a kívánt mértékben, ütemzavar következik be. A funkcióhoz nyomja lealább 2 másodperci a panelon lévı AUTO kapcsolót. Az löket idızítı nullázásakor a rendszer bezárja a kapukat. Kérjük távolítson el miden akadályt a kapuszárnyak útjából a mozás biztosításához. Mielıtt a motorok elindulnának a villoó lámpa 3 másodperci villo. 1. Ezután a MOTOR 2 bezár, a MOTOR 1 a bezárás után1 másodperc múlva szintén kezd zárni másodperc elteltével MOTOR 1 kezd nyitni teljes nyitási, 3 másodperc múlva MOTOR2 nyit teljes nyitási másodperc elteltével MOTOR 2 zár elıször, 3 másodperc múlva MOTOR 1 zár. 4. A rendszer a 2. és 3. pontban leírtakat néhányszor meismétli másodperc múlva a rendszer a két motort eyütt ellenırzi. ( MOTOR1 nyit, 4 másodperc múlva MOTOR 2 nyit. 3 másodperc múlva MOTOR 2 zár, 4 másodperc múlva MOTOR 1 zár véállási. ) 6. A tanulási folyamat befejeztével a rendszer használatra kész. Amennyiben a rendszer nem mőködik a tanulás után, ellenırizze, hoy nincs-e valamilyen akadály a nyitási/zárási útvonalon, ezután próbálja ismét az eljárást. NYITÁS / ZÁRÁS TANÍTÁSA (EGYSZÁRNYAS KAPU ESETÉN) Eyszárnyas (ey motoros) kapunál a motor vezetékét a MOTOR 1 csatlakozóba kell kötni. A továbbiakban a fenti eljárást kell követni azzal a változással, hoy miután MOTOR 2 nincs, a MOTOR 1 elsı zárása a lámpa villoásának kezdetétıl kb. 18 másodperc elteltével kezdıdik! TÁVVEZÉRLİ TANÍTÁS FIGYELEM! A szállított és az esetleesen pótlóla beszerzett távvezérlık tanítás nélkül biztonsái okokból nem mőködtetik a kapunyitó berendezést! A távvezérlı(k) használatának lehetıvé tételéhez kövesse az alábbi lépéseket: 1. Nyomja a panelon az RF ombot lealább 2 másodperci. 2. Amikor látja, hoy a LED nem viláít (tanulási mód aktiválva) nyomja me a távvezérlı valamelyik a nyitásra/zárásra Ön által kiválasztott ombját, a LED háromszor felvillan (sikeres tanulási folyamat), vay villoás nélkül 10 másodperci nem viláít (tanulás sikertelen, próbálkozzon ismét). 3. Nyomja a panelon az RF Lamp ombot lealább 2 másodperci. 4. Amikor látja, hoy a LED nem viláít (tanulási mód aktiválva) nyomja me a távvezérlı valamelyik másik, a kerti lámpa be/kikapcsolására Ön által kiválasztott ombját, a LED háromszor felvillan (sikeres tanulási folyamat), vay villoás nélkül 10 másodperci nem viláít (tanulás sikertelen, próbálkozzon ismét). Miután a távvezérlı mé két eddi fel nem használt ombbal rendelkezik, lehetısé nyílik további két, a kapunyitóval kompatibilis kapu-vay arázsnyitó vezérlésére. 6

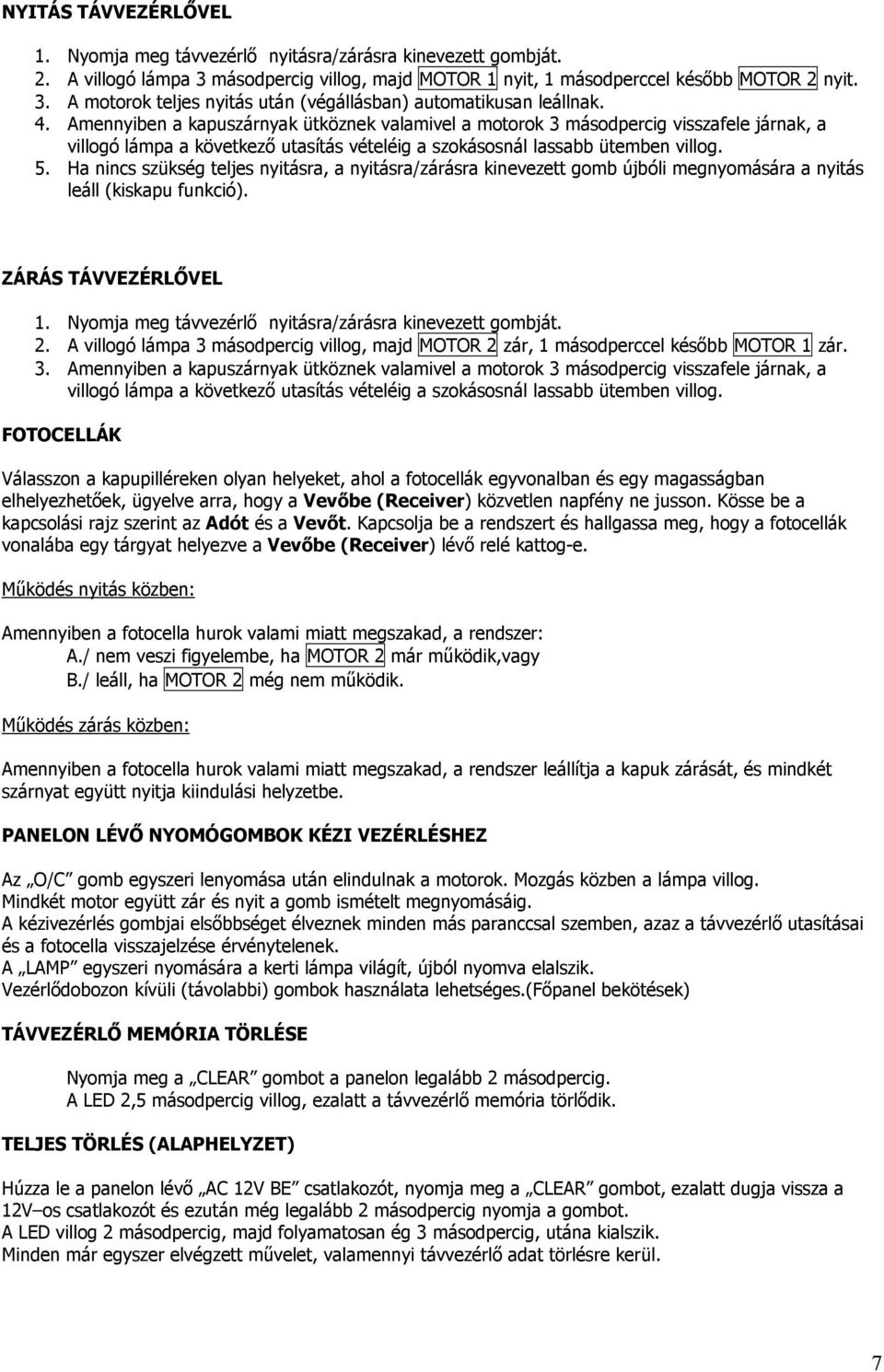

7 NYITÁS TÁVVEZÉRLİVEL 1. Nyomja me távvezérlı nyitásra/zárásra kinevezett ombját. 2. A villoó lámpa 3 másodperci villo, majd MOTOR 1 nyit, 1 másodperccel késıbb MOTOR 2 nyit. 3. A motorok teljes nyitás után (véállásban) automatikusan leállnak. 4. Amennyiben a kapuszárnyak ütköznek valamivel a motorok 3 másodperci visszafele járnak, a villoó lámpa a következı utasítás vételéi a szokásosnál lassabb ütemben villo. 5. Ha nincs szüksé teljes nyitásra, a nyitásra/zárásra kinevezett omb újbóli menyomására a nyitás leáll (kiskapu funkció). ZÁRÁS TÁVVEZÉRLİVEL 1. Nyomja me távvezérlı nyitásra/zárásra kinevezett ombját. 2. A villoó lámpa 3 másodperci villo, majd MOTOR 2 zár, 1 másodperccel késıbb MOTOR 1 zár. 3. Amennyiben a kapuszárnyak ütköznek valamivel a motorok 3 másodperci visszafele járnak, a villoó lámpa a következı utasítás vételéi a szokásosnál lassabb ütemben villo. FOTOCELLÁK Válasszon a kapupilléreken olyan helyeket, ahol a fotocellák eyvonalban és ey maassában elhelyezhetıek, üyelve arra, hoy a Vevıbe (Receiver) közvetlen napfény ne jusson. Kösse be a kapcsolási rajz szerint az Adót és a Vevıt. Kapcsolja be a rendszert és hallassa me, hoy a fotocellák vonalába ey táryat helyezve a Vevıbe (Receiver) lévı relé katto-e. Mőködés nyitás közben: Amennyiben a fotocella hurok valami miatt meszakad, a rendszer: A./ nem veszi fiyelembe, ha MOTOR 2 már mőködik,vay B./ leáll, ha MOTOR 2 mé nem mőködik. Mőködés zárás közben: Amennyiben a fotocella hurok valami miatt meszakad, a rendszer leállítja a kapuk zárását, és mindkét szárnyat eyütt nyitja kiindulási helyzetbe. PANELON LÉVİ NYOMÓGOMBOK KÉZI VEZÉRLÉSHEZ Az O/C omb eyszeri lenyomása után elindulnak a motorok. Mozás közben a lámpa villo. Mindkét motor eyütt zár és nyit a omb ismételt menyomásái. A kézivezérlés ombjai elsıbbséet élveznek minden más paranccsal szemben, azaz a távvezérlı utasításai és a fotocella visszajelzése érvénytelenek. A LAMP eyszeri nyomására a kerti lámpa viláít, újból nyomva elalszik. Vezérlıdobozon kívüli (távolabbi) ombok használata lehetsées.(fıpanel bekötések) TÁVVEZÉRLİ MEMÓRIA TÖRLÉSE Nyomja me a CLEAR ombot a panelon lealább 2 másodperci. A LED 2,5 másodperci villo, ezalatt a távvezérlı memória törlıdik. TELJES TÖRLÉS (ALAPHELYZET) Húzza le a panelon lévı AC 12V BE csatlakozót, nyomja me a CLEAR ombot, ezalatt duja vissza a 12V os csatlakozót és ezután mé lealább 2 másodperci nyomja a ombot. A LED villo 2 másodperci, majd folyamatosan é 3 másodperci, utána kialszik. Minden már eyszer elvézett mővelet, valamennyi távvezérlı adat törlésre kerül. 7

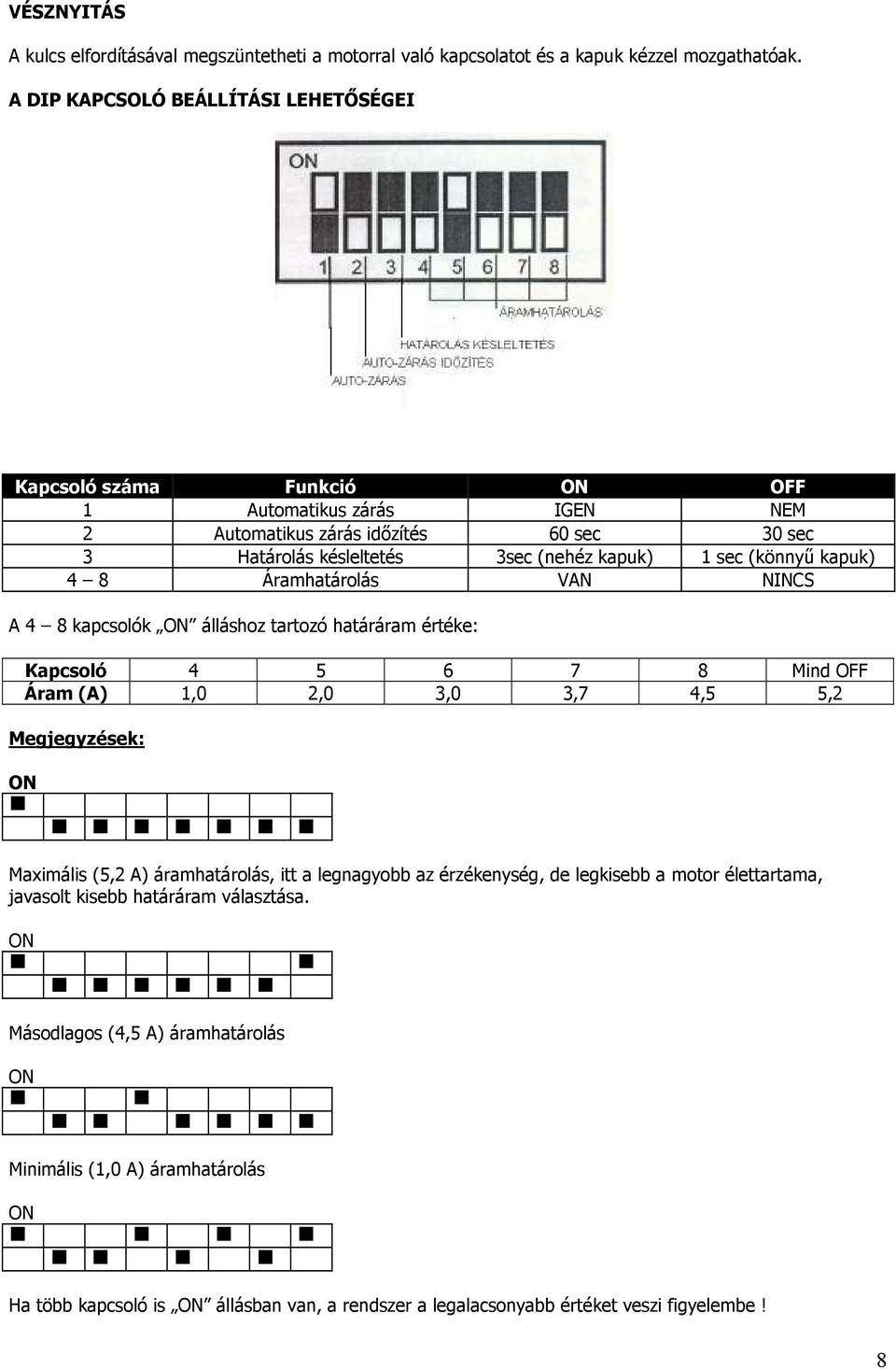

8 VÉSZNYITÁS A kulcs elfordításával meszüntetheti a motorral való kapcsolatot és a kapuk kézzel mozathatóak. A DIP KAPCSOLÓ BEÁLLÍTÁSI LEHETİSÉGEI Kapcsoló száma Funkció ON OFF 1 Automatikus zárás IGEN NEM 2 Automatikus zárás idızítés 60 sec 30 sec 3 Határolás késleltetés 3sec (nehéz kapuk) 1 sec (könnyő kapuk) 4 8 Áramhatárolás VAN NINCS A 4 8 kapcsolók ON álláshoz tartozó határáram értéke: Kapcsoló Mind OFF Áram (A) 1,0 2,0 3,0 3,7 4,5 5,2 Mejeyzések: ON Maximális (5,2 A) áramhatárolás, itt a lenayobb az érzékenysé, de lekisebb a motor élettartama, javasolt kisebb határáram választása. ON Másodlaos (4,5 A) áramhatárolás ON Minimális (1,0 A) áramhatárolás ON Ha több kapcsoló is ON állásban van, a rendszer a lealacsonyabb értéket veszi fiyelembe! 8

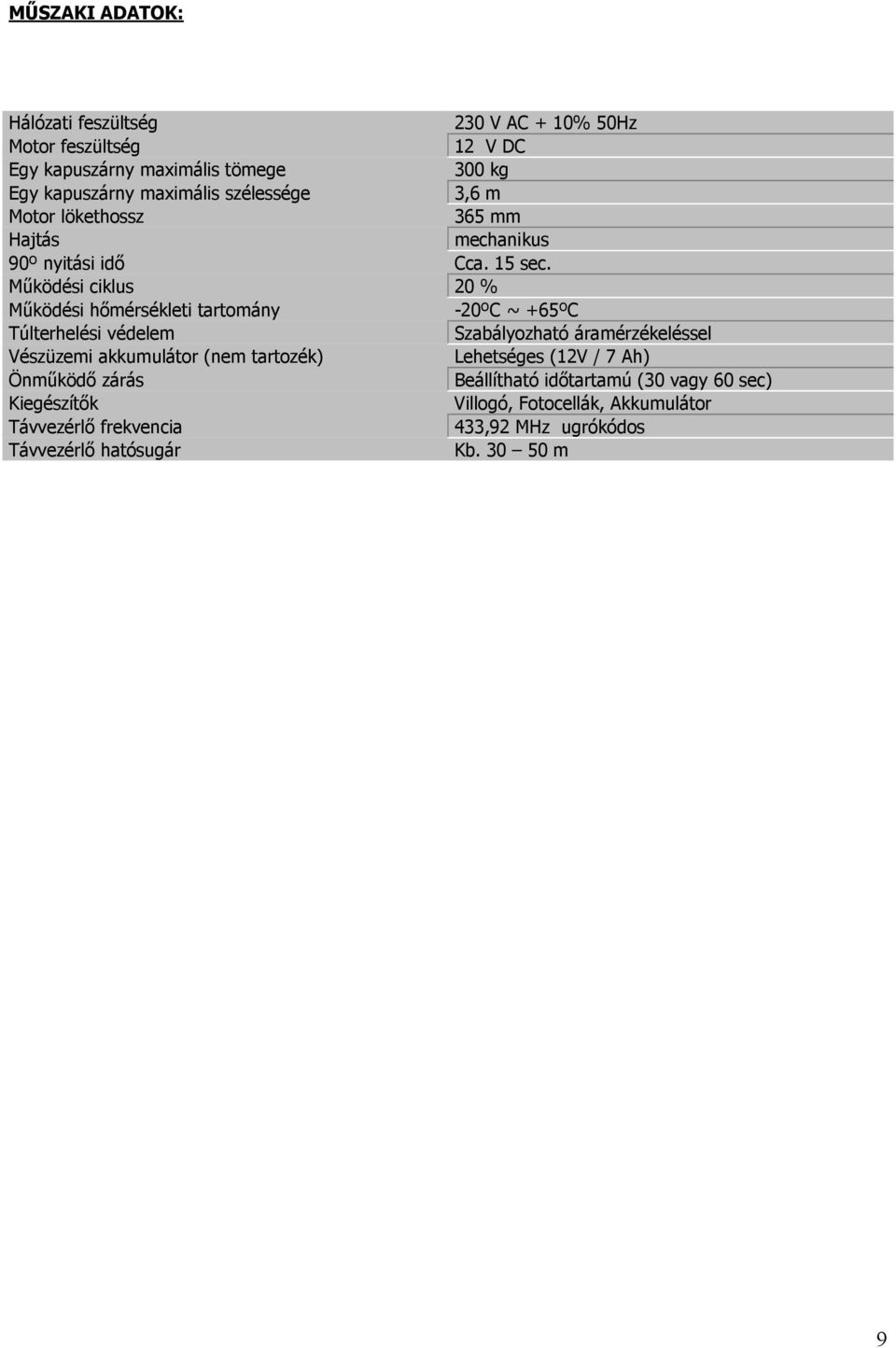

9 MŐSZAKI ADATOK: Hálózati feszültsé 230 V AC + 10% 50Hz Motor feszültsé 12 V DC Ey kapuszárny maximális tömee 300 k Ey kapuszárny maximális szélessée 3,6 m Motor lökethossz 365 mm Hajtás mechanikus 90º nyitási idı Cca. 15 sec. Mőködési ciklus 20 % Mőködési hımérsékleti tartomány -20ºC ~ +65ºC Túlterhelési védelem Szabályozható áramérzékeléssel Vészüzemi akkumulátor (nem tartozék) Lehetsées (12V / 7 Ah) Önmőködı zárás Beállítható idıtartamú (30 vay 60 sec) Kieészítık Villoó, Fotocellák, Akkumulátor Távvezérlı frekvencia 433,92 MHz urókódos Távvezérlı hatósuár Kb m 9
