SERVO-DRIVE TANDEM fiókhoz. Szerelési útmutató

Átírás

1 SERVO-DRIVE TANDEM fiókhoz Szerelési útmutató

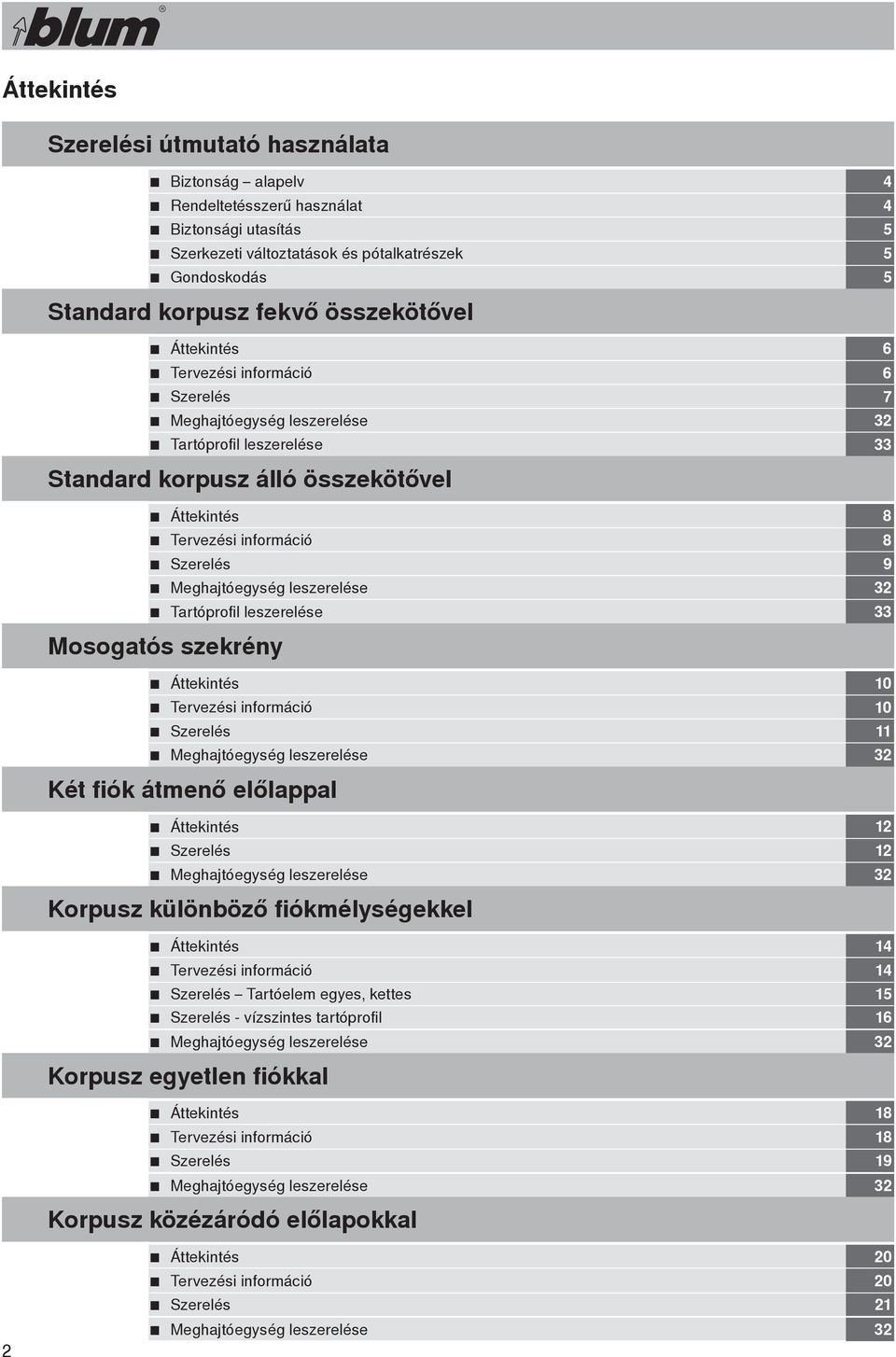

2 Áttekintés Szerelési útmutató használata Biztonság alapelv Rendeltetésszerű használat Biztonsági utasítás Szerkezeti változtatások és pótalkatrészek Gondoskodás Standard korpusz fekvő összekötővel Áttekintés Tervezési információ Szerelés Meghajtóegység leszerelése Tartóprofil leszerelése Standard korpusz álló összekötővel Áttekintés Tervezési információ Szerelés Meghajtóegység leszerelése Tartóprofil leszerelése Mosogatós szekrény Áttekintés Tervezési információ Szerelés Meghajtóegység leszerelése Két fiók átmenő előlappal Áttekintés Szerelés Meghajtóegység leszerelése Korpusz különböző fiókmélységekkel Áttekintés Tervezési információ Szerelés Tartóelem egyes, kettes Szerelés - vízszintes tartóprofil Meghajtóegység leszerelése Korpusz egyetlen fiókkal Áttekintés Tervezési információ Szerelés Meghajtóegység leszerelése Korpusz közézáródó előlapokkal Áttekintés Tervezési információ Szerelés Meghajtóegység leszerelése

3 Áttekintés Kábelezés: Blum-hálózati adapter 00 W Standard korpusz és korpusz közézáródó előlapokkal kábelterve alsó kábelezés Standard korpusz és korpusz közézáródó előlapokkal kábelterve hátsó kábelezés Mosogatós szekrény Korpusz különböző fiókmélységekkel korpusz egyetlen fiókkal Szerelés: 00 Wattos Blum-hálózati adapter és tartozékok Áttekintés fenéklapra szerelés Áttekintés falra szerelés Tervezési információ Szerelés Leszerelés Kábelezés: Blum-hálózati adapter 70 W Két fiók átmenő előlappal Szerelés Leszerelés Szerelés: 70 Wattos Blum-hálózati adapter és tartozékok Áttekintés Tervezési információ Szerelés Leszerelés Ellenőrző méretek Előlapmegmunkálás Blum-távtartó ütköző Fiók ráütődő előlappal Belső fiók és fiók közézáródó előlappal Általános információk Leszerelés Tartóprofil rögzítők pozíciója Felső tartóelemek pozíciója, kettes, egyes befogó Meghajtóegység kapcsolója Kilökőkar hosszabbító Összehangoló kábel Meghajtóegység Tartóprofil Blum-hálózati adapter Üzemzavar megszüntetése Áttekintés 34

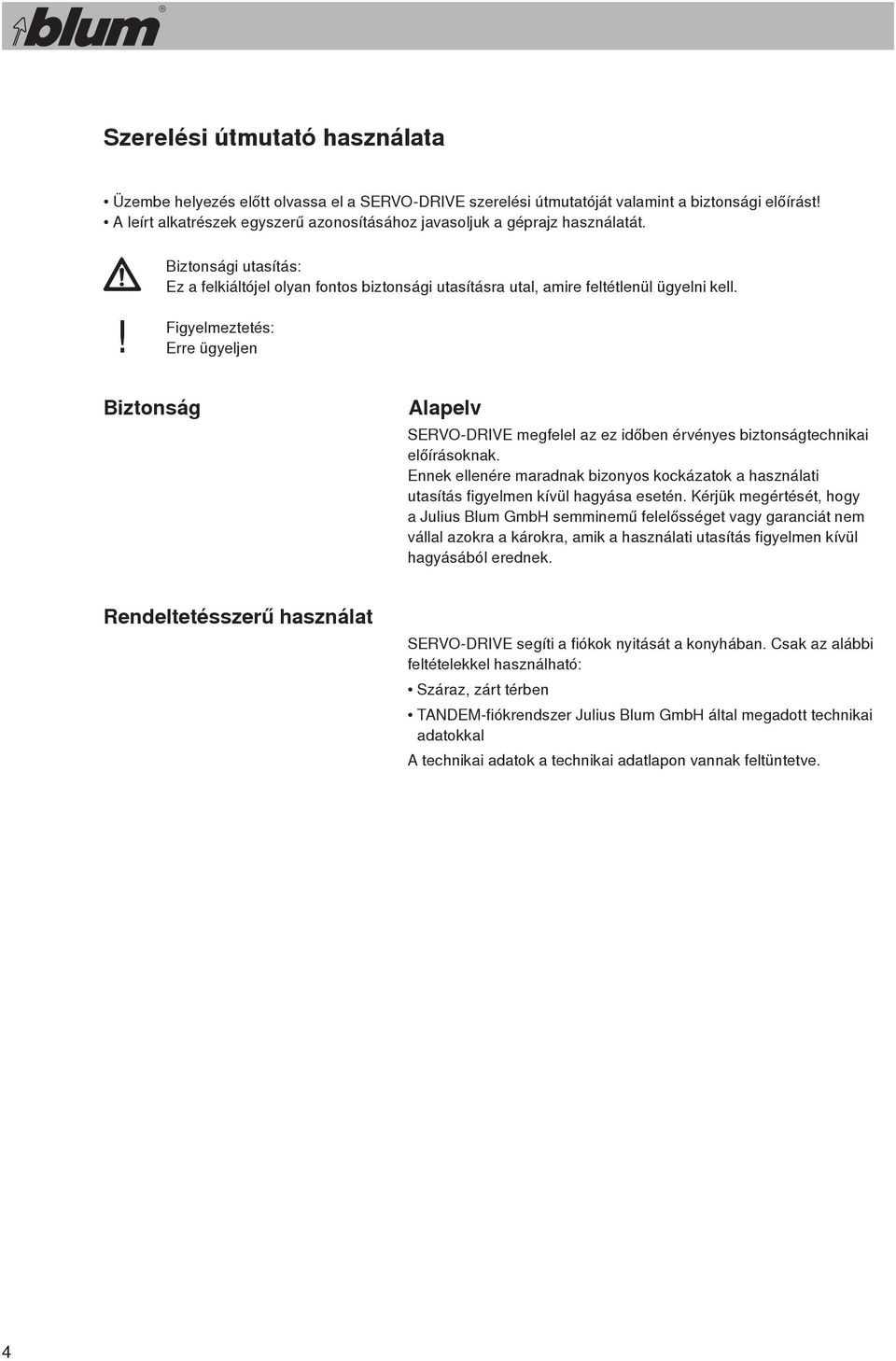

4 Szerelési útmutató használata Üzembe helyezés előtt olvassa el a SERVO-DRIVE szerelési útmutatóját valamint a biztonsági előírást A leírt alkatrészek egyszerű azonosításához javasoljuk a géprajz használatát. Biztonsági utasítás: Ez a felkiáltójel olyan fontos biztonsági utasításra utal, amire feltétlenül ügyelni kell. Figyelmeztetés: Erre ügyeljen Biztonság Alapelv SERVO-DRIVE megfelel az ez időben érvényes biztonságtechnikai előírásoknak. Ennek ellenére maradnak bizonyos kockázatok a használati utasítás figyelmen kívül hagyása esetén. Kérjük megértését, hogy a Julius Blum GmbH semminemű felelősséget vagy garanciát nem vállal azokra a károkra, amik a használati utasítás figyelmen kívül hagyásából erednek. Rendeltetésszerű használat SERVO-DRIVE segíti a fiókok nyitását a konyhában. Csak az alábbi feltételekkel használható: Száraz, zárt térben TANDEM-fiókrendszer Julius Blum GmbH által megadott technikai adatokkal A technikai adatok a technikai adatlapon vannak feltüntetve.

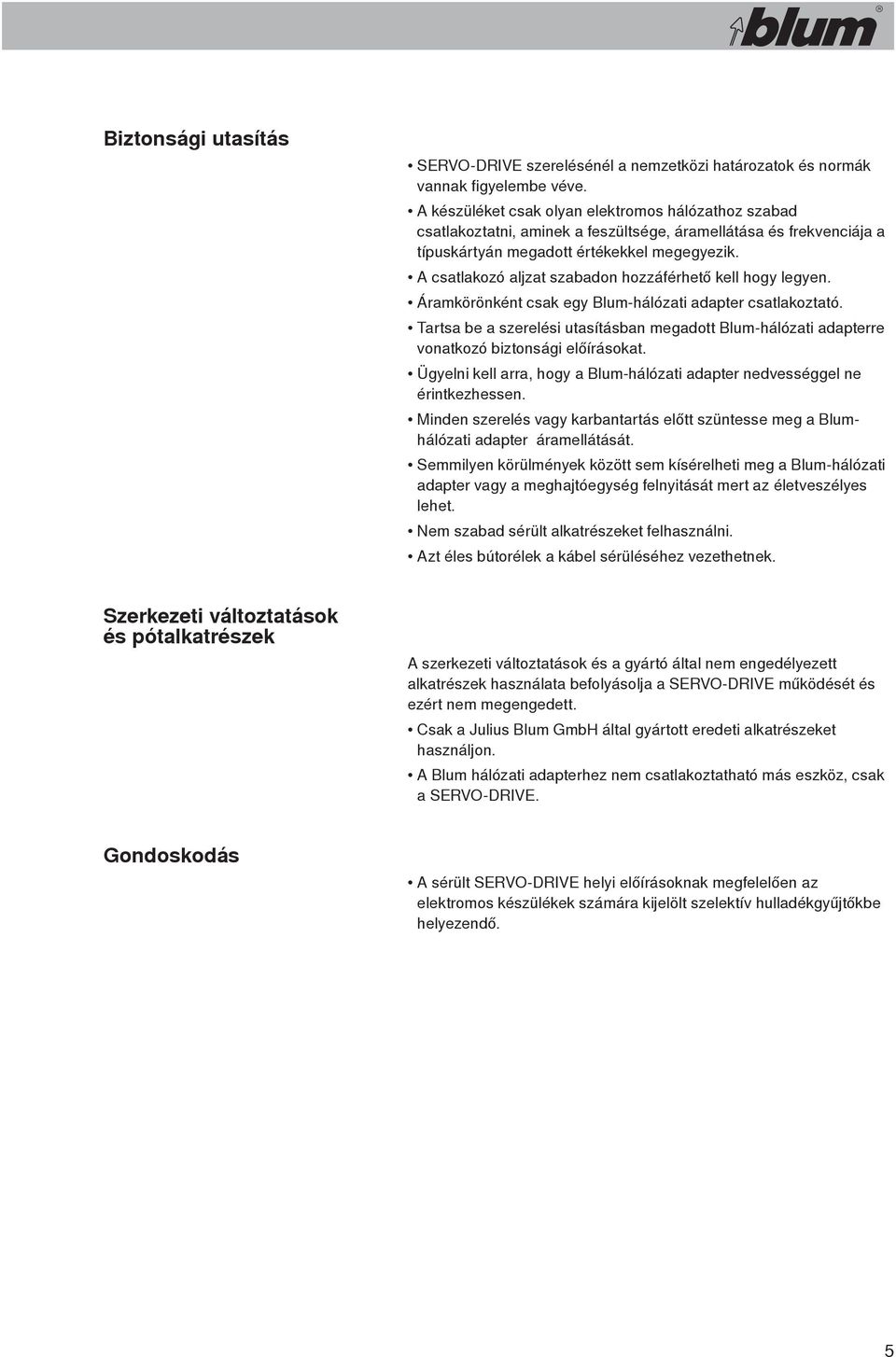

5 Biztonsági utasítás SERVO-DRIVE szerelésénél a nemzetközi határozatok és normák vannak figyelembe véve. A készüléket csak olyan elektromos hálózathoz szabad csatlakoztatni, aminek a feszültsége, áramellátása és frekvenciája a típuskártyán megadott értékekkel megegyezik. A csatlakozó aljzat szabadon hozzáférhető kell hogy legyen. Áramkörönként csak egy Blum-hálózati adapter csatlakoztató. Tartsa be a szerelési utasításban megadott Blum-hálózati adapterre vonatkozó biztonsági előírásokat. Ügyelni kell arra, hogy a Blum-hálózati adapter nedvességgel ne érintkezhessen. Minden szerelés vagy karbantartás előtt szüntesse meg a Blumhálózati adapter áramellátását. Semmilyen körülmények között sem kísérelheti meg a Blum-hálózati adapter vagy a meghajtóegység felnyitását mert az életveszélyes lehet. Nem szabad sérült alkatrészeket felhasználni. Azt éles bútorélek a kábel sérüléséhez vezethetnek. Szerkezeti változtatások és pótalkatrészek A szerkezeti változtatások és a gyártó által nem engedélyezett alkatrészek használata befolyásolja a SERVO-DRIVE működését és ezért nem megengedett. Csak a Julius Blum GmbH által gyártott eredeti alkatrészeket használjon. A Blum hálózati adapterhez nem csatlakoztatható más eszköz, csak a SERVO-DRIVE. Gondoskodás A sérült SERVO-DRIVE helyi előírásoknak megfelelően az elektromos készülékek számára kijelölt szelektív hulladékgyűjtőkbe helyezendő.

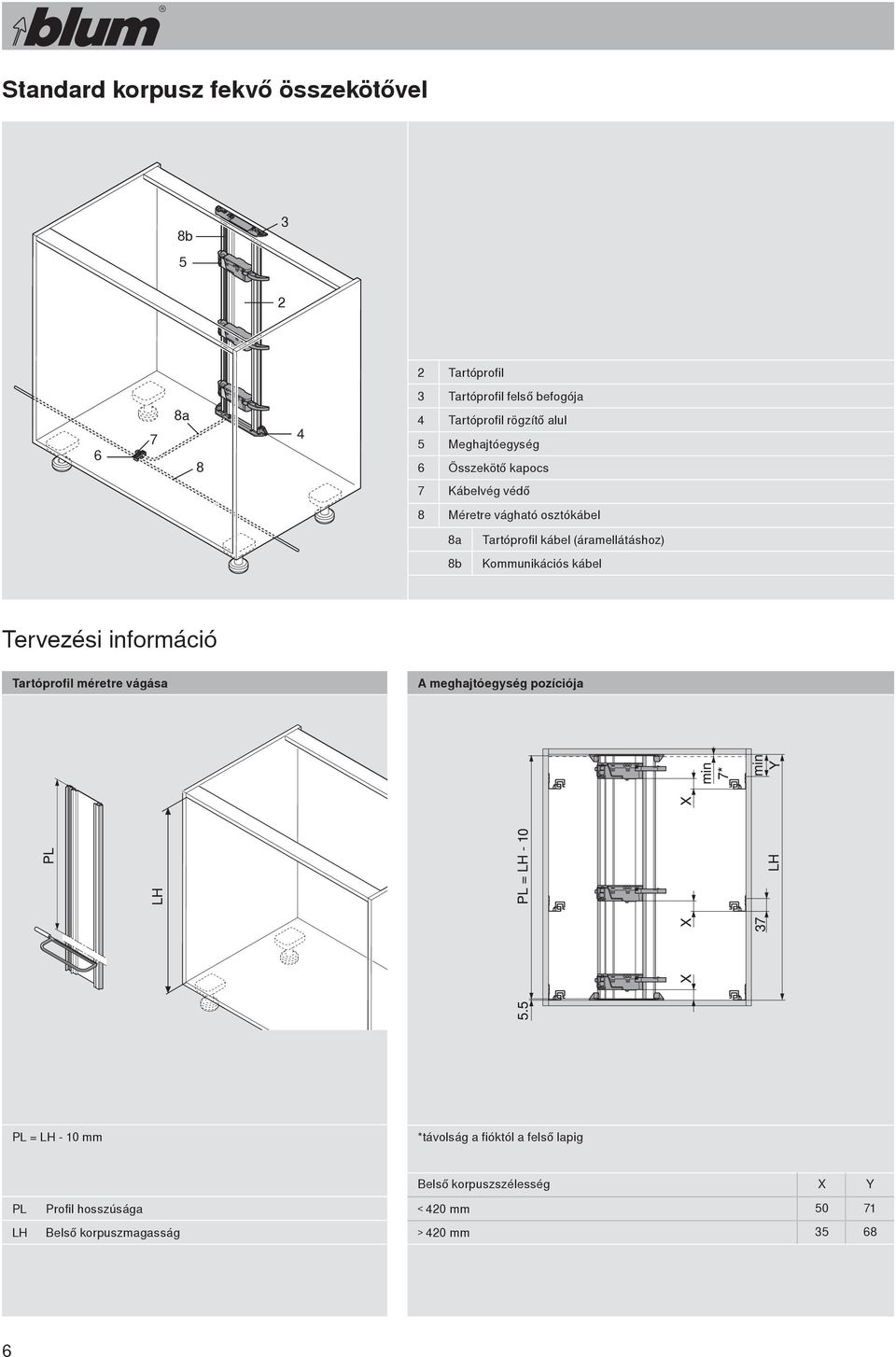

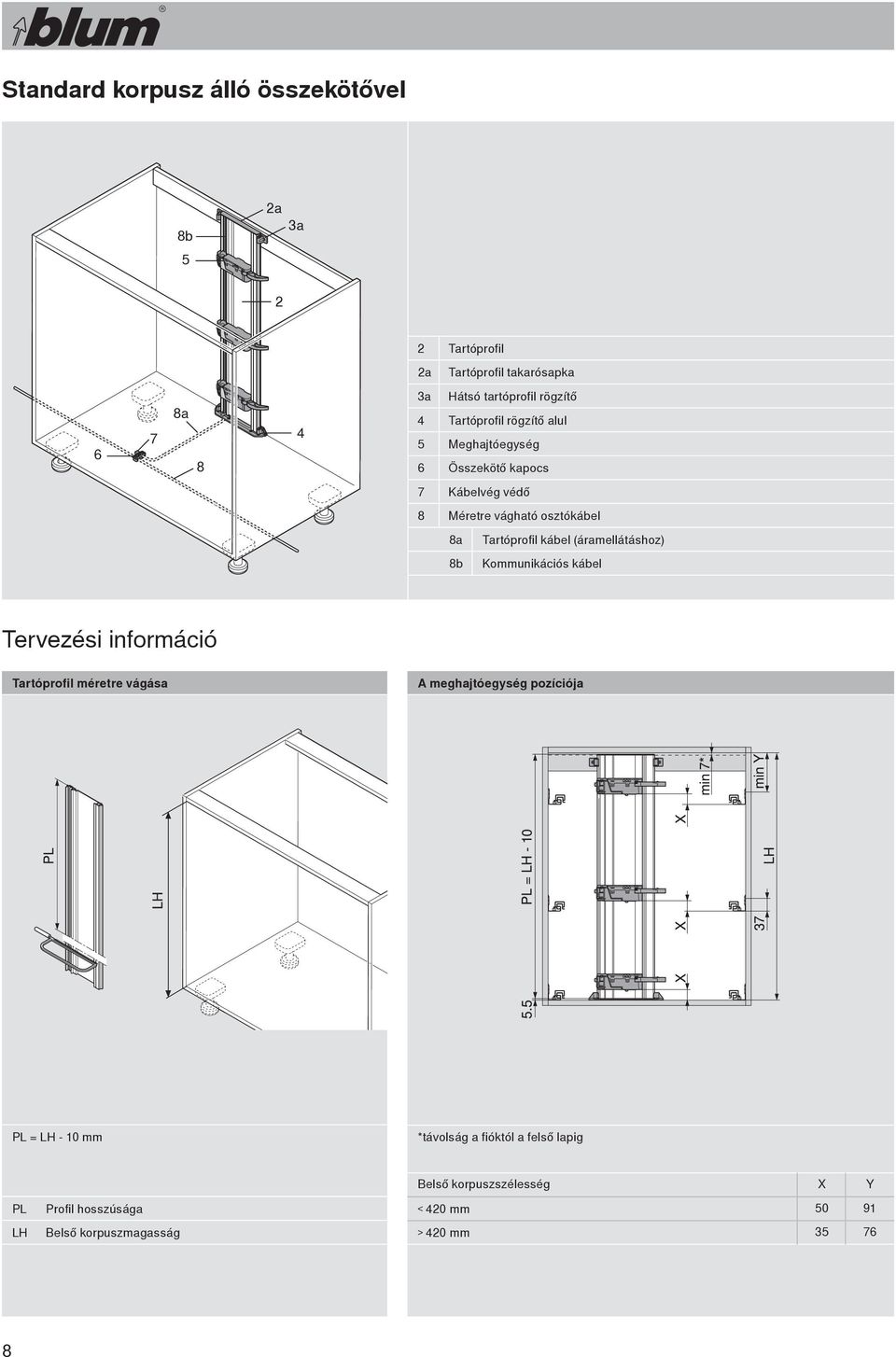

6 Standard korpusz fekvő összekötővel b Tartóprofil a Tartóprofil felső befogója Tartóprofil rögzítő alul Meghajtóegység Összekötő kapocs Kábelvég védő Méretre vágható osztókábel a b Tartóprofil kábel (áramellátáshoz) Kommunikációs kábel Tervezési információ Tartóprofil méretre vágása A meghajtóegység pozíciója PL = LH - 0 mm *távolság a fióktól a felső lapig Belső korpuszszélesség X Y PL Profil hosszúsága 0 mm 0 LH Belső korpuszmagasság 0 mm

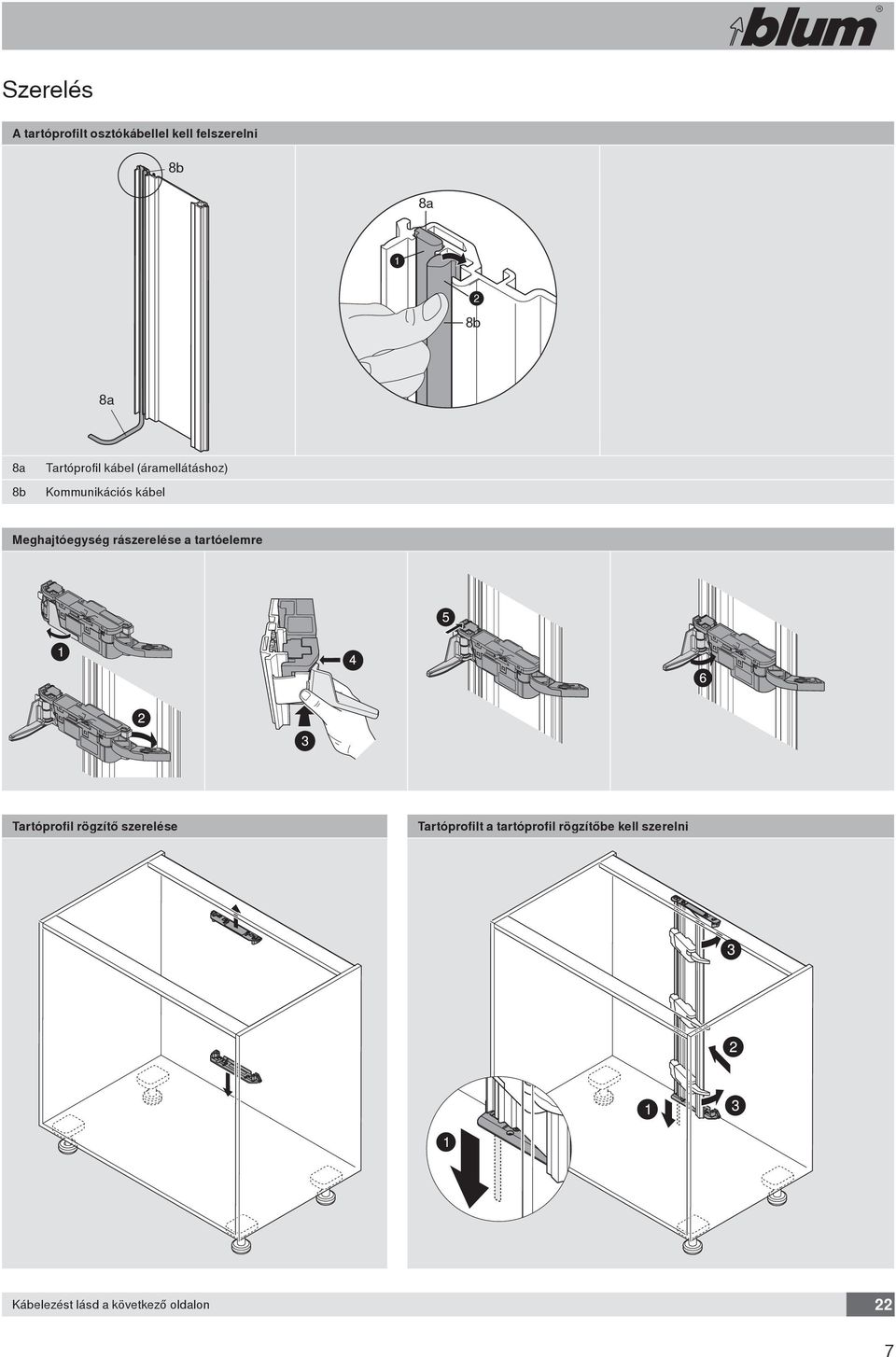

7 Szerelés A tartóprofilt osztókábellel kell felszerelni b a 2 b a a b Tartóprofil kábel (áramellátáshoz) Kommunikációs kábel Meghajtóegység rászerelése a tartóelemre Tartóprofil rögzítő szerelése Tartóprofilt a tartóprofil rögzítőbe kell szerelni Kábelezést lásd a következő oldalon 22

8 Standard korpusz álló összekötővel b a a Tartóprofil a Tartóprofil takarósapka a a Hátsó tartóprofil rögzítő Tartóprofil rögzítő alul Meghajtóegység Összekötő kapocs Kábelvég védő Méretre vágható osztókábel a Tartóprofil kábel (áramellátáshoz) b Kommunikációs kábel Tervezési információ Tartóprofil méretre vágása A meghajtóegység pozíciója PL = LH - 0 mm *távolság a fióktól a felső lapig Belső korpuszszélesség X Y PL Profil hosszúsága 0 mm 0 LH Belső korpuszmagasság 0 mm

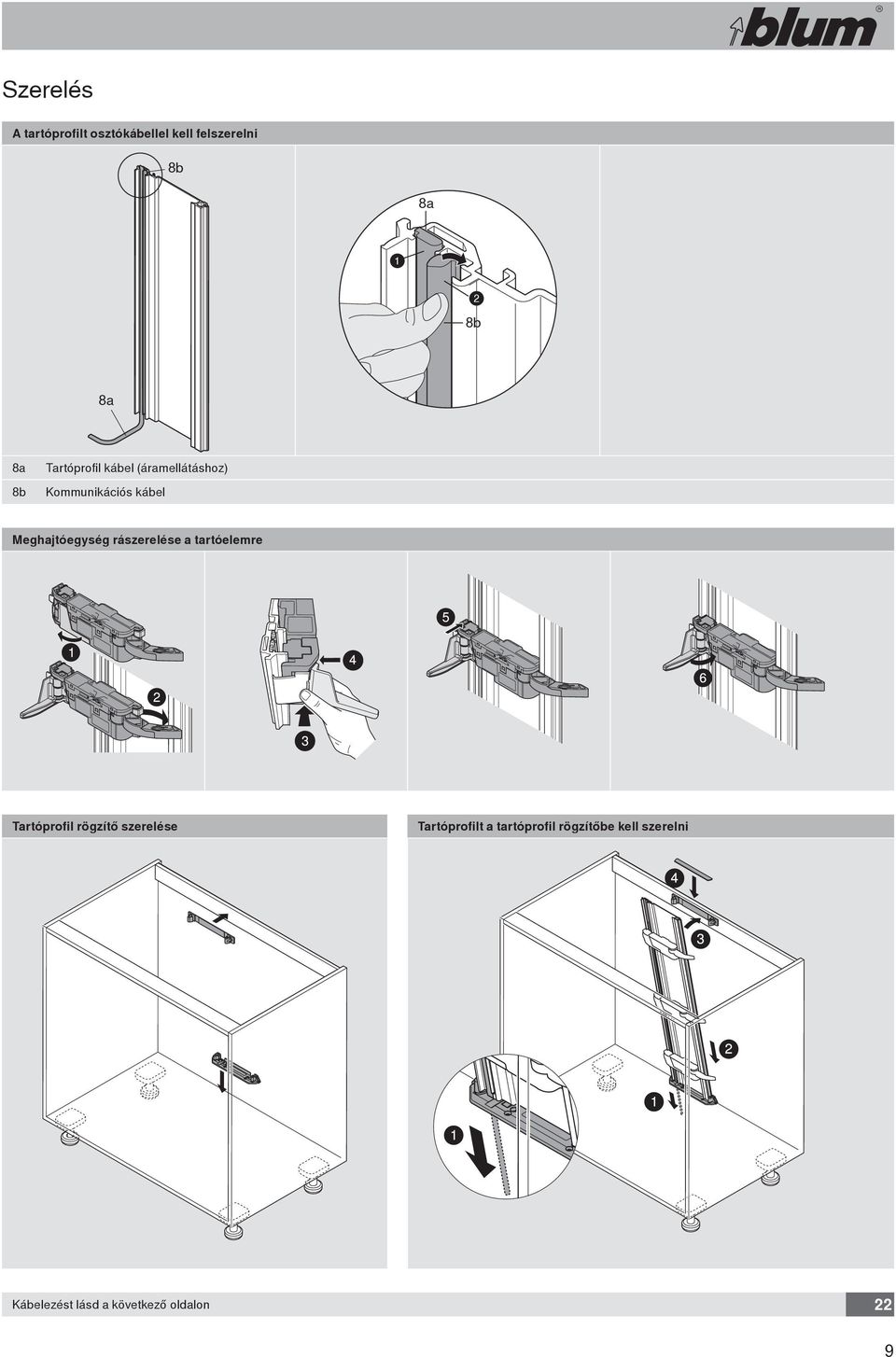

9 Szerelés A tartóprofilt osztókábellel kell felszerelni b a 2 b a a b Tartóprofil kábel (áramellátáshoz) Kommunikációs kábel Meghajtóegység rászerelése a tartóelemre Tartóprofil rögzítő szerelése Tartóprofilt a tartóprofil rögzítőbe kell szerelni Kábelezést lásd a következő oldalon 22

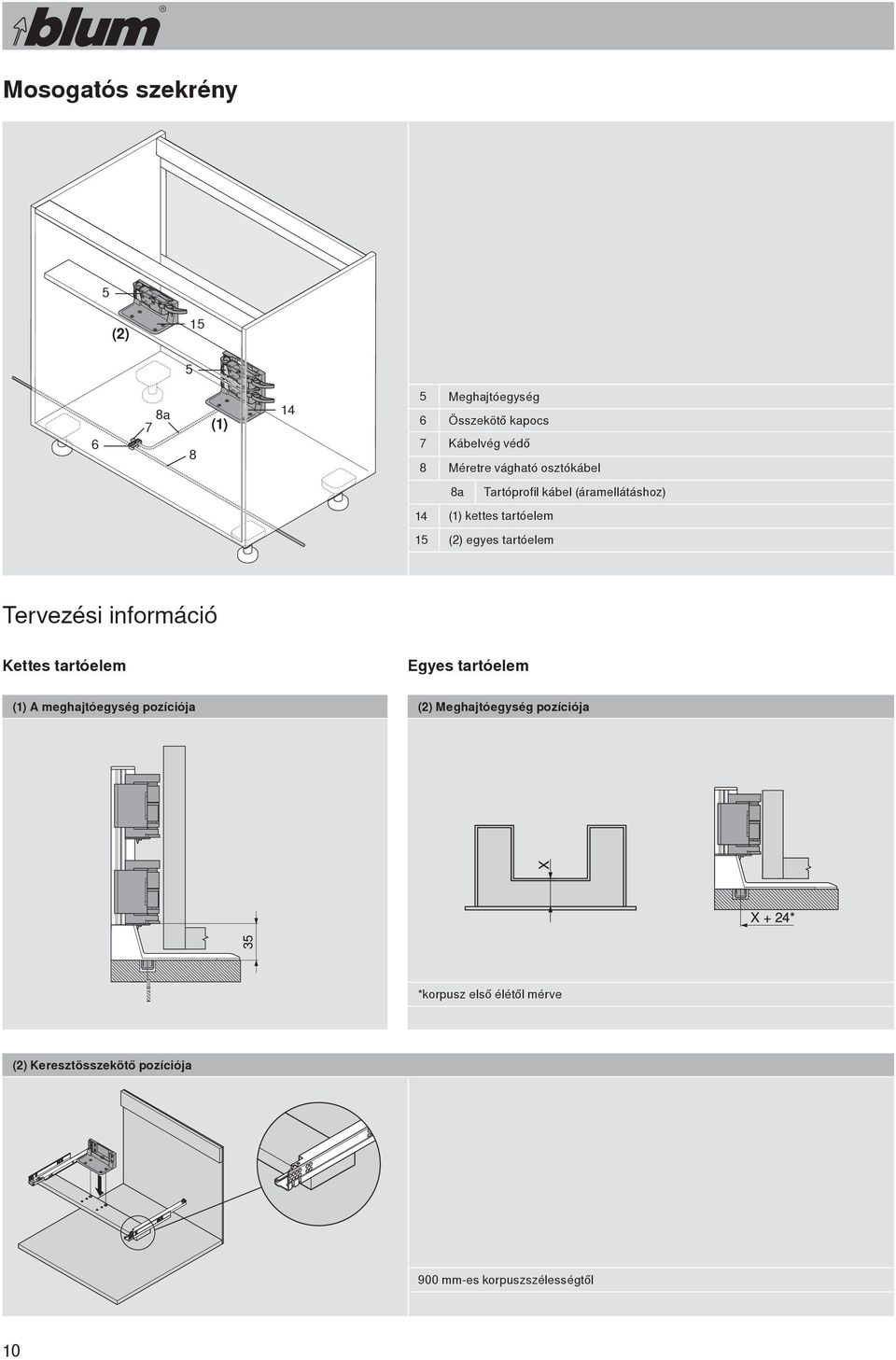

10 Mosogatós szekrény (2) a () Meghajtóegység Összekötő kapocs Kábelvég védő Méretre vágható osztókábel a Tartóprofil kábel (áramellátáshoz) () kettes tartóelem () egyes tartóelem Tervezési információ Kettes tartóelem Egyes tartóelem () A meghajtóegység pozíciója (2) Meghajtóegység pozíciója *korpusz első élétől mérve (2) Keresztösszekötő pozíciója 00 mm-es korpuszszélességtől 0

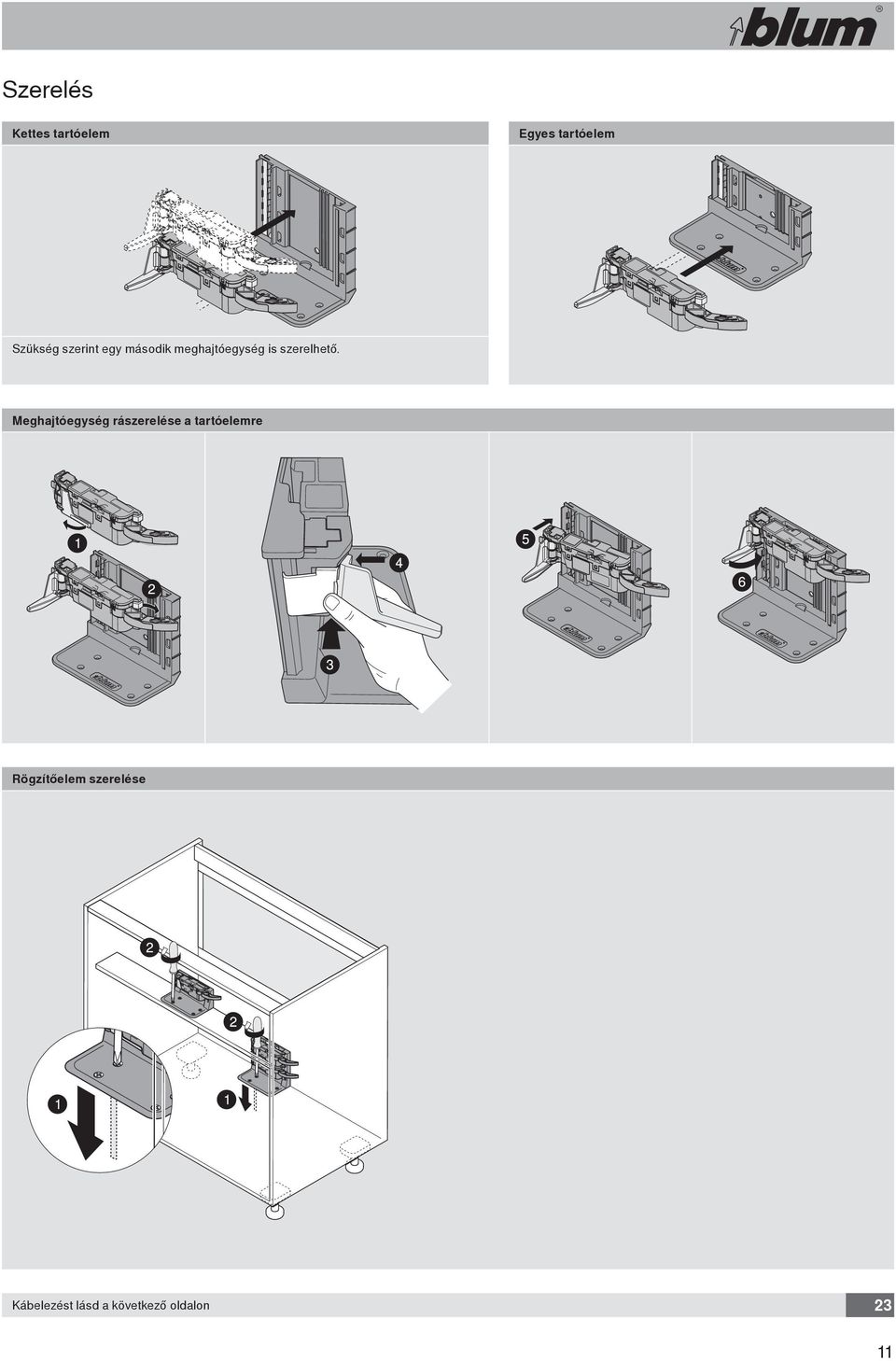

11 Szerelés Kettes tartóelem Egyes tartóelem Szükség szerint egy második meghajtóegység is szerelhető. Meghajtóegység rászerelése a tartóelemre Rögzítőelem szerelése Kábelezést lásd a következő oldalon 23

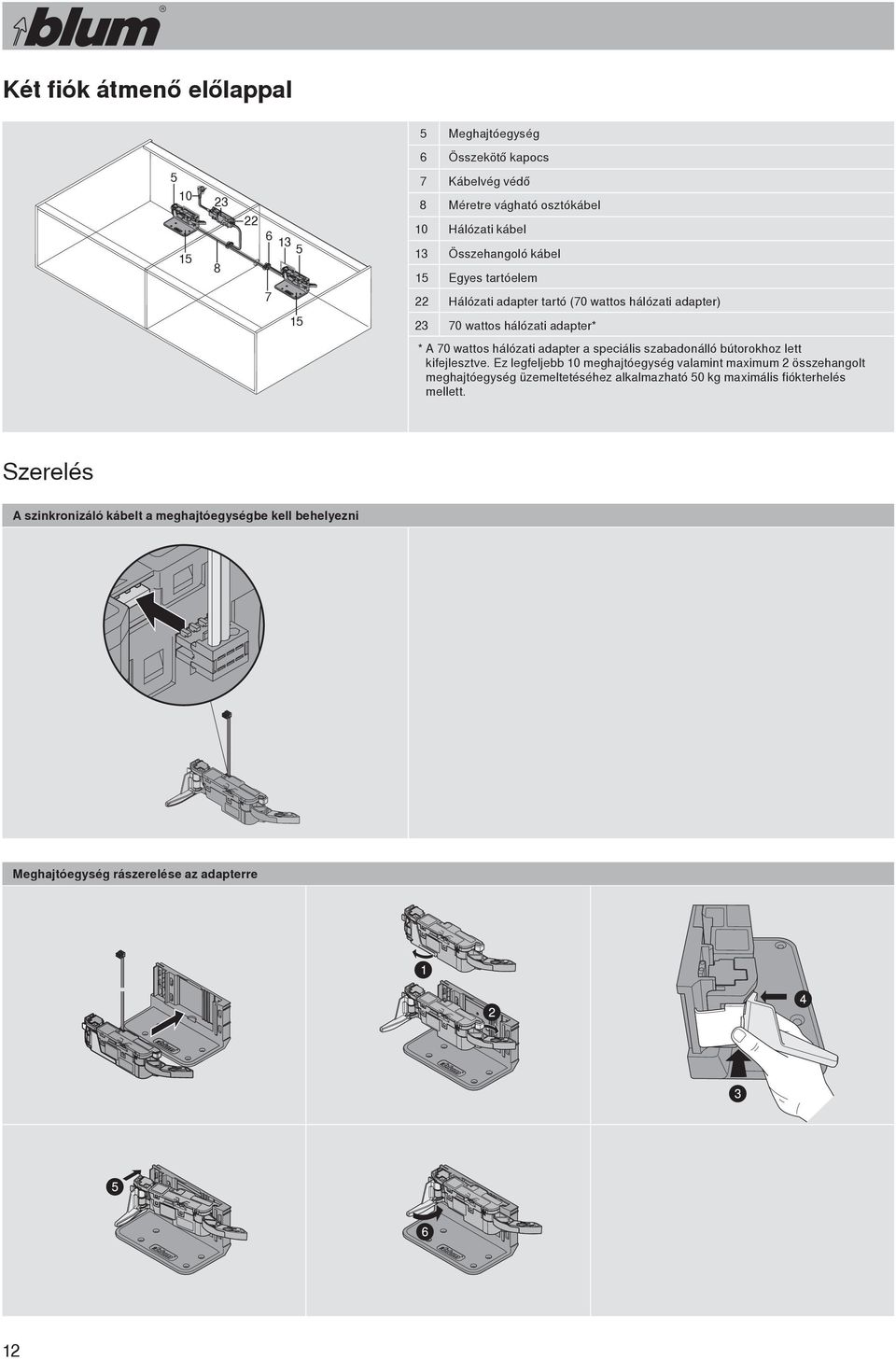

12 Két fiók átmenő előlappal Meghajtóegység 0 0 Összekötő kapocs Kábelvég védő Méretre vágható osztókábel Hálózati kábel Összehangoló kábel Egyes tartóelem Hálózati adapter tartó (0 wattos hálózati adapter) 0 wattos hálózati adapter* * A 0 wattos hálózati adapter a speciális szabadonálló bútorokhoz lett kifejlesztve. Ez legfeljebb 0 meghajtóegység valamint maximum összehangolt meghajtóegység üzemeltetéséhez alkalmazható 0 kg maximális fiókterhelés mellett. Szerelés A szinkronizáló kábelt a meghajtóegységbe kell behelyezni Meghajtóegység rászerelése az adapterre

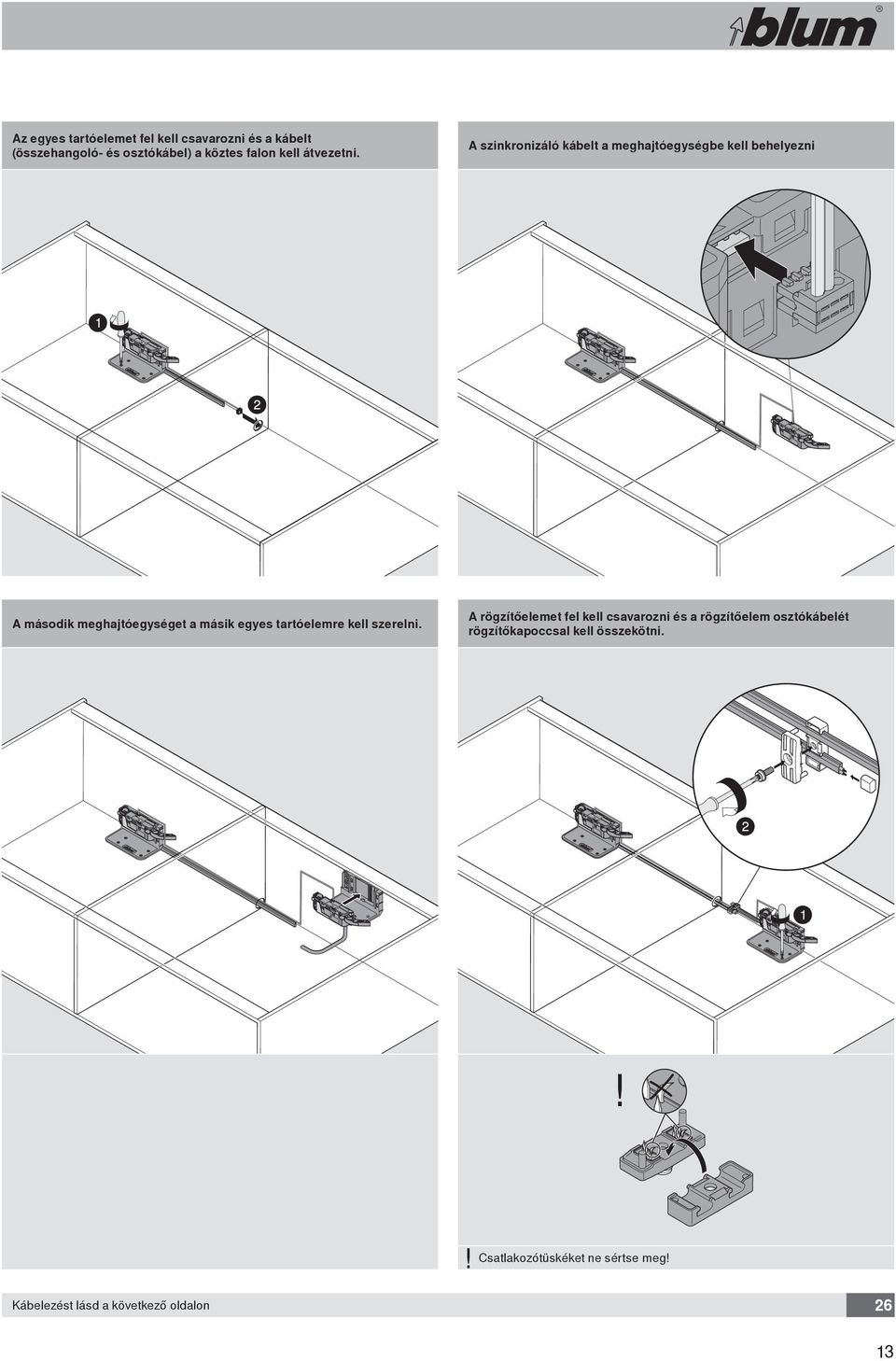

13 Az egyes tartóelemet fel kell csavarozni és a kábelt (összehangoló- és osztókábel) a köztes falon kell átvezetni. A szinkronizáló kábelt a meghajtóegységbe kell behelyezni A második meghajtóegységet a másik egyes tartóelemre kell szerelni. A rögzítőelemet fel kell csavarozni és a rögzítőelem osztókábelét rögzítőkapoccsal kell összekötni. Csatlakozótüskéket ne sértse meg Kábelezést lásd a következő oldalon 2 3

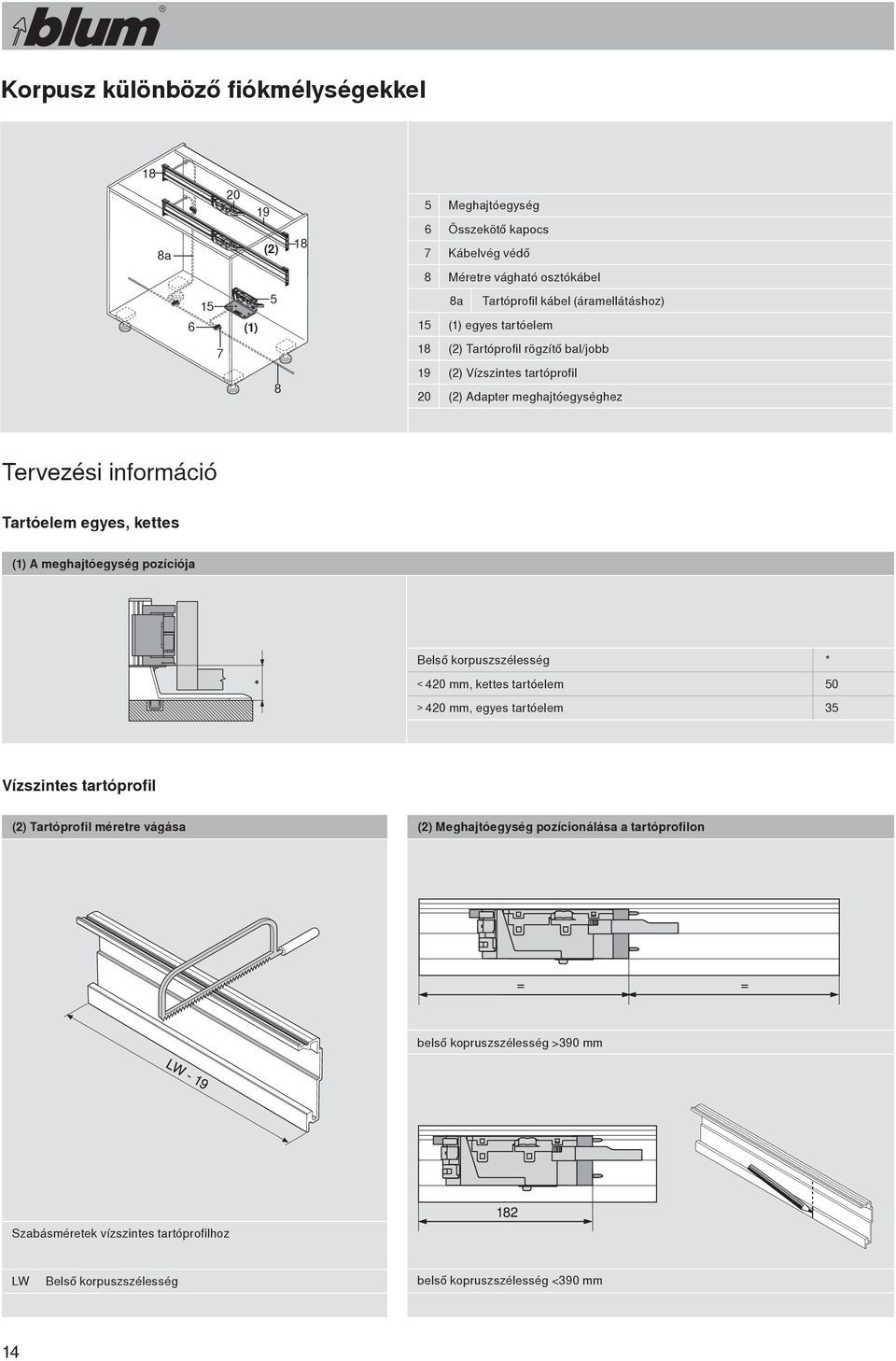

14 Korpusz különböző fiókmélységekkel a 0 (2) Meghajtóegység Összekötő kapocs Kábelvég védő Méretre vágható osztókábel () a Tartóprofil kábel (áramellátáshoz) () egyes tartóelem () Tartóprofil rögzítő bal/jobb 0 () Vízszintes tartóprofil () Adapter meghajtóegységhez Tervezési információ Tartóelem egyes, kettes () A meghajtóegység pozíciója Belső korpuszszélesség 0 mm, kettes tartóelem 0 mm, egyes tartóelem * 0 Vízszintes tartóprofil (2) Tartóprofil méretre vágása (2) Meghajtóegység pozícionálása a tartóprofilon belső kopruszszélesség >0 mm Szabásméretek vízszintes tartóprofilhoz LW Belső korpuszszélesség belső kopruszszélesség <0 mm

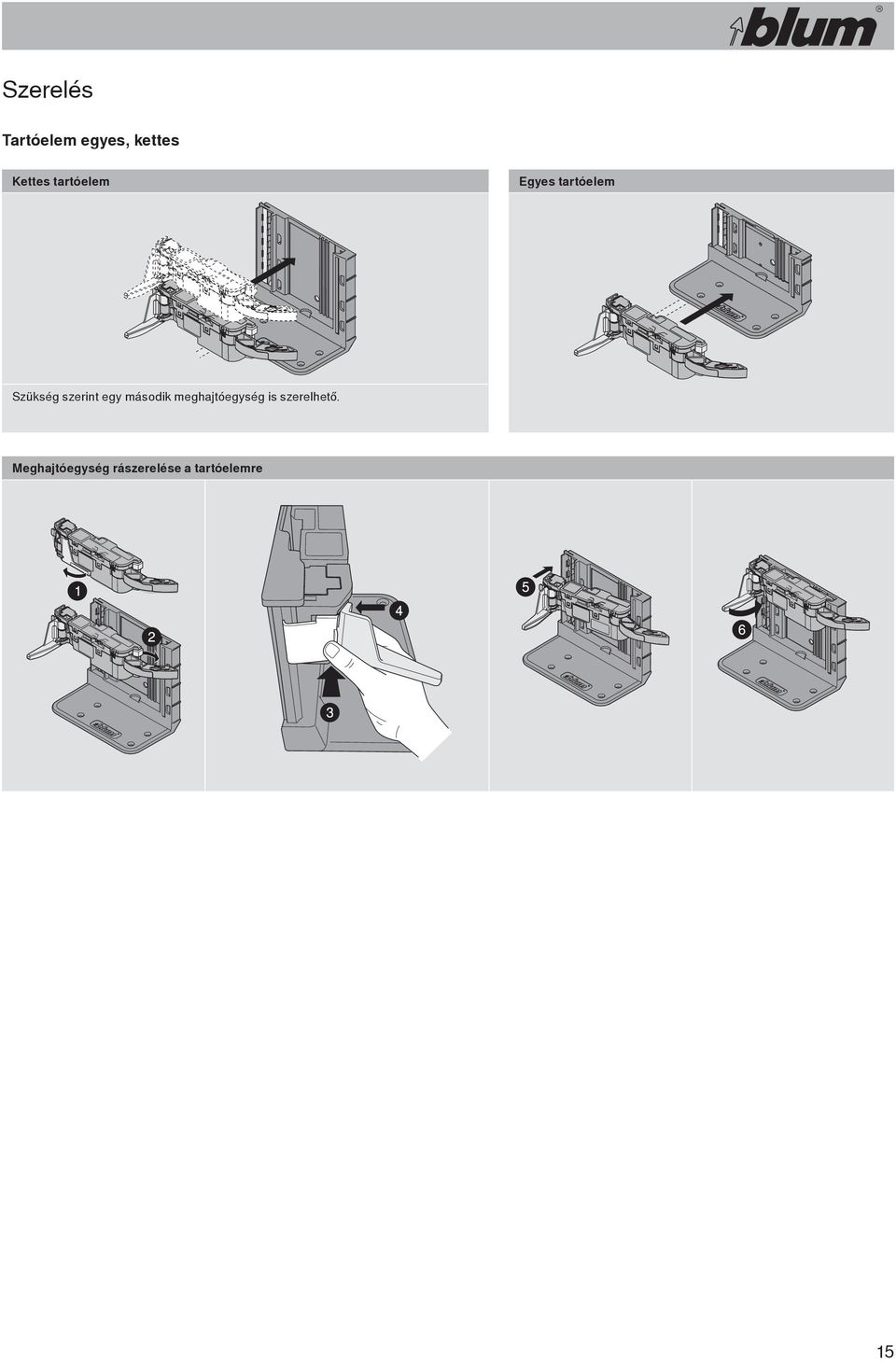

15 Szerelés Tartóelem egyes, kettes Kettes tartóelem Egyes tartóelem Szükség szerint egy második meghajtóegység is szerelhető. Meghajtóegység rászerelése a tartóelemre 5

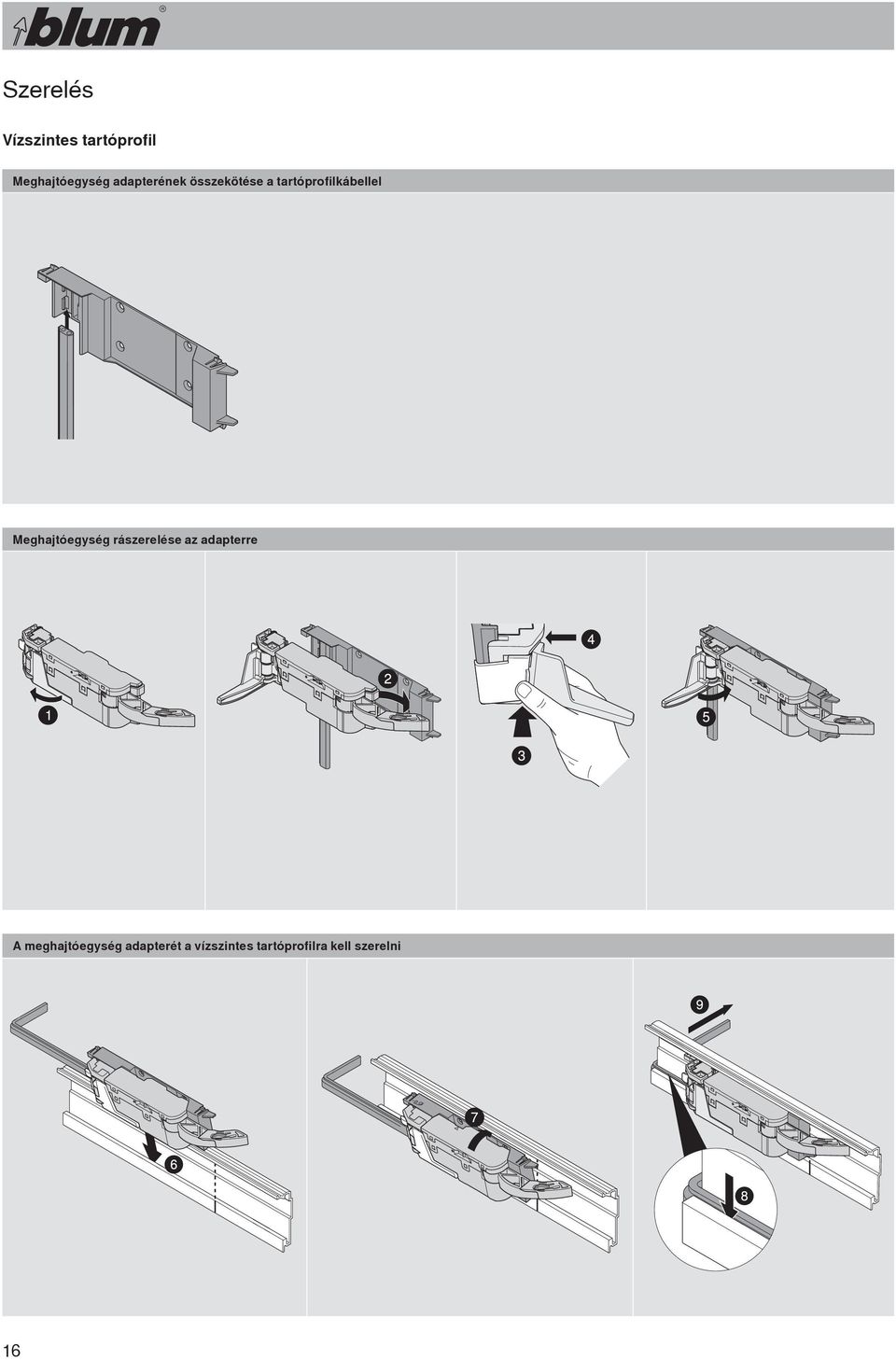

16 Szerelés Vízszintes tartóprofil Meghajtóegység adapterének összekötése a tartóprofilkábellel Meghajtóegység rászerelése az adapterre A meghajtóegység adapterét a vízszintes tartóprofilra kell szerelni

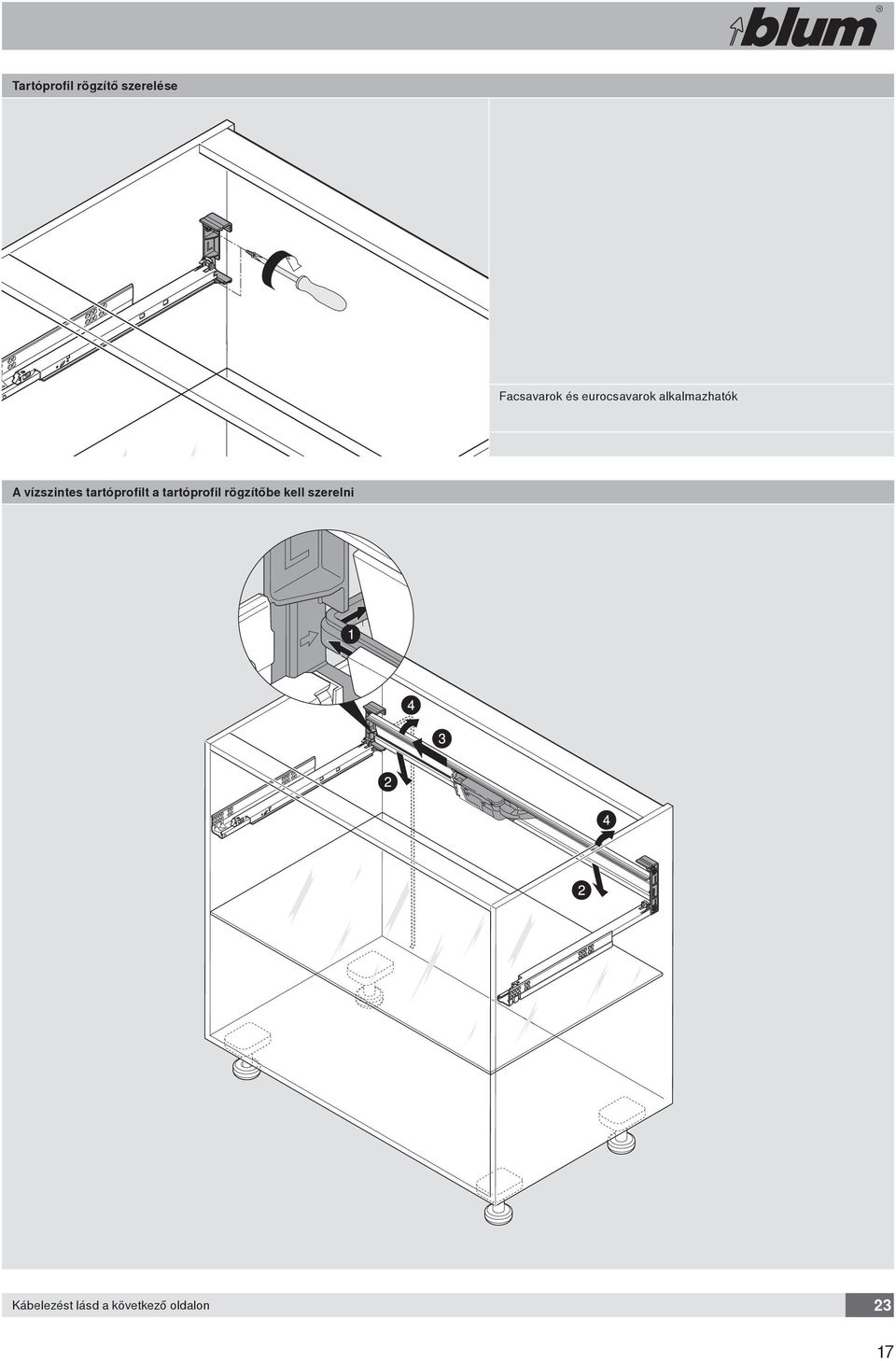

17 Tartóprofil rögzítő szerelése Facsavarok és eurocsavarok alkalmazhatók A vízszintes tartóprofilt a tartóprofil rögzítőbe kell szerelni Kábelezést lásd a következő oldalon 23 7

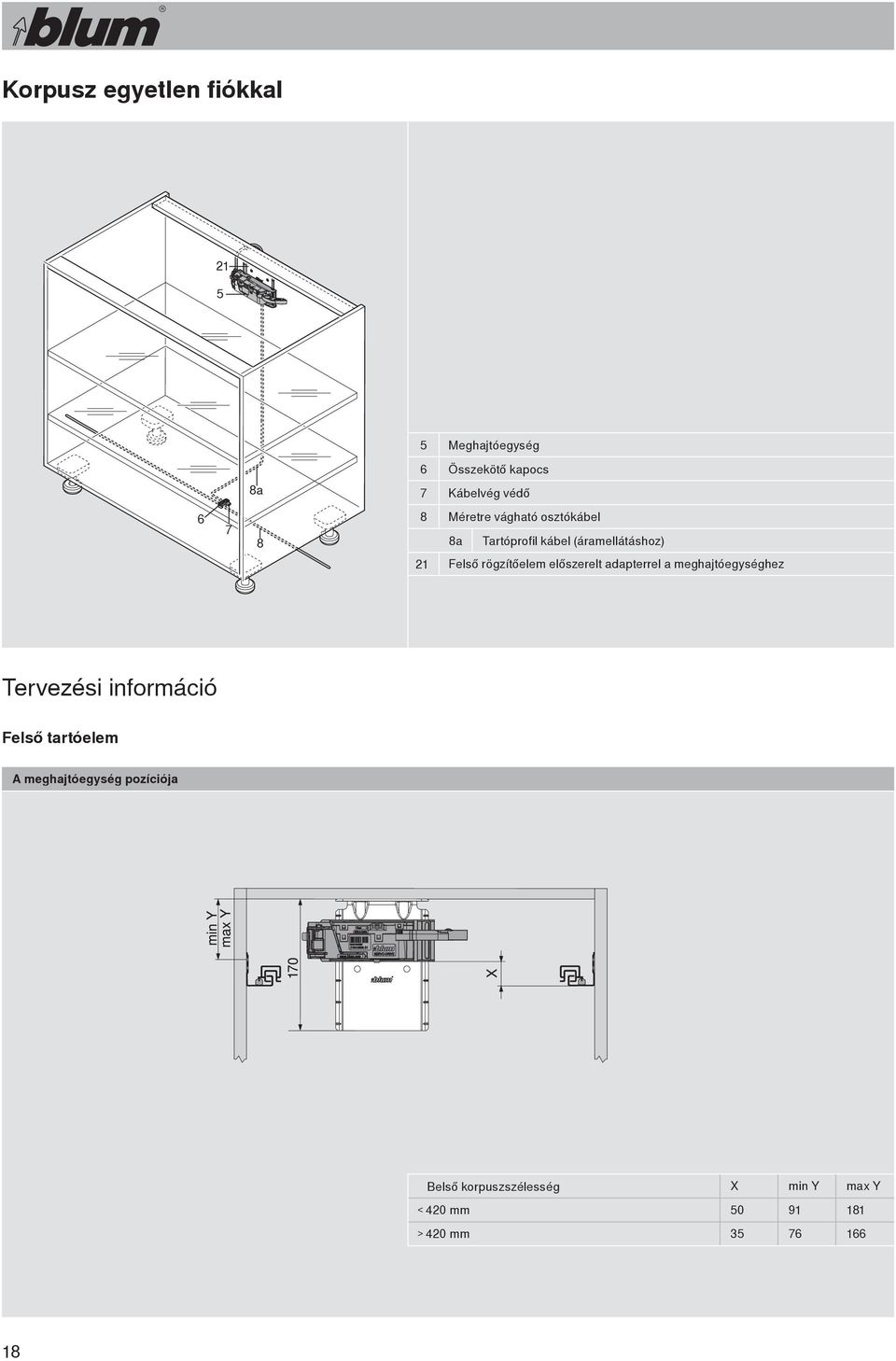

18 Korpusz egyetlen fiókkal Meghajtóegység Összekötő kapocs a Kábelvég védő Méretre vágható osztókábel a Tartóprofil kábel (áramellátáshoz) Felső rögzítőelem előszerelt adapterrel a meghajtóegységhez Tervezési információ Felső tartóelem A meghajtóegység pozíciója Belső korpuszszélesség X min Y max Y 0 mm 0 0 mm

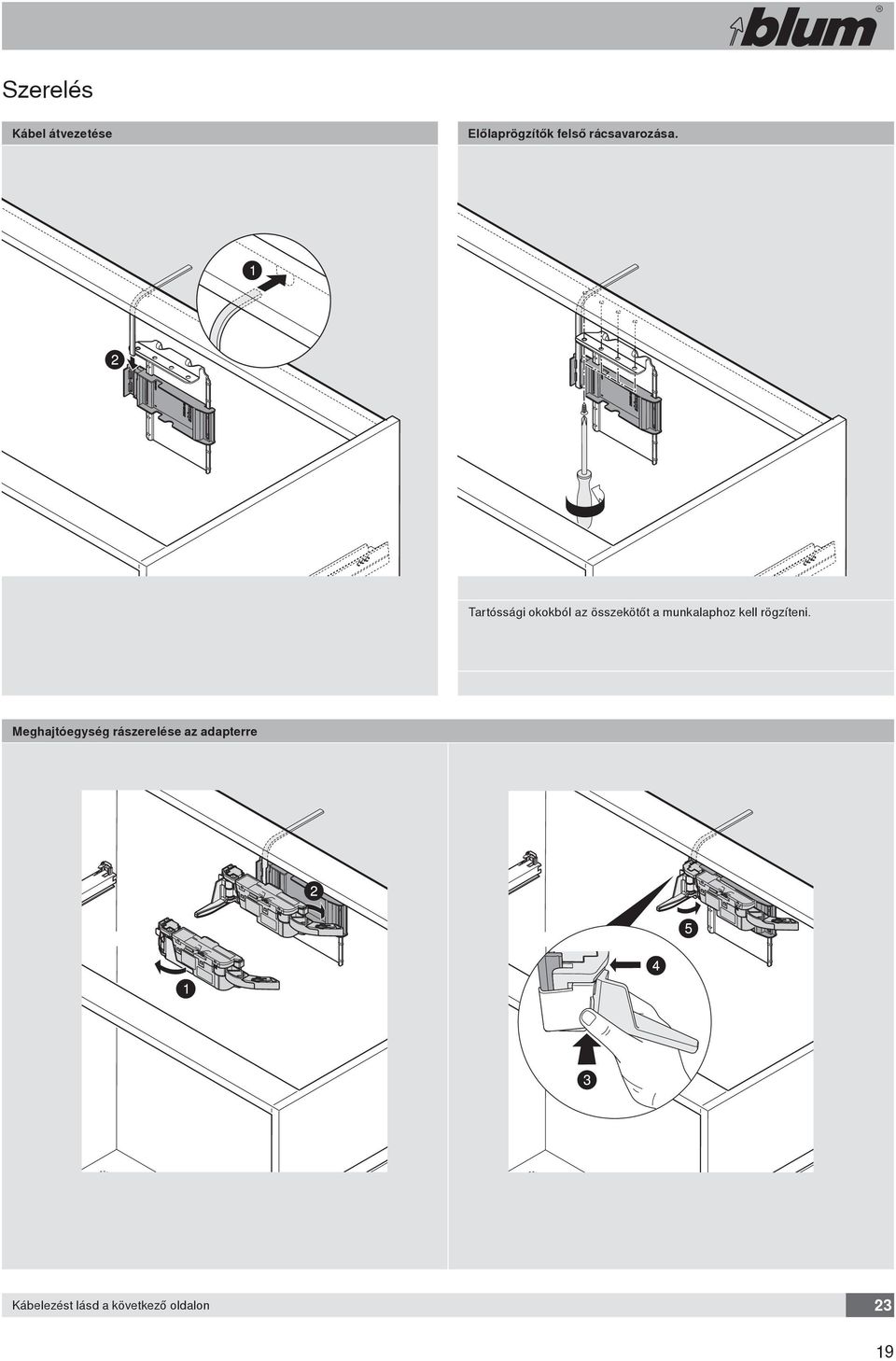

19 Szerelés Kábel átvezetése Előlaprögzítők felső rácsavarozása. Tartóssági okokból az összekötőt a munkalaphoz kell rögzíteni. Meghajtóegység rászerelése az adapterre Kábelezést lásd a következő oldalon 23 9

20 Korpusz közézáródó előlapokkal b Tartóprofil Tartóprofil felső befogója Tartóprofil rögzítő alul a Meghajtóegység Összekötő kapocs Kábelvég védő Méretre vágható osztókábel a b Tartóprofil kábel (áramellátáshoz) Kommunikációs kábel Tervezési információ Tartóprofil méretre vágása A meghajtóegység pozíciója PL = LH - 0 mm *távolság a fióktól a felső lapig Belső korpuszszélesség X Y PL Profil hosszúsága 0 mm 0 LH Belső korpuszmagasság 0 mm 0

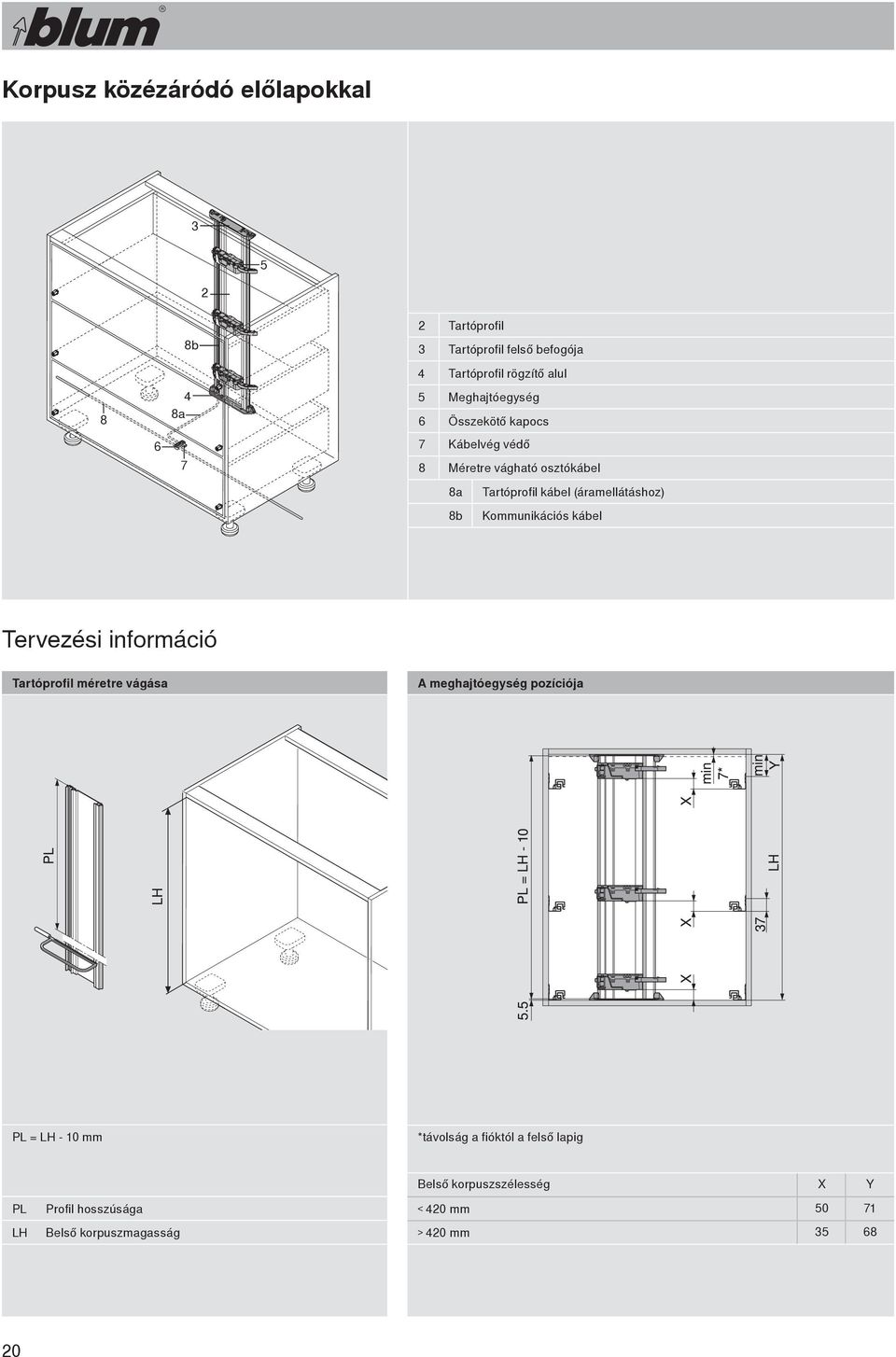

21 Szerelés A tartóprofilt osztókábellel kell felszerelni b a 2 b a a b Tartóprofil kábel (áramellátáshoz) Kommunikációs kábel Meghajtóegység rászerelése a tartóelemre Tartóprofil rögzítő szerelése Tartóprofilt a tartóprofil rögzítőbe kell szerelni Kábelezést lásd a következő oldalon 22 2

22 Kábelezés: Blum-hálózati adapter 00 W Kábelterv Elosztókábelenként csak egy Blum-hálózati adapter csatlakoztatható Standard korpusz és korpusz közézáródó előlapokkal kábelterve alsó kábelezés Fenéklapra szerelhető hálózati adaptertartó Falra szerelhető hálózati adaptertartó Standard korpusz és korpusz közézáródó előlapokkal kábelterve hátsó kábelezés Fenéklapra szerelhető hálózati adaptertartó Falra szerelhető hálózati adaptertartó Szerelés Alsó kábelezés Hátsó kábelezés Összekötő kapocs Csatlakozótüskéket ne sértse meg 22

23 Kábelterv Elosztókábelenként csak egy Blum-hálózati adapter csatlakoztatható Mosogatós szekrény Szerelés Alsó kábelezés Fenéklapra szerelhető hálózati adaptertartó Falra szerelhető hálózati adaptertartó Korpusz különböző fiókmélységekkel Alsó kábelezés korpusz egyetlen fiókkal Alsó kábelezés Szerelés Összekötő kapocs Csatlakozótüskéket ne sértse meg 23

24 Szerelés: 00 Wattos Blum-hálózati adapter és tartozékok Fenéklapra szerelés Falra szerelés 0 0 Összekötő kapocs Összekötő kapocs Kábelvég védő Kábelvég védő Méretre vágható osztókábel Méretre vágható osztókábel Blum-hálózati adapter Blum-hálózati adapter 0 Hálózati kábel 0 Hálózati kábel Fenéklapra szerelhető hálózati adaptertartó Falra szerelhető hálózati adaptertartó Tervezési információ Helyszükséglet + a hálózati adapter biztonsági távolsága Figyelmeztetés: A 0 mm biztonsági távolságot be kell tartani az alsó éltől (fenéklapra szerelés) ill. az első éltől (falra szerelés) és a hálózati adaptertartó oldalsó szélétől, a Blum-hálózati adapter túlmelegedésének elkerülése érdekében. Fenéklapra szerelés Falra szerelés

25 Szerelés Fenéklapra szerelhető hálózati adaptertartó Kiemelésgátló Csatlakozótüskéket ne sértse meg Falra szerelhető hálózati adaptertartó Kiemelésgátló Csatlakozótüskéket ne sértse meg

26 Kábelezés: Blum-hálózati adapter 70 W Kábelterv Elosztókábelenként csak egy Blum-hálózati adapter csatlakoztatható Két fiók átmenő előlappal Falra szerelhető hálózati adaptertartó Szerelés Kábelezés a korpuszban Összekötő kapocs Csatlakozótüskéket ne sértse meg 2

27 Szerelés: 0 Wattos Blum-hálózati adapter és tartozékok 0 0 Összekötő kapocs Kábelvég védő Méretre vágható osztókábel Hálózati kábel Összehangoló kábel Hálózati adapter tartó (0 wattos hálózati adapter) 0 wattos hálózati adapter* * A 0 wattos hálózati adapter a speciális szabadonálló bútorokhoz lett kifejlesztve. Ez legfeljebb 0 meghajtóegység valamint maximum összehangolt meghajtóegység üzemeltetéséhez alkalmazható 0 kg maximális fiókterhelés mellett. Tervezési információ Helyigény + elhelyezési lehetőségek a Blum-hálózati adapter számára A 0 wattos hálózati adapter a speciális szabadonálló bútorokhoz lett kifejlesztve. Ez legfeljebb 0 meghajtóegység valamint maximum összehangolt meghajtóegység üzemeltetéséhez alkalmazható 0 kg maximális fiókterhelés mellett. Amennyiben a tartóprofilkábel a korpuszban a tartóprofil mögött van elvezetve, mm kiegészítő helyszükségletre tekintettel kell lenni. Szerelés Falra szerelhető hálózati adaptertartó

28 Ellenőrző méretek Tartóprofil rögzítők pozíciója Fekvő- és álló összekötők és vízszintes tartóprofil Y A tartóprofil felfogató hátsó élére vonatkozik. Y NL Vezetősínrendszer névleges hossza Fekvő- és álló összekötő Vízszintes tartóprofil FS Előlapvastagság SWS Oldalfalvastagság A tartóelem ezen szerelési pozíciójával a belső fiókok valamint a ráütődő fiókok húzásra és nyomásra egyaránt nyithatók. Erre a felhasználási esetre a következő, egységes beépítési méretek érvényesek: Minimális helyszükségletek minden felhasználási területre Y Fekvő összekötő Álló összekötő Vízszintes tartóprofil Fiók ráütődő előlappal NL + 30 mm NL + 3 mm NL + 34 mm Belső fiók és fiók közézáródó előlappal FS + NL + 33 mm FS + NL mm FS + NL mm 2

29 Felső tartóelemek pozíciója, kettes, egyes befogó Kettes tartóelem és felső tartóelem (2) Y A tartóprofil felfogató hátsó élére vonatkozik. () NL Vezetősínrendszer névleges hossza Felső tartóelem kettes tartóelem () Egyes tartóelem (2) FS Előlapvastagság SWS Oldalfalvastagság A tartóelem ezen szerelési pozíciójával a belső fiókok valamint a ráütődő fiókok húzásra és nyomásra egyaránt nyithatók. Erre a felhasználási esetre a következő, egységes beépítési méretek érvényesek: Minimális helyszükségletek minden felhasználási területre Y = felső tartóelem Y () = Kettes tartóelem (standard korpusz) Y (2) = Tartóelem (mosogatós szekrény) Fiók ráütődő előlappal NL + 30 mm NL + 30 mm X + 3 mm Belső fiók és fiók közézáródó előlappal FS + NL + 3 mm FS + NL + 33 mm FS + X mm 29

30 Előlapmegmunkálás Blum-távtartó ütköző Fiók ráütődő előlappal Blum-távtartó ütköző Fiók ráütődő előlappal Szerelés Blum-távtartó ütköző A Blum-távtartó ütköző a szükséges mm kioldási távolságot biztosítja. FA FH Előlapráütés Előlapmagasság A Blum távtartó ütközőt ne ragassza Belső fiók és fiók közézáródó előlappal Blum-távtartó ütköző Belső fiók és fiók közézáródó előlappal vezetősín XH X ± Y. ± 0. XH. ±. ± 0. Blum-távtartó ütköző (állítható) A Blum-távtartó ütköző a szükséges mm kioldási távolságot biztosítja. előlapvastagság* fúrásmélység ** állítás mm 0 mm +. / - 0., mm-től. mm ±. 0

31 Általános információk Meghajtóegység kapcsolója Váltókapcsoló Mode () Multiple: A Multiple állásra állított meghajtóegységek működnek Single: csak egy meghajtóegység működik (alapbeállítás) Váltókapcsoló Power (2) Half: rövid hosszúságokhoz a fiók csak egy kis szakaszon jön ki Full: alapbeállítás Üzemjelző (LED) (3) A meghajtóegység váltókapcsolója Kilökőkar hosszabbító A meghajtóegységet kilökőkar-hosszabbítóval szállítjuk. mm belső korpuszszélességig a karhosszabbítót le kell szerelni.. Leszerelés Szerelés Összehangoló kábel Azt a két meghajtóegységet, amiket egyidejűleg kell vezérelni, az összehangoló kábellel kell összekötni. Szerelés

32 Leszerelés Minden szerelés vagy karbantartás előtt szüntesse meg a Blum-hálózati adapter áramellátását. Semmilyen körülmények között sem kísérelheti meg a Blum-hálózati adapter vagy a meghajtóegység felnyitását mert az életveszélyes lehet. Meghajtóegység Meghajtóegység a tartóprofilról Meghajtóegység a tartóelemről Meghajtóegység vízszintes tartóprofillal Meghajtóegység a felső tartóelemről 32

33 Leszerelés Tartóprofil Tartóprofil leszerelése Standard korpusz fekvő összekötővel Standard korpusz álló összekötővel Vízszintes tartóprofil Blum-hálózati adapter Blum-hálózati adapter 3 2 Fenéklapra szerelés Falra szerelés Csatlakozótüskéket ne sértse meg 33

34 Üzemzavar megszüntetése Javasoljuk, hogy a hibakeresés során tartsa be az ajánlott sorrendet. Üzemzavar Lehetséges okok Segítség:. A fiók nem nyílik. A korpuszsín pozícionálása helytelen. Igazítsa a korpuszsín beépítési pozícióját. A fiók valamilyen tárgy miatt blokkolva van. Távolítsa el a tárgyat. A tartóprofil ill. a rögzítőelem pozícionálása helytelen. Helyesbítse a tartóprofil ill. a rögzítőelem beépítési pozícióját. Tartóelem és rögzítőelem pozíciója 2. A fiók nem nyílik. A 2 mm-es ütköző távolság nem áll rendelkezésre. Nincs Blum-távtartó ütköző beszerelve. Az előlapmagasság kisebb, mint 300 mm: oldalanként Blum-távtartó ütközőt kell szerelni. Az előlapmagasság nagyobb, mint 300 mm: oldalanként 2 Blum-távtartó ütközőt kell szerelni. A helytelen Blum-távtartó ütköző van beszerelve. (belső fiók és fiók közézáródó előlappal) Ellenőrizze, hogy a helyes Blum-távtartó ütköző lett-e beszerelve. Az előlapok ütköznek. Állítsa be a fugaképet. Rátolásos technika kuplungba épített szerszám nélküli magasságállítás 2 Kuplungos és rögzítőcsapos technika Előlap dőlésszög beállítás rátolásos technika: Magasságállítás teljes kihúzáshoz rátolásos technika: Magasságállítás részleges kihúzáshoz A korpuszsín pozícionálása helytelen. Igazítsa a korpuszsín beépítési pozícióját. A tartóprofil ill. a rögzítőelem pozícionálása helytelen. Helyesbítse a tartóprofil ill. a rögzítőelem beépítési pozícióját. Tartóelem és rögzítőelem pozíciója 2 34

35 Üzemzavar Lehetséges okok Segítség: A fiók valamilyen tárgy miatt blokkolva van. Távolítsa el a tárgyat.. A meghajtóegység üzemjelző lámpája nem világít. A meghajtóegység nincs megfelelően csatlakoztatva. A meghajtóegységet érintkeztesse újra és működtesse a kilökő kart lásd leszerelés / szerelés.. Egy korpuszon belül több meghajtó egység üzemjelzője sem világít. A meghajtóegység hibás. A meghajtóegységet érintkeztesse újra és működtesse a kilökő kart lásd leszerelés / szerelés. A hordozóprofil kábel és az elosztókábel közöti összekötő egység hibás. A meghajtóegységet érintkeztesse újra és működtesse a kilökő kart lásd leszerelés / szerelés. Cserélje ki a tartóprofil kábel és az elosztókábel közötti összekötő egységet. Csatlakozótüskéket ne sértse meg Tartóprofil kábel hibás. Cserélje ki a tartóprofil kábelét. b a Tartóprofil kábel (áramellátáshoz) b Kommunikációs kábel a b a Az elosztókábel hibás. Cserélje ki az osztókábelt.. A hálózati adapter üzemjelzője világít, a meghajtóegység üzemjelzője nem világít. A Blum-hálózati adapter és az összekötő elem közötti összekötő kapocs hibás. Cserélje ki a Blum-hálózati adapter és az osztókábel közötti összekötő elemet. Csatlakozótüskéket ne sértse meg. Az üzemjelző a Blum-hálózati adapterennem világít. Az elosztókábel hibás. A hálózati csatlakozó ki van kapcsolva. A Blum-hálózati adapter nincs csatlakoztatva. Cserélje ki az osztókábelt. Ellenőrize, hogy a csatlakozó aljzat be van-e kapcsolva. Ellenőrize, hogy a Blum-hálózati adapter csatlakoztatva van-e.

36 Üzemzavar megszüntetése Javasoljuk, hogy a hibakeresés során tartsa be az ajánlott sorrendet. Üzemzavar Lehetséges okok Segítség: Blum-hálózati adapter hibás. Cserélje ki a Blum hálózati adaptert lásd leszerelés / szerelés.. A hálózati adapter üzemjelzője sem a Blumhálózati adapteren, sem a meghajtóegységen nem világít. 2 Blum-hálózati adapter egy elosztókábelre van kapcsolva. Mindkét Blum-hálózati adapter meghibásodott. Elosztókábelenként csak egy Blum-hálózati adapter alkalmazandó A hibás Blum-hálózazti adapter csak Blum-hálózati adapterre cserélje lásd kicserélés fejezet, + 2 pont. 2. Nyitáskor a fiók beleüt az ütközőbe. A korpusz nincs vízszintesen beállítva. Igazítsa a korpuszt. Rövid névleges hosszúságoknál a váltókapcsoló Power helytelenül a meghajtóegységre van állítva. Állítsa a váltókapcsolót Power -ról Full -állásba. Részleges kihúzású fiókoknál a váltókapcsoló Power helytelenül a meghajtóegységre van állítva. Állítsa a váltókapcsolót Power -ról Full -állásba. 3. Egyszerre több fiók nyílik. Az előlapok ütköznek. Állítsa be a fugaképet. Rátolásos technika kuplungba épített szerszám nélküli magasságállítás 2 Kuplungos és rögzítőcsapos technika Előlap dőlésszög beállítás rátolásos technika: Magasságállítás teljes kihúzáshoz rátolásos technika: Magasságállítás részleges kihúzáshoz 3

37 Üzemzavar Lehetséges okok Segítség: Meghajtóegység: a váltókapcsoló "Mode helytelenül van állítva. Állítsa a kapcsolót Mode -ról Single -állásba. Tartóprofil: a kommunikációs kábel hiányzik. Pótolja a kommunikációs kábelt. b Kommunikációs kábel b. A fiók nem nyílik ki elegendően. A korpusz nincs vízszintesen beállítva. Igazítsa a korpuszt. Teljes kihúzású fiókoknál a Power váltókapcsoló a meghajtóegységen helytelenül van beállítva. Állítsa a kapcsolót Power -ról Full -állásba. A meghajtóegység karhosszabbítója nincs felszerelve. Szerelje fel a hosszabbító kart a meghajtóegységre. Nehezen futó vezetősínrendszer. A meghajtóegység túl gyenge az adott fiókhoz. Tisztítsa meg a korpuszsínt. Cserélje ki a korpuszsínt. Szereljen egy második meghajtót szinkronizáló kábellel a tartóprofilra. A meghajtóegység hibás. A meghajtóegységet érintkeztesse újra és működtesse a kilökő kart lásd leszerelés / szerelés. A meghajtóegységet érintkeztesse újra és működtesse a kilökő kart lásd leszerelés / szerelés.. A fiók zárásnál ismét kinyílik magától. A tartóprofil ill. a rögzítőelem pozícionálása helytelen. Helyesbítse a tartóprofil ill. a rögzítőelem beépítési pozícióját. Tartóelem és rögzítőelem pozíciója 2 A meghajtóegység hibás. A meghajtóegységet érintkeztesse újra és működtesse a kilökő kart lásd leszerelés / szerelés.

38 Üzemzavar megszüntetése Javasoljuk, hogy a hibakeresés során tartsa be az ajánlott sorrendet. Üzemzavar Lehetséges okok Segítség: A korpuszsínhibás. Cserélje ki a korpuszsínt.. A fióknem zárható teljesen. A fiók valamilyen tárgy miatt blokkolva van. Távolítsa el a tárgyat. Az előlapok ütköznek. Állítsa be a fugaképet. Rátolásos technika kuplungba épített szerszám nélküli magasságállítás 2 Kuplungos és rögzítőcsapos technika Előlap dőlésszög beállítás rátolásos technika: Magasságállítás teljes kihúzáshoz rátolásos technika: Magasságállítás részleges kihúzáshoz A tartóprofil ill. a rögzítőelem pozícionálása helytelen. Helyesbítse a tartóprofil ill. a rögzítőelem beépítési pozícióját. Tartóelem és rögzítőelem pozíciója 2 A meghajtóegység pozícionálása helytelen. A meghajtóegység pozícióját korrigálja lásd leszerelés / szerelés. A meghajtóegység hibásan működik. A meghajtóegységet érintkeztesse újra és működtesse a kilökő kart lásd leszerelés / szerelés. A meghajtóegységet érintkeztesse újra és működtesse a kilökő kart lásd leszerelés / szerelés. 3
