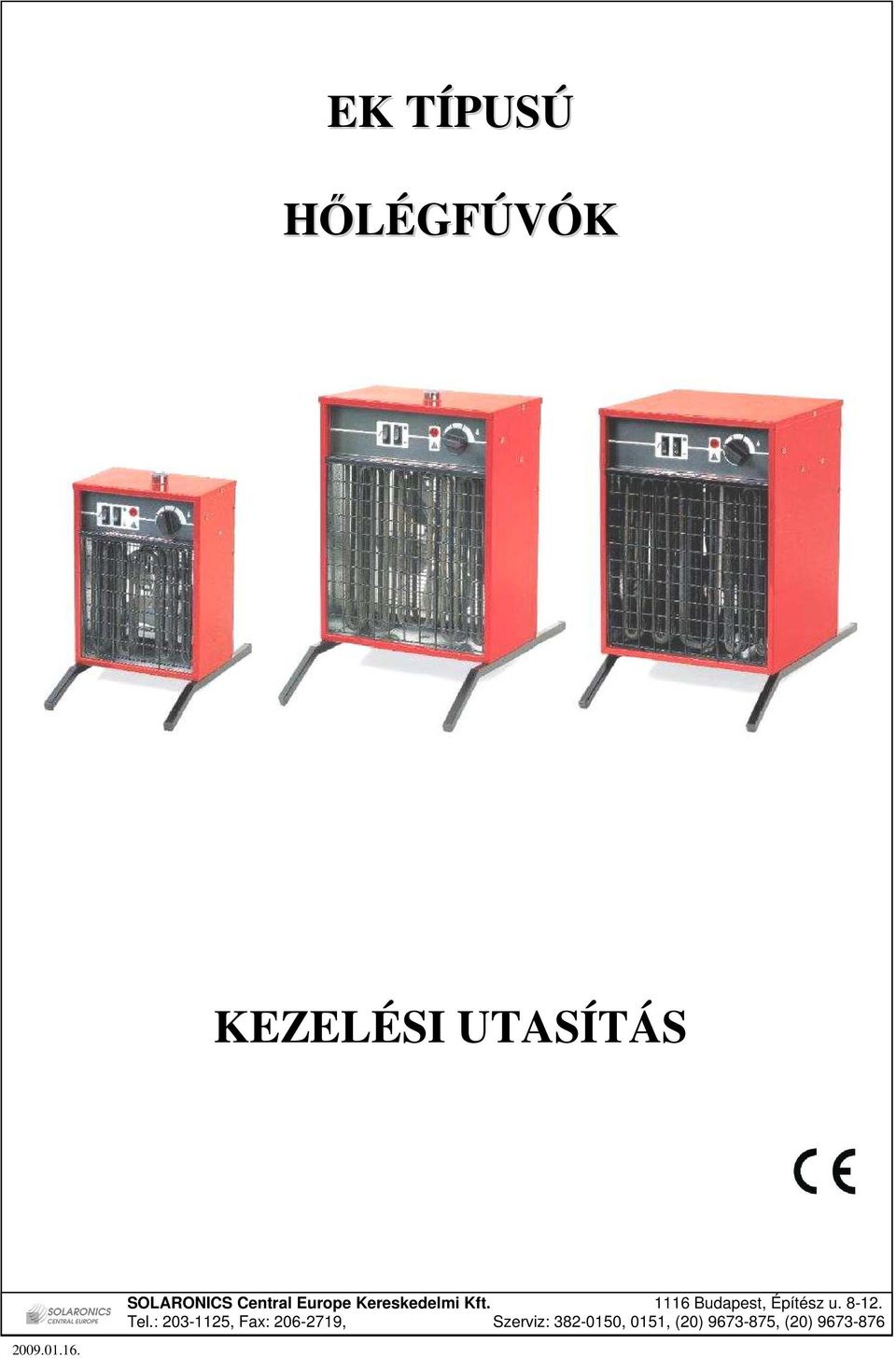

1 EK TÍPUSÚ HİLÉGFÚVÓK KEZELÉSI UTASÍTÁS

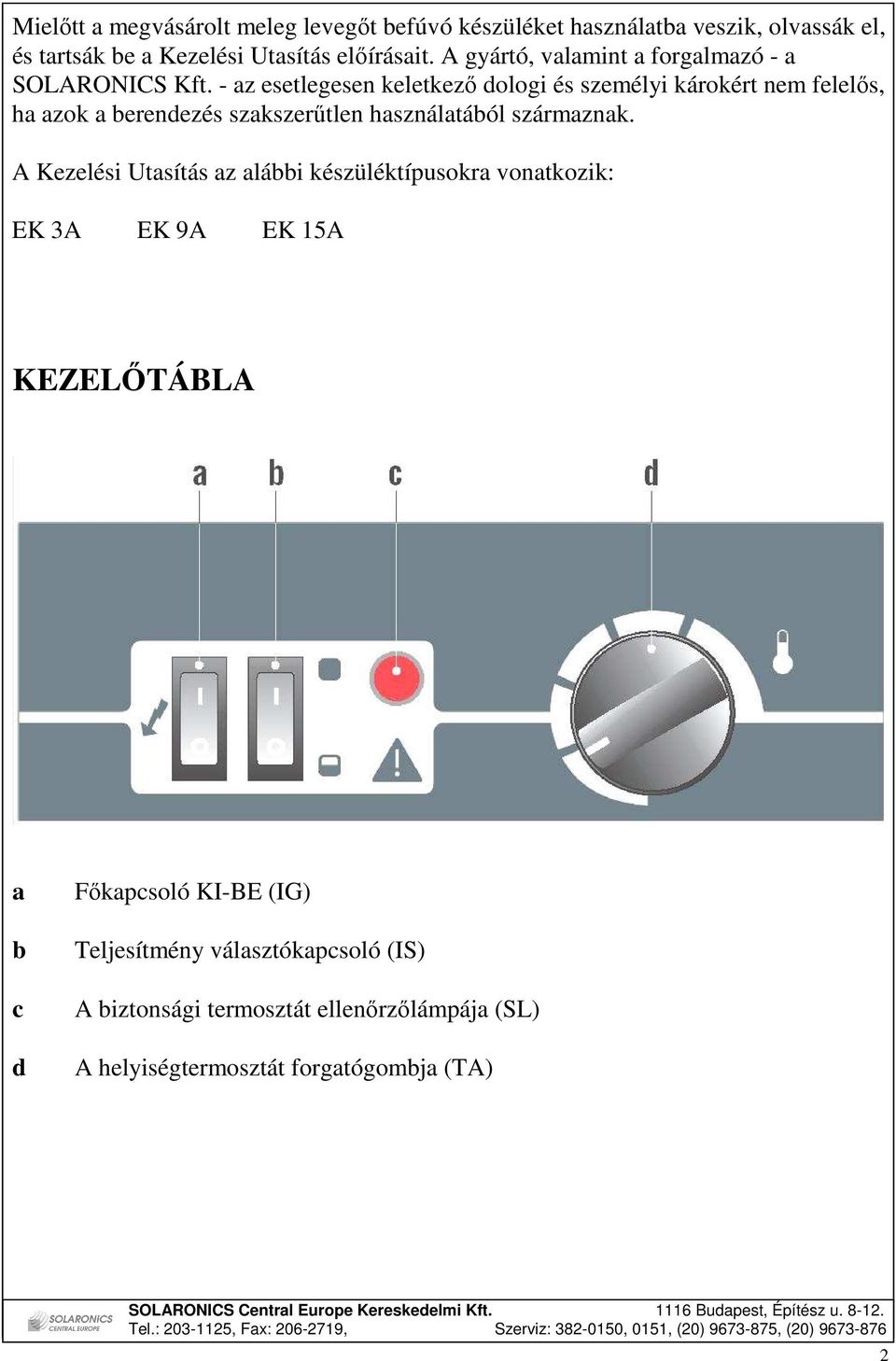

2 Mielıtt a megvásárolt meleg levegıt befúvó készüléket használatba veszik, olvassák el, és tartsák be a Kezelési Utasítás elıírásait. A gyártó, valamint a forgalmazó - a SOLARONICS Kft. - az esetlegesen keletkezı dologi és személyi károkért nem felelıs, ha azok a berendezés szakszerőtlen használatából származnak. A Kezelési Utasítás az alábbi készüléktípusokra vonatkozik: EK 3A EK 9A EK 15A KEZELİTÁBLA a b c d Fıkapcsoló KI-BE (IG) Teljesítmény választókapcsoló (IS) A biztonsági termosztát ellenırzılámpája (SL) A helyiségtermosztát forgatógombja (TA) 2

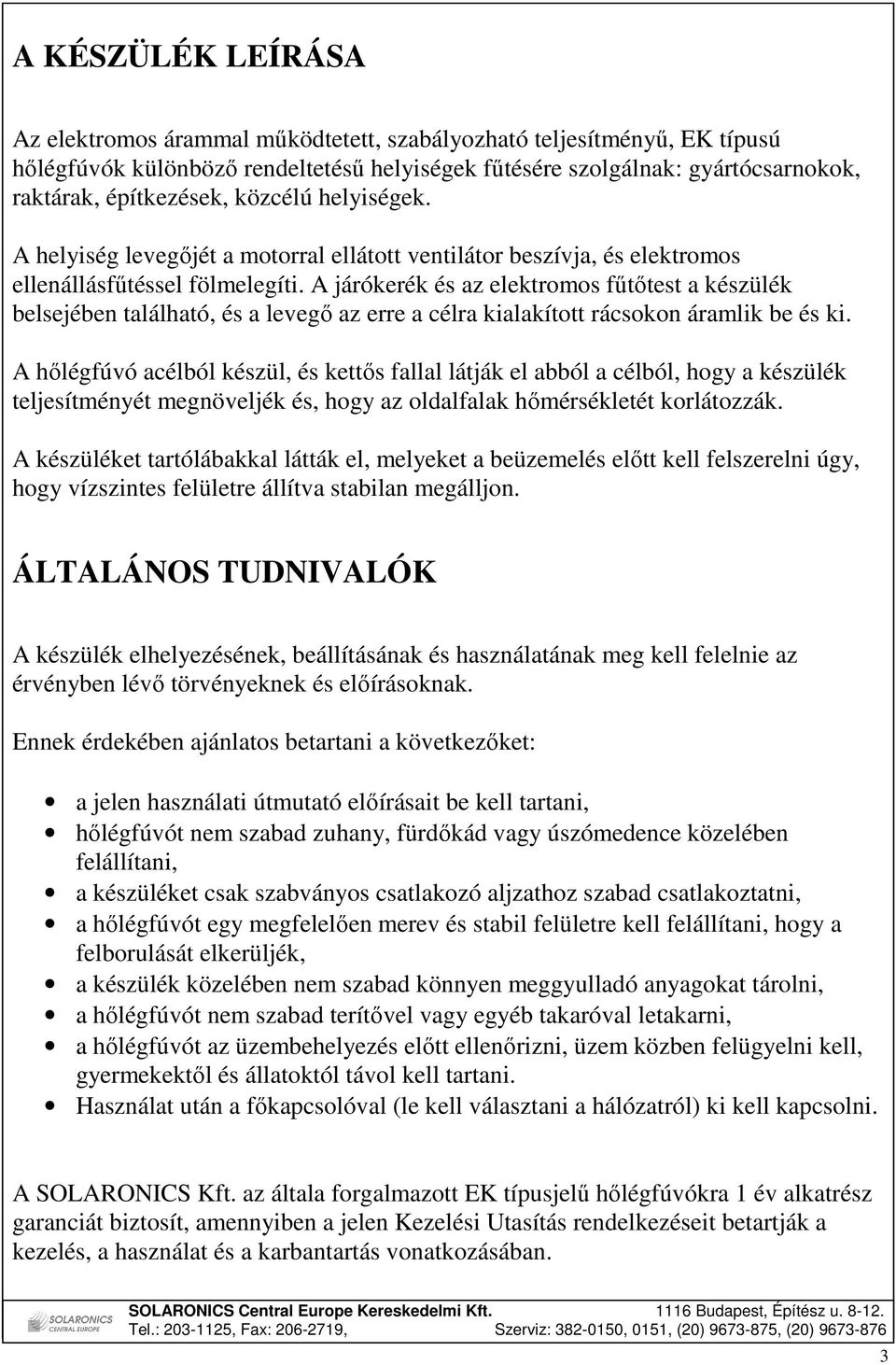

3 A KÉSZÜLÉK LEÍRÁSA Az elektromos árammal mőködtetett, szabályozható teljesítményő, EK típusú hılégfúvók különbözı rendeltetéső helyiségek főtésére szolgálnak: gyártócsarnokok, raktárak, építkezések, közcélú helyiségek. A helyiség levegıjét a motorral ellátott ventilátor beszívja, és elektromos ellenállásfőtéssel fölmelegíti. A járókerék és az elektromos főtıtest a készülék belsejében található, és a levegı az erre a célra kialakított rácsokon áramlik be és ki. A hılégfúvó acélból készül, és kettıs fallal látják el abból a célból, hogy a készülék teljesítményét megnöveljék és, hogy az oldalfalak hımérsékletét korlátozzák. A készüléket tartólábakkal látták el, melyeket a beüzemelés elıtt kell felszerelni úgy, hogy vízszintes felületre állítva stabilan megálljon. ÁLTALÁNOS TUDNIVALÓK A készülék elhelyezésének, beállításának és használatának meg kell felelnie az érvényben lévı törvényeknek és elıírásoknak. Ennek érdekében ajánlatos betartani a következıket: a jelen használati útmutató elıírásait be kell tartani, hılégfúvót nem szabad zuhany, fürdıkád vagy úszómedence közelében felállítani, a készüléket csak szabványos csatlakozó aljzathoz szabad csatlakoztatni, a hılégfúvót egy megfelelıen merev és stabil felületre kell felállítani, hogy a felborulását elkerüljék, a készülék közelében nem szabad könnyen meggyulladó anyagokat tárolni, a hılégfúvót nem szabad terítıvel vagy egyéb takaróval letakarni, a hılégfúvót az üzembehelyezés elıtt ellenırizni, üzem közben felügyelni kell, gyermekektıl és állatoktól távol kell tartani. Használat után a fıkapcsolóval (le kell választani a hálózatról) ki kell kapcsolni. A SOLARONICS Kft. az általa forgalmazott EK típusjelő hılégfúvókra 1 év alkatrész garanciát biztosít, amennyiben a jelen Kezelési Utasítás rendelkezéseit betartják a kezelés, a használat és a karbantartás vonatkozásában. 3

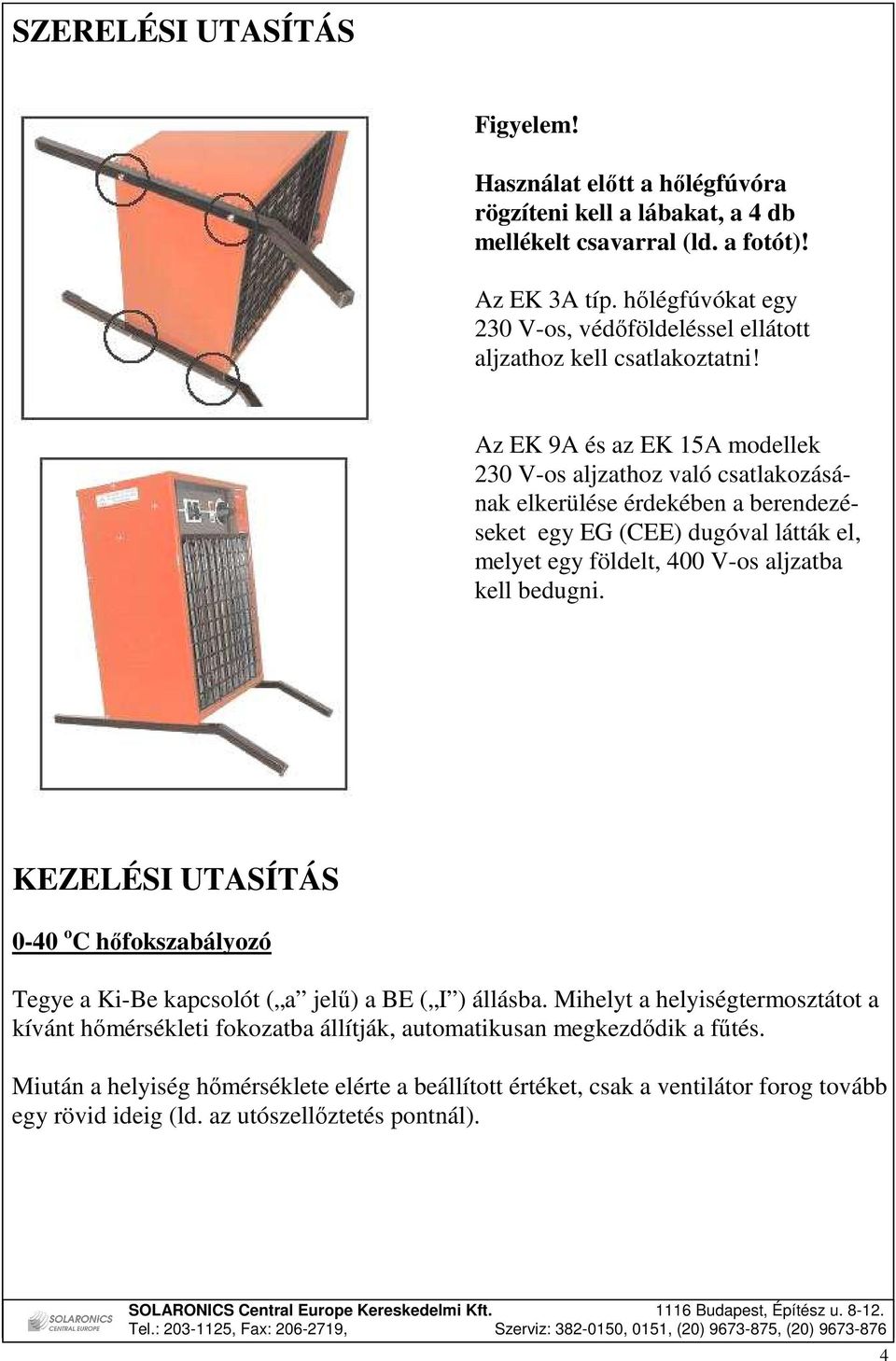

4 SZERELÉSI UTASÍTÁS Figyelem! Használat elıtt a hılégfúvóra rögzíteni kell a lábakat, a 4 db mellékelt csavarral (ld. a fotót)! Az EK 3A típ. hılégfúvókat egy 230 V-os, védıföldeléssel ellátott aljzathoz kell csatlakoztatni! Az EK 9A és az EK 15A modellek 230 V-os aljzathoz való csatlakozásának elkerülése érdekében a berendezéseket egy EG (CEE) dugóval látták el, melyet egy földelt, 400 V-os aljzatba kell bedugni. KEZELÉSI UTASÍTÁS 0-40 o C hıfokszabályozó Tegye a Ki-Be kapcsolót ( a jelő) a BE ( I ) állásba. Mihelyt a helyiségtermosztátot a kívánt hımérsékleti fokozatba állítják, automatikusan megkezdıdik a főtés. Miután a helyiség hımérséklete elérte a beállított értéket, csak a ventilátor forog tovább egy rövid ideig (ld. az utószellıztetés pontnál). 4

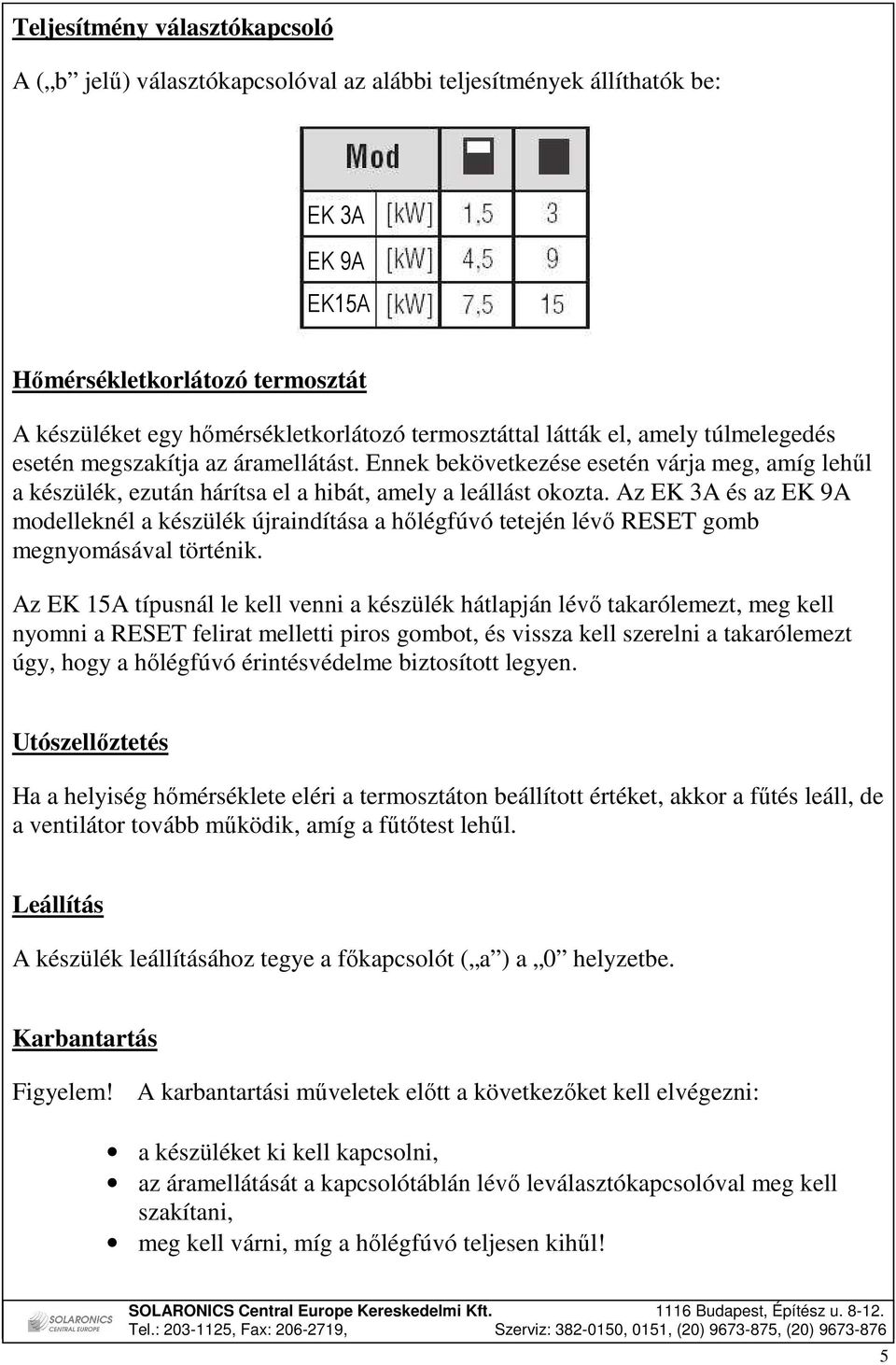

5 Teljesítmény választókapcsoló A ( b jelő) választókapcsolóval az alábbi teljesítmények állíthatók be: EK 3A EK 9A EK15A Hımérsékletkorlátozó termosztát A készüléket egy hımérsékletkorlátozó termosztáttal látták el, amely túlmelegedés esetén megszakítja az áramellátást. Ennek bekövetkezése esetén várja meg, amíg lehől a készülék, ezután hárítsa el a hibát, amely a leállást okozta. Az EK 3A és az EK 9A modelleknél a készülék újraindítása a hılégfúvó tetején lévı RESET gomb megnyomásával történik. Az EK 15A típusnál le kell venni a készülék hátlapján lévı takarólemezt, meg kell nyomni a RESET felirat melletti piros gombot, és vissza kell szerelni a takarólemezt úgy, hogy a hılégfúvó érintésvédelme biztosított legyen. Utószellıztetés Ha a helyiség hımérséklete eléri a termosztáton beállított értéket, akkor a főtés leáll, de a ventilátor tovább mőködik, amíg a főtıtest lehől. Leállítás A készülék leállításához tegye a fıkapcsolót ( a ) a 0 helyzetbe. Karbantartás Figyelem! A karbantartási mőveletek elıtt a következıket kell elvégezni: a készüléket ki kell kapcsolni, az áramellátását a kapcsolótáblán lévı leválasztókapcsolóval meg kell szakítani, meg kell várni, míg a hılégfúvó teljesen kihől! 5

6 Tisztítás A hılégfúvó kifogástalan üzemének elérése érdekében a tisztítási mőveleteket rendszeresen kell elvégezni, mivel a por- és szennyezıdéslerakódások túlmelegedést és tőzveszélyt okozhatnak. ÜZEMZAVAROK, OKAIK ÉS ELHÁRÍTÁSUK Mőködési zavar Oka Elhárítása A ventilátor nem indul. Nincs áramellátás. Meg kell vizsgálni az elektromos hálózat tulajdonságait: EK 3A: 230 V; 50 Hz EK 9A - EK 15A: 400 V; 3f., 50 Hz A mőködés lehetıségét és a kapcsolók helyzetét kell ellenırizni. A ventilátor elindul, de a levegı nem melegszik. A hılégfúvó leáll. A motor tekercse zárlatos vagy megszakadt. A motor csapágya beállt Hibás a szabályozóberendezés beállítása. Hibás a szabályozóberendezés. Túl magas léghımérséklet. Ki kell cserélni a motort. Ki kell cserélni a csapágyat. Ellenırizni kell, hogy a szabályozó beállítása helyes legyen (pl. a termosztáton magasabb érték legyen beállítva mint a helyiség hımérséklete). Ki kell cserélni a szabályozót. Meg kell szakítani a hılégfúvó áramellátását. Meg kell várni, míg lehől a készülék, majd el kell hárítani a zavart, ami a hibát okozta. Az újraindítógomb az EK 3A és az EK 9A modelleknél a készülék burkolatán, az EK15A típusnál a hátlap mögött található. 6

7 ELEKTROMOS BEKÖTÉSI RAJZ EK 3A M Ventilátor motor, 230 V EK 3A R Elektromos főtıszál (ellenállás), 1500 W, 230 V~ IG Fıkapcsoló, Ki-Be L2 Biztonsági termosztát, kézi kioldással IS Teljesítmény választókapcsoló TA Helyiségtermosztát SL Túlmelegedést jelzı lámpa FA Ventilátor termosztát 7

8 8 EK 9A M R IG IS TA SL CI L2 FA M Ventilátor motor, 230 V Ventilátor motor, 400 V R Elektromos főtıszál (ellenállás), Elektromos főtıszál (ellenállás), 1500 W, 230 V~ 3000 W, 230 V~ Fıkapcsoló, Ki-Be IG Fıkapcsoló, Ki-Be Teljesítmény választókapcsoló L2 Biztonsági termosztát, kézi kioldással Helyiségtermosztát IS Túlmelegedést jelzı lámpa TA SL Teljesítmény választókapcsoló Helyiségtermosztát Ellenállás megszakítókapcsoló Túlmelegedést jelzı lámpa Biztonsági termosztát, kézi kioldással FA Ventilátor termosztát Ventilátor termosztát ELEKTROMOS BEKÖTÉSI RAJZ EK 9A

9 9 EK 15A M R IG IS TA SL C1 C2 L1 L2 FA Ventilátor M Ventilátor motor, 400 motor, V 230 V Elektromos főtıszál (ellenállás), 2500 R W, 230 Elektromos V~ főtıszál (ellenállás), 1500 W, 230 V~ Fıkapcsoló, Ki-Be IG Fıkapcsoló, Ki-Be Teljesítmény választókapcsoló L2 Biztonsági termosztát, Helyiségtermosztát kézi kioldással Túlmelegedést jelzı lámpa IS Teljesítmény választókapcsoló Ellenállás megszakítókapcsoló TA Helyiségtermosztát Ellenállás megszakítókapcsoló SL Túlmelegedést jelzı lámpa Túlmelegedési termosztát, FA Ventilátor termosztát Biztonsági termosztát, kézi kioldással Ventilátor termosztát ELEKTROMOS BEKÖTÉSI RAJZ EK 15A

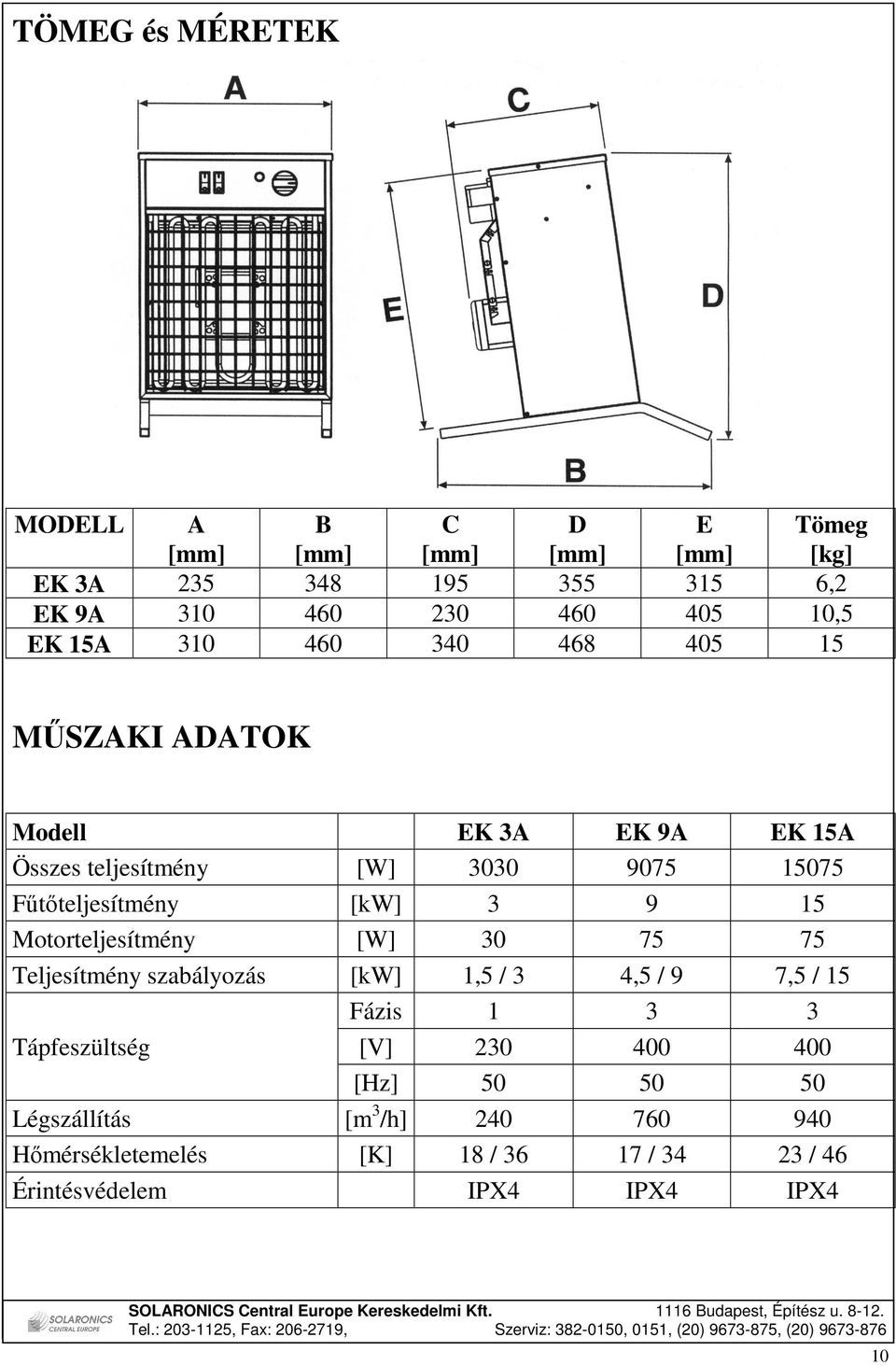

10 TÖMEG és MÉRETEK MODELL A B C D E Tömeg [mm] [mm] [mm] [mm] [mm] [kg] EK 3A ,2 EK 9A ,5 EK 15A MŐSZAKI ADATOK Modell EK 3A EK 9A EK 15A Összes teljesítmény [W] Főtıteljesítmény [kw] Motorteljesítmény [W] Teljesítmény szabályozás [kw] 1,5 / 3 4,5 / 9 7,5 / 15 Fázis Tápfeszültség [V] [Hz] Légszállítás [m 3 /h] Hımérsékletemelés [K] 18 / / / 46 Érintésvédelem IPX4 IPX4 IPX4 10
