2 Bútoripari Élzárók ABS Express program több mint 1.1 ABS színválasztékkal ABS Kínálatunkban több mint 85 Fadekor, 26 UNI és 6 Magasfényű szín szerepel. Színválasztékunk lefedi a Magyarországon kapható bútorlapok teljes választékát, a legkiválóbb ABS minőségben. Az ABS élanyagok rendelhetőek,45mm, 1mm és 2mm vastagságban. Standard szélességi méreteink: 22, 2, 33, 44, 54, és 66mm. A Magasfényű Élzáróinkat tökéletes minőségben, 1mm es vastagságban, védőfóliával ellátott kivitelben szállítjuk. ABS BASIC program A BASIC ABS program termékei a legkeresettebb lapokhoz kínál kiváló minőségben, kedvező árakon ABS-élanyagot színből álló ABS színválaszték. Élfurnér-Élléc Fa élzáró termékeink több mint 5 különböző fafajból rendelhetőek. A standard szélességi méreteken felül itt is lehetőség van az egyedi szélességek gyártására. Az élfurnérok rendelhetőek: Vlies-papírral kasírozott, csiszolt, vagy ragasztós kivitelben tökéletes homogén rajzolattal. További élzáró termékeink 1. Melamin Élfóliák 2. Alumínium Élzárók 3. Acryl Élzárók 4. Laser élzárók 2 Bútoripari élzárók

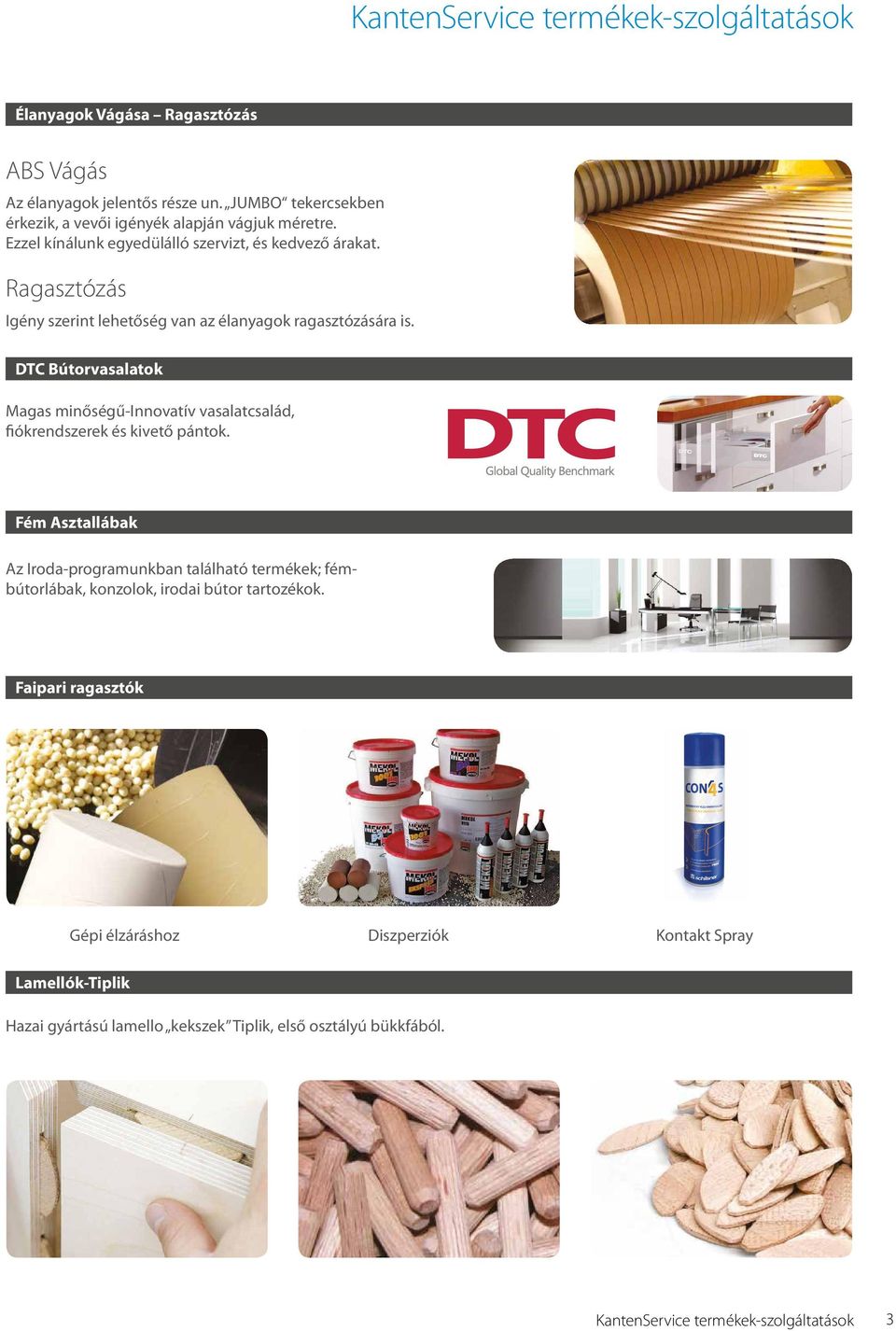

3 KantenService termékek-szolgáltatások Élanyagok Vágása Ragasztózás ABS Vágás Az élanyagok jelentős része un. JUMBO tekercsekben érkezik, a vevői igényék alapján vágjuk méretre. Ezzel kínálunk egyedülálló szervizt, és kedvező árakat. Ragasztózás Igény szerint lehetőség van az élanyagok ragasztózására is. DTC Bútorvasalatok Magas minőségű-innovatív vasalatcsalád, fiókrendszerek és kivető pántok. Fém Asztallábak Az Iroda-programunkban található termékek; fémbútorlábak, konzolok, irodai bútor tartozékok. Faipari ragasztók Gépi élzáráshoz Diszperziók Kontakt Spray Lamellók-Tiplik Hazai gyártású lamello kekszek Tiplik, első osztályú bükkfából. KantenService termékek-szolgáltatások 3

4 DTC - Bútor Vasalat Pánt méretek és beállítási adatok Nastavitve Oldal beállítás Mélység beállítás Magasság beállítás Pántok alkalmazása a különböző ajtóméretekhez Pántok alkalmazása a különböző ajtóméretekhez. Az adott ajtó mérethez tartozó optimális pántmennyiséggel. The width of door less than 6 mm At least mm 62 The height Not more than 24 mm Not more than 2 mm Not more than mm Not more than mm 2 3 L L = Pántok közötti távolság Beállítások Oldal beállítás: - 4 mm ~ + 2 mm Magasság beállítás 2mm Mélység beállítás: 11 -os pánt: - 2 mm mm, Vezérlés beállítás: 11 -os pánt: - 1 mm ~ + 3 mm Jelmagyarázat a talpazat választáshoz T = Ajtó vastagság H = Talp magasság S = Szekrény oldalvastagság K = fedél távolság A = ajtó rés D = ajtó borítás 4 DTC - Kivetőpántok

5 C8 sorozat beépített fékes és csillapítás nélüli 11 pántok Ráütődő C = S D H H = 14 +K -(D) SBB C8A675 Teljes nyitású DTC pánt - csillapítás nélküli Pcs 1 A K L T SSC C8A675F Teljes nyitású DTC pánt - beépített-fékes kivitel Pcs 1 Félig ráütődő C = S D H H = 5 +K -(D) SBB C8B675 Félig ráütődő DTC pánt - csillapítás nélküli Pcs 1 Közézáródó C = 18 A S K H L T H = -6 +K +(A) SSC C8B675F Félig ráütődő DTC pánt - beépített-fékes kivitel Pcs 1 S18BB C8C675F Közé záródó DTC pánt - csillapítás nélküli Pcs 1 A K T S18SC C8C675 Közé záródó DTC pánt - beépített-fékes kivitel Pcs K 11.5 T = Ajtó vastagság H = Talp magasság S = Szekrény oldalvastagság K = fedél távolság A = ajtó rés D = ajtó borítás Hely szükséglet az ajtó nyitásához Az összes érték mm-ben A min L min T = K = 3 A =,7, 1,2 1,5 1,8 2,2 2,6 3,2 3,8 4,5 5,3 K = 4 A =,7, 1,1 1,4 1,8 2,1 2,5 3 3,5 4,4 4, K = 5 A =,6, 1,1 1,4 1,7 2 2,4 2, 3,4 3, 4,6 K = 6 A =,6,8 1,1 1,3 1,6 2 2,4 2,8 3,2 3,8 4,4 Az összes érték mm-ben T = K = 3 L =,,,,,,,,,,,1 K = 4 L =,,,,,,,2,4,7, 1,1 K = 5 L =,,2,4,6,8 1, 1,2 1,4 1,6 1,8 2, K = 6 L =, 1,2 1,4 1,6 1,8 2, 2,2 2,4 2,6 2,8 3, A fenti értékek azzal a feltételezéssel vannak kiszámítva, hogy az ajtóknak szögletes a széle. Ezek csökkennek, ha az ajtó szélei lekerekítettek. DTC - Kivetőpántok H = 14 + K - (D) H K H = 5 + K - (D) H K H = -6 + K + (A) H K

6 DTC - Bútor Vasalat C8 sorozat, csillapítás nélküli és beépített fékes pánt 155 C = S D H= H = 13 +K -(D) S155BB C8A66 Teljes kinyílású 155, csillapítás nélküli pánt Pcs 1 A K L T S155SC C8A66F Teljes kinyílású 155, beépített fékes pánt Pcs 1 T = Ajtó vastagság H = Talp magasság S = Szekrény oldalvastagság K = fedél távolság A = ajtó rés D = ajtó borítás Hely szükséglet az ajtó nyitásához Minden érték mm-ben T = A min K = 3 A = K = 4 A = K = 5 A = K = 6 A = K 11.5 A fenti értékek azzal a feltételezéssel vannak kiszámítva, hogy az ajtóknak szögletes a széle. Ezek csökkennek, ha az ajtó szélei lekerekítettek. Alkalmazás A pánt -os nyitásánál, H= talppal az ajtó a 2.3 mm-el tovább nyílik. H= 2.3 Drawer C= 6 DTC - Kivetőpántok

7 C85 sorozatú, csillapítás nélküli és beépített fékes Szögpántok; 3 és 45 3 L= Stranica D= 21.5 H= S3BB S3SC C85W X= C85W615F Adjustment range of L Pánt DTC 3, csillapítás nélküli pánt Pánt DTC 3, beépített fékes Pcs 1 Pcs 1 L=.8 K = Stranica D= H= 2.1 X=.5 3 Vrata Adjustment range of L Adjustment range of D K = 5 L= L= Stranica D= H= D= 21.5 H= 3 Vrata X= X=.5 Adjustment range of D Adjustment range of of L L L=.8 K = 5 K = 5 L=.8 K = 5 1 Stranica Stranica D= H= D= Stranica D= H= X=.5 3 Vrata Vrata 34.7 H= X= Adjustment range of L K = 5 Adjustment range of D Adjustment range of L K = 5 K = 5 L=.8 1 Stranica Vrata Vrata 34.7 H= 4 D= S45BB.8 S45SC Vrata C85E6A X= 7.1 C85E6A5F Adjustment Adjustment range range of of D Adjustment range of L Pánt DTC 45, csillapítás nélküli pánt Pánt DTC 45, beépített fékes Adjustment range of D Pcs 1 Pcs 1 DTC - Kivetőpántok 1 Vrata 1 Adjustment range of D

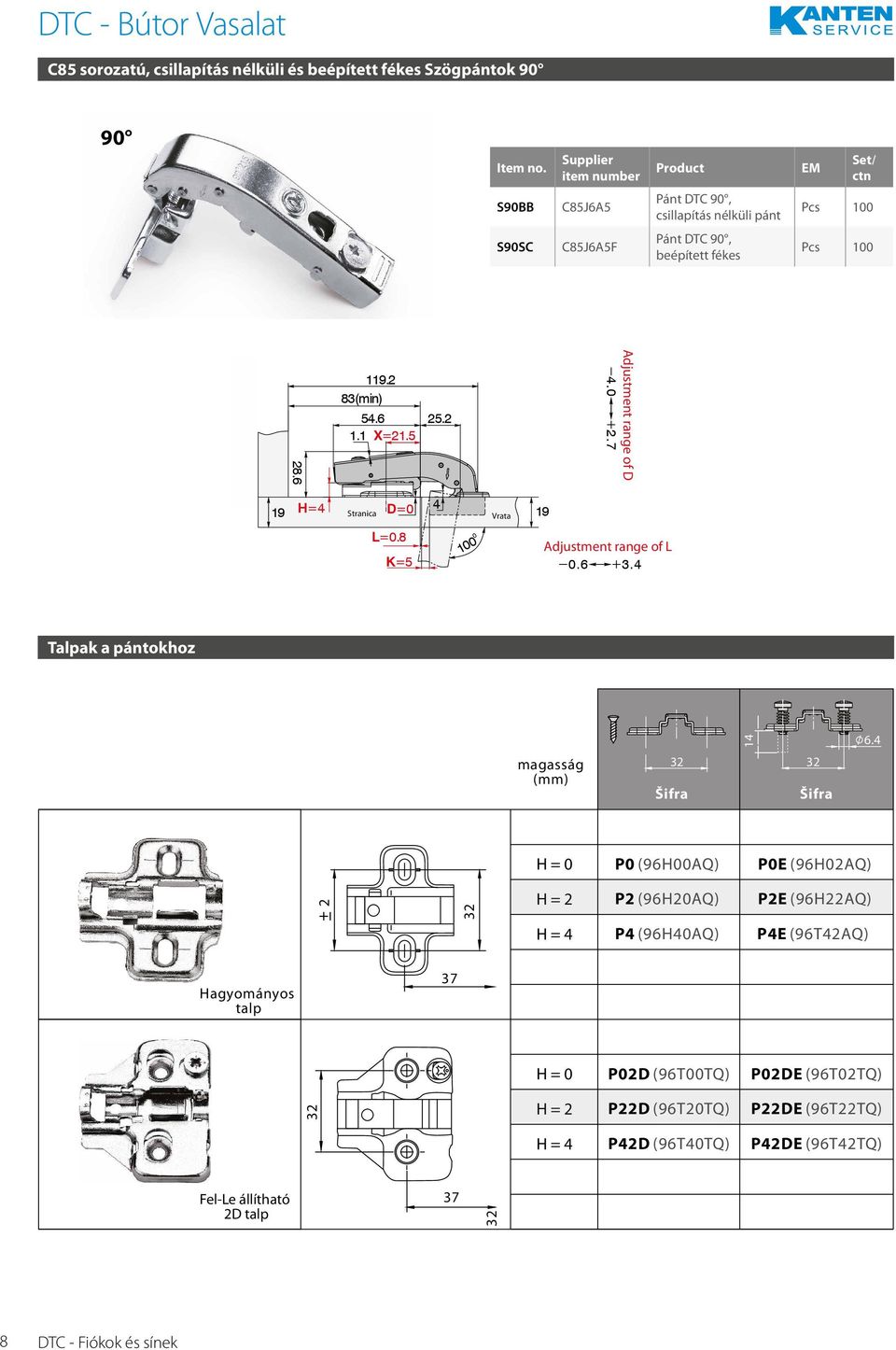

8 DTC - Bútor Vasalat C85 sorozatú, csillapítás nélküli és beépített fékes Szögpántok SBB SSC 28.6 C85J6A5 C85J6A5F (min) 54.6 Pánt DTC, X=21.5 csillapítás nélküli pánt Pánt DTC, beépített fékes Pcs 1 Pcs H=4 D= 4 Stranica Vrata (min) X=21.5 Adjustment range of D L=.8 K=5 1 Adjustment.6 1 H=4 D= 4 Stranica Vrata 1 L=.8 K=5 1 Adjustment range of L Talpak a pántokhoz magasság (mm) Šifra Šifra H = P (6HAQ) PE (6H2AQ) 2 H = 2 P2 (6H2AQ) P2E (6H22AQ) H = 4 P4 (6H4AQ) P4E (6T42AQ) Hagyományos talp H = P2D (6TTQ) P2DE (6T2TQ) H = 2 P22D (6T2TQ) P22DE (6T22TQ) H = 4 P42D (6T4TQ) P42DE (6T42TQ) Fel-Le állítható 2D talp 8

9 B1 Drawer Box, Dupla falú fiókrendszer Teljes kihúzású fékes, rejtett görgős, önbehúzos rendszer, Dinamikus terhelhetőség: 3/4/5 kg, Szerszám nélküli szerelés és fiók eltávolítás, Fel-le ill. jobb-bal irányú beállítási lehetőségek,, Extra halk szinkronizált rendszer garantálja az egyenletes-sima, zaj nélküli működést, Színek: raktárkészletről ezüst (E18),vagy rendelésre: fehér(e1) rozsdamentes acél (F4) B127S B127A Drawer DTC B1, 27 mm, szürke, 3 kg Set 1 B13S B13A Drawer DTC B1, 3 mm, szürke, 3 kg Set 1 B135S B135A Drawer DTC B1, 35 mm, szürke, 3 kg Set 1 B14S B14A Drawer DTC B1, 4 mm, szürke, 3 kg Set 1 B145S B145A Drawer DTC B1, 45 mm, szürke, 3 kg Set 1 B15S B15A Drawer DTC B1, 5 mm, szürke, 3 kg Set 1 B155S B155A Drawer DTC B1, 55 mm, szürke, 3 kg Set 1

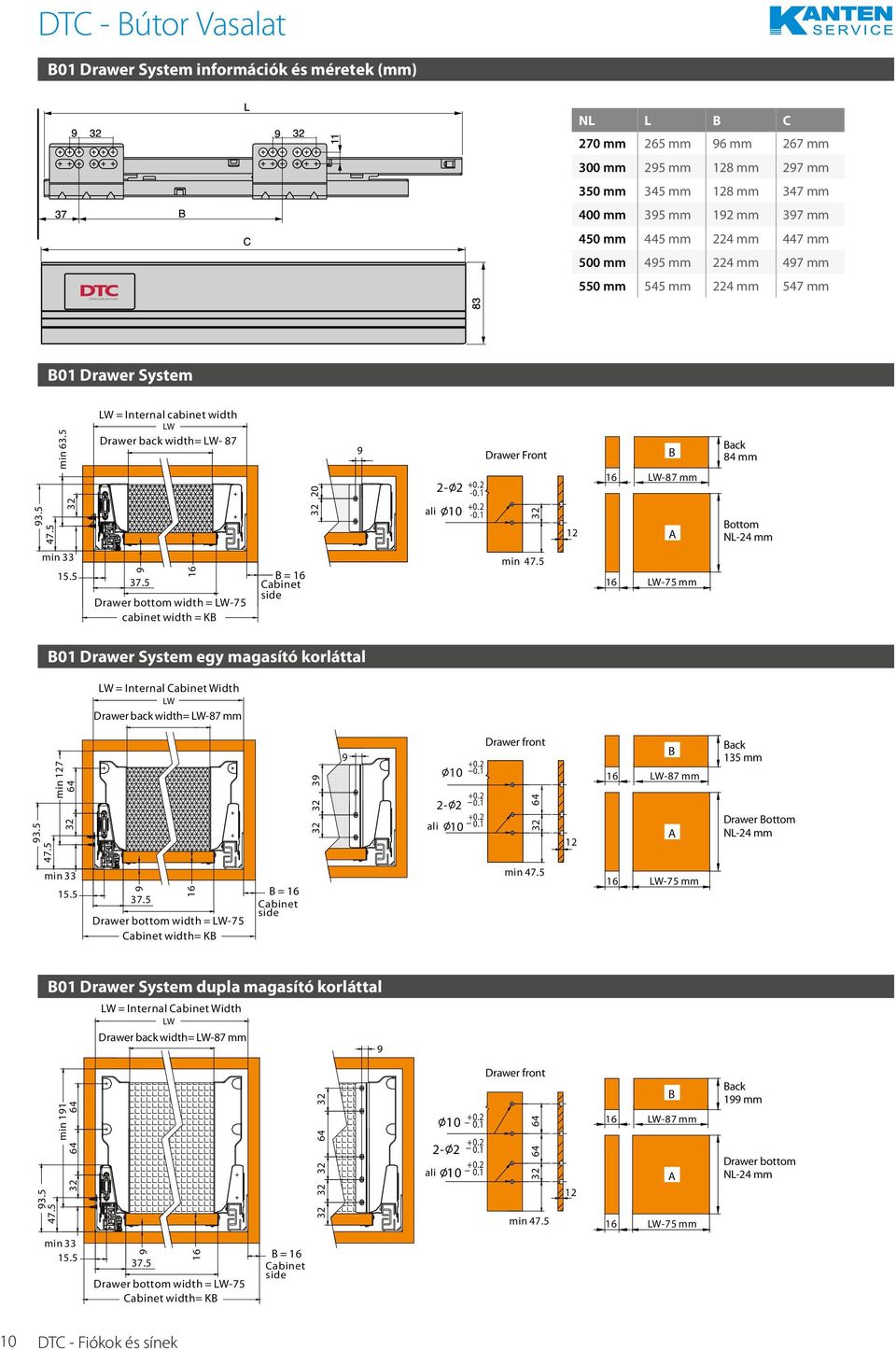

10 DTC - Bútor Vasalat B1 Drawer System információk és méretek (mm) NL L B C 27 mm 265 mm 6 mm 267 mm 3 mm 25 mm 128 mm 27 mm 35 mm 345 mm 128 mm 347 mm 4 mm 35 mm 12 mm mm 45 mm 445 mm 224 mm 447 mm 5 mm 45 mm 224 mm 47 mm 55 mm 545 mm 224 mm 547 mm B1 Drawer System min 63.5 LW = Internal cabinet width LW Drawer back width= LW ali Drawer Front 12 B LW-87 mm A Back 84 mm Bottom NL-24 mm min Drawer bottom width = LW-75 cabinet width = KB B = Cabinet side min 47.5 LW-75 mm B1 Drawer System egy magasító korláttal LW = Internal Cabinet Width LW Drawer back width= LW-87 mm min ali Drawer front B LW-87 mm A Back 135 mm Drawer Bottom NL-24 mm min Drawer bottom width = LW-75 Cabinet width= KB B = Cabinet side min 47.5 LW-75 mm B1 Drawer System dupla magasító korláttal LW = Internal Cabinet Width LW Drawer back width= LW-87 mm min ali Drawer front min B LW-87 mm A LW-75 mm Back 1 mm Drawer bottom NL-24 mm min Drawer bottom width = LW-75 Cabinet width= KB B = Cabinet side 1

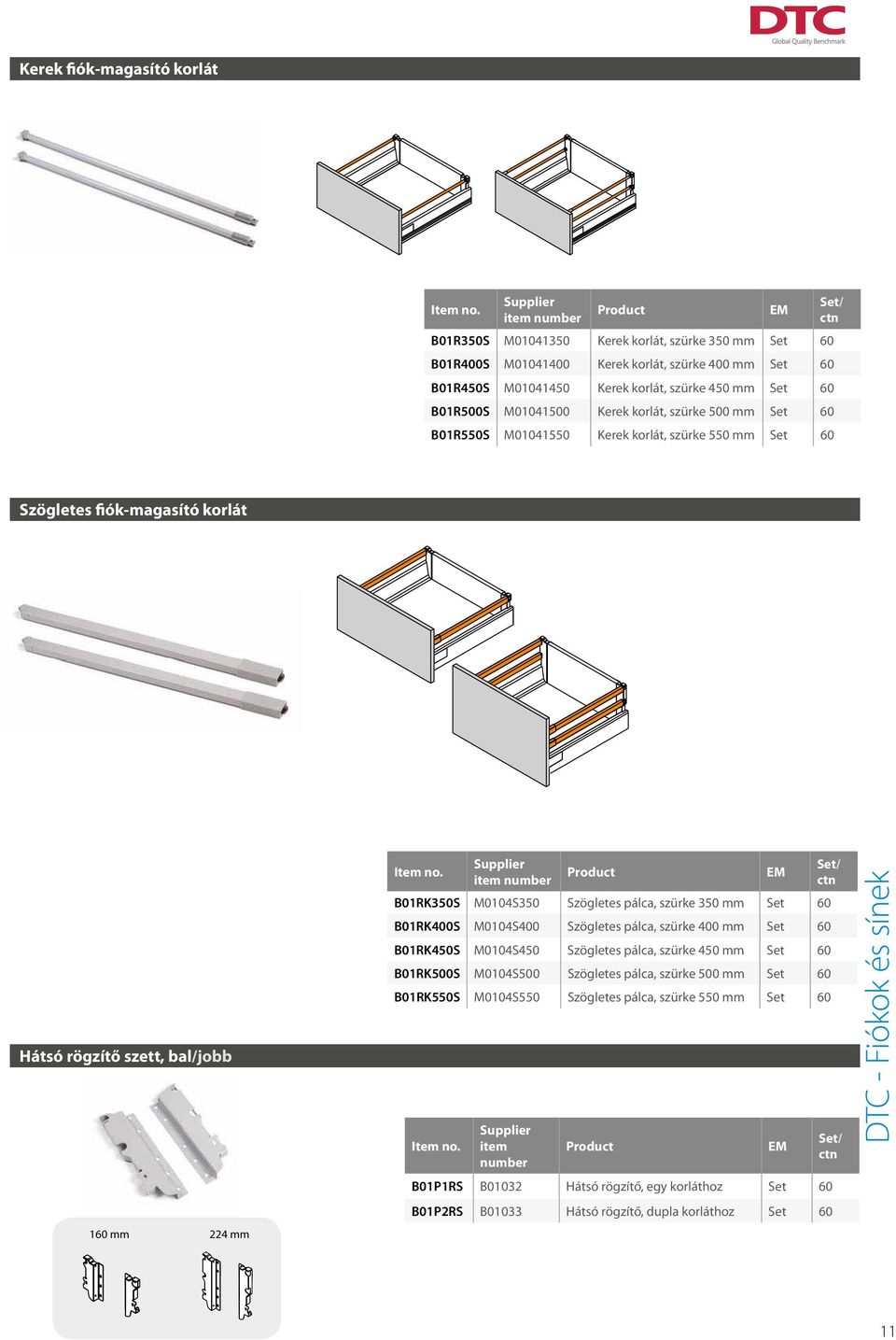

11 Kerek fiók-magasító korlát B1R35S M14135 Kerek korlát, szürke 35 mm Set 6 B1R4S M1414 Kerek korlát, szürke 4 mm Set 6 B1R45S M14145 Kerek korlát, szürke 45 mm Set 6 B1R5S M1415 Kerek korlát, szürke 5 mm Set 6 B1R55S M14155 Kerek korlát, szürke 55 mm Set 6 Szögletes fiók-magasító korlát Hátsó rögzítő szett, bal/jobb mm 224 mm mm B1RK35S M14S35 Szögletes pálca, szürke 35 mm Set 6 B1RK4S M14S4 Szögletes pálca, szürke 4 mm Set 6 B1RK45S M14S45 Szögletes pálca, szürke 45 mm Set 6 B1RK5S M14S5 Szögletes pálca, szürke 5 mm Set 6 B1RK55S M14S55 Szögletes pálca, szürke 55 mm Set mm item number B1P1RS B1 Hátsó rögzítő, egy korláthoz Set 6 B1P2RS B133 Hátsó rögzítő, dupla korláthoz Set 6 11

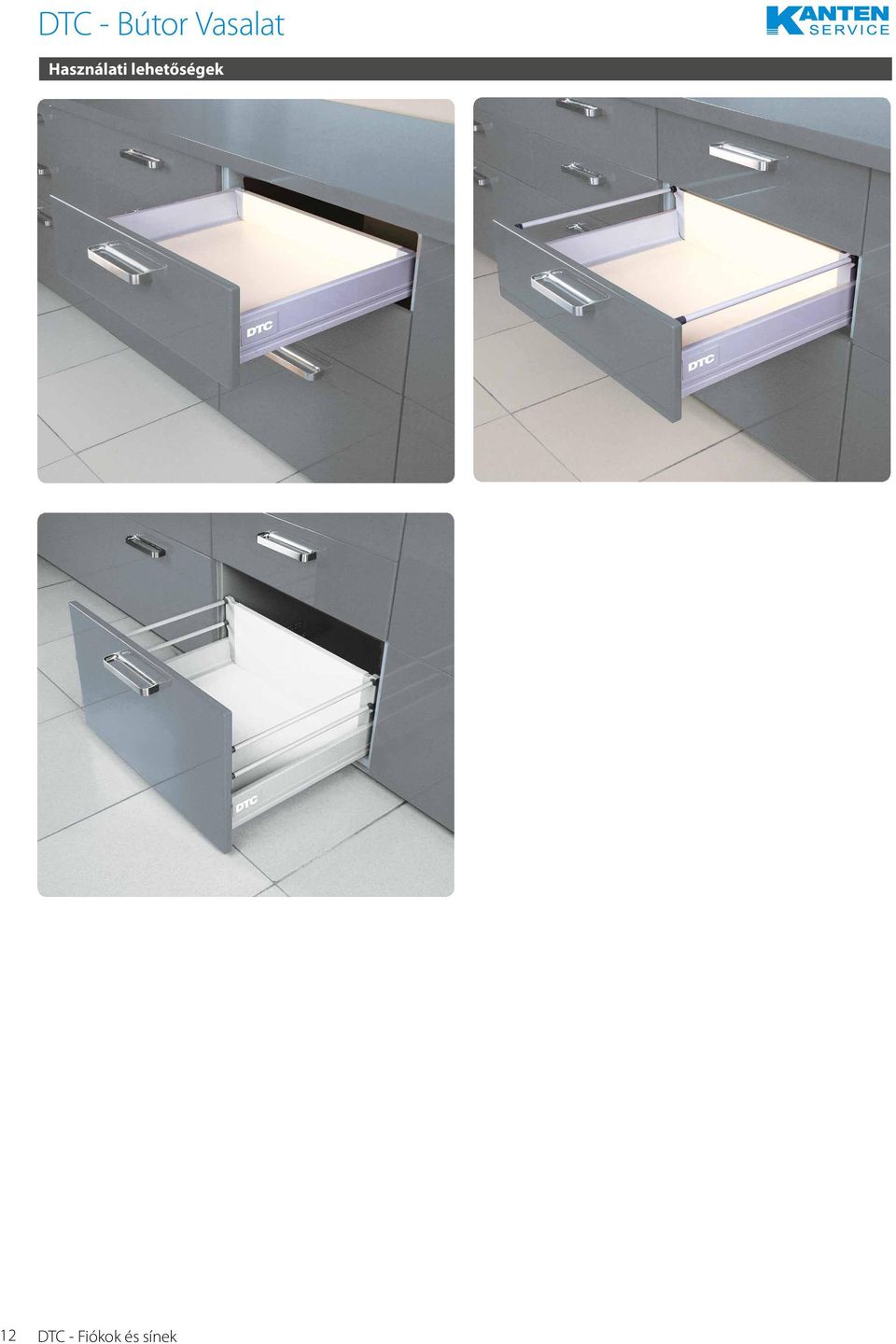

12 DTC - Bútor Vasalat Használati lehetőségek 12

13 B1 - Belső Fiók alkatrészek item number B1SLS M121 ALU Előlap, szürke, 1.1 mm Pcs 2 B1PSL M112 Előlap rögzítő Set 6 B1 Fiók Front szerelési útmutató 1.5 Front section B LW-87 mm A Back 84 mm Bottom NL-24 mm KB = Cabinet width LW = Internal cabinet width NL = Nominal lenght LW B LW-7 1 LW-75 mm KB 13

14 DTC - Bútor Vasalat B1 - Box System Üveg magasítókorláttal B1PSS M16M Front rögzítő az üveghez Set 6 B1PSZ M16N Hátső rögzítő az Üveghez Set 6 B1RKSN5S M14S5 Szögletes korlát az Üveghez Set 6 B1SN5 M16L5 Üveg fiókmagasító panel 5 mm Set 1 Fiók panel dimenziók; Front, Hátfal, Fenéklemez (mm) or Drawer front mm x ESG NL mm Glass - boxside Szerelési útmutató (mm) LW = Internal Cabinet Width LW NL = Nominal Slide Lenght LT = Internal cabinet Depth LT = NL + 3 Drawer back width = LW-87 Cabinet edge LT min Standard drawer 3 Push open drawer min 47.5 B LW-87 mm A LW-75 mm Back 1 mm Bottom NL-24 mm KB = Cabinet width LW = Internal cabinet width NL = Nominal lenght KB LW B 3.5 min Drawer bottom width = LW-75 B = Cabinet side Cabinet width = KB 14

15 B1 fiókrendszer; Szerelési és beállítási segédlet Fiók összeszerelés Click Click Hátsó panel összeszerelés Fiók fenéklemez ősszeszerelés Click Front rögzítés Rögzítés a csavarokkal Fiók beállítás Pritisnite tu Oldal irányú állítás A Fiók és az előlap leszerelése Fel és le mozgatás Fióktest becsúsztatása a korpuszba Billentse fel a fedelet és húzza ki Az előlap leoldása csavarhúzóval A fióktest a fogantyú felemelésével távolítható el 15

16 DTC - Bútor Vasalat B1 fiókrendszer; Szerelési és beállítási segédlet Drawer B1 Fiók Front összeszerelés B1 - kerek egy magasító korláttal Előlap szerelés Hátsó rögzítés Előlap rögzítés és beállítás B1 - kerek dupla magasító korláttal Előlap szerelés Hátsó rögzítés Előlap rögzítés és beállítás

17 B1 fiókrendszer; Szerelési és beállítási segédlet B1 - szögletes, egy magasító korláttal Előlap szerelés Hátsó rögzítés Előlap rögzítés és beállítás B1 - szögletes, dupla magasító korláttal Előlap szerelés Hátsó rögzítés Előlap rögzítés és beállítás B1 fiókrendszer; üveg oldalmagasítóval Előlap szerelés Hátsó rögzítés Üveg oldalmagasító összeszerelés 17

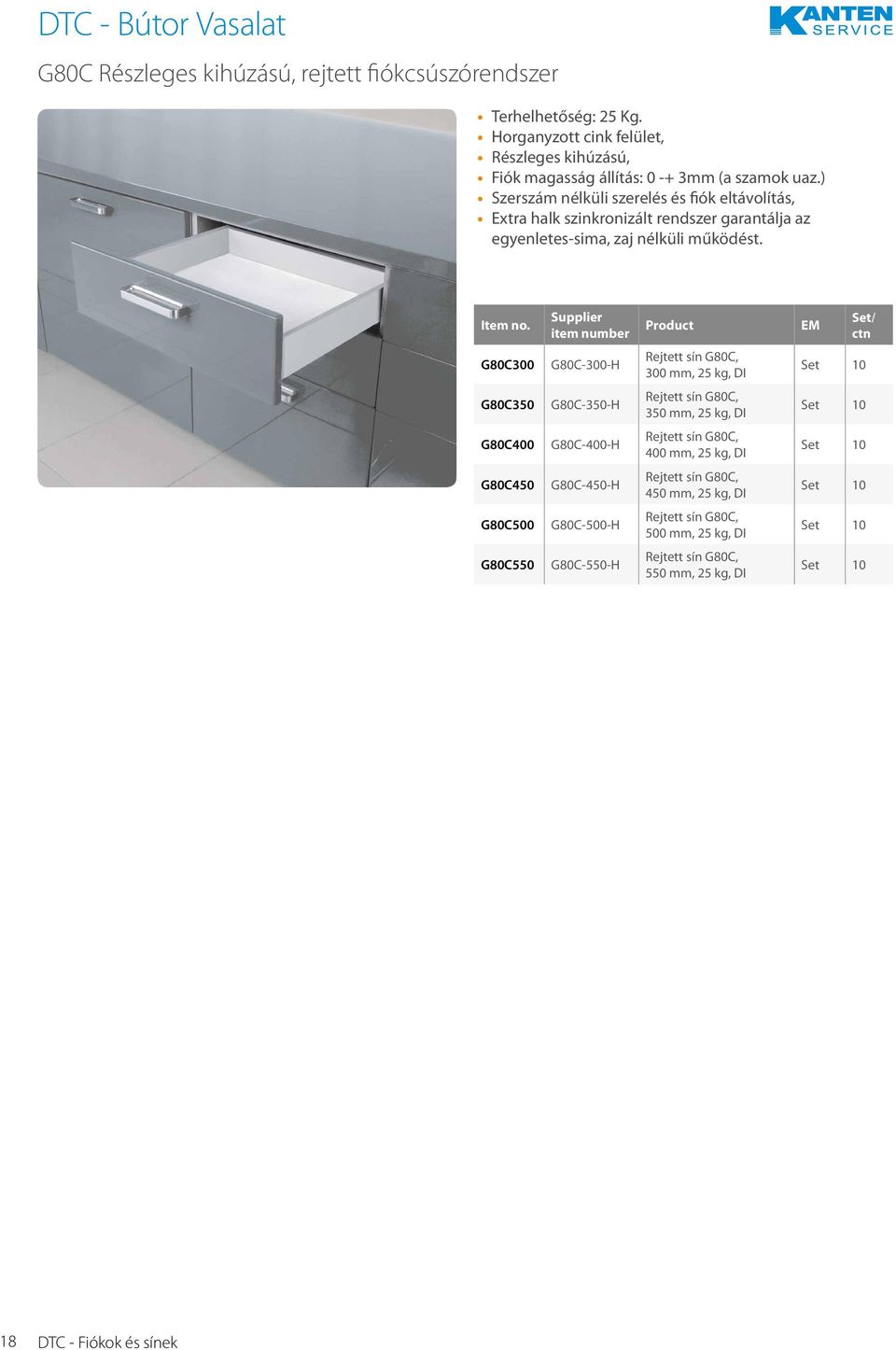

18 DTC - Bútor Vasalat G8C Részleges kihúzású, rejtett fiókcsúszórendszer Terhelhetőség: 25 Kg. Horganyzott cink felület, Részleges kihúzású, Fiók magasság állítás: -+ 3mm (a szamok uaz.) Szerszám nélküli szerelés és fiók eltávolítás, Extra halk szinkronizált rendszer garantálja az egyenletes-sima, zaj nélküli működést. G8C3 G8C-3-H Rejtett sín G8C, 3 mm, 25 kg, DI G8C35 G8C-35-H Rejtett sín G8C, 35 mm, 25 kg, DI G8C4 G8C-4-H Rejtett sín G8C, 4 mm, 25 kg, DI G8C45 G8C-45-H Rejtett sín G8C, 45 mm, 25 kg, DI G8C5 G8C-5-H Rejtett sín G8C, 5 mm, 25 kg, DI G8C55 G8C-55-H Rejtett sín G8C, 55 mm, 25 kg, DI 18

19 Min Max 11 Szerelési méretek NL = Normal fiók hossz LT = Belső korpusz mélység Belső fiók LTmin = NL+21 Standard fiók LTmin = NL+3 Korpusz széle 2 X NL-1+X Korpusz széle 4 LT NL NL-1 Síkba épített fiók Standard fiók Csavar helyek a G8 rejtett fióksínen Szerelési méretek Korpusz széle SKW = Belső fiók szélesség LW = Belső korpusz szélesség NL 25 6 Max 1 SKW = LW-4 Min Min LW 4 Fiók hátfal előkészítés Min Max Fiók Kuplung rögzítése Min 55 Rögzítő lyuk a belső fiókhoz 1

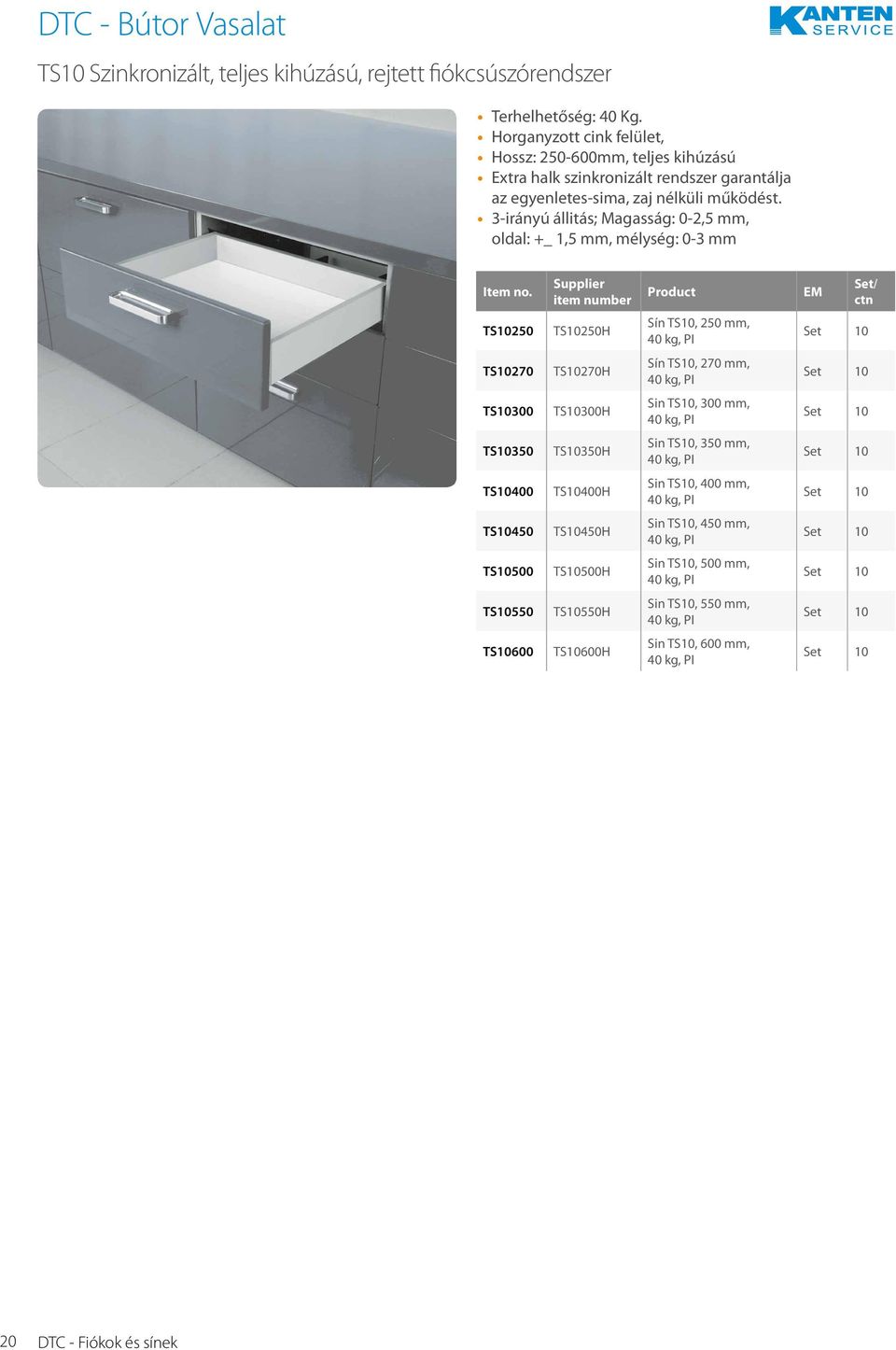

20 DTC - Bútor Vasalat TS1 Szinkronizált, teljes kihúzású, rejtett fiókcsúszórendszer Terhelhetőség: 4 Kg. Horganyzott cink felület, Hossz: 25-6mm, teljes kihúzású Extra halk szinkronizált rendszer garantálja az egyenletes-sima, zaj nélküli működést. 3-irányú állitás; Magasság: -2,5 mm, oldal: +_ 1,5 mm, mélység: -3 mm TS125 TS125H Sín TS1, 25 mm, 4 kg, PI TS127 TS127H Sín TS1, 27 mm, 4 kg, PI TS13 TS13H Sin TS1, 3 mm, 4 kg, PI TS135 TS135H Sin TS1, 35 mm, 4 kg, PI TS14 TS14H Sin TS1, 4 mm, 4 kg, PI TS145 TS145H Sin TS1, 45 mm, 4 kg, PI TS15 TS15H Sin TS1, 5 mm, 4 kg, PI TS155 TS155H Sin TS1, 55 mm, 4 kg, PI TS16 TS16H Sin TS1, 6 mm, 4 kg, PI 2

21 Max 14(11-14) Szerelési méretek NL = Normal fiók hossz LT = Belső korpusz mélység Belső fiók LTmin = NL+21 Standard fiók LTmin = NL+3 2 X NL-1+X 4 LT NL NL-1 Belső fiók Standard fiók Csavar helyek a TS1 rejtett fióksínen Szerelési méretek NL Korpusz széle SKW = Belső fiók szélesség LW = Belső korpusz szélesség SKW = LW-42 Max Min 6 3 Min LW Fiók hátfal előkészítés 7 1 Max 14 (11-14) 11 Fiók Kuplung rögzítése 3D 3D-way Locking Device 6 Min L Rögzítő lyuk a belső fiókhoz 21

22 DTC - Bútor Vasalat F12-86mm: Fém fiók, 86 mm magas fiókkávával Terhelhetőség: 25 Kg. Önzáró működés Dupla kihúzás határoló 2 - dimenzióban állítható front Műanyag görgővel szerelt Fiókhossz: mm Színek: raktárkészletről fehér (E1), vagy rendelésre: ezüst(e7) F1225B F12E1 Box 86 x 25 mm, fehér F123B F12E12 Box 86 x 3 mm, fehér F1235B F12E14 Box 86 x 35 mm, fehér F124B F12E Box 86 x 4 mm, fehér F1245B F12E18 Box 86 x 45 mm, fehér F125B F12E2 Box 86 x 5 mm, fehér F1255B F12E22 Box 86 x 55 mm, fehér Fém fiók szerelési méretek Back Front

23 F13-118mm: Fém fiók, 118 mm magas fiókkávával Terhelhetőség: 25 Kg. Önzáró működés Dupla kihúzás határoló 2 - dimenzióban állítható front Műanyag görgővel szerelt Fiókhossz: mm Színek: raktárkészletről fehér (E1), vagy rendelésre: ezüst(e7) F133B F13G12 Box 118 x 3 mm, fehér F1335B F13G14 Box 118 x 35 mm F134B F13G Box 118 x 4 mm, fehér Bormal fiók hossz F1345B F13G18 Box 118 x 45 mm, fehér Bormal fiók hossz F135B F13G2 Box 118 x 5 mm, fehér Bormal fiók hossz F1355B F1355B Box 118 x 55 mm, fehér Bormal fiók hossz Fém fiók szerelési útmutató Back Front 23

24 DTC - Bútor Vasalat F14-15mm: Fém fiók, 15 mm magas fiókkávával Terhelhetőség: 25 Kg. Önzáró működés Dupla kihúzás határoló 2 - dimenzióban állítható front Műanyag görgővel szerelt Fiókhossz: mm Színek: raktárkészletről fehér (E1), vagy rendelésre: ezüst(e7) Front NL Korpusz széle F143B F14K12 Box 15 x 3 mm, fehér F1435B F14K14 Box 15 x 35 mm F144B F14K Box 15 x 4 mm F1445B F14K18 Box 15 x 45 mm F145B F14K2 Box 15 x 5 mm F1455B F14K22 Box 15 x 55 mm 3 Fém fiók szerelési útmutató Front 34.5 Back Back H = 145 min 15 min 24 2mm 2mm 7 Alsó panelszélesség Korpusz belső méret Szerelési méretek (mm) Also panelszélesség = korpusz széleség - 31mm Korpusz mélység (Cmin) = névleges hossz + 3 mm Korpusz mélység Névleges hossz 2 24

25 27 3 Csavar helyek a Fém Fióksínhez 35 NL Korpusz széle min 24 2mm 5 55 H = min mm Alsó panelszélesség Korpusz belső méret Illusztráció a Fók kihúzásárol, veszteség (AV) Típusok: F12, F13, F min 24 2mm H = 145 Szerelési méretek (mm) Also panelszélesség = korpusz széleség - 31mm Korpusz mélység (Cmin) = névleges hossz + 3 mm min 15 2mm Korpusz mélység Névleges hossz 2 Alsó panelszélesség Korpusz belső méret Szerelési méretek (mm) Also Sín panelszélesség hossz (mm) = korpusz Távolság széleség - AV 31mm (mm) Korpusz mélység (Cmin) = névleges hossz + 3 mm AV Korpusz mélység Névleges hossz AV

26 DTC - Bútor Vasalat Fém fióksín Terhelhetőség: 25 Kg. Önzáró működés Dupla kihúzás határoló Sínhossz: 25-6 mm Csendes működés Színek: raktárkészletről fehér (E1), vagy rendelésre: szürke, barna, fekete. Item no. DTC25 L1 Fióksín 25 mm, fehér DTC3 L12 Fióksín 3 mm, fehér DTC35 L14 Fióksín 35 mm, fehér DTC4 L Fióksín 4 mm, fehér DTC45 L18 Fióksín 45 mm, fehér DTC5 L2 Fióksín 5 mm, fehér DTC55 L22 Fióksín 55 mm, fehér DTC6 L24 Fióksín 6 mm, fehér SCDVB WHC1-1 Csillapító-fék a Fióksínhez Szerelési méretek H = 14.5 H = 14.5 Drawer width Cabinet width Csavar helyek a Fém Fióksínhez NL 2 Cabinet edge

27 Csillapító eszköz a Fióksínhez és a Fémfiókhoz Csillapító eszköz Szerelési méretek a Fióksínhez Slide lenght 35 6 mm H (mm) A (mm) Fiók szélesség H 64 A 64 Belső Korpusz 12 SCDV W-HC1-1 Csillapító a Fióksínhez Set 2 Csillapító eszköz Szerelési méretek a Fémfiókhoz Slide lenght mm Panel height (mm) A1 B1 (mm) (mm) B B1 Fiók szélesség Belső Korpusz A1 6 6 A 1 item number SCDB W-HC1 Csillapító a Fémfiókhoz (Metal-Box ) Set 2 27
