1 TIP-ON inside TIP-ON AVENTOS HK vasalathoz A mechanikus nyitásrásegítés fogantyú nélküli felnyílókhoz

2 A felnyílót egyszerűen megérinteni és felnyitni 2

3 Nyitáskomfort fogantyú nélküli felnyílókhoz Mindegy, hogy konyha, fürdő, lakó- vagy hálószoba a fogantyú nélküli bútorok már régóta állandó alkotóelemei a modern bútordesignak. A fogantyú nélküli felnyílók könnyed nyitásáról a TIP-ON mechanikus nyitásrásegítőnk gondoskodik, mely most már az AVENTOS HK felnyílókhoz is rendelhető. Csak egy rövid érintés és már nyílik is a fogantyú nélküli felnyíló-ajtó: Meglepően egyszerű, és különösen a konyhában nagyon praktikus. Tartalom 4 Funkcionalitás, ami elbűvöl 6 Az alkatrészek 8 Szerelés és beállítás 10 Rendelési információk 12 Tervezési információk 15 Szerelés 16 A TIP-ON sokoldalúan beépíthető 18 Tökéletes mozgás 3

4 Funkcionalitás, ami elbűvöl 4

5 Funkcionális nyitás és biztonságos zárvatartás A fogantyú nélküli AVENTOS HK felnyílók TIP-ON rásegítéssel egyszerűen és fáradtság nélkül nyithatók: rövid érintés a bútorfrontra és már nyílik is az ajtó annyira, hogy kézzel kényelmesen felfelé lehessen mozgatni. Záráshoz elegendő az ajtót könnyedén visszanyomni. A biztoságos zárvatartást a TIP-ON egység mágnese biztosítja, mely az előlap belső oldalán lévő tapadólapkára fejti ki hatását. TIP-ON a konyha minden részéhez A fogantyú nélküli ajtók és fiókok mellett, most a fogantyú nélküli felnyílók is TIP-ON rásegítéssel nyithatók. Ehhez, speciálisan a TIP-ON egységhez kialakított AVENTOS HK erőhordozót alkalmazzuk. Mindegy, hogy fürdő-, lakó- vagy hálószoba - a TIP-ON funkcionális nyitáskomfort más lakótérben is elbűvöl. > A TIP-ON felhasználóbarát és magas minőségű A TIP-ON mechanizmus sértetlen marad, akkor is, ha az ajtót kézzel nyitja fel. Ez a Blum-megoldás is kitűnik magas minőségével, és egy egész bútoréleten keresztül működik. 5

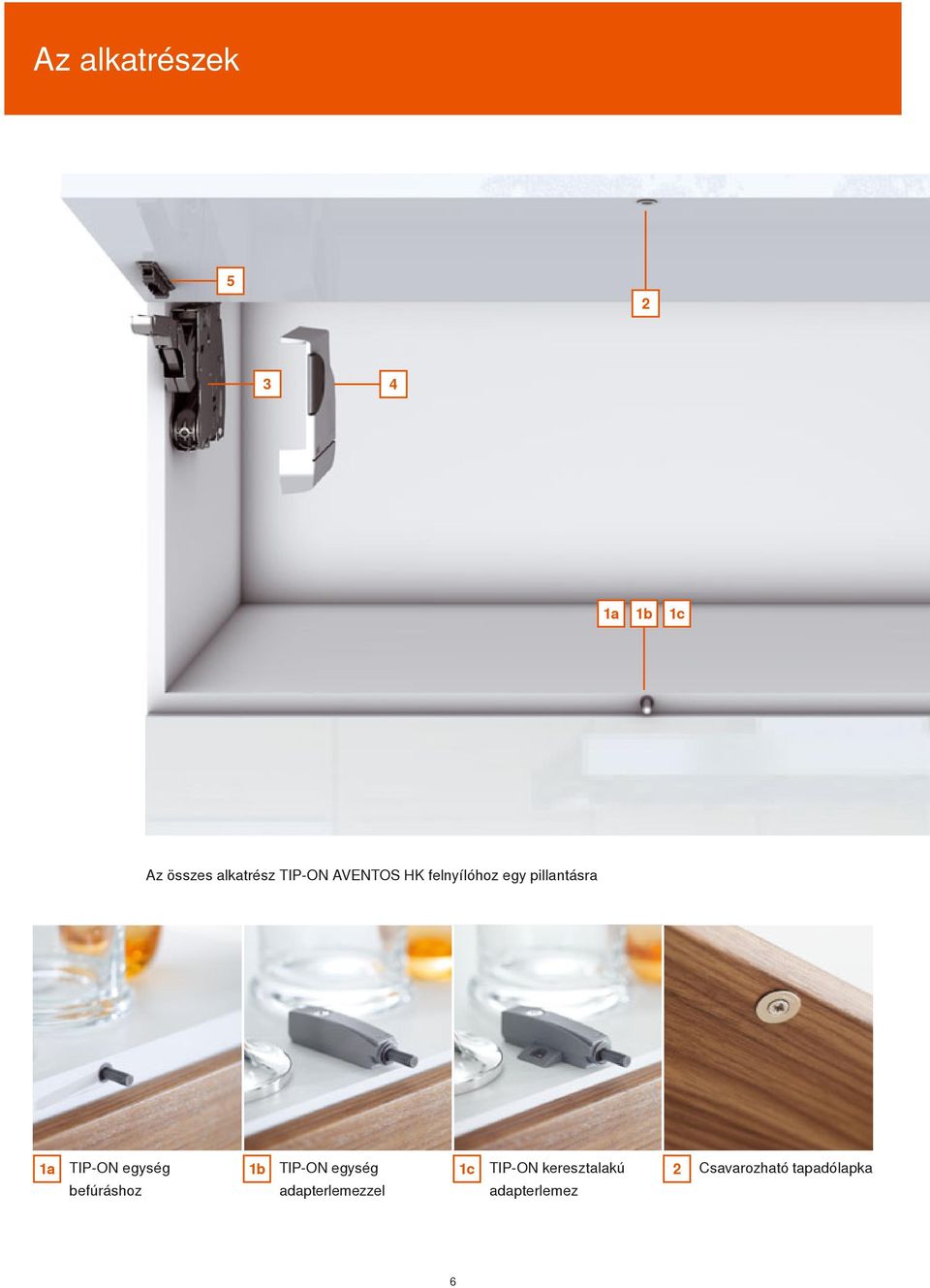

6 Az alkatrészek a 1b 1c Az összes alkatrész TIP-ON AVENTOS HK felnyílóhoz egy pillantásra 1a TIP-ON egység 1b TIP-ON egység 1c TIP-ON keresztalakú 2 befúráshoz adapterlemezzel adapterlemez Csavarozható tapadólapka 6

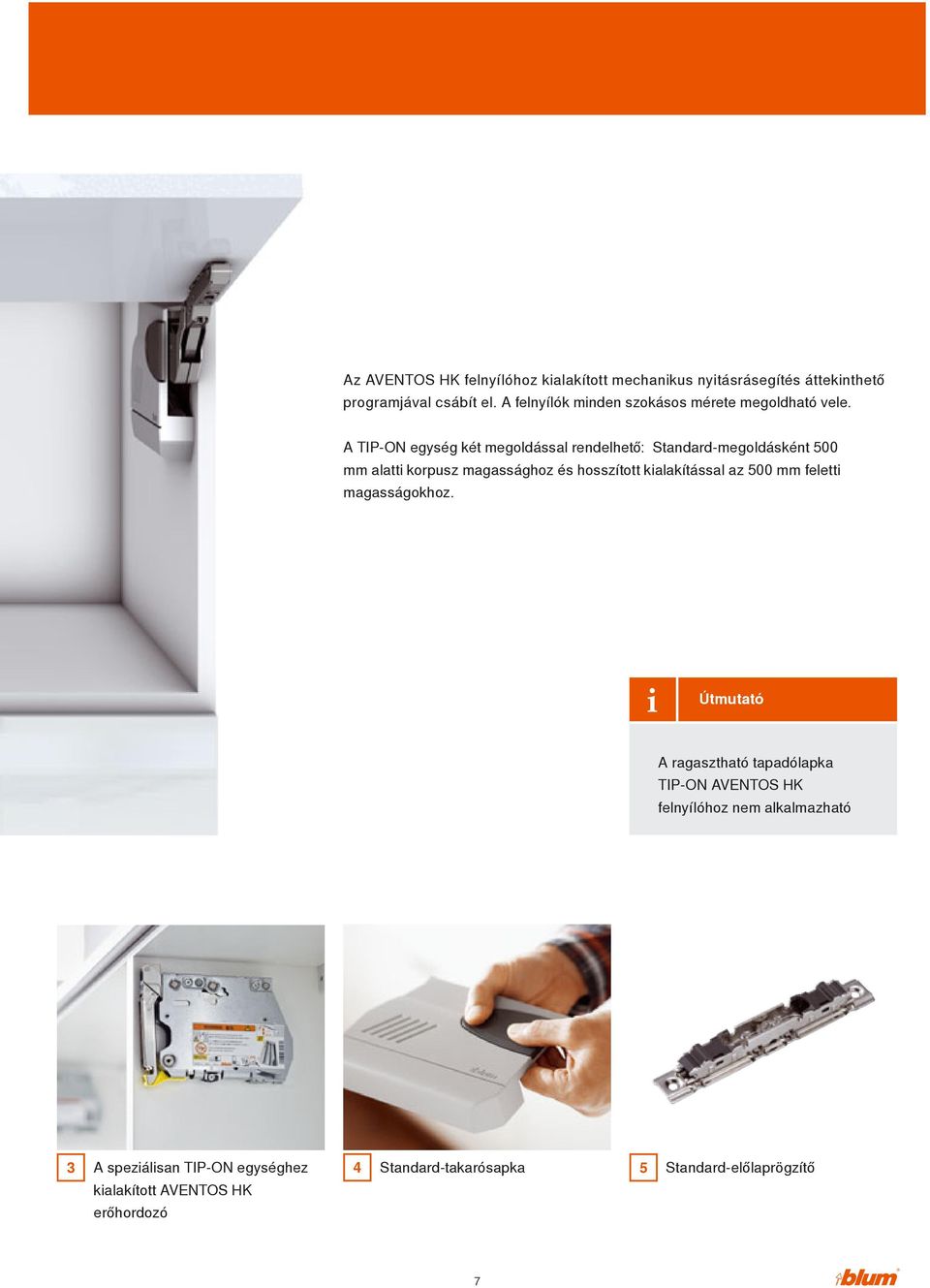

7 Az AVENTOS HK felnyílóhoz kialakított mechanikus nyitásrásegítés áttekinthető programjával csábít el. A felnyílók minden szokásos mérete megoldható vele. A TIP-ON egység két megoldással rendelhető: Standard-megoldásként 500 mm alatti korpusz magassághoz és hosszított kialakítással az 500 mm feletti magasságokhoz. Útmutató A ragasztható tapadólapka TIP-ON AVENTOS HK felnyílóhoz nem alkalmazható 3 A speziálisan TIP-ON egységhez 4 Standard-takarósapka 5 kialakított AVENTOS HK erőhordozó Standard-előlaprögzítő 7

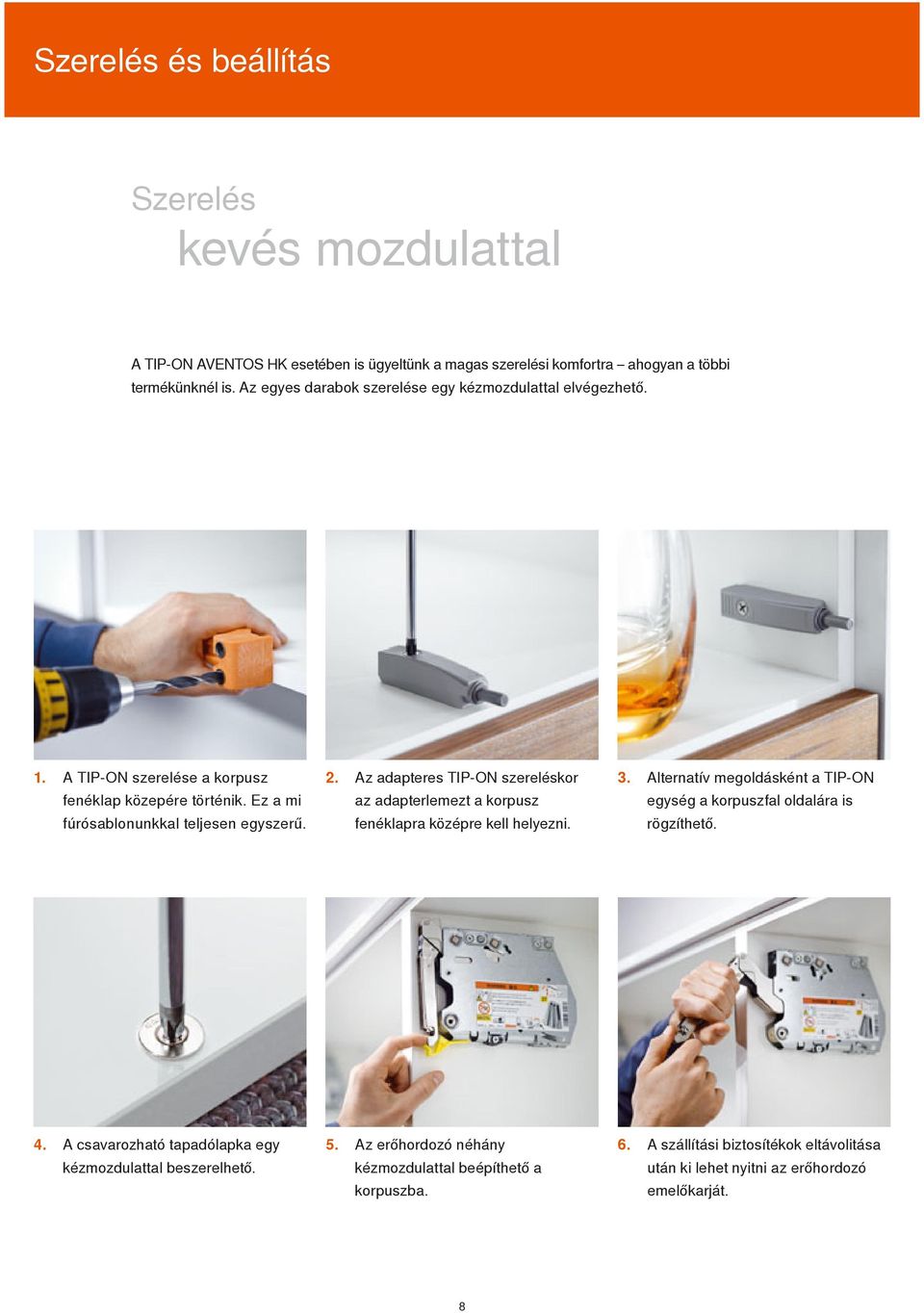

8 Szerelés és beállítás Szerelés kevés mozdulattal A TIP-ON AVENTOS HK esetében is ügyeltünk a magas szerelési komfortra ahogyan a többi termékünknél is. Az egyes darabok szerelése egy kézmozdulattal elvégezhető. 1. A TIP-ON szerelése a korpusz fenéklap közepére történik. Ez a mi fúrósablonunkkal teljesen egyszerű. 2. Az adapteres TIP-ON szereléskor 3. az adapterlemezt a korpusz fenéklapra középre kell helyezni. Alternatív megoldásként a TIP-ON egység a korpuszfal oldalára is rögzíthető. 4. A csavarozható tapadólapka egy kézmozdulattal beszerelhető. 5. Az erőhordozó néhány kézmozdulattal beépíthető a korpuszba. 6. A szállítási biztosítékok eltávolitása után ki lehet nyitni az erőhordozó emelőkarját. 8

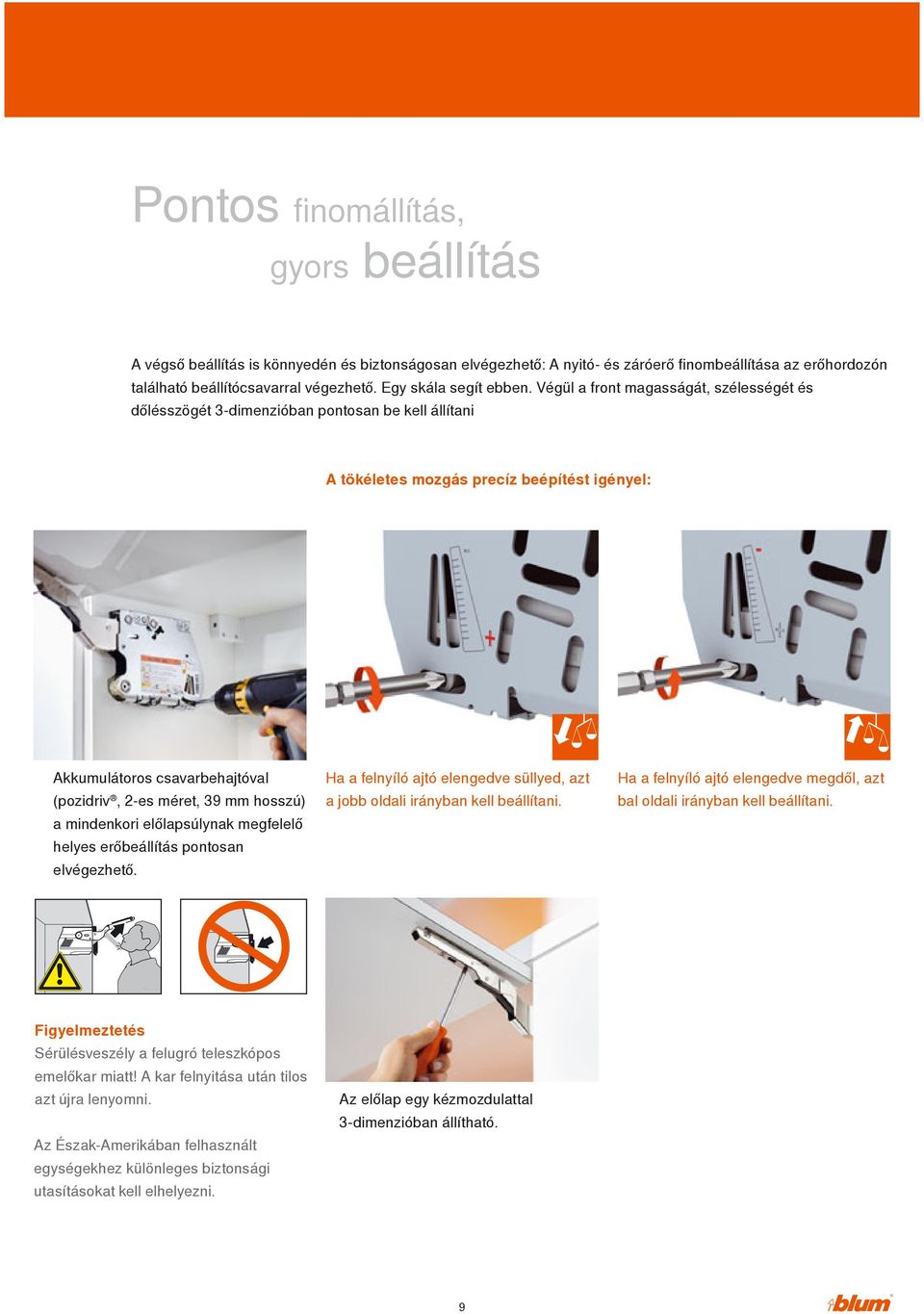

9 Pontos finomállítás, gyors beállítás A végső beállítás is könnyedén és biztonságosan elvégezhető: A nyitó- és záróerő finombeállítása az erőhordozón található beállítócsavarral végezhető. Egy skála segít ebben. Végül a front magasságát, szélességét és dőlésszögét 3-dimenzióban pontosan be kell állítani A tökéletes mozgás precíz beépítést igényel: Akkumulátoros csavarbehajtóval (pozidriv, 2-es méret, 39 mm hosszú) a mindenkori előlapsúlynak megfelelő helyes erőbeállítás pontosan elvégezhető. Ha a felnyíló ajtó elengedve süllyed, azt a jobb oldali irányban kell beállítani. Ha a felnyíló ajtó elengedve megdől, azt bal oldali irányban kell beállítani. Figyelmeztetés Sérülésveszély a felugró teleszkópos emelőkar miatt! A kar felnyitása után tilos azt újra lenyomni. Az Észak-Amerikában felhasznált egységekhez különleges biztonsági utasításokat kell elhelyezni. Az előlap egy kézmozdulattal 3-dimenzióban állítható. 9

10 Rendelési információk 3 4a 4b 3 Az erőhordozók 4 fajtája elegendő egy nagy felhasználási tartomány lefedéséhez. A teljesítményfaktor segítségével a szükséges erőhordozókat ki lehet számolni. A teljesítményfaktor függ az előlap súlyától valamint a korpuszmagasságtól. 2b Harmadik erőhordozó alkalmazása esetén (teljesítményfaktor növelése 50 %-kal), ütköztető próbát ajánlunk. 2a 1 5 4a 4b Így számoljunk: Teljesítményfaktor = korpuszmagasság (KH) [mm] x előlap súlya LF K2500T 20K2300T 20K2700T LF LF LF K2900T Kétoldali erőhordozó Az egyes erőhordozók szélső értékeinél ütköztető próbát javasolunk! LF teljesítményfaktor 1 Erőhordozó készlet Teljesítményfaktor LF Maximális előlapsúly 18 kg két erőhordozó esetén Tartalmaz: 2 x szimmetrikus erőhordozó 6 x facsavar Ø 4 x 35 mm Nyitásszög K2300T 20K2500T 20K2700T 20K2900T 10

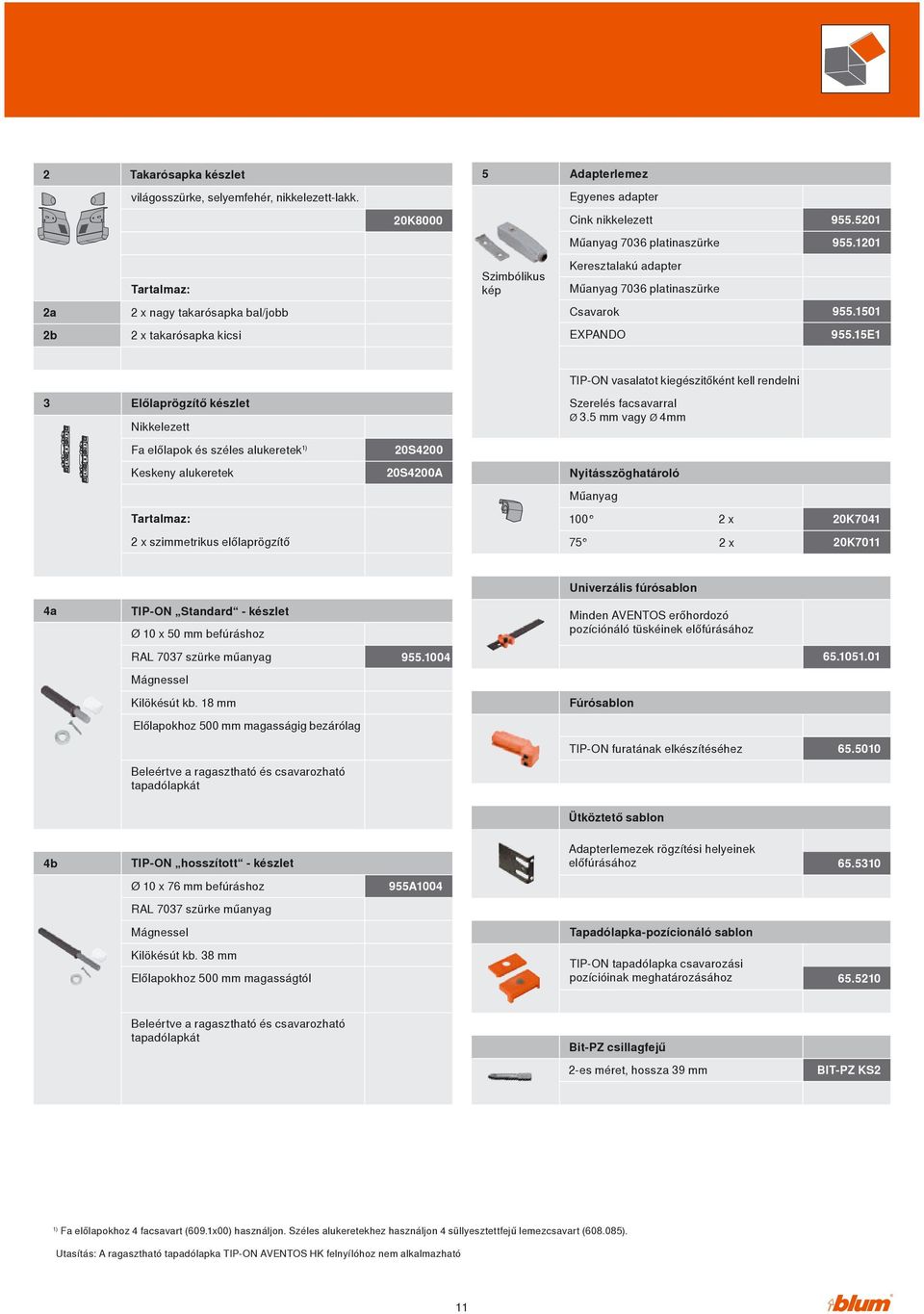

11 2 Takarósapka készlet 5 Adapterlemez világosszürke, selyemfehér, nikkelezett-lakk. Egyenes adapter 20K8000 Cink nikkelezett Műanyag 7036 platinaszürke Tartalmaz: Szimbólikus kép Keresztalakú adapter Műanyag 7036 platinaszürke 2a 2 x nagy takarósapka bal/jobb Csavarok b 2 x takarósapka kicsi EXPANDO E1 TIP-ON vasalatot kiegészitőként kell rendelni 3 Előlaprögzítő készlet Nikkelezett Szerelés facsavarral Ø 3.5 mm vagy Ø 4mm Fa előlapok és széles alukeretek 1) 20S4200 Keskeny alukeretek 20S4200A Nyitásszöghatároló Műanyag Tartalmaz: x 20K x szimmetrikus előlaprögzítő 75 2 x 20K7011 Univerzális fúrósablon 4a TIP-ON Standard - készlet Ø 10 x 50 mm befúráshoz Minden AVENTOS erőhordozó pozíciónáló tüskéinek előfúrásához RAL 7037 szürke műanyag Mágnessel Kilökésút kb. 18 mm Fúrósablon Előlapokhoz 500 mm magasságig bezárólag TIP-ON furatának elkészítéséhez Beleértve a ragasztható és csavarozható tapadólapkát Ütköztető sablon 4b TIP-ON hosszított - készlet Adapterlemezek rögzítési helyeinek előfúrásához Ø 10 x 76 mm befúráshoz 955A1004 RAL 7037 szürke műanyag Mágnessel Tapadólapka-pozícionáló sablon Kilökésút kb. 38 mm Előlapokhoz 500 mm magasságtól TIP-ON tapadólapka csavarozási pozícióinak meghatározásához Beleértve a ragasztható és csavarozható tapadólapkát Bit-PZ csillagfejű 2-es méret, hossza 39 mm BIT-PZ KS2 1) Fa előlapokhoz 4 facsavart (609.1x00) használjon. Széles alukeretekhez használjon 4 süllyesztettfejű lemezcsavart ( ). Utasítás: A ragasztható tapadólapka TIP-ON AVENTOS HK felnyílóhoz nem alkalmazható 11

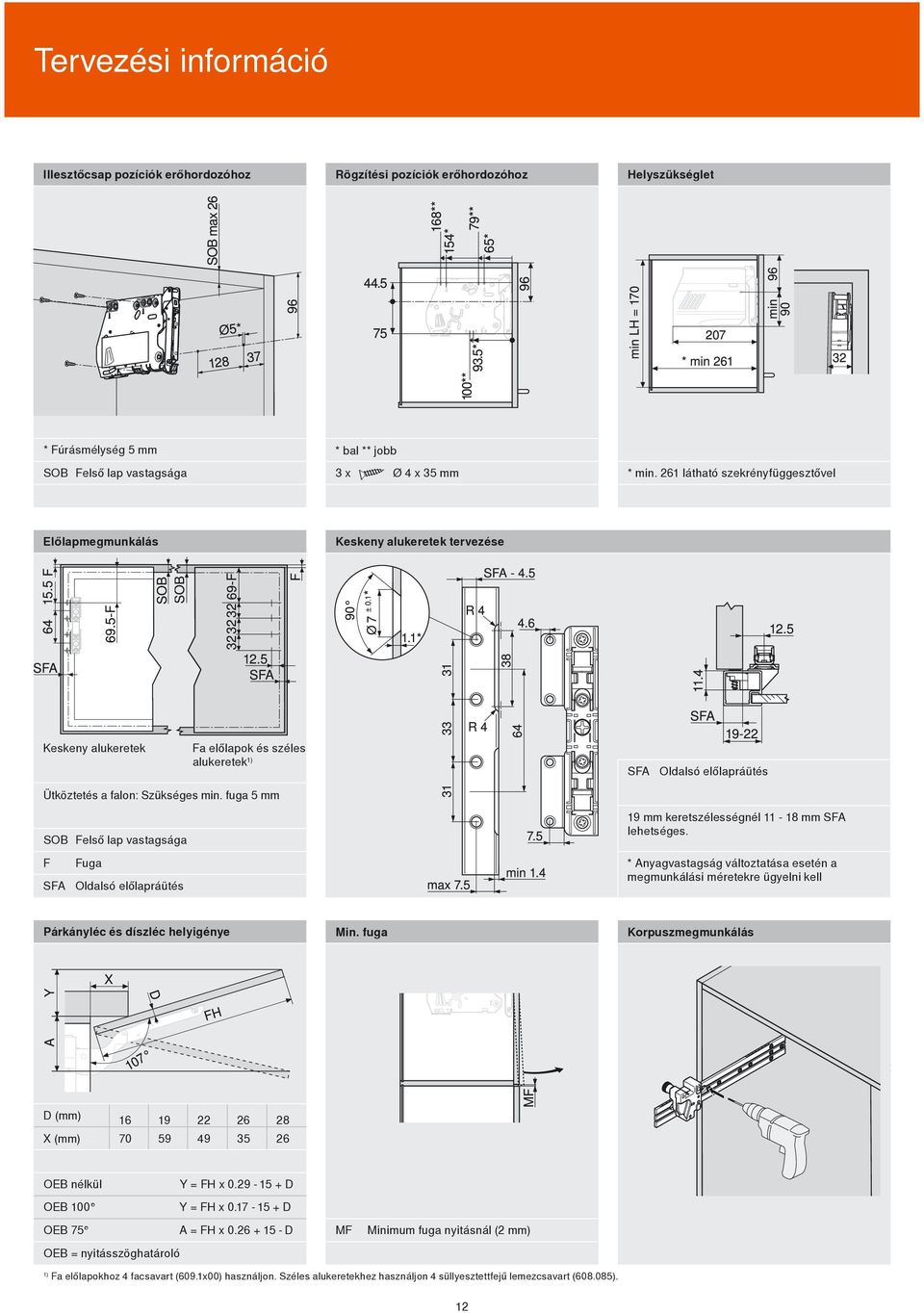

12 Tervezési információ Illesztőcsap pozíciók erőhordozóhoz Rögzítési pozíciók erőhordozóhoz Helyszükséglet * Fúrásmélység 5 mm SOB Felső lap vastagsága * bal ** jobb 3 x Ø 4 x 35 mm * min. 261 látható szekrényfüggesztővel Előlapmegmunkálás Keskeny alukeretek tervezése Keskeny alukeretek Fa előlapok és széles alukeretek 1) SFA Oldalsó előlapráütés Ütköztetés a falon: Szükséges min. fuga 5 mm SOB Felső lap vastagsága F Fuga SFA Oldalsó előlapráütés 19 mm keretszélességnél mm SFA lehetséges. * Anyagvastagság változtatása esetén a megmunkálási méretekre ügyelni kell Párkányléc és díszléc helyigénye Min. fuga Korpuszmegmunkálás D (mm) X (mm) OEB nélkül Y = FH x D OEB 100 Y = FH x D OEB 75 A = FH x D OEB = nyitásszöghatároló MF Minimum fuga nyitásnál (2 mm) 1) Fa előlapokhoz 4 facsavart (609.1x00) használjon. Széles alukeretekhez használjon 4 süllyesztettfejű lemezcsavart ( ). 12

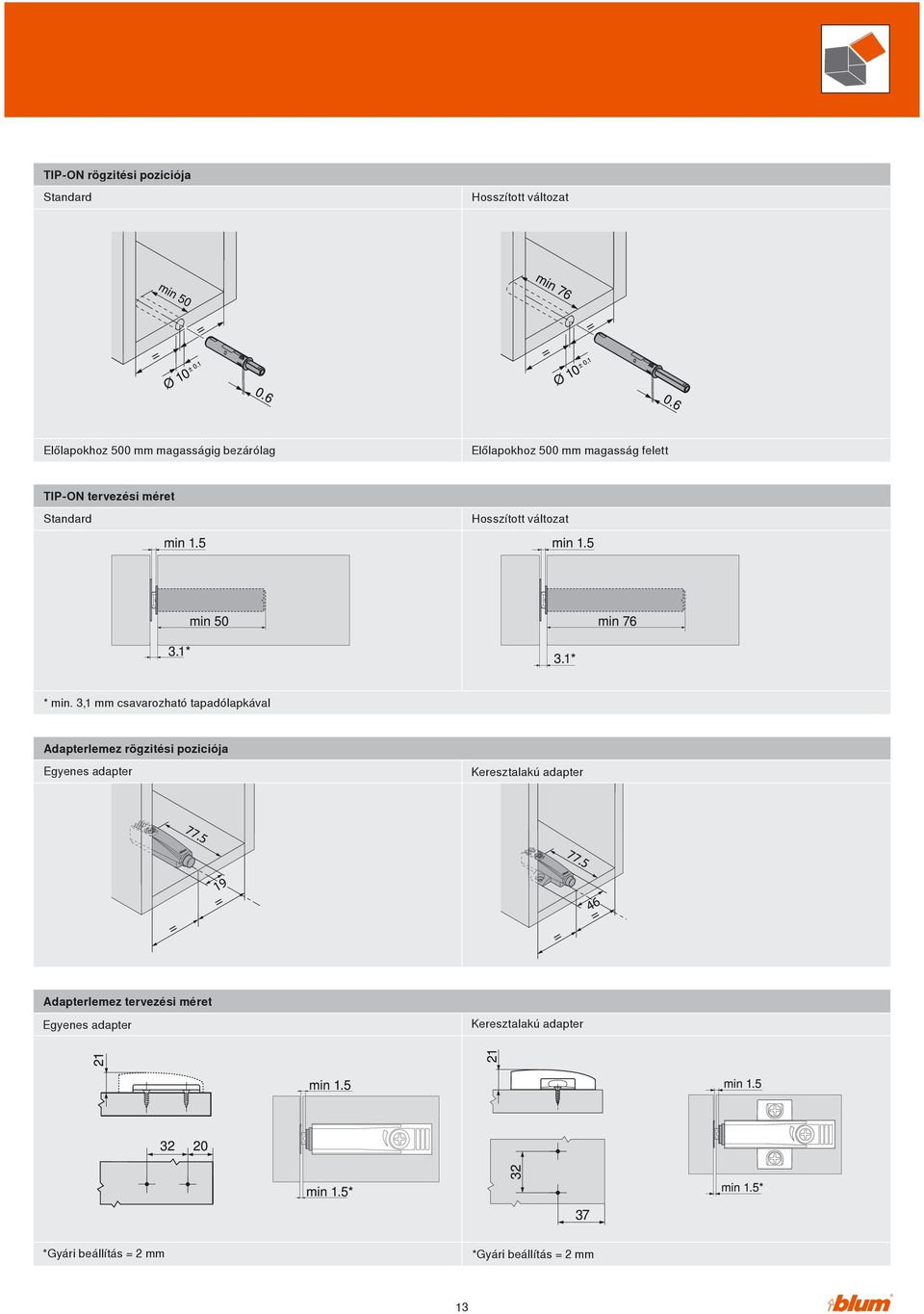

13 TIP-ON rögzitési poziciója Standard Hosszított változat Előlapokhoz 500 mm magasságig bezárólag Előlapokhoz 500 mm magasság felett TIP-ON tervezési méret Standard Hosszított változat * min. 3,1 mm csavarozható tapadólapkával Adapterlemez rögzitési poziciója Egyenes adapter Keresztalakú adapter Adapterlemez tervezési méret Egyenes adapter Keresztalakú adapter *Gyári beállítás = 2 mm *Gyári beállítás = 2 mm 13

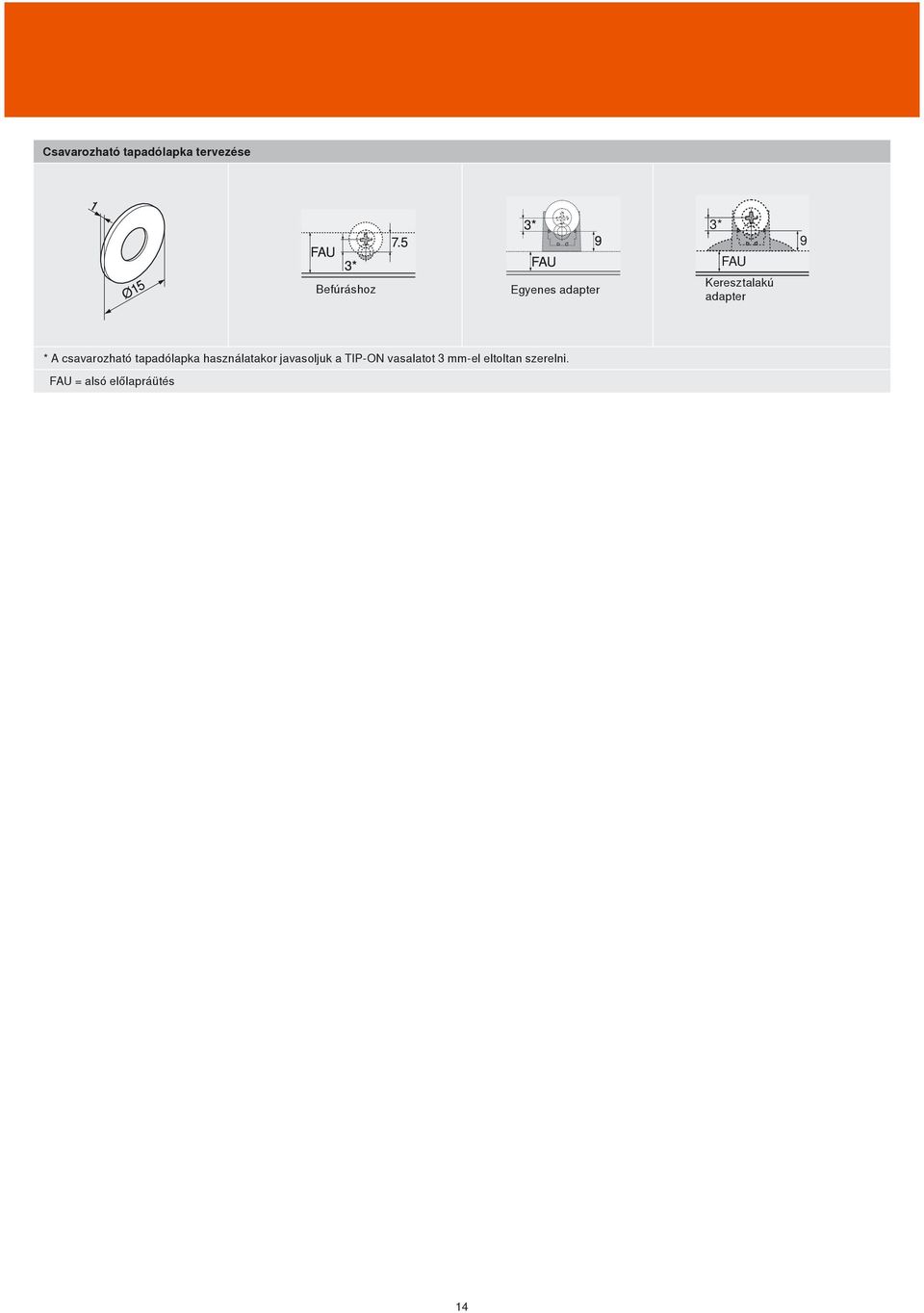

14 Csavarozható tapadólapka tervezése Befúráshoz Egyenes adapter 3* FAU Keresztalakú adapter 9 * A csavarozható tapadólapka használatakor javasoljuk a TIP-ON vasalatot 3 mm-el eltoltan szerelni. FAU = alsó előlapráütés 14

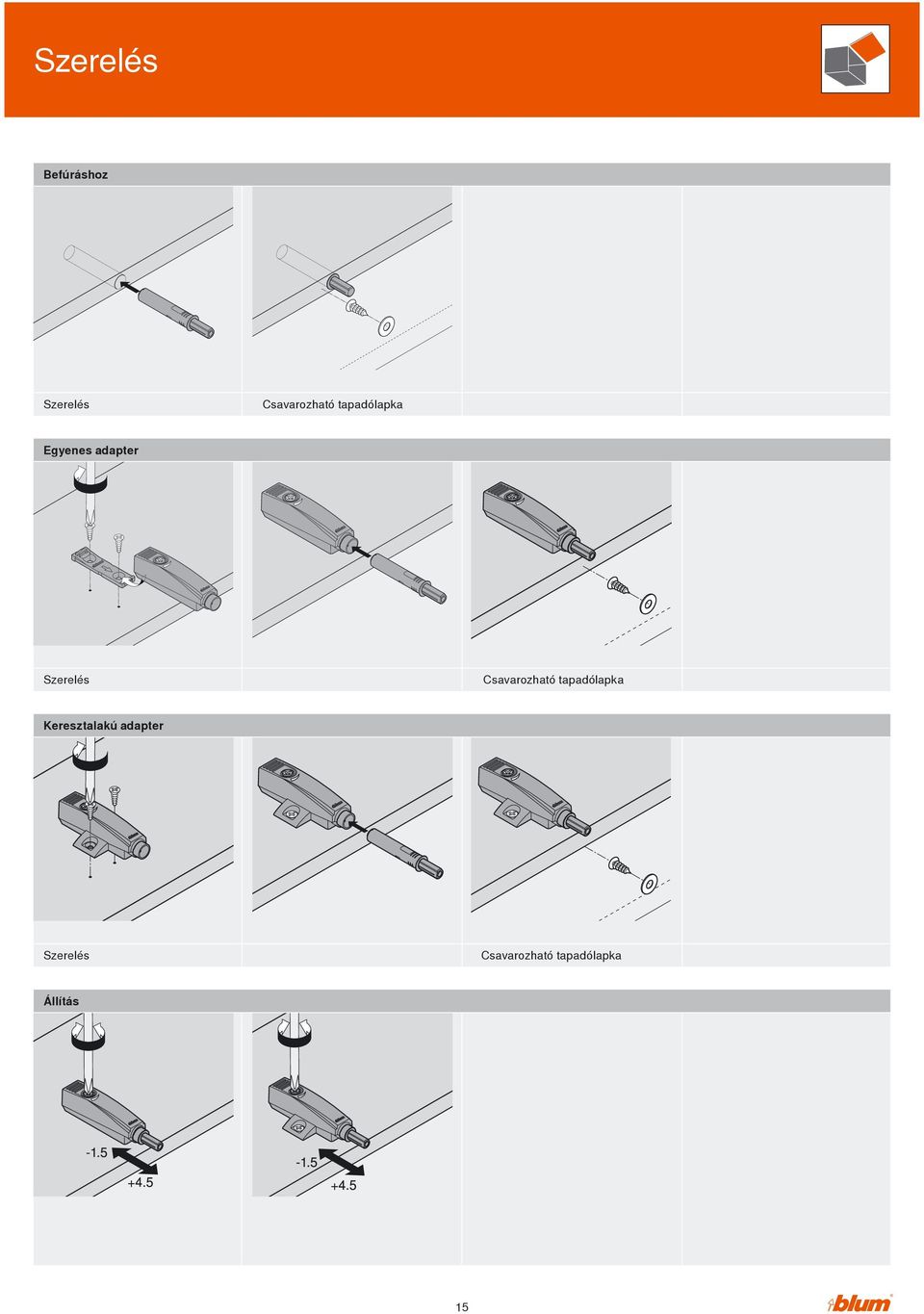

15 Szerelés Befúráshoz Szerelés Csavarozható tapadólapka Egyenes adapter Szerelés Csavarozható tapadólapka Keresztalakú adapter Szerelés Csavarozható tapadólapka Állítás 15
