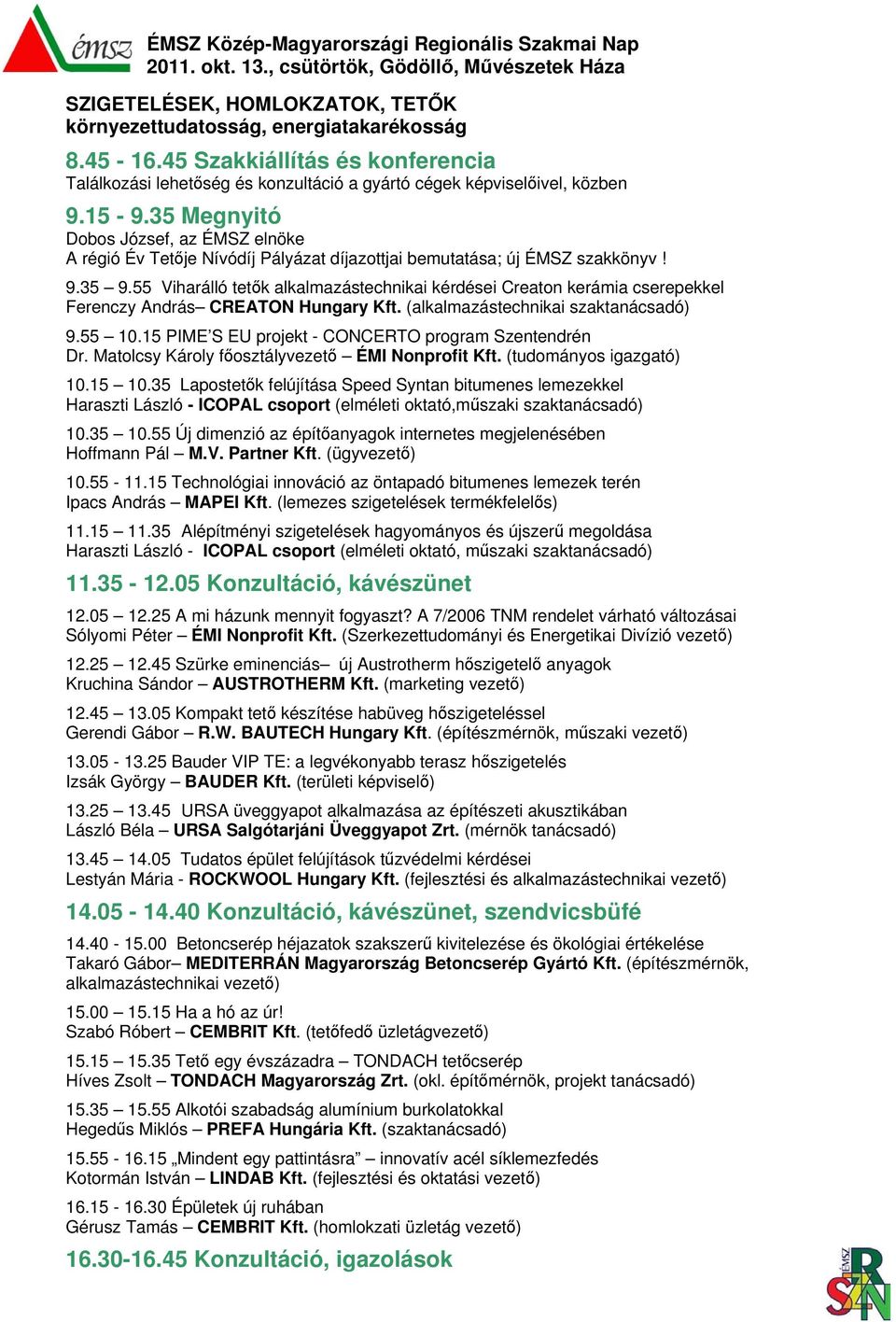

1 2011. okt. 13., csütörtök, Gödöllő, Művészetek Háza SZIGETELÉSEK, HOMLOKZATOK, TETŐK környezettudatosság, energiatakarékosság Szakkiállítás és konferencia Találkozási lehetőség és konzultáció a gyártó cégek képviselőivel, közben Megnyitó Dobos József, az ÉMSZ elnöke A régió Év Tetője Nívódíj Pályázat díjazottjai bemutatása; új ÉMSZ szakkönyv! Viharálló tetők alkalmazástechnikai kérdései Creaton kerámia cserepekkel Ferenczy András CREATON Hungary Kft. (alkalmazástechnikai szaktanácsadó) PIME S EU projekt - CONCERTO program Szentendrén Dr. Matolcsy Károly főosztályvezető ÉMI Nonprofit Kft. (tudományos igazgató) Lapostetők felújítása Speed Syntan bitumenes lemezekkel Haraszti László - ICOPAL csoport (elméleti oktató,műszaki szaktanácsadó) Új dimenzió az építőanyagok internetes megjelenésében Hoffmann Pál M.V. Partner Kft. (ügyvezető) Technológiai innováció az öntapadó bitumenes lemezek terén Ipacs András MAPEI Kft. (lemezes szigetelések termékfelelős) Alépítményi szigetelések hagyományos és újszerű megoldása Haraszti László - ICOPAL csoport (elméleti oktató, műszaki szaktanácsadó) Konzultáció, kávészünet A mi házunk mennyit fogyaszt? A 7/2006 TNM rendelet várható változásai Sólyomi Péter ÉMI Nonprofit Kft. (Szerkezettudományi és Energetikai Divízió vezető) Szürke eminenciás új Austrotherm hőszigetelő anyagok Kruchina Sándor AUSTROTHERM Kft. (marketing vezető) Kompakt tető készítése habüveg hőszigeteléssel Gerendi Gábor R.W. BAUTECH Hungary Kft. (építészmérnök, műszaki vezető) Bauder VIP TE: a legvékonyabb terasz hőszigetelés Izsák György BAUDER Kft. (területi képviselő) URSA üveggyapot alkalmazása az építészeti akusztikában László Béla URSA Salgótarjáni Üveggyapot Zrt. (mérnök tanácsadó) Tudatos épület felújítások tűzvédelmi kérdései Lestyán Mária - ROCKWOOL Hungary Kft. (fejlesztési és alkalmazástechnikai vezető) Konzultáció, kávészünet, szendvicsbüfé Betoncserép héjazatok szakszerű kivitelezése és ökológiai értékelése Takaró Gábor MEDITERRÁN Magyarország Betoncserép Gyártó Kft. (építészmérnök, alkalmazástechnikai vezető) Ha a hó az úr! Szabó Róbert CEMBRIT Kft. (tetőfedő üzletágvezető) Tető egy évszázadra TONDACH tetőcserép Híves Zsolt TONDACH Magyarország Zrt. (okl. építőmérnök, projekt tanácsadó) Alkotói szabadság alumínium burkolatokkal Hegedűs Miklós PREFA Hungária Kft. (szaktanácsadó) Mindent egy pattintásra innovatív acél síklemezfedés Kotormán István LINDAB Kft. (fejlesztési és oktatási vezető) Épületek új ruhában Gérusz Tamás CEMBRIT Kft. (homlokzati üzletág vezető) Konzultáció, igazolások

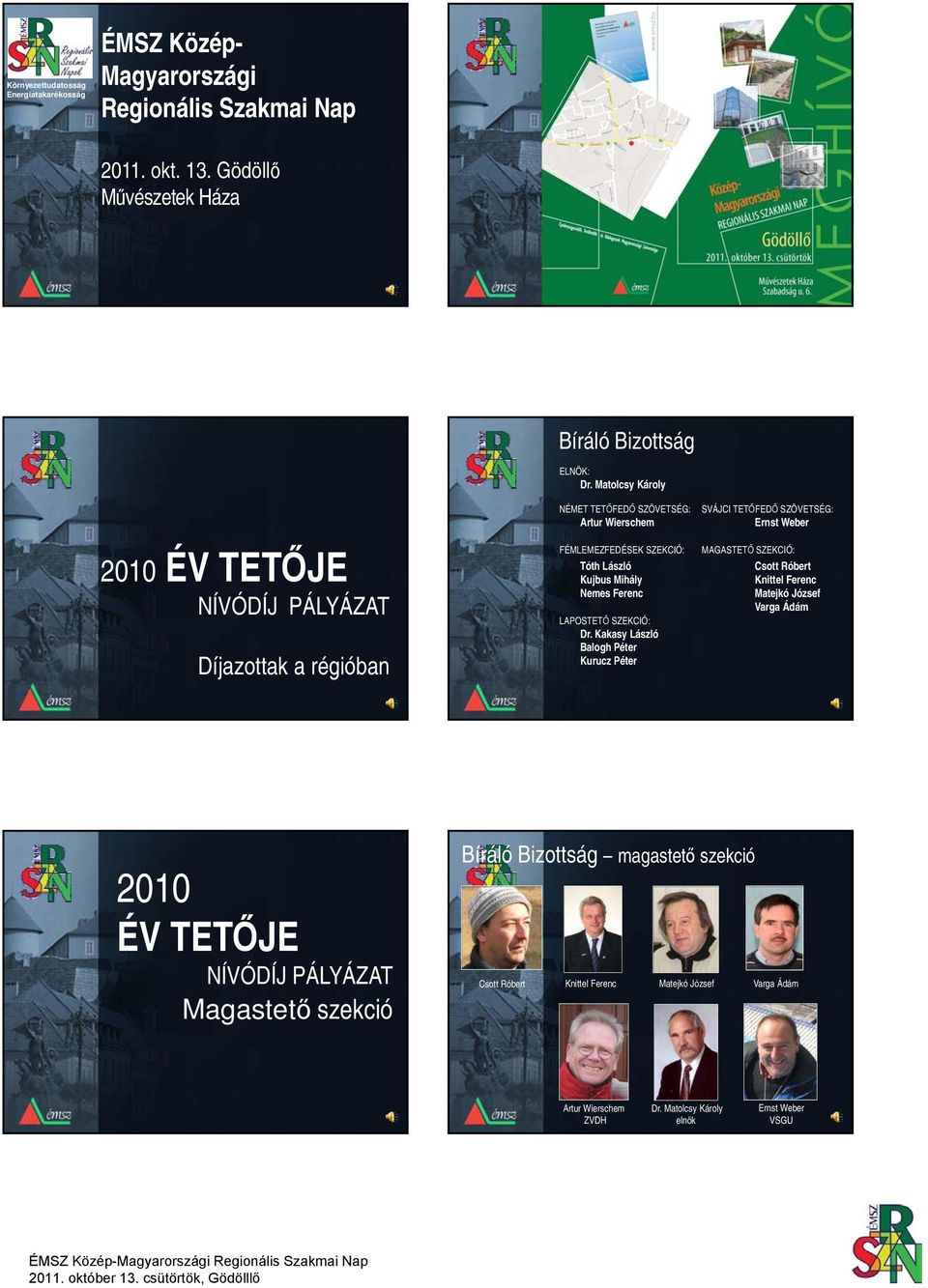

2 Környezettudatosság Energiatakarékosság ÉMSZ Közép- Magyarországi Regionális Szakmai Nap okt. 13. Gödöllő Művészetek Háza 2010 ÉV TETŐJE NÍVÓDÍJ PÁLYÁZAT Díjazottak a régióban Bíráló Bizottság ELNÖK: Dr. Matolcsy Károly NÉMET TETŐFEDŐ SZÖVETSÉG: Artur Wierschem FÉMLEMEZFEDÉSEK SZEKCIÓ: Tóth László Kujbus Mihály Nemes Ferenc LAPOSTETŐ SZEKCIÓ: Dr. Kakasy László Balogh Péter Kurucz Péter SVÁJCI TETŐFEDŐ SZÖVETSÉG: Ernst Weber MAGASTETŐ SZEKCIÓ: Csott Róbert Knittel Ferenc Matejkó József Varga Ádám 2010 ÉV TETŐJE NÍVÓDÍJ PÁLYÁZAT Magastető szekció Bíráló Bizottság magastető szekció Csott Róbert Knittel Ferenc Matejkó József Varga Ádám Artur Wierschem ZVDH Dr. Matolcsy Károly elnök Ernst Weber VSGU 1

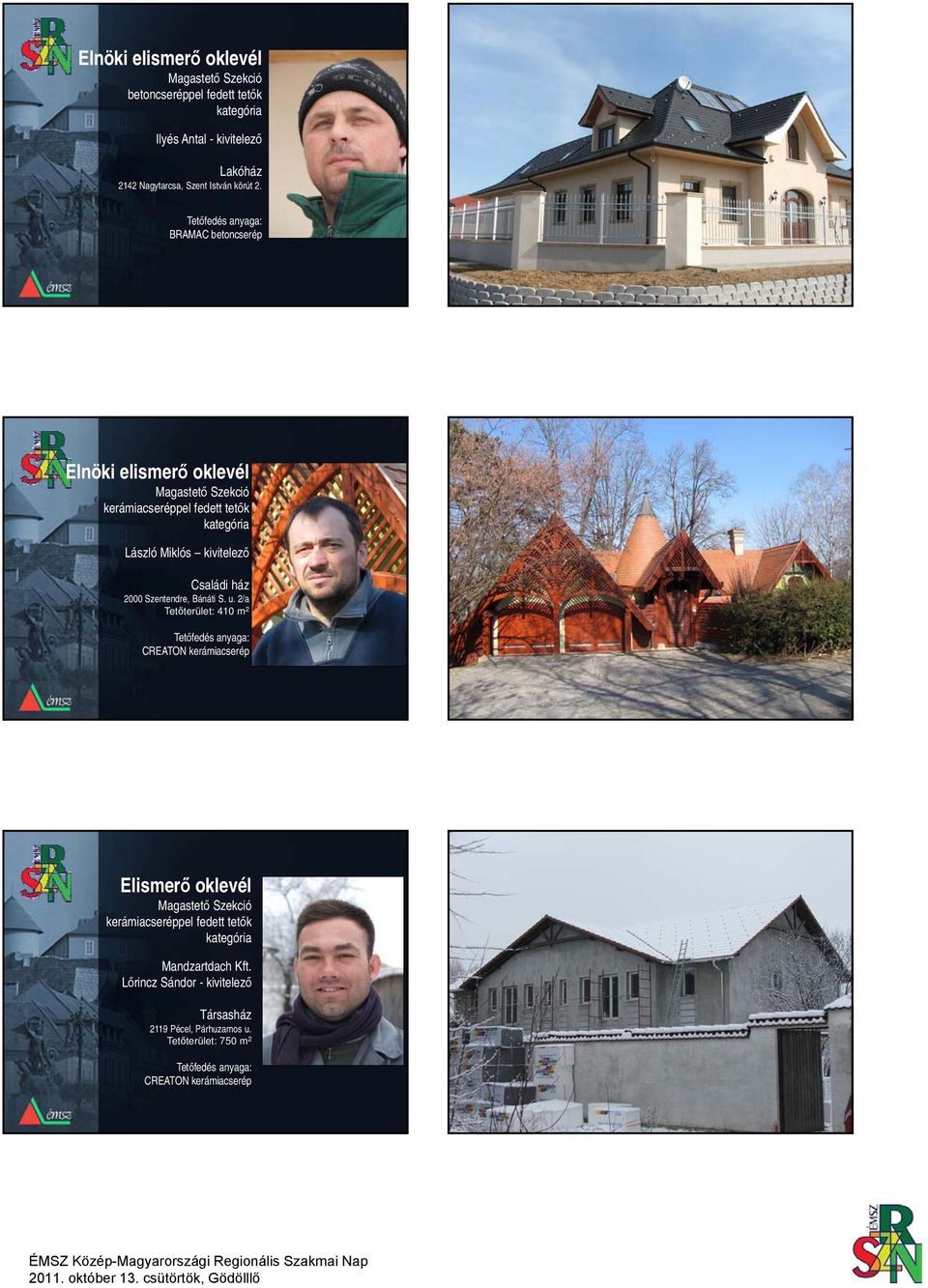

3 Elnöki elismerő oklevél Magastető Szekció betoncseréppel fedett tetők kategória Ilyés Antal - kivitelező Lakóház 2142 Nagytarcsa, Szent István körút 2. Tetőfedés anyaga: BRAMAC betoncserép Elnöki elismerő oklevél Magastető Szekció kerámiacseréppel fedett tetők kategória László Miklós kivitelező Családi ház 2000 Szentendre, Bánáti S. u. 2/a Tetőterület: 410 m 2 Tetőfedés anyaga: CREATON kerámiacserép Elismerő oklevél Magastető Szekció kerámiacseréppel fedett tetők kategória Mandzartdach Kft. Lőrincz Sándor - kivitelező Társasház 2119 Pécel, Párhuzamos u. Tetőterület: 750 m 2 Tetőfedés anyaga: CREATON kerámiacserép 2

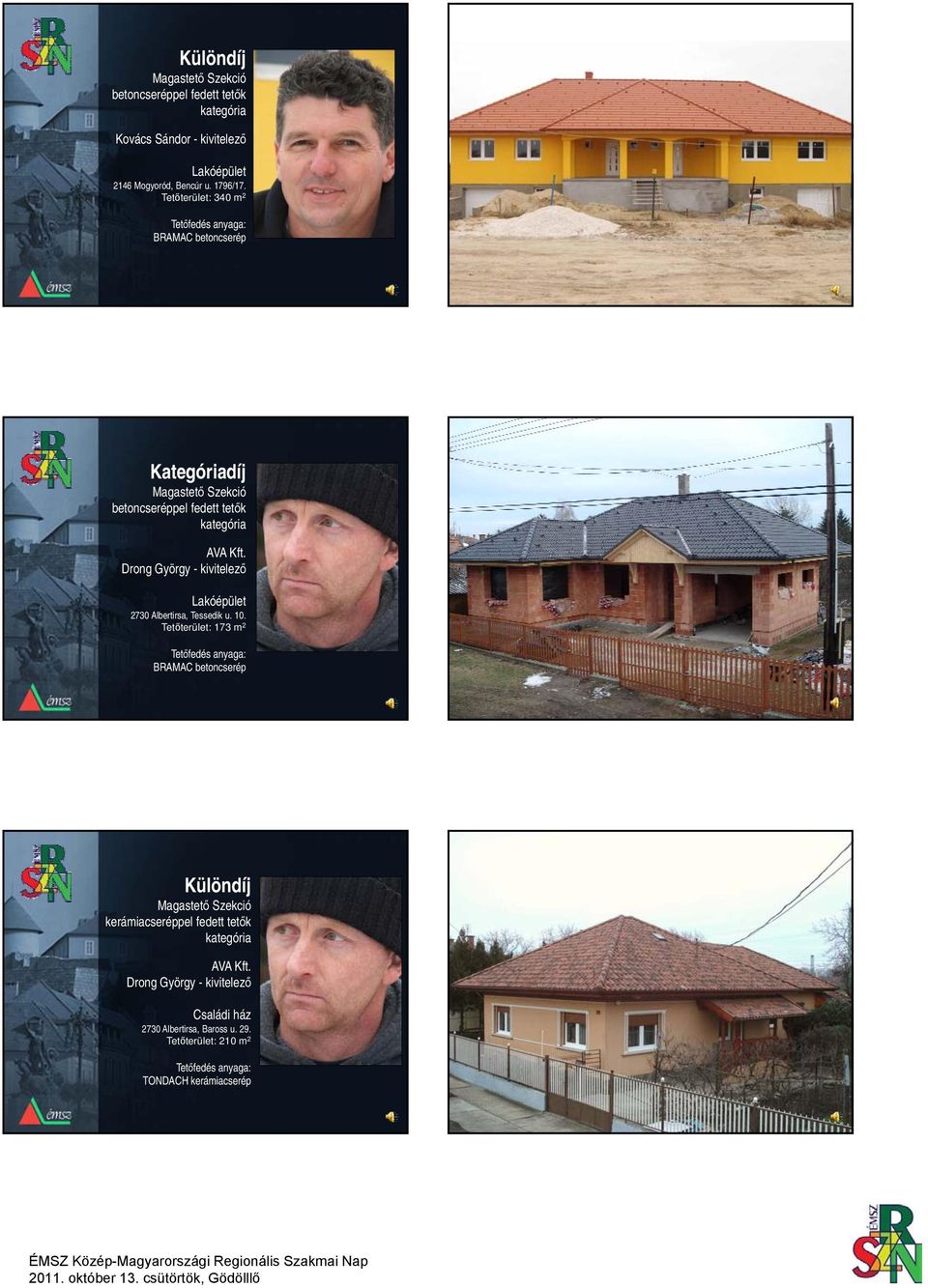

4 Különdíj Magastető Szekció betoncseréppel fedett tetők kategória Kovács Sándor - kivitelező Lakóépület 2146 Mogyoród, Bencúr u. 1796/17. Tetőterület: 340 m 2 Tetőfedés anyaga: BRAMAC betoncserép Kategóriadíj Magastető Szekció betoncseréppel fedett tetők kategória AVA Kft. Drong György - kivitelező Lakóépület 2730 Albertirsa, Tessedik u. 10. Tetőterület: 173 m 2 Tetőfedés anyaga: BRAMAC betoncserép Különdíj Magastető Szekció kerámiacseréppel fedett tetők kategória AVA Kft. Drong György - kivitelező Családi ház 2730 Albertirsa, Baross u. 29. Tetőterület: 210 m 2 Tetőfedés anyaga: TONDACH kerámiacserép 3

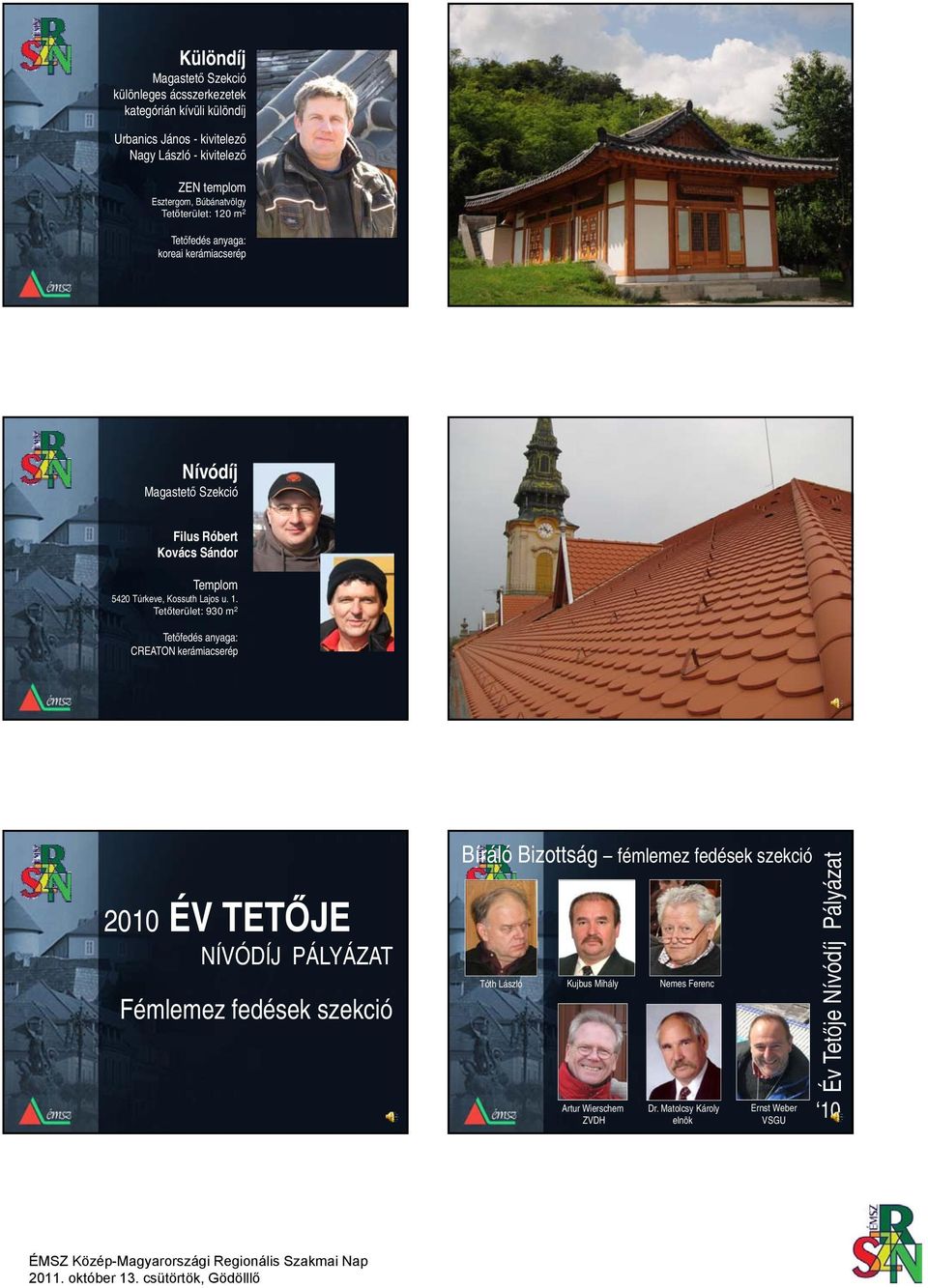

5 Különdíj Magastető Szekció különleges ácsszerkezetek kategórián kívüli különdíj Urbanics János - kivitelező Nagy László - kivitelező ZEN templom Esztergom, Búbánatvölgy Tetőterület: 120 m 2 Tetőfedés anyaga: koreai kerámiacserép Nívódíj Magastető Szekció Filus Róbert Kovács Sándor Templom 5420 Túrkeve, Kossuth Lajos u. 1. Tetőterület: 930 m 2 Tetőfedés anyaga: CREATON kerámiacserép 2010 ÉV TETŐJE NÍVÓDÍJ PÁLYÁZAT Fémlemez fedések szekció Bíráló Bizottság fémlemez fedések szekció Tóth László Kujbus Mihály Artur Wierschem ZVDH Nemes Ferenc Dr. Matolcsy Károly elnök Ernst Weber VSGU Év Tetője Nív vódíj Pályázat 10 4

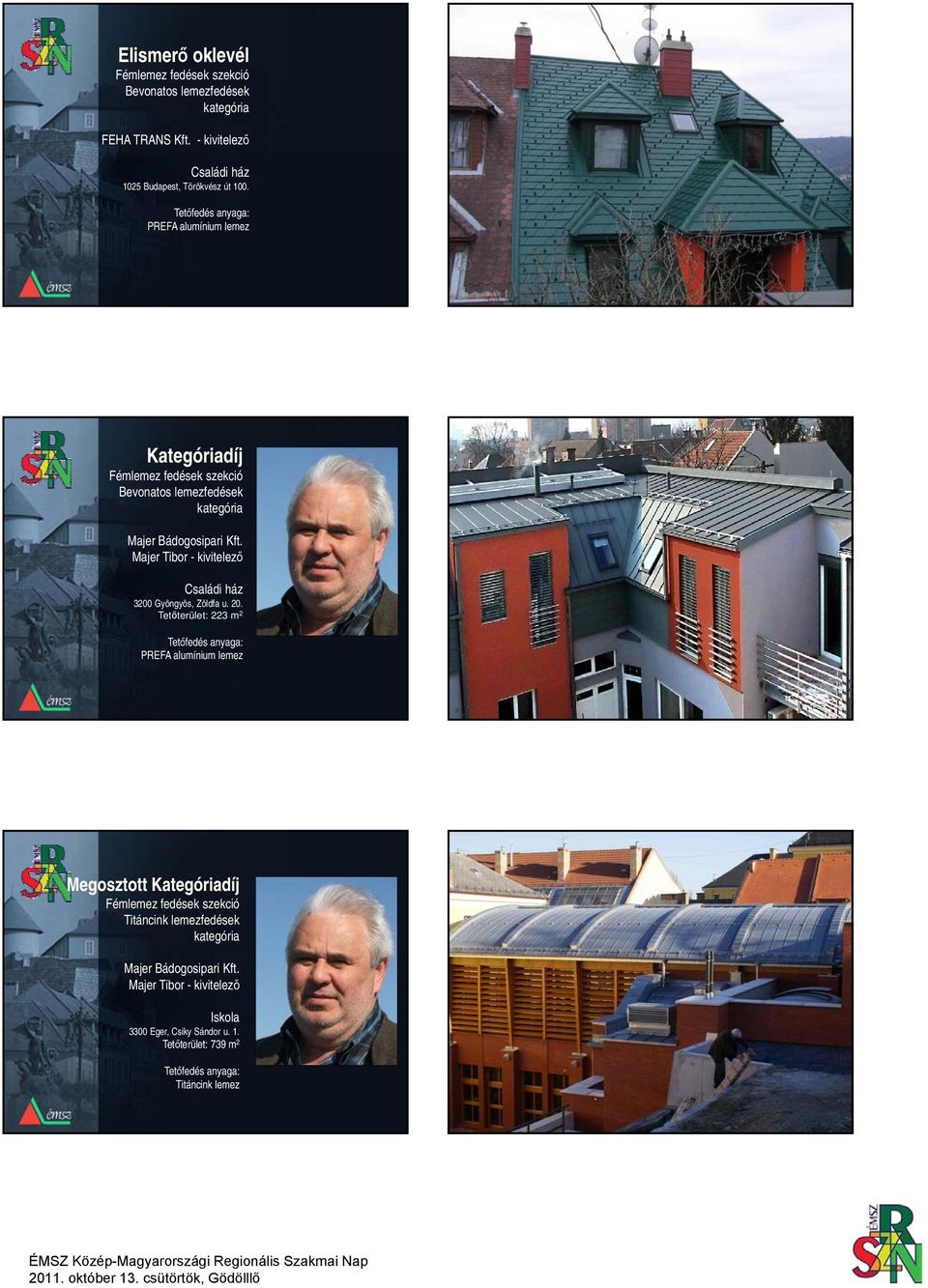

6 Elismerő oklevél Fémlemez fedések szekció Bevonatos lemezfedések kategória FEHA TRANS Kft. - kivitelező Családi ház 1025 Budapest, Törökvész út 100. Tetőfedés anyaga: PREFA alumínium lemez Kategóriadíj Fémlemez fedések szekció Bevonatos lemezfedések kategória Majer Bádogosipari Kft. Majer Tibor - kivitelező Családi ház 3200 Gyöngyös, Zöldfa u. 20. Tetőterület: 223 m 2 Tetőfedés anyaga: PREFA alumínium lemez Megosztott Kategóriadíj Fémlemez fedések szekció Titáncink lemezfedések kategória Majer Bádogosipari Kft. Majer Tibor - kivitelezőit ő Iskola 3300 Eger, Csiky Sándor u. 1. Tetőterület: 739 m 2 Tetőfedés anyaga: Titáncink lemez 5

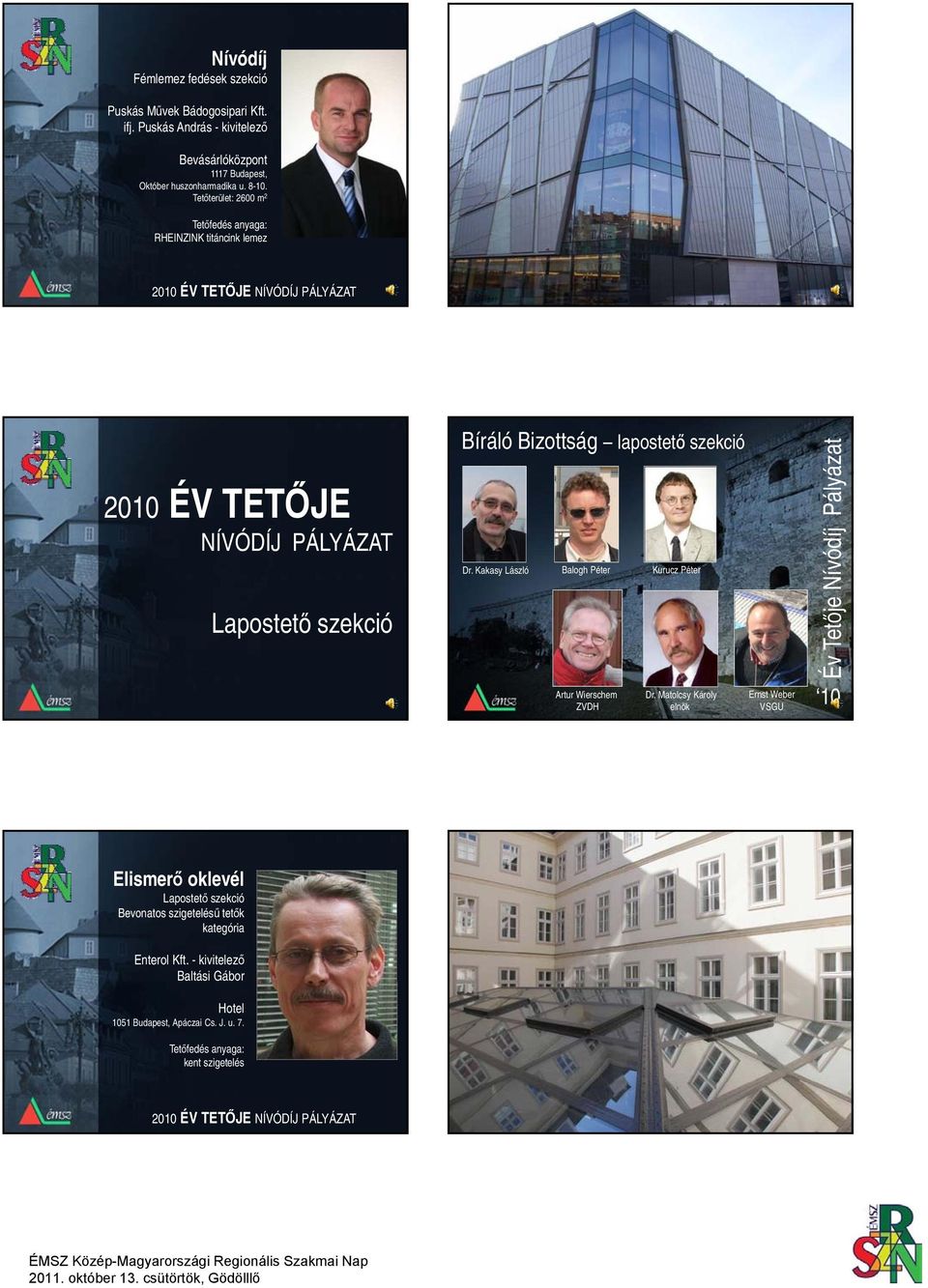

7 Nívódíj Fémlemez fedések szekció Puskás Művek Bádogosipari Kft. ifj. Puskás András - kivitelező Bevásárlóközpont á 1117 Budapest, Október huszonharmadika u Tetőterület: 2600 m 2 Tetőfedés anyaga: RHEINZINK titáncink lemez 2010 ÉV TETŐJE NÍVÓDÍJ PÁLYÁZAT 2010 ÉV TETŐJE NÍVÓDÍJ PÁLYÁZAT Lapostető szekció Bíráló Bizottság lapostető szekció Dr. Kakasy László Balogh Péter Artur Wierschem ZVDH Kurucz Péter Dr. Matolcsy Károly elnök Ernst Weber VSGU Év Tetője Nív vódíj Pályázat 10 Elismerő oklevél Lapostető szekció Bevonatos szigetelésű tetők kategória Enterol Kft. - kivitelező Baltási Gábor Hotel 1051 Budapest, Apáczai Cs. J. u. 7. Tetőfedés anyaga: kent szigetelés 2010 ÉV TETŐJE NÍVÓDÍJ PÁLYÁZAT 6

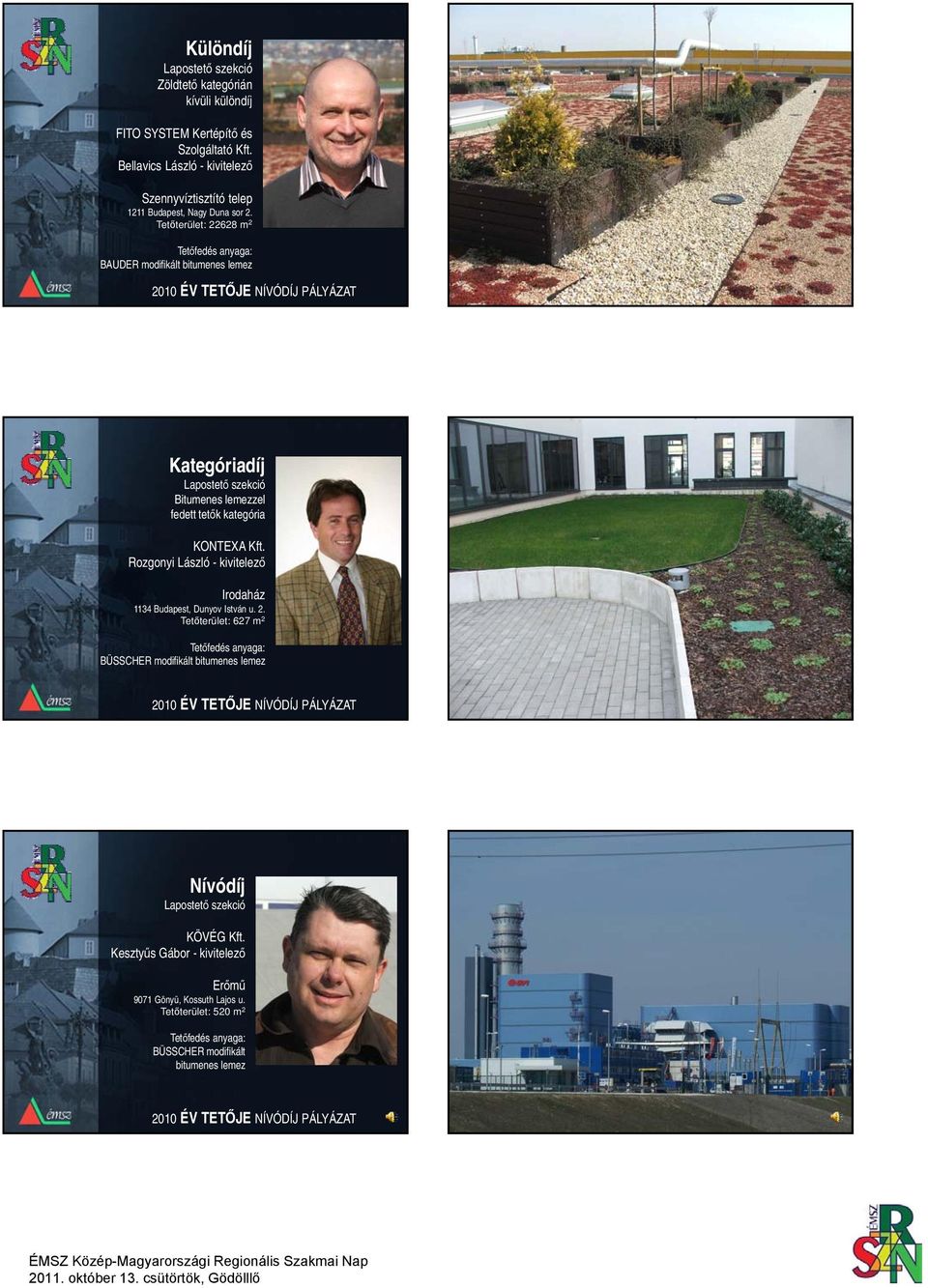

8 Különdíj Lapostető szekció Zöldtető kategórián kívüli különdíj FITO SYSTEM Kertépítő és Szolgáltató Kft. Bellavics László - kivitelező Szennyvíztisztító telep 1211 Budapest, Nagy Duna sor 2. Tetőterület: m 2 Tetőfedés anyaga: BAUDER modifikált bitumenes lemez 2010 ÉV TETŐJE NÍVÓDÍJ PÁLYÁZAT Kategóriadíj Lapostető szekció Bitumenes lemezzel fedett tetők kategória KONTEXA Kft. Rozgonyi László - kivitelező Irodaház 1134 Budapest, Dunyov István u. 2. Tetőterület: 627 m 2 Tetőfedés anyaga: BÜSSCHER modifikált bitumenes lemez 2010 ÉV TETŐJE NÍVÓDÍJ PÁLYÁZAT Nívódíj Lapostető szekció KÖVÉG Kft. Kesztyűs Gábor - kivitelező Erőműő ű 9071 Gönyü, Kossuth Lajos u. Tetőterület: 520 m 2 Tetőfedés anyaga: BÜSSCHER modifikált bitumenes lemez 2010 ÉV TETŐJE NÍVÓDÍJ PÁLYÁZAT 7

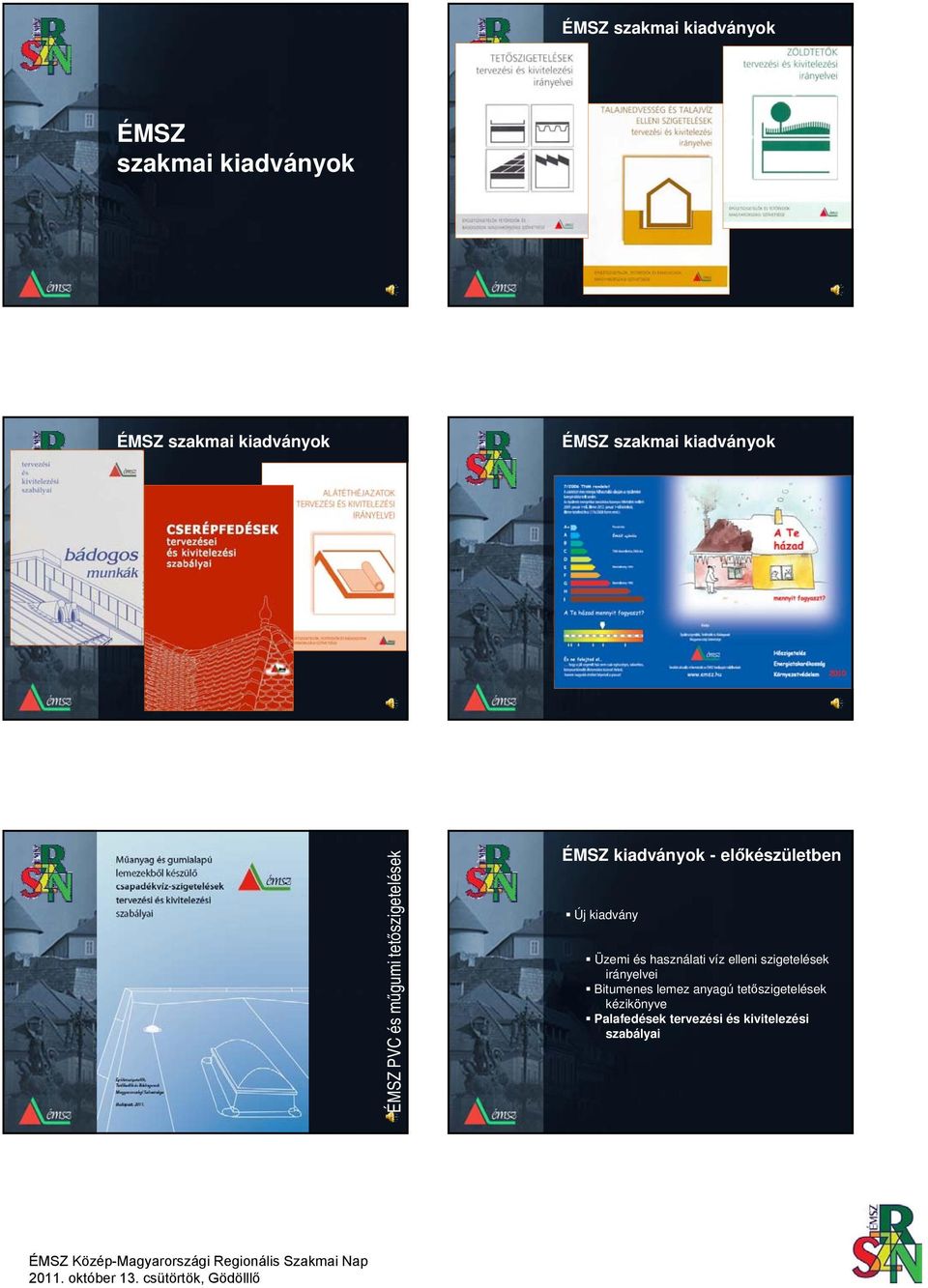

9 ÉMSZ szakmai kiadványok ÉMSZ szakmai kiadványok k ÉMSZ szakmai kiadványok ÉMSZ szakmai kiadványok umi tetőszigetelések ÉMSZ PVC és műgu ÉMSZ kiadványok - előkészületben Új kiadvány Üzemi és használati víz elleni szigetelések irányelvei Bitumenes lemez anyagú tetőszigetelések kézikönyve Palafedések tervezési és kivitelezési szabályai 8

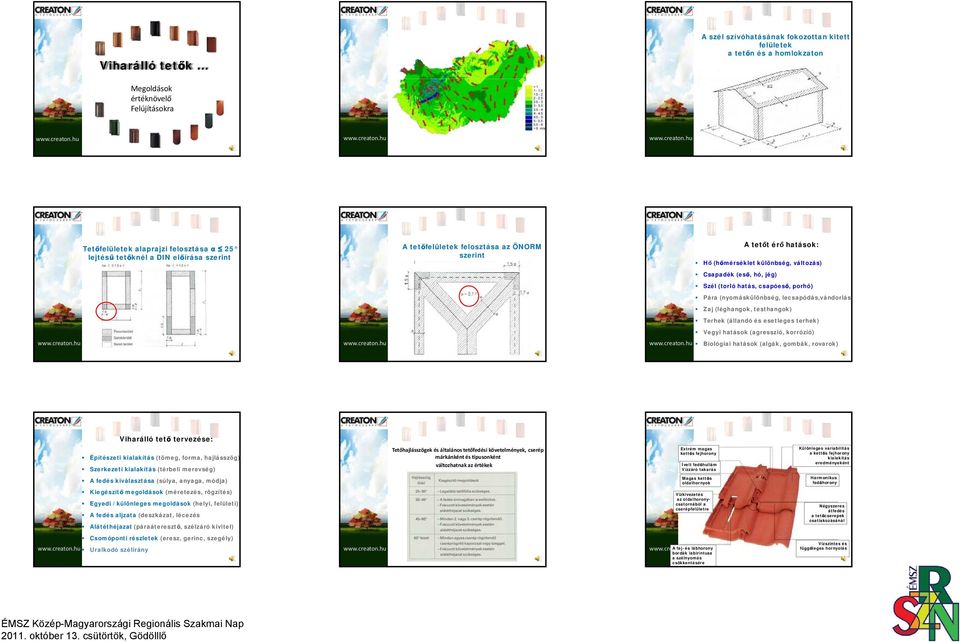

10 Viharálló tetők A szél szívóhatásának fokozottan kitett felületek a tetőn és a homlokzaton Megoldások értéknövelő Felújításokra Tetőfelületek alaprajzi felosztása α 25 lejtésű tetőknél a DIN előírása szerint A tetőfelületek felosztása az ÖNORM szerint A tetőt érő hatások: Hő (hőmérséklet különbség, változás) Csapadék (eső, hó, jég) Szél (torló hatás, csapóeső, ő porhó) Pára (nyomáskülönbség, lecsapódás,vándorlás) Zaj (léghangok, testhangok) Terhek (állandó és esetleges terhek) Vegyi hatások (agresszió, korrózió) Biológiai hatások (algák, gombák, rovarok) Viharálló tető tervezése: Építészeti kialakítás (tömeg, forma, hajlásszög) Szerkezeti kialakítás (térbeli merevség) Tetőhajlásszögek és általános tetőfedési követelmények, cserép márkánként és típusonként változhatnak az értékek Extrém magas kettős fejhorony Ívelt fedőhullám Vízzáró takarás Különleges variabilitás a kettős fejhorony kialakítás eredményeként A fedés kiválasztása (súlya, anyaga, módja) Magas kettős oldalhornyok Harmonikus fedőhorony Kiegészítő megoldások (méretezés, rögzítés) Egyedi / különleges megoldások (helyi, felületi) A fedés aljzata (deszkázat, lécezés Alátéthéjazat (páraáteresztő, szélzáró kivitel) Vízkivezetés az oldalhoronycsatornából a cserépfelületre Négyszeres átfedés a tetőcserepek csatlakozásánál Csomóponti részletek (eresz, gerinc, szegély) Uralkodó szélirány A fej- és lábhorony bordák labirintusa a szélnyomás csökkentésére Vízszintes és függőleges hornyolás

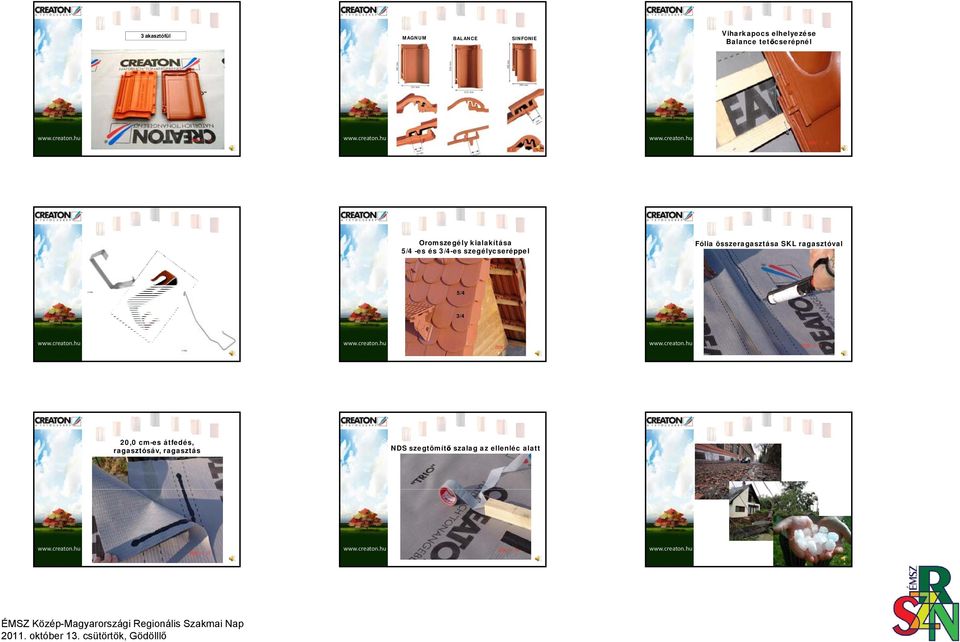

11 3 akasztófül MAGNUM BALANCE SINFONIE Viharkapocs elhelyezése Balance tetőcserépnél Oromszegély kialakítása 5/4 -es és 3/4-es szegélycseréppel Fólia összeragasztása SKL ragasztóval 5/4 3/ ,0 cm-es átfedés, ragasztósáv, ragasztás NDS szegtömítő szalag az ellenléc alatt

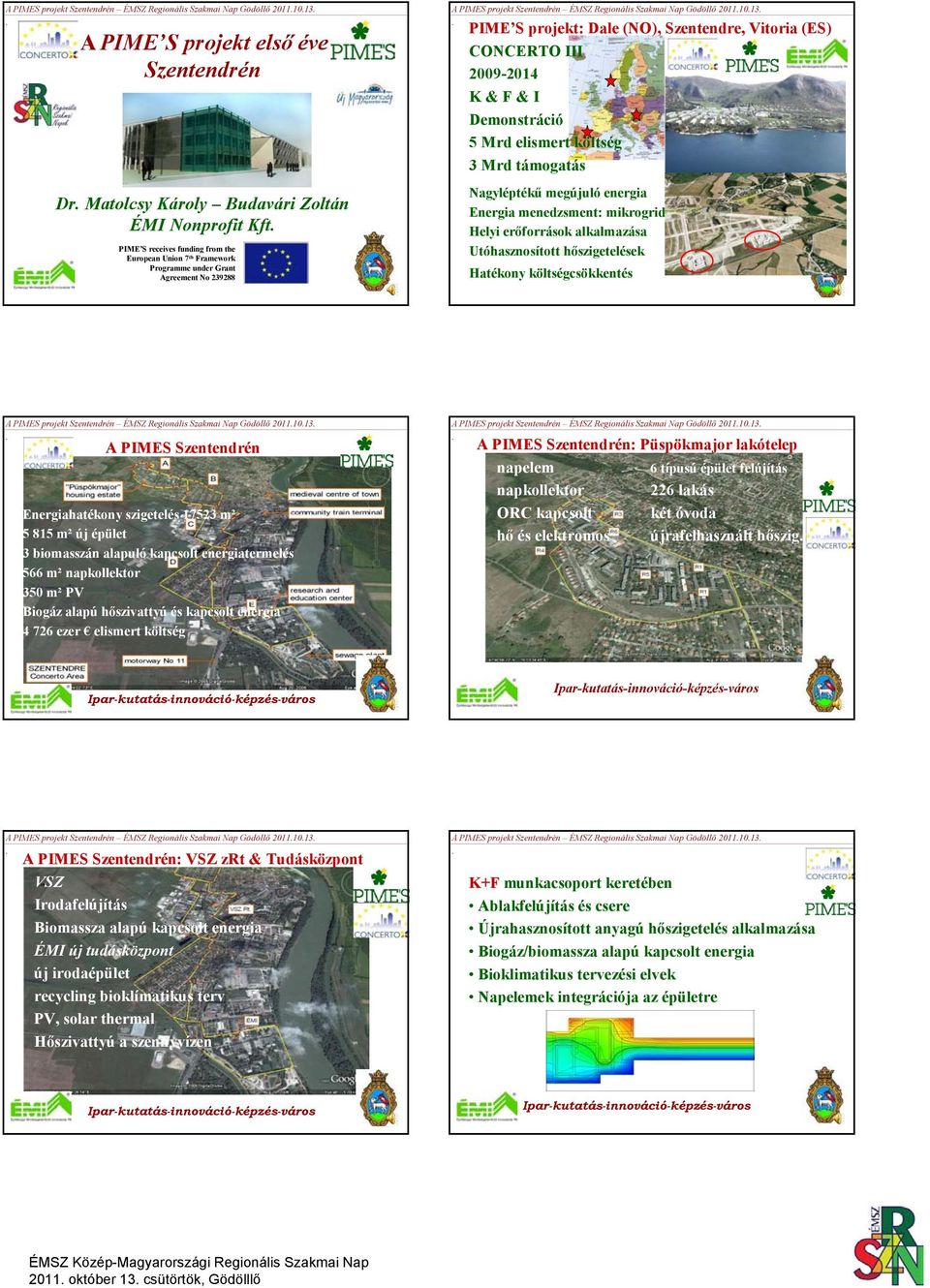

12 A PIMES projekt Szentendrén ÉMSZ Regionális Szakmai Nap Gödöllő A PIME S projekt első éve Szentendrén Dr. Matolcsy Károly Budavári Zoltán ÉMI Nonprofit Kft. PIME S receives funding from the European Union 7 th Framework Programme under Grant AgreementNo A PIMES projekt Szentendrén ÉMSZ Regionális Szakmai Nap Gödöllő PIME S projekt: Dale (NO), Szentendre, Vitoria (ES) CONCERTO III K & F & I Demonstráció 5 Mrd elismert költség 3 Mrd támogatás Nagyléptékű megújuló energia Energia menedzsment: mikrogrid Helyi erőforrások alkalmazása Utóhasznosított hőszigetelések Hatékony költségcsökkentés A PIMES projekt Szentendrén ÉMSZ Regionális Szakmai Nap Gödöllő A PIMES Szentendrén Energiahatékony szigetelés m² m² új épület 3 biomasszán alapuló kapcsolt energiatermelés 566 m² napkollektor 350 m² PV Biogáz alapú hőszivattyú és kapcsolt energia ezer elismert költség A PIMES projekt Szentendrén ÉMSZ Regionális Szakmai Nap Gödöllő A PIMES Szentendrén: Püspökmajor lakótelep napelem 6 típusú épület felújítás napkollektor 226 lakás ORC kapcsolt két óvoda hő és elektromos újrafelhasznált hőszig. Ipar-kutatás-innováció-képzés-város Ipar-kutatás-innováció-képzés-város A PIMES projekt Szentendrén ÉMSZ Regionális Szakmai Nap Gödöllő A PIMES Szentendrén: VSZ zrt & Tudásközpont VSZ Irodafelújítás Biomassza alapú kapcsolt energia ÉMI új tudásközpont új irodaépület recycling bioklímatikus terv PV, solar thermal Hőszivattyú a szennyvízen A PIMES projekt Szentendrén ÉMSZ Regionális Szakmai Nap Gödöllő K+F munkacsoport keretében Ablakfelújítás és csere Újrahasznosított anyagú hőszigetelés alkalmazása Biogáz/biomassza alapú kapcsolt energia Bioklimatikus tervezési elvek Napelemek integrációja az épületre Ipar-kutatás-innováció-képzés-város Ipar-kutatás-innováció-képzés-város

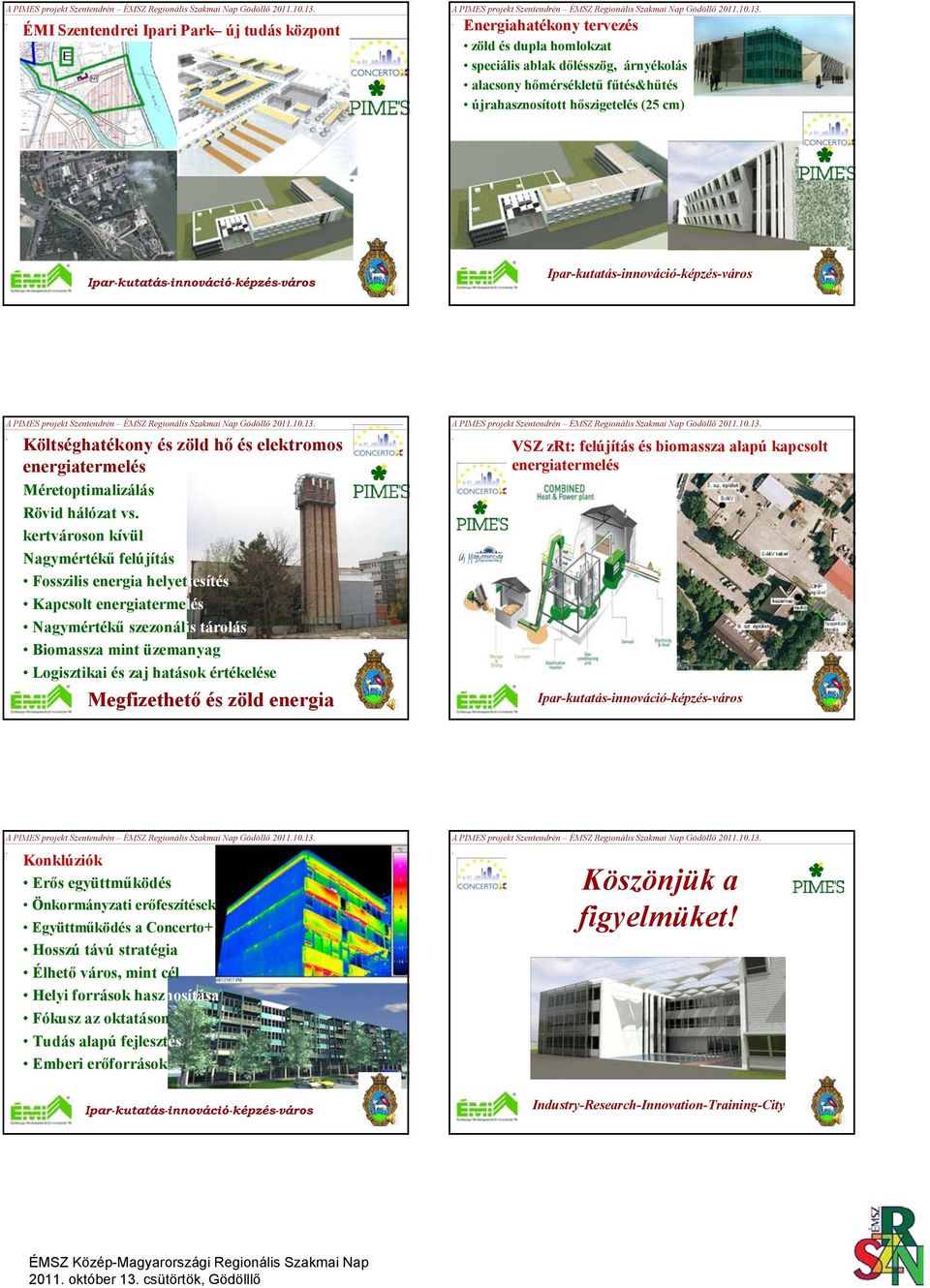

13 A PIMES projekt Szentendrén ÉMSZ Regionális Szakmai Nap Gödöllő A PIMES projekt Szentendrén ÉMSZ Regionális Szakmai Nap Gödöllő ÉMI Szentendrei Ipari Park új tudás központ. Energiahatékony tervezés zöld és dupla homlokzat speciális ablak dőlésszög, árnyékolás alacsony hőmérsékletű fűtés&hűtés újrahasznosított hőszigetelés (25 cm) Industry-Research-Innovation-Training-City Ipar-kutatás-innováció-képzés-város Ipar-kutatás-innováció-képzés-város A PIMES projekt Szentendrén ÉMSZ Regionális Szakmai Nap Gödöllő Költséghatékony és zöld hő és elektromos energiatermelés Méretoptimalizálás Rövid hálózat vs. kertvároson kívül Nagymértékű felújítás Fosszilis energia helyettesítés Kapcsolt energiatermelés Nagymértékű szezonális tárolás Biomassza mint üzemanyag Logisztikai és zaj hatások értékelése Megfizethető és zöld energia A PIMES projekt Szentendrén ÉMSZ Regionális Szakmai Nap Gödöllő VSZ zrt: felújítás és biomassza alapú kapcsolt energiatermelés Ipar-kutatás-innováció-képzés-város A PIMES projekt Szentendrén ÉMSZ Regionális Szakmai Nap Gödöllő Konklúziók Erős együttműködés Önkormányzati erőfeszítések Együttműködés a Concerto+ Hosszú távú stratégia Élhető város, mint cél Helyi források hasznosítása Fókusz az oktatáson Tudás alapú fejlesztés Emberi erőforrások A PIMES projekt Szentendrén ÉMSZ Regionális Szakmai Nap Gödöllő Köszönjük a figyelmüket! Ipar-kutatás-innováció-képzés-város Industry-Research-Innovation-Training-City

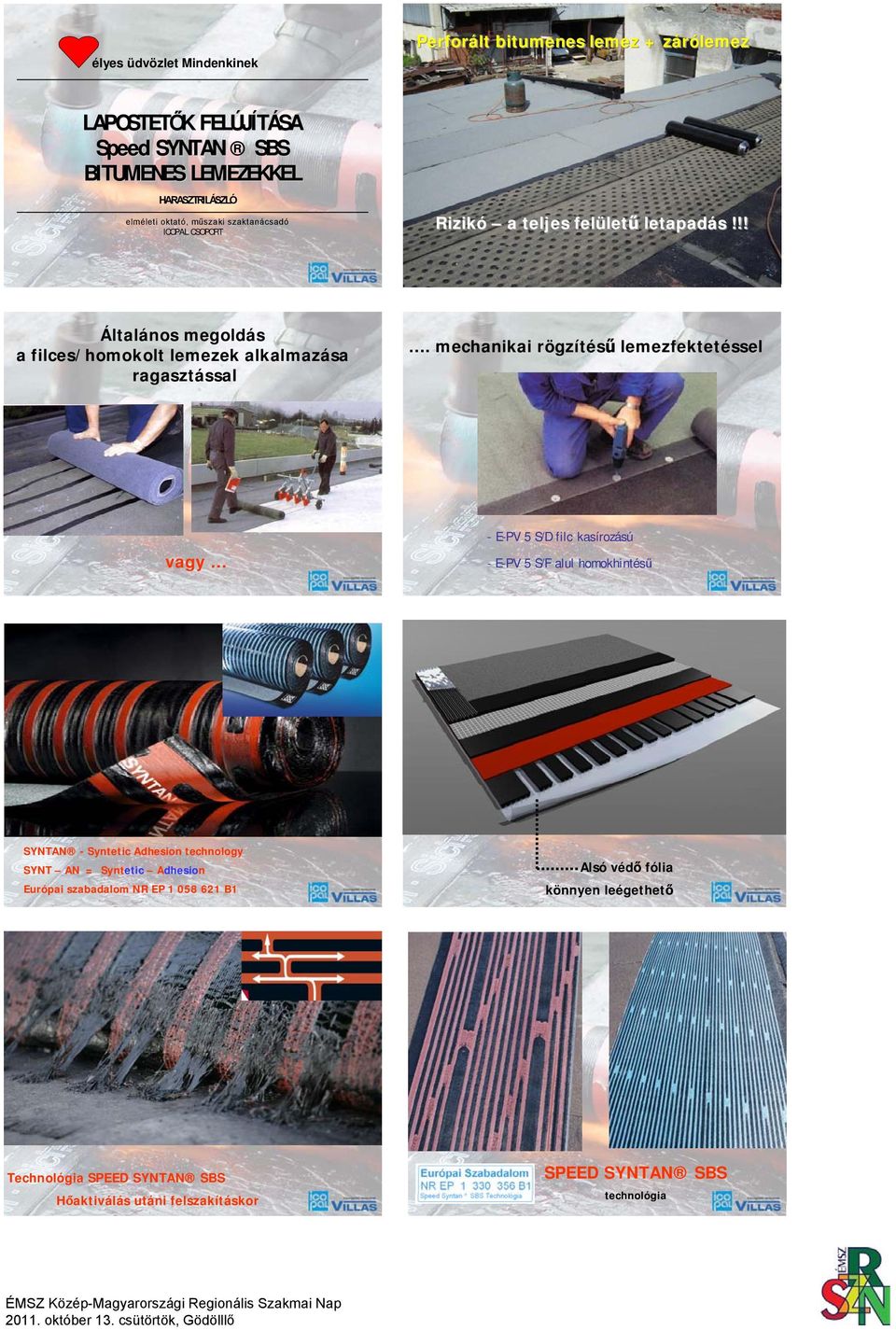

14 élyes üdvözlet Mindenkinek Perforált bitumenes lemez + zárólemez LAPOSTETŐK K FELÚJÍTÁSA Speed SYNTAN SBS BITUMENES LEMEZEKKEL HARASZTRI LÁSZLÓ elméleti oktató, műszaki szaktanácsadó ICOPAL CSOPORT Rizikó a teljes felületű letapadás!!! Általános megoldás a filces/homokolt lemezek alkalmazása ragasztással. mechanikai rögzítésű lemezfektetéssel vagy - E-PV 5 S/D filc kasírozású - E-PV 5 S/F alul homokhintésű SYNTAN - Syntetic Adhesion technology SYNT AN = Syntetic Adhesion Európai szabadalom NR EP B1 Alsó védő fólia könnyen leégethető Technológia SPEED SYNTAN SBS Hőaktiválás utáni felszakításkor SPEED SYNTAN SBS technológia

15 SPEED PROFILE SBS Felső vízszigetelő bitumen réteg SBS modifikált bitumen Az alsó polietilén fólia csak a horonycsúcsokra fekszik fel, ezáltal pillanatok alatt maradéktalanul megolvad. SPEED SYNTAN SBS Mikroszkópikus fotó - metszet 0,5 cm = KONTROLL 8 cm =!!! - Keresztirányú átlapolás Icopal End Lap -Egyszerű, gyors és biztonságos munkafolyamat -Egyformaszélességű (8cm) és minőségű átlapolások = 8 cm Keresztirányú átlapolás Icopal End Lap (IEL) szerint palazuzalék nélkül gyártva SIPLAST PRIMER SPEED SBS bitumenes kellősítő SILVER PRIMER SPEED VARNISH SBS Felhasználás: -igen kedvező, 2-3 mm mélységű beszívódás az aljzatba - rendkívül gyors száradású,+23 C -on 20 perc csupán - tapadása az aljzathoz 2-4x erősebb az SBS tartalom miatt Külső hő és UV hatások felületi védelmére Összehasonlítás a SPEED SYNTAN SBS lemezeknél SIPLAST komplex rendszere: PRIMER+ SYNTAN + SPEED SYSTEMS év garancia az egy vagy többrétegű szigetelések készítésére 70 %-al kevesebb kivitelezési idő igény év garancia alatt megfelelően ép marad az átszellőző rétege Egy vagy több rétegű szigetelésekhez, 70 %-al kevesebb kivitelezési idő igény A. + BASE + TOP + B

16

17

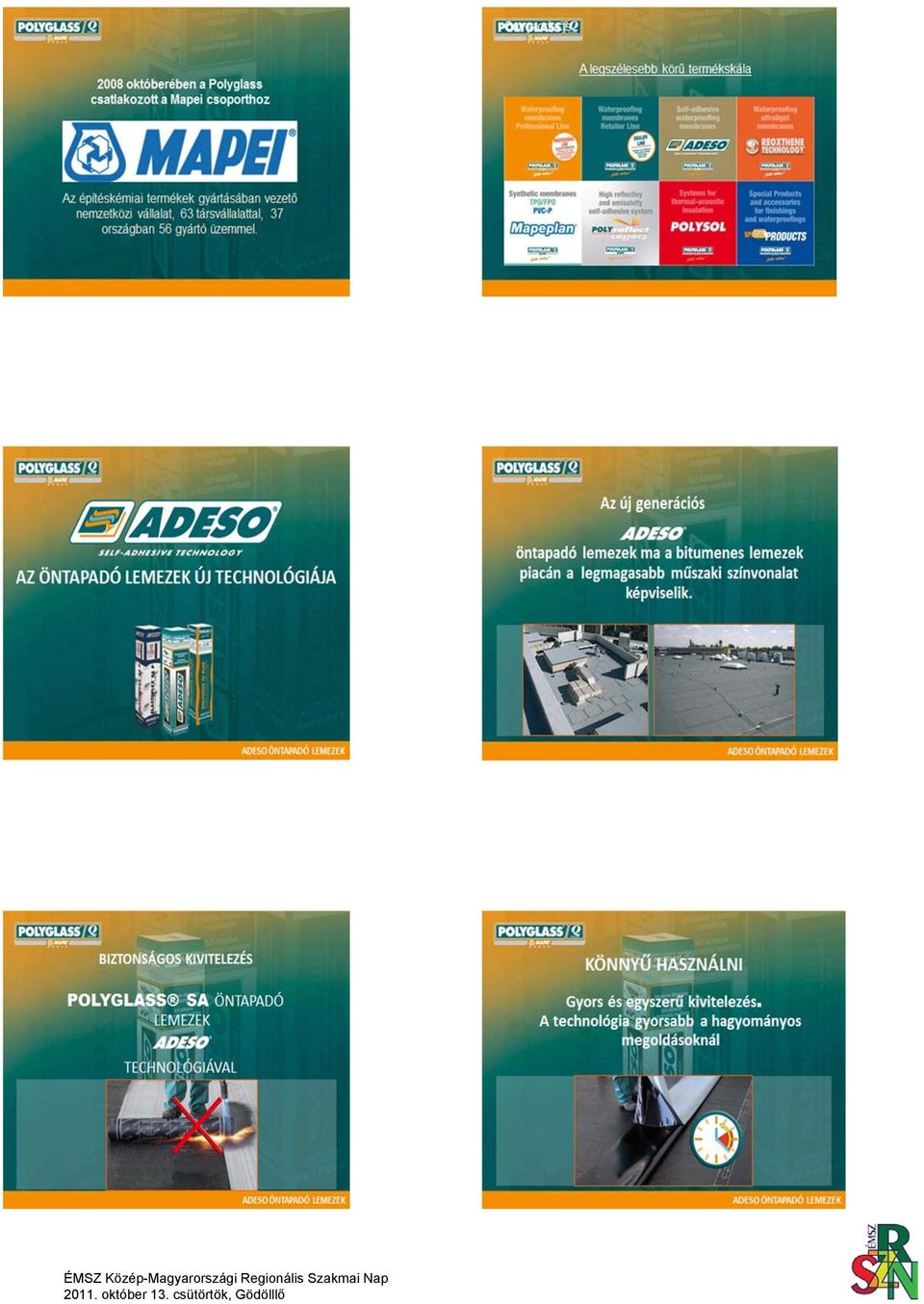

18

19

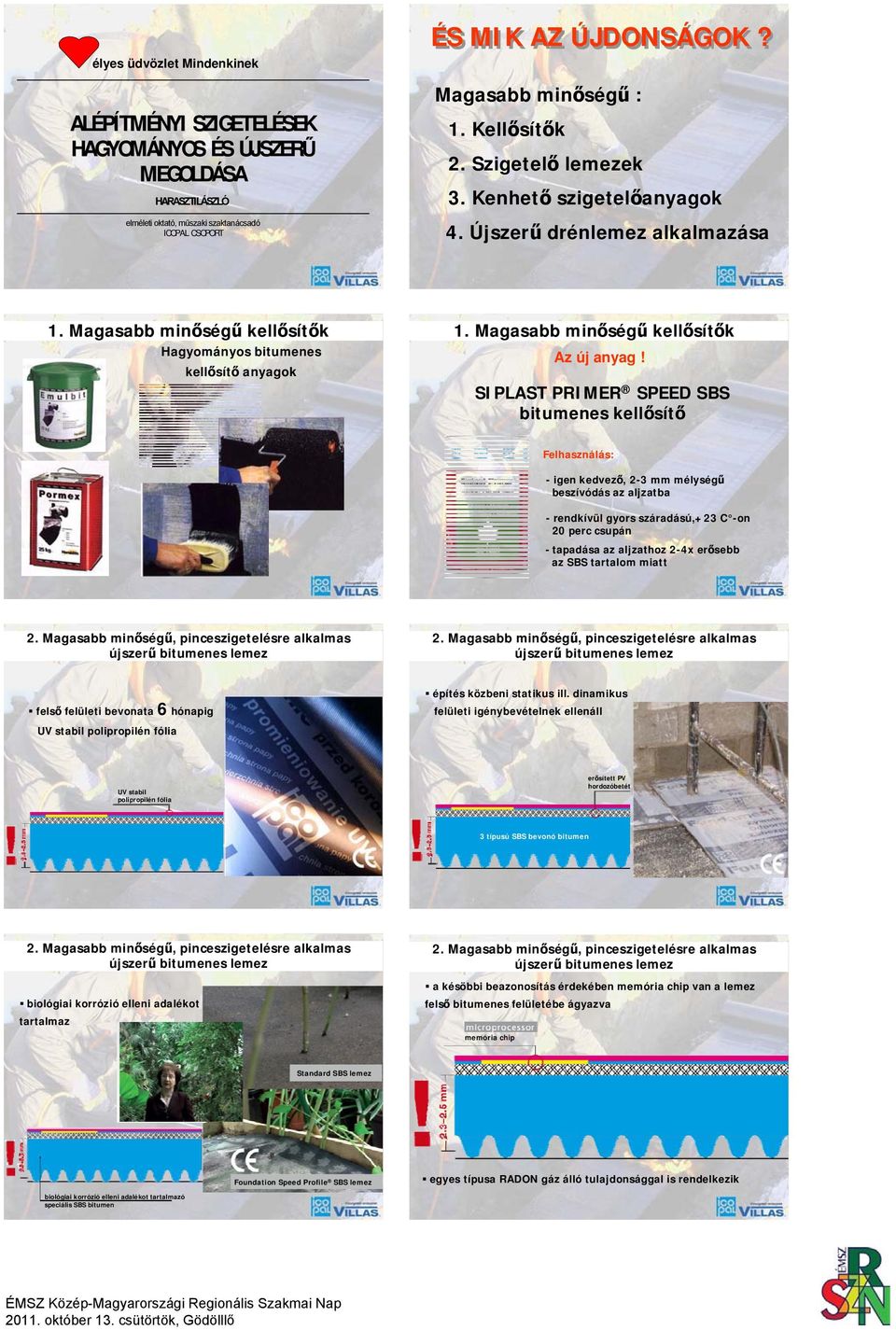

20 élyes üdvözlet Mindenkinek ALÉPÍTM TMÉNYI SZIGETELÉSEK SEK HAGYOMÁNYOS ÉS ÚJSZER JSZERŰ MEGOLDÁSA HARASZTI LÁSZLÓ elméleti oktató, műszaki szaktanácsadó ICOPAL CSOPORT ÉS MIK AZ ÚJDONSÁGOK? Magasabb minőségű : 1. Kellősítők 2. Szigetelő lemezek 3. Kenhető szigetelőanyagok 4. Újszerű drénlemez alkalmazása 1. Magasabb minőségű kellősítők Hagyományos bitumenes kellősítő anyagok 1. Magasabb minőségű kellősítők Az új anyag! SIPLAST PRIMER SPEED SBS bitumenes kellősítő Felhasználás: -igen kedvező, 2-3 mm mélységű beszívódás az aljzatba - rendkívül gyors száradású,+23 C -on 20 perc csupán - tapadása az aljzathoz 2-4x erősebb az SBS tartalom miatt 2. Magasabb minőségű, pinceszigetelésre alkalmas újszerű bitumenes lemez 2. Magasabb minőségű, pinceszigetelésre alkalmas újszerű bitumenes lemez felső felületi bevonata 6 hónapig UV stabil polipropilén fólia építés közbeni statikus ill. dinamikus felületi igénybevételnek ellenáll UV stabil polipropilén fólia erősített PV hordozóbetét 3 típusú SBS bevonó bitumen 2. Magasabb minőségű, pinceszigetelésre alkalmas újszerű bitumenes lemez biológiai korrózió elleni adalékot tartalmaz 2. Magasabb minőségű, pinceszigetelésre alkalmas újszerű bitumenes lemez a késöbbi beazonosítás érdekében memória chip van a lemez felső bitumenes felületébe ágyazva memória chip Standard SBS lemez Foundation Speed Profile SBS lemez egyes típusa RADON gáz álló tulajdonsággal is rendelkezik biológiai korrózió elleni adalékot tartalmazó speciális SBS bitumen

21 2. Magasabb minőségű, pinceszigetelésre alkalmas újszerű bitumenes lemez Nézzük mi ennek a terméknek a neve: Icopal Foundation Speed Profile SBS 2. Magasabb minőségű, pinceszigetelésre alkalmas újszerű bitumenes lemez Fektetéséhez a saját szigetelési rendszereleméhez tartozó kellősítő használható. Icopal Siplast Primer Speed SBS 3. Magasabb minőségű, kenhető szigetelő massza környezetbarát, nem veszélyes N szimbóluma nincs Repedésáthidaló képesség nem lép vegyi reakcióba a talajvizekkel nincs irritáló szaga a felhasználáskor vízzáró, flexibilis, fényes SBS bevonatú hőállósága: -15 C és +90 C között azonnal lezárja a felületet és a pórusokat EPS, XPS, PIR hőszigetelésre felhordva, az illesztéseket is áthidalja 3. Magasabb minőségű, kenhető szigetelő massza a rendszer kellősítő anyaga: Icopal Siplast Primer Speed SBS 3. Magasabb minőségű, kenhető szigetelő massza Nézzük mi ennek a terméknek a neve: Icopal Siplast Foundation Speed Insulation SBS 4. Újszerű drénlemez ICODREN 10 Speed Drainage SBS egyedülálló szövetszerkezet talajszűrő képesség SBS bitumen bevonat rendkívül könnyű, könnyen illeszthető a felülethez könnyen ragad a felülethez, falakhoz ICODREN 10 Speed Drainage SBS ideálisan védi a szigetelést a mechanikai hatásoktól Csatlakozás a drénhálózathoz Az a most bemutatott rendszerek szakszerű kivitelezése esetén 50 év vízzárósági garanciát vállal!

22 A mi házunk mennyit fogyaszt? A 7/2006 TNM rendelet várható változásai Sólyomi Péter - ÉMI Nonprofit Kft (Szerkezettudományi és Energetikai Divízió vezető 1. táblázat: A hőátbocsátási tényező 1 követelményértékei a 7/2006. TNM. rendelet szerint Épülethatároló szerkezet A hőátbocsátási tényező követelményérté ke U W/m 2 K Külső fal 0,45 Lapostető 0,25 Padlásfödém 0,30 Fűtött tetőteret határoló szerkezetek 0,25 Alsó zárófödém árkád felett 0,25 Alsó zárófödém fűtetlen pince felett 0,50 Homlokzati üvegezett nyílászáró (fa vagy PVC keretszerkezettel) 1,60 Homlokzati üvegezett nyílászáró (fém keretszerkezettel) 2,00 Homlokzati üvegezett nyílászáró, ha névleges felülete kisebb, mint 0,5 m 2 2,50 Homlokzati üvegfal 2 1,50 Tetőfelülvilágító 2,50 Tetősík ablak 1,70 Homlokzati üvegezetlen kapu 3,00 Homlokzati, vagy fűtött és fűtetlen terek közötti ajtó 1,80 Fűtött és fűtetlen terek közötti fal 0,50 Szomszédos fűtött épületek közötti fal 1,50 Talajjal érintkező fal 0 és -1 m között 0,45 Talajon fekvő padló a kerület mentén 1,5 m széles sávban (a lábazaton 0,50 elhelyezett azonos ellenállású hőszigeteléssel helyettesíthető) 1 A követelményérték határolószerkezetek esetében rétegtervi hőátbocsátási tényező, amin az adott épülethatároló szerkezet átlagos hőátbocsátási tényezője értendő: ha tehát a szerkezet, vagy annak egy része több anyagból összetett (pl. váz- vagy rögzítőelemekkel megszakított hőszigetelés, pontszerű hőhidak, stb), akkor ezek hatását is tartalmazza. A nyílászáró szerkezetek esetében a keretszerkezet, üvegezés, üvegezés távtartói stb. hatását is tartalmazó hőátbocsátási tényezőt kell figyelembe venni. A csekély számszerű eltérésre tekintettel, a talajjal érintkező szerkezetek esetében a külső oldali hőátadási tényező hatása elhanyagolható. 2 Az üvegezésre és a távtartókra együttesen értelmezett átlag

23 2. táblázat: Várható követelmények (forrás: Mérnöki Kamara)

24 Szürke eminenciás Szürke eminenciás A változás iránya: energiafelhasználás Szürke eminenciás Új Austrotherm hőszigetelő anyagok 35 m3/m2 20 m3/m Szürke eminenciás ,5 m3/m Szürke eminenciás A változás iránya: anyagok, vastagságok Grafit Reflex + 22 % Grafit % Grafit % Grafit L % Grafit L % Szürke eminenciás Szürke eminenciás Grafit Reflex Közölt hővezetési tényező (W/m2K) Vastagság (cm) Fehér Grafit Fehér Grafit EPS 80 0,040 0, EPS 100 0,039 0, EPS 150 0,035 0,

25 Szürke eminenciás Grafit 100,150 Szürke eminenciás Alkalmazás Lapostető hőszigetelés alacsony energiájú házak és passzívházak esetében Grafit 100,150 Szürke eminenciás Grafit 100,150 Szürke eminenciás Alkalmazás Alkalmazás Hűtőházak Lapostetők alacsony attika esetén G r afit L4, L5 Szürke eminenciás Szürke eminenciás Alkalmazás Lefele hűlő födémeken, nagy terhelés mellett Talajon fekvő padlóban

26 Középpontban a környezetvédelem! Vízálló Tetőszigetelési megoldások Habüveg hőszigeteléssel FOAMGLAS 2/3-ad RÉSZ ÚJRAHASZNOSÍTOTT ÜVEG! A beázás helyi marad könnyen megtalálható könnyen kijavítható Hőszigetelési megoldások l l GG Gerendi Gábor R.W. Bautech Hungary Kft. Hőszigetelési megoldások l l GG Hőszigetelési megoldások l l GG Kimagasló nyomószilárdság! Tűzálló! Éghetőség: A1 MSZ EN HABÜVEG HŐSZIGETELÉS Alkalmazási területek KÜLÖNLEGES TETŐK: Kunsthaus Graz, Bubble (Peter Cook + Colin Fournier, London/2003) FOAMGLAS T4 60 t/m S3 90 t/m 2 F 160 t/m 2 Összenyomódásmentesen! Nem ég Füstöt nem fejleszt Égést nem táplál Nem csepeg Hőszigetelési megoldások l l GG * Hőszigetelési megoldások l l GG Hőszigetelési megoldások l l GG HABÜVEG HŐSZIGETELÉS Alkalmazási területek KOMPAKT TETŐK: Hőszigetelési megoldások l l GG Hőszigetelési megoldások l l GG Hőszigetelési megoldások l l GG

27 Hőszigetelési megoldások l l GG Hőszigetelési megoldások l l GG Hőszigetelési megoldások l l GG Belső oldali szigetelő rendszer Belső oldali szigetelő rendszer Hőszigetelési megoldások l l GG Hőszigetelési megoldások l l GG Hőszigetelési megoldások l l GG HABÜVEG HŐSZIGETELÉS HABÜVEG HŐSZIGETELÉS: PERINSUL HABÜVEG HŐSZIGETELÉS: PERINSUL HŐSZIGETELÉS FALAK ALATT FOAMGLAS PERINSUL Hőszigetelési megoldások l l GG Hőszigetelési megoldások l l GG Hőszigetelési megoldások l l GG

28 Vákuum technika Vákuum mag A hővezetési tényező: 0,007 W/mk elérhető: Kovasav (Szilíciumdioxid por) összekeverve IR-opalizálóval és Cellulóz ló szálakkal l Alumíniumfólia csomagolással laminált ragasztott varratokkal. A levegő kiszívása után a szilícium-dioxid vákuumba zárt lesz. BauderVIP TE BauderVIP TE keresztmetszete A VIP építőpanel több oldalról védett a beépítési igénybevételekkel szemben 15mm BauderPIR a felső oldalon 3mm gumilemez az alsó oldalon PIR csík a panel két élén Ragasztócsík a másik két élen Az alu védőfóliát megvágni, átszúrni tilos! 15mm BauderPIR (WLS 030) VIP mag (kovasav) alu védőfóliába zárva (WLS 007) 3mm Gumigranulátum VIP összehasonlítás egyéb hőszigeteléssel BauderVIP TE U = 0,20 W/m²K elérhető BauderVIP TE 40/58 mm BauderPIR FA 120 mm EPS mm EPS mm BauderVIP TE 20 / 38 mm BauderVIP TE 30 / 48 mm BauderVIP TE 40 / 58 mm Felépítés: VIP mag 20 vagy 30 vagy 40 mm vtg +15mm BauderPIR a belső oldalon + 3mm gumiőrlemény az alsó oldalon Két élen 4 cm PIR csík a beépítéshez

29 BauderVIP TE Fektetési terv teraszhoz Egyszerűen lefektethető lapok Beépítés előtt minden teraszt fel kell mérni A lemezek gyártása túlmérettel történik Az alufóliát megsérteni, vagy átfúrni nem szabad Az összes lap sorszámozott Ezek a számok megadják a fektetési sorrendet Fektetési terv teraszhoz Élvágás két oldalon 20mm-ig lehetséges 4 cm PIR csík két élen BauderVIP TE, U - értékek Teraszfelépítés lejtés nélkül U érték áttekintés, tetőteraszon BauderVIP TE PIR hányad nélkül PIR hányaddal WLS % hányad 8 % hányad 20 / 38 mm 0,282 0,304 0, / 48 mm 0,201 0,219 0, / 58 mm 0,156 0,171 0,188 Járólap 40mm Aljzat 40mm Védőlemez 10mm BauderKARAT 5mm BauderTEC KSA DUO 3mm BauderVIP TE 58mm Bauder Super AL-E 3mm Beton, Kellősítés Összes vastagság: kb. 16 cm

30 Frekvencia és hullámhossz URSA üveggyapot alkalmazása az építészeti akusztikában Beszélhetünk alacsony és magas frekvenciájú hangokról. - Alacsony frekvencia nagy a hullámhossz (nehezebb csillapítani) - Magas frekvencia kis hullámhossz (egyszerűbb csillapítani) Mi a frekvencia? - A frekvencia az egy másodpercre eső rezgések számával van kifejezve - Egysége a Hertz (Hz, periódus per másodperc) Varga Tamás alkalmazástechnológus építészmérnök, szerkezetépítő szakmérnök A db és a logaritmikus skála I. példák Épületen belüli zajok és terjedésük Azonos hangok Ha két azonos hangintenzitású hangot összeadunk, akkor a teljes hangintenzitás + 3 db. 40 db + 40 db = 43 db Belső zajforrások (pl. másik szobában folytatott tevékenység.) Külső zajforrások (pl. közlekedés) Különböző hangok Ha két hang intenzitás szintje nagyon különbözik, akkor a teljes db mérésnél a legerősebb hang fog dominálni a csendesebb pedig elhanyagolható lesz. 50 db + 40 db = 50,4 db Egy hangos hangsugárzó mellett állva képtelenek leszünk beszélgetni, mert a hangszóró db szintje elnyomja a hangunk. Épületek hangszigetelése Miért URSA üveggyapot? A. Belső (elválasztó) falak B. Főfalak C. Padló D. Mennyezet E. Tető F. Alulról hűlő födém E F Az ideális hangszigetelő anyagok jellemzői Egy anyag hangszigetelő tulajdonságát két jellemző határozza meg: a dinamikai merevség és a áramlási ellenállása Dinamikai merevség- megmutatja, hogy az anyag mennyire vezeti a testhangot [s =EqyN/d) in MN/m 3 ]. Ez kapcsolatban van az anyag sűrűségével. Tehát a sűrűbb anyag a testhang szempontjából rosszabb hangszigetelő, mert jobban vezeti a hangot (pl. a fa ajtón való kopogás hangosabb, mintha az üveggyapoton kopognánk.) Áramlási ellenállás- [mértékegysége: kpa s/m 2 ] egy adott térfogatú anyagon átjutó levegő mennyisége alapján számolja a hangelnyelő képességet. Az üveggyapot rostos szerkezete hangszigetelés szempontjából az optimális AFr értékeket adja, mert a rostokkal való ütközés és súrlódás hatására a hangenergia hővé alakul. Kiváló akusztikai tulajdonságok 1

31 Beépített tetőtér akusztikai léghang gátlása I. Beépített tetőtér akusztikai léghang gátlása II. tömeg rugó tömeg A hanghullámok légáramok formájában az üveggyapot rostjai között súrlódásos veszteséget hoznak létre, hővé alakulnak és elnyelődnek. A léghang-szigetelés fizikai leírás a tömeg-rugó-tömeg elvén írható le. Ezáltal a külső és a belső tér között egy csillapított hangátvitel jön létre. Beépített tetőtér valóságos hangterjedései a) tetőszerkezeten keresztül b) térdfalon keresztül c) ferdetető és térdfal kapcsolatánál d) tetőszerkezeten és fogópáron keresztül e) átszellőztetett fedési légrésben 1. Tetőfedés 2. Átszellőztetett fedési légrés 3. Tetőszerkezet hőszigetelése 4. Belső oldali burkolat 5. Térdfal Léghang gátlás összehasonlítása II. Miért működik jól az üveggyapottal szigetelt szerkezet? Egyenértékű hanggátlás Rw+C (db) Egyrétegű fal Felület súly (kg/m2) Egyrétegű fal A fenti grafikon megmutatja a tömeg és az egyenértékű hanggátlási szám közötti összefüggést. Tisztán látható, hogy a magasabb hanggátlás csak a tömeg növelésével lehetséges. A gyakori építőelemek felületi tömege általában 250 kg/m 2 körüli, következésképpen a lehetséges hanggátlásuk is 45 db alá korlátozódik. URSA üveggyapot PUR hab A rezonancia-frekvenciát meghatározza a beépített hő- és hangszigetelő anyag dinamikus merevsége. Fontos, hogy a megépített komplett szerkezet rezonancia-frekvencia tartománya olyan alacsony legyen, amennyire csak lehetséges. A szerkezet rezonancia-frekvenciája úgy lehet alacsonyabb, ha alacsony dinamikus merevségű hangelnyelő anyagot használunk. R hanggáltás javulás (db) R1 szerkezet alap hanggátlása (db) Fo(80) Fo(250) URSA termékek felhasználási területei Szerelt gipszkarton fal szigetelés Beépített magastető és fogópár szigetelés Lakáselválasztó fal léghang gátlást javító burkolata Átszellőztetett külső homlokzat szigetelés Alulról hűlő födém szigetelés Közbenső födém lépéshang szigetelés Pince külső fal szigetelés Pince padló szigetelés Köszönjük figyelmüket! 2

32 ÚJ TŰZVÉDELMI ELŐÍRÁSOK 28/2011. (IX. 6.) BM rendelet Országos Tűzvédelmi Szabályzatról Hatályos szeptember nap!!!!!! Tudatos épület felújítások tűzvédelmi kérdései október 06 után már csak az új előírások szerint lehet tervet beadni, pályázatokat készíteni, stb.! Miskolc, október 07. Készítette: Lestyán Mária FŐ VÁLTOZÁSOK Első látásra úgy tűnik lerövidült, de ez csak első látásra igaz, mert a jogszabály több része szabványokba került áthelyezésre: MSZ :2009 Tűzállósági vizsgálatok. 6. rész: Tűzterjedés vizsgálata épülethomlokzaton MSZE 595-1:2009 Építmények tűzvédelme. 1. rész: Fogalom meghatározások MSZE 595-3:2009 Építmények tűzvédelme. 3. rész: Épületszerkezetek tűzállósági követelményei MSZE 595-5:2009 Építmények tűzvédelme. 5. rész: Tűzszakaszolás, tűzterjedés elleni védelem MSZE 595-6:2009 Építmények tűzvédelme. 6. rész: Kiürítés MSZE 595-7:2009 Építmények tűzvédelme. 7. rész: A számított tűzterhelés és a mértékadó tűzidőtartam meghatározása MSZE 595-8:2009 Építmények tűzvédelme. 8. rész: Hő és füst elleni védelem MSZE 595-9:2009 Építmények tűzvédelme. 9. rész: Robbanási túlnyomás lefúvatása FŐ VÁLTOZÁSOK ÖTÖDIK RÉSZ ÉPÍTMÉNYEK TŰZVÉDELMI KÖVETELMÉNYEI 288. (1) Az építmények építészeti-műszaki tervezése során a tűzvédelmi műszaki kialakítást tűzvédelmi műszaki leírásba, dokumentációba kell foglalni. Minden terv része a tűzvédelmi műszaki leírás, dokumentáció. A tűzvédelmi műszaki leírás, dokumentáció készítése szaktevékenység, azt csak megfelelő szakértelemmel rendelkező személy készítheti. A felelős tervező köteles tűzvédelmi szakértőt (építmények tűzvédelme, vagy építész-, vagy elektromos-, vagy gépész tűzvédelmi szakértő) bevonni, vagy tűzvédelmi tervezőt igénybe venni a tűzvédelmi műszaki leírás elkészítéséhez. Vegyipari, olajipari és gázipari tervezés során a szakterületnek megfelelő tűzvédelmi szakértő közreműködése is megengedett. A szakértő, tűzvédelmi tervező a tűzvédelmi műszaki leírást és valamennyi építészeti műszaki tervlapot köteles aláírni. Tervezési folyamat választás szabadsága Anyagok Szerkezetek Mi alapján kellene dönteni? Követelmény meghatározás alapjai: Épület nagyság Szintszám Funkció Beépítési módja, szomszédos épületek távolsága tűztávolság Épület tűzállósági fokozata Épületet használók (pl. cselekvőképességükben korlátozottak) Meglévő épület adottságai Hőszigetelések éghetősége Építési termékek tűzvédelmi osztályai MSZ EN A magasépítészeti hőszigetelések CE kötelezettek ezért besoroltak MSZ EN szerint A1 A2 B C D E F Csak a nem éghető anyag nem ég!!!! 1

33 333. (2) Az átszellőztetett légréses homlokzatburkolatok esetében alkalmazott hőszigetelés csak A1 tűzvédelmi osztályú lehet. Átszellőztetett légrés esetén az épületszerkezeteket úgy kell kialakítani, hogy a légrésben a homlokzati tűzterjedési határérték követelményen belül ne következhessen be tűzterjedés. (5) Azon épületnél, amelyre vonatkozóan tűzterjedési határértékkövetelmény van, ott a B E tűzvédelmi osztályú hőszigetelő maggal rendelkező, vagy a légréses homlokzati burkolati-, bevonati- és egyéb hőszigetelő rendszerek kivitelezésének megkezdését a kivitelezést végzőnek a kivitelezési munka megkezdése előtt legalább 5 nappal az illetékes tűzvédelmi hatóság és a tanúsító szervezet részére be kell jelenteni, melyben fel kell tüntetni az alkalmazott rendszer megfelelőségi igazolásának számát. A tanúsító szervezet a kivitelezési munkák és az alkalmazott hőszigetelő rendszer megfelelőségét az állami támogatású pályázatok esetében ellenőrzi, egyéb esetben ellenőrizheti. Az ellenőrzésről készült minősítő iratot a tűzoltóság részére 8 napon belül megküldi. (6) A bejelentés elmulasztása vagy a tanúsító szervezet által tűzvédelmi szempontból nem megfelelőnek minősített burkolati, bevonati és egyéb hőszigetelő rendszer alkalmazása a vonatkozó jogszabályok szerinti hatósági intézkedést vonja maga után, melyet az illetékes tűzvédelmi hatóság rendel el. (7) Nem megfelelő, vagy nem megfelelően kialakított homlokzati burkolati, bevonati és egyéb hőszigetelő rendszerek alkalmazása tűzvédelmi szempontból az épület nem megfelelőségét vonja maga után. Rendszer Hőszigetelés anyaga Hőszigetelés vastagsága Hőszigetelésen lévő vakolat anyaga és annak vastagsága Ragasztótapasz, üvegháló Dűbel Gyártó beépítési útmutatója Hordozó felület anyaga (beton, tégla, IGEN Éghető anyag, fa, osb lap, korábbi EPS homlokzati szigetelés NEM) Ha csökkenteni szeretnénk a kockázatot Állapotfelmérés, diagnosztika Felújítással ne rontsunk az épület tűzvédelmi adottságain! Vonjunk be tűzvédelmi szakértőt már a tervezés elején, tartsuk be az előírásokat! Minősítések! Alkalmazzunk nem éghető anyagokat! Rugalmas, kötöttségektől mentes tervezés új épületeknél valamint meglévő épületek átalakítása esetén Biztonság a tervezők szakértők számára Kivitelezési minőség kockázata jelentősen kisebb Lestyán Mária 30/ maria.lestyan@rockwool.com 2

34 MEDITERRÁN CSOPORT 2011 A TETŐSZERKEZET ELEMEI Cserépmanufaktúra automata gyár CSAPADÉKBIZTOSSÁG ENERGIA-TANÚSÍTVÁNY, ENERGETIKAI KÖVETELMÉNYEK szükséges mértékű (Dr. Gábor László: Épületszerkezettan III. (1968)) Fokozatai: Vízzáró (esőbiztos) Régi épület 7/2006 (V.24) TNM r. Alacsony energiafelh. Passzívház Fokozottan vízzáró Tető U = 0,7-2,0 W/m 2 K 0-10 cm U < 0,25 W/m 2 K cm U < 0,15 W/m 2 K 30 cm U < 0,1 W/m 2 K d > 40 cm Vízhatlan PÁRALECSAPÓDÁS A SZERKEZETBEN EGYSZERES ÉS KÉTSZERES ÁTSZELLŐZTETÉSŰ TETŐK

35 A SZELLŐZŐ LEVEGŐ ÚTJA AZ ÁTSZELLŐZTETETT LÉGRÉTEG ELŐÍRT KERESZTMETSZETI MÉRETE DIN mm 50 mm Szarufahossz Ajánlott legkisebb szellőző légrés (ellenlécvastagság), ha a tető hajlásszöge 20 o -ig 20 o -25 o 25 o -30 o 30 o fölött 10 m-ig 5,0 cm 4,0 cm (5,0 cm) 3,0 cm (5,0 cm) 3,0 cm (5,0 cm) m között 6,5 cm 5,0 cm 4,0 cm (5,0 cm) 3,0 cm (5,0 cm) m között 10,0 cm 6,5 cm 5,0 cm 4,0 cm (5,0 cm) TÍPUSHIBÁK: FÓLIA BEVEZETÉS AZ ERESZCSATORNÁBA KÉPZÉSI KÖZPONT - KUNSZENTMIKLÓS ÖKOLÓGIAI ÉRTÉKELÉS TETŐRENDSZERBEN GONDOLKODUNK AZ ELŐÁLLÍTÁS PRIMER ENERGIAIGÉNYE ÚJRAHASZNOSÍTHATÓSÁG ÉLETTARTAM

36 ÉMSZ 2011 Ha a Hó az Úr! Hófogás OTÉK 60. (2) A közötti tetőt hófogósorral kell ellátni, ha az eresz élvonala közlekedésre szolgáló területtel határos vagy ilyen fölé nyúlik és magassága 6,0 m- nél nagyobb. A 10 m-nél hosszabb esésvonalú tetőt egymás felett több hófogósorral kell megvalósítani. Hófogósor (pontszerű hófogókból) Hófogósor (pontszerű hófogókból) A hó vágókból általában soros hó fogási zónát szoktak kialakítani. Hófogósor (hófogórács) Hófogórács A hófogó rács a tetőn az eresz vonalában helyezkedik egyenes vonalban

37 OTÉK 60. (2) A 10 m-nél hosszabb esésvonalú tetőt egymás felett több hófogósorral kell megvalósítani. Cembrit Kft. álláspontja szerint a tetőfelületen 5 m-enként hó fogási zónát kell kialakítani. Hófogó helyes elhelyezés kb. 5 m Hófogási zóna kialakítása Hófogási zóna kialakítása Hófogó zóna kialakítható teljes tetőfelületen, pontszerű hófogókból. Hófogási zóna kialakítása Hófogó zóna kialakítható teljes tetőfelületen, pontszerű hófogókból. Az eresz vonalában vonal menti hófogással kombinálva.

38 Tetőrendszer Szombathely Szombathely Nyíregyháza Balatonboglár Nyíregyháza Balatonboglár Kéthéjú Egyhéjú Szolnok Szolnok Miskolc Miskolc Veszprém Veszprém Gödöllő Gödöllő adra Tető egy évszáza Szakszerű tetőfedés kerámia cseréppel Tető egy évszáza adra Hőszigeteléssel Kétszeresen átszellőztetett Hőszigetelés nélkül Egyszeresen átszellőztetett TONDACH - Nemes András Tető meghatározó adatai Tetőfedési csomópont - alátéthéjazat Szombathely Szombathely Nyíregyháza Nyíregyháza Balatonboglár Balatonboglár Szolnok Miskolc Veszprém Gödöllő Tető egy évszáza adra Főtető: kontytető Melléktető: két db nyeregtető Tetőfelépítmény: é félnyeregtető típusú álló tetőablak Tetősíkok hajlásszöge: egyenlő hajlásszögű tetősíkok Csomópontok Szolnok Miskolc Veszprém Gödöllő Tető egy évszáza adra Másodlagos vízelvezető réteg, mely folytonos legyen. Védjen a bejutó porhó ellen Védjen a bejutó csapadék ellen Védjen a pára lecsapódásból keletkezhető kár ellen Biztosítsa a belső pára kijutását Megoldás: fólia csatorna Csőátvezetés lezárása vagy szakszerű kivágással való felhajtás Tetőfedési csomópont - eresz Tetőfedési csomópont - vápa Szombathely Nyíregyháza Balatonboglár Szolnok Miskolc Veszprém Gödöllő Tető egy évszáza adra Az eresz lezárása szerint Szarufa felső síkja Szarufa alsó síkja Vízszintesen A csapadékvíz elvezetése szempontjából Függőeresz csatorna Fekvőeresz csatorna Rejtett csatorna Párkányon üllő Az eresz vonalnak a homlokzat síkjához való elhelyezkedése szempontjából Az ereszvonal kiugrik Az ereszvonal az épület síkjában marad Párkánnyal megoldott Beszellőzés Hófogás Szombathely Nyíregyháza Balatonboglár Szolnok Miskolc Veszprém Gödöllő Tető egy évszáza adra A vápában a vízküszöb értéke a 10 cm. A csapadékvíz biztonságos levezetése. Mindig deszkázott, mert a tető legjobban igénybe vett része. A vápában a tetőfedőanyag mindig rögzített és az dróttal történik, Ø 1,6 mm felületkezelt lágyhuzal. A téli időszakokban a vápában meglévő hó olvadása során a tetőfedés alá bekerülő olvadék vizet belső vápacsatornában vezesse el. A fémvápa betét a csapadékot a tengelytől mért cm-en vezeti le biztonságosan. A fémvápa betétre a tetőfedőanyag min. 10 cm-re takarjon rá. Egyrétegű fedések esetén a vápában a tetőfedőanyag vápatengelyben történő összevágása tilos! A visszaázás elleni védelem

39 Tetőfedési csomópont függőleges csatlakozások Tetőfedési csomópont - él Szombathely Szombathely Nyíregyháza Nyíregyháza Balatonboglár Szolnok Miskolc Veszprém Gödöllő Tető egy évszáza adra A szél szívó hatása elleni védelem készüljön a tervező által megadott peremterület szélességében A széleken is teljesüljön a tetőfelületen megvalósított rétegrend A cserép és a faszerkezet között min.1 cm légrés legyen Az egyrétegű fedés esetén a bal oldali csatlakozásnál a kerámia cserép vízhoronyát el kell távolítani. A cserép a fémszegélyre 9 cm-t takarjon rá. A szegély elem és a kerámia cserép között 1,00 cm távolság maradjon a lehetséges eltömődés kitisztulása érdekében 6 cm-nél keskenyebb kerámia cserép ne kerüljön elhelyezésre Lehetőség szerint a szélekről a csapadékvíz a tetőfelület felé legyen bevezetve A visszaázás elleni védelem Balatonboglár Szolnok Miskolc Veszprém Gödöllő Tető egy évszáza adra A szél ellen rögzíteni kell minden cserepet. A kétrétegű fedések esetén az élnél is mindig teljesüljön a két réteg. Nedvesen vagy szárazon kúpcseréppel zárom le. A kúp rögzítése kúpkapocs és felület kezelt csavarral történik az élléchez. A kezdése kezdőkúp használandó, harangszeg rögzítéssel. Tetőfedési csomópont - élgerinc Tetőfedési csomópontok - gerinc Szombathely Szombathely Nyíregyháza Balatonboglár Szolnok Miskolc Veszprém Gödöllő Tető egy évszáza adra A szél ellen rögzíteni kell minden cserepet. A kétrétegű fedések esetén az élnél is mindig teljesüljön a két réteg. A kúp rögzítése kúpkapocs és felület kezelt csavarral történik az élléchez. Az alsó csatlakozása a gerinchez mindig vízzáróan kell megoldani. Nyíregyháza Balatonboglár Szolnok Miskolc Veszprém Gödöllő Tető egy évszáza adra A tetősíkon lévő tetőfedőanyag és a kúpcserép közzé elválasztó réteg kerüljön - Gerincnél a tetőfedőanyaghoz tartozó utolsó távolságot a gerincképzés ( nedves, vagy száraz) befolyásolja, de minden esetben a gerinccserépnek rá kell takarnia az utolsó sorra A gerinc cserepek fektetése mindig az uralkodó széliránynak ellentétesen kerüljön elhelyezésre. Kúpcserép rögzítése a gerincléchez történjen kúpkapcson keresztül min. 2 db felületkezelt csavarral történjen. Az gerincnél az utolsó sornál a tetőfedő anyagnak mindig rögzítve kell készüljön a szél szívó hatása ellen. Tetőfedési csomópont - tetőcsúcs Tetőfedési csomópont - kiegészítők Szombathely Nyíregyháza Balatonboglár Szolnok Miskolc Veszprém Gödöllő Tető egy évszáza adra A kúpcserepek szintben legyenek összevágva. Két él ( élgerinc) és gerinc csatlakozásánál elosztókúp helyezhető el. Ha elosztókúp elhelyezésére nincs mód, akkor fémlemezzel kell megoldani Szombathely Nyíregyháza Balatonboglár Szolnok Miskolc Veszprém Gödöllő Tető egy évszáza adra Hófogás Cserépből Fémből Hófogó rendszerek Tető biztonságtechnikai eszközei Tető járda Létra tartókampó Nap kollektorok

40 ÚJ SZÍNEK BARNA P.10 KISELEMES FEDÉST A HOMLOKZATRA IS MÁRVÁNYSZÜRKE P.10 HOMOKSZÍN P.10 ROZSDABARNA P.10 Classic elem, Zsindely, Rombusz és Homlokzatburkoló rombusz 20x20 Példák: Mászócsarnok Imst/Ausztria Magánházak Berlin/Németország Újdonságként szerepel az árlistában és a prospektusokban is! MOGYORÓBARNA PICCOLI ELEMENTI IN FACCIATA ROMBUSZ ELEM PREFA HAJÓPADLÓ Rombusz elem új forma: hegyes csúcs Már 22 hajlásszögtől alkalmazható (az eddigi 25 helyett) Az összes P.10 színben elérhető Deszkázatra fektethető 3D megjelenés Tetőre és homlokzatra alkalmazható 2012-től 1

41 PREFA INDIVIDUAL PREFA PINICAL Épület: Museo casa natale di Enzo Ferrari (Ferrari Múzeum) Beépített termék: PREFA Pinical Beépítés ideje: 2010/2011 Különlegesség: Enzo Ferrari szülőháza mellett múzeumépület létesítése, mely egy motorháztetőt formáz Épület: 10 Hills Place PREFA PINICAL TERVEZÉSI SEGÉDLET TETŐFEDÉSEK Építész: Amanda Levete Architects, London Beépített termék: PREFA Pinical Különlegesség: A European Aluminium Award győztese CAB Award Council for Aluminium in Building TERVEZÉSI SEGÉDLET HOMLOKZATBURKOLATOK A PREFA SZOLGÁLTATÁSAI: Csomópontok kidolgozása Műszaki tanácsadás Mennyiségszámítás Árajánlat készítés Helyszíni tanácsadás Ívesítés, profilozás Oktatás Műszaki ellenőrzés Alkalmazástechnika (CD, vagy nyomtatott változat) 2

42 l i n d a b p r o f i l e p r e s e n t a t i o n 1 l i n d a b p r o f i l e p r e s e n t a t i o n 2 ÉMSZ Regionális Szakmai Napok ősz - Szolnok szeptember Miskolc október 7. - Gödöllő október Veszprém október 21. Hagyományos fémlemez tetőfedés modern anyaggal és technológiával Lindab síklemezfedések Kotormán István, Lindab Kft. Környezettudatosság Energiatakarékosság Tetőfedések, héjazatok Magastető és lapostető Tető hajlásszöge fedés vízzárósága Vízelvezetés (külső/belső) Egyhéjú melegtető és kéthéjú hidegtető Kiszellőztetett légréteg Járható és nem járható tető Járható lapostető: rendeltetésszerű személy- ill. járműforgalom Nem járható magastető: csak szerelés, karbantartás, javítás céljára Tetőfedések fajtái Típus szerint (kiselemes v. pikkely, nagyelemes: táblás, szalagfedés; vízhatlan szigetelőlemezek) Anyag szerint (égetett agyag, beton, pala, azbesztcement, szálcement, műanyag, bitumen, fémlemez ) l i n d a b p r o f i l e p r e s e n t a t i o n 3 l i n d a b p r o f i l e p r e s e n t a t i o n 4 Fémlemezfedések anyagai Lindab SRP Click előkorcolt tetőprofil Horgany (cinkbádog) Horganyzott acél Titáncink Alumínium Réz Ólom Lindab bevonatos horganyzott acéllemez Acélmag: magas szilárdság, alakíthatóság, - Lágy lemez: DX54 kis hőtágulás, nem éghető - Kemény lemez: S250 (DX51) Cinkréteg: Bevonat: korrózióvédelem, alakíthatóság, nem éghető esztétika, korrózióvédelem,alakíthatóság, kopásállóság,uvállóság Lindab fémlemez tetőfedések fajtái Táblás fedések: Cserepeslemez fedések Trapézlemez fedések Szalagfedések: PLX síklemezfedések SRP előkorcolt tetőprofil - Kültéri: 275 g/m2 (20+20ym) - Beltéri: 100 g/m2 (7+7ym) - Speciális hőkezeléses eljárással felhordott, többrétegű rendszer 2011-ben bevezetett új termék Esztétikus, egyszerre hagyományőrző és modern megjelenés Családiházak, középületek PLX helyszínen eys e korcolható oco lágy acéllemez mellett új alternatíva Kemény lemez alapanyag: gépi profilozás, alacsonyabb árfekvés Klikkes, bepattintós korcrögzítés, rejtett csavarozás gyors szerelés l i n d a b p r o f i l e p r e s e n t a t i o n 5 l i n d a b p r o f i l e p r e s e n t a t i o n 6 Lindab SRP Click előkorcolt tetőprofil Műszaki adatok Acél alapanyag: S250GD+Z275; t=0,5mm Bevonatok: PE/matt PE/tC50 (17 szín) Típusok: SRP25/38; SRP25/38Dn Profilmagasság (H): 25 és 38mm Fedőszélesség é (B): 503 and 480mm Gyártási hossz (L): mm Korc-visszavágás: 25mm (balos vagy jobbos sorolású) Önsúly: 4,8 and 5,0 kg/m2 SRP25/38 Lindab SRP Click előkorcolt tetőprofil Tartozékok Csavarok: - LW-C rögzítőcsavar: SRP profil-aljzat - LL2-T önfúró csavar: lemez-lemez - LW-T önfúró csavar: szegélylemez-aljzat Élhajlító szerszám Szegélylemezek: standard d és egyedi élhajlított tt lemezek Bádogos, tetőfedő szerszámok SRP25/38 Dn 1

43 l i n d a b p r o f i l e p r e s e n t a t i o n Lindab SRP Click előkorcolt tetőprofil Alkalmazási feltételek Tetőhajlásszög minimum: - 14 általánosan - 7 korlátozásokkal Aljzat: folytonos deszkázat vagy sűrített tetőlécezés és (c/c 300mm, 22 -tól) Alátéthéjazat: tetőhajlás, aljzat, kiszellőzés és egyéb követelmények függvénye Kiszellőztetés! Hőmozgás: gyártott ovál lyukakon keresztül (acél: 1,2mm/m/100K) Tűzvédelem éghetőségi osztály: A2 tető tűzterjedés: B,Roof(t1) 7 l i n d a b p r o f i l e p r e s e n t a t i o n 8 Lindab SRP Click tetőprofil PLX korcolt fedés összehasonlítása Szempont PLX korcolt fedés SRP előkorcolt profil Alapanyag Lágy acéllemez (fy=180mpa) Kemény acéllemez (fy=250mpa) Termék Tekercs, tábla, előkorcolt Profilozással előkorcolt Helyszíni megmunkálás Kézi vagy gépi korczárás, hagy. bádogos Nagytáblás fedésekkel egyező (vágás: technológia (korcnyitó, borítóvas ) lemezolló/rezgőolló, élhajlítás) Tetőfedés vízzárósága Fokozottan vízzáró Vízzáró Minimális hajlásszög 5 (3 ) 14 (7 ) Korctömítés Hajlásszögtől függően szükséges (TBA, Runotex gél, Abratex falcolaj) Nem szükséges Aljzat Folytonos aljzat (deszkázat, OSB) Folytonos aljzat (deszkázat, OSB); 22 felett sűrített (300mm) lécezés Rögzítés Haffterekkel/fércekkel Gyárilag készített ovál furatokban, (fix és mozgó/csúszó) süllyesztett szélesfejű önfúró csavarral Fémlemez és aljzat között: Fémlemez és aljzat között: Alátéthéjazat hom.bit.lemez; szellőzőszőnyeg szellőzőszőnyeg (tetőhajlásszög fv ben) Szellőző légrés és hőszigetelés között Szellőző légrés és hőszigetelés között (páraáteresztő fólia) (páraáteresztő fólia) Tetőformák Akár összetett tetőidomok; íves tetők; áttörések, felépítmények Egyszerűbb tetőformák esetén, kevés ferde éllel, kevés áttöréssel l i n d a b p r o f i l e p r e s e n t a t i o n 9 l i n d a b p r o f i l e p r e s e n t a t i o n 10 Lindab SRP Click tetőprofil Szerelés, részletkialakítások Lindab SRP Click tetőprofil Szerelés, részletkialakítások l i n d a b p r o f i l e p r e s e n t a t i o n 11 l i n d a b p r o f i l e p r e s e n t a t i o n 12 Kiegészítő rendszerek Új tervezői szolgáltatások 2011 Rainline ereszcsatorna ArchiCAD termékkönyvtár építészeknek Protectline tetőbiztonsági rendszer Tervezői Portál tervezőknek, szakembereknek ( 2
