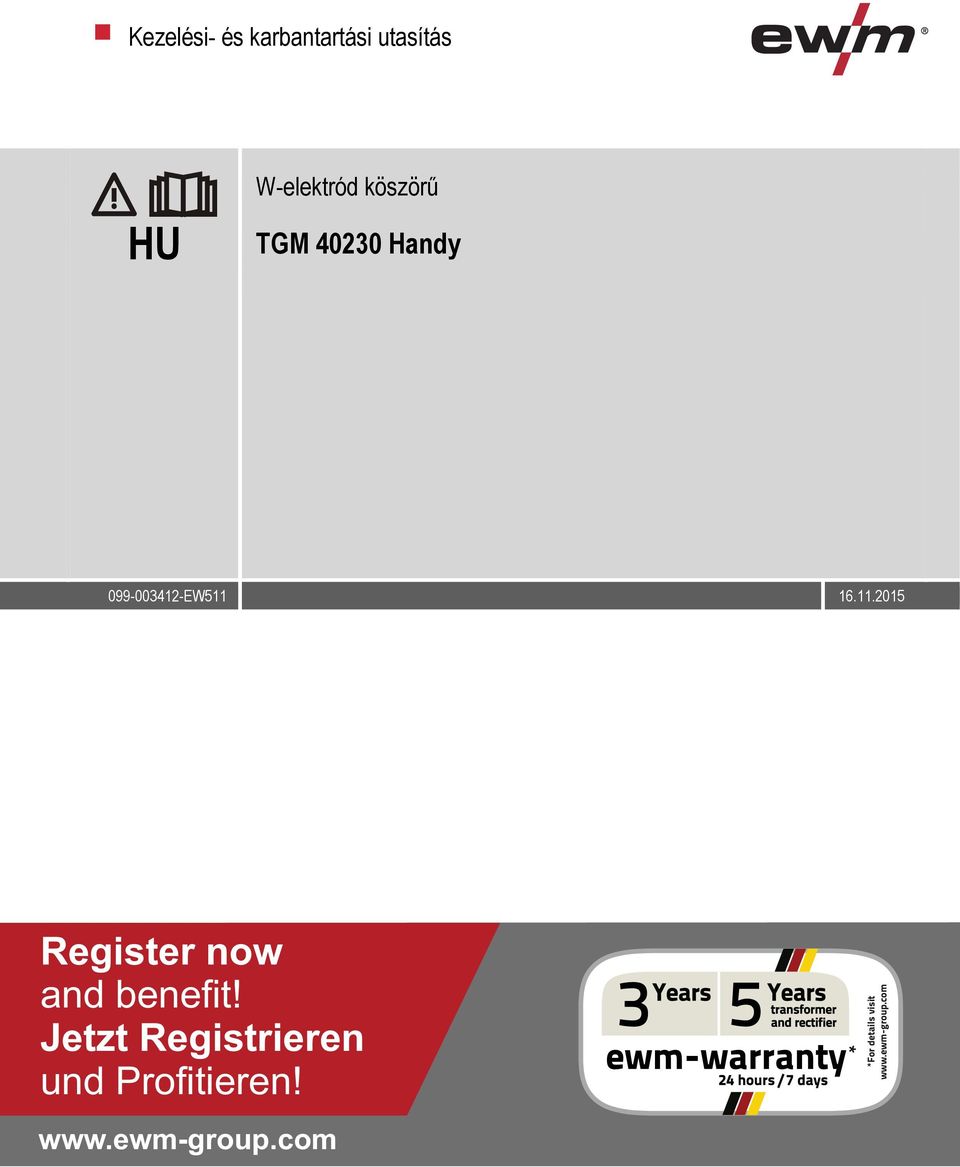

1 Kezelési- és karbantartási utasítás HU W-elektród köszörű TGM Handy

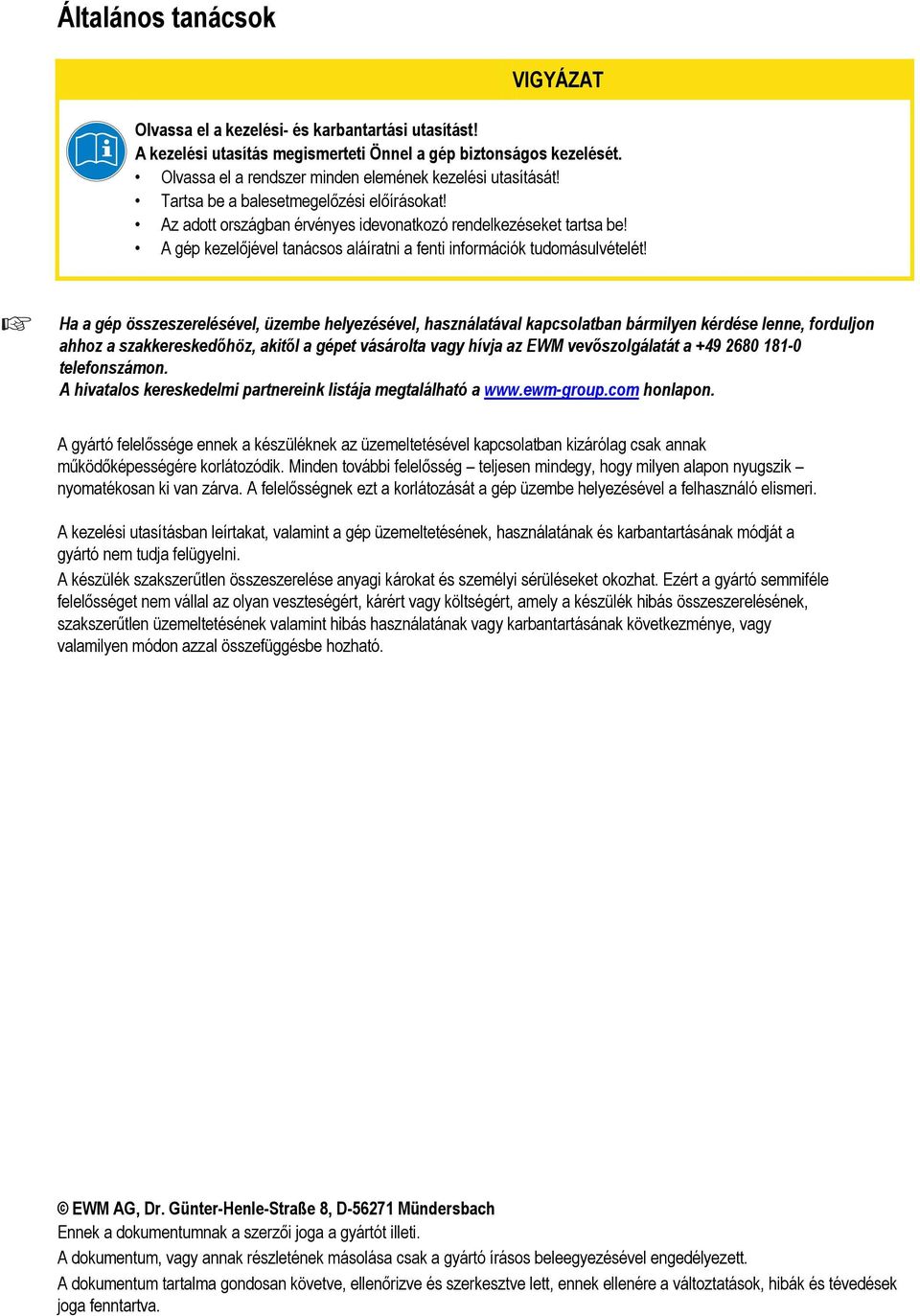

2 Általános tanácsok VIGYÁZAT Olvassa el a kezelési- és karbantartási utasítást! A kezelési utasítás megismerteti Önnel a gép biztonságos kezelését. Olvassa el a rendszer minden elemének kezelési utasítását! Tartsa be a balesetmegelőzési előírásokat! Az adott országban érvényes idevonatkozó rendelkezéseket tartsa be! A gép kezelőjével tanácsos aláíratni a fenti információk tudomásulvételét! Ha a gép összeszerelésével, üzembe helyezésével, használatával kapcsolatban bármilyen kérdése lenne, forduljon ahhoz a szakkereskedőhöz, akitől a gépet vásárolta vagy hívja az EWM vevőszolgálatát a telefonszámon. A hivatalos kereskedelmi partnereink listája megtalálható a honlapon. A gyártó felelőssége ennek a készüléknek az üzemeltetésével kapcsolatban kizárólag csak annak működőképességére korlátozódik. Minden további felelősség teljesen mindegy, hogy milyen alapon nyugszik nyomatékosan ki van zárva. A felelősségnek ezt a korlátozását a gép üzembe helyezésével a felhasználó elismeri. A kezelési utasításban leírtakat, valamint a gép üzemeltetésének, használatának és karbantartásának módját a gyártó nem tudja felügyelni. A készülék szakszerűtlen összeszerelése anyagi károkat és személyi sérüléseket okozhat. Ezért a gyártó semmiféle felelősséget nem vállal az olyan veszteségért, kárért vagy költségért, amely a készülék hibás összeszerelésének, szakszerűtlen üzemeltetésének valamint hibás használatának vagy karbantartásának következménye, vagy valamilyen módon azzal összefüggésbe hozható. EWM AG, Dr. Günter-Henle-Straße 8, D Mündersbach Ennek a dokumentumnak a szerzői joga a gyártót illeti. A dokumentum, vagy annak részletének másolása csak a gyártó írásos beleegyezésével engedélyezett. A dokumentum tartalma gondosan követve, ellenőrizve és szerkesztve lett, ennek ellenére a változtatások, hibák és tévedések joga fenntartva.

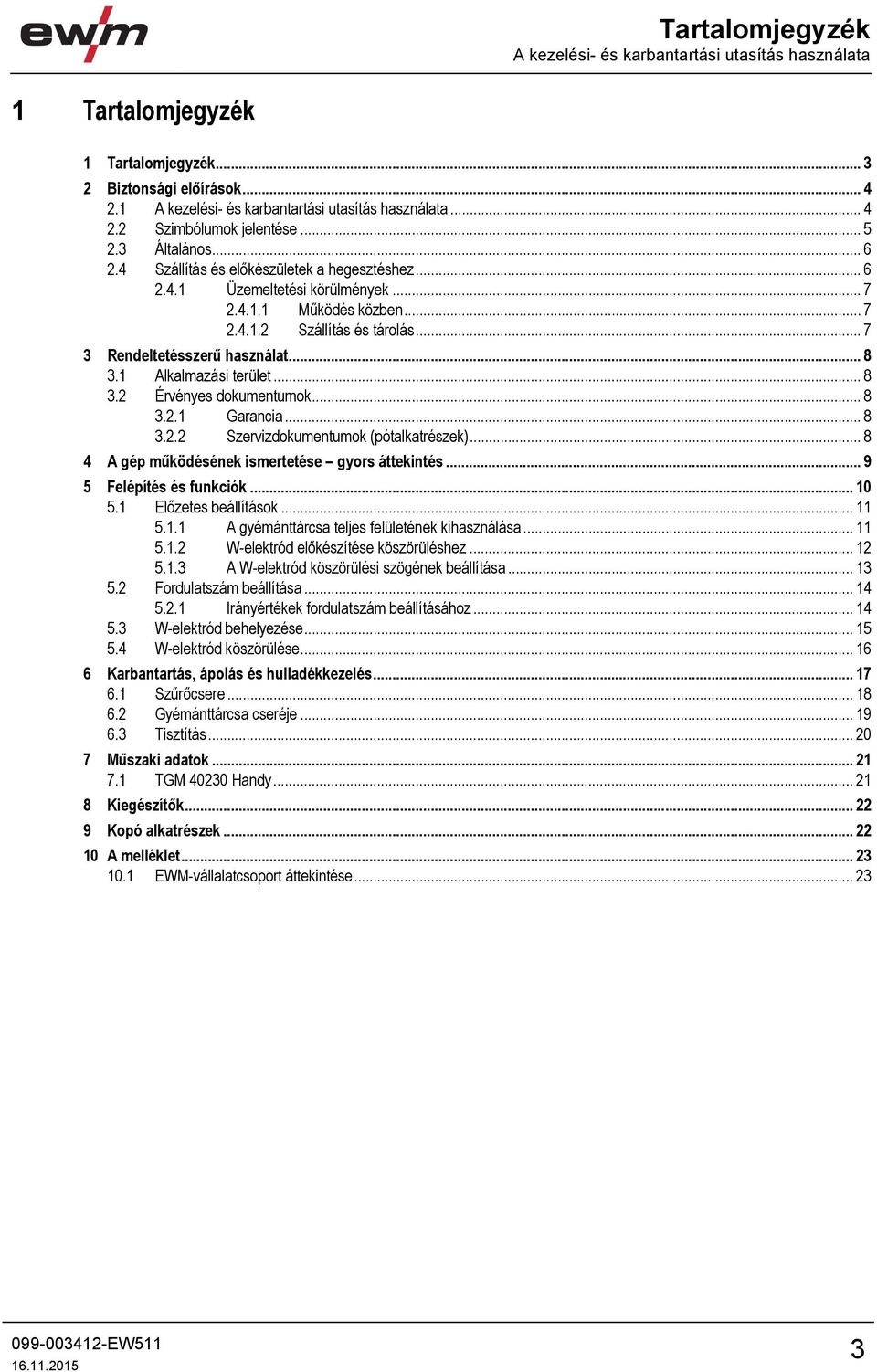

3 Tartalomjegyzék A kezelési- és karbantartási utasítás használata 1 Tartalomjegyzék 1 Tartalomjegyzék Biztonsági előírások A kezelési- és karbantartási utasítás használata Szimbólumok jelentése Általános Szállítás és előkészületek a hegesztéshez Üzemeltetési körülmények Működés közben Szállítás és tárolás Rendeltetésszerű használat Alkalmazási terület Érvényes dokumentumok Garancia Szervizdokumentumok (pótalkatrészek) A gép működésének ismertetése gyors áttekintés Felépítés és funkciók Előzetes beállítások A gyémánttárcsa teljes felületének kihasználása W-elektród előkészítése köszörüléshez A W-elektród köszörülési szögének beállítása Fordulatszám beállítása Irányértékek fordulatszám beállításához W-elektród behelyezése W-elektród köszörülése Karbantartás, ápolás és hulladékkezelés Szűrőcsere Gyémánttárcsa cseréje Tisztítás Műszaki adatok TGM Handy Kiegészítők Kopó alkatrészek A melléklet EWM-vállalatcsoport áttekintése

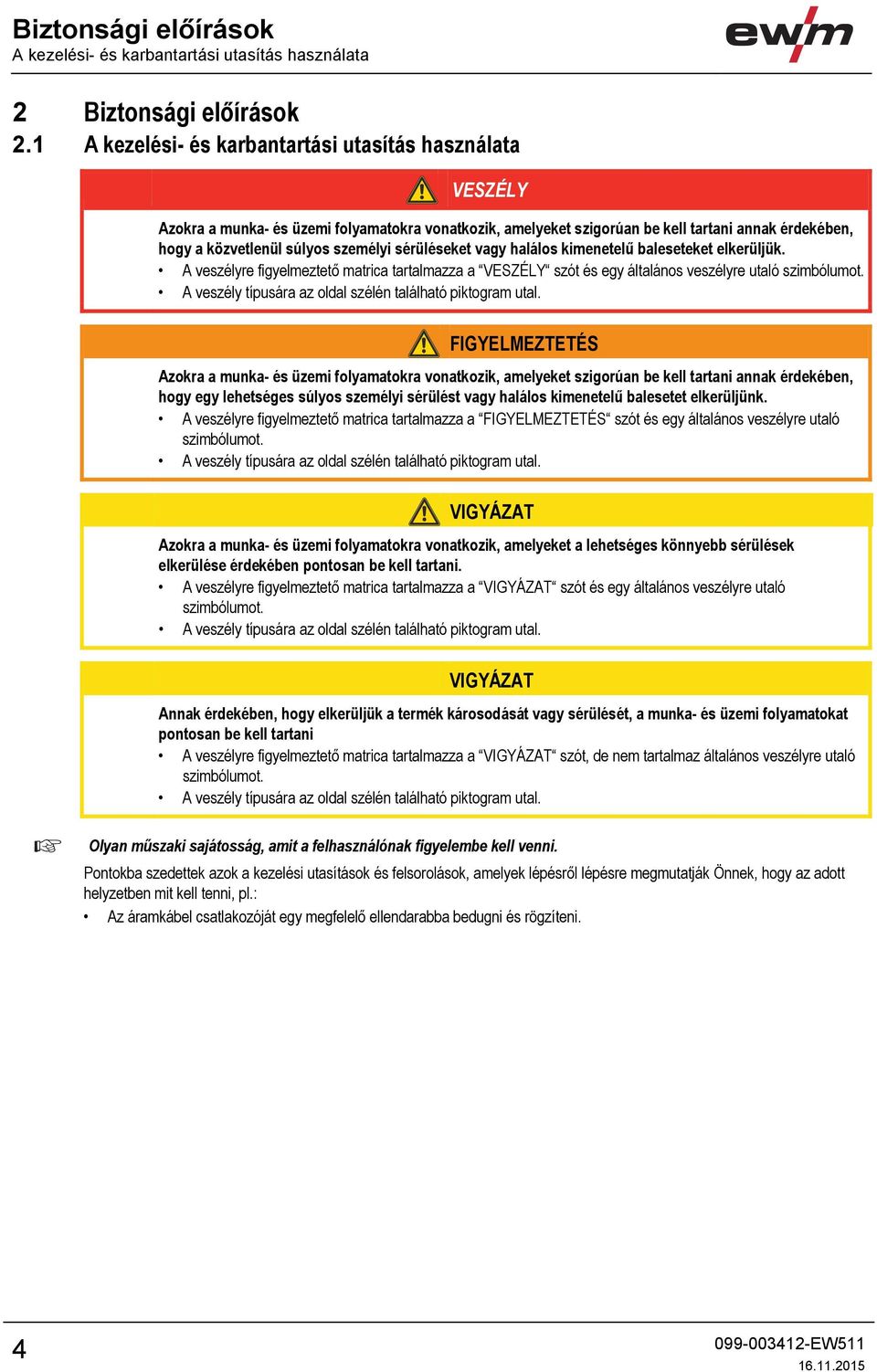

4 Biztonsági előírások A kezelési- és karbantartási utasítás használata 2 Biztonsági előírások 2.1 A kezelési- és karbantartási utasítás használata VESZÉLY Azokra a munka- és üzemi folyamatokra vonatkozik, amelyeket szigorúan be kell tartani annak érdekében, hogy a közvetlenül súlyos személyi sérüléseket vagy halálos kimenetelű baleseteket elkerüljük. A veszélyre figyelmeztető matrica tartalmazza a VESZÉLY szót és egy általános veszélyre utaló szimbólumot. A veszély típusára az oldal szélén található piktogram utal. FIGYELMEZTETÉS Azokra a munka- és üzemi folyamatokra vonatkozik, amelyeket szigorúan be kell tartani annak érdekében, hogy egy lehetséges súlyos személyi sérülést vagy halálos kimenetelű balesetet elkerüljünk. A veszélyre figyelmeztető matrica tartalmazza a FIGYELMEZTETÉS szót és egy általános veszélyre utaló szimbólumot. A veszély típusára az oldal szélén található piktogram utal. VIGYÁZAT Azokra a munka- és üzemi folyamatokra vonatkozik, amelyeket a lehetséges könnyebb sérülések elkerülése érdekében pontosan be kell tartani. A veszélyre figyelmeztető matrica tartalmazza a VIGYÁZAT szót és egy általános veszélyre utaló szimbólumot. A veszély típusára az oldal szélén található piktogram utal. VIGYÁZAT Annak érdekében, hogy elkerüljük a termék károsodását vagy sérülését, a munka- és üzemi folyamatokat pontosan be kell tartani A veszélyre figyelmeztető matrica tartalmazza a VIGYÁZAT szót, de nem tartalmaz általános veszélyre utaló szimbólumot. A veszély típusára az oldal szélén található piktogram utal. Olyan műszaki sajátosság, amit a felhasználónak figyelembe kell venni. Pontokba szedettek azok a kezelési utasítások és felsorolások, amelyek lépésről lépésre megmutatják Önnek, hogy az adott helyzetben mit kell tenni, pl.: Az áramkábel csatlakozóját egy megfelelő ellendarabba bedugni és rögzíteni. 4

5 Biztonsági előírások Szimbólumok jelentése 2.2 Szimbólumok jelentése Szimbólum Jelentés Olyan műszaki sajátosság, amit a felhasználónak figyelembe kell venni. Helyes Helytelen Megnyomni Nem megnyomni Nyomja meg és tartsa lenyomva Forgatni Kapcsolni 0 l Készüléket kikapcsolni 0 l Készüléket bekapcsolni ENTER NAVIGATION EXIT Belépés a menübe Lépkedés a menüpontok között Kilépés a menüből Idő beállítása (például: 4 mp.-et várni / megnyomni) Folyamat megszakítása (további beállítások lehetségesek) Szerszám nem szükséges / ne használjon szerszámot Szerszám szükséges / használjon szerszámot 5

6 Biztonsági előírások Általános 2.3 Általános FIGYELMEZTETÉS Balesetveszély a biztonsági utasítások figyelmen kívül hagyása esetén! A biztonsági utasítások figyelmen kívül hagyása életveszéllyel járhat! Gondosan olvassa el ezen útmutató biztonsági utasításait! A baleset-megelőzési előírásokat és az egyes országokra vonatkozó rendelkezéseket vegye figyelembe! A munkaterületen lévő személyeket utasítsa az előírások betartására! VIGYÁZAT Zajterhelés! A 70 dba-nél nagyobb zaj tartós halláskárosodást okozhat! Munkavégzés közben megfelelő hallásvédő eszközt kell viselni! A munkaterületen tartózkodó más személyeknek is megfelelő hallásvédő eszközt kell viselni! VIGYÁZAT Az üzemeltető kötelességei! A készülék üzemeltetéséhez be kell tartani a mindenkori nemzeti irányelveket és törvényeket! A (89/391/EWG), keretirányelv, valamint az ehhez kapcsolódó külön irányelvek nemzeti átültetését. Különösen a munkavállalók által a munkájuk során használt munkaeszközök biztonsági és egészségvédelmi minimumkövetelményeiről szóló irányelvet (89/655/EWG). Az adott ország helyben érvényes, a munkabiztonságra és baleset-megelőzésre vonatkozó előírásait. Rendszeres időközönként ellenőrizze a felhasználó biztonságtudatos munkavégzését. A készülék rendszeres vizsgálata a BGV A3. szerint. Nem eredeti alkatrészek használatából eredő károk! A nem eredeti gyári alkatrészek használatából eredő károkra nem vonatkozik a gyártóművi garancia! Kizárólag a szállítási programunkban megtalálható eredeti gyári alkatrészeket és kiegészítőket (áramforrás, hegesztőpisztoly, elektródafogó, távszabályzó, alkatrész, kopóalkatrész, stb.) használjon! A kiegészítőket az áramforráshoz csak annak kikapcsolt állapotában szabad csatlakoztatni! 2.4 Szállítás és előkészületek a hegesztéshez VIGYÁZAT Sérülések a nem megfelelő leválasztás következtében! Szállítás közben a nem megfelelően leválasztott készülékek (hálózati csatlakozókábelek, vezérlőkábelek, stb.) sérüléseket okozhatnak (pl. az elektromos hálózatra csatlakoztatott gép kapcsolója átbillenhet és személyi sérülést okozhat)! A készüléket megfelelően le kell választani (csatlakozót kihúzni az aljzatból)! 6

7 Biztonsági előírások Szállítás és előkészületek a hegesztéshez Üzemeltetési körülmények VIGYÁZAT Készülék károsodása a túlzott mértékű elszennyeződés következtében! A készülék károsodását okozhatja, ha a környezeti levegő a szokásosnál lényegesen több port, savakat, korrozív gázokat, ill. anyagokat tartalmaz. Meg kell akadályozni, hogy túl nagy füst, gőz, olajpára vagy köszörülésből származó por legyen a készülék környezetében! Meg kell akadályozni, hogy sótartalmú levegő (tengeri levegő) legyen a készülék környezetében! Nem megengedett környezeti feltételek! A készülék nem megfelelő hűtése teljesítménycsökkenést okoz, és a gép károsodásához vezethet. Biztosítani kell az előírt környezeti feltételeket! A hűtőlevegő be- és kiáramlására szolgáló nyílásokat szabadon kell hagyni! A készülék körül minimum 0,5 m-es szabad távolságot kell tartani! Működés közben Környezeti levegő hőmérséklete: -25 C +40 C* között, relatív páratartalma: max. 50% 40 C-on max. 90% 20 C-on Szállítás és tárolás Zárt térben történő tárolás közben a környezeti levegő hőmérséklete: -30 C +70 C Levegő relatív páratartalma maximum 90% 20 C-on 7

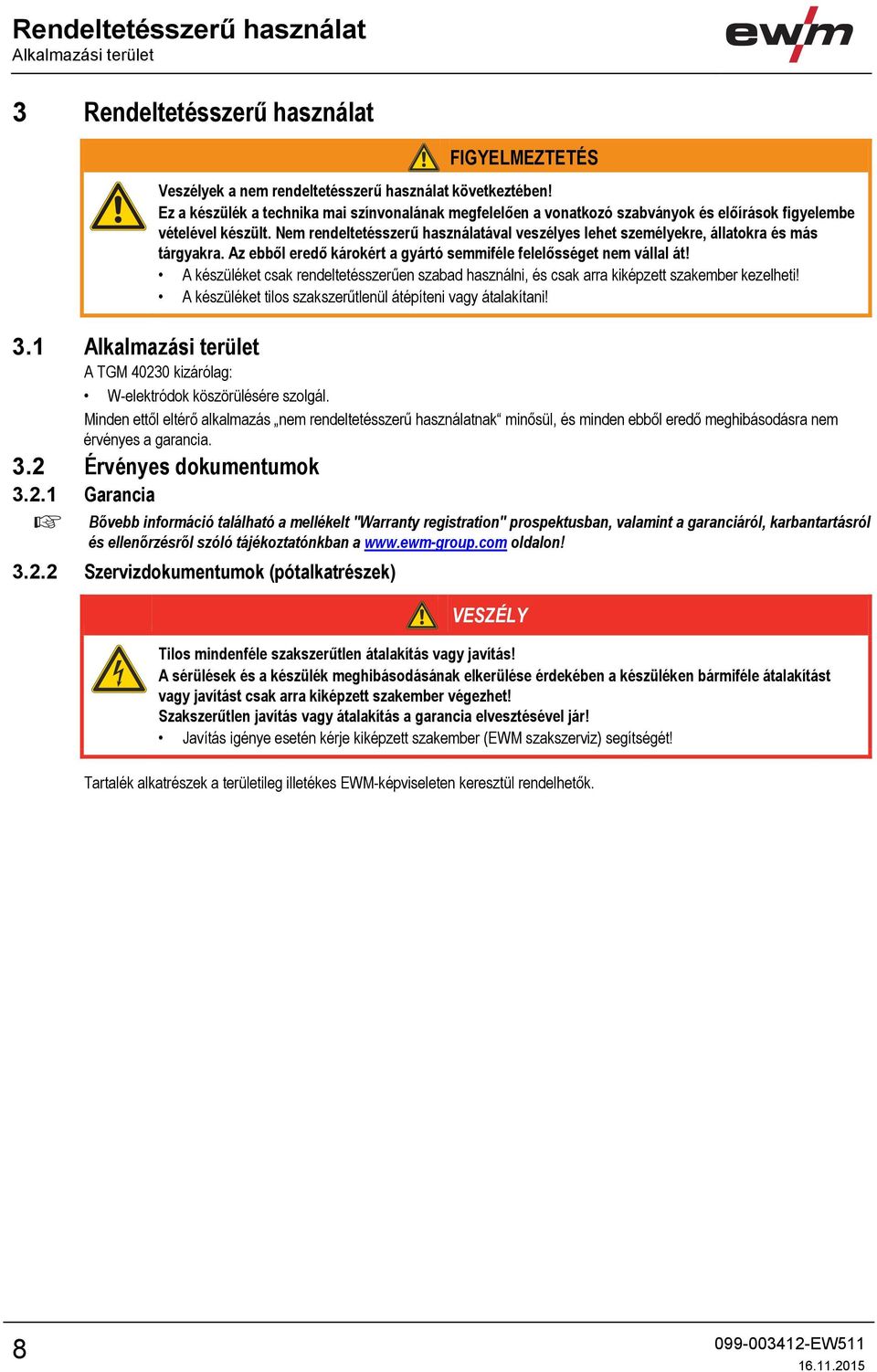

8 Rendeltetésszerű használat Alkalmazási terület 3 Rendeltetésszerű használat FIGYELMEZTETÉS Veszélyek a nem rendeltetésszerű használat következtében! Ez a készülék a technika mai színvonalának megfelelően a vonatkozó szabványok és előírások figyelembe vételével készült. Nem rendeltetésszerű használatával veszélyes lehet személyekre, állatokra és más tárgyakra. Az ebből eredő károkért a gyártó semmiféle felelősséget nem vállal át! A készüléket csak rendeltetésszerűen szabad használni, és csak arra kiképzett szakember kezelheti! A készüléket tilos szakszerűtlenül átépíteni vagy átalakítani! 3.1 Alkalmazási terület A TGM kizárólag: W-elektródok köszörülésére szolgál. Minden ettől eltérő alkalmazás nem rendeltetésszerű használatnak minősül, és minden ebből eredő meghibásodásra nem érvényes a garancia. 3.2 Érvényes dokumentumok Garancia Bővebb információ található a mellékelt "Warranty registration" prospektusban, valamint a garanciáról, karbantartásról és ellenőrzésről szóló tájékoztatónkban a oldalon! Szervizdokumentumok (pótalkatrészek) VESZÉLY Tilos mindenféle szakszerűtlen átalakítás vagy javítás! A sérülések és a készülék meghibásodásának elkerülése érdekében a készüléken bármiféle átalakítást vagy javítást csak arra kiképzett szakember végezhet! Szakszerűtlen javítás vagy átalakítás a garancia elvesztésével jár! Javítás igénye esetén kérje kiképzett szakember (EWM szakszerviz) segítségét! Tartalék alkatrészek a területileg illetékes EWM-képviseleten keresztül rendelhetők. 8

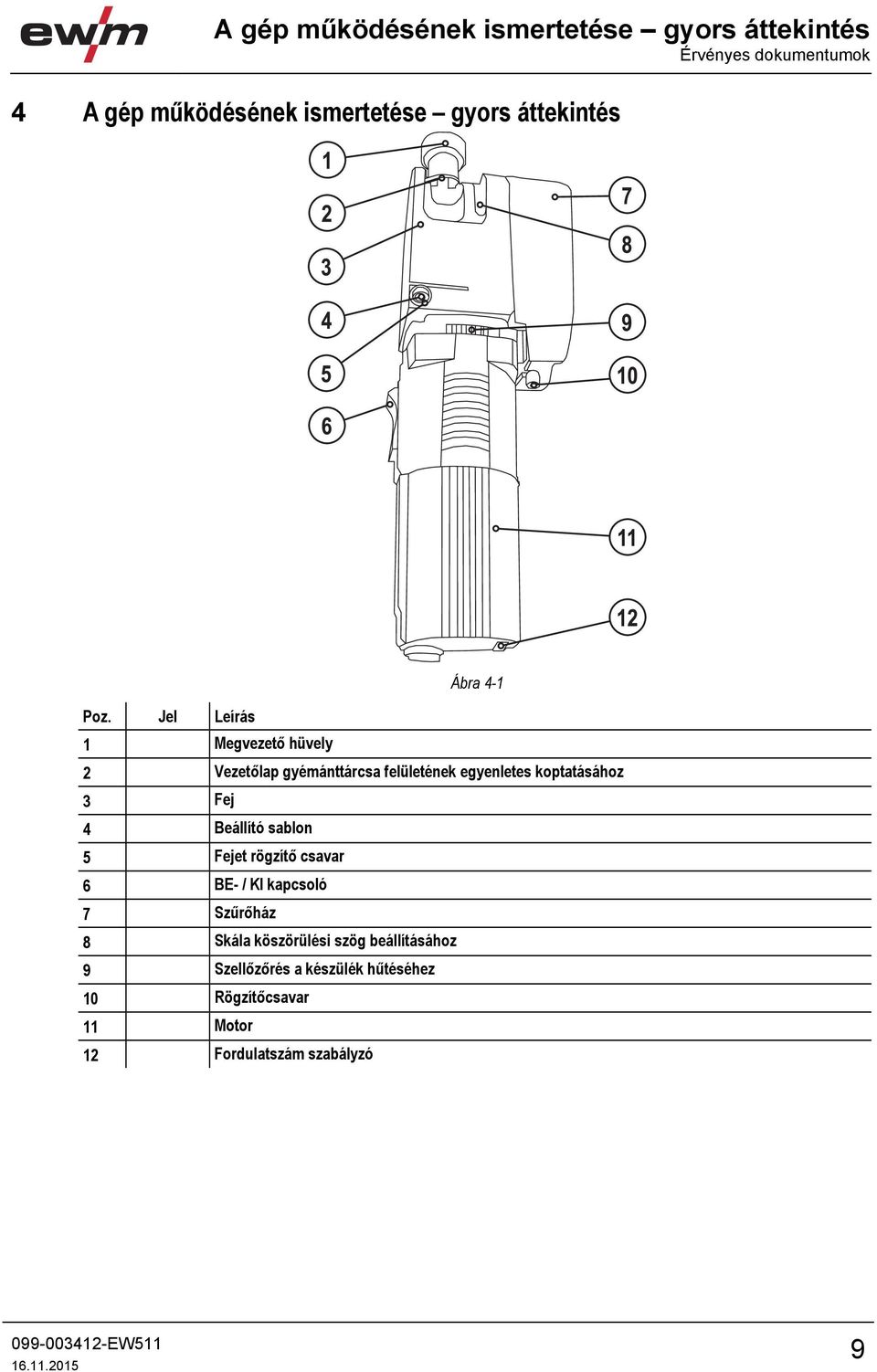

9 A gép működésének ismertetése gyors áttekintés Érvényes dokumentumok 4 A gép működésének ismertetése gyors áttekintés Ábra 4-1 Poz. Jel Leírás 0 1 Megvezető hüvely 2 Vezetőlap gyémánttárcsa felületének egyenletes koptatásához 3 Fej 4 Beállító sablon 5 Fejet rögzítő csavar 6 BE- / KI kapcsoló 7 Szűrőház 8 Skála köszörülési szög beállításához 9 Szellőzőrés a készülék hűtéséhez 10 Rögzítőcsavar 11 Motor 12 Fordulatszám szabályzó 9

10 Felépítés és funkciók Érvényes dokumentumok 5 Felépítés és funkciók FIGYELMEZTETÉS Egészségkárosító W-elektród anyagok! A W-elektródok tartalmazhatnak egészségkárosító anyagokat! A W-elektród gyártójának utasításait be kell tartani! VIGYÁZAT Nyitott adagoló csatorna! Ha a köszörűkorong forog, és az adagoló csatorna nyitva van, akkor forgács és apró szennyeződések léphetnek ki a csatornából, amelyek a szembe vagy a légutakba juthatnak! Az elektródafogót bekapcsolás előtt helyezze el az adagoló csatornában! Kikapcsolás után hagyja kifutni a köszörűkorongot, mielőtt az elektródafogót eltávolítaná az adagoló csatornából. A készülék bekapcsolásakor a W-elektród hozzáér a gyémánttárcsához! Ha a készüléket úgy kapcsolja be, hogy a W-elektród hozzáér a gyémánttárcsához, akkor a W-elektród nem körkörösen lesz megköszörülve és a gyémánttárcsa vagy a készülék megsérülhet, és személyi sérülést is okozhat! A készülék bekapcsolása előtt győződjön meg arról, hogy a W-elektród nem ér hozzá a gyémánttárcsához! A készülék bekapcsolása előtt a W-elektród helyzetét az ellenőrző ablakon keresztül ellenőrizni! Nem megfelelő szorítópatron! Ha nem a köszörülni kívánt W-elektród átmérőjéhez megfelelő szorítópatront használja, akkor az elektród kicsúszhat a patronból, és ez a készülék meghibásodását vagy személyi sérülést okozhat. Csak eredeti szorítópatronokat használjon! Mindig a köszörülni kívánt W-elektród átmérőjéhez megfelelő szorítópatront használjon! VIGYÁZAT Túl nagy nyomóerő! Ha a W-elektródot túl nagy erővel nyomja a gyémánttárcsához, akkor az a W-elektród túlmelegedését és felizzását okozhatja. A felizzott W-elektród nem használható, és a készülék meghibásodását okozhatja! A W-elektródot soha ne nyomja túl nagy erővel a gyémánttárcsához! Köszörülés közben a W-elektródot egyenletesen forgassa! 10

11 Felépítés és funkciók Előzetes beállítások 5.1 Előzetes beállítások A gyémánttárcsa teljes felületének kihasználása Ha a köszörülés már nem elég hatékony, akkor lehetőség van arra, hogy a gyémánttárcsa felületének egy másik (nem kopott) részét használjuk. Poz. Jel Leírás 0 Ábra Vezetőlap gyémánttárcsa felületének egyenletes koptatásához 2 S -jel 3 Gyémánttárcsa 4 Gyémánttárcsa felületének használt része 5 Recézett anya Oldja ki a szorítócsavart. Emelje meg a vezetőelemet. Fordítsa el a vezetőelemet 90 -kal. Tolja el a szögvezetőt, és helyezze el pontosan a vezetőelem alatt. Helyezze be a vezetőelemet a szögvezetőbe. Húzza meg a szorítócsavart. A csiszolószalag minden egyes cseréjekor, vagy ha a csiszolókamrában folyamatosan felkavarodott por látható, a szűrőt ki kell cserélni! 11

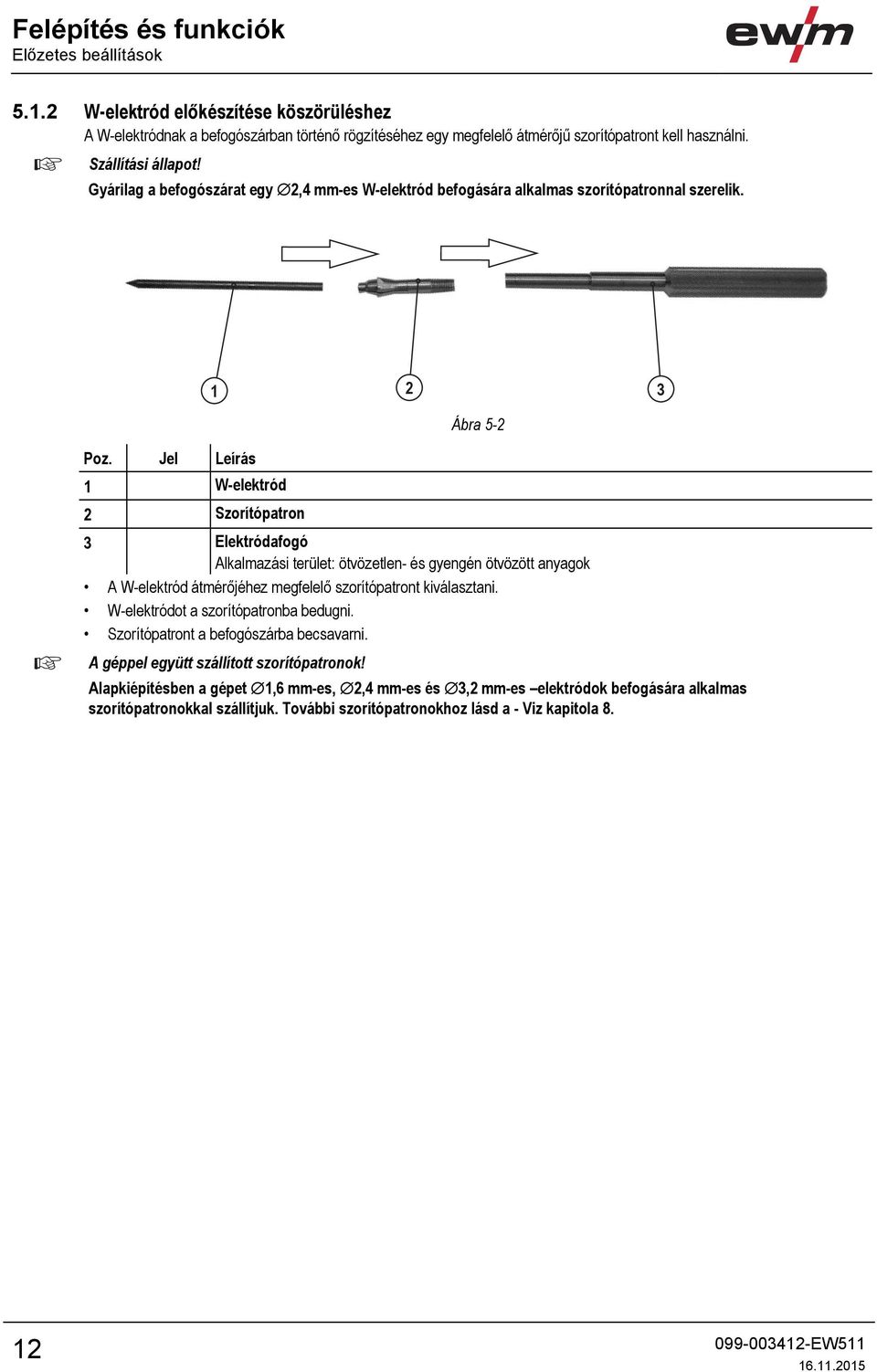

12 Felépítés és funkciók Előzetes beállítások W-elektród előkészítése köszörüléshez A W-elektródnak a befogószárban történő rögzítéséhez egy megfelelő átmérőjű szorítópatront kell használni. Szállítási állapot! Gyárilag a befogószárat egy 2,4 mm-es W-elektród befogására alkalmas szorítópatronnal szerelik Ábra 5-2 Poz. Jel Leírás 0 1 W-elektród 2 Szorítópatron 3 Elektródafogó Alkalmazási terület: ötvözetlen- és gyengén ötvözött anyagok A W-elektród átmérőjéhez megfelelő szorítópatront kiválasztani. W-elektródot a szorítópatronba bedugni. Szorítópatront a befogószárba becsavarni. A géppel együtt szállított szorítópatronok! Alapkiépítésben a gépet 1,6 mm-es, 2,4 mm-es és 3,2 mm-es elektródok befogására alkalmas szorítópatronokkal szállítjuk. További szorítópatronokhoz lásd a - Viz kapitola 8. 12

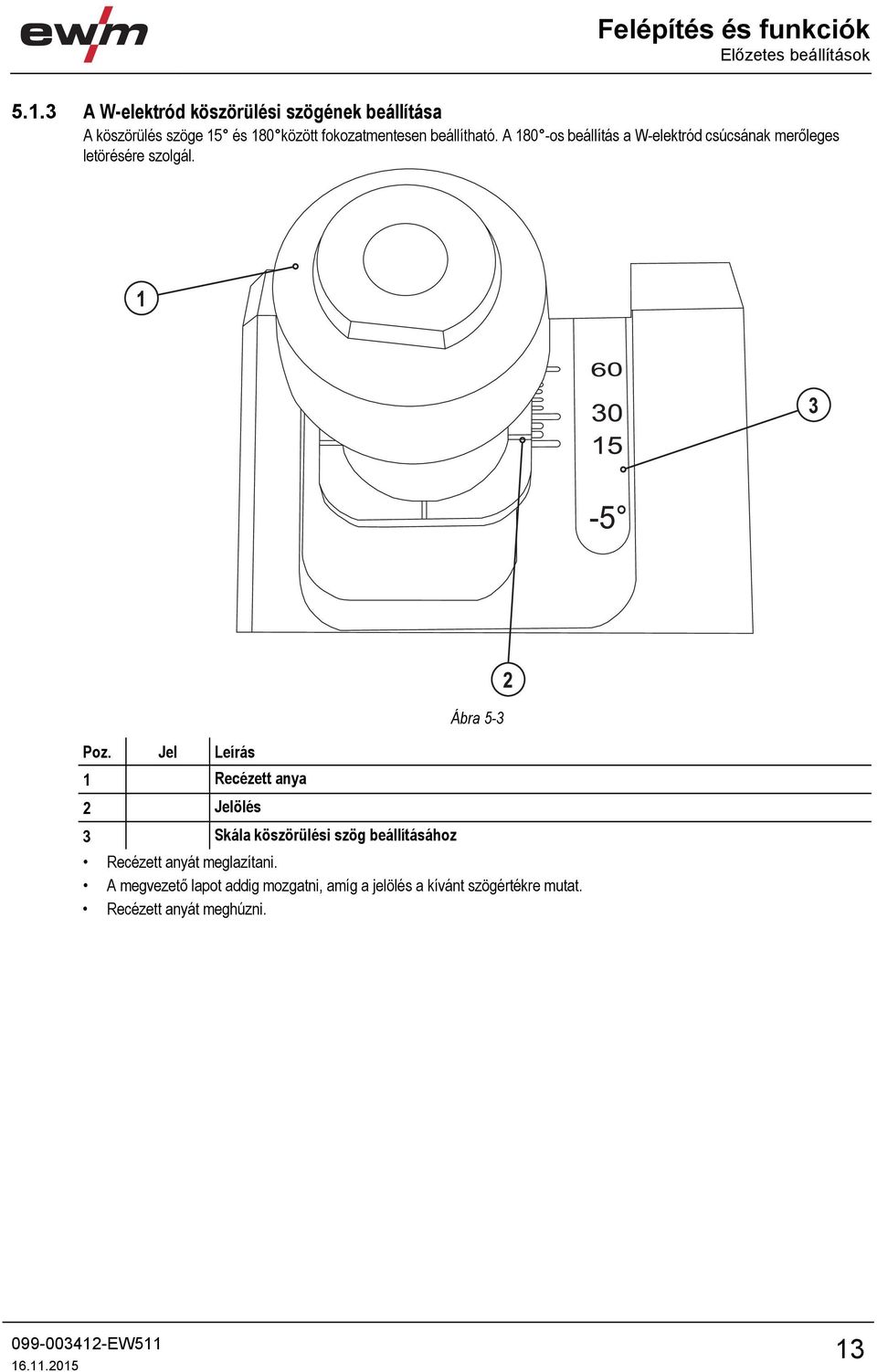

13 Felépítés és funkciók Előzetes beállítások A W-elektród köszörülési szögének beállítása A köszörülés szöge 15 és 180 között fokozatmentesen beállítható. A 180 -os beállítás a W-elektród csúcsának merőleges letörésére szolgál. Poz. Jel Leírás 0 1 Recézett anya 2 Jelölés Ábra Skála köszörülési szög beállításához Recézett anyát meglazítani. A megvezető lapot addig mozgatni, amíg a jelölés a kívánt szögértékre mutat. Recézett anyát meghúzni. 13

14 Felépítés és funkciók Fordulatszám beállítása 5.2 Fordulatszám beállítása Az egyenletes és pontos köszörüléséhez nagyon fontos a W-elektród átmérőjéhez megfelelő fordulatszám beállítása. Poz. Jel Leírás 0 1 Motorház Ábra Hálózati csatlakozókábel - Viz kapitola 7 3 Fordulatszám szabályzó Fordulatszám a mindenkori elektródaátmérőhöz. Állítsa be a megfelelő fordulatszám-szabályzót a megfelelő értékre. - Viz kapitola Irányértékek fordulatszám beállításához W-elektród átmérője 1,0 mm 1,6 mm 2,0 mm 2,4 mm 3,2 mm 4,0 mm Fordulatszám fokozat

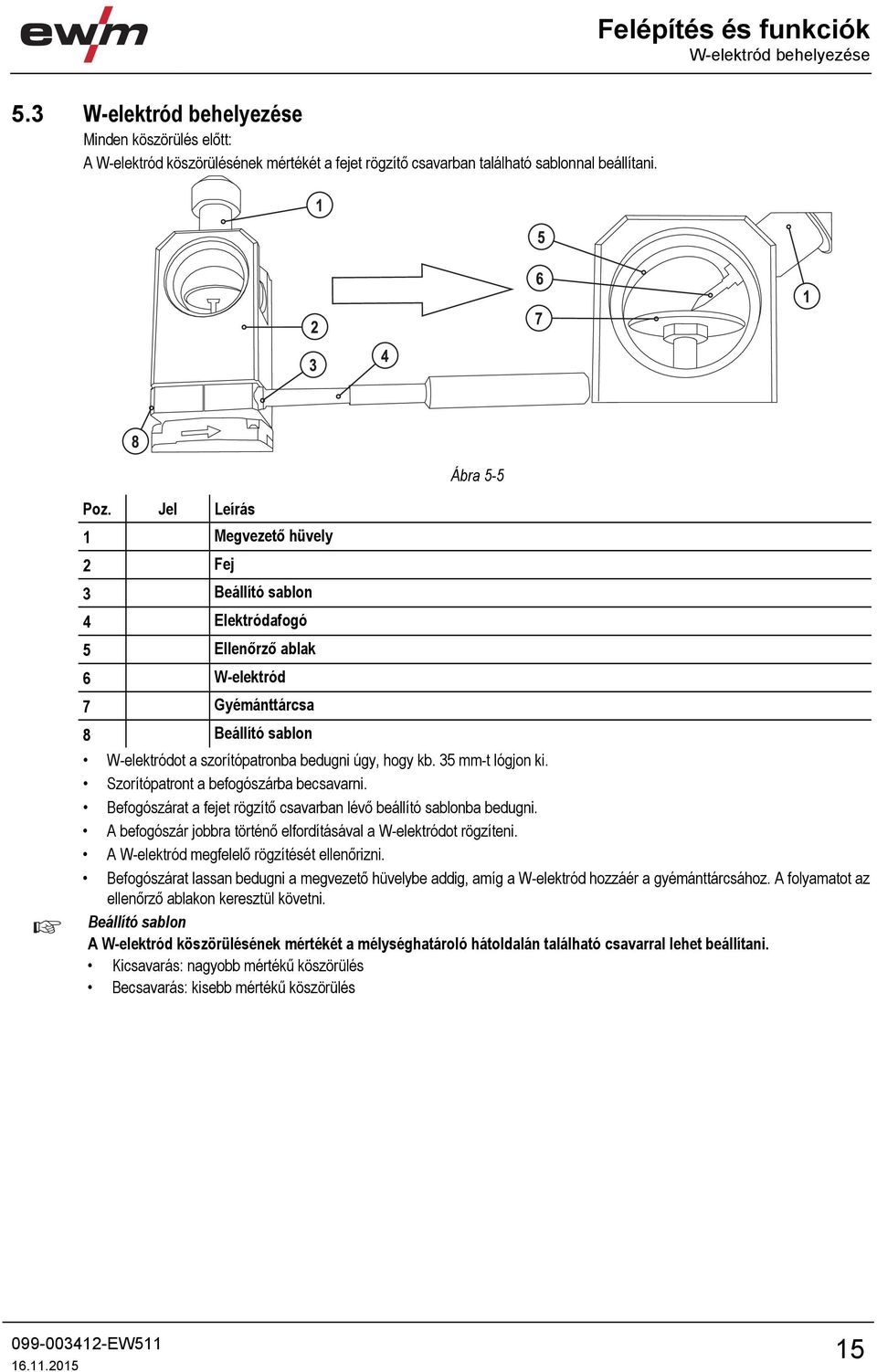

15 Felépítés és funkciók W-elektród behelyezése 5.3 W-elektród behelyezése Minden köszörülés előtt: A W-elektród köszörülésének mértékét a fejet rögzítő csavarban található sablonnal beállítani. Poz. Jel Leírás 0 1 Megvezető hüvely 2 Fej 3 Beállító sablon 4 Elektródafogó 5 Ellenőrző ablak 6 W-elektród 7 Gyémánttárcsa Ábra Beállító sablon W-elektródot a szorítópatronba bedugni úgy, hogy kb. 35 mm-t lógjon ki. Szorítópatront a befogószárba becsavarni. Befogószárat a fejet rögzítő csavarban lévő beállító sablonba bedugni. A befogószár jobbra történő elfordításával a W-elektródot rögzíteni. A W-elektród megfelelő rögzítését ellenőrizni. Befogószárat lassan bedugni a megvezető hüvelybe addig, amíg a W-elektród hozzáér a gyémánttárcsához. A folyamatot az ellenőrző ablakon keresztül követni. Beállító sablon A W-elektród köszörülésének mértékét a mélységhatároló hátoldalán található csavarral lehet beállítani. Kicsavarás: nagyobb mértékű köszörülés Becsavarás: kisebb mértékű köszörülés 15

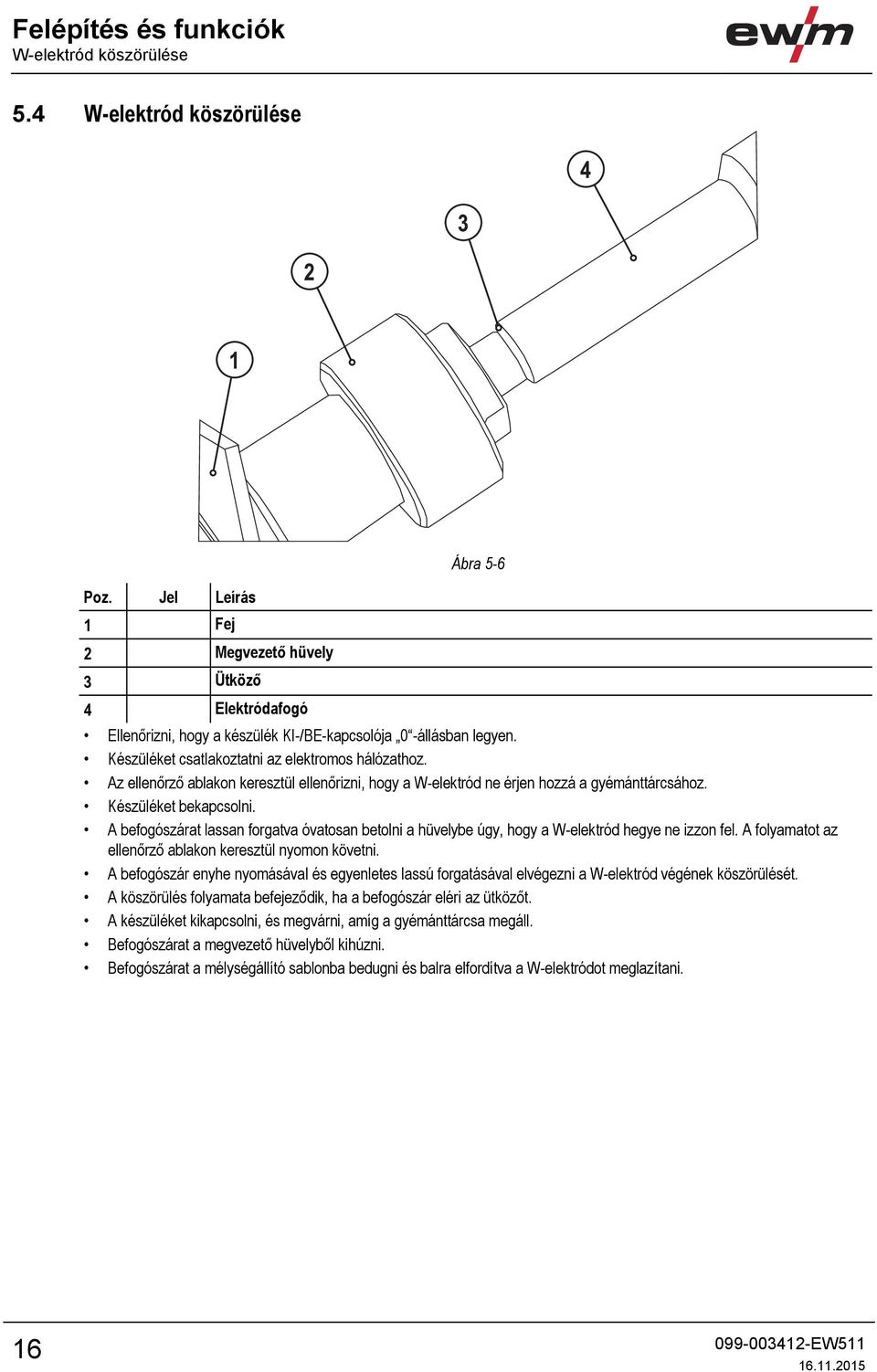

16 Felépítés és funkciók W-elektród köszörülése 5.4 W-elektród köszörülése Poz. Jel Leírás 0 1 Fej 2 Megvezető hüvely 3 Ütköző Ábra Elektródafogó Ellenőrizni, hogy a készülék KI-/BE-kapcsolója 0 -állásban legyen. Készüléket csatlakoztatni az elektromos hálózathoz. Az ellenőrző ablakon keresztül ellenőrizni, hogy a W-elektród ne érjen hozzá a gyémánttárcsához. Készüléket bekapcsolni. A befogószárat lassan forgatva óvatosan betolni a hüvelybe úgy, hogy a W-elektród hegye ne izzon fel. A folyamatot az ellenőrző ablakon keresztül nyomon követni. A befogószár enyhe nyomásával és egyenletes lassú forgatásával elvégezni a W-elektród végének köszörülését. A köszörülés folyamata befejeződik, ha a befogószár eléri az ütközőt. A készüléket kikapcsolni, és megvárni, amíg a gyémánttárcsa megáll. Befogószárat a megvezető hüvelyből kihúzni. Befogószárat a mélységállító sablonba bedugni és balra elfordítva a W-elektródot meglazítani. 16

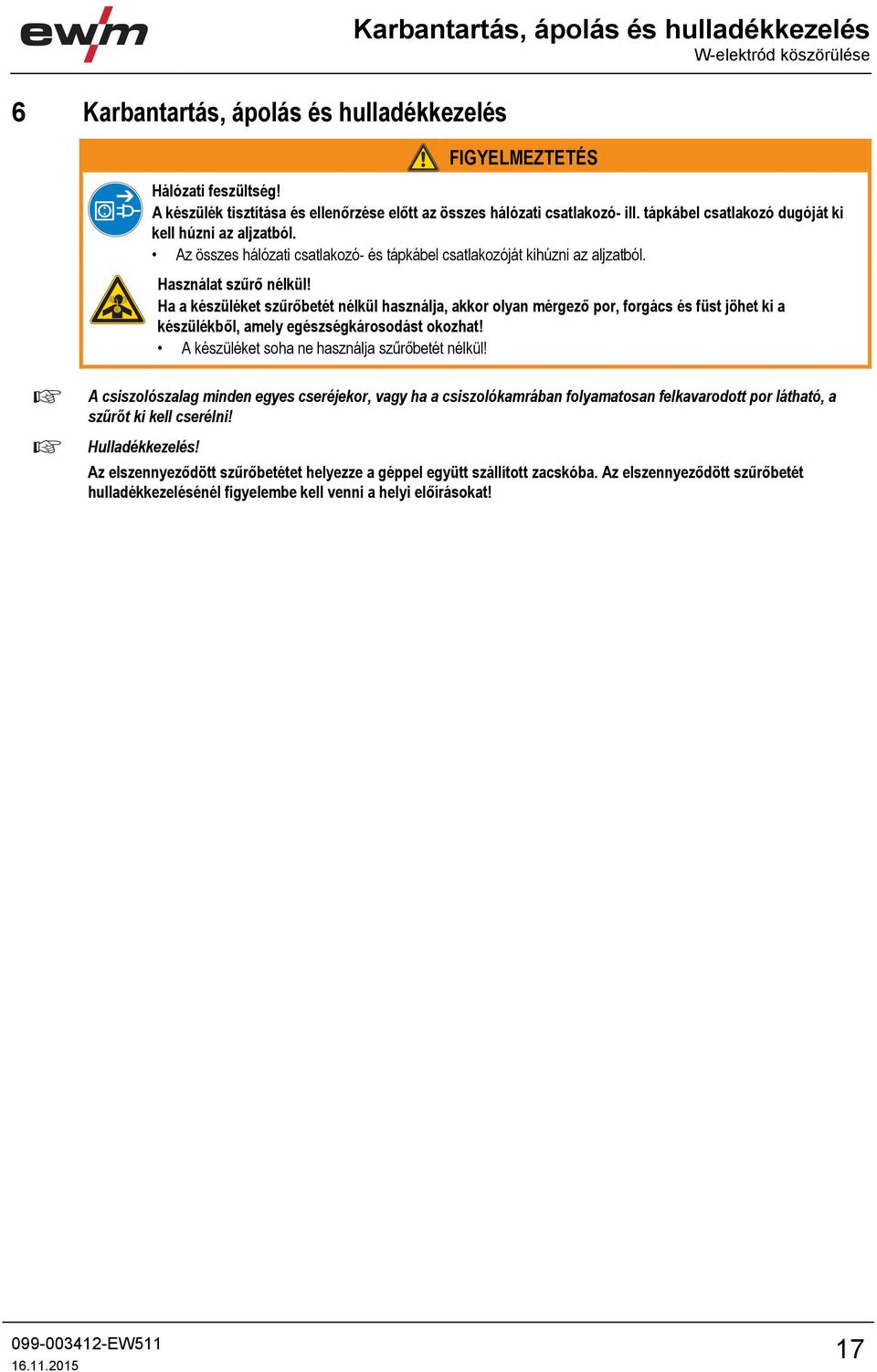

17 6 Karbantartás, ápolás és hulladékkezelés Karbantartás, ápolás és hulladékkezelés W-elektród köszörülése FIGYELMEZTETÉS Hálózati feszültség! A készülék tisztítása és ellenőrzése előtt az összes hálózati csatlakozó- ill. tápkábel csatlakozó dugóját ki kell húzni az aljzatból. Az összes hálózati csatlakozó- és tápkábel csatlakozóját kihúzni az aljzatból. Használat szűrő nélkül! Ha a készüléket szűrőbetét nélkül használja, akkor olyan mérgező por, forgács és füst jöhet ki a készülékből, amely egészségkárosodást okozhat! A készüléket soha ne használja szűrőbetét nélkül! A csiszolószalag minden egyes cseréjekor, vagy ha a csiszolókamrában folyamatosan felkavarodott por látható, a szűrőt ki kell cserélni! Hulladékkezelés! Az elszennyeződött szűrőbetétet helyezze a géppel együtt szállított zacskóba. Az elszennyeződött szűrőbetét hulladékkezelésénél figyelembe kell venni a helyi előírásokat! 17

18 Karbantartás, ápolás és hulladékkezelés Szűrőcsere 6.1 Szűrőcsere Ha az ellenőrző ablakon át túl sok köszörülési por összegyűlése látható, akkor a szűrőelem cseréje szükséges. Poz. Jel Leírás 0 1 Szűrőház 2 Perforált tartólemez 3 Rögzítőcsavar 4 Motorház 5 Hatszögkulcs SW4 6 Szűrőbetét 7 Gumitömítés Ábra 6-1 A szűrőházat rögzítő belsőkulcsnyílású csavart kicsavarni. A perforált lemezt felhajtani és levenni. A szűrőbetétet kivenni és a tárolózacskóba behelyezve szakszerűen ártalmatlanítani. Az új szűrőbetétet a gumitömítéssel előre behelyezni. A perforált lemezt a szűrő házába beakasztani és lehajtani. A belsőkulcsnyílású csavar meghúzásával a perforált lemezt rögzíteni. 18

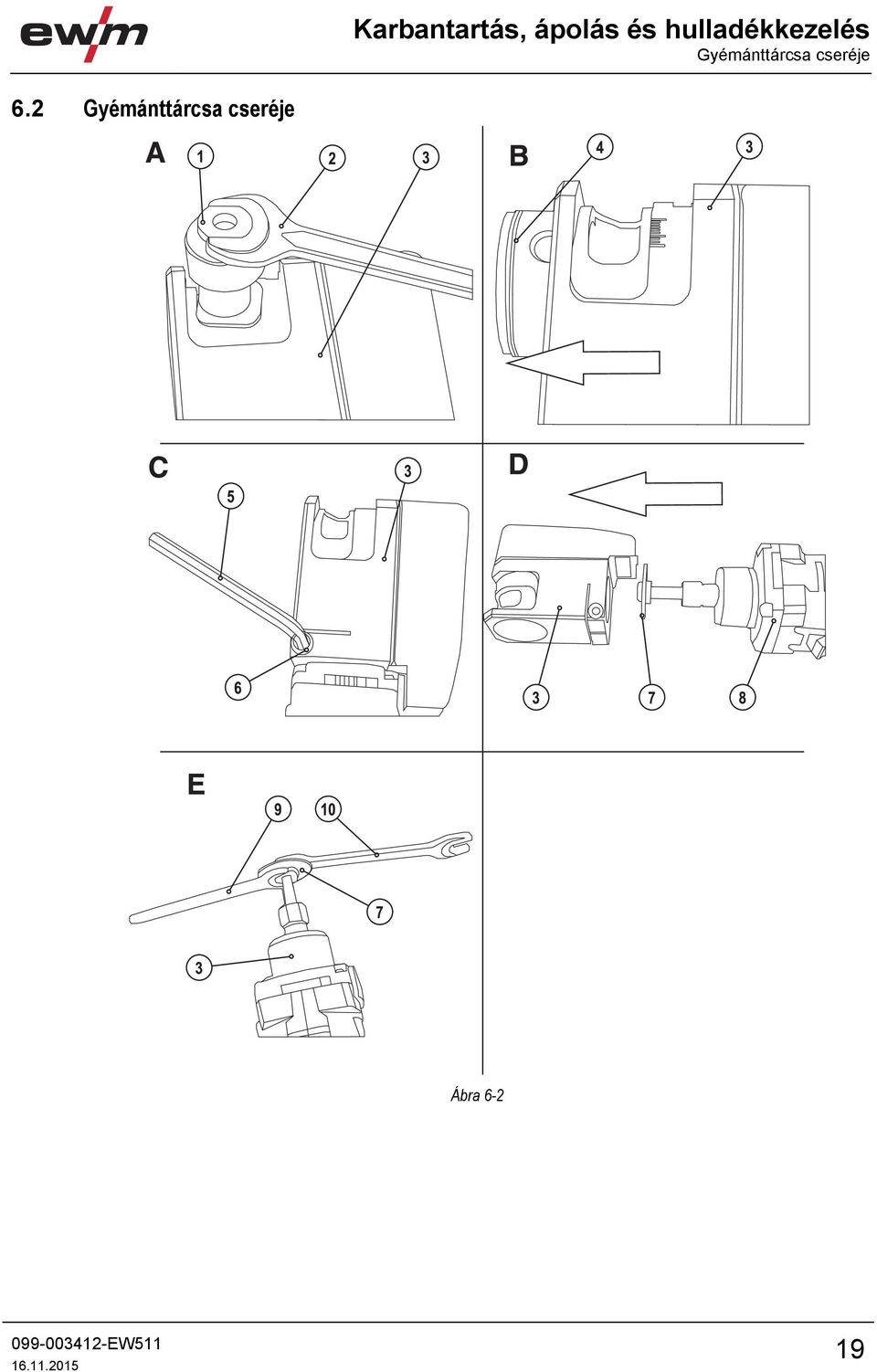

19 Karbantartás, ápolás és hulladékkezelés Gyémánttárcsa cseréje 6.2 Gyémánttárcsa cseréje Ábra

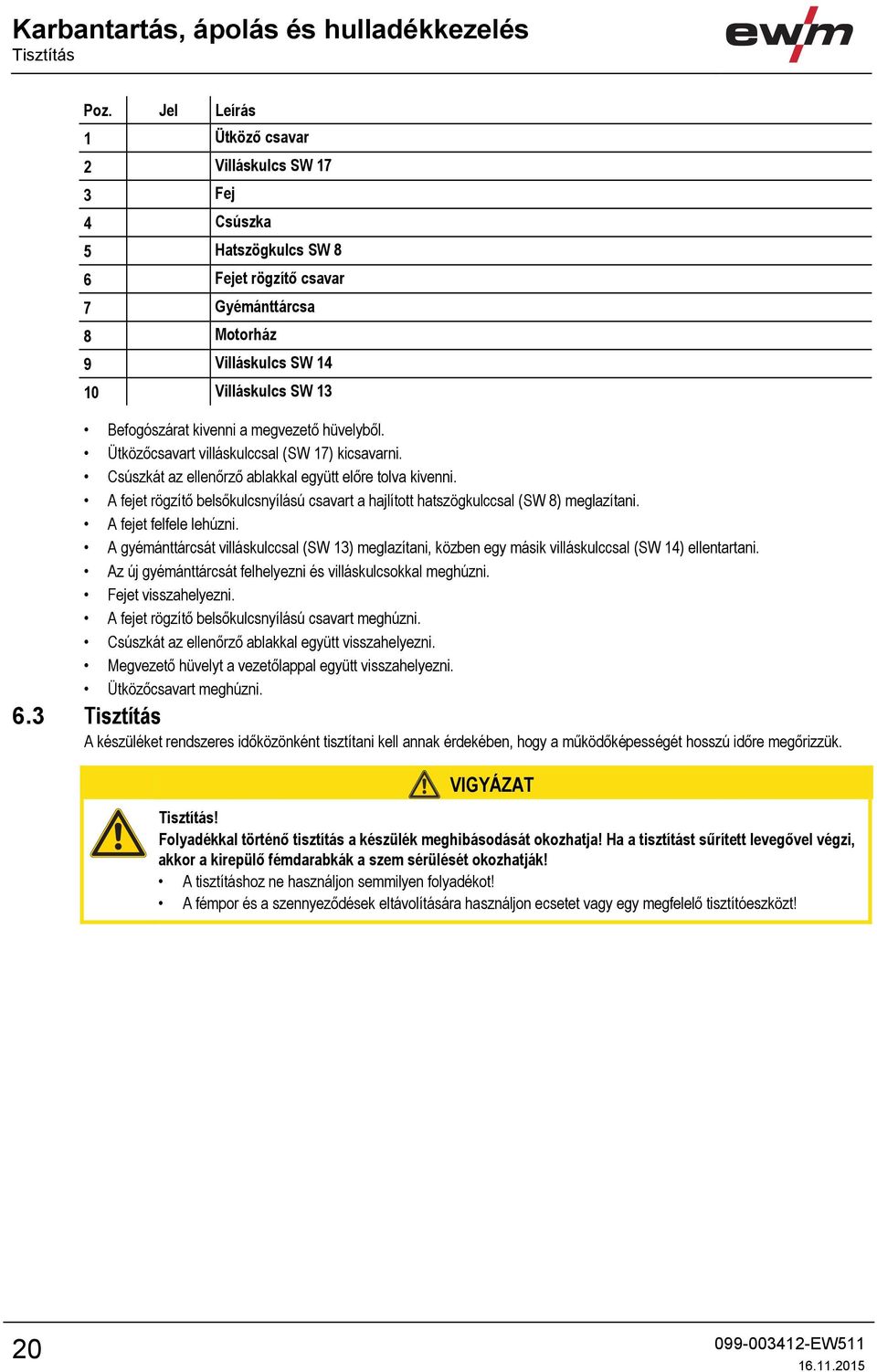

20 Karbantartás, ápolás és hulladékkezelés Tisztítás Poz. Jel Leírás 0 1 Ütköző csavar 2 Villáskulcs SW 17 3 Fej 4 Csúszka 5 Hatszögkulcs SW 8 6 Fejet rögzítő csavar 7 Gyémánttárcsa 8 Motorház 9 Villáskulcs SW Villáskulcs SW 13 Befogószárat kivenni a megvezető hüvelyből. Ütközőcsavart villáskulccsal (SW 17) kicsavarni. Csúszkát az ellenőrző ablakkal együtt előre tolva kivenni. A fejet rögzítő belsőkulcsnyílású csavart a hajlított hatszögkulccsal (SW 8) meglazítani. A fejet felfele lehúzni. A gyémánttárcsát villáskulccsal (SW 13) meglazítani, közben egy másik villáskulccsal (SW 14) ellentartani. Az új gyémánttárcsát felhelyezni és villáskulcsokkal meghúzni. Fejet visszahelyezni. A fejet rögzítő belsőkulcsnyílású csavart meghúzni. Csúszkát az ellenőrző ablakkal együtt visszahelyezni. Megvezető hüvelyt a vezetőlappal együtt visszahelyezni. Ütközőcsavart meghúzni. 6.3 Tisztítás A készüléket rendszeres időközönként tisztítani kell annak érdekében, hogy a működőképességét hosszú időre megőrizzük. VIGYÁZAT Tisztítás! Folyadékkal történő tisztítás a készülék meghibásodását okozhatja! Ha a tisztítást sűrített levegővel végzi, akkor a kirepülő fémdarabkák a szem sérülését okozhatják! A tisztításhoz ne használjon semmilyen folyadékot! A fémpor és a szennyeződések eltávolítására használjon ecsetet vagy egy megfelelő tisztítóeszközt! 20

21 7 Műszaki adatok 7.1 TGM Handy Tömeg kiegészítők nélkül Teljesítmény Hálózati feszültség (EN 50144) Fordulatszám Gyémánttárcsa átmérője W-elektród átmérője 2,5 kg 850 W 230 V / 50 Hz ford./perc 40 mm 0,8 4,0 mm Köszörülési szög W-elektród minimális hossza 175 mm Műszaki adatok TGM Handy 21

22 Kiegészítők TGM Handy 8 Kiegészítők 9 Kopó alkatrészek Típus Megnevezés Cikkszám DG Handy Gyémántkorong EWM elektródacsiszoló készülékhez EXCENTER Vezetőelem COL Porta/Handy Ø 0.8 mm Szorítófogó EWM elektródacsiszoló készülékekhez COL Porta/Handy Ø 1.0 mm Szorítófogó EWM elektródacsiszoló készülékekhez COL Porta/Handy Ø 1.2 mm Szorítófogó EWM elektródacsiszoló készülékekhez COL Porta/Handy Ø 1.6 mm Szorítófogó EWM elektródacsiszoló készülékekhez COL Porta/Handy Ø 2.0 mm Szorítófogó EWM elektródacsiszoló készülékekhez COL Porta/Handy Ø 2.4 mm Szorítófogó EWM elektródacsiszoló készülékekhez COL Porta/Handy Ø 3.2 mm Szorítófogó EWM elektródacsiszoló készülékekhez COL Porta/Handy Ø 4.0 mm Szorítófogó EWM elektródacsiszoló készülékekhez FC TGM Szűrőbetét
