1 Ápolási utasítás ESTETICA E50 Life

2 Képviselet: KaVo Dental GmbH Bismarckring 39 D Biberach Tel. +49 (0) Fax +49 (0) Gyártó: Kaltenbach & Voigt GmbH Bismarckring 39 D Biberach

3 Tartalomjegyzék Tartalomjegyzék 1 Felhasználói utasítások Felhasználói vezetés Rövidítések Szimbólum Célcsoport Előkészítési módszerek a DIN EN ISO szerint ok Általános előkészítési utasítások a KaVo kezelőegységekhez ESTETICA E50 Life előkészítési áttekintő A kezelőegység / kárpit felületeinek előkészítése Az orvosi elem előkészítése A fogantyú és a tárolópárna/csúszásgátló szőnyeg felkészítése A TM-asztal műszertartójának előkészítése Az S-asztal műszerkarának felkészítése A három- és többfunkciós kézidarab előkészítése Műszertömlők előkészítése A turbinák visszatérő levegő szűrőjének karbantartása A fiziológiás konyhasóoldat készletének előkészítése A KaVo ERGOcam One előkészítése A KaVo PiezoLED előkészítése Az asszisztensi konzol előkészítése A műszertartó előkészítése Szívótömlő csatlakozódarab előkészítése Az elszívótömlők szűrőbetéteinek előkészítése A páciens-elem előkészítése Öblítőpohár előkészítése Öblítőpohár tartó és öblítőpohár töltő előkészítése Köpőcsésze előkészítése A vízvezető rendszer manuális felkészítése A vízvezető rendszer automatikus higiéniai funkciói Öblítőprogram Intenzív fertőtlenítés Az elszívó rendszer előkészítése és automatikus higiéniai funkciói Az elszívórendszer és az elszívótömlők előkészítése HYDROclean funkció A szívócsövek manuális belső tisztítása a vízcsapnál (opcionális) Amalgám leválasztó előkészítése A KaVo Screen One / KaVo Screen HD előkészítése A fertőtlenítő- és csírátlanító szer cseréje és ellenőrzése OXYGENAL 6 utántöltése OXYGENAL 6 utántöltése a vízpalack használata esetén Az OXYGENAL 6 koncentráció ellenőrzése A DEKASEPTOL Gel flakon cseréje (csak Dekamat készlet esetén) / 54

4 1 Felhasználói utasítások 1.1 Felhasználói vezetés 1 Felhasználói utasítások 1.1 Felhasználói vezetés Feltétel Az első üzembe helyezés előtt olvassa el ezt az utasítást a hibás kezelés és a károsodás elkerülése végett. Kérjük, vegye figyelembe a fogászati kezelőegységestetica E50 Life használati utasítását Rövidítések Rövid alak HU ÁU SZU UT BTE IEC JU EMC FEE IR IrDA Magyarázat Használati utasítás Ápolási utasítás Szerelési utasítás technikusoknak Biztonságtechnikai ellenőrzés International Electrotechnical Commission Javítási utasítás Elektromágneses összeférhetőség Fogkő eltávolító eszköz Infravörös Infrared Data Association Szimbólum Lásd Biztonság/Figyelmeztető szimbólum c. fejezet Fontos információk felhasználók és szerviztechnikusok számára Cselekvésre való felhívás CE-jelölés az orvostechnikai eszközökről szóló 93/42/EK tanácsi irányelv szerint Termikus fertőtlenítés 95 C (203 F) hőmérsékletig Gőzzel sterilizálható 135 o C (275 F) hőmérsékletig Célcsoport E dokumentum fogorvosoknak és a rendelő személyzetének szól. 4 / 54

5 2 Előkészítési módszerek a DIN EN ISO szerint 2.1 ok 2 Előkészítési módszerek a DIN EN ISO szerint 2.1 ok A felkészítés alapjában véve az alábbi lépésekből áll: Tisztítás és fertőtlenítés (kézi vagy gépi) Sterilizálás Kérjük, vegye figyelembe a nemzeti higiéniai követelményeket, például az RKI (Robert Koch Intézet) irányelveket. A kezelőegység tisztításakor fennáll a baleset veszélye. A takarító személyzet nem megfelelő betanítása, valamint a kezelőegység előkészítésének elmulasztása a takarító személyzet sérüléséhez vezethet. A kezelőhelyiségben csak képzett szakszemélyzet és kellőképpen útbaigazított takarító személyzet tartózkodhat. Állítsuk a széket tisztítási pozícióba, és kapcsoljuk ki a berendezést. Termékkárok helytelen fertőtlenítés következtében. Működési zavarok. A fertőtlenítőszert a gyártói adatoknak megfelelően alkalmazza. A fertőtlenítést kizárólag törlés útján végezze; ne használjon sprayt. Ne merítse a terméket, illetve annak részeit folyadékba. Azonnal törölje fel a kiömlött tisztító- és fertőtlenítőszert. A helytelen fertőtlenítés ártalmas lehet az egészségre és kárt okozhat a termékben. Fertőzésveszély a kezelőszemélyzetre és betegre nézve. A steril eszközök károsodása. Forró levegős sterilizálás, vegyi anyagokkal történő hideg sterilizálás, valamint etilénoxidos fertőtlenítés nem alkalmazható. Az egészség veszélyeztetése és anyagi kár az ápolási teendők be nem tartása következtében. A kezelőszemélyzet és a beteg fertőzésének veszélye. Termékkárok. Az ápolási teendőket be kell tartani. A műszerek és a motorok előkészítési módszerei megtalálhatók a műszer- és motorcsomagolásokban elhelyezett, külön használati utasításokban. 2.2 Általános előkészítési utasítások a KaVo kezelőegységekhez Az általános előkészítési utasításokat mindig be kell tartani. A részletes termékspecifikus előkészítési utasításokat a későbbiekben ismertetjük. 5 / 54

6 2 Előkészítési módszerek a DIN EN ISO szerint 2.2 Általános előkészítési utasítások a KaVo kezelőegységekhez A használati helyen Tárolás és szállítás A tisztítás előkészítése Tisztítás: kézi Tisztítás: automatikus Fertőtlenítés: kézi A felületi szennyeződéseket egyszer használatos kendővel vagy papírtörlővel távolítsa el. A KaVo a termék lehető leghamarabbi előkészítését javasolja. Vegye figyelembe a termékspecifikus előkészítési utasításokat. Felszerelés: kefe vagy törlőkendő ivóvíz 30 C ± 5 C A felületi szennyeződést megfelelő tisztítószerrel, a gyártói adatoknak megfelelően távolítsa el. Ellenőrizze a tisztítószer összeférhetőségét a kezelőegység egy kevésbé feltűnő helyen. A KaVo az EN ISO szabványnak megfelelő termikus fertőtlenítőket javasol, amelyek max. 10-es ph-értékű lúgos tisztítószerekkel üzemelnek (pl. Miele G 7781 / G 7881 a validálást "VARIO-TD" programmal, "neodisher mediclean" tisztítószerrel és "neodisher mielclear" öblítőszerrel végezték, és kizárólag a KaVo termékekkel kapcsolatos anyagöszszeférhetőségre vonatkozik). A programbeállításokat, valamint a tisztító- és fertőtlenítőszereket a termikus fertőtlenítő használati utasítása tartalmazza. Közvetlenül a gépi tisztítást/fertőtlenítést után, kezelje a KaVo által kínált ápolószerekkel és ápolórendszerekkel az orvostechnikai eszközt. A fertőtlenítést kizárólag törlés útján végezze; ne használjon sprayt és fertőtlenítő fürdőket. Töröljön át minden felületet puha törlőruhával és engedélyezett fertőtlenítőszerekkel. Fertőtlenítés: automatikus Engedélyezett fertőtlenítőszerek: CaviCide / CaviWipes (Metrex) Mikrozid AF Liquid (Schülke & Mayr) FD 322 (Dürr Dental) Incidin Liquid (Ecolab) A fertőtlenítőszereket a gyártó használati utasításai szerint alkalmazza. Vegye figyelembe a fertőtlenítőszer biztonsági adatlapját. A KaVo az EN ISO szabványnak megfelelő termikus fertőtlenítőket javasol, amelyek max. 10-es ph-értékű lúgos tisztítószerekkel üzemelnek (pl. Miele G 7781 / G 7881 a validálást "VARIO-TD" programmal, "neodisher mediclean" tisztítószerrel és "neodisher mielclear" öblítőszerrel végezték, és kizárólag a KaVo termékekkel kapcsolatos anyagöszszeférhetőségre vonatkozik). A programbeállításokat, valamint a tisztító- és fertőtlenítőszereket a termikus fertőtlenítő használati utasítása tartalmazza. A KaVo orvostechnikai eszközök sérülésének elkerülésére érdekében gondoskodjon arról, hogy az orvostechnikai eszköz a ciklus végén kívül-belül száraz legyen, majd közvetlenül ezután olajozza be a KaVo ápolórendszerből származó ápolószerekkel. Szárítás: kézi Gondoskodjon száraz, tiszta és nem szennyezett, az ISO szabványnak megfelelő sűrített levegőről. Fúvassa le kívül és fúvassa ki belül sűrített levegővel, amíg el nem tűnnek a vízcseppek. Szárítás: automatikus Az automatikus szárítás rendszerint a termikus fertőtlenítő tisztító/fertőtlenítő ciklusának részét képezi, és nem haladhatja meg a 95 C-t. Karbantartás Selejtezze le a sérült termékeket. 6 / 54

7 2 Előkészítési módszerek a DIN EN ISO szerint 2.2 Általános előkészítési utasítások a KaVo kezelőegységekhez Ellenőrzés és működésellenőrzés Csomagolás Sterilizálás Végezzen szemrevételezést lehetséges sérülésekre és kopásra. Ellenőrizze rendszeresen a termékek megfelelő működését. Használjon szabványosított csomagolóanyagot. A lezárás nem állhat feszültség alatt. A csíramentes állapot biztosítása érdekében alkalmazzon steril csomagolást. Valamennyi sterilizálható termék max. 138 C-g hőmérsékletálló. A következő sterilizációs eljárásokból (a már meglévő autoklávtól függően) kiválasztható a megfelelő eljárás: Tárolás Autokláv háromszoros elővákuummal: - min. 3 perc 134 C -1 C/+4 C hőmérsékleten (273 F -1,6 F/ +7,4 F) Autokláv gravitációs eljárással: - min. 10 perc 134 C -1 C/+4 C hőmérsékleten (273 F -1,6 F/ +7,4 F) A gyártó használati utasításának megfelelően alkalmazandó. Az előkészített termékeket portól védett és lehetőleg csíraszegény környezetben, száraz, sötét és hűvös helyiségben kell tárolni. Vegye figyelembe a sterilizált eszközök eltarthatóságát ESTETICA E50 Life előkészítési áttekintő Előkészítendő eszközök/orvostechnikai termékek Felületek Eszköz Kézi tisztítás Automatikus tisztítás Kézi fertőtlenítés Automatikus fertőtlenítés Automatikus sterilizálás Kárpit Fogantyúhüvely, fehér Fogantyúhüvely, szürke Lámpa Orvosi elem Kézidarab hüvely, 3F és MF kézidarabok Kanül, 3F és MF kézidarabok Lerakó párna/csúszásgátló betét Műszertartó Műszerkar, S asztal Asszisztensi asztal Az elszívócső csatlakozóidomai Páciens elem Öblítőpohár tartó Pohártöltő Porcelán köpőcsésze Üveg köpőcsésze 7 / 54

8 2 Előkészítési módszerek a DIN EN ISO szerint 2.3 A kezelőegység / kárpit felületeinek előkészítése 2.3 A kezelőegység / kárpit felületeinek előkészítése Állítsuk a széket tisztítási pozícióba. A háttámlát állítsuk függőleges pozícióba, és emeljük fel a széket. Lásd még: ESTETICA E50 Life használati utasítása Kapcsoljuk ki a készüléket Kapcsolja ki a készülék főkapcsolóját. E50 Life Dekamat/Centramat nélkül, ill. Dekamat/Centramat készlettel A kezelőegység / kárpit felületeinek tisztítása és fertőtlenítése Kezelésre érzékeny textíliák. A kezelésre érzékeny textíliákon maradandó, eltávolíthatatlan foltok keletkezhetnek. A foltokat azonnal távolítsuk el vízzel. Engedélyezett fertőtlenítőszerek: CaviCide / CaviWipes (Metrex) Mikrozid AF Liquid (Schülke & Mayr) FD 322 (Dürr Dental) Incidin Liquid (Ecolab) A felületeket és a kárpitokat puha törlőruhával és vízzel tisztítsuk meg, majd engedélyezett felületi fertőtlenítőszerekkel töröljük át. A fertőtlenítő spray használata anyagi károkat okozhat. A fertőtlenítőszer bejut a résekbe, és feloldja a festéket. Fertőtlenítő sprayt ne használjunk. A fertőtlenítést kizárólag törléssel végezzük. 8 / 54

9 2 Előkészítési módszerek a DIN EN ISO szerint 2.4 Az orvosi elem előkészítése A lábkapcsoló tisztítása és fertőtlenítése A víz helytelen használata anyagi károkat okozhat. A lábkapcsoló károsodása. A lábkapcsolót tisztítás céljából soha ne tegyük vízbe vagy folyó víz alá. Nedves ruhával való letörléskor nem szabad hozzáérni a töltőegység kapcsolóhüvelyéhez. Csak törölni, spray használata tilos. 2.4 Az orvosi elem előkészítése A fogantyú és a tárolópárna/csúszásgátló szőnyeg felkészítése A TM asztal fogantyúját nem lehet levenni. A TM asztal fogantyújának tisztítása és fertőtlenítése A fogantyút puha törlőruhával és vízzel tisztítsuk meg, majd engedélyezett felületi fertőtlenítőszerekkel töröljük át. 9 / 54

10 2 Előkészítési módszerek a DIN EN ISO szerint 2.4 Az orvosi elem előkészítése Az S-asztal fogantyú és a tárolópárna/csúszásgátló szőnyeg tisztítása és fertőtlenítése Nyomjuk meg a nyomógombot, és húzzuk le a fogantyút. Tisztítsa meg a fogantyút folyóvíz alatt. A fehér és a szürke fogantyút törléssel vagy termikusan fertőtlenítjük (kisebb színeltérések lehetségesek). A tárolópárnát/csúszásgátló szőnyeget termikusan fertőtlenítjük. Az S-asztal fogantyú és a tárolópárna/csúszásgátló szőnyeg sterilizációja A sterilizálás anyagi károkat okoz. A fehér standard fogantyút nem szabad sterilizálni. Sterilizálja a tárolópárnát/csúszásgátló szőnyeget. A szürke fogantyú (Anyag cikkszám ) sterilizálható (lásd a fogantyún lévő szimbólumot). 10 / 54

11 2 Előkészítési módszerek a DIN EN ISO szerint 2.4 Az orvosi elem előkészítése A TM-asztal műszertartójának előkészítése A műszertartó (Anyag cikkszám ) az eredményesebb tisztítás érdekében levehető. A műszertartó tisztítása és fertőtlenítése A termikus fertőtlenítés anyagi károkat okozhat. A műszertartót ne fertőtlenítsük termikus eljárással. A műszercsöveket a műszertartó tisztítása és fertőtlenítése közben a csírátlanító feltét e célt szolgáló részeibe kell tenni. A kiszögelléseket húzzuk egyenletesen kifelé, és óvatosan vegyük le a műszertartót. A műszertartót folyó víz alatt tisztítsuk meg. A műszertartót törléssel fertőtlenítsük. 11 / 54

12 2 Előkészítési módszerek a DIN EN ISO szerint 2.4 Az orvosi elem előkészítése Műszertartó sterilizálása A sterilizálás anyagi károkat okozhat. A műszertartót ne sterilizáljuk Az S-asztal műszerkarának felkészítése Az S-asztal műszerkara (Anyag cikkszám ) a könnyebb tisztítás érdekében levehető. Az S-asztal műszerkar tisztítása és fertőtlenítése A termikus fertőtlenítés anyagi károkat okozhat. Az S-asztal műszerkar termikus fertőtlenítése nem megengedett. Levett műszerkar mellett nem végezhetők el sem a mosóprogramok, sem az intenzív csírátlanítás. A főkapcsolóval kapcsolja ki a készüléket. A csírátlanító feltétet tegye a köpőcsészére. A csövekről vegye le az eszközöket. 12 / 54

13 2 Előkészítési módszerek a DIN EN ISO szerint 2.4 Az orvosi elem előkészítése A műszerkarból vegye ki a görgőt, majd tegye a csövet a csírátlanító feltétbe. A műszerkart felfelé irányban húzza le. A műszerkart és a görgőt folyó víz alatt tisztítsa meg. Az S-asztal műszerkarját törléssel fertőtlenítse. Az S-asztal műszerkarjának sterilizálása A sterilizálás anyagi károkat okoz. Az S-asztal műszerkarja nem sterilizálható A három- és többfunkciós kézidarab előkészítése A sterilizálást követően nedvesítse be a markolatok O-gyűrűit szilikonzsírral (Anyag cikkszám ) vagy KaVo Rota Spray 2 (Anyag cikkszám ) termékkel. A kanül cseréjét követően a levegőcsatornát át kell fúvatni a kezelés megkezdése előtt. Így biztosítható, hogy a kezelés során száraz levegő áramoljon. A három- és többfunkciós kézidarab tisztítása Automatikus tisztítás Nem alkalmazható. A szakszerűtlen tisztítás/fertőtelenítés anyagi károkat okozhat. A puszter foglalatát és a végeket ne tisztítsuk termikus fertőtlenítőben. A puszter foglalatát és a végeket ne tegyük fertőtlenítő vagy ultrahangos fürdőbe. A puszter foglalatát és a végeket ne sterilizáljuk forró levegős sterilizátorral. Kézi tisztítás A manuális tisztítást fertőtlenítéssel kell kombinálni. 13 / 54

14 2 Előkészítési módszerek a DIN EN ISO szerint 2.4 Az orvosi elem előkészítése Tisztítás belsőleg A foglalatot és a kanülöket a műszeren hagyva 60 másodpercig működtessük a levegőt és a vizet. Tisztítás külsőleg A forró szeleptest sérülést okozhat (fűtőelemek, nagynyomású lámpa). Égésveszély. A főkapcsolóval kapcsolja ki a készüléket. Hosszabb használat után először hagyja lehűlni a kézidarabot. Szükséges tartozék: Ivóvíz 30 o C ± 5 o C Kefe, például közepesen kemény fogkefe. Szerelje le a fogantyúhüvelyket és a kanülöket. Szereljük le a fogantyúhüvely gombokkal ellátott részét. Tisztítsa meg kefével, folyó víz (legalább ivóvízminőség) alatt a gombokkal ellátott részt, a fogantyúhüvelyt és a kanülöket. Azonnal távolítsa el kezelések során használt anyagok (lenyomatvételi masszák, maró hatású vegyszerek) által okozott szennyeződéseket. Óvatosan törölje le a szennyeződéseket a kanül hegyéről egy vattapamaccsal vagy puha ronggyal és vízzel. A túl hosszú szeleptű használata anyagi károkat okozhat. A kanülök belső tömlőinek sérülése. A közeg kiáramlási furatainak tisztításához rövid szeleptűt (Anyag cikkszám ) használjunk. A közeg kiáramlási furataiban lévő szennyeződéseket a rövid szeleptűvel óvatosan el kell távolítani. A három- és többfunkciós kézidarab fertőtlenítése Kézi fertőtlenítés Külső fertőtlenítés A külső felületeket töröljük át puha ruhával. 14 / 54

15 2 Előkészítési módszerek a DIN EN ISO szerint 2.4 Az orvosi elem előkészítése Automatikus fertőtlenítés Nem alkalmazható. A szakszerűtlen tisztítás/fertőtelenítés anyagi károkat okozhat. A puszter foglalatát és a végeket ne tisztítsuk termikus fertőtlenítőben. A puszter foglalatát és a végeket ne tegyük fertőtlenítő vagy ultrahangos fürdőbe. A puszter foglalatát és a végeket ne sterilizáljuk forró levegős sterilizátorral. A három- és többfunkciós kézidarab szárítása Kézi szárítás Fúvassa le kívül sűrített levegővel, majd fúvassa ki belül, amíg el nem tűnnek a vízcseppek. Automatikus szárítás Nem alkalmazható. A három- és többfunkciós kézidarab ápolása Feltétel A többfunkciós kézidarab előkészítése megtörtént. Nedvesítse be a fogantyúhüvelyek/kanülök leválasztó helyeinél található O-gyűrűket KaVo Silikonfett (Anyag cikkszám ) vagy KaVo Rota Spray 2 (Anyag cikkszám ) termékkel. Ehhez használjon fültisztító pálcikákat. A három- és többfunkciós kézidarab sterilizálása A fogóhüvely és a kanül sterilizálhatók. Fogja meg a három- vagy többfunkciós kézidarabot a markolatnál, majd finoman forgatva vegye le kanült. Húzzuk le a markolatot a szeleptestről. Sterilizálás DIN EN szerinti gőzsterilizáló készülékben A pusztervégeket és a markolatot steril eszközökhöz szánt csomagolásba hegesszük be. 15 / 54

16 2 Előkészítési módszerek a DIN EN ISO szerint 2.4 Az orvosi elem előkészítése Végezzük el a sterilizálást háromszoros frakcionált vákuummal (B-osztályú sterilizátor); hőntartás 4 perc; 134 o C ± 1 C; túlnyomás 2,13 bar. A túlhevítés anyagi károkat okozhat. A markolat károsodása. A sterilizálási ciklus befejezése után az eszközöket azonnal vegyük ki a sterilizáló készülékből. Tárolás Az előkészített termékek portól védve, lehetőleg csíraszegény környezetben, száraz, sötét és hűvös helyiségben tárolandók Műszertömlők előkészítése A műszertömlők tisztítása és fertőtlenítése A tömlőket és csatlakozókat tisztítsuk meg ruhával és vízzel. A fertőtlenítő spray használata anyagi károkat okozhat. A műszertömlőkhöz ne használjunk fertőtlenítő sprayt. A műszertömlőket törléssel fertőtlenítsük A turbinák visszatérő levegő szűrőjének karbantartása A turbinák visszatérő levegő szűrőjének tisztítása A folyadékfelfogó-tartályt heti rendszerességgel kell ellenőrizni. Ha folyadék van a szűrőben, ürítse ki a folyadékot, és cserélje ki a Multiflex-csatlakozók O-gyűrűit. 16 / 54

17 2 Előkészítési módszerek a DIN EN ISO szerint 2.4 Az orvosi elem előkészítése Szükség esetén a turbina visszlevegő szűrőjét (Anyag cikkszám ) ki kell cserélni és meg kell tisztítani a szűrő foglalatát. Az orvosi konzol S-asztal változatánál a turbina visszalevegő szűrője ugyanazon a helyen található A fiziológiás konyhasóoldat készletének előkészítése A fiziológiás konyhasóoldat készlet opcionális tartozék. A steril tömlőkészlet (10 darab) (Anyag cikkszám ) csak egyszeri használatra való és minden használat után cserére szorul. A steril tömlőkészlet cseréje A használat előtt ellenőrizni kell a tömlőkészlet sértetlenségét. Ha termék vagy annak csomagolása sérült, a terméket ártalmatlanítani kell. A szivattyútömlőt úgy kell a szivattyúba helyezni, hogy a tömlő ne szoruljon a reteszelésbe, ill. ne nyomódjon össze. Valamennyi tömlőt lazán és húzó igénybevétel nélkül kell lefektetni. Jobbra forgatva reteszelje ki a szivattyútömlő reteszelést, majd vegye ki a tömlőtartót. 17 / 54

18 D ru c k S a u g D ru c k S a u g Ápolási utasítás ESTETICA E50 Life 2 Előkészítési módszerek a DIN EN ISO szerint 2.4 Az orvosi elem előkészítése Na C l - + Vegye ki, majd ártalmatlanítsa a régi tömlőkészletet. Ügyeljen arra, hogy a nyomószerkezet vízszintesen álljon (szükség esetén kézzel forgasson rajta). Vezessen be alulról egy új steril tömlőkészletet tömlőtartóval, majd forgassa balra a szivattyútömlő reteszelést. Na C l - + Helyezze a szúrótűt 6 a hűtőanyag tartályba, majd akassza be hűtőanyag tartályt a palacktartóba. Ellenőrizze a szúrótű 6 tömörségét és megfelelő rögzülését. Kerülje a folyadék kilépését az eszköz felett. Amennyiben üvegpalackot alkalmaz, úgy nyissa meg a szellőztetőt a szúrótűn / 54

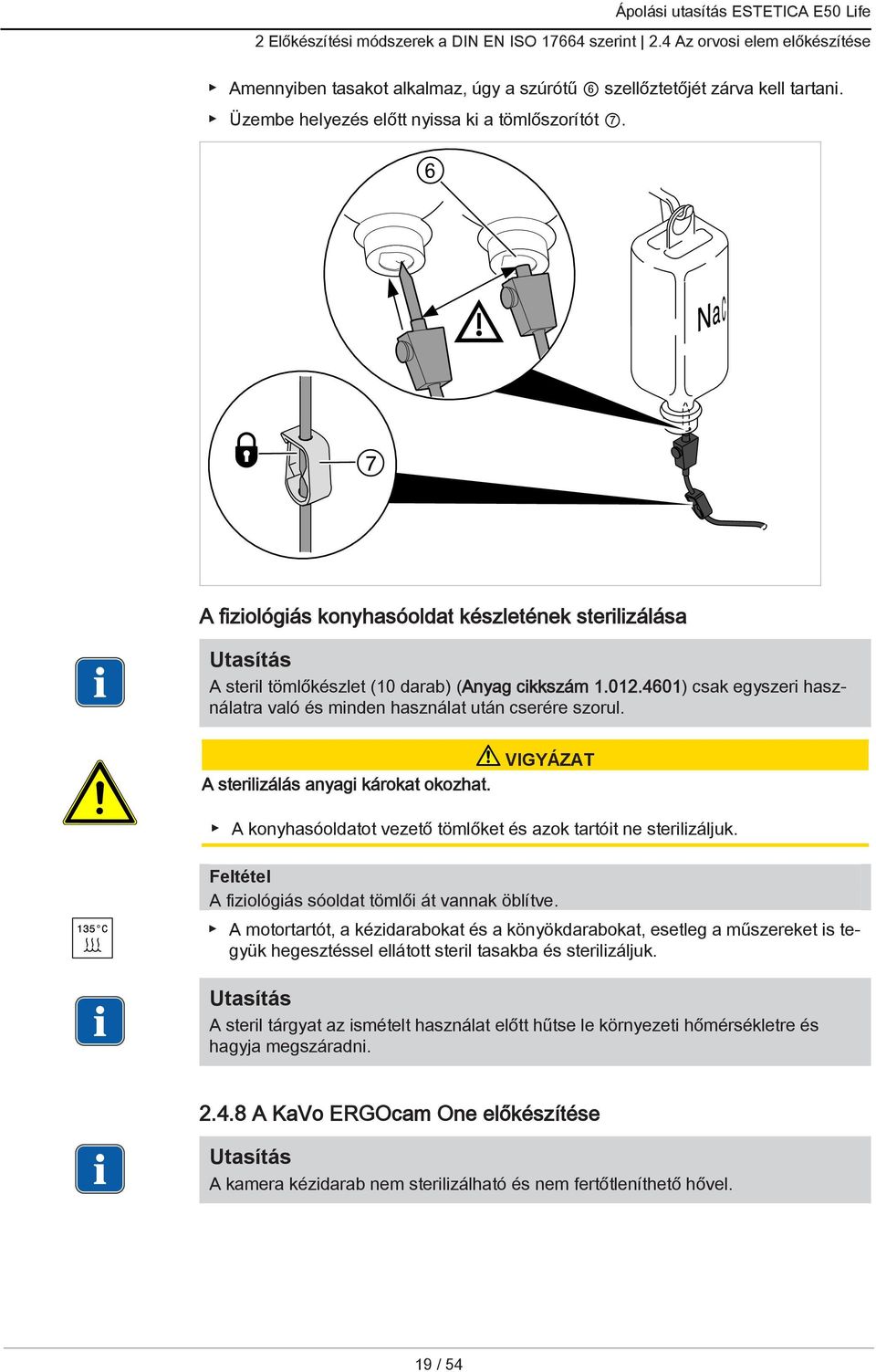

19 2 Előkészítési módszerek a DIN EN ISO szerint 2.4 Az orvosi elem előkészítése Amennyiben tasakot alkalmaz, úgy a szúrótű 6 szellőztetőjét zárva kell tartani. Üzembe helyezés előtt nyissa ki a tömlőszorítót 7. A fiziológiás konyhasóoldat készletének sterilizálása A steril tömlőkészlet (10 darab) (Anyag cikkszám ) csak egyszeri használatra való és minden használat után cserére szorul. A sterilizálás anyagi károkat okozhat. A konyhasóoldatot vezető tömlőket és azok tartóit ne sterilizáljuk. Feltétel A fiziológiás sóoldat tömlői át vannak öblítve. A motortartót, a kézidarabokat és a könyökdarabokat, esetleg a műszereket is tegyük hegesztéssel ellátott steril tasakba és sterilizáljuk. A steril tárgyat az ismételt használat előtt hűtse le környezeti hőmérsékletre és hagyja megszáradni A KaVo ERGOcam One előkészítése A kamera kézidarab nem sterilizálható és nem fertőtleníthető hővel. 19 / 54

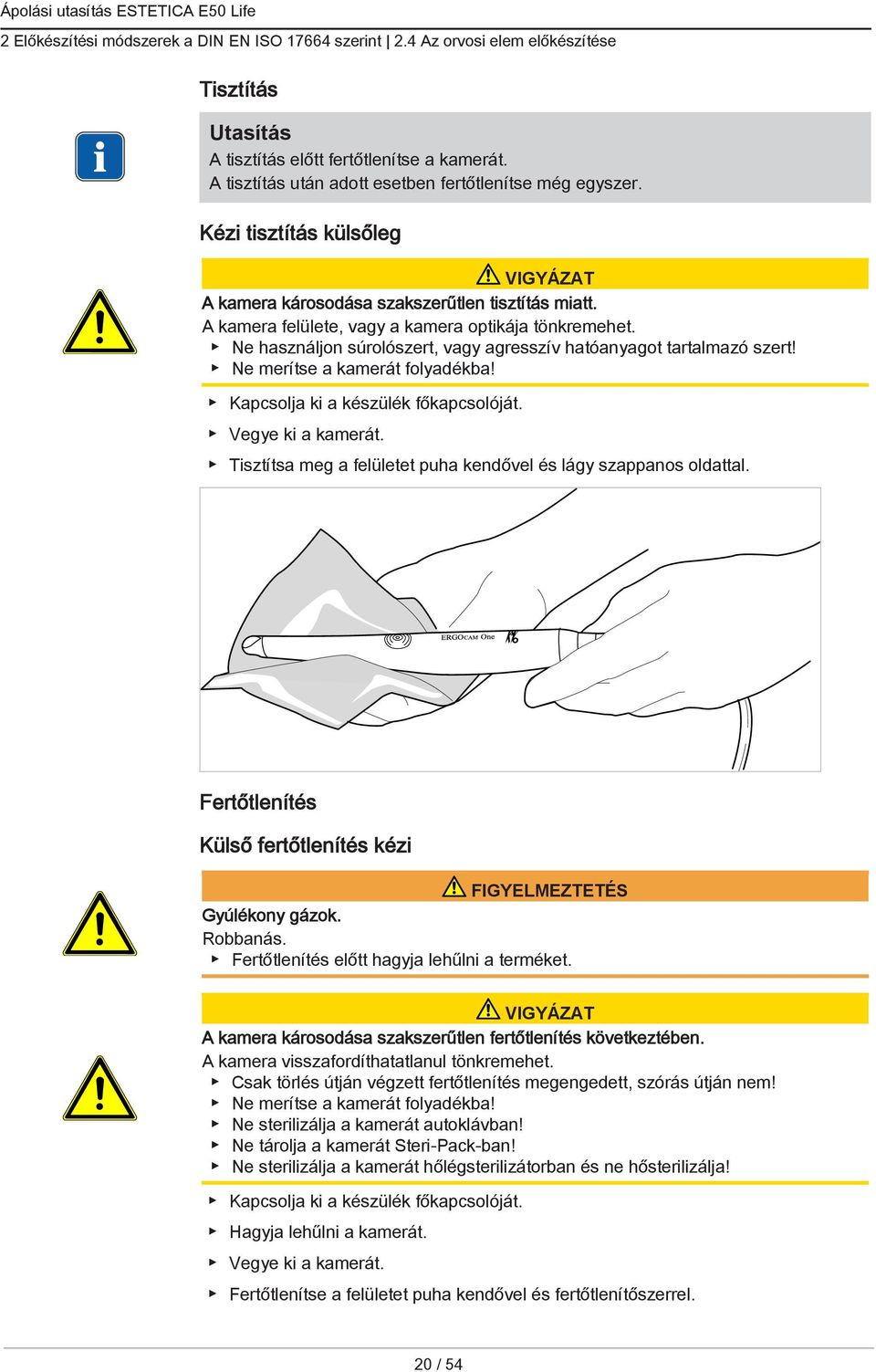

20 2 Előkészítési módszerek a DIN EN ISO szerint 2.4 Az orvosi elem előkészítése Tisztítás A tisztítás előtt fertőtlenítse a kamerát. A tisztítás után adott esetben fertőtlenítse még egyszer. Kézi tisztítás külsőleg A kamera károsodása szakszerűtlen tisztítás miatt. A kamera felülete, vagy a kamera optikája tönkremehet. Ne használjon súrolószert, vagy agresszív hatóanyagot tartalmazó szert! Ne merítse a kamerát folyadékba! Kapcsolja ki a készülék főkapcsolóját. Vegye ki a kamerát. Tisztítsa meg a felületet puha kendővel és lágy szappanos oldattal. Fertőtlenítés Külső fertőtlenítés kézi FIGYELMEZTETÉS Gyúlékony gázok. Robbanás. Fertőtlenítés előtt hagyja lehűlni a terméket. A kamera károsodása szakszerűtlen fertőtlenítés következtében. A kamera visszafordíthatatlanul tönkremehet. Csak törlés útján végzett fertőtlenítés megengedett, szórás útján nem! Ne merítse a kamerát folyadékba! Ne sterilizálja a kamerát autoklávban! Ne tárolja a kamerát Steri-Pack-ban! Ne sterilizálja a kamerát hőlégsterilizátorban és ne hősterilizálja! Kapcsolja ki a készülék főkapcsolóját. Hagyja lehűlni a kamerát. Vegye ki a kamerát. Fertőtlenítse a felületet puha kendővel és fertőtlenítőszerrel. 20 / 54

21 2 Előkészítési módszerek a DIN EN ISO szerint 2.4 Az orvosi elem előkészítése Engedélyezett fertőtlenítőszerek: CaviCide / CaviWipes (Metrex) Mikrozid AF Liquid (Schülke & Mayr) FD 322 (Dürr Dental) Incidin Liquid (Ecolab) A kamera és a kameratömlő külsőleg vegyszeres fertőtlenítő szerrel fertőtleníthető. Az alkalmazási terület és a behatási idő az alkalmazott fertőtlenítőszer gyártójának használati utasításában található. Anyagi károk nem engedélyezett fertőtlenítőszer használata következtében. A kamera károsodása. Csak engedélyezett fertőtlenítőszereket használjon A KaVo PiezoLED előkészítése Tisztítás Tisztítás miatti működési zavarok az ultrahangkészülékben. Hibák a terméken. Kizárólag hősterilizátorban vagy manuálisan tisztítható! Az ismételt tisztítást/fertőtlenítést 2 órán belül meg kell kezdeni. 21 / 54

22 2 Előkészítési módszerek a DIN EN ISO szerint 2.4 Az orvosi elem előkészítése Kézidarabok tisztítása Manuális külső tisztítás Manuális belső tisztítás Desztillált, deionizált víz (pl. Aqua purificata az Európai gyógyszerkönyv illetve a USP előírásai szerint) - < 10 Kbe/ml-es mikrobaszámmal vagy sterilizálva - kellően alacsony endotoxin- és részecskekoncentrációval Helyezzen egy egyszerhasználatos fecskendőt a termék hátsó fúvókájához. Folyásirányba mossa át, ne mossa folyásiránnyal szemben. Amennyiben aldehidmentes tisztító- vagy fertőtlenítőszert használ, ezt követően legalább háromszor végezzen utánöblítést desztillált vagy deionizált vízzel. Gépi külső tisztítás A KaVo EN ISO szerinti hősterilizálókat ajánl, amelyek lúgos tisztítószerekkel max. 10-es ph-értékkel üzemelnek (pl. Miele G 7781/G 7881 a validálás a "VARIO-TD" programmal, neodisher mediclean tisztítószerrel, neodisher Z semlegesítőszerrel és neodisher mielclear öblítőszerrel történt, és kizárólag a Ka Vo termékekkel kapcsolatos anyagösszeférhetőségre vonatkozik). A programbeállítások és a használandó tisztító- és fertőtlenítőszerek megtalálhatók a hősterilizátor használati utasításában (a max. 10-es ph-értéket figyelembe kell venni). A KaVo orvostechnikai műszerek sérülésének elkerülésére érdekében gondoskodjon arról, hogy az orvostechnikai eszköz a ciklus végén kívül-belül száraz legyen, majd közvetlenül ezután olajozza be a KaVo ápolórendszer ápolószereivel. Gépi belső tisztítás Kizárólag intenzív csírátlanító funkcióval rendelkező eszközöknél lehetséges. Hagyja a kézidarabot a készüléken és végezze el az intenzív csírátlanítást (lásd az adott kezelőegység használati utasítását). 22 / 54

23 2 Előkészítési módszerek a DIN EN ISO szerint 2.4 Az orvosi elem előkészítése Hegyek, Endo reszelők, reszelőtartók, Endo kulcsok, nyomatékkulcsok tisztítása A fertőtlenítőszerek hatóidejére és koncentrációjára vonatkozóan lásd a gyártó utasításait. A terméket legalább a fertőtlenítőszer gyártó által meghatározott időre helyezze a fertőtlenítő oldatba. Egy puha kefével vagy egy puha kendővel óvatosan dörzsölve távolítson el minden szennyeződést a külső felületekről. A termékeket legalább ötször öblítse át friss desztillált illetve deionizált vízzel (min. 50 ml). Amennyiben a folyadék az utolsó öblítés után nem áttetsző, vagy a termékben még mindig szennyeződések láthatók, ismételje meg a tisztítási folyamatot. Fertőtlenítés Működési zavarok fertőtlenítő fürdő, vagy klórtartalmú fertőtlenítőszer használata miatt. Hibák a terméken. Csak manuálisan fertőtlenítse! Kézidarabok fertőtlenítése A tisztító- és fertőtlenítőszerek hatóidejére és koncentrációjára vonatkozóan lásd a gyártó utasításait. Manuális külső fertőtlenítés A KaVo az anyagok összeférhetősége alapján a következő termékeket ajánlja. A mikrobiológiai hatásosságot a fertőtlenítőszer gyártójának kell biztosítania. Gépi külső és belső fertőtlenítés A KaVo EN ISO szerinti hősterilizálókat ajánl, amelyek lúgos tisztítószerekkel max. 10-es ph-értékkel üzemelnek (pl. Miele G 7781/G 7881 a validálás a "VARIO-TD" programmal, neodisher mediclean tisztítószerrel, neodisher Z semlegesítőszerrel és neodisher mielclear öblítőszerrel történt, és kizárólag a Ka Vo termékekkel kapcsolatos anyagösszeférhetőségre vonatkozik). A programbeállítások és a használandó tisztító- és fertőtlenítőszerek megtalálhatók a hősterilizátor használati utasításában (a max. 10-es ph-értéket figyelembe kell venni). A KaVo orvostechnikai műszerek sérülésének elkerülésére érdekében gondoskodjon arról, hogy az orvostechnikai eszköz a ciklus végén kívül-belül száraz legyen, majd közvetlenül ezután olajozza be a KaVo ápolórendszer ápolószereivel. 23 / 54

24 Ápolási utasítás ESTETICA E50 Life 2 Előkészítési módszerek a DIN EN ISO szerint 2.4 Az orvosi elem előkészítése Hegyek, Endo reszelők, reszelőtartók, Endo kulcsok, nyomatékkulcsok fertőtlenítése A termékeket legalább a tisztító- ill. fertőtlenítőszer gyártó által meghatározott idő re helyezze a tisztító ill. fertőtlenítő oldatba. Egy puha kefével vagy egy puha kendővel óvatosan dörzsölve távolítson el min den szennyeződést a külső felületekről. A termékeket legalább ötször öblítse át friss desztillált illetve deionizált vízzel (min. 50 ml). Amennyiben a folyadék az utolsó öblítés után nem áttetsző, vagy a termékben még mindig szennyeződések láthatók, ismételje meg a tisztítási folyamatot. Választható módon hősterilizátoros gépi fertőtlenítéssel is fertőtleníthető. A KaVo EN ISO szerinti hősterilizálókat ajánl, amelyek lúgos tisztítószerek kel max. 10-es ph-értékkel üzemelnek (pl. Miele G 7781/G 7881 a validálás a "VARIO-TD" programmal, neodisher mediclean tisztítószerrel, neodisher Z semlegesítőszerrel és neodisher mielclear öblítőszerrel történt, és kizárólag a Ka Vo termékekkel kapcsolatos anyagösszeférhetőségre vonatkozik). A programbeállítások és a használandó tisztító- és fertőtlenítőszerek megtalálha tók a hősterilizátor használati utasításában (a max. 10-es ph-értéket figyelembe kell venni). Szárítás Kézidarabok szárítása Secagem manual Sűrített levegővel kívül fúvassa le, és belül fúvassa ki, amíg már nem láthatók víz cseppek. Gépi szárítás Általános esetben a szárítási eljárás a hőlégsterilizátor tisztító programjának részét képezi. Vegye figyelembe a hőlégsterilizátor használati utasítását. Hegyek, Endo reszelők, reszelőtartók, Endo kulcsok, nyomatékkulcsok szárítása A termékeket szűrt sűrített levegővel (max. 3 bar) szárítsa meg. Amennyiben szükséges, ismételje meg a szárítást egy tiszta helyen. 24 / 54

25 2 Előkészítési módszerek a DIN EN ISO szerint 2.4 Az orvosi elem előkészítése A termékeket a szárítást követően azonnal csomagolja el (lásd a Csomagolás és sterilizálás című részt). Karbantartás Használat előtt a kézidarabot és a csövet ellenőrizni kell látható sérülésekre. Sérülés esetén csere szükséges. Használat előtt a hegyeket ellenőrizni kell látható sérülésekre és kopásra. Sérülés vagy a tűréshatárt meghaladó kopás esetén, ártalmatlanítsa a hegyet és használjon egy újat. Külső összetevők használata. Az orvos vagy a páciens sérülése. Kizárólag eredeti alkatrészek alkalmazhatók. Használat előtt a kézidarabot és a csövet ellenőrizni kell, nem látható-e rajtuk sérülés. Sérülés esetén ki kell cserélni a kézidarabot és a tömlőt. Piezo Tips-ek ellenőrzése Az ultrahangos hegyek használat során elkopnak és rövidebbek lesznek. Az elkopott hegyek kevésbé hatékonyak és hátrányosan befolyásolhatják a páciens komfortérzetét. A prevenció elvének megfelelő nem ajánlott az alkatrészeket a megadott élettartamukon túl alkalmazni. Ellenőrizze rendszeresen a Scaler hegyeket a hegyellenőrző kártyával. A kopott gyémántbevonatú hegyeket cserélje ki. Rendszeresen ellenőrizze, hogy a kézidarabok O-gyűrűjén nem található-e sérülés. 25 / 54

26 2 Előkészítési módszerek a DIN EN ISO szerint 2.4 Az orvosi elem előkészítése Csomagolás A sterilező zacskónak elég nagynak kell lennie a műszerhez, hogy a csomagolás ne feszüljön. A sterilizálandó termék csomagolásának a minőség és az alkalmazás tekintetében meg kell felelnie a hatályos normáknak, és alkalmasnak kell lennie a sterilizációs eljáráshoz! Az orvostechnikai eszközt helyezze külön steril csomagolásba! Sterilizálás Kézidarabok sterilizálása Sterilizálás gőzsterilizálóban (autokláv) az EN / ISO szerint Idő előtti elhasználódások és működési zavarok, a szakszerűtlen karbantartás és ápolás miatt. Megrövidült termékélettartam. Az orvosi terméket minden egyes sterilizációs ciklus előtt ápolja le KaVo ápolószerekkel. Nedvesség miatti kontakt korrózió. Sérülések a terméken. A sterilizációs ciklus után a terméket azonnal vegye ki a gőzsterilizátorból! A kézidarabokat minden használat előtt sterilizálni kell. A nem steril kézidarabok bakteriális illetve vírusos fertőzéseket okozhatnak. A készülékek újrafelhasználására és ellátására vonatkozó helyszínen érvényes, aktuális előírásokat figyelembe kell venni. Az orvosi termék hőállósága max. 138 (280.4 o F). A megtisztított és fertőtlenített kézidarabokat egyesével a termékek sterilitását megőrző speciális csomagolásba (pl. KaVo STERIclave-tasakokba Anyag cikkszám ) hegesztjük. 26 / 54

27 2 Előkészítési módszerek a DIN EN ISO szerint 2.4 Az orvosi elem előkészítése 135 C A KaVo javasolja például - STERIclave B 2200 / 2200P a KaVo cégtől - Citomat / K-sorozat a Getinge cégtől Autokláv háromszoros elővákuummal, min. 4 perc 134 C ± 1 C mellett (273.2 F ± 33.8 F) Alkalmazási tartomány a gyártó használati utasításának megfelelően. Csak fényvezető hüvellyel rendelkező kézidarabok esetén Amennyiben a fényvezető hüvelyanyag cikkszám a sterilizálás miatt elveszti fényerejét, cserélje ki azt. A kézidarabban található fényforrás nem cserélhető. Hegyek, Endo reszelők, reszelőtartók, Endo kulcsok, nyomatékkulcsok sterilizálása A sterilizációs ciklusok maximális számát nem szabad meghaladni. Forrólevegős sterilizáció és radioaktív besugárzásos sterilizáció nem alkalmazható, a termék sérülését okzhatja. A KaVo nem vállal felelősséget a meg nem engedett eljárások alkalmazásáért, mint pl. az etilén-oxidos, formaldehides és alacsony hőmérsékletű plazma sterilizálásért. Kizárólag megtisztított és fertőtlenített termékek sterilizálhatók. A készülékek újrafelhasználására és ellátására vonatkozó helyszínen érvényes, aktuális előírásokat figyelembe kell venni. 27 / 54

28 2 Előkészítési módszerek a DIN EN ISO szerint 2.5 Az asszisztensi konzol előkészítése A megtisztított és fertőtlenített fecskendőket, endo reszelőket, reszelőtartókat, endo kulcsokat és forgatónyomaték kulcsokat egyesével a termékek sterilitását megőrző csomagolásokba (pl. KaVo STERIclave-tasakokba Anyag cikkszám ) hegesztjük, vagy sterilizációs kazettában (pl. KaVo sterilizációs kazetta Anyag cikkszám ) sterilizáljuk. A sterilizáló tartállyal szemben támasztott követelmények: EN 868 és ISO Megfelelő gőzáteresztéssel 138 o C hőmérsékletig ellenálló Rendszeres karbantartás Ezek a követelmények a dupla egyszerhasználatos steril csomagolásokra is érvényesek. Megengedett sterilizáló eszközök: Validált ciklusparaméterekkel rendelkező sterilizáló eszközök Validálatlan ciklusparaméterekkel rendelkező sterilizáló készülékek, amelyek megfelelnek a DIN EN ISO 14161:2000 követelményeinek Megengdett eljárások: Eljárás Frakcionált elővákuum Gőzsterilizáló eszköz (AAMI TIR Nr. 12, DIN EN ISO 14161, DIN EN ISO 17665) (DQ, IQ, OQ és PQ) Időtartam / Hőmérséklet 3-20 perc 132 C/ 134 C hőmérsékleten 138 o C Raktározás Az újabb használatra előkészített termékeket portól védett és lehetőleg csíraszegény környezetben tároljuk egy száraz, sötét és hűvös helyiségben. Vegye figyelembe a steril tárgy eltarthatósági dátumát. 2.5 Az asszisztensi konzol előkészítése A műszertartó előkészítése A műszertartó előkészítése az asszisztencia elemen azonos az orvosi elem műszertartójának előkészítésével. Lásd még: A TM-asztal műszertartójának előkészítése, Oldal Szívótömlő csatlakozódarab előkészítése A csatlakozó idomokat 1 és a 2 vegyük le az elszívótömlőkről. 28 / 54

29 2 Előkészítési módszerek a DIN EN ISO szerint 2.6 A páciens-elem előkészítése Az elszívótömlő csatlakozó idomának tisztítása és fertőtlenítése A szétszedett alkotóelemeket folyó víz alatt megtisztítjuk. A szétszedett darabokat legalább 10 percig fertőtlenítsük hőkezeléssel 93 C-on (a teljes ciklus kb. 20 perc). Szívótömlő csatlakozódarab sterilizálása A sterilizálás anyagi károkat okozhat. Az elszívótömlő csatlakozó idomát ne sterilizáljuk. A szívókanülöket a gyári előírások szerint kell sterilizálni Az elszívótömlők szűrőbetéteinek előkészítése A szűrőbetéteket naponta és sebészeti munkák végzése után ellenőrizni kell. A szűrőbetéteteket (Anyag cikkszám ) legkésőbb a szívóteljesítmény csökkenése esetén ki kell cserélni. A tisztítás higiéniai okokból nem ajánlott. Vegyük le a szívótömlőket a tartóról. ð Amikor a szívótömlőket levesszük a tartóról, a szívómotor automatikusan bekapcsol. Tartson a szűrőfoglalat alá egy kendőt, majd húzza ki a tokból a szűrőbetétet. Szükség esetén tegyen új szűrőbetétet (Anyag cikkszám ) a foglalatba. A szívócsöveket fertőtlenítőszerrel át kell törölni. 2.6 A páciens-elem előkészítése Öblítőpohár előkészítése Felkészítés a gyártó utasításai szerint. 29 / 54

30 2 Előkészítési módszerek a DIN EN ISO szerint 2.6 A páciens-elem előkészítése Öblítőpohár tartó és öblítőpohár töltő előkészítése Víz a készülékben. Kifolyó víz által okozott anyagi kár a "Pohártöltő" vagy a "Csészeöblítés" billentyű megnyomása után. Mielőtt a pohártöltőt vagy a köpőcsészét levenné, győződjön meg róla, hogy a készülék ki van kapcsolva! A készülék bekapcsolása előtt ellenőrizze, hogy a pohártöltő és a köpőcsésze megfelelően van-e csatlakoztatva! Az öblítőpohár-alátét és az öblítőpohár-töltő tisztítása és fertőtlenítése Az összeszerelés során ügyelni kell arra, hogy a pohártöltőn legyen O-gyűrű. Ellenőrizze az O-gyűrű (Anyag cikkszám ) sértetlenségét, és adott esetben cserélje ki a víz- és oxidációs károk elkerülése érdekében. A pohártöltőt felfelé húzva 1 (Anyag cikkszám ) vegye le. A poháralátétet 3 (Anyag cikkszám ) vegye le. A poháralátétet és a pohártartót folyó víz alatt tisztítsa meg. Az O-gyűrűt 2 (Anyag cikkszám ) szilikonzsírral (Anyag cikkszám ) benedvesítjük. A termikus fertőtlenítés anyagi károkat okozhat. Az öblítőpohár-alátétet ne fertőtlenítsük termikus eljárással. 30 / 54

31 2 Előkészítési módszerek a DIN EN ISO szerint 2.6 A páciens-elem előkészítése Az öblítőpohár-töltő termikusan fertőtleníthető. Öblítőpohár tartó és öblítőpohár töltő sterilizálása A sterilizálás anyagi károkat okozhat. Az öblítőpohár-töltőt és az öblítőpohártartót ne sterilizáljuk Köpőcsésze előkészítése Víz a készülékben. Kifolyó víz által okozott anyagi kár a "Pohártöltő" vagy a "Csészeöblítés" billentyű megnyomása után. Mielőtt a pohártöltőt vagy a köpőcsészét levenné, győződjön meg róla, hogy a készülék ki van kapcsolva! A készülék bekapcsolása előtt ellenőrizze, hogy a pohártöltő és a köpőcsésze megfelelően van-e csatlakoztatva! A köpőtál tisztítása és fertőtlenítése A célra alkalmatlan tisztítószerek használata anyagi károkat okozhat. Ne használjunk savat vagy homokot tartalmazó és habzó tisztítószereket. Öntsünk egy adag DEKASEPTOL gélt a köpőtálba, és egy kefével oszlassuk szét. A tisztításhoz hagyjuk a gélt kb. 5 percig hatni. Fertőtlenítéshez hagyjuk a gélt kb. 15 percig hatni. A hatóidő eltelte után nyomjuk meg a köpőtál gombot. A köpőtálat egy kefével alaposan tisztítsuk meg. A köpőtál alapos tisztításához és termikus fertőtlenítéséhez forgassuk el a köpőtálat, és vegyük le. 31 / 54

32 2 Előkészítési módszerek a DIN EN ISO szerint 2.7 A vízvezető rendszer manuális felkészítése A termikus fertőtlenítés anyagi károkat okozhat. Az üveg köpőtálat ne fertőtlenítsük termikusan. A porcelán köpőtálat fertőtleníthetjük termikus eljárással. 2.7 A vízvezető rendszer manuális felkészítése A "kompakt vizesblokk", egy vízpalack vagy az integrált vízcsírátlanító berendezést tartalmazó, de intenzív csírátlanítás készletet nem tartalmazó DVGW vizesblokk készlet alkalmazása esetén a vízvezető rendszert manuálisan kell átmosni. Az automatikus higiéniai funkciók csak az intenzív csírátlanító készlettel állnak rendelkezésre. FIGYELMEZTETÉS A "kompakt vizesblokk" kiegészítő óvintézkedések nélküli alkalmazása esetén fennáll a fertőzések veszélye. Csírák juthatnak a kezelővízbe, illetve az ivóvízhálózatba. A "kompakt vizesblokk" alkalmazása esetén nincs az egységben telepített vízcsírátlanítás, így megfelelő óvintézkedéseket kell tenni. KaVo javasolja az integrált vízcsírátlanító berendezéssel ellátott DVGW vizesblokk" KaVo OXYGENAL 6 (Anyag cikkszám ) termékkel kombináltan történő alkalmazását. A vízpalack készlet (Anyag cikkszám ) alkalmazása esetén a mellékelt adagolóval megfelelő mennyiségű KaVo OXYGENAL 6-ot (Anyag cikkszám ) adunk minden töltethez. A pontos mennyiség a víz fertőtlenítésére szolgáló adagoló útmutatójában található. A manuális felkészítést az alábbi esetekben kell elvégezni: Az első üzembe helyezés előtt és üzemszünetek után (hétvége, ünnepnapok, szabadság, stb.) A munka megkezdése előtt Minden beteg után (rövidített, 20 másodperces öblítőprogram) Minden vízvételező pontot eszközök nélkül 2 percig át kell mosni és többször működtetni kell a pohártöltőt. Az első üzembe helyezés előtt és üzemszünetek után a levegővezetékeket röviden át kell fújni. 2.8 A vízvezető rendszer automatikus higiéniai funkciói Szükség van az intenzív csírátlanítás készletre és a DVGW-vizesblokkra. 32 / 54

33 2 Előkészítési módszerek a DIN EN ISO szerint 2.8 A vízvezető rendszer automatikus higiéniai funkciói A csíraképződés veszélyt jelenthet az egészségre. Fennáll a fertőzés veszélye. A munka megkezdése előtt öblítsünk át minden vízvételi helyet műszerek nélkül. Az első üzembe helyezés előtt, valamint állásidők után (hétvége, ünnepnapok szabadság stb.) fuvassuk ill. öblítsük át a levegő- és vízvezetékeket. Végezzük el az intenzív fertőtlenítést. A pohártöltőt többször működtessük. A vízvezető rendszer magában foglalja a kezelőegység minden olyan vízvezetékét, amely kapcsolatba kerül a beteggel. Ide tartoznak a orvosi és az asszisztensi konzol műszerei, valamint a kezelőegység köpőcsészéjén lévő öblítőpohár-töltő. A kezelőegység normál üzemmódjában a tartós csírátlanító funkció a KaVo OXYGE NAL 6 csírátlanító szer automatikus adagolásával gondoskodik a vízvezető rendszerek folyamatos csíraredukciójáról. A mosóprogram és az intenzív csírátlanítás lehetővé teszi a vízvezető rendszer automatizált átmosását és csírátlanítását. Ez stagnációs periódusokban is meggátolja a mikroorganizmusok képződését, és biztosítja a betegek higiénikus vízellátását Öblítőprogram A 02-es öblítőprogram 2 percig végzi a vízvezetékrendszer komplett automatikus öblítését, a műszereket és az öblítőpohár-töltőt is beleértve (hidrogén-peroxid-koncentráció 0,02 %). A 01-es rövidített öblítőprogram 20 másodpercig öblíti az orvosi és aszszisztensi konzol valamennyi műszerét. Az öblítőprogram használata A munka megkezdése előtt Minden beteg után (rövidített öblítőprogram) Röviden megnyomjuk az "Intenzív csírátlanítás" billentyűt. A mosóprogram és az intenzív csírátlanítás előkészítése A csírátlanító feltétet rátesszük a porceláncsészére. 33 / 54

34 2 Előkészítési módszerek a DIN EN ISO szerint 2.8 A vízvezető rendszer automatikus higiéniai funkciói Műszerek felhelyezése a csírátlanító adapterre Az öblítőprogramhoz és az intenzív fertőtlenítéshez le kell venni a három- és többfunkciós kézidarabok kanüljeit. S-asztal Rögzítse a lengőkart az elülső rögzítőállásban, hogy meggyőződhessen arról, hogy a műszer ki van véve. Rögzítő funkció nélküli lengőkarok esetében egy elfordulásgátlót (Anyag cikkszám ) kell behelyezni, hogy meggyőződhessen róla, hogy a műszer ki van véve. Fogja meg a három- vagy többfunkciós kézidarabot a markolatnál, majd finoman forgatva vegye le kanült. A három- vagy többfunkciós kézidarabokat a kanülök nélkül tegye a csírátlanító készlet feszítőelemébe. Eközben ügyelni kell arra, hogy a három- vagy többfunkciós kézidarabok W (víz) gombja be legyen nyomva, és ne áramoljon ki levegő. 34 / 54

35 2 Előkészítési módszerek a DIN EN ISO szerint 2.8 A vízvezető rendszer automatikus higiéniai funkciói A fogorvosi és asszisztensi konzolok műszertömlőit a csírátlanító készlet megfelelő helyeibe tesszük. A lengőcsöveket a mellékelt tartóval támasztjuk. A motor, a műszerek és a multiflexkuplungok minden vízszabályozó elemét meg kell nyitni. A COMFORTbase felhelyezése a fertőtlenítőrátétre A COMFORTbase esetében egy felfogó adapter is elérhető a csírátlanító feltéthez. Az öblítőprogramhoz és az intenzív csírátlanításhoz nyomja be a felfogó adaptert a csírátlanító feltét négy gumifelfogójának egyikébe. Csatlakozassa a COMFORTbase-t a felfogó adapterre. Az öblítőprogram menete Állítsuk be az öblítési időt. Nyomja meg az "Érték csökkentése" vagy az "Érték növelése" billentyűt a 01 Programm vorbereiten: 01 vagy 02 Programm vorbereiten: 02 öblítőprogram kiválasztásához. ð A 01-es öblítőprogram alapbeállítás szerinti értéke 0:20 perc műszerenként. ð A 02-es öblítőprogram alapbeállítás szerinti értéke 2:00 perc műszerenként. Nyomja meg a lábpedált, a műszertömlők és a három- vagy többfunkciós kézidarab öblítési idejének kijelzéséhez. A lábkapcsoló pedáljának lenyomásával lehetőség van az egyes öblítőprogramok öblítési idejének beállítására az "Érték csökkentése" és az "Érték növelése" gombokkal 0:01-4:00 perc közötti időtartományban. Az öblítőprogram négy lépésben fut. A 01-es öblítőprogramban a 2-es lépéssel kezdődik a folyamat, a 02-es öblítőprogramban pedig a 4-es lépéssel. Lépés Leírás 4.0 Frissvíz ellátás Időtartam: 60 másodperc 35 / 54

36 2 Előkészítési módszerek a DIN EN ISO szerint 2.8 A vízvezető rendszer automatikus higiéniai funkciói Lépés Leírás 3.0 Mosás öblítőpohár Időtartam: 20 másodperc 2.0 Az eszközök mosása Időtartam: Műszerenként különböző mosási idők állíthatók be. Alapbeállítás: 01-es öblítőprogram = 20 másodperc műszerenként 02-es öblítőprogram = 2 perc műszerenként 1.0 A három- és többfunkciós kézidarab kiöblítése a 01-es ill. 02-es mosóprogram mosási ideje 0.1 Várakozási pozíció a műszerek letételéhez. Öblítőprogram indítása Az öblítőprogram indítható azonnal, vagy csak a következő nap reggelén. A folyamat azonnali indításához nyomjuk meg röviden az "intenzív csírátlanítás" billentyűt. ð A kiválasztott öblítőprogram elindul. vagy Kapcsoljuk ki a készüléket, és csak másnap reggel kapcsoljuk be újra. ð A folyamat automatikusan beindul. Az öblítési idő a 02-es öblítőprogramhoz igazodik. Ha a készüléket egész nap nem használják (azaz nem teszik le a műszereket), másnap reggel bekapcsoláskor automatikusan elindul az öblítőprogram. Az "Intenzív fertőtlenítés" gobbal az öblítőprogram bármikor megszakítható. A készülék ki- és bekapcsolásakor szintén megszakad az öblítőprogram Intenzív fertőtlenítés Vegye figyelembe a műszerek használati utasításait. Az intenzív fertőtlenítés hosszabb állásidők esetén megakadályozza a mikroorganizmusok képződését. Az intenzív fertőtlenítés során a vízvezetékek automatikusan feltöltődnek emelt koncentrációjú KaVo OXYGENAL 6-tal. Az intenzív csírátlanítási program időtartama kb. 45 perc. Ezalatt az emelt hidrogénperoxid-koncentráció legalább 30 percig fejti ki hatását a rendszerben 36 / 54

37 2 Előkészítési módszerek a DIN EN ISO szerint 2.8 A vízvezető rendszer automatikus higiéniai funkciói Hosszabb állásidők esetén (> 4 hét) az állásidő idejére további intenzív csírátlanítást kell végezni. Az intenzív csírátlanítás szükségessége az első üzembe helyezés és az állásidők (hétvége, ünnepnapok, szabadság stb.) során automatikusan megjelenik az "Intenzív csírátlanítás" gomb felső LED-jén. Ha 10 másodpercenként hangjelzés hallatszik és villog az "Intenzív csírátlanítás" gomb alsó LED-je, úgy gondoskodni kell a KaVo OXYGENAL 6 utántöltéséről. Ha feltöltés során hangjelzés hallatszik (10-szer, másodperces ütemben), úgy a tartály megtelt. Lásd még: 2 OXYGENAL 6 utántöltése A HYDROclean (4.6) lépés közben az elszívás használata nem lehetséges. Ha az intenzív csírátlanítás során zavar keletkezik az amalgám szeparátorban, a teljes folyamat megszakad. Villog a HYDROclean billentyű alsó LED-je. Az intenzív fertőtlenítés folyamata: Első üzembe helyezéskor Hosszú (több mint 4 hetes) állásidők előtt, alatt és után Hétvégén Szabadság alatt Rizikócsoportba tartozó páciensek kezelését követően Az intenzív fertőtlenítés indítása Az Intenzív csírátlanítás billentyűt 4 másodpernél hosszabb ideig nyomjuk, míg hangjelzés szólal meg és villog az "Intenzív csírátlanítás" billentyű felső LED-je. A display-kijelző az intenzív csírátlanítás menüjébe vált. Végezze el az intenzív csírátlanítás előkészületeit. Lásd még: A mosóprogram és az intenzív csírátlanítás előkészítése, Oldal 33 Nyomjuk meg az "Intenzív csírátlanítás" billentyűt. ð Az intenzív csírátlanítás megkezdődik és több lépcsőben végbemegy. A kijelzőn nyomon követhető a folyamat. A fontosabb lépések az alábbiakban olvashatók. Lépés Leírás 7.0 A háromfunkciós és a többfunkciós kézidarab, valamint a köpőcsésze csírátlanítása Időtartam: 60 másodperc 6.0 Az eszközök csírátlanítása Időtartam: másodperc 5.0 A pohár csírátlanítása Időtartam: 40 másodperc 4.0 Várakozási idő (hangjelzés, kikapcsolás lehetséges) Időtartam: 30 perc 37 / 54

38 2 Előkészítési módszerek a DIN EN ISO szerint 2.8 A vízvezető rendszer automatikus higiéniai funkciói Lépés Leírás 3.0 A pohár öblítése Időtartam: 40 másodperc 2.0 Az eszközök öblítése Időtartam: 30 másodperc 1.0 A három- és többfunkciós kézidarab öblítése Időtartam: 30 másodperc 0.1 Várakozási pozíció a műszerek lerakásához Ha a kijelzőn megjelenik a "01 Intenzív fertőtlenítés kész" üzenet, az intenzív fertőtlenítés befejeződött. Tegyen le minden műszert, majd vegye le a csírátlanító feltétet! Intenzív csírátlanítás megszakítása a tartózkodási időben Annak érdekében, hogy senkinek ne kelljen az intenzív csírátlanítás végéig a készülék mellett maradnia, az intenzív csírátlanítás a 4. programlépésben megszakítható (pl. a hétvége előtti utolsó munkanapon). A 4-es programlépés az a várakozási idő, amelyben a mikroorganizmusok magasabb OXYGENAL 6 koncentráció mellett elpusztulnak. Feltétel Az intenzív csírátlanítás a 4-es programlépésben található. Feltétel 4 másodperces hangjelzés szólal meg. A készüléket kikapcsoljuk. A 30 perces várakozási idő után történő bekapcsolásnál a fennmaradó programlépések azonnal és automatikusan mennek végbe. Ha a készüléket a 30 perc letelte előtt újra bekapcsolják, először teljesen letelik a várakozási idő, mielőtt megtörténik az intenzív csírátlanítási program hátralevő lépéseinek ledolgozása. Behatási fázis átugrása Erre a funkcióra akkor van szükség, ha az elindított csírátlanítási folyamat már megkezdődött és feltétlenül szükség van a kezelőegység alkalmazására (pl. vészesetben, klinikákban, stb.). Lásd még: A mosóprogram menete, Oldal 35 Az intenzív csírátlanítás a 4. lépésben történik: Nyomja meg és tartsa nyomva egyidejűleg az Intenzív csírátlanítás és a Hydroclean gombokat. Egyidejűleg nyomja meg a lábkapcsoló pedálját. ð Az intenzív csírátlanítás a 3.7. lépésbe kapcsol. ð Elindul az automatikus öblítési folyamat. 38 / 54

39 2 Előkészítési módszerek a DIN EN ISO szerint 2.9 Az elszívó rendszer előkészítése és automatikus higiéniai funkciói Intenzív fertőtlenítés hosszabb állásidő esetén (> 4 hét) Hosszabb üzemszünet esetén, például az egyetemeken a szemeszterszünetek alatt a teljes üzemszünet közben intenzív csírátlanítás történik. A csírátlanító folyadék az üzemszünet alatt a rendszerben marad. A leállási idő előtt Indítsuk el az intenzív csírátlanítást, majd a 4-es fokozatban a hangjelzés után a 30 perces várakozási időn belül kapcsoljuk ki. A tömlők megtörése miatti károk elkerülése érdekében azokat le kell venni a csírátlanító feltétről és az orvosi polcba kell akasztani. A csírátlanító feltétet a köpőcsészében hagyjuk. A kezelőegységet az üzemszünetek közben le kell takarni. A leállási idő után Kapcsoljuk be a központi kompresszort. A berendezésnyomás elérése után be kell kapcsolni a kezelőegység központi vízellátását. Az orvosi és asszisztensi konzolok műszertömlőit tegye vissza a csírátlanító feltét megfelelő helyeire. Kapcsolja be a kezelőegységet. ð A készülék automatikusan elindítja a megkezdett ciklus hátralévő lépéseit. Hagyjuk befejeződni a ciklust, majd futtassunk le egy teljes második intenzív csírátlanítást. ð A készülék készen áll a kezelésekhez. További intenzív fertőtlenítés az állásidő alatt KaVo javasolja, hogy pl. az egyetemeken a szemeszterszünetekben további intenzív csírátlanítást végezzenek. Ennek során átöblítésre kerülnek a berendezés részei, és a csírátlanító folyadék kicserélődik. 2.9 Az elszívó rendszer előkészítése és automatikus higiéniai funkciói Az elszívórendszer és az elszívótömlők előkészítése Az elszívórendszer és az elszívótömlők tisztítása és fertőtlenítése Az elszívótömlőket minden használat után tisztítsuk ki, és naponta fertőtlenítsük DEKASEPTOL Gel-lel. DEKASEPTOL Gel alkalmazása Minden szívótömlővel szívjunk fel egy pohár hideg vizet. A DEKASEPTOL adagolóeszközét felhelyezett szívó kézidarabbal vagy kézzel egy-egy alkalommal nyomjuk le a nyálszívótömlőhöz és a permetködelszívóhoz. A DEKASEPTOL Gel-t ki kell szívni az adagolóeszközből. Minden szívótömlővel szívassunk fel egy újabb pohár hideg vizet. 39 / 54

40 2 Előkészítési módszerek a DIN EN ISO szerint 2.9 Az elszívó rendszer előkészítése és automatikus higiéniai funkciói Végül szívassunk fel egy további adag DEKASEPTOL Gel-t és hagyjuk, hogy kifejtse a hatását. Tegyük el a szívótömlőket. DEKASEPTOL Gel alapkészlet DEKASEPTOL Gel utántöltő kanna Anyag cikkszám Anyag cikkszám HYDROclean funkció A HYDROclean funkció a vízelvezető és a leválasztó rendszer, kezelőegységen belüli és kívüli hidromechanikus tisztítását szolgáló automatikus program. A tisztítás friss, tiszta víz bevezetésével történik (korlátozott átöblítés). Ez a funkció biztosítja a víz szűrőházon keresztüli elszívását az AQUAmat-ból a leválasztó rendszerig. A köpőcsésze öblítése váltakozva be- és kikapcsol. A HYDROclean funkció megakadályozza a fehérjék kicsapódását és tapadását, és megkönnyíti a lebegőanyagok elszállítását. A HYDROclean funkció elvégzése: Minden kezelés után Előkészület Feltétel Az elszívótömlők függő helyzetben a tartón maradnak. Nyomja meg a HYDROclean gombot. ð A HYDROclean funkció az előkészítő lépésben van. A HYDROclean-funkció indítása Nyomja meg a HYDROclean gombot. ð A HYDROclean funkció elindul. A HYDROclean funkció akkor fejeződik be, ha kialszik a felső LED. A HYDROclean" gombbal a folyamat bármikor megszakítható. 40 / 54

41 2 Előkészítési módszerek a DIN EN ISO szerint 2.9 Az elszívó rendszer előkészítése és automatikus higiéniai funkciói A szívócsövek manuális belső tisztítása a vízcsapnál (opcionális) A szívótömlők kézi belső tisztítása kizárólag a Centramat/Dekamat készlettel végezhető. A manuális belső tisztítás céljából szívótömlőt kell tartani a vételező helyhez. A szívótömlő, a lefolyó és a leválasztó rendszer átöblítődnek. Ennek során víz szívása történik az Aquamatból a vízcsappal, a szívószerkezeten keresztül a leválasztó rendszerig. A manuális belső tisztítás elvégzése: Minden kezelés után Úgy kell minden szívótömlőt egymás után a vízcsaphoz tartani, hogy melléklevegő beszívás ne történjen. ð A vákuumnak köszönhetően automatikusan adagolt vízmennyiség átadására kerül sor. A folyamat befejezését követően (kb. 3 másodperc elteltével) hangjelzés hallható. E50 Life Centramat/Dekamat készlettel Vegye le a tömlőt lassan oldalra billentve, majd akassza az asszisztencia elemre. Tubewashing funkció (opcionális) A Tubewashing funkció kizárólag a Centramat/Dekamat készlettel hajtható végre. A Tubewashing funkció a szívótömlők, a vízelvezető és a leválasztó rendszer hidromechanikus tisztítását és fertőtlenítését szolgáló automatikus program. A tisztítás friss, tiszta víz és fertőtlenítőszer bevezetésével történik. Ennek során víz szívása történik az Aquamatból a vízcsappal, a szívószerkezeten keresztül a leválasztó rendszerig. A köpőcsésze öblítése felváltva be- és kikapcsol, egyidejűleg a rendszer automatikusan egy adag DEKASETOL-t pumpál a köpőcsészébe. A Tubewashing funkció: Sebészeti kezelések Minden este 41 / 54

42 2 Előkészítési módszerek a DIN EN ISO szerint 2.9 Az elszívó rendszer előkészítése és automatikus higiéniai funkciói Előkészület Pattintsa a csőtisztító feltétet (Anyag cikkszám ) az Aquamat vízcsapjára. E50 Life Centramat/Dekamat készlettel Nyomja meg a "HYDROclean" gombot. ð A HYDROclean funkció az előkészítő lépésben található. A gomb felső LED-je gyorsan villog. Csatlakoztassa a szívótömlőket csatlakozó idomok nélkül a csőtisztító feltétre. E50 Life Centramat/Dekamat készlettel A Tubewashing funkció indítása Megnyomjuk a "HYDROclean" billentyűt. 42 / 54

43 2 Előkészítési módszerek a DIN EN ISO szerint 2.10 Amalgám leválasztó előkészítése ð Elindul a Tubewashing funkció. A Tubewashing folyamat közben DEKASEPTOL Gel pumpálódik a köpőcsészébe. A DEKASEPTOL Gelt egy kefével elosztjuk és megtisztítjuk a csészét. A Tubewashing folyamat lejárta után világít a felső kijelző dióda. A szívócsöveket levesszük a csőtisztító feltétről és félretesszük. ð A Tubewashing funkció befejeződött. A HYDROclean" billentyűvel a folyamat bármikor megszakítható Amalgám leválasztó előkészítése Tetszés szerint az alábbi rendszerek alkalmazhatók: "Dürr" amalgám szeparátor Külső nedves elszívó előkészítése a központi amalgám szeparátorra történő csatlakoztatás céljából "Dürr" szeparáló Az amalgám-leválasztó rendszer optimális ápolása a HYDROclean funkció, valamint a DEKASEPTOL Gel helyes és rendszeres alkalmazása esetén biztosított. Lásd még: Az elszívó rendszer előkészítése és automatikus higiéniai funkciói, Oldal 39 Vegye figyelembe az amalgám leválasztó használati utasítását A KaVo Screen One / KaVo Screen HD előkészítése Tisztítás és fertőtlenítés Kezelésre érzékeny textíliák. A kezelésre érzékeny textíliákon maradandó, eltávolíthatatlan foltok keletkezhetnek. A foltokat azonnal távolítsuk el vízzel. A fertőtlenítő spray használata anyagi károkat okozhat. A fertőtlenítőszer bejut a résekbe, és feloldja a festéket. Fertőtlenítő sprayt ne használjunk. A fertőtlenítést kizárólag törléssel végezzük. Tisztítsa meg a felületeket puha kendővel és vízzel, majd fertőtlenítse törlés útján, engedélyezett fertőtlenítőszerrel. Engedélyezett fertőtlenítőszerek: CaviCide / CaviWipes (Metrex) Mikrozid AF Liquid (Schülke & Mayr) FD 322 (Dürr Dental) 43 / 54

44 2 Előkészítési módszerek a DIN EN ISO szerint 2.11 A KaVo Screen One / KaVo Screen HD előkészítése Incidin Liquid (Ecolab) 44 / 54

45 3 A fertőtlenítő- és csírátlanító szer cseréje és ellenőrzése 3.1 OXYGENAL 6 utántöltése 3 A fertőtlenítő- és csírátlanító szer cseréje és ellenőrzése 3.1 OXYGENAL 6 utántöltése A KaVo csírátlanító berendezésekben kizárólag a KaVo OXYGENAL 6 (Anyag cikkszám ) szer alkalmazható. Az OXYGENAL 6 fogyasztás a páciensek kezelése során használt vízfogyasztásától függ. Ha az OXYGENAL 6 tartály kiürült, úgy 10 másodpercenként egy hangjelzés hallható. Csak akkor töltsön fel KaVo OXYGENAL 6-ot, ha a hangjelzés 10 másodpercenként szólal meg. A hangjelzés az alábbi módon kapcsolható ki: tartsa lenyomva a kapcsolópedált + háttámla fel + háttámla le. A kezelőegység következő bekapcsolása után ismét megszólal a hangjelzés A pohártöltőt 1 és a burkolatot 2 levesszük. KaVo OXYGENAL 6-tal feltöltjük (max. 1 liter). A középső nyílásba ne öntsünk folyadékot (öblítőpohár-lefolyó). 45 / 54

46 3 A fertőtlenítő- és csírátlanító szer cseréje és ellenőrzése 3.1 OXYGENAL 6 utántöltése Az utántöltést azonnal be kell fejezni, mihelyt másodpercenként hangjelzés szólal meg (10 hangjelzés). ð A tartály megtelt. Helyezzük fel az öblítőpohár-töltőt és az öblítőpohártartót. Ellenőrzizzük az öblítőpohár-töltő O-gyűrűjét, hogy nincsenek-e rajta sérülések OXYGENAL 6 utántöltése a vízpalack használata esetén OXYGENAL túladagolása. A DVGW vizesblokkos palack használata esetén nem szabad plusz OXYGENAL 6-ot a vízpalackba tenni. A sérült vízpalack anyagi károkat okozhat. Működési zavarok vagy funkciókiesés a vizespalack szivárgása miatt. A vizespalackot ne tegyük mosogatógépbe, és ne öblítsük 50 -nál melegebb vízzel. A karcolt, deformálódott vagy elszíneződött vizespalackot ne használjuk tovább. Ügyeljünk a vizespalackon feltüntetett maximális élettartamra. Vizespalack készlet: (Anyag cikkszám ) Adagoló feltét (Anyag cikkszám ) 46 / 54

47 3 A fertőtlenítő- és csírátlanító szer cseréje és ellenőrzése 3.1 OXYGENAL 6 utántöltése A vizespalack levétele és tisztítása A vizespalackot lassú balra forgatással vegyük le. Így a vizespalackban lévő túlnyomás lassan eltávozhat. A vízpalackban lévő vizet legalább naponta egyszer ki kell cserélni. Az intézkedések hatékonyságának biztosítása érdekében a KaVo nyomatékkal javasolja a víz KaVo OXYGENAL 6 segítségével történő felkészítését. A vizespalackot 50 o C-nál alacsonyabb hőmérsékletű vízzel öblítsük. A vizespalackot adagoló segítségével töltsük újra. A kiömlött OXYGENAL-t a felületek elszíneződésének megakadályozása érdekében azonnal fel kell törölni. A KaVo OXYGENAL 6 adagoló csövéről eltávolítjuk a védőcsövet. A csövet átvezetjük a KaVo OXYGENAL 6 palack durva szitájának nyílásán. A KaVo OXYGENAL 6 adagolót szorosan a KaVo OXYGENAL 6 palackra csavarjuk. A fedélen lévő nyílást fordítsuk 1,5 liter töltőmennyiségre. ð A fedél a töltési pozícióba kattan. A KaVo OXYGENAL 6 palackot sima felületre állítjuk. 47 / 54

48 3 A fertőtlenítő- és csírátlanító szer cseréje és ellenőrzése 3.1 OXYGENAL 6 utántöltése A KaVo OXYGENAL 6 palackot összenyomjuk, míg a csírátlanító folyadék a piros jelölés fölé emelkedik. ð Túladagolás esetén a skálajelölésen túli felesleges mennyiséget a rendszer automatikusan elszívja, amelynek köszönhetően biztosított pontos adagolás. A vízpalackot a KaVo OXYGENAL 6 palackkal feltöltjük. Ügyelni kell arra, hogy a KaVo OXYGENAL 6 adagoló (orr) kiöntő nyílása közvetlenül a vízpalack nyílása fölött legyen. Ezt követően a vízpalackot ivóvízzel teljesen feltöltjük. 48 / 54

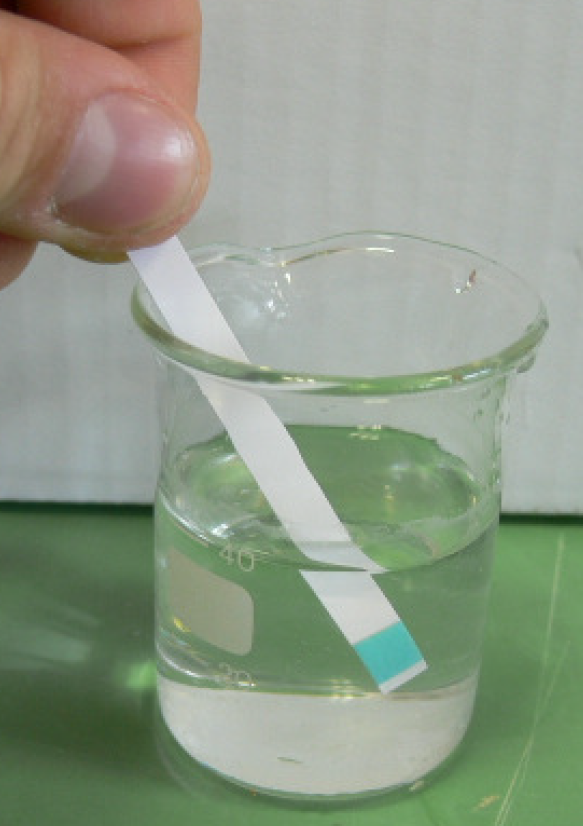

49 Ápolási utasítás ESTETICA E50 Life 3 A fertőtlenítő- és csírátlanító szer cseréje és ellenőrzése 3.2 Az OXYGENAL 6 koncentráció ellenőrzése Az adagolófejben esetlegesen visszamaradt anyag nem szennyeződés, hanem olyan hatóanyag, amely hosszabb állásidő esetén a víz kondenzálódása után lera kódik. A lerakódott anyag néhány újabb adagolás után újra feloldódik. A vízpalackot jobbra forgatva szorosan a kezelőegységre csavarjuk. ð A vízpalack feltöltése sűrített levegővel történik. 3.2 Az OXYGENAL 6 koncentráció ellenőrzése A 0,02% H2O2 (200 ppm) normál koncentráció ellenőrzése: Töltsön fel egy mérő poharat (40 ml) 39 ml vízzel és 1 ml kezelt vízzel. Merítse a Merckoquant Peroxid Test tesztcsíkokat a folyadékba. 49 / 54

50 3 A fertőtlenítő- és csírátlanító szer cseréje és ellenőrzése 3.3 A DEKASEPTOL Gel flakon cseréje (csak Dekamat készlet esetén) ð Vesse össze a színt a dobozon található színskálával, majd olvassa le az értéket: 200 ppm értékű koncentráció 5 mg/l értéknek felel meg. Egyéb koncentráció értékek az alábbi táblázatban ellenőrizhetők: H2O2 koncentráció érték Mérőpohár Víz : Kezelt víz arány Érték a tesztcsíkon 0,02% (200 ppm) normál koncentráció 40 ml 39:1 5 mg/l 0,05% (500 ppm) 100 ml 99:1 5 mg/l 0,1% (1000 ppm) 40 ml 39:1 25 mg/l 0,2% (2000 ppm) 80 ml 79:1 25 mg/l 0,25% (2500 ppm) intenzív csírátlanító koncentráció 100 ml 99:1 25 mg/l 0,3% (3000 ppm) 120 ml 119:1 25 mg/l 3.3 A DEKASEPTOL Gel flakon cseréje (csak Dekamat készlet esetén) A DEKASEPTOL Gel flakon kizárólag a Dekamat/Centramat készlettel cserélhető! Feltétel A DEKASEPTOL Gel flakon cseréje közben az eszköznek bekapcsolva kell lennie. Kapcsolja be az eszközt. Nyissa fel az eszközalapon található fedelet, majd vegye ki a DEKASEPTOL Gel flakont. 50 / 54
