MB 156/3. Art. No TERMÉK ADATLAP

Átírás

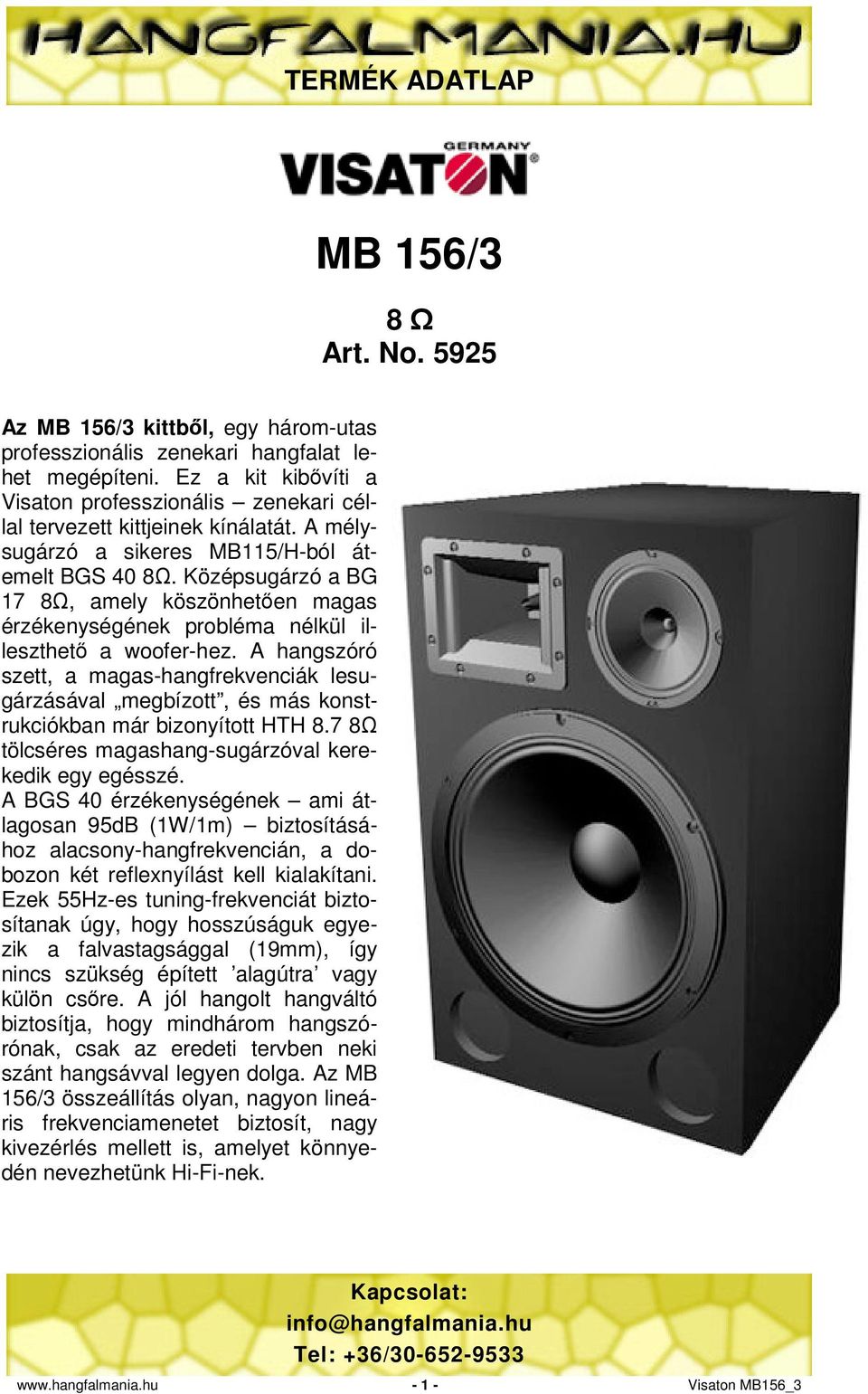

1 MB 56/3 8 Ω Art. No Az MB 56/3 kittből, egy három-utas professzionális zenekari hangfalat lehet megépíteni. Ez a kit kibővíti a Visaton professzionális zenekari céllal tervezett kittjeinek kínálatát. A mélysugárzó a sikeres MB5/H-ból átemelt BGS 40 8Ω. Középsugárzó a BG 7 8Ω, amely köszönhetően magas érzékenységének probléma nélkül illeszthető a woofer-hez. A hangszóró szett, a magas-hangfrekvenciák lesugárzásával megbízott, és más konstrukciókban már bizonyított HTH 8.7 8Ω tölcséres magashang-sugárzóval kerekedik egy egésszé. A BGS 40 érzékenységének ami átlagosan 95dB (W/m) biztosításához alacsony-hangfrekvencián, a dobozon két reflexnyílást kell kialakítani. Ezek 55Hz-es tuning-frekvenciát biztosítanak úgy, hogy hosszúságuk egyezik a falvastagsággal (9mm), így nincs szükség épített alagútra vagy külön csőre. A jól hangolt hangváltó biztosítja, hogy mindhárom hangszórónak, csak az eredeti tervben neki szánt hangsávval legyen dolga. Az MB 56/3 összeállítás olyan, nagyon lineáris frekvenciamenetet biztosít, nagy kivezérlés mellett is, amelyet könnyedén nevezhetünk Hi-Fi-nek Visaton MB56_3

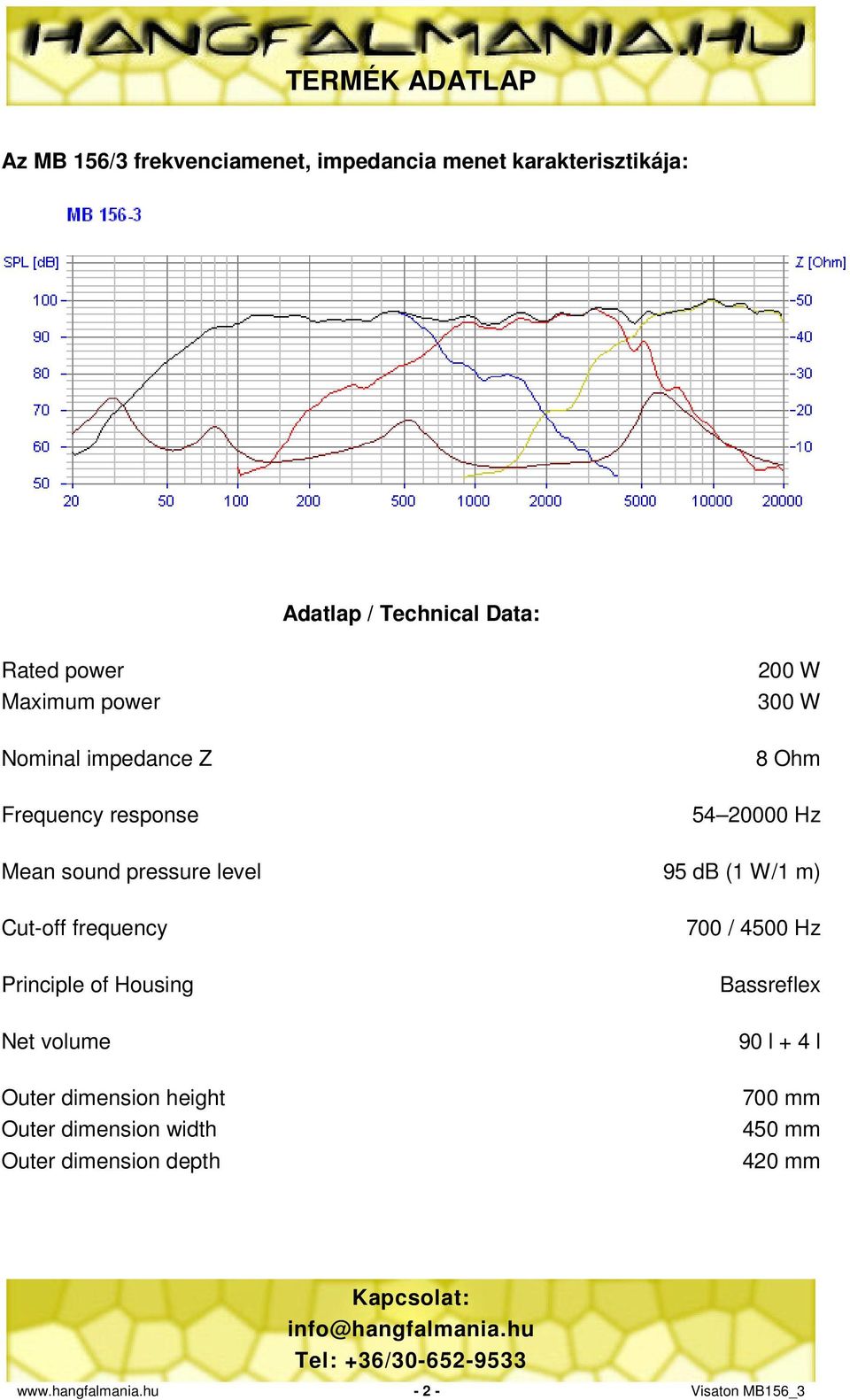

2 Az MB 56/3 frekvenciamenet, impedancia menet karakterisztikája: Adatlap / Technical Data: Rated power Maximum power Nominal impedance Z Frequency response 200 W 300 W 8 Ohm Hz Mean sound pressure level 95 db ( W/ m) Cut-off frequency Principle of Housing Net volume Outer dimension height Outer dimension width Outer dimension depth 700 / 4500 Hz Bassreflex 90 l + 4 l 700 mm 450 mm 420 mm Visaton MB56_3

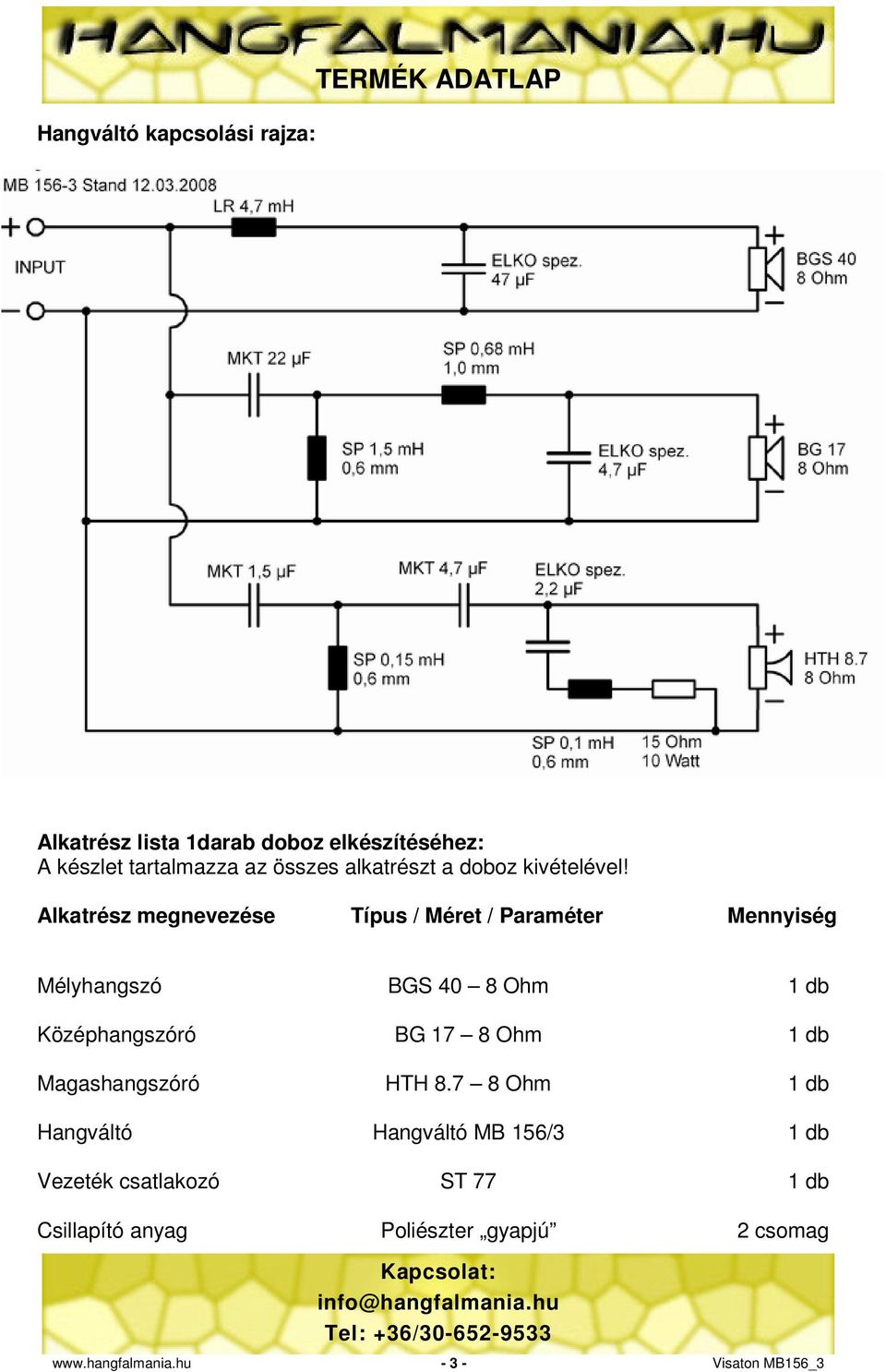

3 Hangváltó kapcsolási rajza: TERMÉK ADATLAP Alkatrész lista darab doboz elkészítéséhez: A készlet tartalmazza az összes alkatrészt a doboz kivételével! Alkatrész megnevezése Típus / Méret / Paraméter Mennyiség Mélyhangszó Középhangszóró Magashangszóró BGS 40 8 Ohm BG 7 8 Ohm HTH Ohm db db db Hangváltó Hangváltó MB 56/3 db Vezeték csatlakozó ST 77 db Csillapító anyag Poliészter gyapjú 2 csomag Visaton MB56_3

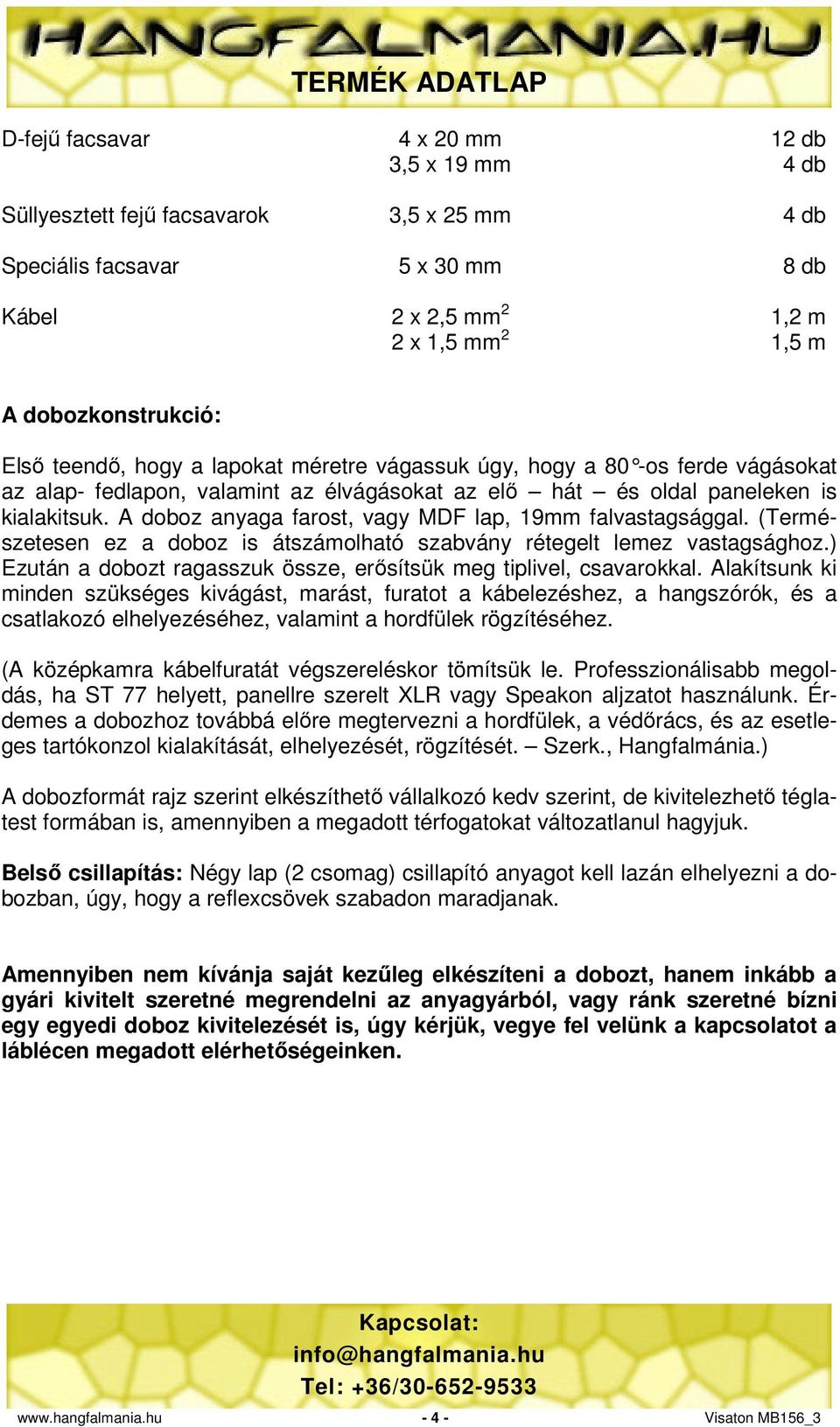

4 D-fejű facsavar Süllyesztett fejű facsavarok Speciális facsavar TERMÉK ADATLAP 4 x 20 mm 3,5 x 9 mm 3,5 x 25 mm 5 x 30 mm 2 db 4 db 4 db 8 db Kábel 2 x 2,5 mm 2,2 m 2 x,5 mm 2,5 m A dobozkonstrukció: Első teendő, hogy a lapokat méretre vágassuk úgy, hogy a 80 -os ferde vágásokat az alap- fedlapon, valamint az élvágásokat az elő hát és oldal paneleken is kialakitsuk. A doboz anyaga farost, vagy MDF lap, 9mm falvastagsággal. (Természetesen ez a doboz is átszámolható szabvány rétegelt lemez vastagsághoz.) Ezután a dobozt ragasszuk össze, erősítsük meg tiplivel, csavarokkal. Alakítsunk ki minden szükséges kivágást, marást, furatot a kábelezéshez, a hangszórók, és a csatlakozó elhelyezéséhez, valamint a hordfülek rögzítéséhez. (A középkamra kábelfuratát végszereléskor tömítsük le. Professzionálisabb megoldás, ha ST 77 helyett, panellre szerelt XLR vagy Speakon aljzatot használunk. Érdemes a dobozhoz továbbá előre megtervezni a hordfülek, a védőrács, és az esetleges tartókonzol kialakítását, elhelyezését, rögzítését. Szerk., Hangfalmánia.) A dobozformát rajz szerint elkészíthető vállalkozó kedv szerint, de kivitelezhető téglatest formában is, amennyiben a megadott térfogatokat változatlanul hagyjuk. Belső csillapítás: Négy lap (2 csomag) csillapító anyagot kell lazán elhelyezni a dobozban, úgy, hogy a reflexcsövek szabadon maradjanak. Amennyiben nem kívánja saját kezűleg elkészíteni a dobozt, hanem inkább a gyári kivitelt szeretné megrendelni az anyagyárból, vagy ránk szeretné bízni egy egyedi doboz kivitelezését is, úgy kérjük, vegye fel velünk a kapcsolatot a láblécen megadott elérhetőségeinken Visaton MB56_3

5 Doboz rajz: Visaton MB56_3

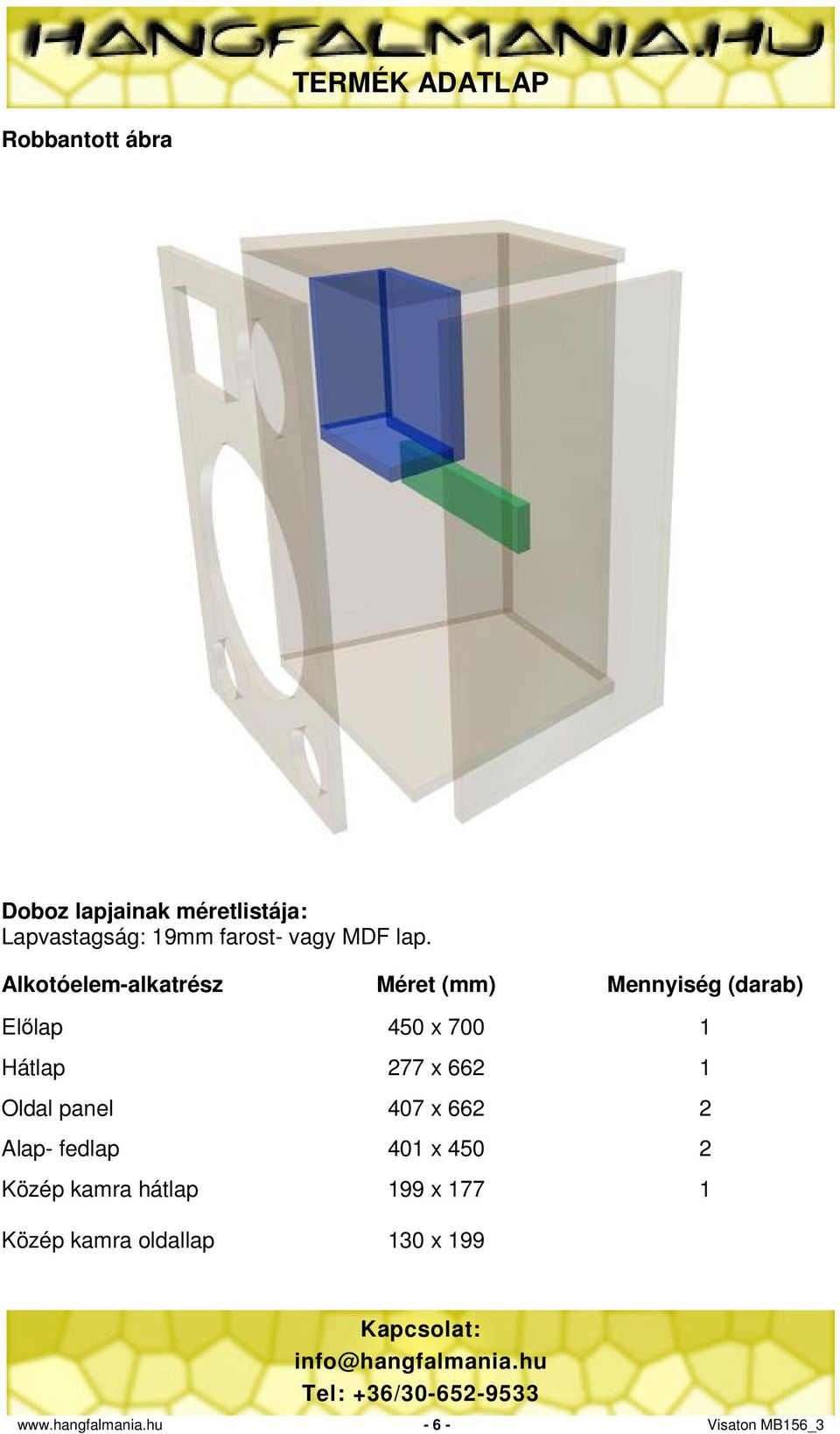

6 Robbantott ábra Doboz lapjainak méretlistája: Lapvastagság: 9mm farost- vagy MDF lap. Alkotóelem-alkatrész Méret (mm) Mennyiség (darab) Előlap Hátlap Oldal panel Alap- fedlap Közép kamra hátlap Közép kamra oldallap 450 x x x x x x Visaton MB56_3

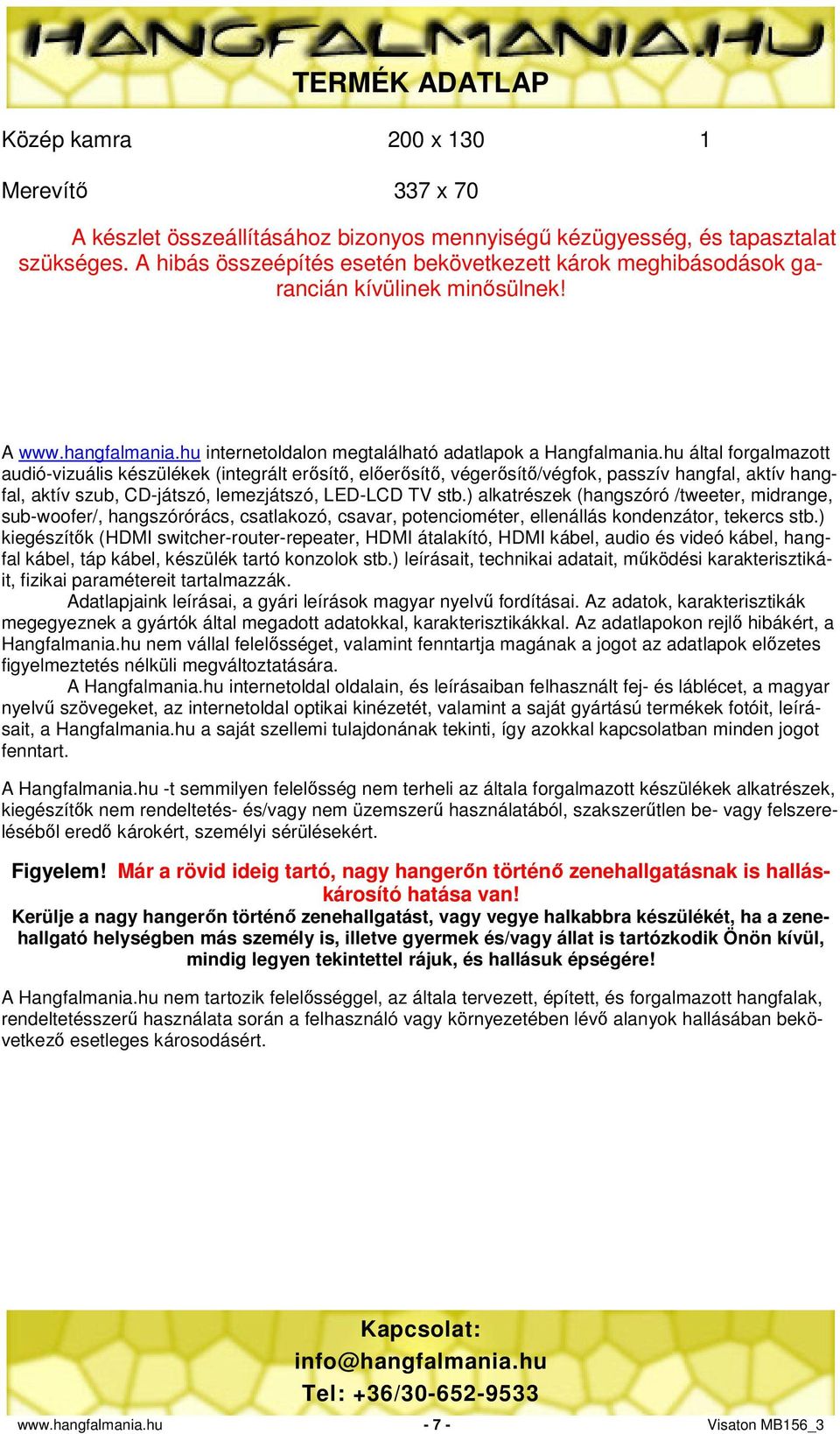

7 Közép kamra Merevítő TERMÉK ADATLAP 200 x x 70 A készlet összeállításához bizonyos mennyiségű kézügyesség, és tapasztalat szükséges. A hibás összeépítés esetén bekövetkezett károk meghibásodások garancián kívülinek minősülnek! A internetoldalon megtalálható adatlapok a Hangfalmania.hu által forgalmazott audió-vizuális készülékek (integrált erősítő, előerősítő, végerősítő/végfok, passzív hangfal, aktív hangfal, aktív szub, CD-játszó, lemezjátszó, LED-LCD TV stb.) alkatrészek (hangszóró /tweeter, midrange, sub-woofer/, hangszórórács, csatlakozó, csavar, potenciométer, ellenállás kondenzátor, tekercs stb.) kiegészítők (HDMI switcher-router-repeater, HDMI átalakító, HDMI kábel, audio és videó kábel, hangfal kábel, táp kábel, készülék tartó konzolok stb.) leírásait, technikai adatait, működési karakterisztikáit, fizikai paramétereit tartalmazzák. Adatlapjaink leírásai, a gyári leírások magyar nyelvű fordításai. Az adatok, karakterisztikák megegyeznek a gyártók által megadott adatokkal, karakterisztikákkal. Az adatlapokon rejlő hibákért, a Hangfalmania.hu nem vállal felelősséget, valamint fenntartja magának a jogot az adatlapok előzetes figyelmeztetés nélküli megváltoztatására. A Hangfalmania.hu internetoldal oldalain, és leírásaiban felhasznált fej- és láblécet, a magyar nyelvű szövegeket, az internetoldal optikai kinézetét, valamint a saját gyártású termékek fotóit, leírásait, a Hangfalmania.hu a saját szellemi tulajdonának tekinti, így azokkal kapcsolatban minden jogot fenntart. A Hangfalmania.hu -t semmilyen felelősség nem terheli az általa forgalmazott készülékek alkatrészek, kiegészítők nem rendeltetés- és/vagy nem üzemszerű használatából, szakszerűtlen be- vagy felszereléséből eredő károkért, személyi sérülésekért. Figyelem! Már a rövid ideig tartó, nagy hangerőn történő zenehallgatásnak is halláskárosító hatása van! Kerülje a nagy hangerőn történő zenehallgatást, vagy vegye halkabbra készülékét, ha a zenehallgató helységben más személy is, illetve gyermek és/vagy állat is tartózkodik Önön kívül, mindig legyen tekintettel rájuk, és hallásuk épségére! A Hangfalmania.hu nem tartozik felelősséggel, az általa tervezett, épített, és forgalmazott hangfalak, rendeltetésszerű használata során a felhasználó vagy környezetében lévő alanyok hallásában bekövetkező esetleges károsodásért Visaton MB56_3
