ALTO GENESIS SAT ALTO GENESIS SUB TERMÉK ADATLAP. Art. No Art. No Az ALTO GENESIS SUB/SAT, egy 3-utas kompakt rendszer.

Átírás

1 ALTO GENESIS SAT 4 Ω Art. No ALTO GENESIS SUB 4 Ω Art. No Az ALTO GENESIS SUB/SAT, egy 3-utas kompakt rendszer. Készletben külön vásárolható meg a szatellit és külön a szub! Az ALTO GENESIS hangfal szett megtervezésének alapvető célja az volt, hogy ne kelljen lemondani a jó hangminőségről azoknak se, akiknek amúgy nincs elég nagy szobájuk ahhoz, hogy hagyományos méretű hangfalakat helyezzenek el benne. Ez a rendszer kimagasló hangminőséget produkál, minimális méretei ellenére. A két külön bal és jobb szub használata megkönnyíti az elhelyezhetőséget, és kipótolja mélytartománnyal a szatelliteket. A szubokat egymás mellé, mono üzemmódban is lehet használni. A bandpassz elrendezésű szubok motorja a hosszú löketű W 130 S - 8Ω. Ez a kiegyensúlyozott hangszóró, a doboz kialakítás és a kapott frekvencia menet lehetővé teszi, hogy a szub, mindössze 110Hz-en 30 db/oktáv meredekséggel vágja a jelet, és a 110Hz feletti hangok lesugárzását már a szatellit végzi. Ez a színt legtöbbször csak aktív mélysugárzóval érhető el. A szatellit sugárzó (korábbi nevén: ALTO PICCOLO) hangváltója is ugyanezen a keresztezési frekvencián vág, összehangolva a szubéval, bizonyítva ezzel, hogy a két-két doboz, egy 3-utas, sztereó rendszert képez. A pontosan illesztett, összehangolt hangváltók nyújtotta másik nagy előny, hogy a szubok nem kívánnak pontos elhelyezést. A pici polchangszóróként használható szatellit hangsugárzók életteli magashangokat és kiegyensúlyozott középhangokat produkálnak, elérve ezzel a megkívánt térbeli hangzást. A doboz tuning frekvenciája 110Hz Visaton ALTO GENESIS SUB/SAT

2 Az ALTO GENESIS SUB/SAT frekvenciamenet, impedancia menet karakterisztikája: Technical Data: SATELLITE Nominal power handling with high pass Peak power handling with high pass Nominal impedance Z Frequency response 80 W 150 W 4 Ohm Hz Mean sound pressure level 82 db (1 W/1 m) Cut-off frequency Principle of Housing Net volume Outer dimension height Outer dimension width Outer dimension depth 110/4000 Hz Bassreflex 3 l 243 mm 160 mm 180 mm Visaton ALTO GENESIS SUB/SAT

3 Technical Data: SUB Rated power Maximum power Nominal impedance Z Frequency response 80 W 150 W 4 Ohm Hz Mean sound pressure level 82 db (1 W/1 m) Cut-off frequency Principle of Housing Net volume Outer dimension height Outer dimension width Outer dimension depth 110 Hz Bandpass 13 l 200 mm 200 mm 490 mm Hangváltó kapcsolási rajza - SAT: Visaton ALTO GENESIS SUB/SAT

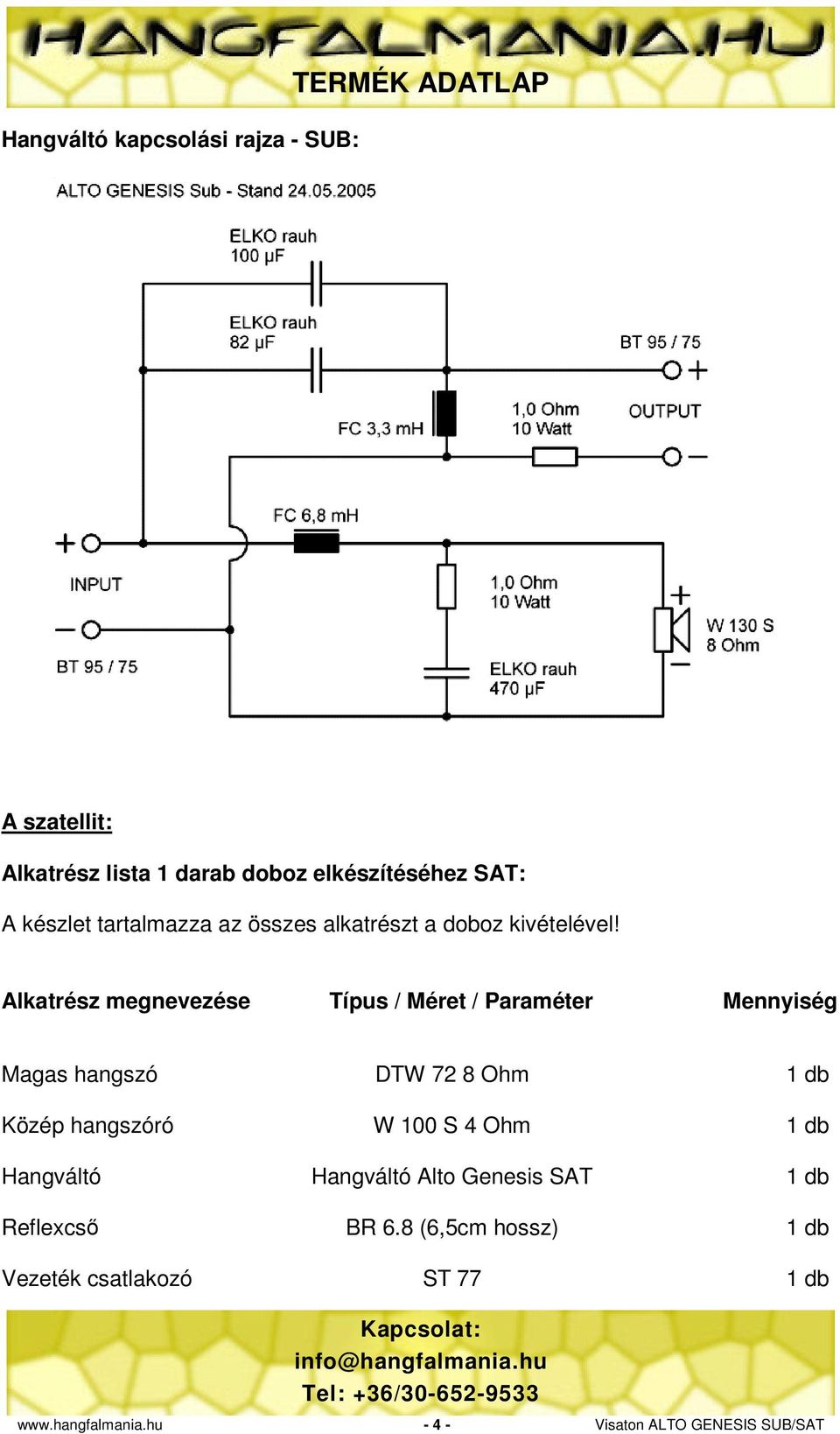

4 Hangváltó kapcsolási rajza - SUB: TERMÉK ADATLAP A szatellit: Alkatrész lista 1 darab doboz elkészítéséhez SAT: A készlet tartalmazza az összes alkatrészt a doboz kivételével! Alkatrész megnevezése Típus / Méret / Paraméter Mennyiség Magas hangszó DTW 72 8 Ohm 1 db Közép hangszóró W 100 S 4 Ohm 1 db Hangváltó Hangváltó Alto Genesis SAT 1 db Reflexcső BR 6.8 (6,5cm hossz) 1 db Vezeték csatlakozó ST 77 1 db Visaton ALTO GENESIS SUB/SAT

5 Csillapító anyag Poliészter gyapjú 1/4 csomag Facsavarok Süllyesztett fejű csavar 3.5 x 19 mm 3,5 x 25 mm 4 db 9 db Kábel 2 x 1.5 mm 2 0,5 m A doboz konstrukció: A lehető legegyszerűbb dobozkivitel érdekében, a bemarásokat, és az előlap élmarást el lehet hagyni, aki mégsem tenne le ezekről, azok az előlep éleire 10mm széles, 30 -os törést készítsenek. A dobozlapokat a méretlista alapján kell levágatni. Majd a rajzot követve összeragasztani. Az előlapba, és a hátlapba kerülő lyukakat ki lehet vágni utólag is. Végül csak a felületkezelés marad hátra, festhetjük, felvihetünk rá bevonatot, vagy le is fóliázhatjuk. Belső csillapítás: Mindkét szatellitbe fél-fél csomag poliészter-csillapító vattát kell tömni összeszereléskor. Szatellit doboz lapjainak méretlistája: A lapokat 16mm-es farost-lemezből, vagy MDF lapból kell vágatni. Alkotóelem-alkatrész Méret (mm) Mennyiség (darab) Elő- és hátlap 211 x Alap- és fedlap 180 x Oldallap 180 x Visaton ALTO GENESIS SUB/SAT

6 A jobb oldali doboz elkészítéséhez, a magas-hangszóróhoz megadott méreteket tükrözni kell! Visaton ALTO GENESIS SUB/SAT

7 A szub: Alkatrész lista 1darab doboz elkészítéséhez SUB: A készlet tartalmazza az összes alkatrészt a doboz kivételével! Alkatrész megnevezése Típus / Méret / Paraméter Mennyiség Mélyhangszó W 130 S - 8 Ohm 1 db Hangváltó Hangváltó Alto Genesis SUB 1 db Reflexcső BR (19cm hossz) 1 db Vezeték csatlakozó BT 95/75 1 db Csillapító anyag Poliészter gyapjú 1 csomag Süllyesztett fejű csavar 3,5 x 25 mm 9 db Kábel 2 x 1.5 mm 2 1,5 m A doboz konstrukció: A lehető legegyszerűbb dobozkivitel érdekében, a bemarásokat, és az előlap élmarást el lehet hagyni, aki mégsem tenne le ezekről, azok az előlep éleire 14mm széles, 45 -os törést készítsenek. A dobozlapokat a méretlista alapján kell levágatni. Majd a rajzot követve összeragasztani. A belső keretek kivágásait, előre kell kialakítani, az előlapba, és a hátlapba kerülő lyukakat ki lehet vágni utólag is. Végül csak a felületkezelés marad hátra, festhetjük, felvihetünk rá bevonatot, vagy le is fóliázhatjuk. Ahhoz hogy a dobozba be tudjuk szerelni a hangszórót, az alaplapot csavaros rögzítéssel kell ellátni, hogy kivehető legyen. Végül az alaplaba kerül a dupla hangszóró-csatlakozó, azután hogy a hangváltót beszereltük a dobozba, és az előlapba pedig a reflexcső. Bekötés: A két mélysugárzó egység IN megnevezésű csatlakozóit, az erősítő hangszóró kimeneteire kell kötni, és a mélysugárzó csatlakozó SAT megjelölésű csatlakozóiba kell bekötni a szatelliteket. A mélysugárzók installálása: - A két basszus dobozt egymás mellé lehet helyezni, mint mono-szub alkalmazást. Ennél viszont több előnnyel jár, ha külön-külön sztereó sugárzóként helyezzük el Visaton ALTO GENESIS SUB/SAT

8 őket. A helyes pozícióját a két szubnak az adott szoba adottságaihoz képest próbálgatással érhetjük el. - A hangsugárzók állítva és fektetve is elhelyezhetők, a lényeg csak az, hogy a reflexcsőnyílást ne tegyük 10 cm-nél közelebb, az őt körülvevő felületekhez (pl.: fal, szekrény oldala stb.). - A szubok falhoz vagy sarokhoz közeli elhelyezése a basszus hangok szintemelkedését eredményezi, de ezzel csak óvatosan, mert be is gerjesztheti a szobát torz mélyhangokat produkálva. - Az alacsony vágási frekvencia miatt, a szubokat bútorok, illetve függöny mögé is el lehet helyezni, mivel ez nem ront a hangminőségén. Belső csillapítás: Egy darab csillapító lappal kell kitömni a szub zárt oldalát. Szatellit doboz lapjainak méretlistája: A lapokat 16 mm-es farost-lemezből, vagy MDF lapból kell vágatni. Alkotóelem-alkatrész Méret (mm) Mennyiség (darab) Fedlap (zárólap) 200 x Alaplap (hátsó zárólap) 168 x Oldallap x Oldallap x Belső válaszlap 168 x Visaton ALTO GENESIS SUB/SAT
