1 ALTO III C 4 Ω Art. No Az ALTO III c kittből, egy 3-utas álló hangfal építhető. Oszlop formájának tervezésekor egy kompakt, 50 liter, nettó belső térfogat alatti, mégis testes hangú hangfal létrehozása volt a cél. A hangszóró szett kiválasztásakor a basszus tartomány lesugárzásának feladatát, két darab, párhuzamosan kötött W 170 S - 8Ω által alkotott iker-basszus szekcióra bízták a tervezők, így igen erőteljes mélyhang lesugárzást kapunk, ami nagyobb hangerőn is tiszta marad. Közép hangszórónak 450 Hz-től fölfelé, a mélysugárzók 10cm átmérőjű, pontos, tiszta hangú, mély-közép kistestvérére, egy 4 Ω-os W 100 S-re esett a választás. A mély-középnek egy 3 literes zárt kabinra van szüksége funkciója optimális ellátásához, ezt a térfogatot hangfalon belül a dobozrajz szerint ajánlott kialakítani. A gyári terveket követve, egy pár DT 94 8Ω magas hangszóró fogja a készre épített kittben, valamivel 3500Hz fölött megkezdeni a felső tartomány lesugárzását, korrekt, sokáig hallgatható magas hangokkal kiegészítve a hangképet. Az ALTO III c frekvenciamenet, impedancia menet karakterisztikája: Visaton ALTO III C

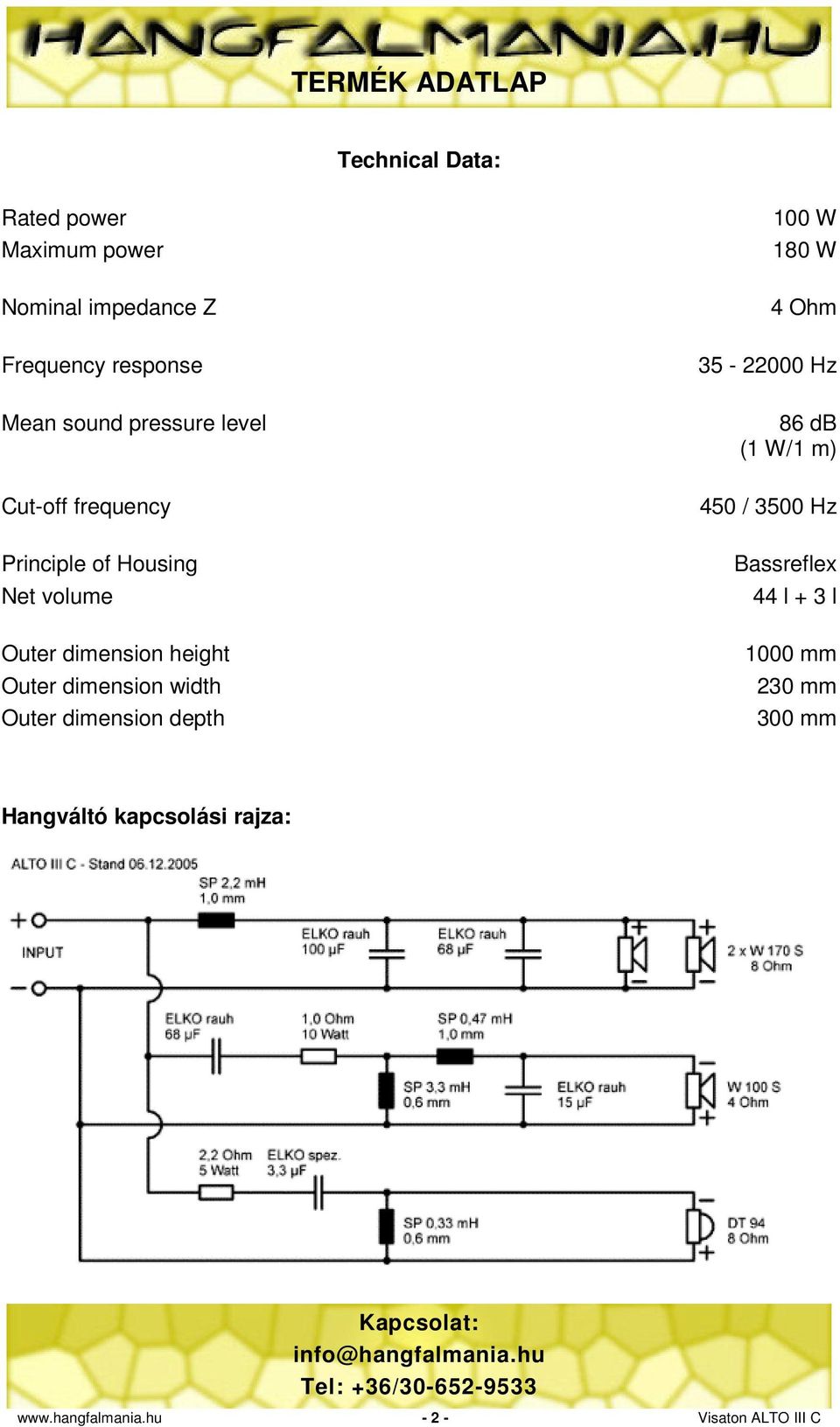

2 Technical Data: Rated power Maximum power Nominal impedance Z Frequency response Mean sound pressure level Cut-off frequency Principle of Housing Net volume Outer dimension height Outer dimension width Outer dimension depth 100 W 180 W 4 Ohm Hz 86 db (1 W/1 m) 450 / 3500 Hz Bassreflex 44 l + 3 l 1000 mm 230 mm 300 mm Hangváltó kapcsolási rajza: Visaton ALTO III C

3 Alkatrész lista 1darab doboz elkészítéséhez: A készlet tartalmazza az összes alkatrészt a doboz kivételével! Alkatrész megnevezése Típus / Méret / Paraméter Mennyiség Magas hangszó DT 94 8 Ohm 1 db Közép hangszóró W 100 S 4 Ohm 1 db Mély hangszóró W 170 S 8 Ohm 2 db Hangváltó Hangváltó Alto III c 1 db Reflexcső BR (teljes hossz) 1 db Vezeték csatlakozó ST 77 1 db Csillapító anyag Poliészter gyapjú 4 csomag Facsavarok 3.5 x 19 mm 22 db Kábel 2 x 1.5 mm 2 3,5 m A doboz konstrukció: Az egyszerű doboz szerkezetet, a találkozó felületeiknél fogva egymáshoz ragasztott lapok alkotják. Megépíthető farost, vagy MDF anyagból. A két kisebb lapot, amelyek a közép hangszórónak szánt, zárt kabin térfogatot hivatottak leválasztani, már menet közben érdemes beragasztani, és beragasztás előtt vagy után, de mindenképpen akkor, amikor még van helye a fúrógépnek egy 8mm-es lyukat fúrni a közép kabin hátlapjába, a hangszóró kábelkivezetésének - ami majd a hangváltóba csatlakozik. A hangváltó, a doboz szerkezet hátfalára kerül majd felrögzítésre, a felső mélyhangszóró kivágása mögött. Amennyiben nem kívánja saját kezűleg elkészíteni a dobozt, hanem inkább a gyári kivitelt szeretné megrendelni az anyagyárból, vagy ránk szeretné bízni egy egyedi doboz kivitelezését is, úgy kérjük, vegye fel velünk a kapcsolatot a láblécen megadott elérhetőségeinken Visaton ALTO III C

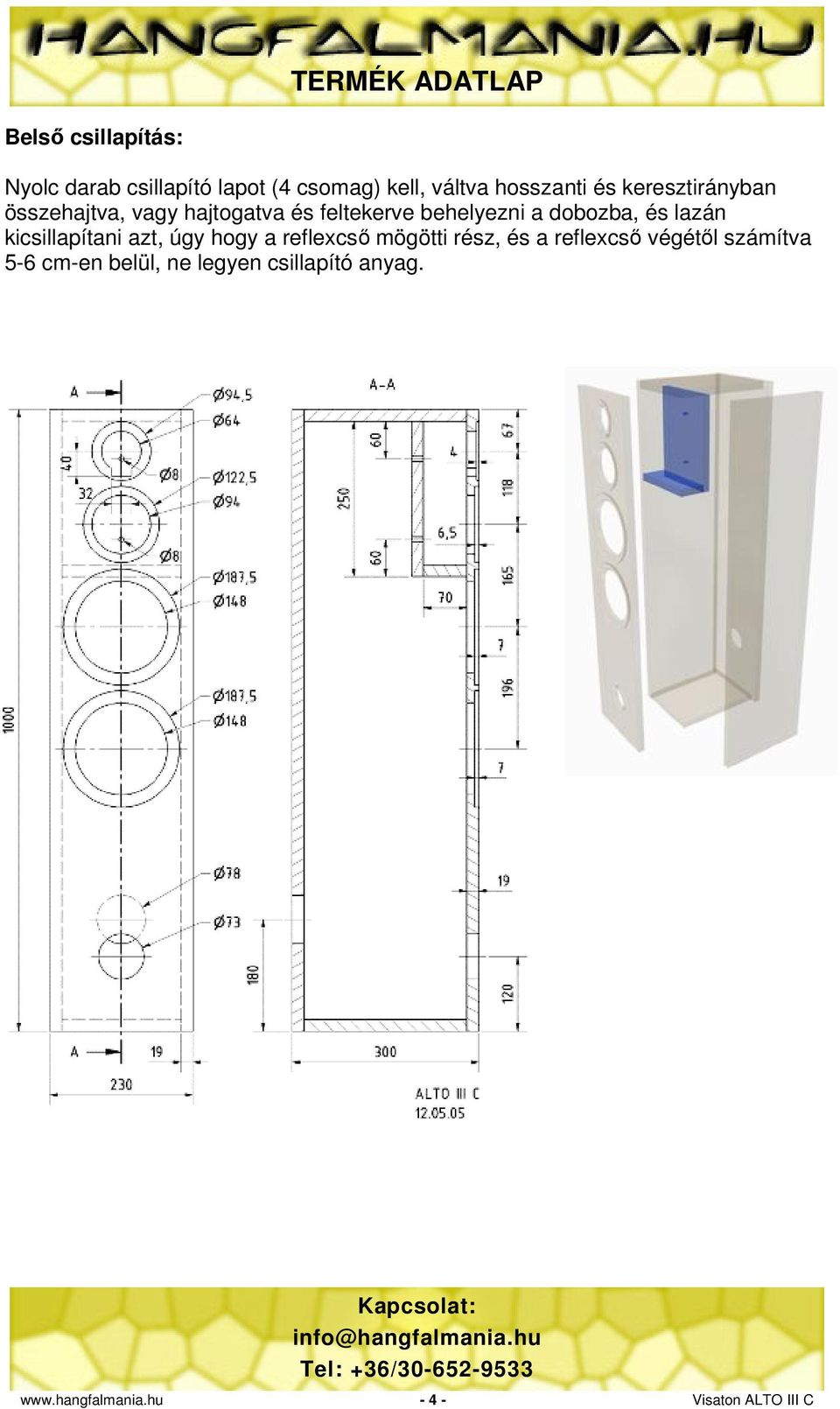

4 Belső csillapítás: Nyolc darab csillapító lapot (4 csomag) kell, váltva hosszanti és keresztirányban összehajtva, vagy hajtogatva és feltekerve behelyezni a dobozba, és lazán kicsillapítani azt, úgy hogy a reflexcső mögötti rész, és a reflexcső végétől számítva 5-6 cm-en belül, ne legyen csillapító anyag Visaton ALTO III C

5 Doboz lapjainak méretlistája: A lapokat farost-lemezből, vagy MDF lapból kell vágatni. Alkotóelem-alkatrész Méret (mm) Mennyiség (darab) Alap- és fedlap 192 x Oldallap 262 x Elő- és hátlap 230 x Középkamra hátlap 192 x Középkamra alaplap 192 x 70 1 A internetoldalon megtalálható adatlapok a Hangfalmania.hu által forgalmazott audió-vizuális készülékek (integrált erősítő, előerősítő, végerősítő/végfok, passzív hangfal, aktív hangfal, aktív szub, CD-játszó, lemezjátszó, LED-LCD TV stb.) alkatrészek (hangszóró /tweeter, midrange, sub-woofer/, hangszórórács, csatlakozó, csavar, potenciométer, ellenállás kondenzátor, tekercs stb.) kiegészítők (HDMI switcher-router-repeater, HDMI átalakító, HDMI kábel, audio és videó kábel, hangfal kábel, táp kábel, készülék tartó konzolok stb.) leírásait, technikai adatait, működési karakterisztikáit, fizikai paramétereit tartalmazzák. Adatlapjaink leírásai, a gyári leírások magyar nyelvű fordításai. Az adatok, karakterisztikák megegyeznek a gyártók által megadott adatokkal, karakterisztikákkal. Az adatlapokon rejlő hibákért, a Hangfalmania.hu nem vállal felelősséget, valamint fenntartja magának a jogot az adatlapok előzetes figyelmeztetés nélküli megváltoztatására. A Hangfalmania.hu internetoldal oldalain, és leírásaiban felhasznált fej- és láblécet, a magyar nyelvű szövegeket, az internetoldal optikai kinézetét, valamint a saját gyártású termékek fotóit, leírásait, a Hangfalmania.hu a saját szellemi tulajdonának tekinti, így azokkal kapcsolatban minden jogot fenntart. A Hangfalmania.hu -t semmilyen felelősség nem terheli az általa forgalmazott készülékek alkatrészek, kiegészítők nem rendeltetés- és/vagy nem üzemszerű használatából, szakszerűtlen be- vagy felszereléséből eredő károkért, személyi sérülésekért. Figyelem! Már a rövid ideig tartó, nagy hangerőn történő zenehallgatásnak is halláskárosító hatása van! Kerülje a nagy hangerőn történő zenehallgatást, vagy vegye halkabbra készülékét, ha a zenehallgató helységben más személy is, illetve gyermek és/vagy állat is tartózkodik Önön kívül, mindig legyen tekintettel rájuk, és hallásuk épségére! A Hangfalmania.hu nem tartozik felelősséggel, az általa tervezett, épített, és forgalmazott hangfalak, rendeltetésszerű használata során a felhasználó vagy környezetében lévő alanyok hallásában bekövetkező esetleges károsodásért Visaton ALTO III C
