1 Contents Elõkészületek Tulajdonságok Távirányító nyomógombjai LCD TV Biztonsági elõkészületek Mielõtt bekapcsolja a TV-ét Áramellátó csatlakozás Csatlakozások az Antenna bemeneti csatlakozóhoz Elemek behelyezése a távirányítóba A TV BE-/KIkapcsolása A TV bekapcsolása A TV kikapcsolása A menürendszer navigációja Menürendszer Kép menü Hang menü Tulajdonságok menü Installációs Menü Program Menü Forrás menü PC üzemmód Installáció Menűrendszer PC módban: Egyéb tuéajdonságok TV állapota PIP és PAP módok AV üzemmód Kép mód kiválasztás Zoom módok Kép kimerevítése Teletext Speciális teletext funkciót Gyorsszöveg TOP text Periférikus készülékek csatlakoztatása Magas felbontás A Scart csatlakozon keresztül Antenna bemeneten keresztül Dekóder TV és videó felvevő Adottság másolása Fényképezőgép és videókamera Dekóder csatlakoztatása a videó felvevőhöz 29 Fejhallgató csatlakozása (opcionális) Audio kimenet Mélynyomó csatlakoztatása A függelék: PC bemenet tipikus képernyõ módok 30 Bfüggelék: Antenna csatlakozó Cfüggelék: Periférikus készülékek csatlakoztatása 30 Periférikus készülékek csatlakozói Tanácsok Specifikációk Előkészületek A szellőztetés biztosítására hagyjon legalább 10 cm helyet szabadon a készülék körül. Bármilyen meghibásodás és veszélyes helyzet elkerülése végett, ne helyezzen semmiféle tárgyat a berendezés tetejére. A készüléket közepes hőmérsékleten használja. Tulajdonságok Távirányítóval vezérelt LCD TV. 100 program tárolási lehetőség a VHF, UHF vagy kábel csatorna adókról. Kábelcsatornákra hangolható A TV vezérlése könnyebb annak menürendszerével. 2 eurocsatlakozó foglalattal rendelkezik külso berendezésekhez (mint pl. videó, videó játékok, audió berendezés, stb.) Sztereó hangrendszer (3D Panorama). Teljes működésű Teletext Gyorsszöveg (1000 oldal) TOP text Fejhallgató csatlakozás A.P.S. (Automatic Programming System/Automatikus programozási rendszer) Minden program elnevezhető Automata hangolás előre vagy visszafele. Elalvás előtti időzítő Gyerekzár Automatikus némítás, ha nincs vétel. NTSC Playback. Az AV bemenet és elérhető. Rendelkezik VGA csatlakozóval külső eszközök, mint pl.: számítógépek csatlakoztatásához. Rendelkezik két HDMI csatlakozóval Digitális Videóhoz ls Audióhoz. Ez a csatlakozó egyaránt alkalmas nagyfelbontású jelek vételére. Rendelkezik PIP / PAP / PAT funkciókkal. Full HD (1920x1080). AVL (Automatikus hangerőkorlátozás) HA nincs jel, a TV 5 perc után automatikusan készenléti állapotra kapcsol PLL (Frequency Search/Frekvencia keresés) PC bemenet Dugóműködés Windows 98, ME, 2000, XP esetén Audio kimenet Magyar MAC MB UK-(W SUB-ALO-2SCRT)(3D 17 PAN)(ECO PIP)(WO SVHS)(C2) P , 16:21

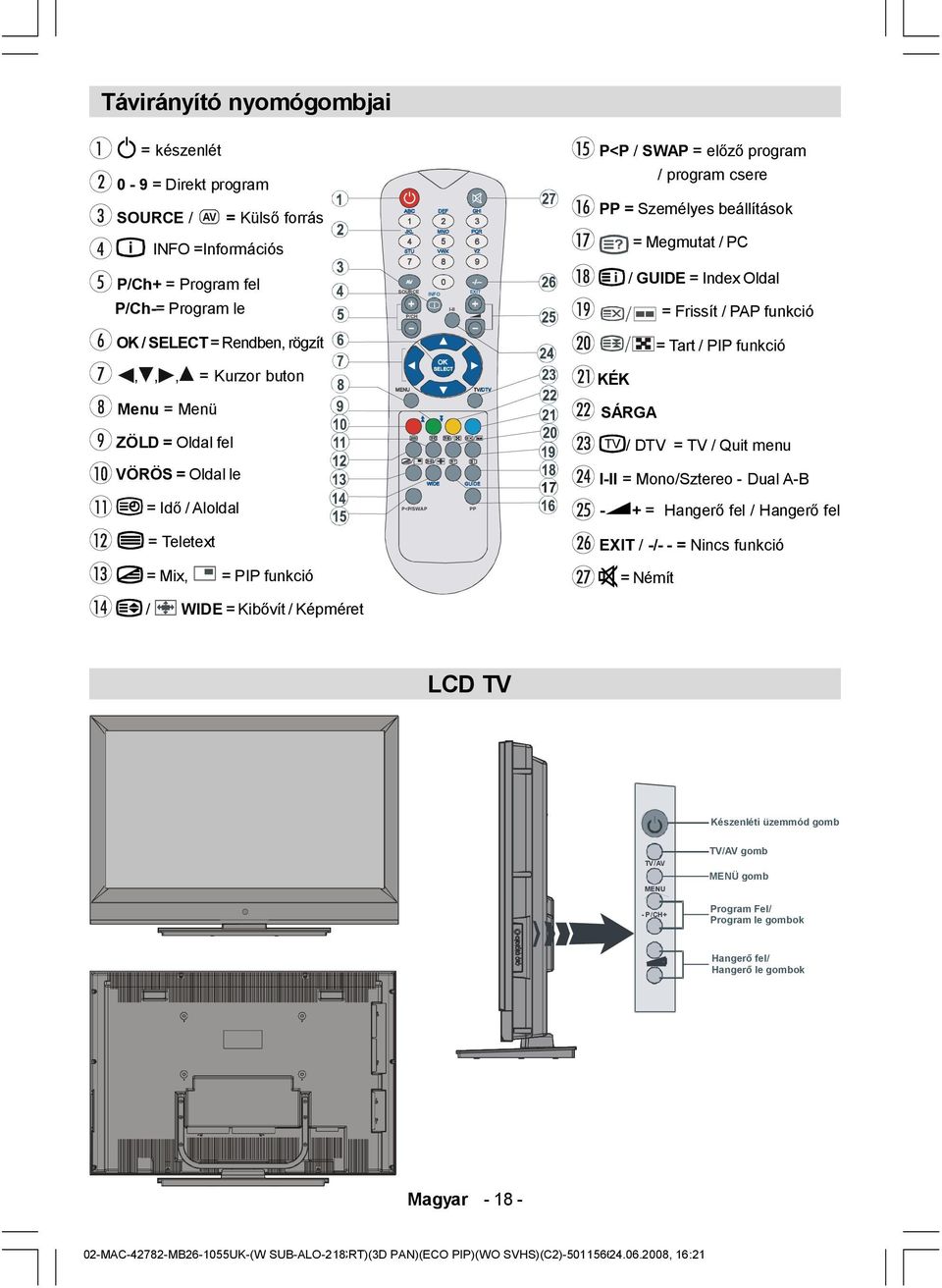

2 Távirányító nyomógombjai = készenlét 0-9 = Direkt program SOURCE / AV = Külső forrás INFO =Információs P/Ch+ = Program fel P/Ch-= Program le OK / SELECT = Rendben, rögzít,,, = Kurzor buton Menu = Menü ZÖLD = Oldal fel ABC DEF GHI JKL MNO PQR STU VWX YZ AV 0 -/-- SOURCE EXIT INFO I-II P/CH OK MENU TV/DTV P<P / SWAP = előző program / program csere PP = Személyes beállítások = Megmutat / PC / GUIDE = Index Oldal / = Frissít / PAP funkció / = Tart / PIP funkció KÉK SÁRGA / DTV = TV / Quit menu VÖRÖS = Oldal le = Idő / Aloldal P<P/SWAP WIDE GUIDE PP 17 I-II = Mono/Sztereo - Dual A-B - + = Hangerő fel / Hangerő fel = Teletext EXIT / -/- - = Nincs funkció = Mix, = PIP funkció = Némít / WIDE = Kibővít / Képméret LCD TV Készenléti üzemmód gomb TV/AV MENU - P/CH+ TV/AV gomb MENÜ gomb Program Fel/ Program le gombok Hangerő fel/ Hangerő le gombok Magyar MAC MB UK-(W SUB-ALO-2SCRT)(3D 18 PAN)(ECO PIP)(WO SVHS)(C2) P , 16:21

3 Biztonsági előkészületek Kérjük, a következő biztonsági intézkedéseket alaposan olvassa el a biztonsága érdekében. 1.Áramforrás A TV-készülék csak V, 50 Hz-es váltóáramú konnektorról működtethető. Ellenőrizze, hogy a megfelelő feszültség-beállítást választotta-e. 2.Hálózati kábel Ne helyezze a készüléket vagy bútort, stb., a tápkábelre (fővezetékre), ne csípje be a kábelt! A hálózati kábelt a dugójánál fogva kezelje. Soha ne húzza ki a kábelt a vezetéknél fogva, és ne fogja meg a hálózati kábelt vizes kézzel, mert rövidzárlatot vagy áramütést okozhat. Soha ne csomózza össze a kábelt, és ne fűzze össze más kábelekkel. A hálózati kábelt olyan helyre kell helyezni, ahol nem léphetnek rá. A sérült hálózati kábel tüzet vagy áramütést okozhat. Ha a kábel megsérült, és ki kell cserélni, akkor azt csak szakképzett személy végezheti. 3.Pára és víz Ne használja a készüléket párás és nyirkos helyen (kerülje a fürdőszobát, konyhában a mosogatót és a mosógép közelségét). Ne tegye ki készüléket esőnek vagy víznek, mivel ez veszélyes lehet, és ne helyezzen folyadékkal töltött tárgyat, például virágvázát, a tetejére. Kerülje el a csepegést és fröcskölést. Ha valamilyen szilárd tárgy vagy folyadék kerül a készülékbe, húzza ki a hálózati csatlakozókábelt a konnektorból, majd ellenőriztesse szakemberrel, mielőtt tovább használná. 4. Tisztítás Mielőtt tisztítja, húzza ki a TV- készüléket a konnektorból. Ne használjon folyékony vagy aeroszolos tisztítót. Használjon puha és száraz ruhát. 5. Szellőzés A TV-készüléken található réseket és nyílásokat a szellőzés miatt tervezték, és ezek biztosítják a megbízható működést. A túlmelegedés elkerülése érdekében ezeket a nyílásokat soha nem szabad elzárni vagy lefedni. 6. Hő és nyílt láng A készüléket ne tegye ki nyílt lángnak, valamint magas hőforrásnak, mint pl. elektromos fűtőtest. Ne helyezzen nyílt láng forrásokat, pl. égő gyertyákat, a TV- készülék tetejére. Az akkumulátort ne tegye ki magas hőmérsékletnek, például napsütésnek, tűznek, vagy ehhez hasonlónak. 7. Villámlás Vihar és villámlás esetén vagy ha szabadságra megy, húzza ki a hálózati kábelt a konnektorból. 8. Cserélhető alkatrészek Ha cserealkatrészekre van szüksége, győződjön meg arról, hogy a szerviz technikusa által használt cserealkatrészek megfelelnek a gyártó előírásainak vagy az eredetihez hasonló előírásokkal rendelkeznek. Az illetéktelen csere tüzet, áramütést vagy egyéb veszélyt okozhat. 9. Karbantartás A javítást mindig bízza szakemberre. Ne távolítsa el a fedelet, mert áramütést okozhat. 10. Hulladék-elhelyezés Utasítások a hulladék elhelyezéséhez: A csomagolás és csomagolási kiegészítők újrafelhasználhatóak és főként újra fel is kell használni. A csomagolási anyagokat, mint például a fólia táskát, a gyerekektől távol kell tartani. Az elemet, beleértve a nehézfém-menteset is, nem szabad a háztartási hulladékok közé dobni. Kérjük, a használt elemtől környezetbarát módon szabaduljon meg. Járjon utána az Ön lakhelyén alkalmazott jogi szabályozásoknak. A hideg katód fluoreszkáló lámpa az LCD panelben kis mennyiségben higanyt tartalmazhat. Kérjük, kövesse a helyi rendeleteket és korlátozásokat annak leselejtezésekor. 11. A készülék csatlakoztatásának megszüntetése A hálózati dugaszt a TV-készülék az áramforrástól való szétkapcsolására használhatja. 12. A fül- vagy fejhallgatóból való túlzott hangerő halláskárosodást okozhat. 13. A sérülések elkerülése érdekében a készüléket biztonságosan kell a falhoz rögzíteni a telepítési utasításoknak megfelelően, ha a falra rögzítik (ha ez lehetséges). Az LCD panel magas technológiával készült termék, milliónyi vékony film tranzisztorral, kitűnő részletes képet nyújt. Alkalmanként megjelenhet néhény nem muködo pixel a képernyon, kék, zöld vagy piros rögzített pontként. Kérem jegyezze meg, hogy ez nem befolyásolja a termék teljesítményét. Magyar MAC MB UK-(W SUB-ALO-2SCRT)(3D 19 PAN)(ECO PIP)(WO SVHS)(C2) P , 16:21

4 NE HAGYJA A TV-ÉT KÉSZENLÉTI ÜZEMMÓDBAN VAGY BEKAPCSOLVA, HA ELMEGY OTTHONRÓL Mielőtt bekapcsolja a TV-ét Áramellátó csatlakozás FONTOS: A TV-t V AC, 50 Hz üzemeltetheti. Kicsomagolás után hagyjunk elegendő időt arra, hogy a TV felmelegedhessen szobahőmérsékletre, mielőtt csatlakoztatjuk a hálózathoz. Csatlakozások az Antenna bemeneti csatlakozóhoz Csatlakoztassa az antennát vagy kábel TV dugóját a TV hátulján elhelyezett RF bemeneti csatlakozóba, és csatlakoztassa a berendezésen elhelyezett TV kimeneti csatlakozóból kijövő kábel dugót (VCR, DVB, stb.) szintén ehhez a csatlakozóhoz. Megjegyzés: Távolítsa el az elemeket a távirányítóból, ha hosszabb ideig nem használja azt. Különben a távirányító tönkre mehet, ha az elemek kifolynak. A TV BE-/KIkapcsolása A TV bekapcsolása. Az Ön TV-készüléke két lépésben kapcsolható be: 1-Csatlakoztassa a hálózati kábelt a V AC, 50 Hz hálózathoz. Nyomja meg a készenléti üzemmód gombot. A TV készenléti üzemmódba kapcsol. (opcionális) 2- A TV készülék készenléti állapotból való bekapcsolása: Nyomja meg a számjegy gombot a távirányítón, így egy programszámot választ ki, vagy nyomja meg a - P/CH vagy P/CH+ gombot a TV-n vagy nyomja meg a Ch+ vagy a Ch- gombot a távirányítón, hogy a kikapcsoláskor kiválasztott csatorna legyen kiválasztva. A TV bekapcsol bármelyik módszert is választja. Ha a TV-t első alkalommal üzemelteti, a következő jelenik meg a képernyőn: AUTO PROGRAM 75 VHF/UHF A TV HÁTULJA KÁBEL TV Elemek behelyezése a távirányítóba VIGYÁZAT : A távirányító tartalmazza az elemeket. Műanyag védőberendezést kell használlni az elemek lecsatlakoztatásához az elemek élettartamának megvédése érdekében. Távolítsa el a műanyag védőberendezést az első használat ellőtt. Távolítsa el a távirányító hátoldalán az elemtartó fedelét, a fedélnek a jelzett résztől gyengén fhátrafelétörténő nyomásával. Helyezzen be két AAA/R3 nagyaságú vagy ennek megfelelő típusú elemet. Az elemeket megfelelően helyezze be, majd tegye vissza z elemtartó fedelet. Language Country Text language English Germany West Válassza ki az országot és a szöveg nyelvét a / és / gombok segítségével. Nyomja meg az OK gombot a folytatáshoz. A leállításhoz nyomja meg a KÉK gombot. Erről további információt a Telepítés Menü fejezetben láthat. A TV kikapcsolása. Nyomja meg a készenléti gombot a ttávirányítón vagy a készüléken, hogy a készülék készenléti állapotba kerüljön. A TV teljes kikapcsolásához húzza ki a tápkábelt a konnektorból. Magyar MAC MB UK-(W SUB-ALO-2SCRT)(3D 20 PAN)(ECO PIP)(WO SVHS)(C2) P , 16:21

5 A menürendszer navigációja A menü opciók kijelzése MENU OK TV/DTV A navigáció A választás jóváhagyása 1- Nyomja meg a M gombot a menü megjelenítéséhez. 2- Nyomja meg a vagy gombot az ikon kiválasztásához. Nyomja meg az vagy OK gombot. a további opciókért. 3- Használlj a vagy gombokat a kijelöléshez. 4- Nyomja meg a vagy gombokat a beállítások megváltoztatásához. Nyomja meg az OK gombot az alapértelmezettként való beálílításához.. 5- A menüből való kilépéshez vagy az almenüben való visszalépéshez nyomja meg a M gombot. Ezek a magyarázatok az egész menürendszer navigációjához segítséget nyújtanak. Az opciók kiválasztásához a következő fejezetben lásd. a Navigáció a Menürendszerben fejezetet. Menürendszer Kép menü Mód Mode Dynamic Contrast 63 Brightness 63 Sharpness 31 Colour 99 Colour Temp Noise Reduction Film Mode Store Reset PICTURE NO SIGNAL Normal Low Az / megnyomásával válassza ki a Módot. Az / gomb megnyomásával válassza ki az alábbi opciók egyikét: Mozi, dinamikus és természetes. Kontraszt/Fényerő/Élesség/Szín / megnyomásával válassza ki a kívánt opciót. Nyomja meg az / gombot a szint beállításához. Magyar Színhőmérséklet / megnyomásával válassza ki a Színhőmérsékletet. Az / gomb megnyomásával válassza ki az alábbi opciók egyikét: Hideg, Normál és Meleg. Zajcsökkentés Az / gomb megnyomásával válassza ki a Zajcsökkentést Az / gomb megnyomásával válassza ki az alábbi opciók egyikét: Alacsony, közepes, magas vagy ki. Filmmód A fimek a normál tv programokhoz képest más keretszámmal rendelkeznek másodpercenként. Az / megnyomásával válassza ki a Filmmódot. Az / gomb megnyomásával ezt a tulajdonságot be- és kikapcsolhatja. Kapcsolja be ezt a beállítást, ha nézi a filmet, hogy a gyorsan mozgó jeleneteket tisztán lássa. Tárolás / megnyomásával válassza ki a Tárolást. Nyomja meg az vagy OK gombot a beállítások elmentéséhez. A tárolva megjelenik a képernyőn. Újraindítás Az / gomb megnyomásával válassza ki az Újraindítást. Nyomja meg az / vagy az OK gombot a kép módok újraindításához az eredeti gyári beállítások szerint. Hang menü Hangerő Volume 15 Equalizer Balance 0 Headphone Sound Mode AVL Effect Dynamic Bass Wide Sound 3D Panaroma Subwoofer Store SOUND Mono Válassza ki a hangerőt a / gomb megnyomásával: Nyomja meg a / gombot a hangerő szintjének megváltoztatásához. On 02-MAC MB UK-(W SUB-ALO-2SCRT)(3D 21 PAN)(ECO PIP)(WO SVHS)(C2) P , 16:21

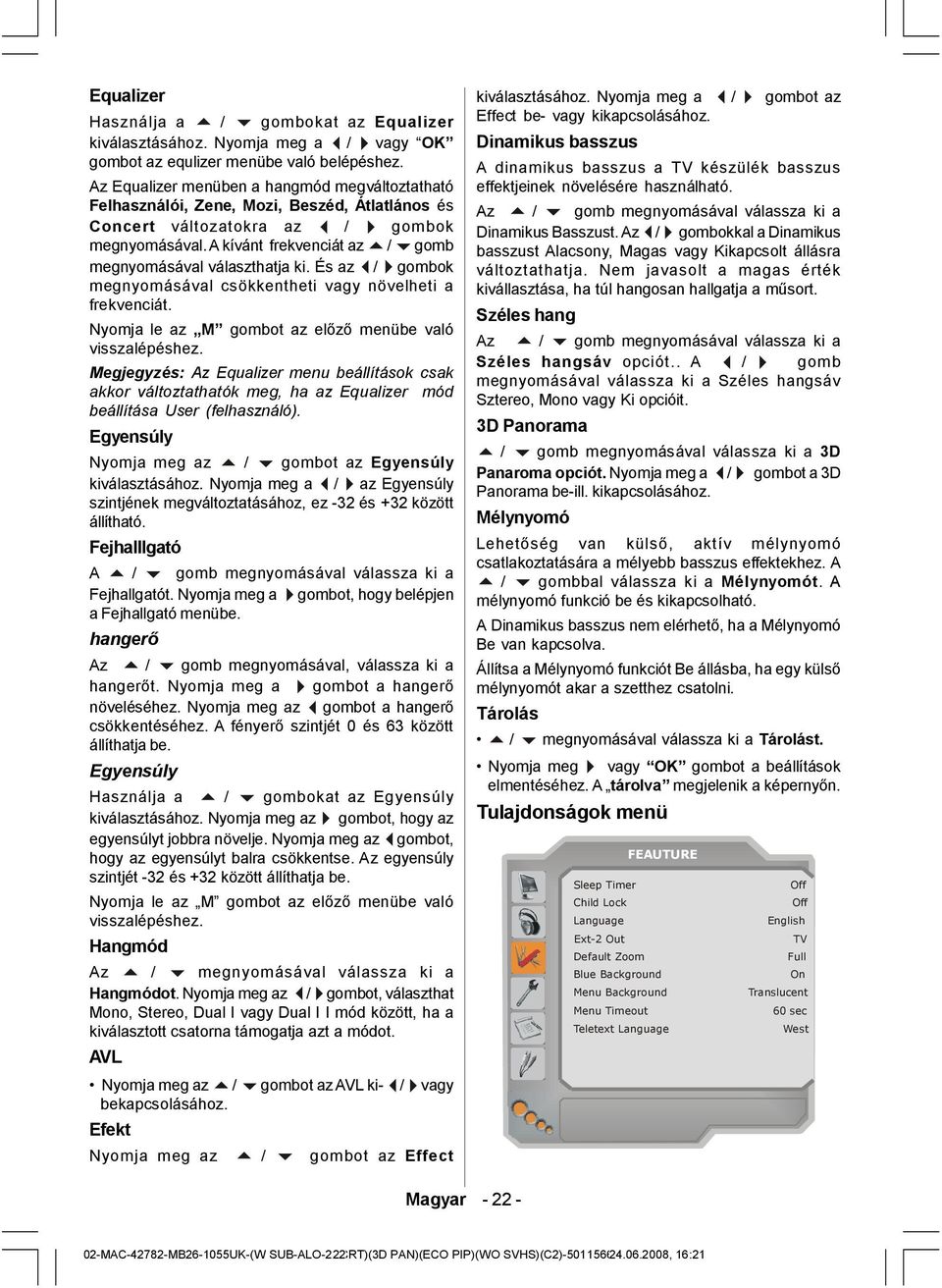

6 Equalizer Használja a / gombokat az Equalizer kiválasztásához. Nyomja meg a / vagy OK gombot az equlizer menübe való belépéshez. Az Equalizer menüben a hangmód megváltoztatható Felhasználói, Zene, Mozi, Beszéd, Átlatlános és Concert változatokra az / gombok megnyomásával. A kívánt frekvenciát az / gomb megnyomásával választhatja ki. És az / gombok megnyomásával csökkentheti vagy növelheti a frekvenciát. Nyomja le az M gombot az előző menübe való visszalépéshez. Megjegyzés: Az Equalizer menu beállítások csak akkor változtathatók meg, ha az Equalizer mód beállítása User (felhasználó). Egyensúly Nyomja meg az / gombot az Egyensúly kiválasztásához. Nyomja meg a / az Egyensúly szintjének megváltoztatásához, ez -32 és +32 között állítható. Fejhalllgató A / gomb megnyomásával válassza ki a Fejhallgatót. Nyomja meg a gombot, hogy belépjen a Fejhallgató menübe. hangerő Az / gomb megnyomásával, válassza ki a hangerőt. Nyomja meg a gombot a hangerő növeléséhez. Nyomja meg az gombot a hangerő csökkentéséhez. A fényerő szintjét 0 és 63 között állíthatja be. Egyensúly Használja a / gombokat az Egyensúly kiválasztásához. Nyomja meg az gombot, hogy az egyensúlyt jobbra növelje. Nyomja meg az gombot, hogy az egyensúlyt balra csökkentse. Az egyensúly szintjét -32 és +32 között állíthatja be. Nyomja le az M gombot az előző menübe való visszalépéshez. Hangmód Az / megnyomásával válassza ki a Hangmódot. Nyomja meg az / gombot, választhat Mono, Stereo, Dual I vagy Dual I I mód között, ha a kiválasztott csatorna támogatja azt a módot. AVL Nyomja meg az / gombot az AVL ki- / vagy bekapcsolásához. Efekt Nyomja meg az / gombot az Effect kiválasztásához. Nyomja meg a / gombot az Effect be- vagy kikapcsolásához. Dinamikus basszus A dinamikus basszus a TV készülék basszus effektjeinek növelésére használható. Az / gomb megnyomásával válassza ki a Dinamikus Basszust. Az / gombokkal a Dinamikus basszust Alacsony, Magas vagy Kikapcsolt állásra változtathatja. Nem javasolt a magas érték kivállasztása, ha túl hangosan hallgatja a műsort. Széles hang Az / gomb megnyomásával válassza ki a Széles hangsáv opciót.. A / gomb megnyomásával válassza ki a Széles hangsáv Sztereo, Mono vagy Ki opcióit. 3D Panorama / gomb megnyomásával válassza ki a 3D Panaroma opciót. Nyomja meg a / gombot a 3D Panorama be-ill. kikapcsolásához. Mélynyomó Lehetőség van külső, aktív mélynyomó csatlakoztatására a mélyebb basszus effektekhez. A / gombbal válassza ki a Mélynyomót. A mélynyomó funkció be és kikapcsolható. A Dinamikus basszus nem elérhető, ha a Mélynyomó Be van kapcsolva. Állítsa a Mélynyomó funkciót Be állásba, ha egy külső mélynyomót akar a szetthez csatolni. Tárolás / megnyomásával válassza ki a Tárolást. Nyomja meg vagy OK gombot a beállítások elmentéséhez. A tárolva megjelenik a képernyőn. Tulajdonságok menü Sleep Timer Child Lock Language Ext-2 Out Default Zoom Blue Background Menu Background Menu Timeout FEAUTURE Teletext Language English TV Full On Translucent 60 sec West Magyar MAC MB UK-(W SUB-ALO-2SCRT)(3D 22 PAN)(ECO PIP)(WO SVHS)(C2) P , 16:21

7 Időzítő A / gomb megnyomásával válassza ki az Kikapcsolás időzítőt.nyomja meg a / gombot a kikapcsolás időzítő beállításához. Az időzítőt ki állapotba programozhatja, valamint 120 percre 10 percenként. Gyerekzár / megnyomásával válassza ki a Gyerekzár pontot. Nyomja meg az /. gombot a Gyerekzár ki- és bekapcsolásához. Ha bekapcsolt állapotban van, a TV csak a távirányítóval irányítható. Ebben az esetben a vezérlőpanel gombok nem működnek. Ha ezen gombok valamelyikét megnyomja, a Gyermekzár Be jelenik meg a képernyőn, ha a menü képernyő nem látható. Nyelv A / gomb megnyomásával, válassza ki a nyelvet.használja a / gombot a nyelv kiválasztásához. EXT2 kimenet A / megnyomásával válassza ki a EXT2 kimenetet. Használja a / gombot és állítsa be az Ext-2 kimenetet a TV, EXT1, EXT3, EXT4, EXT5, EXT6 vagy PC beállításra. Megjegyzés: Csak az audio output elérhető az EXT- 3, EXT-5, EXT-6 és PC beállításhoz. A többi opció minden audio és video kimenetei. Alapértelmezett zoomolás A / gomb megnyomásával válassza ki az alapbeállított zoom-ot. Az Alapértelmezett Zoomot állíthatja Teljes,Panorámára, 4:3-ra vagy 14:9-es zoomra az / gomb megnyomásával. Kék háttér Az / gomb megnyomásával válassza ki a Kék hátteret. Nyomja meg a / gombot a Kék háttér be-ill. kikapcsolásához. Menü háttér Az / gomb megnyomásával válassza ki a Menü hátteret. Megváltoztathatja a menü hátterét áttetszőre vagy nem áttetszőre az. / gomb megnyomásával. Menü rövid szünet Az / gomb megnyomásával válassza ki a Kijelzési időhatárt. Nyomja meg az / gombot a kijelzési időhatárt 15 mp-s, 30 mp-s vagy 60 mp-s beállításához. Teletext nyelve Használja a / gombokat a Teletext nyelvének kiválasztásához. Az / gomb megnyomásával válassza ki a Teletext Nyelvet Nyugatira, Keletire, Török/Görögre, Cirillre vagy Arabra. Installációs Menü Program Program 1 Band Channel 36 Colour System Sound System A / gomb megnyomásával válassza ki a Finomhangolást. Nyomja meg a / gombot a hangolás beállításához. Magyar S AUTO BG Fine Tune 0 Search VCR Store Program INSTALL / megnyomásával válassza ki a csatornát. Nyomja meg az / gombot a csatornaszám kiválasztásához. Ugyancsak begépelheti a számot a távirányító számbillentyűivel. 100 program rögzítés áll rendelkezésre 0 és 99 között. Hullámsáv A C és S sáv kiválasztható az / gombok megnyomásával. Csatorna A csatorna az / gombok megnyomásával vagy a Számgombokkal változtatható meg. Színrendszer Az / gomb megnyomásával válassza ki a Színrendszert. Nyomja meg az / gombot a színrendszer beállítására: PAL, SECAM vagy AUTO. Ha a hangrendszert I-re állította, a SECAM nem elérhető a színrendszerhez. Megjegyzés: EXT módban, kiválaszthatja az NTSC 3.58-at és az NTSC 4.43-at vagy a PAL60-at is. Hang rendszer Az / gomb megnyomásával válassza ki a Hangrendszert. Nyomja meg az / gombot a hangrendszer beállítására: BG, I, DK, L vagy LP. Finomhangolás 02-MAC MB UK-(W SUB-ALO-2SCRT)(3D 23 PAN)(ECO PIP)(WO SVHS)(C2) P , 16:21

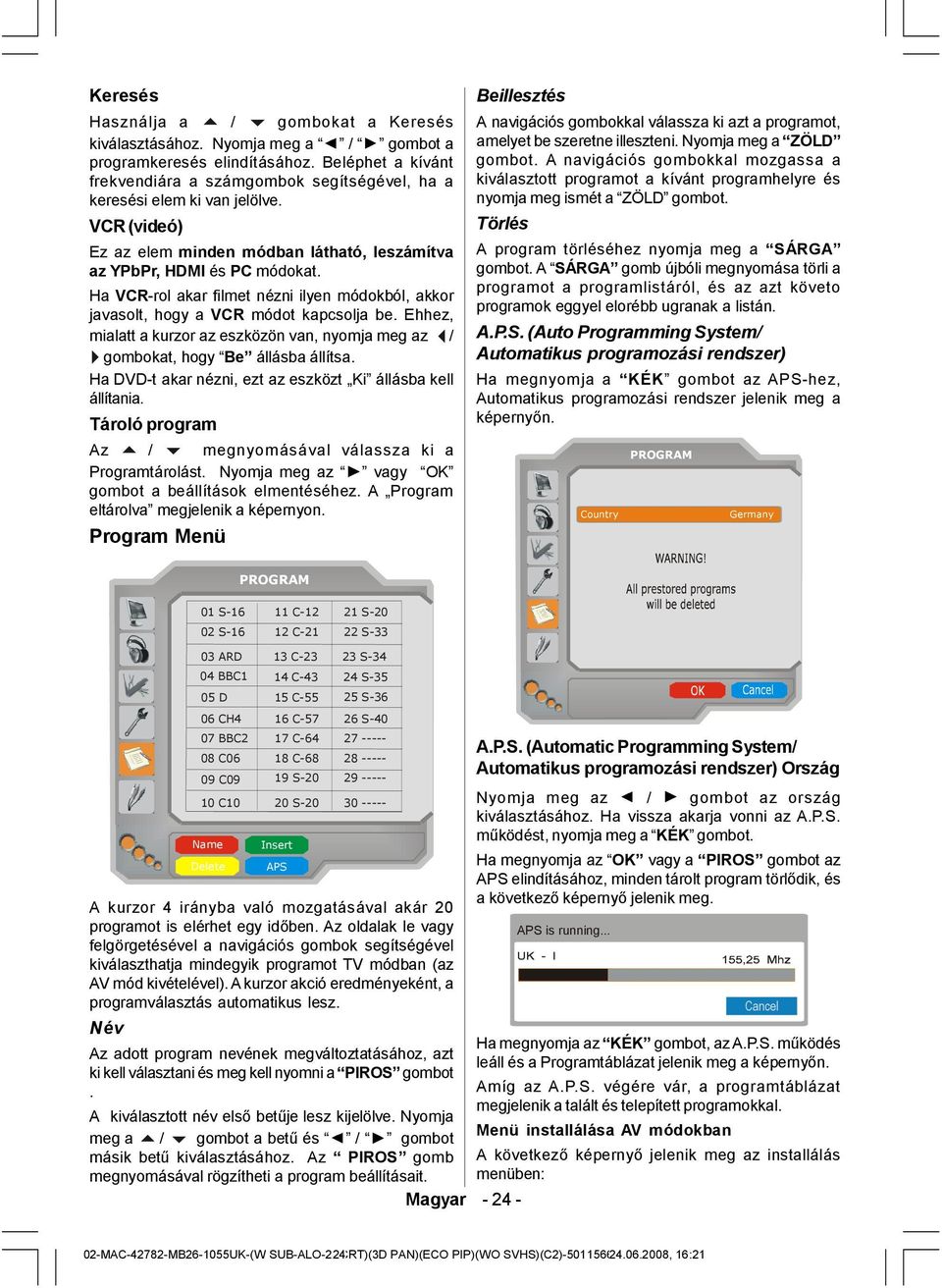

8 Keresés Használja a / gombokat a Keresés kiválasztásához. Nyomja meg a / gombot a programkeresés elindításához. Beléphet a kívánt frekvendiára a számgombok segítségével, ha a keresési elem ki van jelölve. VCR (videó) Ez az elem minden módban látható, leszámítva az YPbPr, HDMI és PC módokat. Ha VCR-rol akar filmet nézni ilyen módokból, akkor javasolt, hogy a VCR módot kapcsolja be. Ehhez, mialatt a kurzor az eszközön van, nyomja meg az / gombokat, hogy Be állásba állítsa. Ha DVD-t akar nézni, ezt az eszközt Ki állásba kell állítania. Tároló program Az / megnyomásával válassza ki a Programtárolást. Nyomja meg az vagy OK gombot a beállítások elmentéséhez. A Program eltárolva megjelenik a képernyon. Program Menü Beillesztés A navigációs gombokkal válassza ki azt a programot, amelyet be szeretne illeszteni. Nyomja meg a ZÖLD gombot. A navigációs gombokkal mozgassa a kiválasztott programot a kívánt programhelyre és nyomja meg ismét a ZÖLD gombot. Törlés A program törléséhez nyomja meg a SÁRGA gombot. A SÁRGA gomb újbóli megnyomása törli a programot a programlistáról, és az azt követo programok eggyel elorébb ugranak a listán. A.P.S. (Auto Programming System/ Automatikus programozási rendszer) Ha megnyomja a KÉK gombot az APS-hez, Automatikus programozási rendszer jelenik meg a képernyőn. Country PROGRAM Germany PROGRAM 01 S S C C S S ARD 04 BBC1 05 D 06 CH4 07 BBC2 08 C06 09 C09 10 C10 Name Delete 13 C C C C C C S S-20 Insert APS 23 S S S S A kurzor 4 irányba való mozgatásával akár 20 programot is elérhet egy időben. Az oldalak le vagy felgörgetésével a navigációs gombok segítségével kiválaszthatja mindegyik programot TV módban (az AV mód kivételével). A kurzor akció eredményeként, a programválasztás automatikus lesz. Név Az adott program nevének megváltoztatásához, azt ki kell választani és meg kell nyomni a PIROS gombot. A.P.S. (Automatic Programming System/ Automatikus programozási rendszer) Ország Nyomja meg az / gombot az ország kiválasztásához. Ha vissza akarja vonni az A.P.S. működést, nyomja meg a KÉK gombot. Ha megnyomja az OK vagy a PIROS gombot az APS elindításához, minden tárolt program törlődik, és a következő képernyő jelenik meg. APS is running... A kiválasztott név első betűje lesz kijelölve. Nyomja meg a / Menü installálása AV módokban gombot a betű és / gombot másik betű kiválasztásához. Az PIROS gomb megnyomásával rögzítheti a program beállításait. Magyar Cancel Ha megnyomja az KÉK gombot, az A.P.S. működés leáll és a Programtáblázat jelenik meg a képernyőn. Amíg az A.P.S. végére vár, a programtáblázat megjelenik a talált és telepített programokkal. A következő képernyő jelenik meg az installálás menüben: 02-MAC MB UK-(W SUB-ALO-2SCRT)(3D 24 PAN)(ECO PIP)(WO SVHS)(C2) P , 16:21

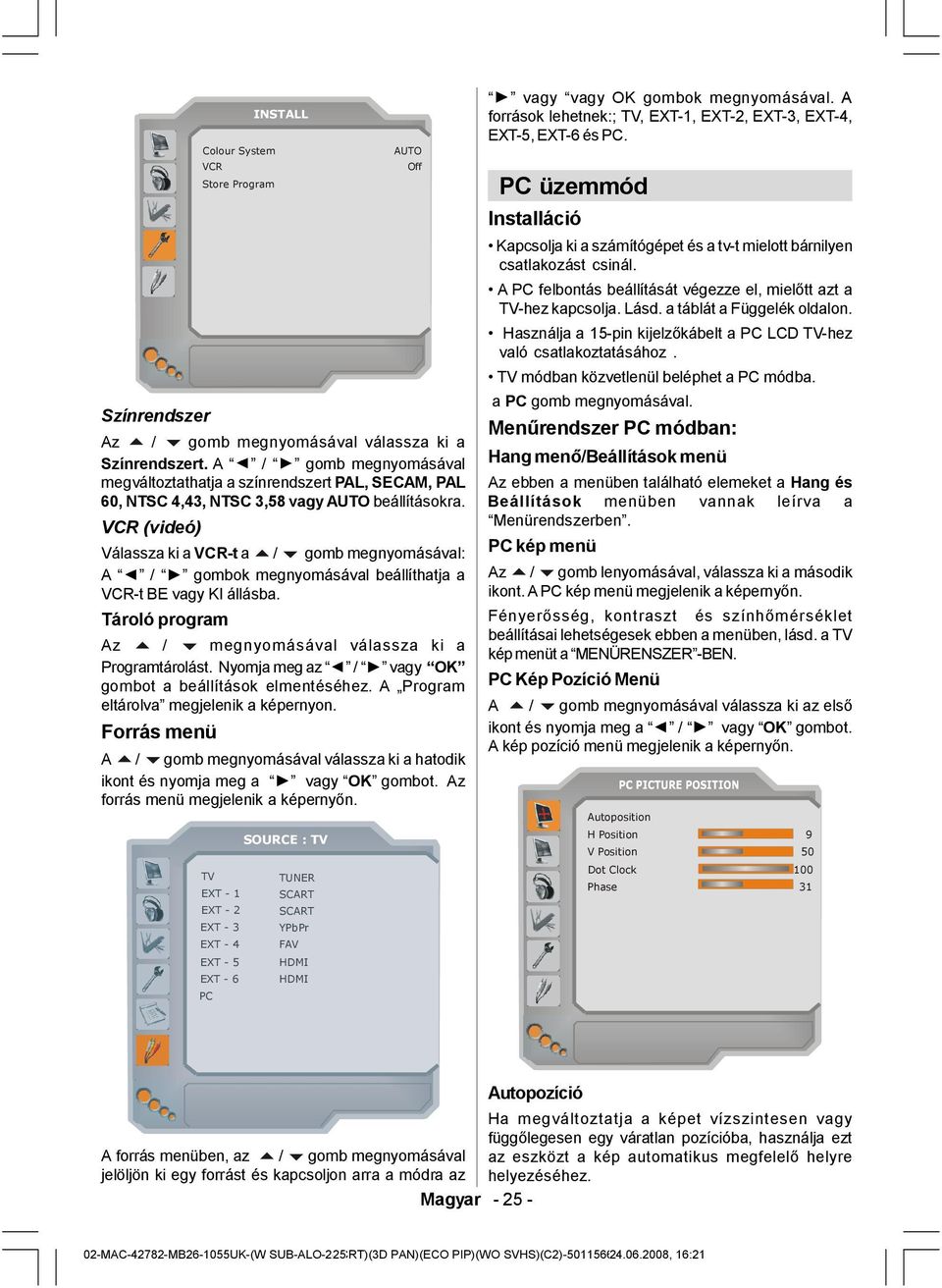

9 Színrendszer Colour System VCR Store Program INSTALL AUTO Az / gomb megnyomásával válassza ki a Színrendszert. A / gomb megnyomásával megváltoztathatja a színrendszert PAL, SECAM, PAL 60, NTSC 4,43, NTSC 3,58 vagy AUTO beállításokra. VCR (videó) Válassza ki a VCR-t a / gomb megnyomásával: A / gombok megnyomásával beállíthatja a VCR-t BE vagy KI állásba. Tároló program Az / megnyomásával válassza ki a Programtárolást. Nyomja meg az / vagy OK gombot a beállítások elmentéséhez. A Program eltárolva megjelenik a képernyon. Forrás menü A / gomb megnyomásával válassza ki a hatodik ikont és nyomja meg a vagy OK gombot. Az forrás menü megjelenik a képernyőn. TV EXT - 1 EXT - 2 EXT - 3 EXT - 4 EXT - 5 EXT - 6 PC SOURCE : TV TUNER SCART SCART YPbPr FAV HDMI HDMI vagy vagy OK gombok megnyomásával. A források lehetnek:; TV, EXT-1, EXT-2, EXT-3, EXT-4, EXT-5, EXT-6 és PC. PC üzemmód Installáció Kapcsolja ki a számítógépet és a tv-t mielott bárnilyen csatlakozást csinál. A PC felbontás beállítását végezze el, mielőtt azt a TV-hez kapcsolja. Lásd. a táblát a Függelék oldalon. Használja a 15-pin kijelzőkábelt a PC LCD TV-hez való csatlakoztatásához. TV módban közvetlenül beléphet a PC módba. a PC gomb megnyomásával. Menűrendszer PC módban: Hang menő/beállítások menü Az ebben a menüben található elemeket a Hang és Beállítások menüben vannak leírva a Menürendszerben. PC kép menü Az / gomb lenyomásával, válassza ki a második ikont. A PC kép menü megjelenik a képernyőn. Fényerősség, kontraszt és színhőmérséklet beállításai lehetségesek ebben a menüben, lásd. a TV kép menüt a MENÜRENSZER -BEN. PC Kép Pozíció Menü A / gomb megnyomásával válassza ki az első ikont és nyomja meg a / vagy OK gombot. A kép pozíció menü megjelenik a képernyőn. Autoposition H Position 9 V Position 50 Dot Clock 100 Phase 31 A forrás menüben, az / gomb megnyomásával jelöljön ki egy forrást és kapcsoljon arra a módra az Autopozíció Magyar Ha megváltoztatja a képet vízszintesen vagy függőlegesen egy váratlan pozícióba, használja ezt az eszközt a kép automatikus megfelelő helyre helyezéséhez. 02-MAC MB UK-(W SUB-ALO-2SCRT)(3D 25 PAN)(ECO PIP)(WO SVHS)(C2) P , 16:21

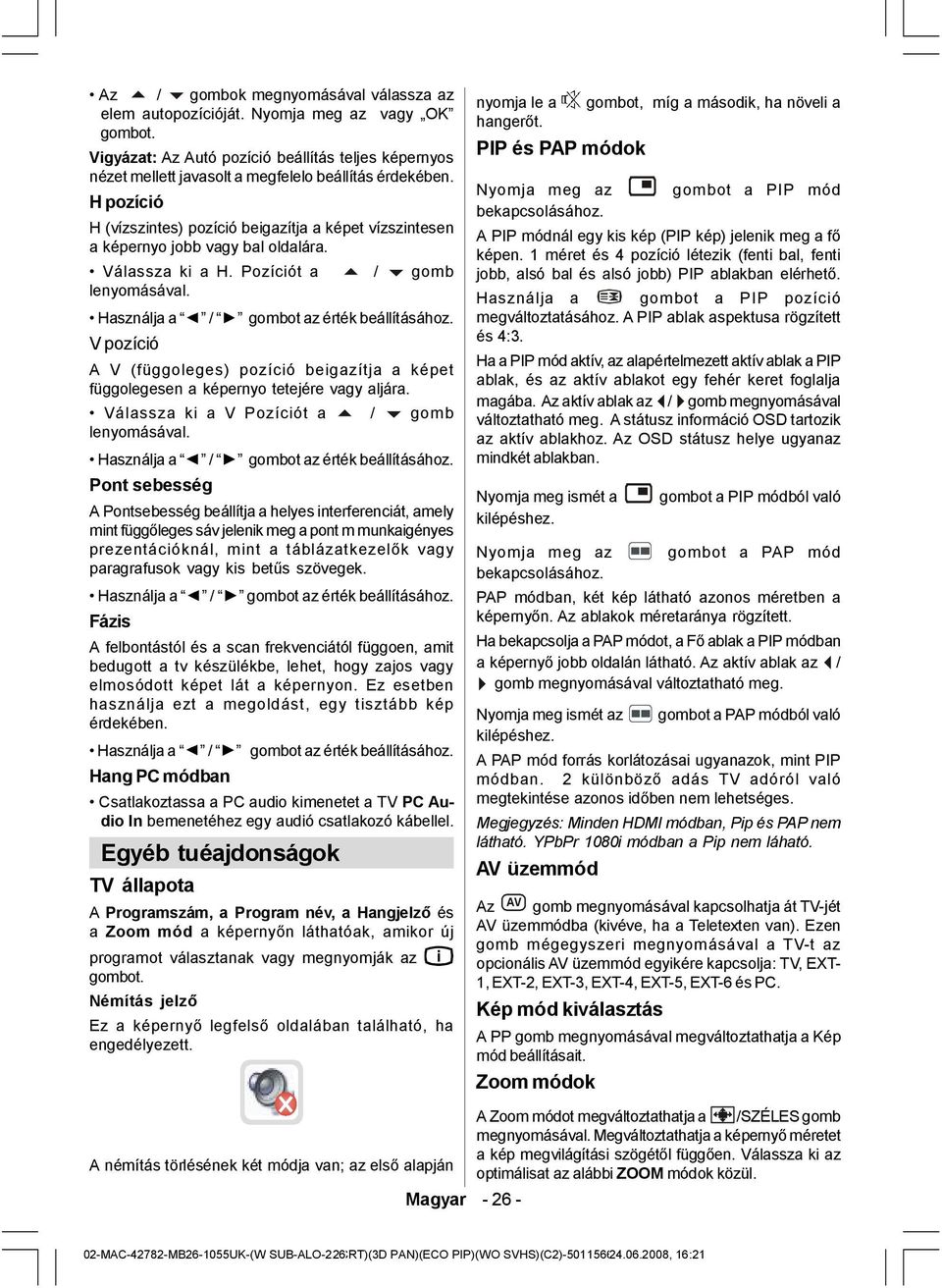

10 Az / gombok megnyomásával válassza az elem autopozícióját. Nyomja meg az vagy OK gombot. Vigyázat: Az Autó pozíció beállítás teljes képernyos nézet mellett javasolt a megfelelo beállítás érdekében. H pozíció H (vízszintes) pozíció beigazítja a képet vízszintesen a képernyo jobb vagy bal oldalára. Válassza ki a H. Pozíciót a lenyomásával. / gomb Használja a / gombot az érték beállításához. V pozíció A V (függoleges) pozíció beigazítja a képet függolegesen a képernyo tetejére vagy aljára. Válassza ki a V Pozíciót a lenyomásával. / gomb Használja a / gombot az érték beállításához. Pont sebesség A Pontsebesség beállítja a helyes interferenciát, amely mint függőleges sáv jelenik meg a pont m munkaigényes prezentációknál, mint a táblázatkezelők vagy paragrafusok vagy kis betűs szövegek. Használja a / gombot az érték beállításához. Fázis A felbontástól és a scan frekvenciától függoen, amit bedugott a tv készülékbe, lehet, hogy zajos vagy elmosódott képet lát a képernyon. Ez esetben használja ezt a megoldást, egy tisztább kép érdekében. Használja a / gombot az érték beállításához. Hang PC módban Csatlakoztassa a PC audio kimenetet a TV PC Audio In bemenetéhez egy audió csatlakozó kábellel. Egyéb tuéajdonságok TV állapota A Programszám, a Program név, a Hangjelző és a Zoom mód a képernyőn láthatóak, amikor új programot választanak vagy megnyomják az gombot. Némítás jelző Ez a képernyő legfelső oldalában található, ha engedélyezett. nyomja le a hangerőt. PIP és PAP módok Nyomja meg az bekapcsolásához. gombot, míg a második, ha növeli a gombot a PIP mód A PIP módnál egy kis kép (PIP kép) jelenik meg a fő képen. 1 méret és 4 pozíció létezik (fenti bal, fenti jobb, alsó bal és alsó jobb) PIP ablakban elérhető. Használja a gombot a PIP pozíció megváltoztatásához. A PIP ablak aspektusa rögzített és 4:3. Ha a PIP mód aktív, az alapértelmezett aktív ablak a PIP ablak, és az aktív ablakot egy fehér keret foglalja magába. Az aktív ablak az / gomb megnyomásával változtatható meg. A státusz információ OSD tartozik az aktív ablakhoz. Az OSD státusz helye ugyanaz mindkét ablakban. Nyomja meg ismét a kilépéshez. Nyomja meg az bekapcsolásához. gombot a PIP módból való gombot a PAP mód PAP módban, két kép látható azonos méretben a képernyőn. Az ablakok méretaránya rögzített. Ha bekapcsolja a PAP módot, a Fő ablak a PIP módban a képernyő jobb oldalán látható. Az aktív ablak az / gomb megnyomásával változtatható meg. Nyomja meg ismét az kilépéshez. gombot a PAP módból való A PAP mód forrás korlátozásai ugyanazok, mint PIP módban. 2 különböző adás TV adóról való megtekintése azonos időben nem lehetséges. Megjegyzés: Minden HDMI módban, Pip és PAP nem látható. YPbPr 1080i módban a Pip nem láható. AV üzemmód Az AV gomb megnyomásával kapcsolhatja át TV-jét AV üzemmódba (kivéve, ha a Teletexten van). Ezen gomb mégegyszeri megnyomásával a TV-t az opcionális AV üzemmód egyikére kapcsolja: TV, EXT- 1, EXT-2, EXT-3, EXT-4, EXT-5, EXT-6 és PC. Kép mód kiválasztás A PP gomb megnyomásával megváltoztathatja a Kép mód beállításait. Zoom módok A némítás törlésének két módja van; az első alapján Magyar A Zoom módot megváltoztathatja a /SZÉLES gomb megnyomásával. Megváltoztathatja a képernyő méretet a kép megvilágítási szögétől függően. Válassza ki az optimálisat az alábbi ZOOM módok közül. 02-MAC MB UK-(W SUB-ALO-2SCRT)(3D 26 PAN)(ECO PIP)(WO SVHS)(C2) P , 16:21

11 Megjegyzés: YPBR és HDMI módokban 720 és 1080 felbontásban a Teljes 1 és Teljes 2 módok láthatók. Auto Ha egy WSS (szélesvásznú jel) jel, amely mutatja a megvilágítási értékeit a képnek, a sugárzott adásjelek közörr van vagy egy külső forrásból származó jel van, akkor a TV automatikusan megváltoztatja a ZOOM módot a WSS jelnek megfelelően. Ha az AUTO mód nem működik megfelelően a WSS jel gyengesége miatt, vagy amikor meg akarja változtatni a ZOOM módot, kézzel változtasson egy másik ZOOM módra. Teljes: Ez egyaránt megnyújtja a normál kép bal és jobb oldalát (4:3 képarány), hogy betöltse a szélesképernyős TV-t. A 16:9-es képarányú képeknél, amelyek egy normál képből lettek kiszorítva (4:3 képarány), használja a Teljes módot a kép eredeti méretének visszaállításához. 4:3 Ez a normál képek (4:3-as képarány) nézésére szolgál, mivel ez az eredeti formája. Panoráma: Ez egyaránt megnyújtja a normál kép bal és jobb oldalát (4:3 képarány), hogy betöltse a szélesképernyős TVt, anélkül, hogy a kép természetellenesnek hatna. A kép teteje és alja kicsit le lesz vágva. 14:9 ZOOM Ez felnagyítja a széles képet (14:9 képarány) teljes képernyősre a felső és alsó határok figyelembevételével. Mozi: Ez felnagyítja a széles képet (16:9 képarány) teljes képernyősre. 16:9 Felirat: Magyar Ez felnagyítja a széles képet (16:9 képarány) teljes képernyősre a feliratokkal együtt. Kép kimerevítése Az OK gomb megnyomásával kimerevítheti a képernyőn látható képet. Teletext Megjeleníthet Teletext információkat a TV-n. Minden csatorna, amelyik teletext-tel rendelkezik, rendelkezik egy információs oldallal, hogy hogyan használhatja annak teletext rendszerét (általában 100. oldal). A TV csatornától függően a teletext különböző rendszereket közvetít. A teletexten található színek megfelelnek a távirányítón található színeknek. Győződjön meg róla, hogy a TV helyes jelet fogad vagy következő hibák léphetnek fel: Ha négyszínű elemek jelennek meg az oldal alján a gyorsszöveg elérhető. A gyorsszöveg lehetővé teszi egy-egy oldal gyors és egyszerű elérését. Nyomja meg a megfelelő. Speciális teletext funkciót Egy szöveges oldal kijelzése. A szöveg szolgáltatáshoz nyomja meg az gombot. A normál nézethez való visszatéréshez nyomja meg újra. A program nem változtatható meg, amíg a szöveget nem törölte. Az oldal kiválasztásához nyomja meg a számjegy vagy a program gombokat (P+, P-). Az index oldal kiválasztásához nyomja meg a gombot. A program nézése közben is kijelezheti a szöveget, ehhez nyomja meg a gombot. Nyomja meg a gombot egyszer a lap felének kinagyításához, nyomja meg ismét a lap másik felének kinagyításához. Nyomja meg ismételten, és visszatér a normál mérethez. A rejtvények és játékok megfejtéséhez nyomja meg a gombot. Lehetősége van egy oldal tartására. Nyomja meg a gombot az oldal tartására. Addig tartja, amíg 02-MAC MB UK-(W SUB-ALO-2SCRT)(3D 27 PAN)(ECO PIP)(WO SVHS)(C2) P , 16:21

12 újra meg nem nyomja a gombot. Az alszámú oldalak egy nagy teletext oldal alfejezetei, egyszerre csak egy jelenítheto meg a képernyon. Az időinfomáció a gomb megnyomása után lesz látható. Ha a program nem rendelkezik teletextel, az információt nem lehet kijelezni. Ha gomb meg van nyomva a teletext módban, a képernyő két ablakba van vágva, az egyik a teletext-et mutatja és a másik az adott csatornát. Nyomja gombot vagy TV DTV gombot a teletext-ből való kilépéshez. A kilépéhez nyomja meg a gombot. Megjegyzés: Ha a jel nem megfelelő a teletext mód befejeződik. Gyorsszöveg A TV készüléke támogatja a 1000 oldalas teletext rendszert. Ha annak a 1000 oldalnak a számát billentyűzzük be, ami a tárolóban található, a rendszer nem keresi a sugárzott műsorban a kívánt oldalt, hanem előhívja azt a memóriából. Ha a kiválasztott oldal nincs a memóriában, a rendszer keresni kezdi a kiválasztott olddalszámot és elmenti az 1000 oldalt a memóriába, beleértve a kívánt oldalt, miután megtalálja azt. Nyomja meg a gombot, hogy a teletext képernyőt egyesével előre mozgassa.. Nyomja meg a gombot, hogy a teletext képernyőt egyesével vissza mozgassa.. Gyorsszöveg esetén A kívánt információ fejléce egy bizonyos színben kerülhet sugárzásra. Nyomja meg a megfelelő PIROS, ZÖLD, SÁRGA vagy KÉK gombot, hogy a lényeges oldalt gyorsan elérje.. TOP text A TOP text mód a musor sugárzásától függoen automatikusan aktiválódik. Ha a TOP text adás elérhető, az állapot sorban színes gombok jelennek meg. Ha a TOP text adás nem elérheto, az állapotsor nem jelenik meg. Az információs fejléc színes dobozban lesz megtalálható. A Top módban a -P/CH vagy P/CH+ parancsokkal lekérheto az elozo vagy a következo oldal igényszerint. Ha a TOP text adás nem elérhető, ezeknek a parancsoknak a működtetésé esetén a kurzor körbejár. Például a 100-as oldal úgy tunik, mintha eggyel nagyobb lenne, mint a 199. Periférikus készülékek csatlakoztatása Magas felbontás Az LCD televízió magas felbontású kép vetítésére alkalmas különböző készülékekről mint pl. Magas Felbontású Műholdvevő vagy DVD lejátszó. Ezeket a készülékeket HDMI dugasszal vagy Komponens dugasszal kell csatlakoztatni. Ezek a dugaszok 720p vagy 1080i jelet fogadnak. Csak HDMI módokban fogadhat 1080p jeleket. A Scart csatlakozon keresztül A TV-nek 2 Scart csatlakozója van. Ha perifériákat akar csatlakoztatni (pl.videó, dekóder, stb.), amelyek rendelkeznek TV-hez való Scart dugóval, használhatja a TV SCART csatlakozóját is. Megjegyzés: Ha egy külső berendezést Scart csatlakozón keresztül csatlakoztat a csatlakozóba, a TV automatikusan AV üzemmódba kapcsol. Ha mindkét dugasz alkalmazva van, válassza a SCART1-et. Antenna bemeneten keresztül Ha a készülék, amelyet csatlakoztatni szeretne, nem rendelkezik Scart dugóval, csatlakoztassa azt a TV antenna bemenetéhez. Ha a VCR antenna bemeneten keresztül csatlakozik, a 0 program használata ajánlott. Dekóder Ha van kábel TV előfizetése, a szolgáltató egy dekódert alkalmaz, ez lehetővé teszi az adók minőségi fogását. További információért forduljon az eladóhoz: Csatlakoztassa a dekódert egy antenna csatlakozóval a TV-hez Csatlakoztassa az antenna kábelt. Csatlakoztassa a dekódert egy antenna csatlakozóval a TV-hez Csatlakoztassa a dekódert a TV KÜLSŐ dugaszához az RCA kábellel. A dekóder SCART/RCA dugaszával jobb felbontási eredményeket érhet el. TV és videó felvevő Csatlakoztassa az antennakábeleket. Jobb kép minőséget érhet el, ha egy eurocsatlakozót csatlakoztat a SCART csatlakozóba. NTSC visszajátszása Csatlakoztassa az NTSC VCR lejátszót a TV Scart csatlakozójához. Majd, nyomja meg az AV gombot az EXT1 vagy EXT2 kiválasztásához. Magyar MAC MB UK-(W SUB-ALO-2SCRT)(3D 28 PAN)(ECO PIP)(WO SVHS)(C2) P , 16:21

13 Adottság másolása Forrás kiválasztása VCR felvételhez. Válassza a Tulajdonságok menüt Válassza a SCART2 kimenetet a / gomb megnyomásával. A kép másolásához, amely a hangolóról jön, válassza a SCART1-et. Fényképezőgép és videókamera Csatlakozás az AV bemenethez Csatlakoztassa a fényképezőgépet vagy kamerát az AV bemenethez a TV -n. Csatlakoztassa a készüléket a TV-hez a VIDEÓ (sárga), AUDIÓ R (piros) és AUDIÓ L (fehér) bemeneteken keresztül. A csatlakozókat azonos szín használatával kell csatlakoztatni. Dekóder csatlakoztatása a videó felvevőhöz Néhány videó berendezés speciális eurocsatlakozóval rendelkezik a dekóderhez. Csatlakoztassa az eurokábelt a dekóderen található eurocsatlakozóhoz és a videó különleges eurocsatlakozójához. Hivatkozzon a videó füzetére. Fejhallgató csatlakozása (opcionális) Használja a sztereó fejhallgató dugót a TV-n a fejhallgató csatlakoztatásához. Megjegyzés: Ha több berendezést kíván csatlakoztatni a TV-hez. konzultáljon az eladóval.) Audio kimenet Külső hangszóró TV-hez való csatlakoztatásához használja a TV kimenetét. Megjegyzés: HDMI forrás nézése közben a kivezetés választás csak az adott forrás lehet. Mélynyomó csatlakoztatása Lehetoség van külso, aktív mélynyomó csatlakoztatására a mélyebb basszus effektekhez. Magyar MAC MB UK-(W SUB-ALO-2SCRT)(3D 29 PAN)(ECO PIP)(WO SVHS)(C2) P , 16:21

14 IN OUT A függelék: PC bemenet tipikus képernyő módok A kijelző maximális felbontása 1360 x 768, a frekvenciahatár Hz. A következo táblázat néhány tipikus videó kijelzo illusztrációja. Mód Felbontás Frekvencia Vízszintes Függoleges Vízsz.(kHz) Ver.(Hz) , , , , , , , , , , ** , ,7 60 *Csak Teljes és PAP módban elérhetõ, nem 4:3 módban. Bfüggelék: Antenna csatlakozó Külső antenna csatlakozók Kör alakú 75 ohm koaxkábel 75 VHF/UHF TV hátulja Cfüggelék: Periférikus készülékek csatlakoztatása VIDEÓ AUDIÓ ANT.IN AUDIO IN VIDEO IN (L) (R) IN OUT VIDEÓKAMERA MŰHOLD ANTENNA ANTENNA Magyar MAC MB UK-(W SUB-ALO-2SCRT)(3D 30 PAN)(ECO PIP)(WO SVHS)(C2) P , 16:21

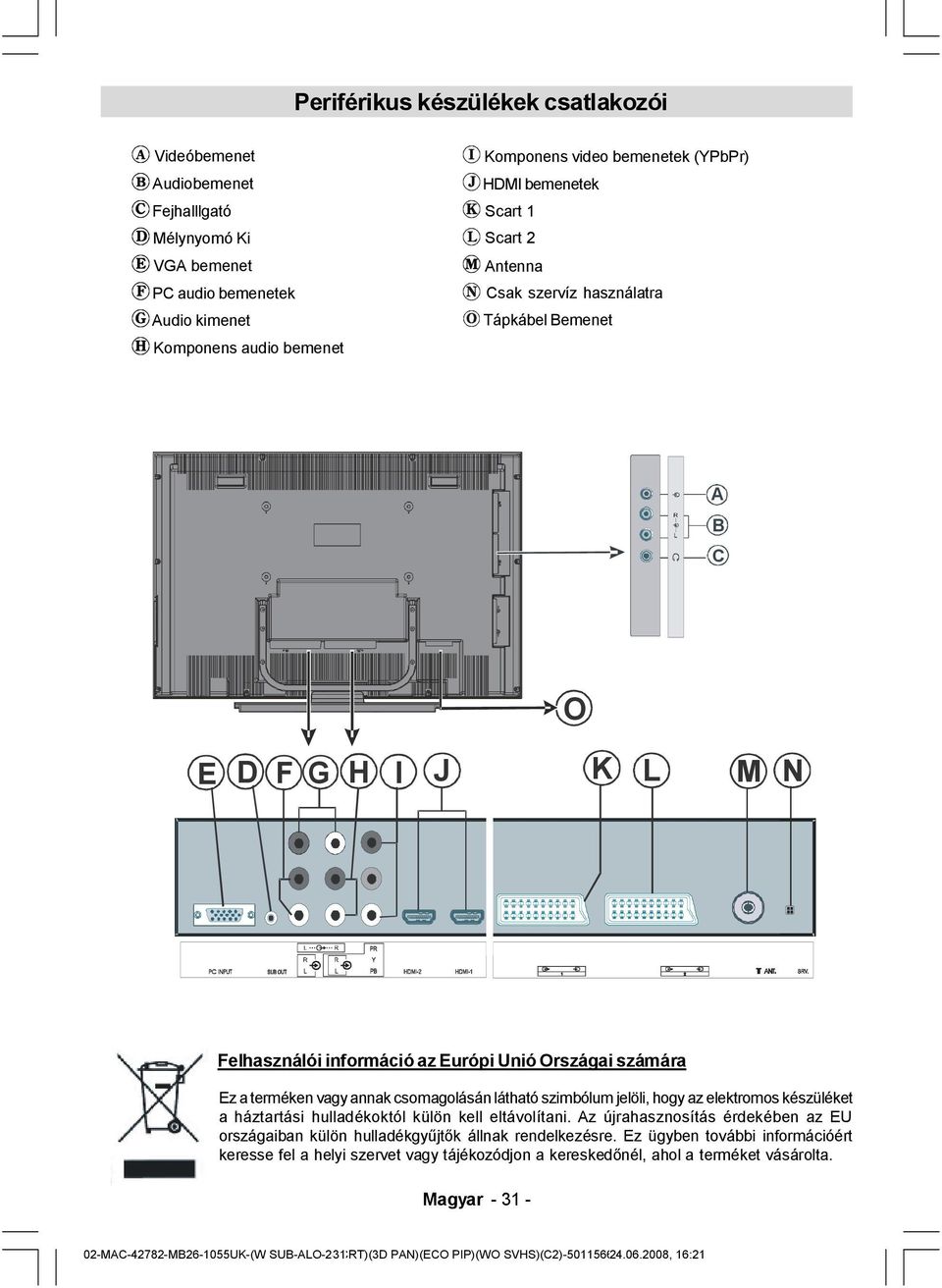

15 Periférikus készülékek csatlakozói Videóbemenet Audiobemenet Fejhalllgató Mélynyomó Ki VGA bemenet PC audio bemenetek Audio kimenet Komponens audio bemenet Komponens video bemenetek (YPbPr) HDMI bemenetek Scart 1 Scart 2 Antenna Csak szervíz használatra Tápkábel Bemenet A B C O E D F G H I J K L M N Felhasználói információ az Európi Unió Országai számára Ez a terméken vagy annak csomagolásán látható szimbólum jelöli, hogy az elektromos készüléket a háztartási hulladékoktól külön kell eltávolítani. Az újrahasznosítás érdekében az EU országaiban külön hulladékgyűjtők állnak rendelkezésre. Ez ügyben további információért keresse fel a helyi szervet vagy tájékozódjon a kereskedőnél, ahol a terméket vásárolta. Magyar MAC MB UK-(W SUB-ALO-2SCRT)(3D 31 PAN)(ECO PIP)(WO SVHS)(C2) P , 16:21

16 Tanácsok Képernyő védelme A képernyőt egy kicsit nedves, puha ronggyal tisztítsa. Ne használjon súroló oldatokat, mert ez megsértheti a TV-készülék képernyőjének bevonó rétegét. Rossz minőségű kép A helyes TV-rendszert választotta? Nincs a TV vagy az antenna, le nem földelt audió berendezés vagy neon lámpa közelében? Hegyek vagy toronyházak kettős képet vagy szellemképet okozhatnak. Gyakran a képminőség megjvaul, ha változtat az antenna irányán. Felismerhetetlen a kép vagy a teletext? Ellenorizze, hogy a megfelelo frekvenciát írta be. A képminőség leromolhat, ha egyszerre két antennát csatlakoztatunk a TV-készülékhez. Ebben az esetben az egyik antennát távolítsa el. Nincs kép Helyesen van-e az antenna csatlakoztatva? A dugók rendesen be vannek-e dugva az aljzatba? Nincs-e megsérülve az antenna kábel? Megfelelő dugót használt az antenna csatlakoztatására? Ha nem biztos ebben, kérdezze meg a készülék eladóját. Nincs kép azt jelenti, hogy a TV-készülék egyáltalán nem tud adást fogni. Jó gombokat nyomott meg a távirányítón? Próbálja mégegyszer. Hang Egyáltalán nem hallja a hangot. Nem szakította meg véletlenül a hangot az gomb lenyomásával? A hang csak az egyik hangszóróból jön. Az egyensúlyt az egyik extrémre állította? Lásd Hang menü. Távirányító Az Ön TV-készüléke többé nem reagál a távirányítóra. Esetleg az elemek vannak lemerülve. Ha így van, a TV alján lévő gombokat is tudja használni. Specifikációk TV ADÁS PAL SECAM B/G D/K K I/I L/L FOGHATÓ CSATORNÁK VHF (I/III sáv) UHF (U sáv) HYPERBAND (hipersáv) KÁBEL TV (S1-S20/ S21-S41) ELŐRE BEÁLLÍTOTT CSATORNÁK SZÁMA 100 CSATORNA KIJELZŐ A képernyõn való kijelzés RF ANTENNA BEMENET 75 Ohm (asszimetrikus) HÁLÓZATI FESZÜLTSÉG V AC 50Hz. AUDIÓ 3D-PANORAMA AUDIÓ KIMENETI ÁRAMFORRÁS (W RMS. ) (%10 THD) 2 x 8 TELJESÍTMÉNY FELVÉTEL (W) 270 W 1 W (Készenléti üzemmód) PANEL 16:9 kijelzõ, 42 képernyõ méret Méretek (mm) Méretek (mm) V L M Tömeg (kg) ,7 20,7 Állvánnyal Állvány nélkül Magyar MAC MB UK-(W SUB-ALO-2SCRT)(3D 32 PAN)(ECO PIP)(WO SVHS)(C2) P , 16:21
