1 Tartalomjegyzék Funkciók... 3 Tartozékok... 3 Bevezetés... 4 Elõkészítés... 4 Biztonsági intézkedések... 4 Áramforrás... 4 Hálózati kábel... 4 Pára és víz... 4 Tisztítás... 4 Szellõzés... 5 Hõ és nyílt láng... 5 Villámlás... 5 Cserélhetõ alkatrészek... 5 Karbantartás... 5 Hulladék-elhelyezés... 5 Felhasználói információ az Európai Unió országai számára... 5 A készülék szétkapcsolása... 6 Fejhallgató hangerõ... 6 Üzembehelyezés... 6 LCD-képernyõ... 6 Figyelmeztetés... 6 A távirányító áttekintése... 7 LCD TV és a mûködtetõ gombok... 8 A csatlakozók áttekintése... 9 Áramellátó csatlakoztatás Antenna csatlakozó Az LCD TV és a számítógép összekapcsolása. 12 Csatlakoztatás a DVD-lejátszóhoz Egyéb csatlakozók használata Egyéb berendezések csatlakoztatása a SCART csatlakozón keresztül Elemek behelyezése a távirányítóba A távirányító mûködtetési tartománya A TV be-/kikapcsolása A TV bekapcsolása A TV kikapcsolása Bemenet kiválasztás Alapvetõ mûködtetés A TV gombjainak használata Hangerõ beállítás Program kiválasztása A fõmenü megjelenítése AV üzemmód Vezérlés a távirányítóval Hangerõ beállítás Program kiválasztása Program kiválasztása Navigáció az analóg TV menürendszerben Analóg TV menürendszer Kép menü Üzemmód Kontraszt /Fényerõ /Élesség /Szín /Árnyalat.. 19 Színhõmérséklet ajcsökkentés Játék mód (Game mode)(opcionális) Film mód D Fésû (3D Comb) Kép zoom (Picture Zoom) Visszaállítás Tárolás (Store) Hang menü Hangerõ (Volume) Ekvalizátor (Equalizer) Balansz(Balance) Fejhalllgató (Headphone) Hangerõ (Volume) Balansz (Balance) Hang üzemmód (Sound Mode) AVL Képhatás (Effect) Dinamikus basszus (Dynamic Bass) Mélynyomó (Subwoofer) D Panoráma Tárolás (Store) Szolgáltatás menü PIP PIP BE-KI PIP kép (PIP Picture) PIP pozíció (PIP Position) PIP forrás (PIP Source) PIP Csere (PIP Swap) PAP PAP BE-KI PAP kép (PAP Picture) PAP forrás (PAP Source) PAP Csere (PAP Swap) Idõzített kikapcsolás (Sleep Timer) Gyerekzár (Child lock) Nyelv (Language) Ext-2 kimenet (Ext-2 Out) PC hangbemenet (PC Audio In) Kék háttér (Blue Background) Menü háttér (Menu Background) Menü kijelzés (Menu Timeout) Teletext nyelve (Teletext Language) Alapértelmezett zoomolás (Default zoom).. 25 Teljes HDMI üzemmód Beállító menü Programtábla Név Beszúrás Törlés APS (Automatikus programozási rendszer) Ország Program Sáv (Band) Csatorna Színrendszer (Colour System) Magyar MAC-32762W-1055UK-32 INCH-17MB12-(1 1HDMI-3D PAN-BASIC PIP-WO SVHS)-C p , 11:48

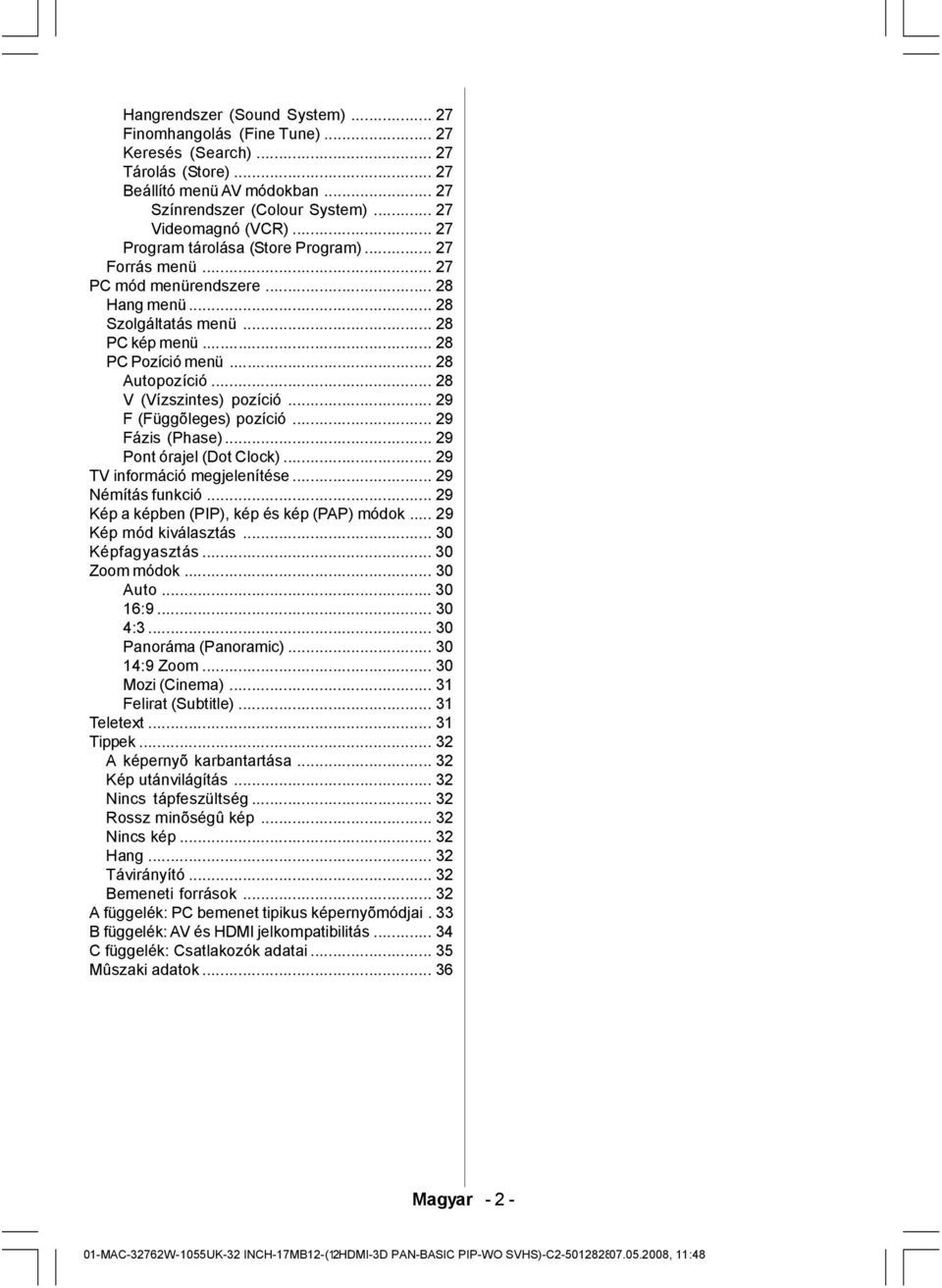

2 Hangrendszer (Sound System) Finomhangolás (Fine Tune) Keresés (Search) Tárolás (Store) Beállító menü AV módokban Színrendszer (Colour System) Videomagnó (VCR) Program tárolása (Store Program) Forrás menü PC mód menürendszere Hang menü Szolgáltatás menü PC kép menü PC Pozíció menü Autopozíció V (Vízszintes) pozíció F (Függõleges) pozíció Fázis (Phase) Pont órajel (Dot Clock) TV információ megjelenítése Némítás funkció Kép a képben (PIP), kép és kép (PAP) módok Kép mód kiválasztás Képfagyasztás Zoom módok Auto : : Panoráma (Panoramic) :9 Zoom Mozi (Cinema) Felirat (Subtitle) Teletext Tippek A képernyõ karbantartása Kép utánvilágítás Nincs tápfeszültség Rossz minõségû kép Nincs kép Hang Távirányító Bemeneti források A függelék: PC bemenet tipikus képernyõmódjai. 33 B függelék: AV és HDMI jelkompatibilitás C függelék: Csatlakozók adatai Mûszaki adatok Magyar MAC-32762W-1055UK-32 INCH-17MB12-(1 2HDMI-3D PAN-BASIC PIP-WO SVHS)-C p , 11:48

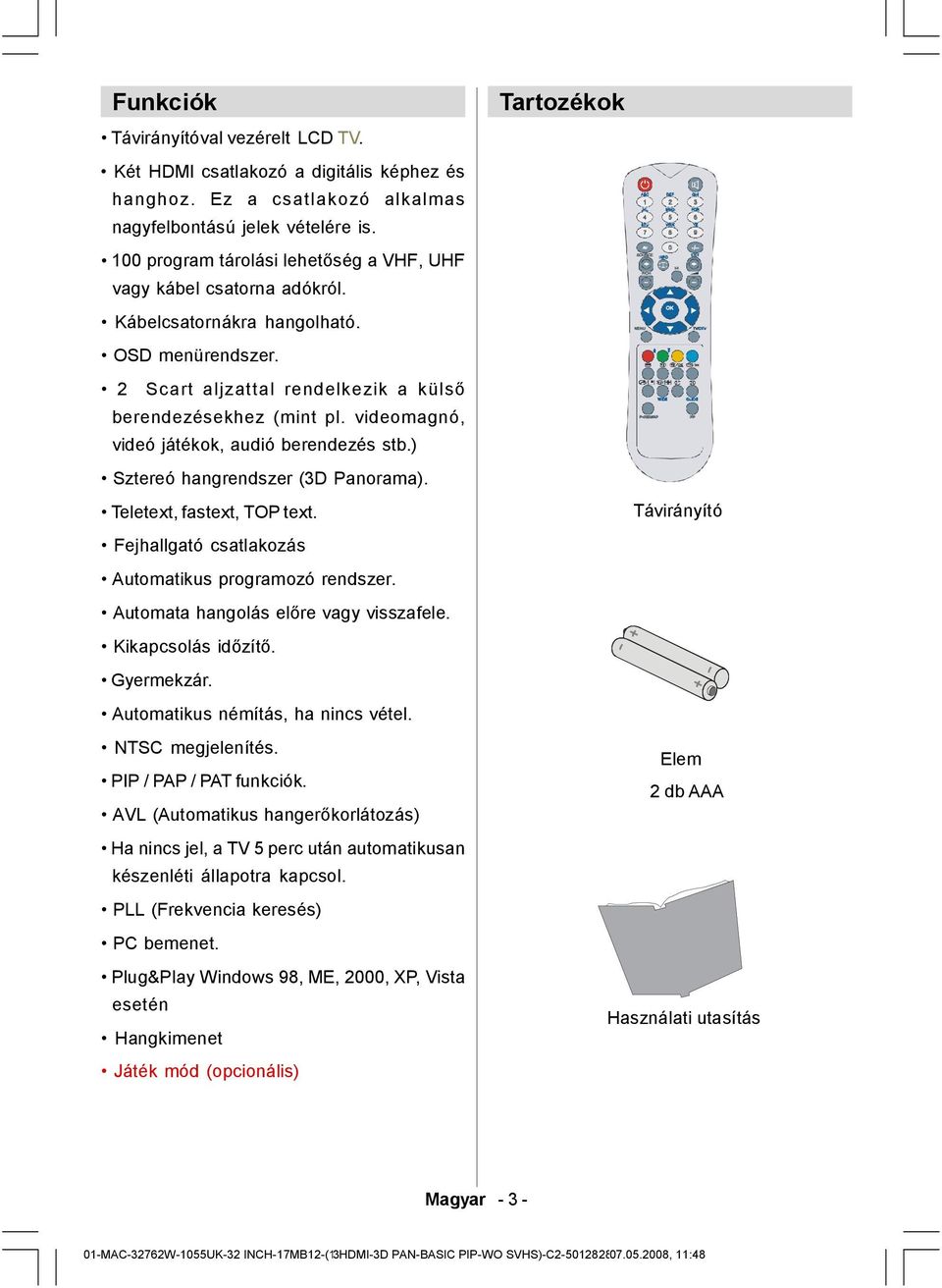

3 Funkciók Tartozékok Távirányítóval vezérelt LCD TV. Két HDMI csatlakozó a digitális képhez és hanghoz. Ez a csatlakozó alkalmas nagyfelbontású jelek vételére is. ABC DEF GHI JKL MNO PQR STU VWX YZ program tárolási lehetőség a VHF, UHF vagy kábel csatorna adókról. AV 0 SOURCE INFO I-II P/CH -/-- EXIT Kábelcsatornákra hangolható. MENU OK TV/DTV OSD menürendszer. 2 Scart aljzattal rendelkezik a külső berendezésekhez (mint pl. videomagnó, videó játékok, audió berendezés stb.) Sztereó hangrendszer (3D Panorama). P<P/SWAP WIDE GUIDE PP Teletext, fastext, TOP text. Távirányító Fejhallgató csatlakozás Automatikus programozó rendszer. Automata hangolás előre vagy visszafele. Kikapcsolás időzítő. Gyermekzár. Automatikus némítás, ha nincs vétel. NTSC megjelenítés. PIP / PAP / PAT funkciók. AVL (Automatikus hangerőkorlátozás) Elem 2 db AAA Ha nincs jel, a TV 5 perc után automatikusan készenléti állapotra kapcsol. PLL (Frekvencia keresés) PC bemenet. Plug&Play Windows 98, ME, 2000, XP, Vista esetén Hangkimenet Használati utasítás Játék mód (opcionális) Magyar MAC-32762W-1055UK-32 INCH-17MB12-(1 3HDMI-3D PAN-BASIC PIP-WO SVHS)-C p , 11:48

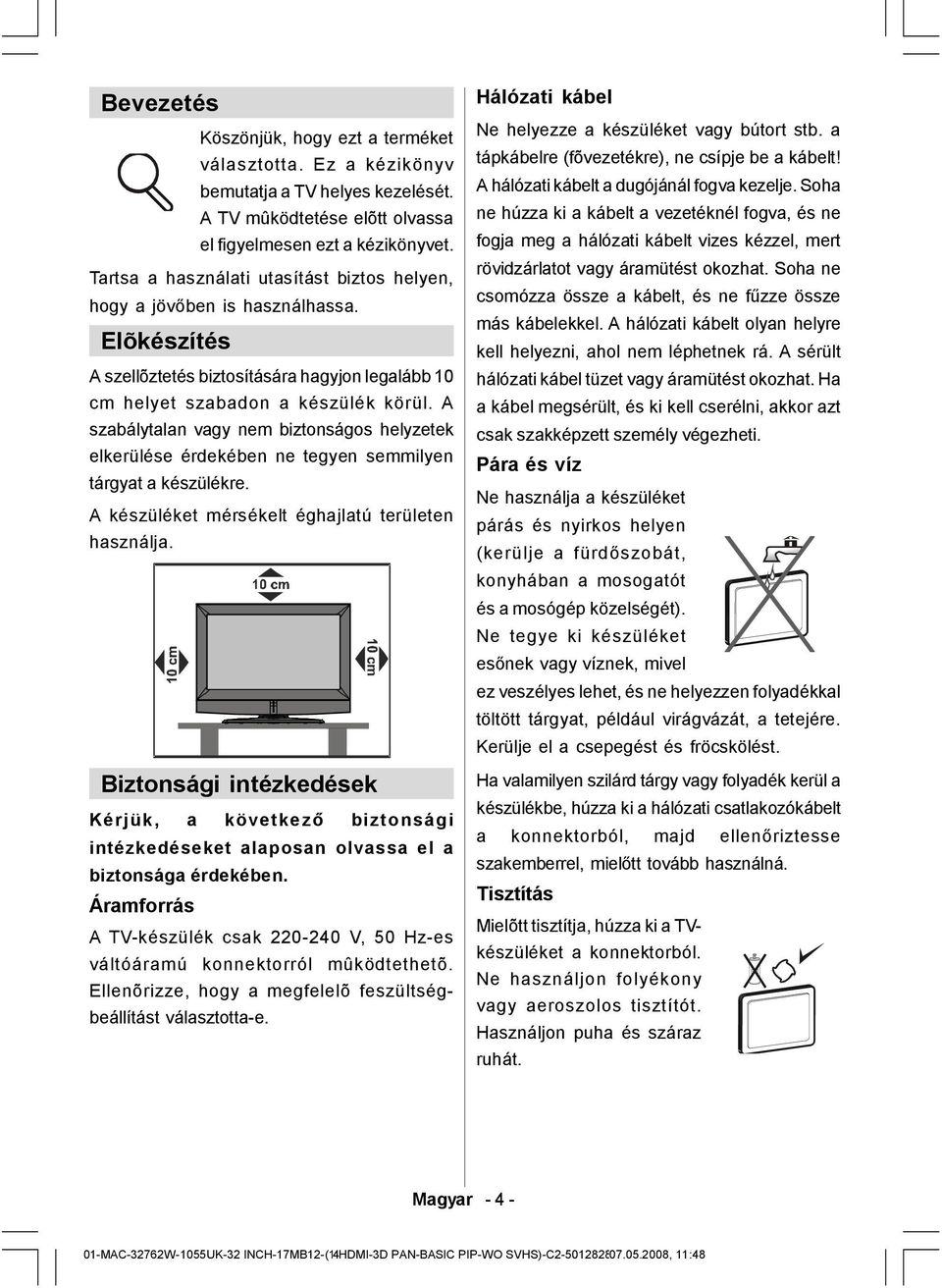

4 Bevezetés Köszönjük, hogy ezt a terméket választotta. Ez a kézikönyv bemutatja a TV helyes kezelését. A TV mûködtetése elõtt olvassa el figyelmesen ezt a kézikönyvet. Tartsa a használati utasítást biztos helyen, hogy a jövőben is használhassa. Elõkészítés A szellõztetés biztosítására hagyjon legalább 10 cm helyet szabadon a készülék körül. A szabálytalan vagy nem biztonságos helyzetek elkerülése érdekében ne tegyen semmilyen tárgyat a készülékre. A készüléket mérsékelt éghajlatú területen használja. Biztonsági intézkedések Kérjük, a következő biztonsági intézkedéseket alaposan olvassa el a biztonsága érdekében. Áramforrás A TV-készülék csak V, 50 Hz-es váltóáramú konnektorról mûködtethetõ. Ellenõrizze, hogy a megfelelõ feszültségbeállítást választotta-e. Hálózati kábel Ne helyezze a készüléket vagy bútort stb. a tápkábelre (fõvezetékre), ne csípje be a kábelt! A hálózati kábelt a dugójánál fogva kezelje. Soha ne húzza ki a kábelt a vezetéknél fogva, és ne fogja meg a hálózati kábelt vizes kézzel, mert rövidzárlatot vagy áramütést okozhat. Soha ne csomózza össze a kábelt, és ne fűzze össze más kábelekkel. A hálózati kábelt olyan helyre kell helyezni, ahol nem léphetnek rá. A sérült hálózati kábel tüzet vagy áramütést okozhat. Ha a kábel megsérült, és ki kell cserélni, akkor azt csak szakképzett személy végezheti. Pára és víz Ne használja a készüléket párás és nyirkos helyen (kerülje a fürdőszobát, konyhában a mosogatót és a mosógép közelségét). Ne tegye ki készüléket esőnek vagy víznek, mivel ez veszélyes lehet, és ne helyezzen folyadékkal töltött tárgyat, például virágvázát, a tetejére. Kerülje el a csepegést és fröcskölést. Ha valamilyen szilárd tárgy vagy folyadék kerül a készülékbe, húzza ki a hálózati csatlakozókábelt a konnektorból, majd ellenőriztesse szakemberrel, mielőtt tovább használná. Tisztítás Mielõtt tisztítja, húzza ki a TVkészüléket a konnektorból. Ne használjon folyékony vagy aeroszolos tisztítót. Használjon puha és száraz ruhát. Magyar MAC-32762W-1055UK-32 INCH-17MB12-(1 4HDMI-3D PAN-BASIC PIP-WO SVHS)-C p , 11:48

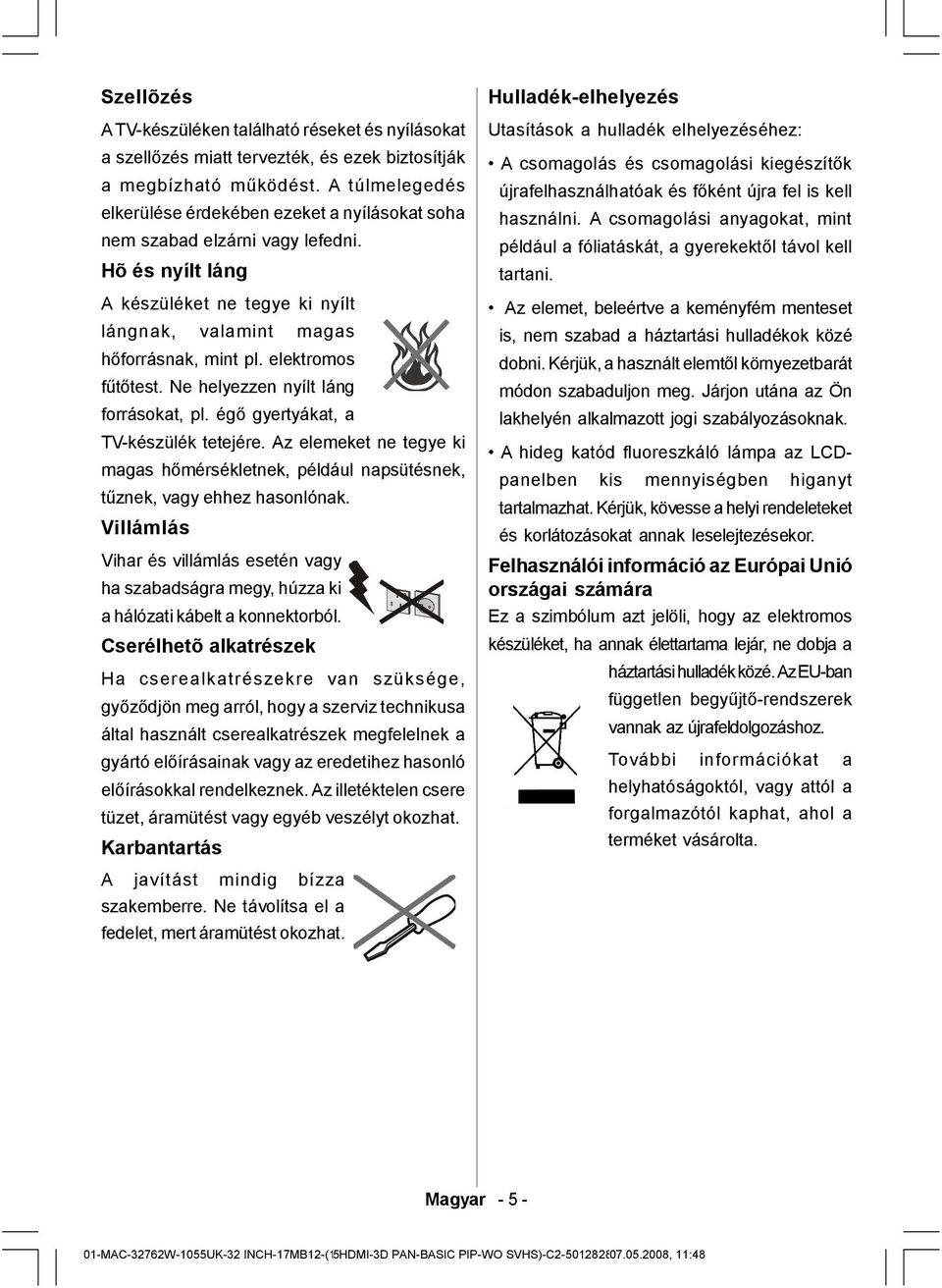

5 Szellõzés A TV-készüléken található réseket és nyílásokat a szellőzés miatt tervezték, és ezek biztosítják a megbízható működést. A túlmelegedés elkerülése érdekében ezeket a nyílásokat soha nem szabad elzárni vagy lefedni. Hõ és nyílt láng A készüléket ne tegye ki nyílt lángnak, valamint magas hőforrásnak, mint pl. elektromos fűtőtest. Ne helyezzen nyílt láng forrásokat, pl. égő gyertyákat, a TV-készülék tetejére. Az elemeket ne tegye ki magas hőmérsékletnek, például napsütésnek, tűznek, vagy ehhez hasonlónak. Villámlás Vihar és villámlás esetén vagy ha szabadságra megy, húzza ki a hálózati kábelt a konnektorból. Cserélhetõ alkatrészek Ha cserealkatrészekre van szüksége, győződjön meg arról, hogy a szerviz technikusa által használt cserealkatrészek megfelelnek a gyártó előírásainak vagy az eredetihez hasonló előírásokkal rendelkeznek. Az illetéktelen csere tüzet, áramütést vagy egyéb veszélyt okozhat. Karbantartás A javítást mindig bízza szakemberre. Ne távolítsa el a fedelet, mert áramütést okozhat. Hulladék-elhelyezés Utasítások a hulladék elhelyezéséhez: A csomagolás és csomagolási kiegészítők újrafelhasználhatóak és főként újra fel is kell használni. A csomagolási anyagokat, mint például a fóliatáskát, a gyerekektől távol kell tartani. Az elemet, beleértve a keményfém menteset is, nem szabad a háztartási hulladékok közé dobni. Kérjük, a használt elemtől környezetbarát módon szabaduljon meg. Járjon utána az Ön lakhelyén alkalmazott jogi szabályozásoknak. A hideg katód fluoreszkáló lámpa az LCDpanelben kis mennyiségben higanyt tartalmazhat. Kérjük, kövesse a helyi rendeleteket és korlátozásokat annak leselejtezésekor. Felhasználói információ az Európai Unió országai számára Ez a szimbólum azt jelöli, hogy az elektromos készüléket, ha annak élettartama lejár, ne dobja a háztartási hulladék közé. Az EU-ban független begyűjtő-rendszerek vannak az újrafeldolgozáshoz. További információkat a helyhatóságoktól, vagy attól a forgalmazótól kaphat, ahol a terméket vásárolta. Magyar MAC-32762W-1055UK-32 INCH-17MB12-(1 5HDMI-3D PAN-BASIC PIP-WO SVHS)-C p , 11:48

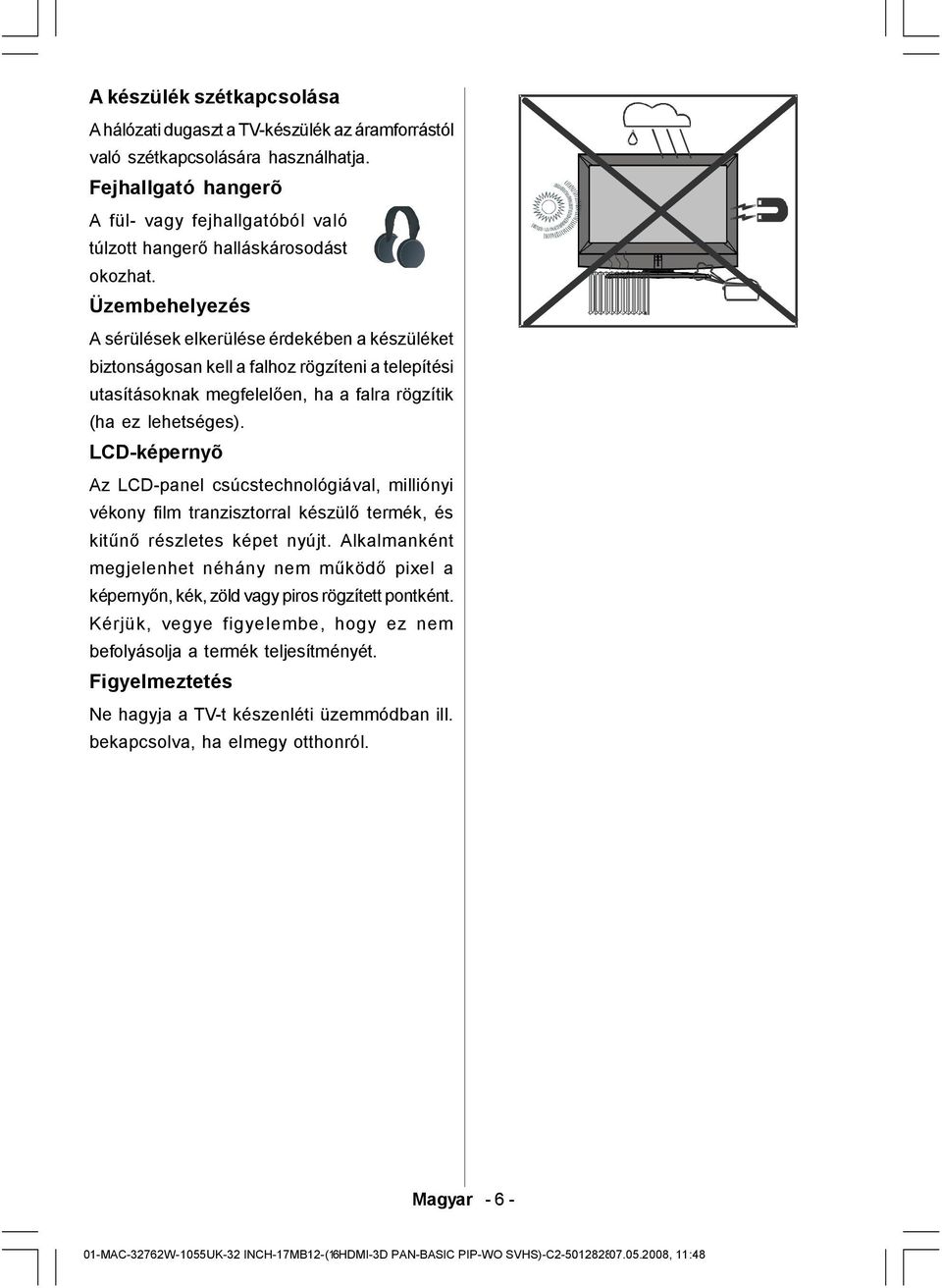

6 A készülék szétkapcsolása A hálózati dugaszt a TV-készülék az áramforrástól való szétkapcsolására használhatja. Fejhallgató hangerõ A fül- vagy fejhallgatóból való túlzott hangerő halláskárosodást okozhat. Üzembehelyezés A sérülések elkerülése érdekében a készüléket biztonságosan kell a falhoz rögzíteni a telepítési utasításoknak megfelelően, ha a falra rögzítik (ha ez lehetséges). LCD-képernyõ Az LCD-panel csúcstechnológiával, milliónyi vékony film tranzisztorral készülő termék, és kitűnő részletes képet nyújt. Alkalmanként megjelenhet néhány nem működő pixel a képernyőn, kék, zöld vagy piros rögzített pontként. Kérjük, vegye figyelembe, hogy ez nem befolyásolja a termék teljesítményét. Figyelmeztetés Ne hagyja a TV-t készenléti üzemmódban ill. bekapcsolva, ha elmegy otthonról. Magyar MAC-32762W-1055UK-32 INCH-17MB12-(1 6HDMI-3D PAN-BASIC PIP-WO SVHS)-C p , 11:48

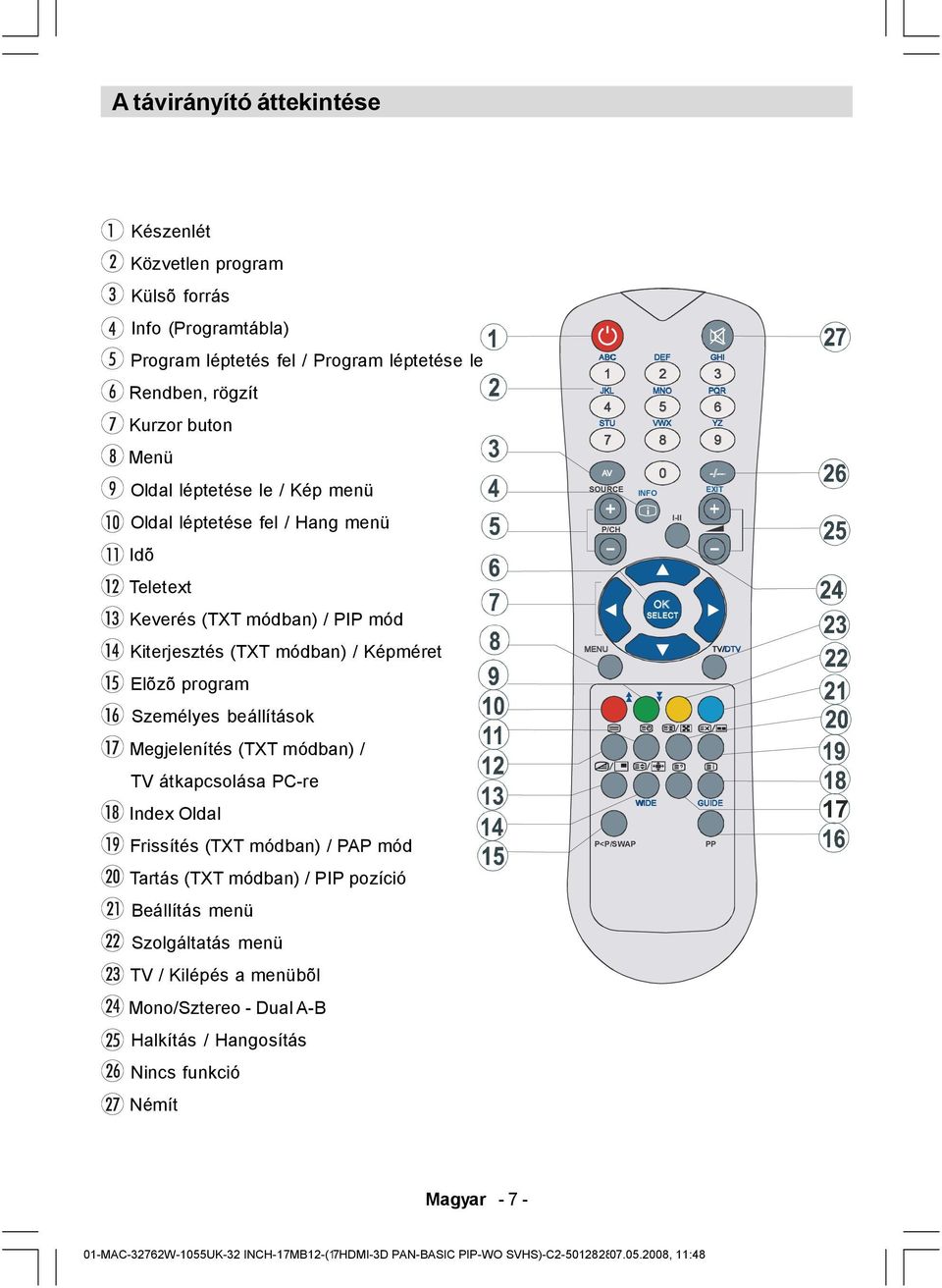

7 A távirányító áttekintése Készenlét Közvetlen program Külsõ forrás Info (Programtábla) Program léptetés fel / Program léptetése le Rendben, rögzít Kurzor buton Menü Oldal léptetése le / Kép menü ABC DEF GHI JKL MNO PQR STU VWX YZ AV SOURCE 0 -/-- INFO EXIT Oldal léptetése fel / Hang menü Idõ P/CH I-II Teletext Keverés (TXT módban) / PIP mód OK Kiterjesztés (TXT módban) / Képméret Elõzõ program Személyes beállítások Megjelenítés (TXT módban) / MENU TV/DTV TV átkapcsolása PC-re Index Oldal WIDE GUIDE 17 Frissítés (TXT módban) / PAP mód P<P/SWAP PP Tartás (TXT módban) / PIP pozíció Beállítás menü Szolgáltatás menü TV / Kilépés a menübõl Mono/Sztereo - Dual A-B Halkítás / Hangosítás Nincs funkció Némít Magyar MAC-32762W-1055UK-32 INCH-17MB12-(1 7HDMI-3D PAN-BASIC PIP-WO SVHS)-C p , 11:48

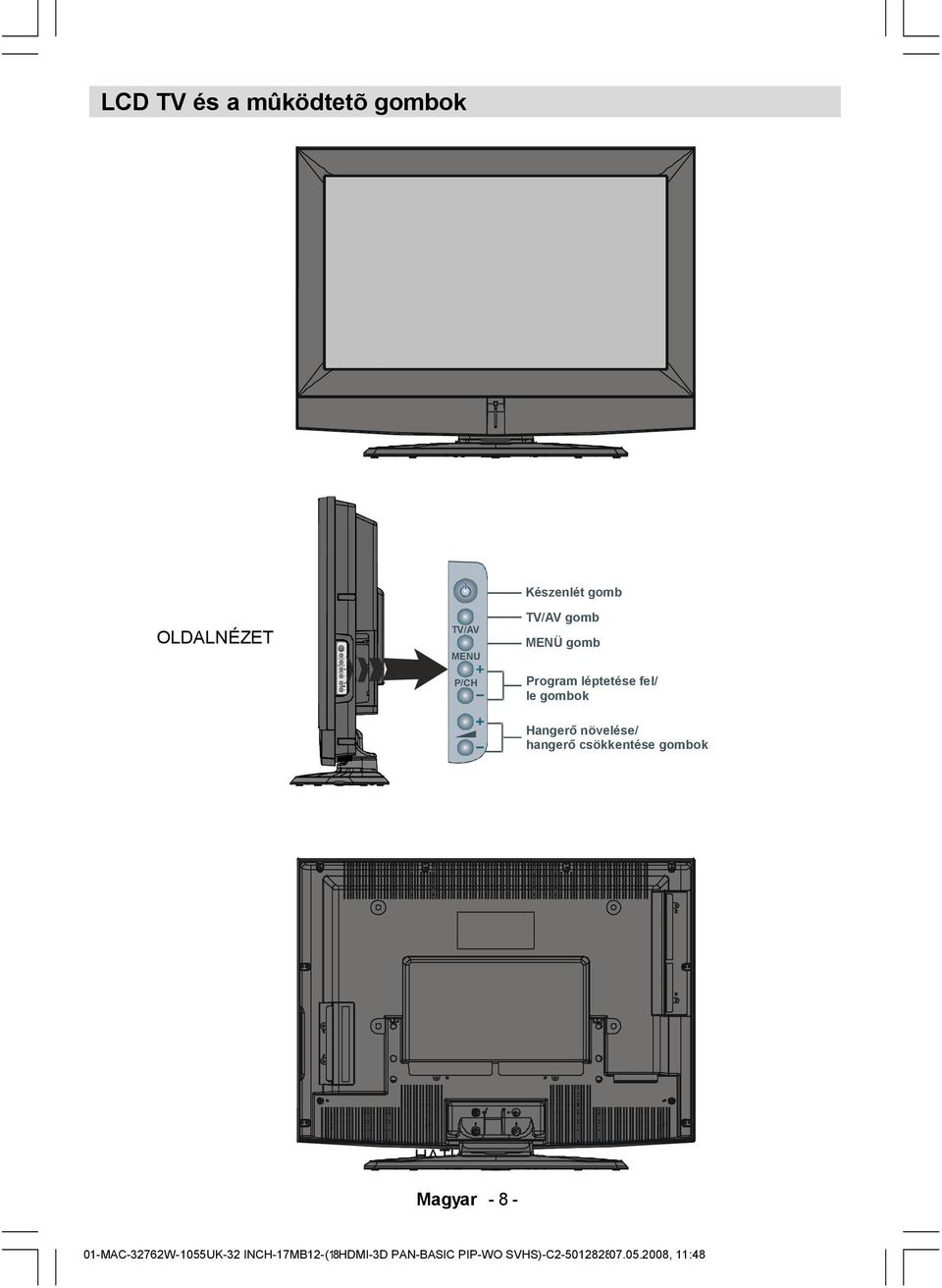

8 TV/AV MENU P/CH LCD TV és a mûködtetõ gombok ELÖLNÉZET Készenlét gomb OLDALNÉZET TV/AV MENU TV/AV gomb MENÜ gomb + + P/CH Program léptetése fel/ le gombok Hangerő növelése/ hangerő csökkentése gombok HÁTULNÉZET Magyar MAC-32762W-1055UK-32 INCH-17MB12-(1 8HDMI-3D PAN-BASIC PIP-WO SVHS)-C p , 11:48

9 A csatlakozók áttekintése HÁTULNÉZET Az RF bemenethez csatlakozik az antenna vagy a kábeltévé. Megjegyzés: ha dekódert vagy médiafelvevőt használ, akkor az antennakábelt a készüléken keresztül csatlakoztassa a televízióhoz egy megfelelő antennakábellel, ahogy az alábbi ábrán látható. A videobemenet a külső eszközök képjelének csatlakoztatására szolgál. Csatlakoztassa a videokábelt a TV VIDEO IN bemenete és a készülék VIDEO OUT kimenete közé. Hangkimenet egy külső eszköz, pl. egy opcionális hangrendszer számára bocsátja ki a hangjeleket. Külső hangfalak vagy hasonló eszközök TV-hez való csatlakoztatásához használja a TV HANGKIMENETÉT egy hangkábellel. A PC/YPbPr hangbemenetek használhatók a PC vagy más, az YPbPr bemeneten keresztül a TV-hez kapcsolódó eszköz hangjeleinek csatlakoztatására. Csatlakoztassa a PC hangkábelt a TV HANGKIMENETEINEK és a PC hangkimenetei közé a PC hang engedélyezéséhez. Csatlakoztassa a hangkábelt a TV HANGKIMENETEINEK és az eszköz hangkimenetei közé a komponens hang engedélyezéséhez. A komponens képcsatlakozók (YPbPr) a komponens kép csatlakoztatására használhatók. Összekapcsolhatja a komponens kép- és hangcsatlakozókat egy olyan eszközzel, amely rendelkezik Magyar MAC-32762W-1055UK-32 INCH-17MB12-(1 9HDMI-3D PAN-BASIC PIP-WO SVHS)-C p , 11:48

10 komponens kimenettel. Csatlakoztassa a komponens videokábeleket a TV KOMPONENS VIDEOBEMENETEI és az eszköz komponens kimenetei közé. Csatlakoztatás közben figyeljen arra, hogy a TV Y, Pb, Pr jelölései megegyeznek az eszköz csatlakozóinak jelölésével. A SCART 2 csatlakozó a külső eszközök kimeneti és bemeneti csatlakozója. A fejhallgató csatlakozóval külső fejhallgatót csatlakoztathat a rendszerhez. Csatlakoztassa a FEJHALLGATÓ csatlakozót, hogy (opcionális) fejhallgatóval hallgassa a TV hangját. Ezután a hangbemeneteket kell csatlakoztatni a külső eszközök hangjelének átviteléhez. Csatlakoztassa a hangkábelt a TV HANGBEMENETEI és a készülék HANGKIMENETE közé. Megjegyzés: Ha a VIDEOBEMENETEN keresztül csatlakoztat egy eszközt a TV-hez, akkor csatlakoztatnia kell az eszközt egy hangkábellel a TV HANGBEMENETEIHEZ a hang engedélyezéséhez. A mélynyomó kimenet egy külső, aktív mélynyomó csatlakoztatására használható a mélyebb basszus effektekhez. Használjon egy megfelelõ RCA kábelt a mélynyomó csatlakoztatásához. S/PDIF Out kimeneten a jelenleg nézett forrás digitális hangjelei jelennek meg. Használjon egy RCA kábelt a hangjelek továbbításához egy olyan készülékre, amely rendelkezik S/PDIF bemenettel. A SCART 1 csatlakozó a külső eszközök kimeneti és bemeneti csatlakozója. Csatlakoztassa a SCART kábelt a TV SCART aljzata és a külső eszköz (dekóder, videomagnó vagy DVD-lejátszó) SCART aljzata közé. Megjegyzés: Ha egy külső berendezést SCART aljzaton keresztül csatlakoztat, a TV automatikusan AV üzemmódba kapcsol. Ha mindkét aljzatot egyszerre használja, akkor a SCART 1 felülbírálja az SCART 2-t, kivéve, ha kézzel kiválasztja azt. A PC bemenet segítségével személyi számítógépet csatlakoztathat a TV-készülékhez. Csatlakoztassa a PC kábelt a TV PC bemenete és a számítógép PC kimenete közé. A HDMI bemenetek HDMI csatlakozóval rendelkező készülék csatlakoztatására használható. Az LCD-televízió nagyfelbontású kép vetítésére alkalmas különbözõ készülékekrõl mint pl. nagyfelbontású mûholdvevõ vagy DVD-lejátszó. Ezeket a készülékeket HDMI csatlakozóval vagy komponens csatlakozóval kell csatlakoztatni. Ezek az aljzatok 720p vagy 1080i jelet fogadnak. Nincs hangcsatlakoztatásra szükség HDMI-HDMI csatlakoztatás estén. Megjegyzés (opcionális): Ha a HDMI-1 és HDMI-2 forrásról szeretne megtekinteni valamit egy DVI-HDMI kábel segítségével, akkor a hang kivezetéséhez két lehetõség áll rendelkezésre: - Ha a DVI és HDMI 1 csatlakozót kapcsolja össze, akkor hangkábelt a komponens csatlakozó (YPbPr) hang bemenetéhez kell csatlakoztatni. - Ha a DVI és HDMI 2 csatlakozót kapcsolja össze, akkor hangkábelt a PC hang bemenethez kell csatlakoztatni. - Ha van egy opcionális, harmadik HDMI (oldal) aljzat a TV-n, akkor a hangátvitel nem érhetõ el. Magyar MAC-32762W-1055UK-32 INCH-17MB12-(1 10 HDMI-3D PAN-BASIC PIP-WO SVHS)-C p , 11:48

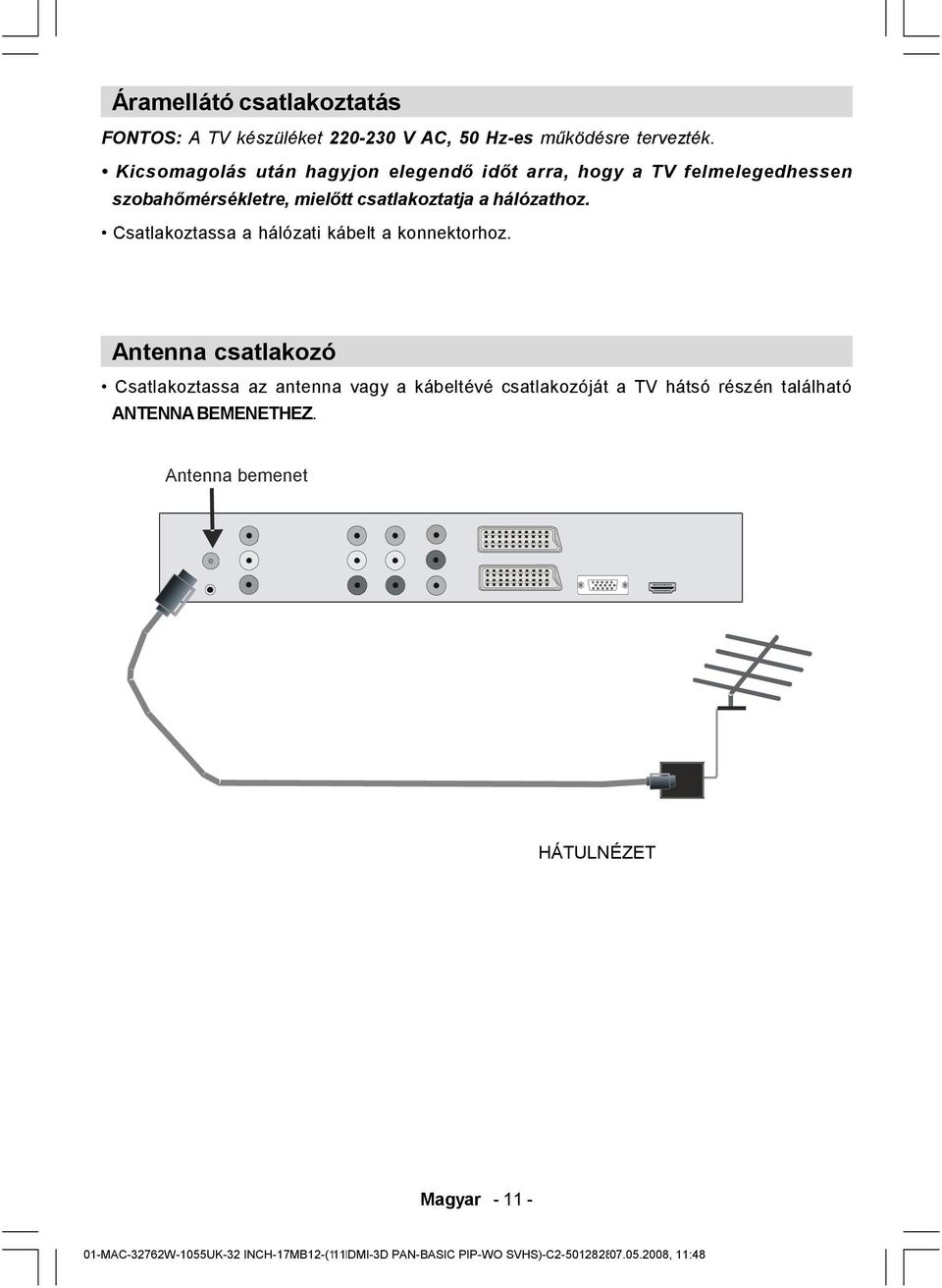

11 Áramellátó csatlakoztatás FONTOS: A TV készüléket V AC, 50 Hz-es működésre tervezték. Kicsomagolás után hagyjon elegendő időt arra, hogy a TV felmelegedhessen szobahőmérsékletre, mielőtt csatlakoztatja a hálózathoz. Csatlakoztassa a hálózati kábelt a konnektorhoz. Antenna csatlakozó Csatlakoztassa az antenna vagy a kábeltévé csatlakozóját a TV hátsó részén található ANTENNA BEMENETHEZ. Antenna bemenet HÁTULNÉZET Magyar MAC-32762W-1055UK-32 INCH-17MB12-(1 11 HDMI-3D PAN-BASIC PIP-WO SVHS)-C p , 11:48

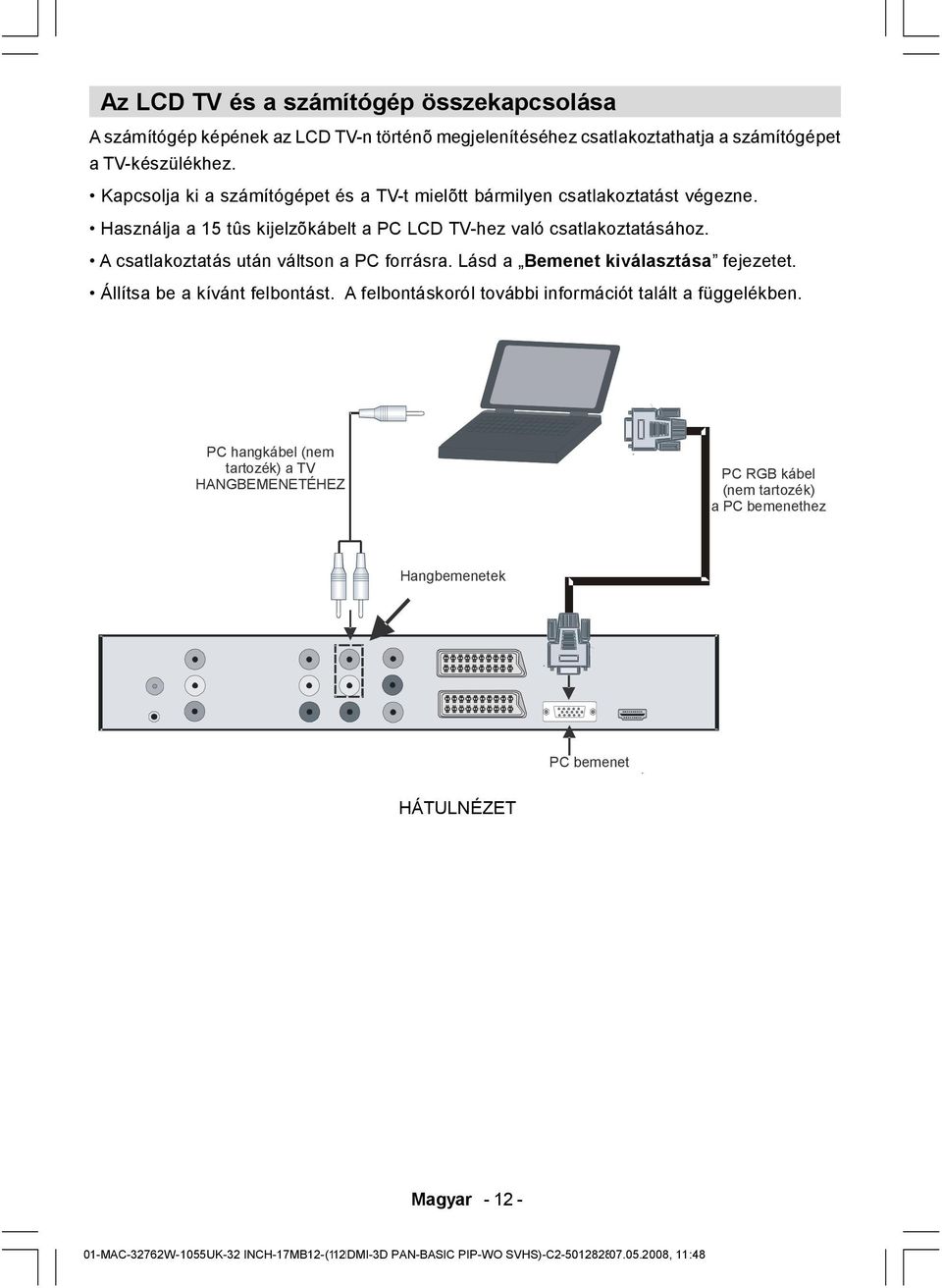

12 Az LCD TV és a számítógép összekapcsolása A számítógép képének az LCD TV-n történõ megjelenítéséhez csatlakoztathatja a számítógépet a TV-készülékhez. Kapcsolja ki a számítógépet és a TV-t mielõtt bármilyen csatlakoztatást végezne. Használja a 15 tûs kijelzõkábelt a PC LCD TV-hez való csatlakoztatásához. A csatlakoztatás után váltson a PC forrásra. Lásd a Bemenet kiválasztása fejezetet. Állítsa be a kívánt felbontást. A felbontáskoról további információt talált a függelékben. PC hangkábel (nem tartozék) a TV HANGBEMENETÉHEZ PC RGB kábel (nem tartozék) a PC bemenethez Hangbemenetek PC bemenet HÁTULNÉZET Magyar MAC-32762W-1055UK-32 INCH-17MB12-(1 12 HDMI-3D PAN-BASIC PIP-WO SVHS)-C p , 11:48

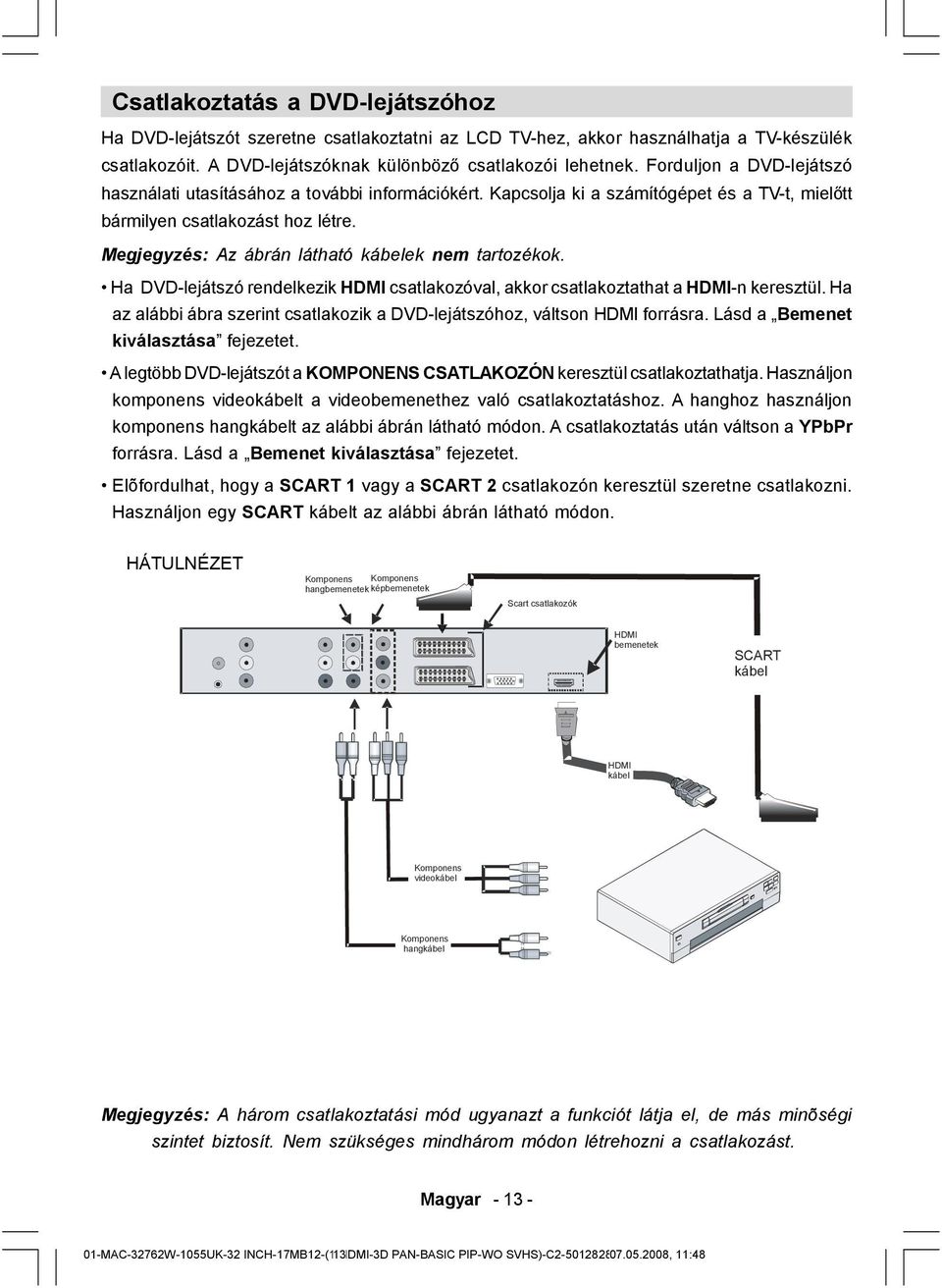

13 Csatlakoztatás a DVD-lejátszóhoz Ha DVD-lejátszót szeretne csatlakoztatni az LCD TV-hez, akkor használhatja a TV-készülék csatlakozóit. A DVD-lejátszóknak különböző csatlakozói lehetnek. Forduljon a DVD-lejátszó használati utasításához a további információkért. Kapcsolja ki a számítógépet és a TV-t, mielőtt bármilyen csatlakozást hoz létre. Megjegyzés: Az ábrán látható kábelek nem tartozékok. Ha DVD-lejátszó rendelkezik HDMI csatlakozóval, akkor csatlakoztathat a HDMI-n keresztül. Ha az alábbi ábra szerint csatlakozik a DVD-lejátszóhoz, váltson HDMI forrásra. Lásd a Bemenet kiválasztása fejezetet. A legtöbb DVD-lejátszót a KOMPONENS CSATLAKOZÓN keresztül csatlakoztathatja. Használjon komponens videokábelt a videobemenethez való csatlakoztatáshoz. A hanghoz használjon komponens hangkábelt az alábbi ábrán látható módon. A csatlakoztatás után váltson a YPbPr forrásra. Lásd a Bemenet kiválasztása fejezetet. Elõfordulhat, hogy a SCART 1 vagy a SCART 2 csatlakozón keresztül szeretne csatlakozni. Használjon egy SCART kábelt az alábbi ábrán látható módon. HÁTULNÉZET Komponens Komponens hangbemenetek képbemenetek Scart csatlakozók HDMI bemenetek SCART kábel HDMI kábel Komponens videokábel Komponens hangkábel Megjegyzés: A három csatlakoztatási mód ugyanazt a funkciót látja el, de más minõségi szintet biztosít. Nem szükséges mindhárom módon létrehozni a csatlakozást. Magyar MAC-32762W-1055UK-32 INCH-17MB12-(1 13 HDMI-3D PAN-BASIC PIP-WO SVHS)-C p , 11:48

14 Egyéb csatlakozók használata Opcionális berendezések széles skáláját csatlakoztathatja az LCD TV-hez. A lehetséges csatlakoztatások alább láthatók. Az ábrán látható kábelek nem tartozékok. Kamkorder csatlakoztatásához csatlakozzon a VIDEOBEMENETHEZ és a HANGCSATLAKOZÓKHOZ. A kapcsolódó forrás kiválasztásához lásd a Bemenet kiválasztása fejezetet a következõ részben. Külsõ hangszórók csatlakoztatásához használjon hangkábelt. Ne cserélje fel a BAL HANG és a JOBB HANG csatlakozókat. Az összes csatlakoztatás elvégzése után kapcsolja be az LCD TV-t és a külsõ hangszórót. További kérdések esetén forduljon a hangszóró útmutatójához. Fejhallgató használatához csatlakoztassa azt a TV FEJHALLGATÓ csatlakozójához. Mélynyomó csatlakoztatásához csatlakoztassa azt a MÉLYNYOMÓ KIMENETHEZ. Külső hangszóró Kamkorder Fejhallgató Mélynyomó Magyar MAC-32762W-1055UK-32 INCH-17MB12-(1 14 HDMI-3D PAN-BASIC PIP-WO SVHS)-C p , 11:48

15 Egyéb berendezések csatlakoztatása a SCART csatlakozón keresztül A legtöbb készülék támogatja a SCART csatlakoztatást. Csatlakoztathat DVD-felvevõt, videomagnót vagy egy dekódert az LCD TV-hez a SCART csatlakozók használatával. Az ábrán látható kábelek nem tartozékok. Kapcsolja ki az eszközt és a TV-t, mielõtt bármilyen csatlakozást hoz létre. További információkért forduljon a készülék használati utasításához. SCART aljzatok DVD-felvevő HÁTULNÉZET Videomagnó Dekóder Magyar MAC-32762W-1055UK-32 INCH-17MB12-(1 15 HDMI-3D PAN-BASIC PIP-WO SVHS)-C p , 11:48

16 ABC DEF GHI JKL MNO PQR STU VWX YZ AV SOURCE MENU P/CH P<P/SWAP INFO WIDE I-II EXIT GUIDE PP TV/DTV Elemek behelyezése a távirányítóba Távolítsa el a távirányító hátoldalán az elemtartó fedelét, a fedélnek a jelzett résztõl gyengén hátrafelé történõ nyomásával. A távirányító mûködtetési tartománya Miközben lenyom egy gombot, irányítsa a távirányító felsõ részét az LCD TV távirányító érzékelõje felé. Helyezzen be két AAA/R3 nagyságú vagy ennek megfelelõ típusú elemet. Az elemeket megfelelõen helyezze be, majd tegye vissza az elemtartó fedelet Megjegyzés: Távolítsa el az elemeket a távirányítóból, ha hosszabb ideig nem használja azt. Különben ha az elemek kifolynak, a távirányító tönkre mehet /-- OK A távirányítási tartomány nagyjából 7 m. Magyar MAC-32762W-1055UK-32 INCH-17MB12-(1 16 HDMI-3D PAN-BASIC PIP-WO SVHS)-C p , 11:48

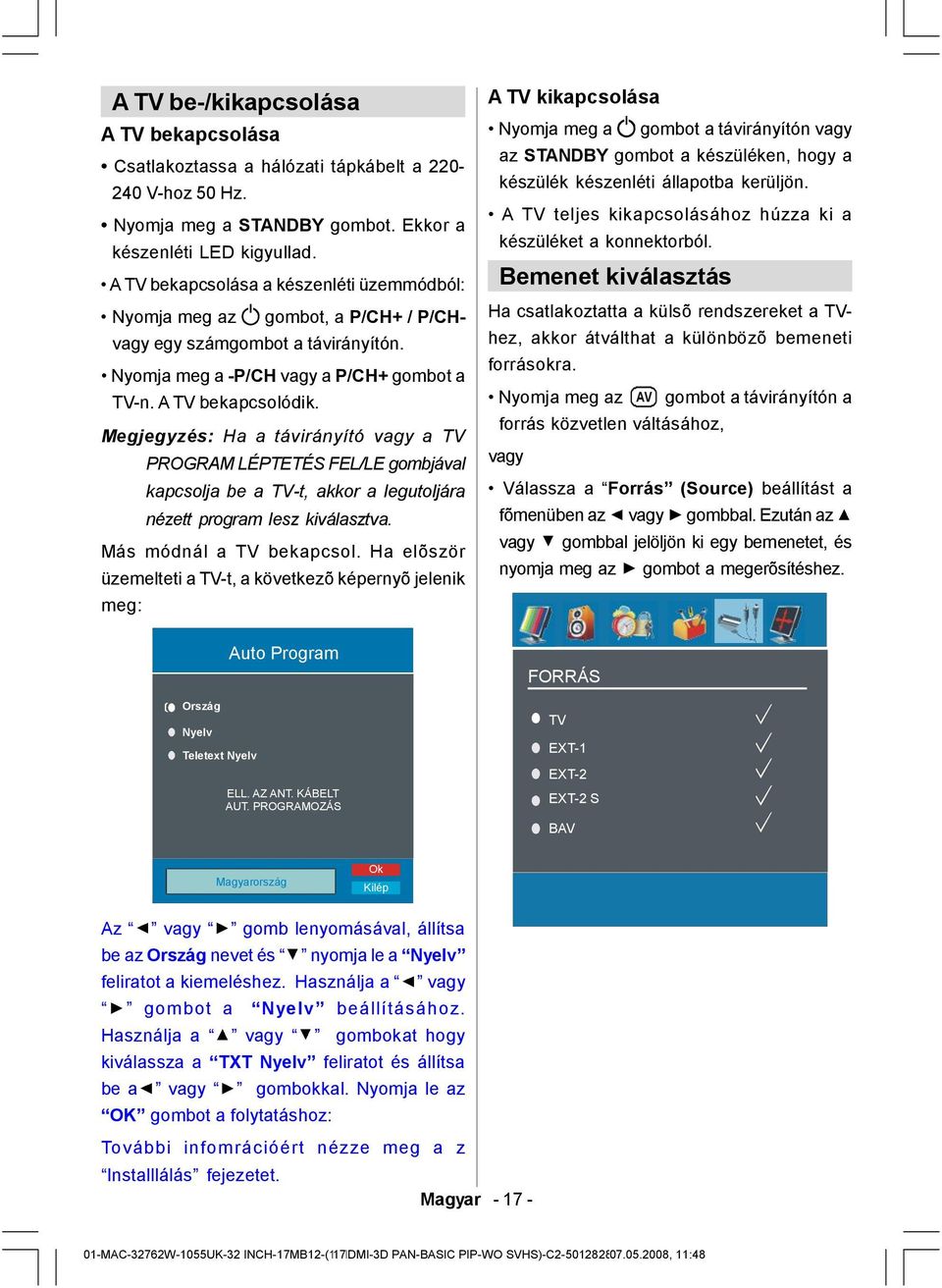

17 A TV be-/kikapcsolása A TV bekapcsolása Csatlakoztassa a hálózati tápkábelt a V-hoz 50 Hz. Nyomja meg a STANDBY gombot. Ekkor a készenléti LED kigyullad. A TV bekapcsolása a készenléti üzemmódból: Nyomja meg az gombot, a P/CH+ / P/CHvagy egy számgombot a távirányítón. Nyomja meg a -P/CH vagy a P/CH+ gombot a TV-n. A TV bekapcsolódik. Megjegyzés: Ha a távirányító vagy a TV PROGRAM LÉPTETÉS FEL/LE gombjával kapcsolja be a TV-t, akkor a legutoljára nézett program lesz kiválasztva. Más módnál a TV bekapcsol. Ha elõször üzemelteti a TV-t, a következõ képernyõ jelenik meg: A TV kikapcsolása Nyomja meg a gombot a távirányítón vagy az STANDBY gombot a készüléken, hogy a készülék készenléti állapotba kerüljön. A TV teljes kikapcsolásához húzza ki a készüléket a konnektorból. Bemenet kiválasztás Ha csatlakoztatta a külsõ rendszereket a TVhez, akkor átválthat a különbözõ bemeneti forrásokra. Nyomja meg az AV gombot a távirányítón a forrás közvetlen váltásához, vagy Válassza a Forrás (Source) beállítást a fõmenüben az vagy gombbal. Ezután az vagy gombbal jelöljön ki egy bemenetet, és nyomja meg az gombot a megerõsítéshez. Ország Nyelv Teletext Nyelv Auto Program ELL. AZ ANT. KÁBELT AUT. PROGRAMOZÁS FORRÁS TV EXT-1 EXT-2 EXT-2 S BAV Magyarország Ok Kilép Az vagy gomb lenyomásával, állítsa be az Ország nevet és nyomja le a Nyelv feliratot a kiemeléshez. Használja a vagy gombot a Nyelv beállításához. Használja a vagy gombokat hogy kiválassza a TXT Nyelv feliratot és állítsa be a vagy gombokkal. Nyomja le az OK gombot a folytatáshoz: További infomrációért nézze meg a z Installlálás fejezetet. Magyar MAC-32762W-1055UK-32 INCH-17MB12-(1 17 HDMI-3D PAN-BASIC PIP-WO SVHS)-C p , 11:48

18 Alapvetõ mûködtetés Működtetheti a TV-t a távirányító és a készüléken található gombok használatával is. A TV gombjainak használata Hangerõ beállítás Nyomja meg az - gombot a hangerő csökkentéséhez, vagy a + gombot a hangerő növeléséhez, így egy hangerő-szint skála (csúszka) fog megjelenni a képernyőn. Program kiválasztása Nyomja meg a P/CH+ gombot a következő program kiválasztásához, vagy a P/CHgombot az előző program kiválasztásához. A fõmenü megjelenítése Nyomja meg a MENU gombot, hogy belépjen a főmenübe. A főmenüben válasszon almenüt a P/CH - vagy P/CH + gombbal, majd lépjen be az almenübe a - vagy + gombbal. A menük használatának megtanulásához forduljon ennek a kezelési utasításnak a Menü rendszer fejezetéhez. AV üzemmód Nyomja meg a TV/AV gombot a TV-n található vezérlő panelen, hogy a TV-t AV üzemmódba kapcsolja. Vezérlés a távirányítóval Az Ön TV-készülékének távirányítója alkalmas az Ön által kiválasztott modell minden funkciójának beállításához. Ezeket a funkciókat az Ön TV-készülékének menürendszerével összhangban írjuk le. Hangerõ beállítás Nyomja meg a V + gombot a hangerő növeléséhez. Nyomja meg a V - gombot a hangerő csökkentéséhez. A hangerő szint skála (csúszka) megjelenik a képernyőn. Program kiválasztása Nyomja meg a P - gombot az előző program kiválasztásához. Nyomja meg a P + gombot a következõ program kiválasztásához.. Program kiválasztása Nyomjon meg számjegy gombokat a távirányítón 0 és 9 között a programok kiválasztásához. A TV a választott programra kapcsol. A közötti (IDTV) programok vagy a (analóg) programok kiválasztásához nyomja meg a számgombokat egymás után (pl. a 27-es programhoz először a 2-t majd a 7-et). Ha a megnyomási idő a második számgombnál letelt, akkor csak az első gombnak megfelelő program fog megjelenni. A késleltetési idő határideje 3 másodperc. Nyomja meg közvetlenül a program számot, ha újra az egyszámjegyű programokat szeretné választani. A menürendszer funkcióinak leírása a következõ fejezetekben található. Magyar MAC-32762W-1055UK-32 INCH-17MB12-(1 18 HDMI-3D PAN-BASIC PIP-WO SVHS)-C p , 11:48

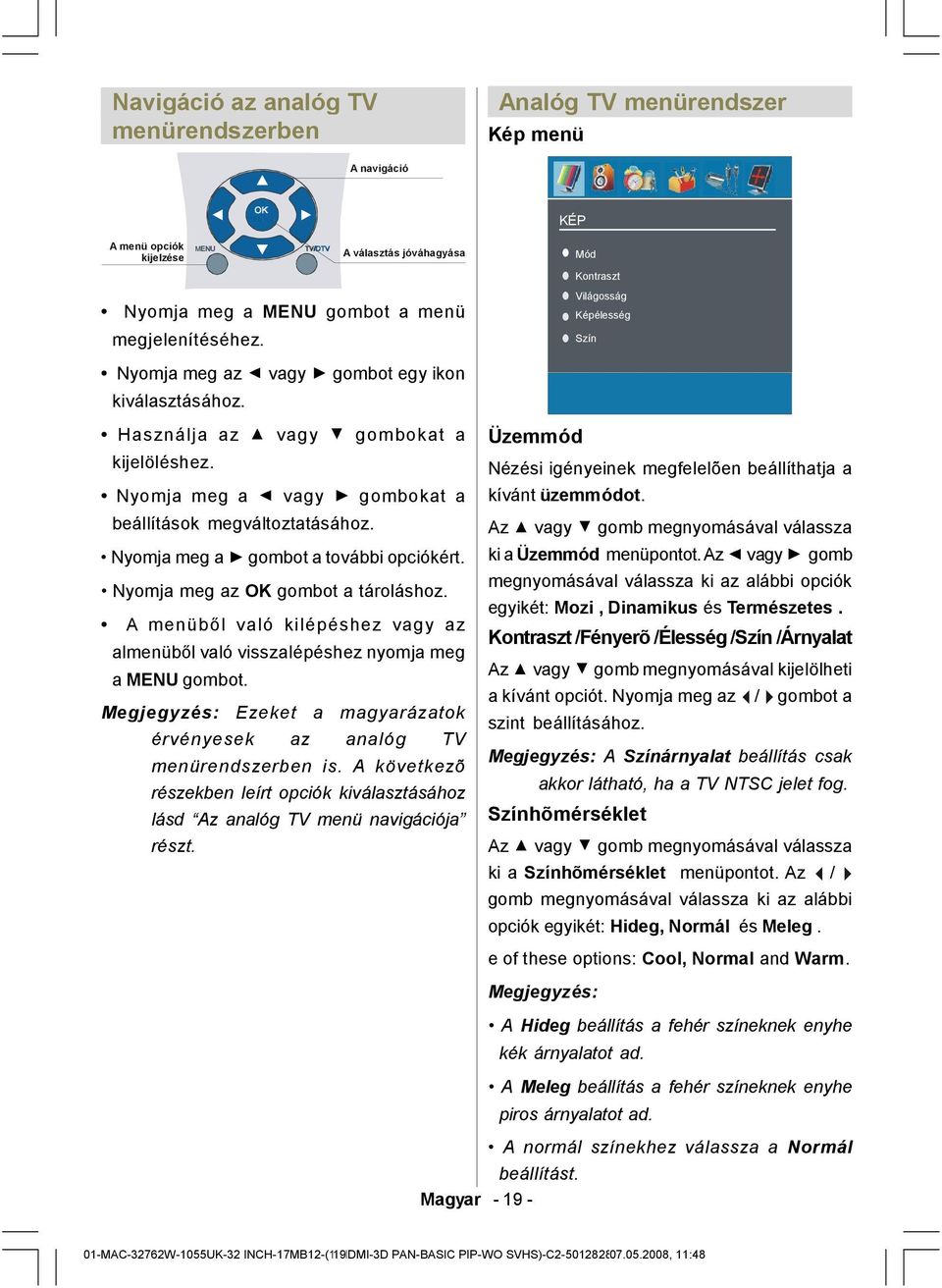

19 Navigáció az analóg TV menürendszerben Analóg TV menürendszer Kép menü A navigáció A menü opciók kijelzése MENU OK TV/DTV A választás jóváhagyása Nyomja meg a MENU gombot a menü megjelenítéséhez. KÉP Mód Kontraszt Világosság Képélesség Szín Nyomja meg az vagy gombot egy ikon kiválasztásához. Használja az vagy gombokat a kijelöléshez. Nyomja meg a vagy gombokat a beállítások megváltoztatásához. Nyomja meg a gombot a további opciókért. Nyomja meg az OK gombot a tároláshoz. A menüből való kilépéshez vagy az almenüből való visszalépéshez nyomja meg a MENU gombot. Megjegyzés: Ezeket a magyarázatok érvényesek az analóg TV menürendszerben is. A következõ részekben leírt opciók kiválasztásához lásd Az analóg TV menü navigációja részt. Üzemmód Nézési igényeinek megfelelõen beállíthatja a kívánt üzemmódot. Az vagy gomb megnyomásával válassza ki a Üzemmód menüpontot. Az vagy gomb megnyomásával válassza ki az alábbi opciók egyikét: Mozi, Dinamikus és Természetes. Kontraszt /Fényerõ /Élesség /Szín /Árnyalat Az vagy gomb megnyomásával kijelölheti a kívánt opciót. Nyomja meg az / gombot a szint beállításához. Megjegyzés: A Színárnyalat beállítás csak akkor látható, ha a TV NTSC jelet fog. Színhõmérséklet Az vagy gomb megnyomásával válassza ki a Színhõmérséklet menüpontot. Az / gomb megnyomásával válassza ki az alábbi opciók egyikét: Hideg, Normál és Meleg. e of these options: Cool, Normal and Warm. Megjegyzés: A Hideg beállítás a fehér színeknek enyhe kék árnyalatot ad. A Meleg beállítás a fehér színeknek enyhe piros árnyalatot ad. A normál színekhez válassza a Normál beállítást. Magyar MAC-32762W-1055UK-32 INCH-17MB12-(1 19 HDMI-3D PAN-BASIC PIP-WO SVHS)-C p , 11:48

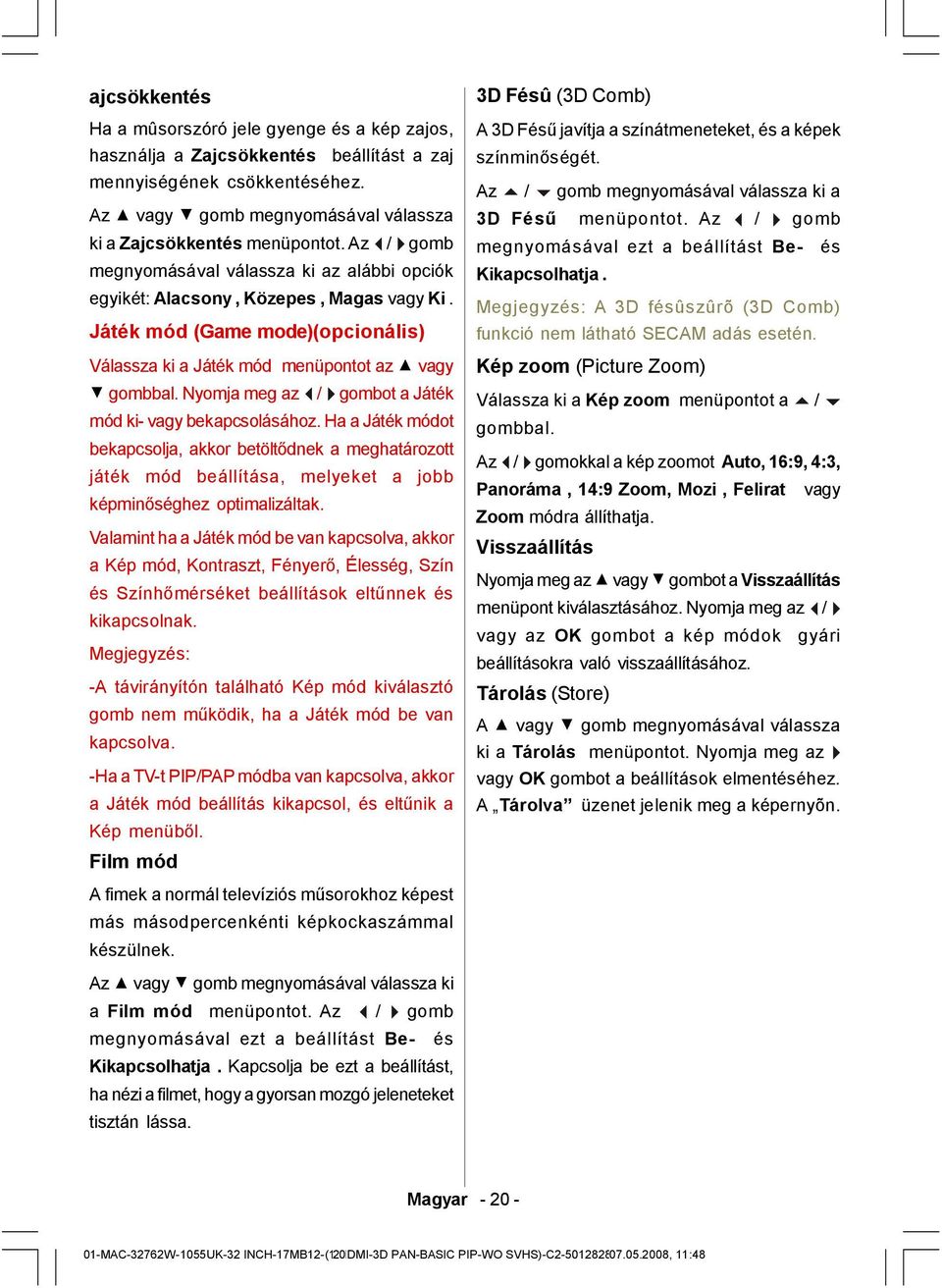

20 ajcsökkentés Ha a mûsorszóró jele gyenge és a kép zajos, használja a Zajcsökkentés beállítást a zaj mennyiségének csökkentéséhez. Az vagy gomb megnyomásával válassza ki a Zajcsökkentés menüpontot. Az / gomb megnyomásával válassza ki az alábbi opciók egyikét: Alacsony, Közepes, Magas vagy Ki. Játék mód (Game mode)(opcionális) Válassza ki a Játék mód menüpontot az vagy gombbal. Nyomja meg az / gombot a Játék mód ki- vagy bekapcsolásához. Ha a Játék módot bekapcsolja, akkor betöltődnek a meghatározott játék mód beállítása, melyeket a jobb képminőséghez optimalizáltak. Valamint ha a Játék mód be van kapcsolva, akkor a Kép mód, Kontraszt, Fényerő, Élesség, Szín és Színhőmérséket beállítások eltűnnek és kikapcsolnak. Megjegyzés: -A távirányítón található Kép mód kiválasztó gomb nem működik, ha a Játék mód be van kapcsolva. -Ha a TV-t PIP/PAP módba van kapcsolva, akkor a Játék mód beállítás kikapcsol, és eltűnik a Kép menüből. Film mód A fimek a normál televíziós műsorokhoz képest más másodpercenkénti képkockaszámmal készülnek. Az vagy gomb megnyomásával válassza ki a Film mód menüpontot. Az / gomb megnyomásával ezt a beállítást Be- és Kikapcsolhatja. Kapcsolja be ezt a beállítást, ha nézi a filmet, hogy a gyorsan mozgó jeleneteket tisztán lássa. 3D Fésû (3D Comb) A 3D Fésű javítja a színátmeneteket, és a képek színminőségét. Az / gomb megnyomásával válassza ki a 3D Fésű menüpontot. Az / gomb megnyomásával ezt a beállítást Be- és Kikapcsolhatja. Megjegyzés: A 3D fésûszûrõ (3D Comb) funkció nem látható SECAM adás esetén. Kép zoom (Picture Zoom) Válassza ki a Kép zoom menüpontot a / gombbal. Az / gomokkal a kép zoomot Auto, 16:9, 4:3, Panoráma, 14:9 Zoom, Mozi, Felirat vagy Zoom módra állíthatja. Visszaállítás Nyomja meg az vagy gombot a Visszaállítás menüpont kiválasztásához. Nyomja meg az / vagy az OK gombot a kép módok gyári beállításokra való visszaállításához. Tárolás (Store) A vagy gomb megnyomásával válassza ki a Tárolás menüpontot. Nyomja meg az vagy OK gombot a beállítások elmentéséhez. A Tárolva üzenet jelenik meg a képernyõn. Magyar MAC-32762W-1055UK-32 INCH-17MB12-(1 20 HDMI-3D PAN-BASIC PIP-WO SVHS)-C p , 11:48

21 Hang menü Balansz(Balance) Ezzel a beállítással kiegyenlítheti a bal és jobb hangszóró hangerejét. HANG Hangero Ekvalizátor Fejhallgató Hang Üzemmód Hangerõ (Volume) Az vagy gomb megnyomásával válassza ki a Hangerõ menüpontot. Nyomja meg a / gombot a hangerõ szintjének megváltoztatásához. Ekvalizátor (Equalizer) Nyomja meg az vagy gombot az Ekvalizátor menüpont kiválasztásához. Nyomja meg az / vagy OK gombot, hogy belépjen az ekvalizátor menübe. Az Ekvalizátor menüben a hangmód megváltoztatható Pop, Rock, Jazz, Sima, Klasszikus és Egyéni beállításra az / gombok megnyomásával. A kívánt frekvenciát a vagy gomb megnyomásával választhatja ki, a / igombok megnyomásával csökkentheti vagy növelheti a frekvenciát. Nyomja le a M gombot az előző menübe való visszalépéshez. Megjegyzés: Az Ekvalizátor menü beállításai csak akkor változtathatók meg, ha az Ekvalizátor mód beállítása Egyéni. Nyomja meg az vagy gombot a Balansz kiválasztásához. Nyomja meg a / gombot a balansz szintjének megváltoztatásához. Az egyensúly szintjét -32 és +32 között állíthatja be. Fejhalllgató (Headphone) Nyomja meg az vagy gombot a Fejhallgató kiválasztásához. Nyomja meg az gombot a Fejhallgató menü megjelenítéséhez. A fejhallgató almenü beállításai a következők: Hangerõ (Volume) Az vagy gomb megnyomásával válassza ki a Hangerõ menüpontot. Nyomja meg az gombot a fejhallgató hangerejének növeléséhez. Nyomja meg az gombot a fejhallgató hangerejének csökkentéséhez. A hangerõ szintjét 0 és 63 között állíthatja be. Balansz (Balance) Nyomja meg az vagy gombot a Balansz kiválasztásához. Nyomja meg az gombot, hogy az egyensúlyt jobbra helyezze. Nyomja meg az gombot, hogy az egyensúlyt balra helyezze. Az egyensúly szintjét -32 és +32 között állíthatja be. Nyomja le a M gombot az előző menübe való visszalépéshez. Hang üzemmód (Sound Mode) Az vagy gomb megnyomásával válassza ki a Hang mód menüpontot. A / gomb megnyomásával választhat a Monó, Sztereó, Dual I vagy Dual II mód között, ha a kiválasztott csatorna támogatja azt a módot. Magyar MAC-32762W-1055UK-32 INCH-17MB12-(1 21 HDMI-3D PAN-BASIC PIP-WO SVHS)-C p , 11:48

22 AVL Az automatikus hangerő korlátozás funkcióval beállíthat egy rögzített hangerőt (például a reklámok hangereje hangosab, mint a műsorok). Nyomja meg az vagy gombot az AVL kiválasztásához. Nyomja meg a / gombot az AVL be- vagy kikapcsolásához. Képhatás (Effect) Ha egy monó műsort néz, állítsa be a Hanghatást, így jobb sztereó hatású hangot érhet el. Ha az aktuális hangrendszer Sztereó, a hangeffektus bekapcsolásával nagyobb lesz a térhatás. Nyomja meg az vagy gombot a Hanghatás menüpont kiválasztásához. Az / gomb megnyomásával a Hanghatást Be- Kikapcsolhatja. Dinamikus basszus (Dynamic Bass) és A dinamikus basszus a TV-készülék basszus effektjeinek növelésére használható. Nyomja meg az vagy gombot a Dinamikus basszus menüpont kiválasztásához. Az / gomb megnyomásával a Dinamikus basszust Alacsony, Magas beállításra vagy Ki kapcsolhatja. Nem javasolt a Magas érték kivállasztása, ha túl hangosan hallgatja a mûsort. Mélynyomó (Subwoofer) Lehetõség van külsõ, aktív mélynyomó csatlakoztatására a mélyebb basszus effektekhez. Nyomja meg az vagy gombot a Mélynyomó menüpont kiválasztásához. A mélynyomó funkció be- és kikapcsolható. is 3D Panoráma Ez szolgáltatás azt az érzetet kelti, hogy a hang forrása a nézõ körül a szobában van, nem pedig a hangszórókból jön. Az vagy gomb megnyomásával válassza ki a 3D Panoráma menüpontot. Nyomja meg az / gombot a 3D Panorama mód be- vagy kikapcsolásához. Tárolás (Store) A vagy gomb megnyomásával válassza ki a Tárolás menüpontot. Nyomja meg az vagy OK gombot a beállítások elmentéséhez. A Tárolva üzenet jelenik meg a képernyőn. Szolgáltatás menü PIP SZOLGÁLTATÁS PIP PAP Kikapcsolás Időzítő Gyerekzár Nyelv A Szolgáltatás menüben jelölje ki a PIP menüpontot a / gombokkal. Nyomja meg az gombot, hogy belépjen a PIP almenübe: A Dinamikus basszus nem elérhetõ, ha a Mélynyomó Be van kapcsolva. Állítsa a Mélynyomó funkciót Be állásba, ha egy külsõ mélynyomót csatlakoztat a készülékhez. Magyar MAC-32762W-1055UK-32 INCH-17MB12-(1 22 HDMI-3D PAN-BASIC PIP-WO SVHS)-C p , 11:48

23 PIP forrás (PIP Source) PIP PIP BE-KI PIP ON-OFF PIP Kép PIP pozíció PIP Forrása PIP program Bekapcsolhatja vagy kikapcsolhatja a PIP üzemmódot az / gomb megnyomásával. PIP kép (PIP Picture) Nyomja meg az gombot, hogy belépjen a PIP Kép almenübe. A Kontraszt beállítása, Fényerősség, Élesség, Szín, Visszaállítás és Tárolás elemek ebben a részben azonosak a Rendszermenüben található Kép menü elemeivel. Lásd Kép menü magyarázatát az előző részben. PIP pozíció (PIP Position) Ez a beállítás az alkép mozgatására használható. Válassza ki a PIP Pozízió menüpontot a / gomb lenyomásával. Használja az / gombot a PIP helyének beállításához. A PIP pozíció információja az OSD menü alján jelenik meg. Közvetlenül megváltoztathatja a PIP pozícióját az / gombok megnyomásával. A választható pozíciók a következők: Jobb alsó, Középen alul, Bal alsó, Bal felső, Középen fent és Jobb felső A PIP Forrás beállítás lehetővé teszi az alkép forrásának kiválasztását. Válassza ki a PIP Forrás menüpontot a / gomb lenyomásával. Használja az / gombot a PIP forrásának beállításához. Megjegyzés: Ha a fõ képforrás TV, EXT-1, EXT-2, vagy BAV, akkir a PIP Ablak csak HDMI, YPbPr, PC f orrásra állítható és fordítva. PIP Csere (PIP Swap) Válassza ki a PIP Csere menüpontot a / gomb lenyomásával. A beállításhoz használja a / gombot. Ez a funkció megcseréli a képet a főkép és a PIP kép között. PAP A Szolgáltatás menüben jelölje ki a PAP menüpontot a / gombokkal. Nyomja meg a gombot, hogy belépjen a PAP almenübe: PAP PAP BE-KI PAP ON-OFF PAP Picture PAP Source PAP Programme PAP Swap Bekapcsolhatja vagy kikapcsolhatja a PAP üzemmódot az / gomb megnyomásával. PAP kép (PAP Picture) Nyomja meg az gombot, hogy belépjen a PAP Kép almenübe. A Kontraszt, Fényerősség, Élesség, Szín, Visszaállítás és Tárolás elemek ebben a részben azonosak a Rendszermenüben található Kép menü elemeivel. Lásd Kép menü magyarázatát az előző részben. Magyar MAC-32762W-1055UK-32 INCH-17MB12-(1 23 HDMI-3D PAN-BASIC PIP-WO SVHS)-C p , 11:48

24 PAP forrás (PAP Source) Válassza ki a PAP Forrás menüpontot a / gomb lenyomásával. Használja az / gombot a PAP forrásának beállításához. Megjegyzés: Ha a fő képforrás TV, EXT-1, EXT-2, vagy BAV, akkor a PIP ablak Ablak csak HDMI, YPbPr, PC forrásra állítható és fordítva. PAP Csere (PAP Swap) A / gombok megnyomásával válassza az PAP Csere menüpontot. Használja a / gombot. Ez a funkció megcseréli a képet a főkép és a PAP kép között. Megjegyzés: Lásd a C függeléket az összes PIP/PAT üzemmódról. Idõzített kikapcsolás (Sleep Timer) Az vagy gomb megnyomásával, válassza ki az Idõzített kikapcsolás menüpontot. Nyomja meg az / gombot az Időzített kikapcsolás beállításához. Az időzítőt Ki állapotba programozhatja, valamint legfeljebb 120 percre 10 percenkénti léptetéssel. Ha az Idõzített kikapcsolást aktiválta, a kiválasztott időpont lejártakor a TV-készülék automatikusan készenléti állapotra kapcsol. Gyerekzár (Child lock) vagy gomb megnyomásával válassza ki a Gyerekzár menüpontot. Az / gomb használatával állítsa a Gyerekzár beállítást Be vagy Ki állásba. Ha a Be beállítást választotta, a TV-készülék kizárólag a távirányítón keresztül irányítható. Ebben az esetben a Készenléti üzemmód gombot kivéve a készüléken található gombok nem működnek. Nyelv (Language) A vagy gomb megnyomásával válassza ki a Nyelv menüpontot. / gomb megnyomásával válassza ki a nyelvet. Ext-2 kimenet (Ext-2 Out) Ezzel a beállítással meghatározhatja az Ext- 2 jel kimenetét. Nyomja meg az vagy gombot a Ext-2 kimenet menüpont kiválasztásához. A / gomb használatával beállíthatja az Ext-2 kimenetet TV, EXT-1, EXT-2, BAV YPbPr hang vagy PC hang beállításra. Megjegyzés: DVD-készülékről vagy videomagnóról történő másolás esetén állítsa be a kivánt beállítást az EXT-2 kimenet számára. Ha a készüléket az EXT-1 aljzatba csatlakoztatja, akkor a tunerről érkező képet fogja másolni. PC hangbemenet (PC Audio In) Válassza ki a PC hangbemenetet az / gomb megnyomásával. Az / gomb megnyomásával módosíthatja a PC hangbemenetet TV, EXT-1, EXT-2, BAV YPbPr hang vagy PC hang beállításra. Kék háttér (Blue Background) Ha a jel gyenge vagy egyáltalán nem fogható, akkor a TV automatikusan kék képernyőre vált. Ennek engedélyezéséhez állítsa a Kék háttér beállítást Be állásra. Az vagy gomb megnyomásával válassza ki a Kék háttér menüpontot. Az / gomb megnyomásával a Kék háttér beállítást Be- és Kikapcsolhatja. Ha ezen gombok valamelyikét megnyomja, a Gyermekzár Be felirat jelenik meg a képernyőn, ha a menü képernyő nem látható. Magyar MAC-32762W-1055UK-32 INCH-17MB12-(1 24 HDMI-3D PAN-BASIC PIP-WO SVHS)-C p , 11:48

25 Menü háttér (Menu Background) Az vagy gomb megnyomásával válassza ki a Menü háttér menüpontot. Beállíthatja a menü hátterének szintjét a / gomb megnyomásával. Menü kijelzés (Menu Timeout) Ebben a beállításban meghatározhatja a menü kijelzésének idejét. Az vagy gomb megnyomásával válassza ki a Menü kijelzés menüpontot. Nyomja meg az / gombot a menü kijelzésének 15 mpes, 30 mp-es vagy 60 mp-es beállításához. Teletext nyelve (Teletext Language) A vagy gomb megnyomásával válassza ki a Teletext nyelv menüpontot. Az / gomb megnyomásával válassza ki a Teletext nyelvet Nyugati, Keleti, Cirill, Török/Görög vagy Arab nyelvre. Alapértelmezett zoomolás (Default zoom) Ha a zoom mód beállítása AUTO, akkor a TV a zoom módot a műsor jelének megfelelően állítja be. Ha nem található WSS vagy képarány adat, akkor a TV ezt a beállítást fogja alkalmazni. Az vagy gomb megnyomásával válassza ki az Alapértelmezett zoom menüpontot. Az Alapértelmezett zoomot állíthatja Panoráma, 16:9, 4:3 vagy 14:9-es zoomra a / gomb megnyomásával. Teljes HDMI üzemmód Az vagy gomb megnyomásával válassza ki a Teljes HDMI mód (HDMI Full mode) menüpontot. Az / gomb használatával állítsa a Teljes HDMI mód beállítást Be (On) vagy Ki (Off) állásba. Ez a funkció csak 1080i és 720P HDMI üzemmódokban érhetõ el. A funkció nem érhetõ el más felbontásban és PIP/PAP Magyar üzemmódban. Ha a képen túlcsordulás tapasztalható, akkor a megfelelõ képhez kapcsolja be a Teljes HDMI mód beállítást. Beállító menü BEÁLLÍTÁS Programtábla Program Sáv Csatorna Szín Rendszer Programtábla Válassza ki a Programtábla menüpontot a / gombbal. Nyomja meg az Programtábla megjelenítéséhez: P01 BBC 1 P02 C 04 P03 C 05 P04 BBC 1 P05 CH 4 P06 BBC 2 P07 C 04 P08 C 07 P09 C 12 P10 C 15 Programtábla P11 S 18 P12 S 29 P13 S 31 P14 S 33 P15 S 34 P16 S 35 P17 S 36 P18 S 37 P19 S 40 P20 C 21 Név Törlés gombot a Beszúr APS A kurzor 4 irányba való mozgatásával akár 20 programot is elérhet egy idõben. Az oldalak le vagy felgörgetésével a navigációs gombok segítségével kiválaszthatja mindegyik programot TV módban (az AV módok kivételével). A kurzorművelet eredményeként a programválasztás automatikus lesz. Név Az adott program nevének megváltoztatásához, 01-MAC-32762W-1055UK-32 INCH-17MB12-(1 25 HDMI-3D PAN-BASIC PIP-WO SVHS)-C p , 11:48

26 azt ki kell választani és meg kell nyomni a PIROS gombot. A kiválasztott név elsõ betűje lesz kijelölve. Nyomja meg az vagy gombot a betű megváltoztatásához, és az / gombot más betű kiválasztásához. A PIROS gomb megnyomásával rögzítheti a program beállításait. Beszúrás A navigációs gombokkal válassza ki azt a programot, amelyet be szeretne illeszteni. Nyomja meg a ZÖLD gombot. A navigációs gombokkal mozgassa a kiválasztott programot a kívánt programhelyre és nyomja meg ismét a ZÖLD gombot. Törlés A program törléséhez nyomja meg a SÁRGA gombot. A SÁRGA gomb újbóli megnyomása törli a programot a programlistáról, és az azt követõ programok eggyel elõrébb ugranak a listán. APS (Automatikus programozási rendszer) Ha megnyomja a KÉK gombot az automatikus hangolás elindításához, Automatikus programozási rendszer menüje jelenik meg a képernyõn: Auto Program Ország Ha megnyomja az OK vagy a PIROS gombot az automatikus hangolás elindításához, ekkor minden tárolt program törlõdik, és a TV elkezdi az elérhetõ csatornák keresését. A keresés közben a következõ OSD jelenik meg: APS folyamatban... Magyarország MHz 6% P 03 - C MHz Kilép Ha megnyomja a KÉK gombot, akkor az APS funkció leáll és a Programtáblázat jelenik meg a képernyőn. Amíg az APS végére vár, a Programtáblázat megjelenik a talált és telepített programokkal. Program Nyomja meg az vagy gombot a Program menüpont kiválasztásához. Nyomja meg az / gombot a programszám kiválasztásához. Ugyancsak begépelheti a számot a távirányító számbillentyűivel. 100 programtároló áll rendelkezésre 0 és 99 között. Sáv (Band) Ok Magyarország Kilép Ország Nyomja meg az vagy gombot az ország kiválasztásához. Ha ki szeretne lépni az APS-ből. A leállításhoz nyomja meg a KÉK gombot. Magyar A sáv C vagy S lehet. Nyomja meg az / gombot a Sáv kiválasztásához. Csatorna A csatorna változtatható az / vagy a számgombok megnyomásával. Színrendszer (Colour System) Az vagy gomb megnyomásával válassza ki a Színrendszer menüpontot. Nyomja meg 01-MAC-32762W-1055UK-32 INCH-17MB12-(1 26 HDMI-3D PAN-BASIC PIP-WO SVHS)-C p , 11:48

27 az / gombot a színrendszer beállításához: PAL, SECAM vagy AUTO. Ha a hangrendszer I, akkor a SECAM nem érhető el a színrendszer beállításoknál. Megjegyzés: AV módokban, kiválaszthatja az NTSC 3.58-at és az NTSC 4.43-at vagy a PAL60-at is. Hangrendszer (Sound System) Az vagy gomb megnyomásával válassza ki a Hangrendszer menüpontot. Nyomja meg az / gombot a hangrendszer beállításához: BG, DK, L vagy L. Finomhangolás (Fine Tune) Az vagy gomb megnyomásával válassza ki a Finomhangolásmenüpontot. Nyomja meg a / gombot a hangolás beállításához. Keresés (Search) Az vagy gombbal válassza ki a Keresés menüpontot. Nyomja meg az / gombot, hogy elindítsa a program keresést. Be is írhatja a kívánt frekvencia számát a számgombok használatával, ha a Keresés menüpont ki van jelölve. Tárolás (Store) A vagy gomb megnyomásával válassza ki a Tárolás menüpontot. Nyomja meg az vagy OK gombot a beállítások elmentéséhez. A Program eltárolva felirat jelenik meg a képernyőn. Beállító menü AV módokban Ha a TV AV módban van, a következő képernyő jelenik meg a beállító menüben. Vegye figyelembe, hogy csak korlátozott beállítások állnak rendelkezésre. Váltson TV módra, ha a Beállító menü teljes változatát szeretné látni. BEÁLLÍTÁS Szín Rendszer VCR Mentés Színrendszer (Colour System) Az vagy gomb megnyomásával válassza ki a Színrendszer menüpontot. Nyomja meg az / gombot a színrendszer beállításához: PAL, SECAM, PAL 60, NTSC 4.43, NTSC 3.58 vagy AUTO. Videomagnó (VCR) Az vagy gomb megnyomásával válassza ki a Videomagnó menüpontot. Nyomja meg az / gombot a Videomagnó mód be- vagy kikapcsolásához. Program tárolása (Store Program) A vagy gomb megnyomásával válassza ki a Program tárolása menüpontot. Nyomja meg az vagy OK gombot a beállítások elmentéséhez. A Program eltárolva felirat jelenik meg a képernyõn. Forrás menü Nyomja meg az vagy gombot a hatodik ikon kiválasztásához. Nyomja meg az vagy az OK gombot. A Forrás menü megjelenik a képernyőn: Magyar MAC-32762W-1055UK-32 INCH-17MB12-(1 27 HDMI-3D PAN-BASIC PIP-WO SVHS)-C p , 11:48

28 Szolgáltatás menü FORRÁS TV EXT-1 EXT-2 EXT-2 S BAV A forrás menüben, az vagy gomb megnyomásával jelöljön ki egy forrást és kapcsoljon arra a módra az gomb megnyomásával. A forrás opciók a következők:tv, EXT-1, EXT-2, EXT-2 S, BAV, HDMI, YPbPr és PC. Megjegyzés: Ha opcionális berendezést kapcsolt a TV-hez, akkor ki kell választania a szükséges bemenetet az adott forrás képének megjelenítéséhez. PC mód menürendszere Lásd az LCD TV csatlakoztatása a számítógéphez fejezetet a PC a TV-hez való csatlakoztatásához. A PC forrásra váltáshoz nyomja meg az AV gombot a távirányítón és válassza a PC bemenetet. Használhatja a Forrás menüt is a PC módra való váltáshoz. A PC mód menübeállításai csak akkor érhetők el, ha a TV PC forrásra van kapcsolva. Hang menü Az ebben a menüben található elemek leírása a Hang menü fejezetben találhatók az Analóg TV menürendszer részben. A szolgáltatás menü beállításai megegyeznek a Analót TV menürendszer részben található Szolgáltatás menü fejezetben leírtakkal. PC kép menü A PC kép elemeinek beállításához tegye a következőt: Az / gomb megnyomásával válassza ki a második ikont. A PC kép menü megjelenik a képernyõn. A Fényerősség, Kontraszt és Színhõmérséklet beállításai ugyanazok, mint a TV kép menüben az Analóg TV menürendszer fejezetben. PC Pozíció menü Az / gomb megnyomásával válassza ki a hatodik ikont. A PC Pozíció menü megjelenik a képernyõn: PC ELHELYEZÉSE Auto. Helyzet Vizsz. Helyzet Függ. Helyzet Fázis Képpont Óra Autopozíció Ha a képet vízszintesen vagy függőlegesen nem kívánt pozícióba helyezte, használja ezt az eszközt a kép automatikus megfelelő helyre való helyezéséhez. Ez a beállítás így automatikusan optimalizálja a megjelenítést. Az vagy gombok megnyomásával válassza az Autopozíció menüpontot. Nyomja meg az OK gombot. Magyar MAC-32762W-1055UK-32 INCH-17MB12-(1 28 HDMI-3D PAN-BASIC PIP-WO SVHS)-C p , 11:48

29 Figyelmeztetés: Figyeljen arra, hogy az automatikus beállítást teljes képernyős képnél végezze a legjobb eredmény elérése érdekében. V (Vízszintes) pozíció V (vízszintes) pozíció beigazítja a képet vízszintesen a képernyő jobb vagy bal oldalára. Válassza ki a V. Pozíció menüpontot a vagy gomb lenyomásával. Használja az / gombot az érték beállításához. F (Függõleges) pozíció Ez a funkció a képet függőlegesen mozgatja a képernyő teteje vagy alja felé. Válassza ki a F. Pozíció menüpontot a vagy gomb lenyomásával. Használja az / gombot az érték beállításához. Fázis (Phase) A felbontástól és a letapogatási frekvenciától függõen, amely a TV-készülékbe érkezik, lehet, hogy zajos vagy elmosódott képet lát a képernyõn. Ez esetben használja ezt a menüpontot a tisztább kép érdekében. A vagy gombok megnyomásával válassza az Fázis menüpontot. Használja az / gombot az érték beállításához. Pont órajel (Dot Clock) A Pont órajel beállítja a helyes interferenciát, amely mint függőleges sáv jelenik meg a pontintenzív prezentációknál, mint a táblázatkezelők vagy paragrafusok vagy kis betűs szövegek. A vagy gombok megnyomásával válassza az Pont órajel menüpontot. Használja az / gombot az érték beállításához. TV információ megjelenítése A Programszám, a Program név, a Hangjelző és a Zoom mód a képernyőn láthatóak, amikor új programot választ vagy megnyomja az gombot. Némítás funkció Nyomja meg az gombot a hang kikapcsolásához. A képernyő felső részén megjelenik a némítás jelző. Mute A némítás törlésének két módja van; az első: nyomja le a a hangerőt. gombot, a második: ha növeli Kép a képben (PIP), kép és kép (PAP) módok Nyomja meg az bekapcsolásához. gombot a PIP mód A PIP módnál egy kis kép (PIP kép) jelenik meg a fõ képen. A PIP ablak 1 méretben és 4 pozícióban (fenti bal, fenti jobb, alsó bal és alsó jobb) érhető el. Használja a gombot a PIP pozíció megváltoztatásához. A PIP ablak képaránya rögzített: 4:3. Ha a PIP mód aktív, az alapértelmezett aktív ablak a PIP ablak, és az aktív ablakot egy piros keret foglalja magába. Az aktív ablak az / gomb megnyomásával változtatható meg. A státusz információ OSD az aktív ablakhoz tartozik. Az OSD státusz helye ugyanaz mindkét ablakban. Nyomja meg ismét a módból való kilépéshez. gombot a PIP Nyomja meg az bekapcsolásához. gombot a PAP mód Magyar PAP módban két kép látható azonos méretben a képernyõn. Az ablakok méretaránya rögzített. 01-MAC-32762W-1055UK-32 INCH-17MB12-(1 29 HDMI-3D PAN-BASIC PIP-WO SVHS)-C p , 11:48

30 Ha bekapcsolja a PAP módot, a fõablak a PIP módban a képernyõ jobb oldalán látható. Az aktív ablak az / gomb megnyomásával változtatható meg. Nyomja meg ismét az módból való kilépéshez. gombot a PAP Megjegyzés: Ha a fő képforrás TV, EXT-1, EXT- 2, BAV; PAP vagy PIP, akkor az ablak csak HDMI, YPBPR, PC forrásra állítható és fordítva. Kép mód kiválasztás A PP gomb megnyomásával válthat a Kép mód beállításai között a környezetének megfelelően. Képfagyasztás A távirányítón található OK gomb megnyomásával kimerevítheti a képernyõn látható képet. Nyomja meg az OK gombot a kép kimerevítéséhez. Nyomja meg újra, hogy kilépjen a fagyasztás módból. Megjegyzés: Ez a tulajdonság nem elérhetõ, ha PC, YPBPr vagy HDMI forrást néz. Zoom módok Megváltoztathatja a TV képarányát (képméretét) a kép más zoom módban való megtekintéséhez. Nyomja meg az /WIDE /wide gombot a zoom mód közvetlen megváltoztatásához. Az elérhető zoom módok alább olvashatók. külsõ forrásból származó jelben megtallálható, akkor a TV automatikusan megváltoztatja a ZOOM módot a WSS jelnek megfelelõen. Ha az AUTO mód nem működik megfelelõen a WSS jel gyengesége miatt, vagy amikor meg akarja változtatni a ZOOM módot, kézzel változtasson egy másik ZOOM módra. 16:9 Ez egyaránt megnyújtja a normál kép bal és jobb oldalát (4:3 képarány), hogy betöltse a szélesképernyõs TV-t. A 16:9-es képarányú képeknél, amelyek egy normál képbe lettek összenyomva (4:3 képarány), használja a 16:9-es módot a kép eredeti méretének visszaállításához. 4:3 Ez a normál képek (4:3-as képarány) nézésére szolgál, mivel ez az eredeti mérete. Panoráma (Panoramic) Ez egyaránt megnyújtja a normál kép bal és jobb oldalát (4:3 képarány), hogy betöltse a szélesképernyõs TV-t, anélkül, hogy a kép természetellenesnek hatna. Megjegyzés: YPbPr és HDMI módokban, 720p-1080i felbontásban csak a 16:9 mód érhetõ el. A kép teteje és alja enyhén le lesz vágva. PC módban csak a 4:3 és 16:9 módok 14:9 Zoom érhetõk el. Ez felnagyítja a széles képet (14:9 képarány) Auto teljes képernyõsre a felsõ és alsó határok Ha a WSS (szélesvásznú) jel, amely jelzi a figyelembevételével. kép képarányát, a sugárzott adásjelben vagy a Magyar MAC-32762W-1055UK-32 INCH-17MB12-(1 30 HDMI-3D PAN-BASIC PIP-WO SVHS)-C p , 11:48
