1 Tartalom A távirányító gombjai TFT TV A TFT TV felszerelése falra (választható) Elõkészületek Szolgáltatások, tulajdonságok A kijelzõ tulajdonságai Biztonsága érdekében A TV bekapcsolása elõtt A tápellátás csatlakoztatása Csatlakoztatás az RF bemenetre Egyéb készülékek csatlakoztatása Elemek behelyezése a távirányítóba.. 33 A TV be- és kikapcsolása A TV bekapcsolása: A TV kikapcsolása: A TV kezelése Az APS (automatikus programozási rendszer) elsõ bejelentkezése A készülék kezelése a TV tetején található gombokkal A készülék kezelése a távirányítóval picture menu (kép menü) Ha VGA vagy DVI csatlakozik a TV-hez:36 window menu (ablak menü) Ha VGA vagy DVI csatlakozik a TV-hez:37 audio menu (hang menü) options menu (lehetõségek menü) settings menu (beállítások menü) aps menü program table (programtáblázat) programming menu (programozás menü) source select (forrás kiválasztása) Egyéb funkciók TV Status (TV állapot) Kép kimerevítése Hangzás kijelzés Mute (némítás) kijelzés AV (audio-video) üzemmódok Teletext A teletext használata Teletext oldal kiválasztása Az index oldal kiválasztása Teletext kiválasztása TV programmal 44 Kétszeres magasságú szövegre váltás Rejtett információk megjelenítése Az automatikus lapozás leállítása Subcode Page (Alkód oldal) kiválasztása Kilépés a teletextbõl Az idõ kijelzése Fastext Periférikus készülékek csatlakoztatása Az Euro-csatlakozón keresztül Az antennabemeneten keresztül Dekóder TV és videomagnó NTSC lejátszás Másolás A videomagnó tesztjelének megkeresése és elmentése Fényképezõgép és videokamera Csatlakoztatás az FAV bemenethez Csatlakoztatás az S-VHS bemenetre. 46 Antenna csatlakoztatása Periférikus készülékek csatlakoztatása Csatlakoztassa a dekódert a videomagnóhoz Fejhallgató csatlakoztatása Tippek A képernyõ karbantartása A kép minõsége gyenge Nincs kép Hang Távirányító Mûszaki adatok MACARCA-3007W-1546 UK-30 INCH TFT-(AU)(YENI 25 SW)(10 PAGE) p , 13:15

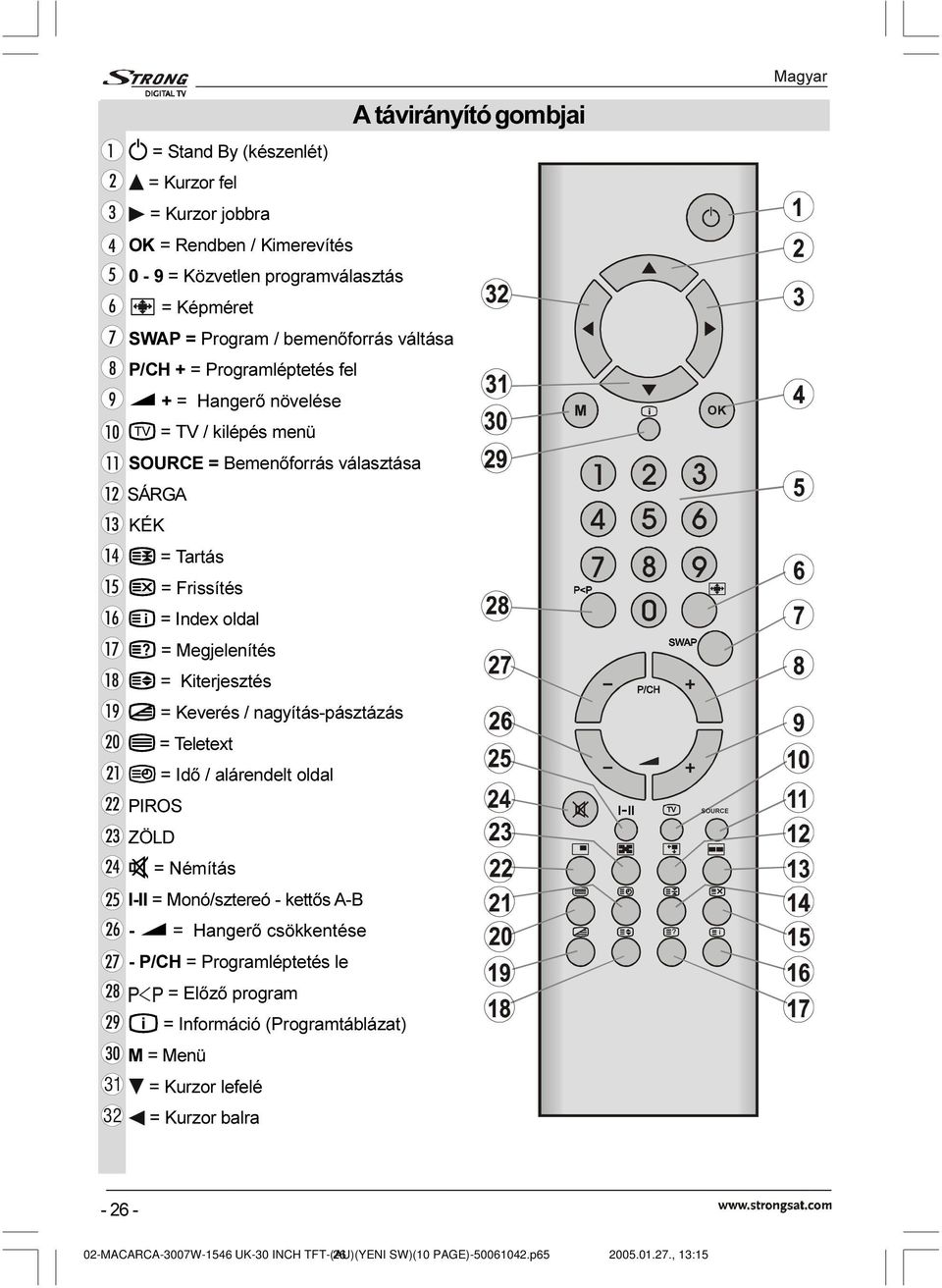

2 A távirányító gombjai = Stand By (készenlét) = Kurzor fel = Kurzor jobbra OK = Rendben / Kimerevítés 0-9 = Közvetlen programválasztás = Képméret SWAP = Program / bemenõforrás váltása P/CH + = Programléptetés fel + = Hangerõ növelése = TV / kilépés menü 2. SOURCE = Bemenõforrás választása SÁRGA KÉK = Tartás = Frissítés = Index oldal = Megjelenítés = Kiterjesztés = Keverés / nagyítás-pásztázás = Teletext = Idõ / alárendelt oldal PIROS,, &( ZÖLD = Némítás I-II = Monó/sztereó - kettõs A-B - = Hangerõ csökkentése - P/CH = Programléptetés le = Elõzõ program = Információ (Programtáblázat) M = Menü = Kurzor lefelé = Kurzor balra MACARCA-3007W-1546 UK-30 INCH TFT-(AU)(YENI 26 SW)(10 PAGE) p , 13:15

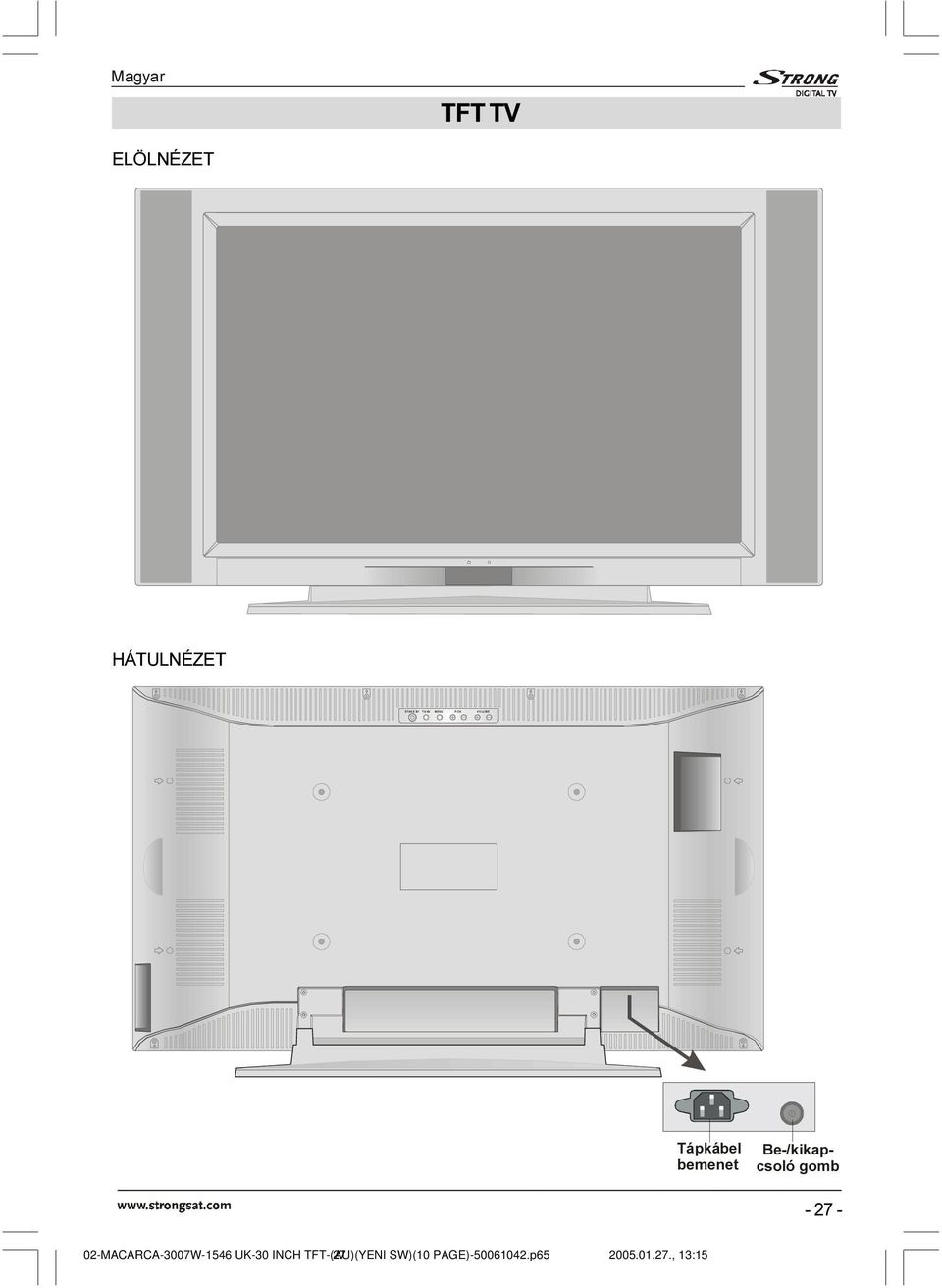

3 67$1 'Ã%< 79$9 0(18 3&+ 92/8 0( 0DJ\DU TFT TV ELÖLNÉZET HÁTULNÉZET 7iSNiEHO EHPHQHW %HNLNDS FVROyJRPE MACARCA-3007W-1546 UK-30 INCH TFT-(AU)(YENI 27 SW)(10 PAGE) p , 13:15

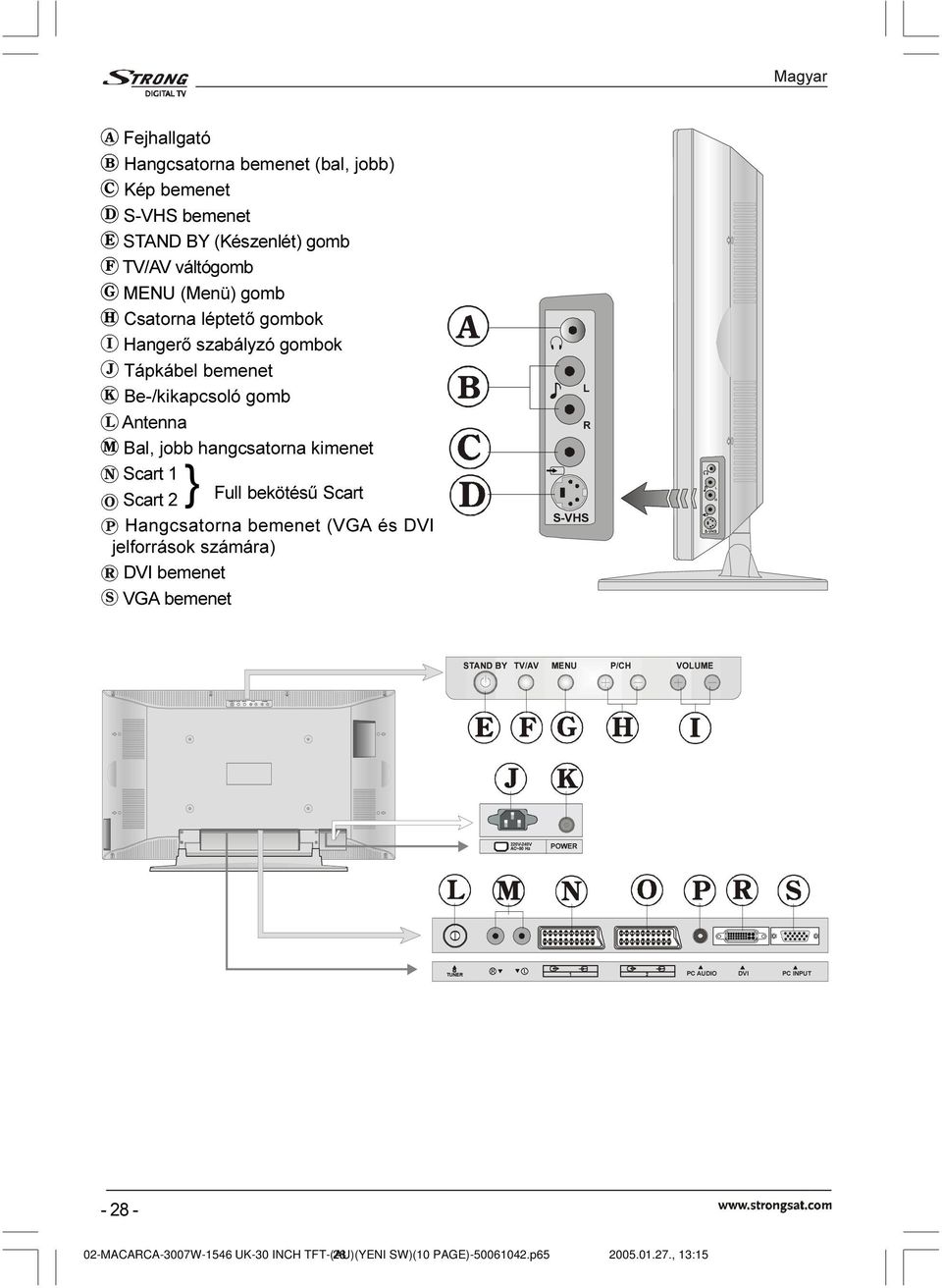

4 67$1'Ã%< 79$9 0(18 3&+ 92/80( DJ\DU Fejhallgató Hangcsatorna bemenet (bal, jobb) Kép bemenet S-VHS bemenet STAND BY (Készenlét) gomb TV/AV váltógomb MENU (Menü) gomb Csatorna léptetõ gombok Hangerõ szabályzó gombok Tápkábel bemenet Be-/kikapcsoló gomb Antenna Bal, jobb hangcsatorna kimenet Scart 1 Scart 2 } Full bekötésû Scart Hangcsatorna bemenet (VGA és DVI jelforrások számára) DVI bemenet VGA bemenet / / 5 67$1'Ã%< 79$9 0(18 3&+ 92/80( $&aã+] 32:(5 781(5 3&Ã$8',2 '9, 3&Ã, MACARCA-3007W-1546 UK-30 INCH TFT-(AU)(YENI 28 SW)(10 PAGE) p , 13:15

5 A TFT TV felszerelése falra (választható) 1- A TFT TV falra szereléséhez legelõször el kell távolítani a talpszerelvényt. (1. ábra). Csavarja ki a TFT képernyõ talpszerelvényét tartó 4 csavart (M4 x 6), és távolítsa el a talpszerelvényt a képernyõrõl. 2- Helyezze a 4 mûanyag csapot a TFT hátoldalán levõ kör alakú csavarfuratokra, és csavarozza fel õket a TFT képernyõhöz a 4 (M6 x 20) csavarral. 3- Szerelje fel a fali tartót a falra a 4 (7 x 30-as) tiplivel és a 4 (M4 x 30-as) csavarral. Határozza meg a TFT képernyõ helyét a falon. Szintezze be, és jelölje meg a fali tartó 4 felerõsítési pontját. Fúrja ki a lyukakat a tipliknek, és rögzítse a fali tartót a 4 csavarral (M4 x 30). 4- Emelje fel a TFT képernyõt, és a hátoldalán található 4 csavar segítségével akassza a fali tartó lyukaiba. 7)7.e3(51< &6$9$5/<8.$. 0 $1<$*&6$32.1$. &6$9$5 0; 7$/36=(5(/9e1< È%5$ MACARCA-3007W-1546 UK-30 INCH TFT-(AU)(YENI 29 SW)(10 PAGE) p , 13:15

6 0 $1<$*&6$32. )$/,7$57Ï PP PP (választható) 7)7.e3(51< &6$9$5/<8.$.0 $1<$*&6$32.1$. &6$9$5 0[ &6$9$5 0[ 0 $1<$*7,3/, 0[ )$/,7$57Ï )$/ È%5$ MACARCA-3007W-1546 UK-30 INCH TFT-(AU)(YENI 30 SW)(10 PAGE) p , 13:15

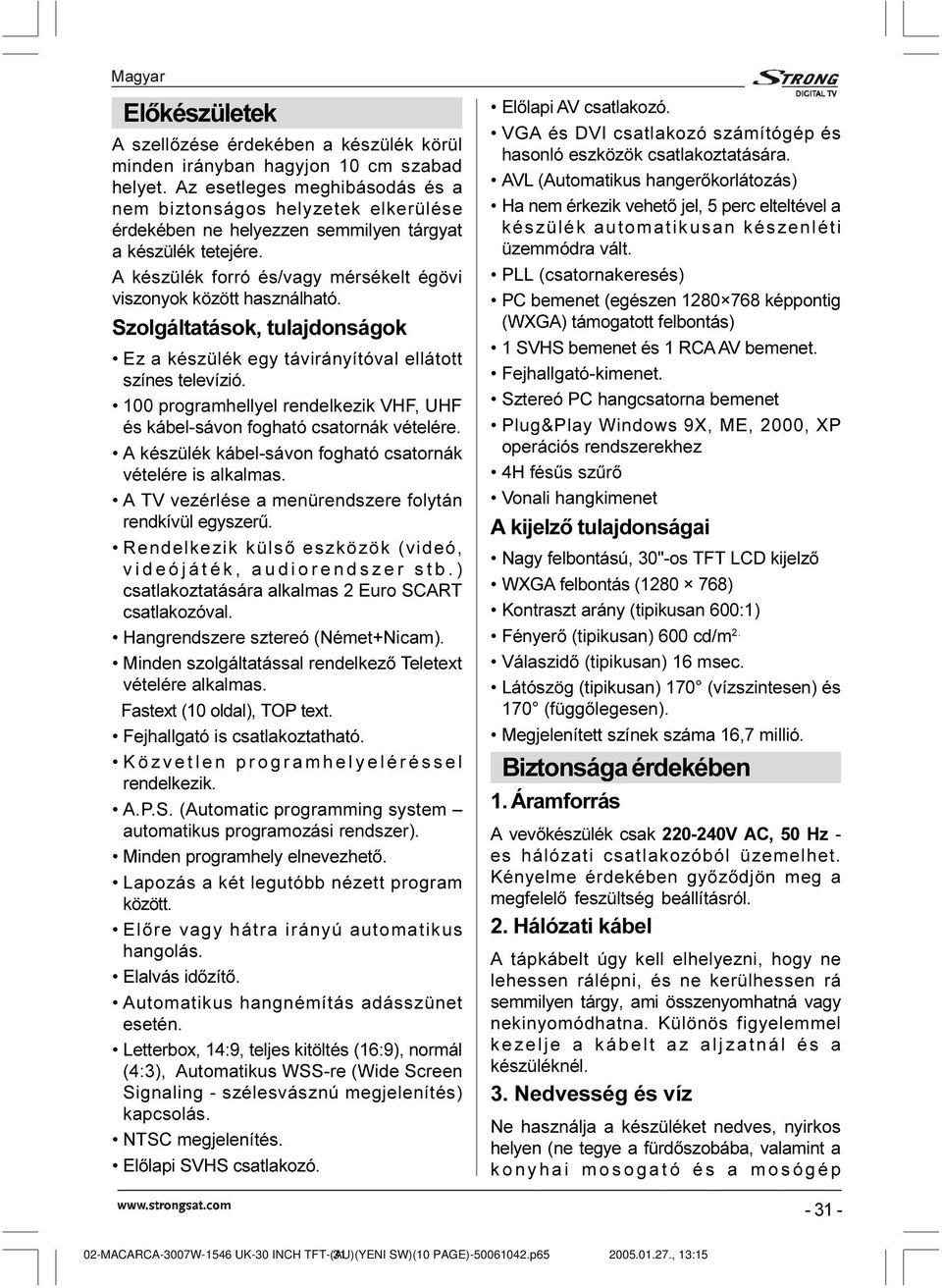

7 Elõkészületek A szellõzése érdekében a készülék körül minden irányban hagyjon 10 cm szabad helyet. Az esetleges meghibásodás és a nem biztonságos helyzetek elkerülése érdekében ne helyezzen semmilyen tárgyat a készülék tetejére. A készülék forró és/vagy mérsékelt égövi viszonyok között használható. Szolgáltatások, tulajdonságok Ez a készülék egy távirányítóval ellátott színes televízió. 100 programhellyel rendelkezik VHF, UHF és kábel-sávon fogható csatornák vételére. A készülék kábel-sávon fogható csatornák vételére is alkalmas. A TV vezérlése a menürendszere folytán rendkívül egyszerû. Rendelkezik külsõ eszközök (videó, videójáték, audiorendszer stb.) csatlakoztatására alkalmas 2 Euro SCART csatlakozóval. Hangrendszere sztereó (Német+Nicam). Minden szolgáltatással rendelkezõ Teletext vételére alkalmas. Fastext (10 oldal), TOP text. Fejhallgató is csatlakoztatható. Közvetlen programhelyeléréssel rendelkezik. A.P.S. (Automatic programming system automatikus programozási rendszer). Minden programhely elnevezhetõ. Lapozás a két legutóbb nézett program között. Elõre vagy hátra irányú automatikus hangolás. Elalvás idõzítõ. Automatikus hangnémítás adásszünet esetén. Letterbox, 14:9, teljes kitöltés (16:9), normál (4:3), Automatikus WSS-re (Wide Screen Signaling - szélesvásznú megjelenítés) kapcsolás. NTSC megjelenítés. Elõlapi SVHS csatlakozó. Elõlapi AV csatlakozó. VGA és DVI csatlakozó számítógép és hasonló eszközök csatlakoztatására. AVL (Automatikus hangerõkorlátozás) Ha nem érkezik vehetõ jel, 5 perc elteltével a készülék automatikusan készenléti üzemmódra vált. PLL (csatornakeresés) PC bemenet (egészen képpontig (WXGA) támogatott felbontás) 1 SVHS bemenet és 1 RCA AV bemenet. Fejhallgató-kimenet. Sztereó PC hangcsatorna bemenet Plug&Play Windows 9X, ME, 2000, XP operációs rendszerekhez 4H fésûs szûrõ Vonali hangkimenet A kijelzõ tulajdonságai Nagy felbontású, 30"-os TFT LCD kijelzõ WXGA felbontás ( ) Kontraszt arány (tipikusan 600:1) Fényerõ (tipikusan) 600 cd/m 2. Válaszidõ (tipikusan) 16 msec. Látószög (tipikusan) 170 (vízszintesen) és 170 (függõlegesen). Megjelenített színek száma 16,7 millió. Biztonsága érdekében 1. Áramforrás A vevõkészülék csak V AC, 50 Hz - es hálózati csatlakozóból üzemelhet. Kényelme érdekében gyõzõdjön meg a megfelelõ feszültség beállításról. 2. Hálózati kábel A tápkábelt úgy kell elhelyezni, hogy ne lehessen rálépni, és ne kerülhessen rá semmilyen tárgy, ami összenyomhatná vagy nekinyomódhatna. Különös figyelemmel kezelje a kábelt az aljzatnál és a készüléknél. 3. Nedvesség és víz Ne használja a készüléket nedves, nyirkos helyen (ne tegye a fürdõszobába, valamint a konyhai mosogató és a mosógép MACARCA-3007W-1546 UK-30 INCH TFT-(AU)(YENI 31 SW)(10 PAGE) p , 13:15

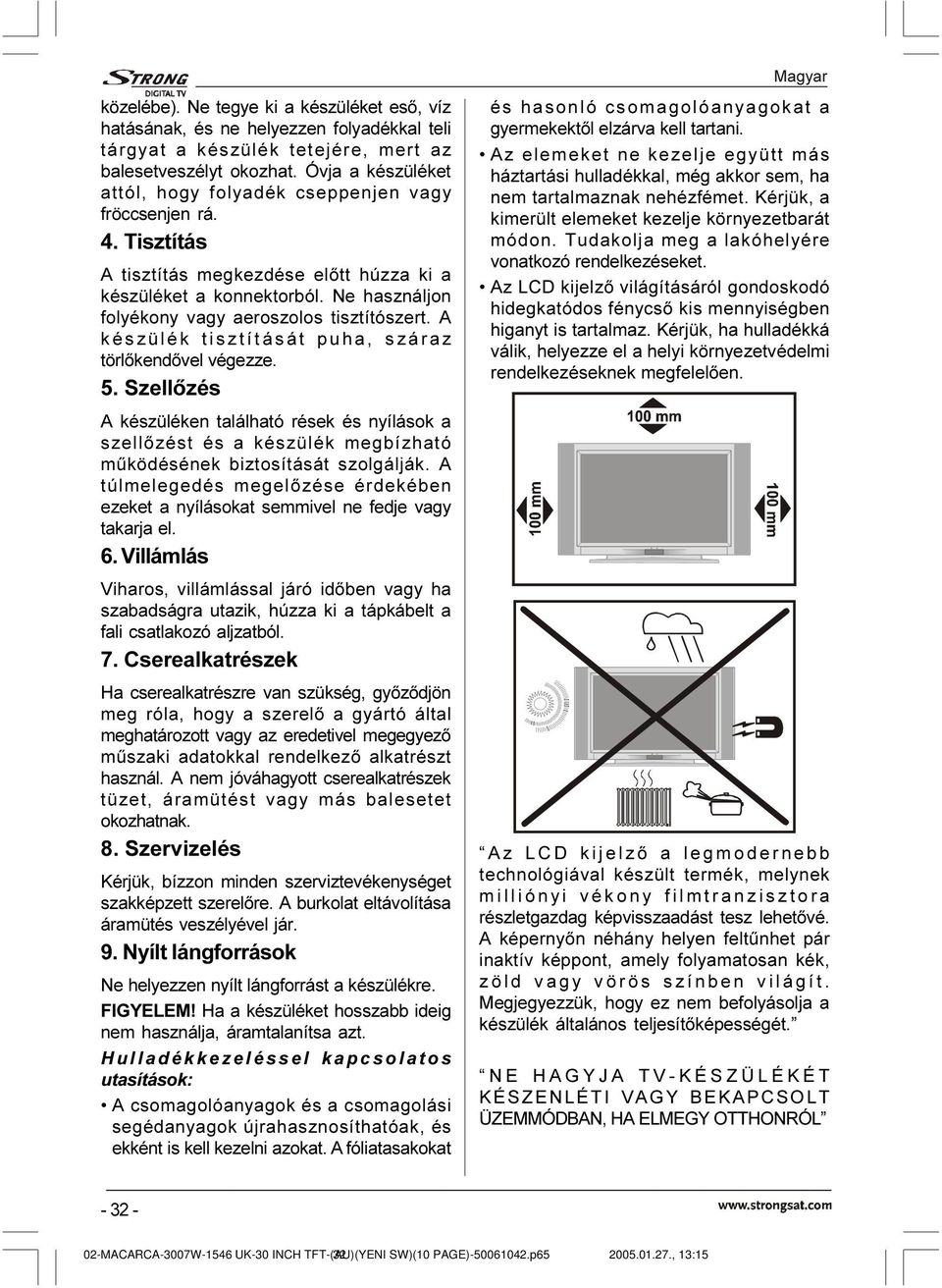

8 közelébe). Ne tegye ki a készüléket esõ, víz hatásának, és ne helyezzen folyadékkal teli tárgyat a készülék tetejére, mert az balesetveszélyt okozhat. Óvja a készüléket attól, hogy folyadék cseppenjen vagy fröccsenjen rá. 4. Tisztítás A tisztítás megkezdése elõtt húzza ki a készüléket a konnektorból. Ne használjon folyékony vagy aeroszolos tisztítószert. A készülék tisztítását puha, száraz törlõkendõvel végezze. 5. Szellõzés A készüléken található rések és nyílások a szellõzést és a készülék megbízható mûködésének biztosítását szolgálják. A túlmelegedés megelõzése érdekében ezeket a nyílásokat semmivel ne fedje vagy takarja el. 6. Villámlás Viharos, villámlással járó idõben vagy ha szabadságra utazik, húzza ki a tápkábelt a fali csatlakozó aljzatból. 7. Cserealkatrészek Ha cserealkatrészre van szükség, gyõzõdjön meg róla, hogy a szerelõ a gyártó által meghatározott vagy az eredetivel megegyezõ mûszaki adatokkal rendelkezõ alkatrészt használ. A nem jóváhagyott cserealkatrészek tüzet, áramütést vagy más balesetet okozhatnak. 8. Szervizelés Kérjük, bízzon minden szerviztevékenységet szakképzett szerelõre. A burkolat eltávolítása áramütés veszélyével jár. 9. Nyílt lángforrások Ne helyezzen nyílt lángforrást a készülékre. FIGYELEM! Ha a készüléket hosszabb ideig nem használja, áramtalanítsa azt. Hulladékkezeléssel kapcsolatos utasítások: A csomagolóanyagok és a csomagolási segédanyagok újrahasznosíthatóak, és ekként is kell kezelni azokat. A fóliatasakokat 0DJ\DU és hasonló csomagolóanyagokat a gyermekektõl elzárva kell tartani. Az elemeket ne kezelje együtt más háztartási hulladékkal, még akkor sem, ha nem tartalmaznak nehézfémet. Kérjük, a kimerült elemeket kezelje környezetbarát módon. Tudakolja meg a lakóhelyére vonatkozó rendelkezéseket. Az LCD kijelzõ világításáról gondoskodó hidegkatódos fénycsõ kis mennyiségben higanyt is tartalmaz. Kérjük, ha hulladékká válik, helyezze el a helyi környezetvédelmi rendelkezéseknek megfelelõen. Az LCD kijelzõ a legmodernebb technológiával készült termék, melynek milliónyi vékony filmtranzisztora részletgazdag képvisszaadást tesz lehetõvé. A képernyõn néhány helyen feltûnhet pár inaktív képpont, amely folyamatosan kék, zöld vagy vörös színben világít. Megjegyezzük, hogy ez nem befolyásolja a készülék általános teljesítõképességét. NE HAGYJA TV-KÉSZÜLÉKÉT KÉSZENLÉTI VAGY BEKAPCSOLT ÜZEMMÓDBAN, HA ELMEGY OTTHONRÓL MACARCA-3007W-1546 UK-30 INCH TFT-(AU)(YENI 32 SW)(10 PAGE) p , 13:15

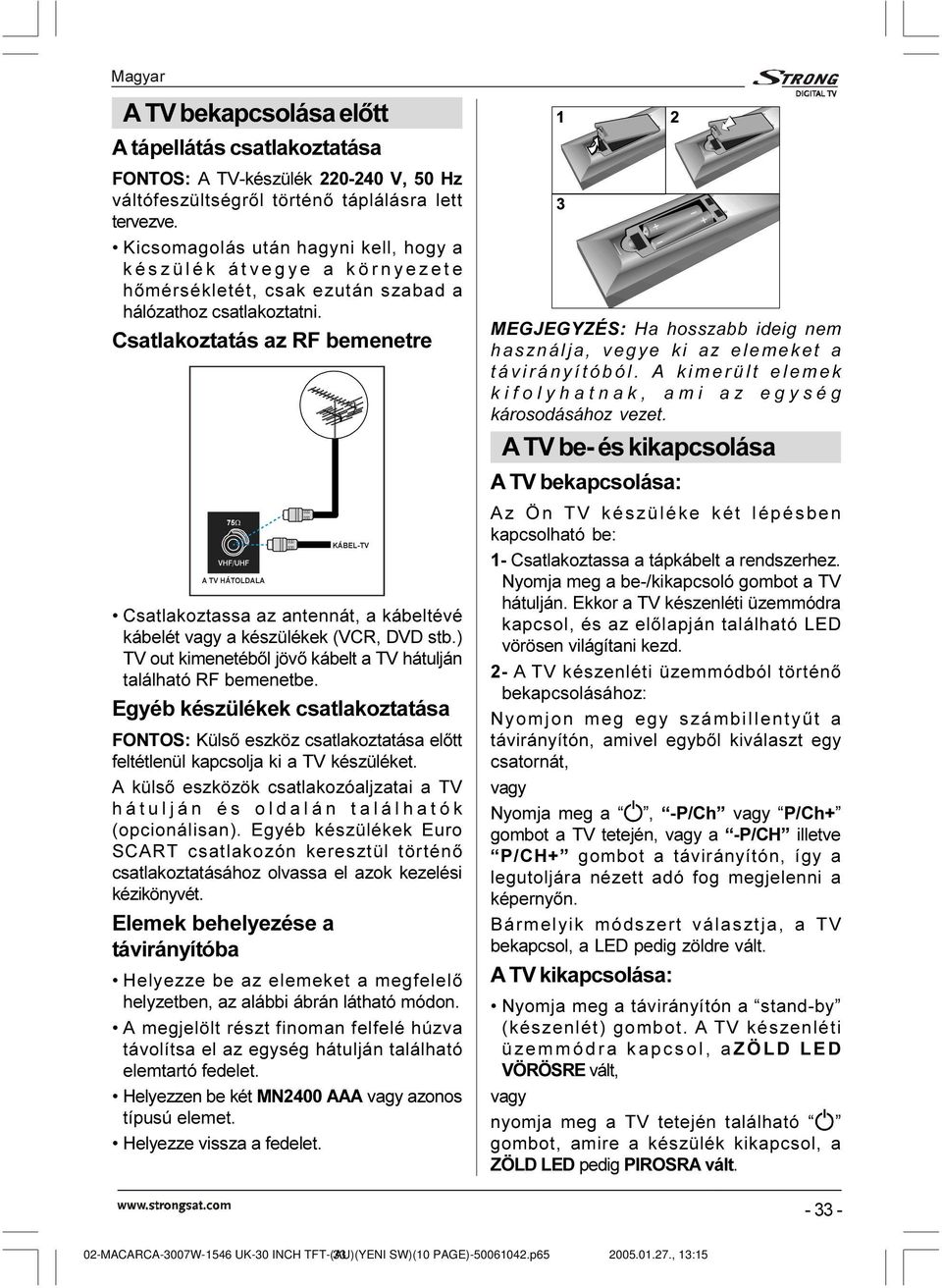

9 A TV bekapcsolása elõtt A tápellátás csatlakoztatása FONTOS: A TV-készülék V, 50 Hz váltófeszültségrõl történõ táplálásra lett tervezve. Kicsomagolás után hagyni kell, hogy a készülék átvegye a környezete hõmérsékletét, csak ezután szabad a hálózathoz csatlakoztatni. Csatlakoztatás az RF bemenetre : 9+)8+) $Ã79Ã+È72/'$/$.È%(/79 Csatlakoztassa az antennát, a kábeltévé kábelét vagy a készülékek (VCR, DVD stb.) TV out kimenetébõl jövõ kábelt a TV hátulján található RF bemenetbe. Egyéb készülékek csatlakoztatása FONTOS: Külsõ eszköz csatlakoztatása elõtt feltétlenül kapcsolja ki a TV készüléket. A külsõ eszközök csatlakozóaljzatai a TV hátulján és oldalán találhatók (opcionálisan). Egyéb készülékek Euro SCART csatlakozón keresztül történõ csatlakoztatásához olvassa el azok kezelési kézikönyvét. Elemek behelyezése a távirányítóba Helyezze be az elemeket a megfelelõ helyzetben, az alábbi ábrán látható módon. A megjelölt részt finoman felfelé húzva távolítsa el az egység hátulján található elemtartó fedelet. Helyezzen be két MN2400 AAA vagy azonos típusú elemet. Helyezze vissza a fedelet. MEGJEGYZÉS: Ha hosszabb ideig nem használja, vegye ki az elemeket a távirányítóból. A kimerült elemek kifolyhatnak, ami az egység károsodásához vezet. A TV be- és kikapcsolása A TV bekapcsolása: Az Ön TV készüléke két lépésben kapcsolható be: 1- Csatlakoztassa a tápkábelt a rendszerhez. Nyomja meg a be-/kikapcsoló gombot a TV hátulján. Ekkor a TV készenléti üzemmódra kapcsol, és az elõlapján található LED vörösen világítani kezd. 2- A TV készenléti üzemmódból történõ bekapcsolásához: Nyomjon meg egy számbillentyût a távirányítón, amivel egybõl kiválaszt egy csatornát, vagy Nyomja meg a, -P/Ch vagy P/Ch+ gombot a TV tetején, vagy a -P/CH illetve P/CH+ gombot a távirányítón, így a legutoljára nézett adó fog megjelenni a képernyõn. Bármelyik módszert választja, a TV bekapcsol, a LED pedig zöldre vált. A TV kikapcsolása: Nyomja meg a távirányítón a stand-by (készenlét) gombot. A TV készenléti üzemmódra kapcsol, azöld LED VÖRÖSRE vált, vagy nyomja meg a TV tetején található gombot, amire a készülék kikapcsol, a ZÖLD LED pedig PIROSRA vált MACARCA-3007W-1546 UK-30 INCH TFT-(AU)(YENI 33 SW)(10 PAGE) p , 13:15

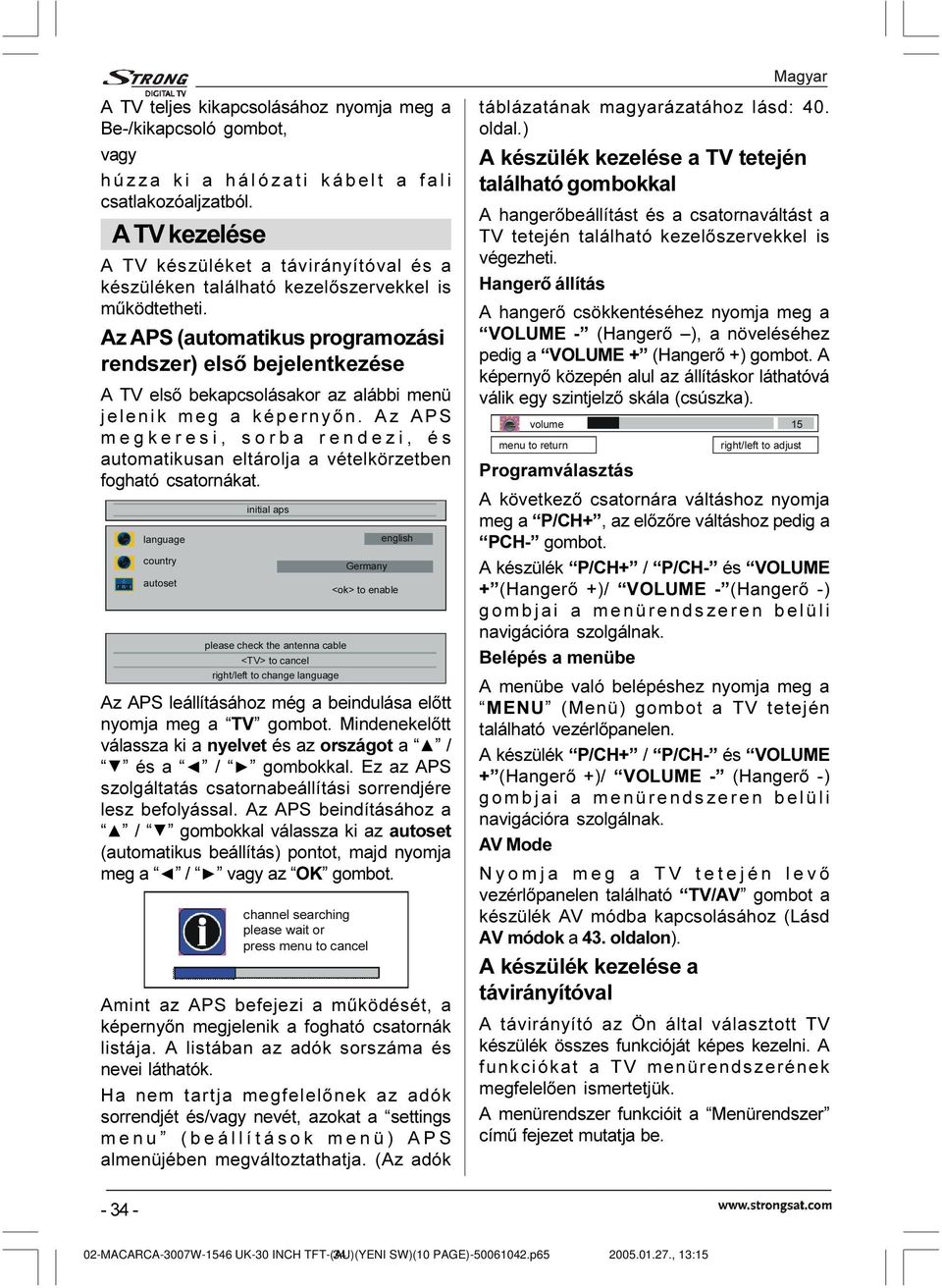

10 A TV teljes kikapcsolásához nyomja meg a Be-/kikapcsoló gombot, vagy húzza ki a hálózati kábelt a fali csatlakozóaljzatból. A TV kezelése A TV készüléket a távirányítóval és a készüléken található kezelõszervekkel is mûködtetheti. Az APS (automatikus programozási rendszer) elsõ bejelentkezése A TV elsõ bekapcsolásakor az alábbi menü jelenik meg a képernyõn. Az APS megkeresi, sorba rendezi, és automatikusan eltárolja a vételkörzetben fogható csatornákat. ODQJXDJH FRXQWU\ DXWRVHW LQLWLDODSV SOHDVHFKHFNWKHDQWHQQDFDEOH 79!WRFDQFHO ULJKWOHIWWRFKDQJHODQJXDJH *HUPDQ\ HQJOLVK RN!WRHQDEOH Az APS leállításához még a beindulása elõtt nyomja meg a TV gombot. Mindenekelõtt válassza ki a nyelvet és az országot a / és a / gombokkal. Ez az APS szolgáltatás csatornabeállítási sorrendjére lesz befolyással. Az APS beindításához a / gombokkal válassza ki az autoset (automatikus beállítás) pontot, majd nyomja meg a / vagy az OK gombot. FKDQQHOVHDUFKLQJ SOHDVHZDLWRU SUHVVPHQXWRFDQFHO Amint az APS befejezi a mûködését, a képernyõn megjelenik a fogható csatornák listája. A listában az adók sorszáma és nevei láthatók. Ha nem tartja megfelelõnek az adók sorrendjét és/vagy nevét, azokat a settings menu (beállítások menü) APS almenüjében megváltoztathatja. (Az adók táblázatának magyarázatához lásd: 40. oldal.) A készülék kezelése a TV tetején található gombokkal A hangerõbeállítást és a csatornaváltást a TV tetején található kezelõszervekkel is végezheti. Hangerõ állítás A hangerõ csökkentéséhez nyomja meg a VOLUME - (Hangerõ ), a növeléséhez pedig a VOLUME + (Hangerõ +) gombot. A képernyõ közepén alul az állításkor láthatóvá válik egy szintjelzõ skála (csúszka). YROXPH PHQXWRUHWXUQ ULJKWOHIWWRDGMXVW Programválasztás A következõ csatornára váltáshoz nyomja meg a P/CH+, az elõzõre váltáshoz pedig a PCH- gombot. A készülék P/CH+ / P/CH- és VOLUME + (Hangerõ +)/ VOLUME - (Hangerõ -) gombjai a menürendszeren belüli navigációra szolgálnak. Belépés a menübe A menübe való belépéshez nyomja meg a MENU (Menü) gombot a TV tetején található vezérlõpanelen. A készülék P/CH+ / P/CH- és VOLUME + (Hangerõ +)/ VOLUME - (Hangerõ -) gombjai a menürendszeren belüli navigációra szolgálnak. AV Mode Nyomja meg a TV tetején levõ vezérlõpanelen található TV/AV gombot a készülék AV módba kapcsolásához (Lásd AV módok a 43. oldalon). A készülék kezelése a távirányítóval A távirányító az Ön által választott TV készülék összes funkcióját képes kezelni. A funkciókat a TV menürendszerének megfelelõen ismertetjük. A menürendszer funkcióit a Menürendszer címû fejezet mutatja be MACARCA-3007W-1546 UK-30 INCH TFT-(AU)(YENI 34 SW)(10 PAGE) p , 13:15

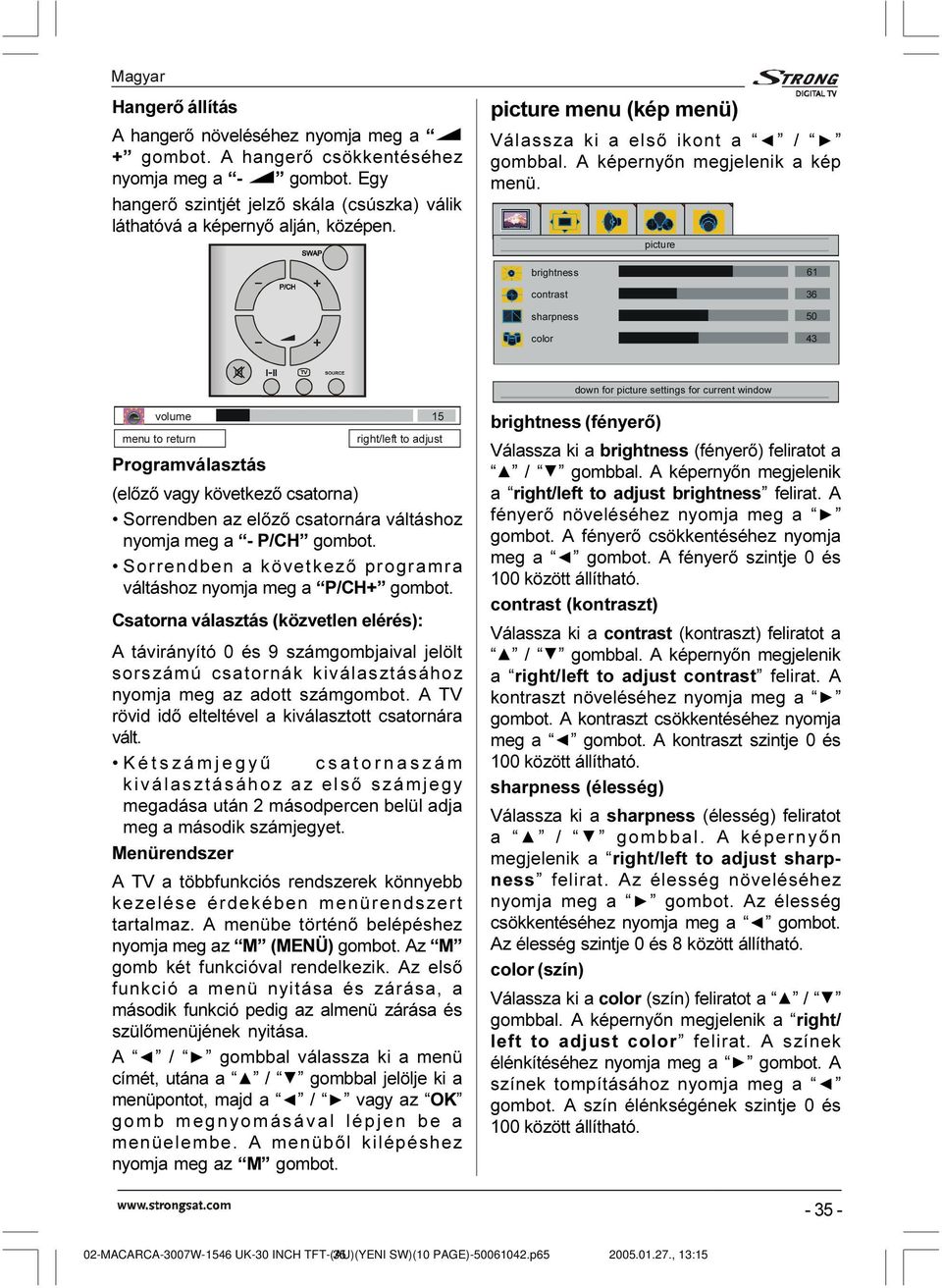

11 Hangerõ állítás A hangerõ növeléséhez nyomja meg a + gombot. A hangerõ csökkentéséhez nyomja meg a - gombot. Egy hangerõ szintjét jelzõ skála (csúszka) válik láthatóvá a képernyõ alján, középen. picture menu (kép menü) Válassza ki a elsõ ikont a / gombbal. A képernyõn megjelenik a kép menü. SLFWXUH EULJKWQHVV FRQWUDVW VKDUSQHVV FRORU,ÃÃ,ÃÃ &( GRZQIRUSLFWXUHVHWWLQJVIRUFXUUHQWZLQGRZ YROXPH PHQXWRUHWXUQ ULJKWOHIWWRDGMXVW Programválasztás (elõzõ vagy következõ csatorna) Sorrendben az elõzõ csatornára váltáshoz nyomja meg a - P/CH gombot. Sorrendben a következõ programra váltáshoz nyomja meg a P/CH+ gombot. Csatorna választás (közvetlen elérés): A távirányító 0 és 9 számgombjaival jelölt sorszámú csatornák kiválasztásához nyomja meg az adott számgombot. A TV rövid idõ elteltével a kiválasztott csatornára vált. Kétszámjegyû csatornaszám kiválasztásához az elsõ számjegy megadása után 2 másodpercen belül adja meg a második számjegyet. Menürendszer A TV a többfunkciós rendszerek könnyebb kezelése érdekében menürendszert tartalmaz. A menübe történõ belépéshez nyomja meg az M (MENÜ) gombot. Az M gomb két funkcióval rendelkezik. Az elsõ funkció a menü nyitása és zárása, a második funkció pedig az almenü zárása és szülõmenüjének nyitása. A / gombbal válassza ki a menü címét, utána a / gombbal jelölje ki a menüpontot, majd a / vagy az OK gomb megnyomásával lépjen be a menüelembe. A menübõl kilépéshez nyomja meg az M gombot. brightness (fényerõ) Válassza ki a brightness (fényerõ) feliratot a / gombbal. A képernyõn megjelenik a right/left to adjust brightness felirat. A fényerõ növeléséhez nyomja meg a gombot. A fényerõ csökkentéséhez nyomja meg a gombot. A fényerõ szintje 0 és 100 között állítható. contrast (kontraszt) Válassza ki a contrast (kontraszt) feliratot a / gombbal. A képernyõn megjelenik a right/left to adjust contrast felirat. A kontraszt növeléséhez nyomja meg a gombot. A kontraszt csökkentéséhez nyomja meg a gombot. A kontraszt szintje 0 és 100 között állítható. sharpness (élesség) Válassza ki a sharpness (élesség) feliratot a / gombbal. A képernyõn megjelenik a right/left to adjust sharpness felirat. Az élesség növeléséhez nyomja meg a gombot. Az élesség csökkentéséhez nyomja meg a gombot. Az élesség szintje 0 és 8 között állítható. color (szín) Válassza ki a color (szín) feliratot a / gombbal. A képernyõn megjelenik a right/ left to adjust color felirat. A színek élénkítéséhez nyomja meg a gombot. A színek tompításához nyomja meg a gombot. A szín élénkségének szintje 0 és 100 között állítható MACARCA-3007W-1546 UK-30 INCH TFT-(AU)(YENI 35 SW)(10 PAGE) p , 13:15

12 tint (színárnyalat) Ez a menüpont csak NTSC jel esetén jelenik meg a kép menüben a TV készülék AV módjában. Válassza ki a tint (színárnyalat) feliratot a / gombbal. A képernyõn megjelenik a right/left to adjust tint felirat. A színárnyalat élénkítéséhez nyomja meg a gombot. A színárnyalat halványításához nyomja meg a gombot. A színárnyalat szintje 0 és 100 között állítható. EULJKWQHVV FRQWUDVW VKDUSQHVV FRORU WLQW SLFWXUH GRZQIRUSLFWXUHVHWWLQJVIRUFXUUHQWZLQGRZ A TV készülék AV módjában szükség lehet a kép menü pontjainak (fényerõ, kontraszt, élesség és szín) utánállítására. Ha VGA vagy DVI csatlakozik a TVhez: 0DJ\DU contrast (kontraszt) Válassza ki a contrast (kontraszt) feliratot a / gombbal. A képernyõn megjelenik a right/left to adjust contrast felirat. A kontraszt növeléséhez nyomja meg a gombot. A kontraszt csökkentéséhez nyomja meg a gombot. A kontraszt szintje 0 és 100 között állítható. phase (fázis)(választható) Ez a menüelem nem hozzáférhetõ a képmenüben, ha a TV-hez DVI csatlakozik. Válassza ki a phase (fázis) feliratot a / gombbal. A képernyõn megjelenik a right/left to adjust phase felirat. Az fázis növeléséhez nyomja meg a gombot. A fázis csökkentéséhez nyomja meg a gombot. A fázis szintje 0 és 100 között állítható. window menu (ablak menü) Válassza ki a második ikont a / gombbal. A képernyõn megjelenik a window (ablak) menü. LPDJHVL]H ZLQGRZ ILOODOO SLFWXUH EULJKWQHVV FRQWUDVW SKDVH RSWLRQDO GRZQIRUSLFWXUHVHWWLQJVIRUFXUUHQWZLQGRZ brightness (fényerõ) Válassza ki a brightness (fényerõ) feliratot a / gombbal. A képernyõn megjelenik a right/left to adjust brightness felirat. A fényerõ növeléséhez nyomja meg a gombot. A fényerõ csökkentéséhez nyomja meg a gombot. A fényerõ szintje 0 és 100 között állítható. GRZQIRUVL]HVHWWLQJ image size (képméret) Válassza ki az image size (képméret) feliratot a / gombbal. A képernyõn megjelenik a right/left to adjust image size felirat. A / gomb megnyomásával a képméretet a következõk szerint változtathatja meg: fill all (teljes kitöltés), zoom, letterbox, subtitles (feliratos), normál, 14:9 és auto (automatikus). A képméret a gomb megnyomásával közvetlenül is megadható MACARCA-3007W-1546 UK-30 INCH TFT-(AU)(YENI 36 SW)(10 PAGE) p , 13:15

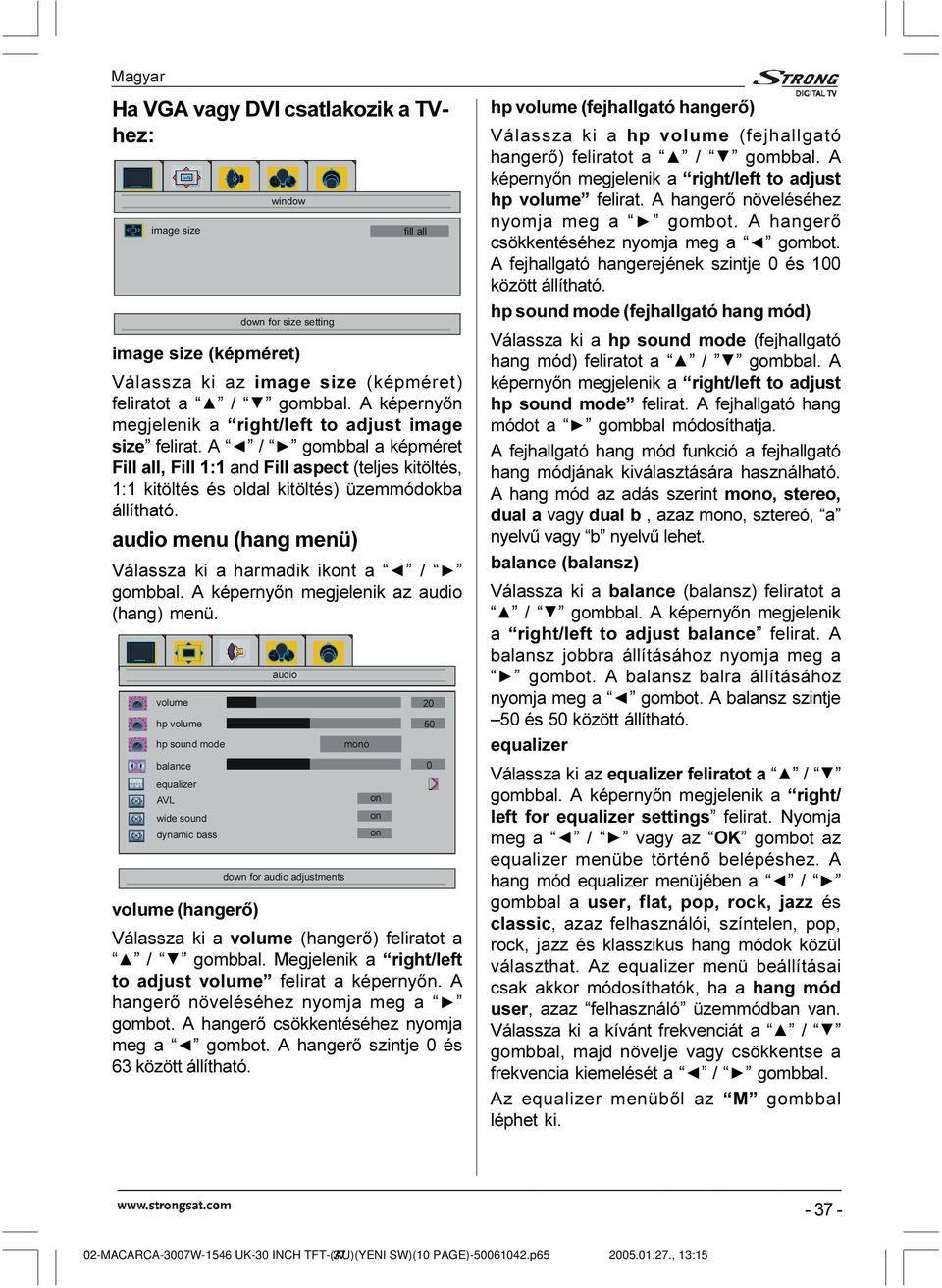

13 Ha VGA vagy DVI csatlakozik a TVhez: LPDJHVL]H ZLQGRZ GRZQIRUVL]HVHWWLQJ ILOODOO image size (képméret) Válassza ki az image size (képméret) feliratot a / gombbal. A képernyõn megjelenik a right/left to adjust image size felirat. A / gombbal a képméret Fill all, Fill 1:1 and Fill aspect (teljes kitöltés, 1:1 kitöltés és oldal kitöltés) üzemmódokba állítható. audio menu (hang menü) Válassza ki a harmadik ikont a / gombbal. A képernyõn megjelenik az audio (hang) menü. YROXPH KSYROXPH KSVRXQGPRGH EDODQFH HTXDOL]HU $9/ ZLGHVRXQG G\QDPLFEDVV DXGLR GRZQIRUDXGLRDGMXVWPHQWV PRQR RQ RQ RQ volume (hangerõ) Válassza ki a volume (hangerõ) feliratot a / gombbal. Megjelenik a right/left to adjust volume felirat a képernyõn. A hangerõ növeléséhez nyomja meg a gombot. A hangerõ csökkentéséhez nyomja meg a gombot. A hangerõ szintje 0 és 63 között állítható. hp volume (fejhallgató hangerõ) Válassza ki a hp volume (fejhallgató hangerõ) feliratot a / gombbal. A képernyõn megjelenik a right/left to adjust hp volume felirat. A hangerõ növeléséhez nyomja meg a gombot. A hangerõ csökkentéséhez nyomja meg a gombot. A fejhallgató hangerejének szintje 0 és 100 között állítható. hp sound mode (fejhallgató hang mód) Válassza ki a hp sound mode (fejhallgató hang mód) feliratot a / gombbal. A képernyõn megjelenik a right/left to adjust hp sound mode felirat. A fejhallgató hang módot a gombbal módosíthatja. A fejhallgató hang mód funkció a fejhallgató hang módjának kiválasztására használható. A hang mód az adás szerint mono, stereo, dual a vagy dual b, azaz mono, sztereó, a nyelvû vagy b nyelvû lehet. balance (balansz) Válassza ki a balance (balansz) feliratot a / gombbal. A képernyõn megjelenik a right/left to adjust balance felirat. A balansz jobbra állításához nyomja meg a gombot. A balansz balra állításához nyomja meg a gombot. A balansz szintje 50 és 50 között állítható. equalizer Válassza ki az equalizer feliratot a / gombbal. A képernyõn megjelenik a right/ left for equalizer settings felirat. Nyomja meg a / vagy az OK gombot az equalizer menübe történõ belépéshez. A hang mód equalizer menüjében a / gombbal a user, flat, pop, rock, jazz és classic, azaz felhasználói, színtelen, pop, rock, jazz és klasszikus hang módok közül választhat. Az equalizer menü beállításai csak akkor módosíthatók, ha a hang mód user, azaz felhasználó üzemmódban van. Válassza ki a kívánt frekvenciát a / gombbal, majd növelje vagy csökkentse a frekvencia kiemelését a / gombbal. Az equalizer menübõl az M gombbal léphet ki MACARCA-3007W-1546 UK-30 INCH TFT-(AU)(YENI 37 SW)(10 PAGE) p , 13:15

14 VRXQGPRGH XVHU +] +] N+] N+] N+] AVL (automatikus hangerõkorlátozás) Válassza ki az AVL (automatikus hangerõkorlátozás) feliratot a / gombbal. A képernyõn megjelenik a right/ left for AVL on/off felirat. A / gombot megnyomva az AVL bekapcsolódik (aktiválódik) vagy kikapcsolódik deaktiválódik. wide sound (széles hangzás) Ez a mód szalon hatású hangzást eredményez. Válassza ki a wide sound (széles hangzás) feliratot a / gombbal. A képernyõn megjelenik a right/left for wide sound off/ stereo/mono felirat. A / gombot megnyomva a széles hangzás on (be) kapcsolásával aktiválhatja, az off (ki) kapcsolásával pedig deaktiválhatja a hangzásmódot. dynamic bass (dinamikus basszus) A Dynamic Bass (dinamikus basszus) a TV-készülék mély hangzásának erõsítésére szolgál. A / gombbal válassza ki a dynamic bass (dinamikus basszus) feliratot. A képernyõn megjelenik a right/left for dynamic bass on/off felirat. A / gombot megnyomva a dynamic bass (dinamikus basszus)on (be) kapcsolásával aktiválhatja, az off (ki) kapcsolásával pedig deaktiválhatja a hangzásmódot. options menu (lehetõségek menü) Válassza ki az negyedik ikont a / gombbal. A képernyõn megjelenik az options (lehetõségek) menü. ODQJXDJH RVGWLPHRXW PHQXEDFNJURXQG VFDUWRXW VOHHSWLPHU VOHHSWLPHUHPDLQLQJ RSWLRQV GRZQIRUYDULRXVV\VWHPRSWLRQV HQJOLVK VHF VHF VHF WUDQVOXFHQW FKLOGORFN RQ RII 6FDUW PLQXWHV PLQXWHV language (nyelv) Válassza ki a language (nyelv) feliratot a / gombbal. A képernyõn megjelenik a right/left to change language felirat. A / gombot megnyomva kiválaszthatja a képernyõfeliratok nyelvét. vcr (videomagnó) Ez a menüpont csak akkor jelenik meg, ha a TV-készülék AV módban van. Válassza ki a vcr (videomagnó) feliratot a / gombbal. A képernyõn megjelenik a right/ left to change vcr status felirat. A / gombbal a videomagnó állapota on (be) és off (ki) állapotok között módosítható. RSWLRQV ODQJXDJH YFU RQ HQJOLVK RII RVGWLPHRXW VHF VHF VHF PHQXEDFNJURXQG WUDQVOXFHQW FKLOGORFN RQ RII VFDUWRXW VOHHSWLPHU VOHHSWLPHUHPDLQLQJ 6FDUW PLQXWHV PLQXWHV GRZQIRUYDULRXVV\VWHPRSWLRQV osd timeout (képernyõfeliratok megjelenítési ideje) Válassza ki az osd timeout (képernyõfeliratok megjelenítési ideje) feliratot a / gombbal. A képernyõn megjelenik a right/left to change osd timeout felirat. A / gomb megnyomásával a megjelenítési idõ 5 sec, MACARCA-3007W-1546 UK-30 INCH TFT-(AU)(YENI 38 SW)(10 PAGE) p , 13:15

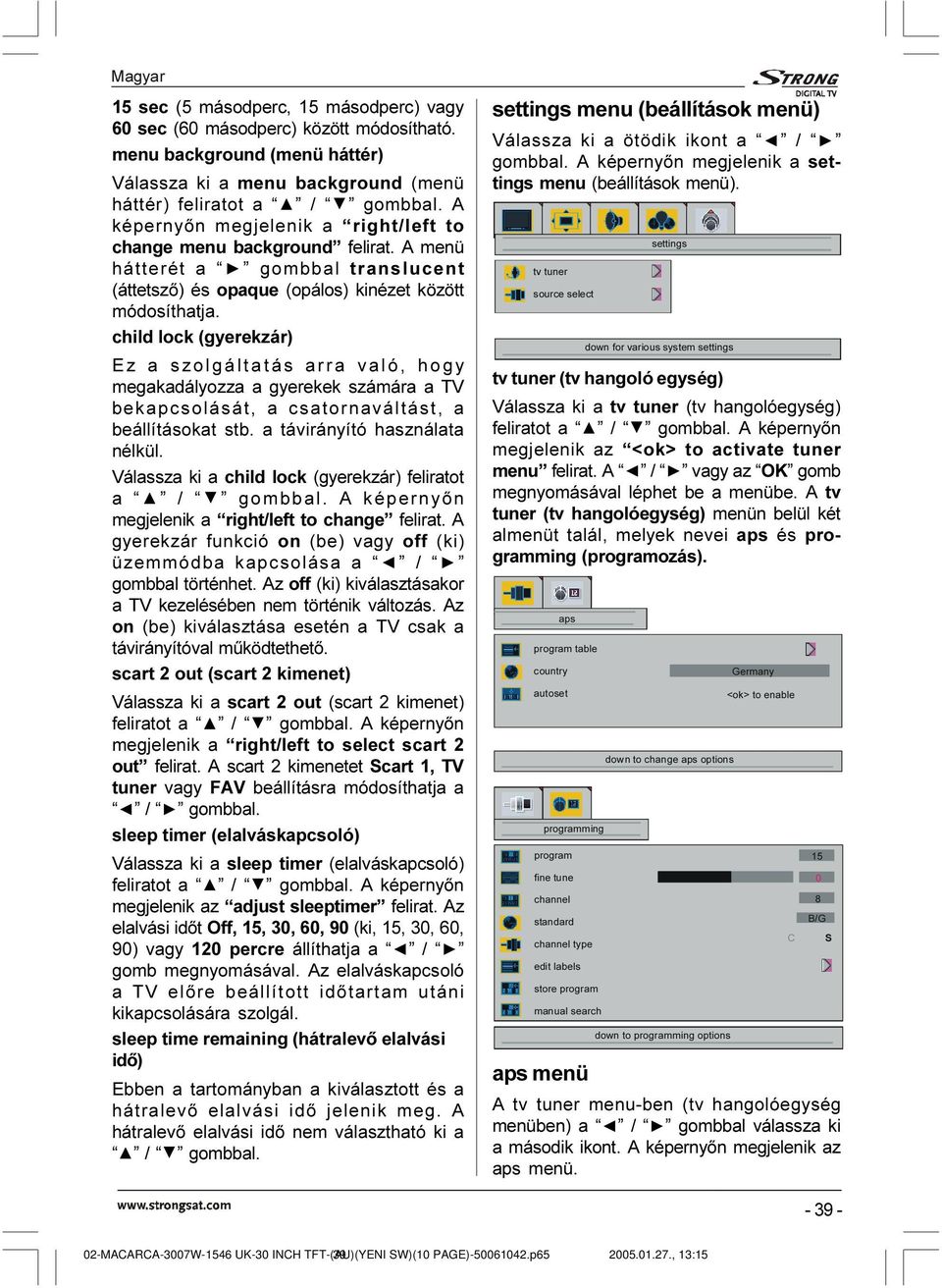

15 15 sec (5 másodperc, 15 másodperc) vagy 60 sec (60 másodperc) között módosítható. menu background (menü háttér) Válassza ki a menu background (menü háttér) feliratot a / gombbal. A képernyõn megjelenik a right/left to change menu background felirat. A menü hátterét a gombbal translucent (áttetszõ) és opaque (opálos) kinézet között módosíthatja. child lock (gyerekzár) Ez a szolgáltatás arra való, hogy megakadályozza a gyerekek számára a TV bekapcsolását, a csatornaváltást, a beállításokat stb. a távirányító használata nélkül. Válassza ki a child lock (gyerekzár) feliratot a / gombbal. A képernyõn megjelenik a right/left to change felirat. A gyerekzár funkció on (be) vagy off (ki) üzemmódba kapcsolása a / gombbal történhet. Az off (ki) kiválasztásakor a TV kezelésében nem történik változás. Az on (be) kiválasztása esetén a TV csak a távirányítóval mûködtethetõ. scart 2 out (scart 2 kimenet) Válassza ki a scart 2 out (scart 2 kimenet) feliratot a / gombbal. A képernyõn megjelenik a right/left to select scart 2 out felirat. A scart 2 kimenetet Scart 1, TV tuner vagy FAV beállításra módosíthatja a / gombbal. sleep timer (elalváskapcsoló) Válassza ki a sleep timer (elalváskapcsoló) feliratot a / gombbal. A képernyõn megjelenik az adjust sleeptimer felirat. Az elalvási idõt Off, 15, 30, 60, 90 (ki, 15, 30, 60, 90) vagy 120 percre állíthatja a / gomb megnyomásával. Az elalváskapcsoló a TV elõre beállított idõtartam utáni kikapcsolására szolgál. sleep time remaining (hátralevõ elalvási idõ) Ebben a tartományban a kiválasztott és a hátralevõ elalvási idõ jelenik meg. A hátralevõ elalvási idõ nem választható ki a / gombbal. settings menu (beállítások menü) Válassza ki a ötödik ikont a / gombbal. A képernyõn megjelenik a settings menu (beállítások menü). WY WXQHU VRXUFHVHOHFW VHWWLQJV GRZQIRUYDULRXVV\VWHPVHWWLQJV tv tuner (tv hangoló egység) Válassza ki a tv tuner (tv hangolóegység) feliratot a / gombbal. A képernyõn megjelenik az <ok> to activate tuner menu felirat. A / vagy az OK gomb megnyomásával léphet be a menübe. A tv tuner (tv hangolóegység) menün belül két almenüt talál, melyek nevei aps és programming (programozás). DSV SURJUDPWDEOH FRXQWU\ DXWRVHW SURJUDPPLQJ SURJUDP ILQHWXQH FKDQQHO VWDQGDUG FKDQQHOW\SH HGLWODEHOV VWRUHSURJUDP PDQXDOVHDUFK aps menü GRZQWRFKDQJHDSVRSWLRQV GRZQWRSURJUDPPLQJRSWLRQV *HUPDQ\ RN!WRHQDEOH W UNL\H %* & 6 A tv tuner menu-ben (tv hangolóegység menüben) a / gombbal válassza ki a második ikont. A képernyõn megjelenik az aps menü MACARCA-3007W-1546 UK-30 INCH TFT-(AU)(YENI 39 SW)(10 PAGE) p , 13:15

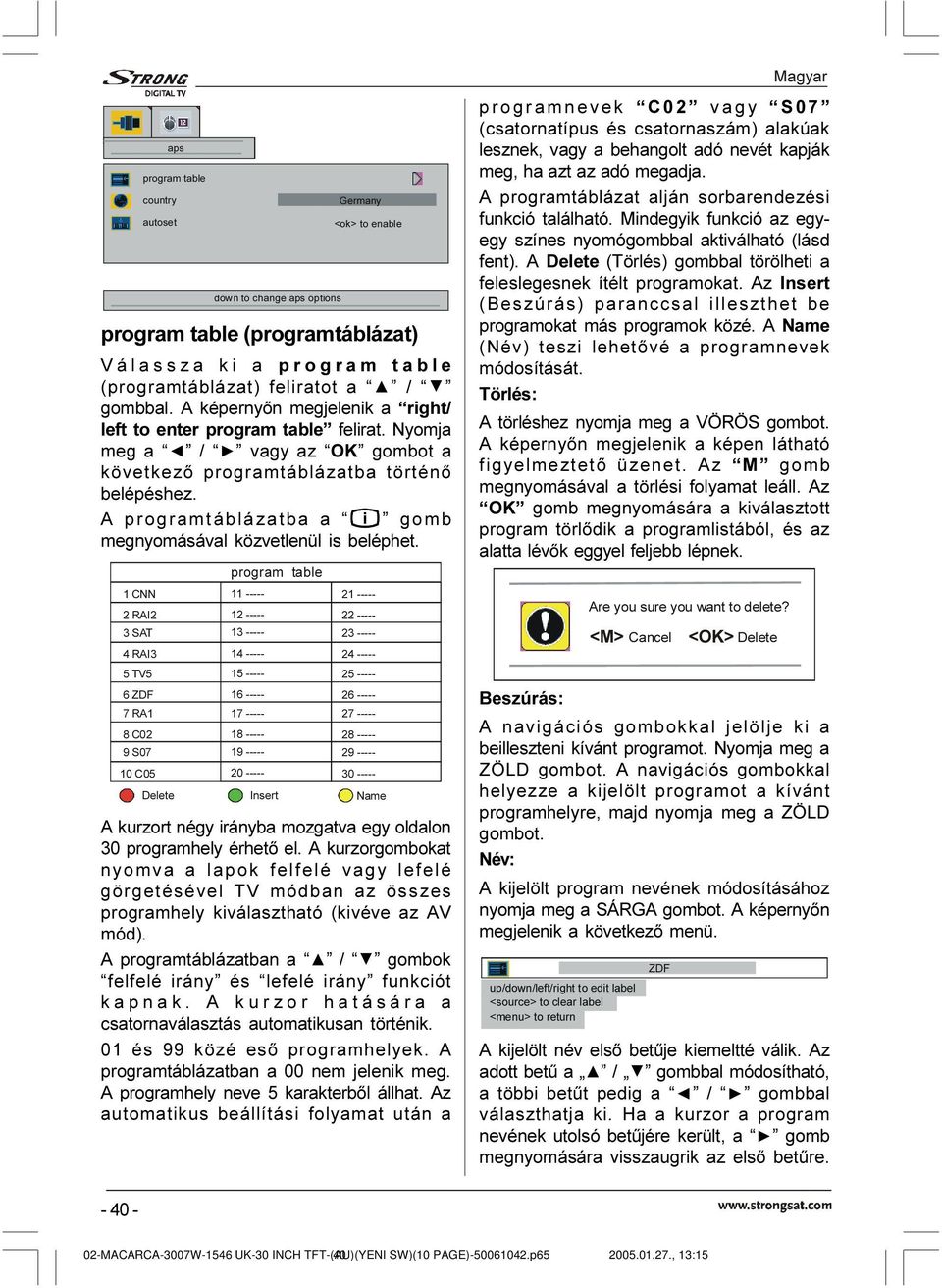

16 DSV SURJUDPWDEOH FRXQWU\ DXWRVHW GRZQWRFKDQJHDSVRSWLRQV *HUPDQ\ RN!WRHQDEOH program table (programtáblázat) Válassza ki a program table (programtáblázat) feliratot a / gombbal. A képernyõn megjelenik a right/ left to enter program table felirat. Nyomja meg a / vagy az OK gombot a következõ programtáblázatba történõ belépéshez. A programtáblázatba a gomb megnyomásával közvetlenül is beléphet. SURJUDPWDEOH &11 5$, 6$7 5$, 79 =') 5$ & 6 & 'HOHWH,QVHUW 1DPH A kurzort négy irányba mozgatva egy oldalon 30 programhely érhetõ el. A kurzorgombokat nyomva a lapok felfelé vagy lefelé görgetésével TV módban az összes programhely kiválasztható (kivéve az AV mód). A programtáblázatban a / gombok felfelé irány és lefelé irány funkciót kapnak. A kurzor hatására a csatornaválasztás automatikusan történik. 01 és 99 közé esõ programhelyek. A programtáblázatban a 00 nem jelenik meg. A programhely neve 5 karakterbõl állhat. Az automatikus beállítási folyamat után a 0DJ\DU programnevek C02 vagy S07 (csatornatípus és csatornaszám) alakúak lesznek, vagy a behangolt adó nevét kapják meg, ha azt az adó megadja. A programtáblázat alján sorbarendezési funkció található. Mindegyik funkció az egyegy színes nyomógombbal aktiválható (lásd fent). A Delete (Törlés) gombbal törölheti a feleslegesnek ítélt programokat. Az Insert (Beszúrás) paranccsal illeszthet be programokat más programok közé. A Name (Név) teszi lehetõvé a programnevek módosítását. Törlés: A törléshez nyomja meg a VÖRÖS gombot. A képernyõn megjelenik a képen látható figyelmeztetõ üzenet. Az M gomb megnyomásával a törlési folyamat leáll. Az OK gomb megnyomására a kiválasztott program törlõdik a programlistából, és az alatta lévõk eggyel feljebb lépnek. $UH\RXVXUH\RXZDQWWRGHOHWH" 0! &DQFHO 2.! 'HOHWH Beszúrás: A navigációs gombokkal jelölje ki a beilleszteni kívánt programot. Nyomja meg a ZÖLD gombot. A navigációs gombokkal helyezze a kijelölt programot a kívánt programhelyre, majd nyomja meg a ZÖLD gombot. Név: A kijelölt program nevének módosításához nyomja meg a SÁRGA gombot. A képernyõn megjelenik a következõ menü. XSGRZQOHIWULJKWWRHGLWODEHO VRXUFH!WRFOHDUODEHO PHQX!WRUHWXUQ =') A kijelölt név elsõ betûje kiemeltté válik. Az adott betû a / gombbal módosítható, a többi betût pedig a / gombbal választhatja ki. Ha a kurzor a program nevének utolsó betûjére került, a gomb megnyomására visszaugrik az elsõ betûre MACARCA-3007W-1546 UK-30 INCH TFT-(AU)(YENI 40 SW)(10 PAGE) p , 13:15

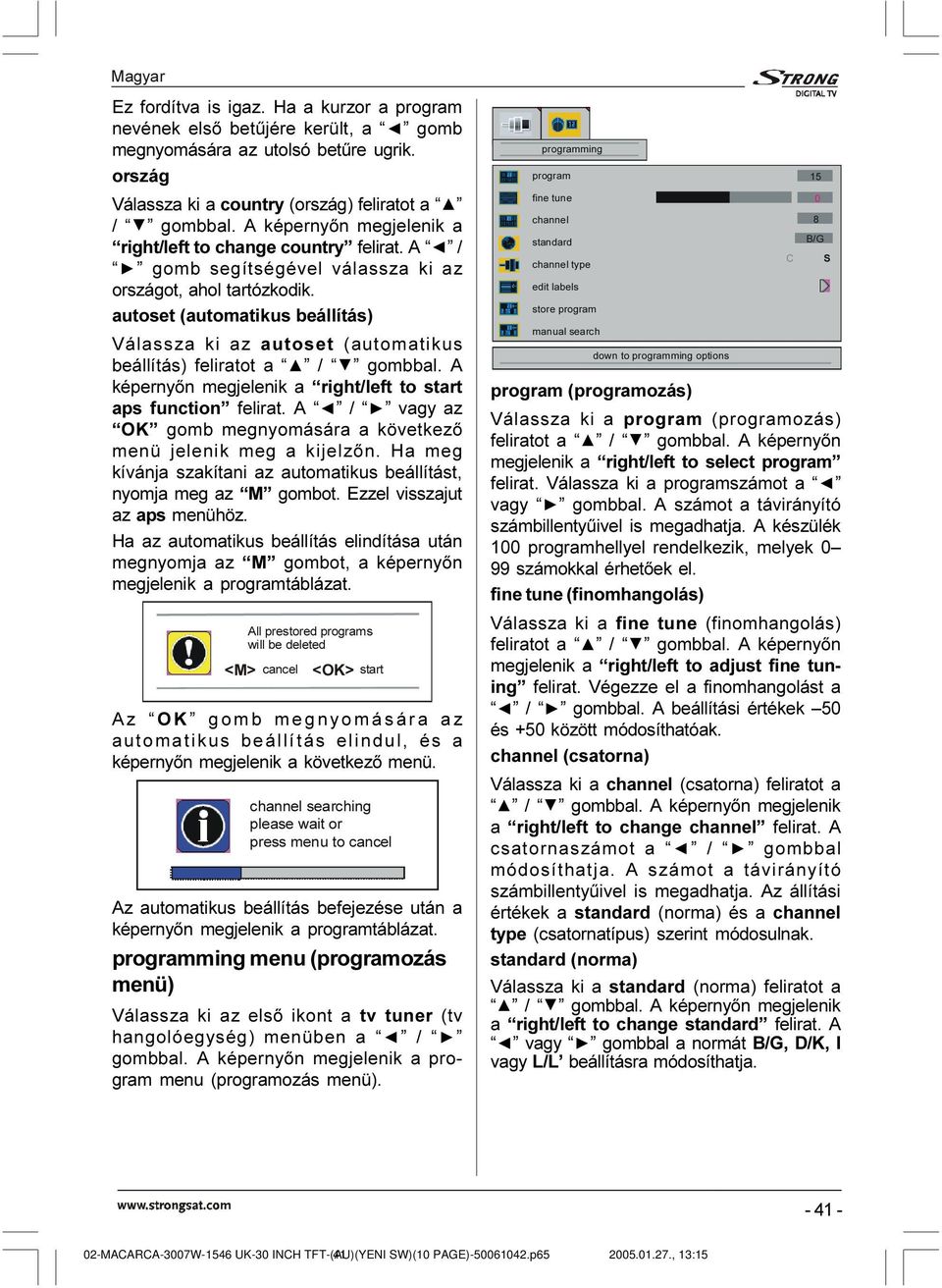

17 Ez fordítva is igaz. Ha a kurzor a program nevének elsõ betûjére került, a gomb megnyomására az utolsó betûre ugrik. ország Válassza ki a country (ország) feliratot a / gombbal. A képernyõn megjelenik a right/left to change country felirat. A / gomb segítségével válassza ki az országot, ahol tartózkodik. autoset (automatikus beállítás) Válassza ki az autoset (automatikus beállítás) feliratot a / gombbal. A képernyõn megjelenik a right/left to start aps function felirat. A / vagy az OK gomb megnyomására a következõ menü jelenik meg a kijelzõn. Ha meg kívánja szakítani az automatikus beállítást, nyomja meg az M gombot. Ezzel visszajut az aps menühöz. Ha az automatikus beállítás elindítása után megnyomja az M gombot, a képernyõn megjelenik a programtáblázat. $OOSUHVWRUHGSURJUDPV ZLOOEHGHOHWHG 0! FDQFHO 2.! VWDUW Az OK gomb megnyomására az automatikus beállítás elindul, és a képernyõn megjelenik a következõ menü. FKDQQHOVHDUFKLQJ SOHDVHZDLWRU SUHVVPHQXWRFDQFHO Az automatikus beállítás befejezése után a képernyõn megjelenik a programtáblázat. programming menu (programozás menü) Válassza ki az elsõ ikont a tv tuner (tv hangolóegység) menüben a / gombbal. A képernyõn megjelenik a program menu (programozás menü). SURJUDPPLQJ SURJUDP ILQHWXQH FKDQQHO VWDQGDUG FKDQQHOW\SH HGLWODEHOV VWRUHSURJUDP PDQXDOVHDUFK GRZQWRSURJUDPPLQJRSWLRQV W UNL\H %* & 6 program (programozás) Válassza ki a program (programozás) feliratot a / gombbal. A képernyõn megjelenik a right/left to select program felirat. Válassza ki a programszámot a vagy gombbal. A számot a távirányító számbillentyûivel is megadhatja. A készülék 100 programhellyel rendelkezik, melyek 0 99 számokkal érhetõek el. fine tune (finomhangolás) Válassza ki a fine tune (finomhangolás) feliratot a / gombbal. A képernyõn megjelenik a right/left to adjust fine tuning felirat. Végezze el a finomhangolást a / gombbal. A beállítási értékek 50 és +50 között módosíthatóak. channel (csatorna) Válassza ki a channel (csatorna) feliratot a / gombbal. A képernyõn megjelenik a right/left to change channel felirat. A csatornaszámot a / gombbal módosíthatja. A számot a távirányító számbillentyûivel is megadhatja. Az állítási értékek a standard (norma) és a channel type (csatornatípus) szerint módosulnak. standard (norma) Válassza ki a standard (norma) feliratot a / gombbal. A képernyõn megjelenik a right/left to change standard felirat. A vagy gombbal a normát B/G, D/K, I vagy L/L beállításra módosíthatja MACARCA-3007W-1546 UK-30 INCH TFT-(AU)(YENI 41 SW)(10 PAGE) p , 13:15

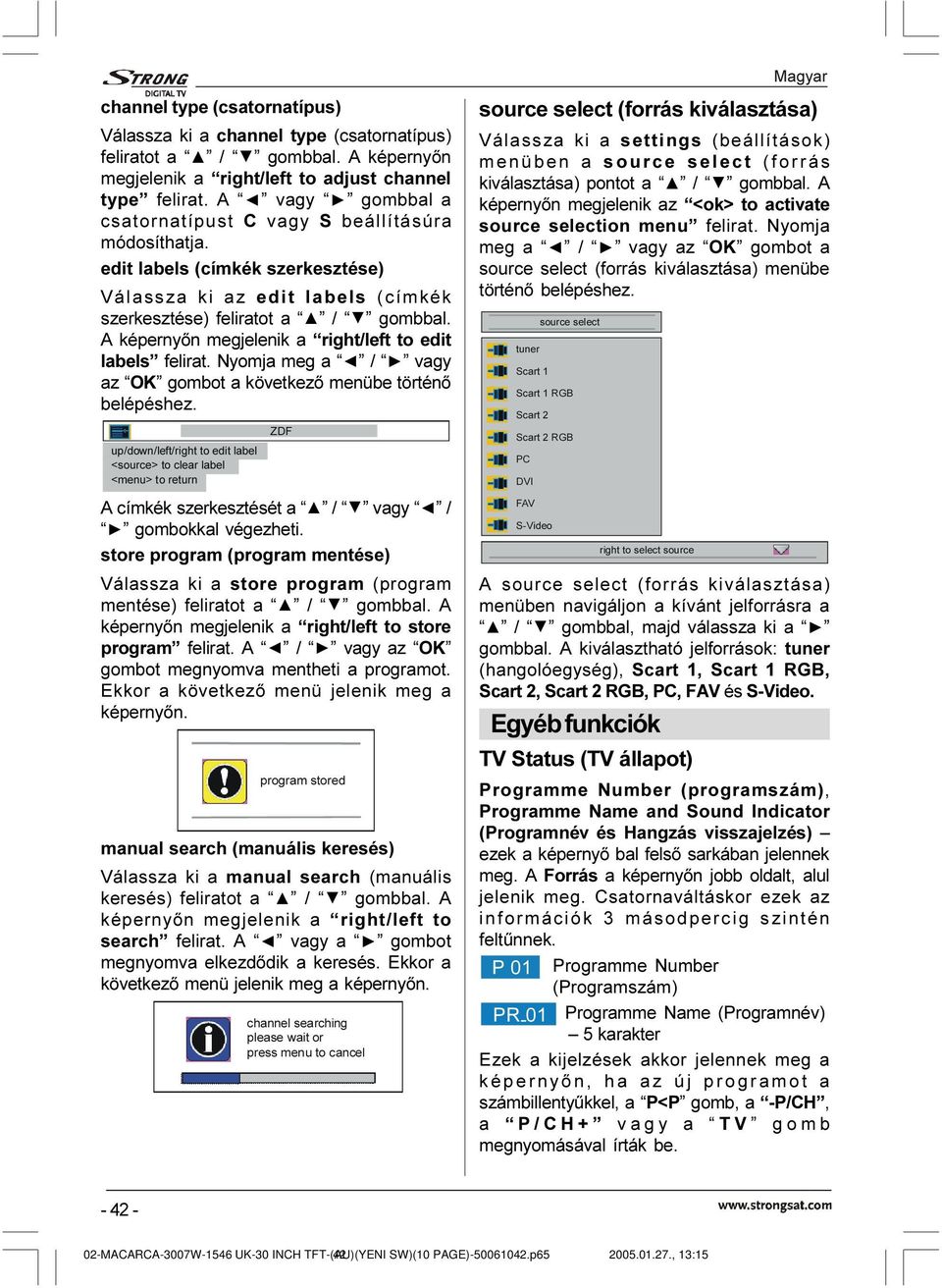

18 channel type (csatornatípus) Válassza ki a channel type (csatornatípus) feliratot a / gombbal. A képernyõn megjelenik a right/left to adjust channel type felirat. A vagy gombbal a csatornatípust C vagy S beállításúra módosíthatja. edit labels (címkék szerkesztése) Válassza ki az edit labels (címkék szerkesztése) feliratot a / gombbal. A képernyõn megjelenik a right/left to edit labels felirat. Nyomja meg a / vagy az OK gombot a következõ menübe történõ belépéshez. XSGRZQOHIWULJKWWRHGLWODEHO VRXUFH!WRFOHDUODEHO PHQX!WRUHWXUQ =') source select (forrás kiválasztása) Válassza ki a settings (beállítások) menüben a source select (forrás kiválasztása) pontot a / gombbal. A képernyõn megjelenik az <ok> to activate source selection menu felirat. Nyomja meg a / vagy az OK gombot a source select (forrás kiválasztása) menübe történõ belépéshez. VRXUFHVHOHFW WXQHU 6FDUW 6FDUW5*% 6FDUW 6FDUW5*% 3& '9, A címkék szerkesztését a / vagy / gombokkal végezheti. store program (program mentése) )$9 69LGHR ULJKWWRVHOHFWVRXUFH Válassza ki a store program (program mentése) feliratot a / gombbal. A képernyõn megjelenik a right/left to store program felirat. A / vagy az OK gombot megnyomva mentheti a programot. Ekkor a következõ menü jelenik meg a képernyõn. SURJUDPVWRUHG manual search (manuális keresés) Válassza ki a manual search (manuális keresés) feliratot a / gombbal. A képernyõn megjelenik a right/left to search felirat. A vagy a gombot megnyomva elkezdõdik a keresés. Ekkor a következõ menü jelenik meg a képernyõn. FKDQQHOVHDUFKLQJ SOHDVHZDLWRU SUHVVPHQXWRFDQFHO A source select (forrás kiválasztása) menüben navigáljon a kívánt jelforrásra a / gombbal, majd válassza ki a gombbal. A kiválasztható jelforrások: tuner (hangolóegység), Scart 1, Scart 1 RGB, Scart 2, Scart 2 RGB, PC, FAV és S-Video. Egyéb funkciók TV Status (TV állapot) Programme Number (programszám), Programme Name and Sound Indicator (Programnév és Hangzás visszajelzés) ezek a képernyõ bal felsõ sarkában jelennek meg. A Forrás a képernyõn jobb oldalt, alul jelenik meg. Csatornaváltáskor ezek az információk 3 másodpercig szintén feltûnnek. 3 Programme Number (Programszám) 35 Programme Name (Programnév) 5 karakter Ezek a kijelzések akkor jelennek meg a képernyõn, ha az új programot a számbillentyûkkel, a P<P gomb, a -P/CH, a P/CH+ vagy a TV gomb megnyomásával írták be MACARCA-3007W-1546 UK-30 INCH TFT-(AU)(YENI 42 SW)(10 PAGE) p , 13:15

19 ,, &( Previous Programme (elõzõ program) Nyomja meg a P<P (elõzõ program) gombot a legutóbb kiválasztott programra lépéshez. Ez a gomb a legutóbb kiválasztott két program közötti váltást teszi lehetõvé. Például válassza a 8-as, majd a 2-es programot. Ha most megnyomja a P<P gombot, a 8-as program választódik ki. Ha ismét megnyomja ugyanazt a gombot, a 2- es program választódik ki és így tovább. de a távirányítóval a Dual B után is kiválasztható. '8$/% Ha a távirányítóval a Dual B lett kiválasztva. Mute (némítás) kijelzés A bekapcsolt funkcióról a képernyõ bal felsõ sarkán megjelenõ jelzés tudósít. A némításból való kilépésre két alternatíva kínálkozik: Az elsõ, újra megnyomva a gombot a készülék azon a hangerõn fog megszólalni, amelyen a némítást bekapcsolta, a második, a hangerõszabályzóval növelve/csökkentve a hangerõt, amely a némítást megelõzõ szintrõl indul.,, &( Kép kimerevítése A képernyõn megjelenõ képet az OK gomb megnyomásával kimerevítheti. Hangzás kijelzés A kijelzés lehet Mono, Stereo, Dual A és Dual B. Ez az információ a képernyõn olvasható programszám alatt jelenik meg. A Mono, Stereo, Dual A és Dual B lehetõségek között az I-II gombbal válthat Mono adás vétele esetén vagy kapcsolt mono módban (sztereó adásnál). 67(5(2 Sztereó adásnál. AV (audio-video) üzemmódok A SOURCE (forrás) gomb megnyomásával vagy a source select (forrás kiválasztása) menüben válthat az AV módok között (kivéve teletext alatt). A gombot nyomva a TV az opcionális EXT módok közül a következõk közül vált mindig a következõre: Tuner 1, Scart 1, Scart 1 RGB, Scart 2, Scart 2 RGB, PC, FAV és SVideo. Videó nézése esetén az options (lehetõségek) menü vcr (videomagnó) pontjának on (be) állásban kell lennie. Az AV üzemmódból kilépéshez nyomja meg a TV gombot, a számbillentyûket vagy a - P/CH illetve a P/CH+ gombot. '8$/$ Alapértelmezetten a Dual A csatorna kerül kiválasztásra, MACARCA-3007W-1546 UK-30 INCH TFT-(AU)(YENI 43 SW)(10 PAGE) p , 13:15

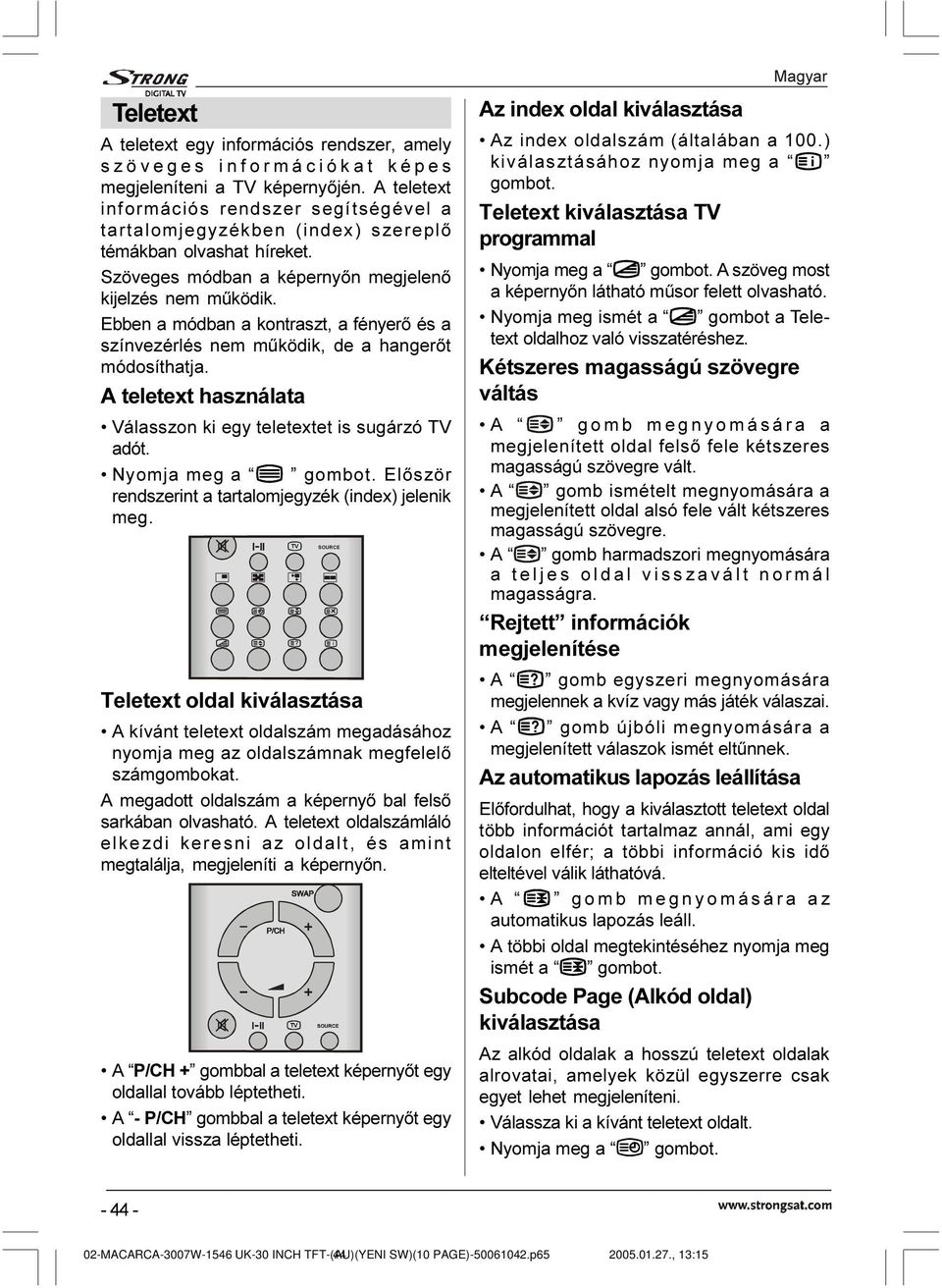

20 Teletext A teletext egy információs rendszer, amely szöveges információkat képes megjeleníteni a TV képernyõjén. A teletext információs rendszer segítségével a tartalomjegyzékben (index) szereplõ témákban olvashat híreket. Szöveges módban a képernyõn megjelenõ kijelzés nem mûködik. Ebben a módban a kontraszt, a fényerõ és a színvezérlés nem mûködik, de a hangerõt módosíthatja. A teletext használata Válasszon ki egy teletextet is sugárzó TV adót. Nyomja meg a gombot. Elõször rendszerint a tartalomjegyzék (index) jelenik meg.,, &( Teletext oldal kiválasztása A kívánt teletext oldalszám megadásához nyomja meg az oldalszámnak megfelelõ számgombokat. A megadott oldalszám a képernyõ bal felsõ sarkában olvasható. A teletext oldalszámláló elkezdi keresni az oldalt, és amint megtalálja, megjeleníti a képernyõn.,, &( A P/CH + gombbal a teletext képernyõt egy oldallal tovább léptetheti. A - P/CH gombbal a teletext képernyõt egy oldallal vissza léptetheti. 0DJ\DU Az index oldal kiválasztása Az index oldalszám (általában a 100.) kiválasztásához nyomja meg a gombot. Teletext kiválasztása TV programmal Nyomja meg a gombot. A szöveg most a képernyõn látható mûsor felett olvasható. Nyomja meg ismét a gombot a Teletext oldalhoz való visszatéréshez. Kétszeres magasságú szövegre váltás A gomb megnyomására a megjelenített oldal felsõ fele kétszeres magasságú szövegre vált. A gomb ismételt megnyomására a megjelenített oldal alsó fele vált kétszeres magasságú szövegre. A gomb harmadszori megnyomására a teljes oldal visszavált normál magasságra. Rejtett információk megjelenítése A gomb egyszeri megnyomására megjelennek a kvíz vagy más játék válaszai. A gomb újbóli megnyomására a megjelenített válaszok ismét eltûnnek. Az automatikus lapozás leállítása Elõfordulhat, hogy a kiválasztott teletext oldal több információt tartalmaz annál, ami egy oldalon elfér; a többi információ kis idõ elteltével válik láthatóvá. A gomb megnyomására az automatikus lapozás leáll. A többi oldal megtekintéséhez nyomja meg ismét a gombot. Subcode Page (Alkód oldal) kiválasztása Az alkód oldalak a hosszú teletext oldalak alrovatai, amelyek közül egyszerre csak egyet lehet megjeleníteni. Válassza ki a kívánt teletext oldalt. Nyomja meg a gombot MACARCA-3007W-1546 UK-30 INCH TFT-(AU)(YENI 44 SW)(10 PAGE) p , 13:15

21 Négy számgombbal válassza ki a kívánt alkód oldalt (pl.: 0001). Ha rövid idõ elteltével a kiválasztott alkód oldal nem jelenne meg, nyomja meg a gombot. A képernyõn megjelenik a TV program. A teletext oldalszám a beolvasáskor a képernyõ bal felsõ sarkában fog megjelenni. A kiválasztott teletext oldal megtekintéséhez nyomja meg a gombot. Kilépés a teletextbõl Nyomja meg a vagy 79 gombot. A képernyõ átvált TV módba. Az idõ kijelzése Teletextet tartalmazó TV-adás nézése közben nyomja meg a gombot. A teletextbõl átvett aktuális idõinformáció megjelenik a képernyõn. Nyomja meg ismét a gombot az idõ képernyõbõl való eltávolításához. Ha a nézett mûsor nem tartalmaz teletextet, nem jelenik meg információ. Fastext Az Ön TV készüléke támogatja a 10 oldalas teletext rendszert. Ha a memóriában eltárolt 10 oldal bármelyikét adja meg, a rendszer nem fogja keresni a kívánt oldalt, helyette automatikusan megjeleníti. Ha a kívánt oldal nincs a memóriában, a rendszer megkeresi a kért oldalszámot, és megtalálása után a memóriában tárolja a 10 oldalt a kívánt oldallal együtt. A P/CH + gombbal a teletext képernyõt egy oldallal tovább léptetheti. A -P/CH gombbal a teletext képernyõt egy oldallal vissza léptetheti. Fastext Az információs oldal tárgy-sora egy adott színben jelenhet meg. Az adott oldal gyors kiválasztásához nyomja meg a megfelelõ színû gombot: VÖRÖS, ZÖLD, SÁRGA vagy KÉK. TOP text A TOP text mûködési módot az adás automatikusan aktiválja. TOP text adás esetén a színkódos gombok az állapotjelzõ sorban fognak megjelenni. Ha nincs TOP text adás, az állapotjelzõ sor nem fog megjelenni. Az információ tárgysora színes mezõben is megjelenhet. Top módban a -P/CH vagy P/CH+ parancsokkal lapozhat a következõ vagy az elõzõ oldalra. Ha nincs TOP text adás, ezeknek a parancsoknak a használata esetén újrakezdõdhet az oldalszámozás. Például, ha a 199. oldalról eggyel tovább lépne, a 100. oldal fog bejönni. Periférikus készülékek csatlakoztatása A TV-készülékhez audio és video eszközök széles választéka csatlakoztatható. A következõ bekötési rajz azt ábrázolja, hogy a különbözõ (opcionális) eszközök a TV hátulján vagy az oldalán levõ csatlakozókba hova köthetõk. Az Euro-csatlakozón keresztül A TV-készülék kettõ Euro SCART csatlakozóval van ellátva. Ha SCART csatlakozóval rendelkezõ periférikus eszközt (pl.: videó, dekóder stb.) kíván csatlakoztatni, használja a SCART 1 vagy SCART 2 bemenetet. A SCART kábellel csatlakoztatott eszköz bekapcsolásakor a TV automatikusan AV üzemmódra vált. Ha a jel RGB szabványú, a kép megjelenítéséhez válassza ki a jelforrás menüben az RGB beállítást. Ha a külsõ eszközt a SCART 1 bemenetre kötötte, válassza a Scart 1 RGB lehetõséget. Ha a külsõ eszközt a SCART 2 bemenetre kötötte, válassza a Scart 2 RGB lehetõséget. Az antennabemeneten keresztül Ha a TV-készülékhez olyan videomagnót, dekódert vagy hasonló eszközt kíván csatlakoztatni, ami nem rendelkezik SCART MACARCA-3007W-1546 UK-30 INCH TFT-(AU)(YENI 45 SW)(10 PAGE) p , 13:15

22 csatlakozóval, azt kösse a TV-készülék ANT (antenna) bemenetére. Videomagnó antennacsatlakozóra történõ bekötése esetén célszerû azt a 0 programhelyre hangolni. Dekóder A kábel-tv szolgáltatás mûsorok széles választékát kínálja. Ezek legtöbbje ingyenesen nézhetõ, de néhány csak díj ellenében élvezhetõ. Ez azt jelenti, hogy a kívánt mûsor nézése érdekében a mûsort sugárzó szervezetnél elõ kell fizetni a szolgáltatásra. Ez a szervezet az elõfizetõnek egy dekódert biztosít, amely segítségével a zavaró jelek kiszûrhetõk a mûsorból, és az élvezhetõvé válik. A további információkért forduljon kereskedõjéhez. Lásd még a dekóder mellé járó füzetet is. Antennaaljzattal rendelkezõ dekóder csatlakoztatása a TV-hez Csatlakoztassa az antennakábelt. Antennaaljzattal nem rendelkezõ dekóder csatlakoztatása a TV-hez Csatlakoztassa a dekódert a TV-készülék SCART 1 bemenetére egy SCART kábellel. TV és videomagnó Csatlakoztassa az antennakábeleket. Jobb lesz a képminõség, ha a SCART aljzatokba is csatlakoztat SCART kábelt. NTSC lejátszás Ezt a lehetõséget kihasználva Ön: NTSC videólejátszót csatlakoztathat a TV hátulján található SCART aljzatba. NTSC videólejátszót csatlakoztathat a TV oldalán található RCA aljzatokba. Ezután nyomja meg a SOURCE gombot a megfelelõ jelforrás kiválasztásához. Másolás Forrás kiválasztása videomagnóval történõ felvételhez. Válassza ki a lehetõségek menüt. A / gombbal válassza ki a scart 2 out (SCART 2 kimenet) lehetõséget. 0DJ\DU A hangolóegységrõl (TV-adásból) történõ felvételhez válassza ki a Scart 1 lehetõséget. AV vagy SCART 2 jelforrásokból történõ felvételhez válassza ki a Scart 2 lehetõséget. A videomagnó tesztjelének megkeresése és elmentése Húzza ki az antennakábelt a videomagnó ANT aljzatából. Kapcsolja be a TV-készüléket, és kapcsolja be a videomagnó tesztjelét. (Olvassa el a videomagnó használati utasítását.) Lépjen be a settings (beállítások) menüben található tv tuner (tv hangolóegység) menübe. A tv tuner (tv hangoló egység) menün belül lépjen be a programming (programozás) menübe, és válassza ki a manual search (manuális keresés) lehetõséget. A videomagnó tesztjelének keresését ugyanúgy kell végezni, ahogy a TV-adások jeleit keresi, és menti el. Lásd a programming (programozás) menüt. Tárolja el a tesztjelet a 0 számú programhelyre. Ha eltárolta a tesztjelet, csatlakoztassa vissza az antennakábelt a videomagnó ANT aljzatába. Fényképezõgép és videokamera Csatlakoztatás az FAV bemenethez Digitális fényképezõgépét és videokameráját csatlakoztassa a TV jobb oldalán található FAV bemenetre. A készüléket kösse össze a TV készülékkel a VIDEO (sárga), AUDIO R (jobb hangcsatorna) (vörös) és az AUDIO L (bal hangcsatorna) (fehér) bemeneteken keresztül. Az azonos színû csatlakozókat párosítsa. Csatlakoztatás az S-VHS bemenetre Digitális fényképezõgépét és videokameráját csatlakoztassa a TV jobb oldalán található S-VHS bemenetre. A készülékek és a TV S-VHS csatlakozóinak, MACARCA-3007W-1546 UK-30 INCH TFT-(AU)(YENI 46 SW)(10 PAGE) p , 13:15

23 , DJ\DU Antenna csatlakoztatása. OWpULDQWHQQDFVDWODNR]WDWiVD 9+)DQWHQQD.HUHNRKPRVNRD[NiEHO : 9+)8+) $79KiWXOMD : 9+)8+)DQWHQQD /DSRVRKPRVNpWHU NiEHO 9+)8+) $79KiWXOMD.HUHNRKPRVNRD[NiEHO Periférikus készülékek csatlakoztatása )(-+$//*$7Ï $8',2 $8',2%(0(1(7 9,'(2%(0(1(7 % - 9,'(2 %(., $17,1 9,'(2.$0(5$ 0 +2/'9(9 6=È0È5$ '(.Ï'( MACARCA-3007W-1546 UK-30 INCH TFT-(AU)(YENI 47 SW)(10 PAGE) p , 13:15

24 valamint az FAV bemenetek hangcsatornáinak összekötését végezze S- VHS kábelekkel. Csatlakoztassa a dekódert a videomagnóhoz Néhány videomagnó a dekóder számára különleges csatlakozóval rendelkezik. Csatlakoztasson egy SCART kábelt a dekóder SCART aljzata és a videomagnó különleges SCART aljzata közé. Olvassa el a videomagnó kezelési kézikönyvét is. Videomagnó csatlakoztatásához olvassa el a TV és videomagnó címû részt. Ha még több eszközt kíván a TV-hez csatlakoztatni, keresse fel kereskedõjét. Fejhallgató csatlakoztatása Fejhallgató csatlakoztatásához használja a TV jobb oldalán található fejhallgató kimenetet. Tippek A képernyõ karbantartása A képernyõt enyhén nedves, puha törlõkenõvel tisztítsa. Ne használjon csiszoló hatású oldószert, mert az károsíthatja a TV képernyõ fedõrétegét. A kép minõsége gyenge A megfelelõ TV rendszert választotta ki? Elképzelhetõ, hogy a TV készülék vagy a szobaantenna túl közel van a hangszórókhoz, egy földeletlen audio eszközhöz vagy neoncsõhöz stb. A hegyek vagy magas épületek kettõs képet vagy szellemképet okozhatnak. A képminõségen néha javíthat az antenna irányának megváltoztatása. A kép vagy a teletext felismerhetetlen? Ellenõrizze, hogy a megfelelõ frekvenciát állította-e be. A képminõség romolhat, ha egyidejûleg két periférikus eszközt csatlakoztat a TV-hez. Ebben az esetben válassza le az egyik eszközt. 0DJ\DU Nincs kép Megfelelõen csatlakoztatta az antennakábelt? A dugók szilárdan illeszkednek az antenna csatlakozóba? Megfelelõ dugók vannak az antennakábelen? Ha kétségei támadnak, vegye fel a kapcsolatot kereskedõjével. Hanincs kép, a TV nem vesz adást. A megfelelõ gombot nyomta meg a távirányítón? Próbálja meg újra. Hang Nincs hang. Nem némította véletlenül a hangot a gombbal? Nincsenek külsõ hangszórók a készülékhez csatlakoztatva? A hang csak az egyik hangszóróból hallható. Nem lett elállítva a balansz az egyik szélsõ állásba? Lásd az audio (hang) menüt. Távirányító A TV nem reagál a távirányítóra. Nyomja meg még egyszer a távirányító 79 gombját. Lemerülhettek az elemek. Ebben az esetben még használhatja a TV felsõ részén levõ gombokat. Nem megfelelõ menüt is választhatott. Nyomja meg a 79 gombot a TV módba való visszakapcsoláshoz, vagy az M gombot az elõzõ menübe való visszatéréshez. Nem segített semmi: Kapcsolja a TV-t ki, majd újra be. Ha ez sem segít, hívjon szerelõt. Soha ne kísérelje meg saját kezûleg megjavítani a készüléket! MACARCA-3007W-1546 UK-30 INCH TFT-(AU)(YENI 48 SW)(10 PAGE) p , 13:15

25 Mûszaki adatok TV ADÁSOK PAL SECAM B/G D/K K I/I L/L FOGHATÓ CSATORNÁK VHF (I/III SÁV) UHF (U SÁV) HIPERSÁV KÁBEL TV (S1-S20/ S21-S41) PROGRAMHELYEK SZÁMA 100 CSATORNAKIJELZÕ Képernyõn megjelenõ menürendszer RF ANTENNABEMENET 75 ohm (aszimmetrikus) ÜZEMI FESZÜLTSÉG V AC, 50 Hz. AUDIO German+Nicam Stereo HANGFREKVENCIÁS KIMENÕTELJESÍTMÉNY (W RMS. ) (%10 THD) 2 x 8 ENERGIAFOGYASZTÁS (W) (max.) 148 W < 3 W (Készenlét) KÉPERNYÕ 16:9 display, 29,53 Képernyõméret MÉRETEK (mm) 0e5(7(.PP ' / + 6~O\NJ 7DOSSDOÃHJ\ WW 7DOS ÃQ pon O MACARCA-3007W-1546 UK-30 INCH TFT-(AU)(YENI 49 SW)(10 PAGE) p , 13:15
