1 TV Tájékoztató az elektromos és elektronikus berendezések hulladékainak ártalmatlanításáról (háztartások) Ha ez a szimbólum szerepel a termékeken és/vagy a mellékelt dokumentumokon, az elhasznált elektromos és elektronikus termékeket nem szabad keverni az általános háztartási szeméttel. A megfelelő kezelés, visszanyerés és újrahasznosítás érdekében kérjük, szállítsák az ilyen termékeket a kijelölt gyűjtőhelyekre, ahol térítésmentesen átveszik azokat. Más lehetőségként bizonyos országokban a termékeket a helyi kiskereskedője is visszaveheti, amennyiben hasonló, új terméket vásárol. A termék megfelelő ártalmatlanításával segít megőrizni az értékes erőforrásokat és megelőzheti a környezetre és az egészségre esetleg ártalmas hatásokat, amelyeket a hulladékok helytelen kezelése egyébként okozhat. Kérjük, lépjen kapcsolatba a helyi hatósággal további információért a legközelebbi kijelölt begyűjtő hely fellelhetőségét illetően. A nemzeti törvények értelmében az ilyen hulladék helytelen ártalmatlanítása esetén büntetést szabhatnak ki.amennyiben a használt termék elemet vagy akkumulátort tartalmaz, kérjük, a helyi környezetvédelmi előírások betartásával, külön ártalmatlanítsa ezeket. Üzleti felhasználók az Európai Unióban Amennyiben elektromos vagy elektronikus berendezést kíván ártalmatlanítani, kérjük, lépjen kapcsolatba kereskedőjével vagy szállítójával további információkért. Tájékoztatás az ártalmatlanítással kapcsolatban az Európai Unión kívüli országok esetében Ez a szimbólum csak az Európai Unióban érvényes. Amennyiben ezt a terméket kívánja ártalmatlanítani, kérjük, lépjen kapcsolatba a helyi hatósággal, illetve kereskedőjével, és érdeklődjön az ártalmatlanítás megfelelő módjáról. Kezelési útmutató Plazma Televízió Modell sorszám TH-PVP TH-PVP TH-PVP TEXT F.P. INDEX HOLD REC DVD Vásárlói feljegyzések Ezen termék modellszáma és a sorozatszáma annak hátlapján található. Jegyezze fel ezt a sorozatszámot az alább biztosított helyre, és őrizze meg ezt a kézikönyvet és a vásárlói számláját, mint a vásárlásának maradandó tanúsítványát, hogy lopás vagy elvesztés esetén, és a garanciális szolgáltatások rendelkezése értelmében segítsen az azonosításban. Modellszám Sorozatszám Matsushita Electric Industrial Co., Ltd. Web Site : Matsushita Electric Industrial Co., Ltd. All Rights Reserved. Magyar Kérjük, olvassa el ezt az útmutatót, mielőtt készülékét használatba venné, és őrizze meg a jövőbeni tájékozódáshoz. Az itt bemutatott képek csak illusztrációs célokat szolgálnak. A Cseh köztársaságban nyomtatva

2 Változtassa nappali szobáját mozivá! Tapasztalja meg a multimédia hihetetlen izgalmát! Tartalom Élvezze a gazdag multimédiát! Kamkorder Set Top Box Mindenképpen olvassa el! Biztonsági óvintézkedések (Vigyázat! / Figyelem!) ek Karbantartás Gyors Használatbavételi Segédlet Tartozékok / egészítők Az állvány rögzítése Vezérlők azonosítása Alap csatlakoztatás hangolás Gyors Használatbavételi Segédlet Erősítő, hangszóró rendszerrel Videomagnó DVD felvevő DVD-lejátszó Élvezze tévéjét! Alapfunkciók Tévénézés Videók és DVD-k nézése Teletext megtekintése Egyedi beállítások További funkciók A menüfunkciók használata (kép, hangminőség stb.) Csatornák szerkesztése és beállítása Korhatár ellenőrzése Beállítások visszaállítása Bemenetek Q-Link funkciók HDMI funkciók (HDMI terminál / ) Külső felszerelés GYFK stb. Műszaki információ GYFK Licenc Műszaki adatok További beállítások GYFK stb.

3 Biztonsági óvintézkedések ek Ha bármi rendellenességet tapasztal, azonnal húzza ki a tápkábel csatlakozóját! Vigyázat! A hálózati csatlakozódugó és kábel kezelése A hálózati csatlakozódugót helyezze be teljesen a dugaszolóaljzatba. (Ha a csatlakozódugó laza, akkor felforrósodhat, és tüzet okozhat.) Gondoskodjon könnyű ről a töltési kábel dugójához. Győződjön meg arról, hogy a földelő érintkezője biztonságosan csatlakoztatva van, az áramütés elkerülése érdekében. Az I. osztály besorolással rendelkező terméket földelt fali aljzathoz kell csatlakoztatni. Ne érintse meg a csatlakozódugót nedves kézzel. (Ez áramütést okozhat.) zárólag a TV-készülékhez mellékelt hálózati kábelt használja (ez tüzet vagy áramütést okozhat). Ne sértse fel a hálózati tápkábelt. (A sérült kábel tüzet vagy áramütést okozhat.) Ne mozdítsa el a tévét, ha a tápkábel a csatlakozóaljzatba van csatlakoztatva. Ne helyezzen a kábelre nehéz tárgyat, és ne helyezze magas hőmérsékletű tárgy mellé. Ne csavarja meg, ne hajlítsa meg túlságosan és ne feszítse ki a kábelt. Ne húzza a kábelt. A kábel kihúzásakor a csatlakozódugót fogja meg. Ne használjon sérült csatlakozódugót vagy csatlakozóaljzatot. AC - V / Hz Figyelem! A tévékészülék tisztítása esetén húzza ki a csatlakozókábel dugóját. (A feszültség alatt levő egység tisztítása áramütést okozhat.) Ha a tévékészüléket hosszú időn keresztül nem használják, akkor húzza ki a tápkábel dugóját. A televízió kikapcsoltan is fogyaszt némi áramot, ha a tápkábel dugója áram alatt levő csatlakozóaljzatba van dugva. Csak állított helyzetben szállítsa Ha a TV szállítása közben a kijelző panel felfelé vagy lefelé áll, az károsíthatja a készülék belső áramköreit. Hagyjon elegendő helyet a készülék körül a kisugárzott hőnek. Minimális távolság (cm) Ne takarja le a hátulsó szellőzőnyílásokat Ha a függönyök stb. eltorlaszolják a szellőzést, akkor ez túlmelegedést, tüzet vagy áramütést okozhat. Ne merevítsen ki állóképeket hosszabb ideig A kép ilyenkor a plazmaképernyőn marad ( képkimerevítés ). Ez nem utal rendellenes működésre, ezért nem vonatkozik rá garancia. Tipikus állóképek Csatornaszám és egyéb logók : üzemmódban megjelenített képek Videojátékok A képkimerevítés elkerülése érdekében a fényerő automatikusan csökken néhány perc elteltével, ha nem érkezik jel, vagy nem indul semmilyen művelet (. oldal). készenléti állapot funkció Ha a készülék TV üzemmódban percig nem fogad jelet és semmilyen művelet nem történik, a TV automatikusan készenléti üzemmódba fog váltani. Tartsa távol a készüléket a következő felszerelésektől Elektronikai készülékek Különösképpen a videoberendezéseket tartsa távol a készüléktől (az elektromágneses interferencia torzíthatja a képet / hangot). Infravörös érzékelővel ellátott készülékek Ez a televízió szintén bocsát ki infravörös sugárzást (ez a másik felszerelés működésére lehet hatással). Ne távolítsa el a burkolatokat SOHA ne módosítsa saját kezűleg a készüléket (A magas feszültségű összetevők komoly áramütést okozhatnak.) A készüléket a helyi Panasonic forgalmazónál kell ellenőriztetni, beállíttatni vagy javíttatni. Tartsa távol a folyadékokat a tévétől A tűzveszéllyel vagy áramütés kockázatával járó rongálódás elkerülése érdekében ne tegye ki a készüléket csöpögő vagy fröcskölő víz hatásának. Ne helyezzen vízzel vagy folyadékkal töltött edényt (mint pl. váza, pohár, kozmetikumok stb.) a készülék tetejére (illetve a fölötte lévő polcra stb.). A készüléket ne tegye ki közvetlen napsugárzásnak vagy más sugárzó hő hatásának A készüléket ne tegye ki közvetlen napsugárzásnak vagy más sugárzó hő hatásának. Soha ne helyezzen gyertyát vagy nyílt lángot a TV-készülék tetejére vagy közelébe, mert az tüzet okozhat. Ne helyezzen idegen tárgyakat a készülék belsejébe Ne hagyja, hogy fém vagy gyúlékony anyag essen a készülékbe a szellőzőnyílásokon keresztül (ez tüzet vagy áramütést okozhat). Ne helyezze a tévét lejtős vagy instabil felületre A készülék leeshet vagy fölborulhat. Csak erre a célra szánt állványt / felszereléseket használjon Nem engedélyezett állvány vagy egyéb szerelvények használata esetén a készülék egyensúlya bizonytalanná válhat, ez a sérülés kockázatával jár. Kérje meg a helyi Panasonic forgalmazót a beállítások elvégzésére. Használja a kiegészítőkként forgalmazott állványokat (. oldal). Karbantartás Először is húzza ki a tápkábel dugóját a csatlakozóaljzatból. jelző panel Karbantartás: Óvatosan törölje tisztára a felületet egy puha törlőruhával. Nagyobb szennyeződések: A felületet tiszta vízzel vagy semleges mosószer és víz -szoros hígítású oldatával benedvesített puha kendővel törölje tisztára. Ezután, egy puha, száraz ruhával egyenletesen törölje tisztára a felületet, míg az megszárad. Figyelem! A kijelző-panel felületét különleges bevonattal látták el, és könnyen megsérülhet. Ne ütögesse vagy karcolja meg a felületét a körmével vagy más kemény tárggyal. Gondoskodjon róla, hogy a felületet ne érje rovarriasztó, oldószer, hígítószer vagy más illékony anyag (ez károsíthatja a felület minőségét). Burkolat Karbantartás: Törölje tisztára a felületet egy puha, száraz ruhával. Nagyobb szennyeződések: A ruhát tiszta vízzel vagy kis mennyiségű semleges mosogatószert tartalmazó vízzel nedvesítse meg. Ezután csavarja ki a ruhát, és törölje vele tisztára a felületet. Végül törölje le a felületet egy száraz ruhával. Figyelem! Vigyázzon, hogy a televízió felületeit ne érje mosószer. (A tévé belsejébe kerülő folyadék a termék meghibásodásához vezethet) Gondoskodjon róla, hogy a felületet ne érje rovarriasztó, oldószer, hígítószer vagy más illékony anyag (ez károsíthatja a felület minőségét, a festék lehámlása miatt). Vigyázzon rá, hogy a burkolat ne érintkezzen hosszú időn keresztül gumival vagy PVC-vel. Tápkábel csatlakozódugója Rendszeresen törölje le a tápkábel csatlakozódugóját száraz ruhával. (A nedvesség és a por tüzet vagy áramütést okozhat.)

4 TV Tartozékok / egészítők Az állvány rögzítése Szabványos tartozékok Távvezérlő EUR A távvezérlő elemeinek behelyezése Kezelési A Pán-Európai útmutató garancia Opcionális kiegészítők Fali konzol (függőleges) TY-WKPVW Horog Figyeljen a helyes polaritásra (+ és -) Figyelem! A nem megfelelő behelyezés az elem folyásához és korrózióhoz vezethet, amely a távvezérlő károsodását okozhatja. Ne keverje a régi és új elemeket. Ne használjon vegyesen különböző típusú elemeket (pl. alkáli- és mangán-elemeket). Ne használjon újratölthető (Ni-Cd) akkumulátorokat. Ne dobja tűzbe és ne nyissa fel az elemeket. Ellenőrizze, hogy megvannak-e az ábrázolt tartozékok és kellékek. Elemek a Kábelrögzítő Hálózati tápkábel távvezérlőhöz () kapocs () R (UM) Húzza ki Zárja be (állítható szögű) TY-WKPRW TY-WKPRW Talapzat (ST-H-WK / ST-H-WK) TBLX (TH-PVP, TH-PVP) TBLX (TH-PVP) A telepítéshez. és. oldal Figyelem! A készülék biztonsága és megfelelő teljesítménye érdekében a fali tartókonzolok rögzítését mindenképpen bízza a forgalmazóra vagy szerződött képviselőjére. Gondosan tanulmányozza a hangszórók vagy a talpazat kísérődokumentációját, és tegyen meg minden szükséges lépést a TV-készülék esetleges felborulásának elkerülésére. A TV-készülék üzembe helyezésekor legyen különösen körültekintő, hiszen fi zikai hatások vagy egyéb erőkifejtés hatására a termék megrongálódhat. A kábelrögzítő kapcsok használata A TV-készülék hátulsó része. Rögzítse a szorítóbilincset furat Helyezze a szorítóbilincset a furatba. Fogja össze a kábeleket kapcsok A bilincsvégeket fűzze össze a kapcsokkal Ne kösse az RF kábelt egy kötegbe a tápkábellel (ez képtorzulást okozhat). A kábeleket szükség szerint rögzítse kábelrögzítő kapcsokkal. Opcionális kiegészítők használata esetén kövesse az adott kiegészítő összeszerelési kézikönyvének utasításait a kábelek rögzítéséhez. Eltávolítás a TV-készülékről: lazítás gomb rögzítőcsapok Nyomja be a rögzítőcsapokat mindkét oldalon Tartsa benyomva a gombot Vigyázat! Ne szerelje szét, vagy módosítsa az állványt. Ilyen esetben előfordulhat ugyanis, hogy a készülék eldől, megsérül, és akár személyi sérülést is bekövetkezhet. Figyelem! Ne használjon más TV-készüléket vagy kijelzőt. Ilyen esetben előfordulhat ugyanis, hogy a készülék eldől, megsérül, és akár személyi sérülést is bekövetkezhet. Ne használja az állványt, ha eldeformálódott vagy megsérült. Ha a készüléket megrongálódott állapotában használja, személyi sérülés következhet be. A készülék problémája esetén azonnal lépjen kapcsolatba a Panasonic márkaszervizzel. A szerelés során ügyeljen arra, hogy minden csavart stabilan meghúzzon. Ha az összeállítás során nem fordít elegendő fi gyelmet a csavarok meghúzására, az állvány nem lesz elég stabil a TV megtartásához, és a készülék leeshet és károsodhat, illetve személyi sérülést is okozhat. A TV biztosításához használja a tartozékként kapott, dőlést megakadályozó kereteket. Ha a TV-t felborítják, vagy gyerekek rámásznak az állványra, miközben a készüléket már beállították, a TV leeshet, és személyi sérülést okozhat. A TV telepítéséhez és mozgatásához kettő vagy több ember együttes munkája szükséges. Amennyiben ez nem így történik, a TV a földre eshet, és személyi sérülést okozhat. Összeszerelő csavar () M Az állvány összeszerelése A rudak beszerelése TH-PVP, TH-PVP számára (Kívül) B D C A megfelelő rögzítés érdekében helyezze a rudakat az alap alsó részén látható bal- és jobboldali lyukakba a képen látható módon. A TV rögzítése Nyilak Címke Összeszerelő csavar () TH-PVP számára (Belül) D C M A rudak rögzítése Elöl D A Az A jelű összeszerelő csavarok segítségével rögzítse a rudakat stabilan a talapzat aljához. Tönkreteheti a csavarok menetét, ha a nem megfelelő irányban próbálja meghúzni azokat. Kép alulnézetből Az állvány telepítéséhez szükséges lyuk Rúd () Talapzat A munkát vízszintes és stabil felületen végezze. A biztonságos rögzítéshez használja a rögzítőcsavarokat. Gyors Használatbavételi Segédlet Az állvány rögzítése Tartozékok / egészítők

5 Az állvány rögzítése Vezérlők azonosítása A TV-t az állványhoz és a falhoz is egyaránt rögzíteni kell. Pánt () Csavar () Facsavar () Csíptető () Tápellátás jelzőfén készenlétben: piros be: zöld Névleges átmérő mm x Rögzítés talapzathoz. Rögzítse egymáshoz az állványt és a készülék alját egy pánt segítségével. Rögzítés falhoz. Rögzítse a falhoz az eszközt egy erős drót vagy lánc segítségével. Távolítsa el a csavarokat a TV hátulján mindkét felső sarokban és a csavarok segítségével rögzítse a kampókat a TV készülékhez. Eltávolítás Rögzítés Készenléti üzemmód Be- / kapcsoló (A TV-t be- vagy készenléti üzemmódba kapcsolja) Képméretarány-változtatás (. oldal) gomb (a kiválasztott beállítás elfogadására szolgál) Programhely kiválasztása után nyomja meg ezt a gombot a program gyors megváltoztatásához. Főmenü Nyomja meg ezt a gombot a, Képmenü, Hangmenü és Beállítás eléréséhez (. oldal) Térhangzás (. oldal) A menü elérése (. oldal) Programinformáció (. oldal) Sorban választja ki a programokat Távvezérlő jelvevője Program / csatorna kiválasztó gombjai (-) és a Teletext oldal gombjai (. és. oldal). Készenléti üzemmódban bekapcsolja a TV-t. Hálózati Be / kapcsoló Váltja a bemeneti üzemmódot Egyesével növeli vagy csökkenti a programhelyet. Amikor egy funkciót már megjelenített, nyomja meg, hogy növelje vagy csökkentse a kiválasztott funkciót. Amikor Készenléti üzemmódban van, akkor Bekapcsolja a TV-t. Funkció kiválasztása Hangerő, Kontraszt, Fényerő, Színtelítettség, Képélesség, Színárnyalat (NTSC üzemmódban), Mélyhangszín, Magashangszín, Balansz / ATP (. oldal) Megváltoztatja a bemeneti üzemmódot TV - A TV mód szabályzása (. oldal) AV - megváltoztatja az AV bemeneti üzemmódot (. oldal) KILÉPÉS (Visszatér a TV-képernyőhöz) Kurzor gombok (kiválasztásra és beállításra szolgálnak) Visszatérés az előző menüponthoz Színes gombok (kiválasztásra, vezérlésre és különböző funkciók műveleteire szolgálnak) Közvetlen TV-felvétel A műsor azonnali felvételére / DVD felvevővel, Q-Link csatlakozással (. oldal) Lehetőségek kiválasztása A kép és hang megfelelő beállításainak kiválasztására szolgál (. oldal) Hangnémítás Be / Hangerő Gyors Használatbavételi Segédlet Vezérlők azonosítása Az állvány rögzítése Teletext (. oldal) A kedvenc teletext csatorna megtekintése (. oldal) Videomagnó- / DVD-műveletek (. oldal) TEXT F.P. INDEX HOLD REC DVD Állókép (. oldal) Teletext-megállító gomb (. oldal) Teletext Index (. oldal) TV

6 Alap csatlakoztatás A kézikönyvben látható külső felszerelések és kábelek nem tartoznak ehhez a TV-készülékhez. Kérjük bizonyosodjon meg arról, hogy az egység le van választva a hálózatról, mielőtt bármilyen vezetéket is csatlakoztatna vagy leválasztana. Amikor a készüléket leválasztja a hálózati tápellátásról, először mindig a fali aljzatból húzza ki a hálózati csatlakozót.. példa Antenna csatlakoztatása csak TV A TV-készülék hátulsó része Antenna. példa DVD felvevő / videómagnó csatlakoztatása TV, DVD felvevő vagy videómagnó A TV-készülék hátulsó része Antenna. példa DVD felvevő / videómagnó és Set top box csatlakoztatása TV, DVD felvevő / videómagnó és Set top box A TV-készülék hátulsó része PC R L AUDIO OUT AC - V / Hz Hálózati tápkábel (tartozék) V I D E O A U D I O Y PB PR L R C O M P O N E N T RF kábel AC - V / Hz Hálózati tápkábel (tartozék) Kábelrögzítő kapocs odáshoz Hálózati tápkábel (tartozék) AC - V / Hz RF kábel Antenna Gyors Használatbavételi Segédlet Alap csatlakoztatás SCART kábel (teljes huzalozású) RF kábel RF OUT RF kábel RF IN DVD felvevő vagy videomagnó RF IN RF OUT RF kábel SCART kábel (teljes huzalozású) DVD felvevő vagy videomagnó SCART kábel (teljes huzalozású) RF kábel Q-Linket támogató DVD felvevőt / videómagnót az AV / -höz csatlakoztasson (. oldal). SCART kábel (teljes huzalozású) RF OUT RF IN RF IN Set Top Box RF kábel

7 hangolás A TV-csatornákat automatikusan keresi és tárolja. Ezek a lépések nem szükségesek, ha a beállítást a helyi forgalmazó végezte el. TEXT F.P. INDEX HOLD REC DVD TV Menüsprache Deutsch Español Nederlands English Suomi Türkçe Português Indítsa Képbeállítás Csatlakoztassa a TV-készüléket a csatlakozóaljzatba és kapcsolja be (A kép megjelenéséig várjon néhány másodpercet) Válasszon nyelvet Ország Németország Ausztria Franciaország Olaszország Spanyolország Portugália Hollandia Setup - DVB and beáll. Analogue lépés Dánia Svédország Norvégia Finnország Belgium Svájc Görögország Lengyelország Csehország Magyarország Írország Kelet-Európa DVB Scan Analogue Keresés Scan Csatorna Channel Service Adás neve Name Type Quality CH CBBC Channel DVB CH BBC Radio Wales DVB BBC Radio Cymru DVB E DVB Cartoon Nmk DVB CH Analogue - CH BBC Analogue - This Ez kb. will take percig about tart mins. Visszalépni Français Italiano Еλληνικά čeština Slovenčina Srpski Norsk Dansk Svenska Magyar Български Slovenščina LETÖLTÉS FOLYAMATBAN KÉRJÜK VÁRJON Program : Nem távvezérelhetõ Hrvatski Românǎ Polski Válassza ki az országát Ezután már használhatja a távvezérlőt a készülék bekapcsolásához vagy készenléti üzemmódba állításához. (Főkapcsoló LED: Be) tárol el az hangolást Az hangolás keresni kezdi a TV-csatornákat, és tárolja azokat. A programok sorrendje a fogadott jelektől, a műsorszórás rendszerétől és a vételi feltételektől függ. Ha egy Q-Link, vagy más, hasonló technológiájú, kompatibilis felvevő berendezést csatlakoztatott (. oldal), a csatornainformáció automatikusan letöltődik az készülékre. kiválasztása Egyedi beállítások Dinamikus Normál Mozi A beállítás a Kép menüben is beállítás módosítható (. oldal) Az hangolás most már készen van, és a TV-készülék készen áll a használatra. A csatornák szerkesztéséhez Csatornák szerkesztése és beállítása (. oldal) A Képernyőn megjelenő szövegek használata Sok funkciót el lehet érni a Képernyőn megjelenő szövegek menüpont használatával. A távvezérlő használata Hangmenü Hang üzemmód Mélyhangszín Magashangszín Balansz Fejhall. hang. Hangerő MPX Alapbeállítás vissza A főmenü megnyitása Kurzor mozgatása / menü kiválasztása Kurzor mozgatása / szintek beállítása / lehetőség kiválasztása Menübe történő belépés / a kiválasztott vagy megváltoztatott beállítások tárolása Visszatérés az előző menüponthoz lépés a menüből és visszatérés a képenyőhöz ON SCREEN HELP útmutató (példa: Hangmenü) Választás lépés Változás Visszalépni Zene Sztereó Igen A képernyőn megjelenő útmutató ebben segítséget nyújt. Ha a hangolás nem járt eredménnyel beáll. (. oldal). Ha a letöltés nem járt eredménnyel Letöltés (. oldal). Ha készenléti üzemmódban kapcsolta ki legutóbb a készüléket, a Be-/kapcsoló gombbal történő bekapcsoláskor is a készenléti üzemmód fog megjelenni. Gyors Használatbavételi Segédlet hangolás

8 Tévénézés Kapcsolja be (Kb. másodpercig tartsa lenyomva) A Be- / kapcsoló gomb Be állásban kell, hogy legyen. Egyéb hasznos funkciók (Működtetés szerint) Hold Kép befagyasztása / feloldása HOLD BBS CH SC PAL Corontation Street Információs sáv Az aktuális program állapotának azonnali ellenőrzése vagy megváltoztatása OPTION Hangerő Csatorna kiválasztása Két- vagy háromjegyű csatornaszám kiválasztása, pl. fel le vagy (a leggyorsabb módon) A program aktuális állapotának megjelenítése A változtatáshoz Teletext Nyelv választja a teletext nyelvét MPX Hangmenü (. oldal) módosítás Hangerő Beállítja a csatornák vagy a bemeneti üzemmód egyedi hangerejét A beállításokat a Menülistában is meg lehet változtatni (. és. oldal). TEXT F.P. INDEX HOLD REC DVD TV Az információs sáv megjelenítése Programinformáció megjelenítése Csatorna Hangnémítás Hangrendszer Információ egy másik csatornáról Az elrejtéshez BBS CH SC PAL Corontation Street Bad Signal Encrypted AD STTL TXT Sztereó Stereo Színrendszer Elérhető funkciók Teletext kapcsolás időzítő Program Sztereó hang Az információs sáv kijelzési időtartam beállításához Inf. sáv kijel. idő. (. oldal) Csatornaváltáskor is megjelenik. A csatornabeállítás alapja a teletextjel. Egyedi beállítások Tévénézés Képméretarány módosítása Képméretarány módosítása (. oldal) Élvezze a képeket optimális méretükben és a megfelelő nézetben. Nézet kiválasztása lista Üzemmód megváltoztatásához A Nézet kiválasztása lista Válassza ki az üzemmódot, amíg a listát megjeleníti a Tárol megjelenítése rendszer Az üzemmód csupán a NÉZET gomb segítségével történő megváltoztatásához (Nyomja meg ismételten, amíg a kívánt üzemmód meg nem jelenik) Nézet kiválasztása : : Valós : : teljes Zoom Zoom Zoom Választás Záltozás lépés Visszalépni

9 Videók és DVD-k nézése Csatlakoztassa a külső berendezést (videómagnó, DVD eszköz, stb.) és nézze a bemeneti adást. A felszerelés csatlakoztatásához (. és. oldal) A távvezérlő alkalmas a kiválasztott Panasonic külső berendezés bizonyos funkcióinak működtetésére. Kapcsolja be a TV-készüléket A. vagy. példán látható (. és. oldal), SCART kábellel történő csatlakoztatás esetén an fogadja a bemeneti jelet, amint a lejátszás elindul A ( tűs) SCART terminál automatikusan felismeri a bemeneti jelet. Ez a funkció a HDMI csatlakozás számára is elérhető lesz (. oldal). Végezze el a és lépéseket A berendezés beállításától függ Ha a rendszer nem kapcsol át automatikusan a bemeneti üzemmódra Az bemenet kiválasztása menü megjelenítése A TV-készülékhez csatlakoztatott Panasonic berendezések közvetlenül működtethetők a TV-készülék távvezérlőjéről. DVD / DVD kapcsoló A Panasonic vagy DVD vezérléséhez állítsa a kapcsolót állásba DVD beállítással Panasonic DVD-készüléket vagy Player házimozit működtethet Készenlét Állítsa a Készenlétre / Bekapcsolásra Lejátszás Videókazetta / DVD lejátszása Állj Műveletek leállítása Válassza ki az eszközhöz kapcsolódó bemeneti üzemmódot Bemenet választás AV AV/AVS COMPONENT HDMI nézze TV A bemeneti eszközt a távvezérlő AV gombjával vagy a TV-készülék előlapján is kiválaszthatja. Többször nyomja meg a gombot egymás után a kívánt bemeneti forrás kiválasztásáig. Bármelyik bemeneti üzemmódot megcímkézheti vagy kihagyhatja Bemenetek (. oldal) Gyors visszacsévélés / Ugrás / Keresés : Gyors visszacsévélés, kép visszafelé (lejátszáskor) DVD: Ugrás az előző műsorszámra vagy címre Nyomja meg és tartsa lenyomva a visszafelé kereséshez Gyors előrecsévélés / Ugrás / Keresés : Gyors előrecsévélés, Gyorsított kép (lejátszáskor) DVD: Ugrás a következő műsorszámra vagy címre Nyomja meg és tartsa lenyomva az előre kereséshez Szünet Szünet / Újraindítás DVD: Nyomja meg és tartsa lenyomva a lassú sebességű lejátszáshoz Egyedi beállítások TEXT F.P. INDEX HOLD REC DVD TV Visszatérés a TV-hez Megtekintés A kiválasztott csatlakozót mutatja Ha a külső felszerelés képméretarány-beállítással rendelkezik, akkor állítsa : állásra. További részletekért tekintse át a készülék kézikönyvét, vagy kérdezze meg a helyi forgalmazót. REC Program Le / Fel Válassza ki a programot Felvétel Felvétel indítása A távvezérlő beállítása Panasonic videómagnó, DVD, stb. működtetéséhez. A / DVD kapcsolót állítsa a megfelelő állásba!position Nyomja meg és tartsa lenyomva az alábbi műveletekhez Adja meg a megfelelő kódot a kiválasztott eszközhöz az alábbi táblázat alapján állás berendezés kód (alapértelmezett) DVD DVD állás A kód megváltoztatása után hagyja jóvá a megfelelő műveletet. Az elemek cseréjekor a kód visszaáll az alapértelmezett értékre. A DVD jelölés DVD lejátszót, DVD felvevőt és házimozi felvevőt jelenthet. Előfordulhat, hogy bizonyos modellek esetében bizonyos műveletek nem lehetségesek. DVD berendezés kód DVD (alapértelmezett) Player házimozi Nyomja meg a gombot Videók és DVD-k nézése

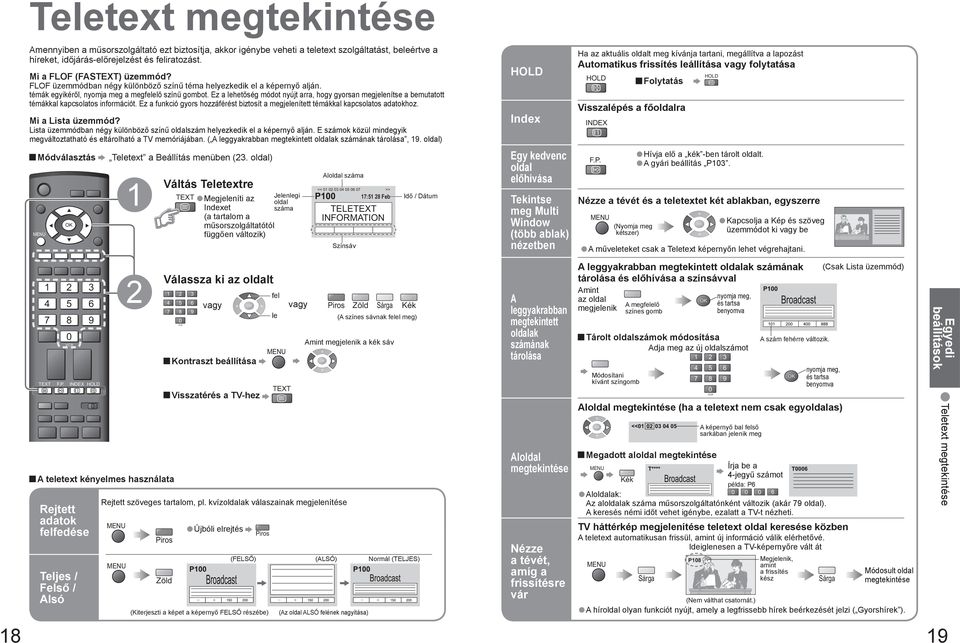

10 Teletext megtekintése Amennyiben a műsorszolgáltató ezt biztosítja, akkor igénybe veheti a teletext szolgáltatást, beleértve a híreket, időjárás-előrejelzést és feliratozást. Ha az aktuális oldalt meg kívánja tartani, megállítva a lapozást HOLD Mi a FLOF (FASTEXT) üzemmód? FLOF üzemmódban négy különböző színű téma helyezkedik el a képernyő alján. témák egyikéről, nyomja meg a megfelelő színű gombot. Ez a lehetőség módot nyújt arra, hogy gyorsan megjelenítse a bemutatott témákkal kapcsolatos információt. Ez a funkció gyors t biztosít a megjelenített témákkal kapcsolatos adatokhoz. Index Mi a Lista üzemmód? Lista üzemmódban négy különböző színű oldalszám helyezkedik el a képernyő alján. E számok közül mindegyik megváltoztatható és eltárolható a TV memóriájában. ( A leggyakrabban megtekintett oldalak számának tárolása,. oldal) Módválasztás TEXT Aloldal száma Váltás Teletextre << Jelenlegi Megjeleníti az oldal Indexet száma (a tartalom a műsorszolgáltatótól függően változik) Idő / Dátum TELETEXT INFORMATION vagy vagy Piros Zöld le Sárga Kék (A színes sávnak felel meg) Amint megjelenik a kék sáv Kontraszt beállítása TEXT F.P. Amint az oldal megjelenik Visszatérés a TV-hez DVD nyomja meg, és tartsa benyomva A megfelelő színes gomb Tárolt oldalszámok módosítása A szám fehérre változik. Adja meg az új oldalszámot Módosítani kívánt színgomb INDEX HOLD A leggyakrabban megtekintett oldalak számának tárolása (Csak Lista üzemmód) TEXT nyomja meg, és tartsa benyomva REC Hívja elő a kék -ben tárolt oldalt. A gyári beállítás P. A leggyakrabban megtekintett oldalak számának tárolása és előhívása a színsávval fel F.P. Válassza ki az oldalt INDEX Egyedi beállítások Visszalépés a főoldalra Tekintse Nézze a tévét és a teletextet két ablakban, egyszerre meg Multi Kapcsolja a Kép és szöveg Window (Nyomja meg üzemmódot ki vagy be kétszer) (több ablak) nézetben A műveleteket csak a Teletext képernyőn lehet végrehajtani. HOLD Folytatás >> : Feb Színsáv HOLD Egy kedvenc oldal előhívása Teletext a Beállítás menüben (. oldal) frissítés leállítása vagy folytatása Teletext megtekintése Aloldal megtekintése (ha a teletext nem csak egyoldalas) A képernyő bal felső sarkában jelenik meg A teletext kényelmes használata Rejtett adatok felfedése Piros Újbóli elrejtés Teljes / Felső / Alsó (ALSÓ) Zöld (terjeszti a képet a képernyő FELSŐ részébe) Kék példa: P Aloldalak: Az aloldalak száma műsorszolgáltatónként változik (akár oldal). A keresés némi időt vehet igénybe, ezalatt a TV-t nézheti. TV háttérkép megjelenítése teletext oldal keresése közben Piros (FELSŐ) Írja be a -jegyű számot Rejtett szöveges tartalom, pl. kvízoldalak válaszainak megjelenítése Megadott aloldal megtekintése Aloldal megtekintése (Az oldal ALSÓ felének nagyítása) Normál (TELJES) Nézze a tévét, amíg a frissítésre vár A teletext automatikusan frissül, amint új információ válik elérhetővé. Ideiglenesen a TV-képernyőre vált át P Sárga Megjelenik, amint a frissítés kész Sárga Módosult oldal megtekintése (Nem válthat csatornát.) A híroldal olyan funkciót nyújt, amely a legfrissebb hírek beérkezését jelzi ( Gyorshírek ).

11 A menüfunkciók használata A különböző menüpontok lehetővé teszik, hogy elvégezze a kép, a hang beállításait és az egyéb funkciókat. Menü megjelenítése Megjeleníti a beállítható funkciókat (a bemeneti jel szerint változó) TEXT F.P. INDEX HOLD REC DVD TV A TV-hez bármikor visszatérhet ezen gomb segítségével Visszatérés az előző képernyőre Minden beállítás inicializálása Gyári állapot (. oldal) Menü kiválasztása Főmenű Kép Hang Beállítások (példa: Képmenü) Válassza ki a kívánt pontot Képmenü / Egyedi beállítások Dinamikus Kontraszt Fényerő Színtelítettség Képélesség Színárnyalat Színhőmérséklet Meleg Színkezelés P-NR Képmenü Egyedi beállítások Kontraszt Fényerő Színtelítettség Képélesség Színárnyalat Színhőmérséklet Színkezelés P-NR Színhőmérséklet Képélesség Hangolás Dinamikus Meleg (példa: Képmenü) Módosítás vagy kiválasztás Normál / (példa: Képmenü) Válasszon a lehetőségek közül A lehetőségek száma és helyzete Módosított Állítsa be a csúszkával Elmozdítás A következő képernyőre Megjeleníti a következő képernyőt A menüoldalak megváltoztatása fel le módosítás tárolás vagy (Egyes funkciókhoz szükséges) Áttekintés Főmenű Kép Hang Beállítások menu vezérlés Hangszóró kiválasztása Képmenü Egyedi beállítások Kontraszt Fényerő Színtelítettség Képélesség Színárnyalat Színhőmérséklet Színkezelés P-NR Képmenü MPEG NR D-COMB Alapbeállítás vissza Hangmenü Hang üzemmód Mélyhangszín Magashangszín Balansz Térhangzás Hangerő MPX HDMI bemenet Alapbeállítás vissza Beállítás menü AV színrendszer Q-Link beállítások Gyermekzár Hangolás kapcs. időzítő Nyelv Teletext Gyári állapot Takarékos üzem Beállítás menü Csak a rendelkezésre álló elemek közül választhat. Felvevő Házimozi (. oldal) Dinamikus Meleg Igen Zene Sztereó Igen Access FLOF Oldalpanel Bemenetek Inf. sáv kijel. idő. másodperc Be Képfrissítési frekvencia Hz Szoftver licensz Rendszer információ / / (. oldal) (. oldal) / / (. oldal) A vezérelt készülék menüje Q-Link beállítások Q-Link AV -es kimenet Letöltés Hangolás beáll. Programszerk. Kézi hangolás AV TV (. oldal) Access (. oldal) A menüfunkciók használata (kép, hangminőség stb.) További beállítások

12 A menüfunkciók használata Menülista Menülista Menü Menüpont Beállítások / Konfigurációk (alternatív lehetőségek) Menü Menüpont Beállítások / Konfigurációk (alternatív lehetőségek) Kép Hang vezérlés Hangszóró kiválasztása Egyedi beállítások Kontraszt, Fényerő, Színtelítettség, Képélesség Színárnyalat Színhőmérséklet Színkezelés P-NR MPEG NR D-COMB Alapbeállítás vissza Hang üzemmód Mély hangszín Magas hangszín Balansz Térhangzás Hangerő MPX HDMI bemenet Alapbeállítás vissza Vezérli a csatlakoztatott Panasonic készüléket Egyszerű vezérlés csupán a VIERA távvezérlő használatával (. oldal) Hangszórók vezérlése (. oldal) A menüt közvetlenül a távvezérlő gombjának használatával is elérheti. Alapvető képmód (Dinamikus / Normál / Mozi) Beállítás minden bemeneti jelre Beállítja a színt, fényerőt, stb. minden képmódra, az Ön ízlése szerint A kép színárnyalatát állítja be Csak NTSC jel fogadására választja a teljes kép színegyensúlyát (Hideg / Normál / Meleg) an beállítja a színeket élénk színekre ( / Be) Képzaj csökkentése an csökkenti a nem kívánt képzajt ( / Normál / Dinamikus / ) Nem áll rendelkezésre HDMI. an csökkenti a képzajt DTV, DVD és VCD forrás megtekintésekor. ( / Minimum / Kőzép / Maximum) an állóképeket készít, és a lassított képek élénkebbek lesznek ( / Be) Csak PAL vagy NTSC jel fogadására Nem áll rendelkezésre RGB, S-Video, komponens és HDMI Ha az aktuális Picture módot vissza kívánja állítani az alapértelmezés szerinti beállításra, nyomja meg az gombot Alapszintű Hangüzemmód (Zene / Beszéd) Beállítás minden bemeneti jelre A mély hangszín kimeneti szintjét állítja be A magas hangszínű, éles hangok kimeneti szintjét állítja be A jobb és bal hangszórók hangerejét állítja be A térhangzás beállításai ( / Be) Dinamikus erősítőt biztosít a térhangzás szimulálásához A hatást a távvezérlő Térhangzás gombja segítségével is bekapcsolhatja (. oldal) A csatornák vagy a bemeneti üzemmód egyedi hangerejének beállítása Sztereo / mono kiválasztása (Monó / Sztereó) Normál esetben: Sztereó Ha a sztereó jel nem fogható: Mono M / M: Akkor áll rendelkezésre, ha mono jel érkezik Válassza ki a bemeneti jel beállításához ( / Digitális / Analóg) (. oldal) : Digitális és analóg hangforrás automatikus felismerése Digitális : HDMI kábellel történő csatlakoztatás Analóg : HDMI-DVI adapterkábellel történő csatlakoztatás csak HDMI bemeneti üzemmód esetében Ha az aktuális Sound módot vissza kívánja állítani az alapértelmezés szerinti beállításra, nyomja meg az gombot Beállítások AV színrendszer Q-Link beállítások Q-Link AV-es / AV-es kimenet Letöltés Gyermekzár Hangolás beáll. Programszerk. Kézi hangolás kapcs. időzítő Nyelv OSD-nyelv Teletext Nyelv Teletext Gyári állapot Takarékos üzem Oldal panel Bemenetek Inf. sáv kijel. idő. Képfrissítési frekvencia Szoftver licensz választja a tetszőleges színrendszert az AV üzemmódban küldött videó jeleknek megfelelően ( / PAL / SECAM / M.NTSC / NTSC) választja, hogy melyik AV terminált használja a készülék a TV és valamely kompatibilis felvevő eszköz közötti adatforgalomhoz (AV/AV) (. oldal) választja a jelet, amely a TV-től a Q-Link készülékhez továbbítódik (TV / AV / AV / Monitor) Képernyő: A képernyőn megjelenített kép Komponens- és HDMI-jelek nem továbbíthatók kimenetként Csatornaadatok letöltése a tévékészülék csatlakoztatott Q-Link kompatibilis berendezésre Letiltja a t valamilyen programcsatornához (. oldal) an beállítja a területen fogadott csatornákat (. oldal) Program szerkesztése (. oldal) Kézi beállítás (. oldal) Beállítja azt az időt, amikor a készülék automatikusan kikapcsol. ( / / / / / / percek) Módosítja a képernyőn megjelenő szövegek nyelvét választja a teletext nyelvét (Nyugat / Kelet / Kelet) Nyugat: angol, francia, német, görög, olasz, spanyol, svéd, török Kelet: cseh, angol, észt, lett, román, orosz, ukrán Kelet: cseh, magyar, lett, lengyel, román Teletext megjelenítési mód (FLOF / Lista) (. oldal) Visszaállítja az alapbeállításokat, pl. költözés után (. oldal) Csökkenti a kép fényerejét, hogy az áramfogyasztással takarékoskodjon ( / Be) Növeli az oldalpanel fényerejét ( / Alacsony / Közepes / Magas) Az ajánlott beállítás a Magas, hogy a panel képkimerevítés megakadályozza Megcímkézi vagy kihagyja az egyes bemeneti terminálokat (. oldal) Beállítja, hogy mennyi ideig látszódjon az információs sáv a képernyőn (. oldal) -tól (Nincs megjelenítve) másodpercig másodpercenként Beállítja a funkciók használatát ( / Be) (. oldal) Módosítja a panel képfeldolgozását (a bemeneti jeltől függően) (Hz / Hz) Általában Hz a beállított érték Megjeleníti a szoftver lincesszel kapcsolatos információkat Rendszer információ Megjeleníti a készülék rendszerjellemzőit Csak a rendelkezésre álló elemek közül választhat. A menüfunkciók használata (kép, hangminőség stb.) További beállítások

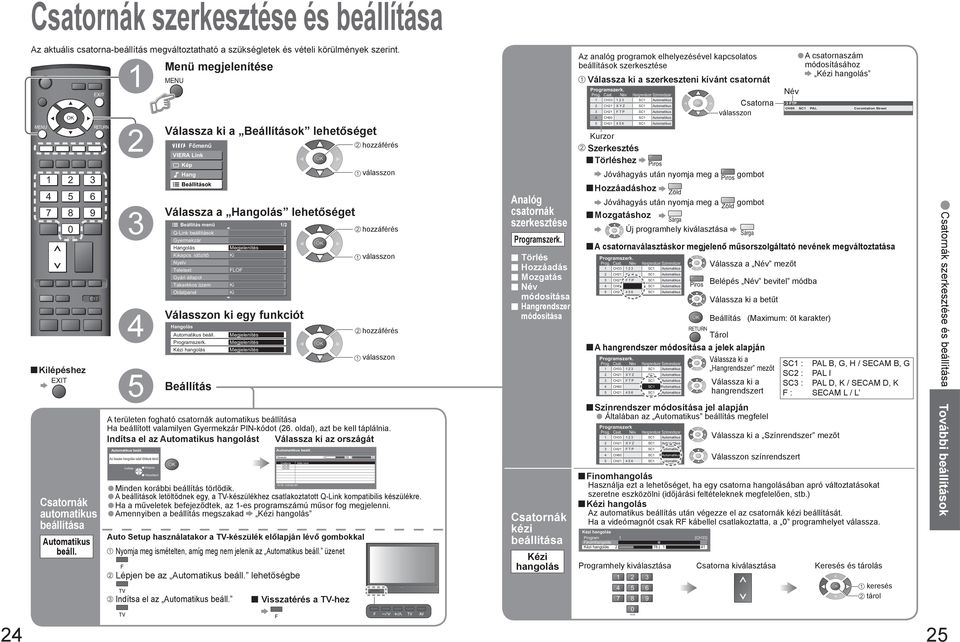

13 Csatornák szerkesztése és beállítása Az aktuális csatorna-beállítás megváltoztatható a szükségletek és vételi körülmények szerint. Menü megjelenítése Válassza ki a szerkeszteni kívánt csatornát Prog. Csat. Válassza ki a Beállítások lehetőséget Kép TEXT F.P. REC Beállítás menü Q-Link beállítások Gyermekzár Hangolás kapcs. időzítő Nyelv Teletext Gyári állapot Takarékos üzem Oldalpanel INDEX HOLD DVD / FLOF Válasszon ki egy funkciót Hangolás beáll. Programszerk. Kézi hangolás Analóg csatornák szerkesztése Törlés Hozzáadás Mozgatás Név módosítása Hangrendszer módosítása SC CH SC CH SC Access SC PAL Corontation Street Zöld Mozgatáshoz Zöld gombot Sárga Új programhely kiválasztása Sárga A csatornaválasztáskor megjelenő műsorszolgáltató nevének megváltoztatása Programszerk. Prog. Csat. Név Válassza a Név mezőt Hangrendszer Szinrendszer CH SC CH XYZ SC CH FTP SC CH SC CH SC Piros Belépés Név bevitel módba Válassza ki a betűt Beállítás (Maximum: öt karakter) Tárol A hangrendszer módosítása a jelek alapján Válassza ki a Hangrendszer mezőt Programszerk. Beállítás Név Hangrendszer Szinrendszer CH SC CH XYZ SC CH FTP SC CH SC CH SC Válassza ki a hangrendszert SC : SC : SC : F: PAL B, G, H / SECAM B, G PAL I PAL D, K / SECAM D, K SECAM L / L Prog. Csat. Válassza ki az országát Auto Setup - DVB and beáll. Analogue beáll. Az összes hangolási adat törlésre kerül lépés Visszalépni DVB Scan Analogue Scan Keresés Channel Csatorna CH CH Service Name Adás neve CBBC Channel BBC Radio Wales BBC Radio Cymru E Cartoon Nmk CH CH BBC Thiskb. will take about tart mins. Ez percig Type DVB DVB DVB DVB DVB Analogue Analogue Quality - Minden korábbi beállítás törlődik. A beállítások letöltődnek egy, a TV-készülékhez csatlakoztatott Q-Link kompatibilis készülékre. Ha a műveletek befejeződtek, az -es programszámú műsor fog megjelenni. Amennyiben a beállítás megszakad Kézi hangolás Auto Setup használatakor a TV-készülék előlapján lévő gombokkal Nyomja meg ismételten, amíg meg nem jelenik az beáll. üzenet Lépjen be az beáll. lehetőségbe Indítsa el az beáll. Visszatérés a TV-hez Általában az beállítás megfelel Programszerk Név Hangrendszer Szinrendszer CH SC CH XYZ SC CH FTP SC CH SC CH SC Válassza ki a Színrendszer mezőt Válasszon színrendszert Finomhangolás Használja ezt a lehetőséget, ha egy csatorna hangolásában apró változtatásokat szeretne eszközölni (időjárási feltételeknek megfelelően, stb.) Kézi hangolás Csatornák kézi beállítása Kézi hangolás Az automatikus beállítás után végezze el az csatornák kézi beállítását. Ha a videómagnót csak RF kábellel csatlakoztatta, a programhelyet válassza. További beállítások Színrendszer módosítása jel alapján Indítsa el az hangolást FTP CH Piros A területen fogható csatornák automatikus beállítása Ha beállított valamilyen Gyermekzár PIN-kódot (. oldal), azt be kell táplálnia. Indítás Csatorna Jóváhagyás után nyomja meg a Prog. Csat. lépéshez beáll. SC FTP Csatornák automatikus beállítása XYZ CH Jóváhagyás után nyomja meg a Piros gombot Programszerk. CH Hozzáadáshoz Válassza a Hangolás lehetőséget Beállítások Csatornák szerkesztése és beállítása SC Szerkesztés Törléshez Hang Hangrendszer Szinrendszer CH Kurzor Főmenű Név A csatornaszám módosításához Kézi hangolás Név Programszerk. Az analóg programok elhelyezésével kapcsolatos beállítások szerkesztése Kézi hangolás Program Finomhangolás Kézi hangolás [CH] Programhely kiválasztása Csatorna kiválasztása Keresés és tárolás keresés tárol

14 Korhatár ellenőrzése Beállítások visszaállítása Zárolhatja a csatornákat és felügyelheti, hogy ki nézi azokat. (Csatorna kiválasztása után megjelenik egy üzenet, ezt követően a PIN-kód beírása után nézheti a csatorna műsorát.) Visszaállítja a TV-t az eredeti állapotába, ez azt jelenti, hogy a csatornák nincsenek behangolva. Az összes beállítást (csatornák, kép- és hangminőség, stb.) visszaállítja a rendszer. Menü megjelenítése Menü megjelenítése Válassza a Beállítások lehetőséget Válassza a Beállítások lehetőséget Főmenű Válassza ki a Gyermekzár lehetőséget Beállítás menü DVD / TEXT F.P. DVD Gyermekzár of Adás neve BBC THREE E CBBC Nwk BBCi Radio Cymru Wed // : Letiltás FLOF Beállítás Az első beállításkor a PIN-kódot kétszer kell megadnia. Jegyezze fel a PIN-kódját arra az esetre, ha elfelejtené. Ellenőrizze az üzenetet és indítsa el a műveletet Válassza ki a zárolni kívánt csatornát Gyermekzár adás-lista beállítás Zárolt csatornák esetében ez az üzenet jelenik meg A PIN-kód megváltoztatásához Válassza ki a PIN-kód megváltoztatása lehetőséget a Gyári állapot Az összes hangolási adat törlésre kerül Biztos? Biztos? A zárolás megszüntetéséhez Válassza ki a zárolt csatornát Az összes csatorna zárolásához Gyári állapot Sárga Az összes zárolás megszüntetéséhez Kék -es pontnál, és írja be kétszer az új PIN-kódot. A Gyári állapot beállítása (. oldal) törli a PIN-kódot és az összes beállítást. Beállítások visszaállítása Megerõsít beállítás lépés További beállítások of Válassza ki a Adás lista lehetőséget PIN-kód megváltoztatása Adás lista / Visszatérés a TV-hez INDEX HOLD Beállítás Kérem, írja be az új PIN-kódot PIN-kód * * * * Beállítás menü Q-Link beállítások Gyermekzár Hangolás kapcs. időzítő Nyelv Teletext Gyári állapot Takarékos üzem Oldalpanel Gyermekzár PIN-kód beírása Gyermekzár Válassza ki a Gyári állapot lehetőséget FLOF Írja be a PIN-kódot ( számjegyű) Korhatár ellenőrzése REC Visszatérés a TV-hez Beállítások Beállítások visszaállítása Korhatár ellenőrzése Q-Link beállítások Gyermekzár Hangolás kapcs. időzítő Nyelv Teletext Gyári állapot Takarékos üzem Oldalpanel INDEX HOLD Kép REC Főmenű Hang F.P. Beállítások TEXT Hang Kép Visszalépni Kövesse a képernyőn megjelenő utasításokat Az hangolás a készülék következő bekapcsolásakor. (. oldal) Ha csak a TV csatornákat szeretné újrahangolni, pl. költözés után beáll. (. oldal)

15 Bemenetek A bemeneti üzemmódok könnyebb beazonosíthatósága és kiválasztása érdekében, megcímkézhet vagy kihagyhat minden egyes bemeneti terminált, amely a készülékhez csatlakozik. (A bemeneti üzemmód kiválasztásához. oldal) Minden egyes bemeneti terminált szabadon átnevezhet. Menü megjelenítése Válassza ki a Név bevitel lehetőséget Bemenetek AV AV/AVS COMPONENT HDMI Név bevitel AV/AVS COMPONENT HDMI Válassza ki a Beállítások lehetőséget Főmenű Kép Hang Beállítások Név bevitel Karakterek beállítása Név bevitel Név A B C D E F G H I J K L M N U V W X Y Z a b c d e f g h i j k l m n u v w x y z ( ) + -. * _ (maximum: tíz karakter) O P Q R S T! : # o p q r s t beállítás Tárol TEXT F.P. INDEX HOLD REC DVD Válassza ki a Bemenetek lehetőséget Beállítás menü Bemenetek Inf. sáv kijel. idő. Képfrissítési frekvencia Szoftver licensz Rendszer információ másodperc Be Hz / Bemenetek TV Visszatérés a TV-hez Válassza ki és állítsa be a bemeneti terminált Bemenetek AV DVD AV/AVS AV/AVS COMPONENT COMPONENT HDMI HDMI beállítás A beállított címkék a Bemenet választás menüben (. oldal) vagy a sávban fognak megjelenni. Ha a hagy kiválasztotta a lehetőséget, nem lehetséges az üzemmód kiválasztása. A Név bevitel beállítása. oldal További beállítások

16 Q-Link funkciók HDMI funkciók A Q-Link összeköti a TV-készüléket és a videomagnót/dvd-felvevőt, lehetővé teszi az egyszerű felvételt és lejátszást. Feltétel Használjon a következő feliratokkal ellátott videomagnót / DVD felvevőt: Q-Link, NEXTVIEWLINK, DATA LOGIC, Easy Link, Megalogic vagy SMARTLINK Csatlakoztassa a készüléket a TV-készülékhez, az AV vagy AV csatlakozón keresztül, teljes huzalozású SCART kábellel (. oldal) A Q-Link csatlakozó beállítása a Beállítás menüben (Q-Link, AV / AV-es kimenet). (. oldal) Csatorna-beállítások letöltése Hajtson végre egy automatikus hangolást. (. oldal) Ha első alkalommal használja ezt a készüléket, akkor tekintse meg az hangolás -ról szóló szakaszt. (. oldal) Hajtsa végre a letöltést a készülékre. (. oldal) Elérhető funkciók Néhány felvevő készülék nem használható. Olvassa el a készülék kézikönyvét. Azt veszi fel, amit lát Információ / Üzenet Bekapcsoló csatlakozás és egyszerű lejátszás Közvetlen TV felvétel: Aktuális műsor azonnali felvétele videomagnóra / DVD-re. DIRECT TV REC Amikor közvetlen TV-felvételt végeznek, akkor a felvevő készülék automatikusan bekapcsolódik, ha készenléti állapotban volt. A felvevő készülék saját tunerről vesz fel. A TV-készülék kikapcsolható a felvétel során. Ha AV-forrásból történő felvétel közben kikapcsolja a TV-készüléket, leáll a felvétel. A felvételi információ vagy amennyiben a felvétel nem lehetséges - egy üzenet jelenik meg. (Csak akkor, ha a programszám vagy AV üzemmód egyes készülékeknél.) Ha lejátszás indul a - vagy DVD-lejátszón, vagy aktiválja az adott készülék saját navigációs / funkciós menüjét, a tévékészülék bekapcsol, és automatikusan a megfelelő bemeneti módra váltva megjeleníti a tartalmat. (Csak akkor, ha a TV-készülék készenléti üzemmódban volt.) A HDMI (nagy felbontású multimédia interfész) lehetővé teszi, hogy nagy felbontású digitális képeket tekintsen meg, valamint magas minőségű hangot hallgasson a felszerelés és a TV-készülék csatlakoztatása révén. HDMI vagy DVI kimeneti csatlakozóval ellátott HDMI-kompatibilis berendezés ( ), például digitális egység vagy DVD-lejátszó, csatlakoztatható a HDMI terminálhoz HDMI-szabványos (teljes huzalozású) kábellel. A csatlakoztatással kapcsolatban tekintse meg a Külső felszerelés szakaszt (. oldal). A HDMI a világ első, teljesen digitális felhasználói AV interfésze, amely megfelel a tömörítésmentes szabványnak. Ha a külső felszerelés csak DVI kimenettel rendelkezik, DVI-HDMI adapterkábellel csatlakoztassa a HDMI terminálhoz ( ). Ha a DVI-HDMI adapterkábelt használja, csatlakoztassa az audio kábelt az audio bemeneti csatlakozóhoz. (használjon COMPONENT-AUDIO terminált). Az audio beállításokat a HDMI bemenet menüképernyőn végezheti el. (. oldal) A vonatkozó audio jel mintavételezési frekvenciái (. csat. L.PCM): khz,, khz, khz Nem lehet számítógéppel használni. Ha a csatlakoztatott felszerelés képméretarány-beállítással rendelkezik, akkor állítsa a képméretarányt : állásra. Ez a HDMI csatlakozó ún. Ez a HDMI csatlakozó HDCP (Nagy sávszélességű digitális tartalom védelme) szerzői jogi védelemmel kompatibilis. Ha egy készüléknek nincs digitális kimeneti csatlakozója, akkor azt a Komponens, S-VIDEO vagy VIDEO csatlakozókhoz lehet kötni, az analóg jelek vételéhez. A HDMI bemeneti csatlakozót a következő képjelekkel lehet használni: i, p, i, p, p, i és p. A kimeneti beállítások beállítása a digitális készüléken. Az alkalmazható HDMI jelekről további részletek a. oldalon találhatók. ( ): A HDMI logó megjelenik a HDMI-szabványos eszközökön. ( ): Érdeklődjön a helyi digitális készülékeket forgalmazó üzletben. A vezérlő funkciók összefoglalása Ha egy Panasonic készülék HDMI kábel segítségével és funkcióval csatlakoztat, az eszközt vezérelni is tudja (. oldal). A és a Q-Link funkciókat együtt is használhatja. Funkció Csatlakozás és Q-Link csak csak Q-Link (HDMI) (SCART) (HDMI) (SCART) Egyszerű lejátszás O O O Tápellátás kapcsolódás esetén Tápellátás kapcsolódáson kívül Hangszóró vezérlése Egyszerű vezérlés a VIERA távvezérlő segítségével Közvetlen TV felvétel Csatornák letöltése O O O O O O O (nem SCART-on keresztül) O (nem SCART-on keresztül) O (nem HDMI-on keresztül) O (nem HDMI-on keresztül) O - O - - O - O HDMI funkciók Q-Link funkciók További beállítások kapcsoló csatlakozás Ha a TV-készüléket készenléti üzemmódba kapcsolja, a felvevő készülék is automatikusan készenléti állapotba áll. (Csak akkor, ha a videokazetta vagy a DVD nem aktív.) DATA LOGIC (a Metz Corporation védjegye) Easy Link (a Philips Corporation védjegye) Olvassa el a készülék kézikönyvét is. Megalogic (a Grundig Corporation védjegye) SMARTLINK (a Sony Corporation védjegye)

17 HDMI funkciók ControlTM Válassza a Beállítások lehetőséget vezérlés Hangszóró kiválasztása Egyszerű vezérlés csupán a VIERA távvezérlő használatával TEXT F.P. REC Beállítás menü / Bemenetek Inf. sáv kijel. idő. másodperc Be Képfrissítési frekvencia Hz Szoftver licensz Rendszer információ Használja az eszköz menüpontjait DVD Piros Zöld Sárga Kék Példa: DIGA DVD felvevő beállítás lépés a menüből Ugyanez a funkció a készülék OPTION gombjával is indítható Belépés úgy, hogy a kulcsszavak megjelentek a színsávon HD Videokamera Házimozi Start ALL Playback Listen Recording Watch Import/Record / Copy To Others Setup DATE/TIME.. : Az eszköz működtetésével kapcsolatban olvassa el az eszköz kézikönyvét. Egyszerű lejátszás Az automatikus bemenet-választás Ha egy csatlakoztatott Panasonic készülék működik, akkor a bemeneti üzemmód automatikusan kerül kiválasztásra. Amint kikapcsolják, a bemeneti üzemmód visszatér az eredetihez. Bekapcsoló csatlakozás Amikor a csatlakoztatott Panasonic eszköz elkezdi a lejátszást vagy az eszköz közvetlen navigátora / funkciók menüje aktív, a TV automatikusan bekapcsol. (Csak akkor, ha a TV-készülék készenléti üzemmódban volt.) kapcsoló csatlakozás Ha a TV-készüléket készenléti állapotba kapcsolja, a csatlakoztatott Panasonic készülék is automatikusan készenléti állapotba áll. Ez a funkció akkor is működik, ha a TV a kapcsolás időzítő vagy az automatikus készenléti állapot kapcsolója révén készenléti üzemmódba került. A házimozi hangszóróit a TV-készülék távvezérlőjével szabályozhatja. Ez a funkció akkor érhető el, ha Panasonic erősítő vagy házimozi van csatlakoztatva. Ha nem tudja megnyitni a menüt, ellenőrizze a beállításokat és a készüléket (. oldal). Hangszórók vezérlése Jelenítse meg a menü lehetőséget Válassza a Hangszóró kiválasztása lehetőséget menü vezérlés Hangszóró kiválasztása Felvevő Házimozi választás beállítás Állítsa be a Be (a Be az alapértelmezett) OPTION választás Állítsa be a Házimozi vagy TV lehetőségeket INDEX HOLD Válassza ki azt az eszközt, amelyhez hozzá szeretne férni Delete Beállítások Válassza a lehetőséget választás Visszatérés az előző menüponthoz HDD Hang Felvevő Házimozi FUNCTION Kép Tárol / beállítás / menü Főmenű Kurzor mozgatása/ / beállítás Házimozi A készülék beállítása (automatikusan bekapcsol, ha készenléti üzemmódban volt) Hangerő fel / le gomb További beállítások Kurzor mozgatása/menü kiválasztása Ha nem tudja megnyitni a menüt, ellenőrizze a beállításokat és a készüléket (. oldal). HDMI funkciók A VIERA távvezérlő rendelkezésre álló gombjai: (a csatlakoztatott berendezéstől függően) Lépjen be az eszköz menüjébe Jelenítse meg a menü lehetőséget Válassza a vezérlés Menü megjelenítése A készülék együttműködik a HDAVI Control funkcióval rendelkező egyéb Panasonic termékekkel, így további HDMI csatlakoztatási lehetőség áll rendelkezésére. Ez a TV-készülék támogatja a HDAVI Control funkciót. Néhány Panasonic készülék (DIGA DVD felvevő, HD Videokamera, házimozi, erősítő, stb.) HDMI kábellel történő csatlakoztatása lehetővé teszi, hogy automatikus interfész-kapcsolatot hozzon létre. A HDAVI vezérlés funkcióval ellátott eszközök az alábbi műveletek elvégzését teszik lehetővé: Egyszerű lejátszás (. oldal) kapcsoló csatlakozás (. oldal) Bekapcsoló csatlakozás (. oldal) Hangszórók vezérlése (. oldal) A HDAVI Control funkcióval rendelkező eszköz az alábbi műveletet is lehetővé teszi: Egyszerű vezérlés csupán a VIERA távvezérlő használatával (. oldal) Ezek a lehetőségek csak az olyan modellek esetében állnak fenn, amelyek tartalmazzák a Panasonic HDAVI Control és a lehetőségeket. A HDMI által biztosított ellenőrző funkción alapuló egyedi funkciót, a HDAVI Control -et fejlesztettük ki és építettük be, mely HDMI CEC (Consumer Electronics Control) néven ismert ipari standard Nem garantáljuk, hogy együttműködik más gyártók HDMI CEC technológiát támogató berendezéseivel. Tekintse meg az egyes eszközök kézikönyvét a kompatibilitásra vonatkozó információkhoz. Az alkalmazható eszközökkel kapcsolatban érdeklődjön a helyi Panasonic kereskedőnél. HDMI kábel Ehhez a funkcióhoz egy HDMI-szabványos (teljes huzalozású) kábelre van szükség. Nem HDMIszabványos kábeleket nem lehet használni. Panasonic HDMI kábel használatát javasoljuk. A javasolt kábel cikkszáma: RP-CDHG (, m) RP-CDHG (, m) RP-CDHG (, m) Előkészületek Állítsa be az eszközt úgy, hogy engedélyezze ezt a funkciót. Olvassa el az készülék kézikönyvét. A csatlakozással kapcsolatban tekintse meg a Külső felszerelés szakaszt (. oldal). Olvassa el az eszköz kézikönyvét is. Első üzembe helyezés / Új berendezés csatlakoztatása, régi eszköz újbóli csatlakoztatása vagy beállítások módosítása Állítsa a bemeneti üzemmódot HDMI-re (. oldal) és győződjön meg róla, hogy megfelelő a kép. A csatlakoztatott Panasonic készülék csak VIERA távvezérlővel tudja vezérelni (irányítsa a távvezérlőt a TV jelvevője felé). Némítás A TV hangszórói el vannak némítva. Ha a készüléket kikapcsolják, a TV-készülék hangszórói ismét aktívvá válnak. TV A TV-készülék hangszórói aktívak

18 Külső felszerelés Műholdas adások megtekintése Set Top Box Felvétel / lejátszás DVD felvevő / videomagnó RF kábel Ezek a diagramok megmutatják ajánlásainkat, hogy hogyan csatlakoztassa a TV-készüléket a különböző egyéb készülékekhez. Az egyéb csatlakozásokhoz tanulmányozza az egyes eszközök leírását, az alábbi táblázatot és a műszaki leírást (. oldal). SCART kábel SCART kábel vagy SCART kábel Ezt a bővítőnyílást a Panasonic forgalmazó szolgáltatásai számára tartjuk fenn. Teljes értékű HDMI kábel HDMI felszerelés Teljes értékű HDMI kábel DVD felvevő Hang a hangszórókon át (Megtekintés) (Hang hallgatása) Erősítő, hangszóró rendszerrel DVD-lemezek megtekintése DVD-lejátszó Külső felszerelés Az egyes csatlakozókhoz csatlakoztatható készüléktípusok Felvétel / Lejátszás (készülék) Csatlakozór Videokazetták / DVD-lemezek felvétele / lejátszása / (videomagnó / DVD felvevő) DVD-k megtekintése (DVD lejátszó) Kamkorder képek megtekintése ideokamera) Műholdas műsorok megtekintése (Set top box) Játékok játszása (játék-felszerelés) Erősítő használata hangszórókkal Q-Link Közvetlen TV felvétel : Ajánlott csatlakozás AV AV COMPONENT Y PB PR L R AUDIO OUT (. oldal) Használjon teljes huzalozású HDMIszabványos kábelt. Olvassa el az eszköz kézikönyvét is. Egyszerű lejátszás, Egyszerű vezérlés csupán a VIERA távvezérlő segítségével Panasonic DVD felvevő HD Videókamera, stb. Panasonic DVD felvevő Panasonic Player házimozi Házimozi Panasonic erősítő Hangszórók Hangszórók További beállítások

19 Műszaki információ Képméretarány vezérlőjel Képméretarány üzemmódok Szélesképernyős jel ( tűs) SCART vagy HDMI terminálon (WSS) keresztül érkező jelek vezérlése Jel elnevezése : : Valós : teljes : Zoom Zoom Zoom TV AV AV Component AV AV HDMI PAL O O O O O - O O O O O O - O O - PAL / O O O O O - O O O O O - M.NTSC O O O O O - O O O O O - NTSC (Csak AV bemenet) O O O O O - O O O O O - ()/i O O O O O - O O O O TV/AV/AV SD HD Komponens / HDMI ()/p O O O O O - O O O O ()/i O O O O O - O O O O - - O ()/p O O O O O - O O O O - - O ()/p O O O O O O O O O O ()/p O O O O O O O O O O ()/i O O O O O O O O O O ()/i O O O O O O O O O O ()/p O O O O O O O O O O ()/p O O O O O O O O O O Zoom A legjobb arányt választja ki a rendszer és a képet kiterjeszti az egész képernyőre. Képméretarány Az optimális méret és képméretarány kiválasztható, így jobb minőségű képekben gyönyörködhet. (. oldal) : Az automatikus képméretarány funkció négy lépésben meghatározza a teljes képernyőt kitöltő, legideálisabb képméretarányt. Először meghatározza, hogy a megtekintett kép széles képernyős módban jelenike meg. Ha igen, átvált a megfelelő : vagy : arányú széles képernyős módra. Amennyiben az képméretarány nem észlel széles képernyős módot, a legfejlettebb technológiát képviselő TV-készülék mindig a lehető legideálisabb megjelenítési formát választja. A képernyőn megjelenő felirat jelzi az képméretarány funkció által meghatározott megjelenítést: A képernyő bal felső sarkában a SZÉLESVÁSZNÚ szó olvasható, ha a készülék szélesképernyő-jelet (WSS) vagy SCART csatlakozóból érkező vezérjelet érzékel. Ilyenkor az képméretarány funkció a megfelelő : vagy : széles képernyős képméretarányra állítja a megjelenítést. A funkció bármely méretaránynál működik. Ha a készülék a képernyő alsó és felső részén fekete sávot érzékel, a képernyő bal felső sarkában megjelenik az felirat. A funkció kiválasztja a legmegfelelőbb képméretarányt, és a képet felnagyítja teljes képernyőméretre. A beállítás pár percet igénybe vehet, a kép fényviszonyaitól függően. Az arány a programtól stb. függően változik. Ha az arány a szabványos : aránynál nagyobb, sötét sávok jelenhetnek meg a képernyő tetején és alján. Ha egy szélesképernyős műsort játszanak le a videomagnón, és a képernyőméret szokatlannak tűnik, akkor állítsa be a videomagnó sávkövetését. (Tekintse át a videomagnó kézikönyvét) A nézet üzemmódot az SD (Standard felbontású) és a HD (Nagyfelbontású) jelek esetében külön-külön el lehet menteni a memóriába. Az arány kézi kiválasztása: Valós A : képet teljes képernyőn jeleníti meg. A nyújtás csak a bal és jobb perem mentén érzékelhető. A : -es levélszekrény vagy : képet torzításmentesen jeleníti meg. : : Zoom Közvetlenül, torzulásmentesen megjeleníti a : arányú képet (nyújott). A : szabványon jeleníti meg a képet, torzítás nélkül. A : -es levélszekrény (nyújtott) képet a teljes képernyőn, torzításmentesen jeleníti meg. : Zoom A : szabványon jeleníti meg a képet, nagyítás nélkül. : teljes A : arányú képet vízszintesen nyújtva jeleníti meg, hogy a képernyőhöz illessze. A,: -es levélszekrény (nyújtott) képet a teljes képernyőn, torzításmentesen jeleníti meg. A : arányban, maximálisan jeleníti meg a képet (enyhe nagyítással). Control TM Néhány Panasonic eszköz HDMI csatlakoztatása lehetővé teszi, hogy automatikus interfész-kapcsolatot hozzon létre. (. oldal) Ez a funkció esetleg nem működik a szokott módon, a készülék állapotától függően. A hangerő funkció megjelenik, amikor a készülék hangerejét állítják. eszköz kézikönyvét. Lehet, hogy a kép vagy a hang nem érhető el az első néhány másodpercben a lejátszás kezdetét követően. Lehet, hogy a kép vagy a hang nem érhető el az első néhány másodpercben, miután a bemeneti üzemmódot átváltják. Az egyszerű lejátszás akkor is elérhető, ha az erősítő vagy a házimozi távvezérlőjét használják. Olvassa el az A HDAVI Control a HDAVI Control-vezérléssel kompatibilis Panasonic berendezések legújabb ( februári) szabványának számít. A szabvány kompatibilis a Panasonic hagyományos HDAVI berendezéseivel. Aljzat föld CVBS ki (videó) CVBS föld Piros be Piros föld Zöld be Zöld föld Kék be Kék föld Audió ki (bal) Audió ki (jobb) SCART és HDMI aljzatokra vonatkozó tudnivalók AV Scart aljzat (RGB, VIDEÓ, Q-Link) Az AV-hez többek között RGB (Piros / Zöld / Kék) jel is használható bemenetként. HDMI aljzat Hot Plug érzékelő DDC/CEC földelés SCL CEC TMDS óra pajzs TMDS Adat TMDS Adat+ TMDS Adat pajzs TMDS Adat TMDS Adat+ CVBS be (videó) RGB állapot föld RGB állapot Föld - - Q-Link adat CVBS állapot Audió be (bal) Audió föld Audió be (jobb) COMPONENT (Y, PB, PR), HDMI Jel: Megfelelő bemeneti jel +V táp SDA Foglalt (kábelen, de az eszközön nincs csatl.) TMDS Óra TMDS Óra+ TMDS Adat pajzs TMDS Adat TMDS Adat+ TMDS Adat pajzs AV Scart aljzat (RGB, VIDEÓ, S-VIDEÓ, Q-Link) AV - a. és. pólus az AV S-VHS / VIDEÓ kapcsolástól függ. Aljzat föld CVBS ki (videó) CVBS föld Piros be, S.C. - be Piros föld Zöld be Zöld föld Kék be Kék föld Audió ki (bal) Audió ki (jobb) Jel elnevezése COMPONENT HDMI () / i () / p () / i () / p () / p () / p ( ) / i ( ) / i ( ) / p ( ) / p Megjeleníthető bemeneti jeltípusok A fentiektől eltérő jelek hibásan jelenhetnek meg. A fenti jelek átalakításra kerülnek annak érdekében, hogy a képernyőn optimálisan jelenjenek meg. CVBS be (videó) RGB állapot föld RGB állapot Föld - - Q-Link adat CVBS állapot Audió be (bal) Audió föld Audió be (jobb) Műszaki információ GYFK stb.

20 GYFK Szerviz vagy segítségnyújtás kérése előtt kérjük, kövesse ezeket az egyszerű útmutatókat a probléma megoldásához. Ha továbbra is fennáll a probléma, lépjen kapcsolatba a helyi Panasonic kereskedővel segítségért. Fehér foltok vagy árnyékképek (zaj) Ellenőrizze az antenna pozícióját,irányát és csatlakozását. Nincsen sem kép, sem hang A készülék AV üzemmódban van? A hálózati csatlakozódugót bedugták a dugaszolóaljzatba? A TV-készülék be van kapcsolva? Ellenőrizze a Képmenüt (. oldal) és a hangerőt. Ellenőrizze, hogy a szükséges SCART kábelek és az egyéb csatlakozók a helyükön vannak-e. Auto képméret arány Az Auto képméret arány szolgáltatást úgy alakították ki, hogy a legjobb képméret arányt biztosítsa a teljes képernyő kitöltéséhez. Az egyéb, felhasználói beállításhoz tekintse meg a. oldal. S-Video / fekete-fehér kép A AV gombbal nyugtázza az S-Video módot, azaz az AV / AVS (. oldal) kiválasztását. Képernyőn megjelenő üzenetek I.e. EC/AV Az gomb megnyomásásval egyszerűen eltüntetheti ezeket. Nyomja meg újra a gombot az üzenetek ismételt megjelenítéséhez. A közvetlen TV felvétel / Q-Link funkció nem működik Kérjük ellenőrizze a SCART kábelt és csatlakozását. A Beállítás menüben szintén állítsa be az AV / AV-és kimenet (. oldal). Állandóan megvilágított képernyőpontok A technológiával járó gyártási folyamat miatt előfordulhat, hogy egyes pixelek folyamatosan világítanak, míg mások sötétek maradnak. Ez nem utal rendellenes működésre. Csökkent a kontraszt A kontraszt az alábbi körülmények között csökken, ha néhány percig a felhasználó nem indít műveletet: nem érkezik jel AV módban kiválasztott zárolt csatorna kiválasztott érvénytelen csatorna megjelenített menü Licenc Védjegyek ismertetése A HDMI, a HDMI embléma és a High-Defi nition Multimedia Interface a HDMI Licensing LLC védjegyei vagy bejegyzett védjegyei. A HDAVI ControlTM a Matsushita Electric Industrial Co., Ltd. védjegye. Műszaki adatok Hálózati tápfeszültség Teljesítményfelvétel jelző panel Hang TH-PVP TH-PVP TH-PVP AC - V, / Hz Átlagos használat W W W Készenléti állapot,w, W Képarány : Képméret pixelek száma Hangszóró Hang kimenet cm (diagonal) cm (diagonal) cm (diagonal) mm (Szé) mm (Ma) mm (Szé) mm (Ma) mm (Szé) mm (Ma) ( (Szé) (Ma)) [ képpontok] db mm, Ω W ( W + W ), % THD ( (Szé) (Ma)) [ képpontok] ( (Szé) (Ma)) [ képpontok] Képernyő Hang HDMI Egyéb Probléma Zűrzavaros kép, zajos Nincs kép Elmosódott vagy torzult kép (nincs hang, vagy halk) Szokatlan kép jelenik meg Műveletek Állítsa be a P-NR lehetőséget a Képmenüben (a zajszűréshez). (. oldal) Ellenőrizze, hogy nincs-e a közelben villamos készülék (autó, motorkerékpár, fénycső). Lehet, hogy a Színtelítettség vagy a Kontraszt minimumra van állítva a Képmenüben? (. oldal) Ellenőrizze a színrendszert. (. oldal) Csatornák nullázása. (. oldal) Kapcsolja ki, majd újra be a TV-készüléket. Vételi rendszerek / Hullámsáv név Antenna - Hátsó rész Működési feltételek PAL B, G, H, I, SECAM B, G, SECAM L / L VHF E - E VHF H - H (OLASZORSZÁG) VHF A - H (OLASZORSZÁG) UHF E - E CATV (S - S) CATV S - S (M - M) CATV S - S (U - U) CATV S - S(Hiperhullámsáv) PAL D, K, SECAM D, K VHF R - R VHF R - R VHF R - R UHF E - E PAL / NTSC szalag lejátszása bizonyos PAL videomagnókról () M.NTSC Lejátszás M.NTSC videomagnókról () NTSC (AV bemenet csak) Lejátszás NTSC videomagnókról () VHF / UHF Hőmérséklet : C - C Relatív páratartalom : % - % RH (nem lecsapódó) AV (Scart foglalat) pólusú csatlakozóaljzat (Audió/Videó be, Audió/Videó ki, RGB be, Q-Link) Be van kapcsolva a Némítás? (. oldal) Nincs hang A hangerő minimumra van állítva? AV (Scart foglalat) pólusú csatlakozóaljzat (Audió/Videó be, Audió/Videó ki, RGB be, S-Videó be, Q-Link) A hangerő alacsony Lehet, hogy hibás a hangjel fogadása. HDMI TYPE A csatlakozó Ez a TV-készülék támogatja a HDAVI Control funkciót Állítsa az MPX (. oldal) lehetőséget a Hangmenüben Mono -ra. vagy a hang torz Ellenőrizze a hangrendszert. (. oldal) COMPONENT Állítsa a hangbeállításokat a csatlakoztatott készüléken: -csat. L.PCM -re. VIDEO Y, V[p-p] (szinkronizálással együtt) PB, PR ±, V[p-p] AUDIO L - R db TŰS Típusú RCA, V[rms] Ellenőrizze a HDMI bemenet beállítást a Hangmenüben. (. oldal) A hang szokatlan Ha a digitális hangcsatlakozás problémás, akkor menet AUDIO L - R db TŰS Típusú RCA, V[rms] (magas impedanciájú) analóg hangcsatlakozást. (. oldal) mm mm mm mm mm mm mm mm mm A HDMI-on keresztül Helyesen csatlakoztatta a HDMI kábelt? (. oldal) Méretek ( Szé Ma Mé ) (Állvánnyal) (Állvánnyal) (Állvánnyal) Kapcsolja ki a TV-készüléket és az eszközt, majd kapcsolja be ismét azokat. mm mm mm mm mm mm mm mm mm csatlakoztatott külső felszerelésről Ellenőrizze, hogy van-e bemeneti jel az eszközről. (. oldal) (Csak a TV készülék) (Csak a TV készülék) (Csak a TV készülék) érkező kép szokatlan Használjon EIA/CEA-/B-szabványos felszerelést. Tőmeg, k Net (Állvánnyal), k Net (Állvánnyal), k Net (Állvánnyal), k Net (Csak a TV készülék), k Net (Csak a TV készülék), k Net (Csak a TV készülék) A TV-készülék készenléti A kapcs. időzítő funkció aktív. A TV-készülék készenléti üzemmódba lép körülbelül perccel a üzemmódba vált át műsorszórás megszűnése után. A megfelelő módon helyezte be az elemeket? (. oldal) A műszaki jellemzők előzetes bejelentés nélküli változtatásának jogát a gyártó fenntartja. A tömeg és a méret A távvezérlő nem működik. Bekapcsolta a TV-t? feltüntetett értékei közelítőek. Kövesse az üzenet utasításait. Hibaüzenet jelenik meg A készülék az alábbi EMC szabványoknak felel meg Amennyiben a probléma továbbra is fennáll, lépjen kapcsolatba a hivatalos szervizközponttal. EN, EN--, EN--, EN. Csatlakozóaljzatok Műszaki adatok Licenc Gyakran Feltett Kérdések GYFK stb.
