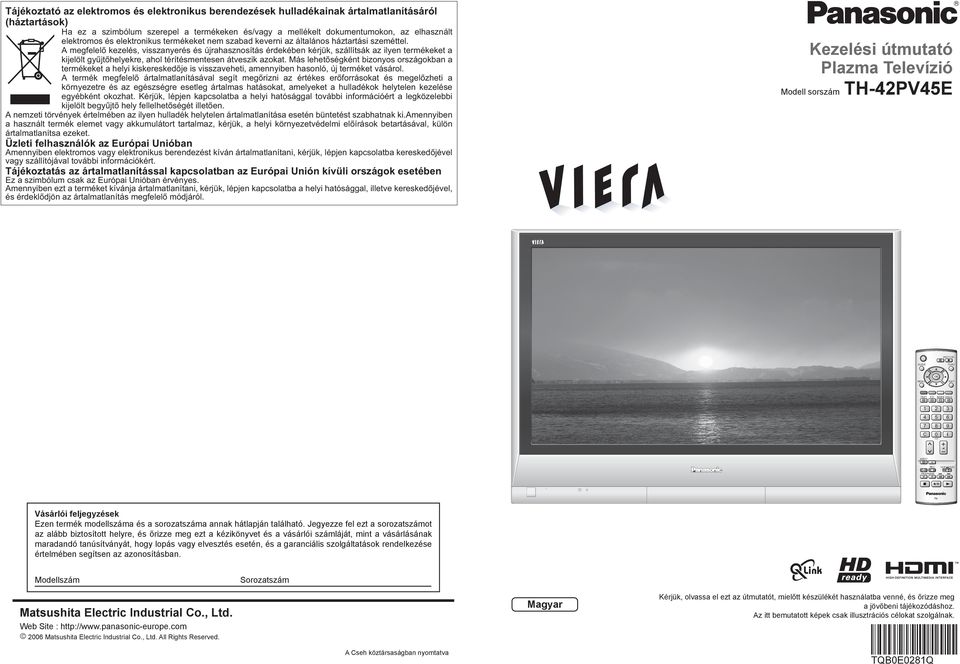

Kezelési útmutató Plazma Televízió

Átírás

1 Tájékoztató az elektromos és elektronikus berendezések hulladékainak ártalmatlanításáról (háztartások) Ha ez a szimbólum szerepel a termékeken és/ a mellékelt dokumentumokon, az elhasznált elektromos és elektronikus termékeket nem szabad keverni az általános háztartási szeméttel. A megfelelő kezelés, visszanyerés és újrahasznosítás érdekében kérjük, szállítsák az ilyen termékeket a kijelölt gyűjtőhelyekre, ahol térítésmentesen átveszik azokat. Más lehetőségként bizonyos országokban a termékeket a helyi kiskereskedője is visszaveheti, amennyiben hasonló, új terméket vásárol. A termék megfelelő ártalmatlanításával segít megőrizni az értékes erőforrásokat és megelőzheti a környezetre és az egészségre esetleg ártalmas hatásokat, amelyeket a hulladékok helytelen kezelése egyébként okozhat. Kérjük, lépjen kapcsolatba a helyi hatósággal további információért a legközelebbi kijelölt begyűjtő hely fellelhetőségét illetően. A nemzeti törvények értelmében az ilyen hulladék helytelen ártalmatlanítása esetén büntetést szabhatnak ki.amennyiben a használt termék elemet akkumulátort tartalmaz, kérjük, a helyi környezetvédelmi előírások betartásával, külön ártalmatlanítsa ezeket. Üzleti felhasználók az Európai Unióban Amennyiben elektromos elektronikus berendezést kíván ártalmatlanítani, kérjük, lépjen kapcsolatba kereskedőjével szállítójával további információkért. Tájékoztatás az ártalmatlanítással kapcsolatban az Európai Unión kívüli országok esetében Ez a szimbólum csak az Európai Unióban érvényes. Amennyiben ezt a terméket kívánja ártalmatlanítani, kérjük, lépjen kapcsolatba a helyi hatósággal, illetve kereskedőjével, és érdeklődjön az ártalmatlanítás megfelelő módjáról. Kezelési útmutató Plazma Televízió Modell sorszám TH-PVE DIECT EC GUIDE /AV EXIT TEXT F.P. INDEX HOD C VC ASPECT N EC VC DVD POGAMME Vásárlói feljegyzések Ezen termék modellszáma és a sorozatszáma annak hátlapján található. Jegyezze fel ezt a sorozatszámot az alább biztosított helyre, és őrizze meg ezt a kézikönyvet és a vásárlói számláját, mint a vásárlásának maradandó tanúsítványát, hogy lopás elvesztés esetén, és a garanciális szolgáltatások rendelkezése értelmében segítsen az azonosításban. Modellszám Sorozatszám Matsushita Electric Industrial Co., td. Web Site http// Matsushita Electric Industrial Co., td. All ights eserved. Magyar Kérjük, olvassa el ezt az útmutatót, mielőtt készülékét használatba venné, és őrizze meg a jövőbeni tájékozódáshoz. Az itt bemutatott képek csak illusztrációs célokat szolgálnak. A Cseh köztársaságban nyomtatva

2 Változtassa nappali szobáját mozivá! Tapasztalja meg a multimédia hihetetlen izgalmát! Élvezze a gazdag multimédiát! DVD felvevő Kamkorder Személyi számítógép Set Top Box Erősítő, hangszóró rendszerrel Videomagnó DVD-lejátszó Tartalom Mindenképpen olvassa el! Biztonsági óvintézkedések (Vigyázat! / Figyelem!) Megjegyzések Karbantartás Gyors Használatbavételi Segédlet Tartozékok / egészítők Vezérlők azonosítása Csatlakoztatás Automatikus hangolás Élvezze tévéjét! Alapfunkciók Tévénézés Videók és DVD-k nézése Teletext megtekintése További funkciók A menüfunkciók használata (kép, hangminőség stb.) Csatornák szerkesztése és beállítása A számítógép képernyőjének megjelenítése a -készüléken Külső felszerelés (Q-ink / Vezérlés HDMI-vel / Csatlakoztatás) GFK stb. Műszaki információ GFK icenc Műszaki adatok Gyors Használatbavételi Segédlet Egyedi beállítások További beállítások GFK stb.

3 Biztonsági óvintézkedések Megjegyzések Ha bármi rendellenességet tapasztal, azonnal húzza ki a tápkábel csatlakozóját! (például különös szag füst) Vigyázat! A hálózati csatlakozódugó és kábel kezelése A hálózati csatlakozódugót helyezze be teljesen a dugaszolóaljzatba. (Ha a csatlakozódugó laza, akkor felforrósodhat, és tüzet okozhat.) Gondoskodjon könnyű hozzáférésről a töltési kábel dugójához. Győződjön meg arról, hogy a földelő érintkezője biztonságosan csatlakoztatva van, az áramütés elkerülése érdekében. Az I. osztály besorolással rendelkező terméket földelt fali aljzathoz kell csatlakoztatni. Ne érintse meg a csatlakozódugót nedves kézzel. (Ez áramütést okozhat.) Ne sértse fel a hálózati tápkábelt. (A sérült kábel tüzet áramütést okozhat.) Ne mozdítsa el a tévét, ha a tápkábel a csatlakozóaljzatba van csatlakoztatva. Ne helyezzen a kábelre nehéz tárgyat, és ne helyezze magas hőmérsékletű tárgy mellé. Ne csavarja meg, ne hajlítsa meg túlságosan és ne feszítse ki a kábelt. Ne húzza a kábelt. A kábel kihúzásakor a csatlakozódugót fogja meg. Ne használjon sérült csatlakozódugót csatlakozóaljzatot. A tévékészülék tisztítása esetén húzza ki a csatlakozókábel dugóját. (A feszültség alatt levő egység tisztítása áramütést okozhat.) Ha a tévékészüléket hosszú időn keresztül nem használják, akkor húzza ki a tápkábel dugóját. Hagyjon elegendő helyet a készülék körül a kisugárzott hőnek. Figyelem! A televízió kikapcsoltan is fogyaszt némi áramot, ha a tápkábel dugója áram alatt levő csatlakozóaljzatba van dugva. Ha a függönyök stb. eltorlaszolják a szellőzést, akkor ez túlmelegedést, tüzet áramütést okozhat. (cm) Ne takarja le a hátulsó szellőzőnyílásokat Huzamosabb ideig ne hagyjon állóképet a képernyőn Ha hosszú ideig jelenít meg állóképet a plazmaképernyőn, utóképek jelenhetnek meg. Az utókép jelenség nem utal rendellenes működésre, nem vonatkozik rá garancia. Tipikus állóképek Csatornaszám és egyedi logók üzemmódban megjelenített képek Videojátékok Számítógépes kép Ha nem érkezik jel, nem indít semmilyen AV műveletet (. oldal), az utókép jelenség elkerülése érdekében pár perc elteltével automatikusan bekapcsol a képernyővédő. Jel észlelésekor új művelet indításakor a képernyővédő automatikusan eltűnik. Tartsa távol a készüléket a következő felszerelésektől Elektronikai készülékek Különösképpen a videoberendezéseket tartsa távol a készüléktől (az elektromágneses interferencia torzíthatja a képet / hangot). Infravörös érzékelővel ellátott készülékek Ez a televízió szintén bocsát ki infravörös sugárzást (ez a másik felszerelés működésére lehet hatással). Ne távolítsa el a burkolatokat SOHA ne módosítsa saját kezűleg a készüléket (A magas feszültségű összetevők komoly áramütést okozhatnak.) A készüléket a helyi Panasonic forgalmazónál kell ellenőriztetni, beállíttatni javíttatni. Ne helyezzen idegen tárgyakat a készülék belsejébe Ne hagyja, hogy fém gyúlékony anyag essen a készülékbe a szellőzőnyílásokon keresztül (ez tüzet áramütést okozhat). A készüléket ne tegye ki közvetlen napsugárzásnak más sugárzó hő hatásának A készüléket ne tegye ki közvetlen napsugárzásnak más sugárzó hő hatásának. Soha ne helyezzen gyertyát nyílt lángot a -készülék tetejére közelébe, mert az tüzet okozhat. AC - V / Hz Tartsa távol a folyadékokat a tévétől A tűzveszéllyel áramütés kockázatával járó rongálódás elkerülése érdekében ne tegye ki a készüléket csöpögő fröcskölő víz hatásának. Ne helyezzen vízzel folyadékkal töltött edényt (mint pl. váza, pohár, kozmetikumok stb.) a készülék tetejére (illetve a fölötte lévő polcra stb.). Ne helyezze a tévét instabil felületre Csak erre a célra szánt állványt / felszereléseket használjon Nem engedélyezett állvány egyéb szerelvények használata esetén a készülék egyensúlya bizonytalanná válhat, ez a sérülés kockázatával jár. Kérje meg a helyi Panasonic forgalmazót a beállítások elvégzésére. Használja a kiegészítőkként forgalmazott állványokat (. oldal). Karbantartás Először is húzza ki a tápkábel dugóját a csatlakozóaljzatból. jelző panel Napi gondozás Óvatosan törölje tisztára a felületet egy puha törlőruhával. Nagyobb szennyeződések Törölje tisztára a felületet egy puha ruhával, amelyet tiszta vízzel kis mennyiségű semleges mosogatószert tartalmazó vízzel nedvesíthet meg. Ezután, egy puha, száraz ruhával egyenletesen törölje tisztára a felületet, míg az megszárad. Figyelem! A kijelző-panel felületét különleges bevonattal látták el, és könnyen megsérülhet. Ne ütögesse karcolja meg a felületét a körmével más kemény tárggyal. Gondoskodjon róla, hogy a felületet ne érje rovarriasztó, oldószer, hígítószer más illékony anyag (ez károsíthatja a felület minőségét). Burkolat Napi gondozás Törölje tisztára a felületet egy puha, száraz ruhával. Nagyobb szennyeződések A ruhát tiszta vízzel kis mennyiségű semleges mosogatószert tartalmazó vízzel nedvesítse meg. Ezután csavarja ki a ruhát, és törölje vele tisztára a felületet. Végül törölje le a felületet egy száraz ruhával. Figyelem! Vigyázzon, hogy a televízió felületeit ne érje mosószer. (A tévé belsejébe kerülő folyadék a termék meghibásodásához vezethet) Gondoskodjon róla, hogy a felületet ne érje rovarriasztó, oldószer, hígítószer más illékony anyag (ez károsíthatja a felület minőségét, a festék lehámlása miatt). Vigyázzon rá, hogy a burkolat ne érintkezzen hosszú időn keresztül gumival PVC-vel. Tápkábel csatlakozódugója endszeresen törölje le a tápkábel csatlakozódugóját száraz ruhával. (A nedvesség és a por tüzet áramütést okozhat.)

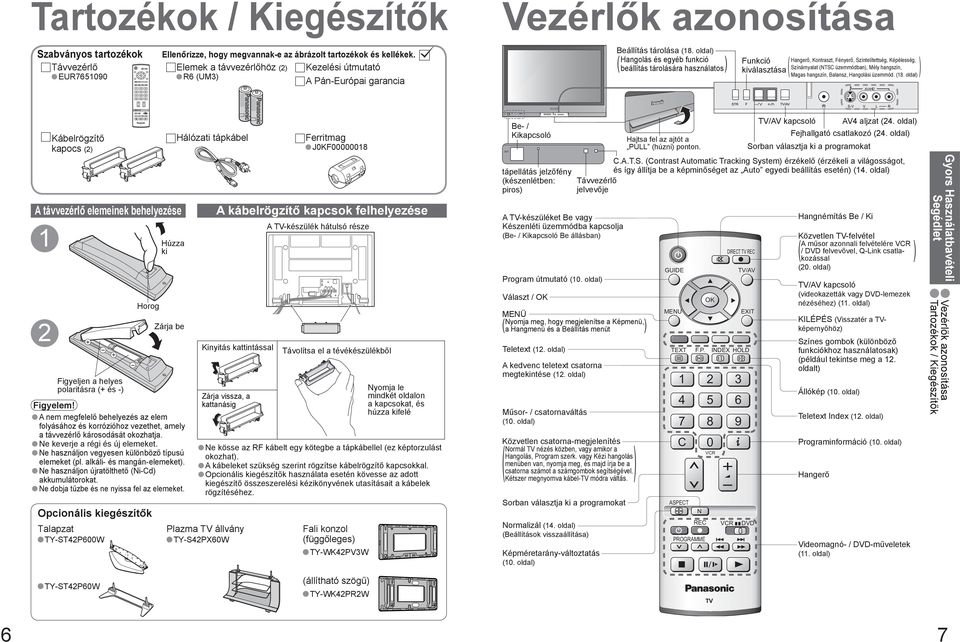

4 N Tartozékok / egészítők Vezérlők azonosítása Szabványos tartozékok Ellenőrizze, hogy megvannak-e az ábrázolt tartozékok és kellékek. Távvezérlő Elemek a távvezérlőhöz () Kezelési útmutató EU (UM) A Pán-Európai garancia C tárolása (. oldal) Hangolás és egyéb funkció beállítás tárolására használatos ( ) Funkció kiválasztása ( ) Hangerő, Kontraszt, Fényerő, Színtelítettség, Képélesség, Színárnyalat (NTSC üzemmódban), Mély hangszín, Magas hangszín, Balansz, Hangolási üzemmód. (. oldal) AV S-V V Kábelrögzítő kapocs () A távvezérlő elemeinek behelyezése Húzza ki + Opcionális kiegészítők - + Figyeljen a helyes polaritásra (+ és -) - Horog Zárja be Figyelem! A nem megfelelő behelyezés az elem folyásához és korrózióhoz vezethet, amely a távvezérlő károsodását okozhatja. Ne keverje a régi és új elemeket. Ne használjon vegyesen különböző típusú elemeket (pl. alkáli- és mangán-elemeket). Ne használjon újratölthető (Ni-Cd) akkumulátorokat. Ne dobja tűzbe és ne nyissa fel az elemeket. Hálózati tápkábel A kábelrögzítő kapcsok felhelyezése nyitás kattintással Zárja vissza, a kattanásig Ferritmag JKF A -készülék hátulsó része Távolítsa el a tévékészülékből Ne kösse az F kábelt egy kötegbe a tápkábellel (ez képtorzulást okozhat). A kábeleket szükség szerint rögzítse kábelrögzítő kapcsokkal. Opcionális kiegészítők használata esetén kövesse az adott kiegészítő összeszerelési kézikönyvének utasításait a kábelek rögzítéséhez. Talapzat Plazma állvány Fali konzol T-STPW T-SPXW (függőleges) T-WKPVW Nyomja le mindkét oldalon a kapcsokat, és húzza kifelé Be- / kapcsoló tápellátás jelzőfény (készenlétben piros) A -készüléket Be Készenléti üzemmódba kapcsolja (Be- / kapcsoló Be állásban) Program útmutató (. oldal) Választ / MENÜ Nyomja meg, hogy megjelenítse a Képmenü, a Hangmenü és a menüt Teletext (. oldal) A kedvenc teletext csatorna megtekintése (. oldal) Műsor- / csatornaváltás (. oldal) Sorban választja ki a programokat Normalizál (. oldal) (ok visszaállítása) Képméretarány-változtatás (. oldal) Hajtsa fel az ajtót a PU (húzni) ponton. GUIDE TEXT F.P. N VC /AV EXIT INDEX HOD C ASPECT POGAMME DIECT EC EC VC DVD /AV kapcsoló AV aljzat (. oldal) Fejhallgató csatlakozó (. oldal) Sorban választja ki a programokat C.A.T.S. (Contrast Automatic Tracking System) érzékelő (érzékeli a világosságot, és így állítja be a képminőséget az Auto egyedi beállítás esetén) (. oldal) Távvezérlő jelvevője ( ) Közvetlen csatorna-megjelenítés Normál nézés közben, amikor a Hangolás, Program szerk. Kézi hangolás menüben van, nyomja meg, és majd írja be a csatorna számot a számgombok segítségével. Kétszer megnyomva kábel- módra váltás. ( ) Hangnémítás Be / ( ) Közvetlen -felvétel A műsor azonnali felvételére VC / DVD felvevővel, Q-ink csatlakozással (. oldal) /AV kapcsoló (videokazetták DVD-lemezek nézéséhez) (. oldal) KIÉPÉS (Visszatér a képernyőhöz) Színes gombok (különböző funkciókhoz használatosak) (például tekintse meg a. oldalt) Állókép (. oldal) Teletext Index (. oldal) Programinformáció (. oldal) Hangerő Videomagnó- / DVD-műveletek (. oldal) Gyors Használatbavételi Vezérlők azonosítása Segédlet Tartozékok / egészítők T-STPW (állítható szögű) T-WKPW

5 Csatlakoztatás Automatikus hangolás A jelen kézikönyvben bemutatott külső felszerelések és kábelek nem tartoznak ehhez a -készülékhez. Kérjük bizonyosodjon meg arról, hogy az egység le van választva a hálózatról, mielőtt bármilyen vezetéket csatlakoztat leválaszt. A -készülék hátulsó része Csatlakoztassa a Q-ink támogatással rendelkező készüléket az AV-höz AV-hoz. (. oldal) AV AV Hátulsó aljzatrész (nagyított nézet) ögzítő oldáshoz Tévénézés VHF / UHF antenna A -csatornákat automatikusan keresi és tárolja. Ezek a lépések nem szükségesek, ha a beállítást a helyi forgalmazó végezte el. VC Indítsa Kapcsolja be a -készüléket a Be- / kapcsolóval Válassza ki az országát and Deutschland Österreich France Italia España Portugal Nederland Danmark Sverige Norge Suomi Belgien Schweiz EADA Polska Česká republika Magyarország E.Eu Start ATP Ezután már használhatja a távvezérlőt a készülék bekapcsolásához készenléti üzemmódba állításához. (Tápellátás jelzőfény Be) Belgium, Svájc és Kelet-Európa esetén válassza a kívánt nyelvet Kézi beállításhoz Zöld (. oldal) el az Automatikus hangolást CH Suchlauf AMÜKÖDIK AZ ATP KEESÉS KÉJÜK VÁJON lépés Abbruch Az Automatikus hangolás keresni kezdi a -csatornákat, és tárolja azokat. Gyors Használatbavételi Segédlet Automatikus Csatlakoztatás hangolás SCAT kábel (teljes huzalozású) -műsorok felvétele DVD felvevő videomagnó F OUT F IN Hálózati tápkábel (Az összes többi csatlakoztatás után csatlakoztassa.) F kábel Segítségre van szüksége a műveletekhez? (példa Hangmenü) Hangmenü Mélyhangszín Magashangszín Balansz Fejhall. Hang. MPX Üzemmód Térhatás-növelés Választás Szabályzás lépni Visszalépni Nem müködik Zene ETÖTÉS FOAMATBAN KÉJÜKVÉJON Prog Nem távvezérelhető Az Automatikus hangolás most már készen van, és a készülék készen áll a használatra. Ha Q-ink (. oldal) felszerelés van csatlakoztatva, akkor a csatornainformációk automatikusan letöltődnek a készülékbe. A csatornák szerkesztéséhez Program szerk. (. oldal) A képernyőn megjelenő útmutató ebben segítséget nyújt.

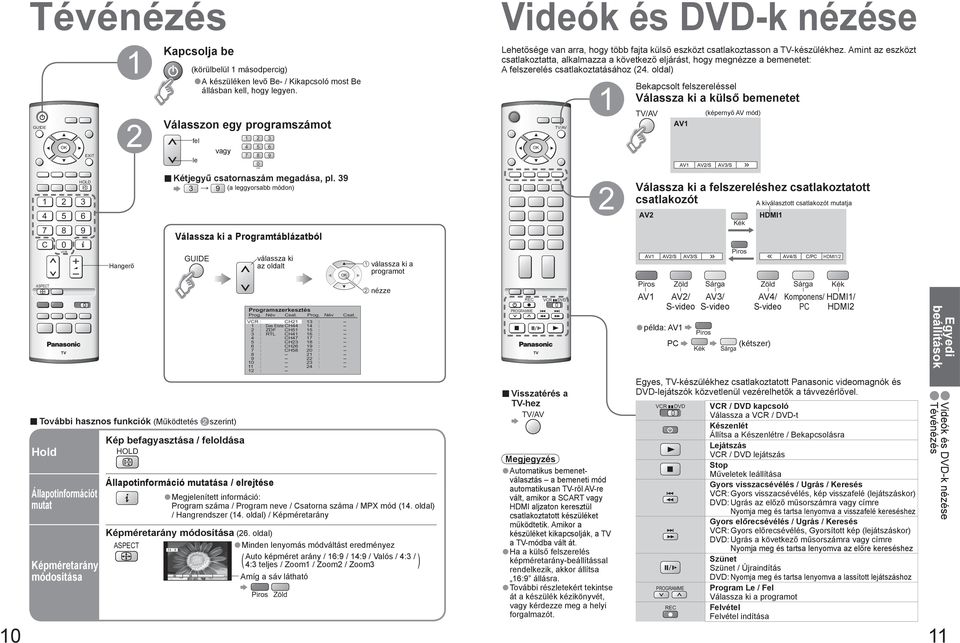

6 Tévénézés GUIDE Videók és DVD-k nézése Kapcsolja be ehetősége van arra, hogy több fajta külső eszközt csatlakoztasson a -készülékhez. Amint az eszközt csatlakoztatta, alkalmazza a következő eljárást, hogy megnézze a bemenetet A felszerelés csatlakoztatásához (. oldal) (körülbelül másodpercig) A készüléken levő Be- / kapcsoló most Be állásban kell, hogy legyen. Válasszon egy programszámot fel EXIT le Bekapcsolt felszereléssel Válassza ki a külső bemenetet (képernyő AV mód) /AV /AV VC Kétjegyű csatornaszám megadása, pl. HOD C (a leggyorsabb módon) Válassza ki a felszereléshez csatlakoztatott csatlakozót A kiválasztott csatlakozót mutatja Kék Válassza ki a Programtáblázatból VC válassza ki az oldalt GUIDE Hangerő ASPECT EC Csat. CH Das Erste CH ZDF CH T CH CH CH CH CH - Csat. - AV/ AV/ S-video S-video példa AV VC DVD Kép befagyasztása / feloldása Hold Állapotinformációt mutat HOD Megjegyzés Állapotinformáció mutatása / elrejtése Megjelenített információ Program száma / Program neve / Csatorna száma / MPX mód (. oldal) / Hangrendszer (. oldal) / Képméretarány Képméretarány módosítása (. oldal) ASPECT Képméretarány módosítása Minden lenyomás módváltást eredményez Auto képméret arány / / / Valós / / teljes / Zoom / Zoom / Zoom Amíg a sáv látható ( Zöld ) Automatikus bemenetválasztás a bemeneti mód automatikusan -ről AV-re vált, amikor a SCAT HDMI aljzaton keresztül csatlakoztatott készüléket működtetik. Amikor a készüléket kikapcsolják, a a -módba vált át. Ha a külső felszerelés képméretarány-beállítással rendelkezik, akkor állítsa állásra. További részletekért tekintse át a készülék kézikönyvét, kérdezze meg a helyi forgalmazót. AV/ Komponens/ HDMI/ HDMI S-video Kék Sárga (kétszer) Egyes, -készülékhez csatlakoztatott Panasonic videomagnók és DVD-lejátszók közvetlenül vezérelhetők a távvezérlővel. /AV szerint) Kék POGAMME EC VC / DVD kapcsoló Válassza a VC / DVD-t Készenlét Állítsa a Készenlétre / Bekapcsolásra ejátszás VC / DVD lejátszás Stop Műveletek leállítása Gyors visszacsévélés / Ugrás / Keresés VC Gyors visszacsévélés, kép visszafelé (lejátszáskor) DVD Ugrás az előző műsorszámra címre Nyomja meg és tartsa lenyomva a visszafelé kereséshez Gyors előrecsévélés / Ugrás / Keresés VC Gyors előrecsévélés, Gyorsított kép (lejátszáskor) DVD Ugrás a következő műsorszámra címre Nyomja meg és tartsa lenyomva az előre kereséshez Szünet Szünet / Újraindítás DVD Nyomja meg és tartsa lenyomva a lassított lejátszáshoz Program e / Fel Válassza ki a programot Felvétel Felvétel indítása Videók és DVD-k nézése Tévénézés Visszatérés a -hez Sárga További hasznos funkciók (Működtetés AV POGAMME Prog. DVD Zöld Egyedi beállítások Programszerkesztés Prog. VC Sárga Zöld nézze VC HDMI/ válassza ki a programot

7 Teletext megtekintése Amennyiben a műsorszolgáltató ezt biztosítja, akkor igénybe veheti a teletext szolgáltatást, beleértve a híreket, időjárás-előrejelzést és feliratozást. Mi a FOF üzemmód? FOF üzemmódban négy különböző színű téma helyezkedik el a kijelző alján. Hogy több információt jelenítsen meg e témák egyikéről, nyomja meg a megfelelő színű gombot. Ez a lehetőség módot nyújt arra, hogy gyorsan megjelenítse a bemutatott témákkal kapcsolatos információt. Mi a ista üzemmód? ista üzemmódban négy különböző színű oldalszám helyezkedik el a képernyő alján. E számok közül mindegyik megváltoztatható és eltárolható a memóriájában. ( A leggyakrabban megtekintett oldalak számának tárolása,. oldal) Módválasztás Teletext a menüben (. oldal) Aloldal száma Váltás Teletextre TEXT << Megjeleníti az Indexet (a tartalom a műsorszolgáltatótól függően változik) Jelenlegi oldal száma >> Feb Idő / Dátum TEETEXT INFOMATION Színsáv TEXT F.P. HOD Index le VC Visszalépés a főoldalra INDEX F.P. Csak FOF üzemmód Hívja elő a kék -ben tárolt oldalt. A gyári beállítás P. A leggyakrabban megtekintett oldalak számának tárolása és előhívása a színsávval (csak a műsorkalauz első csatornáján) Zöld Sárga Kék (A színes sávnak felel meg) VC Kontraszt beállítása HOD Amint megjelenik a kék sáv Visszatérés a - A leggyakrabban megtekintett oldalak számának tárolása Amint az oldal megjelenik A megfelelő színes gomb (Csak ista üzemmód) tartsa lenyomva Tárolt oldalszámok módosítása Egyedi beállítások Folytatás Nézze a tévét és a teletextet két ablakban, egyszerre Tekintse meg Multi Kapcsolja a Kép és (Nyomja meg szöveg üzemmódot ki Window kétszer) be (több ablak) nézetben A műveleteket csak a Teletext képernyőn lehet végrehajtani. fel HOD Egy kedvenc oldal előhívása Válassza ki az oldalt Automatikus frissítés leállítása folytatása INDEX HOD Ha az aktuális oldalt meg kívánja tartani, megállítva a lapozást A szám fehérre változik. Adja meg az új oldalszámot Módosítani kívánt színgomb hez TEXT tartsa lenyomva VC A képernyő bal felső sarkában jelenik meg Az utóképhatás kiküszöbölése érdekében a képkontraszt alacsonyabb lesz állóképeknél. Aloldal megtekintése A teletext kényelmes használata ejtett adatok felfedése Újbóli elrejtés Írja be a -jegyű számot Kék példa P Aloldalak Az aloldalak száma műsorszolgáltatónként változik (akár oldal). A keresés némi időt vehet igénybe, ezalatt a -t nézheti. háttérkép megjelenítése teletext oldal keresése közben (ASÓ) Zöld (Az oldal ASÓ felének nagyítása) Megadott aloldal megtekintése ejtett szöveges tartalom, pl. kvízoldalak válaszainak megjelenítése (FESŐ) Teljes / Felső / Alsó Teletext megtekintése Aloldal megtekintése (ha a teletext nem csak egyoldalas) Megjegyzés Normál (TEJES) Nézze a tévét, amíg a frissítésre vár A teletext automatikusan frissül, amint új információ válik elérhetővé. Ideiglenesen a -képernyőre vált át Megjelenik, amint a frissítés kész Sárga Sárga Módosult oldal megtekintése (Nem válthat csatornát.) A híroldal olyan funkciót nyújt, amely a legfrissebb hírek beérkezését jelzi ( Gyorshírek ).

8 A menüfunkciók használata A különböző menük lehetővé teszik, hogy a kép, hang egyéb funkciókat beállítsa, így Ön a -nézést saját igényeihez igazíthatja. Menü megjelenítése Képmenü Egyedi beállítások Kontraszt Fényerő Színtelítettség Képélesség Színárnyalat Színhőmérséklet Colour management P-N MPEG N D-COMB Képmenü Egyedi beállítások Kontraszt Fényerő Színtelítettség Képélesség Színárnyalat Színhőmérséklet Colour management P-N MPEG N D-COMB Megjeleníti a beállítható funkciókat (a bemeneti jel szerint változó) Dinamikus Normál Be Auto Be Dinamikus Normál Be Auto Be Menülista Menü Menüpont ok / Konfigurációk (alternatív lehetőségek) Képmenü Egyedi beállítások minden egyedi beállításra Kontraszt, Fényerő, Színtelítettség, Képélesség Alapvető képmód (Dinamikus / Normál / Házi-mozi / Auto) minden bemeneti jelre Egyedi beállítások Dinamikus Beállítja a színt, fényerőt, stb. minden képmódra, az Ön ízlése szerint A kép színárnyalatát állítja be Színárnyalat Színárnyalat Csak NTSC jel fogadására Színhőmérséklet választja a teljes kép színegyensúlyát (Hideg / Normál / Meleg) Színhőmérséklet Normál EXIT Menü kiválasztása Colour management Automatikusan beállítja a színeket élénk színekre ( / Be) Colour management Be Főmenü Automatikusan csökkenti a nem kívánt képzajt ( / Normál / Dinamikus / Auto) P-N Képmenü következő Nem érvényes beállítás HDMI, HD jelek esetén P-N Auto MPEG N Automatikusan csökkenti a képzajt D, DVD és VCD forrás megtekintésekor ( / Min / Mid / Max) MPEG N Hangmenü Automatikusan állóképeket készít, és a lassított képek élénkebbek lesznek ( / Be) D-COMB Csak PA NTSC jel fogadására D-COMB Be (példa Képmenü) Nem érvényes az GB, S-Video, komponensek, és HDMI esetében Mély hangszín A mély hangszín kimeneti szintjét állítja be (Magas Alacsony) Mély hangszín Válassza ki a kívánt pontot Magas hangszín A magas hangszínű, éles hangok kimeneti szintjét állítja be (Magas Alacsony) Magas hangszín Balansz A jobb és bal hangszórók hangerejét állítja be Balansz Fejhall. Hang. A fejhallgató hangerejét állítja be (Magas Alacsony) Fejhall. Hang. Sztereo / mono kiválasztása (Monó / Sztereó) Normál esetben Sztereó MPX MPX Sztereó Ha a sztereó jel nem fogható Mono N M / M Akkor áll rendelkezésre, ha mono jel érkezik (példa Képmenü) Üzemmód Javítja a hangminőséget zene és előadások esetén (Zene / Beszéd) Üzemmód Zene Térhatás-növelés Nagyobb térhatást nyújt a dinamikus hangjavító révén ( / Be) Térhatás-növelés Módosítás kiválasztás A jel szerint választ, ha HDMI van csatlakoztatva HDMI bemenet (Auto / Digitális / Analóg) (. oldal) HDMI bemenet Auto A HDMI csatlakozó csak a digitális jelhez szolgál módosítás választja azt a csatlakozót, amelyhez egy Q-ink kompatibilis készülék csatlakozik Q-ink Q-ink AV ( / AV / AV) (. oldal) tárolás választja a jelet, amely a -től a Q-ink készülékhez továbbítódik ( / AV / AV / AV / AV / Monitor) (Egyes AV / AV-es kimenet Képernyő A képernyőn megjelenített kép AV -es kimenet (példa Képmenü) funkciókhoz A komponens jeleket nem lehet kimenetre tenni szükséges) Vezérlés HDMI-vel Vezérlés HDMI funkcióval ( / Be) (. oldal) Vezérlés HDMI-vel Be Válasszon a lehetőségek közül Teletext Teletext megjelenítési mód (FOF / ista) (. oldal) Teletext FOF A lehetőségek száma és helyzete kapcs. Időzítő Beállítja azt az időt, amikor a készülék automatikusan kikapcsol. ( / / / / / / ) (percek) kapcs. Időzítő választja a teletext nyelvét(nyugat / Kelet / Kelet) Színhőmérséklet Normál Nyugat angol, francia, német, görög, olasz, spanyol, svéd, török Text-nyelv Text-nyelv Nyugat Kelet cseh, angol, észt, lett, román, orosz, ukrán Visszatérés a -hez Módosított Kelet cseh, magyar, lett, lengyel, román Növeli az oldalpanel fényerejét ( / Alacsony / Közepes / Magas) EXIT Állítsa be a csúszkával Oldal panel Az ajánlott beállítás a Magas, hogy a panel beégését megakadályozza Oldal panel Képélesség Takarékos üzem Csökkenti a kép fényerejét, hogy az áramfogyasztással takarékoskodjon ( / Be) Takarékos üzem Program szerk. Program szerkesztése (. oldal) Program szerk Megjelenítés Visszatérés az Elmozdítás ATP Automatikus beállítás (. oldal) ATP Megjelenítés előző képernyőre A következő képernyőre Kézi hangolás Kézi beállítás (. oldal) Kézi hangolás Megjelenítés Hangolás Megjelenítés Finom hangolás Csatornák fi nomhangolása (pl. eső stb. esetén) Finom hangolás Színrendszer választja az opcionális színrendszert, a videojelektől függően (Auto / PA / SECAM / NTSC) Színrendszer Auto Megjeleníti a következő képernyőt Hangerő Beállítja az egyes állomások hangerejét Hangerő Kapcsolja Be, ha a dekóder az AV AV csatlakozóhoz egy Q-ink készüléken Dekóder (AV / AV) Dekoder /AV/ át csatlakozik. ( / Be) A beállítás visszavonása OSD-nyelv Módosítja a képernyőn megjelenő szövegek nyelvét OSD-nyelv Megjelenítés N Színrendszer AV módban kiválasztja az opcionális színrendszert, a videojelek alapján Színrendszer Auto Hangerő Az AV, és HDMI üzemmód hangerejét állítja be Hangerő Más menü jelenik meg, mialatt számítógépet használ. (. oldal) AV üzemmódban a Hangmenü és a kevesebb választási lehetőséget kínál. Hangmenü Hangolás Kontraszt Fényerő Színtelítettség Képélesség A menüfunkciók használata További beállítások (kép, hangminőség stb.)

9 Csatornák szerkesztése és beállítása Az aktuális csatorna-beállítás megváltoztatható a szükségletek és vételi körülmények szerint. Menü megjelenítése Válassza ki a szerkeszteni kívánt programszámot Program szerk Prog. Csat. etiltás endsz CH CH CH CH CH ABC XZ FTP SC SC SC SC SC Programszám FTP Kurzor EXIT Szerkesztés Válassza a lehetőséget Főmenü Képmenü lépéshez EXIT Q-ink AV -es kimenet Vezérlés HDMI-vel Teletext kapcs. Időzítő Text-nyelv Oldal panel Takarékos üzem Hangolás OSD-nyelv AV Be FOF Nyugat Megjelenítés következő Hangolás Program szerk ATP Kézi hangolás Finom hangolás Színrendszer Hangerő Dekoder /AV/ Megjelenítés Auto Program szerk Prog. Csatornák szerkesztése Program szerk. Válassza ki a funkciót következő Sárga Megerősítés után nyomja le a Válassza ki a célt Zöld gombot gombot Sárga A csatornaszám módosításához Válassza a Hangolás lehetőséget Zöld Megerősítés után nyomja le a Törlés Hozzáadás Mozgatás Csatornaszám módosítása módosítása Zárolás Hangrendszer módosítása etöltés a készülékre Csat. etiltás endsz Válassza a Csat. mezőt CH CH CH CH CH ABC XZ FTP SC SC SC SC SC Módosítsa a számot (A C és szám-gombokkal is módosítható) A csatornaválasztáskor megjelenő műsorszolgáltató nevének megváltoztatása Program szerk Prog. Csat. etiltás endsz CH CH CH CH CH XZ FTP SC SC SC SC SC ABCDEFGHIJKMNOPQST UVWXZ+-. Válassza a mezőt Válassza ki a betűt A következő betűvel Ismételje meg Használható betűk Zárolás Program szerk Prog. Csat. etiltás endsz CH CH CH CH CH ABC XZ FTP SC SC SC SC SC Válassza a etiltás mezőt Válassza Be ( a zárolás feloldásához) Nem választhatja ki a zárolt csatornát a számgombokkal a C gombbal. A hangrendszer módosítása a jelek alapján Program szerk Prog. Csat. etiltás endsz CH CH CH CH CH ABC XZ FTP SC SC SC SC SC Válassza a endsz mezőt Válassza ki a hangrendszert SC PA B, G, H / SECAM B, G SC PA I SC PA D, K / SECAM D, K F SECAM / Csatornák szerkesztése és beállítása További beállítások Hangmenü Törléshez Hozzáadáshoz Mozgatáshoz következő A csatorna-információ letöltéséhez egy, a -készülékhez csatlakoztatott Q-ink kompatibilis készülékre Kék Automatikusan átvitelre kerül (néhány másodperc) A részleteket megtekintheti (. oldal) Nem érhető el, ha a Q-ink -re van állítva a -ban (. oldal) Tárolás

10 Csatornák szerkesztése és beállítása A -készülékhez csatlakoztatott számítógép képernyője megjeleníthető a -készüléken. A számítógép hangját is hallhatja, ha audiokábelt csatlakoztat. A számítógép csatlakoztatása (. oldal) A területen fogható csatornák automatikus beállítása Indítsa el az Automatikus hangolást Tőrli az ősszes hangolási adatot Automatikus beállítás ATP ATP indítása lépés Visszalépni Deutschland Österreich France Italia España Portugal Nederland Danmark Sverige Norge Suomi Belgium Schweiz EADA Polska Česká republika Magyarország E.Eu /AV start /AV A beállítások letöltődnek egy, a készülékhez csatlakoztatott Q-ink kompatibilis készülékre. Minden korábbi beállítás törlődik. Ha a műveletek befejeződtek, az -es programszámú műsor fog megjelenni. Adattárolásra nem kerül sor, ha a műveleteket félbeszakítják. Válassza ki a külső bemenetet A beállítások automatikusan hajtódnak végre Válassza a lehetőséget Kék (Következő oldal) CH MÜKÖDIK AZ ATP KEESÉS KÉJÜK VÁJON Sárga Nyomja meg kétszer Visszatérés a -hez lépés Visszalépni Megfelelő jelek(. oldal) Ha a Vízsz. frekvencia / Függ. frekvencia pirossal jelenik meg, akkor lehet, hogy a jelek nem támogatottak. Ország /AV Megjeleníti a számítógép képernyőjét Számítógép-menü beállítások (igény szerinti módosítás) Az Automatikus hangolás után a beállítások szabadon módosíthatók Válassza ki a programszámot, és keressen végig a csatornán Csatorna Megjegyzés Kézi hangolás C Kézi hangolás keresés CH Kézi beállítás Ismételje és Hangolás indítása - / + Tárolás lépés Visszalépni Közvetlen bevitel A programszám villog. Ha egy videomagnó csak egy F kábellel van csatlakoztatva, akkor válassza a programszámot. Menü A kézi beállításhoz használja a készüléken levő gombokat (Jelenítse meg a Kézi hangolás -t) (Program, Csatorna (választás), Hangrendszer) (Program módosítása csatornakeresés indítása) (Tárolás) - (Ismételje meg) Visszatérés a -hez Programszám (villog) Csatornaszám (villog) Hangrendszer (villog) Menüpont -től (. oldal) ok / Konfigurációk (opciók) Egyedi beállítások, Kontraszt, Fényerő, Képélesség, Színhőmérséklet (. oldal) W/B High További W/B High B beállítá- W/B ow sok W/B ow B A fényes vörös terület fehéregyensúlya A fényes kék terület fehéregyensúlya és ismételten A sötétvörös terület fehéregyensúlya A sötétkék terület fehéregyensúlya Gamma (. /. /. / S vonal) esolution Széles nézetre vált át VGA ( x képpont), WVGA ( x képpont), XGA ( x képpont), WXGA ( x képpont) Az opciók a jelektől függően változnak Órajel Ha zaj jelenik meg, akkor állítsa a minimális értékre Vízszintes pozíció beállítása ( Hangolási üzemmód. oldal) A menüfunkciók használata Vízszintes pozíció (Nyomja meg többször egymás után a Hangolási üzemmód megjelenéséig) beállítások Függőleges Villódzás és torzulás kiküszöbölése Órajel szerinti beállítás Szinkron Egy másik szinkronjelet választ, ha a kép torzult (V + F szink. / On G) V + F szink. a számítógépről érkező vízszintes és függőleges jelek szerint On G a számítógépről érkező zöld jel szerint (ha van ilyen) Hangolás indítása Kurzor mozgatás Tárolás lépés ST F -/ +/ / AV Órajel fázis Kézi hangolás,+ / AV ST F Függőleges pozíció beállítása pozíció CH SC Csatorna ok végrehajtása Képmenü Programszám Tárolás A számítógép képernyőjének megjelenítése a -készüléken További beállítások Csatornák szerkesztése és beállítása FIGEMEZTETÉS Válassza ki az országát beállítás A számítógép képernyőjének megjelenítése a -készüléken Ha zaj jelenik meg, akkor állítsa a minimális értékre Hangerő, Oldal panel, Takarékos üzem, OSD-nyelv (. oldal) Hangmenü (. oldal)

11 Külső felszerelés Azt veszi fel, amit lát Információ / Üzenet Bekapcsoló csatlakozás és egyszerű lejátszás kapcsoló csatlakozás Q-ink A Q-ink reteszeli a -készüléket és a videomagnót / DVD felvevőt, lehetővé teszi az egyszerű felvételt és lejátszást. Feltétel Használjon a következő feliratokkal ellátott videomagnót / DVD felvevőt Q-ink, NEXIEWINK, DATA OGIC, Easy ink, Megalogic SMATINK Csatlakoztassa a készüléket a -készülékhez, az AV AV csatlakozón keresztül, teljes huzalozású SCAT kábellel (. oldal) A Q-ink csatlakozó beállítása a menüben (Q-ink, AV / AV-es kimenet). (. oldal) Csatorna-beállítások letöltése Hajtson végre egy automatikus hangolást. (. oldal) Ha első alkalommal használja ezt a készüléket, akkor tekintse meg az Automatikus hangolás -ról szóló szakaszt. (. oldal) Hajtsa végre a letöltést a készülékre. (. oldal) Elérhető funkciók Néhány felvevő készülék nem használható. Olvassa el a készülék kézikönyvét. Közvetlen felvétel Aktuális műsor azonnali felvétele videomagnóra / DVD-re. Amikor közvetlen -felvételt végeznek, akkor a DIECT EC felvevő készülék automatikusan bekapcsolódik, ha DIECT EC készenléti állapotban volt. A felvevő készülék saját tunerről vesz fel. A készülék kikapcsolható a felvétel során. Ha AV forrás képét rögzíti, ne kapcsolja ki a készüléket, mert a felvétel leáll. A felvételi információ amennyiben a felvétel nem lehetséges - egy üzenet jelenik meg. (Csak akkor, ha a programszám AV üzemmód egyes készülékeknél.) Helyezzen egy videokazettát DVD-lemezt a felvevő készülékbe, és az, valamint a -készülék bekapcsolódik, a bemeneti mód automatikusan átkapcsolódik, így Ön megtekintheti a tartalmat. (Csak akkor, ha a -készülék készenléti üzemmódban volt.) Ha a -készüléket készenléti üzemmódba kapcsolja, a felvevő készülék is automatikusan készenléti állapotba áll. (Csak akkor, ha a videokazetta a DVD nem aktív.) DATA OGIC (a Metz Corporation védjegye) Easy ink (a Philips Corporation védjegye) Olvassa el a készülék kézikönyvét is. Megalogic (a Grundig Corporation védjegye) SMATINK (a Sony Corporation védjegye) A készülék együttműködik a HDAVI Control funkcióval rendelkező egyéb Panasonic termékekkel, így további HDMI csatlakoztatási lehetőség áll rendelkezésére. A HDMI csatlakozások egyes Panasonic készülékekhez (Panasonic DVD felvevő DIGA, Panasonic Házimozi ejátszó, Panasonic Erősítő stb.) lehetővé teszik, hogy Ön az egyszerű lejátszást a házimozit élvezze. A csatlakozásokat illetően tekintse át a Csatlakozások -szóló szakaszt (. oldal). Olvassa el a készülék kézikönyvét is. Nem HDMI-kompatibilis kábelek nem használhatók. Az alkalmazható készülékek tekintetében kérjen tanácsot a helyi Panasonic forgalmazótól. csatlakozás Egyszerű lejátszás Házimozi hangszóró Bekapcsoló csatlakozás kapcsoló Vezérlés HDMI-vel " Control" A csatlakoztatásokat követően kapcsolja be a készüléket, majd kapcsolja be a -készüléket. Menü megjelenítése Főmenü Házi mozi Válassza a lehetőséget Főmenü Házi mozi Képmenü Hangmenü Válassza a Vezérlés HDMI-vel lehetőséget Q-ink AV -es kimenet Vezérlés HDMI-vel Teletext kapcs. Időzítő Text-nyelv Oldal panel Takarékos üzem Hangolás OSD-nyelv AV Be FOF Nyugat Válassza a Be opciót (a Be az alapértelmezett) következő Az automatikus bemenet-választás Ha egy csatlakoztatott Panasonic készülék működik, akkor a bemeneti üzemmód automatikusan kerül kiválasztásra. Amint kikapcsolják, a bemeneti üzemmód visszatér az eredetihez. A házimozi hangszóróit a -készülék távvezérlőjével szabályozhatja. Ez a funkció akkor érhető el, ha Panasonic erősítő házimozi van csatlakoztatva. Házi mozi Menü megjelenítése Válassza a Házi mozi hangszóró lehetőséget Képmenü Hangmenü következő A készülék beállítása (automatikusan bekapcsol, ha készenléti üzemmódban volt) Hangerő fel / le gomb Némítás hangszóró A -készülék hangszórói aktívak Ha a Házi mozi lehetőséget választja, a hangszórók elnémulnak. Ha a készüléket kikapcsolják, a -készülék hangszórói ismét aktívvá válnak. Ha egy csatlakoztatott Panasonic készüléket működtet, a -készülék is automatikusan bekapcsol, és a tartalmat lejátssza. (Csak akkor, ha a -készülék készenléti üzemmódban volt.) Ha a -készüléket készenléti állapotba kapcsolja, a csatlakoztatott Panasonic készülék is automatikusan készenléti állapotba áll. Külső felszerelés További beállítások

12 PB P PB P PB P PB P PB P PB P Külső felszerelés AV AV AV AV COMPONENT Csatlakoztatás Az ábrán látható külső berendezések és kábelek nem tartozékai a -készüléknek. Videomagnó / DVD felvevő csatlakoztatása (Felvétel, ejátszás) A -készülék hátulsó része A Q-ink csatlakozáshoz (. oldal) Videomagnó / DVD felvevő Videomagnó / DVD felvevő és Set top box csatlakoztatása (példa) Videomagnó / DVD felvevő A -készülék hátulsó része AV AV AV AV COMPONENT AUDIO IN SCAT SCAT AUDIO IN GB AUDIO GB VIDEO VIDEO VIDEO AUDIO VIDEO S-VIDEO S-VIDEO SCAT GB AUDIO GB VIDEO VIDEO VIDEO AUDIO VIDEO S-VIDEO S-VIDEO SCAT Set Top Box SCAT HDMI DVD lejátszó csatlakoztatása (ejátszás) A -készülék hátulsó része DVD felvevő és videomagnó csatlakoztatása (példa) A -készülék hátulsó része DVD felvevő AV HDMI AV AV AV AV SCAT SCAT AV AV AV COMPONENT AUDIO IN COMPONENT AUDIO IN Videomagnó GB AUDIO GB VIDEO VIDEO VIDEO AUDIO VIDEO S-VIDEO S-VIDEO A -készülék elülső része AV SCAT P PB DVD-lejátszó GB AUDIO GB VIDEO VIDEO VIDEO AUDIO VIDEO S-VIDEO S-VIDEO Vezérlés HDMI-vel (. oldal) Egyszerű lejátszás (A HDMI terminálhoz csatlakoztatással kapcsolatban lásd a. oldalt.) A -készülék hátulsó része AV SCAT Panasonic DVD felvevő DIGA Külső felszerelés S-V V V S-V Csatlakoztassa az S-VIDEO VIDEO csatlakozót. Set top box (GB bemenet) csatlakoztatása A -készülék hátulsó része AV AV AV AV COMPONENT AUDIO IN HDMI AV AV AV COMPONENT AUDIO IN GB AUDIO GB VIDEO VIDEO VIDEO AUDIO VIDEO S-VIDEO S-VIDEO Házi mozi Ez a -készülék Panasonic erősítő Hangszórók Ez a -készülék HDMI Panasonic Player házimozi Hangszórók További beállítások GB AUDIO GB VIDEO VIDEO VIDEO AUDIO VIDEO S-VIDEO S-VIDEO SCAT Set Top Box A -készülék elülső része AV S-V V Csatlakoztassa az S-VIDEO VIDEO csatlakozót. V S-V Panasonic DVD felvevő DIGA Olvassa el a Panasonic Amplifi er Player házimozi kézikönyveit a további részletekért. Panasonic HDMI kábel használatát javasoljuk. A javasolt kábel cikkszáma P-CDHG (, m) P-CDHG (, m) P-CDHG (, m)

13 Külső felszerelés Csatlakoztatások (áttekintés) Ezek a diagramok megmutatják ajánlásainkat, hogy hogyan csatlakoztassa a -készüléket a különböző egyéb készülékekhez. További csatlakoztatások ügyében kérjen tanácsot minden készüléket illetően, tekintse át az alábbi táblázatot, valamint a leírásokat (. oldal). Vezérlés HDMI-vel (. oldal) DIGA Panasonic erősítő Műholdas adások megtekintése Set Top Box Ha HDMI vezérléshez a HDMI terminált használja, első alkalommal válassza a HDMI-t külső kimenetként (. oldal). SCAT kábel Felvétel / lejátszás DVD felvevő / videomagnó SCAT kábel F kábel AV SCAT kábel (M dugó) cmen belül S-V V (AUDIO) Hang a hangszórókon át Erősítő, hangszóró rendszerrel AV AV AV AV (Q-ink) (Q-ink) Ferritmag Fejhallgató (VIDEO) (S-VIDEO) Kamkorder / Játék-felszerelés Húzza vissza a füleket a nyitáshoz Csatlakozó Felvétel / ejátszás (készülék) Videokazetták / DVD-lemezek felvétele / lejátszása / (videomagnó / DVD felvevő) DVD-k megtekintése (DVD lejátszó) Kamkorder képek megtekintése (videokamera) Műholdas műsorok megtekintése (Set top box) Játékok játszása (játék-felszerelés) Q-ink Vezérlés HDMI-vel Nyomja át a kábelt, és zárja le Az egyes csatlakozókhoz csatlakoztatható készüléktípusok (Megtekintés) Átalakító (szükség szerint) Számítógép (Hang hallgatása) AV AV AV DVD-lemezek megtekintése DVD-lejátszó Ajánlott csatlakozás AV PB P COMPONENT AUDIO IN GB AUDIO GB VIDEO VIDEO VIDEO AUDIO VIDEO S-VIDEO S-VIDEO KOMPONENS PB P Külső felszerelés További beállítások

14 Műszaki információ Képméretarány Az optimális méret és képméretarány kiválasztható, így jobb minőségű képekben gyönyörködhet. (. oldal) Auto képméret arány Az automatikus képméretarány funkció négy lépésben meghatározza a teljes képernyőt kitöltő, legideálisabb képméretarányt. Először meghatározza, hogy a megtekintett kép széles képernyős módban jelenik-e meg. Ha igen, átvált a megfelelő arányú széles képernyős módra. Amennyiben az Automatikus képméretarány nem észlel széles képernyős módot, a legfejlettebb technológiát képviselő készülék mindig a lehető legideálisabb megjelenítési formát választja. A képernyőn megjelenő felirat jelzi az Automatikus képméretarány funkció által meghatározott megjelenítést A képernyő bal felső sarkában a SZÉESVÁSZNÚ szó olvasható, ha a készülék szélesképernyő-jelet (WSS) SCAT csatlakozóból érkező vezérjelet érzékel. Ilyenkor az Automatikus képméretarány funkció a megfelelő széles képernyős képméretarányra állítja a megjelenítést. A funkció bármely méretaránynál működik. Ha a készülék a képernyő alsó és felső részén fekete sávot érzékel, a képernyő bal felső sarkában megjelenik az Auto képméret arány felirat. A funkció kiválasztja a legmegfelelőbb képméretarányt, és a képet felnagyítja teljes képernyőméretre. A beállítás pár percet igénybe vehet, a kép fényviszonyaitól függően. Jel elnevezése /AV/AV/ AV/AV Megjegyzés Az arány a programtól stb. függően változik. Ha az arány a szabványos aránynál nagyobb, sötét sávok jelenhetnek meg a képernyő tetején és alján. Ha egy szélesképernyős műsort játszanak le a videomagnón, és a képernyőméret szokatlannak tűnik, akkor állítsa be a videomagnó sávkövetését. (Tekintse át a videomagnó kézikönyvét) Az arány kézi kiválasztása (Csak a üzemmód esetén) Valós teljes Zoom Valós teljes Zoom Képméretarány vezérlőjel Képméretarány üzemmódok Vezérlőjel a SCAT-on Szélesképernyős jel (WSS) keresztül (. tű) Auto képméret Valós teljes Zoom Zoom Zoom AV AV AV AV Component AV AV AV arány PA I O O O O O - O O O O O O O O - O O O PA / O O O O O - O O O O O O M.NTSC O O O O O - O O O O O O NTSC O O O O O - O O O O O O (Csak AV bemenet) ()/i O O O O O - O O O ()/p O O O O O - O O O ()/i O O O O O - O O O O ()/p O O O O O - O O O O ()/p O O O O O O O O O ()/p O O O O O O O O O ()/i O O O O O O O O O ()/i O O O O O O O O O bemenet - O - - O Komponens / HDMI Közvetlenül, torzulásmentesen megjeleníti a arányú képet (nyújott). A képet teljes képernyőn jeleníti meg. A nyújtás csak a bal és jobb perem mentén érzékelhető. A arányú képet vízszintesen nyújtva jeleníti meg, hogy a képernyőhöz illessze. A -es levélszekrény (nyújtott) képet a teljes képernyőn, torzításmentesen jeleníti meg. Zoom Zoom Zoom Zoom A szabványon jeleníti meg a képet, nagyítás nélkül. A szabványon jeleníti meg a képet, torzítás nélkül. A -es levélszekrény képet torzításmentesen jeleníti meg. A -es levélszekrény (nyújtott) képet a teljes képernyőn, torzításmentesen jeleníti meg. A arányban, maximálisan jeleníti meg a képet (enyhe nagyítással). D-sub -tűs csatlakozó jel Érintkező száma HDMI csatlakozás A HDMI (nagy felbontású multimédia interfész) lehetővé teszi, hogy nagy felbontású digitális képeket tekintsen meg, valamint magas minőségű hangot hallgasson a felszerelés és a -készülék csatlakoztatása révén. HDMI DVI kimeneti csatlakozóval ellátott HDMI-kompatibilis berendezés ( ), például digitális egység DVD-lejátszó, csatlakoztatható a HDMI terminálhoz HDMI-szabványos (teljes huzalozású) kábellel. A HDMI a világ első, teljesen digitális felhasználói AV interfésze, amely megfelel a tömörítésmentes szabványnak. Ha a külső készüléknek csak DVI kimenete van, csatlakoztassa a HDMI csatlakozóhoz a DVI-HDMI adapterkábellel ( ). Ha a DVI-HDMI adapterkábelt használja, csatlakoztassa az audio kábelt az audio bemeneti csatlakozóhoz. Az audio beállításokat a HDMI bemenet menüképernyőn végezheti el. (. oldal) A vonatkozó audio jel mintavételezési frekvenciái (. csat..m) khz,, khz, khz ( ) A HDMI embléma fel van tüntetve a HDMI-kompatibilis készülékeken. ( ) Érdeklődjön a helyi digitális készülékeket forgalmazó üzletben. Megjegyzés A HDMI csatlakozó csak a digitális jelhez szolgál. Nem lehet számítógéppel használni. A p/i jelek átalakításra kerülnek a képernyőn való megjelenítés előtt. Ha a csatlakoztatott felszerelés képméretarány-beállítással rendelkezik, akkor állítsa a képméretarányt állásra. Ezek a HDMI csatlakozók A típusúak. Ha egy készüléknek nincs digitális kimeneti csatlakozója, akkor azt a Komponens, S-VIDEO VIDEO csatlakozókhoz lehet kötni, az analóg jelek vételéhez. A HDMI bemeneti csatlakozót a következő képjelekkel lehet használni i, p, i, p, p és i. A kimeneti beállítások beállítása a digitális készüléken. Az alkalmazható HDMI jelekről további részletek a. oldalon találhatók. Számítógép csatlakozás Számítógépet lehet csatlakoztatni a -készülékhez, így a számítógép képernyője jelenik ott meg, és a hang is a -készülékből hallható. A számítógép-jelek, amelyek bemenetként alkalmazhatók Vízszintes pásztázási frekvencia -től khz-ig; függőleges pásztázási frekvencia -től Hz-ig (több, mint jelsor esetén a kép nem jelenik meg megfelelően). A számítógép-adapter nem szükséges a DOS/V-kompatibilis D-sub -tűs csatlakozó esetén. Megjegyzés Egyes számítógépmodellek nem csatlakoztathatók ehhez a -készülékhez. Az alkalmazható jelekről további részletek a. oldalon találhatók. Maximális kijelző-felbontás Modell sorszám Jel elnevezése Érintkező száma Jel elnevezése Érintkező száma Jel elnevezése GND (Föld) NC (nincs csatlakozás) G GND (Föld) NC (nincs csatlakozás) B GND (Föld) HD/SNC NC (nincs csatlakozás) NC (nincs csatlakozás) VD GND (Föld) GND (Föld) NC (nincs csatlakozás) Arány TH-PVE képpont képpont Vezérlés HDMI-vel A készüléket be kell állítani a funkció aktiválásához. Olvassa el a készülék kézikönyvét. beállítások megváltoztak. Ez a funkció esetleg nem működik a szokott módon, a készülék állapotától függően. üzemmódban van. A hangerő funkció megjelenik, amikor a készülék hangerejét állítják. Egyes Panasonic készülékek HDMI csatlakozásai lehetővé teszik az egyszerű lejátszás a házimozi használatát. Kapcsolja be ismét a -készüléket, a bekapcsolt csatlakoztatott készülékkel együtt, ha a csatlakozás a A készüléket a -készülék távvezérlőjével lehet vezérelni e funkció révén, még akkor is, ha a készenléti ehet, hogy a kép a hang nem érhető el az első néhány másodpercben a lejátszás kezdetét követően. ehet, hogy a kép a hang nem érhető el az első néhány másodpercben, miután a bemeneti üzemmódot átváltják. Az egyszerű lejátszás akkor is elérhető, ha az erősítő távvezérlőjét használják. Olvassa el az erősítő kézikönyveit. Műszaki információ GFK stb.

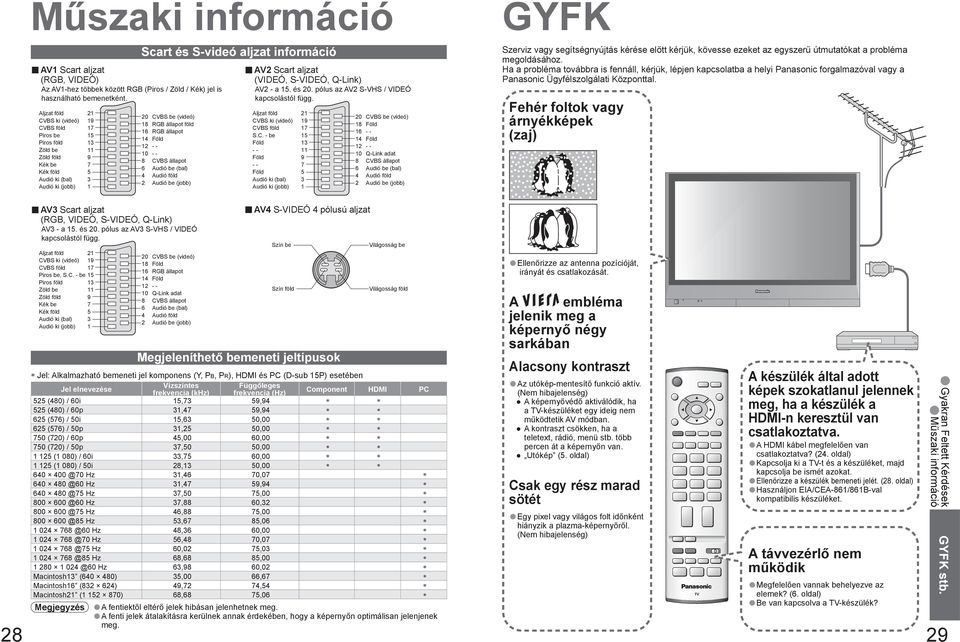

15 Műszaki információ AV Scart aljzat (GB, VIDEÓ) Az AV-hez többek között GB ( / Zöld / Kék) jel is használható bemenetként. Aljzat föld CVBS ki (videó) CVBS föld be föld Zöld be Zöld föld Kék be Kék föld Audió ki (bal) Audió ki (jobb) Scart és S-videó aljzat információ CVBS be (videó) GB állapot föld GB állapot Föld CVBS állapot Audió be (bal) Audió föld Audió be (jobb) AV Scart aljzat (VIDEÓ, S-VIDEÓ, Q-ink) AV - a. és. pólus az AV S-VHS / VIDEÓ kapcsolástól függ. Aljzat föld CVBS ki (videó) CVBS föld S.C. - be Föld - - Föld - - Föld Audió ki (bal) Audió ki (jobb) CVBS be (videó) Föld - - Föld - - Q-ink adat CVBS állapot Audió be (bal) Audió föld Audió be (jobb) GFK Szerviz segítségnyújtás kérése előtt kérjük, kövesse ezeket az egyszerű útmutatókat a probléma megoldásához. Ha a probléma továbbra is fennáll, kérjük, lépjen kapcsolatba a helyi Panasonic forgalmazóval a Panasonic Ügyfélszolgálati Központtal. Fehér foltok árnyékképek (zaj) AV Scart aljzat (GB, VIDEÓ, S-VIDEÓ, Q-ink) AV - a. és. pólus az AV S-VHS / VIDEÓ kapcsolástól függ. Aljzat föld CVBS ki (videó) CVBS föld be, S.C. - be föld Zöld be Zöld föld Kék be Kék föld Audió ki (bal) Audió ki (jobb) CVBS be (videó) Föld GB állapot Föld - - Q-ink adat CVBS állapot Audió be (bal) Audió föld Audió be (jobb) AV S-VIDEÓ pólusú aljzat Megjeleníthető bemeneti jeltípusok Jel Alkalmazható bemeneti jel komponens (, PB, P), HDMI és (D-sub P) esetében Jel elnevezése Vízszintes frekvencia (khz) Függőleges frekvencia (Hz) Component HDMI () / i,, () / p,, () / i,, () / p,, () / p,, () / p,, ( ) / i,, ( ) / Hz,, Macintosh ( ),, Macintosh ( ),, Macintosh ( ),, Megjegyzés A fentiektől eltérő jelek hibásan jelenhetnek meg. A fenti jelek átalakításra kerülnek annak érdekében, hogy a képernyőn optimálisan jelenjenek meg. Szín be Szín föld Világosság be Világosság föld Ellenőrizze az antenna pozícióját, irányát és csatlakozását. A embléma jelenik meg a képernyő négy sarkában Alacsony kontraszt Az utókép-mentesítő funkció aktív. (Nem hibajelenség) A képernyővédő aktiválódik, ha a -készüléket egy ideig nem működtetik AV módban. A kontraszt csökken, ha a teletext, rádió, menü stb. több percen át a képernyőn van. Utókép (. oldal) Csak egy rész marad sötét Egy pixel világos folt időnként hiányzik a plazma-képernyőről. (Nem hibajelenség) A készülék által adott képek szokatlanul jelennek meg, ha a készülék a HDMI-n keresztül van csatlakoztatva. A HDMI kábel megfelelően van csatlakoztatva? (. oldal) kapcsolja be ismét azokat. Kapcsolja ki a -t és a készüléket, majd Ellenőrizze a készülék bemeneti jelét. (. oldal) Használjon EIA/CEA-/B-val kompatibilis készüléket. A távvezérlő nem működik Megfelelően vannak behelyezve az elemek? (. oldal) Be van kapcsolva a -készülék? Gyakran Feltett Kérdések Műszaki információ GFK stb.

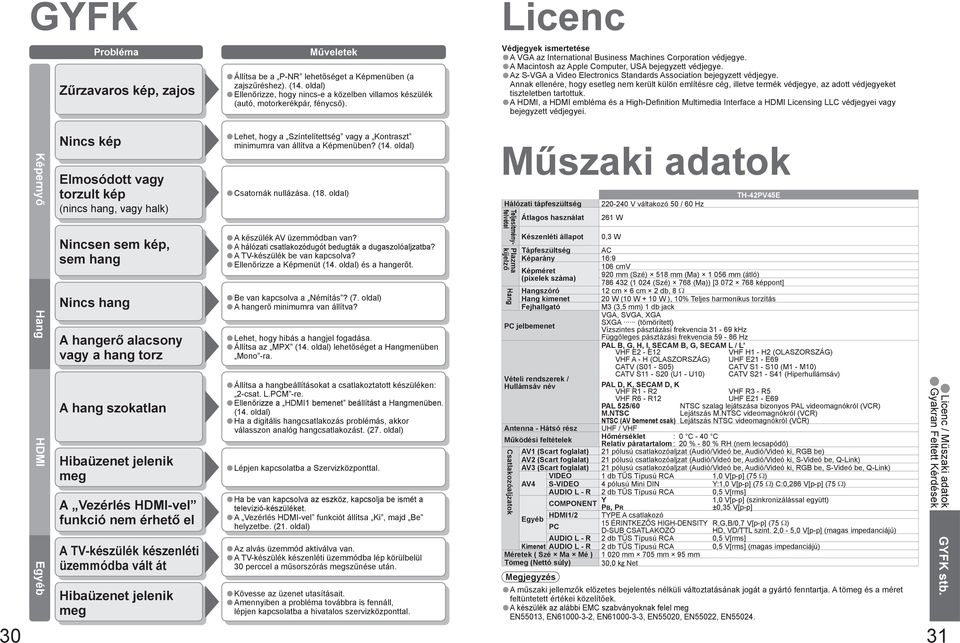

16 GFK icenc Képernyő Hang HDMI Egyéb Probléma Zűrzavaros kép, zajos Nincs kép Elmosódott torzult kép (nincs hang, halk) Nincsen sem kép, sem hang Nincs hang A hangerő alacsony a hang torz A hang szokatlan Hibaüzenet jelenik meg A Vezérlés HDMI-vel funkció nem érhető el A -készülék készenléti üzemmódba vált át Hibaüzenet jelenik meg Műveletek Állítsa be a P-N lehetőséget a Képmenüben (a zajszűréshez). (. oldal) Ellenőrizze, hogy nincs-e a közelben villamos készülék (autó, motorkerékpár, fénycső). ehet, hogy a Színtelítettség a Kontraszt minimumra van állítva a Képmenüben? (. oldal) Csatornák nullázása. (. oldal) A készülék AV üzemmódban van? A -készülék be van kapcsolva? A hálózati csatlakozódugót bedugták a dugaszolóaljzatba? Ellenőrizze a Képmenüt (. oldal) és a hangerőt. Be van kapcsolva a Némítás? (. oldal) A hangerő minimumra van állítva? ehet, hogy hibás a hangjel fogadása. Állítsa az MPX (. oldal) lehetőséget a Hangmenüben Mono -ra. Állítsa a hangbeállításokat a csatlakoztatott készüléken -csat..m -re. Ellenőrizze a HDMI bemenet beállítást a Hangmenüben. (. oldal) Ha a digitális hangcsatlakozás problémás, akkor analóg hangcsatlakozást. (. oldal) épjen kapcsolatba a Szervizközponttal. Ha be van kapcsolva az eszköz, kapcsolja be ismét a televízió-készüléket. A Vezérlés HDMI-vel funkciót állítsa, majd Be helyzetbe. (. oldal) Az alvás üzemmód aktiválva van. A -készülék készenléti üzemmódba lép körülbelül perccel a műsorszórás megszűnése után. Kövesse az üzenet utasításait. Amennyiben a probléma továbbra is fennáll, lépjen kapcsolatba a hivatalos szervizközponttal. Védjegyek ismertetése A VGA az International Business Machines Corporation védjegye. A Macintosh az Apple Computer, USA bejegyzett védjegye. Az S-VGA a Video Electronics Standards Association bejegyzett védjegye. Annak ellenére, hogy esetleg nem került külön említésre cég, illetve termék védjegye, az adott védjegyeket tiszteletben tartottuk. A HDMI, a HDMI embléma és a High-Defi nition Multimedia Interface a HDMI icensing C védjegyei bejegyzett védjegyei. Műszaki adatok Hálózati tápfeszültség - V váltakozó / Hz Megjegyzés A műszaki jellemzők előzetes bejelentés nélküli változtatásának jogát a gyártó fenntartja. A tömeg és a méret feltüntetett értékei közelítőek. A készülék az alábbi EMC szabványoknak felel meg EN, EN--, EN--, EN, EN, EN. Teljesítményfelvétel Plazma kijelző Hang Átlagos használat Készenléti állapot W, W Tápfeszültség AC Képarány Képméret (pixelek száma) Hangszóró Hang kimenet Fejhallgató jelbemenet Vételi rendszerek / Hullámsáv név Antenna - Hátsó rész Működési feltételek Csatlakozóaljzatok AV (Scart foglalat) AV (Scart foglalat) AV (Scart foglalat) AV TH-PVE cmv mm (Szé) mm (Ma) mm (átló) ( (Szé) (Ma)) [ képpont] cm cm db, Ω W ( W + W ), % Teljes harmonikus torzítás M (, mm) db jack VGA, SVGA, XGA SXGA (tömörített) Vízszintes pásztázási frekvencia - khz Függőleges pásztázási frekvencia - Hz PA B, G, H, I, SECAM B, G, SECAM / VHF E - E VHF H - H (OASZOSZÁG) VHF A - H (OASZOSZÁG) UHF E - E CA (S - S) CA S - S (M - M) CA S - S (U - U) CA S - S (Hiperhullámsáv) PA D, K, SECAM D, K VHF - VHF - VHF - UHF E - E PA / NTSC szalag lejátszása bizonyos PA videomagnókról (VC) M.NTSC ejátszás M.NTSC videomagnókról (VC) NTSC (AV bemenet csak) ejátszás NTSC videomagnókról (VC) UHF / VHF Hőmérséklet C - C elatív páratartalom % - % H (nem lecsapódó) pólusú csatlakozóaljzat (Audió/Videó be, Audió/Videó ki, GB be) pólusú csatlakozóaljzat (Audió/Videó be, Audió/Videó ki, S-Videó be, Q-ink) pólusú csatlakozóaljzat (Audió/Videó be, Audió/Videó ki, GB be, S-Videó be, Q-ink) VIDEO db TŰS Típusú CA, V[p-p] ( Ω) S-VIDEO pólusú Mini DIN, V[p-p] ( Ω) C, V[p-p] ( Ω) AUDIO - db TŰS Típusú CA, V[rms] COMPONENT együtt) PB, P, V[p-p] (szinkronizálással ±, V[p-p] Egyéb HDMI/ TPE A csatlakozó ÉINTKEZŐS HIGH-DENSIT,G,B/, V[p-p] ( Ω) D-SUB CSATAKOZÓ HD, VD/TT szint., -, V[p-p] (magas impedanciájú) AUDIO - db TŰS Típusú CA, V[rms] menet AUDIO - db TŰS Típusú CA, V[rms] (magas impedanciájú) Méretek ( Szé Ma Mé ) mm mm mm Tömeg (Nettó súly), k Net icenc / Műszaki adatok Gyakran Feltett Kérdések GFK stb.
