1 ÉRETTSÉGI VIZSGA május 15. MEZŐGAZDASÁGI GÉPÉSZ ISMERETEK KÖZÉPSZINTŰ ÍRÁSBELI VIZSGA május 15. 8:00 Időtartam: 120 perc Pótlapok száma Tisztázati Piszkozati EMBERI ERŐFORRÁSOK MINISZTÉRIUMA írásbeli vizsga 1911

2 Fontos tudnivalók A feladatokat figyelmesen olvassa el! A válaszokat a feladatban előírt módon adja meg! A feleletválasztásos tesztfeladatnál a javított válaszok egyértelmű jelölés esetén értékelhetők. Azoknál a feladatoknál, amelyeknél több jó válasz is lehetséges, ne válassza azt a módszert, hogy valamennyi betűt bekarikázza, mert ebben az esetben a feladat nem értékelhető! Ha a helyes megoldások számánál több választ jelöl meg, akkor a többletválaszok számával a pontszámot csökkenteni kell. A számítást igénylő feladatoknál minden esetben először írja fel a megfelelő összefüggést, majd helyettesítse be a számértékeket, végezze el a szükséges számítási műveleteket! A számításokat egy tizedesjegy pontossággal kell elvégeznie. A végeredménynél a mérőszám mellett tüntesse fel a mértékegységet is! Ceruza csak a rajzolást, szerkesztést igénylő feladatokhoz használható. A számítást igénylő feladatoknál szöveges adatok tárolására és megjelenítésére nem alkalmas zsebszámológépet használhat írásbeli vizsga 2 / május 15.

3 1. SZÖVEGES FALADATOK (30%) 1. Csoportosítsa a motorokat működési elvük szerint! a).. (3 pont) b).. c).. 2. Hogyan szabályozható a függesztett műtrágyaszóró gép területegységre kiszórt mennyisége? (2 pont) a).. b) Válaszoljon a négyütemű dízelmotor működésével kapcsolatos kérdésekre! (4 pont) a) Mit szív be a négyütemű dízelmotor?.. b) Milyen keverékképzésű a dízelmotor?. c) Mely ütemekben van mindkét szelep zárva? d) Mi történik a sűrítési ütem vége előtt?.. 4. Hogyan változtatható a tőtávolság szemenkénti vetőgépeknél? (2 pont) a). b) írásbeli vizsga 3 / május 15.

4 5. Egészítse ki a szántási módokra vonatkozó mondatokat! (2 pont) A széjjelszántást a tábla..kell kezdeni. Összeszántásnál a tábla..keletkezik záróbarázda. 6. Csoportosítsa a fékeket fékezőelemük kialakítása szerint! a). (3 pont) b). c). Elért pontszám:.. 7. Ismertesse a tengelykapcsoló feladatait! (4 pont) a) b). c). d).. Elért pontszám: írásbeli vizsga 4 / május 15.

5 8. Számítsa ki a vetéshez szükséges beállítási adatokat! (10 pont) A hatsoros szemenkénti vetőgép sortávolsága 750 mm. A fenti adatok ismeretében számítsa ki: a) az üzemeltető erőgép nyomtávolságát (cm), b) a vetőgép munkaszélességét (cm), c) a nyomjelző kinyúlását a szélső csoroszlyától mérve, ha a traktor kerekét vezetjük a nyomjelző által húzott nyomon (cm), d) a nyomjelző kinyúlását a szélső csoroszlyától mérve, ha a traktor középvonalát vezetjük a nyomjelző által húzott nyomon (cm)! 1911 írásbeli vizsga 5 / május 15.

6 2. TESZTFELADATOK (40%) 9. Karikázza be a helyes válaszok betűjelét! (5 pont) 9.1 Miért van szükség szelephézagra? a) Az alkatrészek hőtágulás okozta méretváltozásinak kiegyenlítésére. b) A szelepek tökéletes zárása miatt. c) A megfelelő áramlási keresztmetszet biztosítása miatt. 9.2 Mit jelent a cetánszám? a) A benzin kompressziótűrését fejezi ki. b) A gázolaj gyulladási készségét mutatja meg. c) A gázolaj minőségére utaló szám. 9.3 Mi a hiba oka, ha nem emel ki az erőgép tengelykapcsolója? a) Kopott a tengelykapcsoló tárcsa. b) Nagy a pedál holtjátéka. c) Kicsi a pedál holtjátéka. 9.4 Hogyan változik az olaj viszkozitása a hőmérséklet emelkedésével? a) Az olaj viszkozitása nem változik. b) Az olaj viszkozitása nő. c) Az olaj viszkozitása csökken. 9.5 Hogyan kell a szelephézag beállítását végezni? a) Meleg motornál kell a szelephézagot beállítani. b) A szelephézagot nyitott szelepeknél kell ellenőrizni. c) A sűrítési holtpontban kell beállítani a szelephézagot, mert ilyenkor mindkét szelep zárva van. 10. Jelölje meg a szántásra és az ekékre vonatkozó helyes állításokat! (4 pont) A középmélyszántó ekék szántási mélysége cm. Az ágyekék a kihasított barázdaszeletet jobbra forgatják. A megfelelő forgatás feltétele, hogy a szántás mélysége nagyobb legyen, mint az ekefej fogásszélessége. A szántás célja: a talaj fizikai és biológiai állapotának megváltoztatása, az elpusztult gyomnövények és szerves trágyák talajba forgatása. Az összeszántást a parcella közepén kell kezdeni. A váltva forgató ekék mindkét oldali forgatásra alkalmasak és ágyekeként is használhatóak írásbeli vizsga 6 / május 15.

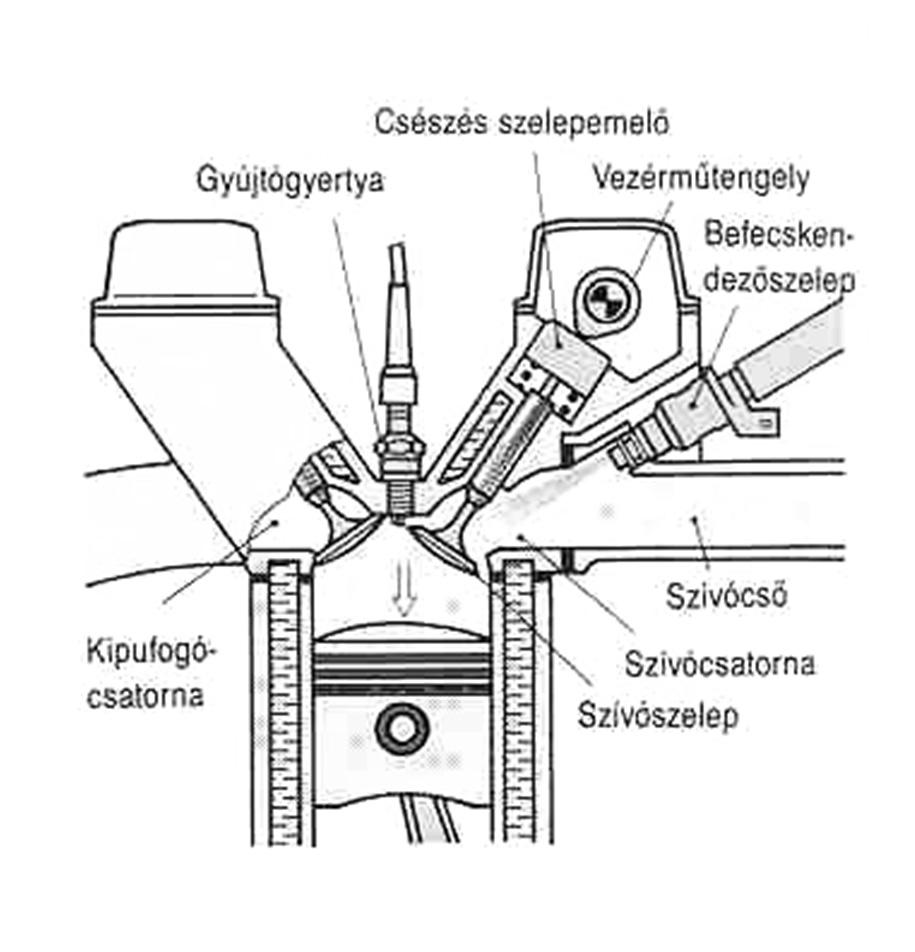

7 11. Döntse el, hogy az alumíniumra vonatkozó állítások igazak-e, és jelölje I vagy H betűvel! (3 pont)... Az alumínium olvadáspontja 660 o C. Az alumínium rosszul vezeti a hőt és az elektromos áramot. Az alumínium hidegen és melegen egyaránt jól alakítható. 12. Döntse el, hogy az ábrán látható befecskendezési rendszerre vonatkozó állítások igazak-e, és jelölje I vagy H betűvel! (6 pont) 1. ábra Kocsis István, Mezei Tibor, Dr. Varga Vilmos Imre: Mezőgazdasági erőgépek I. A benzinbefecskendező rendszereket négyütemű Otto-motoroknál alkalmazzák... A sűrítési ütem végén a benzin levegő keverékét gyújtógyertya gyújtja meg.... A befecskendezés központilag, a szívócsőbe történik (központi befecskendezés).... A befecskendezés a szívószelep elé történik (hengerenkénti befecskendezés)... A hengerbe bejuttatott tüzelőanyag mennyiségét a szívószelep vezérli.... A befecskendezéses tüzelőanyag-ellátó rendszer előnye, hogy jól szabályozható, így alacsonyabb fogyasztás és nagyobb teljesítmény érhető el. Elért pontszám: írásbeli vizsga 7 / május 15.

8 13. Döntse el, hogy az ábrán látható szivattyúra vonatkozó állítások igazak-e, és jelölje I vagy H betűvel! (5 pont) 2. ábra Dr. Bense László, Dr. Fogarasi Lajos, Dr. Fülöp István, Kocsis István, Dr. Szabó István: Mezőgazdasági munkagépek I Mozgólapátos szivattyú. Folyadékszállítása nagy. Nyomása nagy. A tengelyirányból beszívott folyadékot a lapátkerék rekeszei mentén a centrifugális erő hatására felgyorsítja. A centrifugálszivattyú akkor indítható, ha a szivattyúház fel van töltve vízzel írásbeli vizsga 8 / május 15.

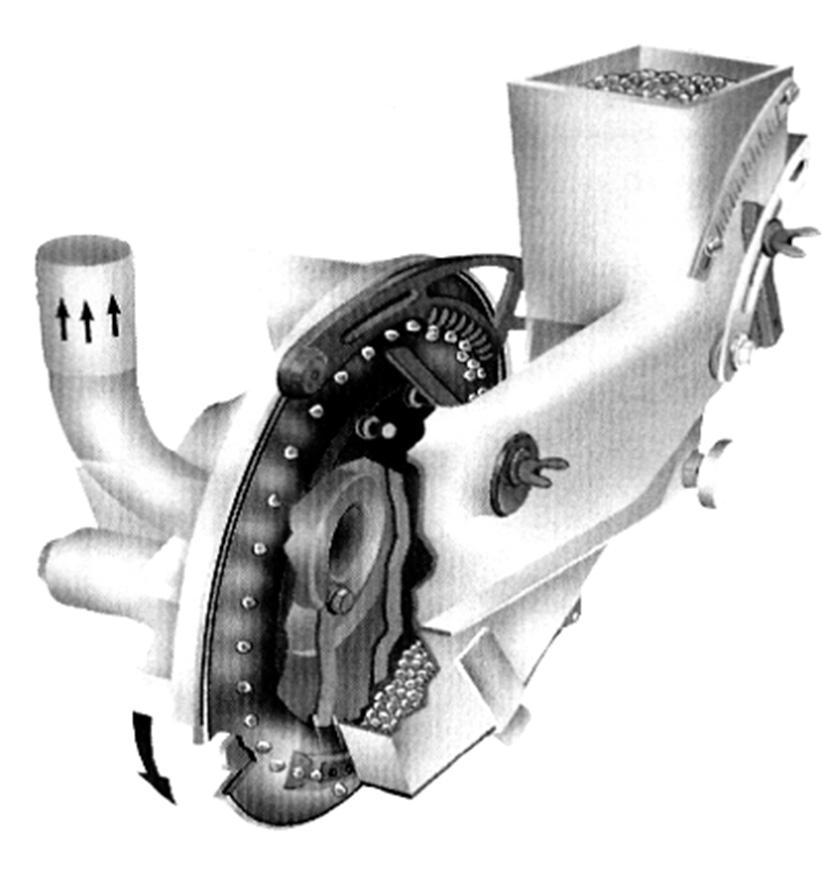

9 14. Döntse el, hogy az ábrán látható vetőszerkezetre vonatkozó állítások igazak-e, és jelölje I vagy H betűvel! (5 pont) 3. ábra Dr. Bense László, Dr. Fogarasi Lajos, Dr. Fülöp István, Kocsis István, Dr. Szabó István: Mezőgazdasági munkagépek I... Pneumatikus működésű, nyomólégáramú vetőszerkezet. Szemenkénti vetésre alkalmazzák.. Vetőeleme vetőtárcsa, amely a mag méretének megfelelően cserélhető.. A maglesodrója lesodorja a vetőtárcsáról a magvakat.. A tőtávolság a vetőtárcsa furatainak számával és fordulatszámának változtatásával szabályozható. 15. Párosítsa az ábrán látható tárcsaleveleket a megnevezésekkel! A megfelelő betűt írja a kipontozott helyre! (3 pont) A B C Csipkés élű tárcsalevél Kúpos tárcsalevél Sima élű tárcsalevél 1911 írásbeli vizsga 9 / május 15.

10 16. Karikázza be a bálázógépekre vonatkozó helyes állítások betűjeleit! (4 pont) A hasábbálázóknál a bála tömörsége a) a préscsatorna szűkítésével állítható. b) a préscsatorna hosszának változtatásával állítható. A körbálázók a) a bálazsineget csomóval kötik meg. b) a bálazsineget többször magukra tekerve végzik a kötözést. c) a hálót magukra tekerve végzik a kötözést. d) a hálót csomóval kötik meg. A bálázógépek üzemeltetési sebességét meghatározza a) a rend vastagsága. b) a traktor TLT tengelyének fordulatszáma. Elért pontszám: 17. Karikázza be a pótkocsikra vonatkozó helyes állítások betűjeleit! A mezőgazdasági pótkocsik fékszerkezete a) minden kerékre ható hidraulikus működésű fékberendezés. b) minden kerékre ható pneumatikus működésű fékberendezés. c) a hátsó kerekekre ható mechanikus működtetésű fékberendezés. (2 pont) Mezőgazdasági erőgéppel a) egy kéttengelyes pótkocsi vontatható. b) két kéttengelyes pótkocsi vontatható. c) az erőgép forgalmi engedélyében szereplő össztömegű pótkocsis szerelvény vontatható írásbeli vizsga 10 / május 15.

11 18. Párosítsa az ábrán látható rakodógép munkaeszközeit a megnevezésekkel! A megfelelő betűt írja a kipontozott helyre! (3 pont) A B C 4. ábra Dr. Bense László, Dr. Fogarasi Lajos, Dr. Fülöp István, Kocsis István, Dr. Szabó István: Mezőgazdasági munkagépek I. Markolókanál Rönkfogó Trágyarakó villa írásbeli vizsga 11 / május 15.

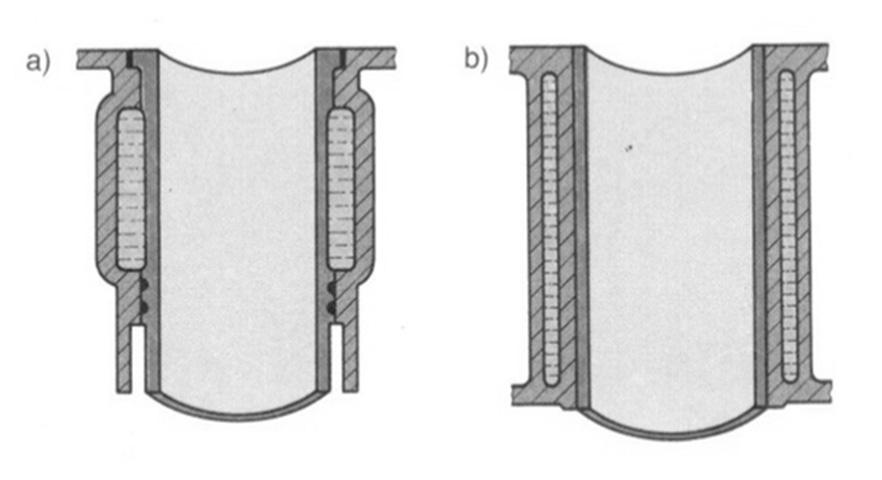

12 3. ÁBRAELEMZÉSI FELADATOK (20%) 19. Nevezze meg az ábrán látható tápszivattyú szerkezeti részeit! (7 pont) ábra Kocsis István, Mezei Tibor, Dr. Varga Vilmos Imre: Mezőgazdasági erőgépek I. 20. Nevezze meg, az ábrán látható hengerperselyeket! (3 pont) a) b) 6. ábra Kocsis István, Mezei Tibor, Dr. Varga Vilmos Imre: Mezőgazdasági erőgépek I. Milyen kialakítású lehet még a motorblokk? írásbeli vizsga 12 / május 15.

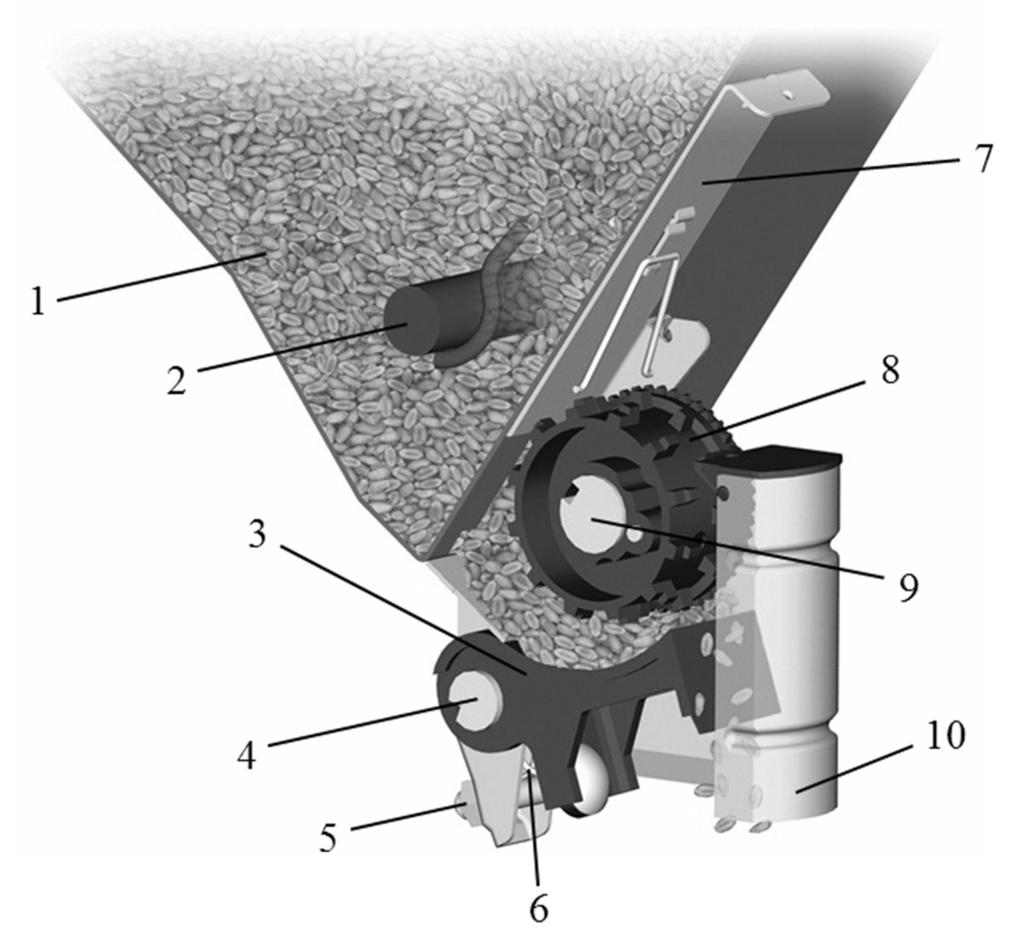

13 21. Nevezze meg az ábrán látható vetőgép tisztítószerkezetének számokkal jelölt szerkezeti részeit! (10 pont) ábra Dr. Bense László, Dr. Fogarasi Lajos, Dr. Fülöp István, Kocsis István, Dr. Szabó István: Mezőgazdasági munkagépek I írásbeli vizsga 13 / május 15.

14 4. SZERKESZTÉSI FELADAT (10%) 22. Készítsen az axonometrikus ábráról méretezett alkatrészrajzot a szükséges nézetekkel, M 2:1 méretarányban! Készítse el az alkatrészrajz mérethálózatát! (10 pont) 1911 írásbeli vizsga 14 / május 15.

15 1911 írásbeli vizsga 15 / május 15.

16 a feladat pontszám sorszáma maximális elért maximális elért Szöveges feladatok Tesztfeladatok Ábraelemzési feladatok Szerkesztési feladatok Az írásbeli vizsgarész pontszáma (Feladatlap) 100 dátum javító tanár Feladatlap pontszáma egész számra kerekítve programba elért beírt dátum dátum javító tanár jegyző 1911 írásbeli vizsga 16 / május 15.
