1 Mezőgazdasági gépész ismeretek emelt szint 1711 ÉRETTSÉGI VIZSGA május 17. MEZŐGAZDASÁGI GÉPÉSZ ISMERETEK EMELT SZINTŰ ÍRÁSBELI VIZSGA JAVÍTÁSI-ÉRTÉKELÉSI ÚTMUTATÓ EMBERI ERŐFORRÁSOK MINISZTÉRIUMA

2 Útmutató a vizsgázók teljesítményének értékeléséhez (az értékelő tanárok részére) A javítási-értékelési útmutatóban feltüntetett válaszokra kizárólag a megadott pontszámok adhatók. A megadott pontszámok további bontása csak ott lehetséges, ahol erre külön utalás van. Az így kialakult pontszámok csak egész pontok lehetnek. A feleletválasztásos tesztfeladatnál a módosítás csak egyértelmű javítás esetén fogadható el! Azok a feladatok, amelyeknél több válasz van, és a vizsgázó valamennyit bekarikázza, nem értékelhetők. Ha a helyes megoldások számánál több választ jelöl meg, akkor a többletválaszok számával a pontszámot csökkenteni kell. A feladatokra kapott pontszám nem lehet negatív. Számítási feladatoknál amennyiben számolási hibából származó helytelen részeredmény a további lépésekben felhasználásra került, és az adott lépés elvégzése egyébként hibátlan, az így kapott eredményt a pontozás szempontjából helyes végeredménynek kell tekinteni. Szöveges feladatoknál más helyes válasz (szóhasználat, megfogalmazás) elfogadható írásbeli vizsga 2 / május 17.

3 I. GÉPRAJZ, GÉPELEMEK MECHANIKA TÉMAKÖR 15 pont 1.) Készítsen az axonometrikus ábráról méretezett alkatrészrajzot a szükséges nézetekkel! A gömbfelület érdessége 1,6, a többi íves, illetve hengeres felületé 3,2. Ezeket adja meg a rajzon is! Alkalmazzon kitörést is! 8 pont Forrás: Ocskó Gyula, Einer Ferenc: Géprajz példatár Nézeti ábrázolás Kitörés ábrázolása Mérethálózat Felületi érdesség A rajz kivitelezése (3 pont) (2 pont) 1711 írásbeli vizsga 3 / május 17.

4 2.) Töltse ki az alábbi táblázatot! Tegyen jelet abba a cellába, amelyre vonatkoztatva igaz a csapágy felhasználási területére vonatkozó megállapítás! 4 pont (2 helyes megoldás ér 1 pontot) Felhasználási területek Csak sugárirányú erők felvételére alkalmas. Sugár- és tengelyirányú erők felvételére alkalmas. Nagy terhelésekre is alkalmas. A legnagyobb fordulatszám érhető el vele. Csapágyhézag állítható. Golyóscsapágy Hengergörgős csapágy Tűgörgős csapágy Kúpgörgős csapágy 3.) Egészítse ki az alábbi, a merev testek statikájára vonatkozó hiányos mondatokat! A helyes szót írja a pontozott vonalra! 3 pont (2 helyes megoldás ér 1 pontot) a) Az erőrendszer eredője az az egyetlen erő, amely ugyanazt a hatást fejti ki a testre, mint az erőrendszer tagjai együttvéve. b) Az erőpárnak forgató hatása van. c) Két közös hatásvonalú, azonos nagyságú, ellentétes értelmű erő egyensúlyban van. d) Két közös pontban metsződő hatásvonalú erő eredőjének hatásvonala a közös metszésponton megy át. e) Síkbeli párhuzamos erőkkel terhelt kéttámaszú tartó veszélyes keresztmetszete mindig valamelyik koncentrált erő hatásvonalában van. ( Két szót kell beírni.) f) A síkbeli erőknek ugyanazon síkban kiválasztott tetszőleges pontra vonatkoztatott forgató hatását forgatónyomatéknak nevezzük írásbeli vizsga 4 / május 17.

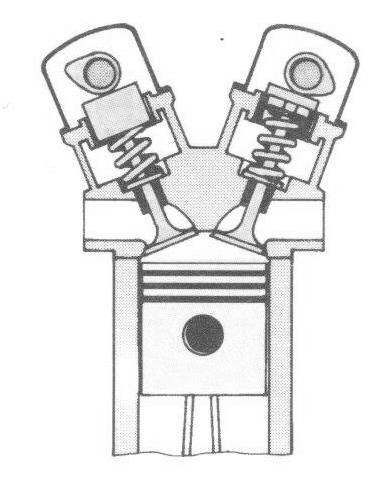

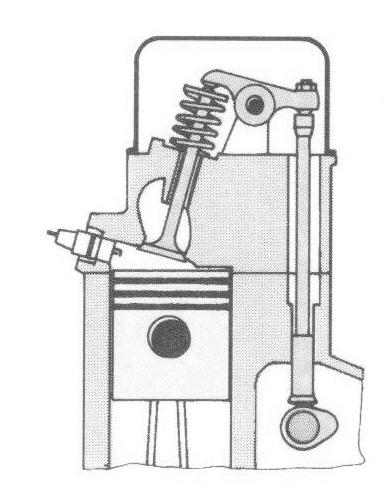

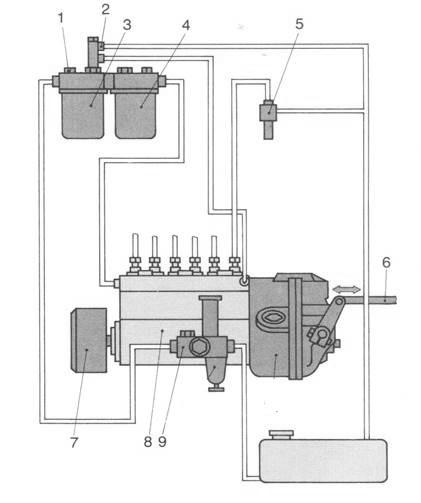

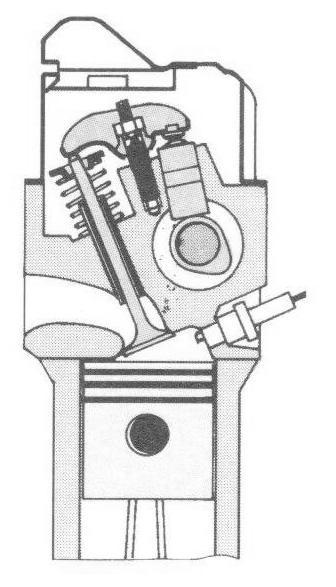

5 II. ANYAGISMERET TÉMAKÖR 10 pont 4.) Az alábbi állítások mindegyike külön-külön igaz vagy hamis. Írjon a kipontozott helyre az igaz állítás esetében I, a hamis állítás esetében H betűt! 5 pont (5 x 1 = 5 pont) Igaz A martenzit rendkívül rideg, kemény szövetelem. Igaz Az eutektikum hűtés során ömledékből keletkező két szilárd fázis elegye. Hamis A szerszámacélok jól forgácsolhatóak, hegeszthetőek. Igaz A ferrit térközepes köbös 0,8% széntartalomig fordul elő a vas-szén ötvözetben, a vas leglágyabb szöveteleme. Hamis Az öntöttvas olyan vas-szén ötvözet, amelynek a széntartalma 0,6 2,06% között van, szürke nyersvasból állítják elő. 5.) Válaszoljon az ábrán látható hőkezelési eljárással kapcsolatos kérdésekre! 5 pont Forrás: Dr Pék Lajos, Dr Szakál Zoltán: Anyagismeret, gyártástechnológia a) Milyen hőkezelési eljárást szemléltet az ábra? Lágyító hőkezelés. b) Mi a célja ennek a hőkezelési eljárásnak? Az acél keménységének csökkentése, megmunkálhatóságának javítása. c) Ismertesse a hőkezelés szakaszait és jellemzőit! (3 pont) Felmelegítés C-ra történik. Hőntartás. 1 2 óra időtartamban. Hűtés. Lassan, általában kemencével együtt történjen írásbeli vizsga 5 / május 17.

6 III. AGRÁRMŰSZAKI ERŐGÉPEK TÉMAKÖR 30 pont 6.) Döntse el, hogy a belső égésű motorokra vonatkozó állítások igazak-e! Írjon a kipontozott helyre az igaz állítás esetében I, a hamis állítás esetében H betűt! 4 pont (2 helyes megoldás ér 1 pontot) Forrás: Kocsis István, Mezei Tibor, Dr. Varga Vilmos Imre: Mezőgazdasági erőgépek I. Igaz A belső égésű motorok működésük közben az üzemanyagok kémiai energiáját mechanikai energiává alakítják át. Igaz A dugattyú a hengerben az alsó és a felső holtpont között alternáló mozgást végez. Hamis A lökettérfogat az alsó holtpont és a hengerfej fala között bezárt térfogat. Igaz A forgattyús hajtómű az alternáló mozgást forgómozgássá alakítja át. Igaz A kompressziótérfogat a felső holtpont feletti térfogat. Igaz A kompresszióviszony megmutatja, hogy az összhenger-térfogatot hányad részére sűríti össze a dugattyú. Hamis A dízelmotoroknál a kompresszióviszony Hamis A négyütemű motoroknál minden főtengelyfordulatra jut egy hasznos munkaütem. 7.) Nevezze meg az ábrán látható dízel tüzelőanyag-ellátó rendszer szerkezeti részeit! 4 pont (2 helyes megoldás ér 1 pontot, maximum 4 pont) Jelölje be a tüzelőanyag áramlásának útját! 2 pont 1711 írásbeli vizsga 6 / május 17.

7 1. légtelenítő csavar 2. túlfolyó 3. durva szűrő 4. finom szűrő 5. befecskendező fúvóka (porlasztó) 6. gázkar-rudazat 7. előbefecskendezés-szabályzó 8. befecskendezőszivattyú (adagoló) 9. tápszivattyú Forrás: Kocsis István, Mezei Tibor, Dr. Varga Vilmos Imre: Mezőgazdasági erőgépek I. 8.) Ismertesse a motorok kenőolaj-ellátó rendszerének feladatait, az olajozási rendszerek megoldásit! 5 pont (2 helyes megoldás ér 1 pontot) A kenőolaj-ellátó rendszerének feladatai: Motor alkatrészeinek kenése, a súrlódás csökkentése. Az alkatrészek hűtése, a hő elvezetése. Tisztítás, az égés során a visszamaradt szennyeződések eltávolítása. Tömítés javítása a dugattyúgyűrűknél. Korrózióvédelem. Motorzaj csökkentése. Segédberendezések működtetése (szelephézag-állítás). Olajozási rendszerek megoldásai: Keverékolajozás Szóró olajozás Nyomó olajozás 1711 írásbeli vizsga 7 / május 17.

8 9.) Párosítsa össze a szelepvezérlési megoldásokat, a megnevezésekkel! A megfelelő betűt írja a kipontozott helyre! 4 pont (4 x 1 = 4 pont) A B C D Forrás: Kocsis István, Mezei Tibor, Dr. Varga Vilmos Imre: Mezőgazdasági erőgépek I. Felülvezérelt, felülszelepelt CIH D Oldalt vezérelt, felülszelepelt OHV C Felülvezérelt, felülszelepelt OHC A Két vezérműtengelyes felülszelepelt DOHC B 10.) Karikázza be a helyes válaszok betűjelét! 5 pont (5 x 1 = 5 pont) Milyen problémát eredményez a túl nagy szelephézag? a) A szelep nem ül fel a szelepülésre, kitámaszt. b) Kisebb a nyitási keresztmetszet, csökken a hengerek feltöltése, a motor teljesítménye. c) Nem záródnak a szelepek. Mi a nyomóolajozás lényege? a) A forgó alkatrészek szórják fel az olajat a kenendő helyekre. b) Az olaj 4-6 bár nyomáson cirkulál az olajteknő és a kenőhelyek között. c) A kenést a benzinbe kevert olaj biztosítja. Mi a hiba oka, ha nem emel ki az erőgép tengelykapcsolója? a) Kopott a tengelykapcsoló tárcsa. b) Nagy a pedál holtjátéka. c) Kicsi a pedál holtjátéka. Hogyan változik az olaj viszkozitása a hőmérséklet emelkedésével? a) Az olaj viszkozitása nem változik. b) Az olaj viszkozitása nő. c) Az olaj viszkozitása csökken írásbeli vizsga 8 / május 17.

9 Hogyan szabályozható a dízelporlasztó nyitó nyomása? a) Nyomásszabályzó szeleppel. b) A porlasztótűt terhelő rugó előfeszítésének változtatásával. c) A porlasztócsúcs cseréjével. 11.) Egy traktor motorjának teljesítménye W, fajlagos tüzelőanyag-fogyasztása 220 g/kwh. A fenti adatok ismeretében számítsa ki a teljesítményhez tartozó óránkénti tüzelőanyag-fogyasztást (kg/h)! 6 pont Adatok felvétele, mértékegység-átváltás P = W = 110 KW b = 220 g/kwh Óránkénti tüzelőanyag-fogyasztás B = b x P B = 220 g/kwh x 110 KW B = g / h = 24,2 kg/h B = 24,2 kg/h (2 pont) (4 pont) 1711 írásbeli vizsga 9 / május 17.

10 IV. MEZŐGAZDASÁGI MUNKAGÉPEK ÉS MEZŐGAZDASÁGI MUNKAGÉPEK ÜZEMELTETÉSE TÉMAKÖR 35 pont 12.) Nevezze meg az ábrán látható tartálykocsi számokkal jelölt szerkezeti részeit! Ismertesse működési elvét (feltöltés, kiszórás)! 8 pont (Szerkezeti részei: 4 pont, 2 helyes megoldás ér 1 pontot) Forrás: Dr. Bense László, Dr. Fogarasi Lajos, Dr. Fülöp István, Kocsis István, Dr. Szabó István: Mezőgazdasági munkagépek I 1. Vázszerkezet 2. Járószerkezet 3. Vonórúd 4. Tartály 5. Légszivattyú (rotációs kompresszor) 6. Kétállású csap 7. Kifolyónyílás, tolózár 8. Szelepek (Működési elve: 4 pont, 2 x 2 pont) Feltöltés: A tartály feltöltésekor a TLT-ről hajtott légszivattyú a szívóállásba állított kétállású csapon keresztül nyomáscsökkenést hoz létre a tartályban. Nyitott tolózáron keresztül a folyadék beáramlik a tartályba. Kiszórás: Kiszóráskor a nyomóállásba állított kétállású csapon keresztül a légszivattyú a tartályba nyomja a levegőt, ahol túlnyomás keletkezik. A nyitott tolózáron keresztül át a szórócsőbe jut a folyadék. 13.) Párosítsa össze a talajművelő gépekhez tartozó alapműveleteket! A megfelelő betűt írja a kipontozott helyre! 3 pont (2 helyes megoldás ér 1 pontot) A Eke C. Aprítás B Talajmaró B. Keverés C Tárcsás borona E. Tömörítés D Simító D. Egyengetés E Henger A. Forgatás F Talajlazító F. Lazítás 1711 írásbeli vizsga 10 / május 17.

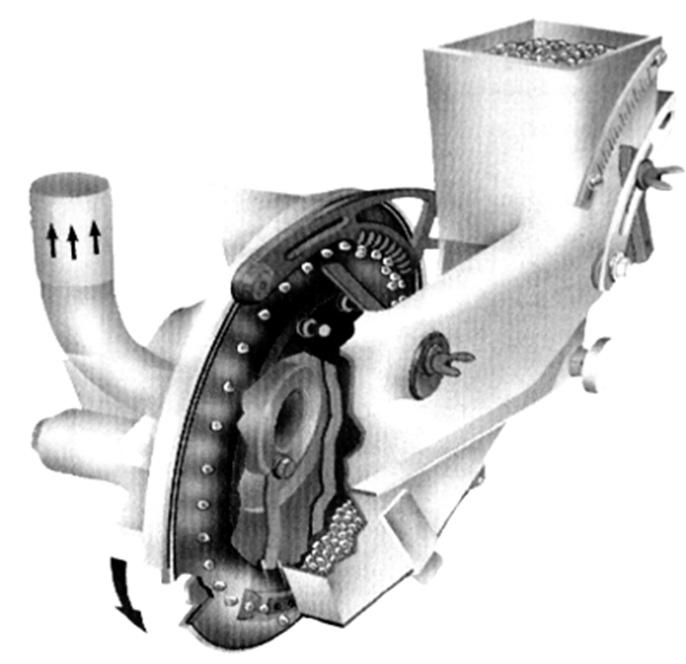

11 14.) Döntse el, hogy az ábrán látható vetőszerkezetre vonatkozó állítások igazak-e! Írjon a kipontozott helyre igaz állítás esetében I, hamis állítás esetében H betűt! 6 pont (6 x 1 = 6 pont) Forrás: Dr. Bense László, Dr. Fogarasi Lajos, Dr. Fülöp István, Kocsis István, Dr. Szabó István: Mezőgazdasági munkagépek I Hamis Pneumatikus működésű, nyomólégáramú vetőszerkezet. Igaz Szemenkénti vetésre alkalmazzák. Igaz Vetőeleme vetőtárcsa, amely a mag méretének megfelelően cserélhető. Hamis Maglesodrója lesodorja a vetőtárcsáról a magvakat. Hamis A vetőtárcsa meghajtását a hidromotorról kapja. Igaz A tőtávolság a vetőtárcsa furatainak számával és fordulatszámának változtatásával szabályozható. 15.) A szántóföldi permetezőgépen 48 db szórófej található, a szórófejek osztástávolsága 0,5 m. A gépcsoport munkasebessége 8 km/h. Méréssel megállapítva egy szórófej szórásteljesítménye 2 l/min. 5 pont A fenti adatok ismeretében számítsa ki: a) a permetezőgép munkaszélességét (m), b) a permetezőgép szórásteljesítményét (l/min), c) a területegységre kijuttatott folyadék mennyiségét (l/ha)! Adatok felvétele: n = 48 db t = 0,5 m v = 8 km/h q1 = 2 l/min A permetezőgép munkaszélessége: B = n x t = 48 x 0,5 m B = 24 m A permetezőgép szórásteljesítménye: qössz = q1 x n = 2 l/min x 48 q össz = 96 l/min 1711 írásbeli vizsga 11 / május 17.

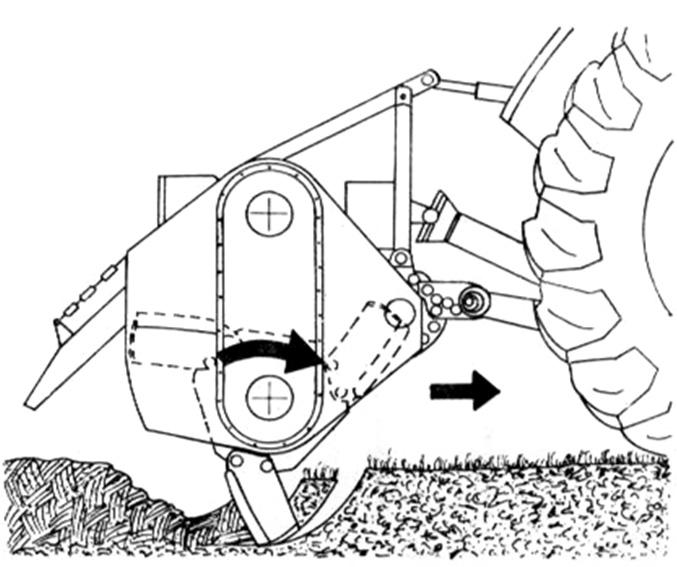

12 A területegységre kijuttatott folyadék mennyiség: Q = (600 x qössz) / (B x v) Q = (600 x 96 l/min) / (24 m x 8 km/h) Q = 300 l/ha (2 pont): 16.) Karikázza be, a bálázógépekre vonatkozó helyes állításokat! 4 pont (4 x 1 = 4 pont) A hasábbálázóknál a bála tömörsége a) a préscsatorna szűkítésével állatható. b) a préscsatorna hosszának változtatásával állatható. A körbálázók a) a bálazsineget csomóval kötik meg. b) a bálazsineget többször magukra tekerve végzik a kötözést. c) a hálót magukra tekerve végzik a kötözést. A bálázógépek üzemeltetési sebességét meghatározza a) a rend vastagsága. b) a traktor TLT tengelyének fordulatszáma. A kisbála készítő gépek kötöző szerkezete a) automata b) nem automata 17.) Válaszoljon az ábrán látható talajmaró gépre vonatkozó kérdésekre! 5 pont Dr. Bense László, Dr. Fogarasi Lajos, Dr. Fülöp István, Kocsis István, Dr. Szabó István: Mezőgazdasági munkagépek I Ismertesse a függesztett talajmaró beállítását (mit állítunk és hogyan)! (3 pont) 1. Keresztirányú vízszintet a függesztőorsókkal. 2. Hosszirányú vízszintet, a támasztóorsóval. 3. Művelési mélységét, a csúszótalpakkal (hidraulikával) írásbeli vizsga 12 / május 17.

13 Milyen sebességgel kell üzemeltetni a talajmarót? Üzemeltetési sebesség: 1 3 km/h Milyen mozgásmóddal kell dolgozni, ha a talajmaró csak az egyik keréknyomot műveli meg? Körbejáró mozgásmód. 18.) Egészítse ki a szántásra vonatkozó mondatokat! 4 pont Az összeszántást a parcella közepén kell kezdeni. Széjjelszántásnál a parcella közepén keletkezik záróbarázda. Nyitóbarázda húzásakor az eke sarkon jár, az utolsó ekefej 1/3 1/2 szántási mélységben dolgozik. V. MEZŐGAZDASÁGI ISMERETEK TÉMAKÖR 10 pont 19.) Ismertesse a műtrágyák (N, P, K) szerepét a növények életében! 6 pont (3 x 2 = 6 pont) Nitrogén (N) A nitrogén alapvető szerepet játszik a növények hajtásnövekedésében és termésképzésében, a növényi fehérjék létrehozásában, illetve látványosan növeli a hajtások tömegét és a termést. Nélkülözhetetlen a korai fejlődés és vegetatív növekedés szakaszában. Foszfor (P) A foszfor részt vesz az anyagcsere-folyamatokban, a sejtek osztódásában, növekedésében. A termésképzésben döntő fontosságú, kihat a termés mennyiségére és minőségére. Fokozza a termésbiztonságot, a növények ellenálló képességét. Kálium (K) A káliumnak pozitív hatása van a fotoszintézisre és a növényben történő anyagáramlásra. Csökkenti a párologtatás intenzitását, fokozza a gyökerek aktív vízfelvételét, illetve a termésbiztonságot, betegségekkel szembeni ellenállóságot írásbeli vizsga 13 / május 17.

14 20.) Egészítse ki a következő hiányos mondatokat! A helyes szót írja a pontozott vonalra! 4 pont (2 helyes megoldás ér 1 pontot) a) Az egyes növénysorokon belül a növényegyedek közötti távolságot tőtávolságnak nevezzük. b) A tenyészterület az a területnagyság, amely a növényállományban egy növénynek jut. c) Kötöttségen a talajnak azt a tulajdonságát értjük, hogy milyen ellenállást fejt ki a művelőeszközökkel szemben. d) A humusz sötét színű szerves anyag, amely növényi és állati maradványokból mikroorganizmusok hatására alakult ki, nagymértékben hozzájárul a morzsás talajszerkezet kialakulásához. e) A vetőmag használati értéke azt fejezi ki, hogy 100 kg vetőmagban hány kg csíraképes (ép, egészséges) vetőmag található. f) A kalászos gabonafélék sortávolsága 12 cm. g) A biológiai növényvédelem során a kártevők ritkítása saját természetes ellenségeik (például élősködő gombák, rovarok stb.) betelepítésével történik írásbeli vizsga 14 / május 17.
