MEZŐGAZDASÁGI GÉPÉSZ ISMERETEK KÖZÉPSZINTŰ ÍRÁSBELI VIZSGA JAVÍTÁSI-ÉRTÉKELÉSI ÚTMUTATÓ

Átírás

1 Mezőgazdasági gépész ismeretek középszint 1911 ÉRETTSÉG VZSGA május 15. MEZŐGAZDASÁG GÉPÉSZ SMERETEK KÖZÉPSZNTŰ ÍRÁSBEL VZSGA JAVÍTÁS-ÉRTÉKELÉS ÚTMUTATÓ EMBER ERŐFORRÁSOK MNSZTÉRUMA

2 Útmutató a vizsgázók teljesítményének értékeléséhez (az értékelő tanárok részére) A javítási-értékelési útmutatóban feltüntetett válaszokra kizárólag a megadott pontszámok adhatók. A megadott pontszámok további bontása csak ott lehetséges, ahol erre külön utalás van. Az így kialakult pontszámok csak egész pontok lehetnek. A feleletválasztásos tesztfeladatnál a javított válaszok egyértelmű jelölés esetén értékelhetők. Azoknál a feladatoknál, amelyeknél több jó válasz van, ha valamennyit bekarikázza a vizsgázó, a feladat nem értékelhető. Ha a helyes megoldások számánál több választ jelöl meg, akkor a többletválaszok számával a pontszámot csökkenteni kell. A feladatokra kapott pontszám nem lehet negatív. A számítást igénylő feladatoknál amennyiben a számolási hibából származó helytelen részeredmény a további lépésekben felhasználásra került, de az adott lépés elvégzése egyébként hibátlan, az így kapott eredményt a pontozás szempontjából helyes végeredménynek kell tekinteni. Szöveges feladatoknál más helyes válasz (szóhasználat, megfogalmazás) is elfogadható írásbeli vizsga 2 / május 15.

3 1. SZÖVEGES FALADATOK (30%) 1. Csoportosítsa a motorokat működési elvük szerint! a) Otto-motor b) Dízelmotor c) Wankel-motor (3 x 1 pont, összesen 3 pont) 2. Hogyan szabályozható a függesztett műtrágyaszóró gép területegységre kiszórt mennyisége? (2 x 1 pont, összesen 2 pont) a) Tolózárral b) Az üzemeltetési sebességgel 3. Válaszoljon a négyütemű dízelmotor működésével kapcsolatos kérdésekre! (4 x 1 pont, összesen 4 pont) a) Mit szív be a négyütemű dízelmotor? Tiszta levegőt. b) Milyen keverékképzésű a dízelmotor? Belső keverékképzésű. c) Mely ütemekben van mindkét szelep zárva? Sűrítési és terjeszkedési ütemben. d) Mi történik a sűrítési ütem vége előtt? Az Fhp előtt fokkal a porlasztó befecskendezi a gázolajat. 4. Hogyan változtatható a tőtávolság szemenkénti vetőgépeknél? (2 x 1 pont, összesen 2 pont) a) Vetőelem (vetőtárcsa ) cseréjével. b) Vetőtengely fordulatszámával (áttétel változtatásával) írásbeli vizsga 3 / május 15.

4 5. Egészítse ki a szántási módokra vonatkozó mondatokat! (2 x 1 pont, összesen 2 pont) A széjjelszántást a tábla szélein kell kezdeni. Összeszántásnál a tábla szélein keletkezik záróbarázda. 6. Csoportosítsa a fékeket fékezőelemük kialakítása szerint! (3 x 1 pont, összesen 3 pont) a) Dobfék b) Tárcsafék c) Szalagfék 7. smertesse a tengelykapcsoló feladatait! (4 x 1 pont, összesen 4 pont) a) A nyomaték lágy és rángatás nélküli átadásának lehetővé tétele a teljesítményátviteli berendezés következő elemére b) A motor üzeméből adódó torziós lengések csillapítása c) A motor és a hajtott tengely közötti nyomatékátadás megszakítását szükség esetén gyorsan és biztonságosan valósítsa meg d) Nagy nyomatékátadások esetén megcsúszik 8. Számítsa ki a vetéshez szükséges beállítási adatokat! (10 pont) A hatsoros szemenkénti vetőgép sortávolsága 750 mm. A fenti adatok ismeretében számítsa ki: a) az üzemeltető erőgép nyomtávolságát (cm), b) a vetőgép munkaszélességét (cm), c) a nyomjelző kinyúlását a szélső csoroszlyától mérve, ha a traktor kerekét vezetjük a nyomjelző által húzott nyomon (cm), d) a nyomjelző kinyúlását a szélső csoroszlyától mérve, ha a traktor középvonalát vezetjük a nyomjelző által húzott nyomon (cm)! Adatfelvétel, mértékegységek átváltása z = 6 t = 750 mm = 75 cm Az üzemeltető erőgép nyomtávolsága A = 2 x t = 2 x 75 cm = 150 cm A = 150 cm (2 pont) (2 pont) 1911 írásbeli vizsga 4 / május 15.

5 A vetőgép munkaszélessége B = n x t = 6 x 75 cm = 450 cm B = 450 cm (2 pont) A nyomjelző kinyúlása szélső csoroszlyától mérve kerékvezetés esetén (2 pont) Nysz = B / 2 + t / 2 A / 2 Nysz = 450 / / / 2 = 187,5 cm Nysz = 187,5 cm A nyomjelző kinyúlása szélső csoroszlyától mérve középvezetés esetén (2 pont) Nyk = B / 2 + t / 2 Nyk = 450 / / 2 = 262,5 cm Nyk = 262,5 cm 2. TESZTFELADATOK (40%) 9. Karikázza be a helyes válaszok betűjelét! (5 x 1 pont, összesen 5 pont) 9.1 Miért van szükség szelephézagra? a) Az alkatrészek hőtágulás okozta méretváltozásinak kiegyenlítésére. b) A szelepek tökéletes zárása miatt. c) A megfelelő áramlási keresztmetszet biztosítása miatt. 9.2 Mit jelent a cetánszám? a) A benzin kompressziótűrését fejezi ki. b) A gázolaj gyulladási készségét mutatja meg. c) A gázolaj minőségére utaló szám. 9.3 Mi a hiba oka, ha nem emel ki az erőgép tengelykapcsolója? a) Kopott a tengelykapcsoló tárcsa. b) Nagy a pedál holtjátéka. c) Kicsi a pedál holtjátéka. 9.4 Hogyan változik az olaj viszkozitása a hőmérséklet emelkedésével? a) Az olaj viszkozitása nem változik. b) Az olaj viszkozitása nő. c) Az olaj viszkozitása csökken. 9.5 Hogyan kell a szelephézag beállítását végezni? a) Meleg motornál kell a szelephézagot beállítani. b) A szelephézagot nyitott szelepeknél kell ellenőrizni. c) A sűrítési holtpontban kell beállítani a szelephézagot, mert ilyenkor mindkét szelep zárva van írásbeli vizsga 5 / május 15.

6 10. Jelölje meg a szántásra és az ekékre vonatkozó helyes állításokat! (Minden helyes válasz 1 pont, összesen 4 pont) A középmélyszántó ekék szántási mélysége cm. Az ágyekék a kihasított barázdaszeletet jobbra forgatják. A megfelelő forgatás feltétele, hogy a szántás mélysége nagyobb legyen, mint az ekefej fogásszélessége. A szántás célja: a talaj fizikai és biológiai állapotának megváltoztatása, az elpusztult gyomnövények és szerves trágyák talajba forgatása. Az összeszántást a parcella közepén kell kezdeni. A váltva forgató ekék mindkét oldali forgatásra alkalmasak és ágyekeként is használhatóak. 11. Döntse el, hogy az alumíniumra vonatkozó állítások igazak-e, és jelölje vagy H betűvel! (3 x 1 pont, összesen 3 pont) Az alumínium olvadáspontja 660 o C. H Az alumínium rosszul vezeti a hőt és az elektromos áramot. Az alumínium hidegen és melegen egyaránt jól alakítható írásbeli vizsga 6 / május 15.

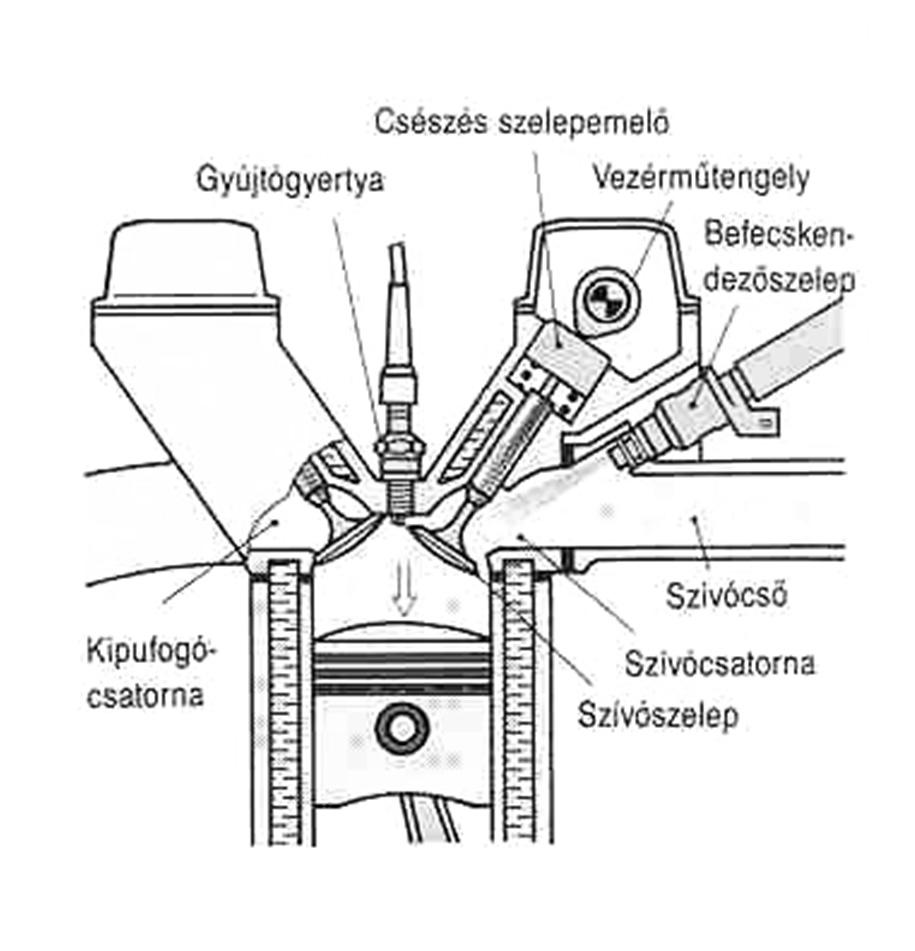

7 12. Döntse el, hogy az ábrán látható befecskendezési rendszerre vonatkozó állítások igazak-e, és jelölje vagy H betűvel! (6 x 1 pont, összesen 6 pont) 1. ábra Kocsis stván, Mezei Tibor, Dr. Varga Vilmos mre: Mezőgazdasági erőgépek. H H A benzinbefecskendező rendszereket négyütemű Otto-motoroknál alkalmazzák. A sűrítési ütem végén a benzin levegő keverékét gyújtógyertya gyújtja meg. A befecskendezés központilag, a szívócsőbe történik (központi befecskendezés). A befecskendezés a szívó szelep elé történik (hengerenkénti befecskendezés). A hengerbe bejuttatott tüzelőanyag mennyiségét a szívószelep vezérli. A befecskendezéses tüzelőanyag-ellátó rendszer előnye, hogy jól szabályozható, így alacsonyabb fogyasztás és nagyobb teljesítmény érhető el írásbeli vizsga 7 / május 15.

8 13. Döntse el, hogy az ábrán látható szivattyúra vonatkozó állítások igazak-e, és jelölje vagy H betűvel! (5 x 1 pont, összesen 5 pont) 2. ábra Dr. Bense László, Dr. Fogarasi Lajos, Dr. Fülöp stván, Kocsis stván, Dr. Szabó stván: Mezőgazdasági munkagépek. H H Mozgólapátos szivattyú. Folyadékszállítása nagy. Nyomása nagy. A tengelyirányból beszívott folyadékot a lapátkerék rekeszei mentén a centrifugális erő hatására felgyorsítja. A centrifugálszivattyú akkor indítható, ha a szivattyúház fel van töltve vízzel írásbeli vizsga 8 / május 15.

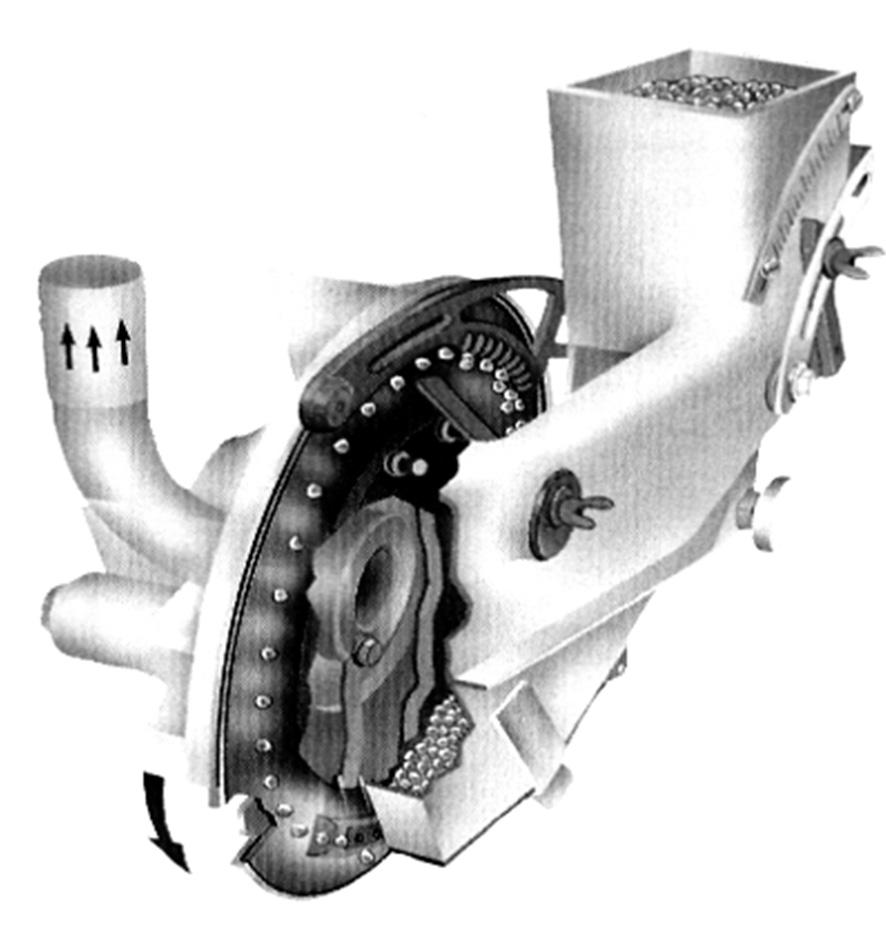

9 14. Döntse el, hogy az ábrán látható vetőszerkezetre vonatkozó állítások igazak-e, és jelölje vagy H betűvel! (5 x 1 pont, összesen 5 pont) 3. ábra Dr. Bense László, Dr. Fogarasi Lajos, Dr. Fülöp stván, Kocsis stván, Dr. Szabó stván: Mezőgazdasági munkagépek. H H Pneumatikus működésű, nyomólégáramú vetőszerkezet. Szemenkénti vetésre alkalmazzák. Vetőeleme vetőtárcsa, amely a mag méretének megfelelően cserélhető. A maglesodrója lesodorja a vetőtárcsáról a magvakat. A tőtávolság a vetőtárcsa furatainak számával és fordulatszámának változtatásával szabályozható. 15. Párosítsa az ábrán látható tárcsaleveleket a megnevezésekkel! A megfelelő betűt írja a kipontozott helyre! (3 x 1 pont, összesen 3 pont) A B C Csipkés élű tárcsalevél Kúpos tárcsalevél Sima élű tárcsalevél B C A 1911 írásbeli vizsga 9 / május 15.

10 16. Karikázza be a bálázógépekre vonatkozó helyes állítások betűjeleit! (4 x 1 pont, összesen 4 pont) A hasábbálázóknál a bála tömörsége a) a préscsatorna szűkítésével állítható. b) a préscsatorna hosszának változtatásával állítható. A körbálázók a) a bálazsineget csomóval kötik meg. b) a bálazsineget többször magukra tekerve végzik a kötözést. c) a hálót magukra tekerve végzik a kötözést. d) a hálót csomóval kötik meg. A bálázógépek üzemeltetési sebességét meghatározza a) a rend vastagsága. b) a traktor TLT tengelyének fordulatszáma. 17. Karikázza be a pótkocsikra vonatkozó helyes állítások betűjeleit! (2 x 1 pont, összesen 2 pont) A mezőgazdasági pótkocsik fékszerkezete a) minden kerékre ható hidraulikus működésű fékberendezés. b) minden kerékre ható pneumatikus működésű fékberendezés. c) a hátsó kerekekre ható mechanikus működtetésű fékberendezés. Mezőgazdasági erőgéppel a) egy kéttengelyes pótkocsi vontatható. b) két kéttengelyes pótkocsi vontatható. c) az erőgép forgalmi engedélyében szereplő össztömegű pótkocsis szerelvény vontatható írásbeli vizsga 10 / május 15.

11 18. Párosítsa az ábrán látható rakodógép munkaeszközeit a megnevezésekkel! A megfelelő betűt írja a kipontozott helyre! (3 x 1 pont, összesen 3 pont) A B C 4. ábra Dr. Bense László, Dr. Fogarasi Lajos, Dr. Fülöp stván, Kocsis stván, Dr. Szabó stván: Mezőgazdasági munkagépek. Markolókanál Rönkfogó Trágyarakó villa B C A 1911 írásbeli vizsga 11 / május 15.

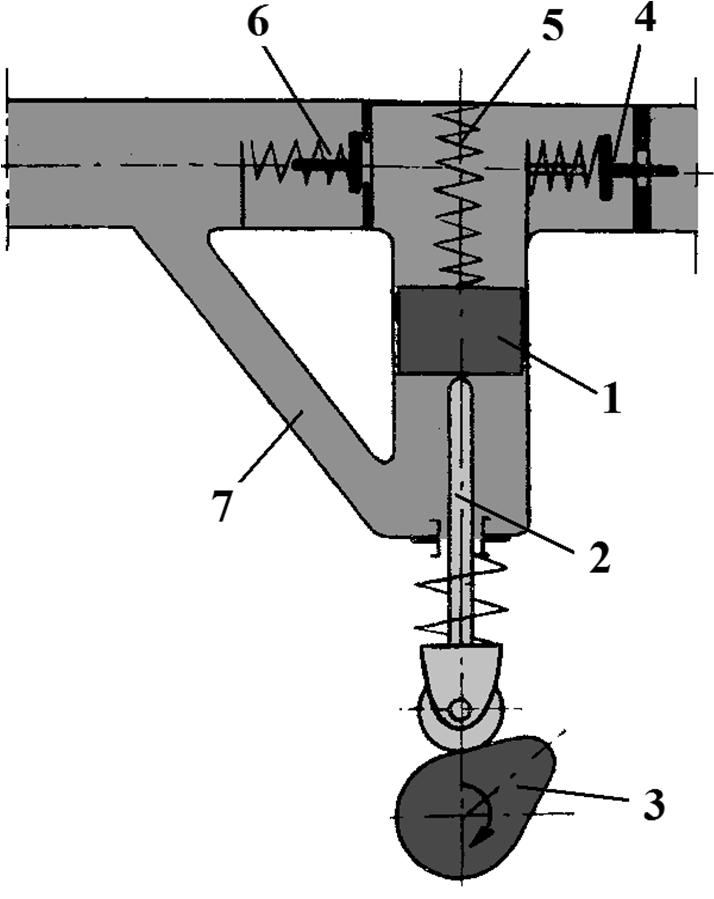

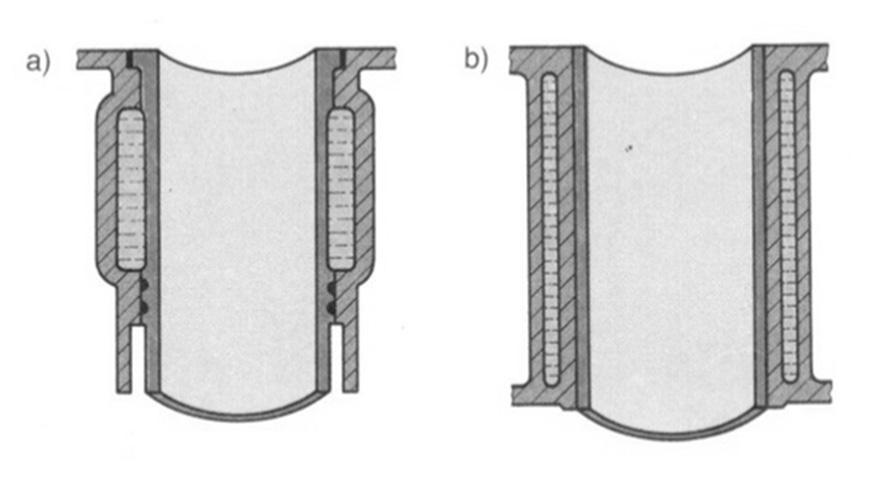

12 3. ÁBRAELEMZÉS FELADATOK (20%) 19. Nevezze meg, az ábrán látható tápszivattyú szerkezeti részeit! (7 x 1 pont, összesen 7 pont) 1. dugattyú 2. tolórúd 3. bütykös tengely 4. szívószelep 5. rugó 6. nyomószelep 7. kiegyenlítő csatorna 5. ábra Kocsis stván, Mezei Tibor, Dr. Varga Vilmos mre: Mezőgazdasági erőgépek. 20. Nevezze meg az ábrán látható hengerperselyeket! (3 x 1 pont, összesen 3 pont) a) nedves hengerpersely b) száraz hengerpersely 6. ábra Kocsis stván, Mezei Tibor, Dr. Varga Vilmos mre: Mezőgazdasági erőgépek. Milyen kialakítású lehet még a motorblokk? Persely nélküli 1911 írásbeli vizsga 12 / május 15.

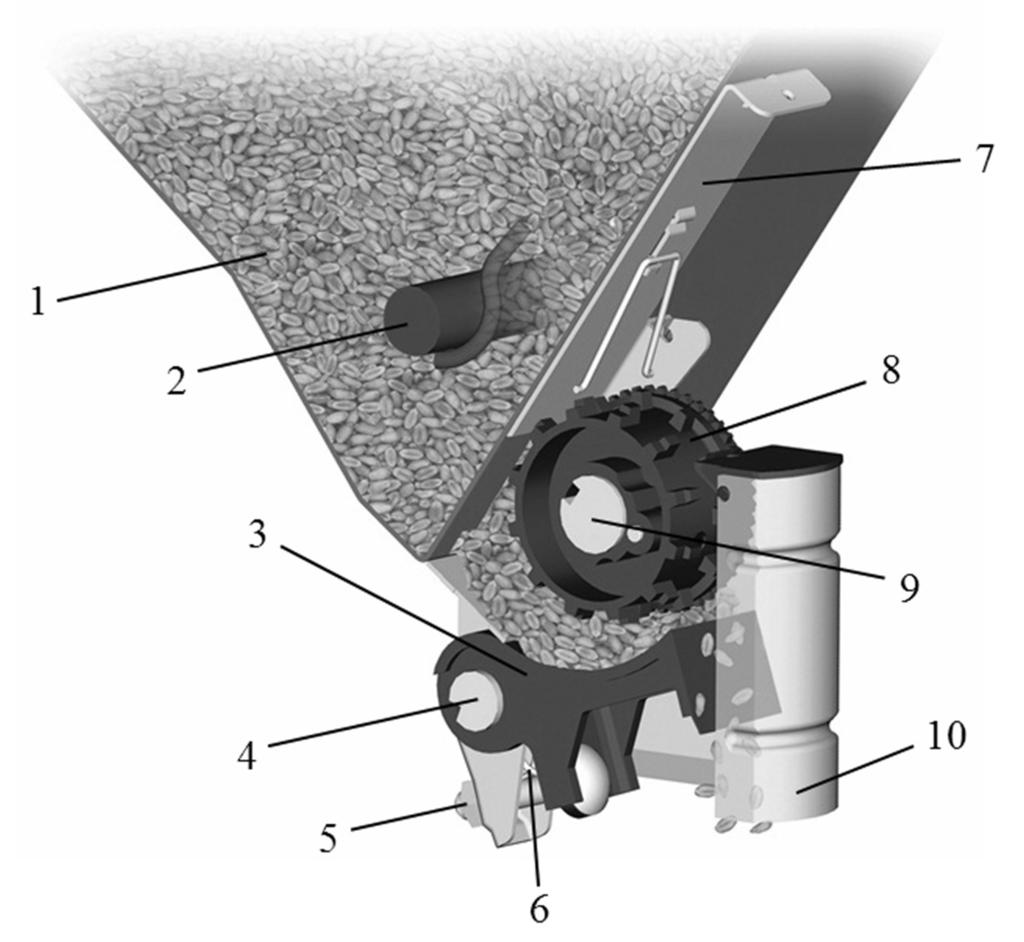

13 21. Nevezze meg az ábrán látható vetőgép tisztítószerkezetének számokkal jelölt szerkezeti részeit! (10 x 1 pont, összesen 10 pont) 1. magtartály 2. boltozódásgátló 3. terelőnyelv 4. terelőnyelv tengely 5. állító- és határolócsavar 6. terelőnyelv rugó 7. tolózár 8. vetőelem 9. vetőelem tengely 10. magvezető tölcsér 7. ábra Dr. Bense László, Dr. Fogarasi Lajos, Dr. Fülöp stván, Kocsis stván, Dr. Szabó stván: Mezőgazdasági munkagépek írásbeli vizsga 13 / május 15.

14 4. SZERKESZTÉS FELADAT (10%) 22. Készítsen az axonometrikus ábráról méretezett alkatrészrajzot a szükséges nézetekkel, M 2:1 méretarányban! Készítse el az alkatrészrajz mérethálózatát! (10 pont) 1911 írásbeli vizsga 14 / május 15.

15 Vetületek elkészítése, képi helyesség 4 pont Vonalvastagságok, vonalfajták alkalmazása 2 pont Mérethálózat elkészítése, méretszámok, nyilak, olvashatóság iránya 2 pont Méretarány M 2:1 betartása, méretarány feltüntetése 1 pont A rajz esztétikai kivitelezése, külalakja 1 pont 1911 írásbeli vizsga 15 / május 15.
