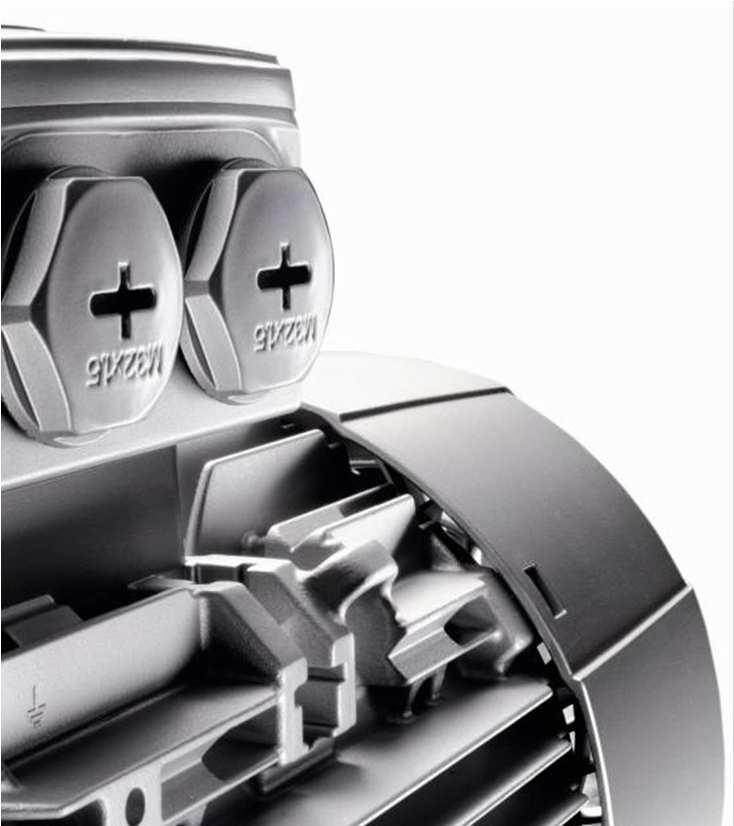

1 Magas energiahatékonyságú motorok Siemens I IA&DT

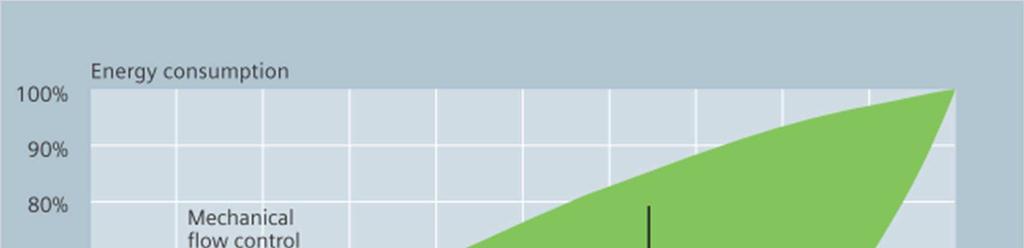

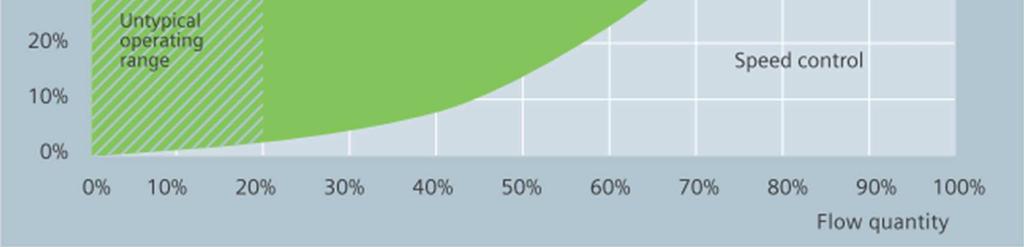

2 Energia megtakarítás Gazdasági és ökológiai jelentősége A villamos hajtások az ipar villamos energia fogyasztásának 70 %-át teszik ki. Az üzemeltetési költségek csökkentésével ellensúlyozhatók a magas energiaárak. Járulékos haszon: a környezet kisebb terhelése. Optimalizált folyamattal Frekvenciaváltó alkalmazásával Magas hatásfokú motorokkal n

3 Új hatásfok osztály besorolás a kisfeszültségű motoroknál - International Efficiency (IE) Két párhuzamos lépés történt a villamos gépek hatásfokának vonatkozásában világszinten. Az egyik az IEC :2008 szabvány bevezetése,(tartalmazza a hatásfok osztályokat) mely alapján a villamos gépeket világszinten összehasonlíthatóvá válnak. A másik a kyoto-i szerződés hatására, mely 2020-ra a CO ² kibocsátás jelentős csökkentését írja elő a benne résztvevő országoknak, az EU-nak megoldást kellett keresni a energiafogyasztás csökkentésére. Ennek nyomán meghatároztak egy irányelvet, mely hivatalosan a 640/2009 számú EU rendeletben adtak ki.

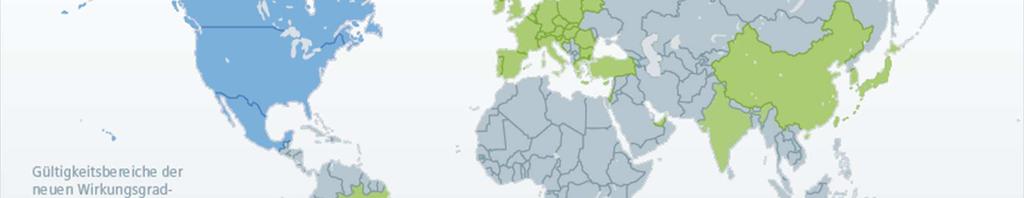

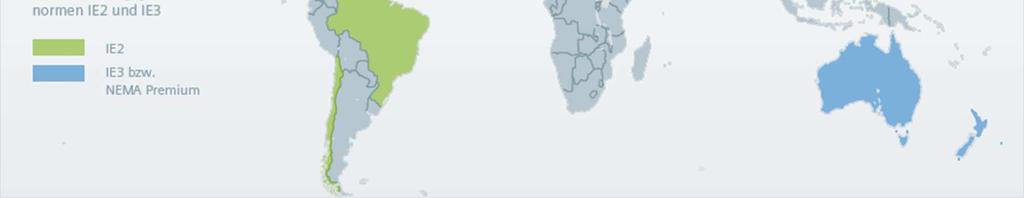

4 Hatásfok besorolás kiindulási állapot világszinten USA, Canada, Mexico (NEMA) Russia (GOST) Europe (CEMEP) Korea (KEMCO) Japan (JIS) Taiwan (CNS) China (CCC) India (IS) South Africa (SABS) Brazil (ABNT) Australia (AS/NS) IEC célja: Egységesíteni a világ hatásfok osztály besorolásait

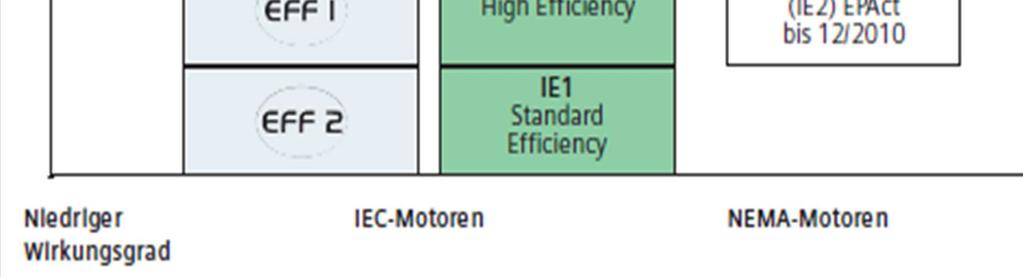

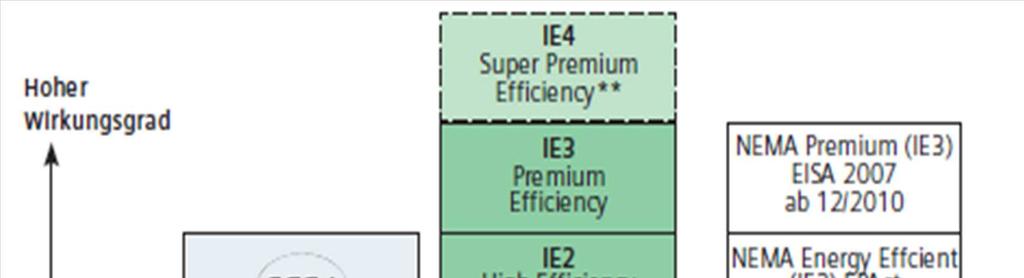

5 Új hatásfok osztályok az IEC szerint: A korábbi két hatásfok osztály mellett további magasabb hatásfok osztály besorolásokat hoztak létre.

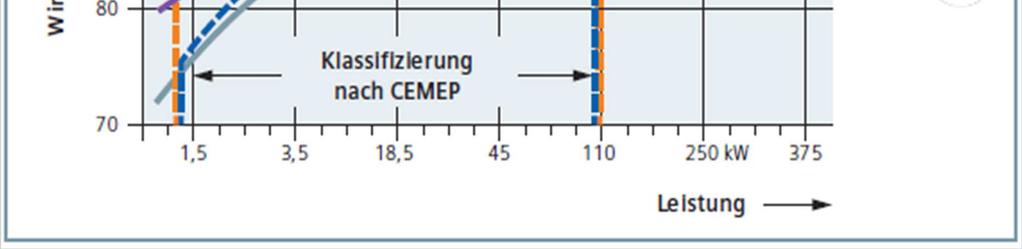

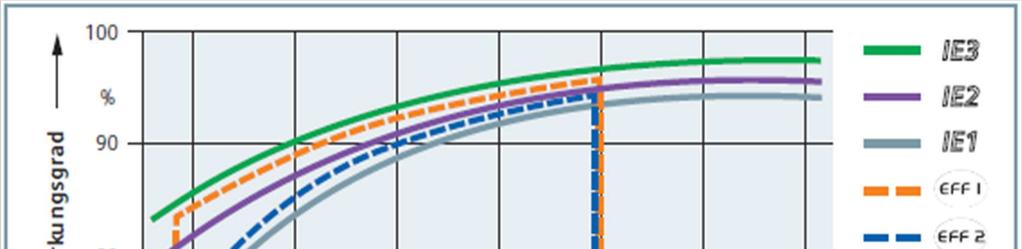

6 IE CEMEP hatásfok osztályok összehasonlítása IE1 IE3 hatásfok osztály, 4 pólus, 50Hz Az új IE hatásfok osztály besorolás egy a korábbinál szélesebb motorpalettát fed le.

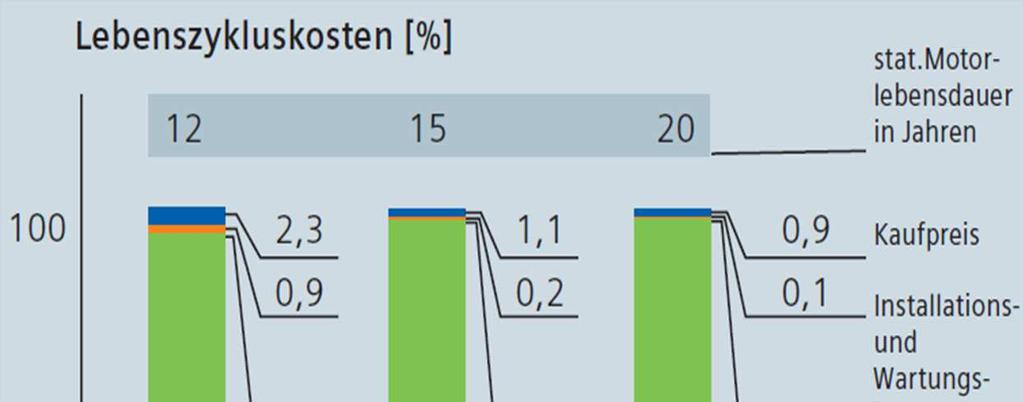

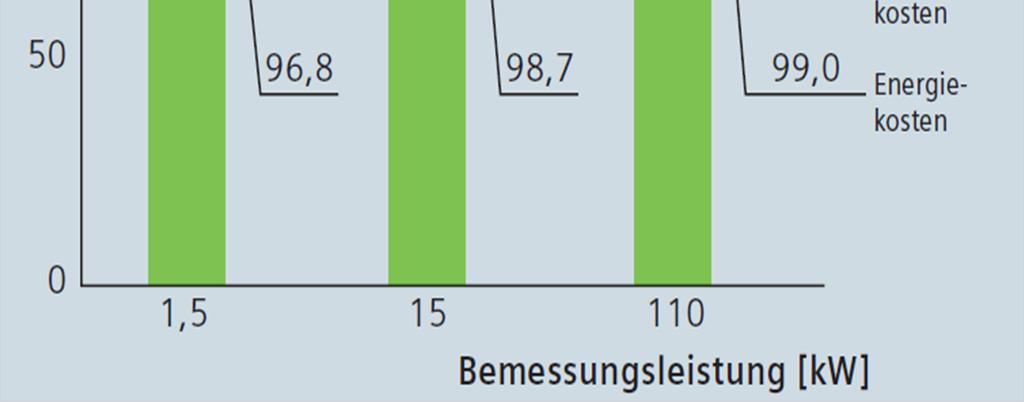

7 Költségek a motorok élettartalma alatt Az energiafogyasztás tipikusan 95%-át adja a motor élettartalma alatt felmerülő költségeknek.

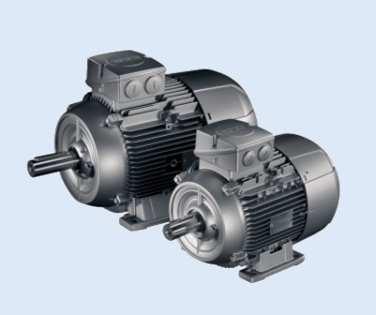

8 640/2009 számú EU rendelet Tartalom és kivételek Az 640/2009 számú EU rendelet alapja az IEC szabvány. Motorok, melyekre vonatkozik: Teljesítmény 0, kw 2, 4, 6 pólus Minden építési forma IMB3, IMB5 stb V-ig, 50/60 Hz S1 üzemmód Melyekre nem vonatkozik: 8 pólusú motorok S2 S9 üzemmód Pólusváltós motorok Synchronmotorok Egyfázisú motorok Frekvenciaváltós motorok Kivételek: Ex-Motorok ATEX 94/9/EC Fékes motorok Füstgáz motorok >400 C Motorok, melyek teljesen folydékba merülve üzemelnek Motorok különleges környezeti feltételekre > m és TAmb > 40 C A géppel egybeépített motorok, melyek hatásfoka a komplett egységgel együtt mérhető csak.

9 640/2009 számú EU rendelet hatályba lépése IE1/ EFF2 IE2-hatásfok 0,75 kw 375 kw IE3-hatásfok 7,5 kw 375 kw vagy frekvenciaváltó + IE2 motor Ettől a határidőtől kezdve nem lehet az EU-n belül új IE1-es motort forgalomba hozni IE3-hatásfok 0,75 kw 375 kw vagy frekvenciaváltó + IE2 motor

10 Siemens kisfeszültségű motor portfólió (63-90) ( ) ( /450) GP 0,12 0,12 1LA7 1LA9/ 1LE1001 2,2 2, LE1002 1LE ,5 18,5 1LA5 1LA NAFTA Asia Wld. Europe XP GP/SD GP TN XP SD 0,12 0,25 0,12 1 0, LA6 1LE15 / 1LE16 1MA6/7 1MJ6/ ,5 18,5 200 China: 1LG0; India: 1LA0, 1SE0 1LE2/ GP100 1LE2/ SD100 1LE2/ XP100 1LG4 1LG LA8, 1PQ8, 1LL8, 1LH HP kw IE1 IE2 Epact NP

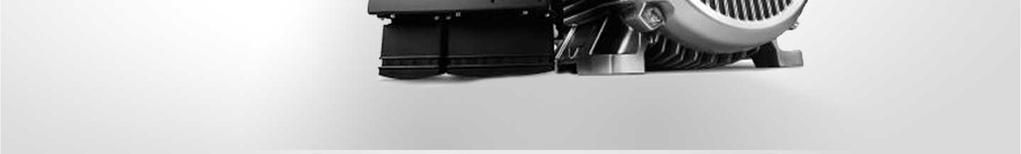

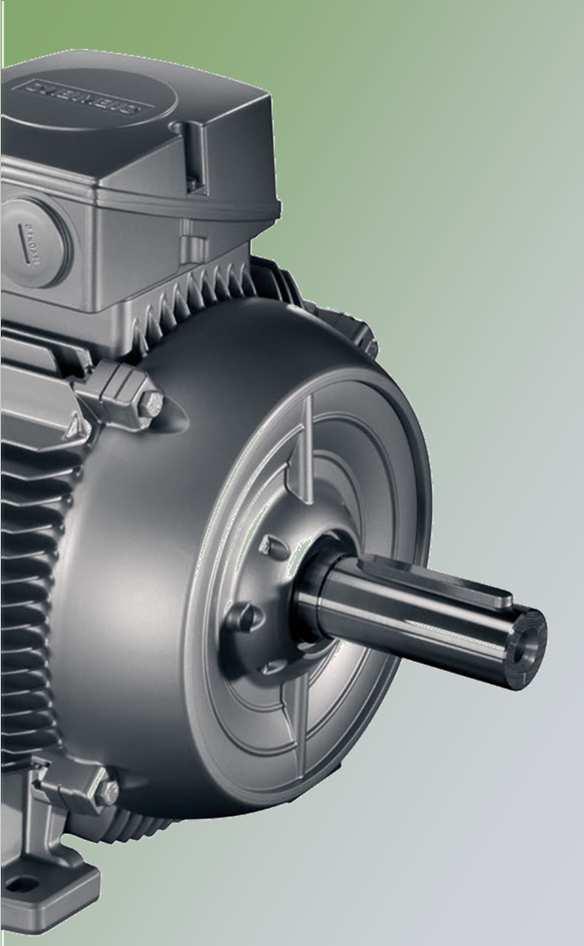

11 SIMOTICS GP/SD VSD10 line

12 SIMOTICS GP/SD VSD10 line SIMOTICS GP/SD 200kW-ig SIMOTICS Low-voltage motors for line and converter operation Motors for motion control applications DC motors High-voltage motors General Purpose GP Severe Duty Explosion protected Definite Purpose Flexible Duty Transstandard High Torque Servo Main Linear Torque Direct Current High Voltage SD XP DP FD TN HT S M L T DC HV 1LE1 motors optimized for line operation (DOL) GP SD SIMOTICS GP SIMOTICS SD TN 1LE1.9 converter optimized motors (VSD) GP SD SIMOTICS GP VSD 10 Line SIMOTICS SD VSD10 Line FD 80 0, , SH: Basis 4-pole Power rating in kw

13 SIMOTICS GP/SD VSD10 sorozat és a SINAMICS Jellemzők Frekvenciaváltós teljesítmény adat Egyszerű beüzemelés SINAMICS G kimeneti feszültségéhez méretezve Speciális szigetelés IEC szabvány szerinti frekvenciaváltós üzem Előnyök Garantált kimenetei teljesítmény Nincs csökkenés Beüzemelési, karbantartási idő és ktg csökkenés Kevesebb veszteség Megbízhatóság növekedés 4Q működtetés SINAMICS G/S (ALM, SLM, BLM) lehetséges korlátozás nélkül Használható bármely nemzetközi piacon

14 SIMOTICS FD Flexible Duty motors from 200kW

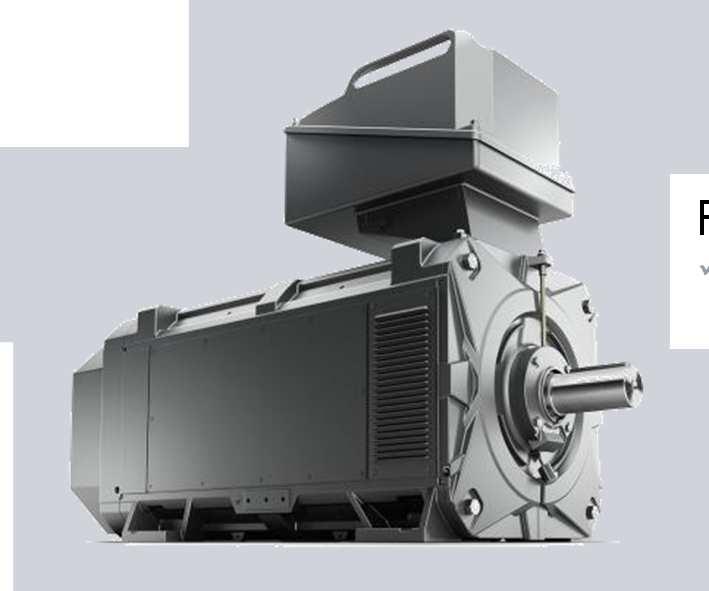

15 Flexible Duty motorok 200kW-tól flexibilis, takarékos Újdonságok Flexibilis design 6x kapocsdoboz pozíció 4x külső hűtés pozíció 2x féle külső hűtés + Frekvenciaváltós üzemre fejlesztve Nagy túlterhelés képesség SINAMICS-ra optimalizálva + Felhasználóbarát Nagy kapocsdoboz ferdén vágva + Különböző hűtési módok 6x hűtési mód (lég és víz) 3x vízhűtési megoldás Zona 2 vagy 22 + Opciók széles skálája Állapot monitoring Iparág specifikus megoldások Ország specifikus tanúsítványok +

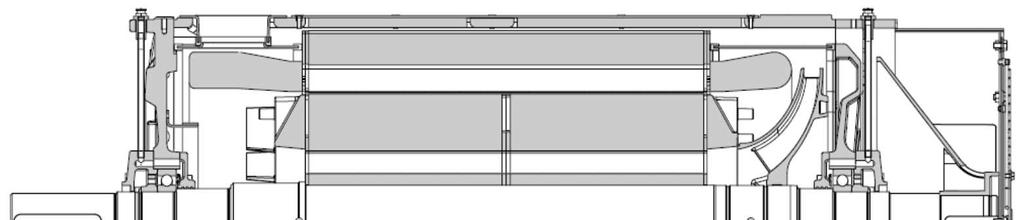

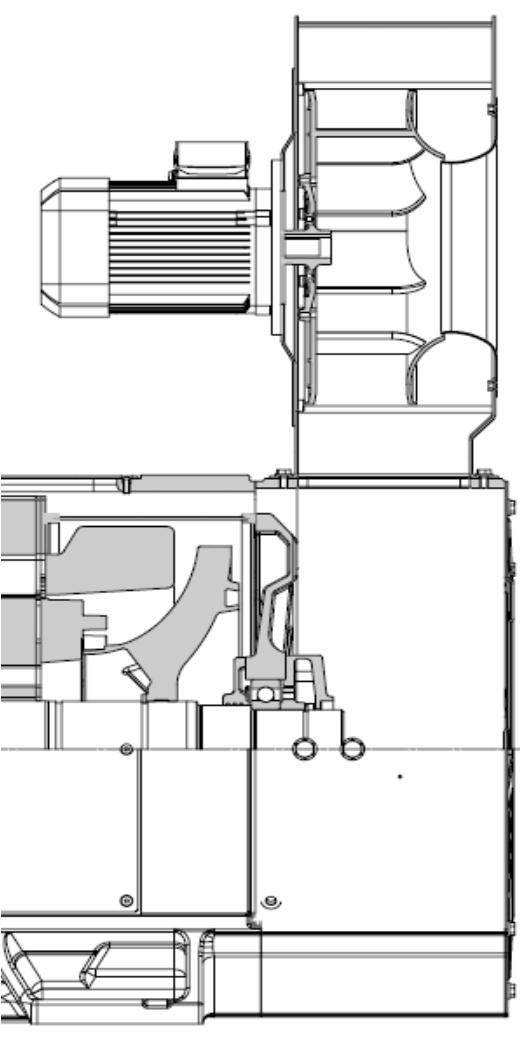

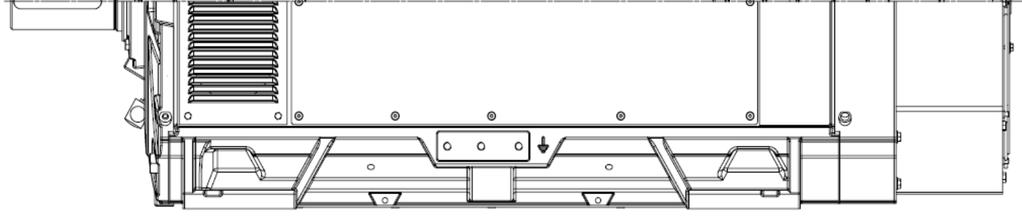

16 SIMOTICS FD hűtési megoldás Product description: mechanic design Enclosed air-cooled motors in IP55 Protective cover Outer cooling circuit Protective cover Inner cooling circuit

17 Siemens motor portfólió SIMOTICS Low voltage motors for line and inverter operation Motors for motion control application DC motors High-voltage Motors General Purpose Severe Duty Explosion Protected Definite Purpose Flexible Duty Transstandard High Torque Servo Main Linear Torque Direct Current High Voltage GP SD XP DP FD TN HT S M L T DC HV Product portfolio LV-motors >200kW VSD DOL SIMOTICS FD SIMOTICS TN Series N-compact Air-cooled SIMOTICS TN SIMOTICS FD SIMOTICS FD Water-cooled SIMOTICS TN

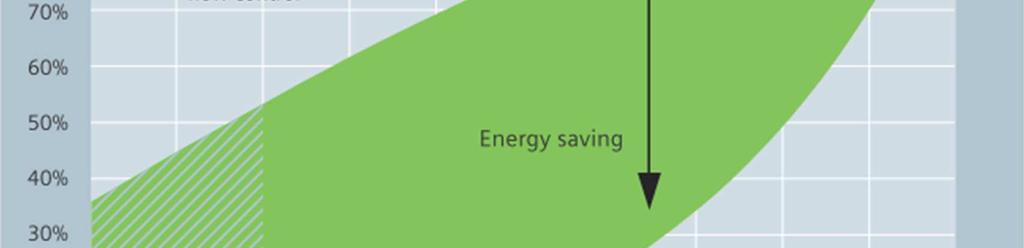

18 Energia megtakarítási lehetőség

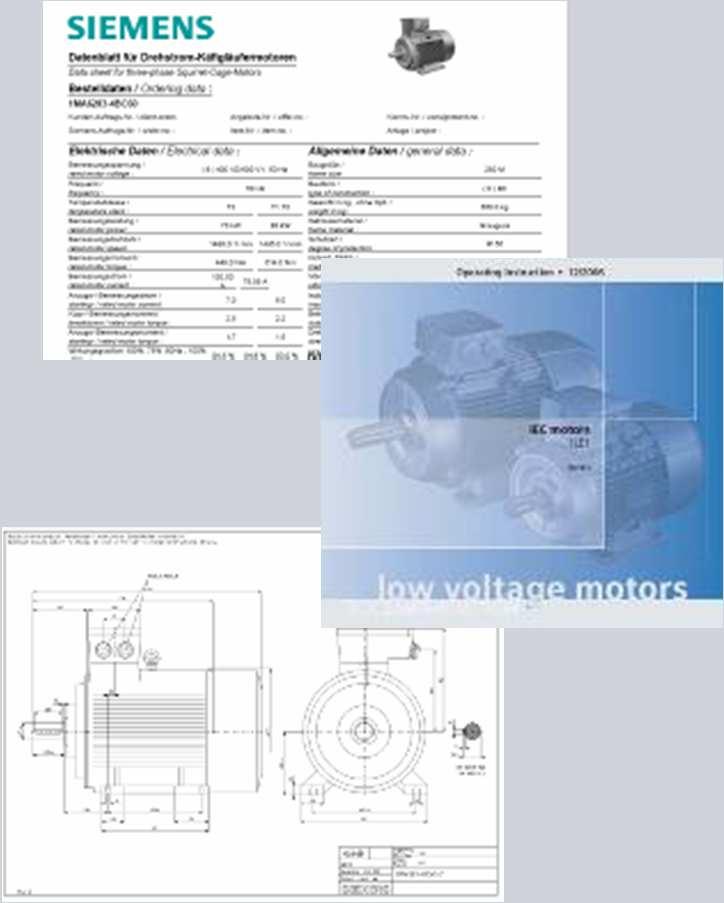

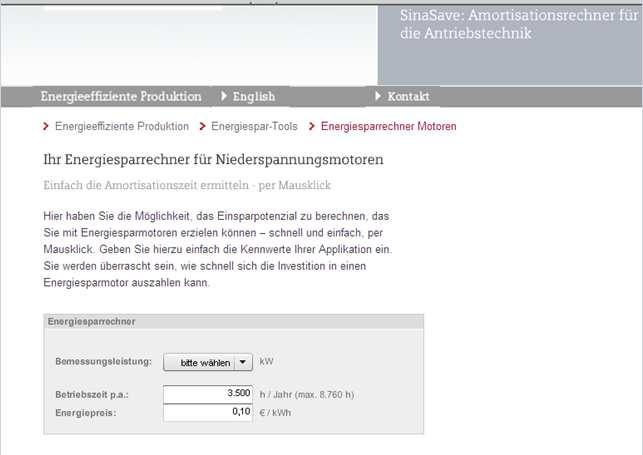

19 Eszközök, szoftverek DT Konfigurátor SinaSave Web SIZER LD Web MOTOX Konfigurátor Industry Mall Szoftverek, melyekkel lehet konfigurálni, energiafelhasználást számolni, melyekből gépkönyvet, adatlapot, rajzot lehet letölteni.
